前言
ROCK是一家专注于提供高品质、创新设计的数码配件，如手机保护套、壳膜等，以简约风格和实用功能著称，深受全球消费者喜爱的中国数码配件品牌。
充电头网近期就拿到了来自ROCK的三合一充电宝，该产品搭配的USB-C接口支持30W双向快充，还自带一根USB-C充电线也支持PD 30W快充，此外还配备可折叠国标二脚插头，可用作充电器使用。其内置1节EVE亿纬锂能的5000mAh动力电芯，该电芯单节电池标称电压3.65V，标称容量5000mAh。
移动电源解决方案采用智融的升降压控制器SW7201搭配芯海科技的协议芯片CSU3AF10，进行充放电管理。开关电源主控芯片则来自东科，型号DK036G，是一颗准谐振反激控制 AC-DC 功率开关芯片的氮化镓合封芯片。
ROCK随行 PD30W GaN三合一移动电源设计精巧，外观时尚。下面一起来看看内部结构和用料吧。
ROCK随行 PD30W GaN三合一移动电源开箱
按照惯例，先来看产品外观和包装。
ROCK随行 PD30W GaN三合一移动电源外包装采用白色设计，左上角有“ROCK”蓝色logo，正中间是产品等比例实物图。下方印有产品英文名称及特色功能。
包装盒侧面印有产品特点，包括CCC认证标识，配备的90°可折叠插脚，以及5000mAh标称容量。下方印有防伪二维码。
包装盒背面是产品参数和一些核心卖点。
核心卖点特写：充电宝/充电器/自带线三合一、PD30W快充、微处理芯片、小巧便携。

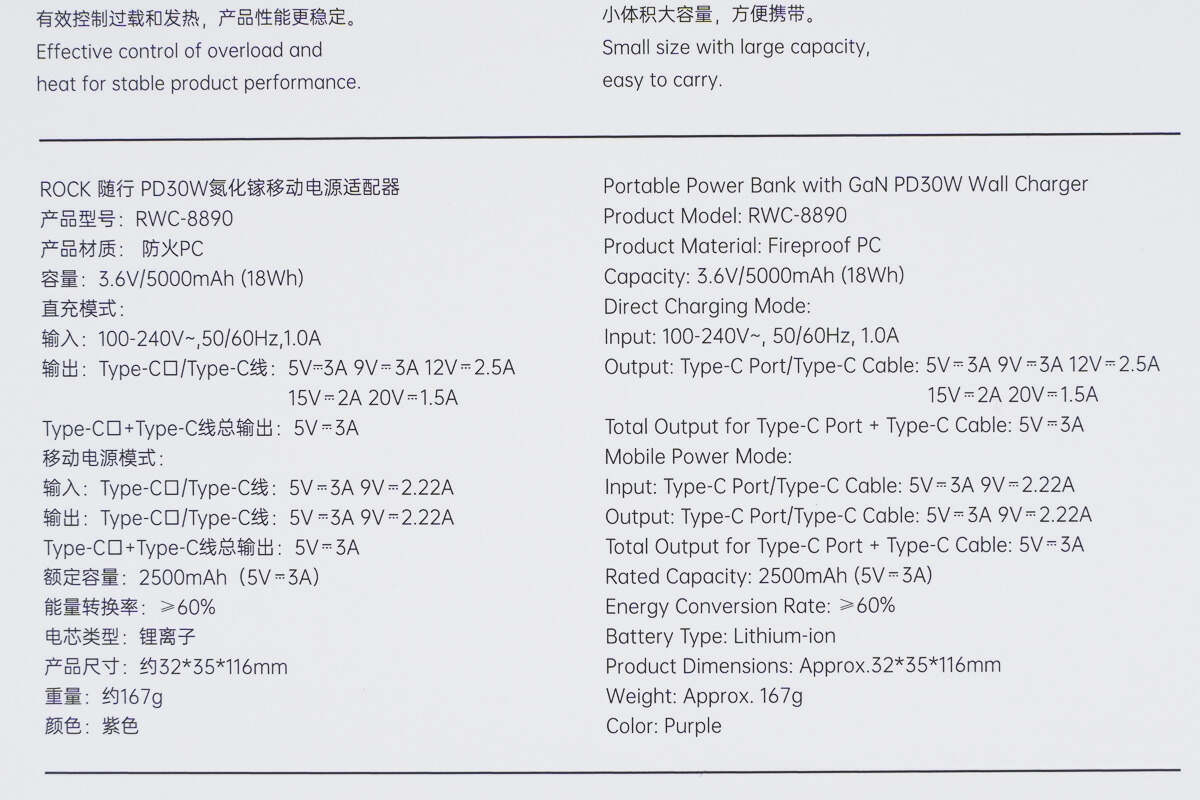

参数信息特写：
产品名称：ROCK 随行 PD30W氮化镓移动电源适配器
产品型号：RWC-8890
产品材质： 防火PC
容量：3.6V/5000mAh（18Wh）；
直充模式：
输入：100-240V~，50/60Hz，1.0A
输出：Type-C口/Type-C线：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
Type-C口+Type-C线总输出：5V=3A；
移动电源模式：
输入：Type-C口/Type-C线：5V3A、9V2.22A
输出：Type-C口/Type-C线：5V3A、9V2.22A
Type-C口+Type-C线总输出：5V3A
额定容量：2500mAh（5V3A）
能量转换率：>60%
电芯类型：锂离子
产品尺寸：约32*35*116mm
重量：约167g
颜色：紫色
包装盒顶部是产品生产信息。

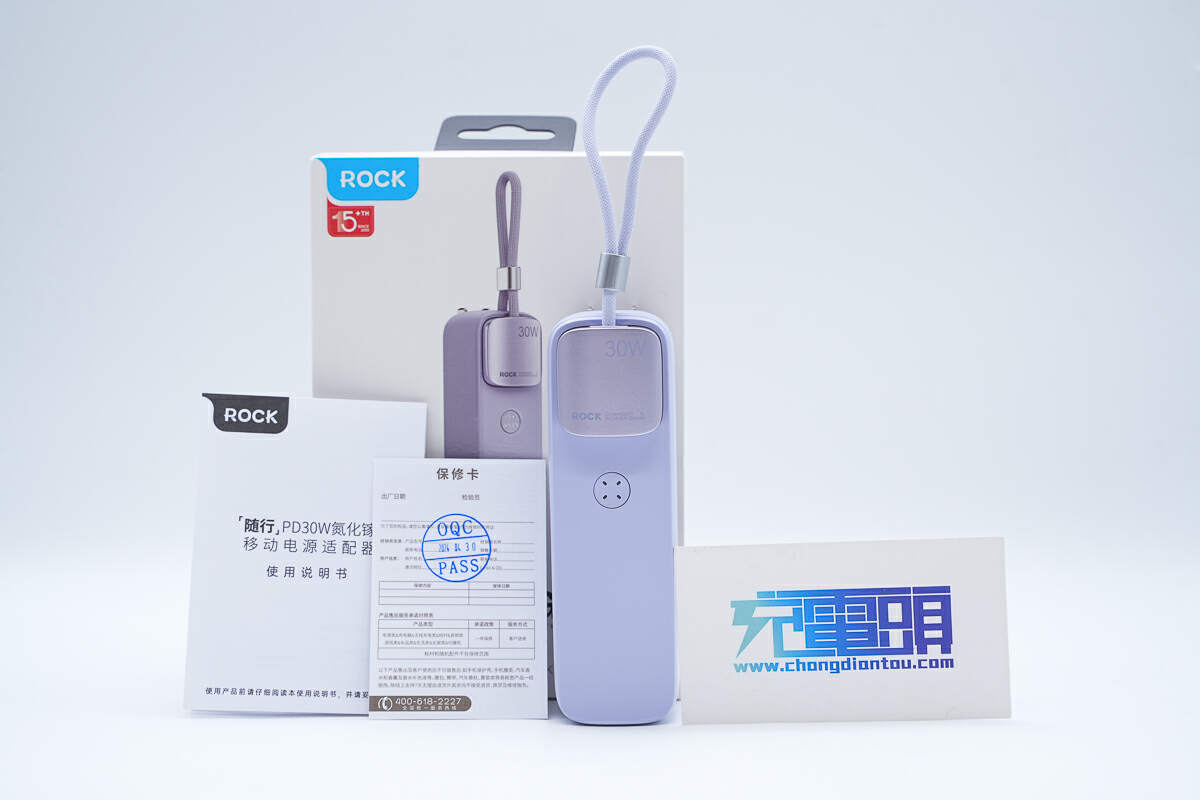

取出包装盒里配件，除 ROCK 三合一充电宝外，还有一个说明书，和一份保修卡。
ROCK随行 PD30W GaN三合一移动电源整体为淡紫色短柱状设计，采用阻燃PC材料外壳，边缘过度圆润，触感细腻。整体轻巧可爱，颜值颇高。

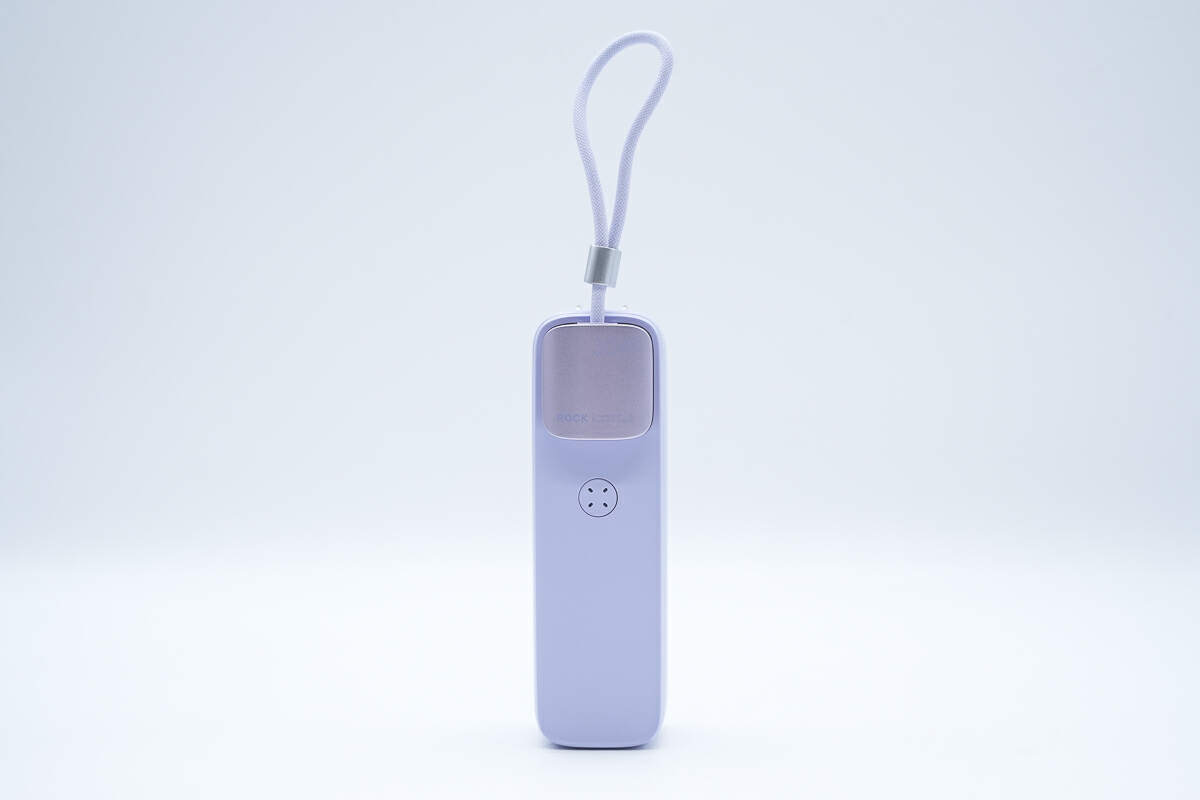

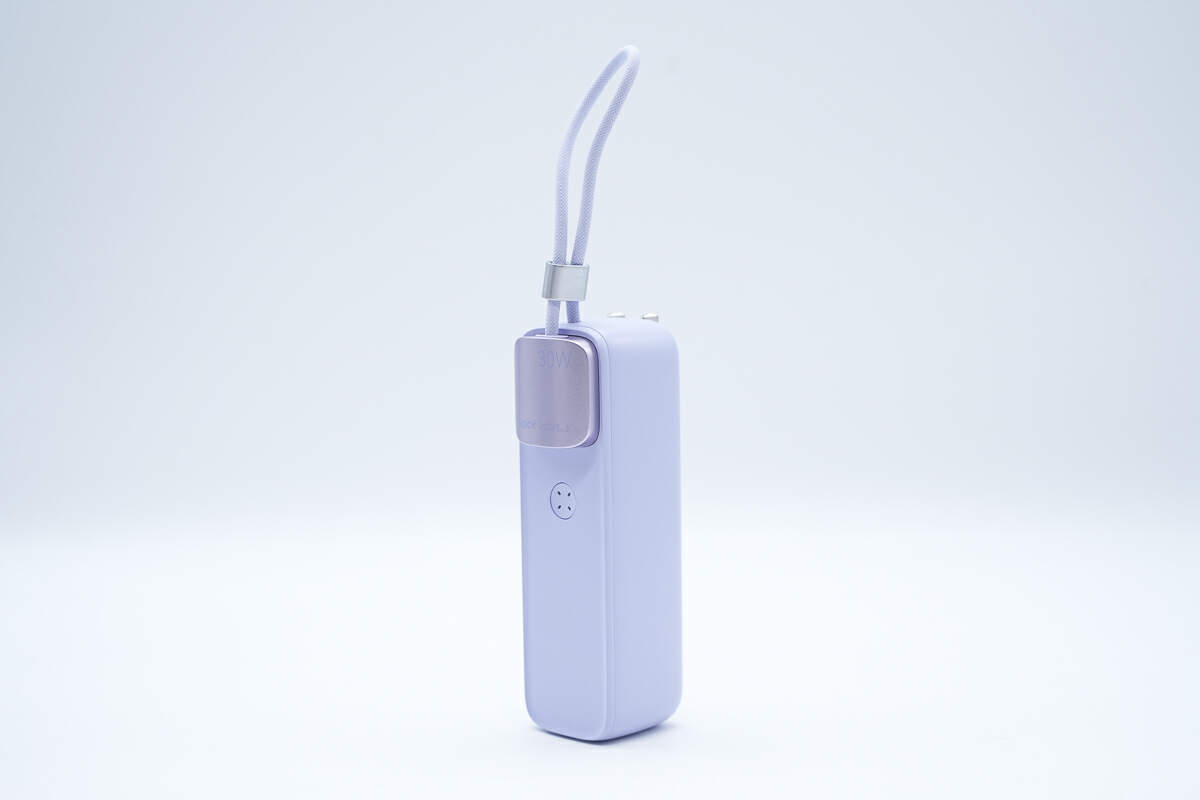

产品正面可见自带线和圆形按钮一体化指示灯。

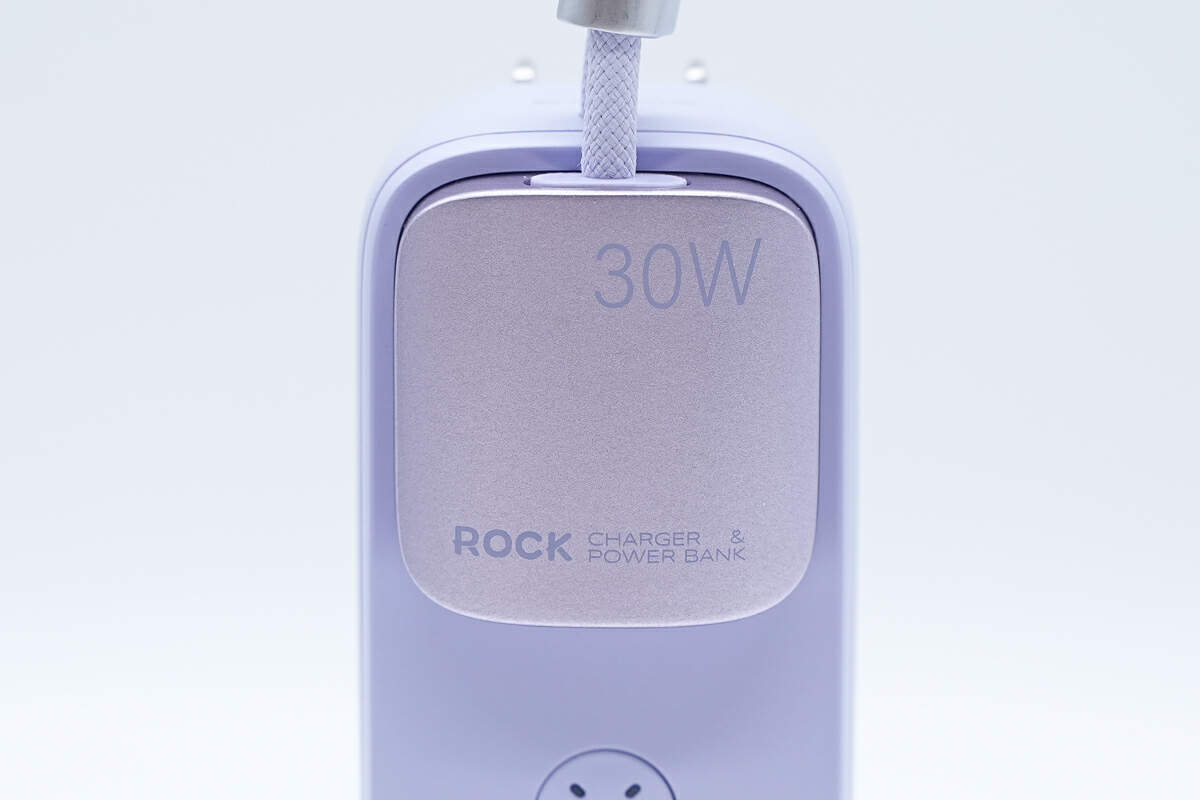

顶部为自带线插槽，自带线端子正好全部插入。插槽采用电镀亮面设计，凸起于平面，上面印刻“30W”的字样和产品名称。

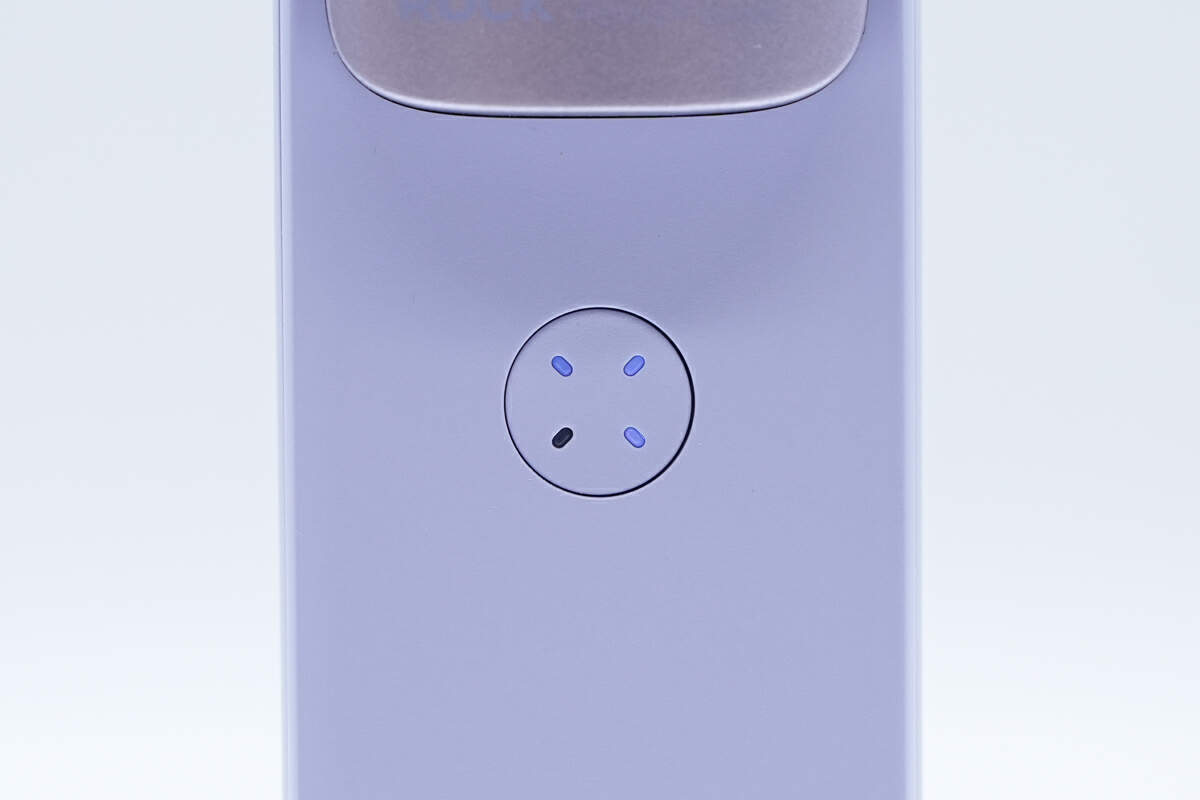

一体化指示灯特写，圆形按钮按动后可根据紫色灯珠数量指示剩余电量。

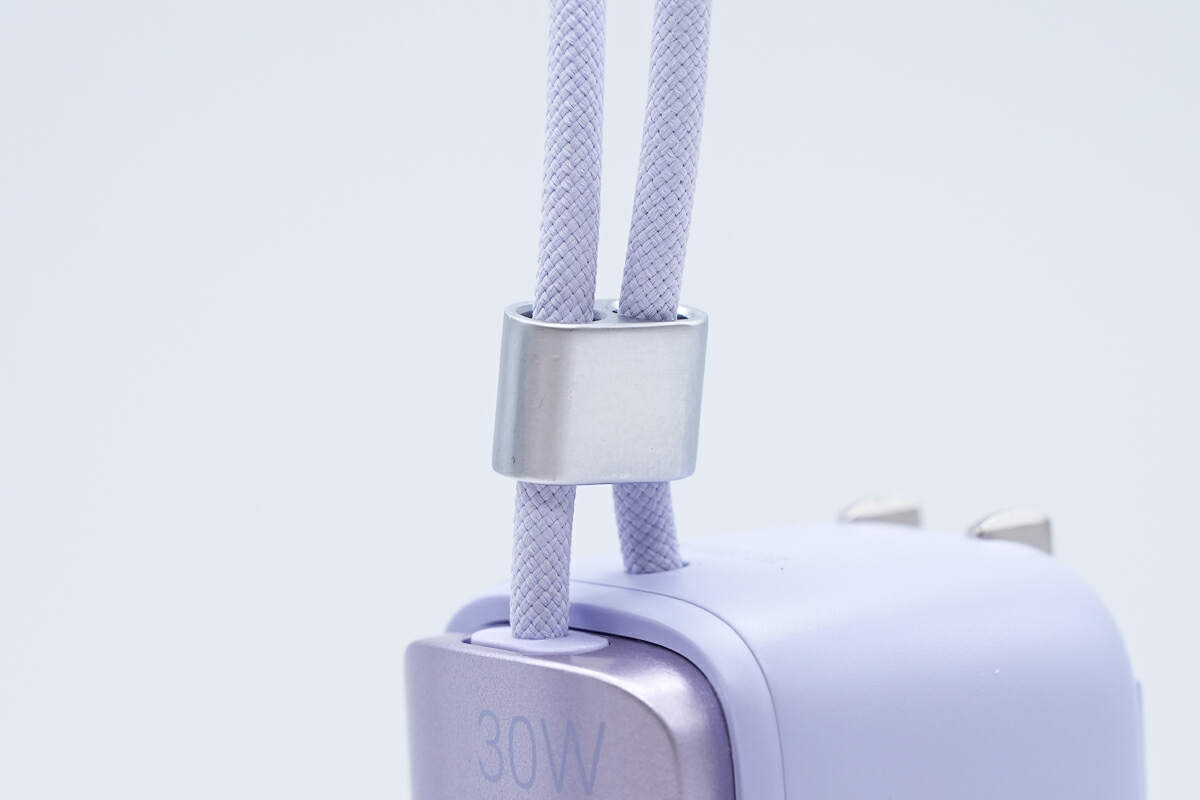

自带线线身用束线卡扣束紧，防止散落。

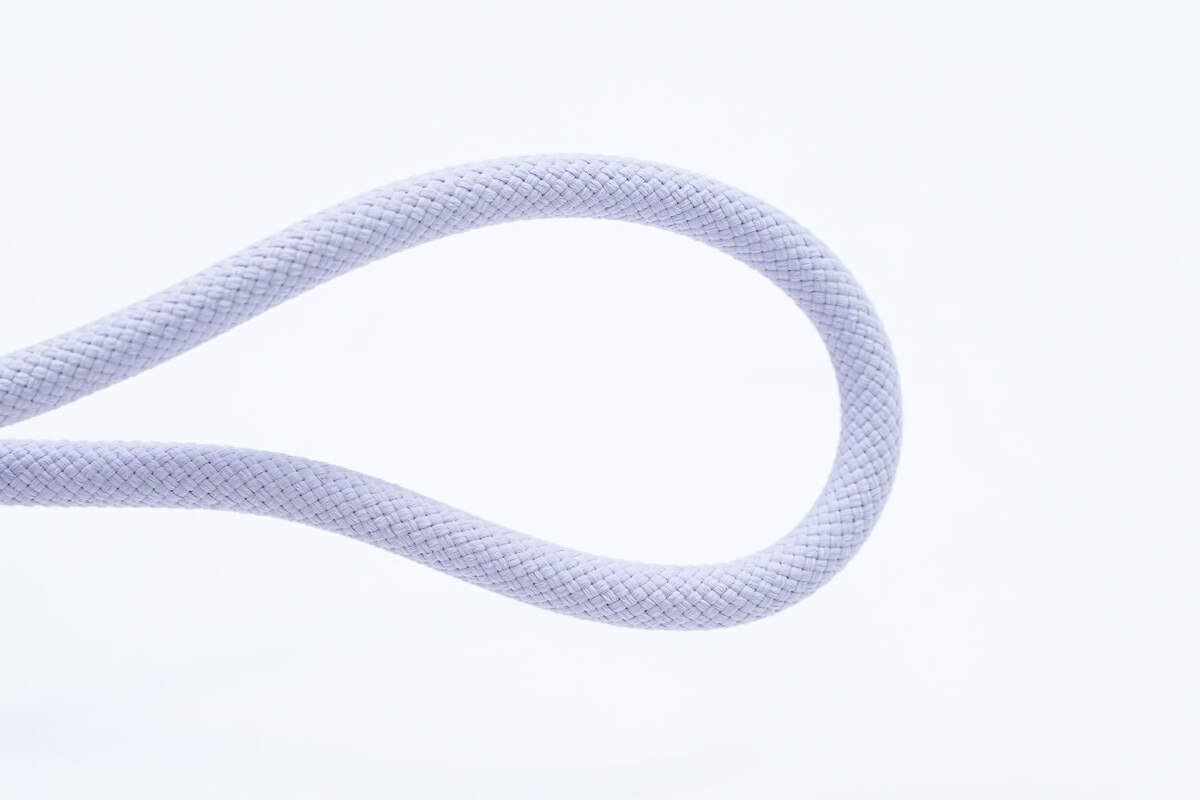

自带线线身特写，为圆柱编织线材质。

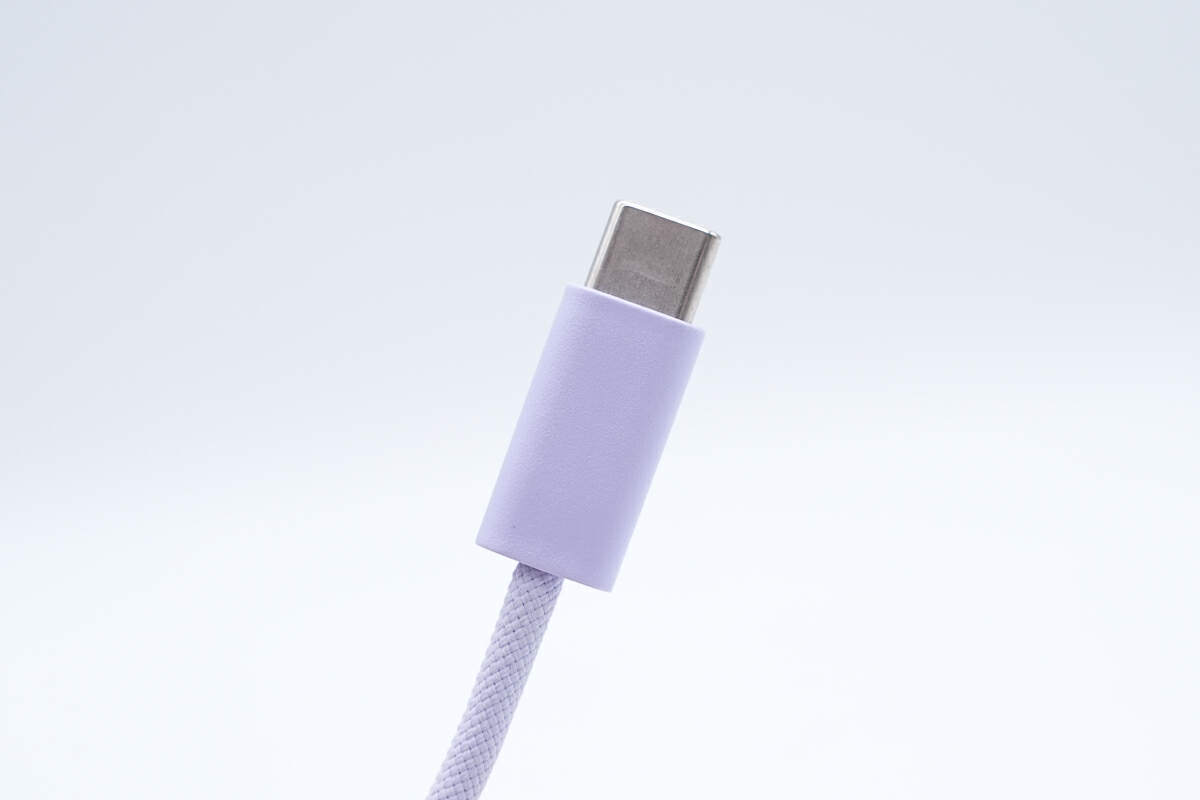

端子为注塑材质，无印刻信息。

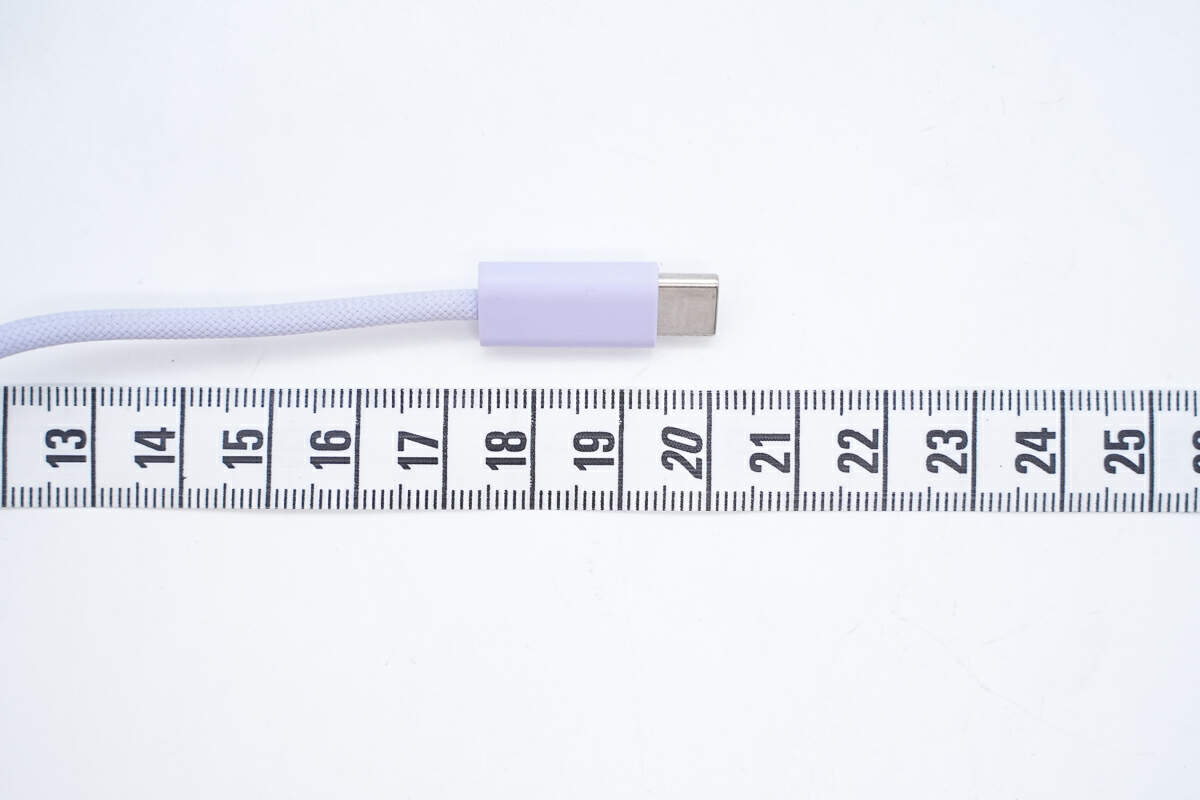

测得自带线长度为20cm。

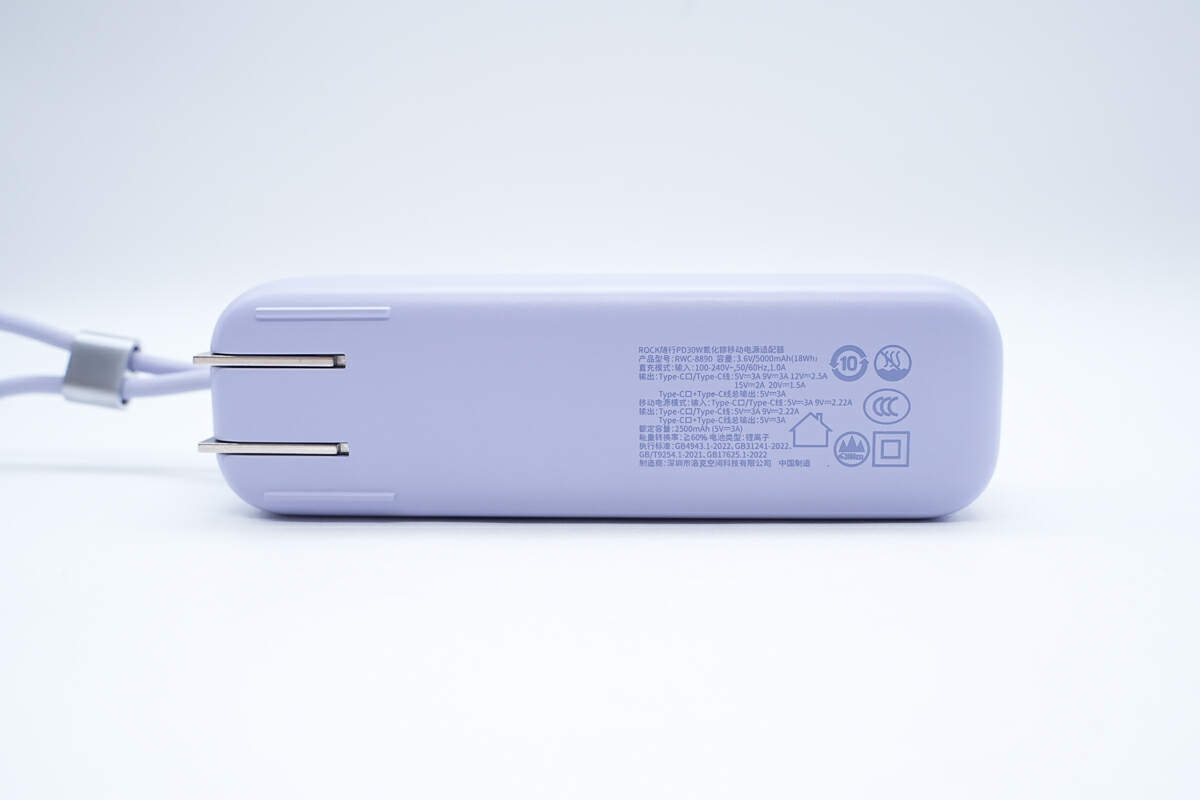

产品背面印刻安规、认证标识及基本参数信息，产品已通过CCC认证。靠顶部是90°国标可折叠插脚。
插脚两侧加入双翼设计使用更加稳定。

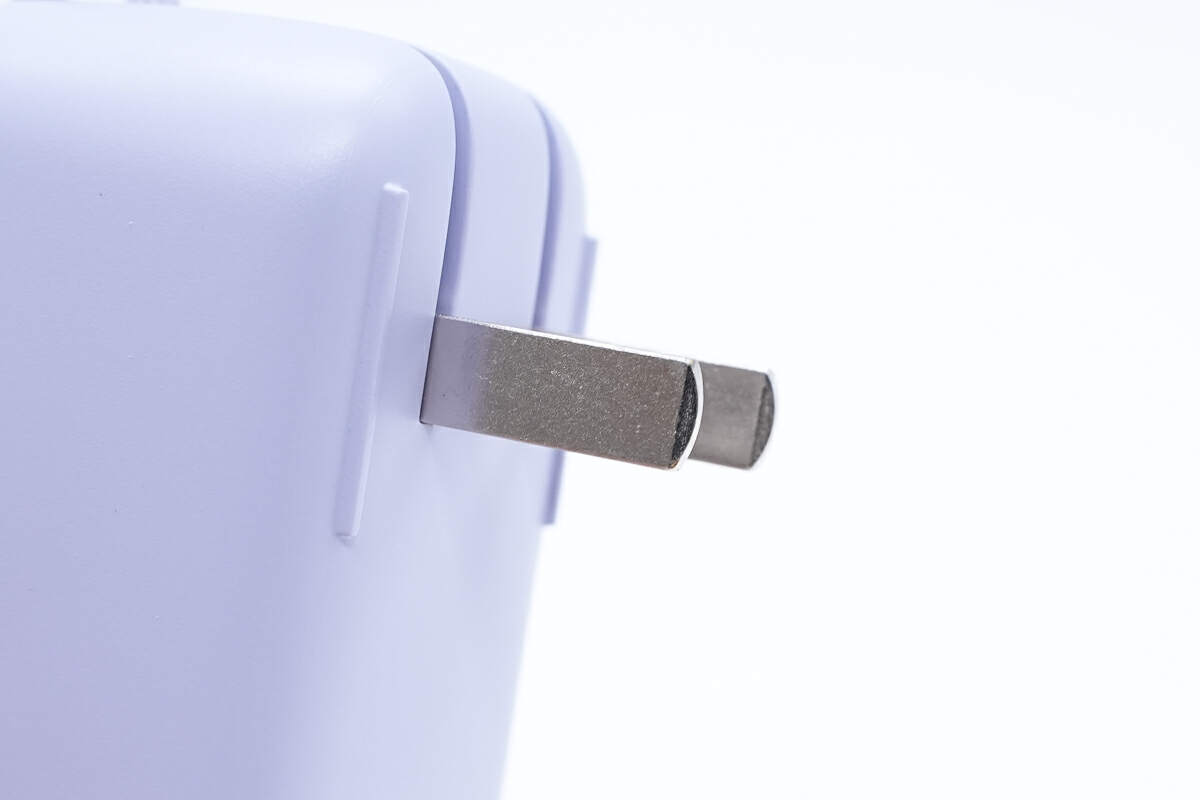

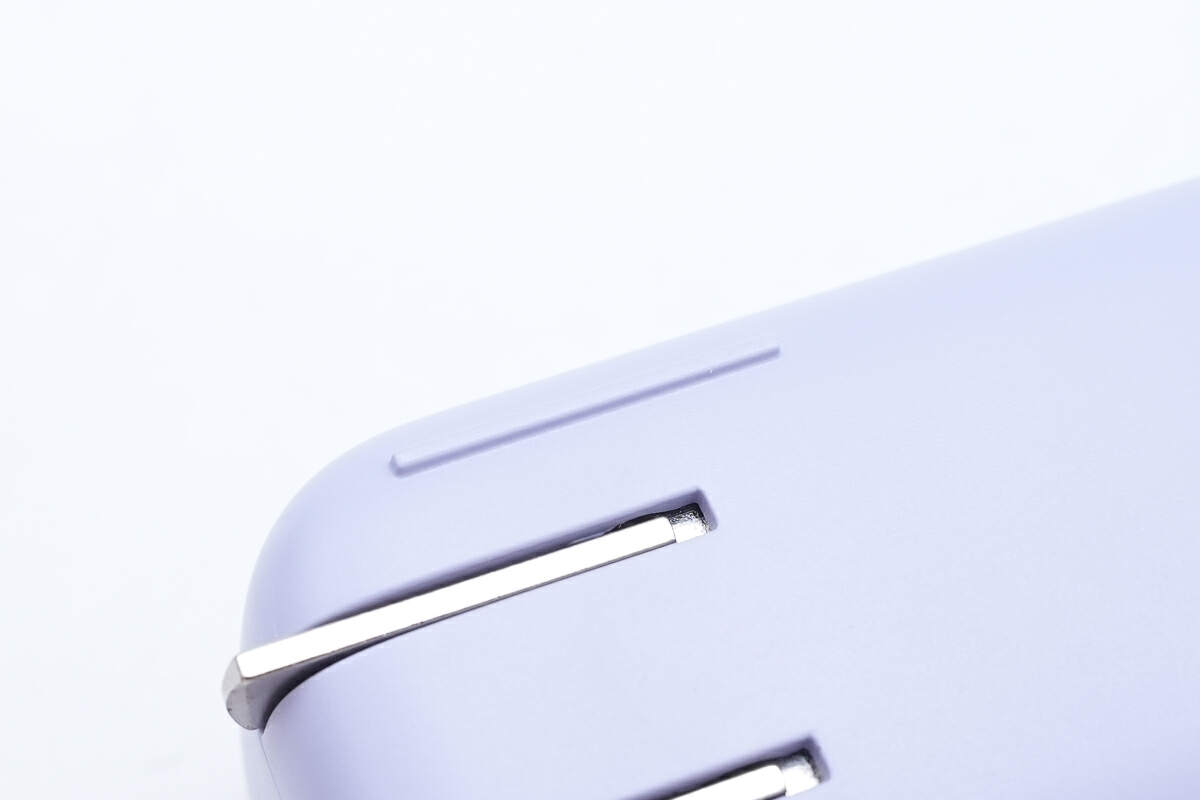

折叠插脚特写，插脚末端过渡圆润。
产品顶面可见插脚和自带线接线处。

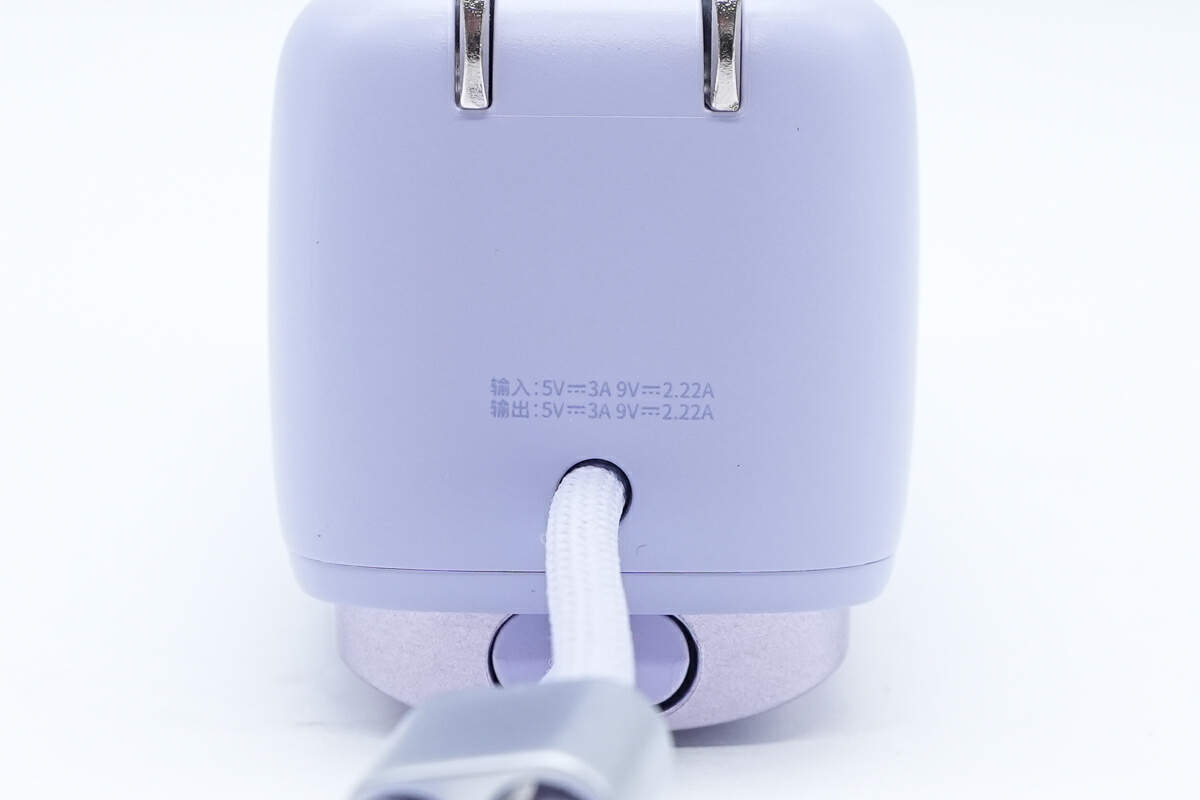

自带线接线处还印有基本参数标识。

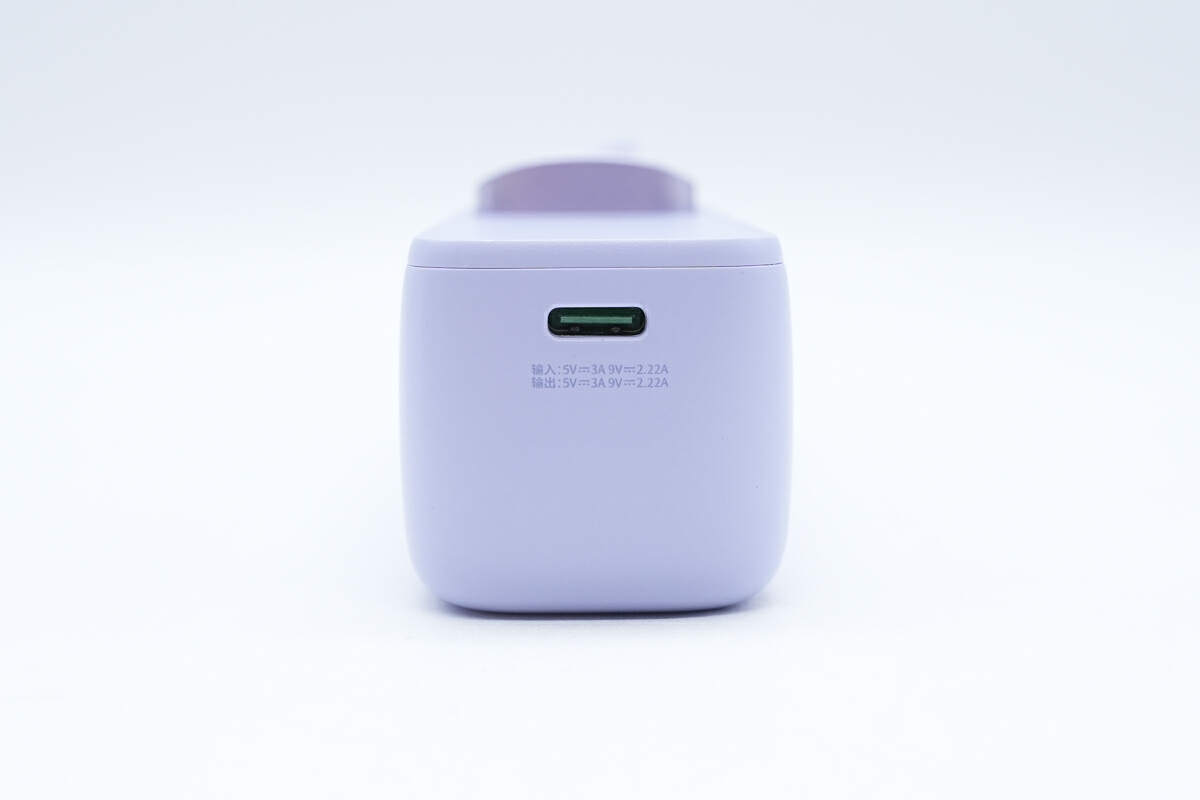

产品底部可见一个USB-C接口。

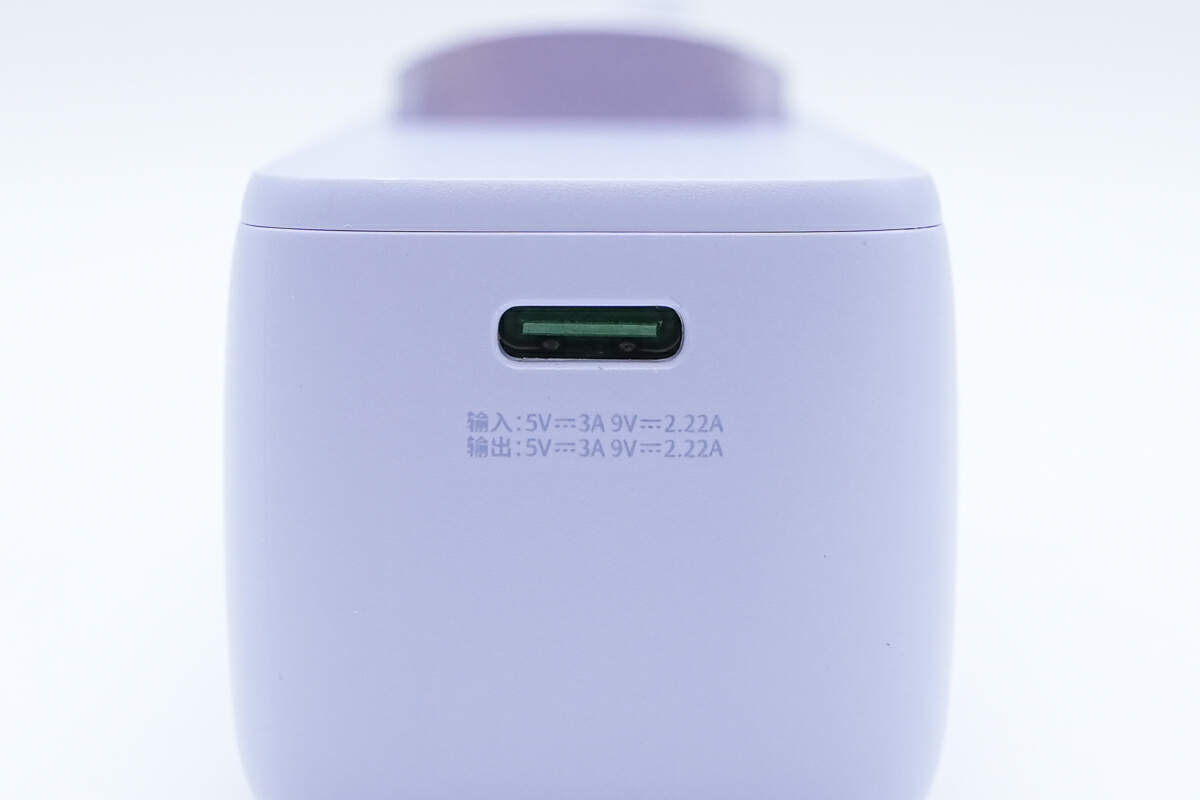

USB-C接口特写，可见内部绿色胶芯，周边同样印有参数标识。

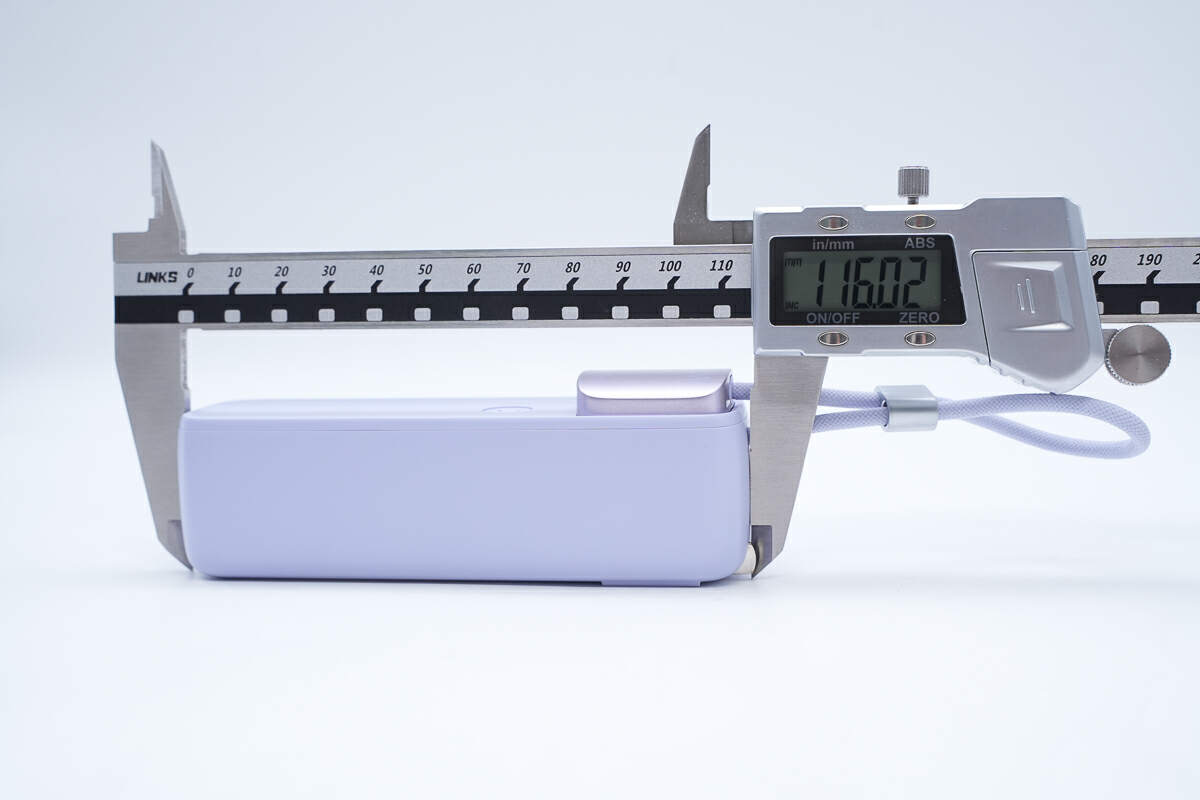

实测移动电源机身长度为116.02mm。

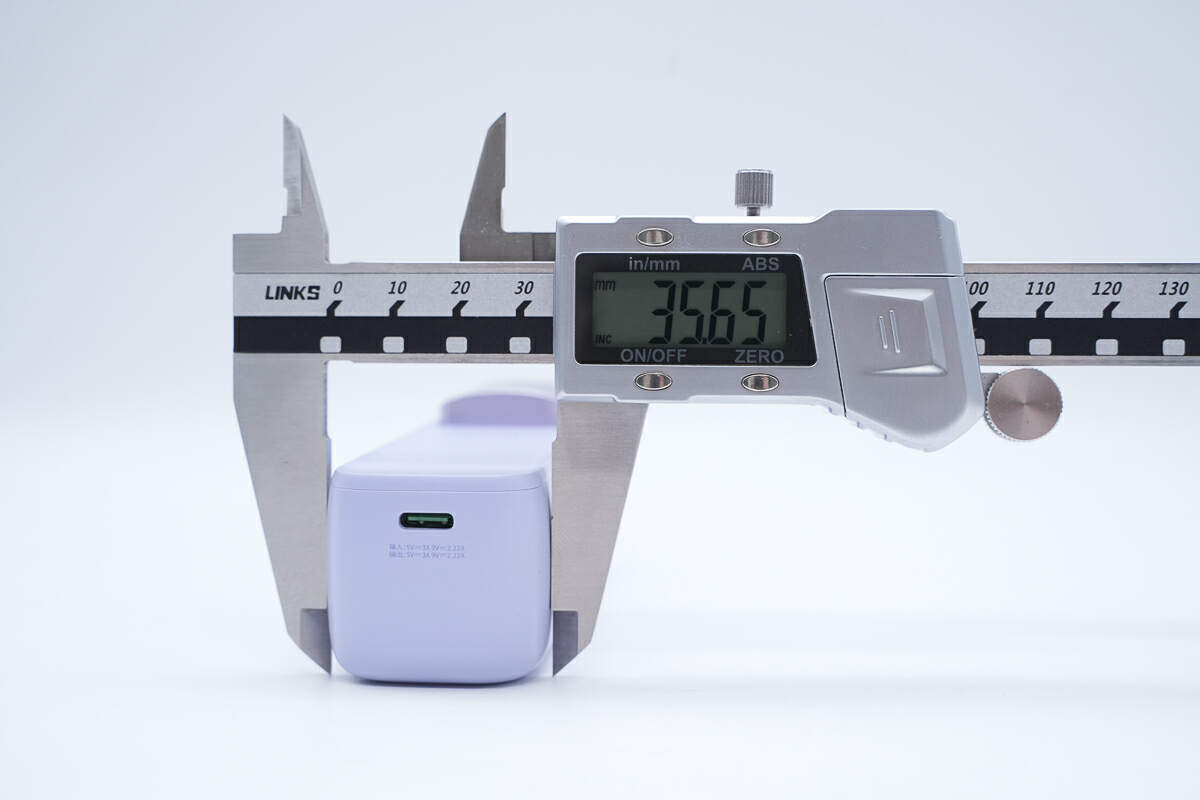

宽度为35.65mm。
厚度为40.62mm。
产品重量约为167.0g。

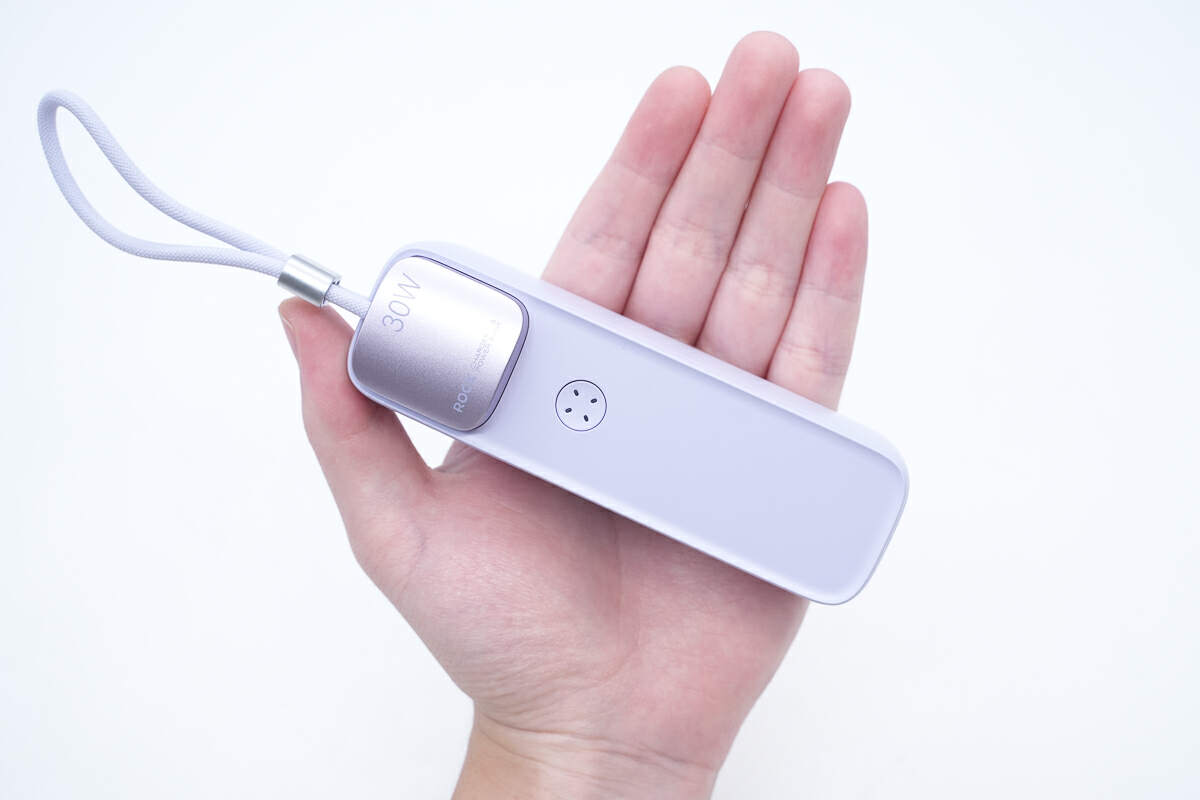

放到成年人掌中感受下形状和大小。

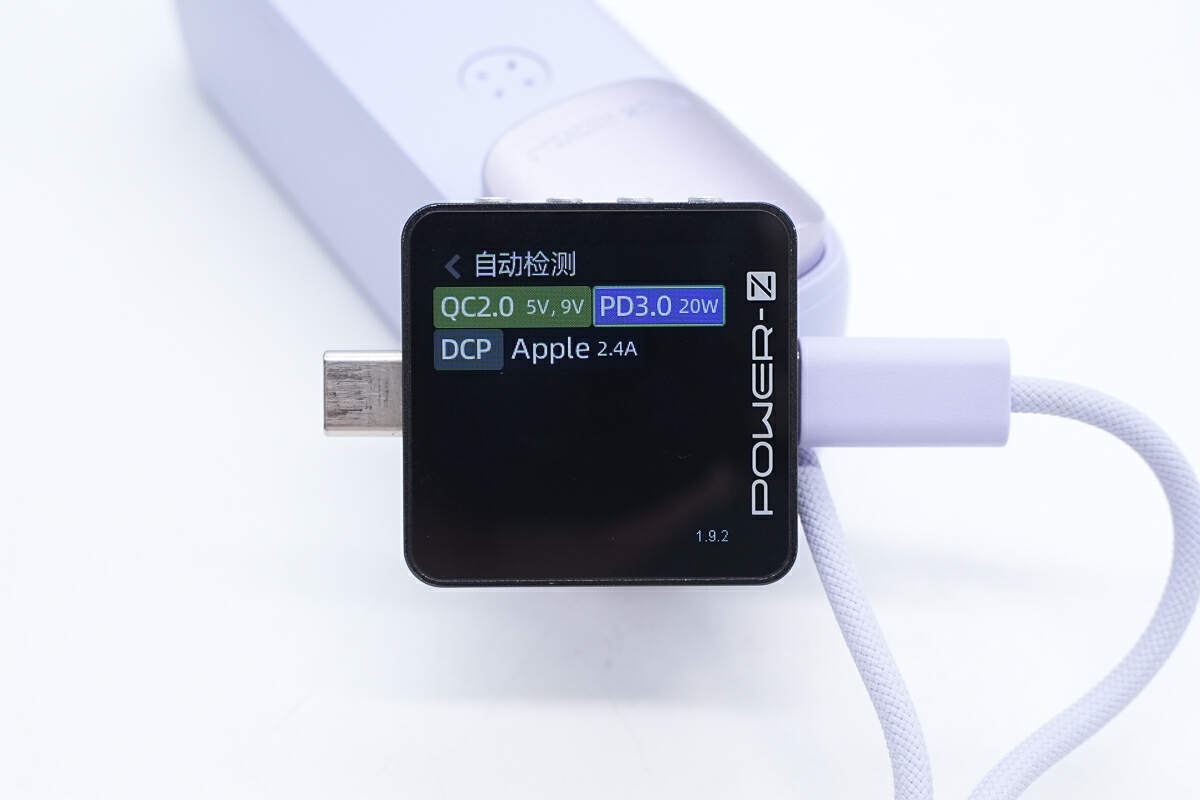

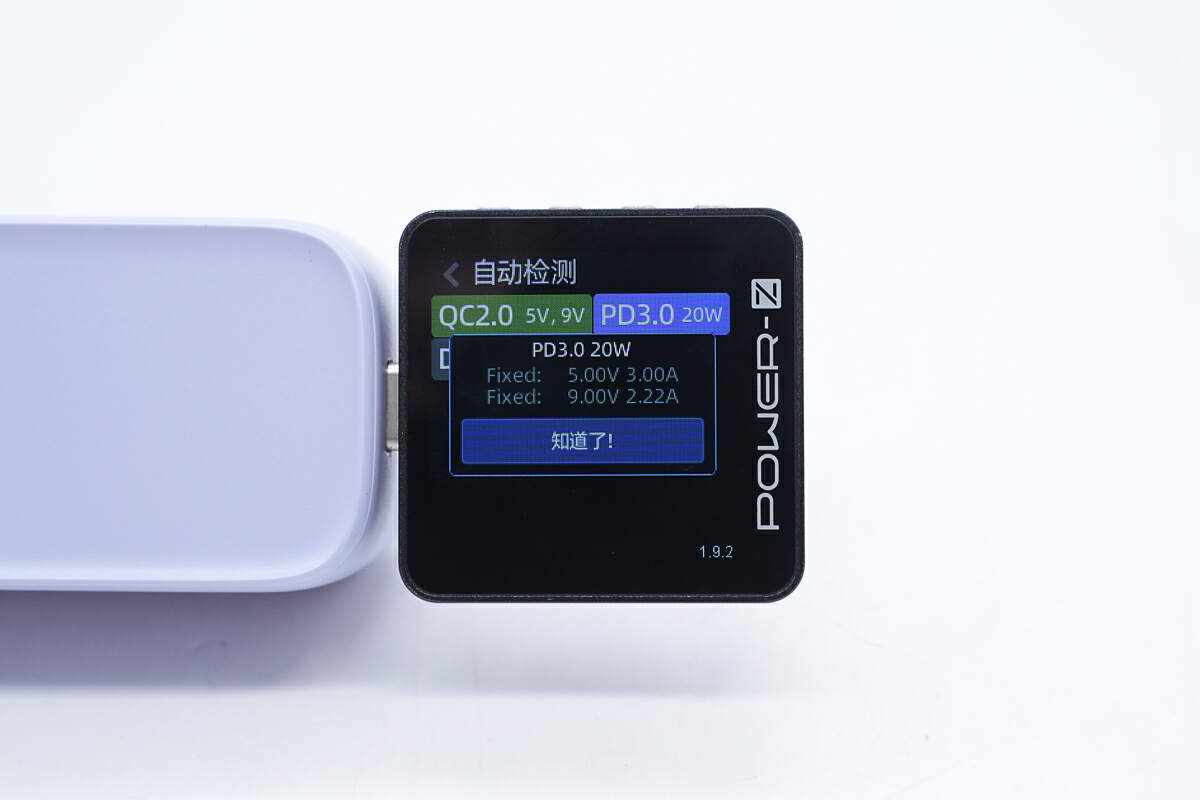

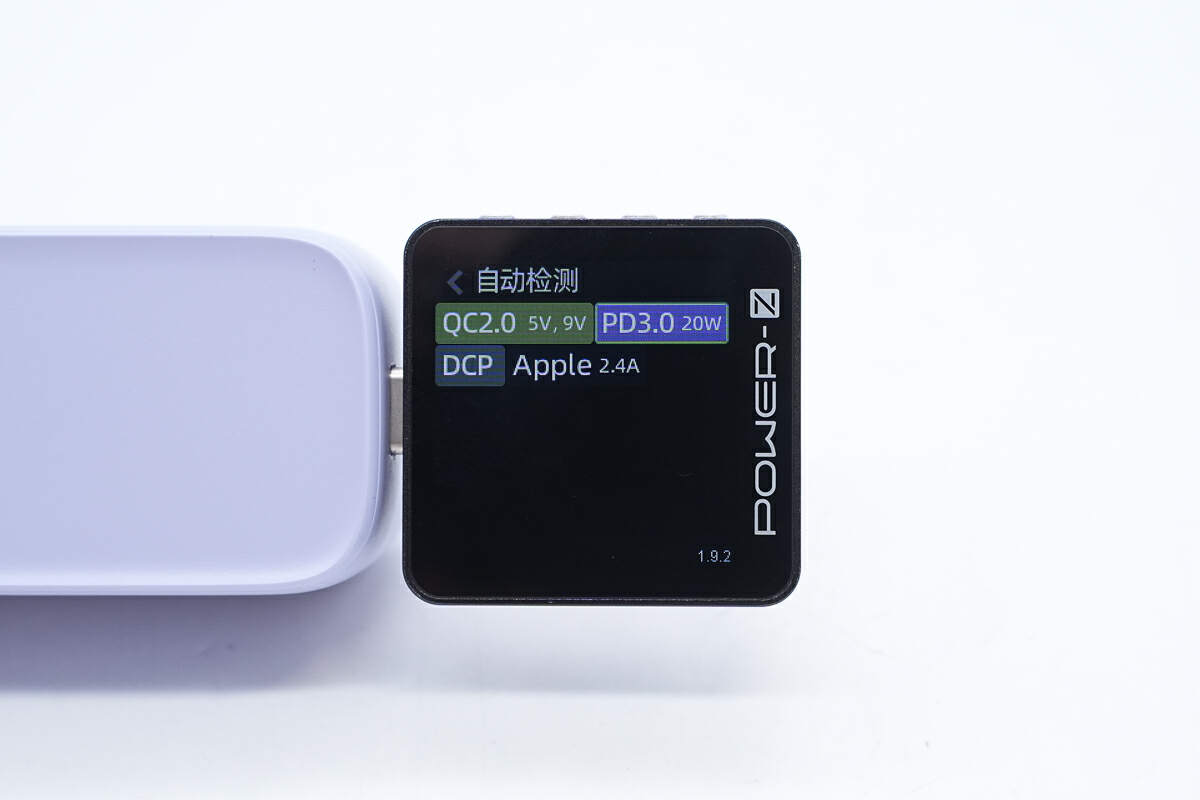

移动电源模式下，使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC2.0、PD3.0、DCP、Apple 2.4A充电协议。

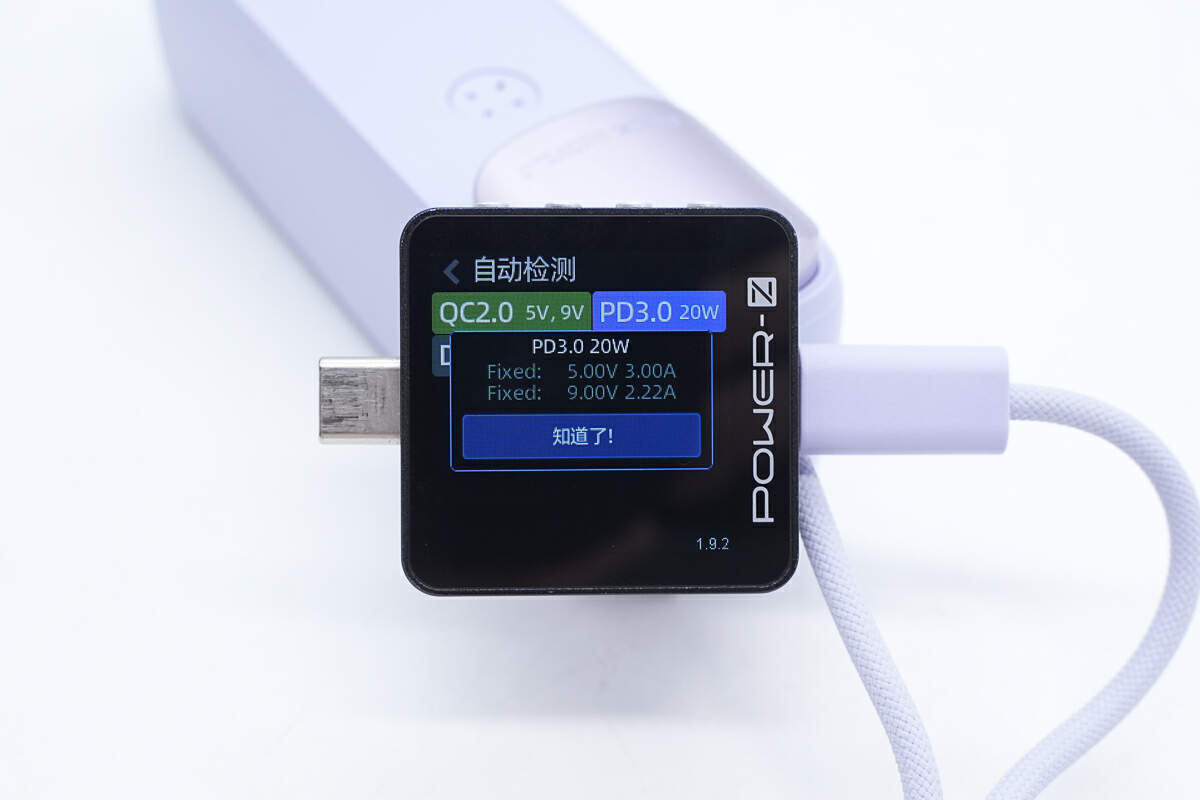

PDO报文显示，移动电源模式下USB-C口具备PD的5V3A、9V2.22A两组固定电压档位。
测得USB-C自带线在移动电源模式下，支持的充电协议与C口一致。
支持的PD充电档位也一致。

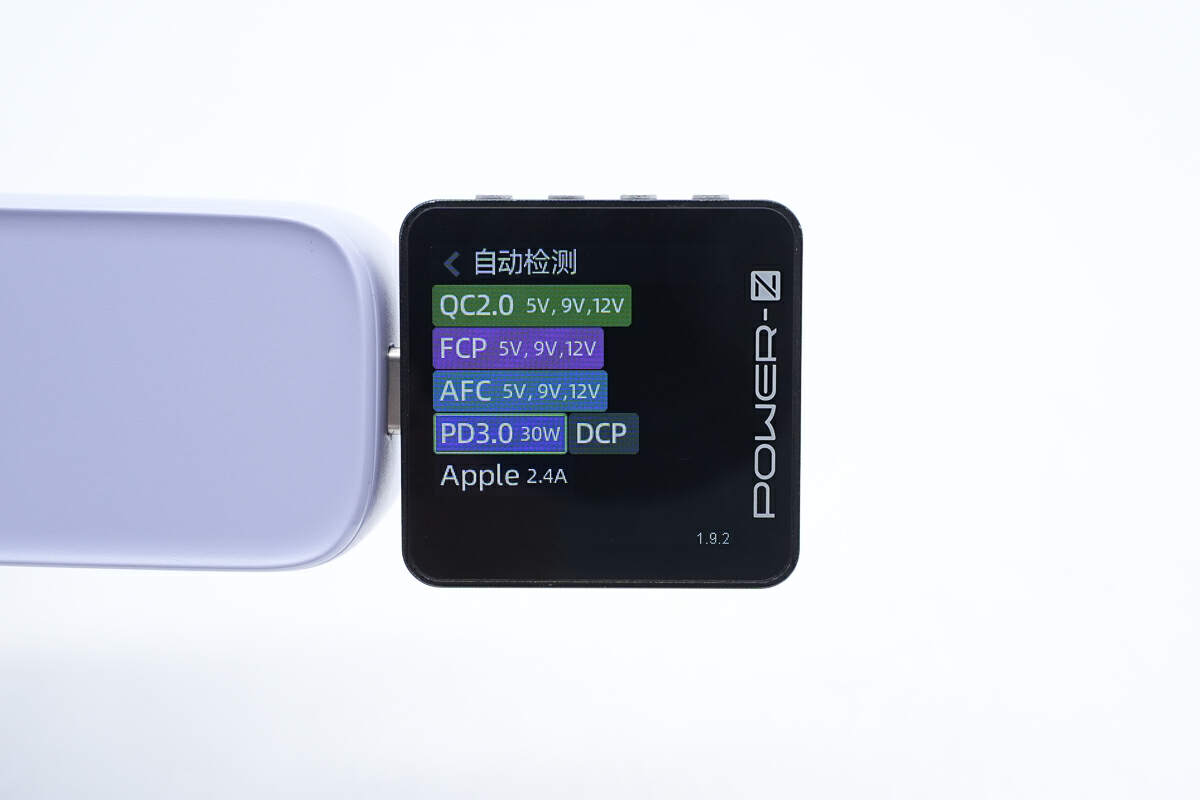

适配器模式下，使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持QC2.0、FCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

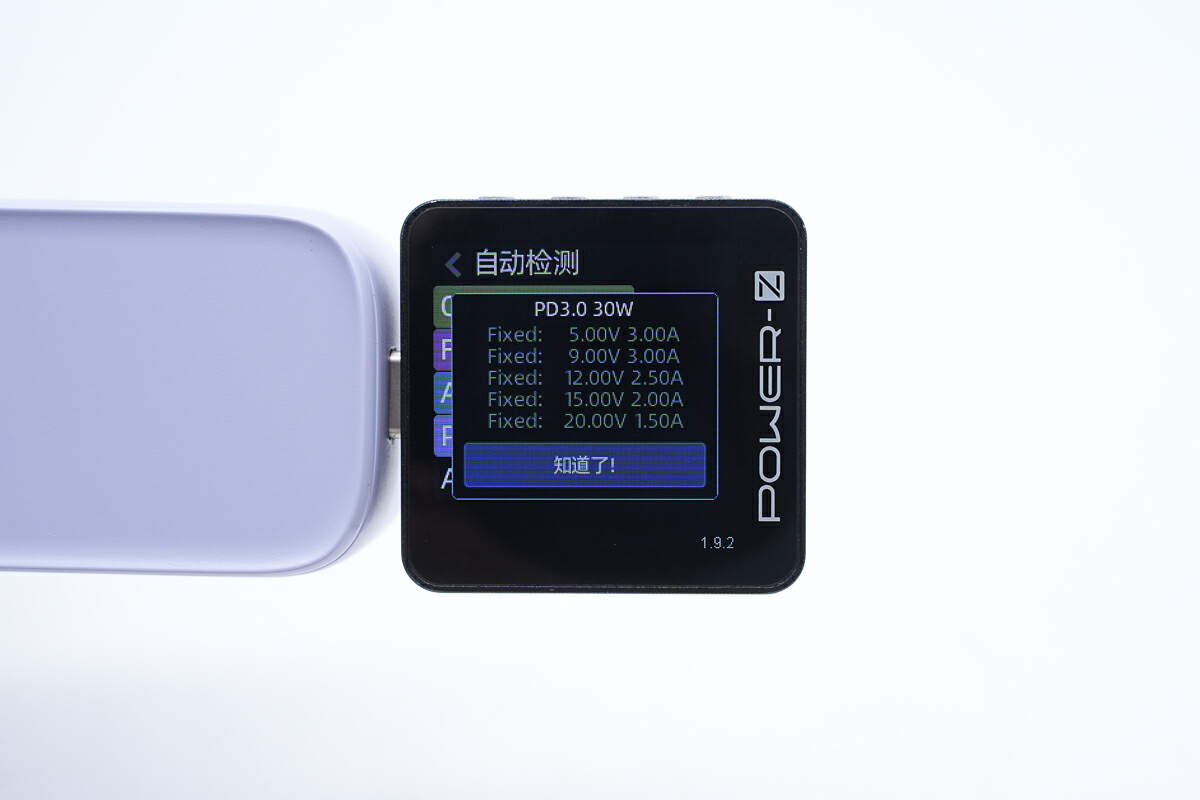

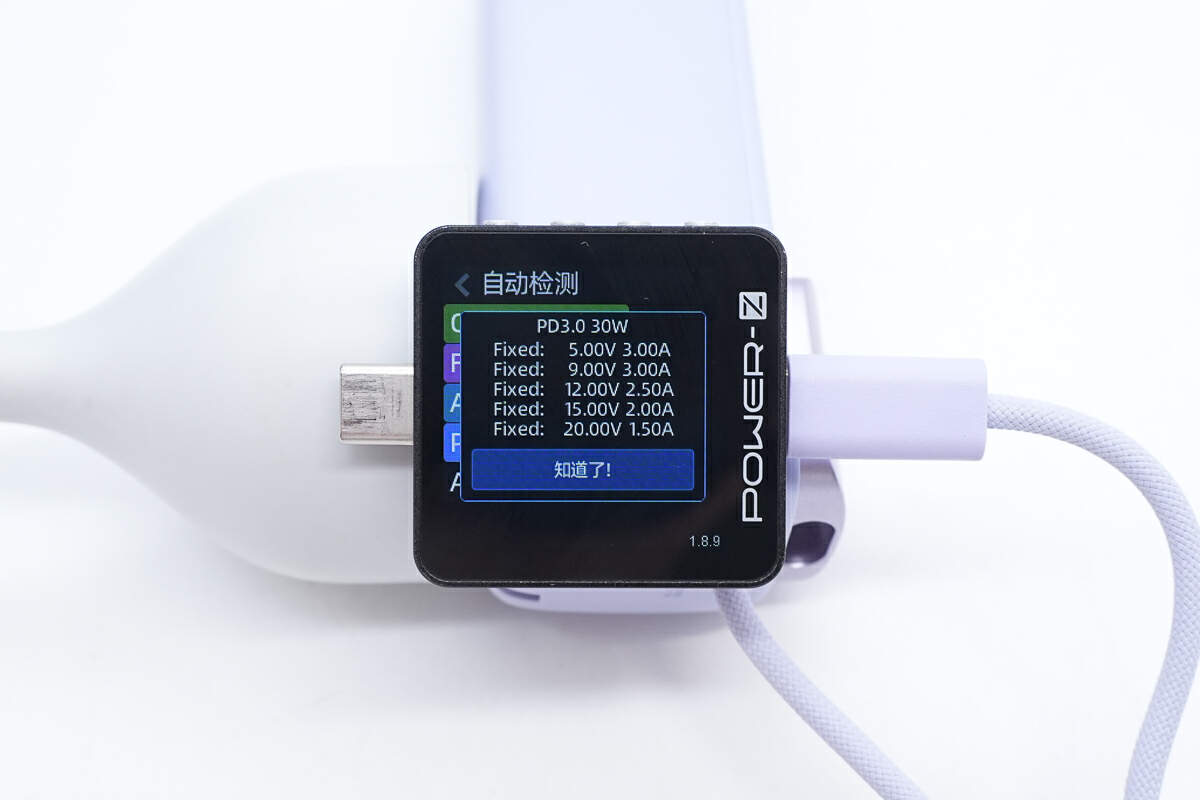

PDO报文显示，适配器模式下USB-C自带线具备PD的5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位。
测得USB-C自带线在适配器模式下，支持的充电协议与C口一致。
支持的PD充电档位也一致。
ROCK随行 PD30W GaN三合一移动电源拆解
接下来，了解下产品内部结构和用料。
首先，沿壳体接缝拆开外壳。

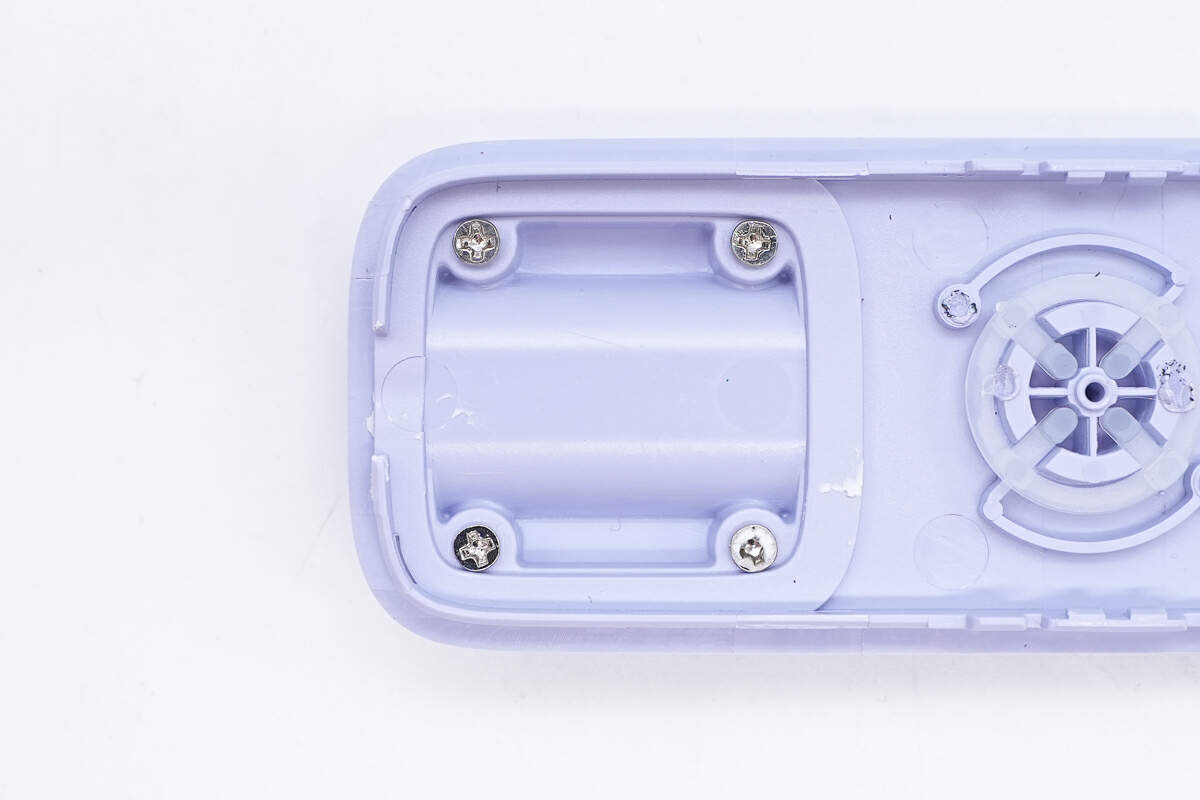

自带线插槽用螺丝固定在外壳上。

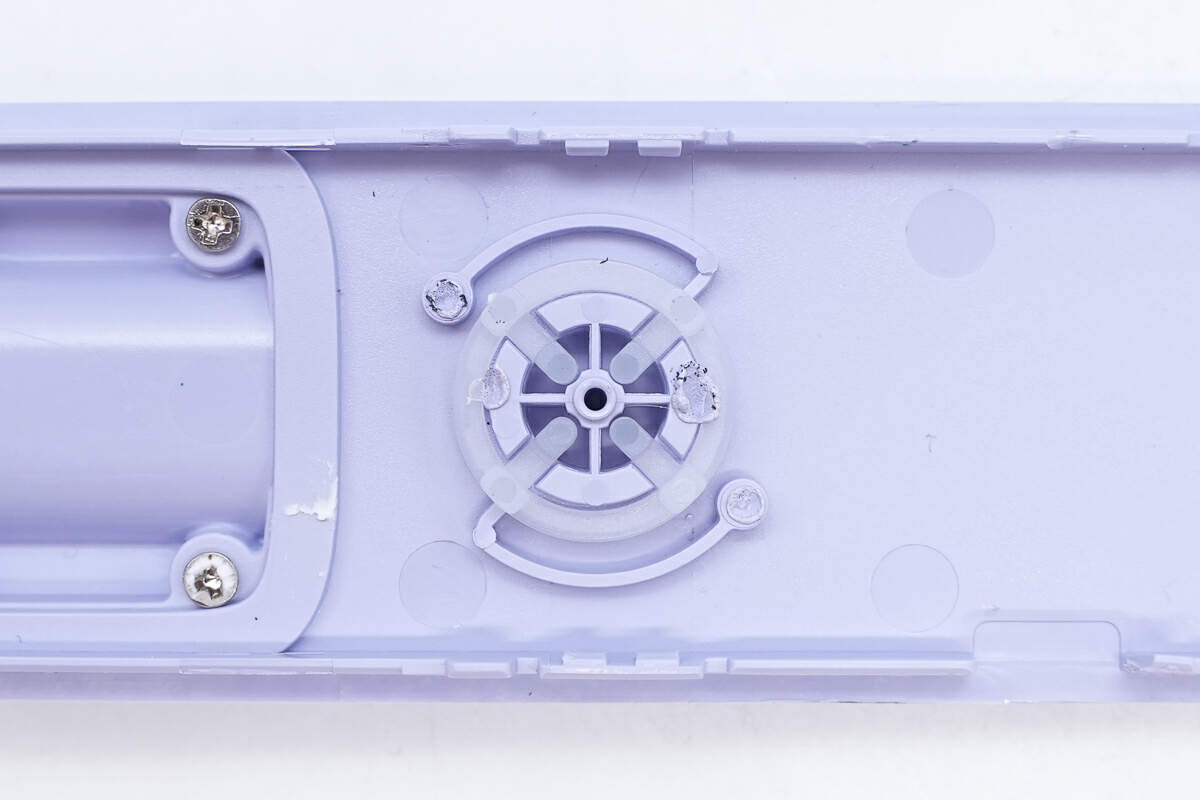

按钮一体化指示灯内部结构特写。

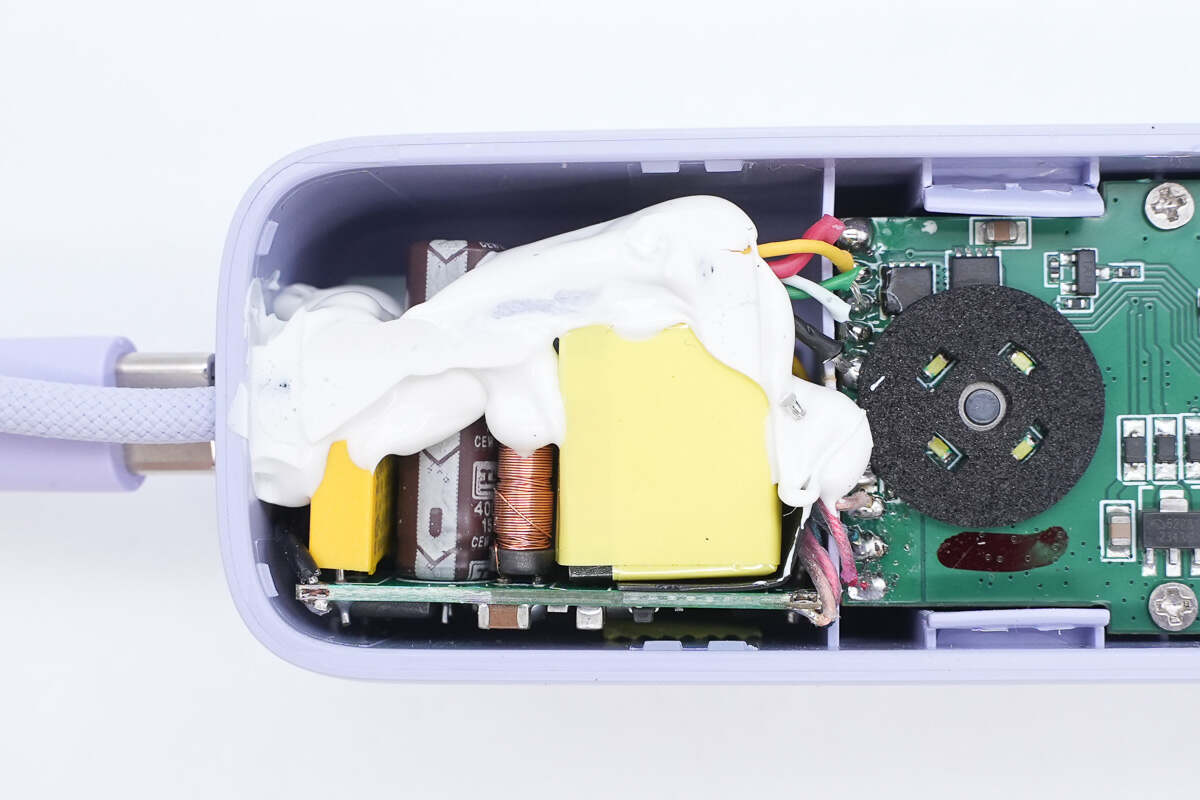

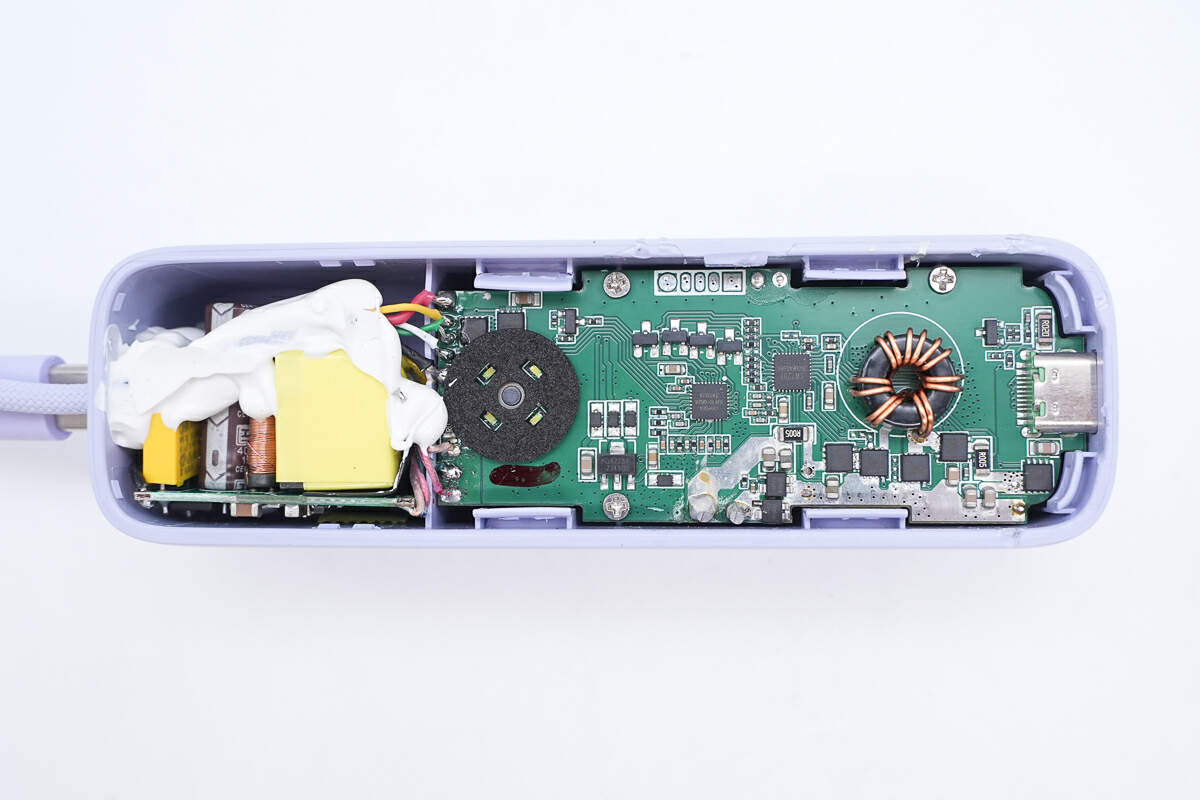

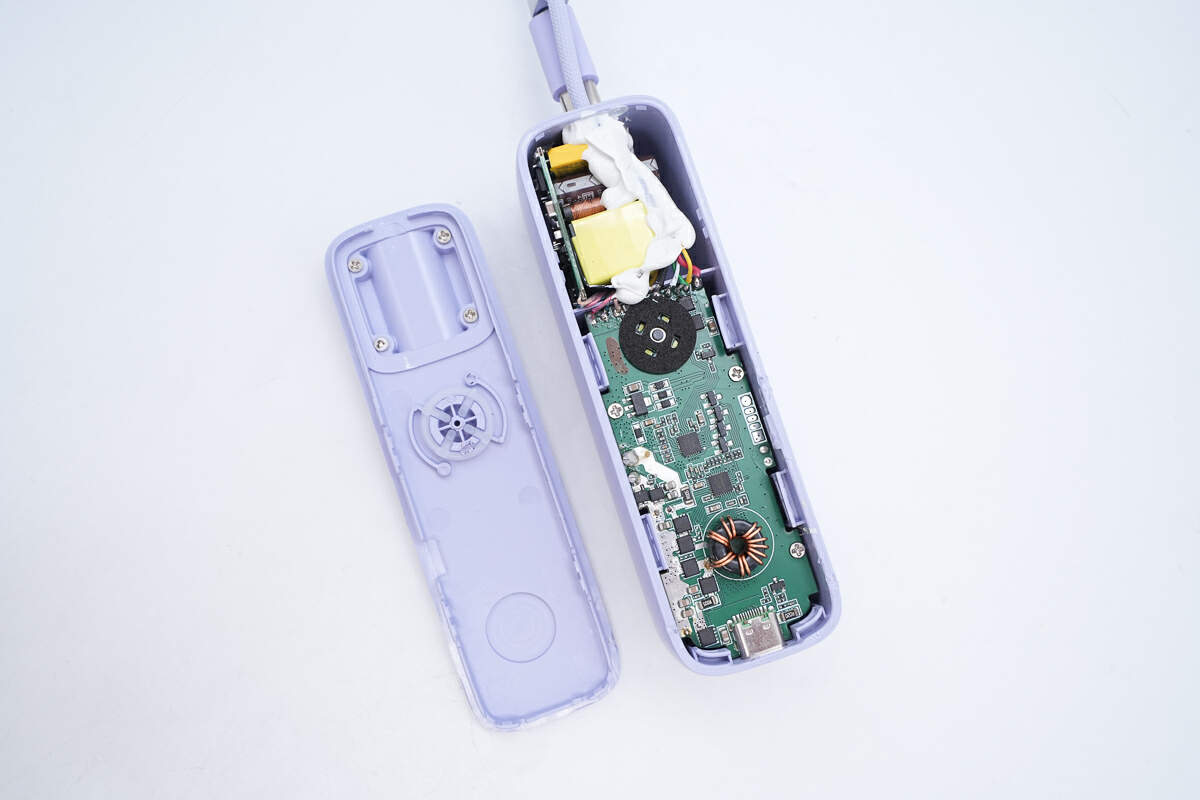

接下来看壳体内部结构，上半部分为适配器模块，下半部分为电源PCBA模块，电池组在PCBA模块下面。
适配器充电模块打胶加固。
充电器模块和移动电源PCBA模块连接结构特写，充电器模块接线处同样打胶加固。

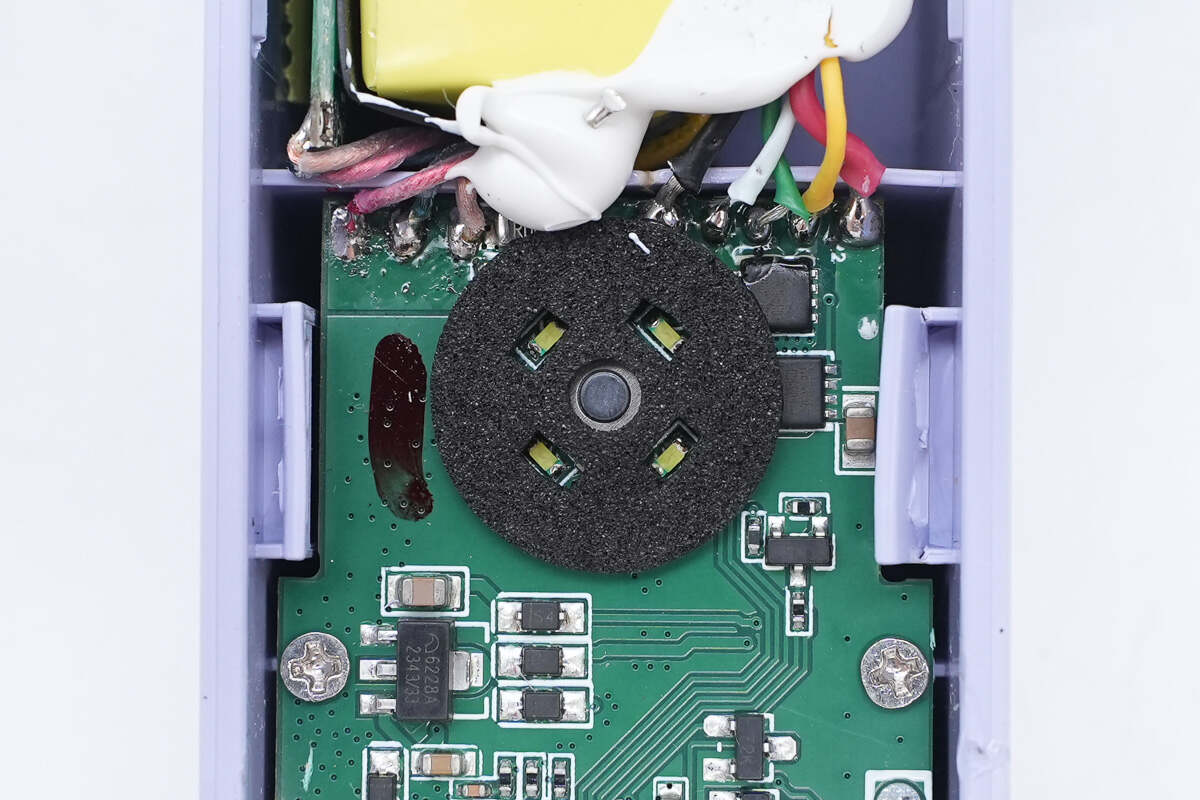

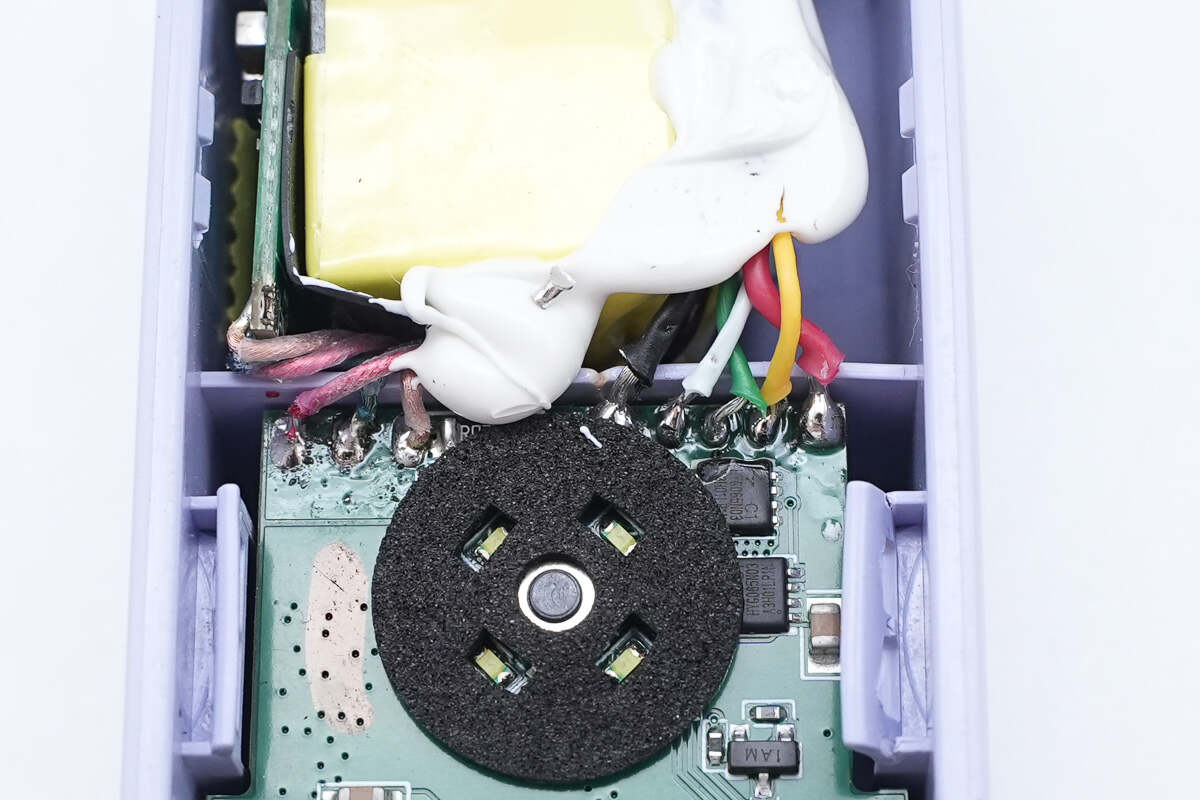

LED灯珠用遮光棉覆盖。
用于固定PCBA模块的螺丝特写。
拧下螺丝，来看PCBA模块与导线连接情况。

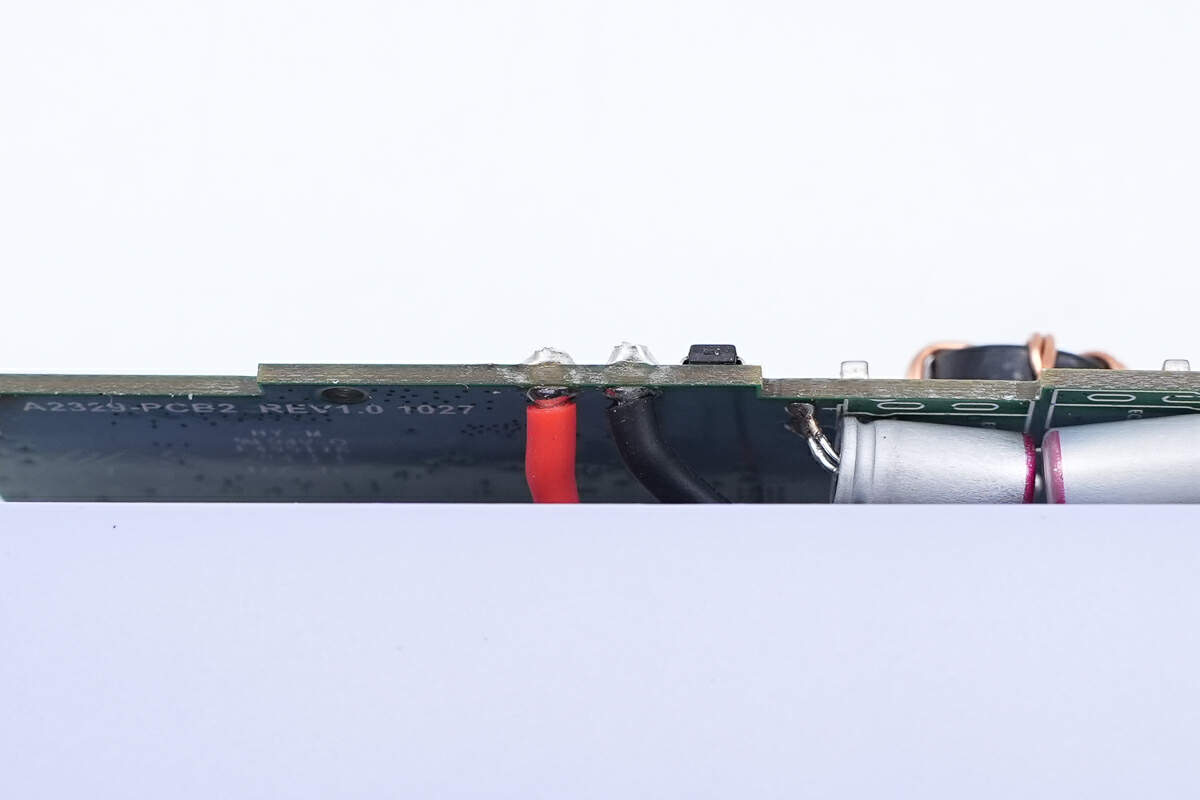

正负极输出导线在PCBA模块上的焊点特写。
进一步拆解，将PCBA模块和电池组从壳体内取出。

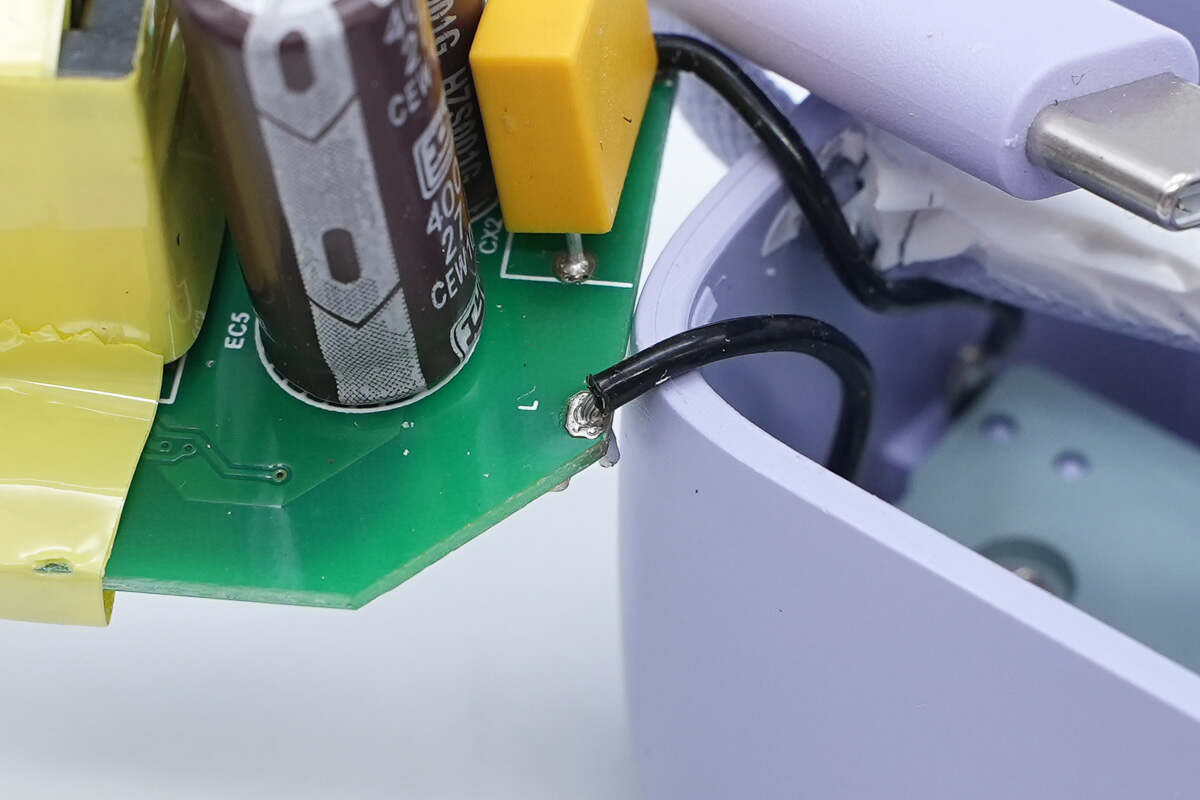

二脚插头的充电线在充电器模块上的焊点特写。

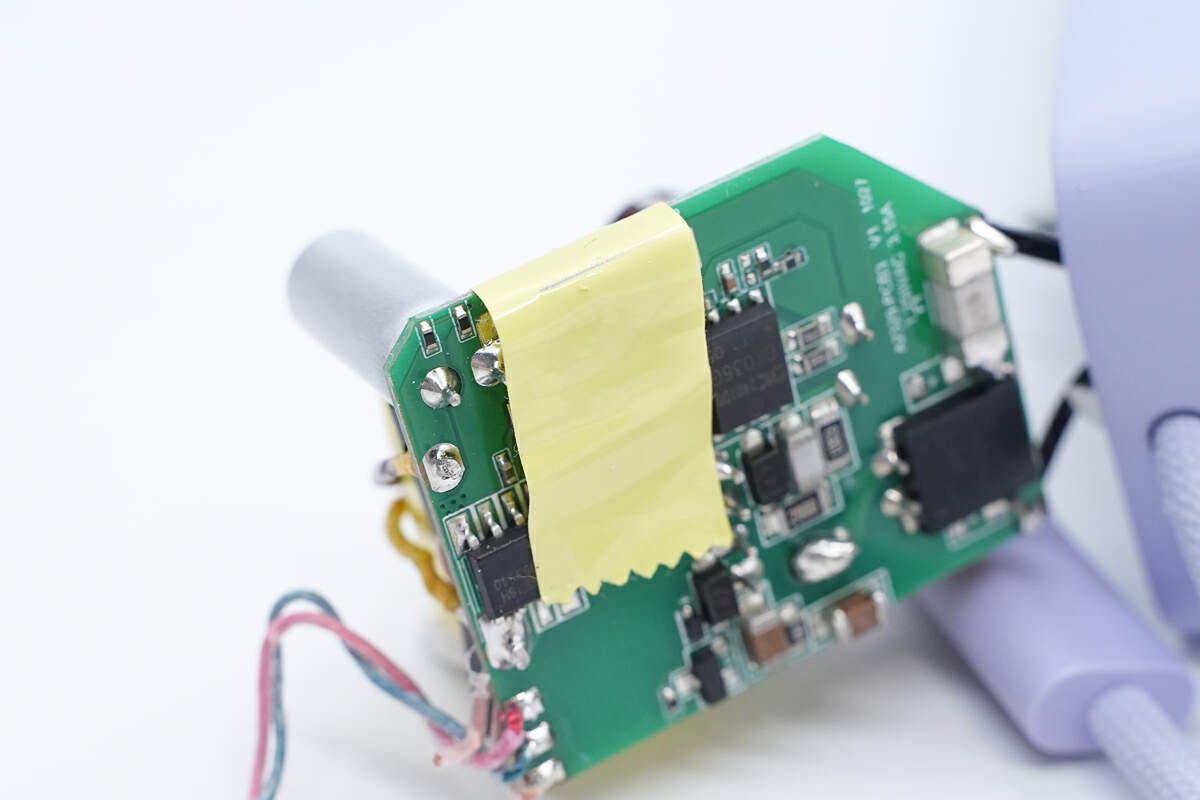

重要器件用高温胶带覆盖粘紧。

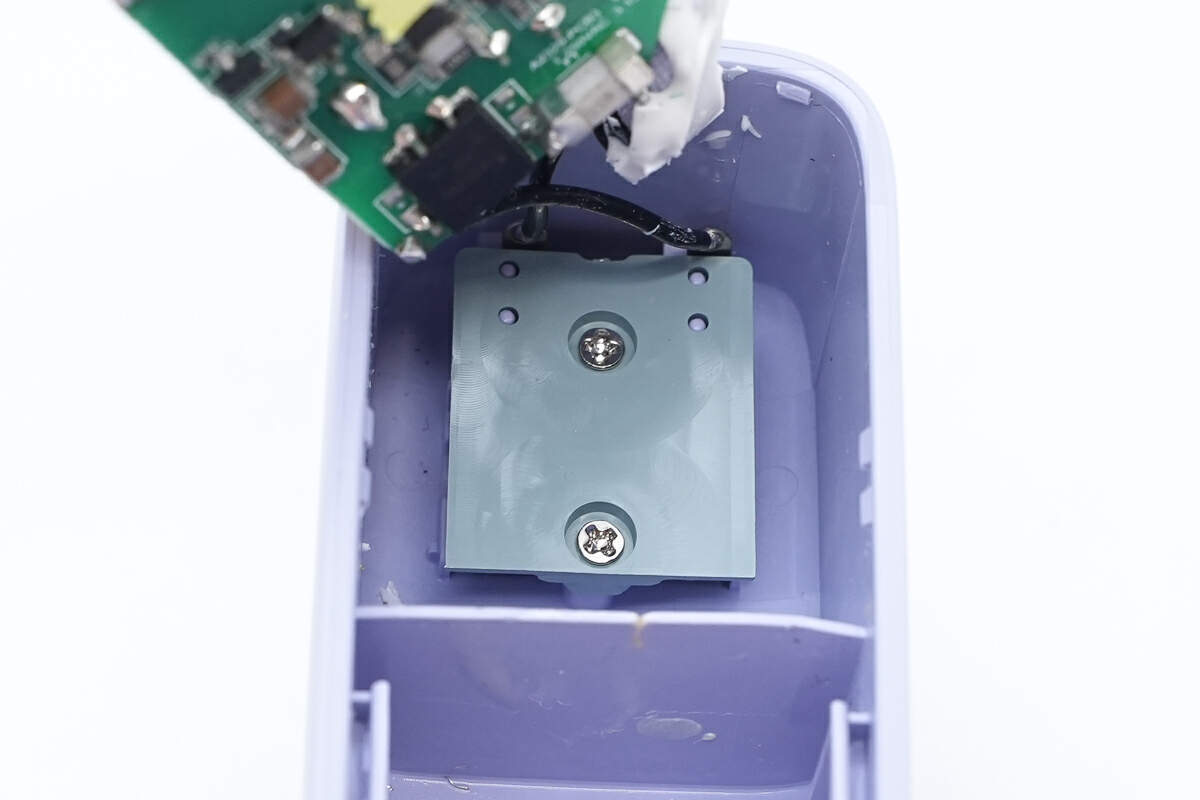

二脚插头模块用螺丝固定。

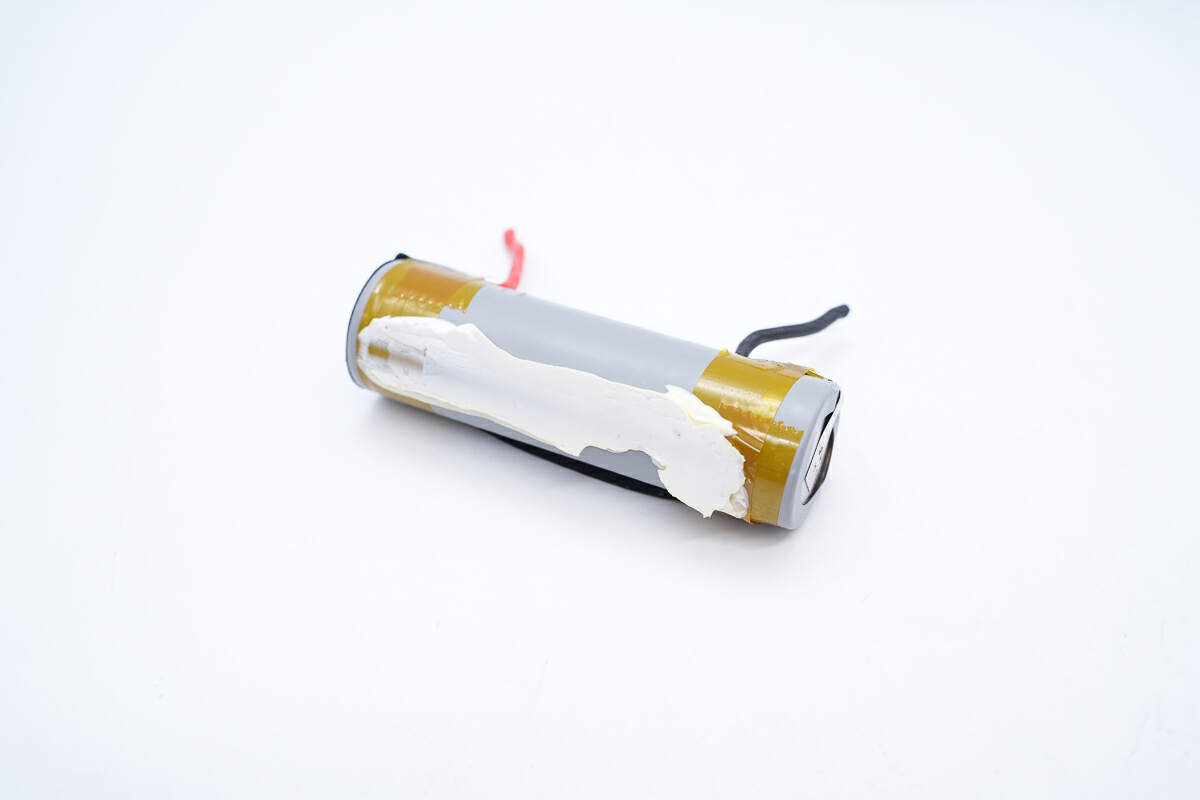

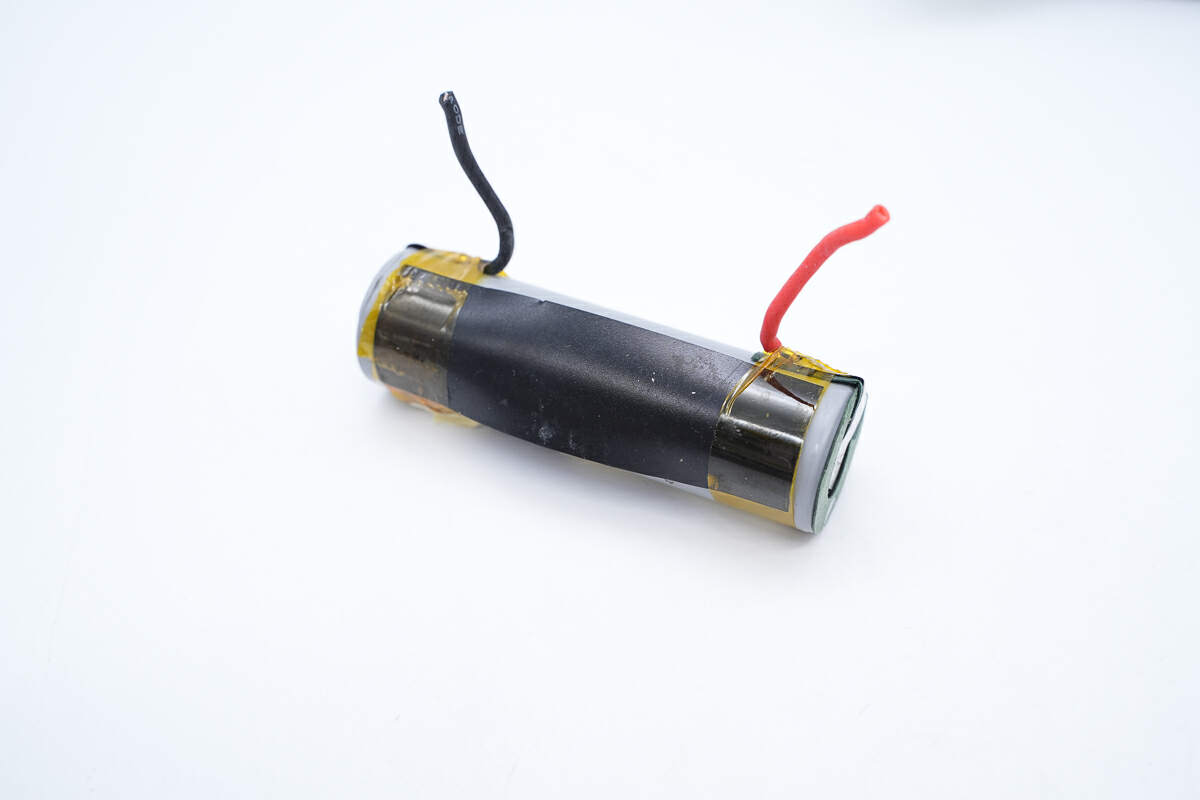

再来看电池组全貌。电池组与壳体接触面打胶粘牢。
另一面可见导线和麦拉片。
麦拉片特写，用于绝缘。两端用高温胶带粘紧固定。
电池组极耳用镍片连接与导线焊接在一起。

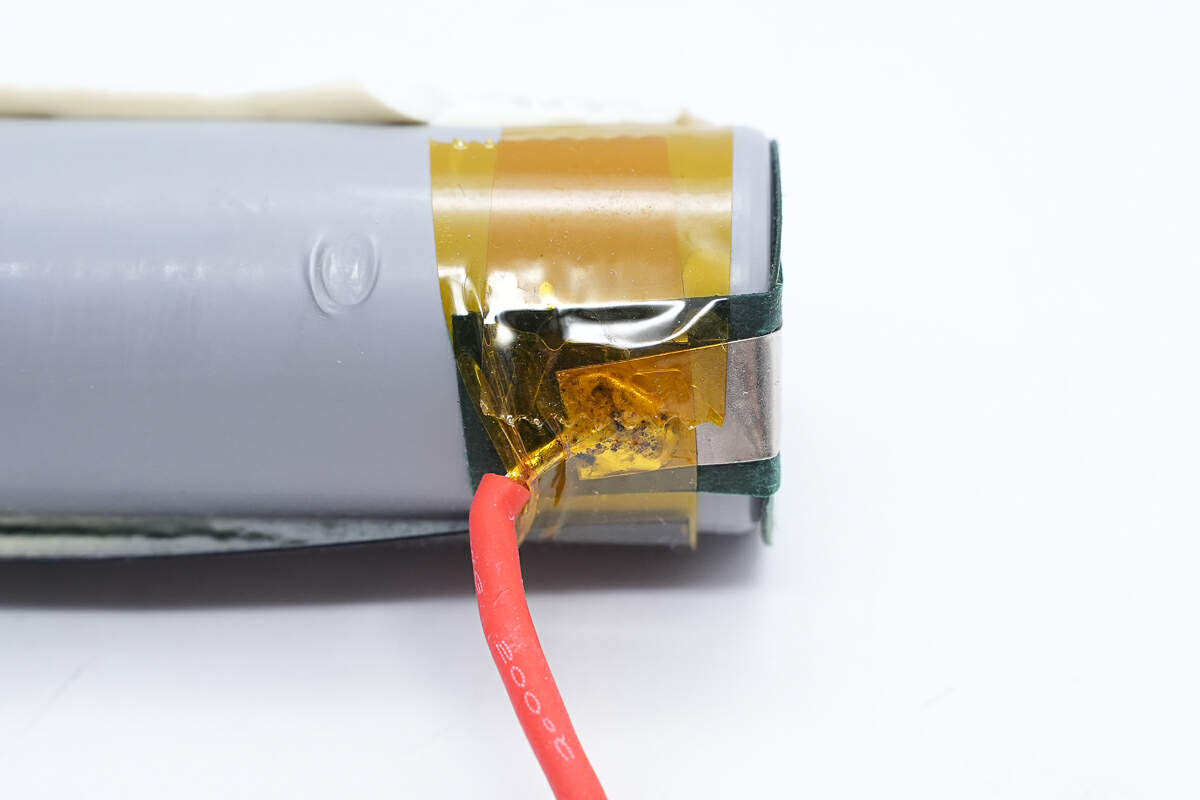

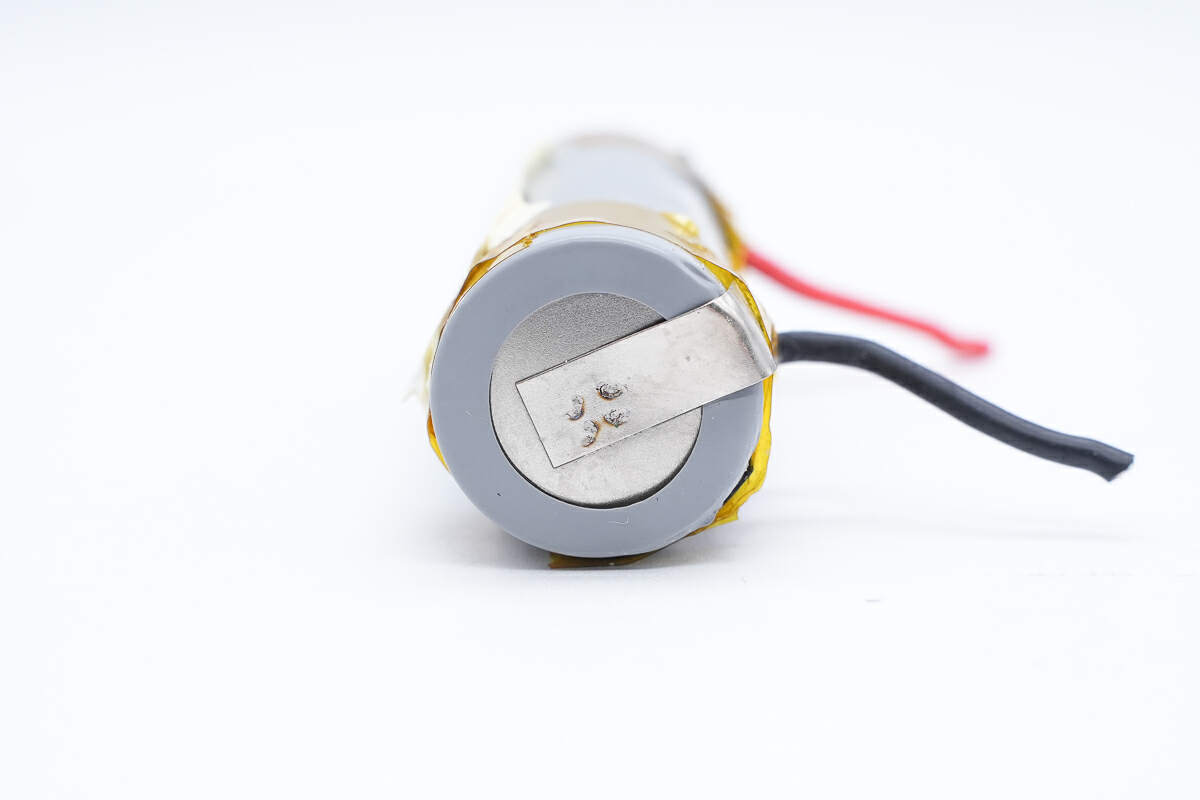

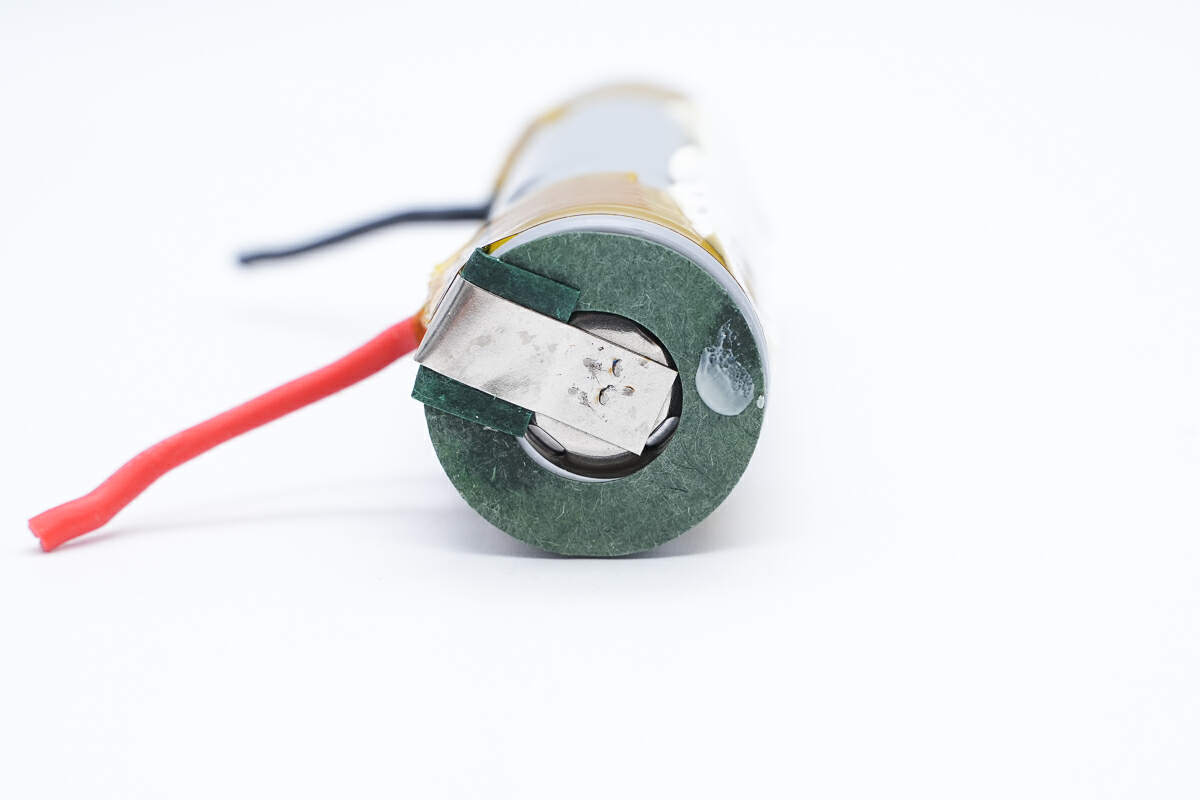

电芯正极点焊焊点特写，周边贴青稞纸绝缘。
负极同样与镍片点焊连接。

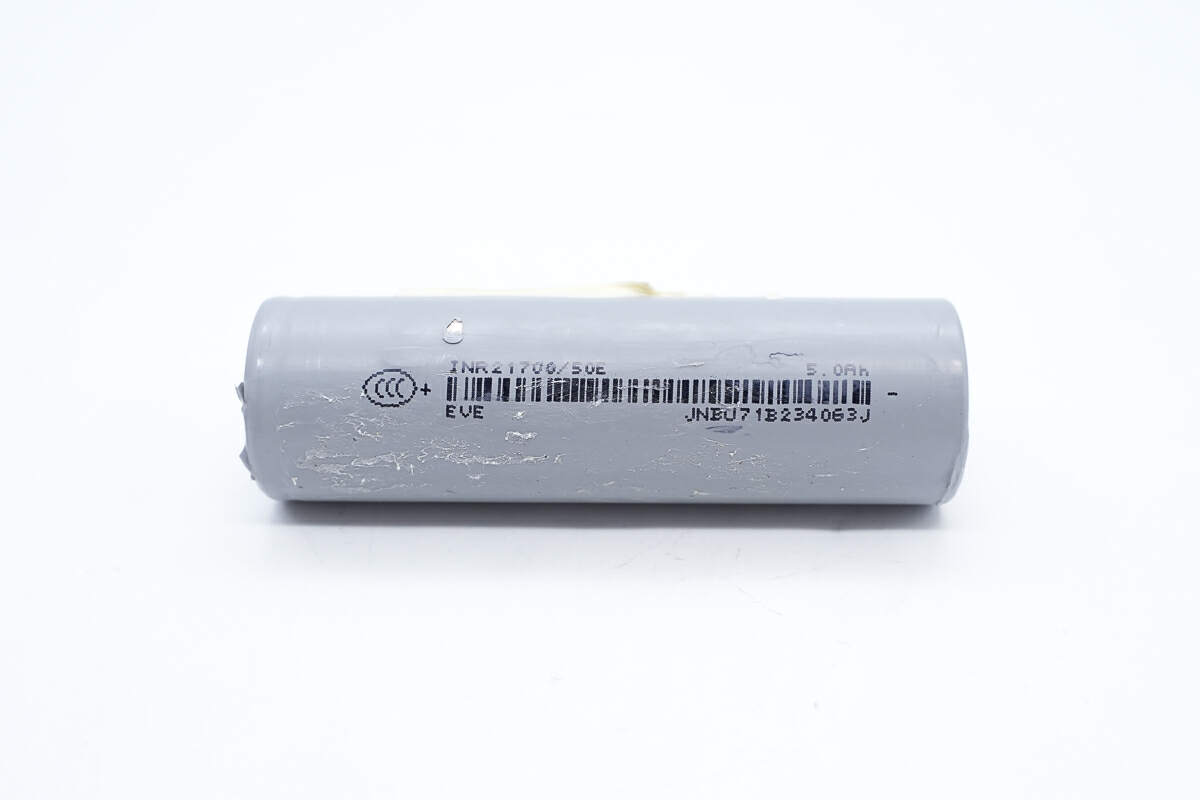

电芯喷码特写，来自EVE亿纬锂能，型号INR21700/50E，标称电压3.65V，标准容量5000mA，充电截至电压4.2V，放电终止电压2.5V，标准充电电流1A（0.2C），最大充电电流2.5A（0.5C），标准放电电流1A（0.2C），最大放电电流15A（3C），内阻≤20mΩ，重量69g，工作温度-20~60℃，循环寿命达1000次。已通过CCC认证。

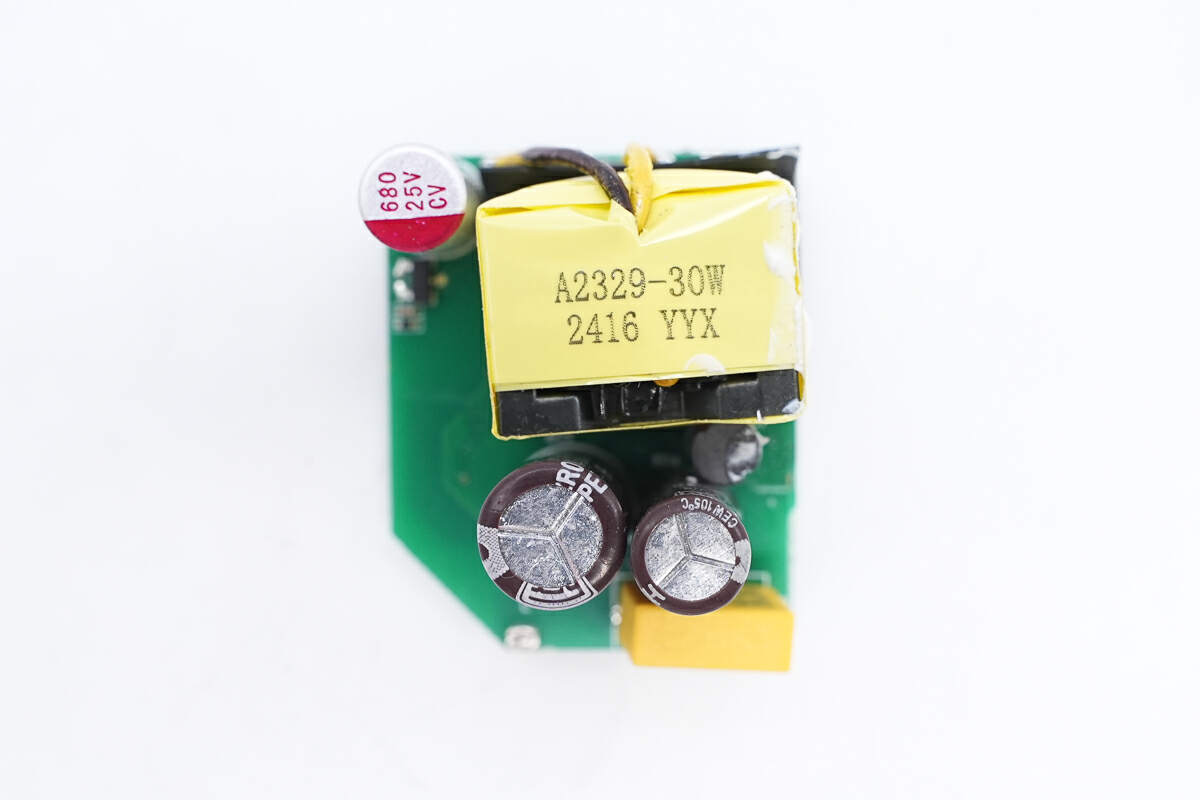

来看适配器的充电模块，顶部结构一览，可见变压器和滤波电容。

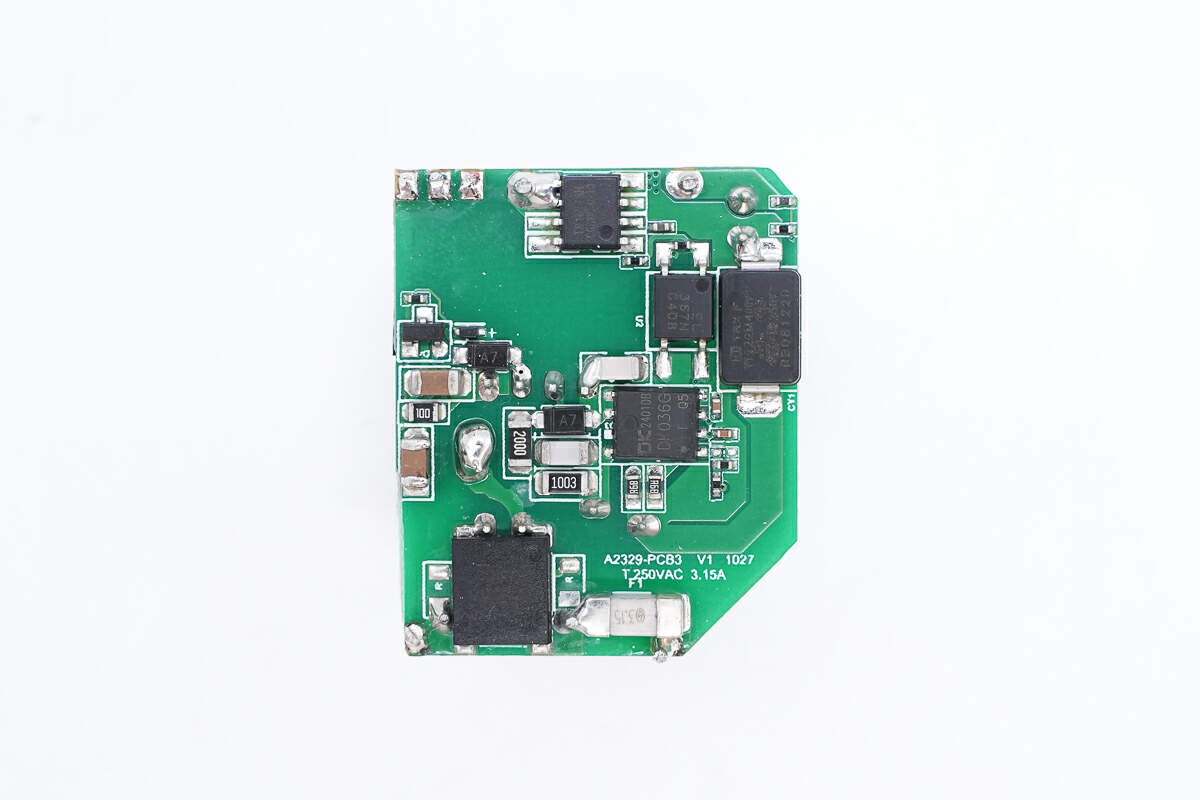

背面可见开关电源主控芯片和同步整流芯片、整流桥、以及贴片Y电容和光耦。

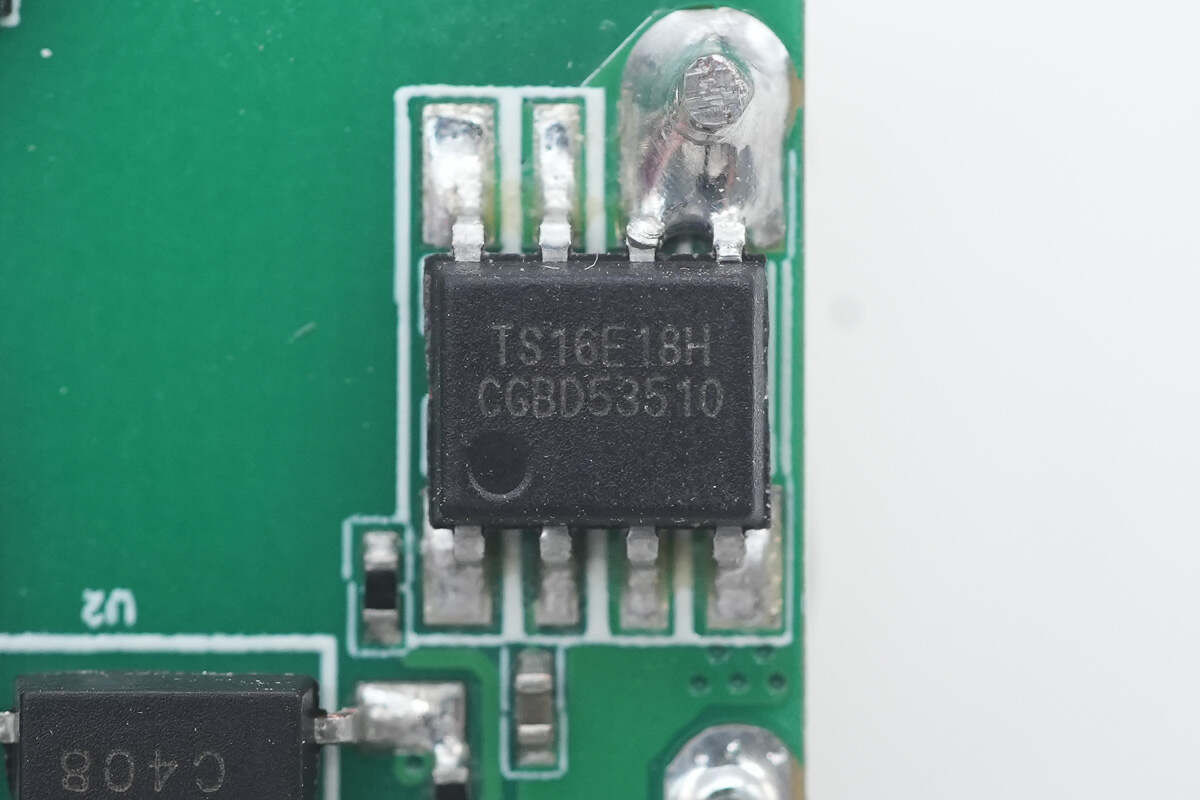

同步整流芯片特写，型号为TS16E18H，来自MERAKI茂睿芯。TS16E18H 是一款紧凑型次级侧同步整流开关，集成了控制器和MOSFET，适用于高性能反激式转换器。它兼容 CCM、DCM 和 QR 操作。
TS16E18H 可以在进行高侧整流时产生自己的电源电压，这样就无需变压器的辅助绕组，而通常需要辅助绕组来产生电源电压。驱动器的极低10ns关断传播延迟时间和高吸收电流 (~4A) 能力改善了 CCM 下的 SR VDS 应力。采用SOP-8封装。

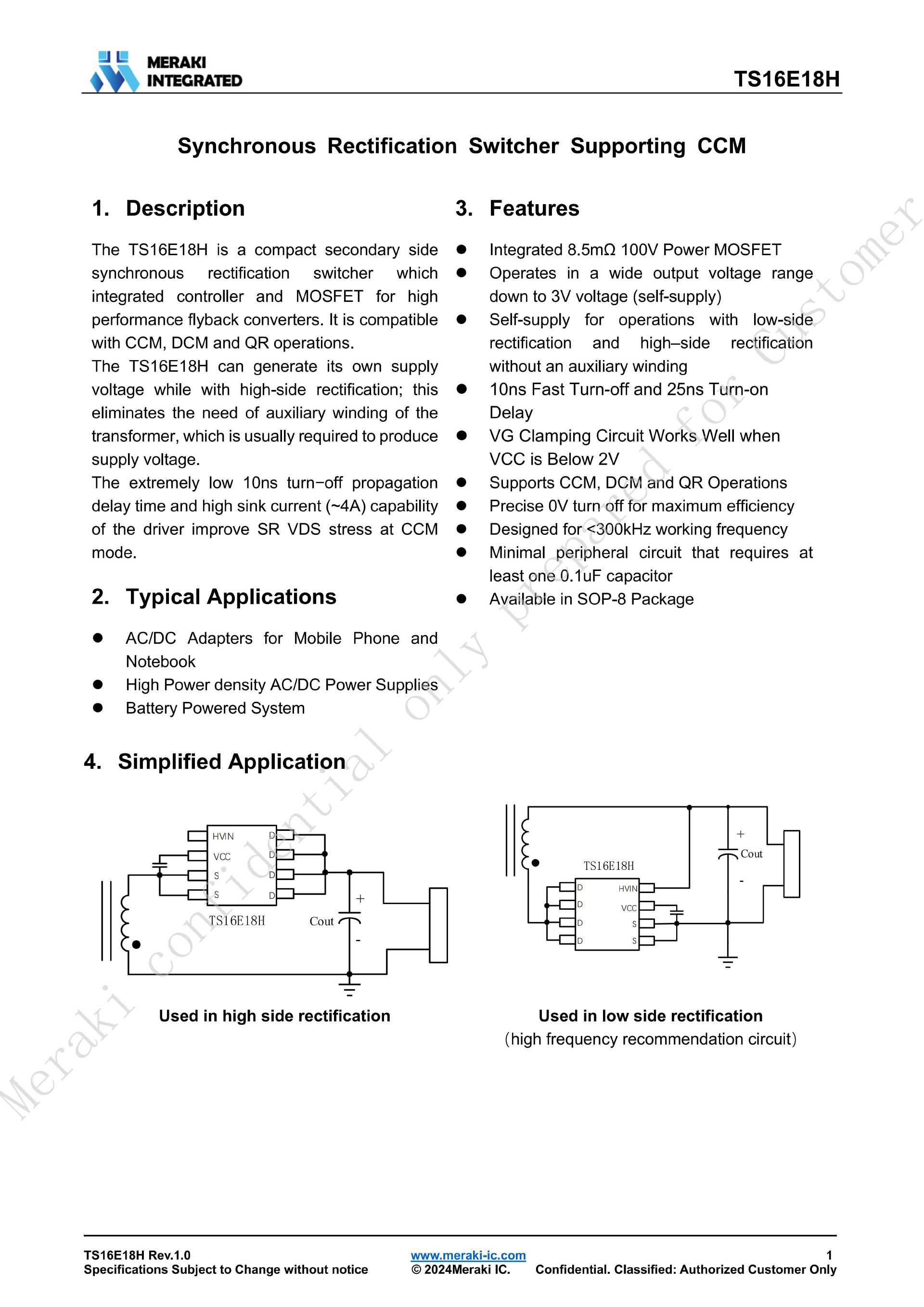

茂睿芯 TS16E18H 资料详情。

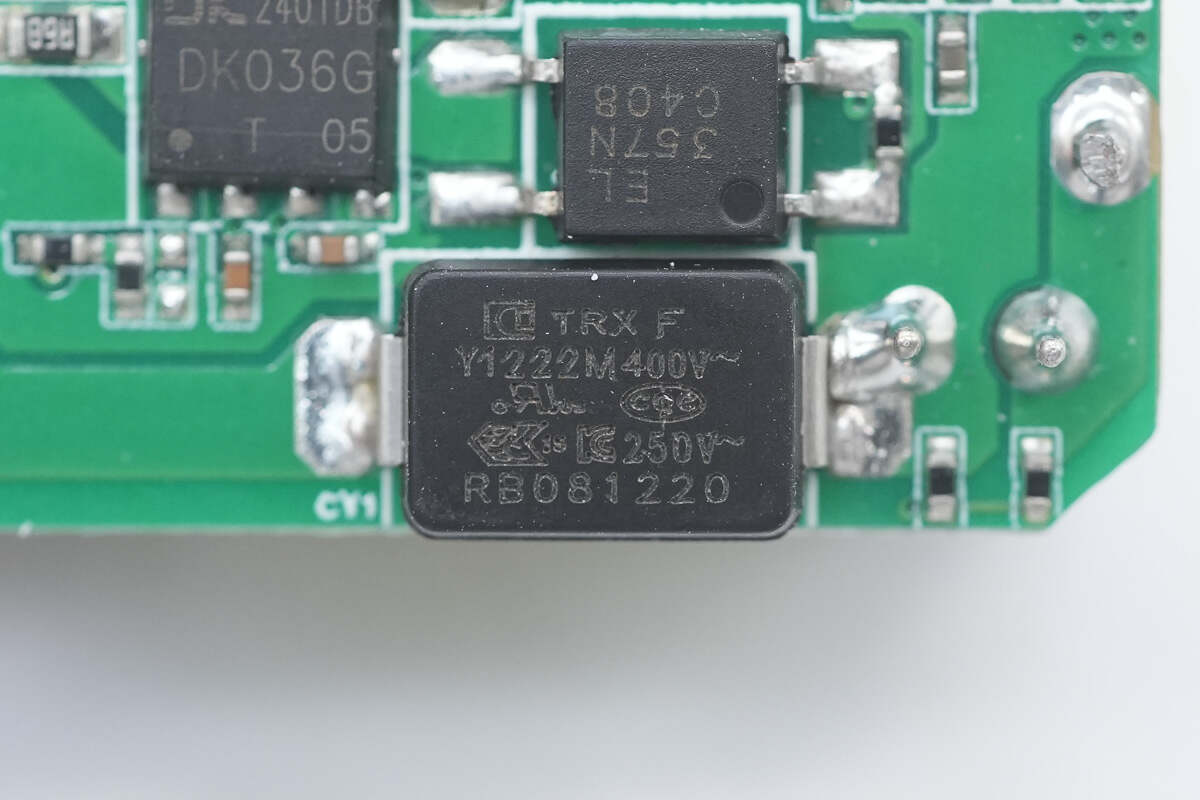

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

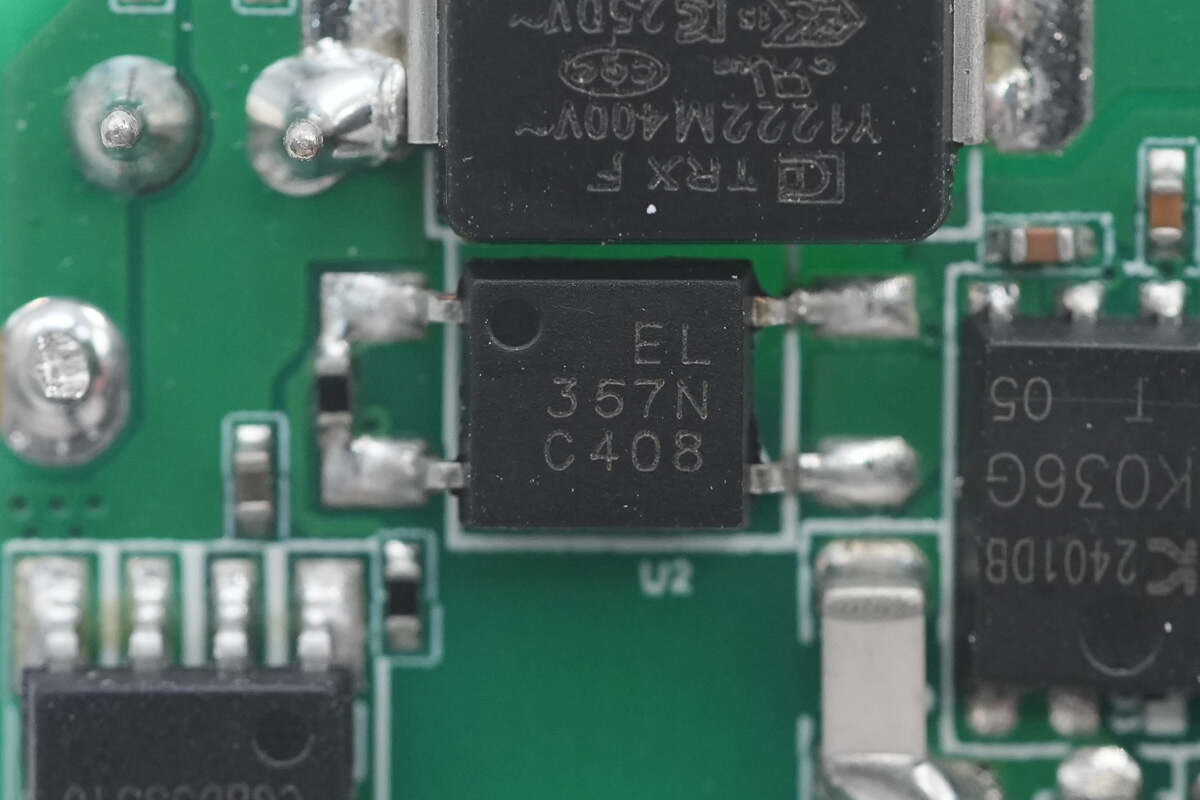

亿光 EL357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

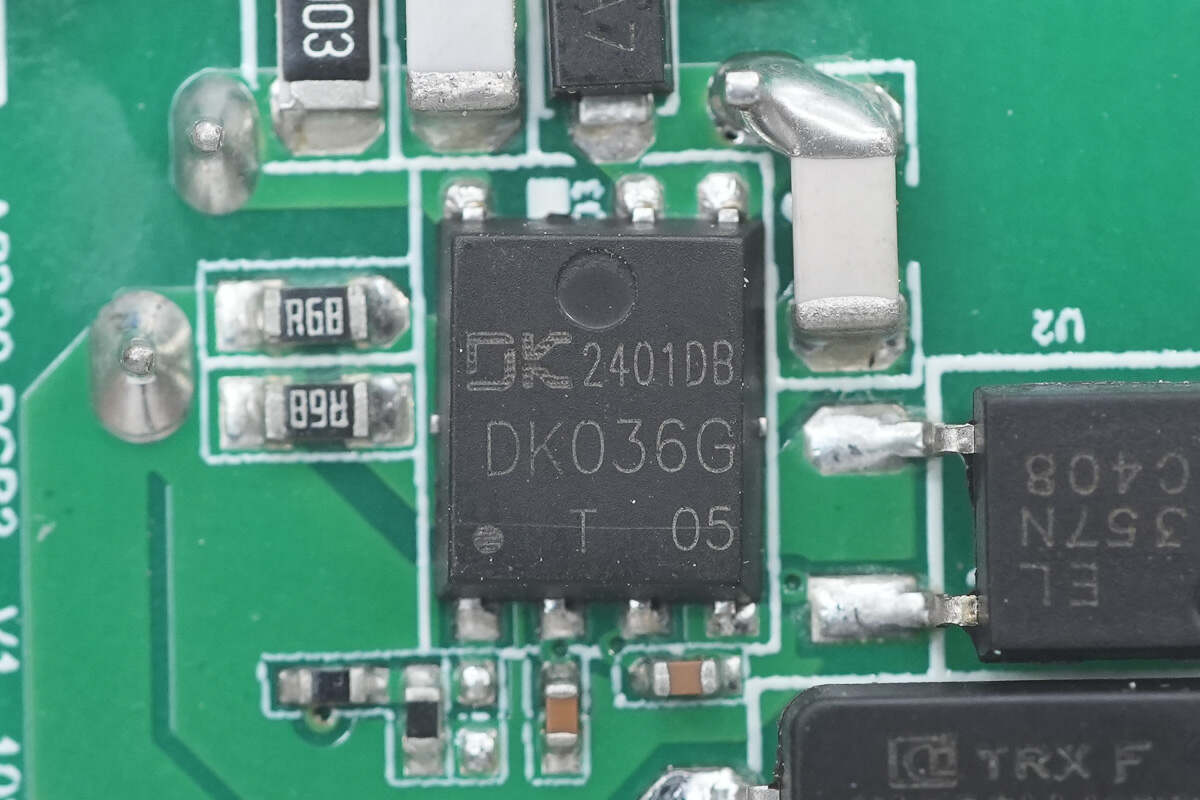

开关电源主控芯片采用DongKe东科的氮化镓合封芯片DK036G，DK036G 是一款高度集成了 650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片。DK036G检测功率管漏极和源极之间的电压（VDS）,当 VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。
DK036G 极大的简化了反激式 AC-DC 转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK036G 具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。采用PDFN5*6封装形式。

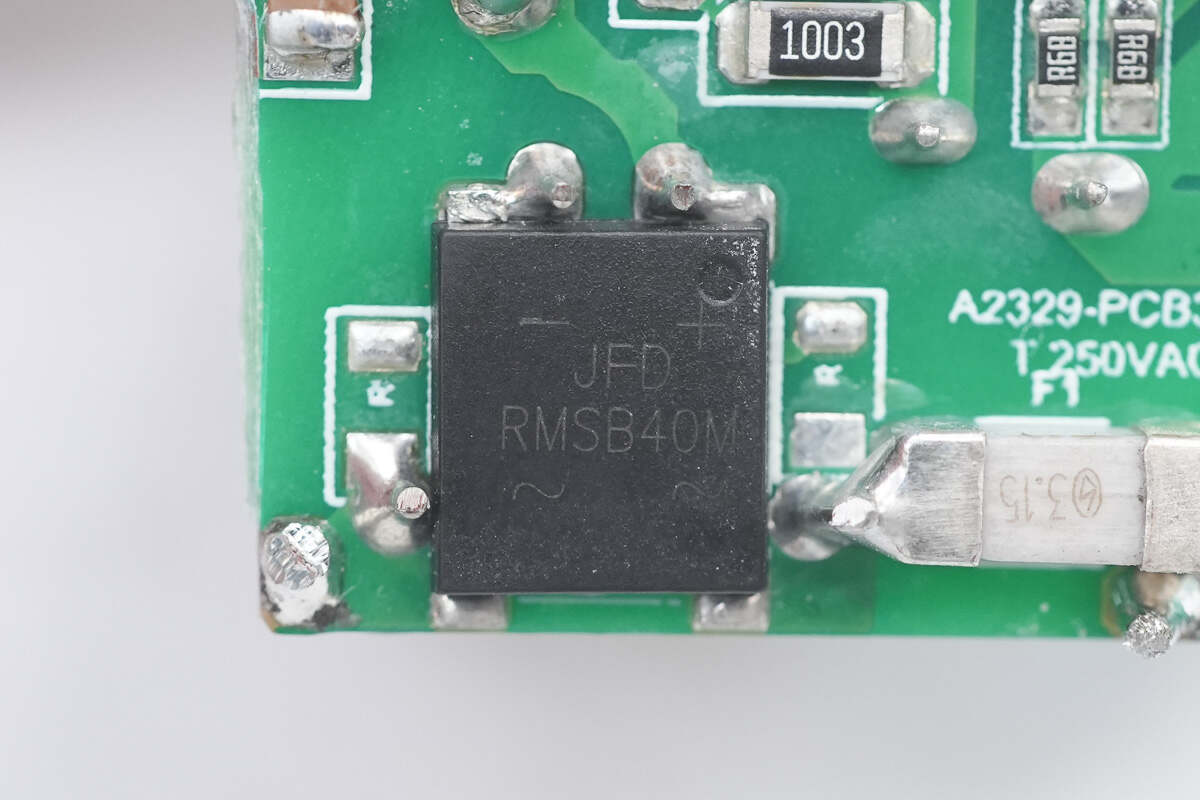

整流桥特写。

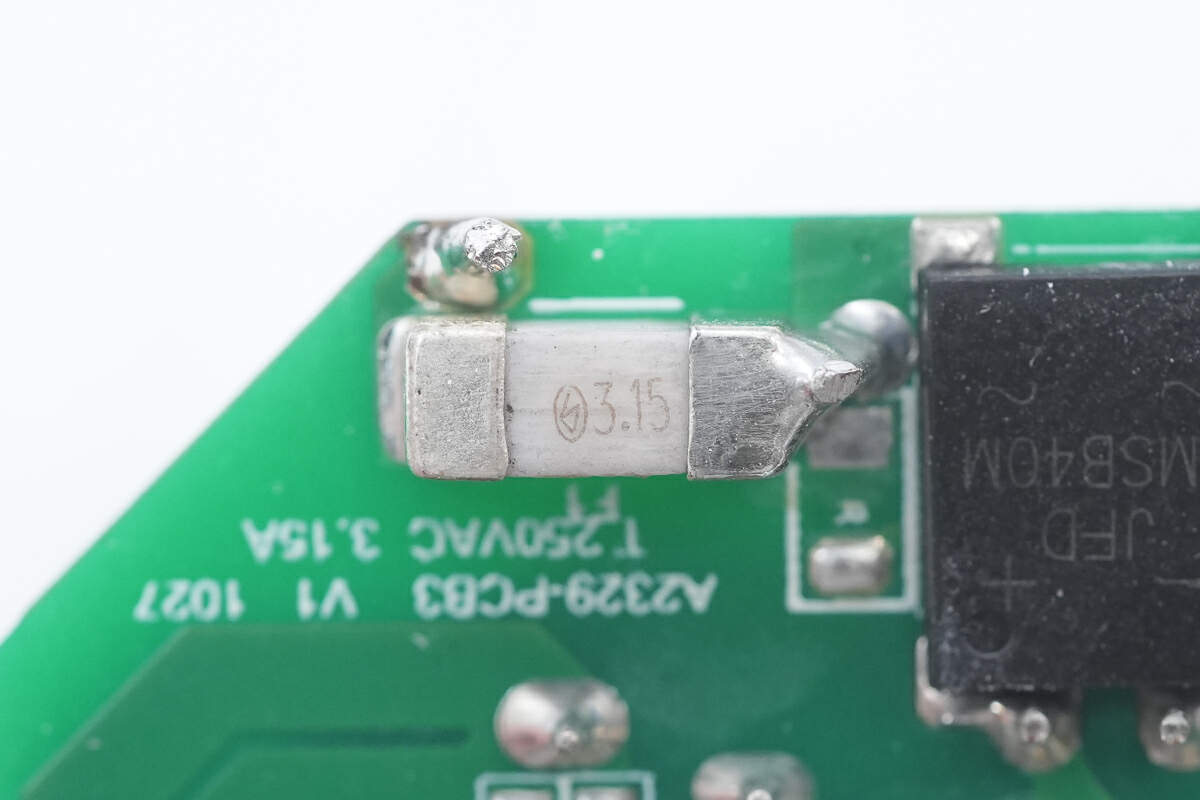

一颗规格为3.15A的保险丝特写。

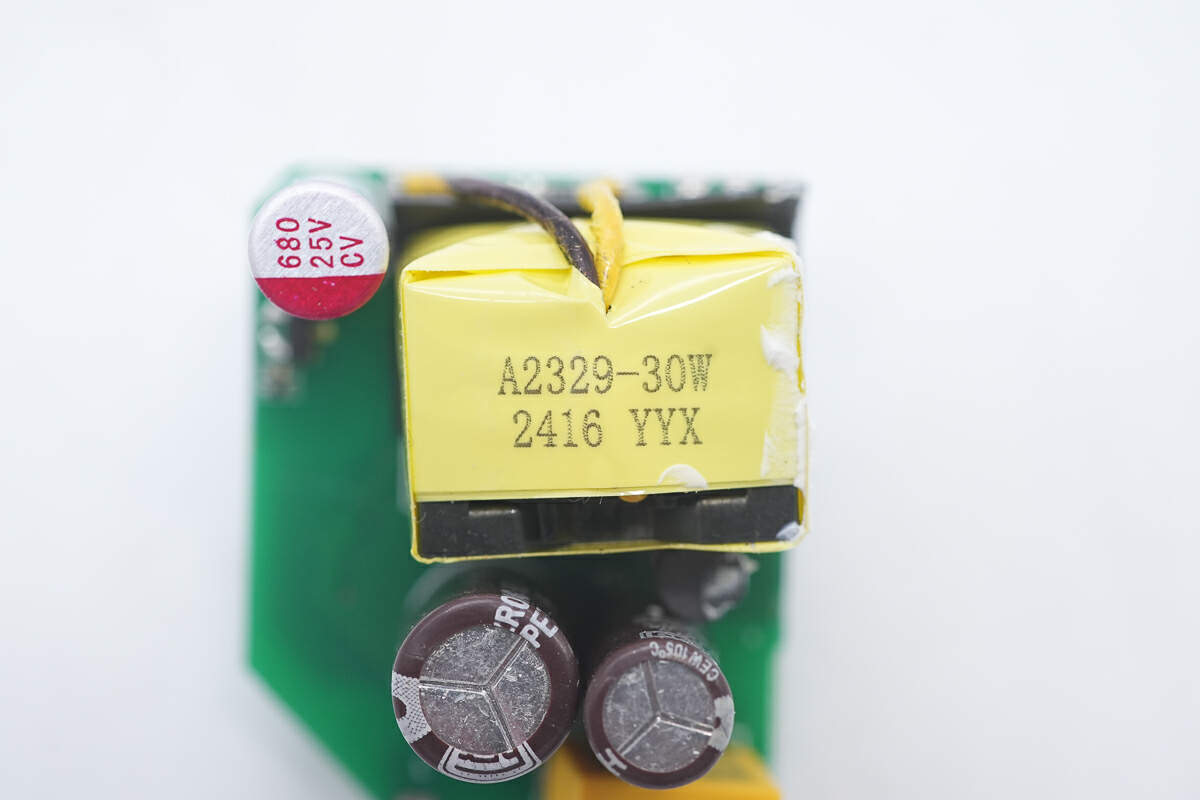

变压器特写。

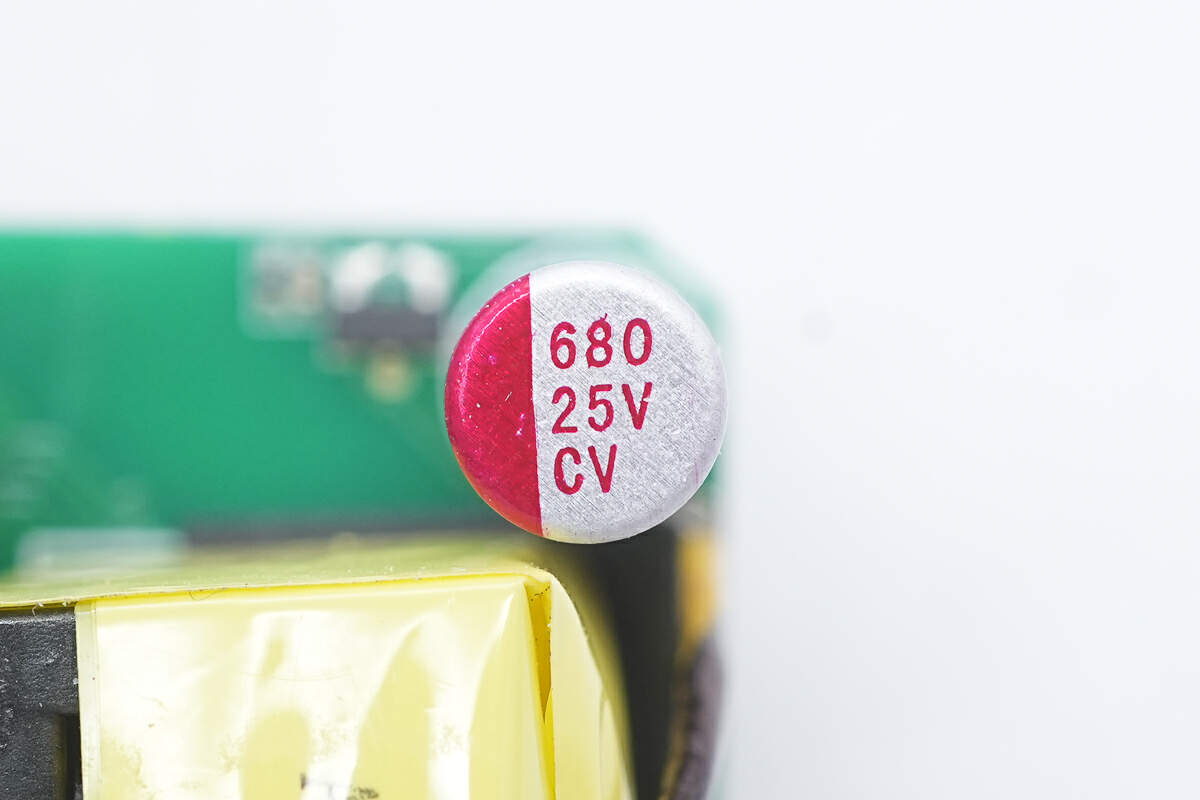

规格为25V 680μF的低压滤波电容。

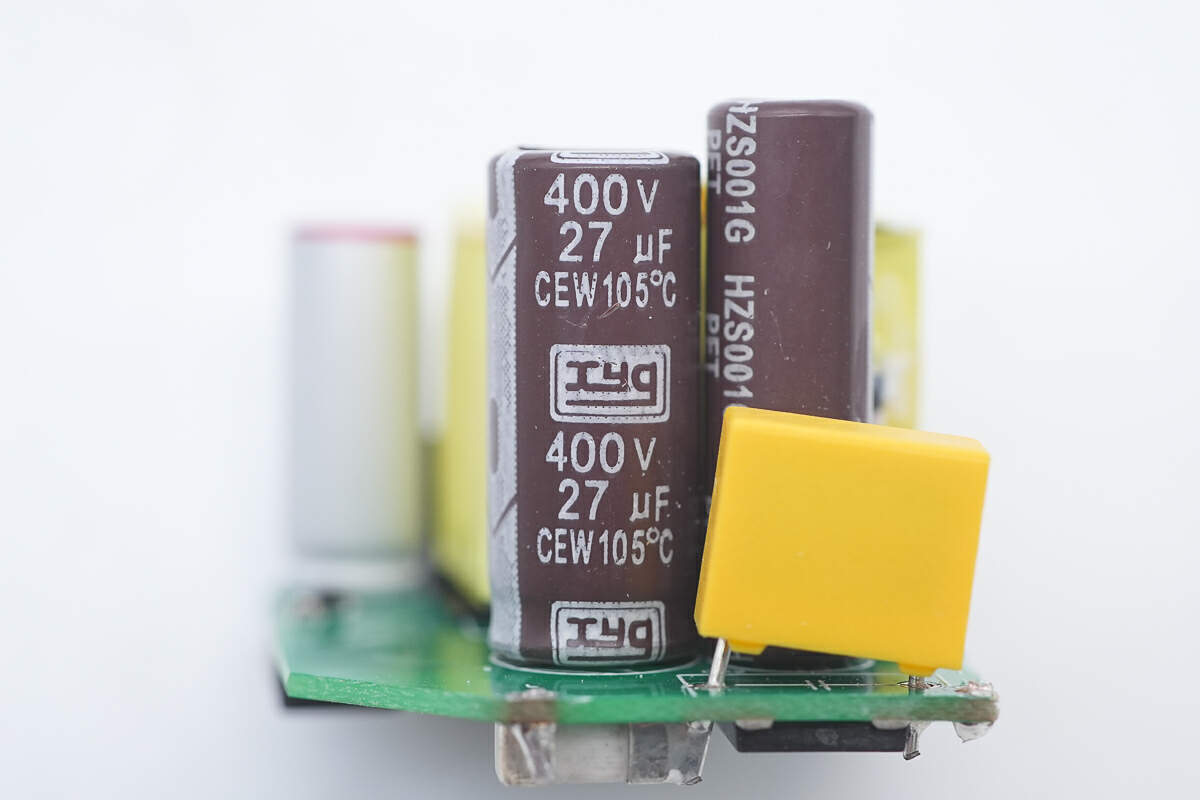

高压滤波电解电容，规格为400V 27μF。

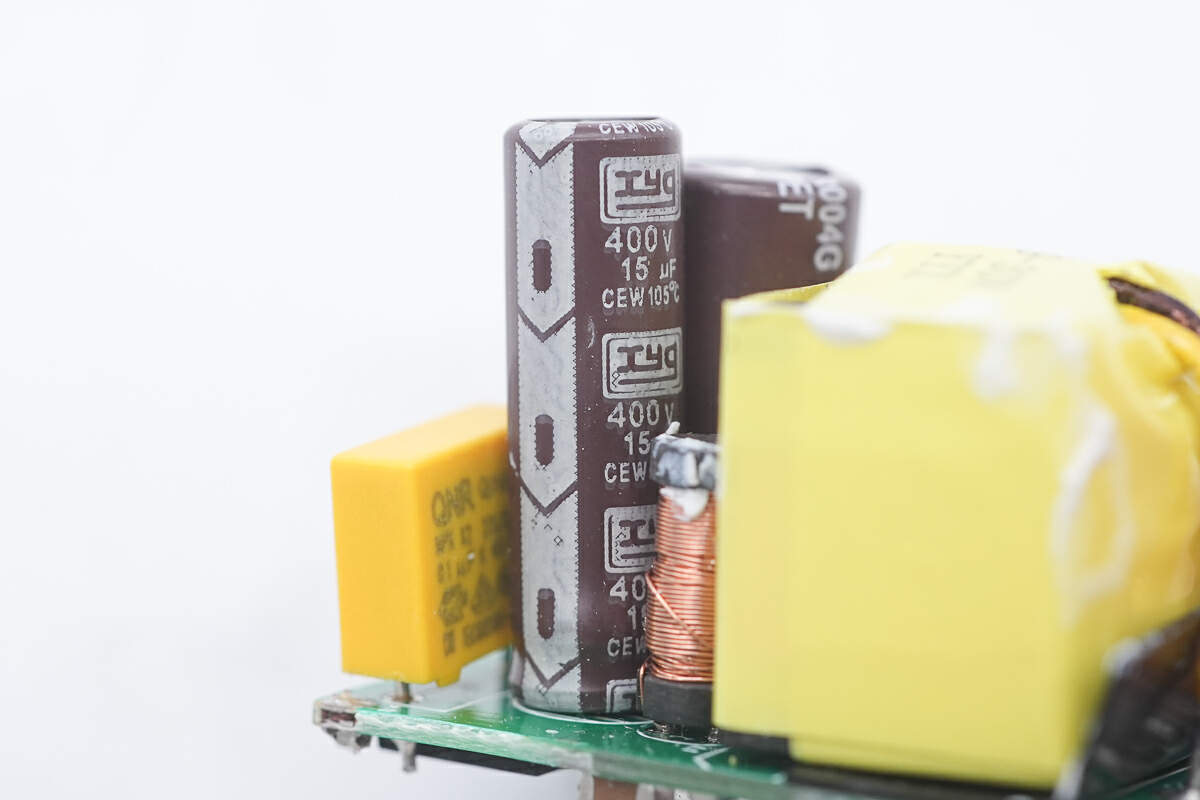

另一颗同品牌高压滤波电容，规格400V 15μF。
工字电感特写。

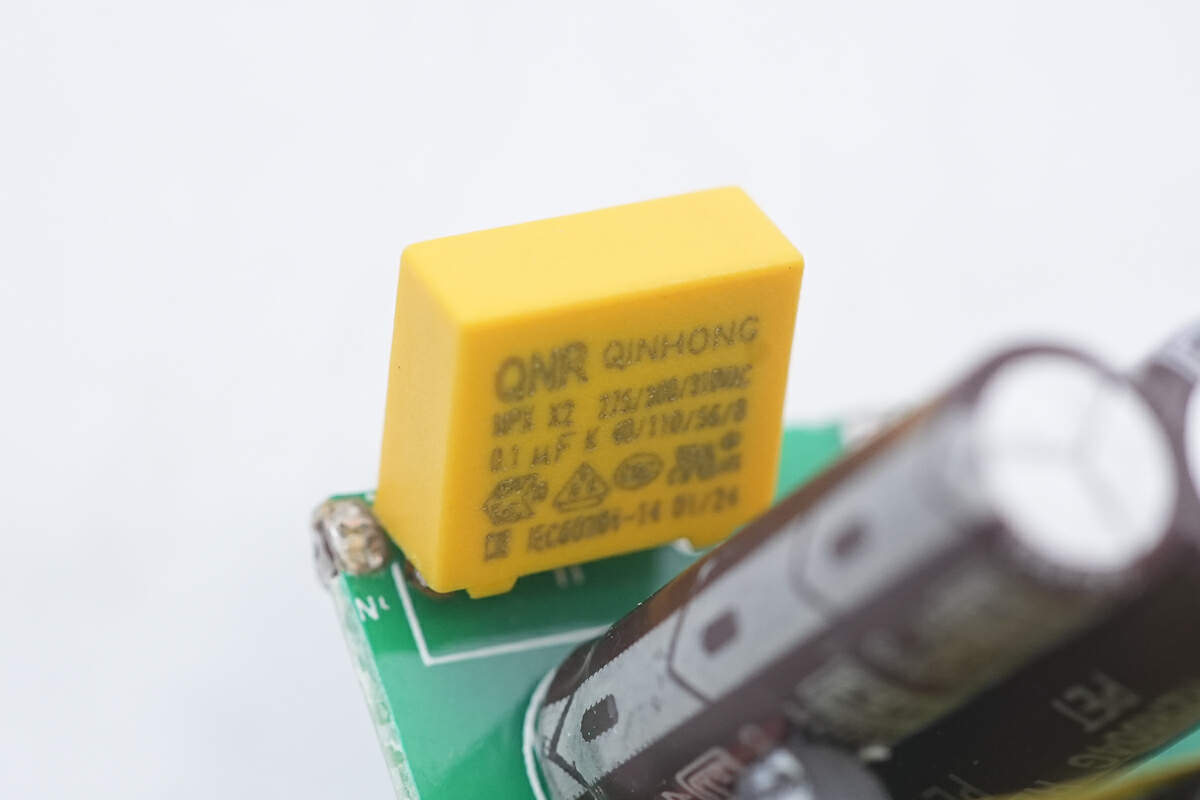

安规X2电容容量0.1μF。

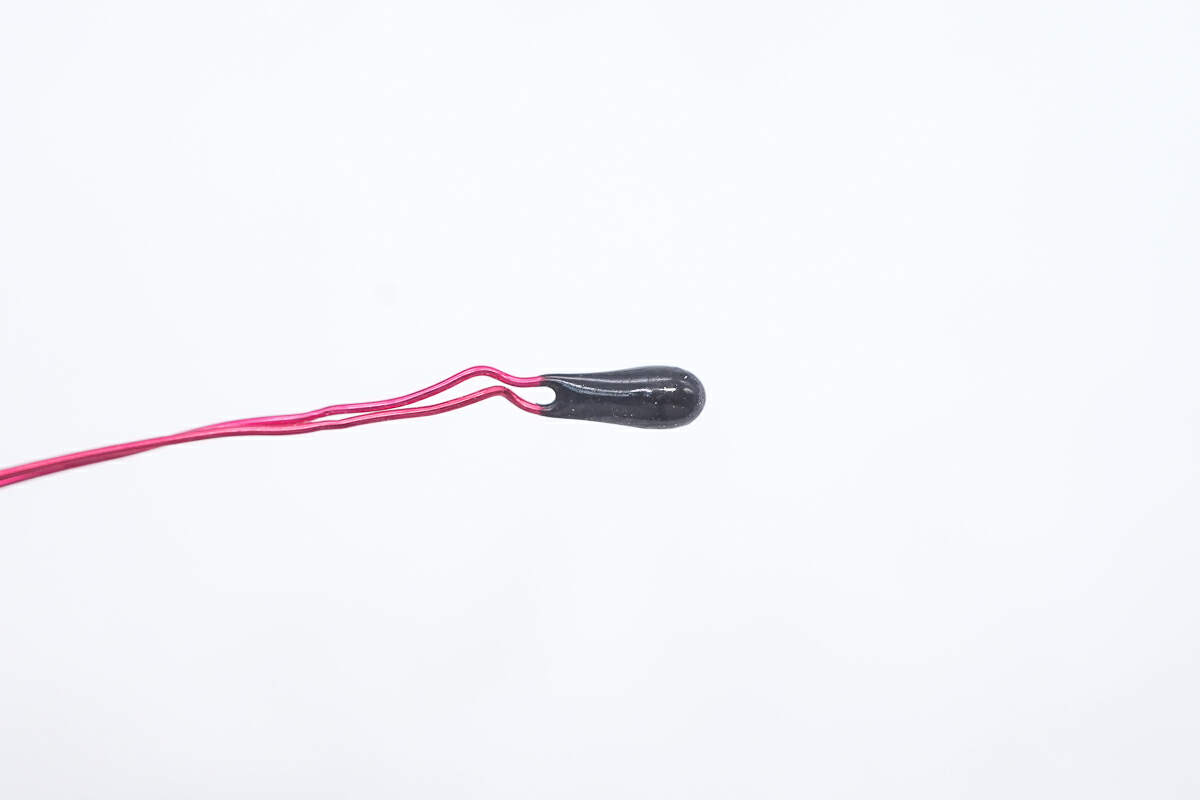

热敏电阻特写，用于电池组温度检测，进行过温保护。

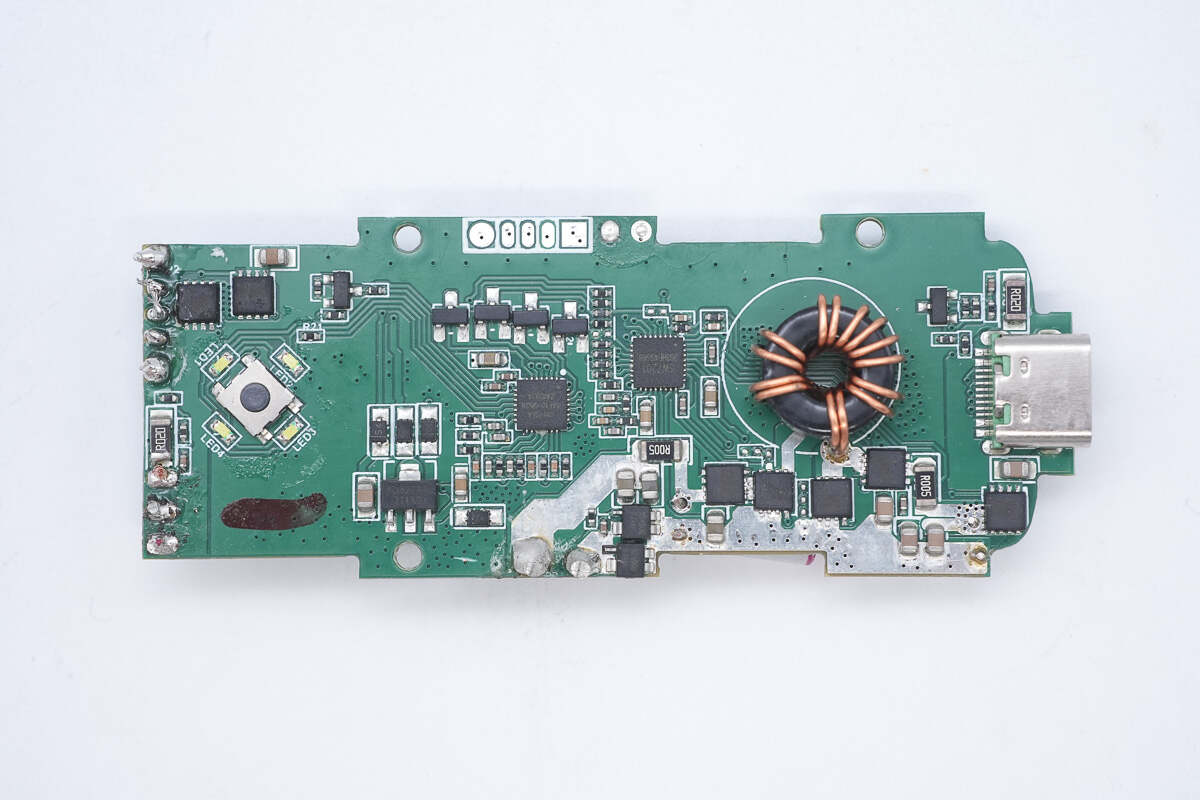

再来看PCBA模块全貌，PCBA模块加锡露铜。从左至右可见两颗VBUS开关管和贴片开关按钮，然后是稳压芯片。中间是协议芯片和升降压控制器，右侧是升降压电路，最右端是一颗USB-C接口及对应的VBUS开关管。

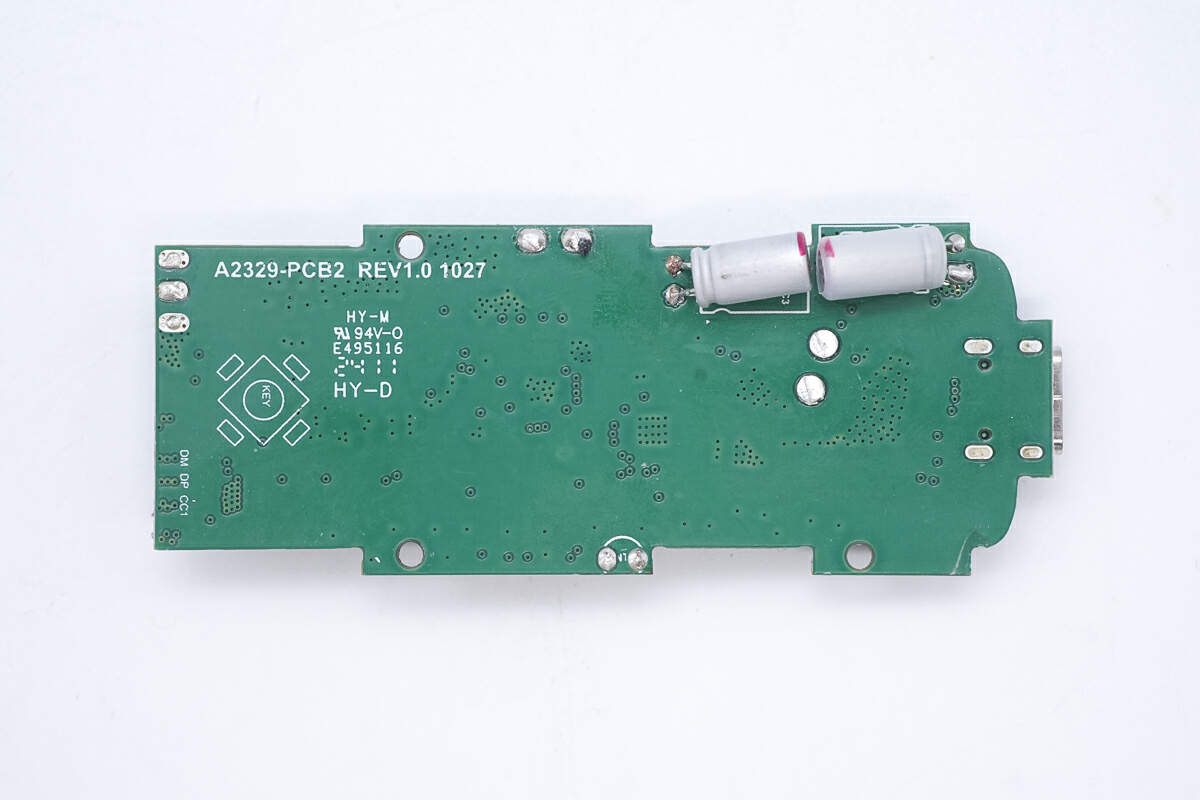

PCBA模块背面可见两颗滤波电容。
移动电源内部使用智融科技SW7201双向同步升降压控制器，用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持 1-4 节电池的充放电管理，支持 I2C 控制，可以提供最大 100W 的功率输出，支持多路输入输出检测及通路驱动，配合 MCU 和协议芯片可组成一个简洁完整的双向快充方案。采用OFN-32封装。

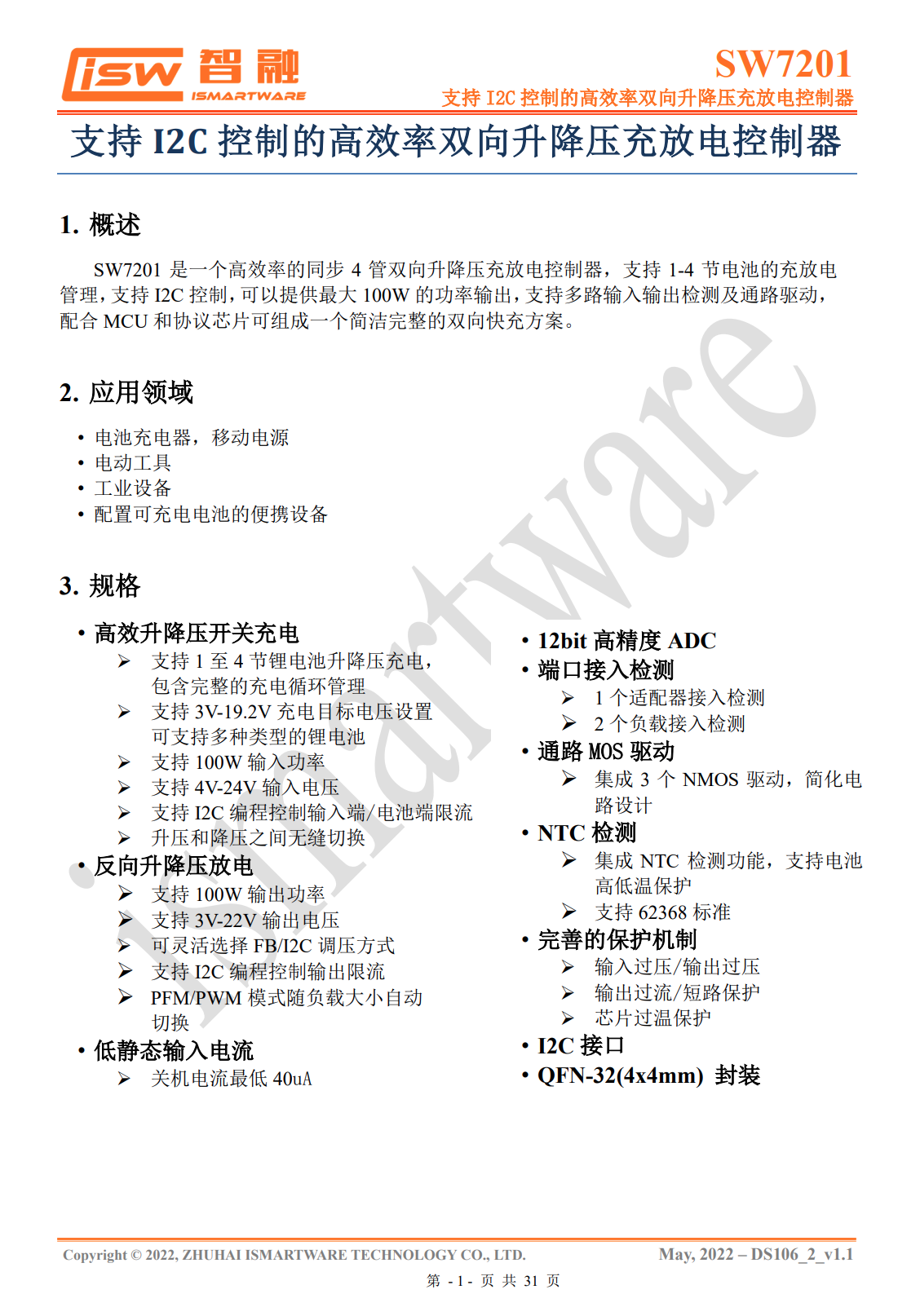

智融SW7201 详细资料。
充电头网拆解了解到，智融科技SW7201此前还被绿联100W 20000mAh双向快充移动电源、
罗马仕20000mAh 45W快充移动电源、备倍电20000mAh 100W快充移动电源、备倍电20000mAh 65W快充移动电源、Mcdodo麦多多超小67W充电宝、积速10000mAh 30W快充移动电源、好斯美Qi2磁吸充电宝、一加SUPERVOOC 100W超级闪充移动电源等产品采用，芯片性能质量获客户一致认可。

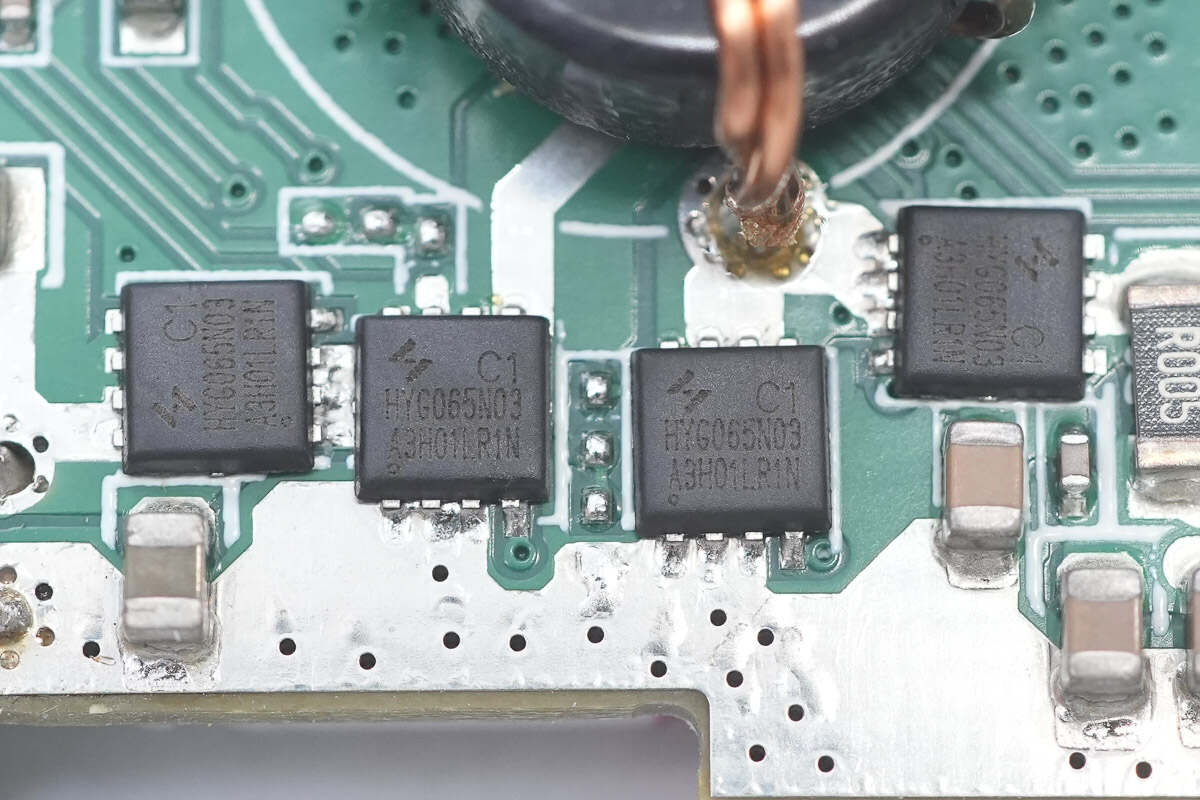

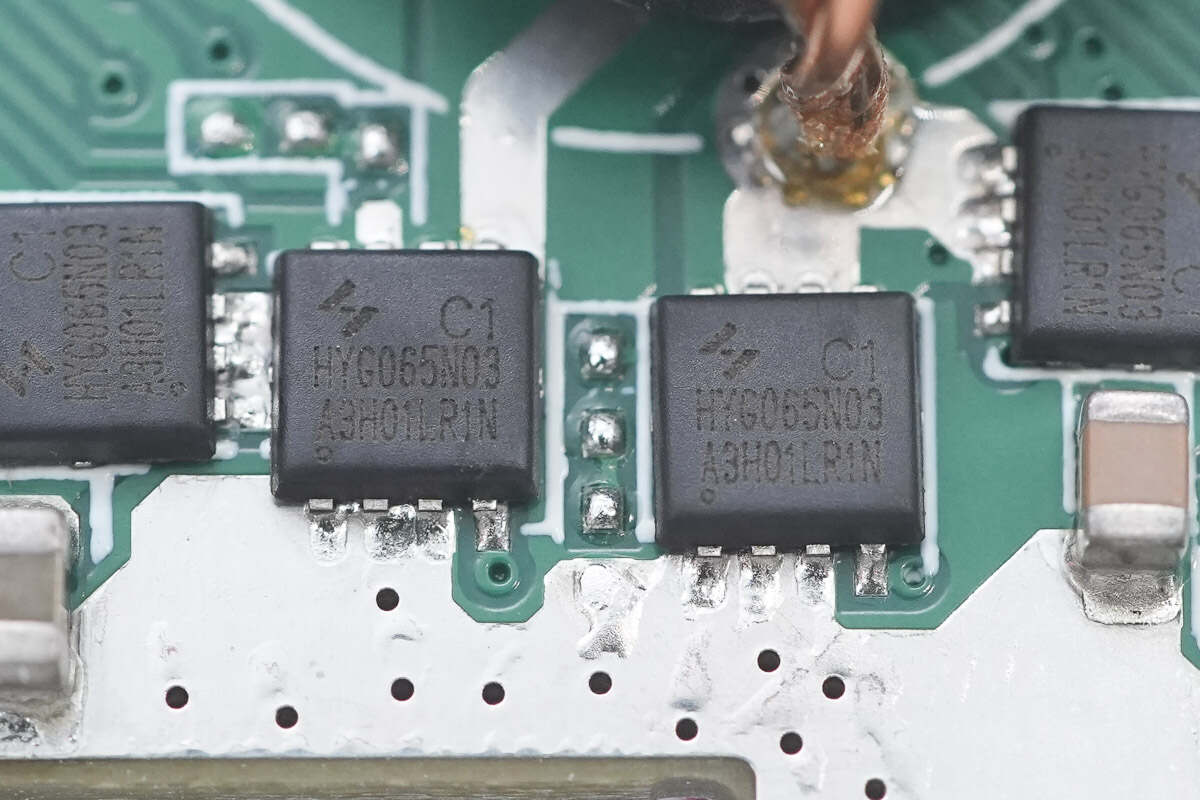

四颗同步升降压开关管组成H桥，配合SW7201进行升降压电路管理。
同步升降压开关管特写，型号HYG065N03LR1C1，来自Huayi华羿微。耐压30V、导阻5.5mΩ、采用PDFN3*3封装方式。
升降压电感特写，采用双线绕制。
协议芯片来自CHIPSEA芯海科技，型号CSU3AF10，是一颗支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。
CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

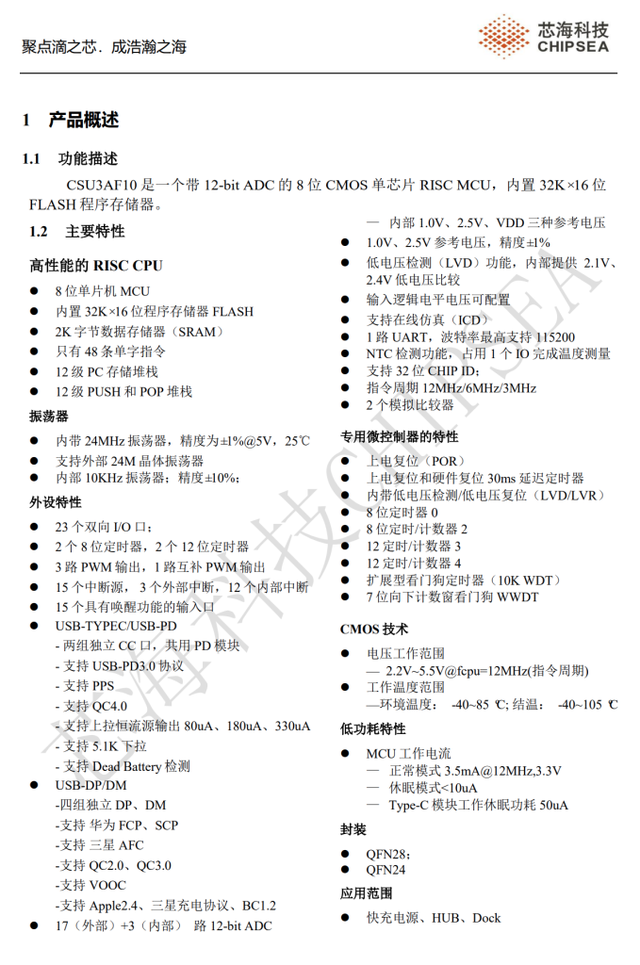

芯海科技 CSU3AF10 资料信息。
输入端滤波电容特写，规格470μF 6.3V。

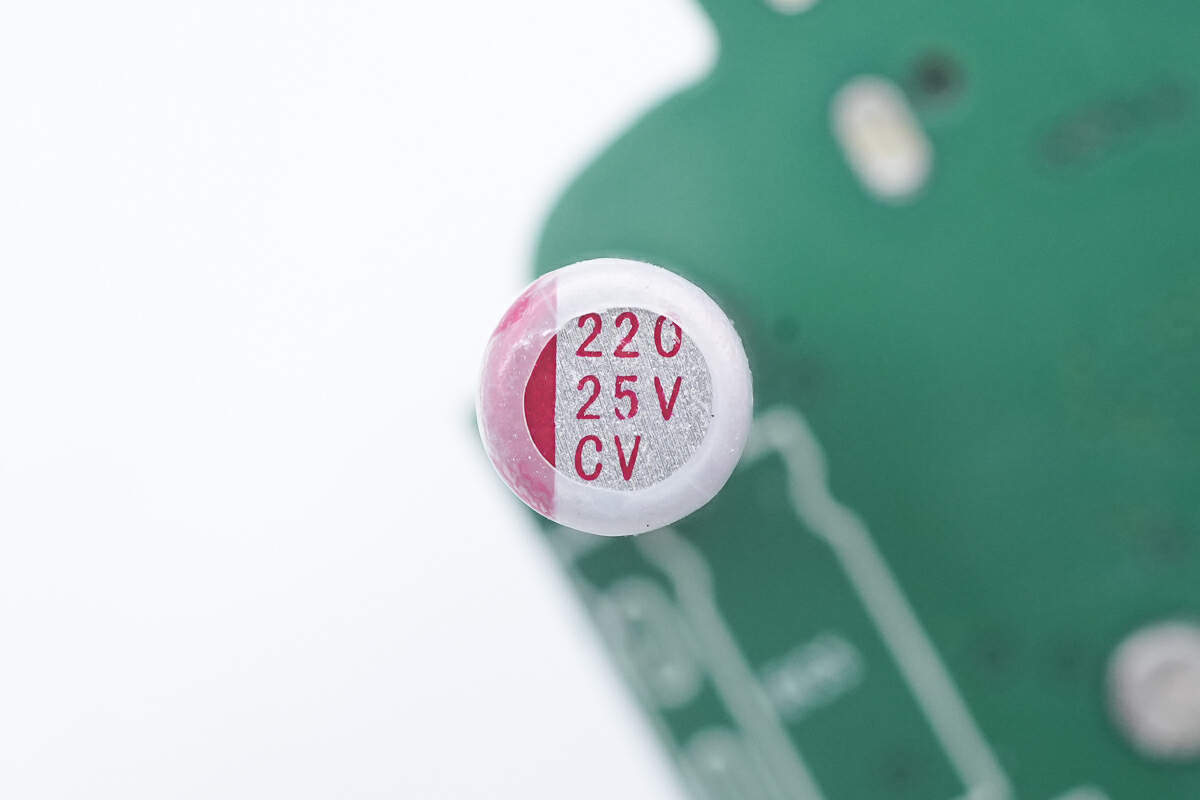

另一颗同品牌输出滤波电容特写，规格220μF 25V。

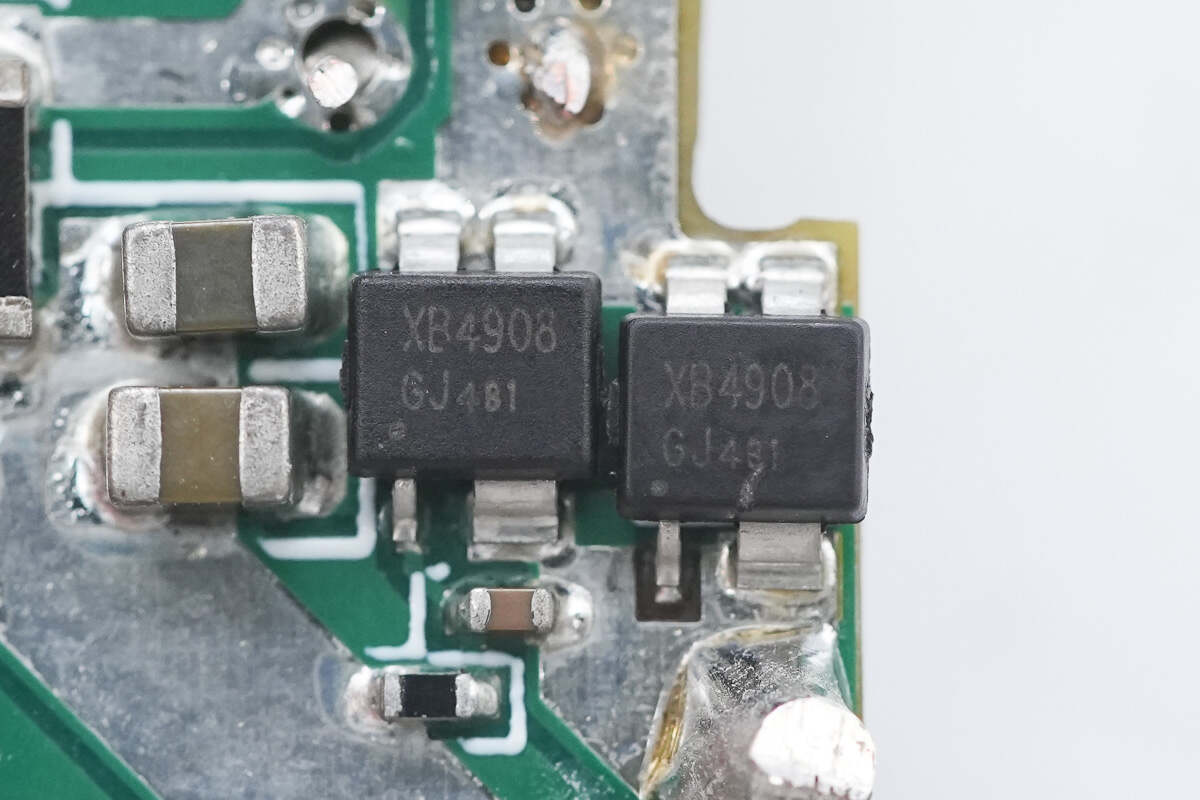

两颗电池保护芯片特写，来自XySem赛芯微，型号XB4908GJ，采用ESN4封装。

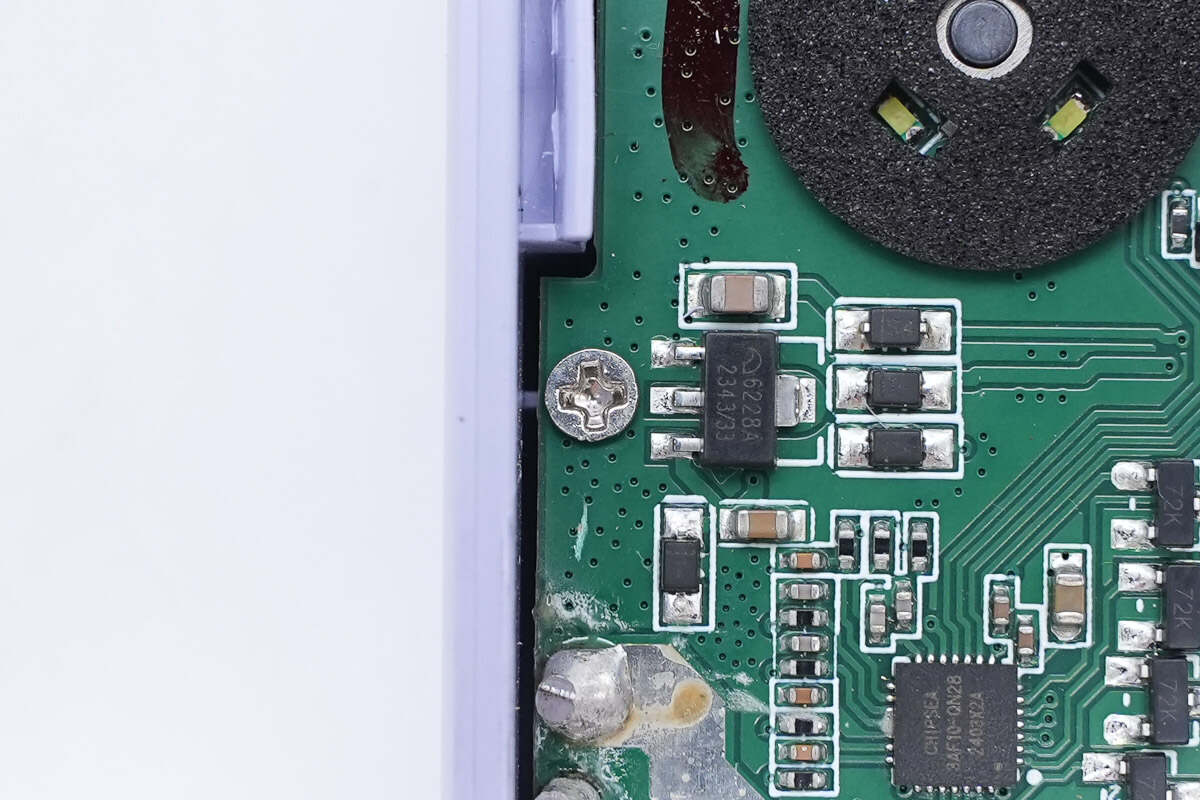

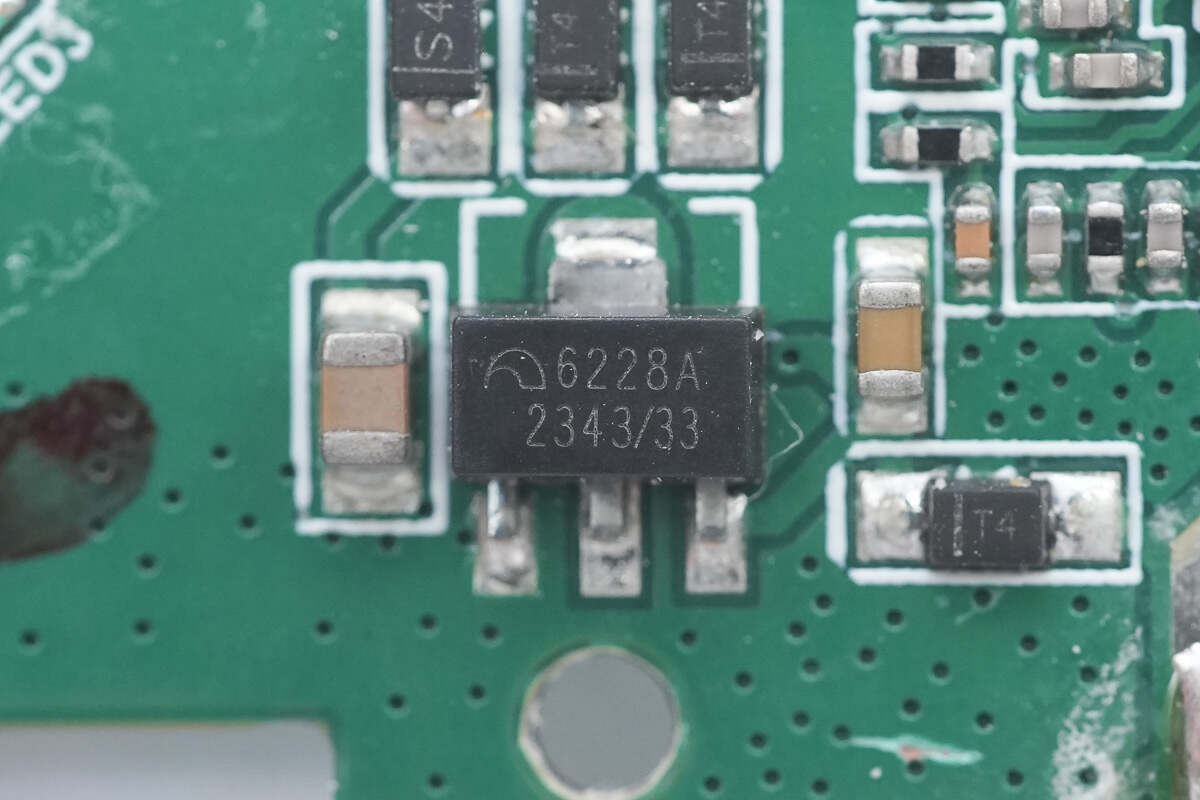

一颗稳压芯片来自MicrOne微盟，型号ME6228，输出电压为1.5~12V，采用SOT89封装。

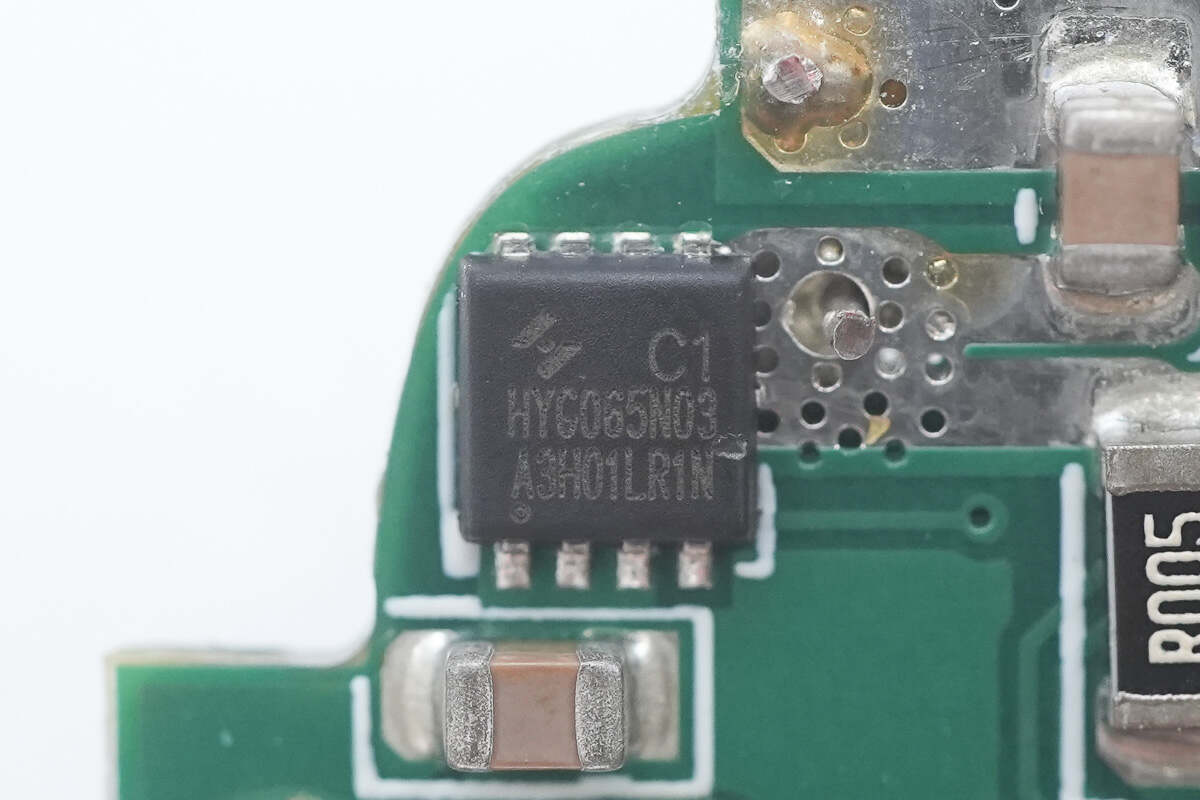

一颗VBUS开关管特写，同样为型号HYG065N03LR1C1，来自Huayi华羿微。负责USB-C接口输出控制。

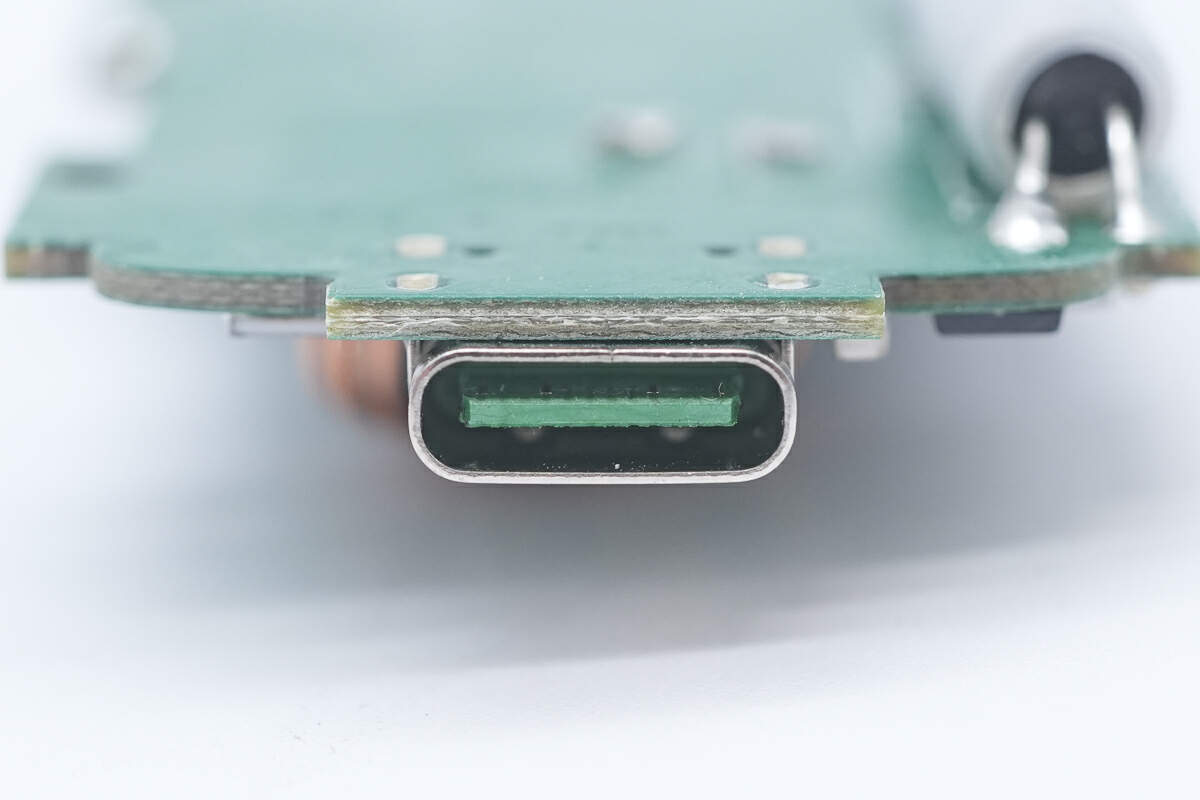

USB-C口特写，绿色胶芯不露铜。

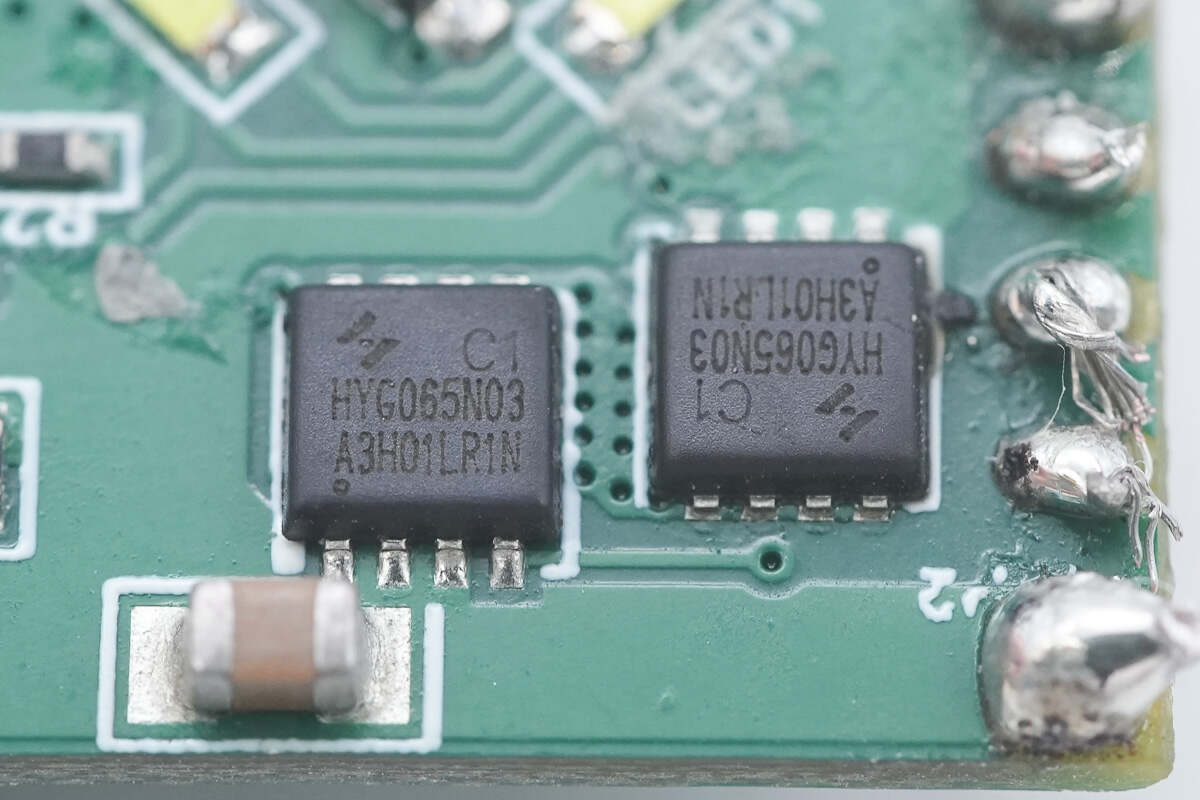

另外两颗同型号VBUS开关管，用于USB-C自带线输出控制。

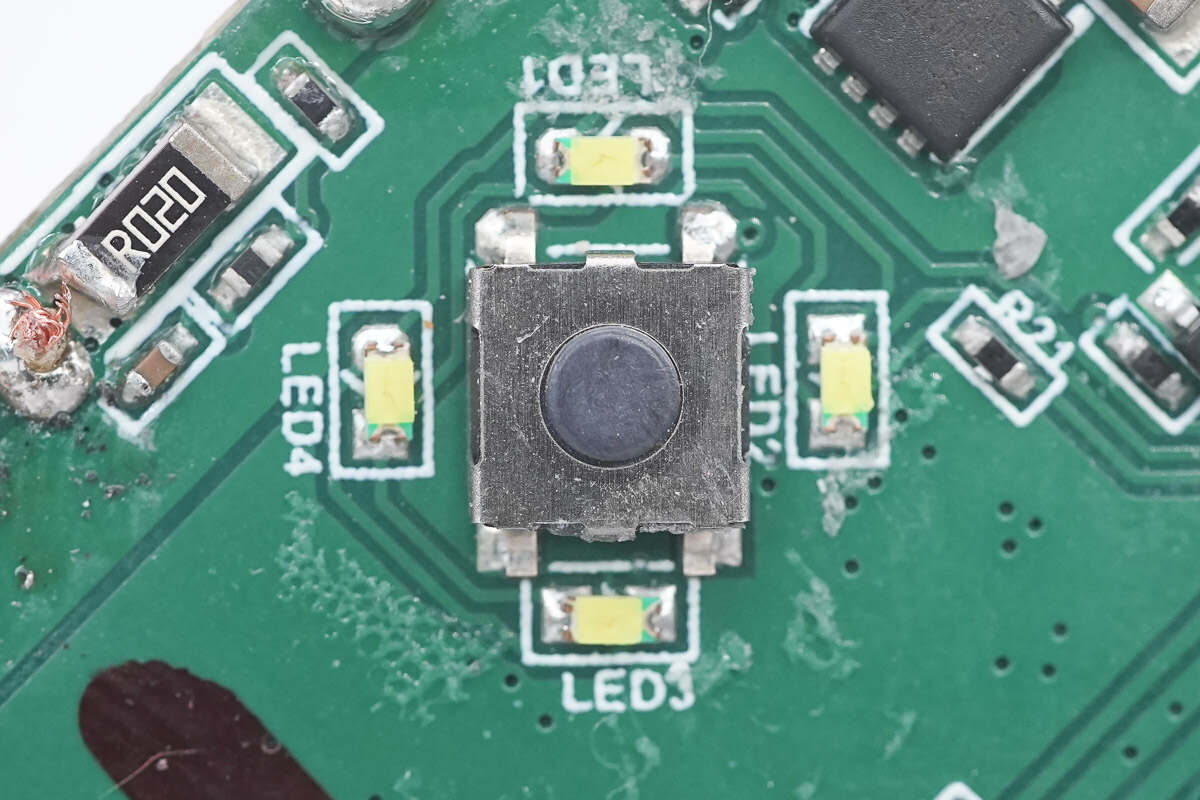

贴片开关按钮特写。

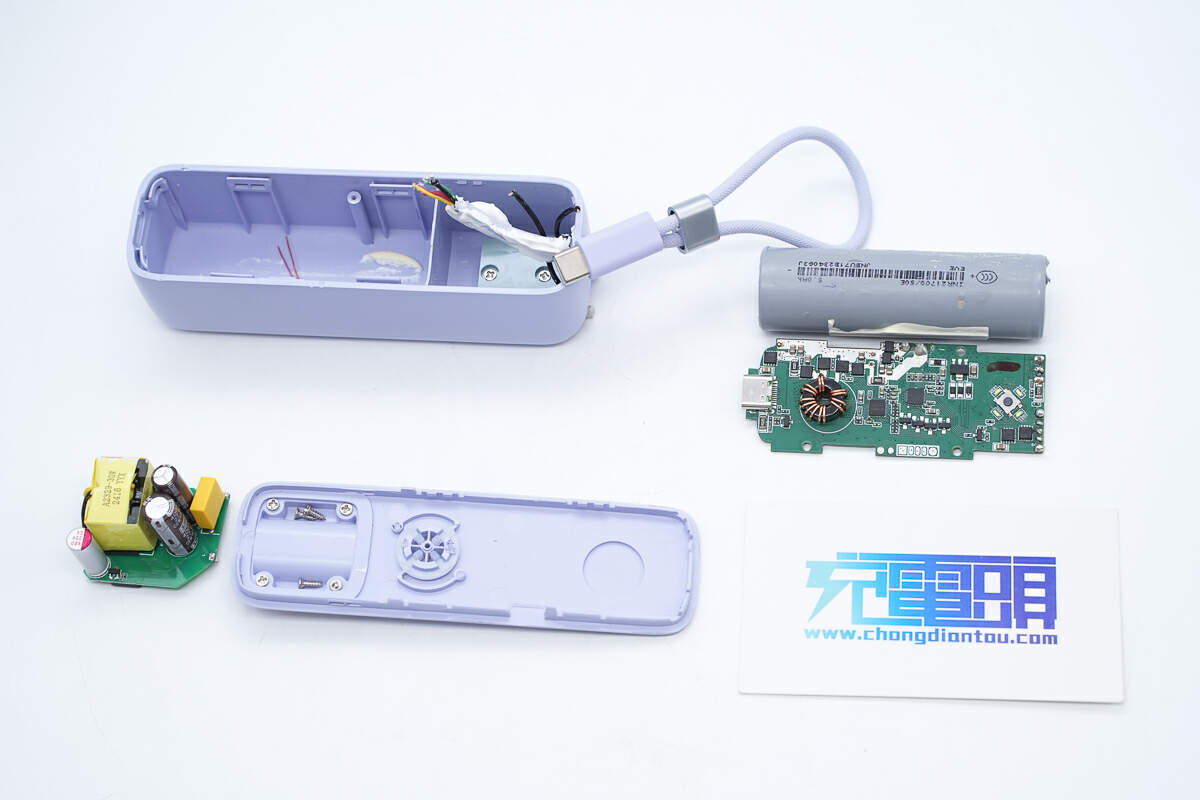

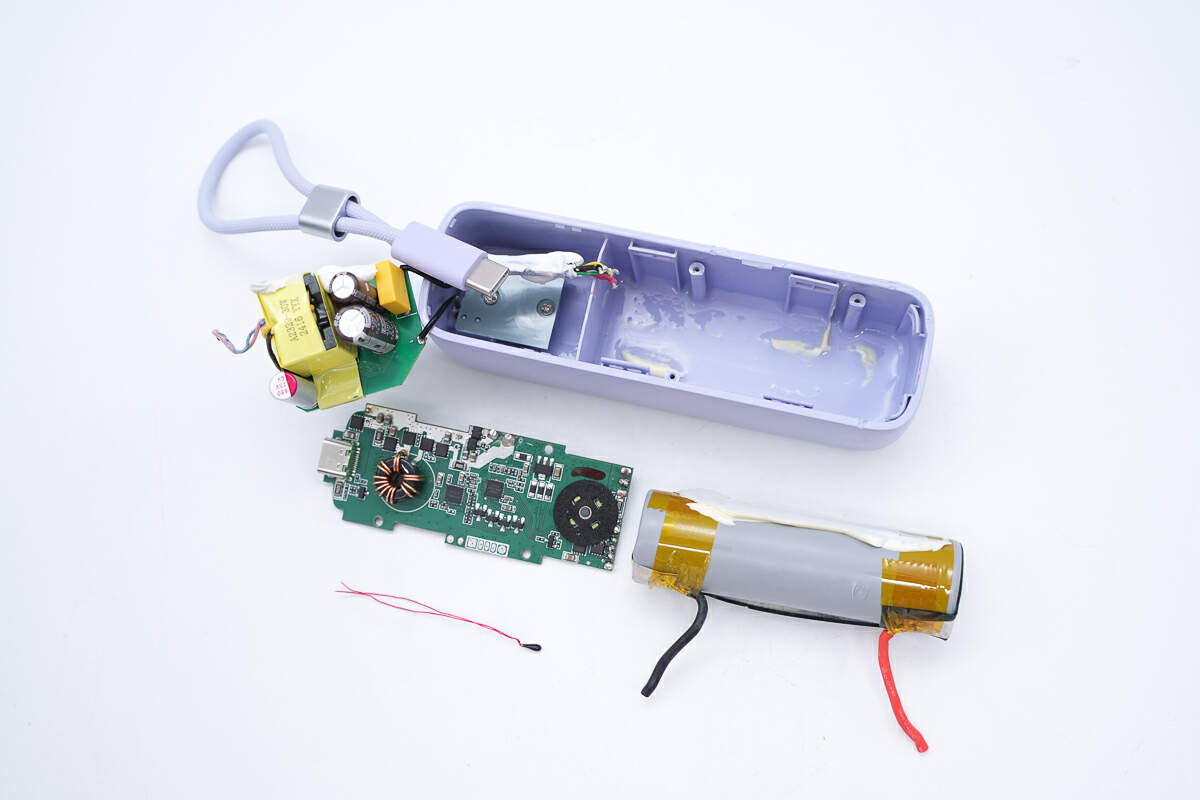

全部拆解完毕，来张全家福。
充电头网总结

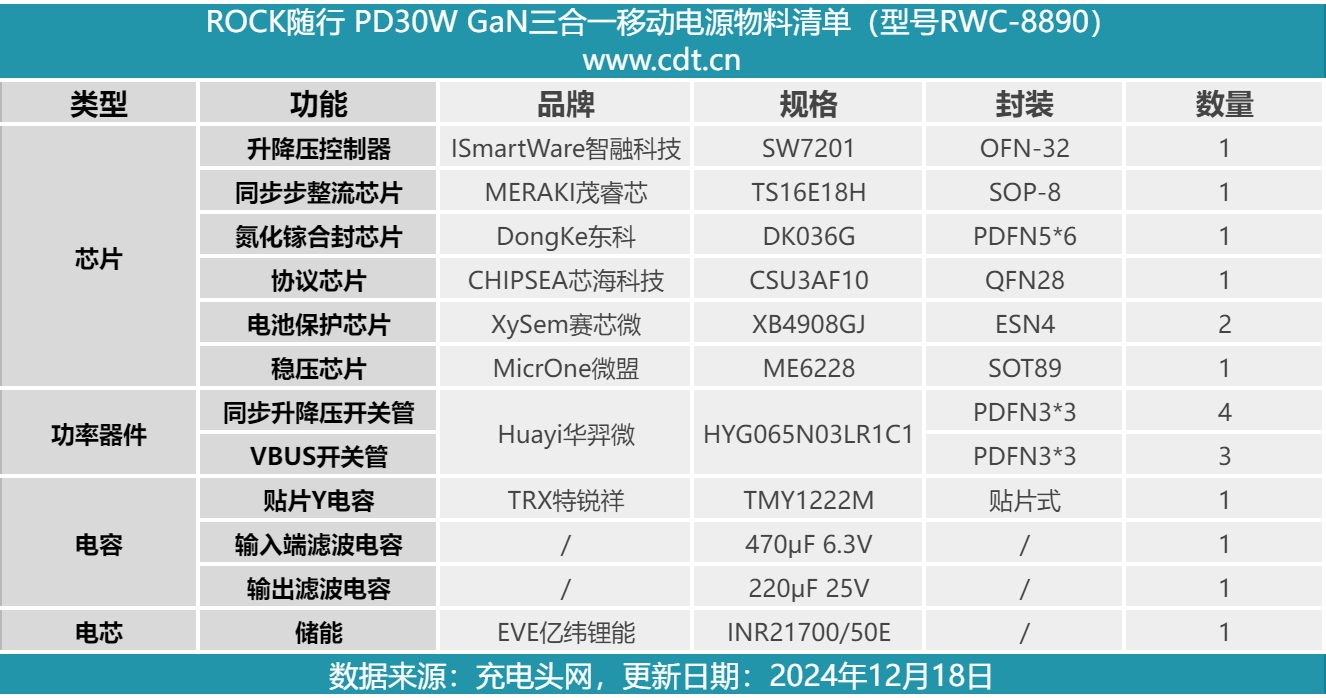

最后附上ROCK随行 PD30W GaN三合一移动电源的物料清单，方便大家查阅。
ROCK这款三合一移动电源造型轻巧可爱，颜值颇高。配备90°可折叠国标插脚，搭载一个USB-C接口和一根USB-C充电线，均支持PD 30W双向快充，出门在外，携带该三合一产品，基本能满足充电需求，可以说功能性极强。
充电头网通过拆解发现，电源内置1节亿纬锂能21700电芯，电芯型号INR21700/50E，标称电压3.65V，支持最高3C放电，配备赛芯微的电池组保护芯片进行保护。
内部的升降压控制器，采用智融科技SW7201，是一个高效率的同步 4 管双向升降压充放电控制器，支持 1-4 节电池的充放电管理和I2C 控制，搭配芯海科技的协议芯片CSU3AF10，进行充放电管理。此外，壳体内部对充电器模块和移动电源PCBA模块进行分区，模块间通过导线焊接连接，连接处打胶加固，内部结构稳定可靠。
