前言

充电头网最近拿到了ASPIRER备倍电两款大容量大功率移动电源，两款产品外观设计以及接口配置都一样，但功率分别是100W和65W。充电头网本期就对备倍电65W快充移动电源进行拆解，看看这款内部设计有何不同。

此前充电头网已经对备倍电20000mAh 100W快充移动电源进行了拆解，欢迎查阅。

备倍电65W快充移动电源开箱

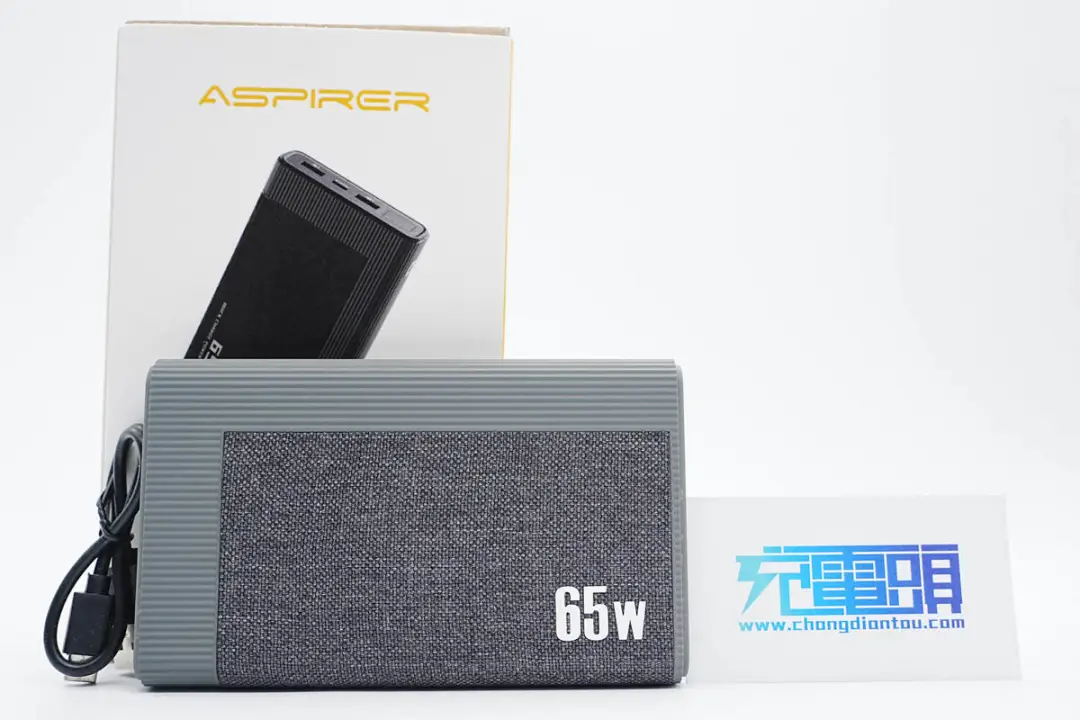

包装盒正面印有产品品牌、外观、名称以及卖点，品牌与名称改用黄色配色。


背面印有过充保护、过流保护、过温保护、过放保护、过压保护、过功率保护、电芯保护、短路保护8大标识和参数信息。


包装内含移动电源和A to C数据线。

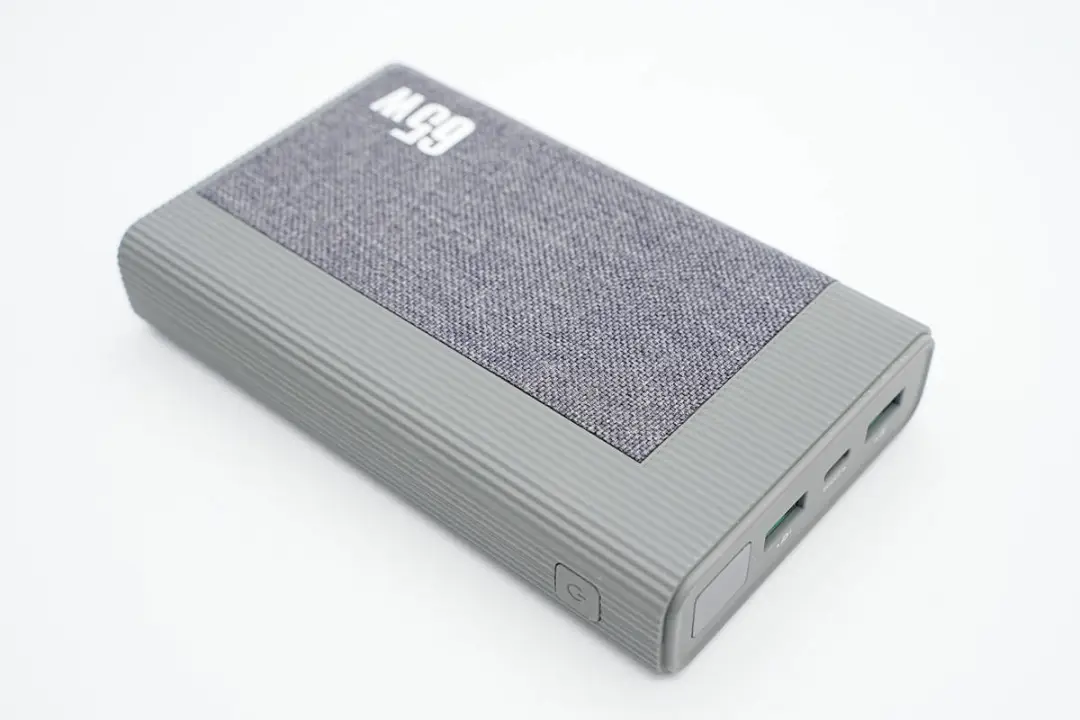

备倍电65W快充移动电源整体外观以及外壳表面设计都和此前拆解的100W快充移动电源的一样。

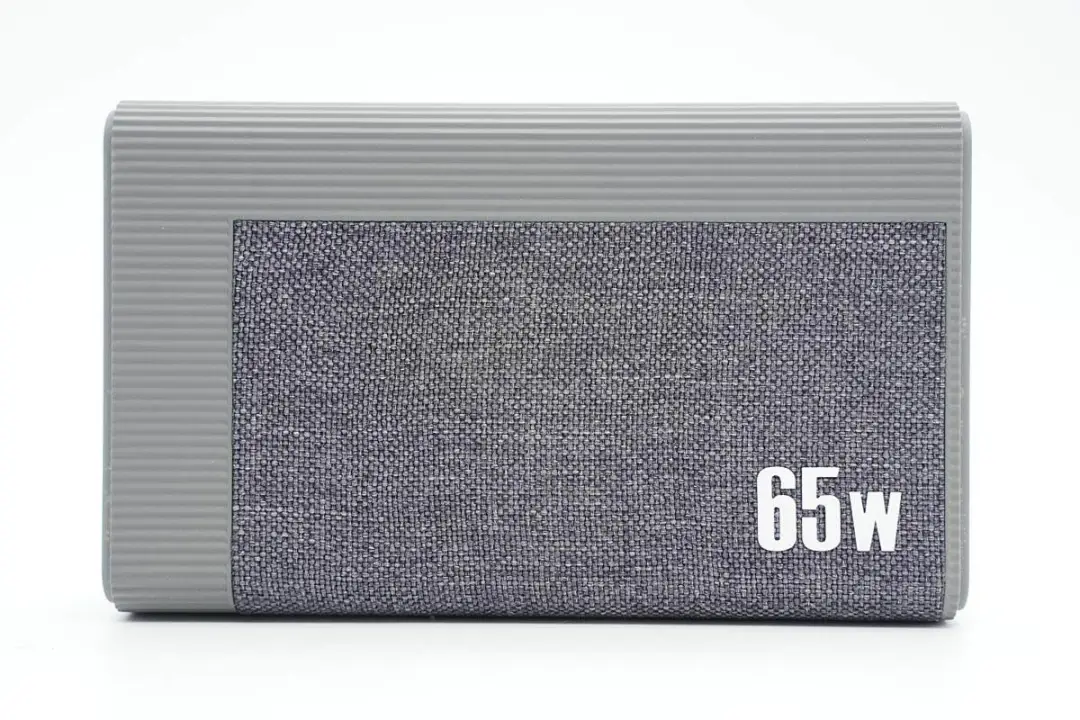

不过机身正面贴的是65W字样，还是很容易分辨的。

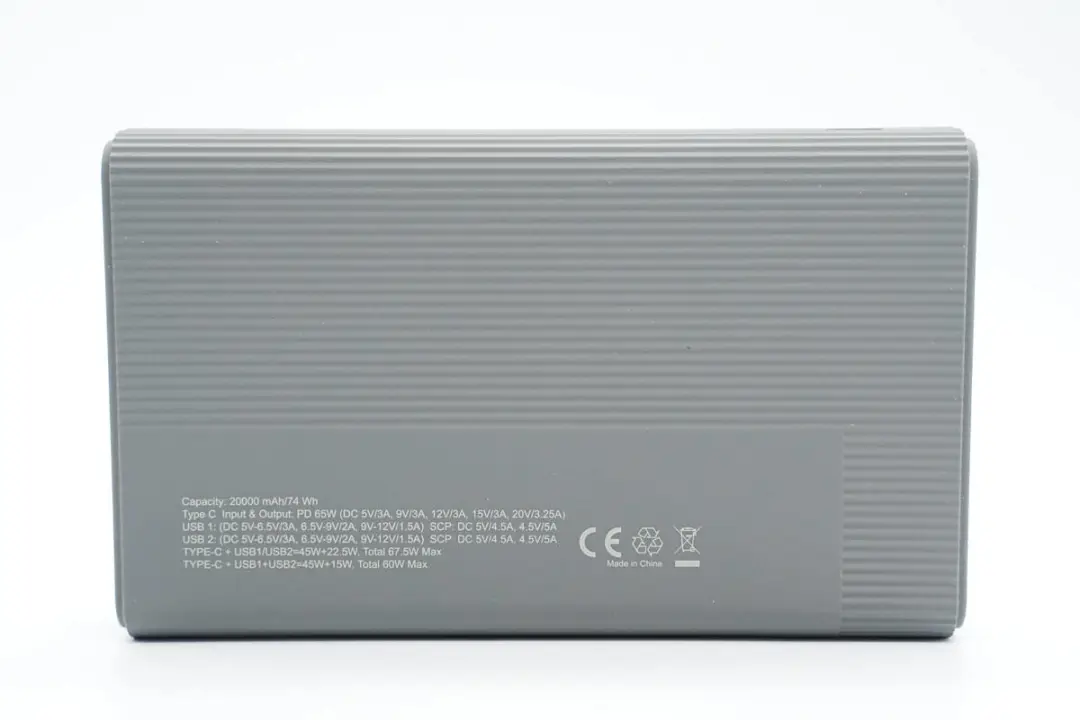

背面印有产品参数
容量：20000mAh/74Wh
USB-C输入/输出：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB 1/2输出：5-6.5V3A、6.5-9V2A、9-12V1.5A、5V4.5A、4.5V5A
USB-C+USB 1/2：45W+22.5W
USB-C+USB 1+USB 2：45W+15W
产品通过了CE认证。

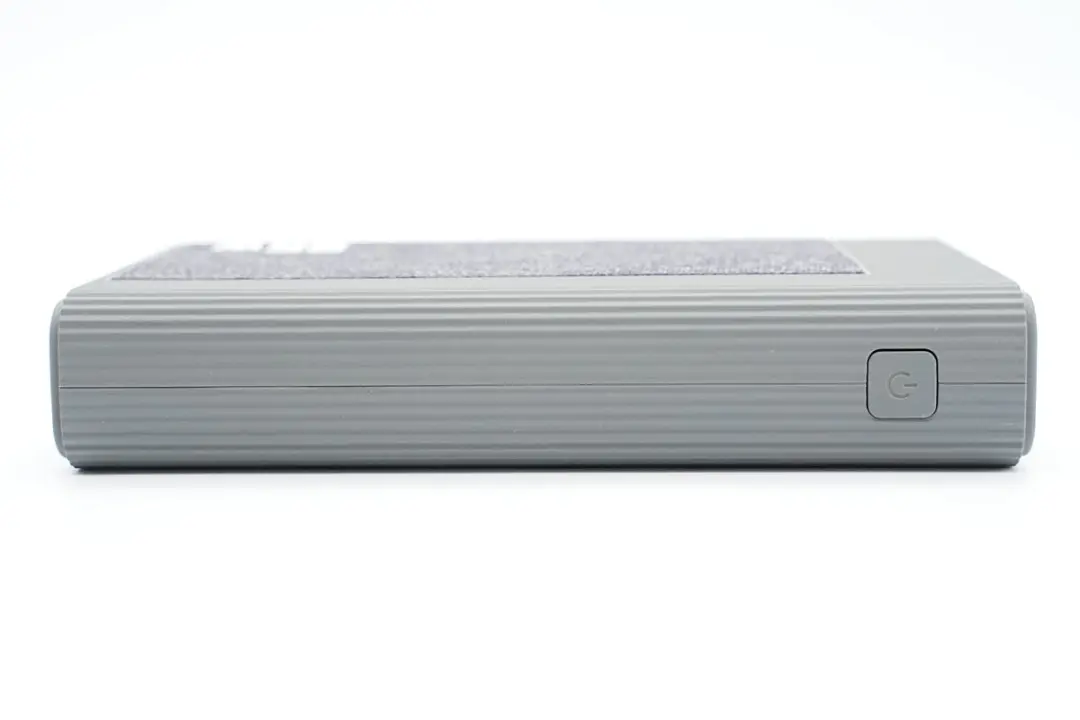

机身侧面设有电源键。

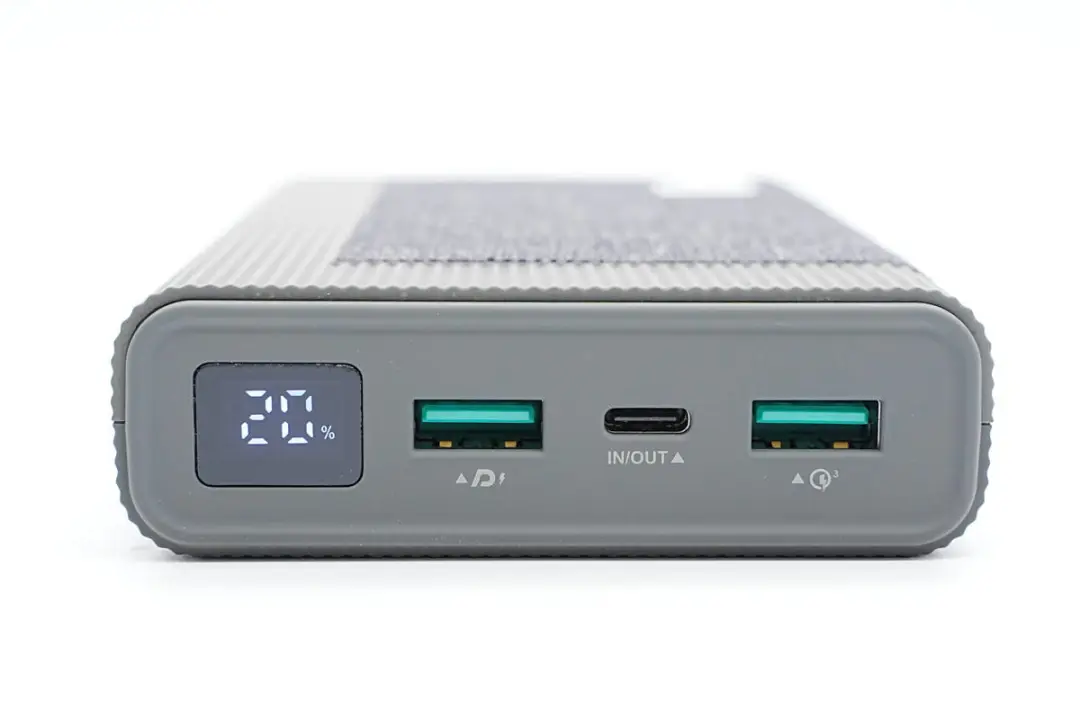

顶部同样设有电量数显屏以及2A1C三个USB接口。

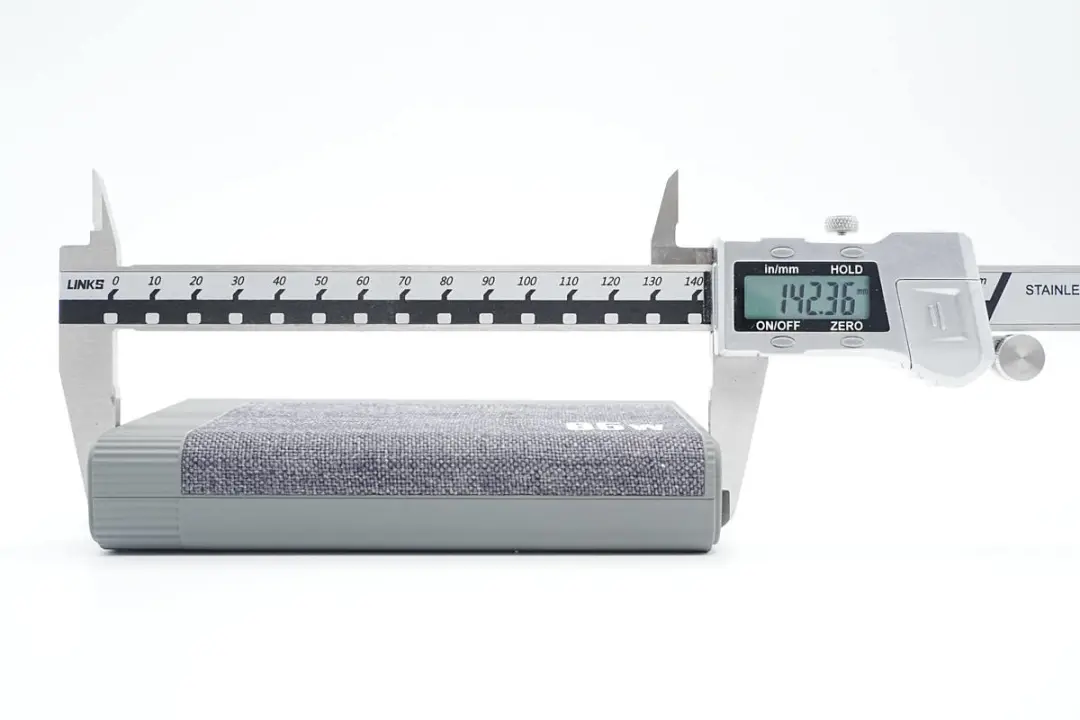

测得移动电源机身长度为142.36mm。

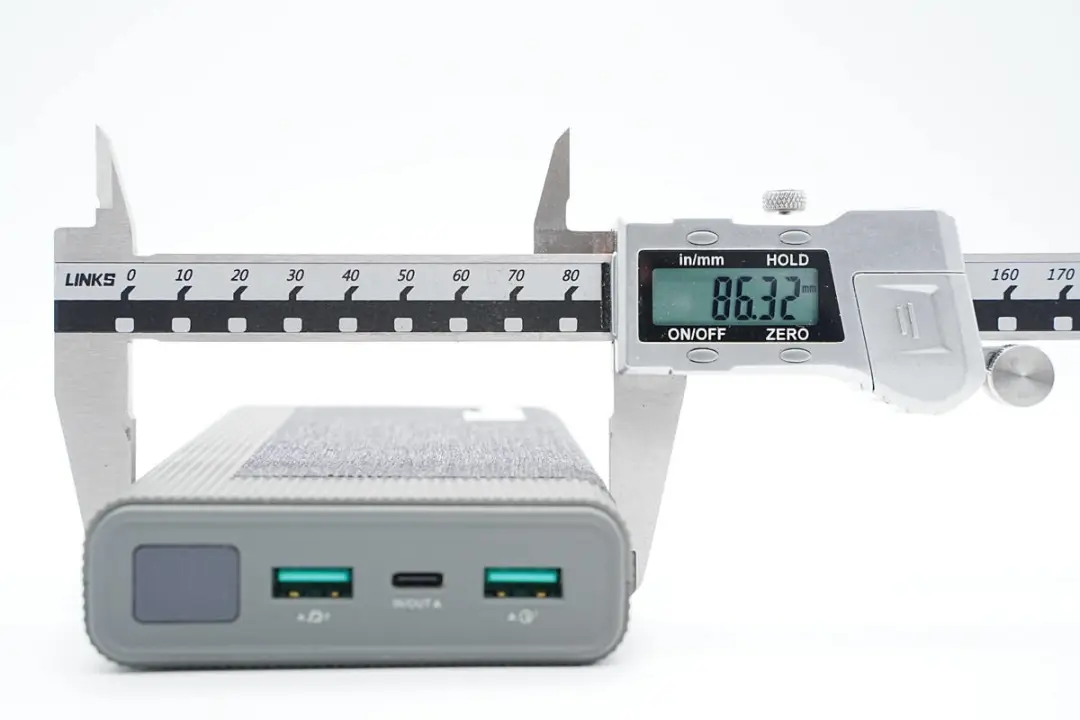

宽度为86.32mm。

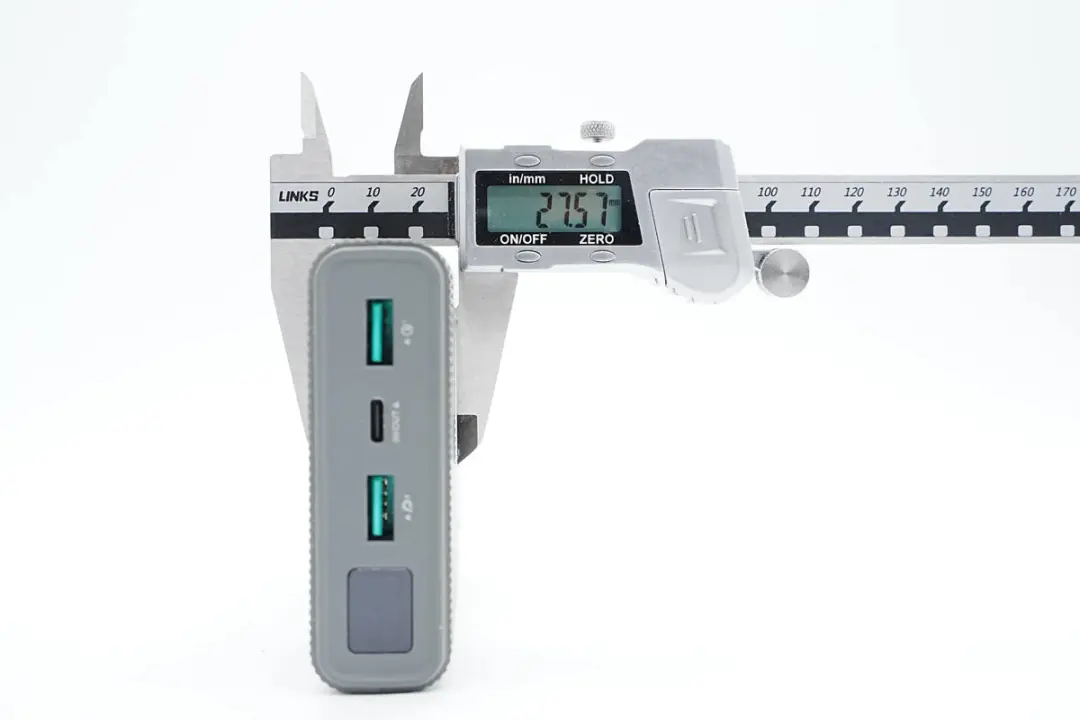

厚度为27.57mm。

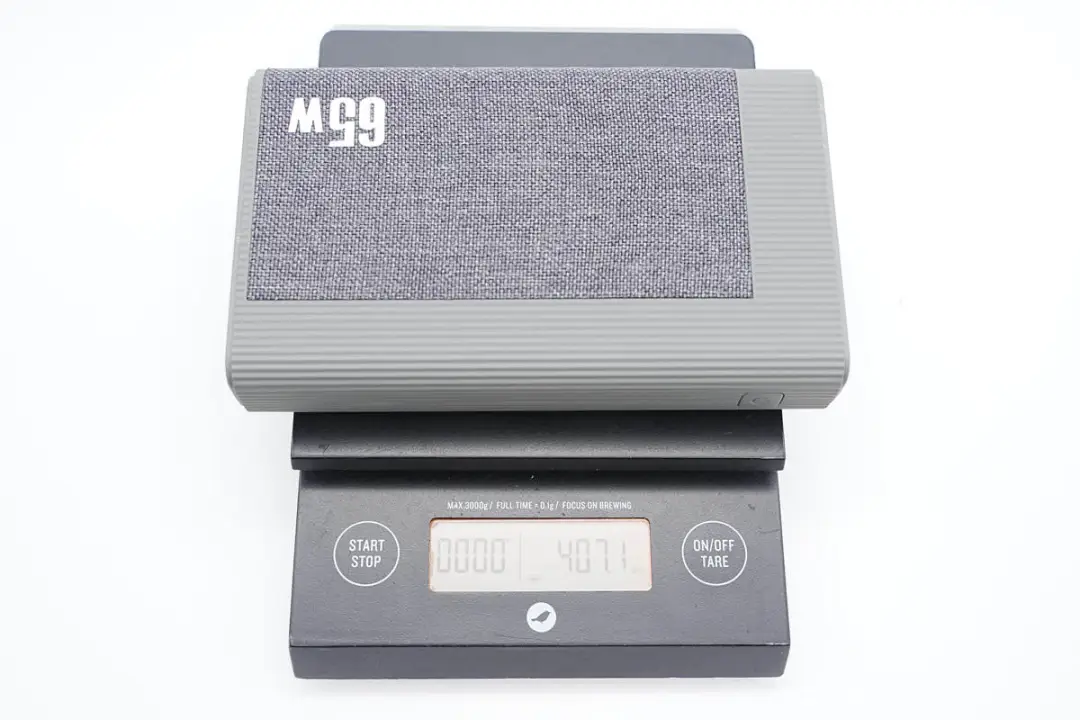

净重约为407g。

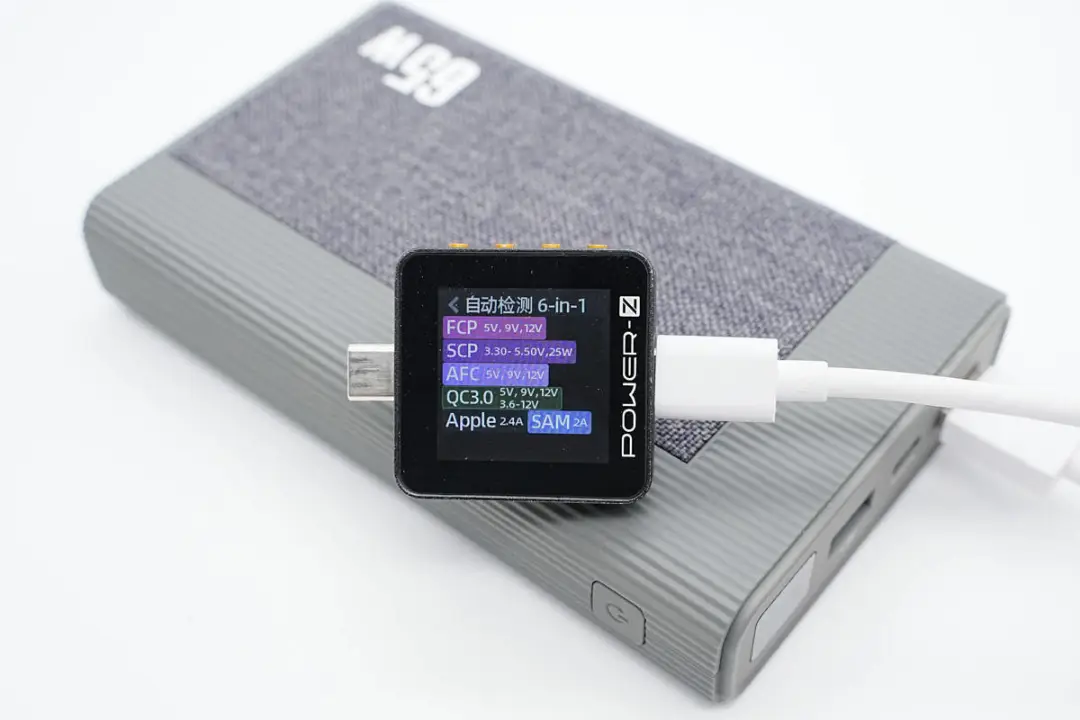

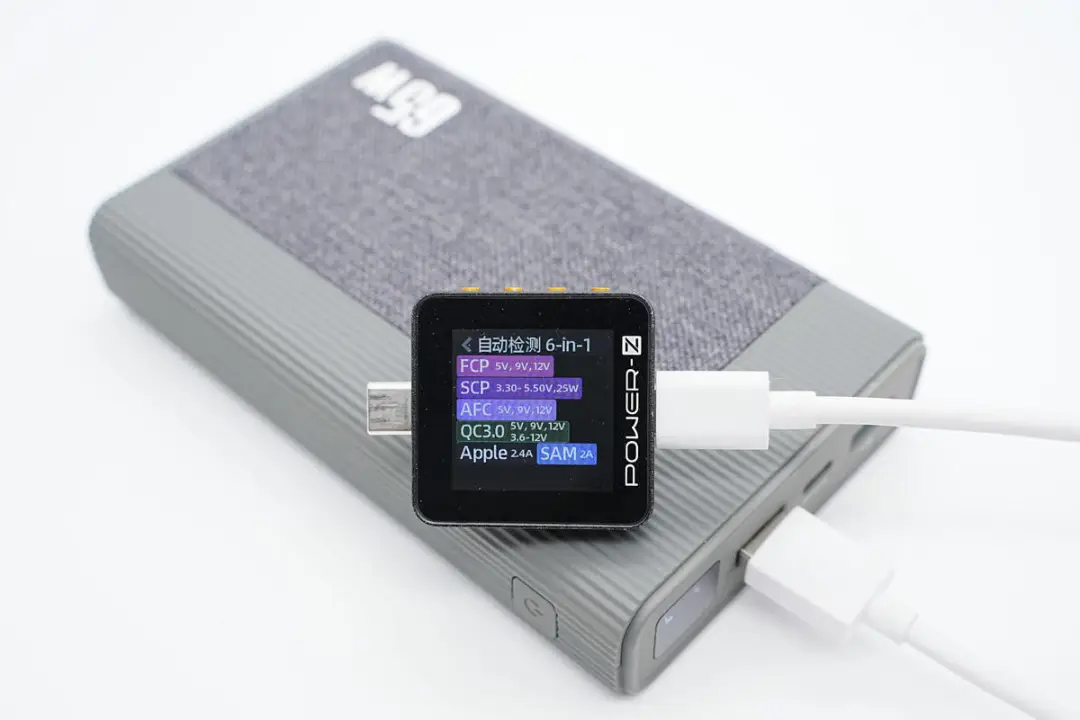

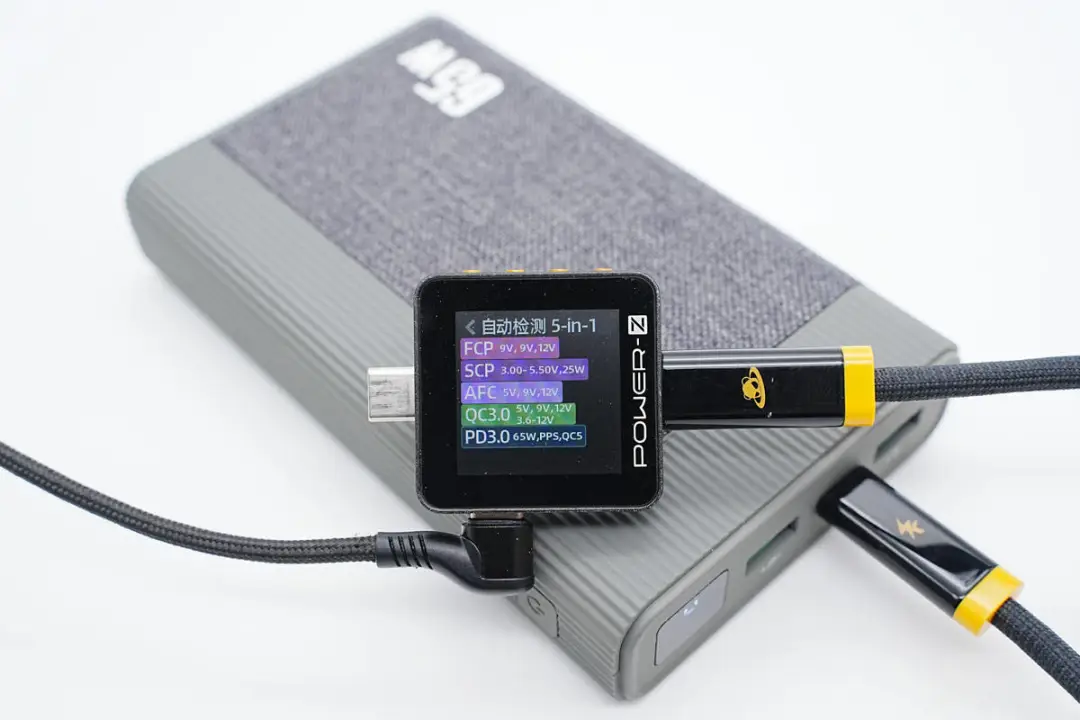

使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC5快充协议。

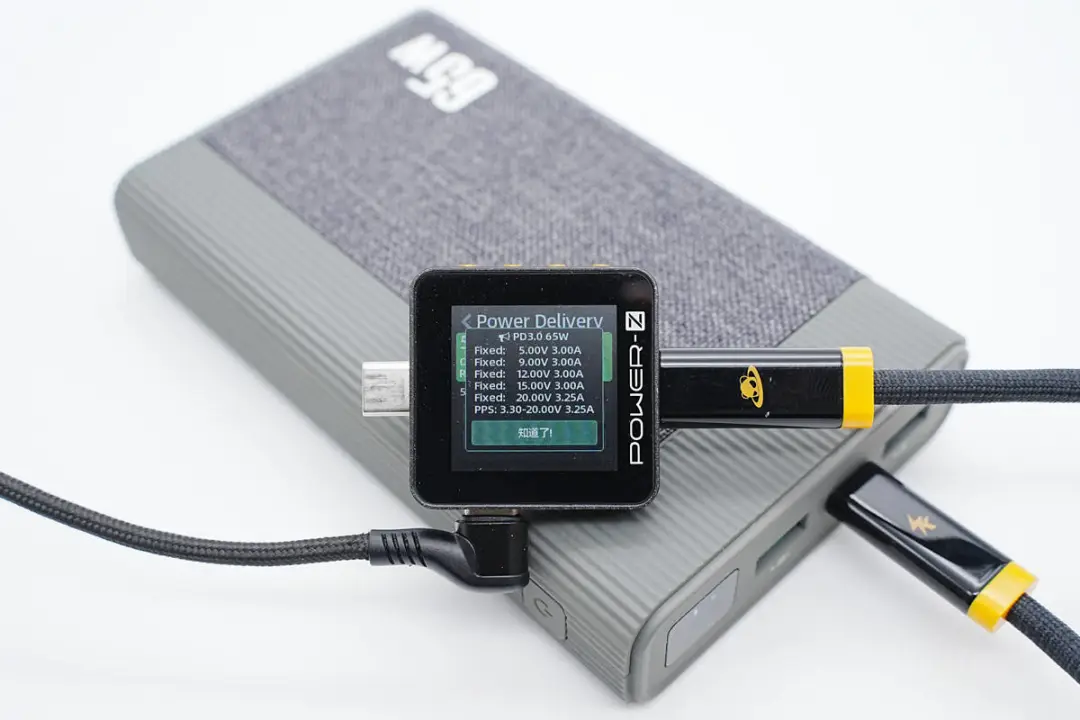

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-20V3.25A一组PPS电压档位。


另外测得USB-A口支持FCP、SCP、AFC、QC3.0、Apple 2.4A、Samsung 5V2A充电协议。



测得另一个USB-A口兼容协议一样。

备倍电65W快充移动电源拆解

对备倍电65W移动电源的外观以及性能有了基本了解后，下面继续对其进行拆解，看看内部做工用料如何。

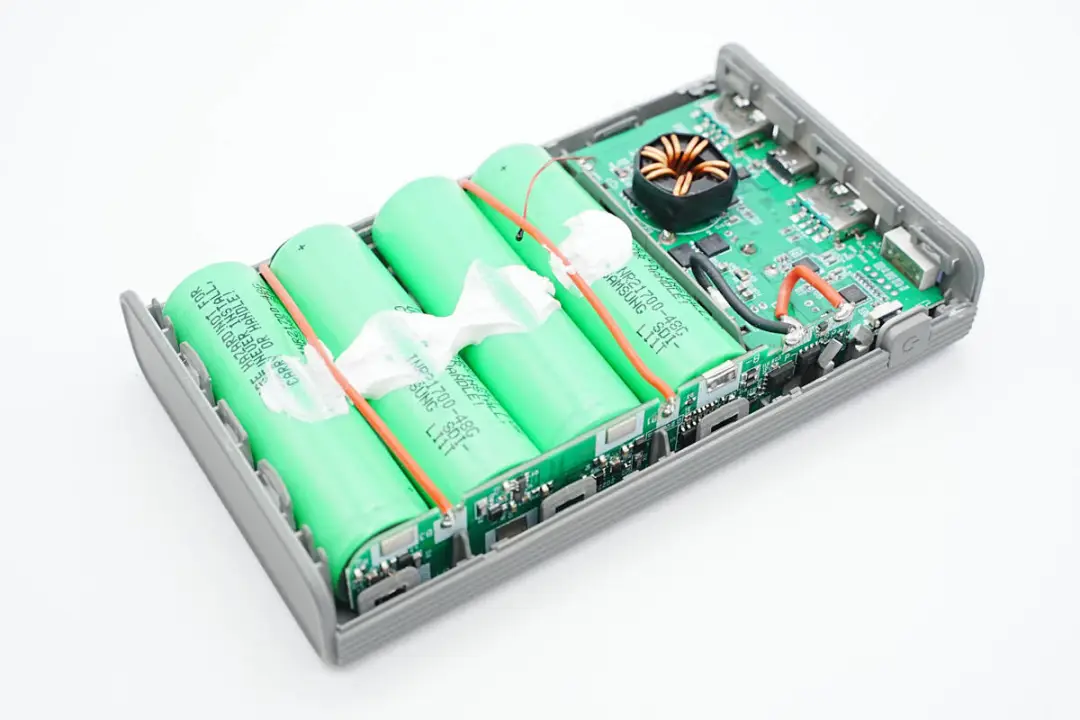

沿外壳接缝拆开移动电源外壳，采用卡扣固定封装，电池打胶加固。


内部一侧设有电池保护板。

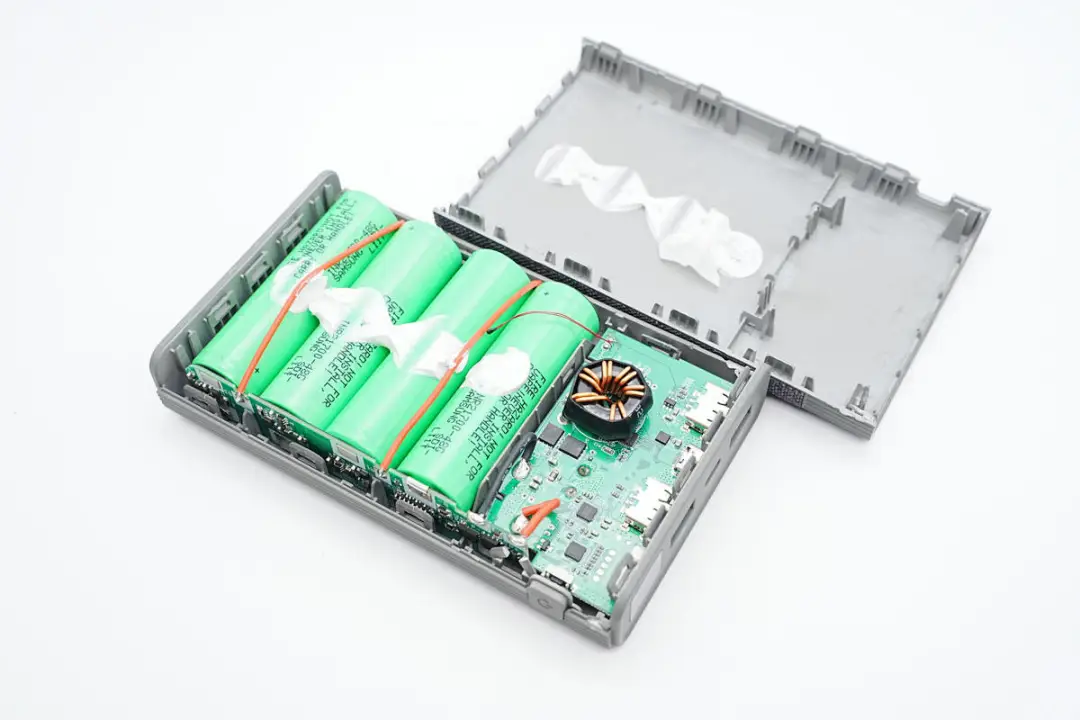

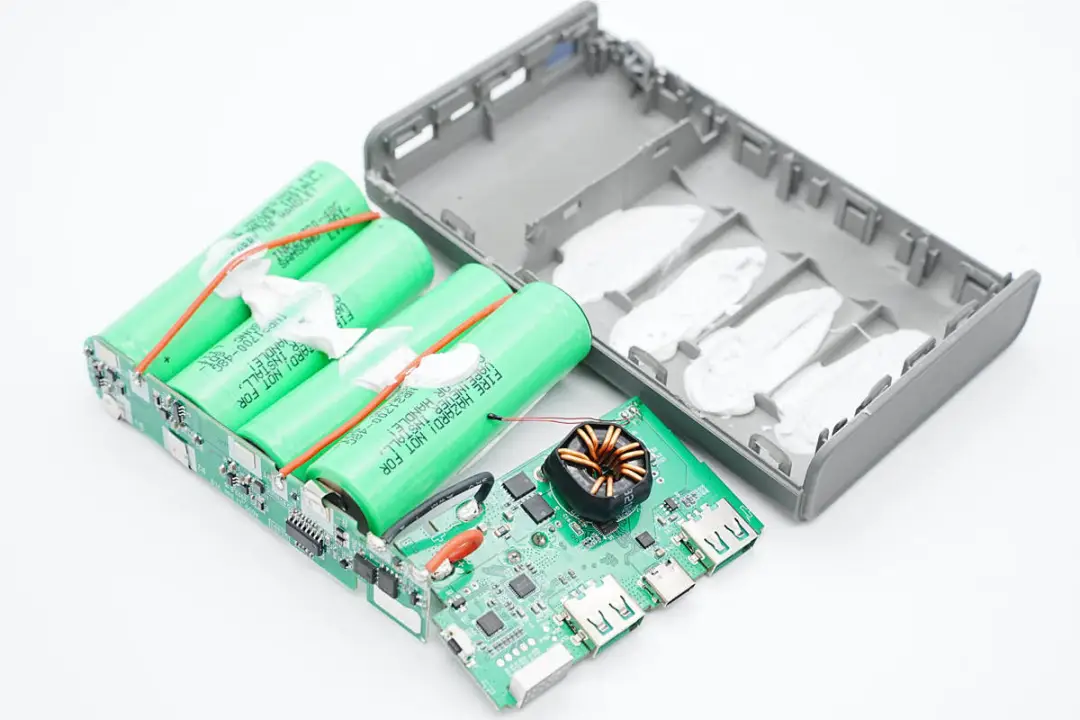

将电池和电路板取出，外壳凹槽内也打胶，双重加固更加稳定。

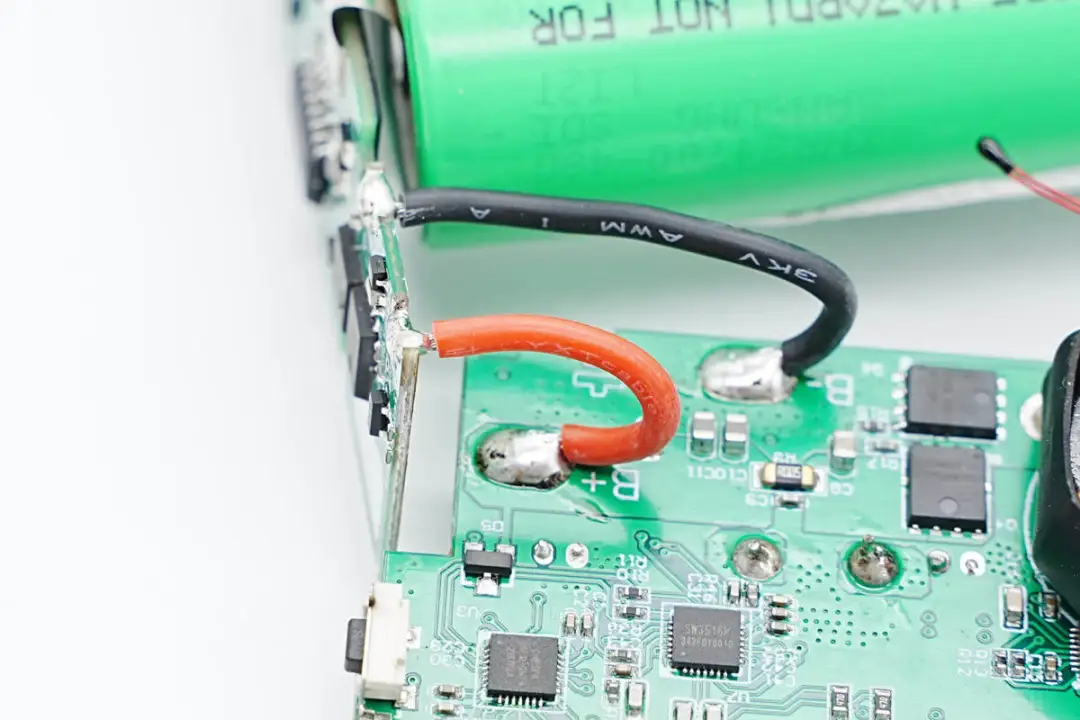

主板和电池保护电路板通过红黑导线连接。

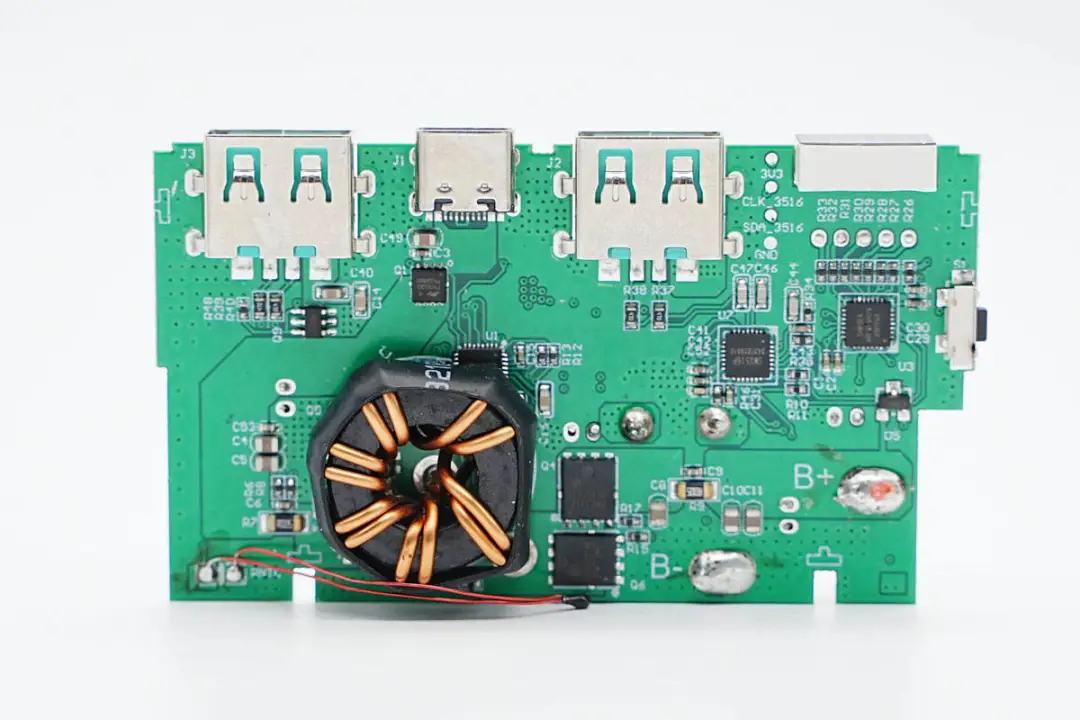

PCB板正面焊接一颗电感，热敏电阻，USB-A和USB-C母座，MOS管等元件。

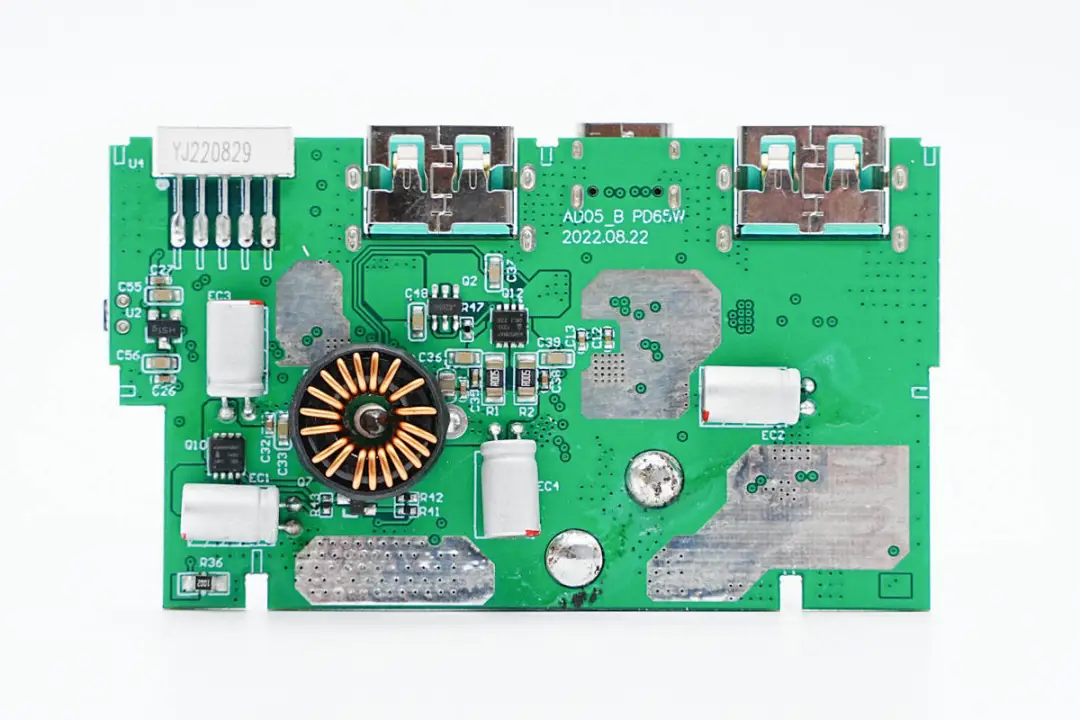

背面焊接一颗电感，LED数码管，四颗滤波电容以及MOS管，主要发热器件露铜加锡以及过孔加强散热。

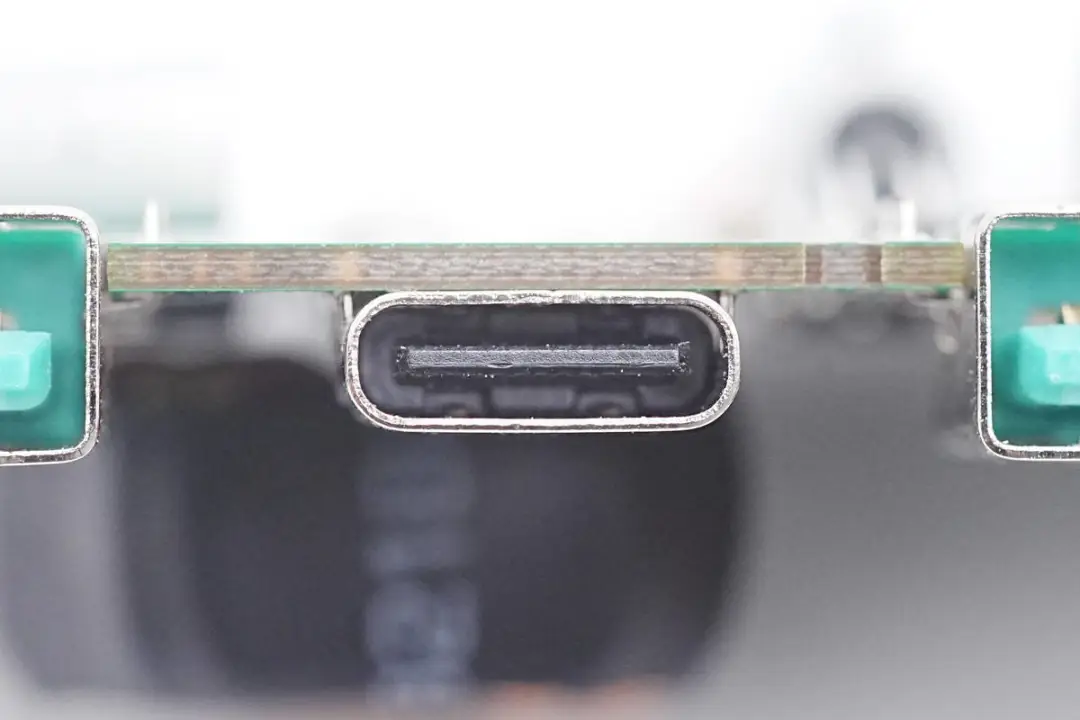

USB-C双向快充母座特写，过孔焊接。

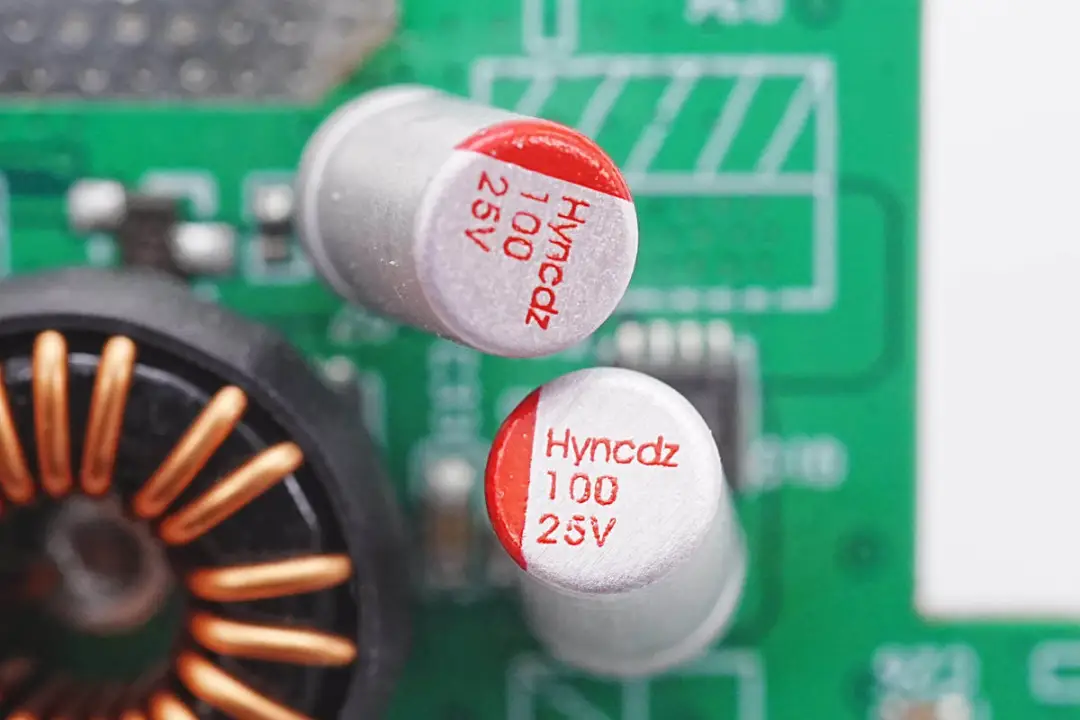

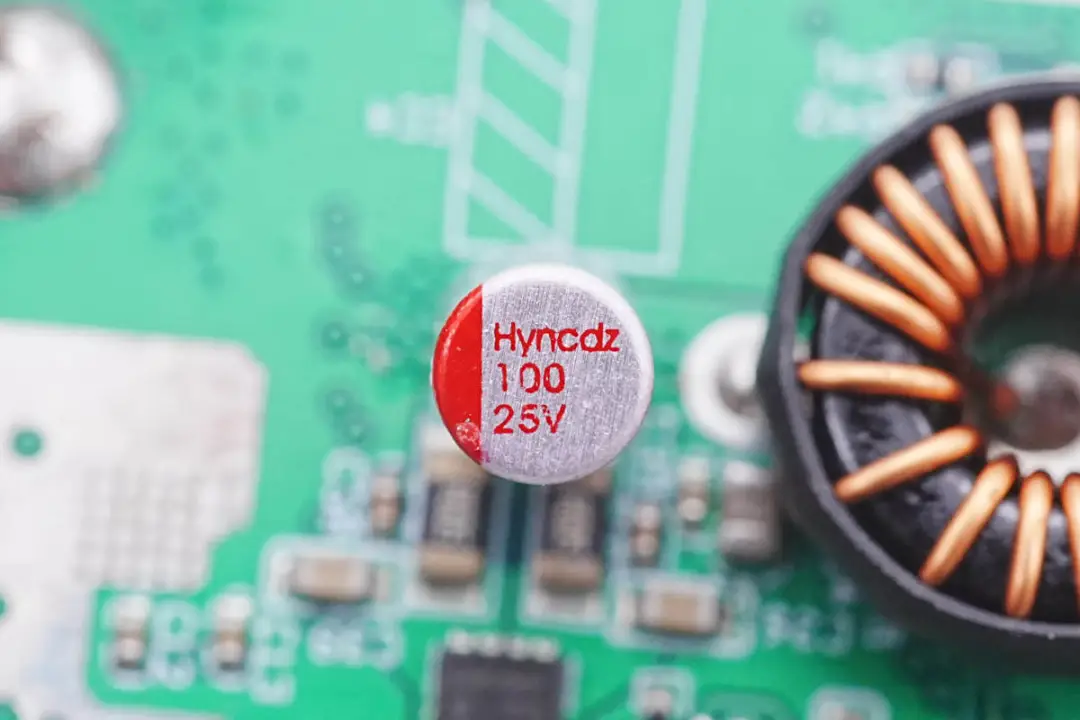

输入端两颗固态滤波电容均来自宏远纳川，规格为100μF 25V。

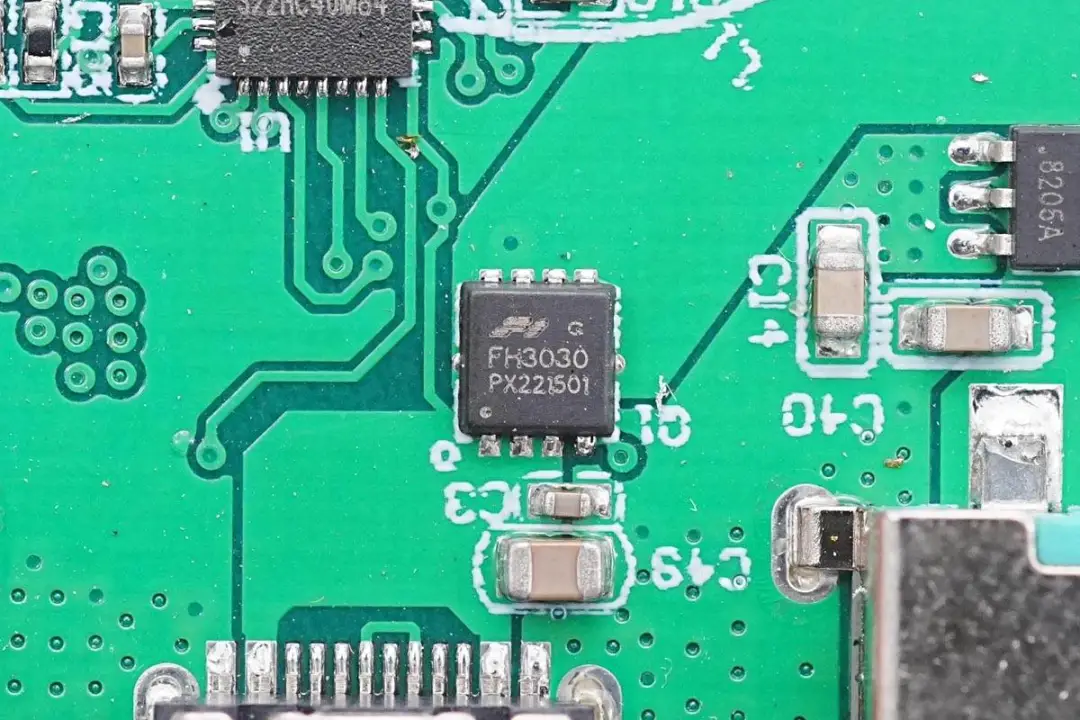

USB-C口VBUS开关管来自鑫飞宏，型号FH3030，是一颗耐压30V的NMOS，导阻9.5mΩ。

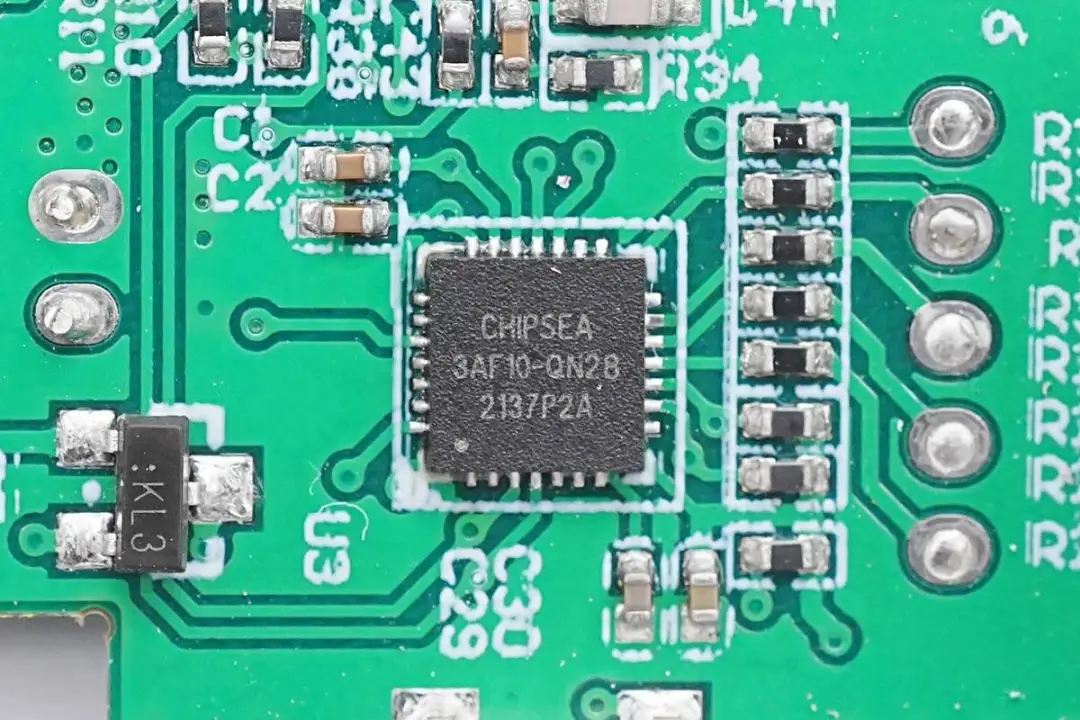

移动电源内置一颗芯海科技 CSU3AF10协议芯片，是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。

CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

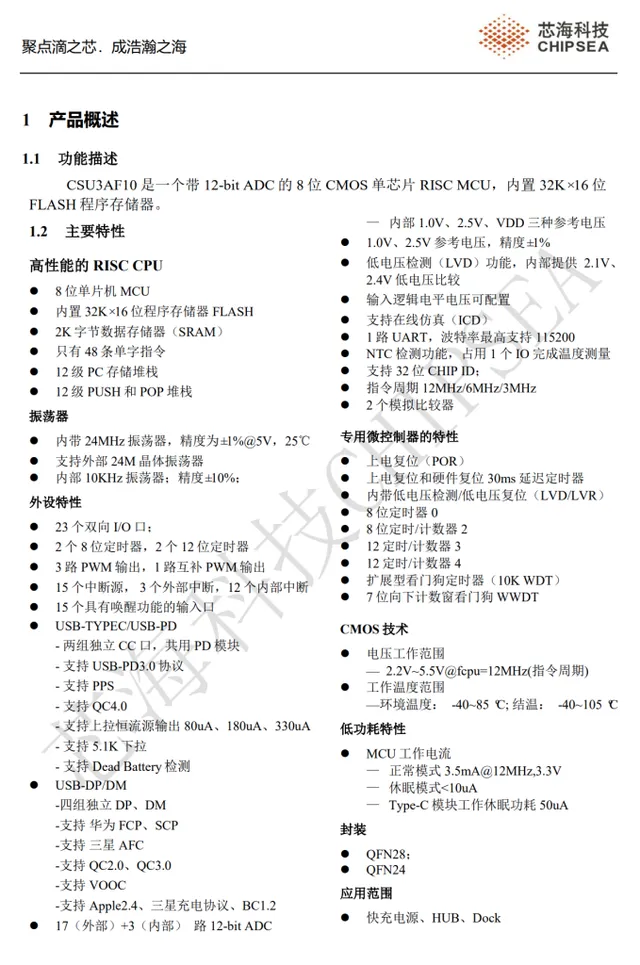

芯海科技 CSU3AF10 协议芯片 详细资料。

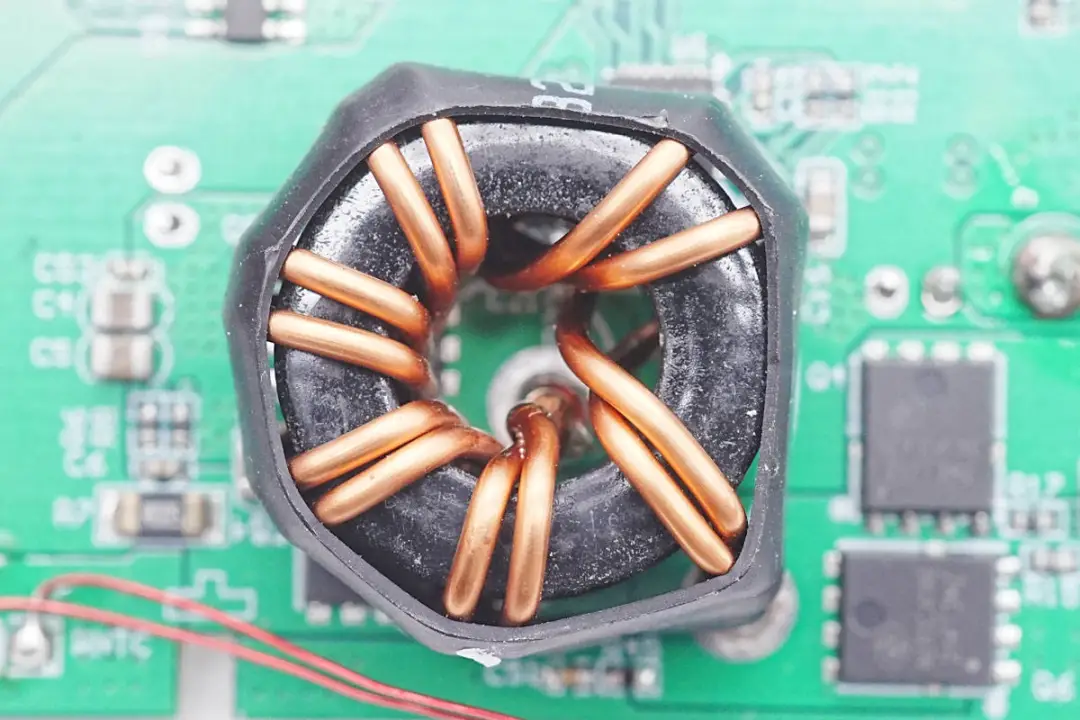

升降压电感特写，采用双线并绕，外套热缩管绝缘。

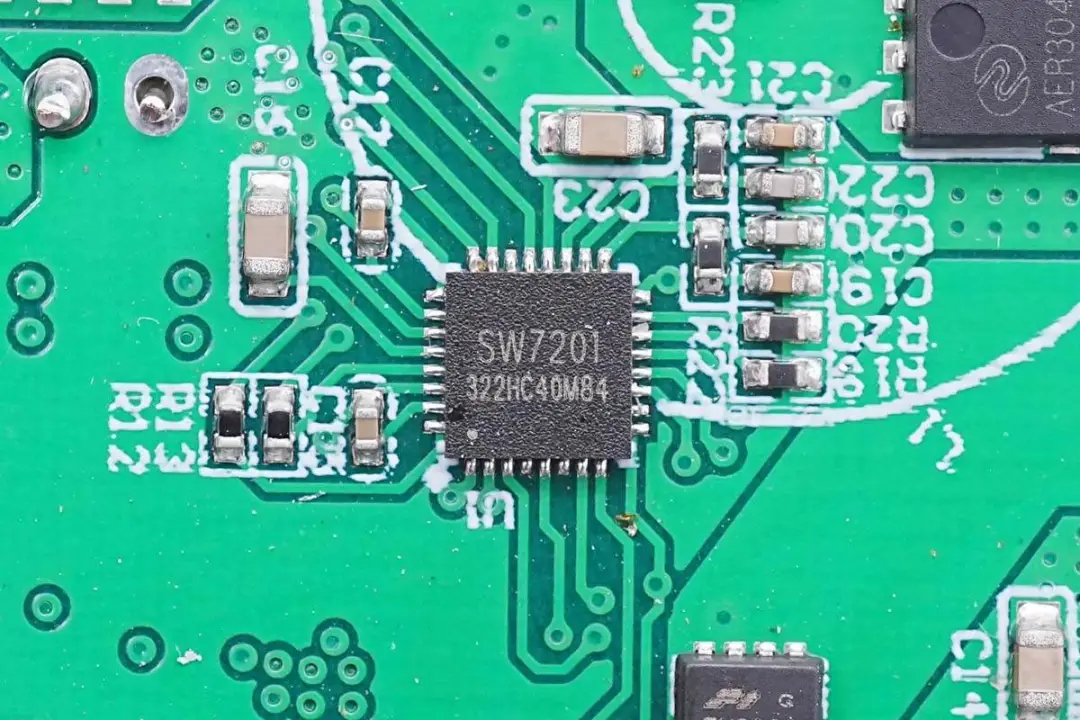

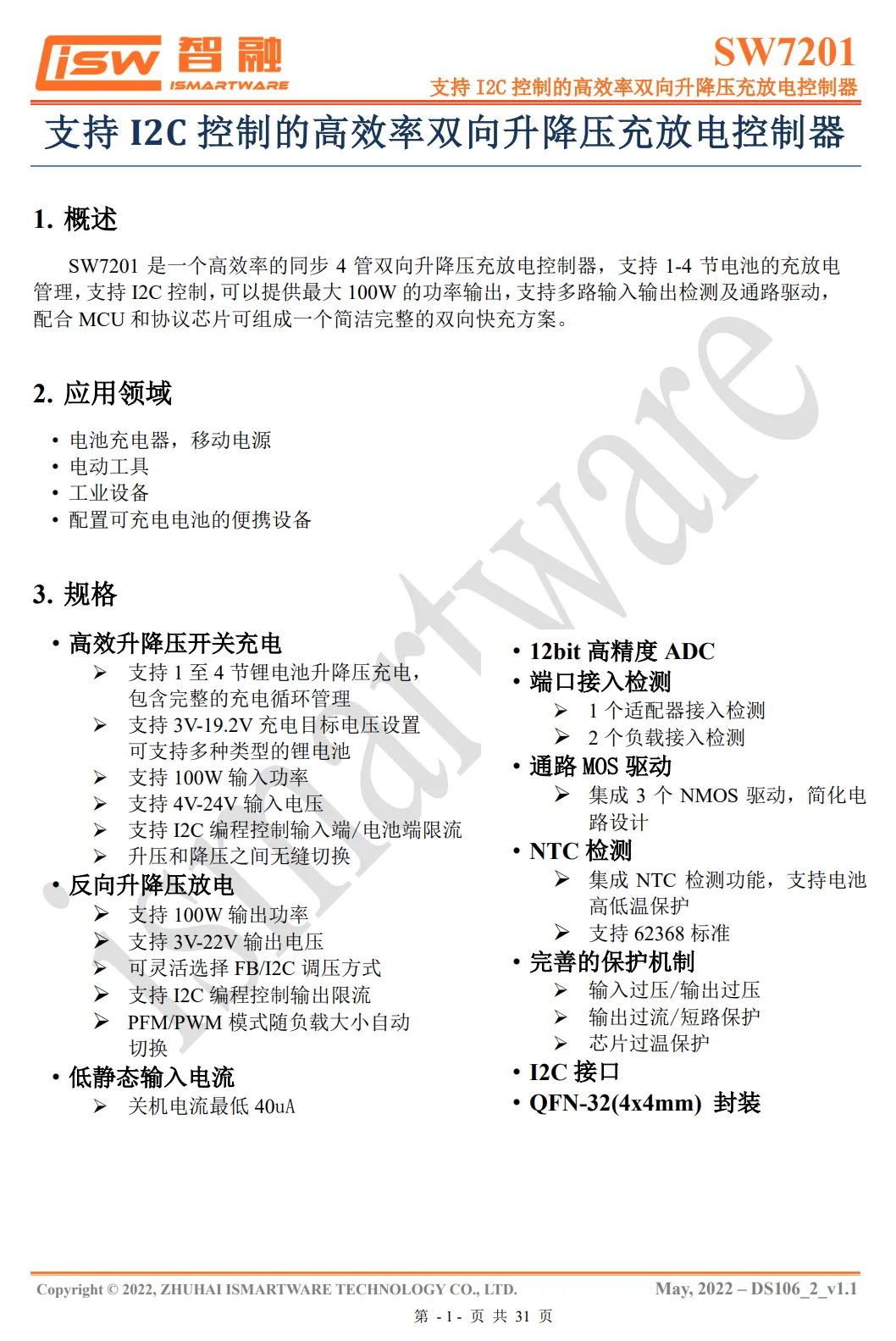

在电感下面有一颗智融科技SW7201双向同步升降压控制器，SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持 1-4 节电池的充放电管理，支持 I2C 控制，可以提供最大 100W 的功率输出，支持多路输入输出检测及通路驱动， 配合 MCU 和协议芯片可组成一个简洁完整的双向快充方案。


智融SW7201 详细资料。

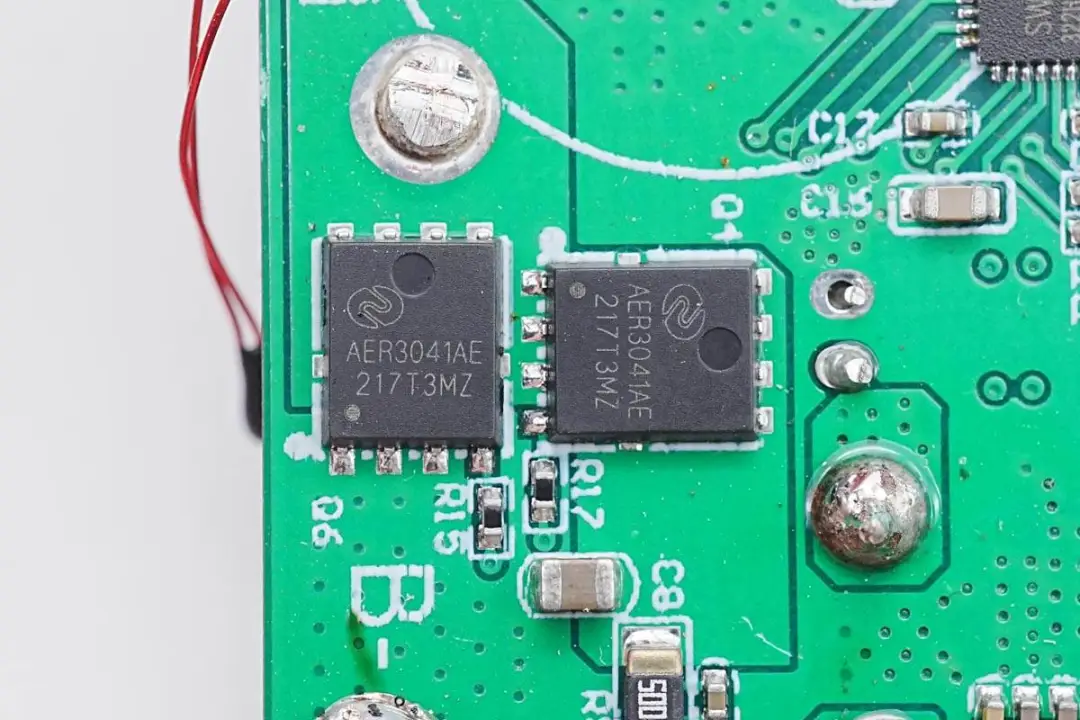

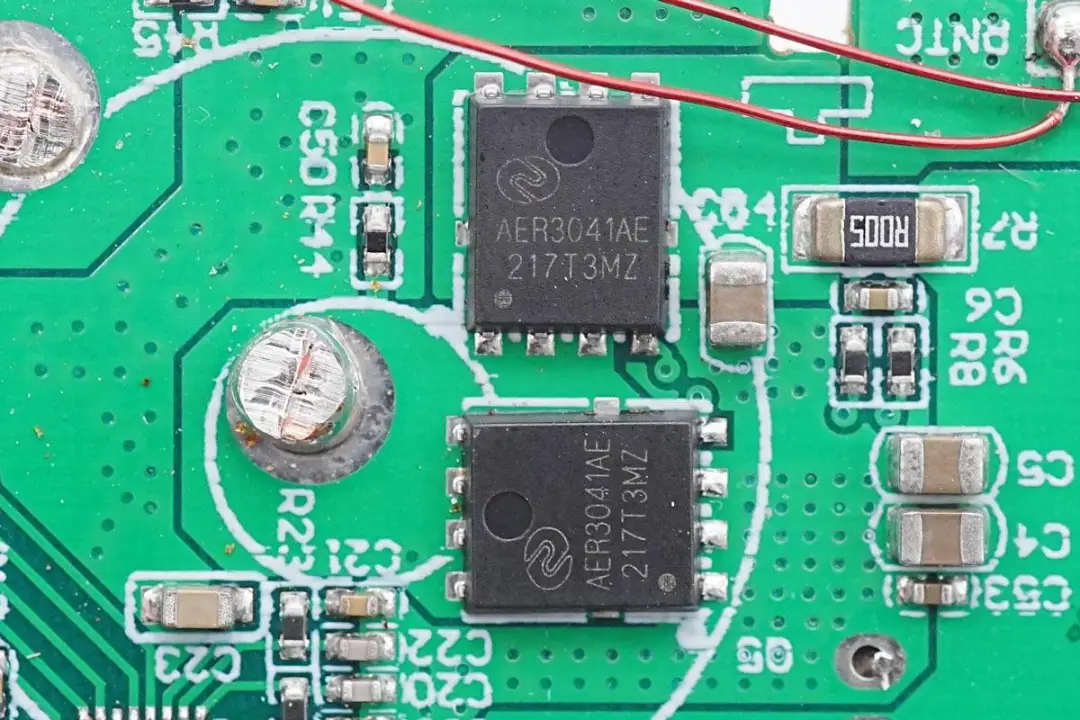

与智融SW7201搭配使用的同步升降压开关管来自禾纳，型号AER3041AE，是耐压30V的NMOS，导阻为4.1mΩ，采用PDFN5060封装。图中两颗组成电池端半桥。


另外两颗AER3041AE为输出端半桥。

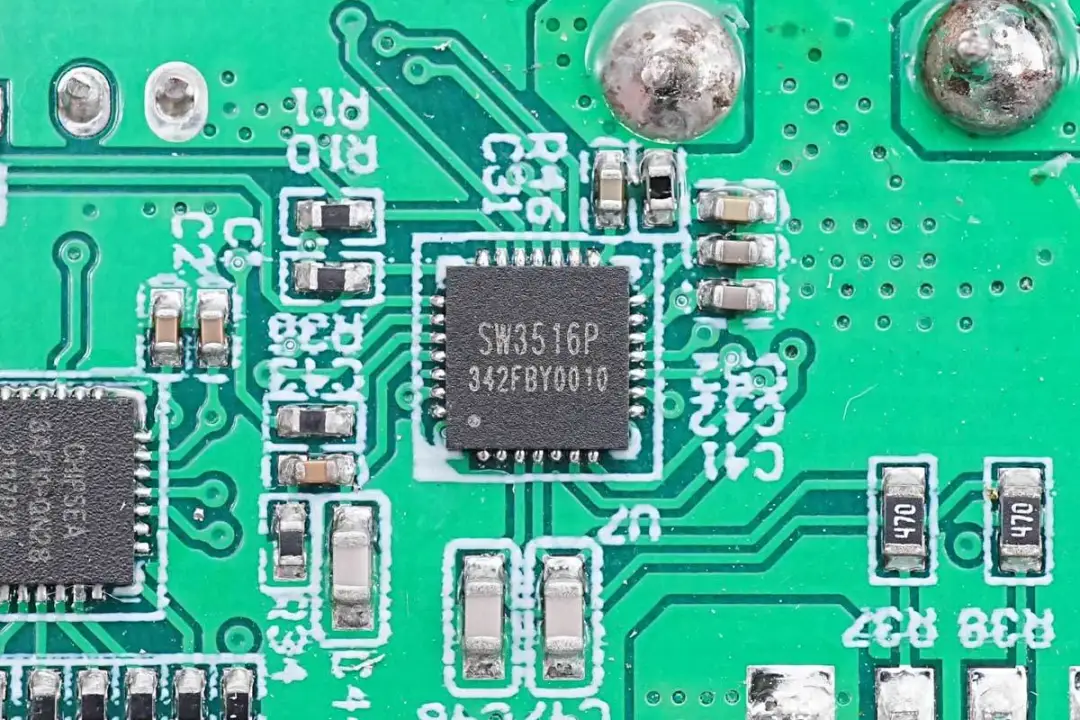

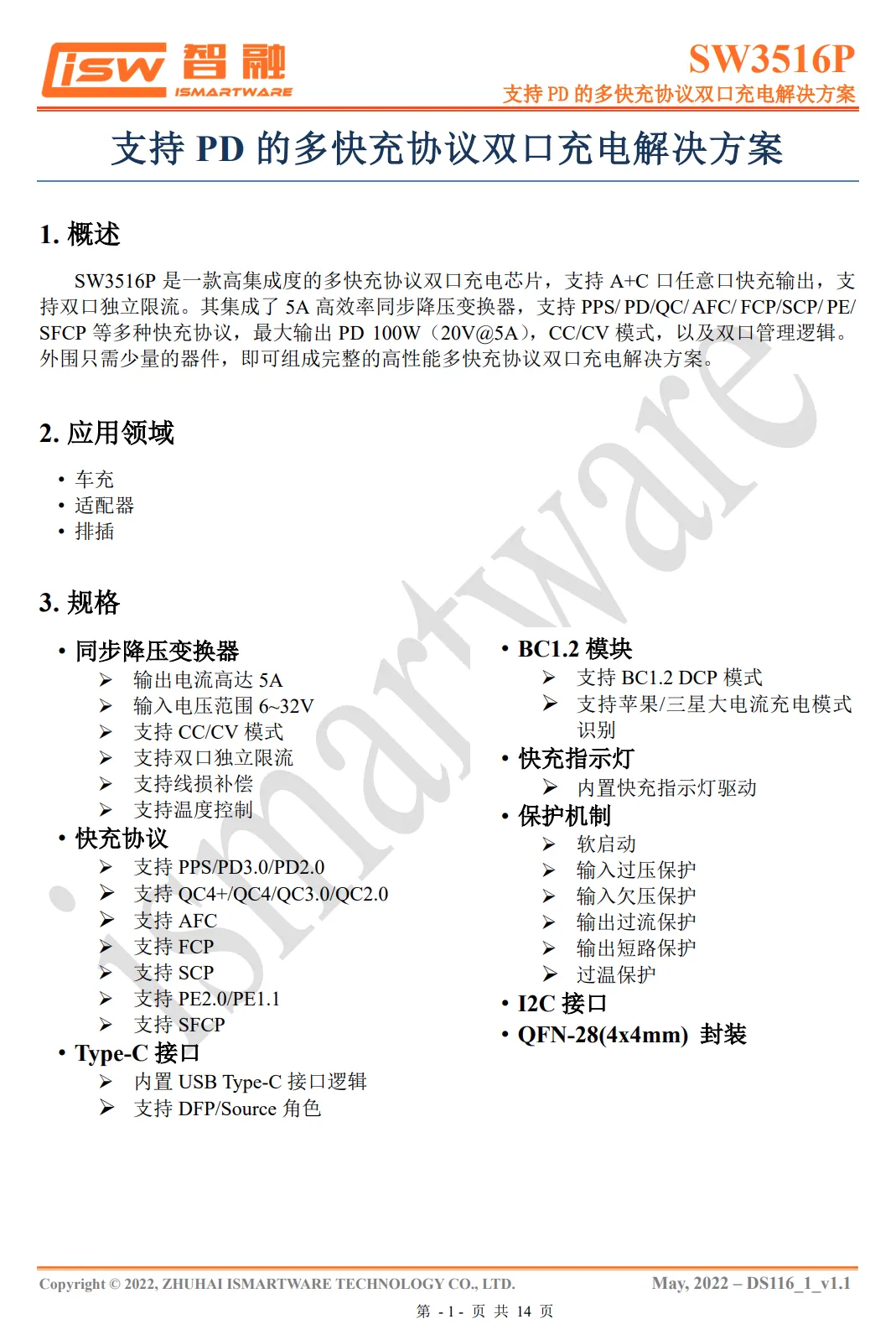

另外一路降压电路主控芯片采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。

SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。


智融SW3516P 详细资料。

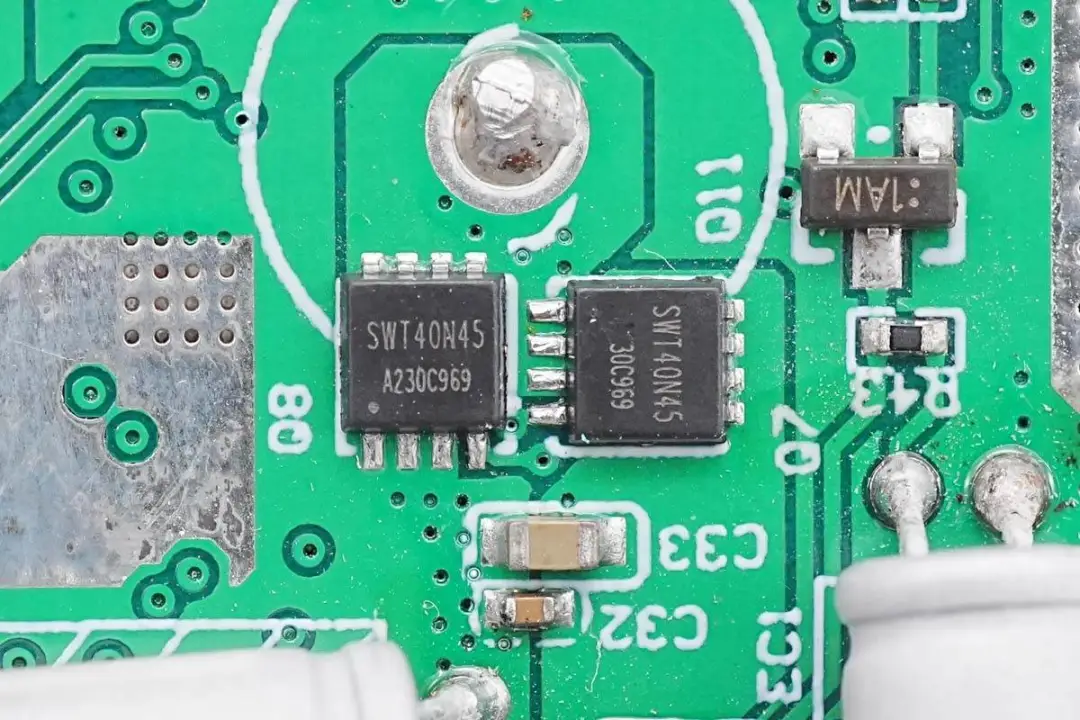

降压开关管来自智融科技，型号SWT40N45。

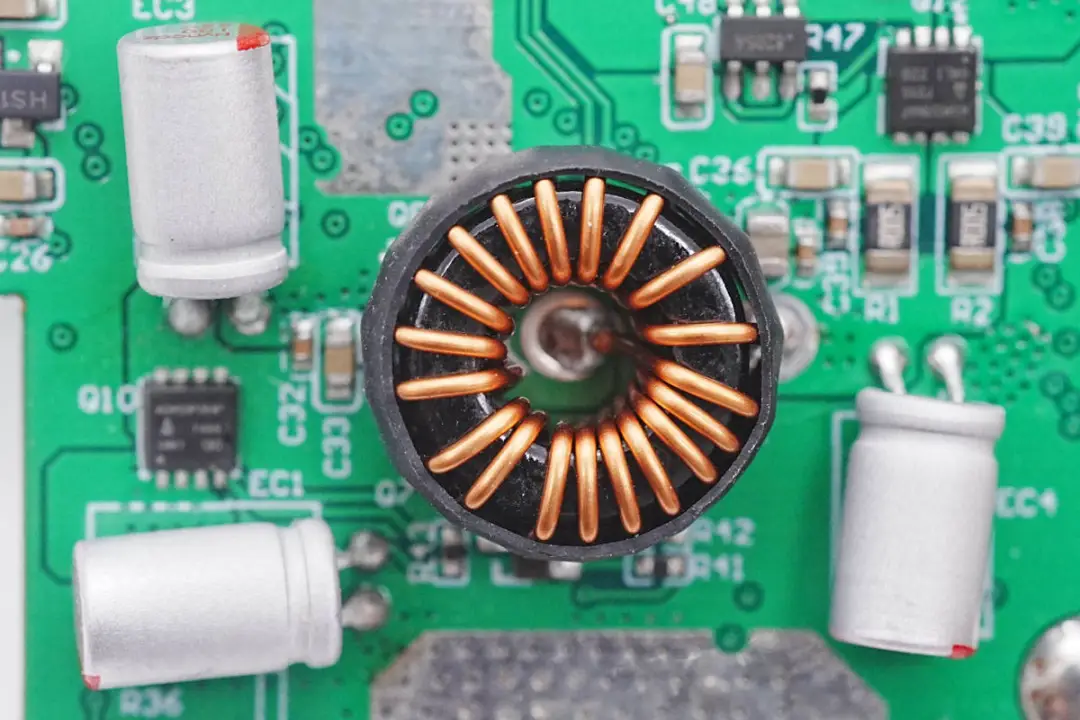

降压电感外包热缩管绝缘。


USB-A口输出滤波固态电容，规格为100μF 25V。

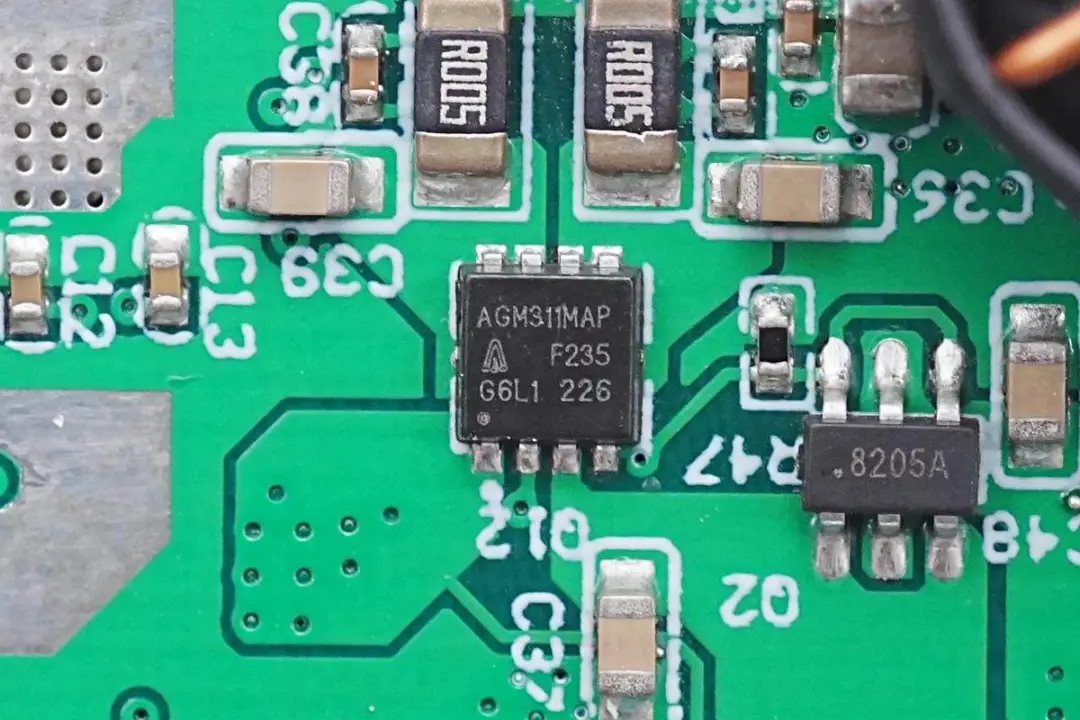

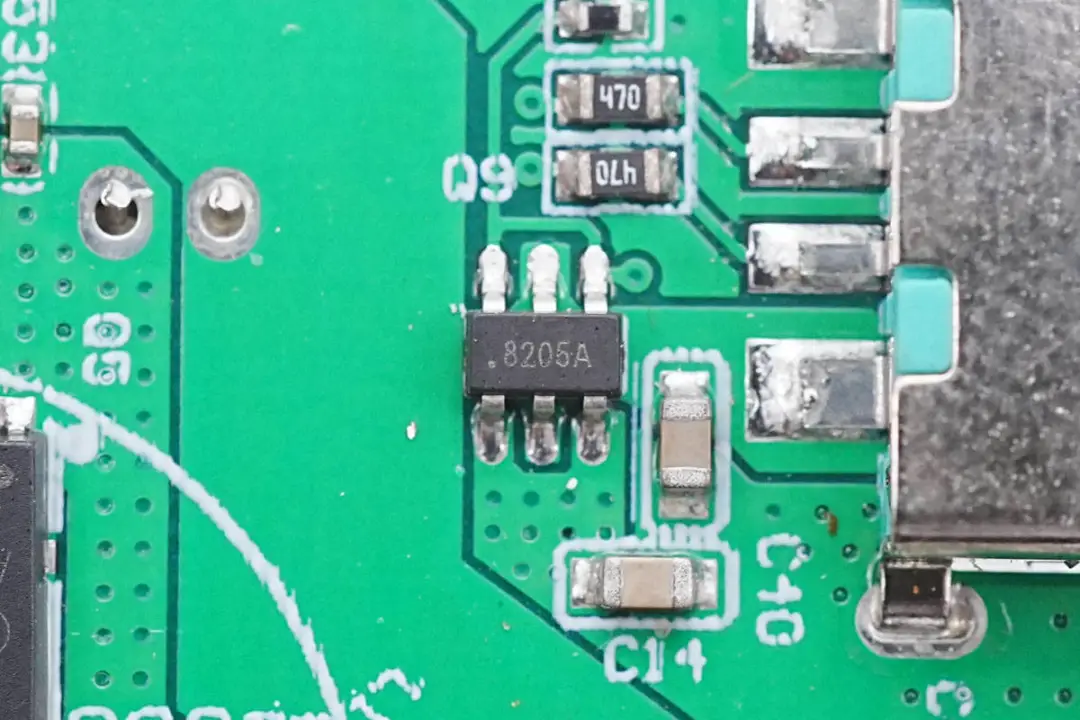

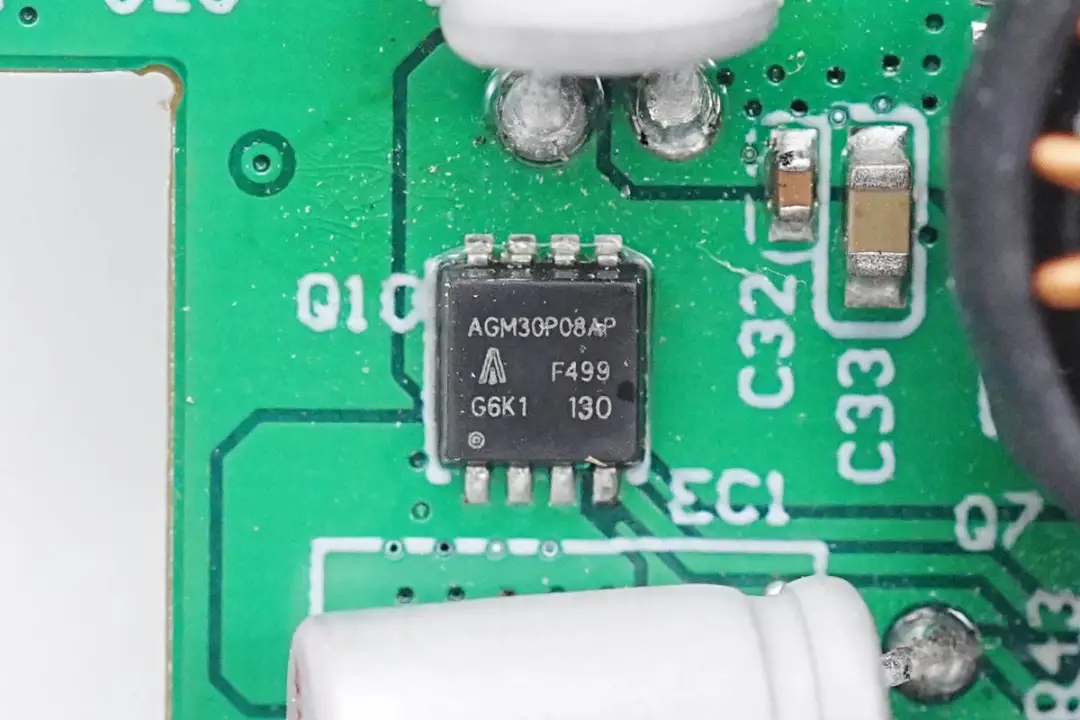

USB-A口输出控制的VBUS开关管来自AGMSEMI芯控源，型号为AGM311MAP，是一颗双NMOS，耐压30V，导阻10.5mΩ，采用DFN3.3*3.3封装。右侧一颗8205A MOS管用于USB-A接口供电控制。


另一个USB-A口输出控制的VBUS开关管特写，也是采用芯控源AGM311MAP。


另一颗8205A MOS管特写。

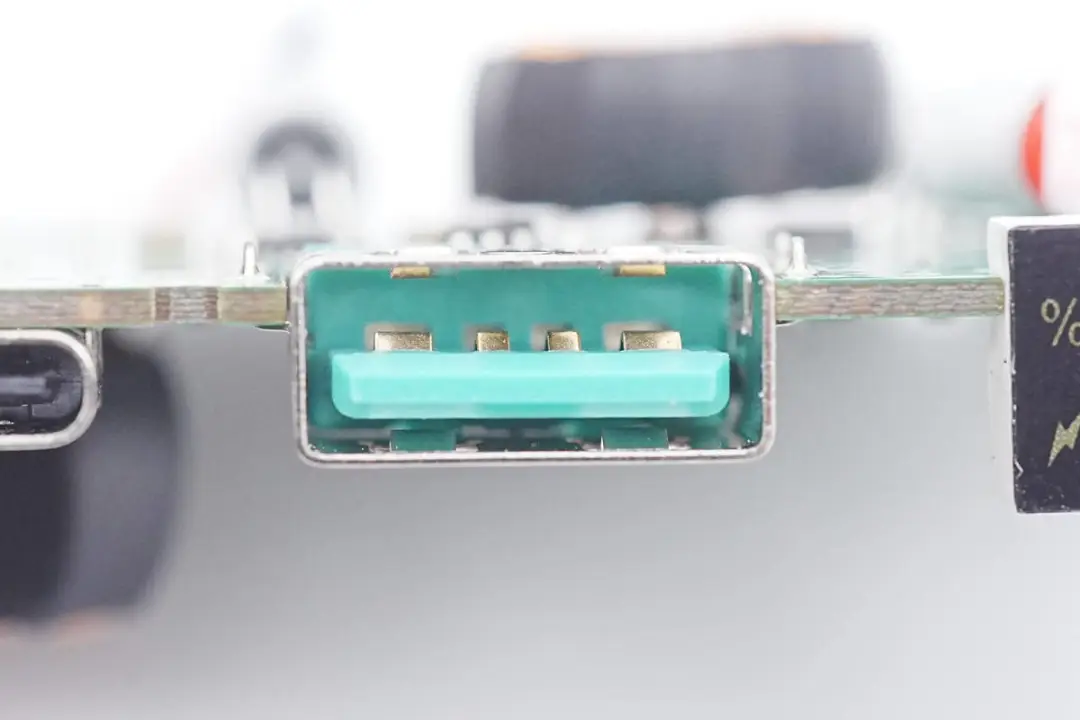

USB-A口母座特写，沉板过孔焊接。

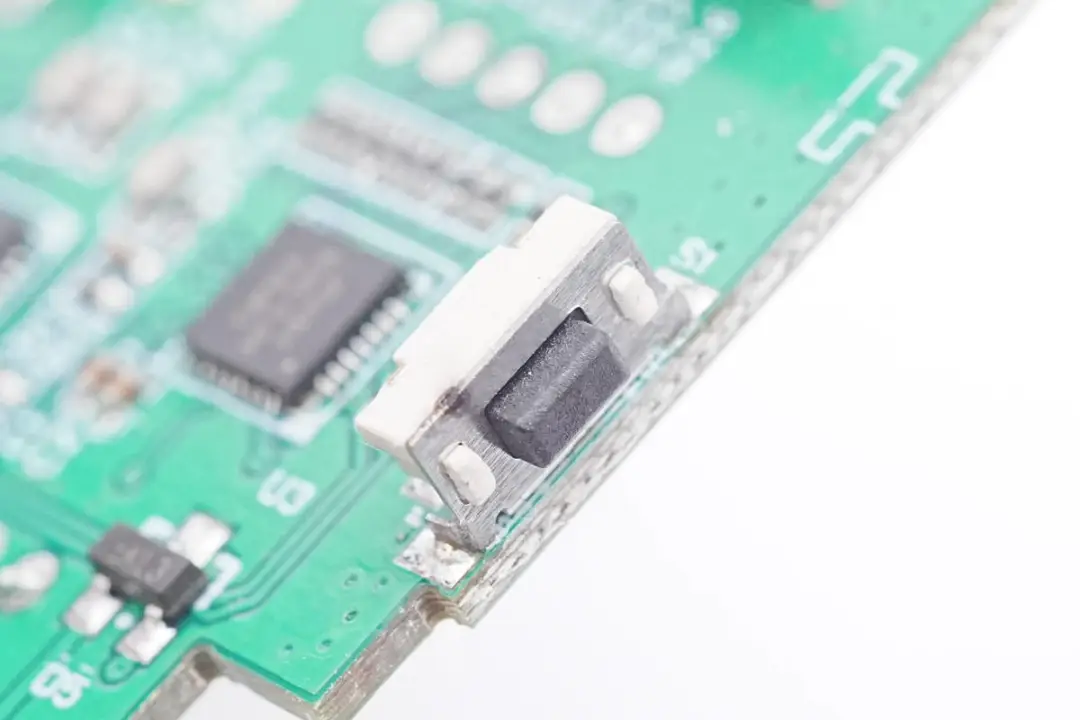

电源键贴片焊接。

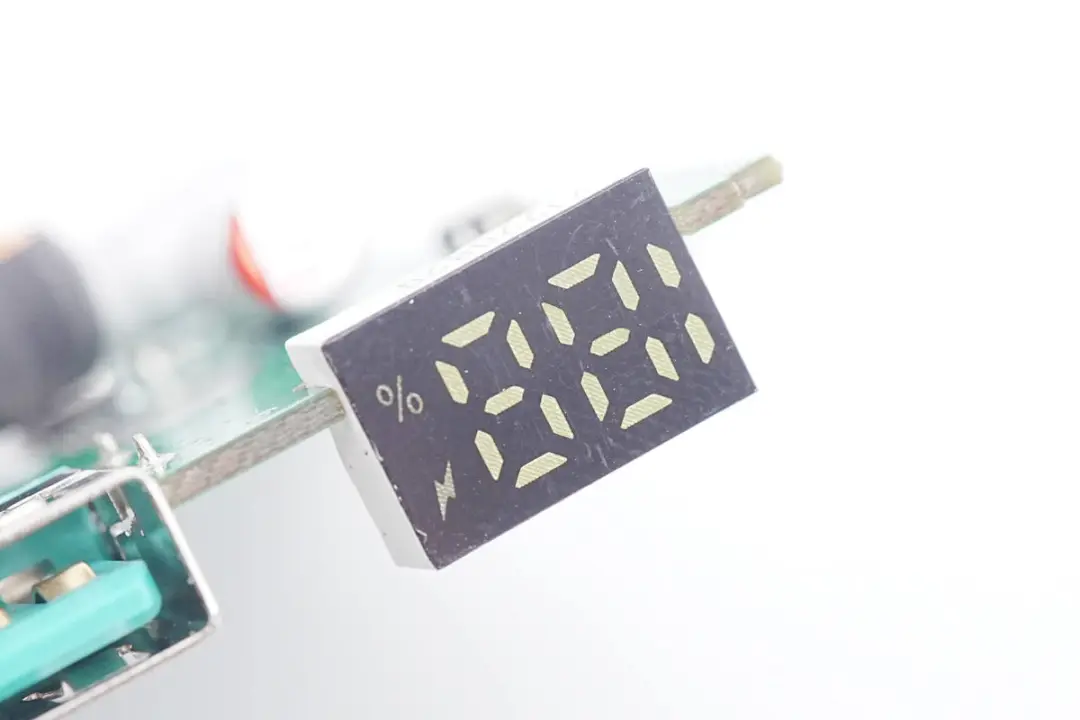

电量显示LED数码管特写。

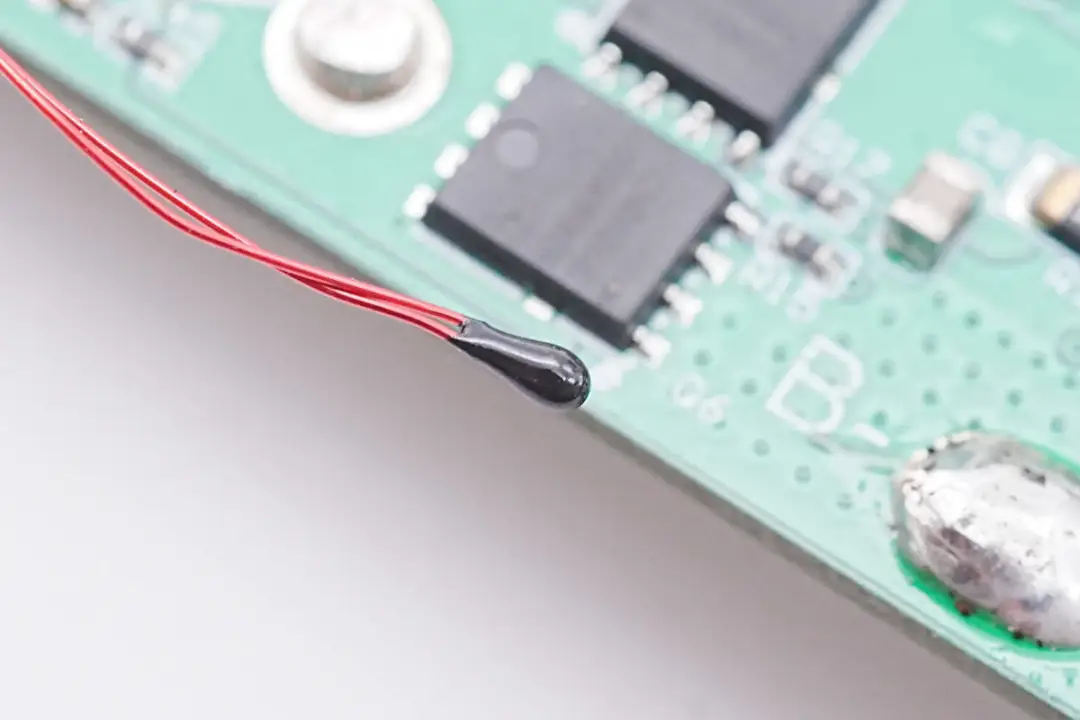

用于检测电池温度的热敏电阻特写。

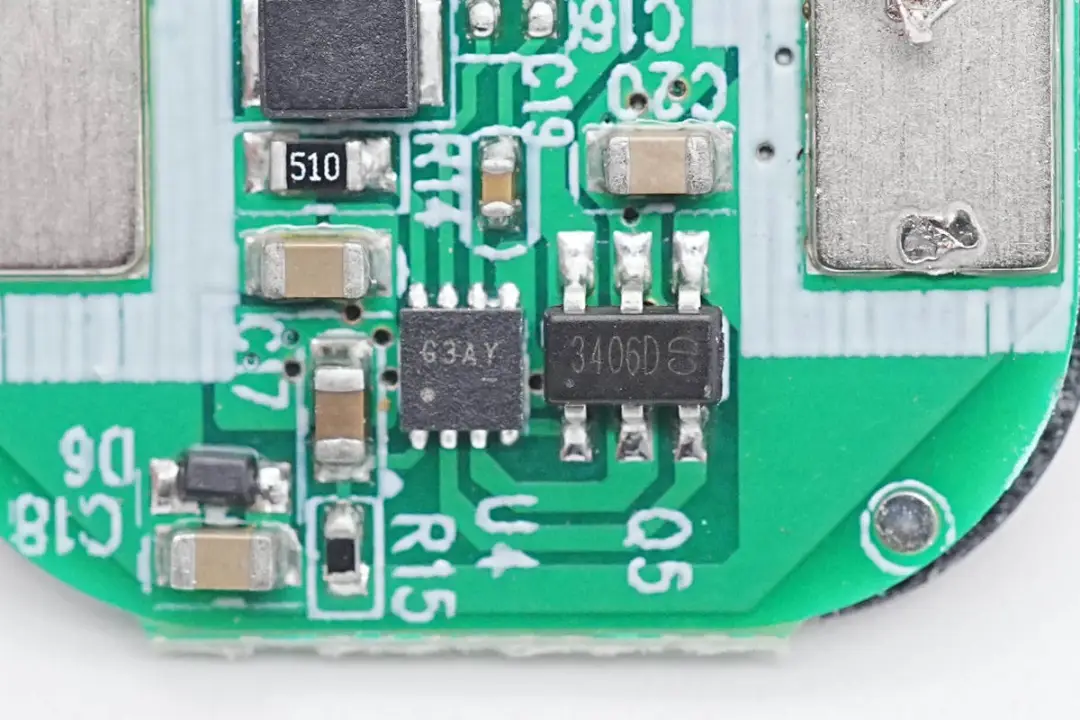

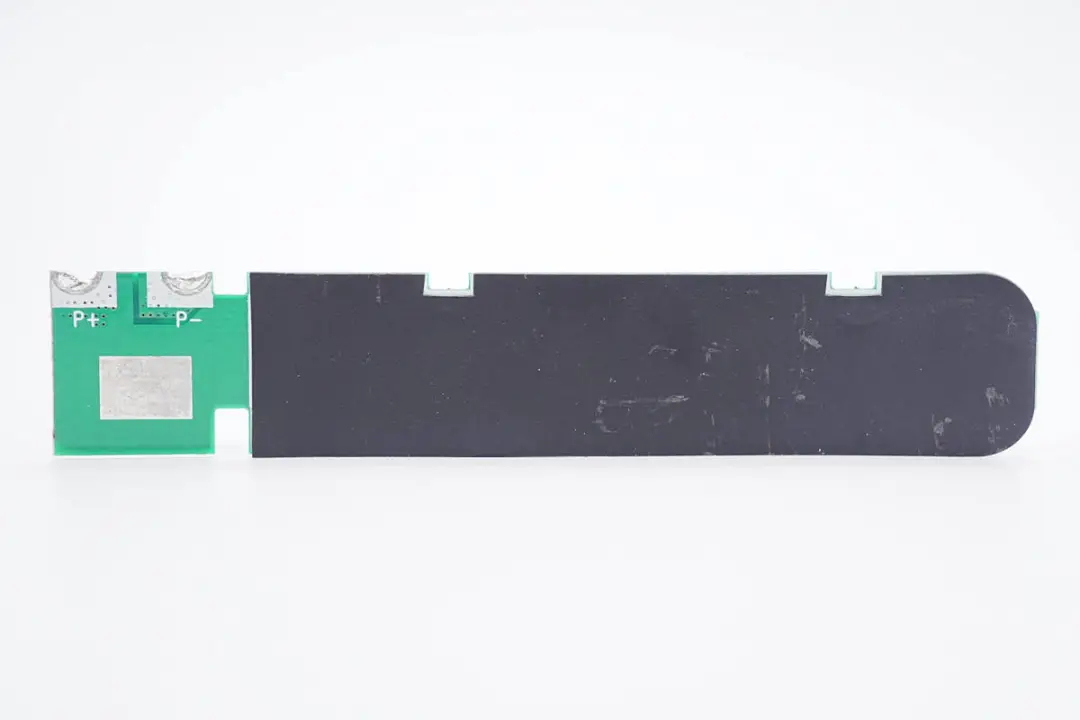

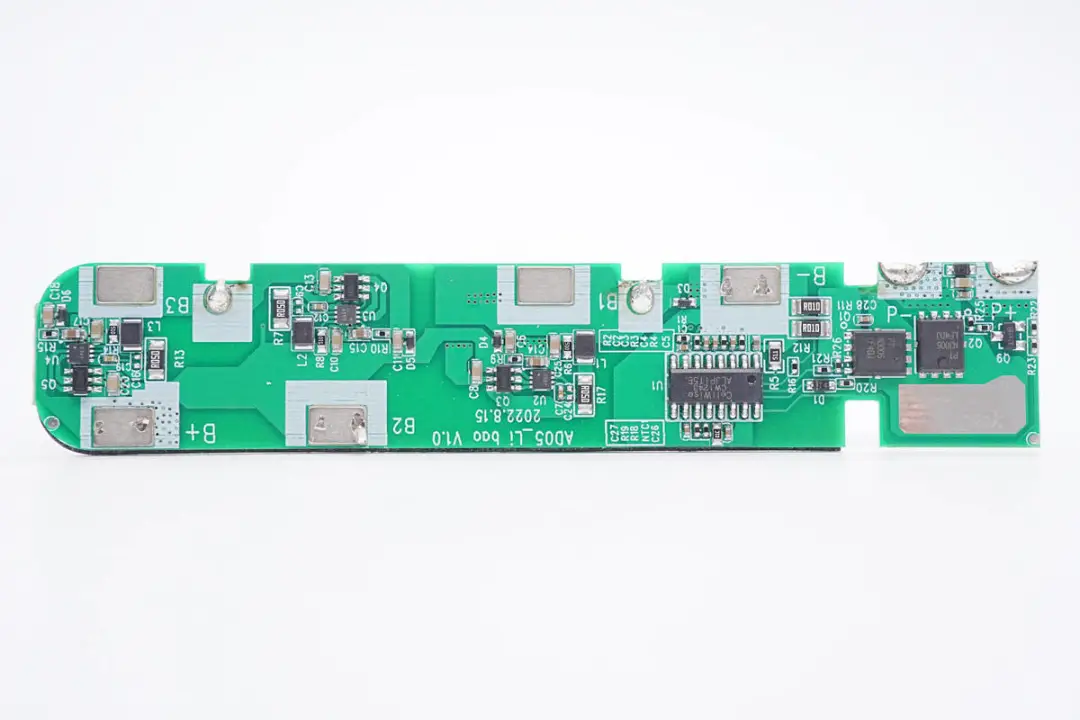

保护板正面焊接电池均衡芯片，保护芯片和MOS管。


背面对应电池正负极的位置粘贴麦拉片绝缘。


钰泰ETA3001电池均衡芯片和外置的均衡MOS管特写。

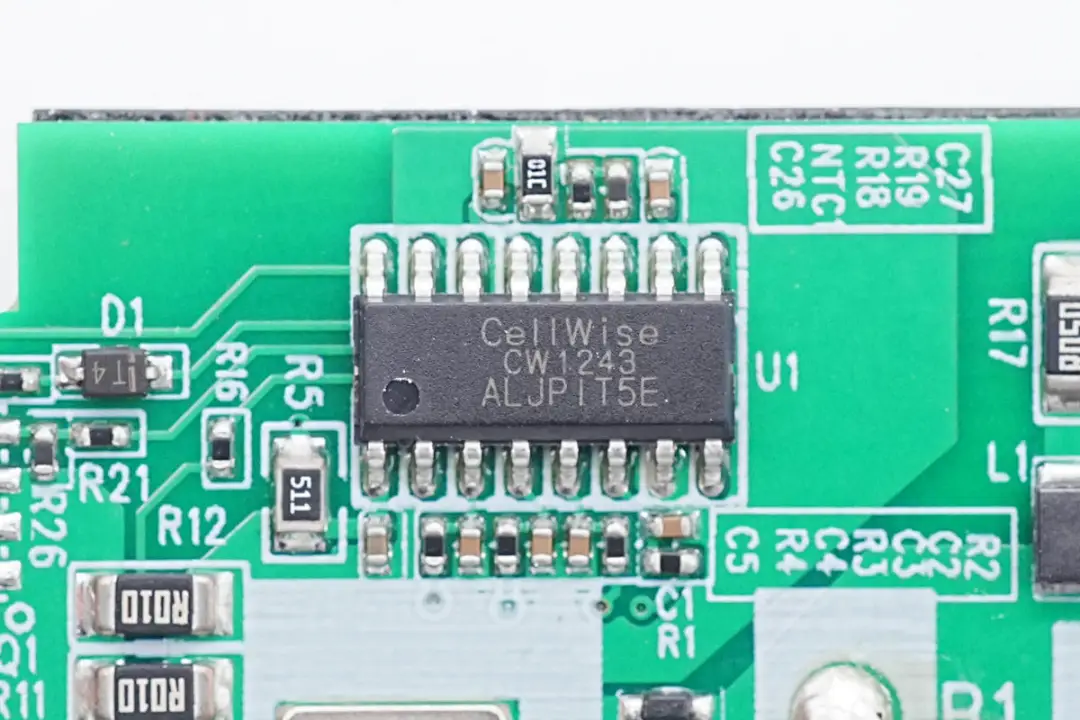

电池保护芯片来自赛微，型号CW1243，是一颗4串锂电池的保护芯片，支持电池过充、过放和过流保护功能，并支持电池充放电过热保护。适用于电动工具，电动自行车，锂电池包等应用。

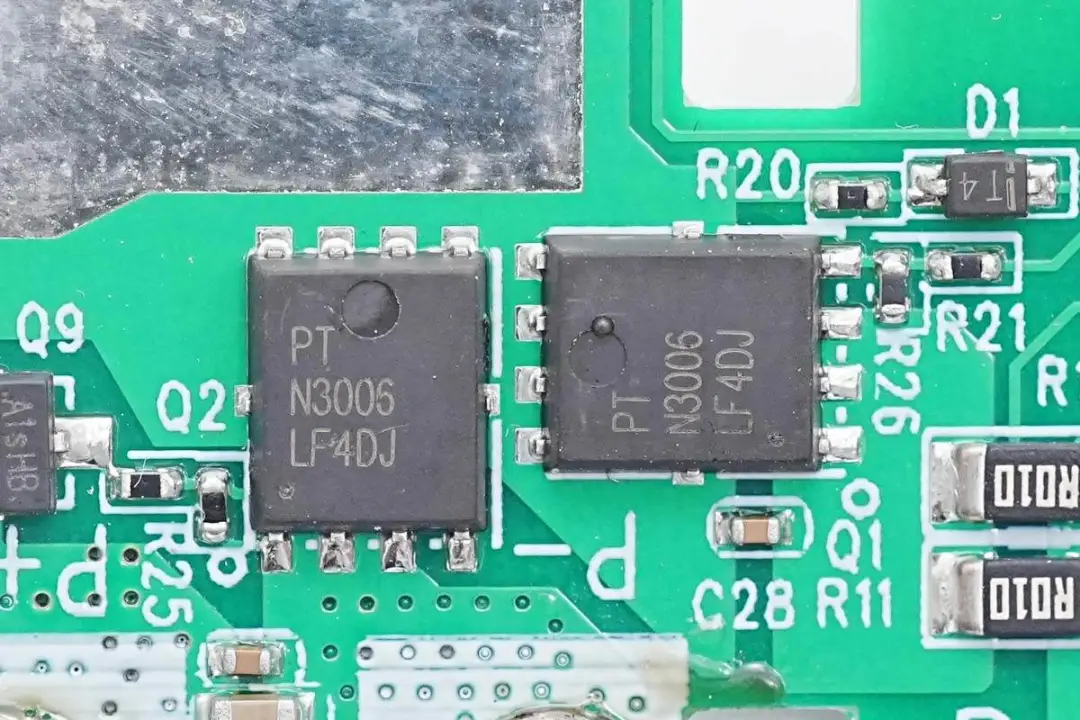

电池保护管来自迪浦，型号PTN3006，是一颗耐压30V的NMOS，导阻4.5mΩ，采用PDFN5*6封装，支持5V逻辑电压控制。

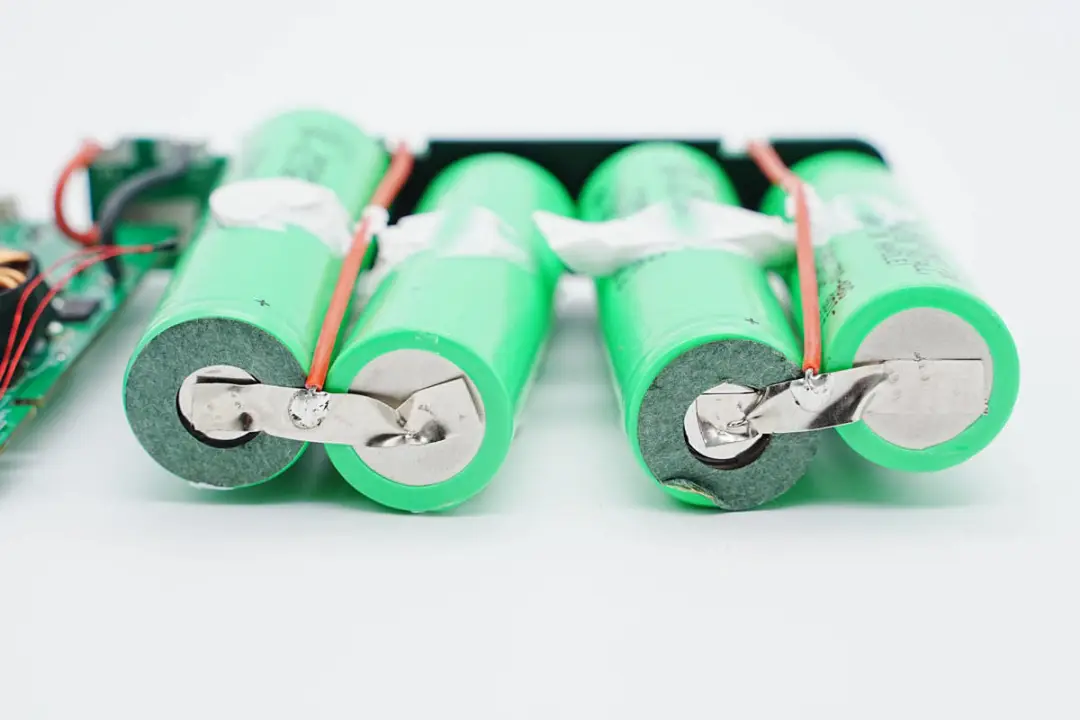

电池通过镍片点焊连接，四串连接。

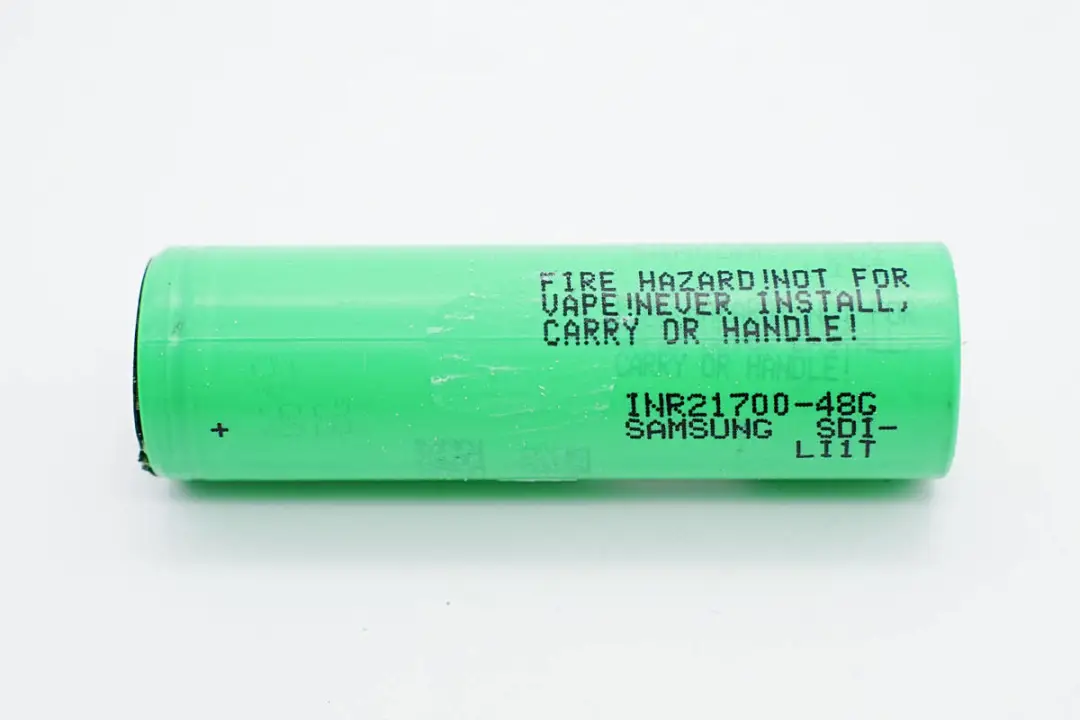

四颗21700电池相同，都是三星INR21700-48G，容量为4800mAh，最大充电电流为4.8A，最大放电电流为35A。

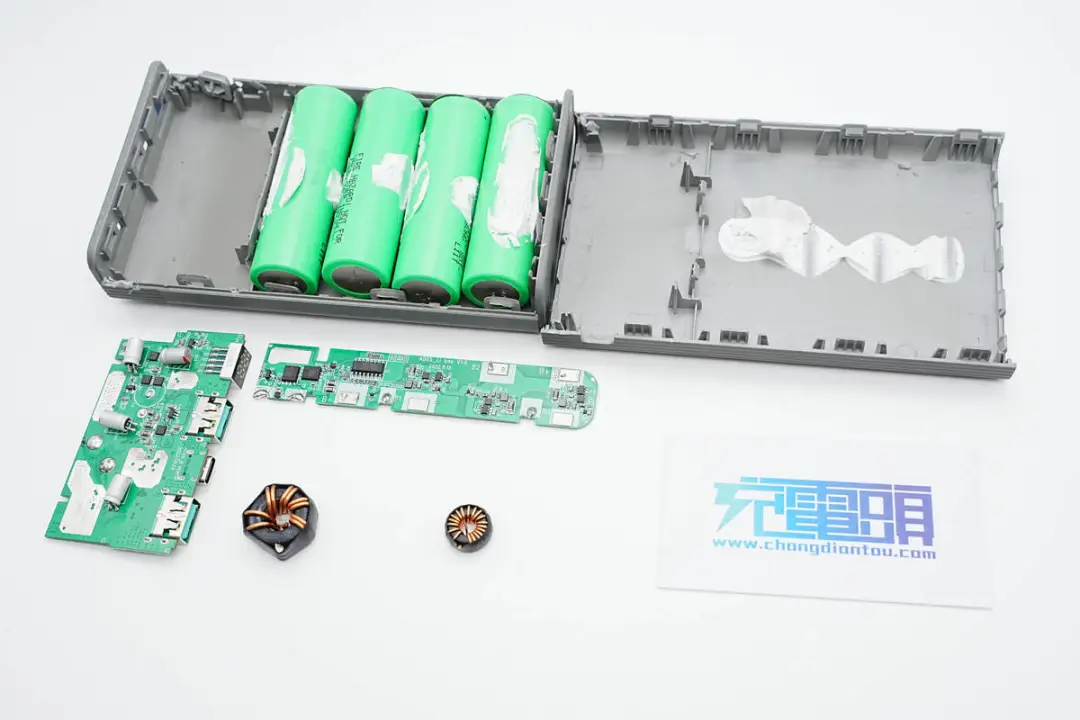

全部拆解一览，来张全家福。

充电头网拆解总结

备倍电这款移动电源同样具有20000mAh容量以及配备2A1C接口，USB-C口改为支持65W双向快充，相较之前的100W款低了，但也足够满足大多数的笔电、平板、手机等设备快充需求，还支持45+22.5W输出策略，双设备同时快充也不是问题。


充电头网通过拆解了解到，这款65W移动电源内部电池、电路设计以及使用的方案都和100W款的相同。内部升降压电路采用智融SW7201双向同步升降压控制器搭配芯海科技CSU3AF10组成，用于USB-C口大功率充放电和内置电池充放电管理。另外一路采用智融SW3516P降压主控芯片控制，为两个USB-A口降压输出。
