前言

随着全球能源结构的转型和可持续发展的推进，新能源技术正成为推动社会进步的重要力量。在众多新能源产品中，锂离子电池以其高能量密度、长寿命和环保特性，成为新能源领域的珍宝，亿纬锂能作为全球领先的锂电池制造商，覆盖了众多领域。

近期，电池交易网通过拆解获得了一块亿纬锂能 126280GS 软包电芯，这款电芯拥有10000mAh大容量，同时为4.4V高压平台，并通过了3C认证，下面就一起来看看这款电芯的实际表现如何。

外观介绍

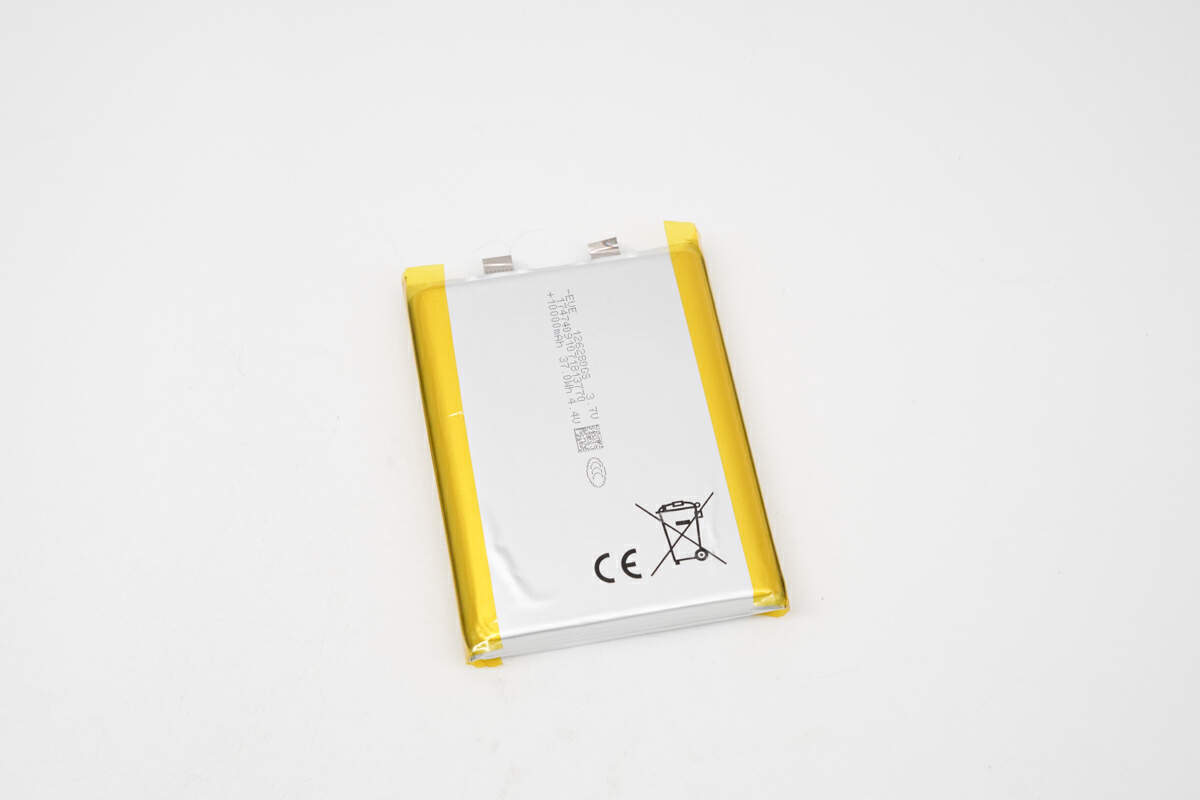

亿纬锂能 126280GS 软包电芯为扁平长方体结构，采用常规的铝塑复合膜封装，电芯主体呈银白色，两侧覆盖黄色胶带包裹防止漏液。顶部正负电极片露出，正面有产品信息喷码。

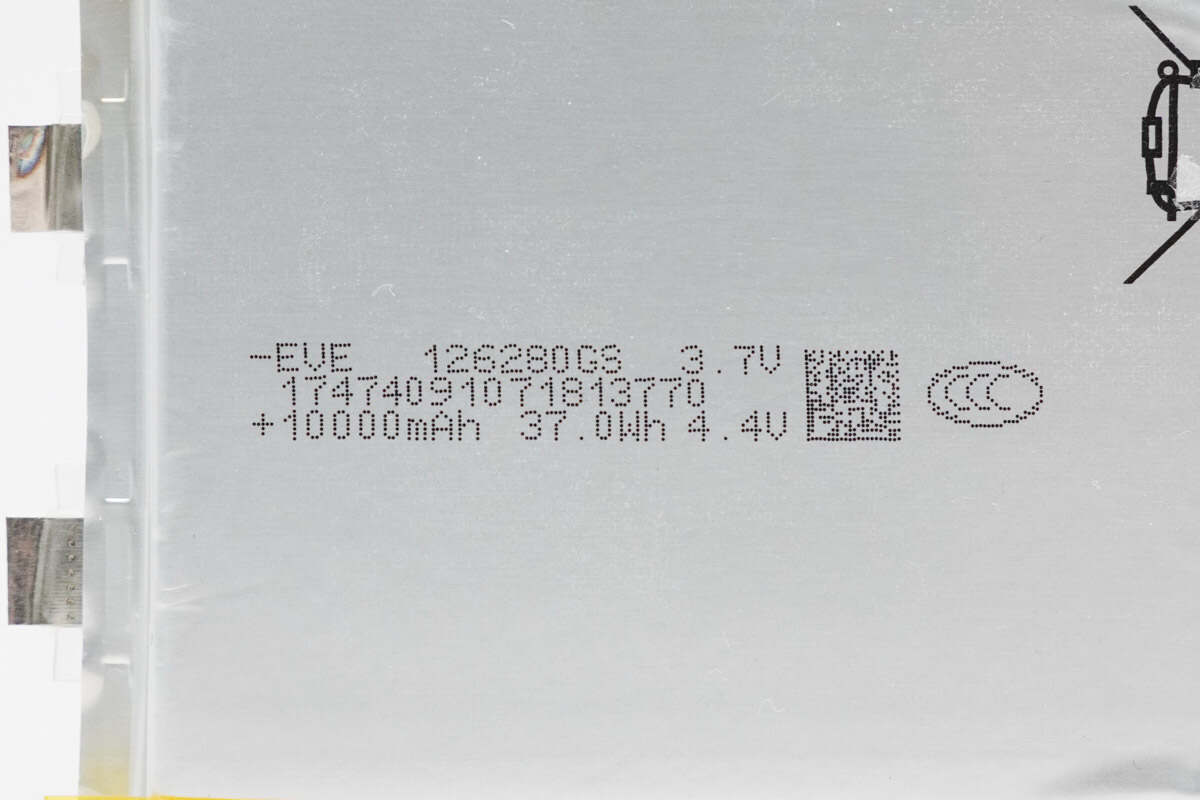

放大喷码信息可以看到，电芯如下参数：

品牌：EVE 亿纬锂能；

型号：126280GS；

典型容量：10000mAh@0.2C；

标称电压：3.7V；标称能量：37Wh；

充电截止电压：4.4V；

喷码左侧有”+“、”-“正负极标识。右侧是严禁作为垃圾乱丢的禁止符号以及3C认证标识。

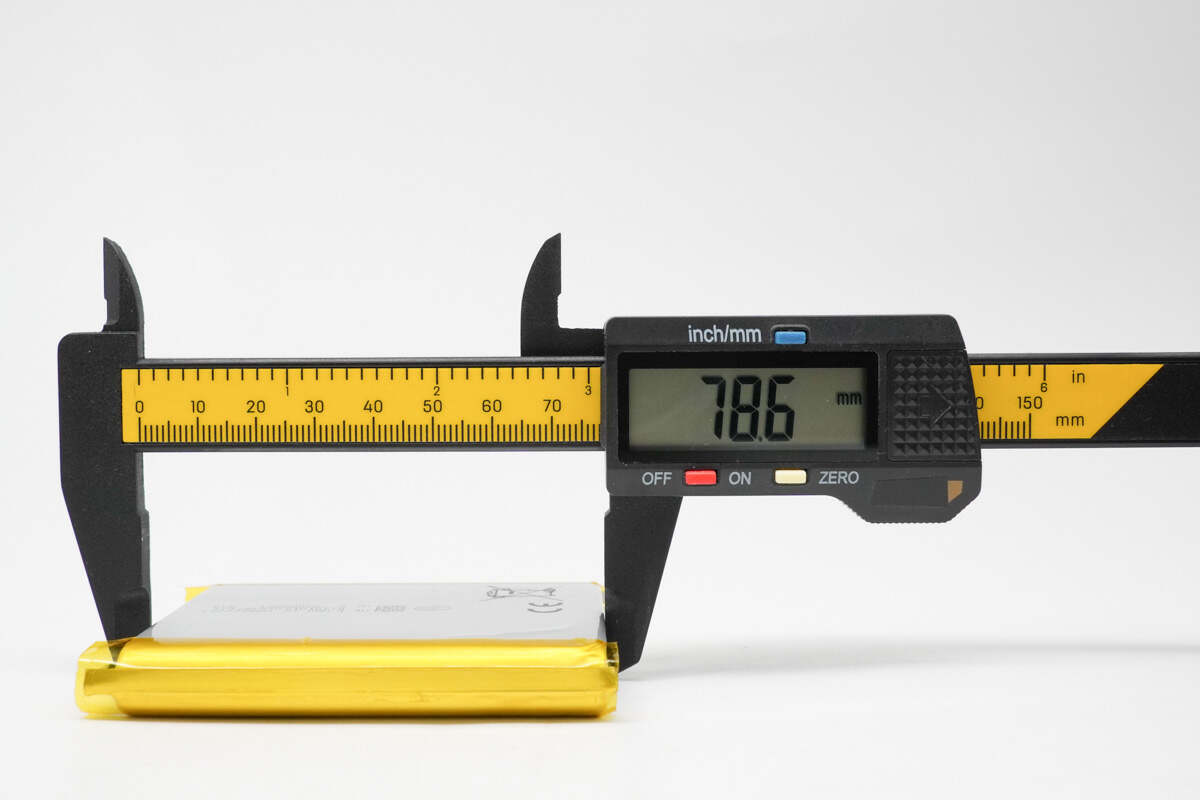

软包电芯长度约为 78.6mm。

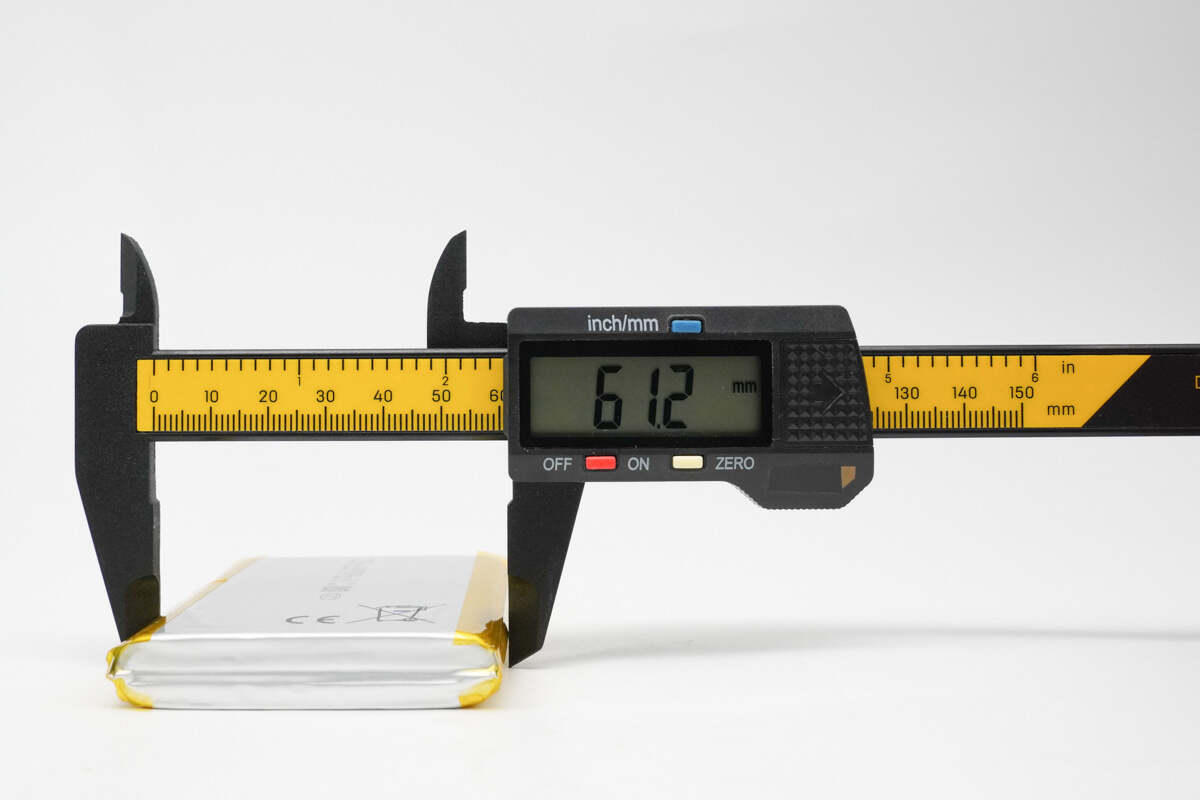

软包电芯宽度约为 61.2mm。

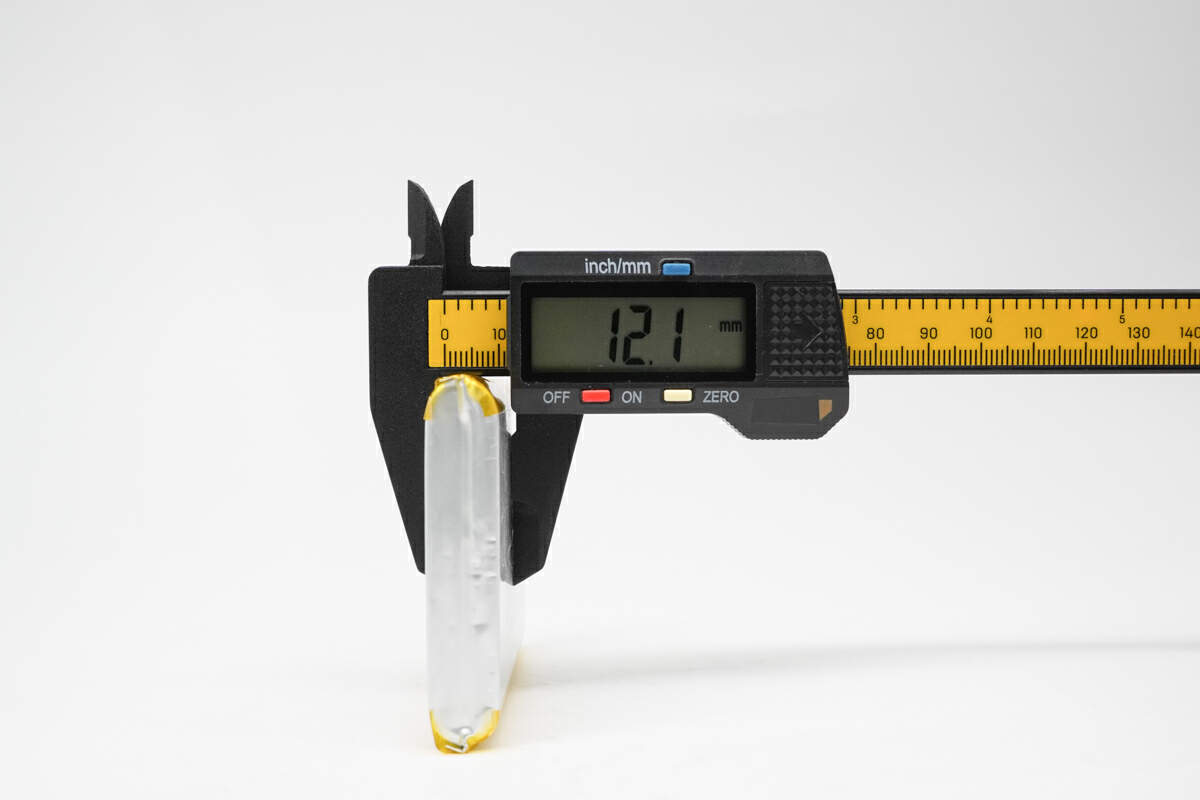

软包电芯厚度约为 12.1mm。

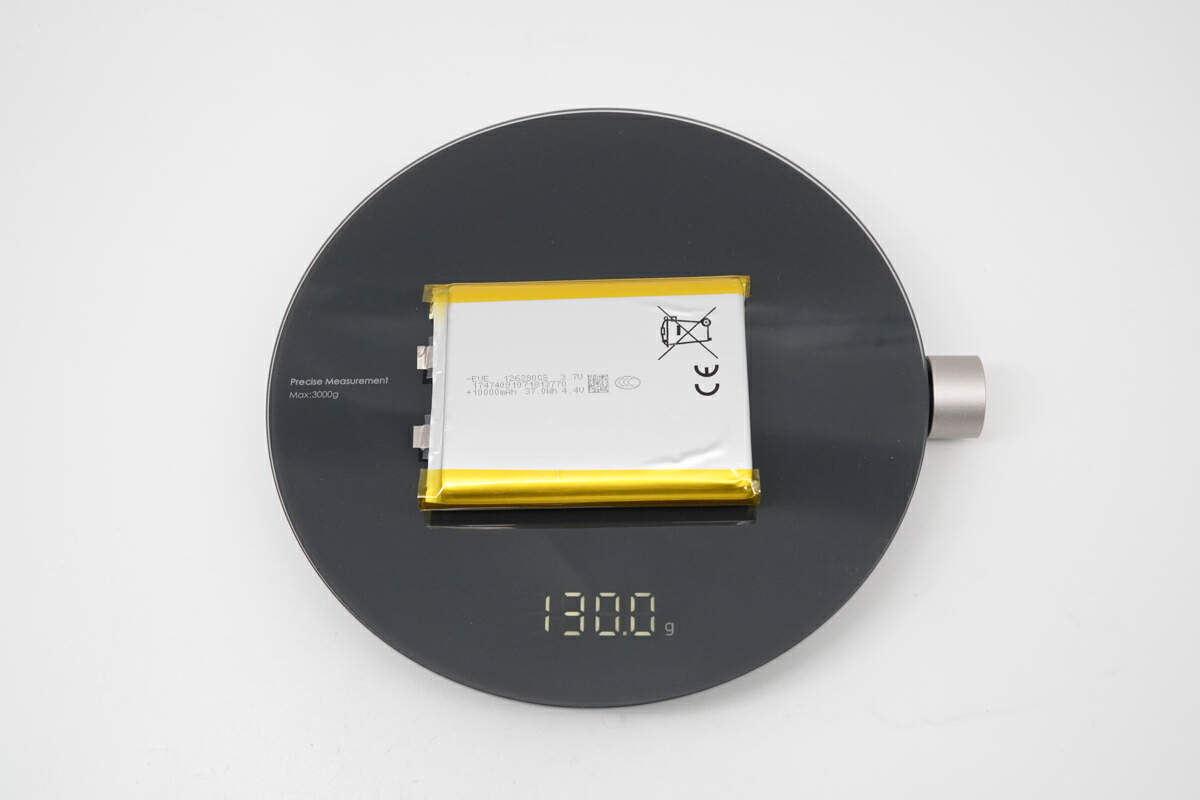

软包电芯重量约为 130g。

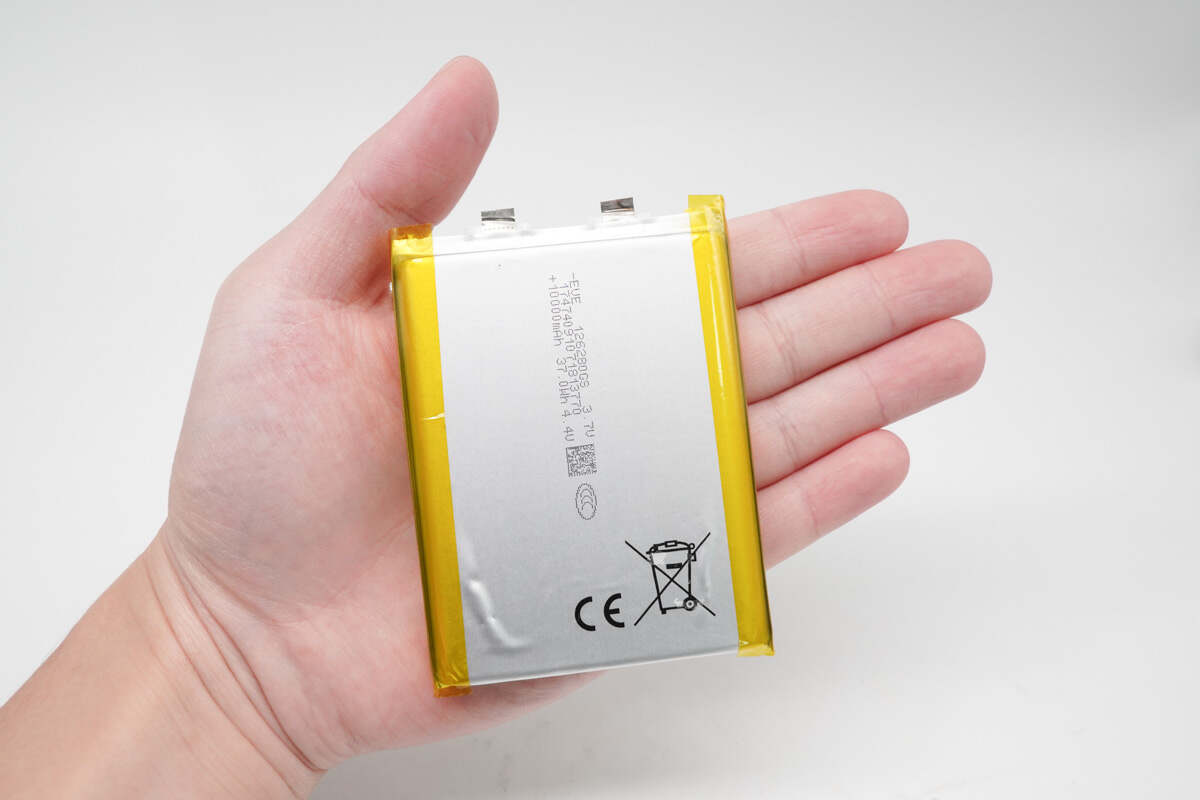

亿纬锂能 126280GS 软包电芯约占成年男子一整个手掌。

看完外观，进入正题；以下将进行0.2C、0.5C、1C倍率进行充放电测试。

充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。

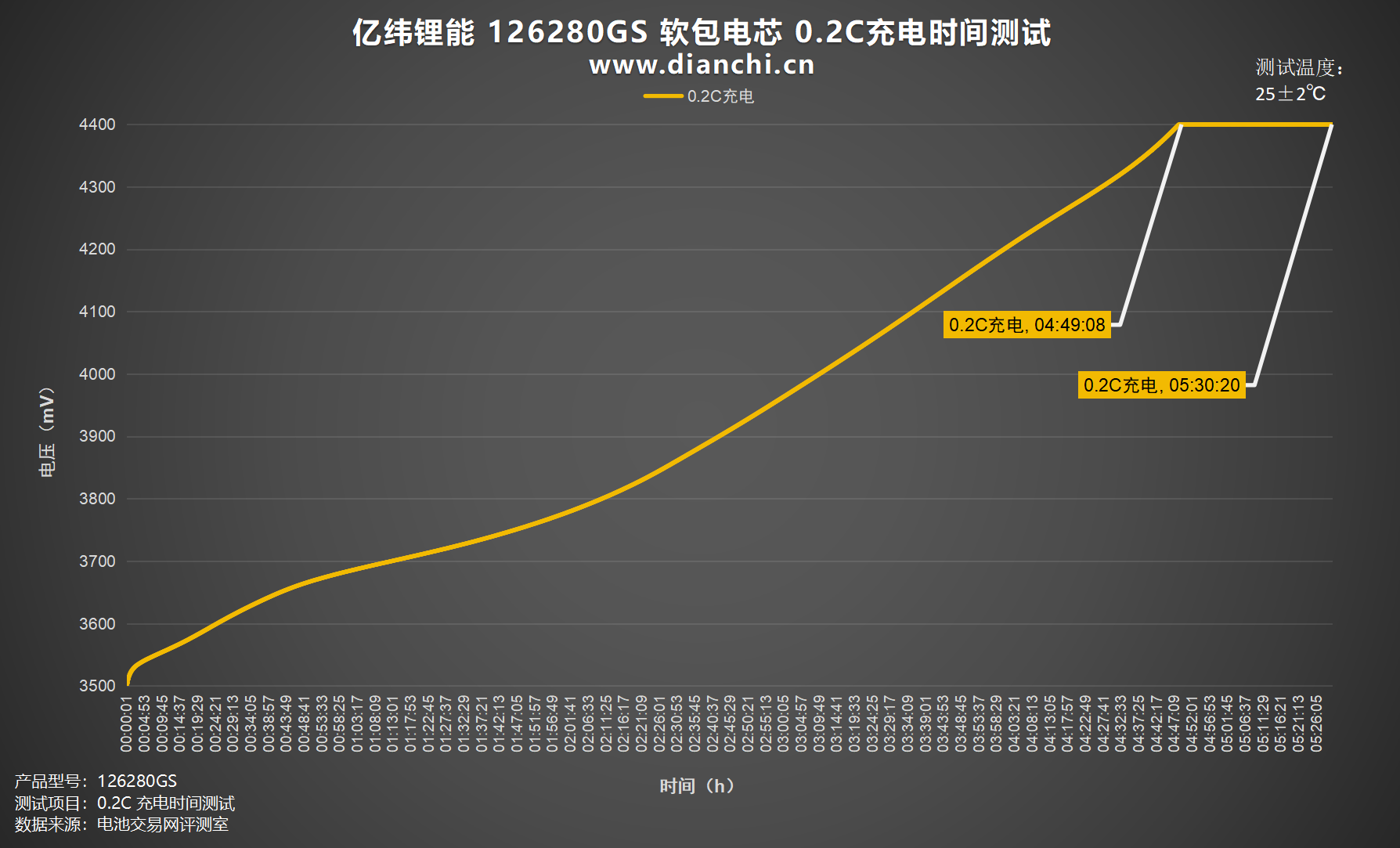

绘制出折线图，设置电流为 2000mA，0.2C为亿纬锂能 126280GS 软包电芯充电，充电截止电压为 4.4V，充至4.4V时间约为4小时49分钟，涓流完全充满时间约为5小时30分钟。

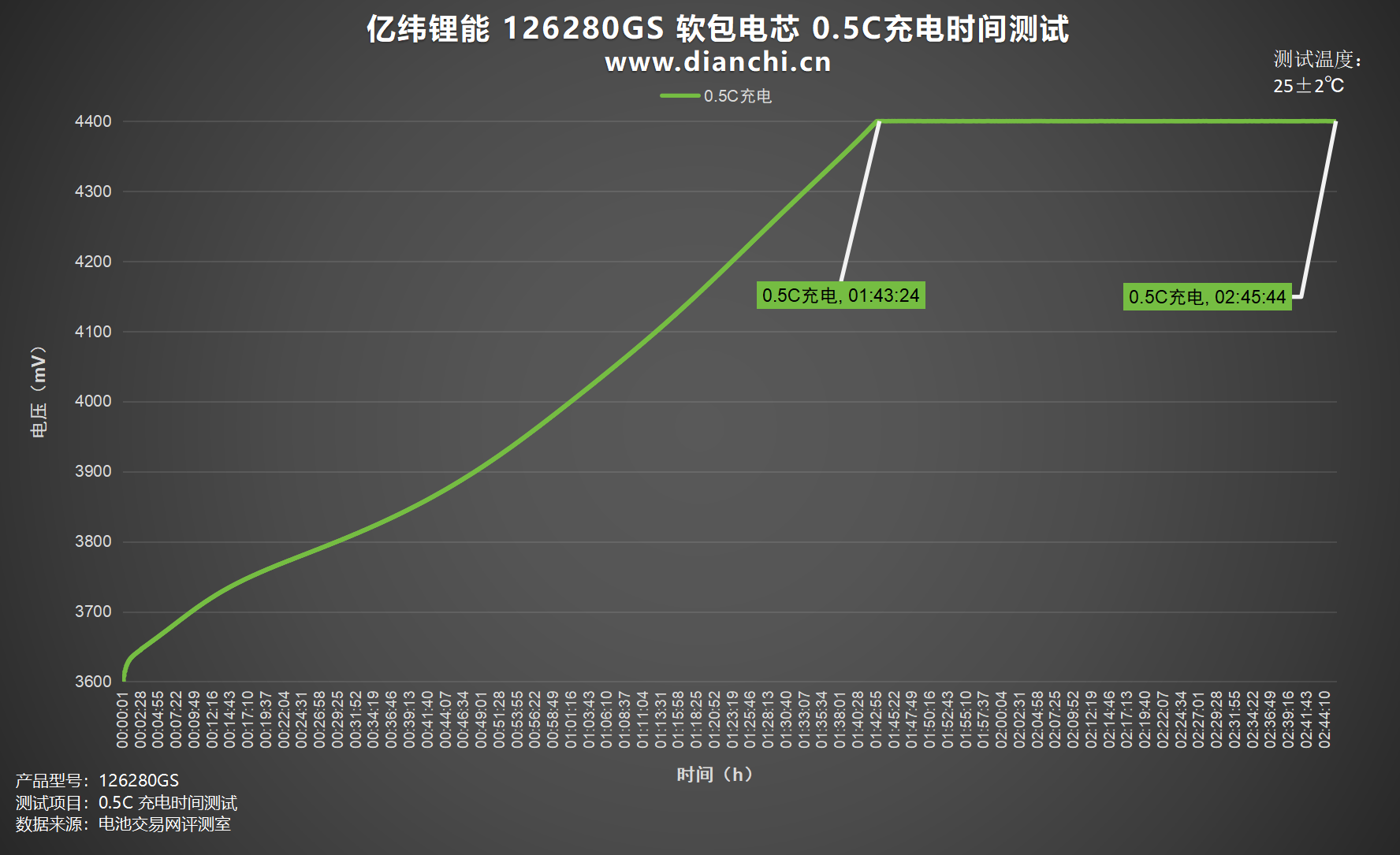

绘制出折线图，设置电流为 5000mA，0.5C为亿纬锂能 126280GS 软包电芯充电，充电截止电压为 4.4V，充至4.4V时间约为1小时43分钟，涓流完全充满时间约为2小时45分钟。

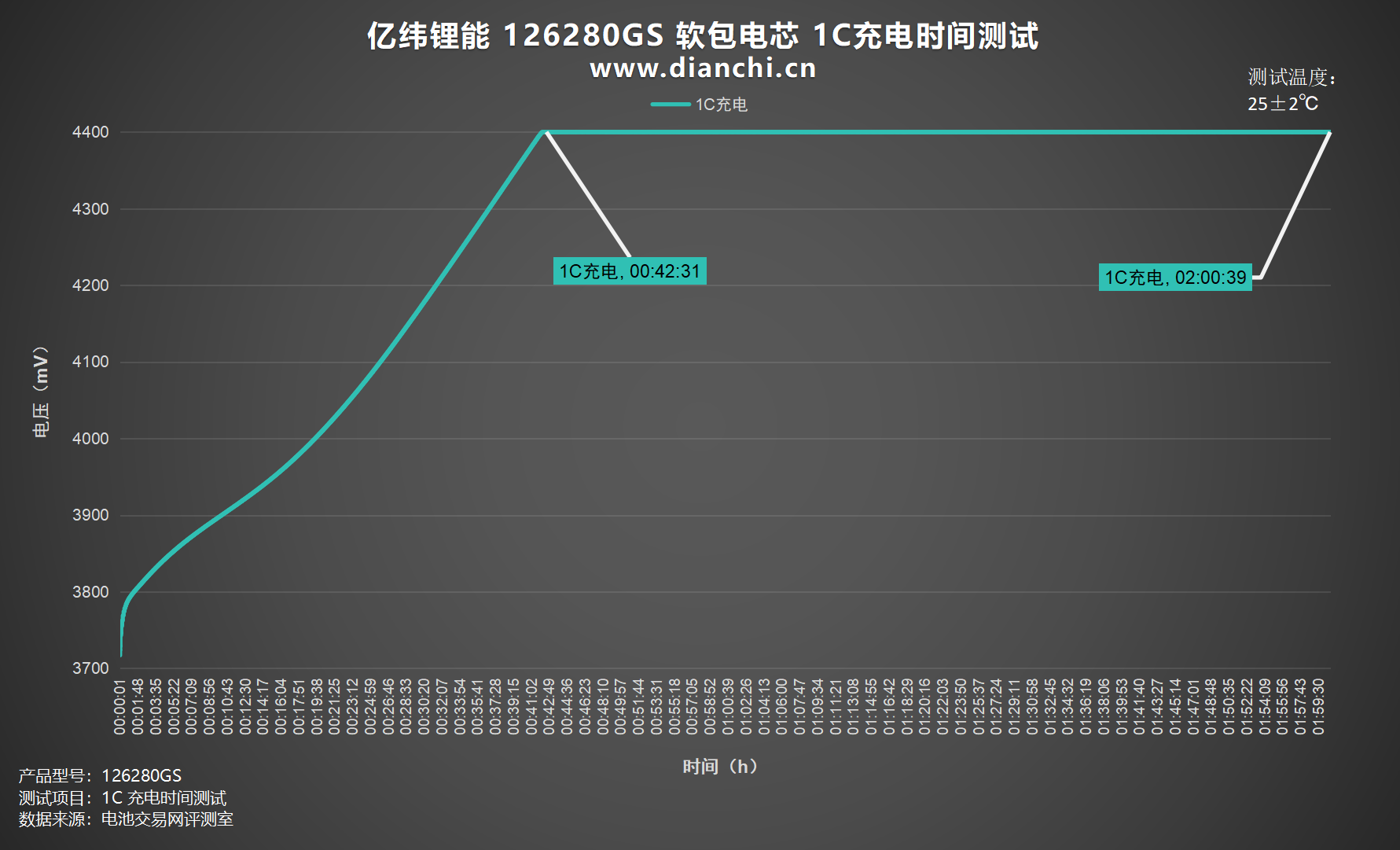

绘制出折线图，设置电流为 10000mA，1C为亿纬锂能 126280GS 软包电芯充电，充电截止电压为 4.4V，充至4.4V时间约为42分钟，涓流完全充满时间约为2小时。

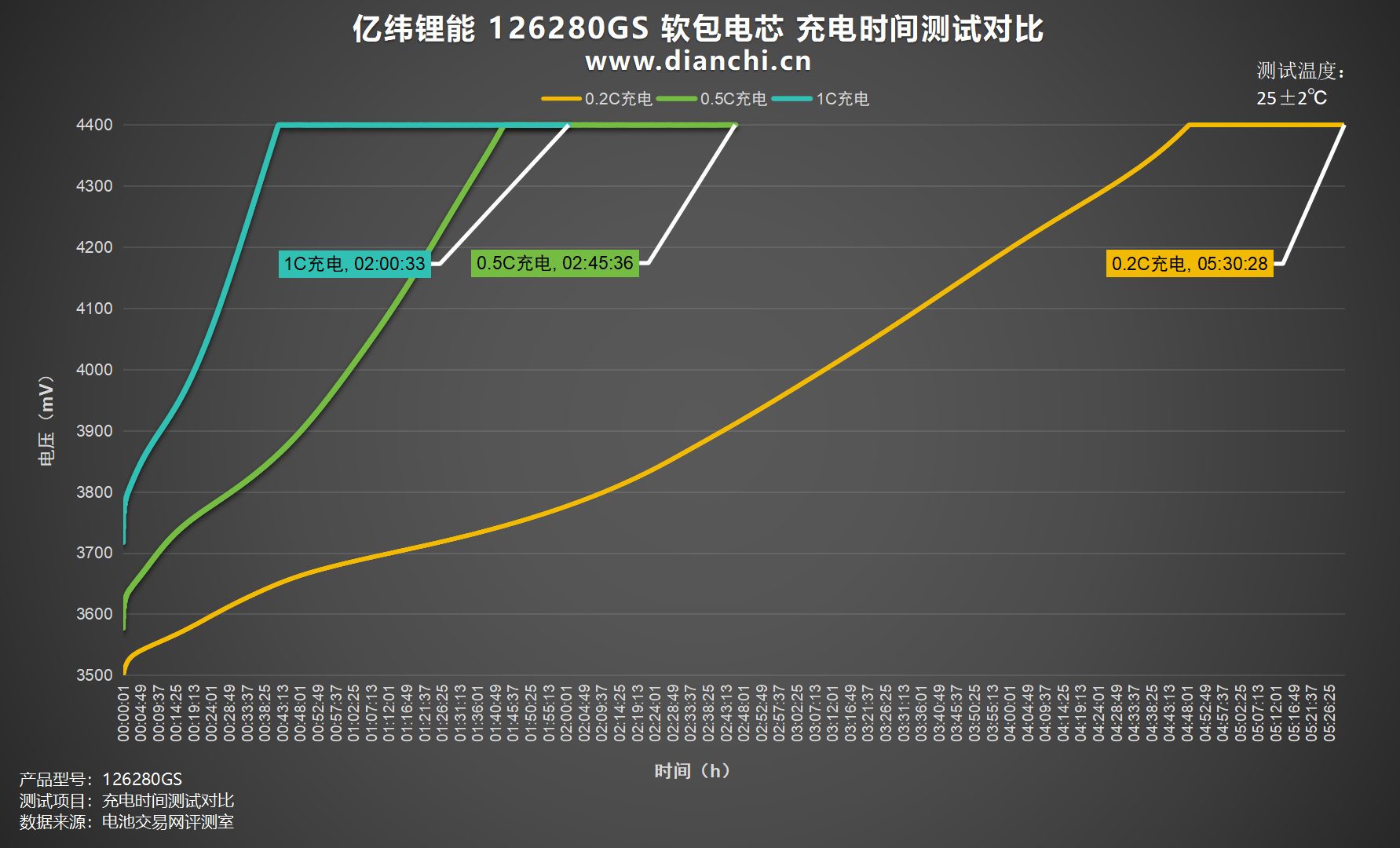

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时30分钟，0.5C充电充满耗时2小时45分钟，1C充电充满耗时2小时。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

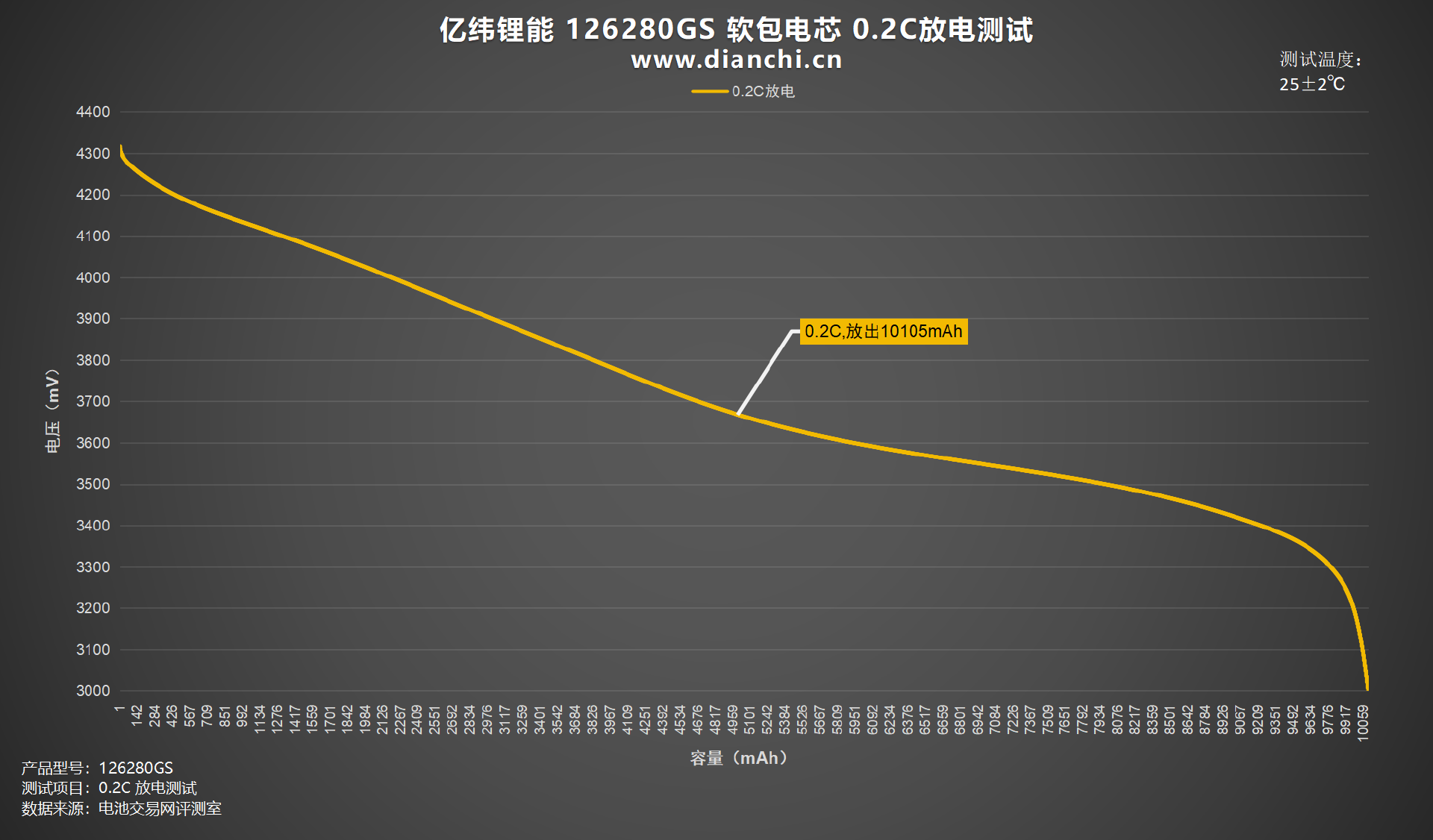

绘制出折线图，设置电流为 10105mA，0.2C为亿纬锂能 126280GS 软包电芯放电，均压 3.73V，放到截止电压为 3.0V，耗时约5小时3分钟，放出容量10105mAh，放出能量37.66Wh。

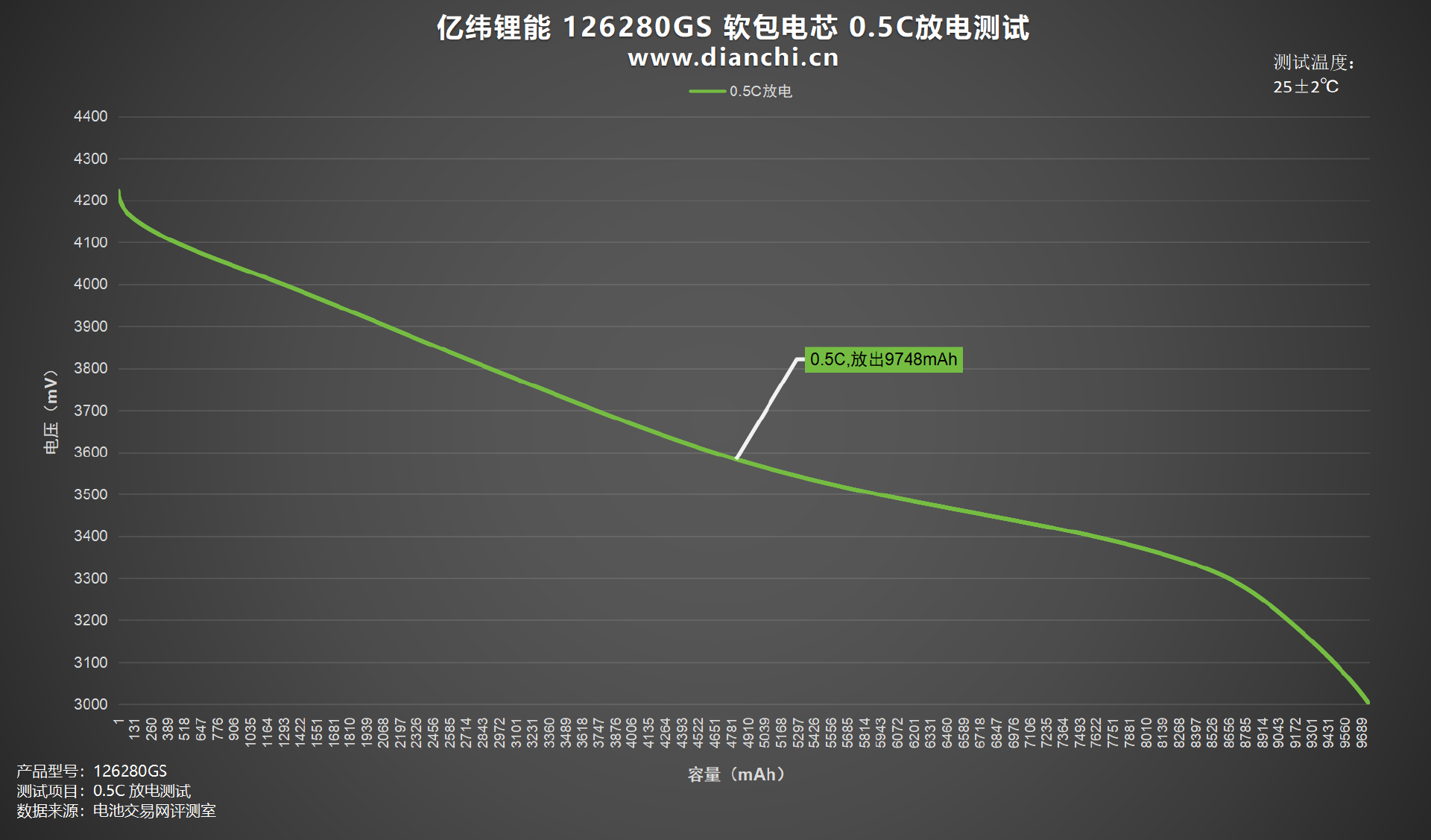

绘制出折线图，设置电流为 9748mA，0.5C为亿纬锂能 126280GS 软包电芯放电，均压 3.62V，放到截止电压为 3.0V，耗时约1小时56分钟，放出容量9748mAh，放出能量35.31Wh。

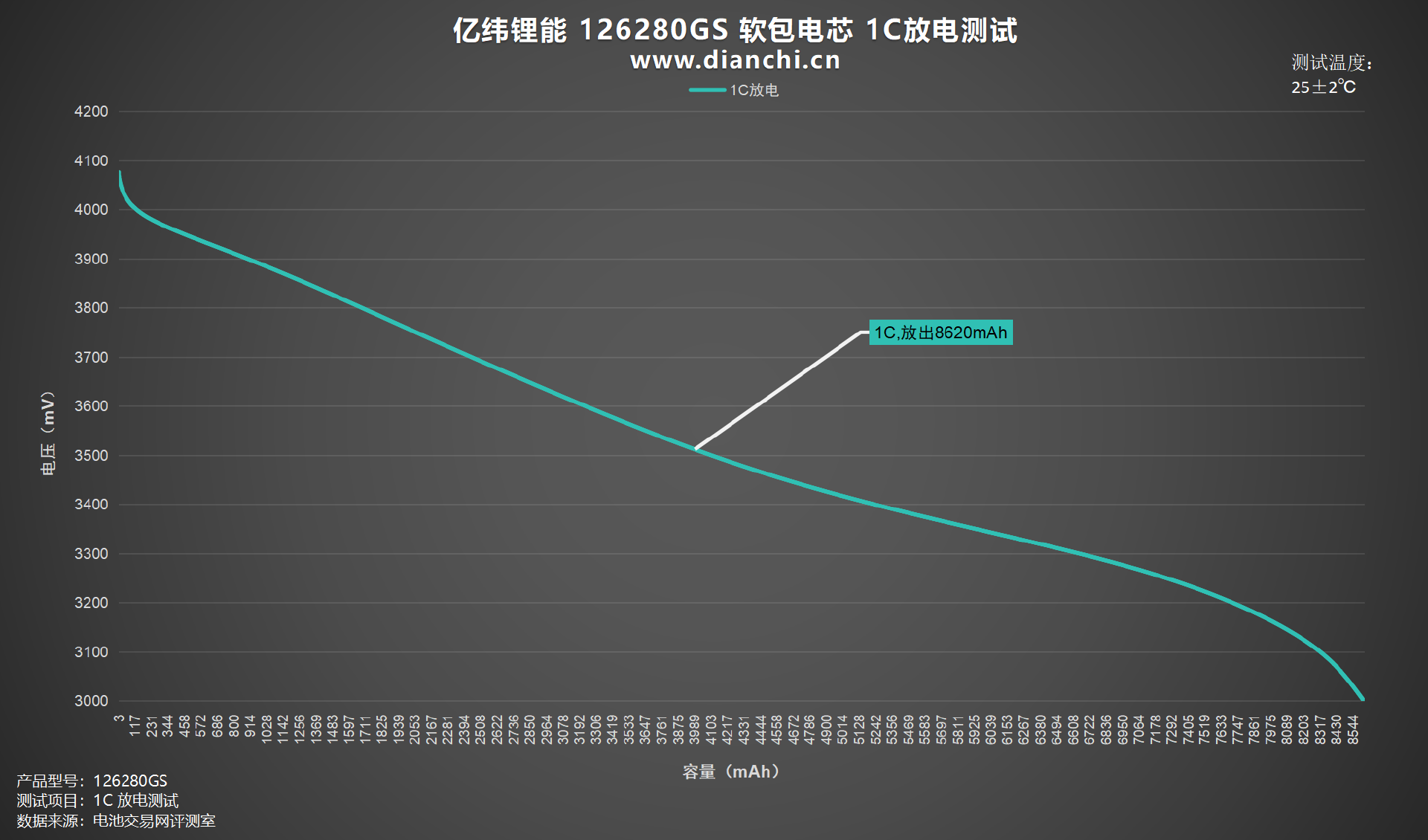

绘制出折线图，设置电流为 8620mA，1C为亿纬锂能 126280GS 软包电芯放电，均压 3.52V，放到截止电压为 3.0V，耗时约51分钟，放出容量8620mAh，放出能量30.33Wh。

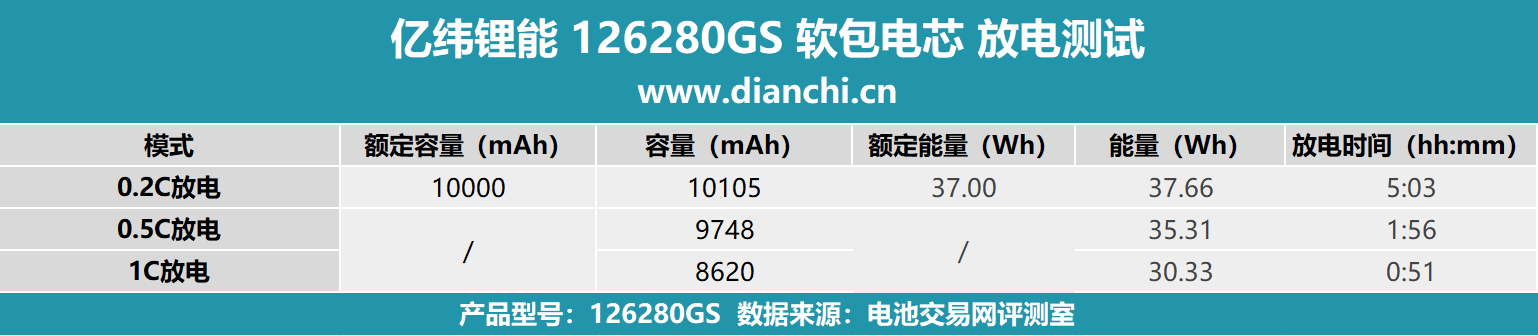

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为51分钟。放电时间最长的为0.2C放电，放电时间约为5小时3分钟。

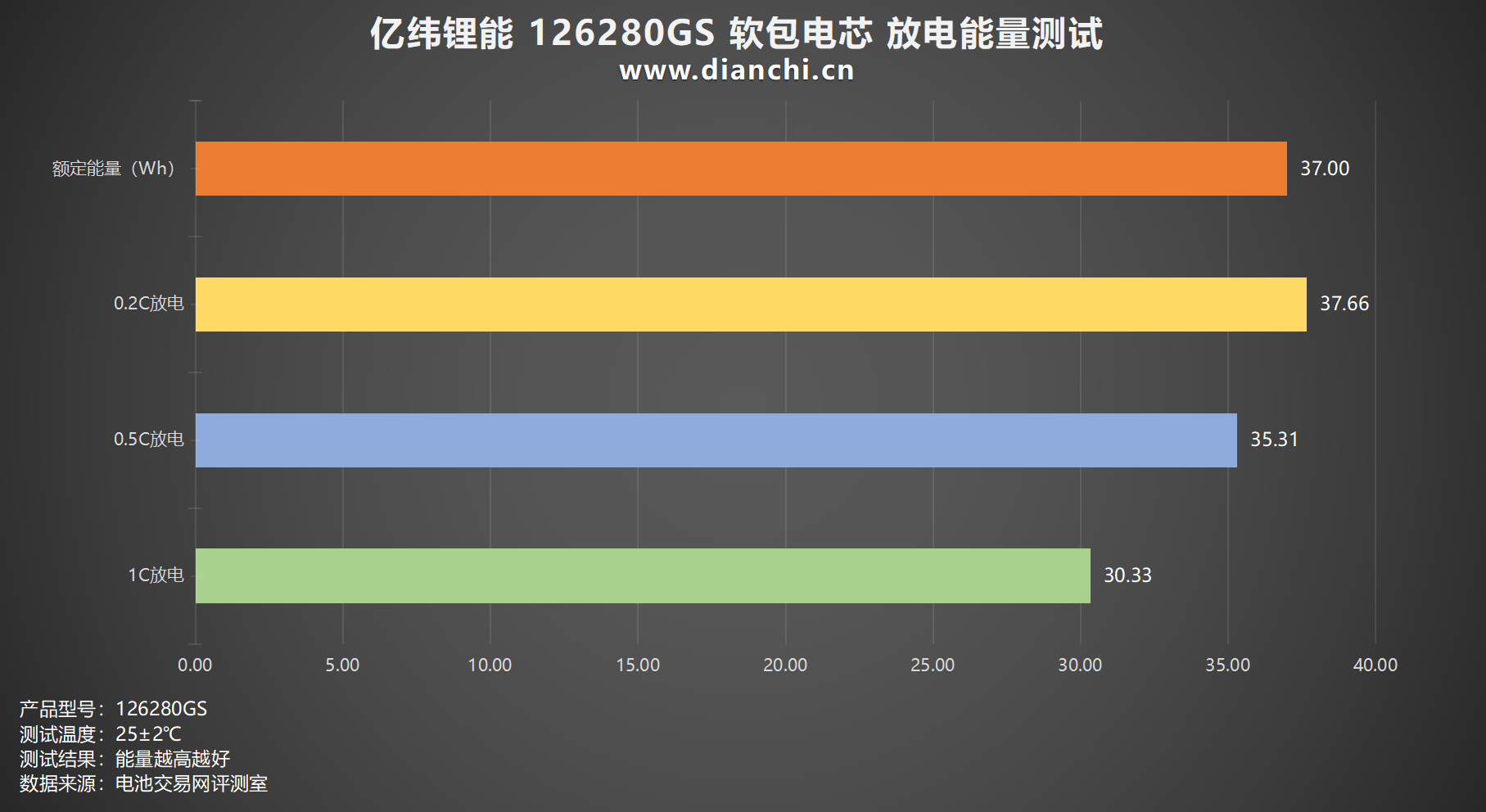

将测试数据汇总成柱状图，放电测试中整体放电能量在30.33-37.66Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到37.66Wh；放电能量最低的是1C放电，放电能量为30.33Wh。

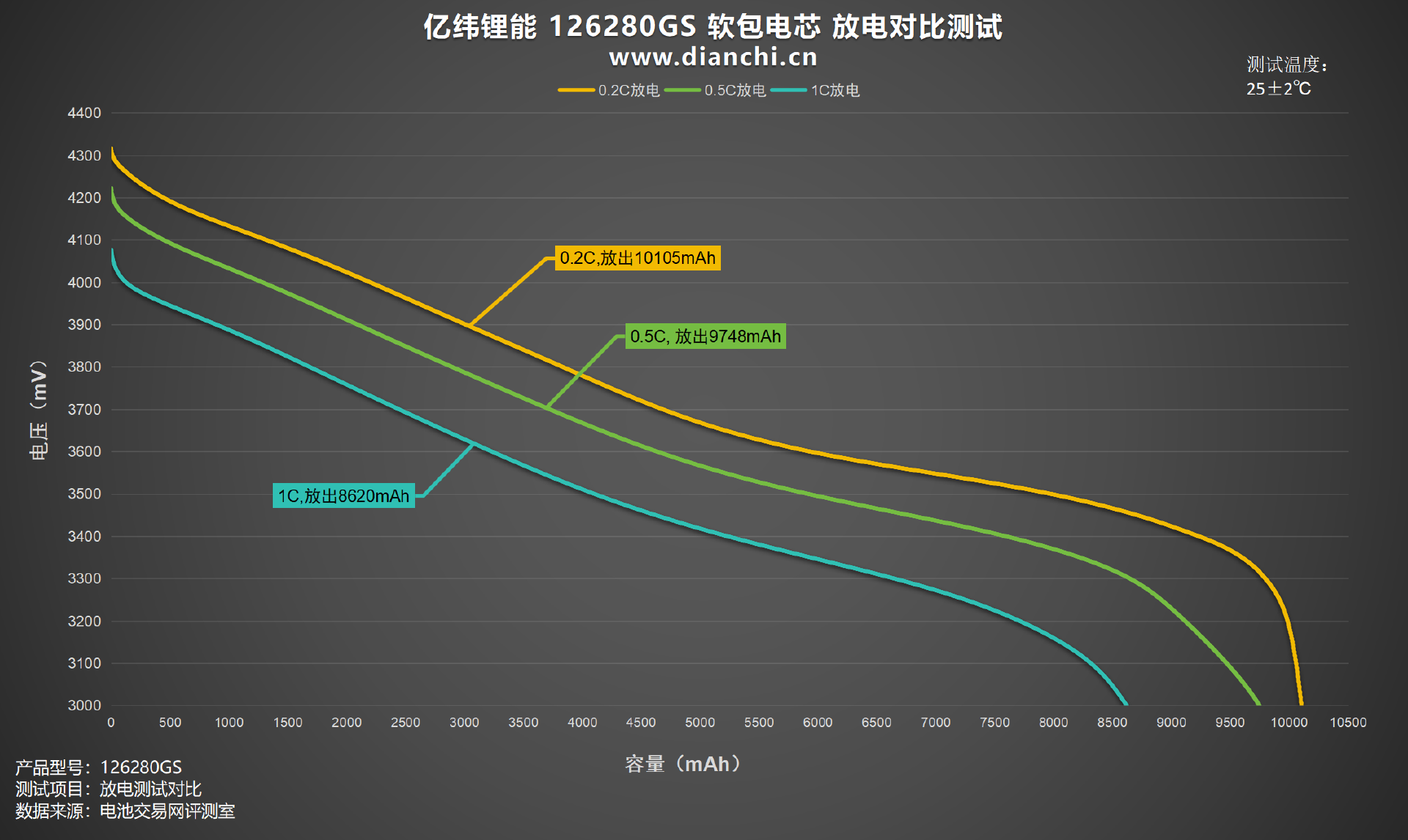

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量10105mAh，放出容量最低的是1C放电放出容量8620mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

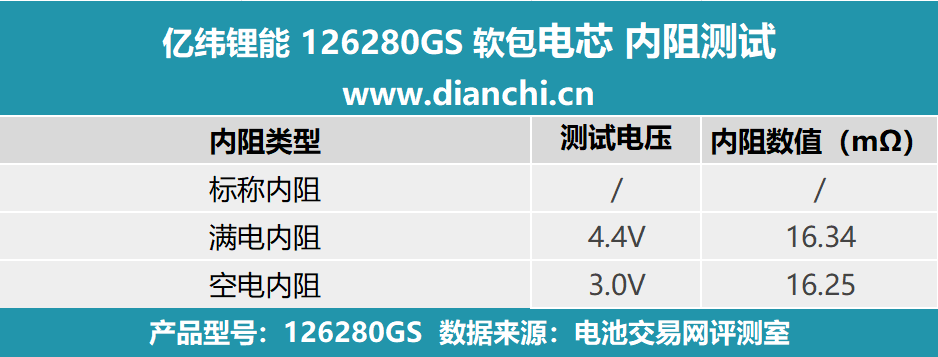

将测试数据汇总至表格，可以看到满电内阻电压为 4.4V，空电内阻电压则为 3.0V，亿纬锂能 126280GS 软包电芯标称内阻未知。

绘制出柱状图，可以看到 4.4V满电内阻为 16.34mΩ，3.0V空电内阻为 16.25mΩ。

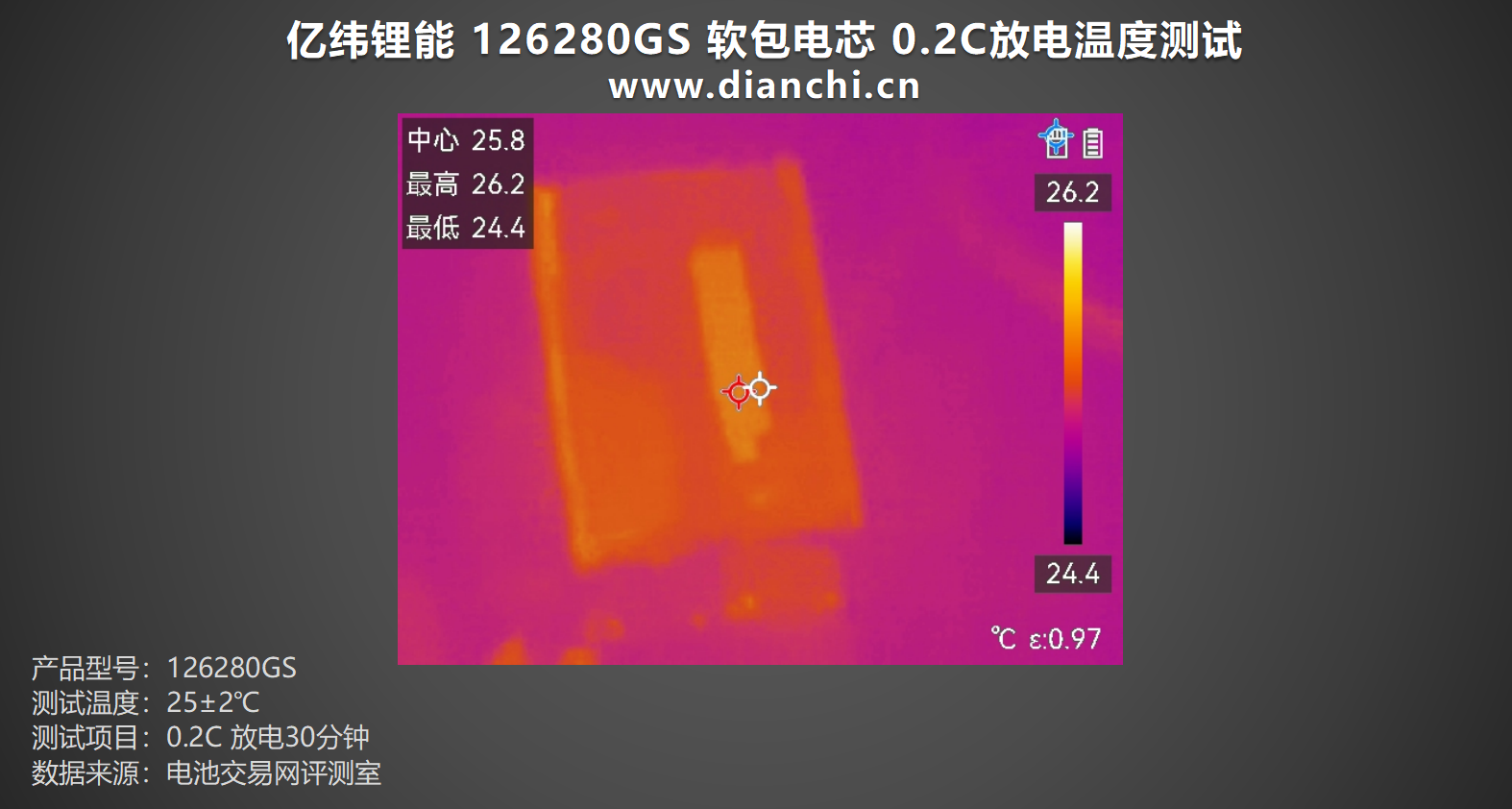

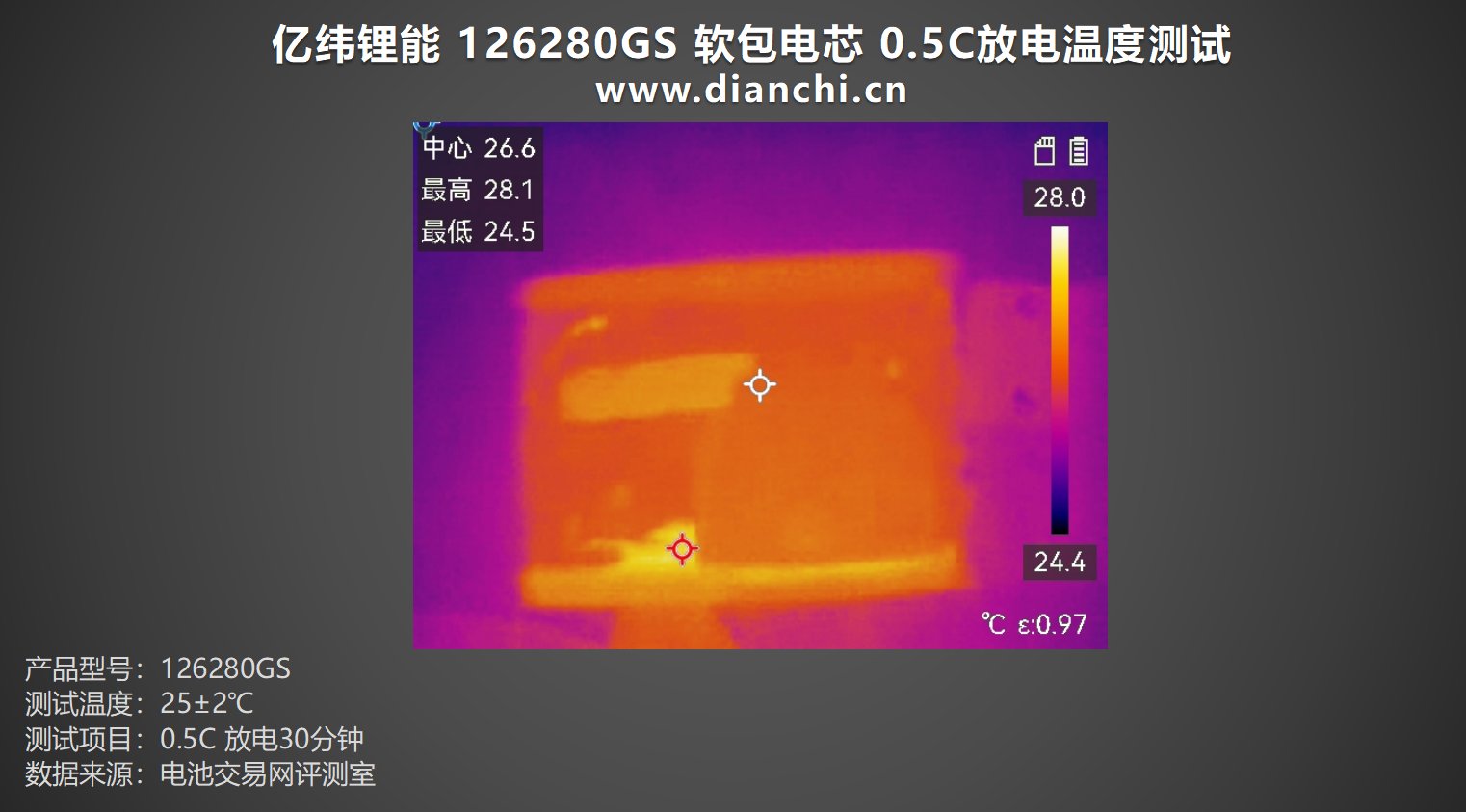

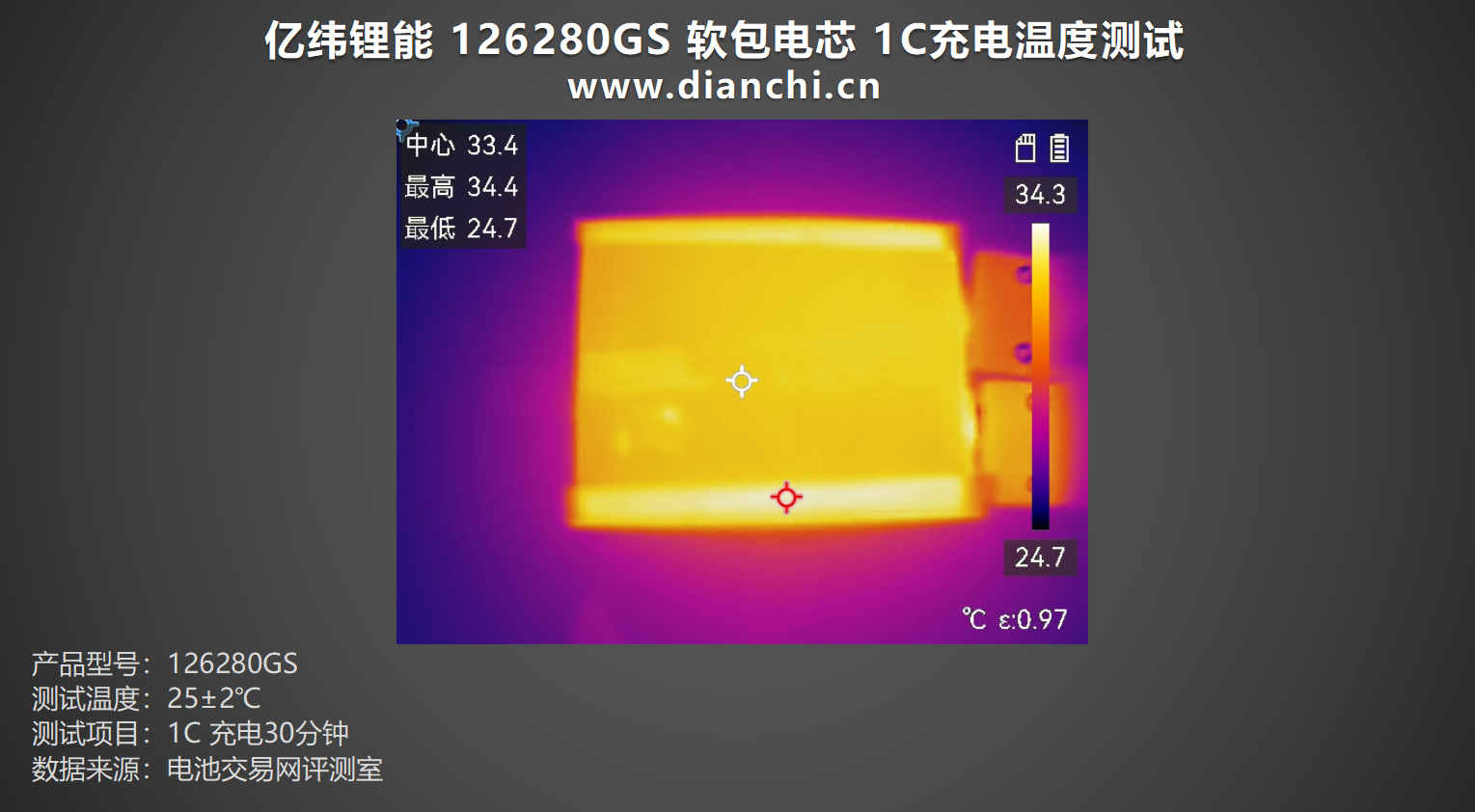

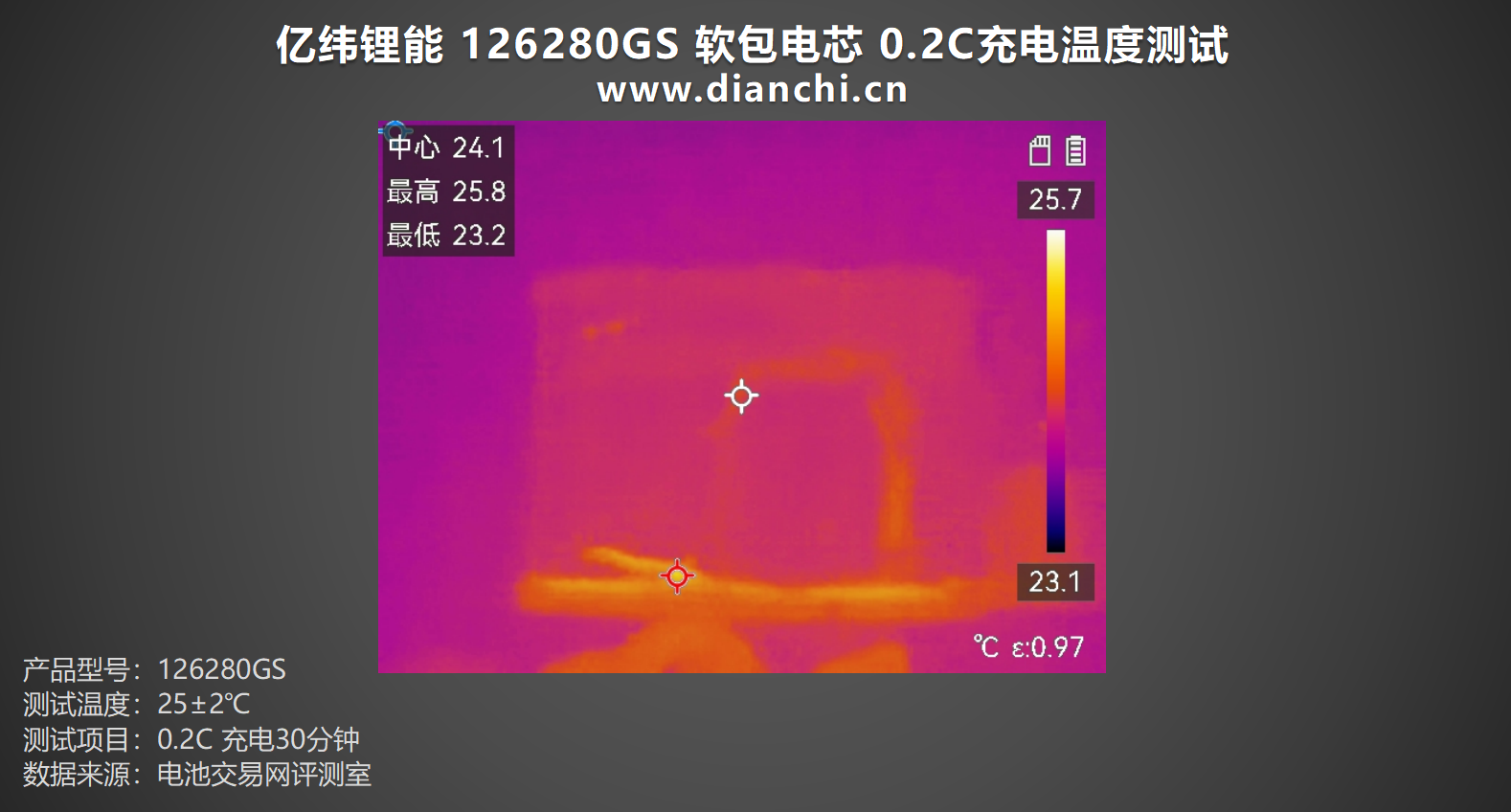

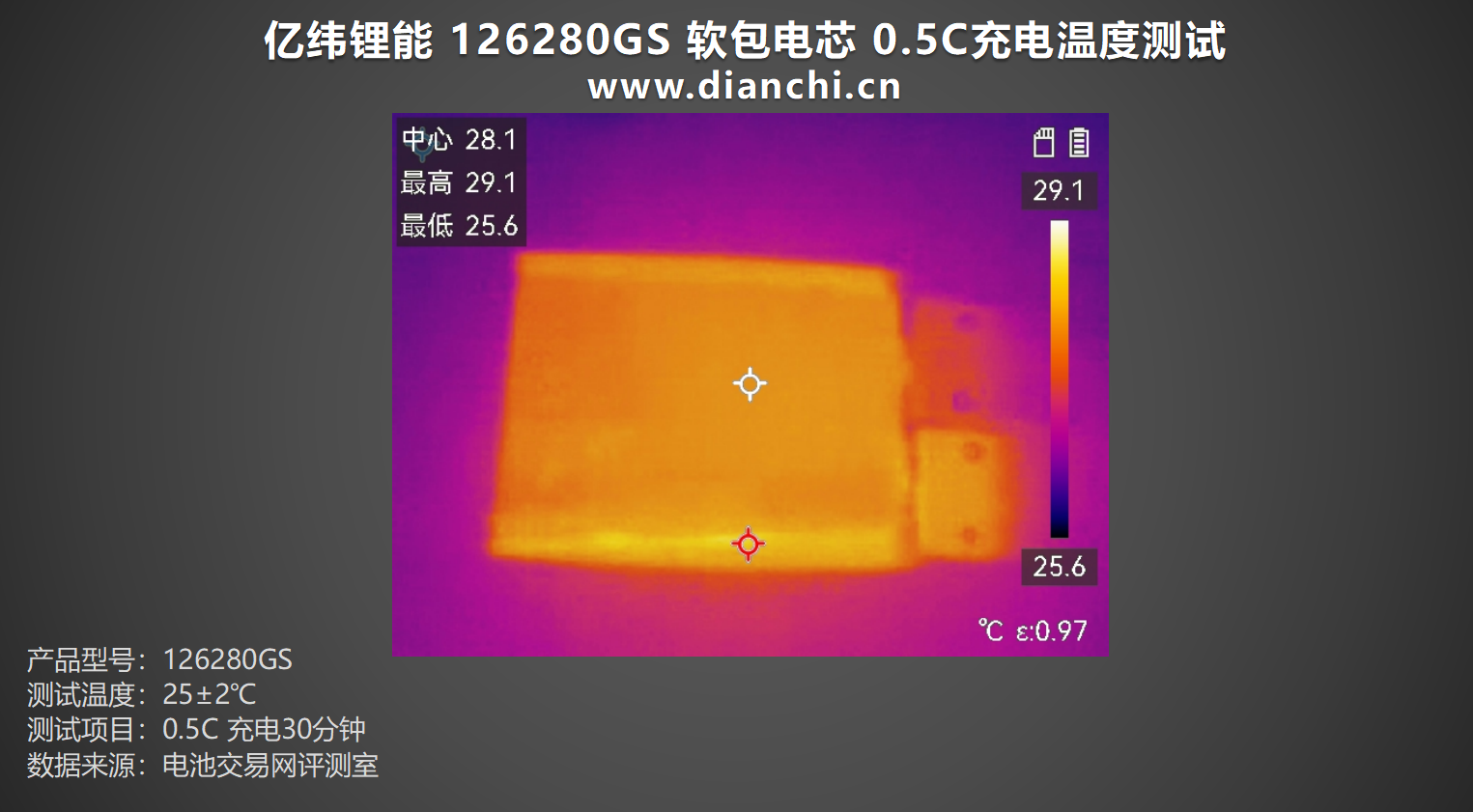

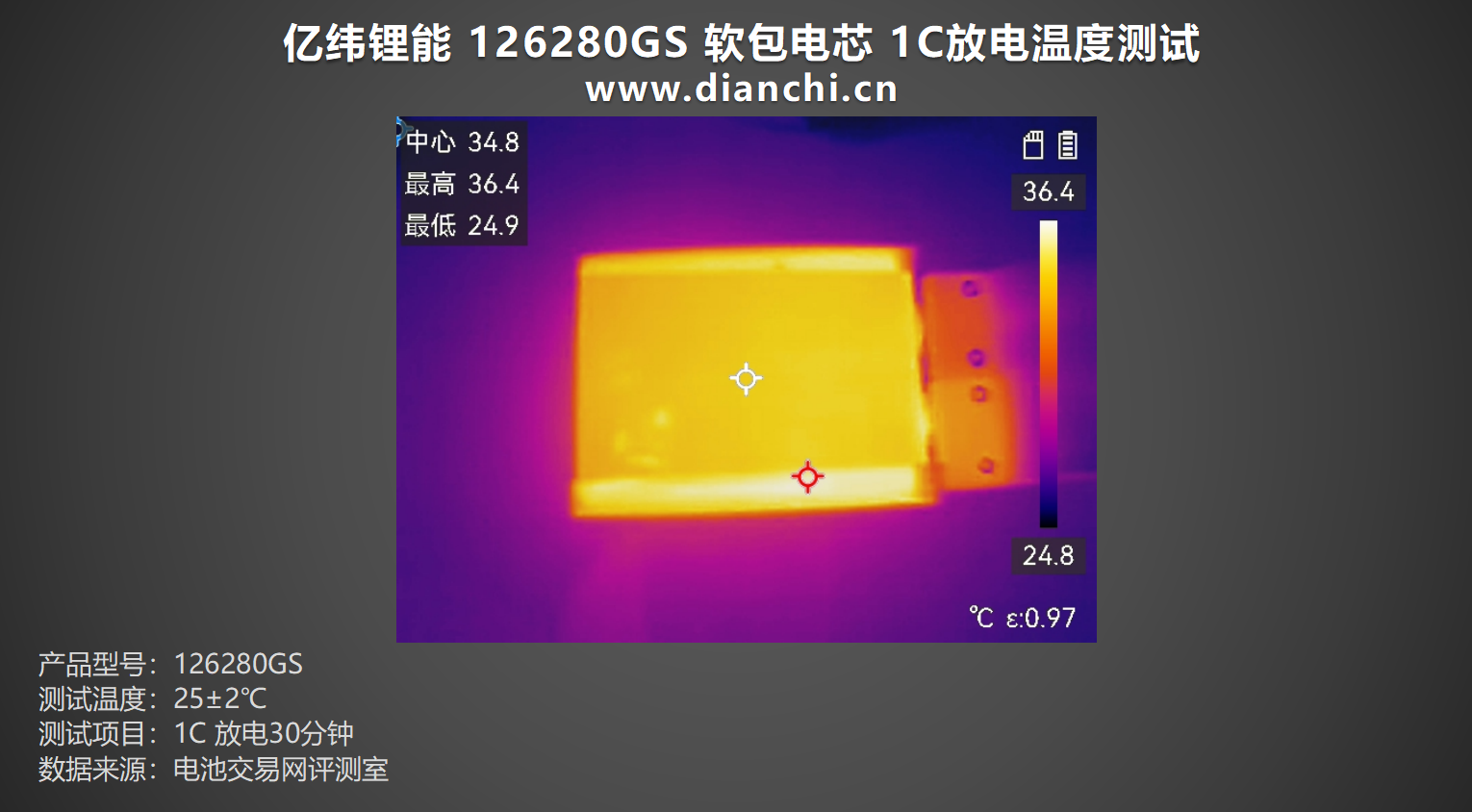

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
