前言

在追求高效能与长续航的今天，电池技术的发展日新月异，而电芯作为电池系统的核心部件，性能直接影响到整个续航的表现，近期，电池交易网就对东来新能源一系列电芯进行了评测，此次，再来看看另一款数码型的表现如何，这款电芯拥有2200mAh容量，外壳延续了一贯的镀镍钢材质，耐用防腐，下面就一起来看看它的实际表现如何。

外观介绍

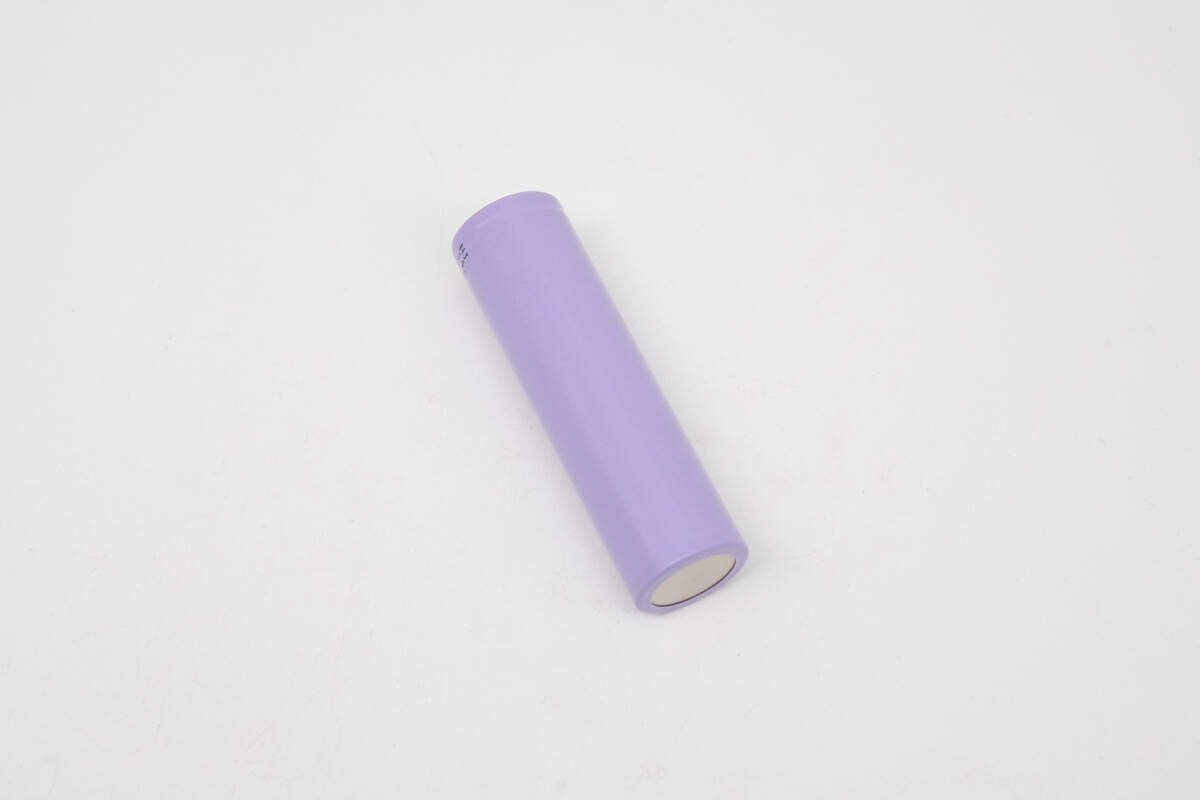

东来DL18650-2200电芯采用紫色电芯套膜，表面无丝印信息。

东来DL18650-2200电芯正极盖帽为合金材质，平头设计，顶部可见五泄气孔。

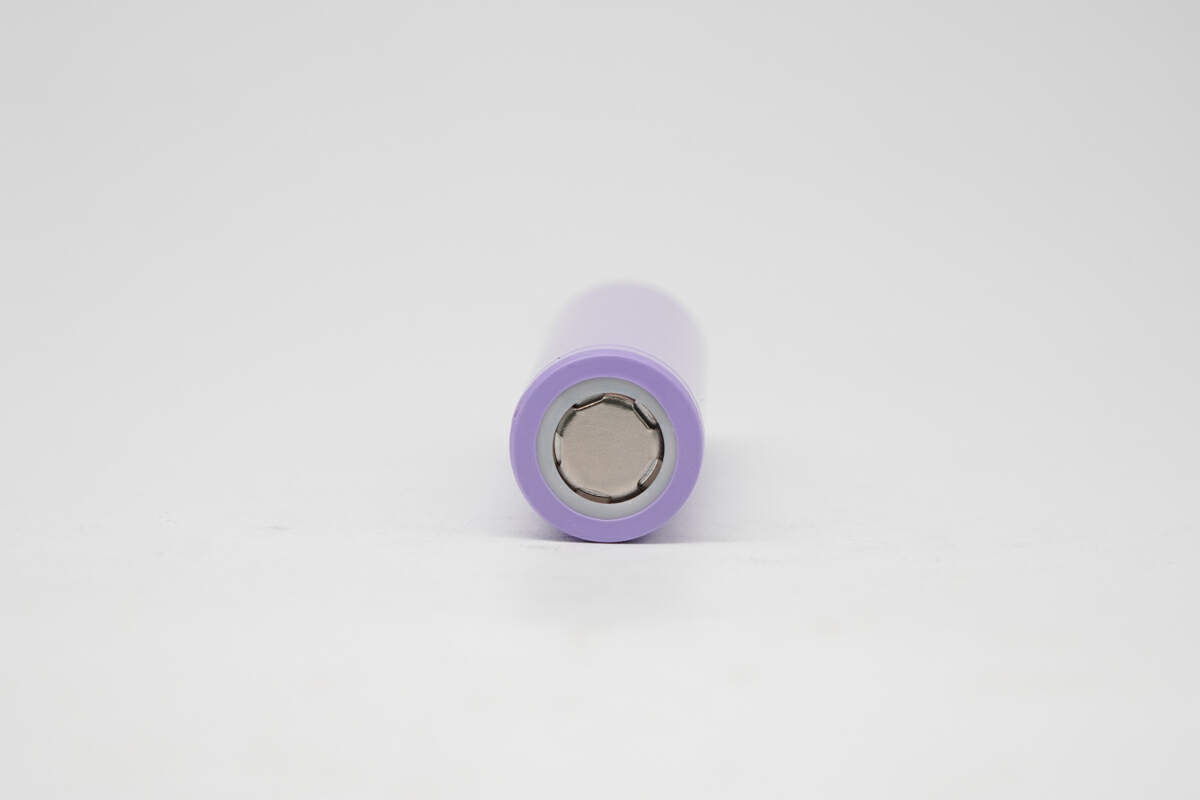

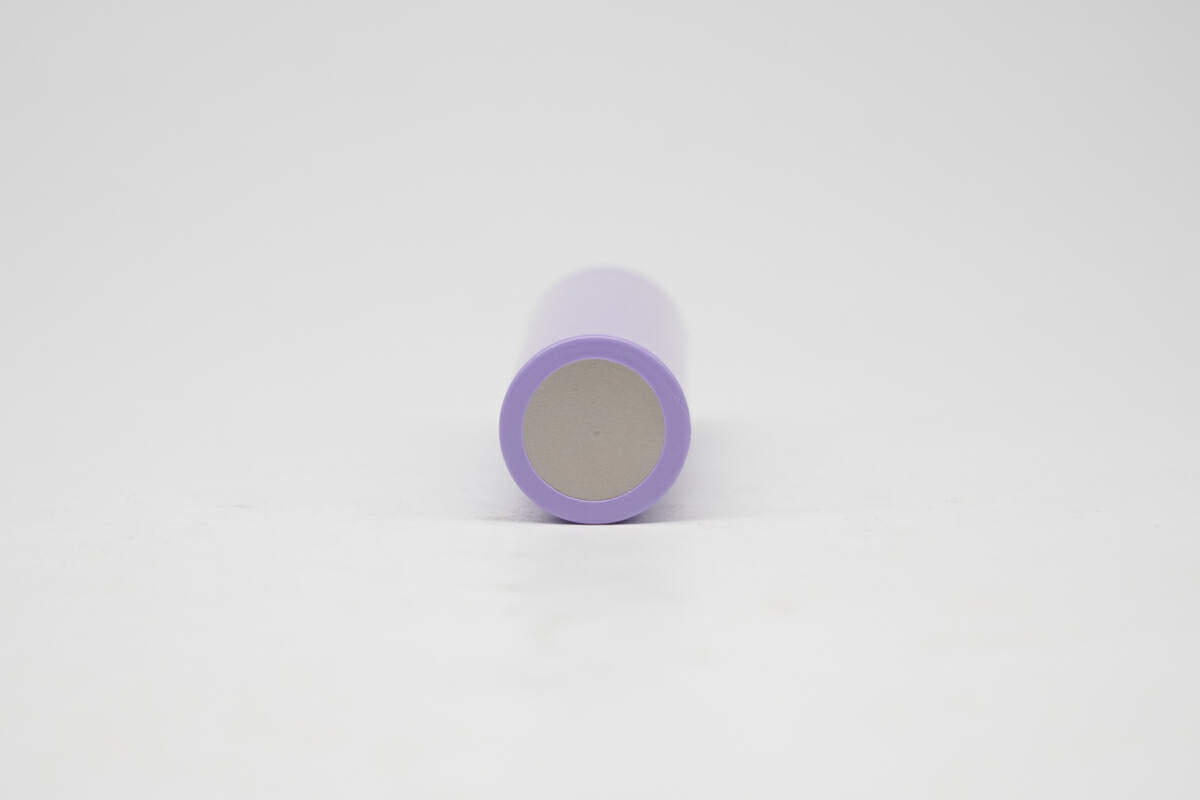

东来DL18650-2200电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

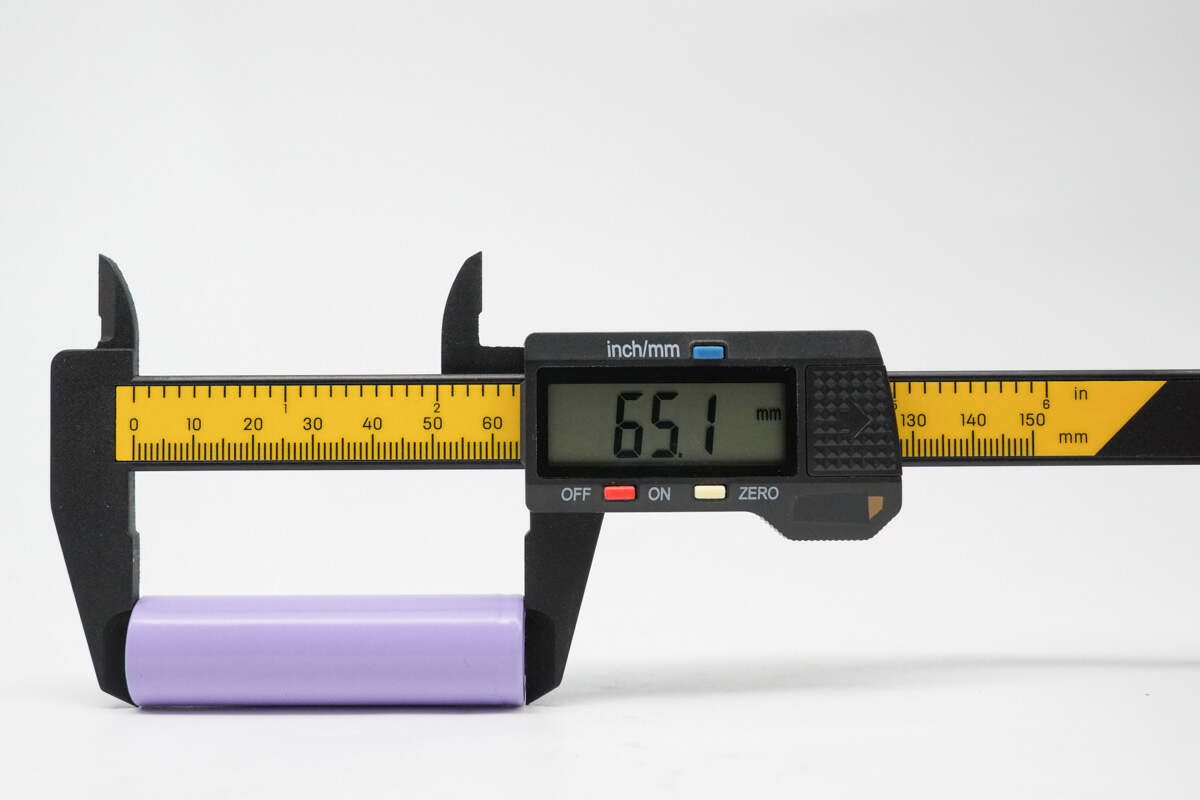

东来DL18650-2200电芯高度约为 65.1mm。

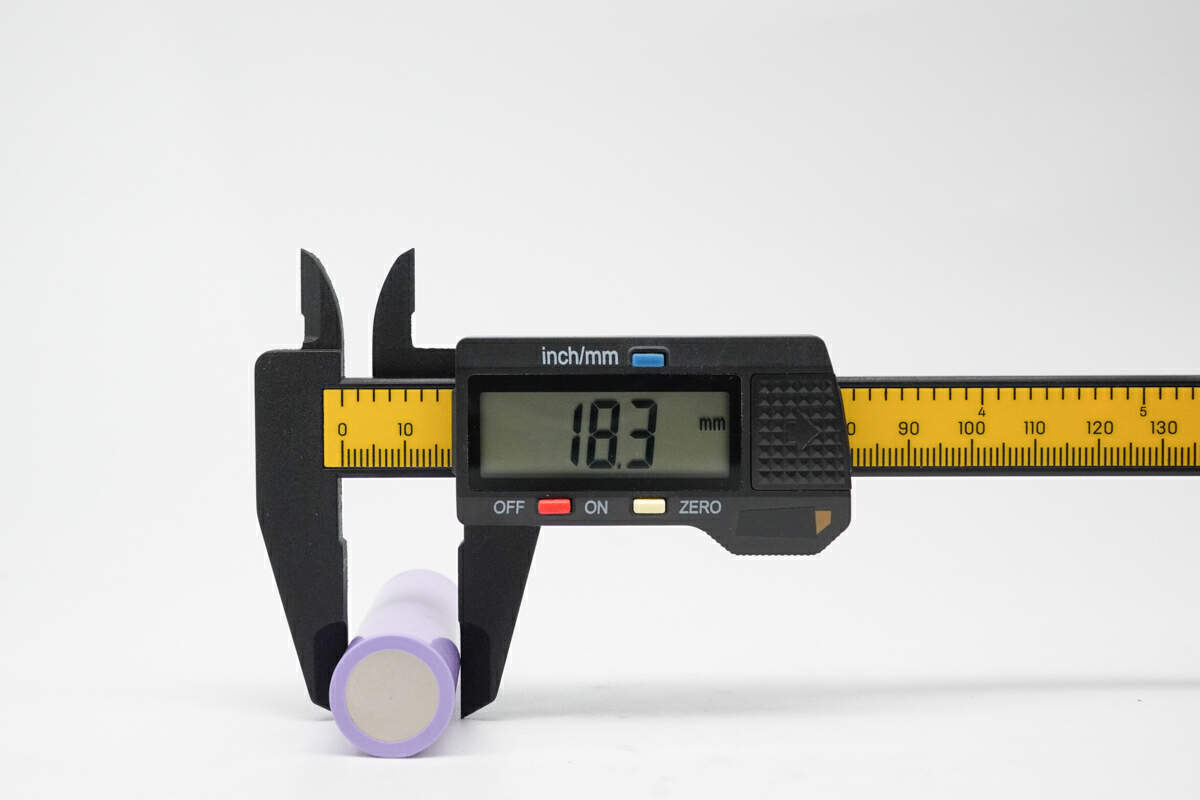

东来DL18650-2200电芯直径约为 18.3mm。

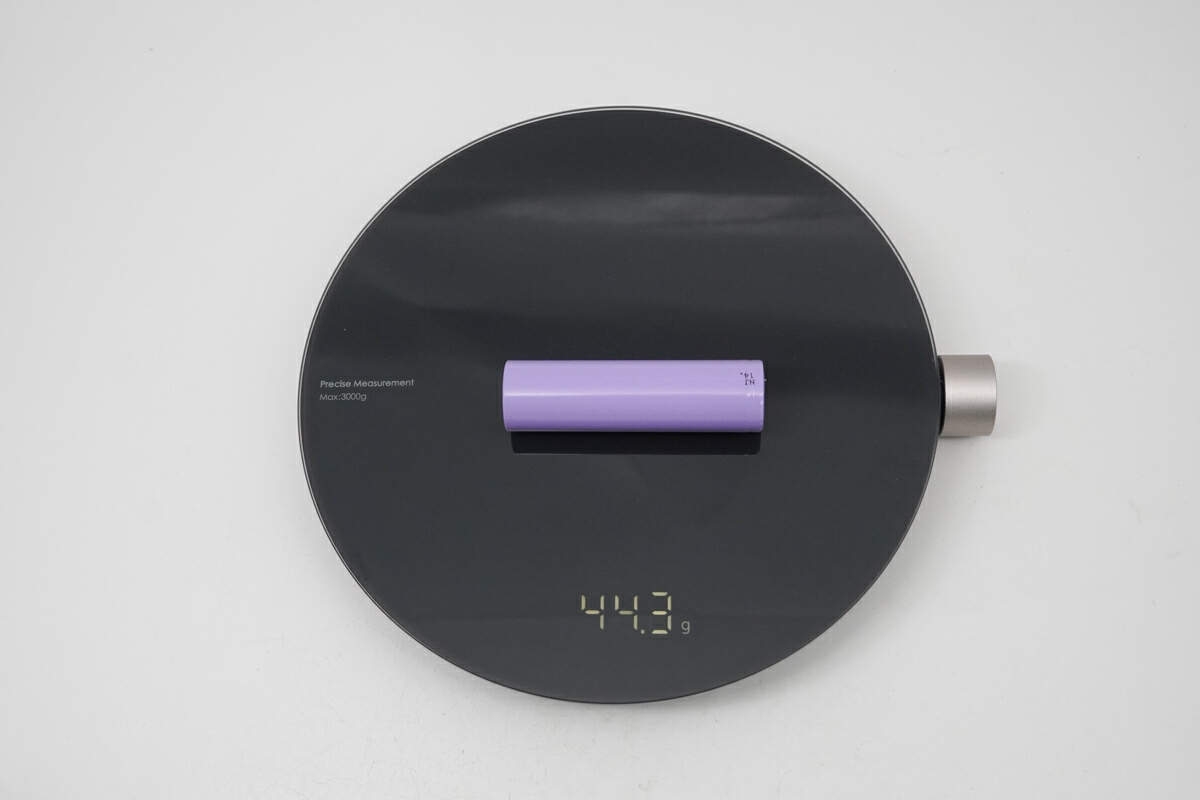

东来DL18650-2200电芯重量约为 44.3g。

规格书介绍

型号：DL18650-2200mAh S型；外壳材质：镀镍钢；标称容量：2200mAh@0.5C；额定电压：3.7V；最大充电电压：4.2V；放电截止电压：2.75V；最大充电电流：1C；持续放电电流：1C；瞬间最大放电电流：2C；电池重量：45.2g，内阻：≤52mΩ。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C、1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

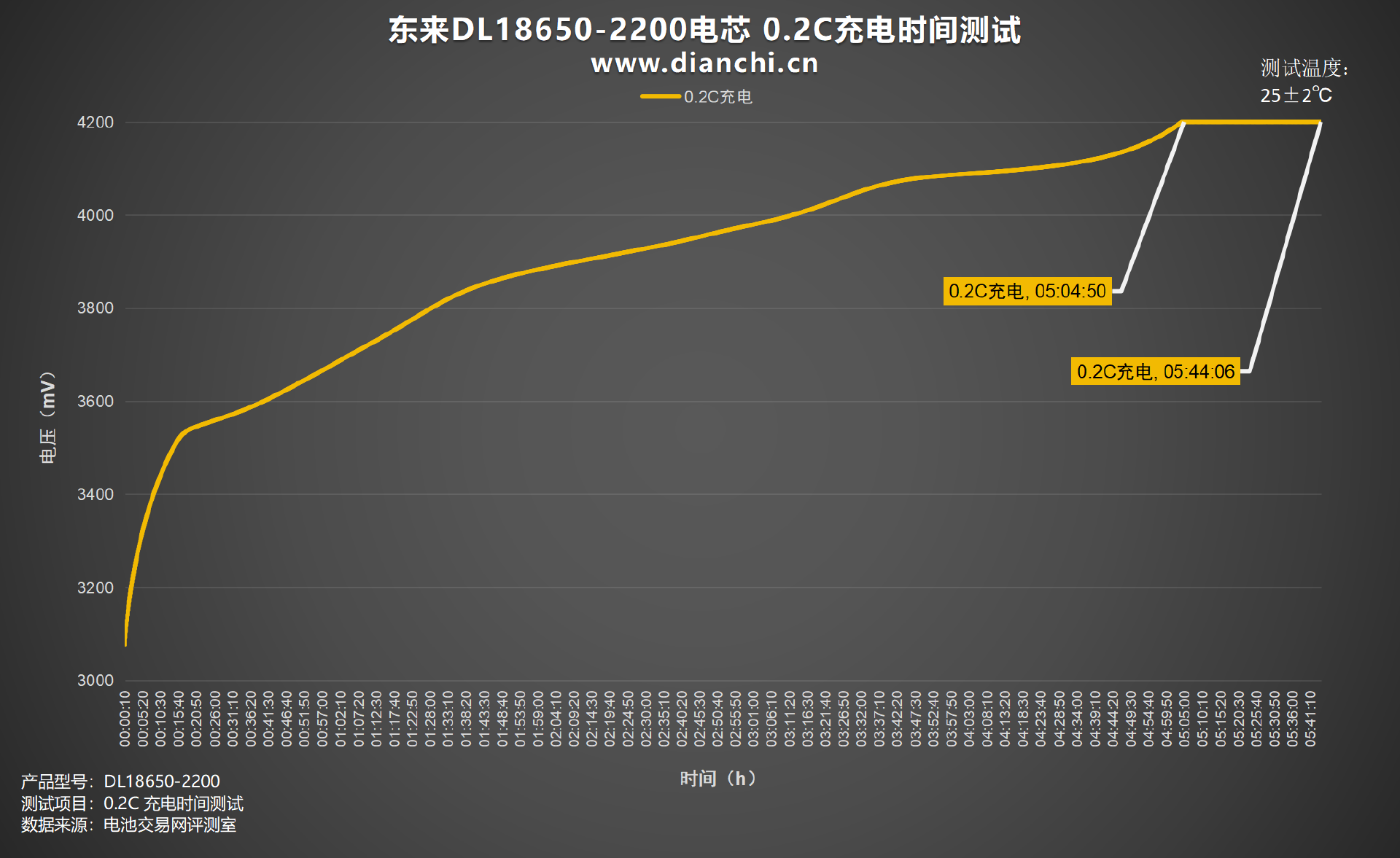

绘制出折线图，设置电流为 440mA，0.2C为东来DL18650-2200电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时4分钟，涓流完全充满时间约为5小时44分钟。

0.5C充电

绘制出折线图，设置电流为 1100mA，0.5C为东来DL18650-2200电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时52分钟，涓流完全充满时间约为2小时45分钟。

1C充电

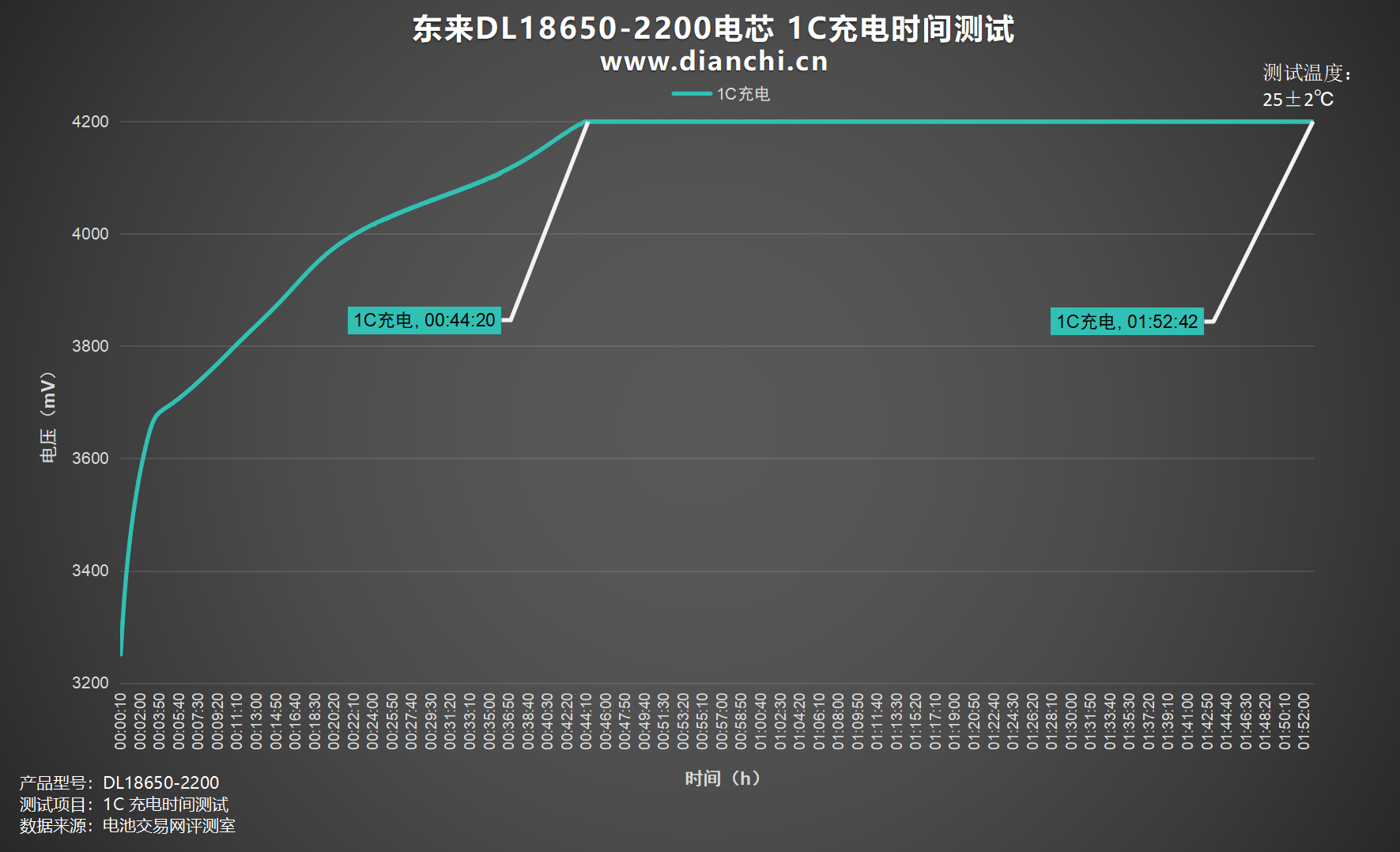

绘制出折线图，设置电流为 2200mA，1C为东来DL18650-2200电芯充电，充电截止电压为 4.2V，充至4.2V时间约为44分钟，涓流完全充满时间约为1小时52分钟。

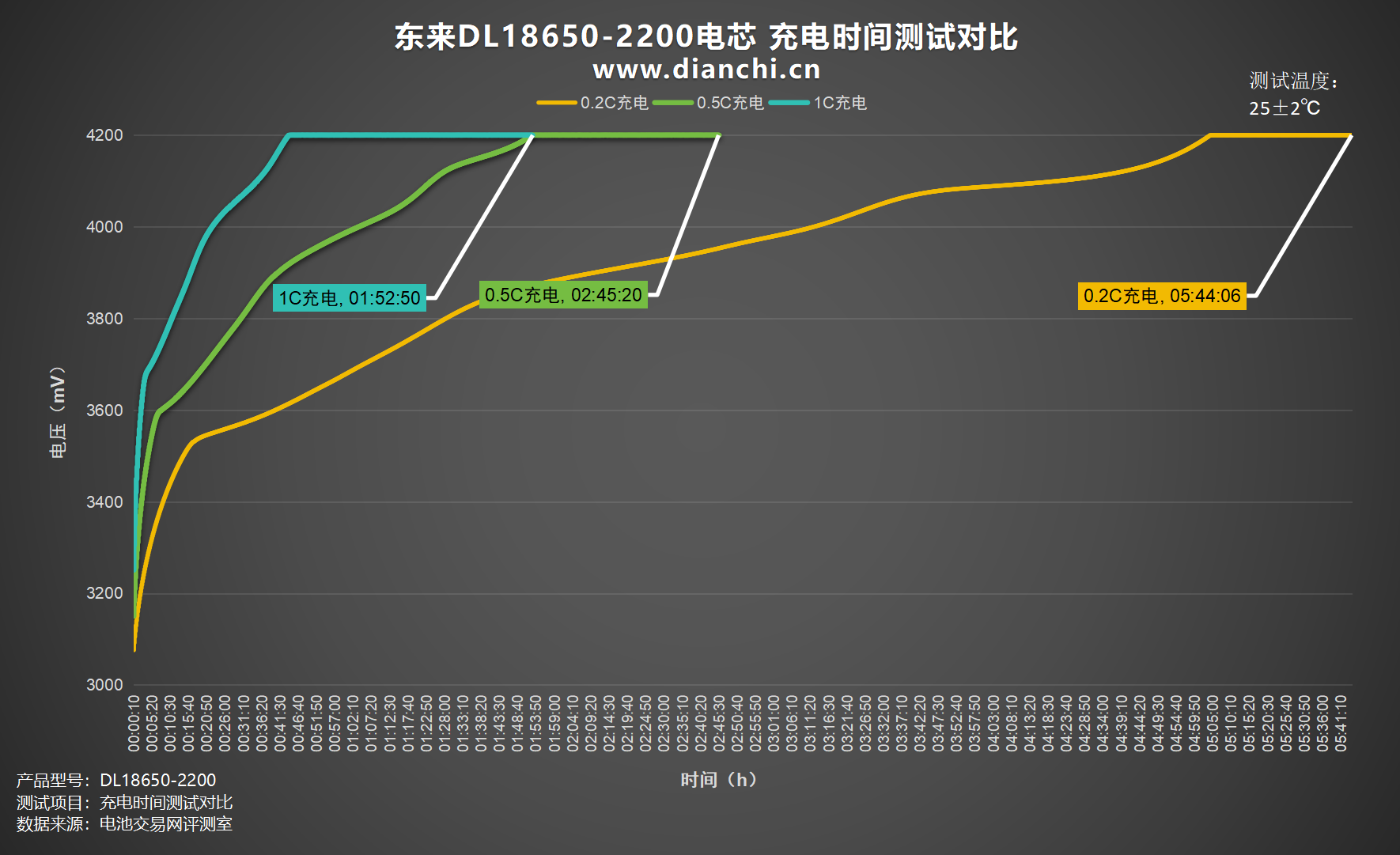

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时44分钟，0.5C充电充满耗时2小时45分钟，1C充电充满耗时1小时52分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

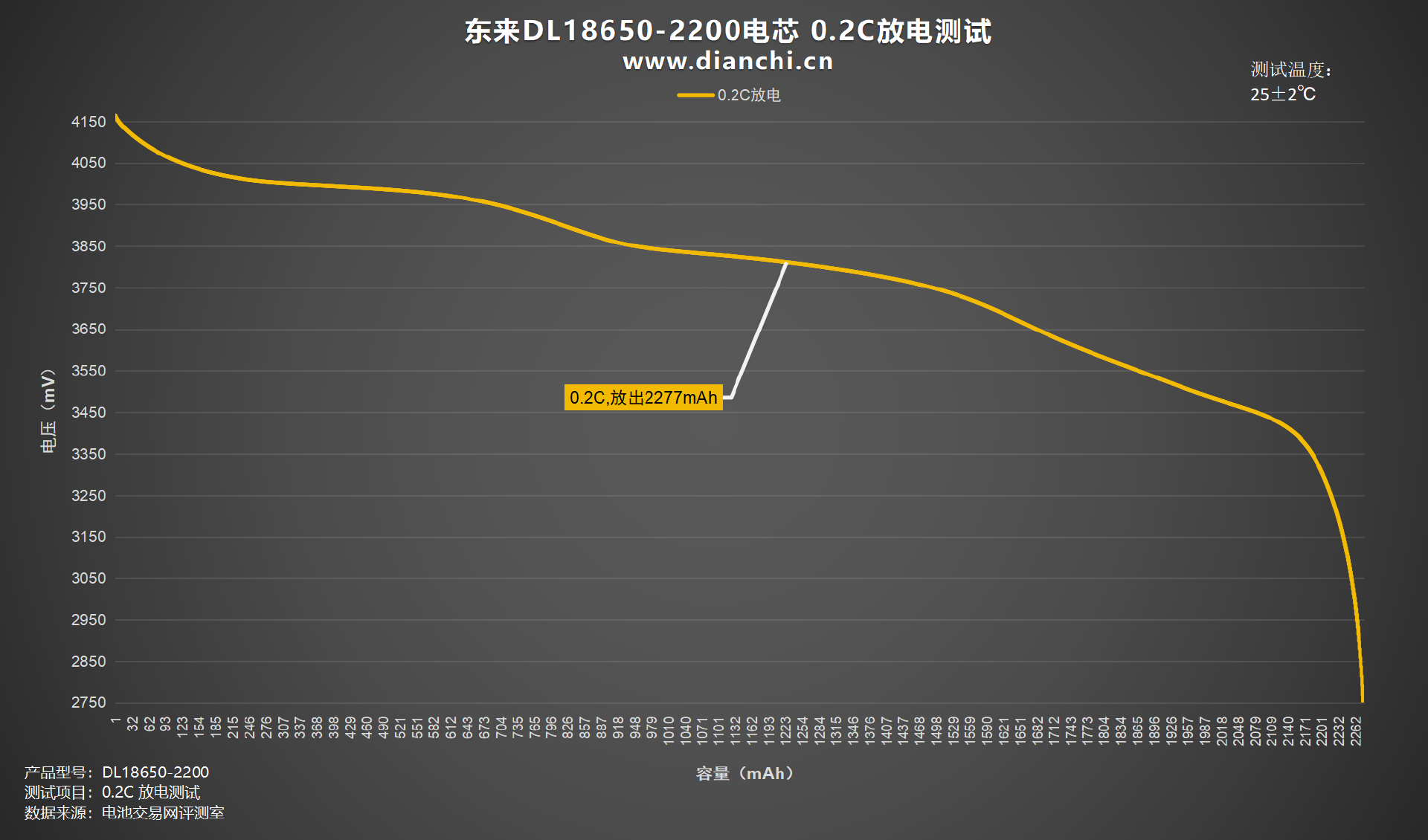

绘制出折线图，设置电流为 440mA，0.2C为东来DL18650-2200电芯放电，均压 3.78V，放到截止电压为 2.75V，耗时约5小时10分钟，放出容量2277mAh，放出能量8.61Wh。

0.5C放电

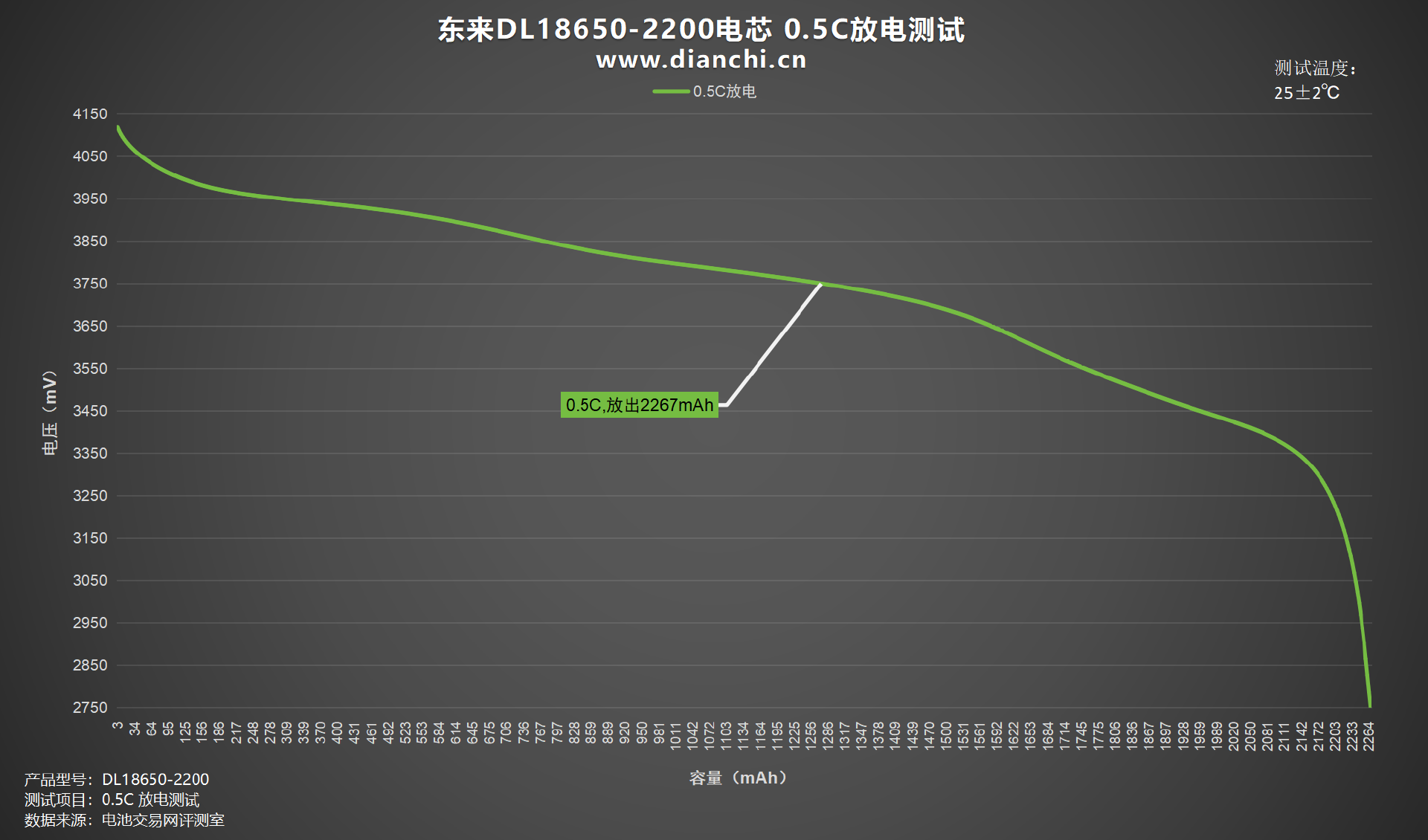

绘制出折线图，设置电流为 1100mA，0.5C为东来DL18650-2200电芯放电，均压 3.73V，放到截止电压为 2.75V，耗时约2小时3分钟，放出容量2267mAh，放出能量8.45Wh。

1C放电

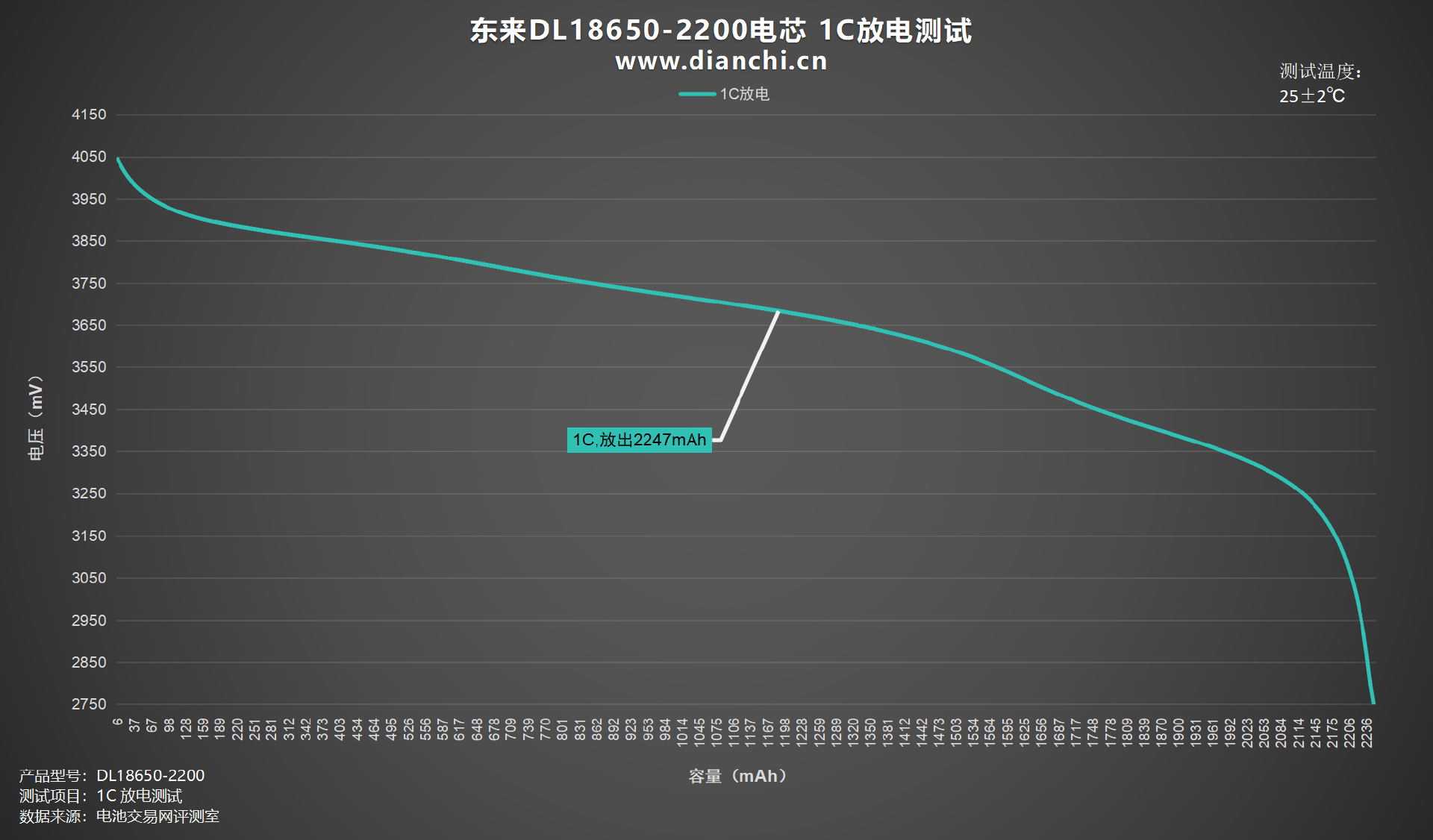

绘制出折线图，设置电流为 2200mA，1C为东来DL18650-2200电芯放电，均压 3.64V，放到截止电压为 2.75V，耗时约1小时1分钟，放出容量2247mAh，放出能量8.18Wh。

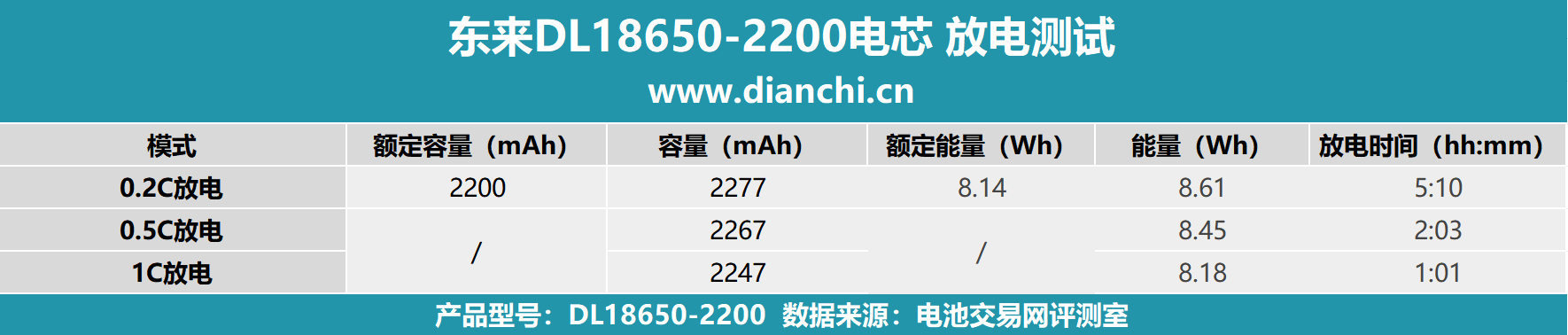

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时1分钟。放电时间最长的为0.2C放电，放电时间约为5小时10分钟。

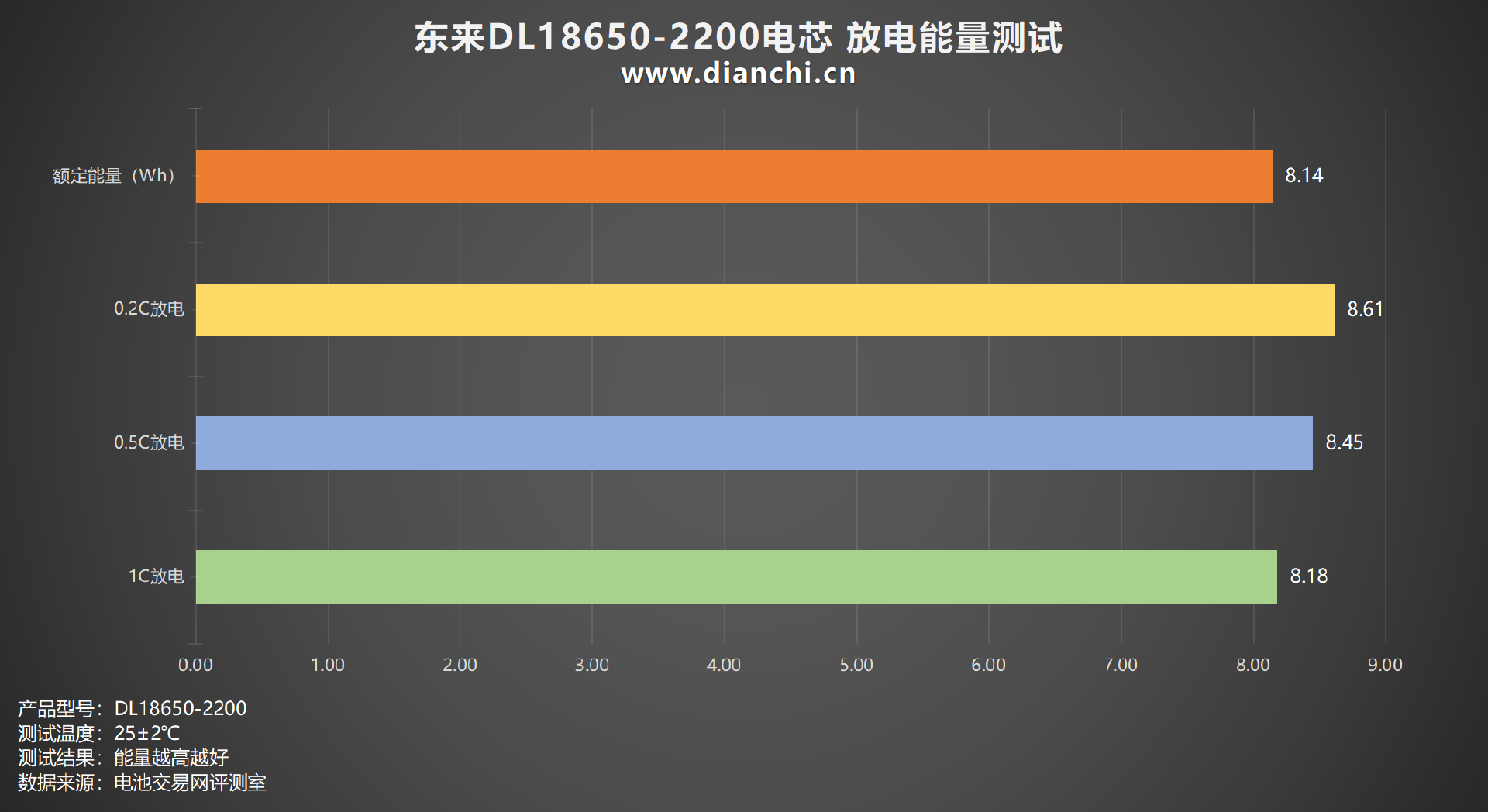

将测试数据汇总成柱状图，放电测试中整体放电能量在8.18-8.61Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到8.61Wh；放电能量最低的是1C放电，放电能量为8.18Wh。

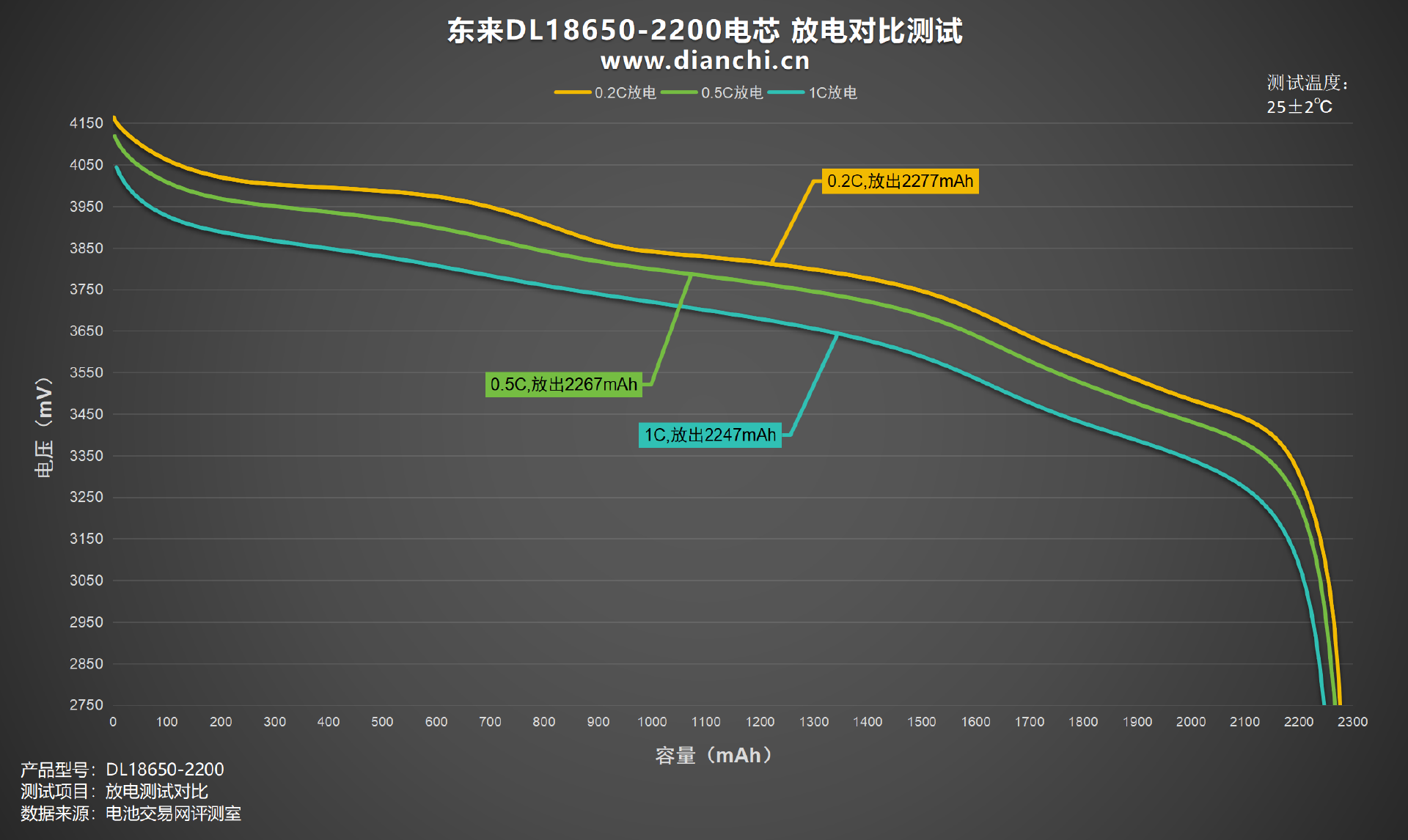

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2277mAh，放出容量最低的是1C放电放出容量2247mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

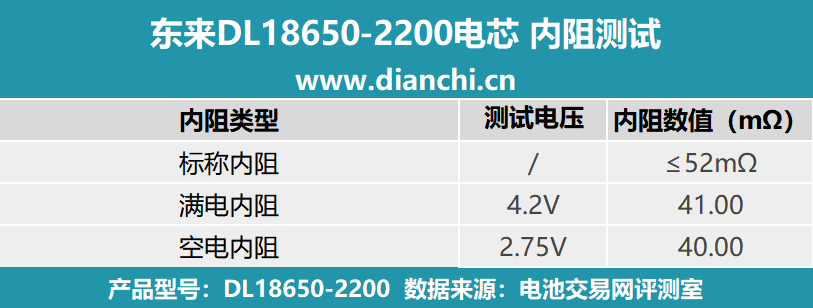

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，东来DL18650-2200电芯标称内阻为≤52mΩ。

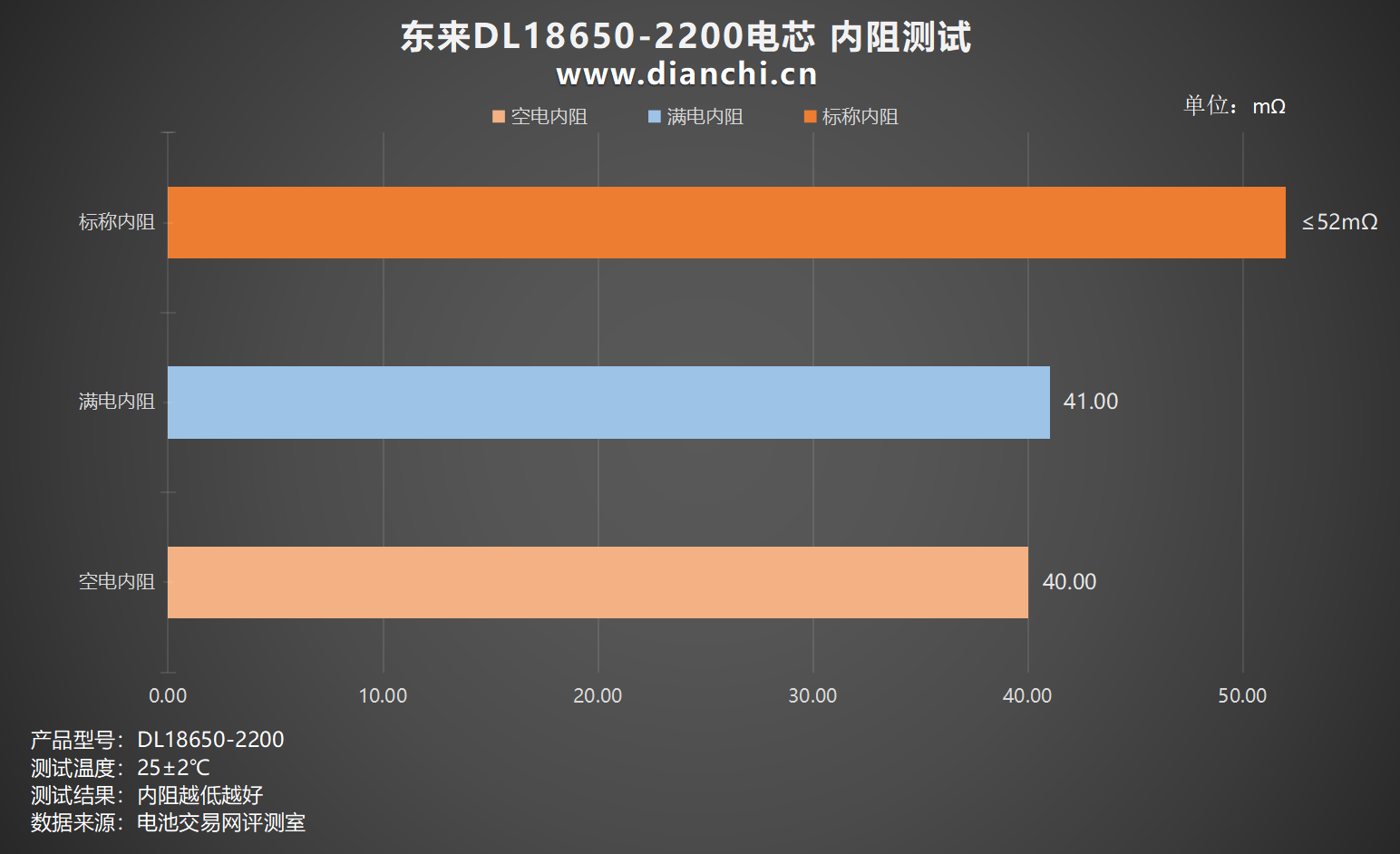

绘制出柱状图，可以看到 4.2V满电内阻为 41mΩ，2.75V空电内阻为 40mΩ，两种状态下内阻相差不大，同时均没有超过标称数值。

温度测试

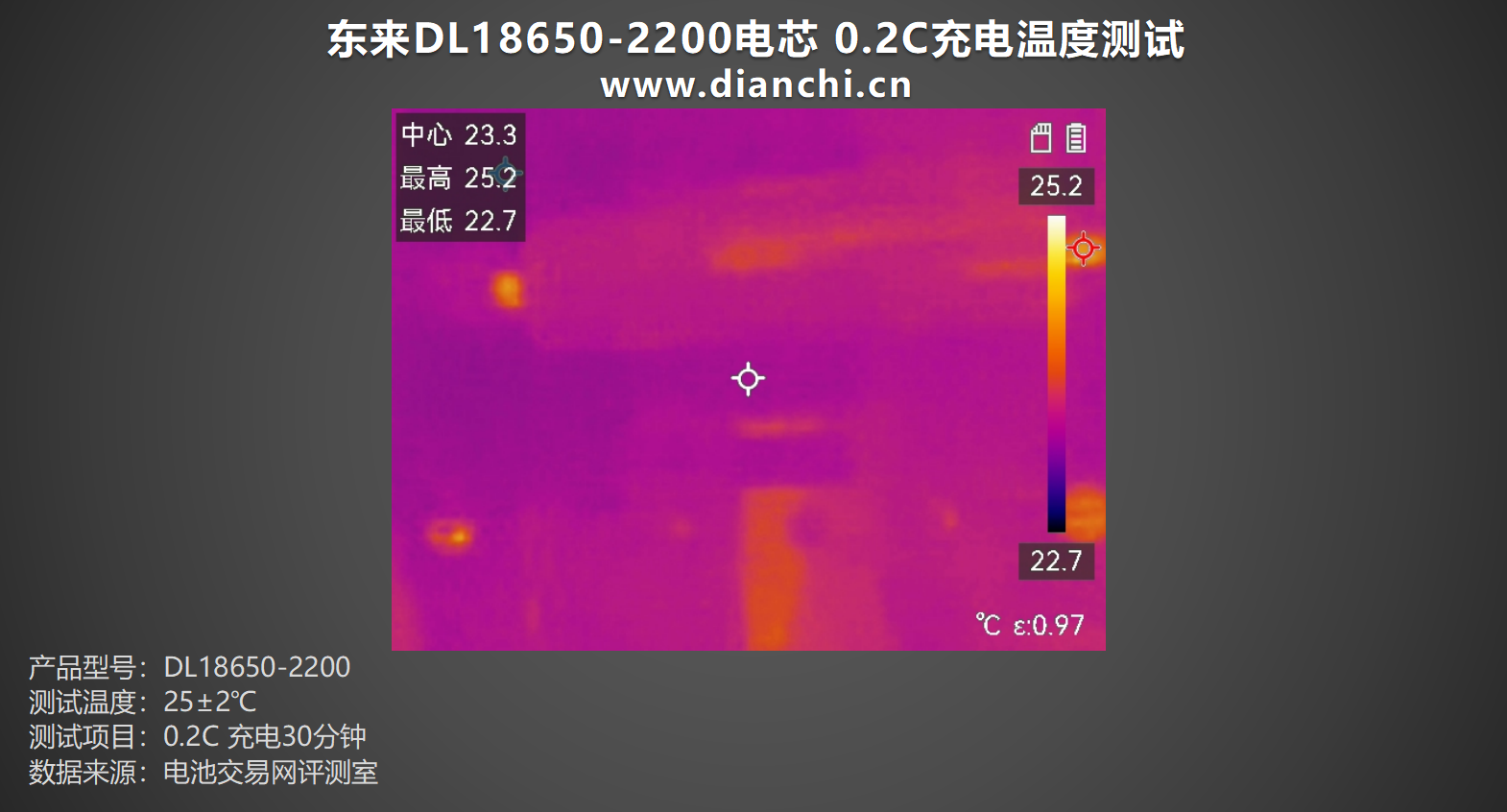

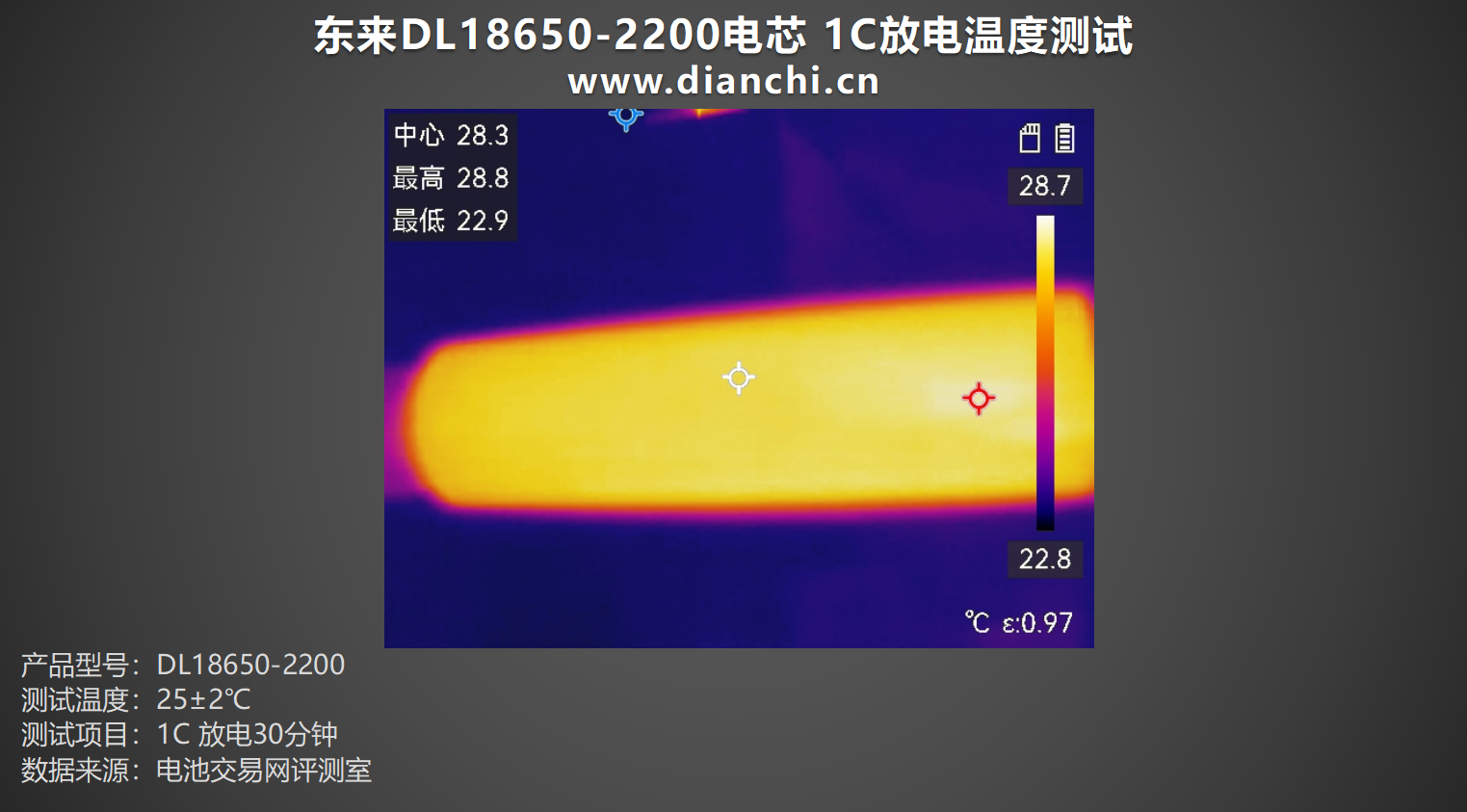

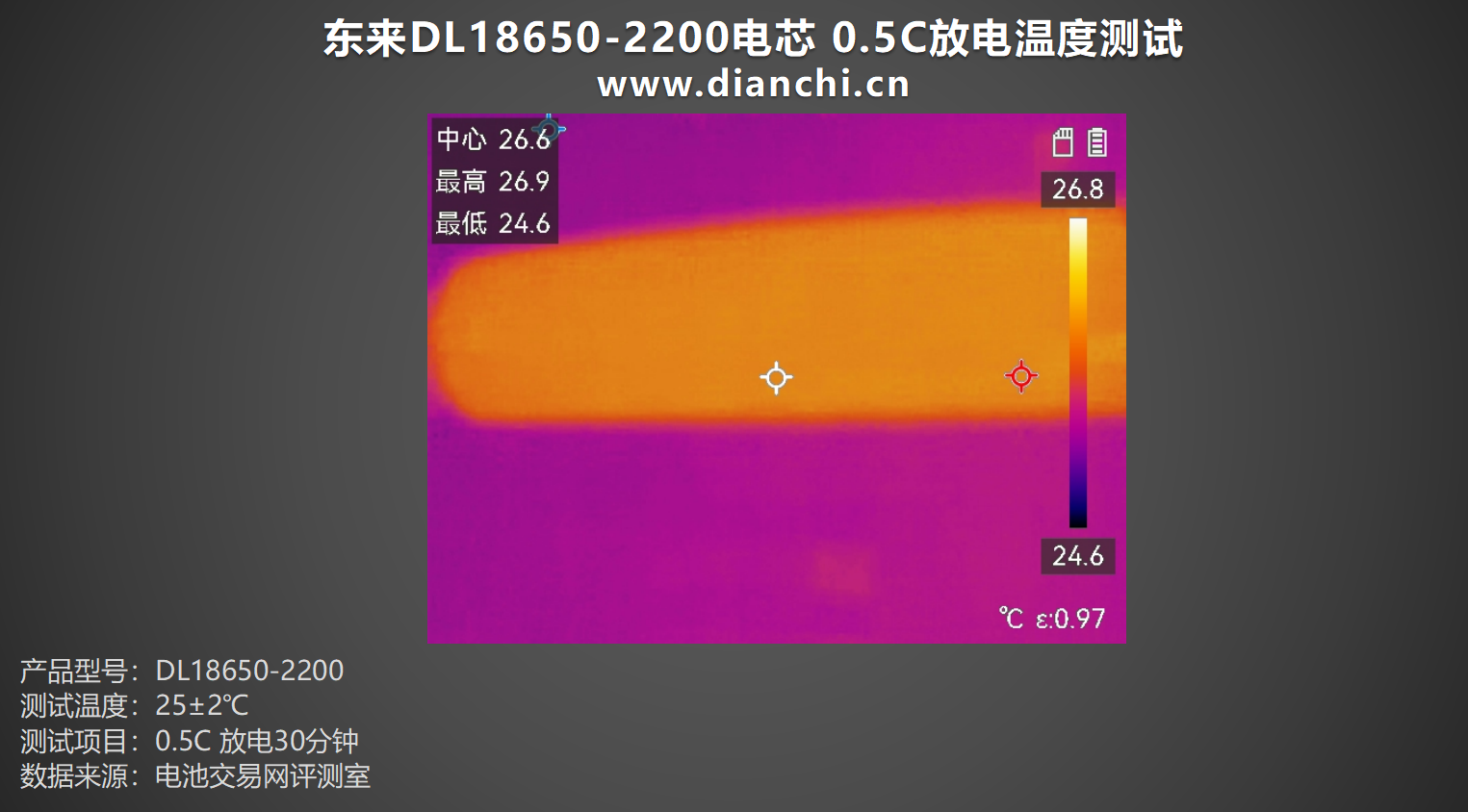

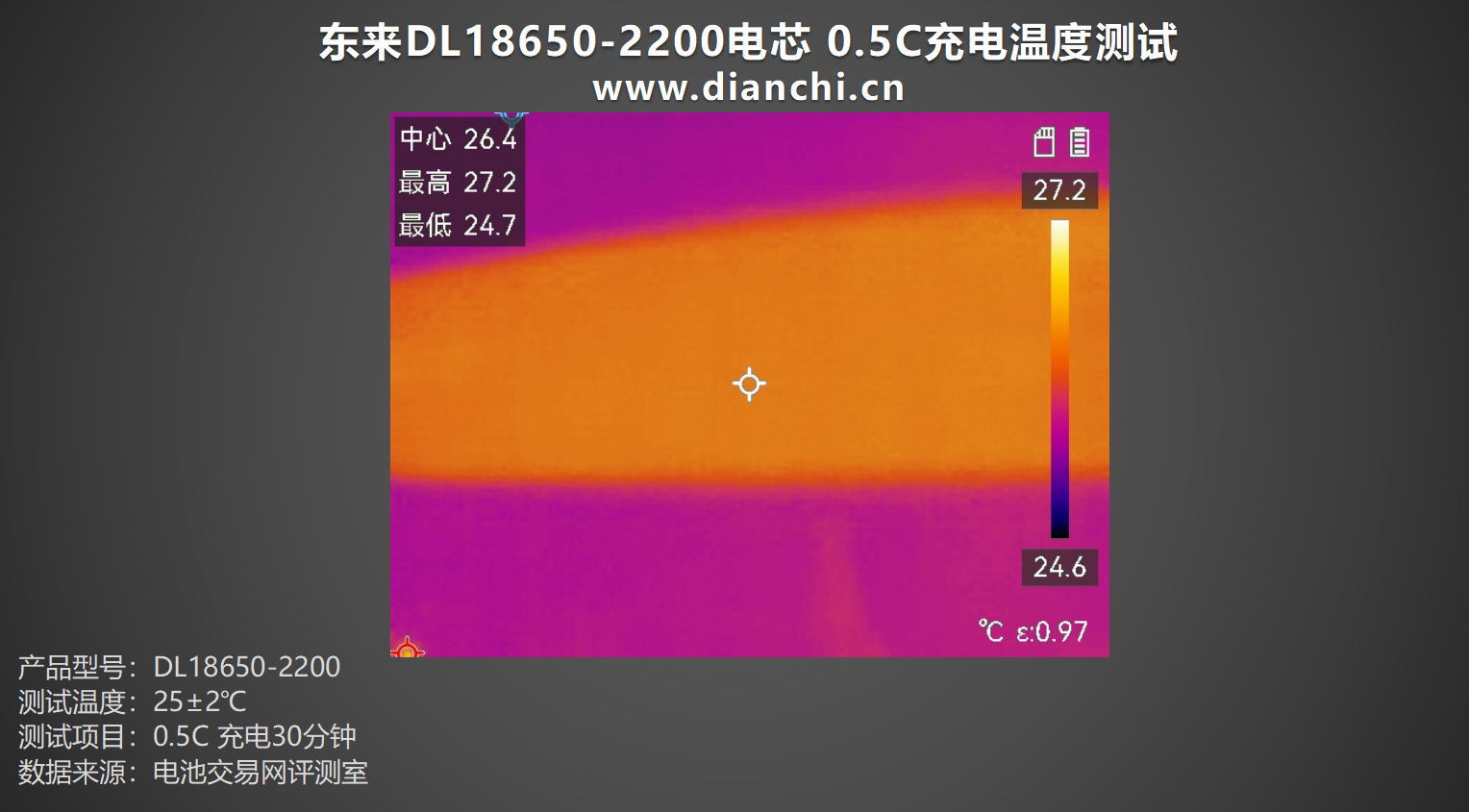

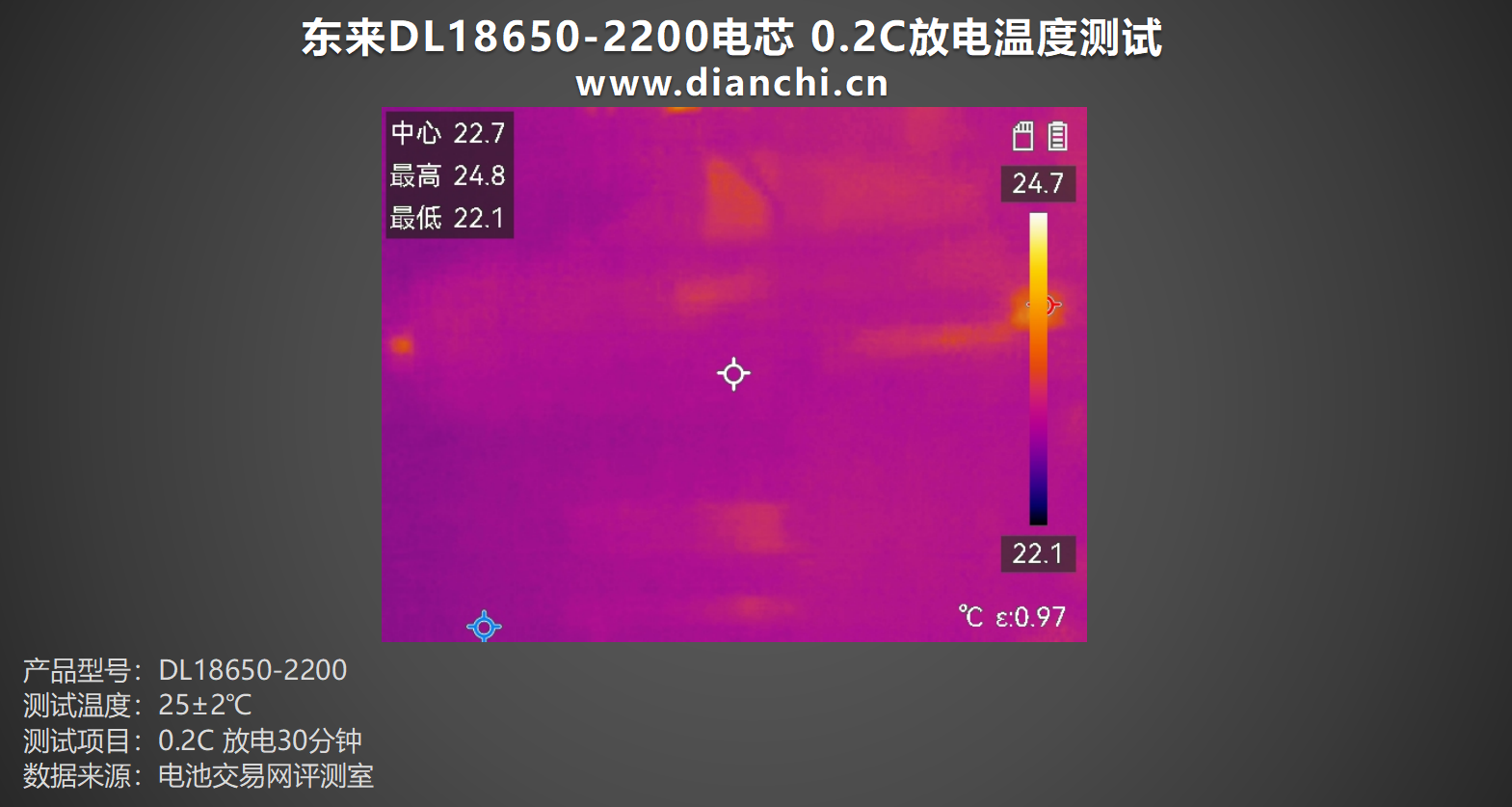

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
