前言
全极耳电芯技术是电池领域的一项重要创新，它通过在电池的正负极两侧都设置极耳，有效降低了电池的内阻，提高了充放电效率，尤其在高倍率放电应用中表现出色，全极耳电芯与传统单极耳设计相比，内阻大幅降低，显著提高了电流传输效率和倍率性能。
此前，电池交易网就为大家评测了Ampace新能安JP40电芯的详细性能表现，得益于全极耳设计，这款电芯最高充电倍率达到2C（8A），下面就一起来看看这款电芯的详细充电测试。
外观介绍

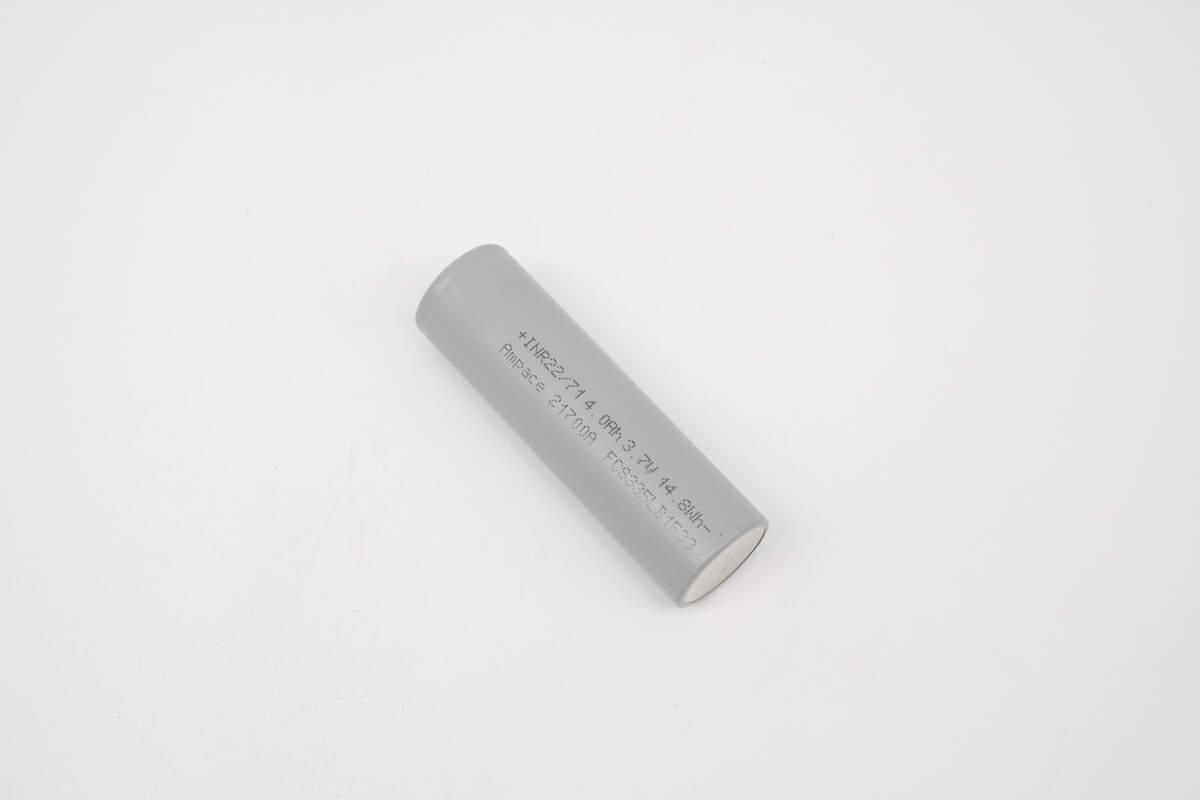

Ampace新能安JP40电芯为圆柱体设计，采用灰色电芯套膜颜色，套膜表面拥有丝印信息。

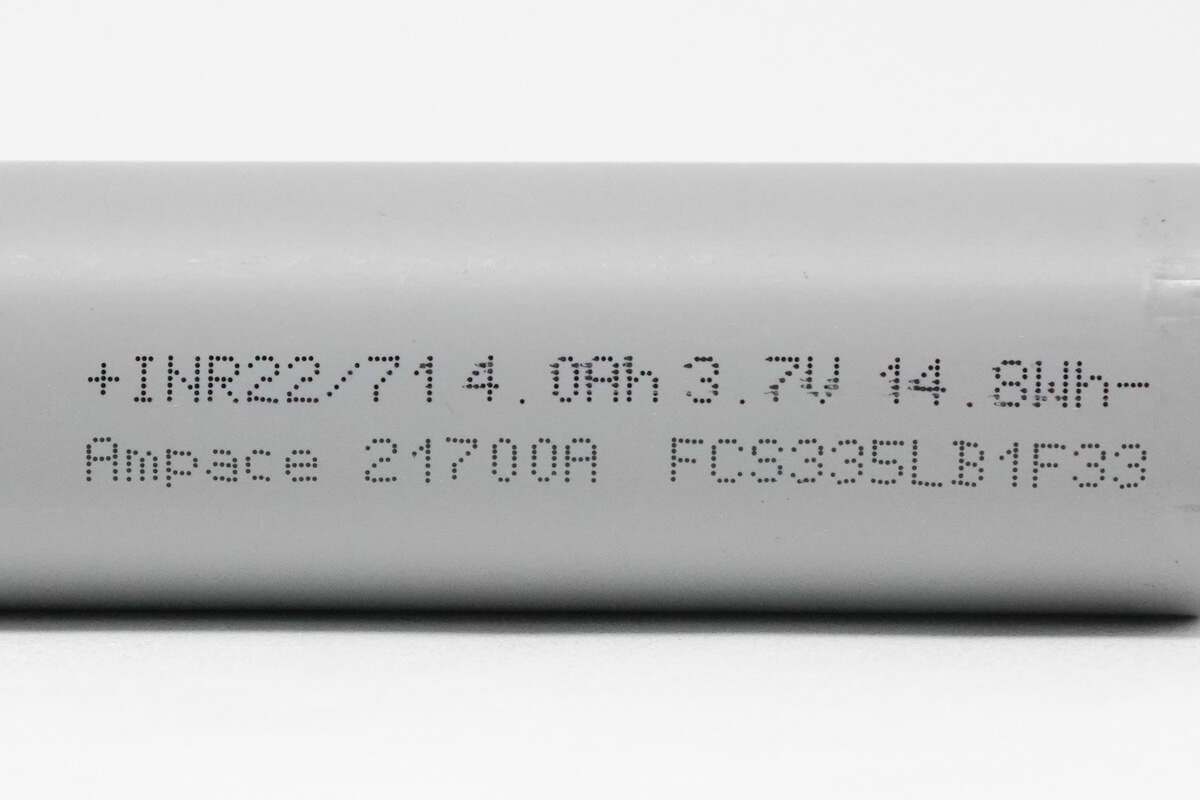

Ampace新能安JP40电芯另一侧拥有喷码：
“INR22/71/4Ah ”及”+“、”-“正负极标识；
额定容量：4000mAh；
标称电压：3.7V；标称能量：14.8Wh；
交流内阻：≤4mΩ。

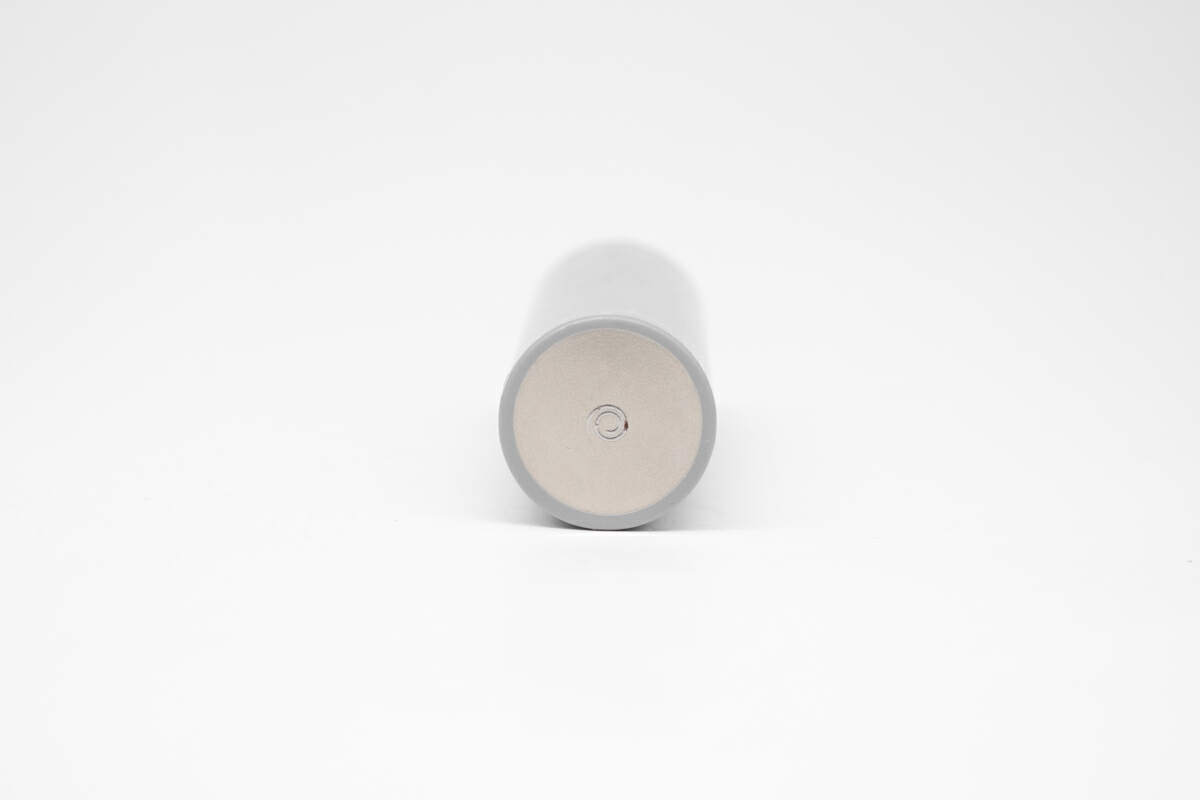

Ampace新能安JP40电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

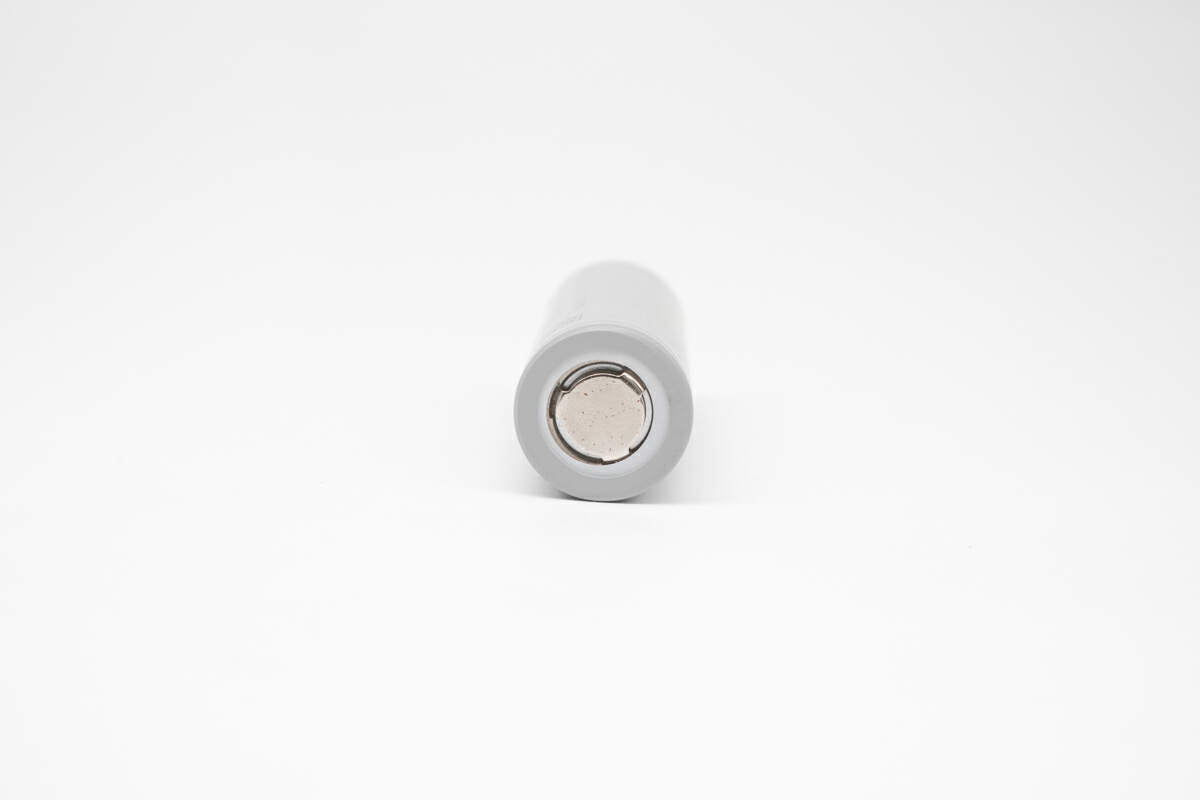

Ampace新能安JP40电芯正极接触面依旧为合金材质，三爪支撑，并配置泄气装置，三泄气孔。

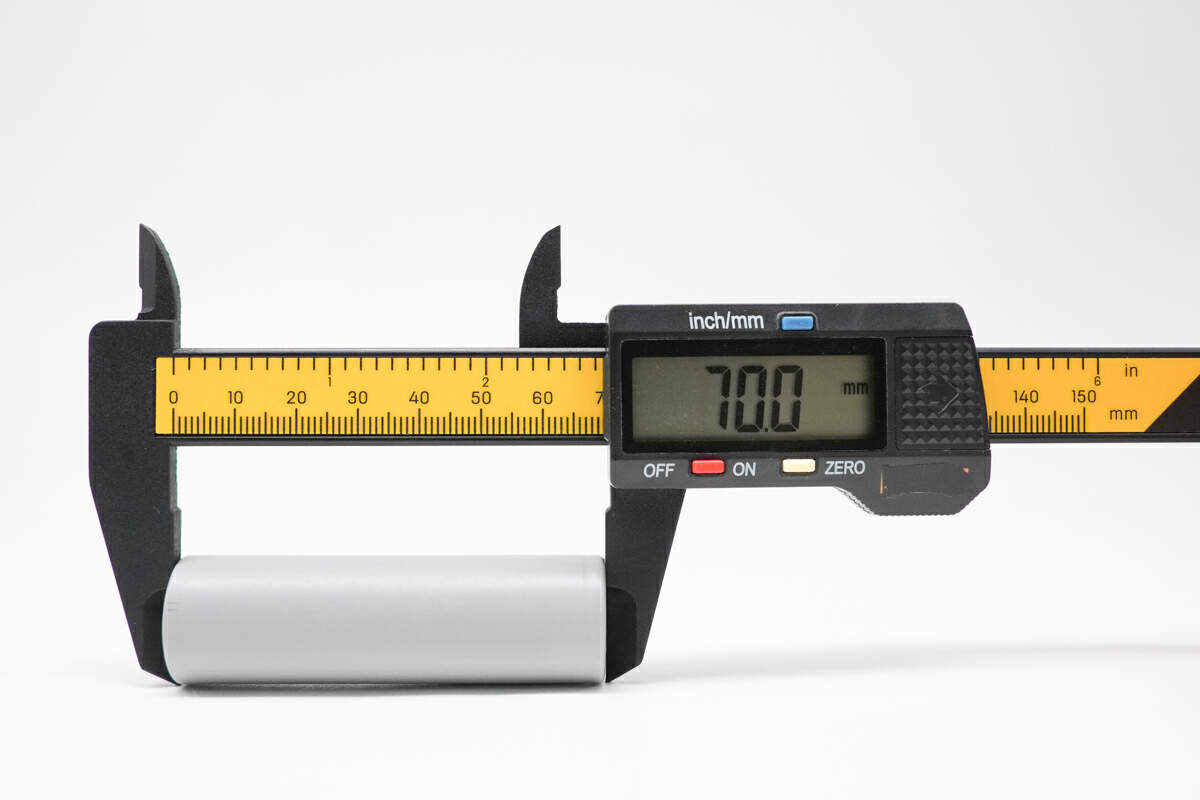

使用塑胶卡尺测得，Ampace新能安JP40电芯圆柱高度约为70.0mm。

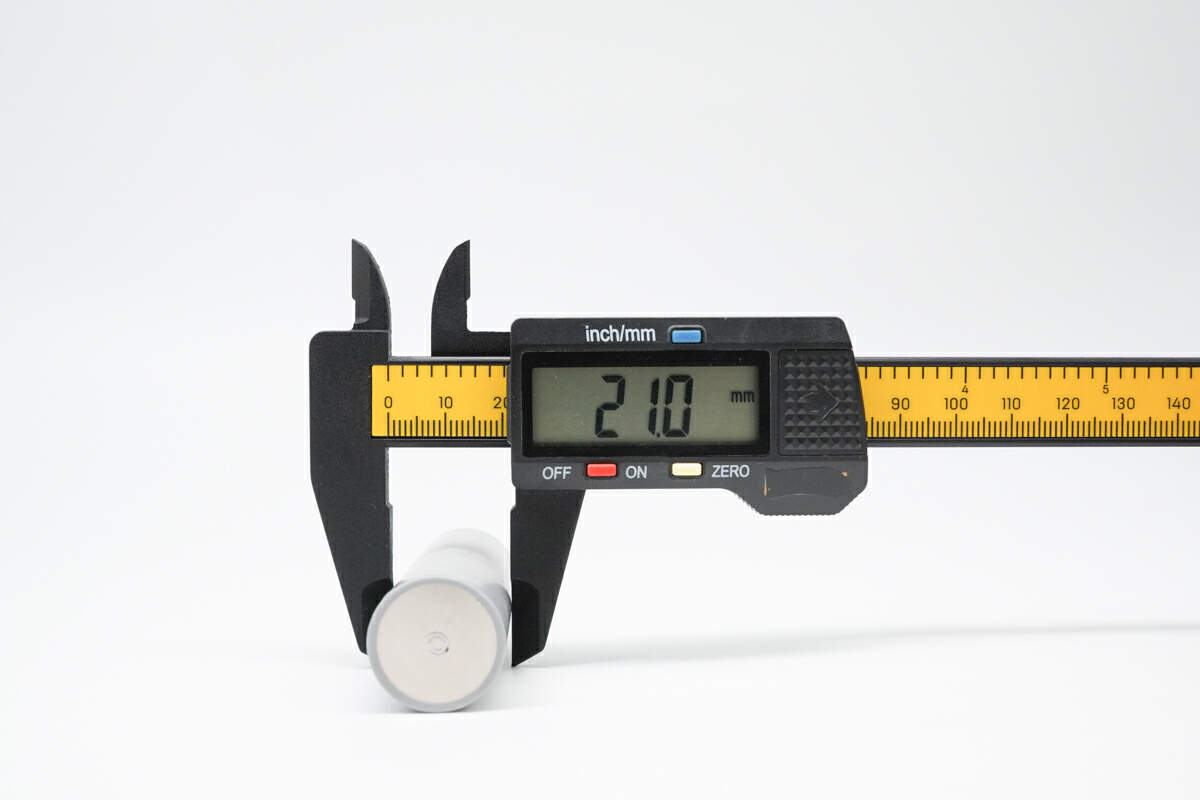

使用塑胶卡尺测得，Ampace新能安JP40电芯直径约为21.0mm。

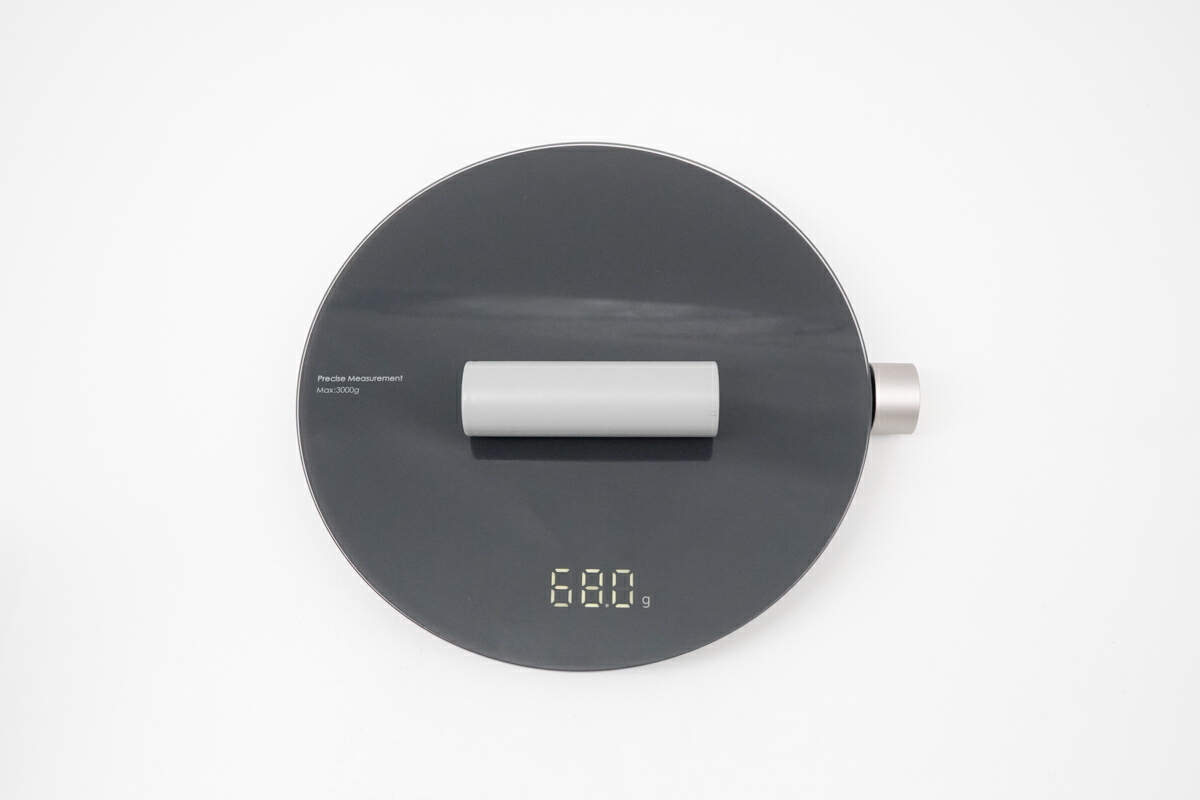

Ampace新能安JP40电芯的重量测得为68.0g。

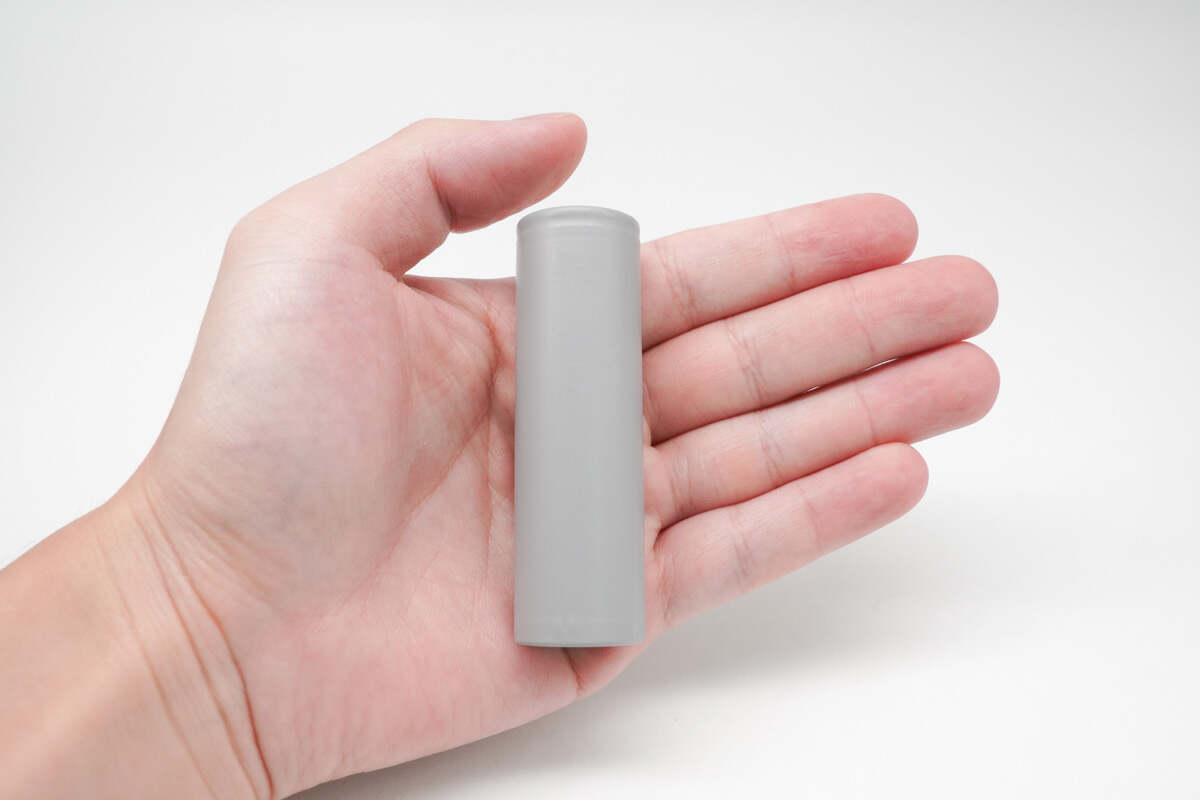

Ampace新能安JP40电芯与成年男子手掌对比。

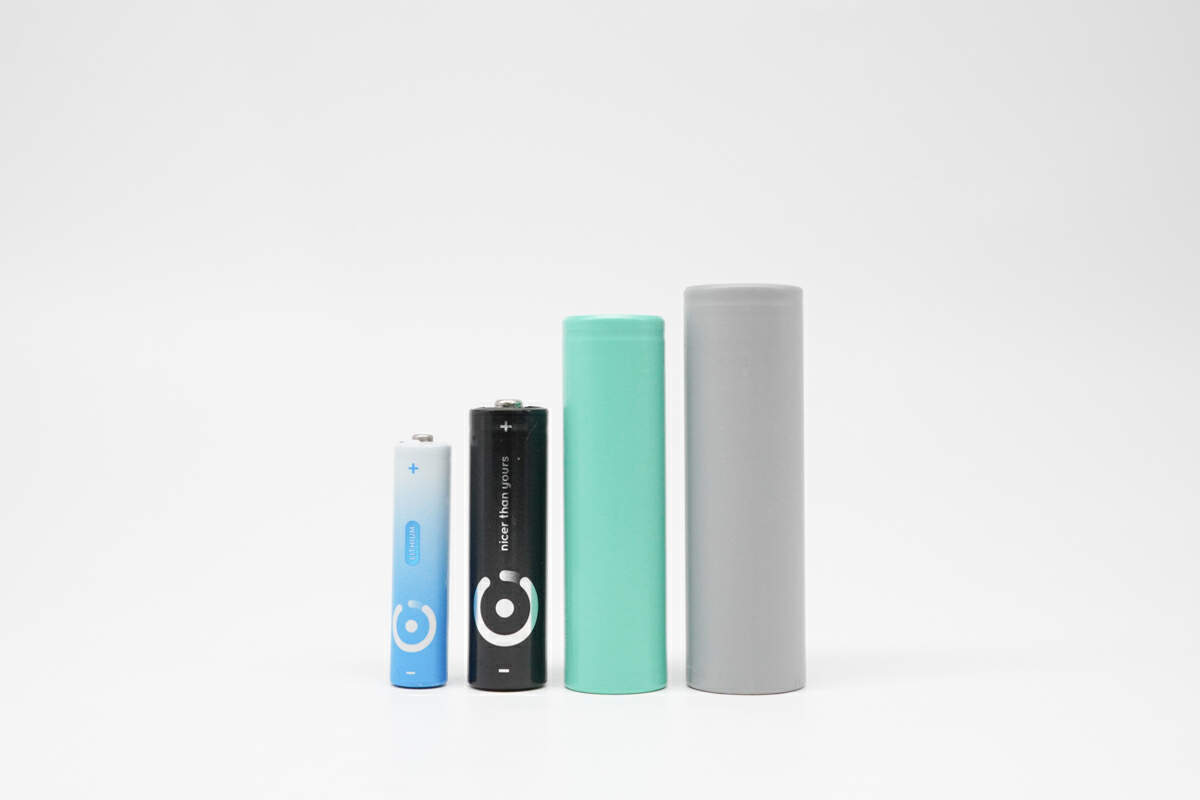

Ampace新能安JP40电芯与普通7号电池、5号电池、18650电池对比。

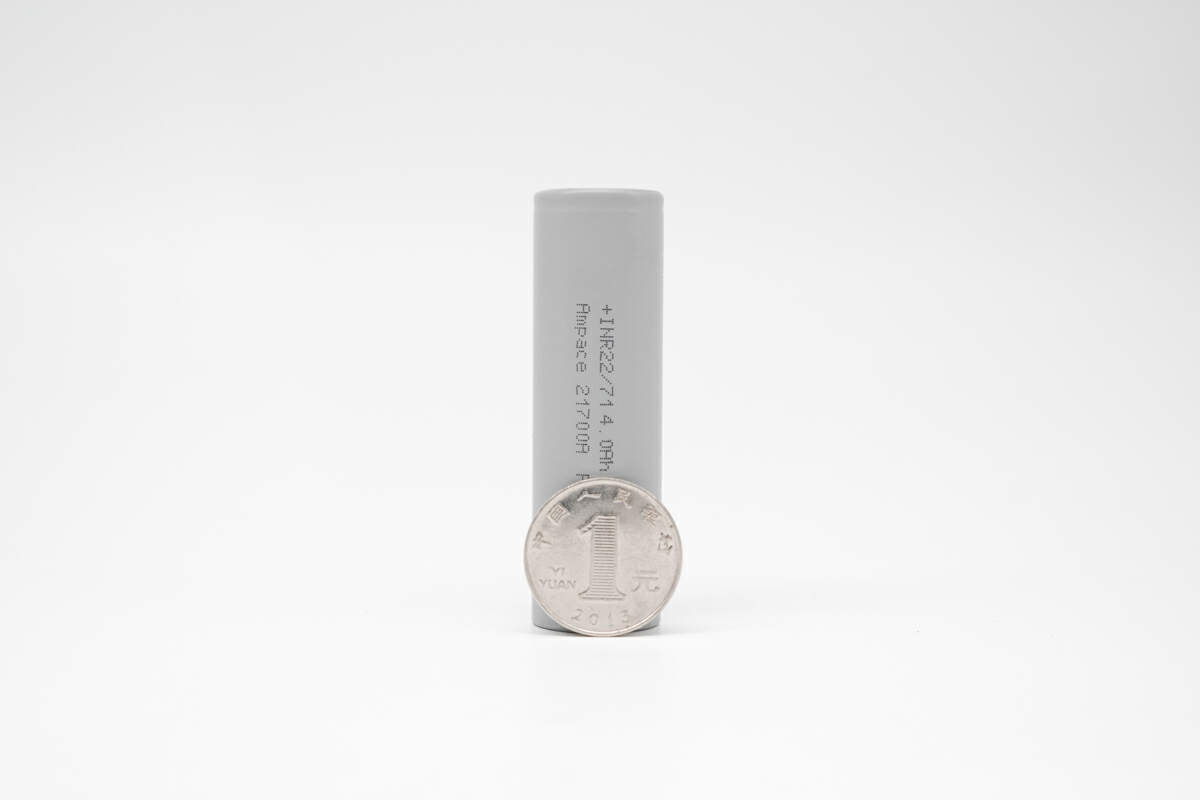

Ampace新能安JP40电芯与一元硬币对比。
规格书介绍

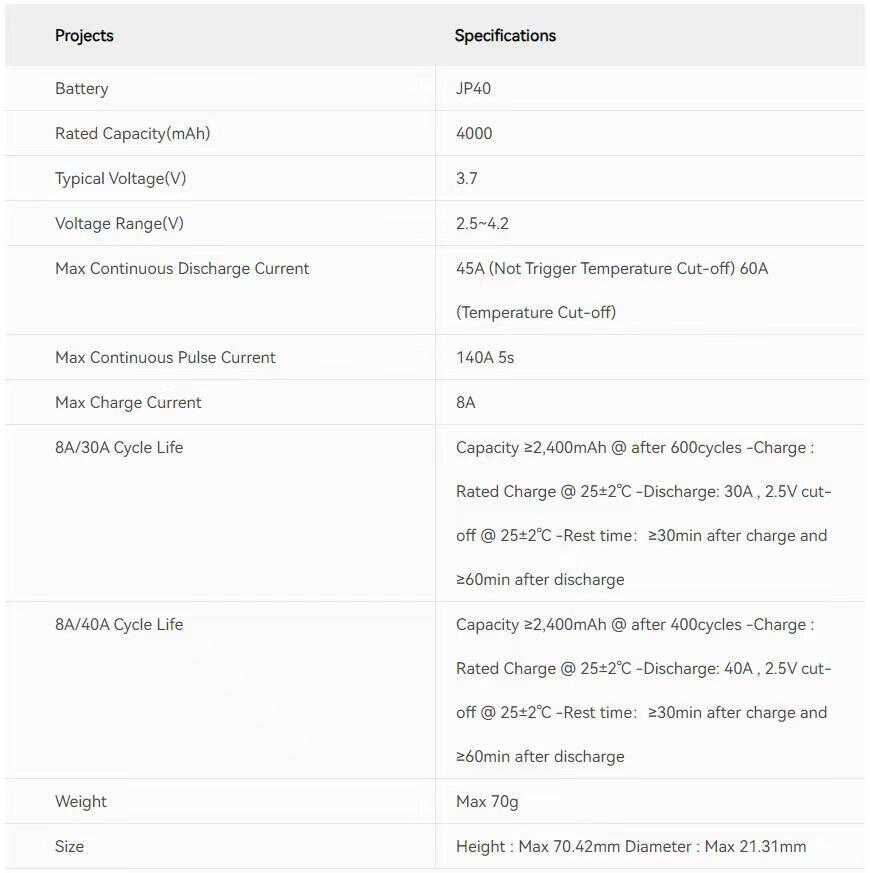

通过规格书，详细了解下JP40的参数信息。
根据规格书内容可知。其在放电容量方面，标准放电容量至少为4000mAh，倍率放电容量至少为3900mAh，标称电压为3.7V。充电模式包括标准充电和倍率充电，标准充电为0.5C（2A）恒流充电至4.2V，再恒压充电至充电电流降至80mA；倍率充电为2C（8A）恒流充电至4.2V，再恒压充电至充电电流降至200mA。
其最大持续放电电流（电芯表面温度）在不同条件下有所不同，45A（无温度切断），60A（80°C温度切断），放电截止电压为2.5V。在容量保持特性上，按照倍率充电模式充电后，于60°C存储30天，可恢复容量≥3600mAh（相当于标准放电容量的90%@25±3°C）。初始内阻最大为4mΩ（出货状态电压下，1KHz交流测试），电芯重量最大为69.0g，电芯尺寸（含套膜）高度最大70.30mm，直径最大21.22mm。
工作时，电芯表面温度的充电区间为0到60°C（建议充电温度<45°C），放电区间为 -30到75°C（必须放电温度<60°C）。存储条件为温度0°C到+60°C（出货状态下存储1个月内），0°C - 45°C（存储3个月内），0°C - 25°C（存储12个月内），湿度≤75%RH。
此外，该电芯瞬时放电能达到140A，且维持5s，循环寿命达600次，内阻≤4mΩ。
充电测试
看完外观，进入正题；以下将进行0.2C、0.5C、1C、2C倍率进行充电测试。
0.2C充电

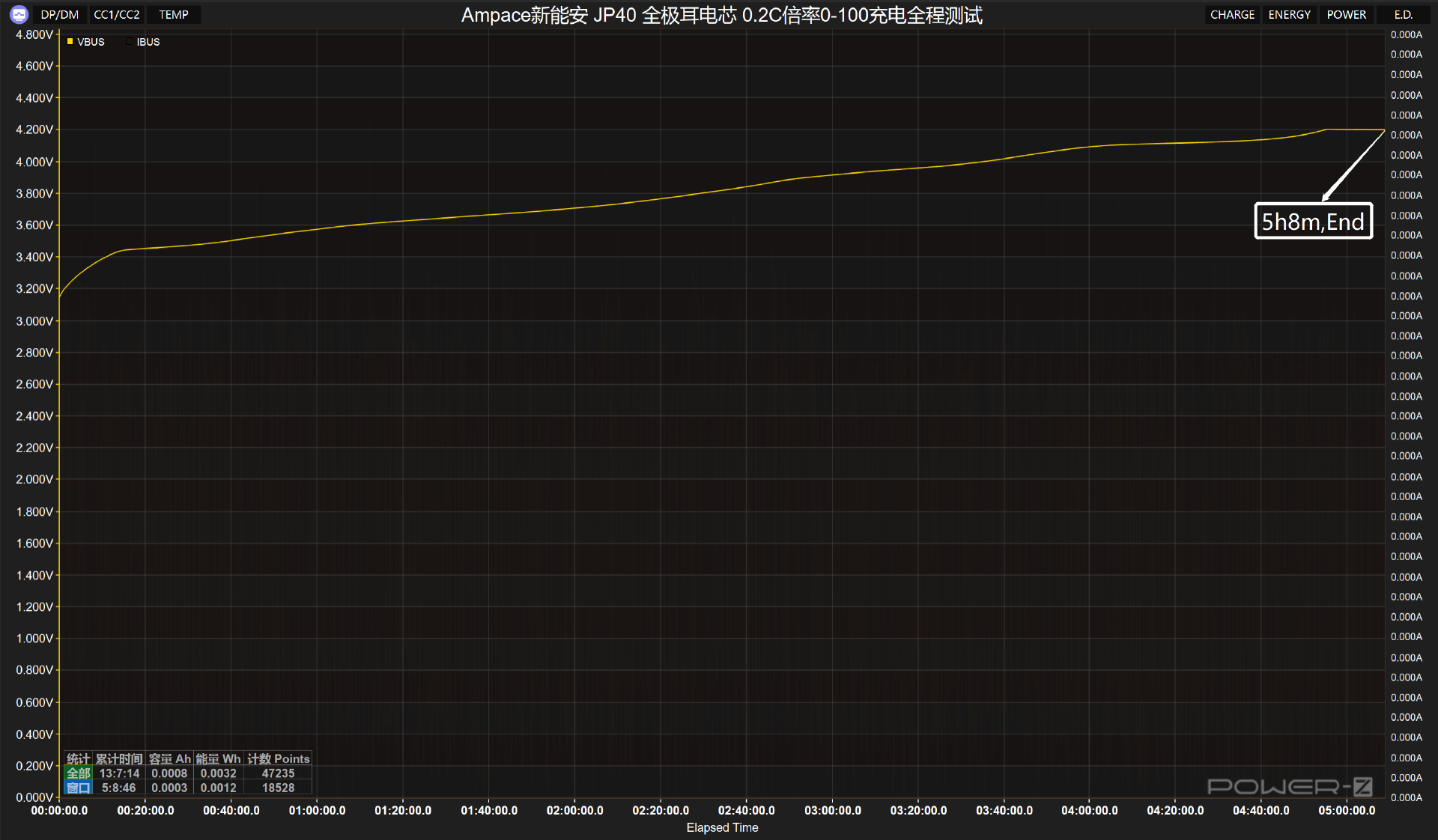

Ampace新能安JP40全极耳电芯接通电源后，电压持续上升，在4小时55分钟左右充至4.2V，经过14分钟左右的涓流时间后充电完成，总耗时5小时8分钟。

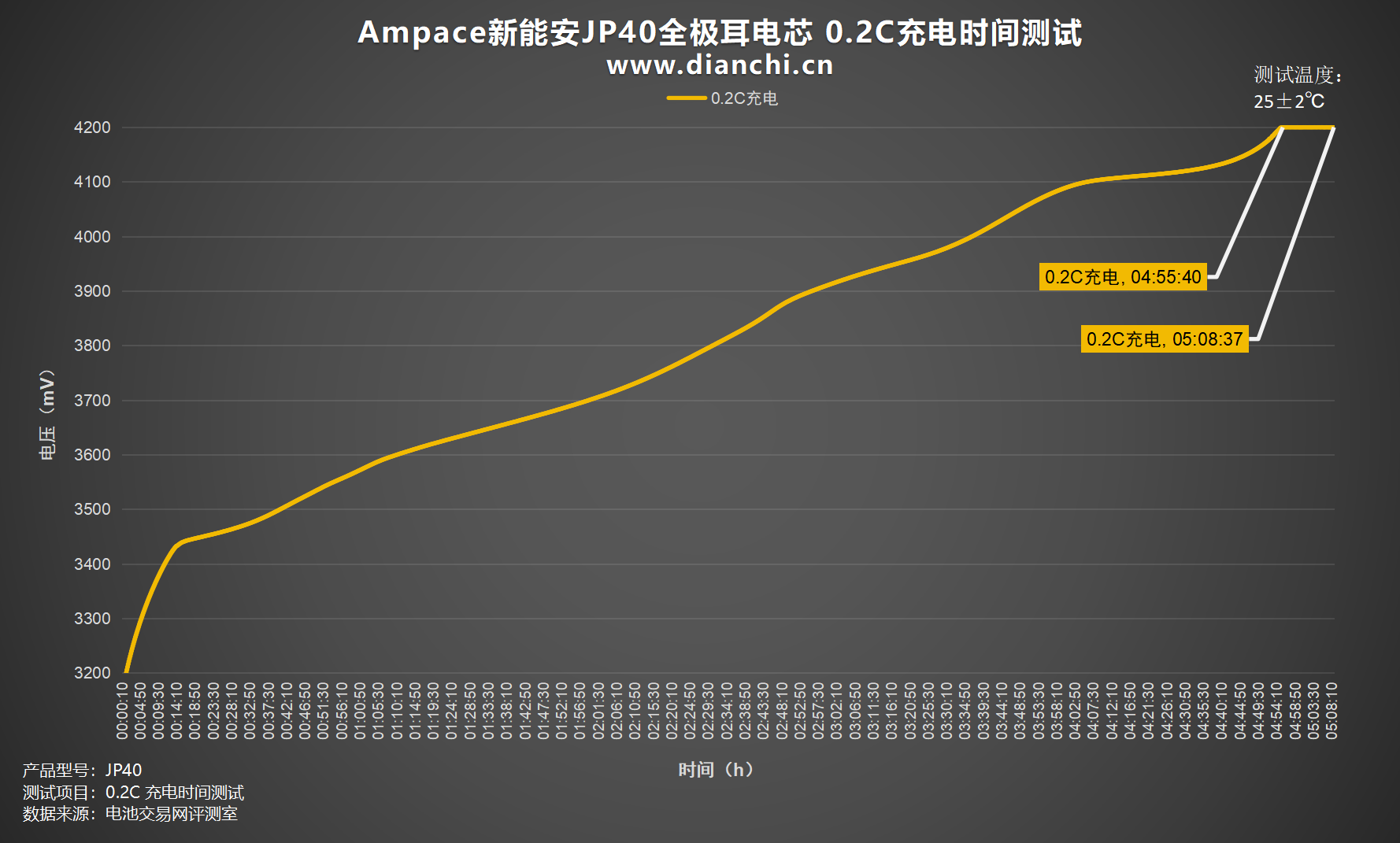

绘制出折线图，设置电流为 800mA，0.2C为Ampace新能安JP40全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时55分钟，涓流完全充满时间约为5小时8分钟。
0.5C充电

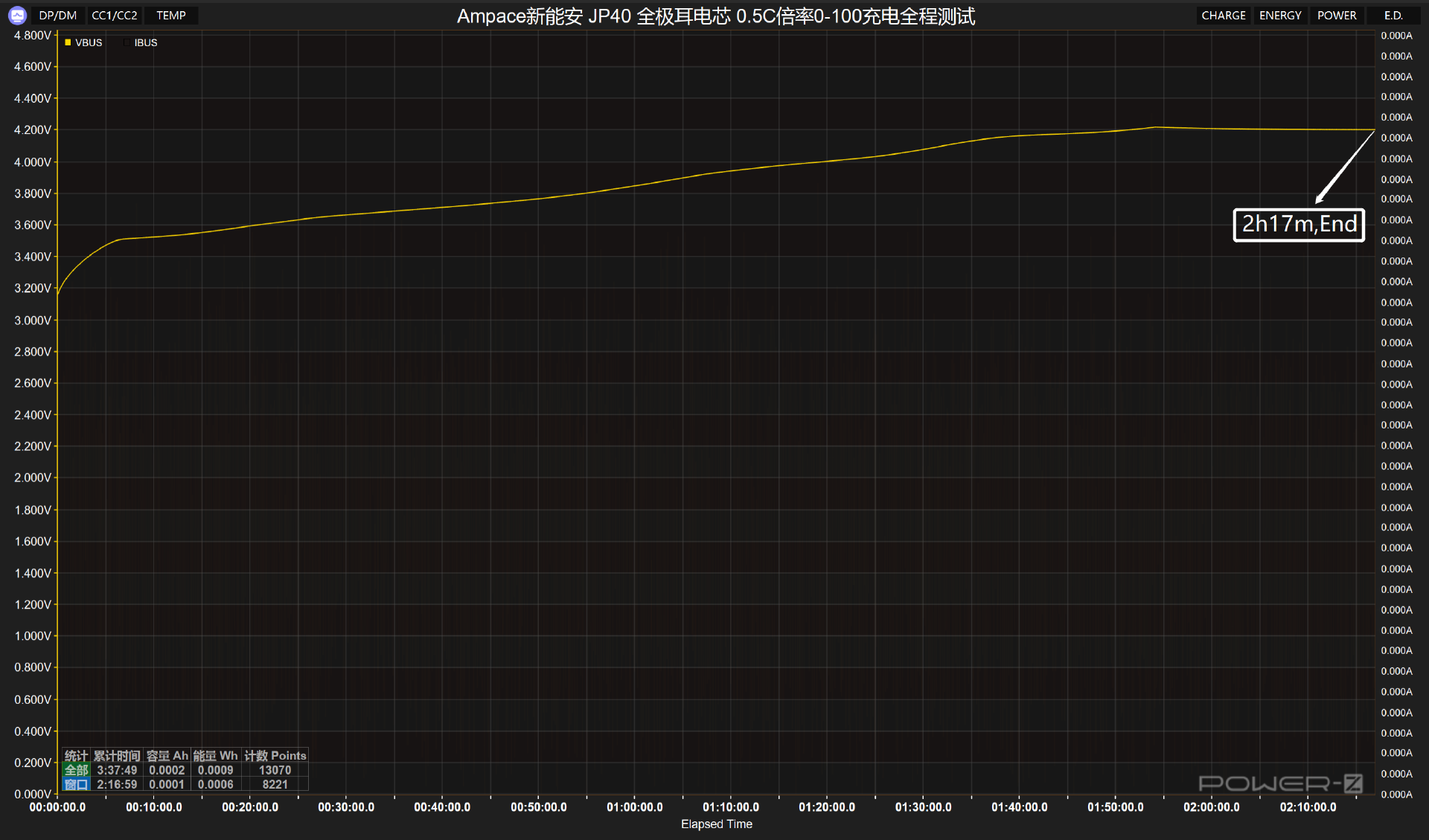

Ampace新能安JP40全极耳电芯接通电源后，电压持续上升，在1小时54分钟左右充至4.2V，经过23分钟左右的涓流时间后充电完成，总耗时2小时17分钟。

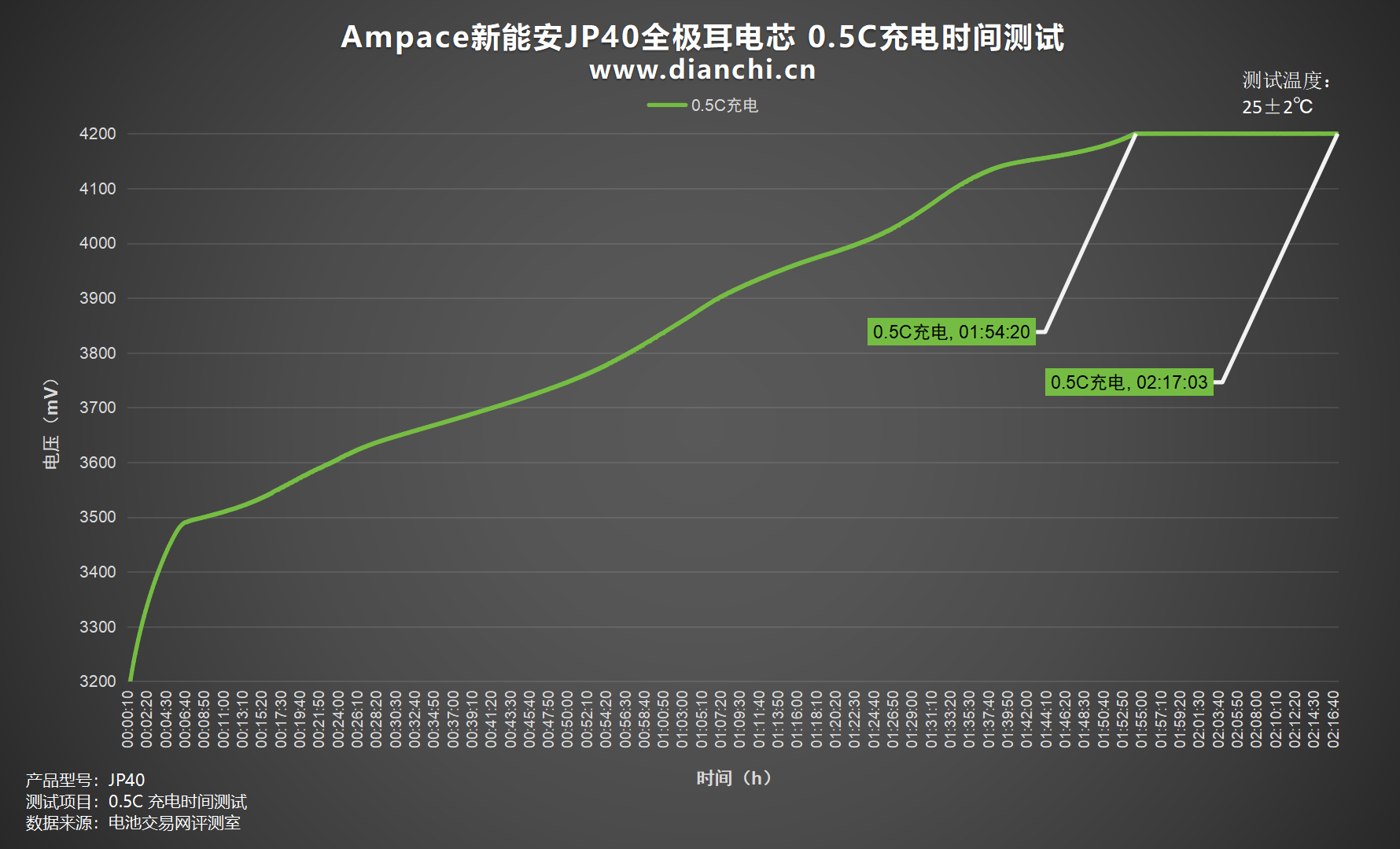

绘制出折线图，设置电流为 2000mA，0.5C为Ampace新能安JP40全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时54分钟，涓流完全充满时间约为2小时17分钟。
1C充电

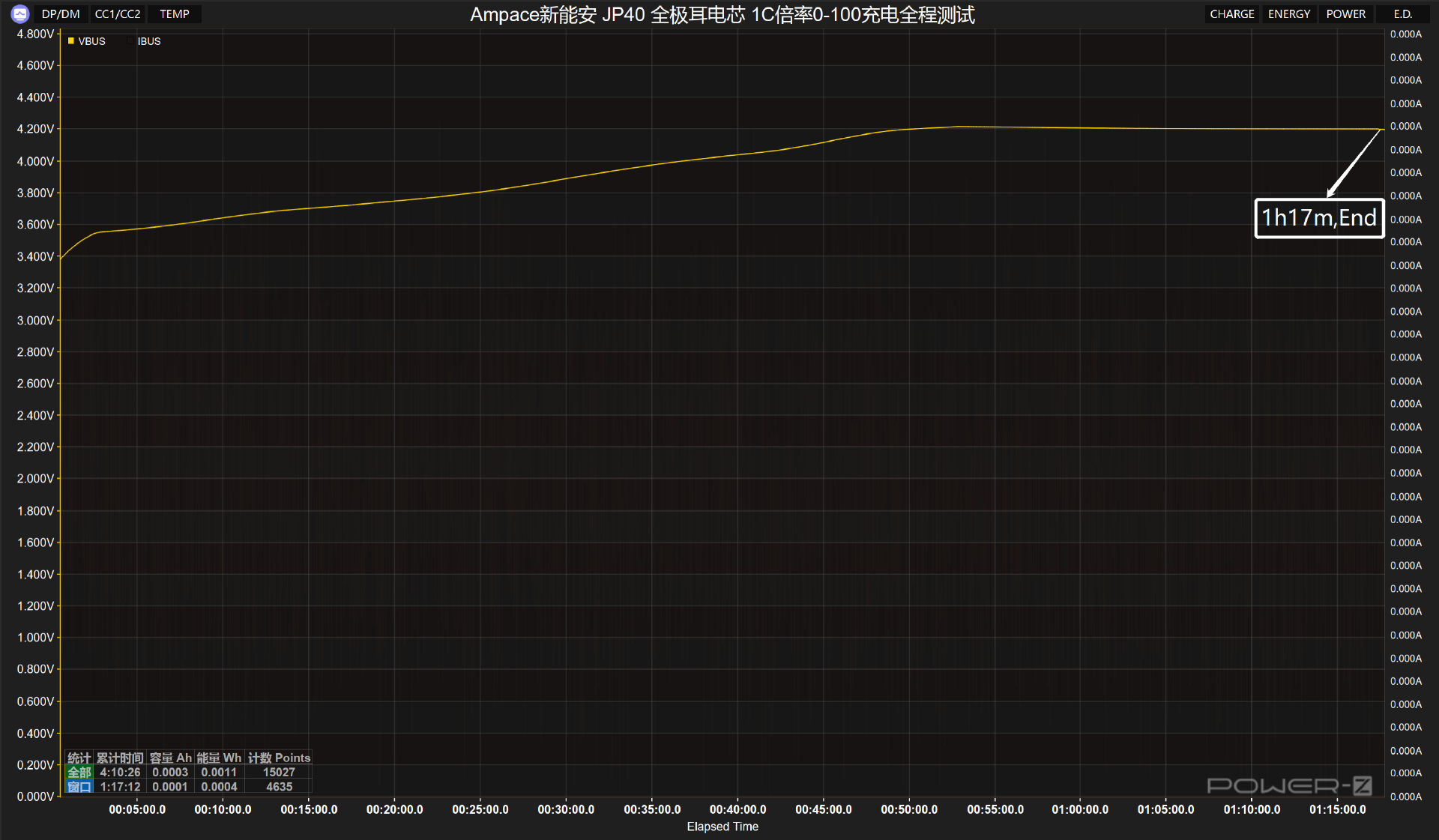

Ampace新能安JP40全极耳电芯接通电源后，电压持续上升，在53分钟左右充至4.2V，经过24分钟左右的涓流时间后充电完成，总耗时1小时17分钟。

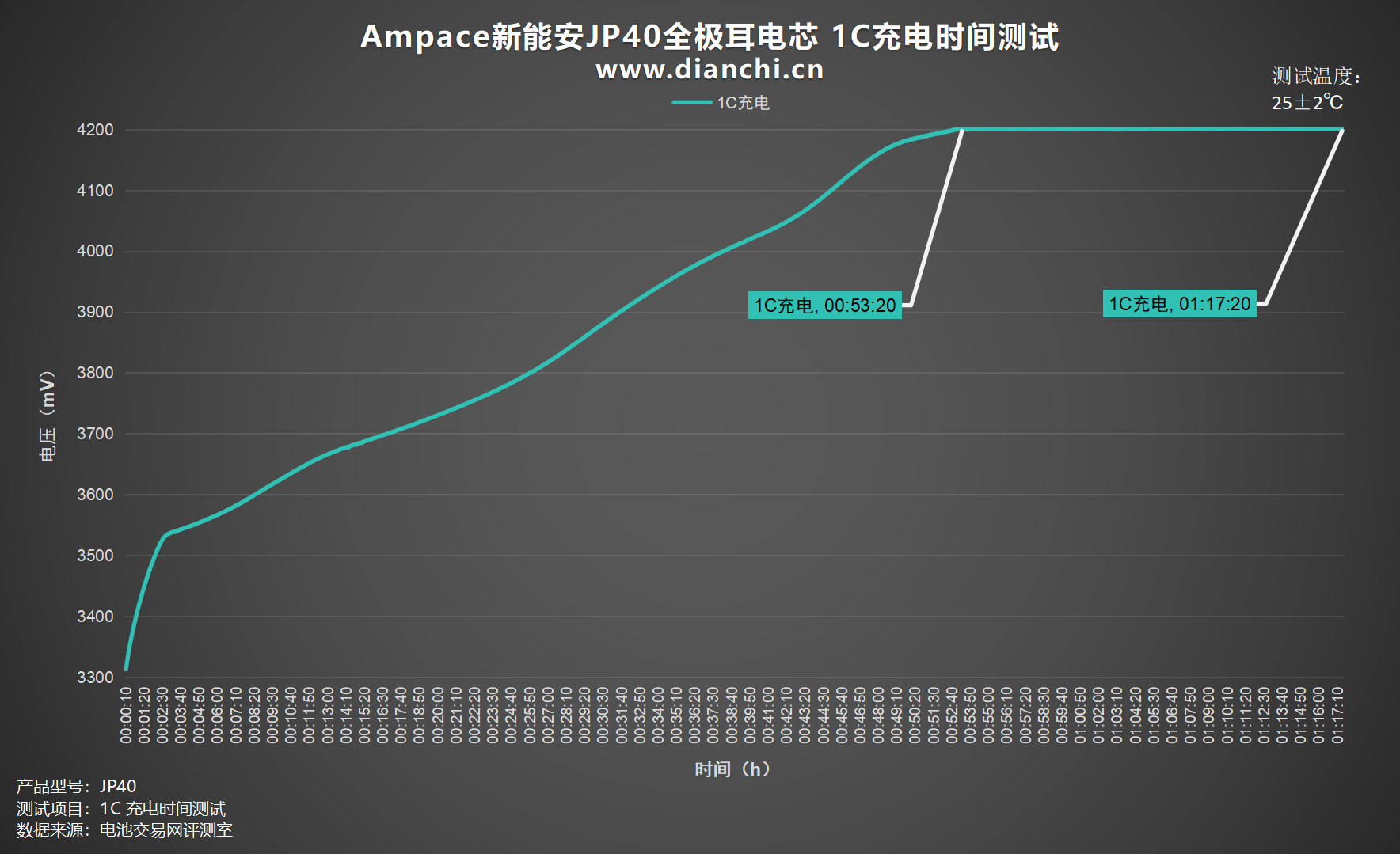

绘制出折线图，设置电流为 4000mA，1C为Ampace新能安JP40全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为53钟，涓流完全充满时间约为1小时17分钟。
2C充电

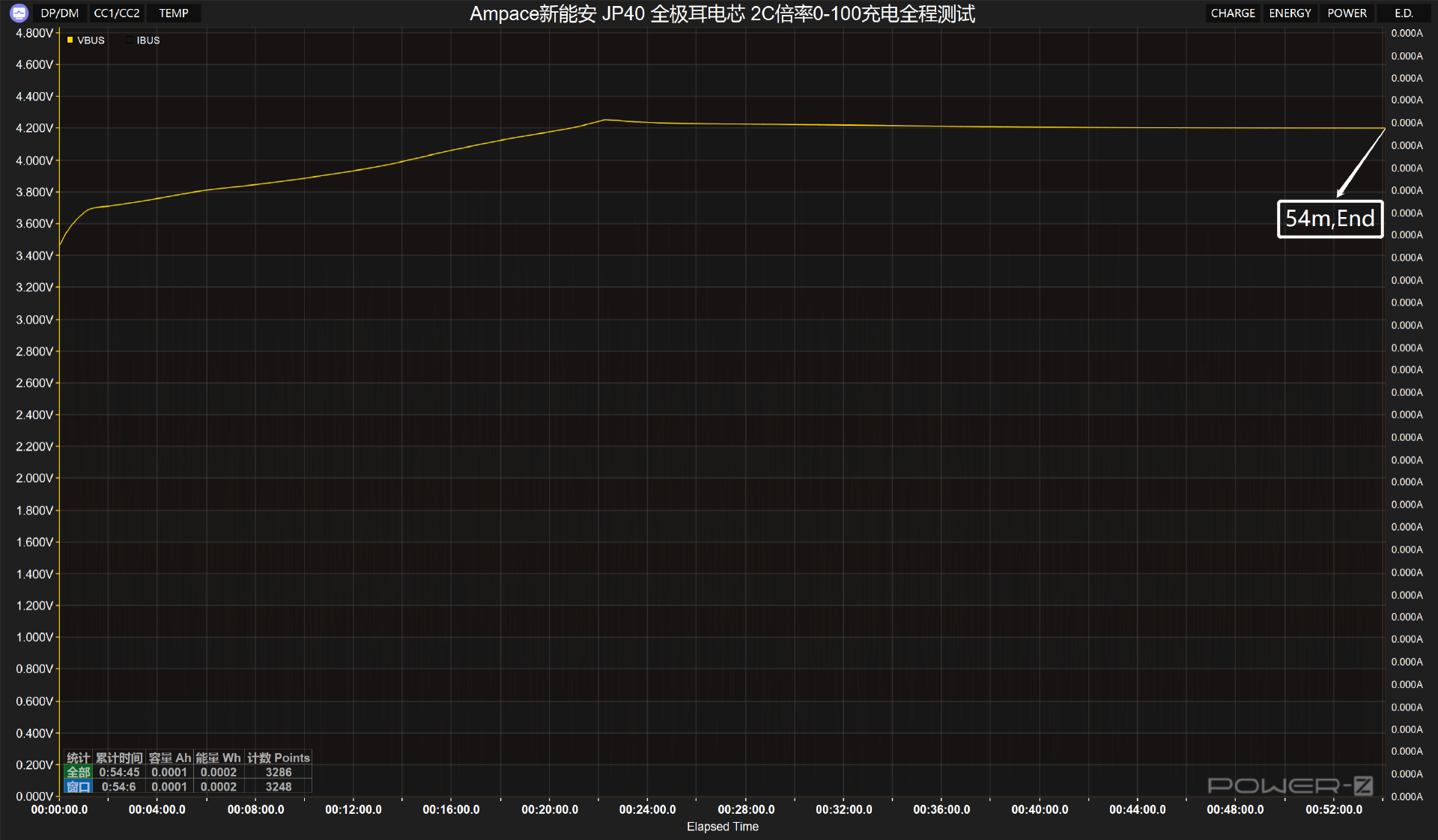

Ampace新能安JP40全极耳电芯接通电源后，电压持续上升，在22分钟左右充至4.2V，经过32分钟左右的涓流时间后充电完成，总耗时54分钟。

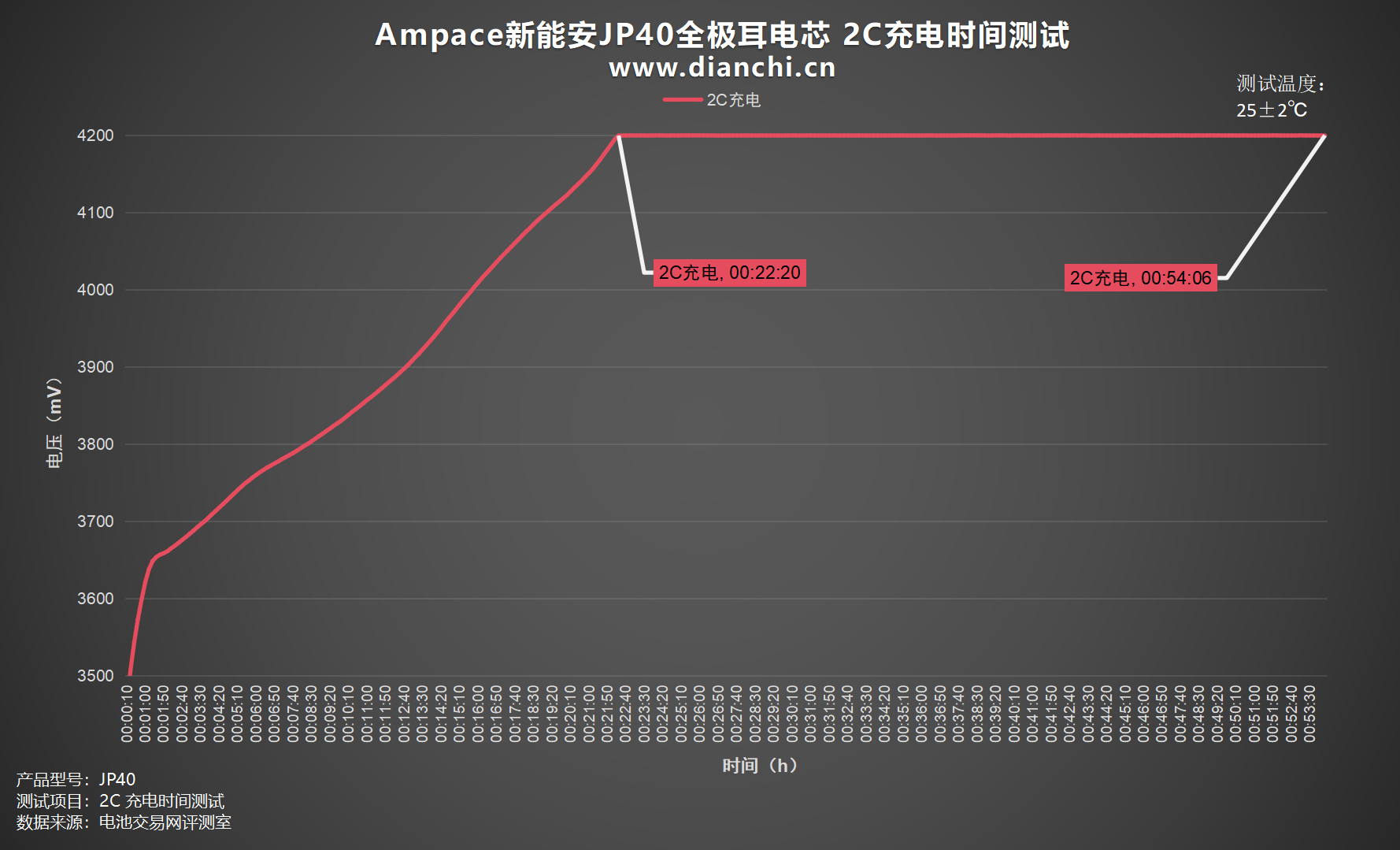

绘制出折线图，设置电流为 8000mA，2C为Ampace新能安JP40全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为22分钟，涓流完全充满时间约为54分钟。

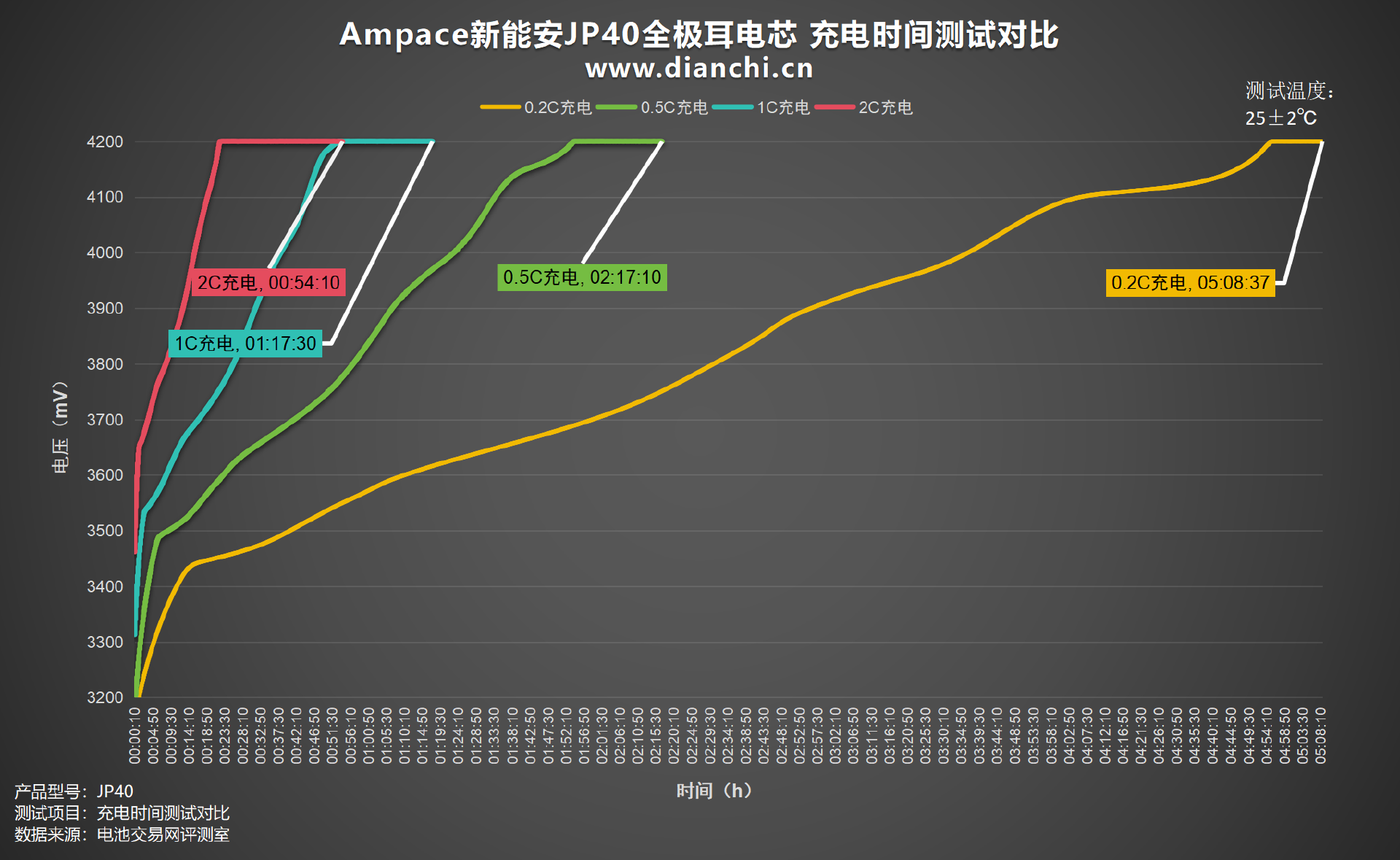

将测试数据汇总至曲线图，可以看到充电速度最快的是2C充电倍率，仅耗时54分钟，1C倍率与0.5C倍率之间相差1小时，最慢的是0.2C充电倍率，耗时5小时8分钟。
电池交易网总结
全极耳电芯以其卓越的高充电倍率性能，在电池技术领域扮演着越来越重要的角色，相较于普通电芯有着更高的充电倍率，在充电测试中，Ampace新能安JP40全极耳电芯展现了快速充电的能力。0.2C充电耗时5小时8分钟，0.5C充电耗时2小时17分钟，而1C充电仅耗时1小时17分钟，2C充电仅耗时54分钟，随着充电倍率的增加，充电时间显著缩短，体现了全极耳电芯在快充应用中的优越性能。
规格书下载
Ampace新能安品牌专区
https://www.dianchi.cn/brand/Poweramp.html
Ampace新能安JP40电芯下载
https://www.dianchi.cn/product/1721911746084.html
相关阅读：
评论0
