前言


百克龙E1500 PRO是一款支持2000W输出功率的户外电源，内置1450Wh大容量锂电池，内置双向逆变模块，无需外置充电器，使用电源线即可充电。机身带有散热风扇，能够将大功率充放电产生的热量及时散发，降低户外电源内部的温升。

这款户外电源还具备无线充电功能，方便为手机充电。并且具备液晶屏幕，能够随时掌控电池电量，充放电功率。独立的按键能够方便的控制输出接口，让使用更加方便。下面充电头网就对这款户外电源进行拆解，一起看看内部的设计和用料如何。

此前充电头网已经对百克龙E1500 PRO户外电源、百克龙E3000户外电源、百克龙S1500户外电源等产品做了详细评测，欢迎查阅。


百克龙E1500 PRO户外电源开箱



百克龙 E1500 PRO 户外电源采用可循环利用的双层瓦楞纸箱包装，正面印有户外电源的线条图形，左上角为百克龙的品牌Logo。

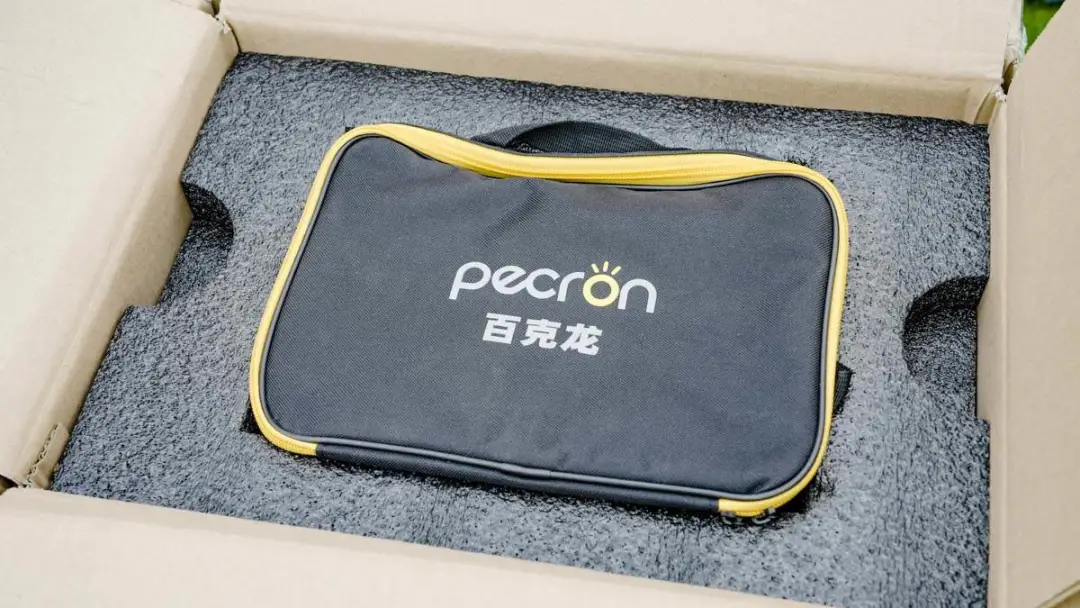

打开包装盒，最上部是放置在黑色泡棉中的百克龙收纳包。

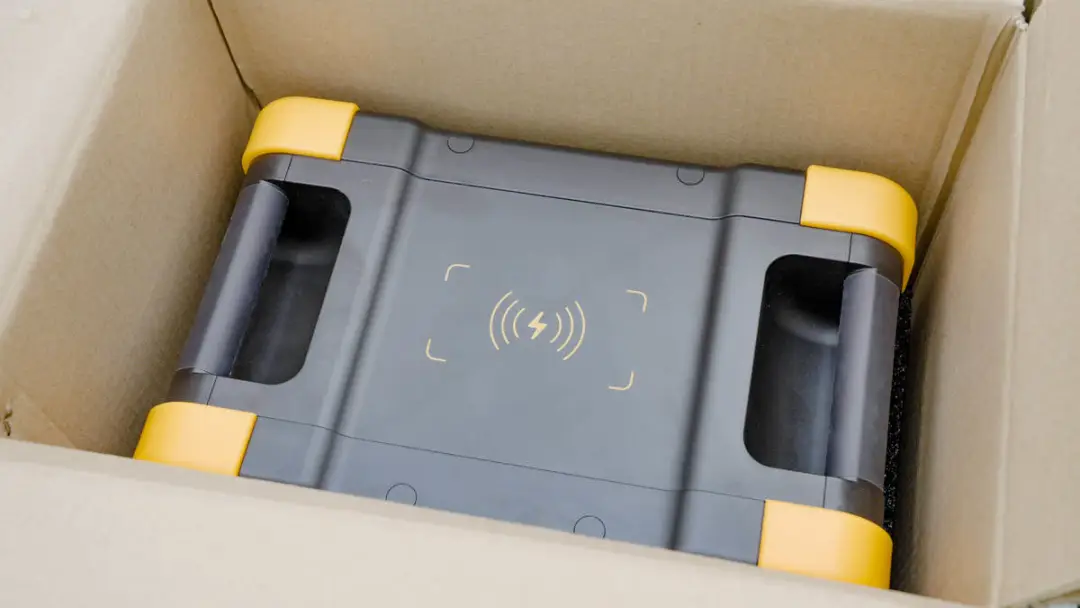

中间就是户外电源本体，底部放置有缓冲泡棉。

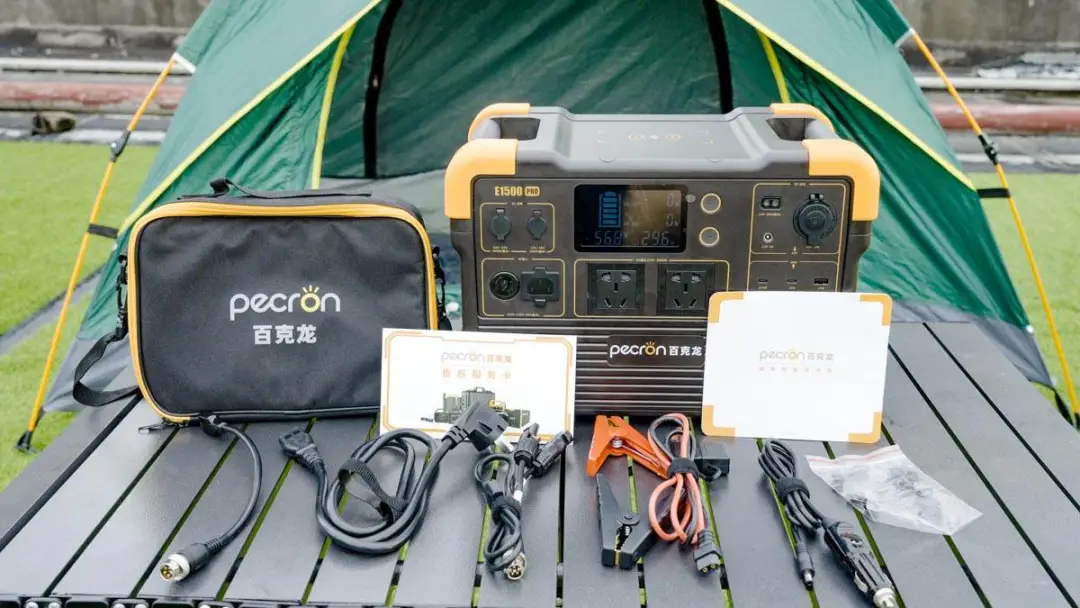

除户外电源外，原厂附赠了一个防尘收纳袋，线材从左往右依次为安德森太阳能板充电线、电源线、MC4太阳能充电线、鳄鱼夹12V输出线、车充线以及说明书、保修卡等。

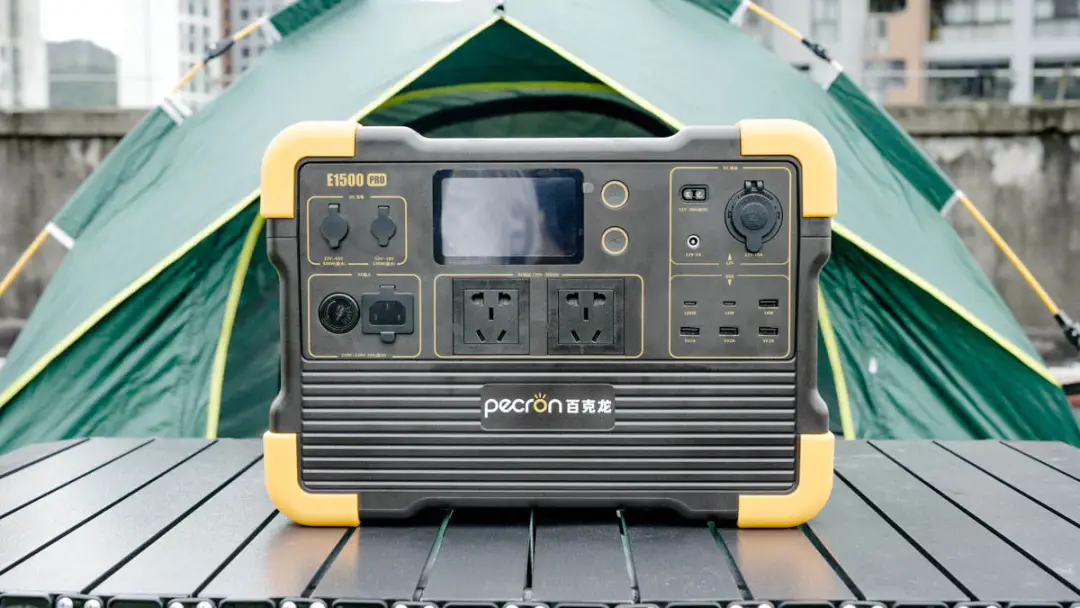

户外电源延续 E系列的橙黑撞色设计，采用UL94-V0级防火阻燃合金材质外壳，8个橙色防撞护角，抗摔耐磨；正面上部分采用一块高清LCD数显屏，日常设备使用的接口与按钮配置都设计在正面；下部分印有“pecron百克龙”品牌字样。

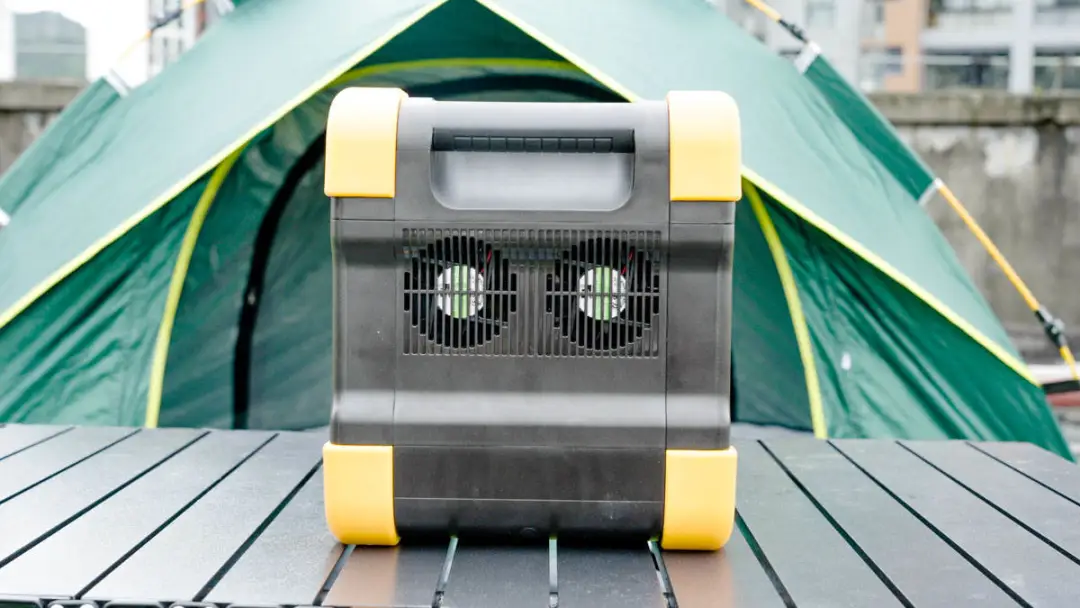

侧面采用网格栅设计的双圆形开孔更适宜散热，并且内部拥有双高转速散热风扇加速气流风道流通，防止积热产生安全隐患或缩减元器件寿命。


两侧提手部分拥有独立挖槽区域，根据人体工学进行设计，并且成年人单手可提，方便省力移动。


四角的橙色防撞护角也能在较为颠簸的环境中，减少颠簸路段下的移动和碰撞。

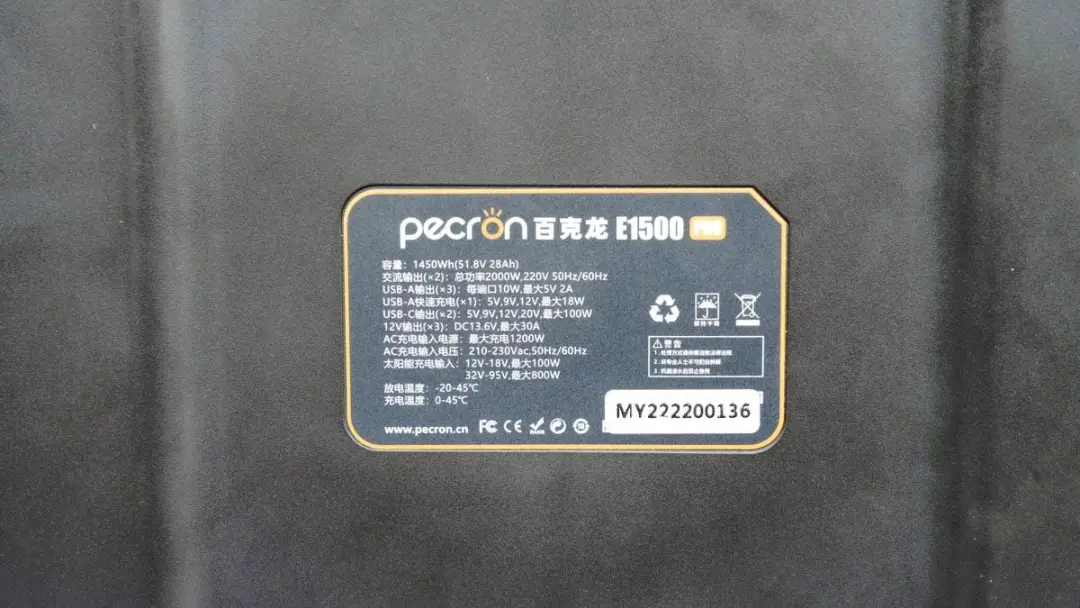

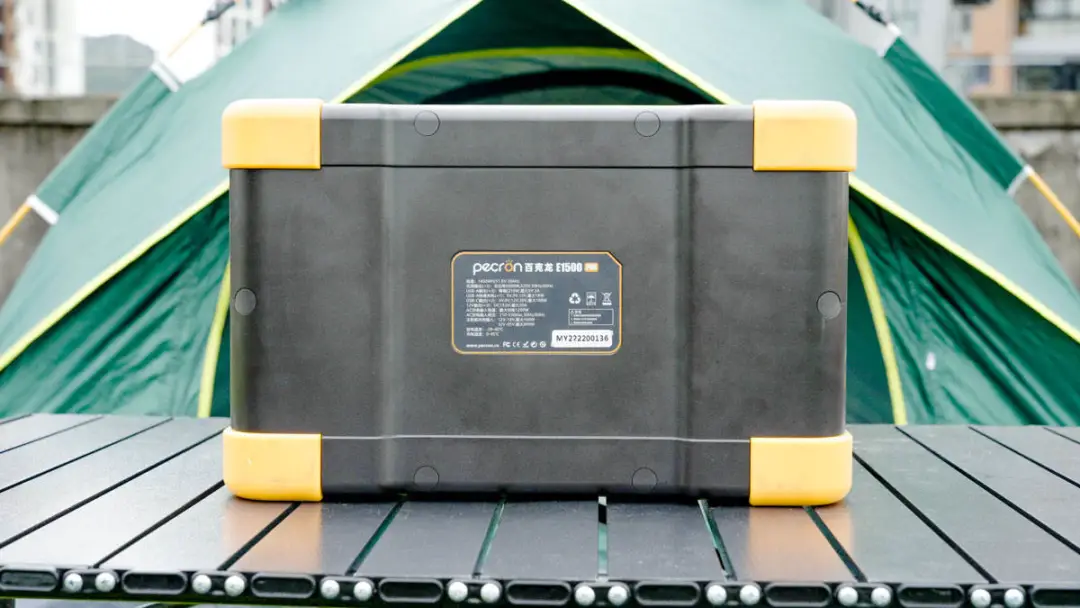

底部印有接口规格介绍。
名称：百克龙 E1500PRO；容量：1450Wh（51.8V 28Ah）；
交流输出（×2）：总功率2000W，220V 50/60Hz；
USB-A输出（×3）：5V2A；USB-A快充输出：5V，9V，12V，最大18W；
USB-C输出（×2）：5V，9V，12V，20V，最大100W；
12V输出（×3）：DC 13.6V，最大30A；
AC充电输入：210-230V 50/60Hz，最大充电1200W；
太阳能输入：12-18V 100W，32-95V，最大800W。

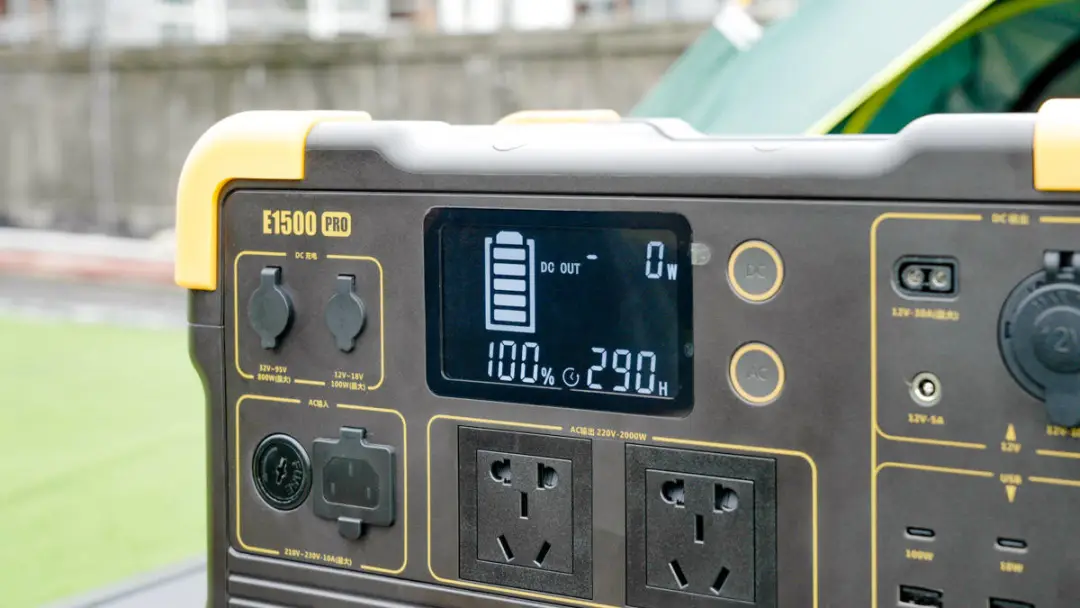

正中间位置为高清LCD数显屏，能够实时显示输出功率、使用时间、电池容量、各开关开启情况以及异常警报提示，其内置新一代电池管理系统（BMS），可以有效保障使用安全，实时监控，户外电源的用电安全情况随时掌握，用电更安全。

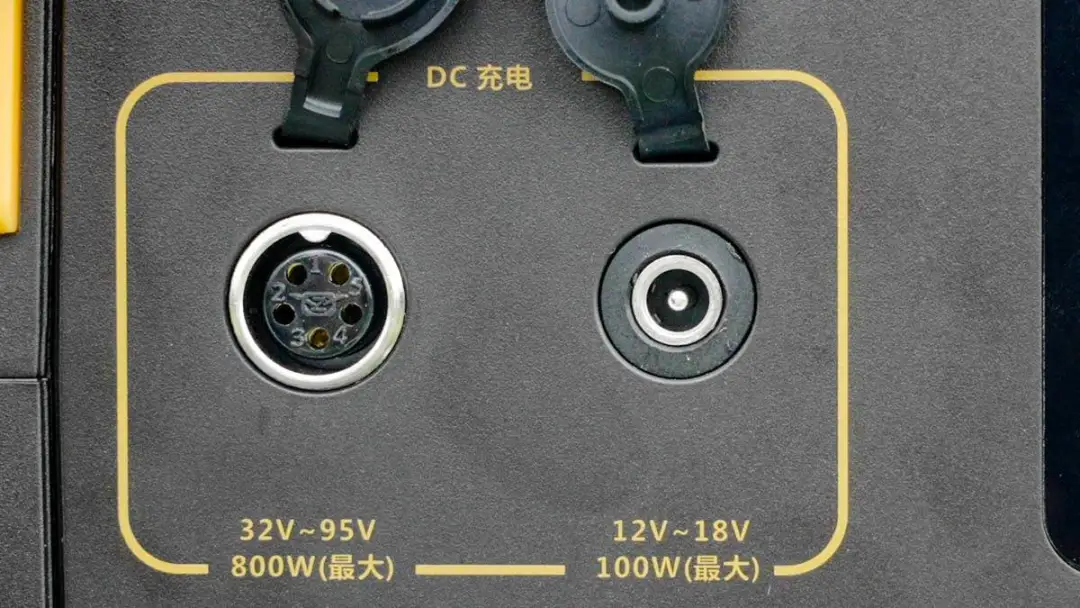

户外电源左侧接口印有DC充电接口规格铭文，均配备橡胶塞保护的两个接口；分别为32~95V GX16MF规格的DC输入口和12~18V 5521规格的DC输入口，旅行在外难免各种突发用电情况，多种方式可迅速恢复电量。

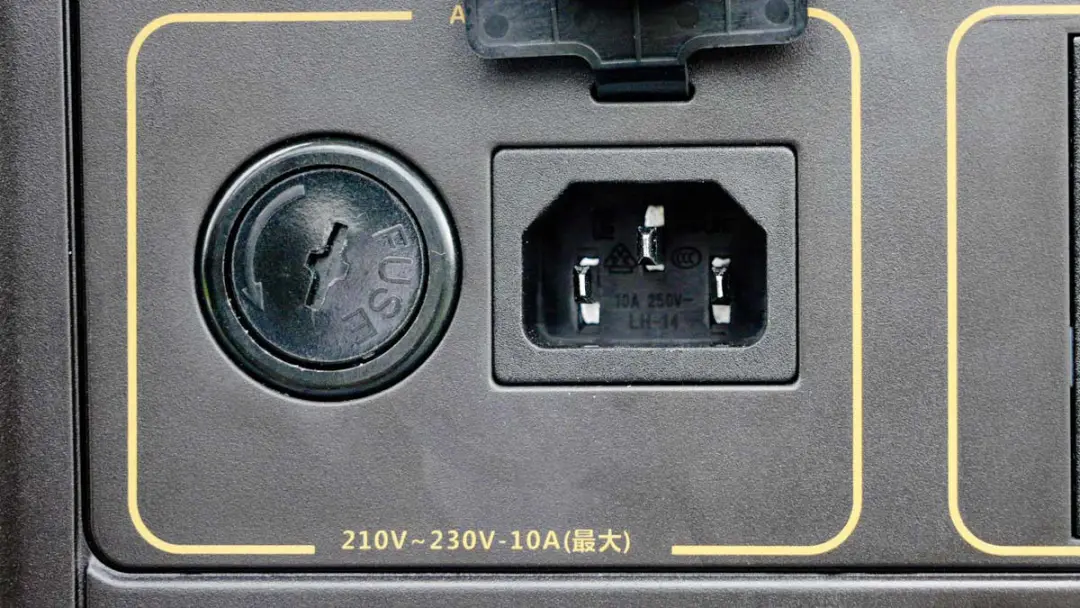

下方为保险丝座与品字形大功率AC输入口。


配置的两组3+2 AC强电输出接口，上部印有规格字样，可支持220V 2000W输出，接孔内部拥有安全门设计，插拔用电更安全。

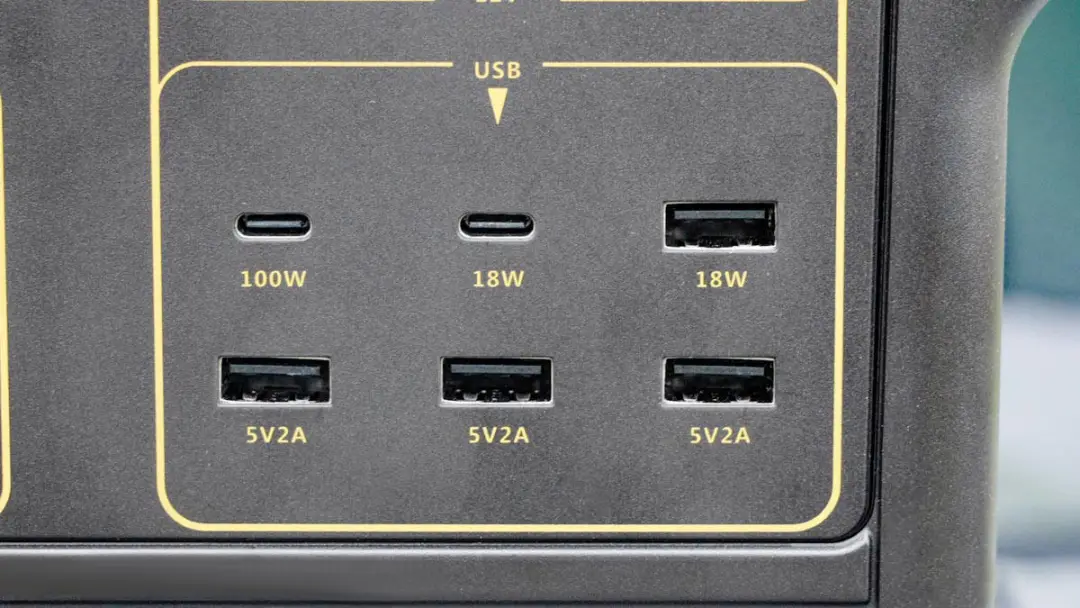

户外旅行肯定是智能设备的供电需求最为看重，在USB接口方面，配置2C4A共6个USB接口，C口有输出功率分别为100W和18W，A口方面最高支持18W快充，其余为5V2A，底部均有功率标识字样；都能为手机、笔记本等数码产品直接供电，可免去额外携带充电线材。

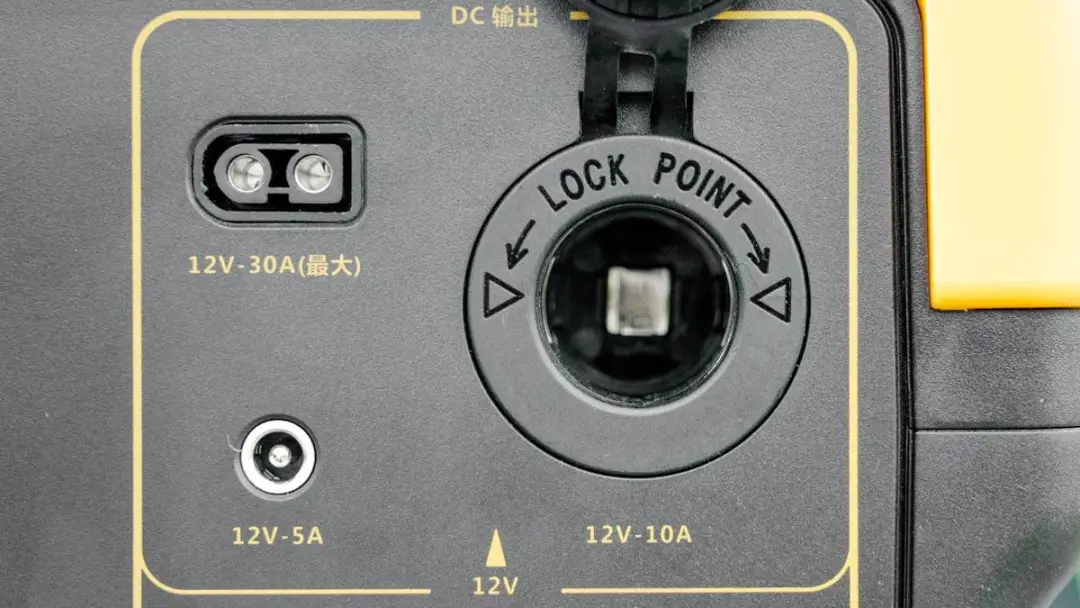

户外电源右侧配备XT60规格的DC输出口、5525规格的DC输出口以及橡胶塞保护的车充接口；底部均印有功率参数字样，一些车载电器、插卡便携式路由器或者检测器等设备的用电需求统统满足。

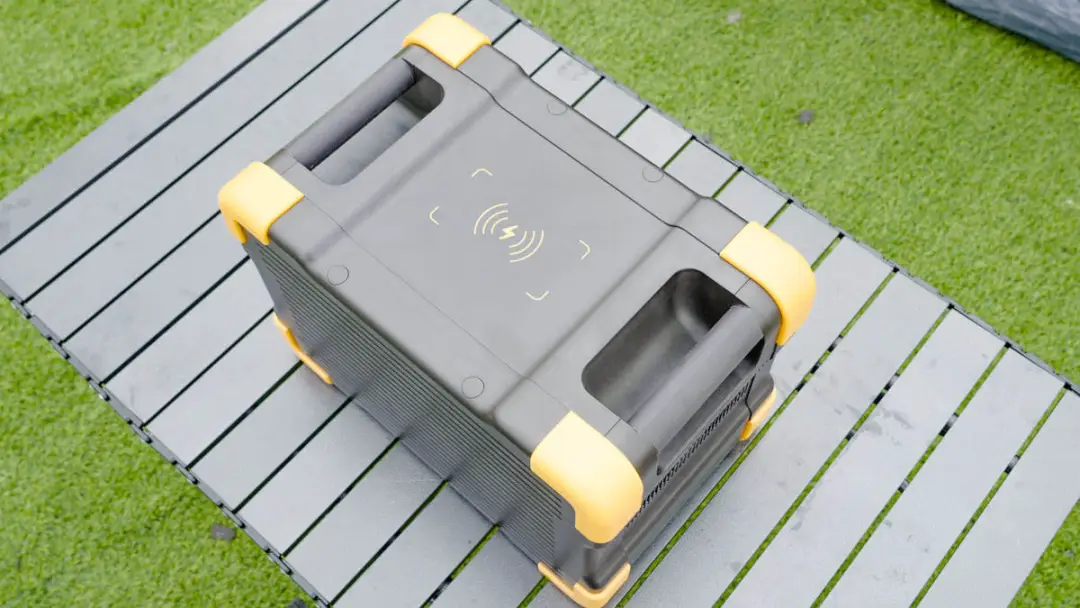

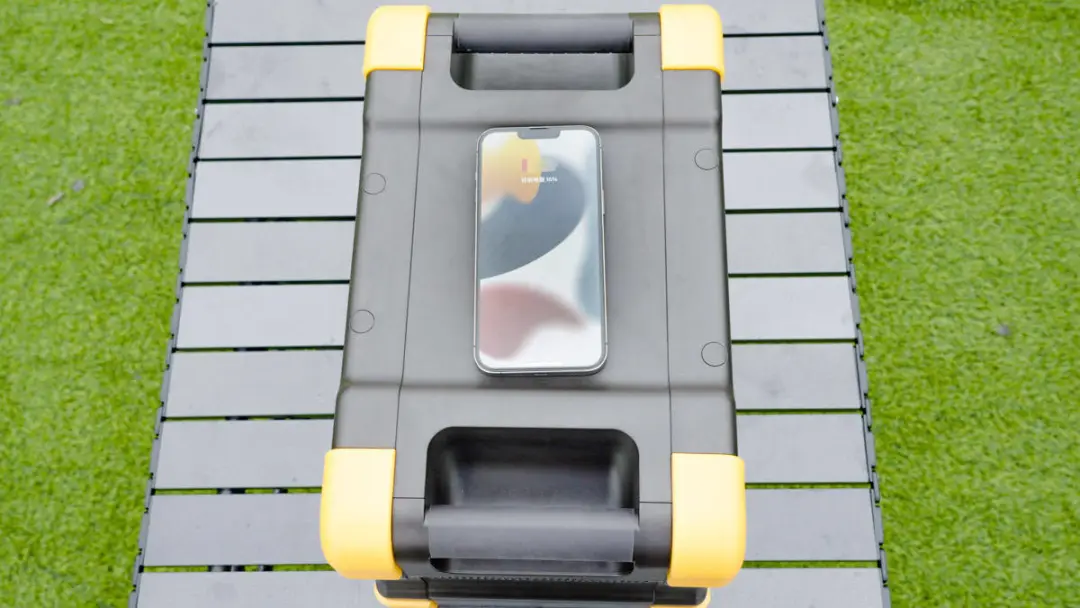

另外，顶部位置内置无线充电功能模块，无线充电功率最高为15W。

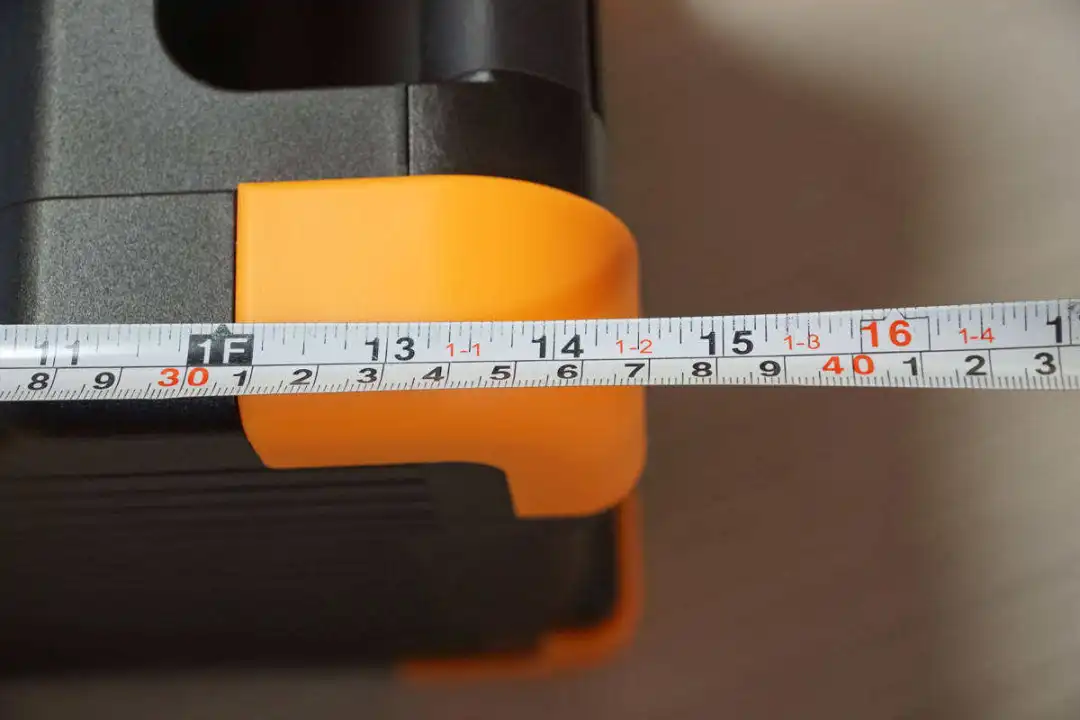

户外电源长度约为37cm。

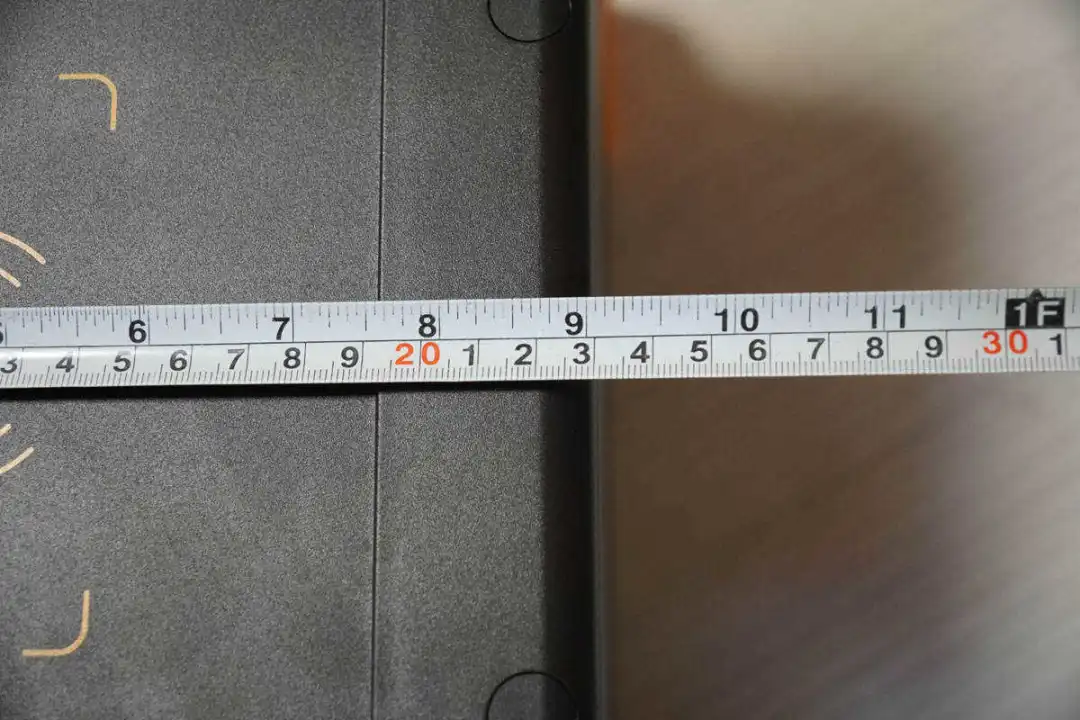

宽度约为23cm。


高度约为27cm。

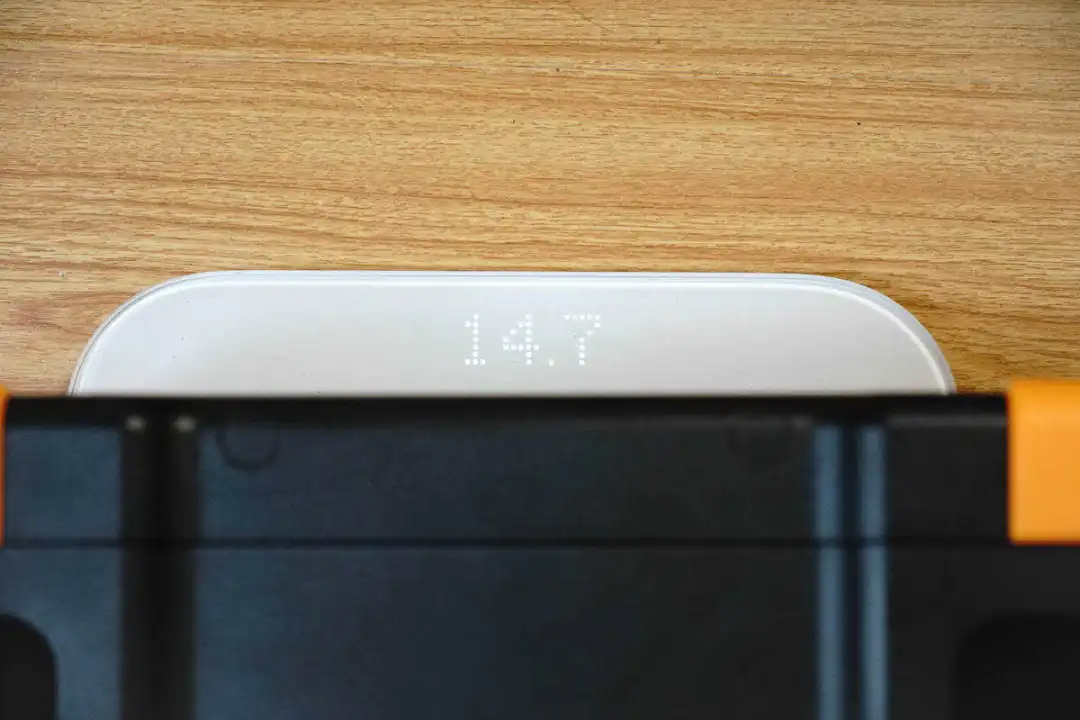

户外电源重量为14.7kg。

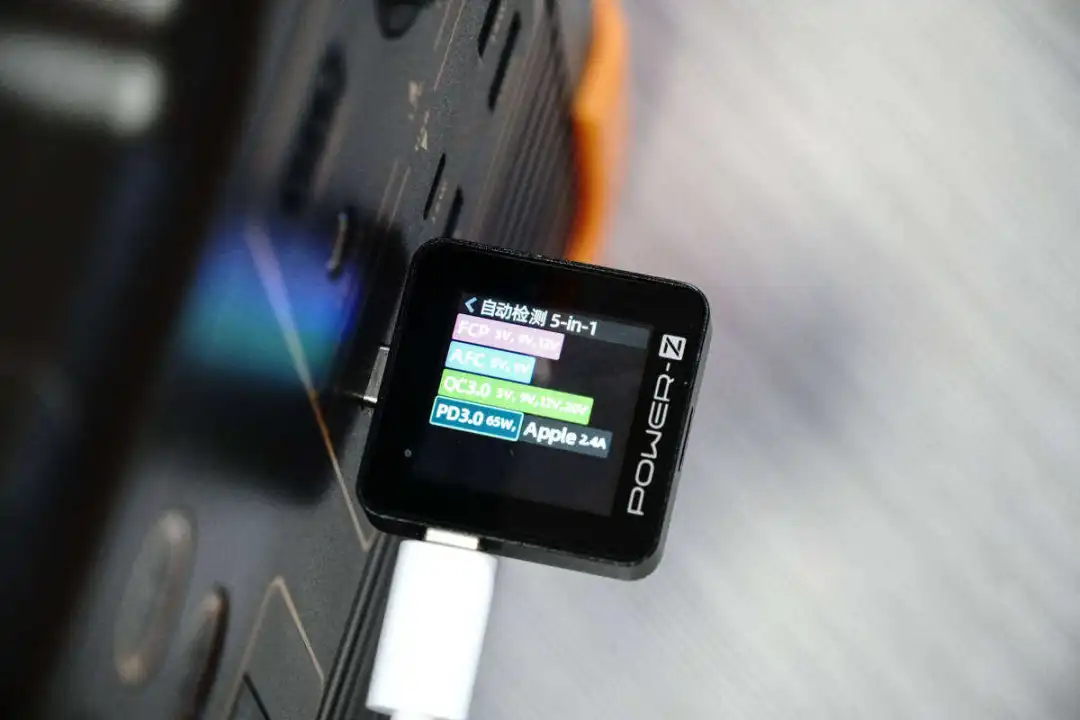

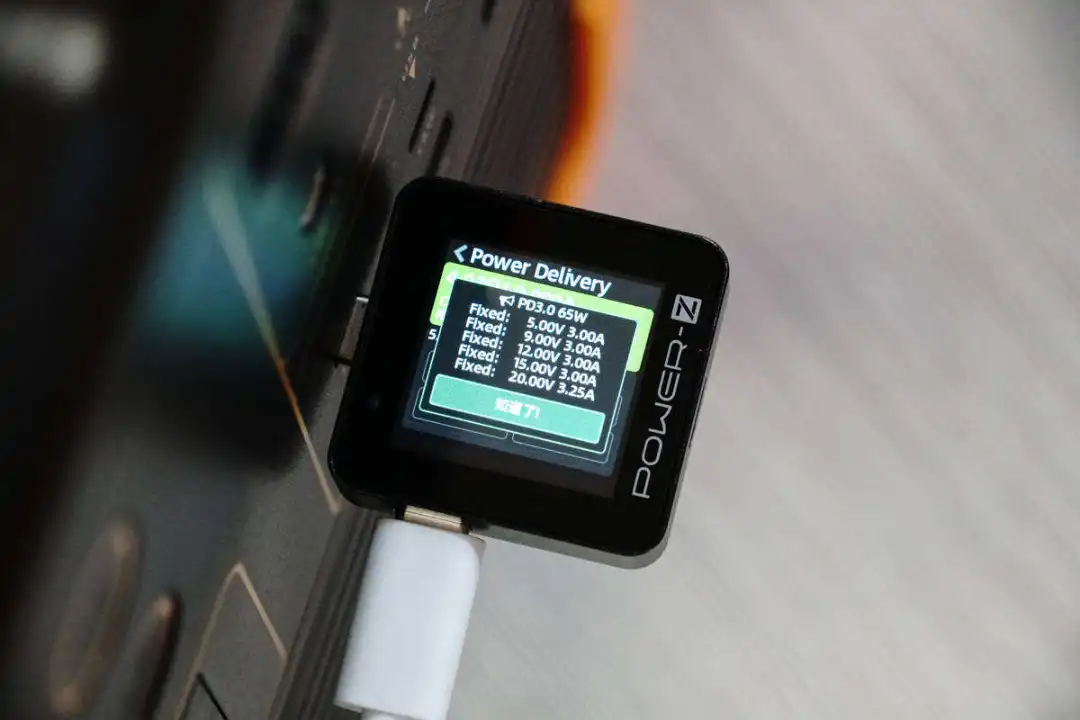

使用POWER-Z KM002C 读取USB-C接口（100W）的快充协议，实测支持 FCP、AFC、QC3.0、PD3.0和Apple 2.4A等充电协议，有着不错的设备兼容性。


PDO报文方面，USB-C口（100W）支持 5V3A、9V3A、12V3A、15V3A 和 20V3.25A 五组固定电压。

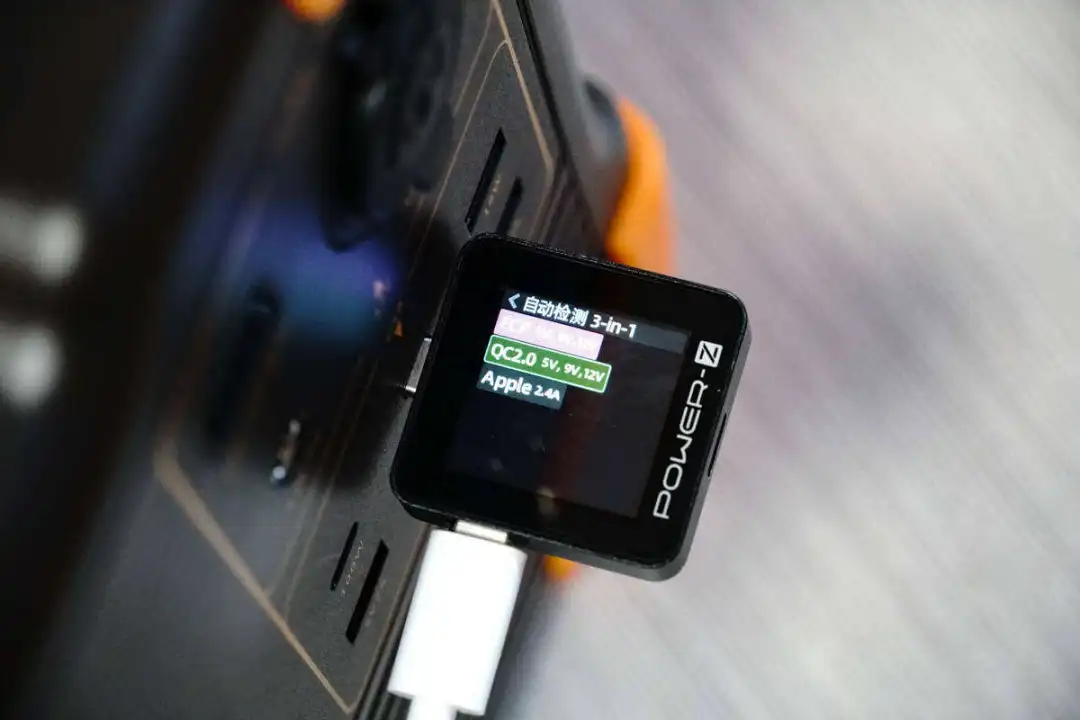

读取USB-C接口（18W）的快充协议，实测支持 FCP、QC2.0、和Apple 2.4A等充电协议。

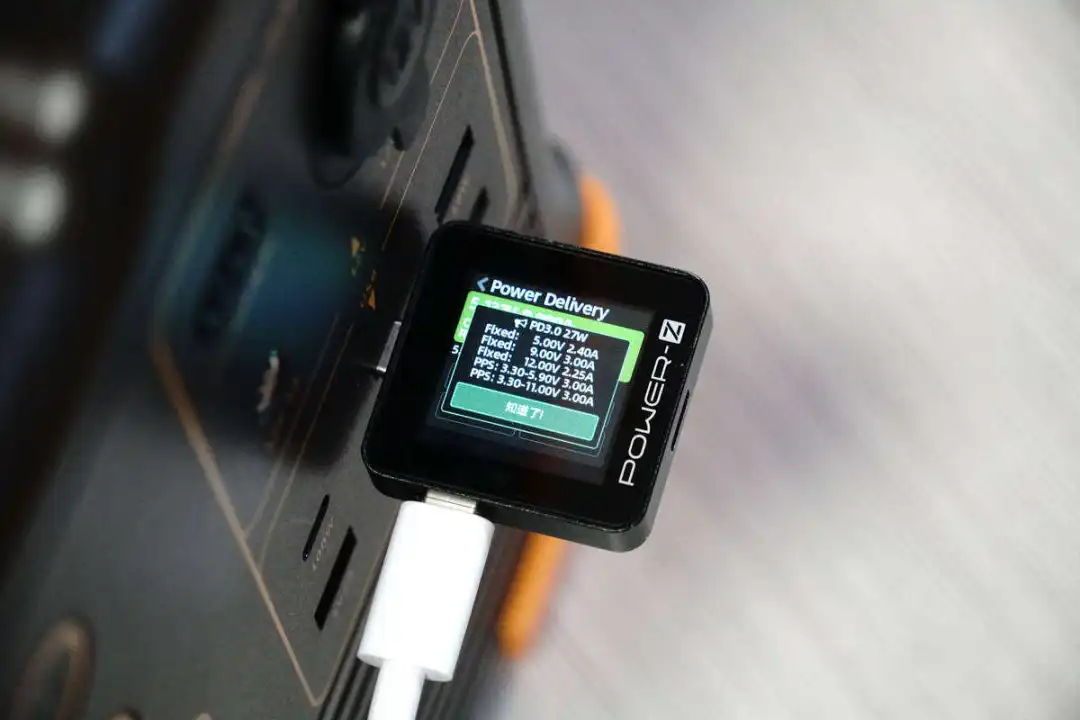

PDO报文方面，USB-C口（18W）支持 5V2.4A、9V3A、12V2.25A三组固定电压，以及3.3-5.9V3A、3.3-11V 3A 两组PPS电压档位。

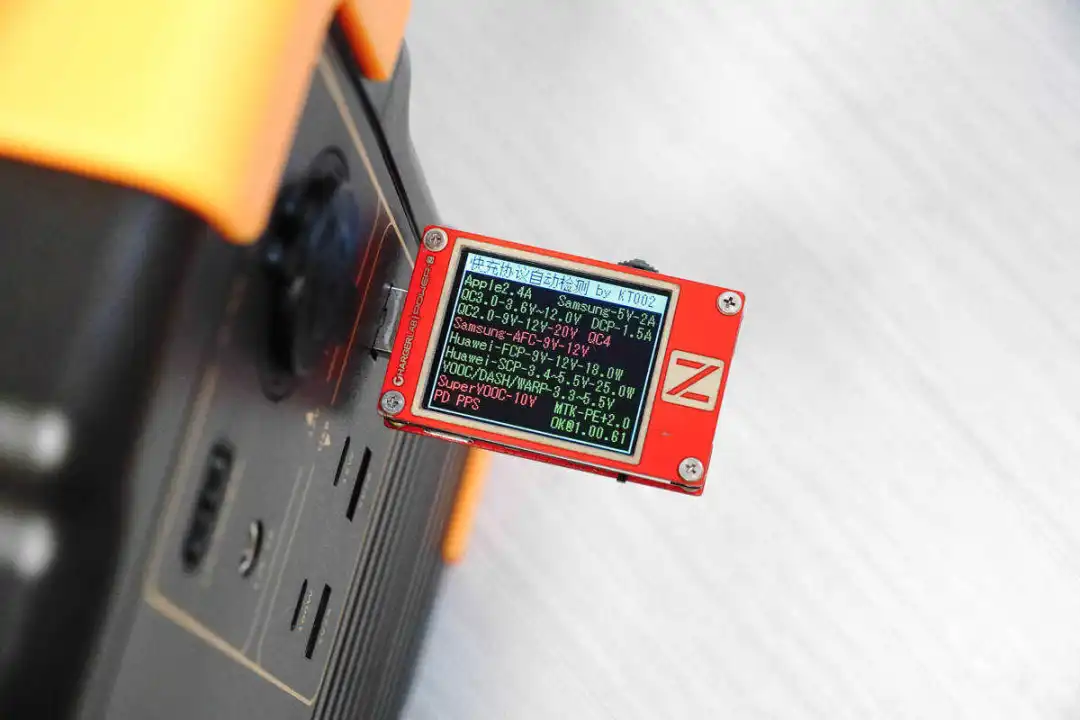

读取USB-A快充接口的充电协议，实测支持 QC3.0、QC2.0、FCP、SCP、VOOC和Apple 2.4A等充电协议。

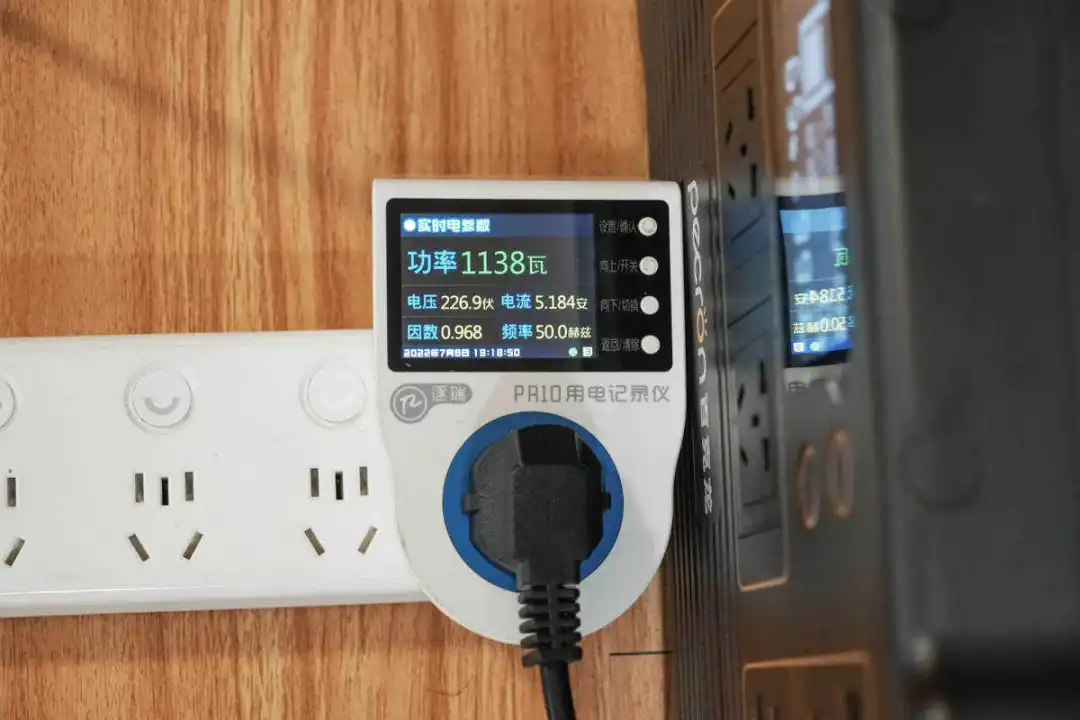

快速充电最大输入功率可达1138W，与官称1200W充电符合，无虚标。


百克龙E1500 PRO户外电源拆解


看完了百克龙E1500 PRO户外电源的外观展示和功能测试，下面就进行拆解，看看这款户外电源的设计和用料如何。

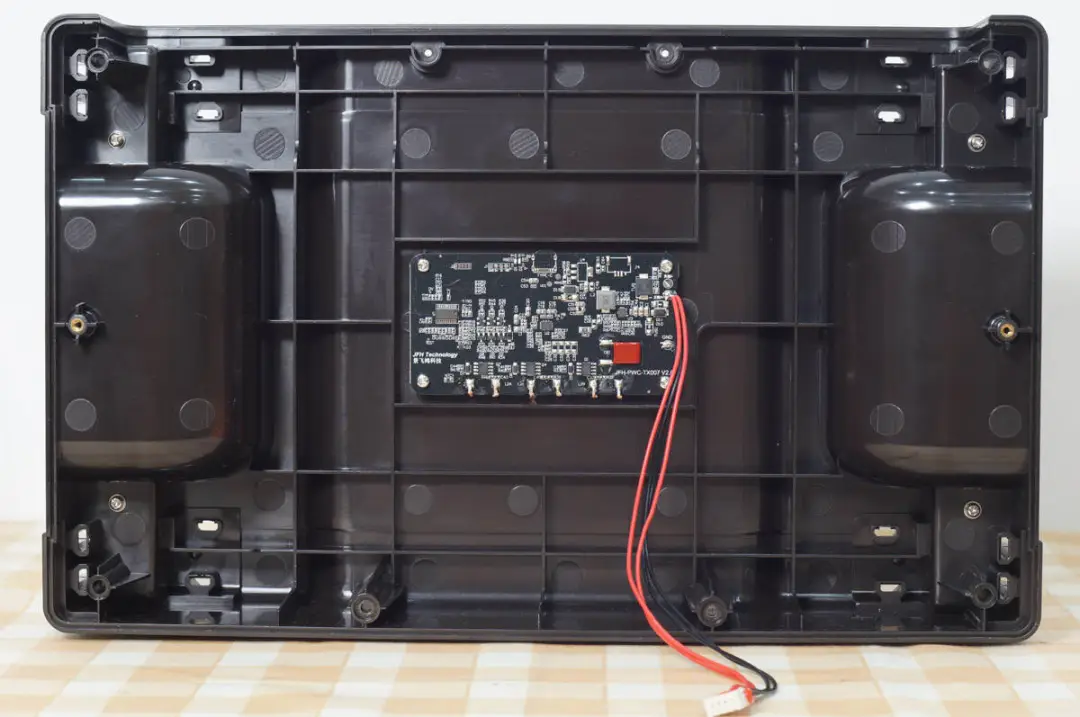

拆下垫脚，拧下垫脚下面隐藏的固定螺丝，拆开户外电源上盖。上盖内部固定无线充电模块，用于手机的无线充电功能。


上盖内部无线充电模块特写。


无线充电模块PCBA模块特写，焊接一颗无标无线充电主控，无线充电功率级，切换MOS管和降压转换器，来自JFH景飞鸿科技。

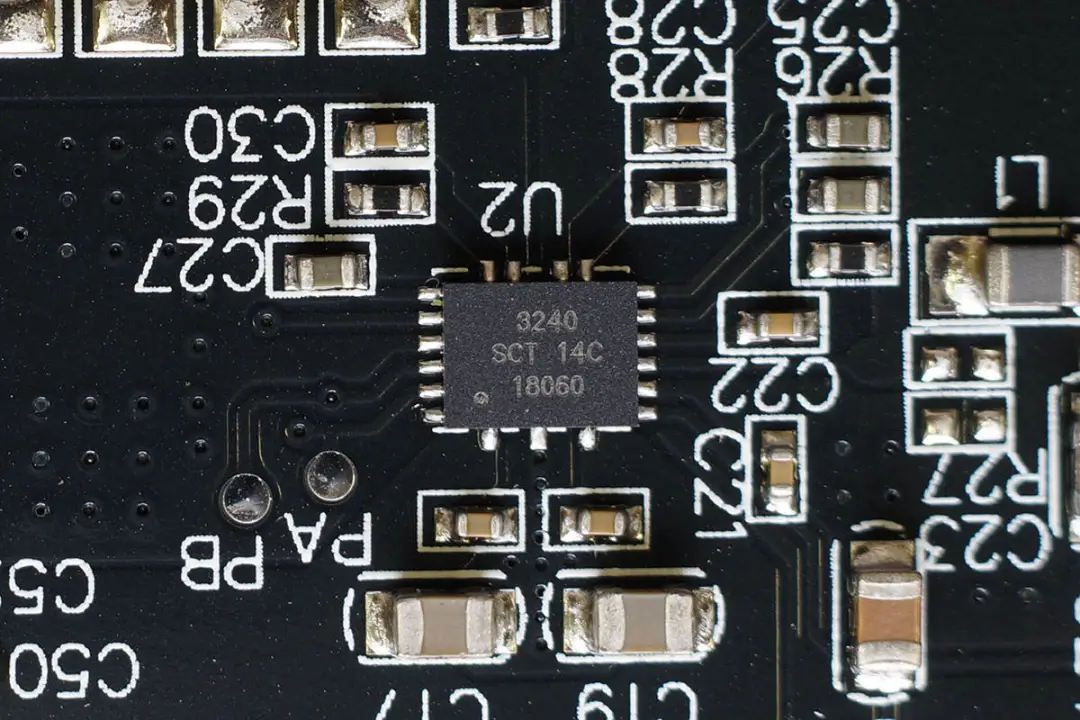

无线充电集成功率级来自芯洲科技，型号SCT63240，内部集成H桥MOS管，集成高效降压电路，支持5V1A输出，片内集成3.3V LDO，提供2.5V电压基准输出。PWM信号输入支持3.3和5V电压，支持最高20W无线充电输出。

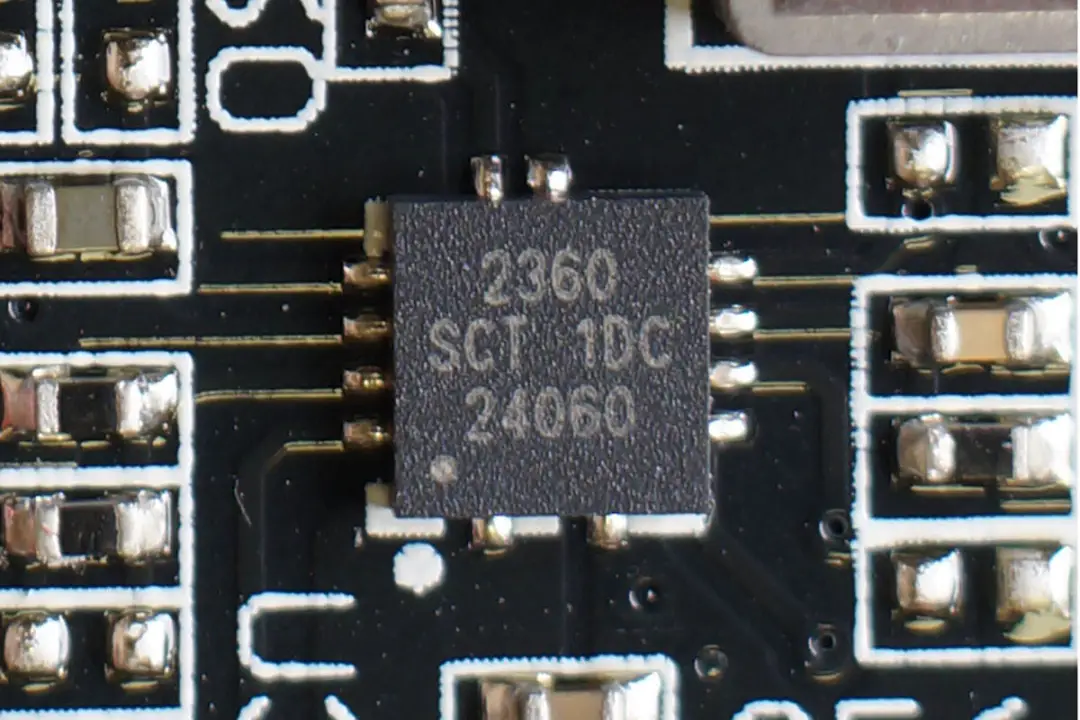

无线充电定频调压降压芯片来自芯洲科技，型号SCT2360，是一颗支持28V输入的同步降压转换器，芯片内置开关管，支持6A输出电流，工作频率从400K、800K到1.2MHz可选，具备逐周期电流限制，具备输出过电压保护和过热保护。

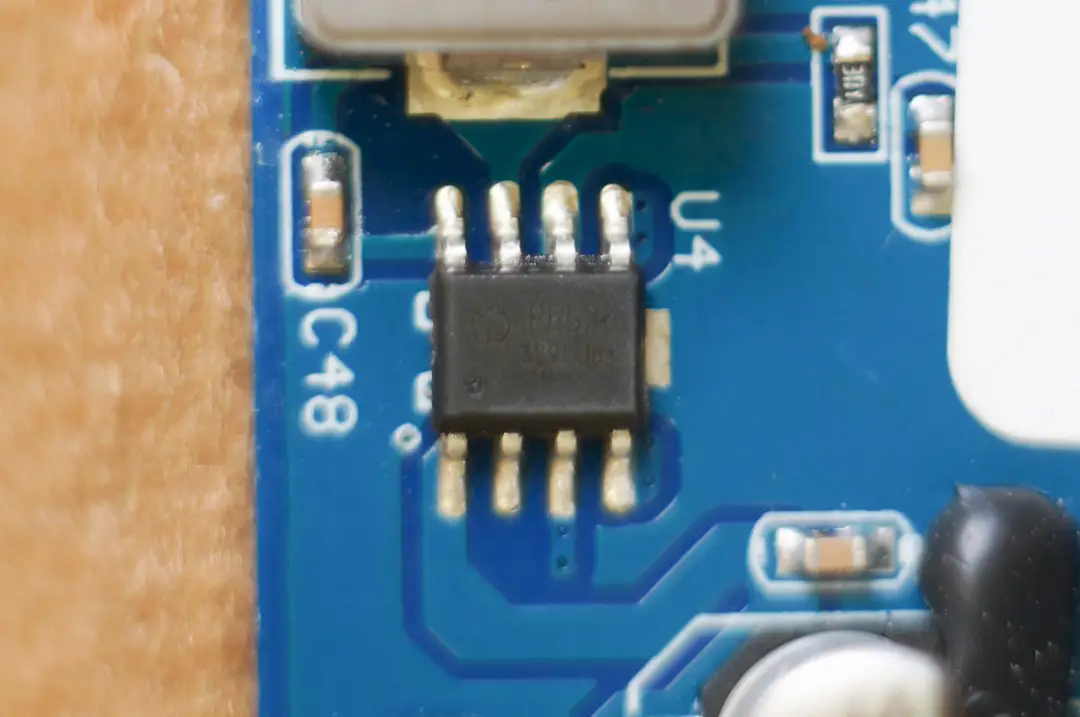

用于无线充电线圈切换的MOS管来自微硕，型号WSP4984，为双NMOS，耐压40V，导阻18mΩ，采用SOP8封装，三颗对应三个无线充电线圈切换。

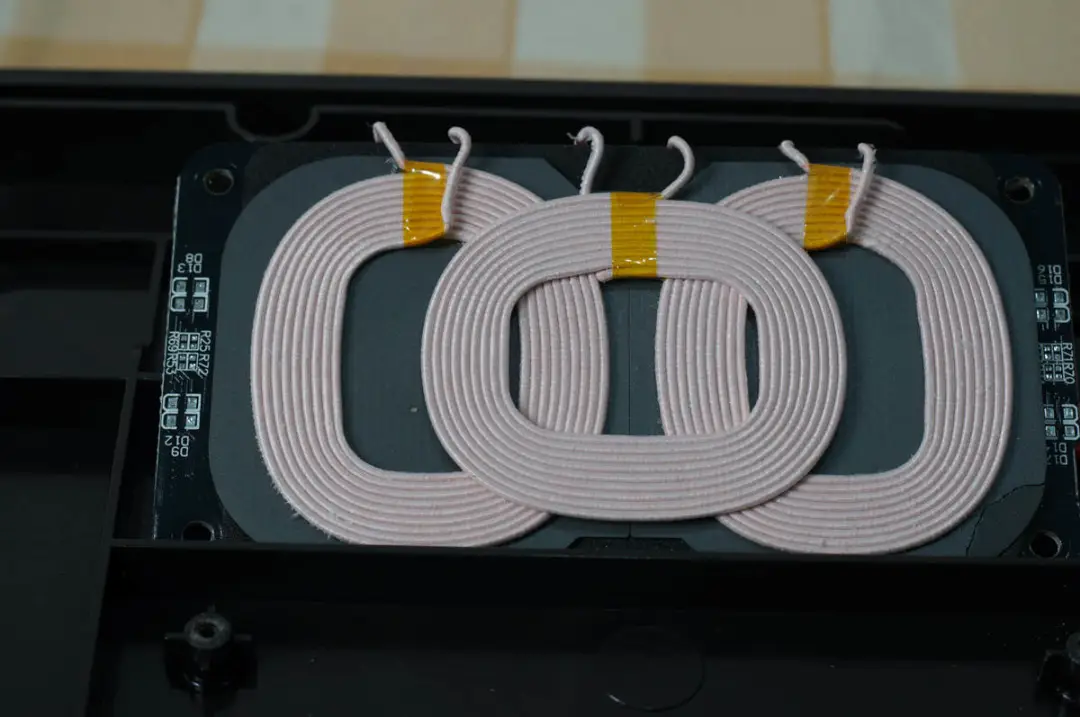

三个无线充电线圈特写。

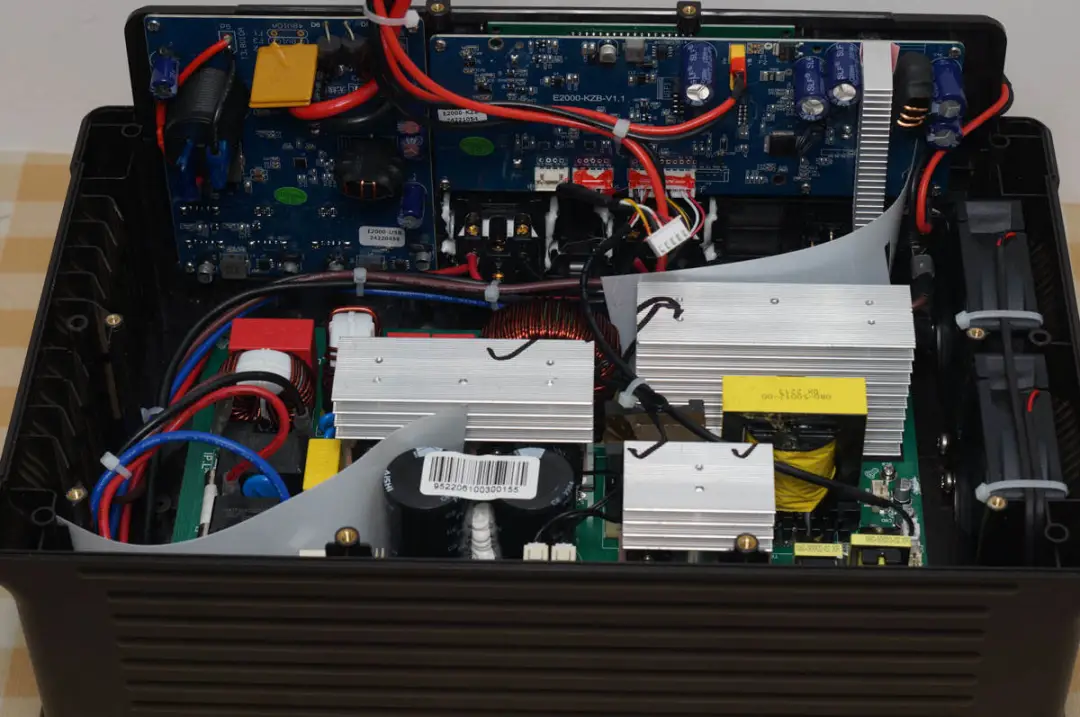

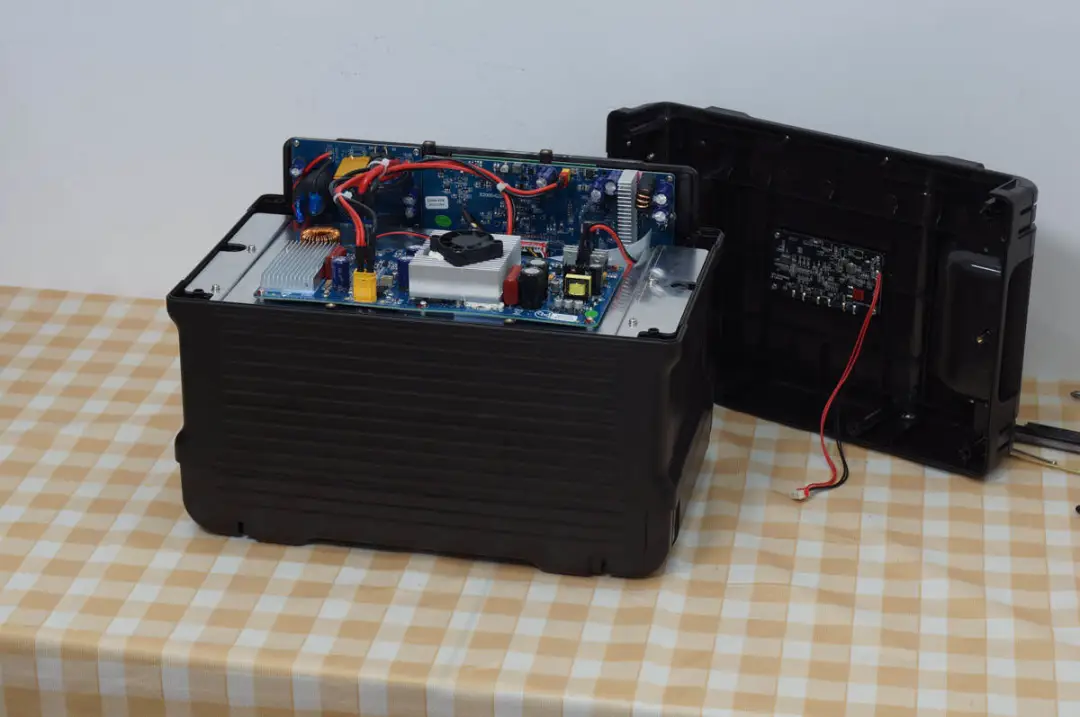

户外电源内部一览，分别连接控制板，MPPT太阳能充电管理和快充输出小板。

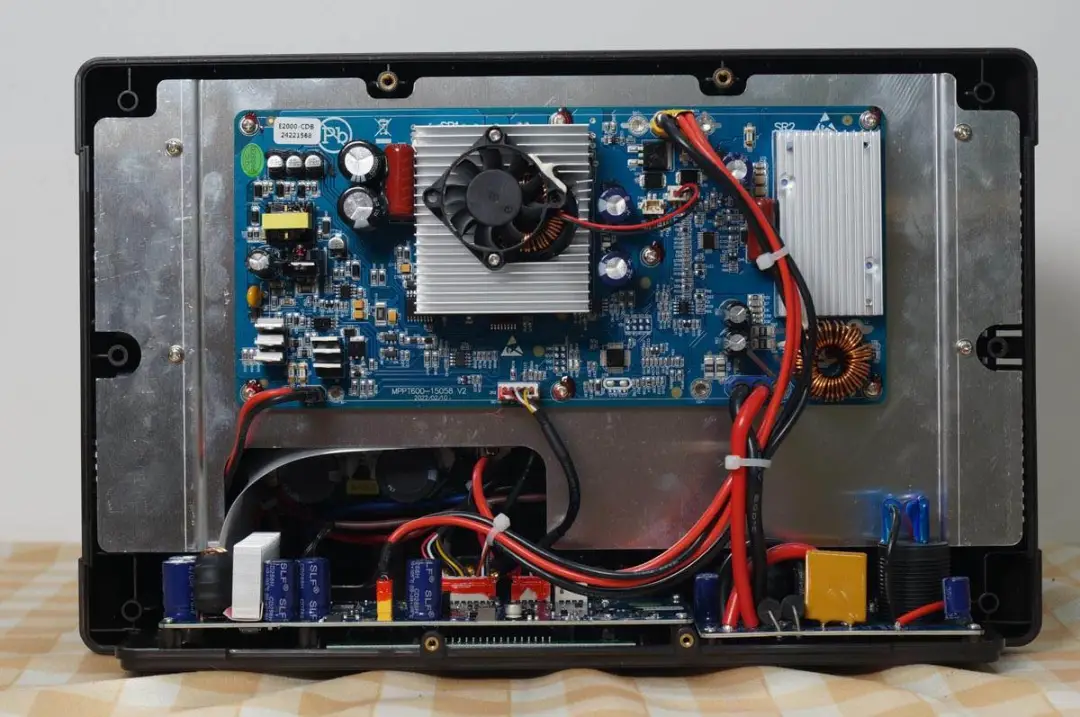

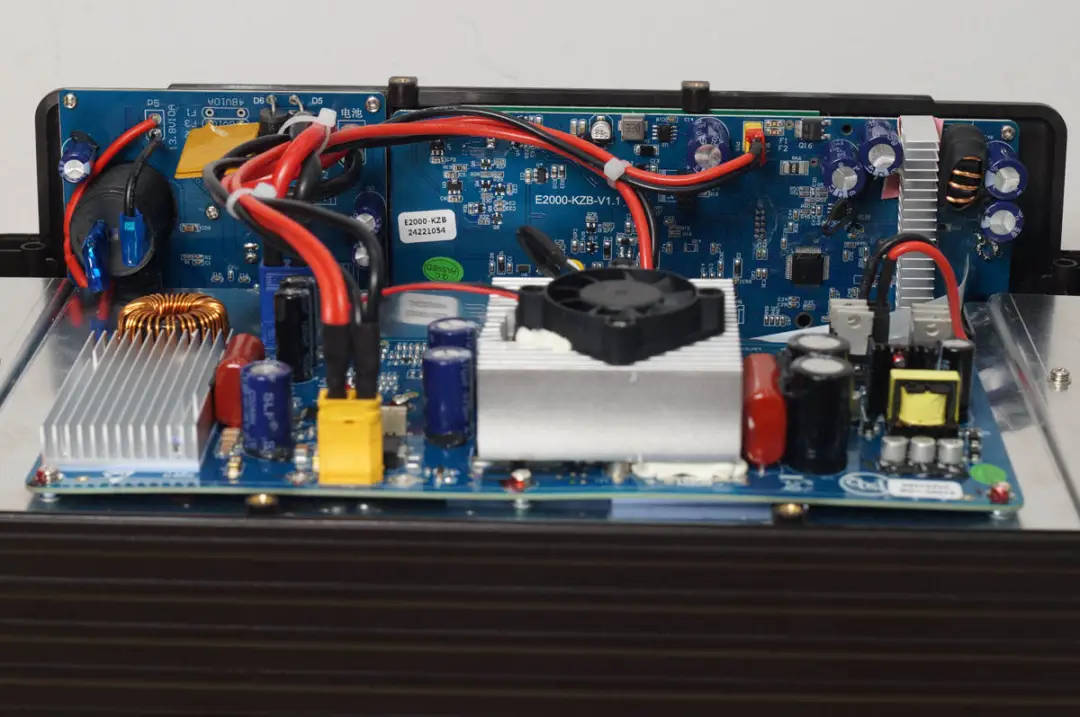

MPPT太阳能充电管理板一览，有两片散热片以及散热风扇。

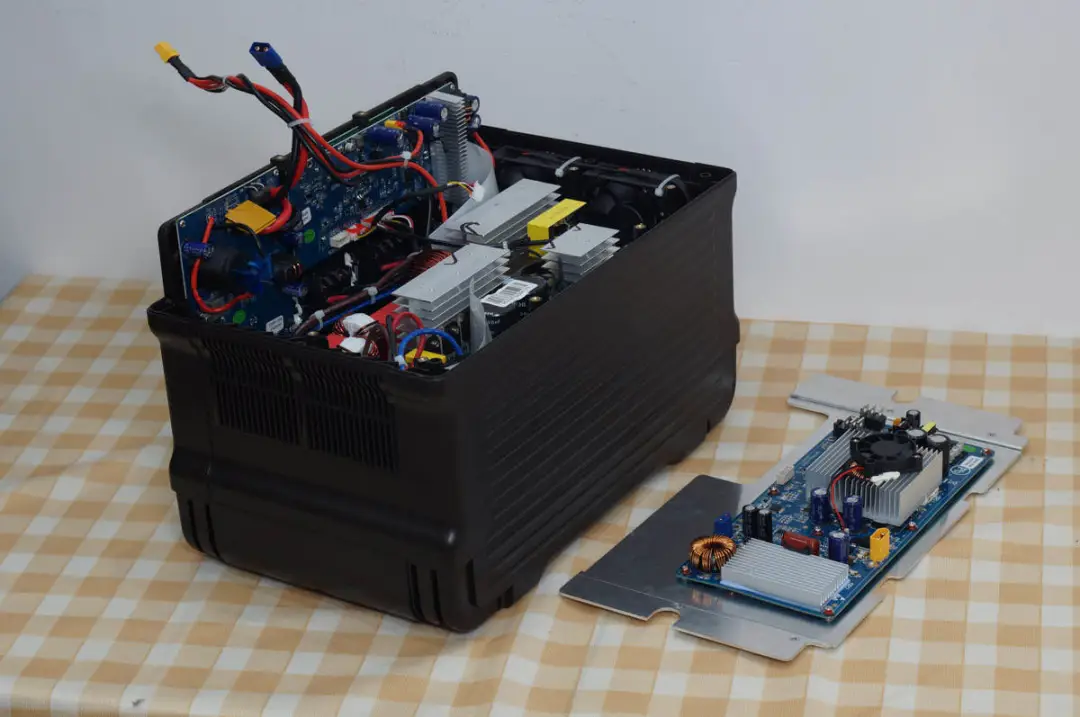

拆下MPPT太阳能充电管理板，在下面是双向逆变模块。

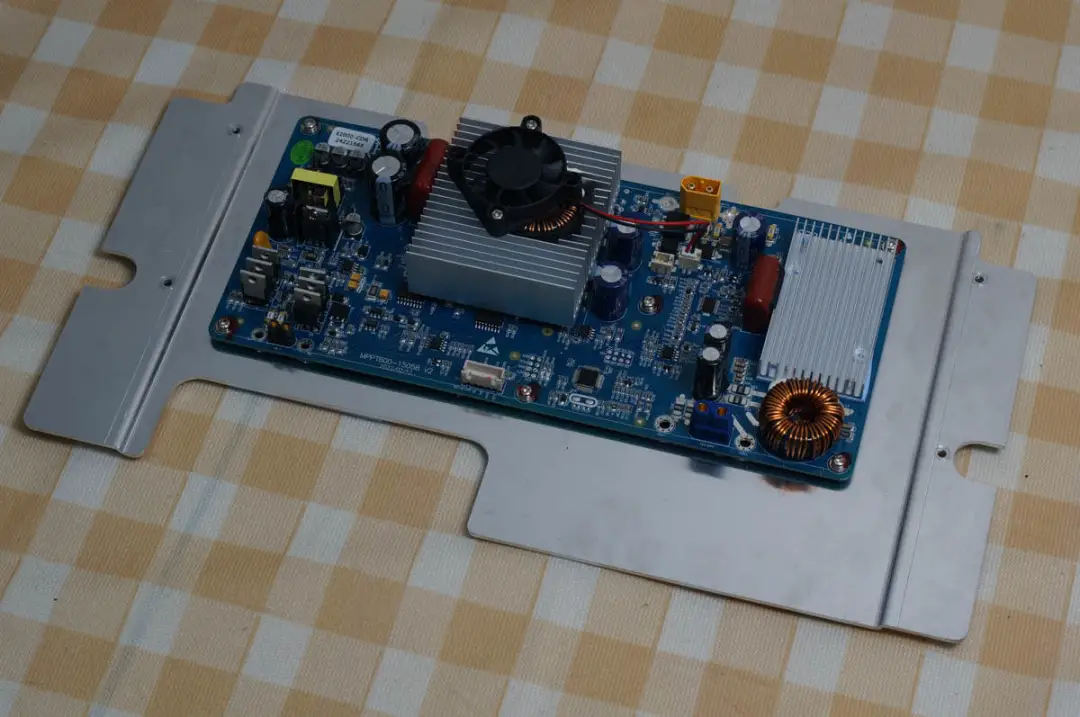

MPPT太阳能充电管理板特写。

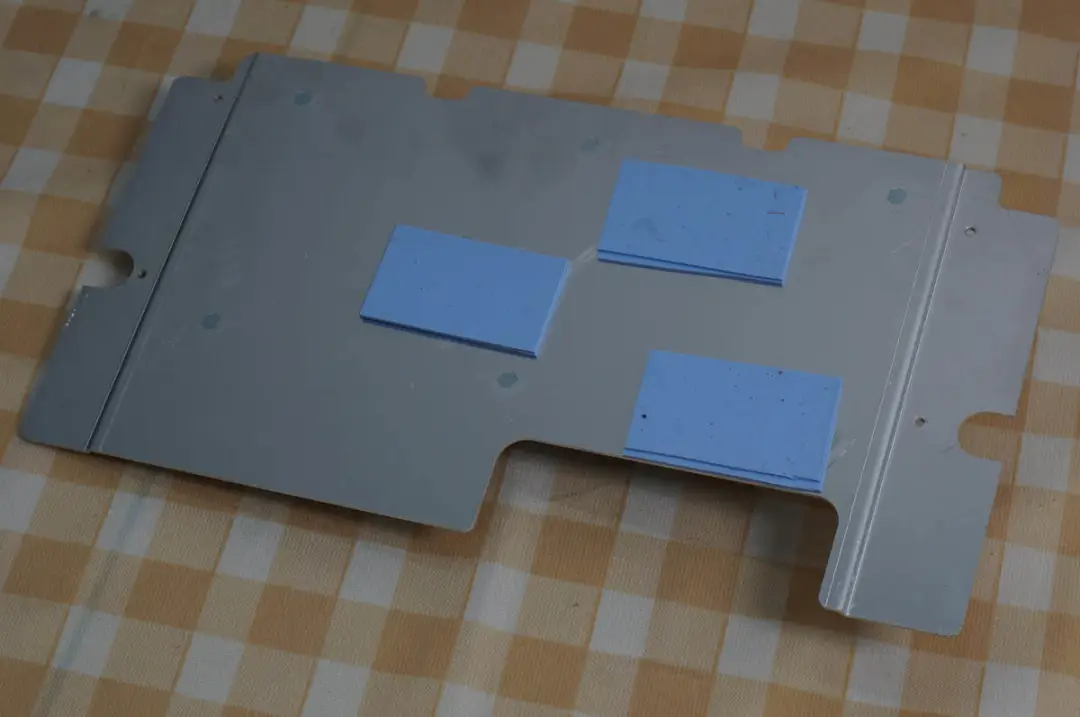

拆下太阳能MPPT模块，模块底部对应铁板有导热垫用于散热。

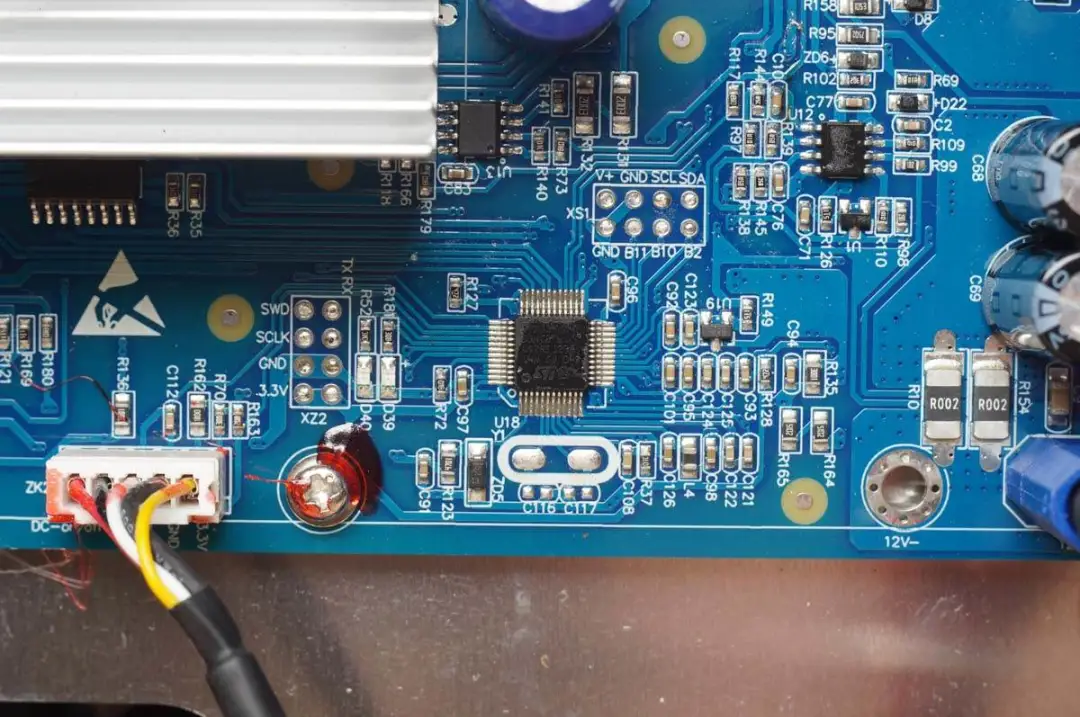

MPPT充电管理采用一颗ST的MCU进行控制。


在MPPT充电管理小板下面是双向逆变模块，与铁板组成风道利用外壳散热，在壳体的一侧是散热风扇，空气流通带走热量。

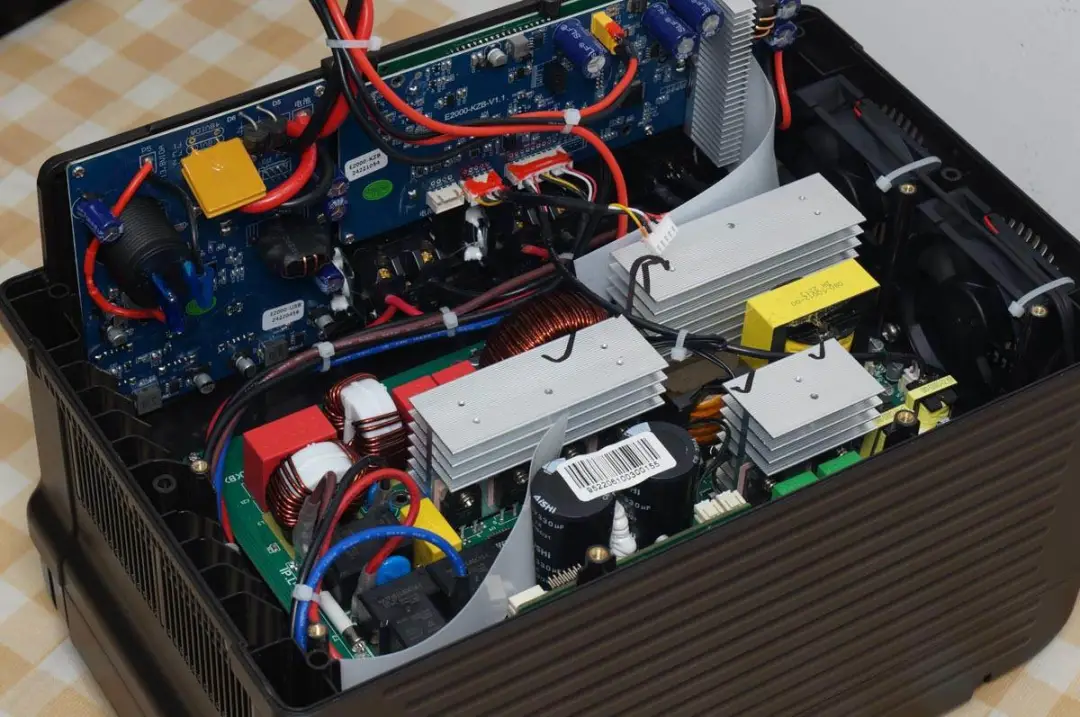

户外电源内部双向逆变模块特写，采用塑料片遮挡气流，加强散热能力。

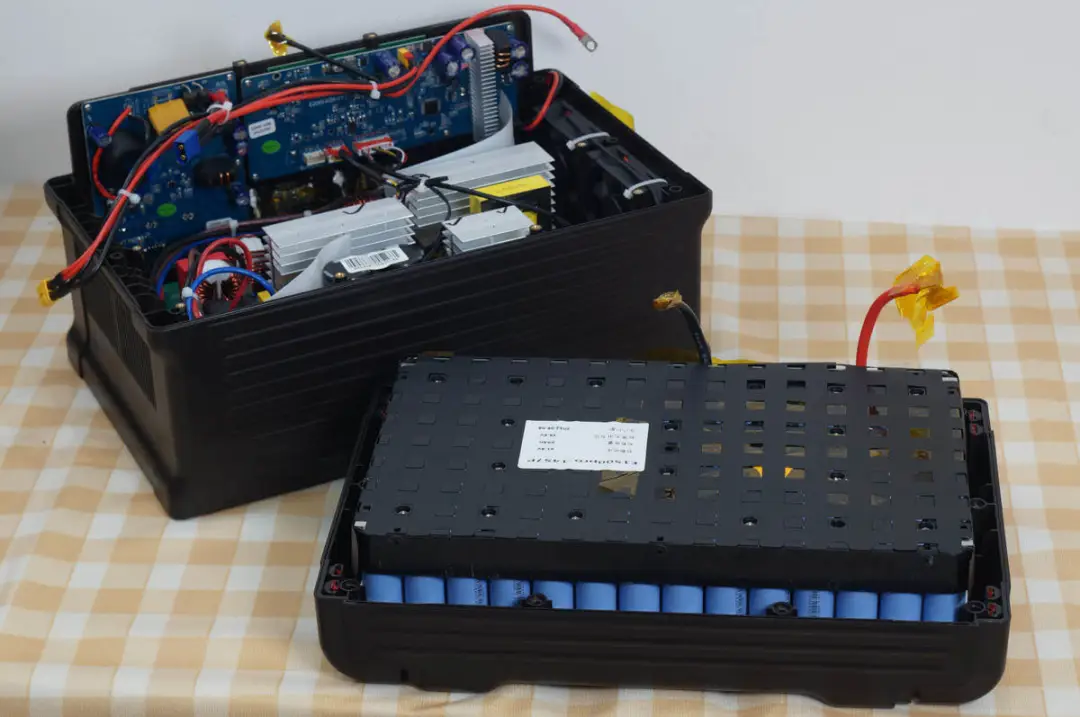

拆下底部的电池模块，电池模块采用螺丝固定在户外电源的底部外壳内部。

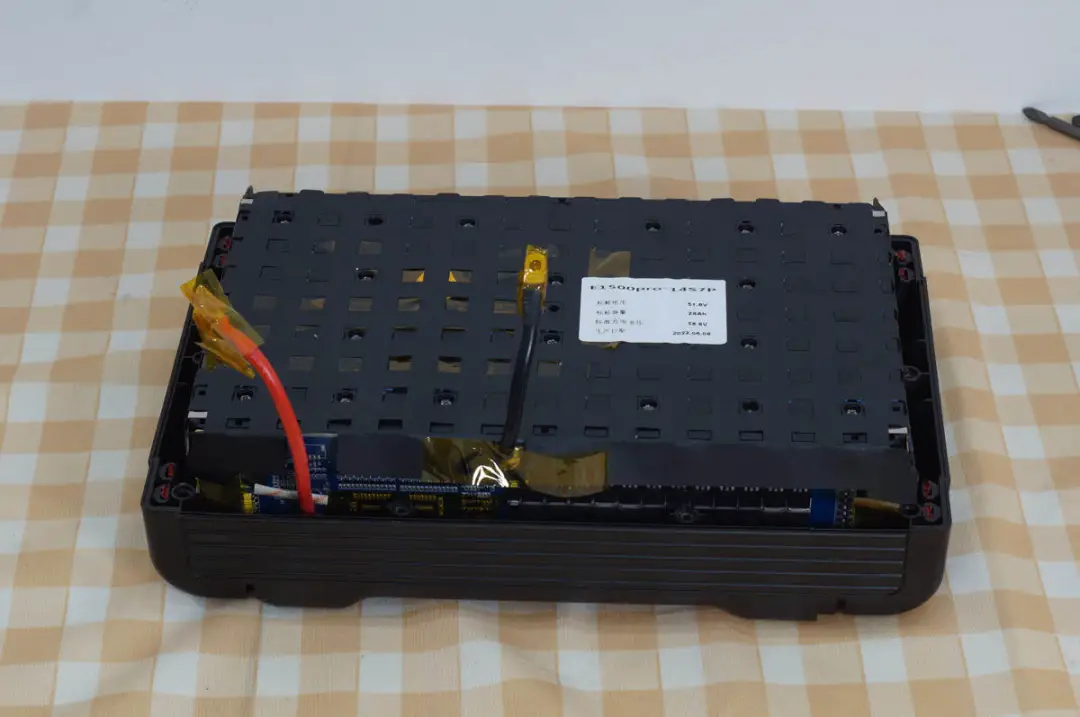

电池正负极采用塑料壳固定，并贴有信息标签，在侧面是电池的保护板。

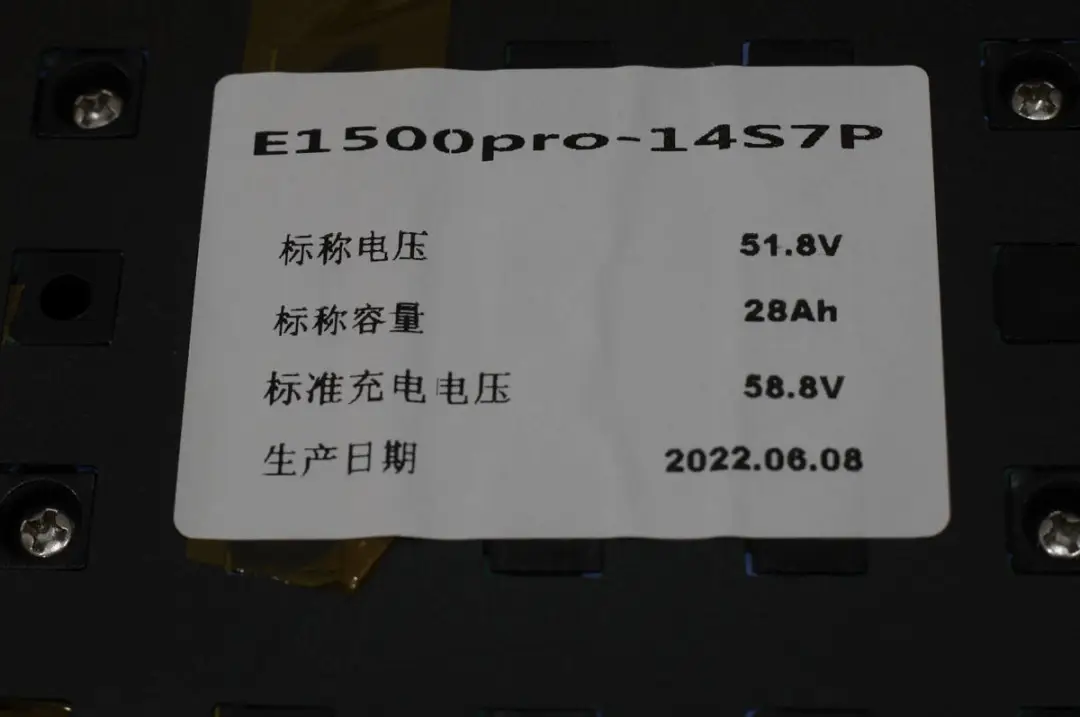

电池组信息标签，标注产品型号为E1500pro，电池为14串7并联，标称电压为51.8V，标称容量为28Ah，标准充电电压58.8V，生产日期为2022年6月8日。根据电池组容量为28Ah，电池为7并来计算，单节电池容量为4Ah，应为21700电池，共98节。

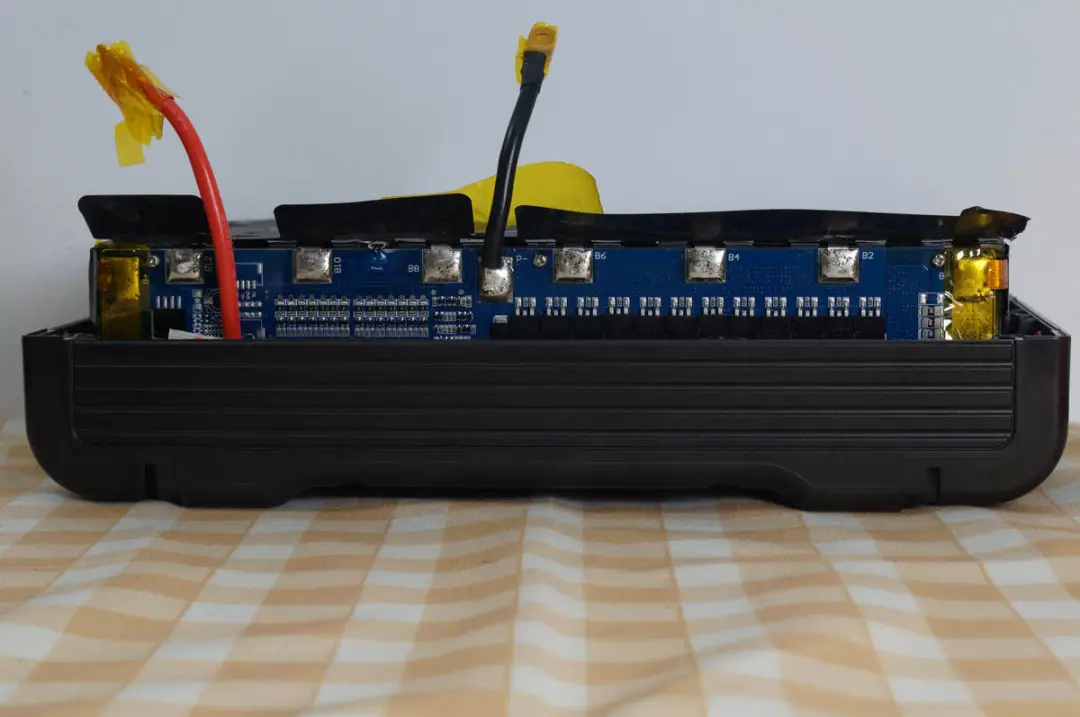

侧面可以看到电池的保护板，采用镍带焊接连接。

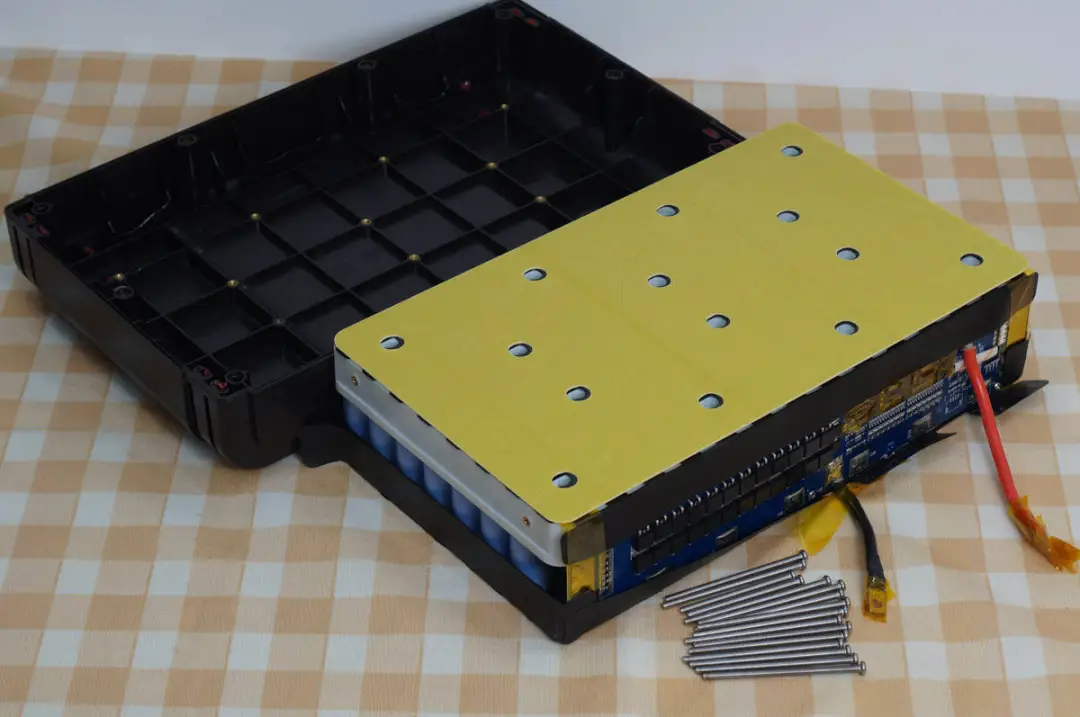

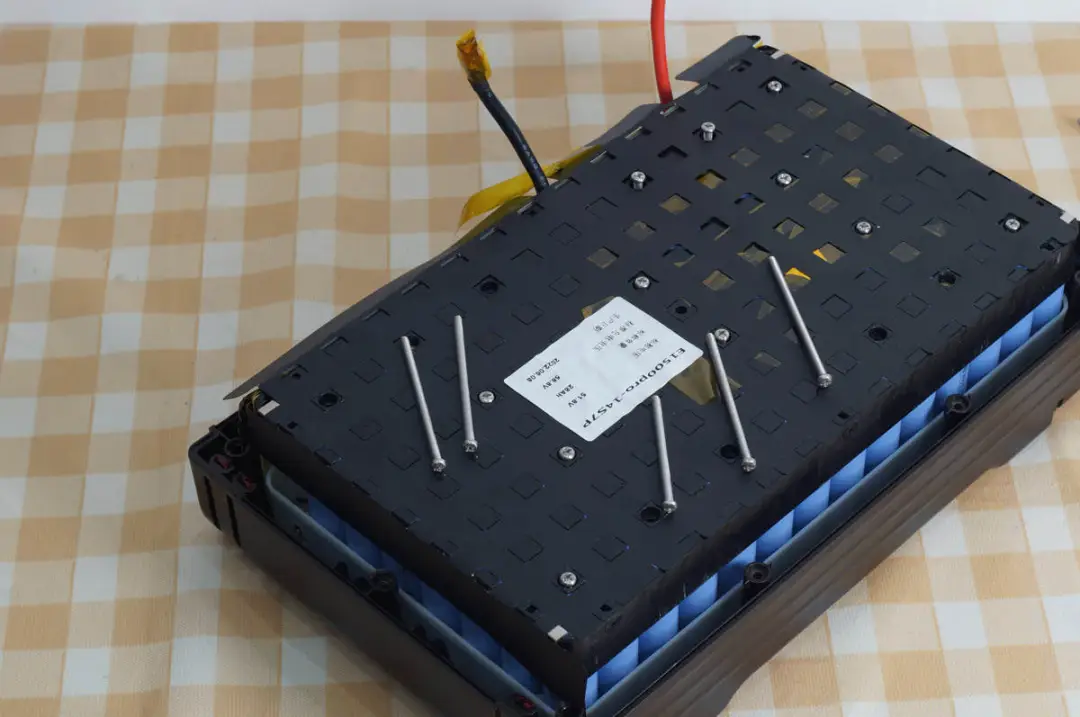

拧下固定塑料壳的长螺丝，拆下电池组。

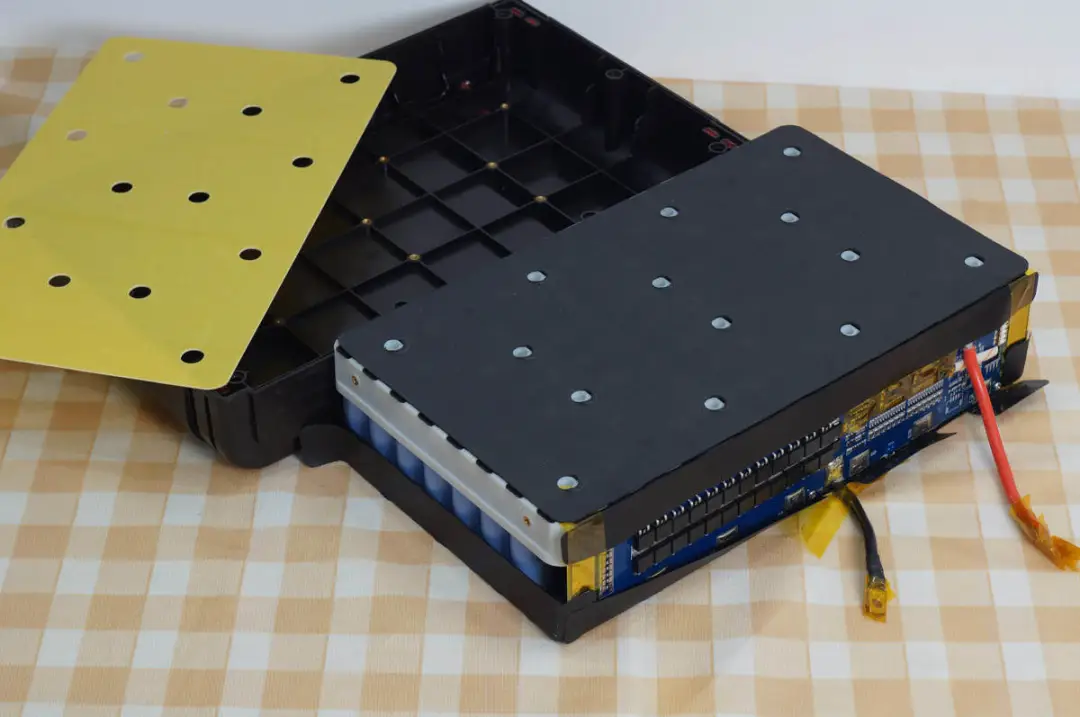

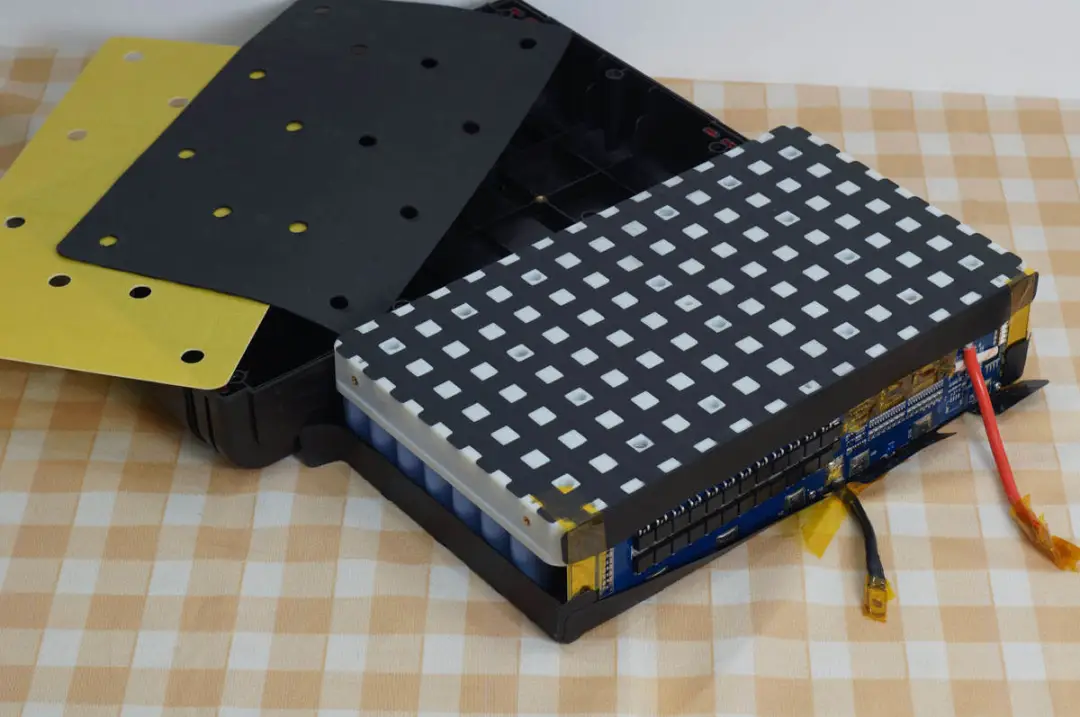

电池组背面采用纤维板绝缘。


在纤维板下面是一层泡沫塑料，起到缓冲作用。


在镍片上粘贴绝缘麦拉片。

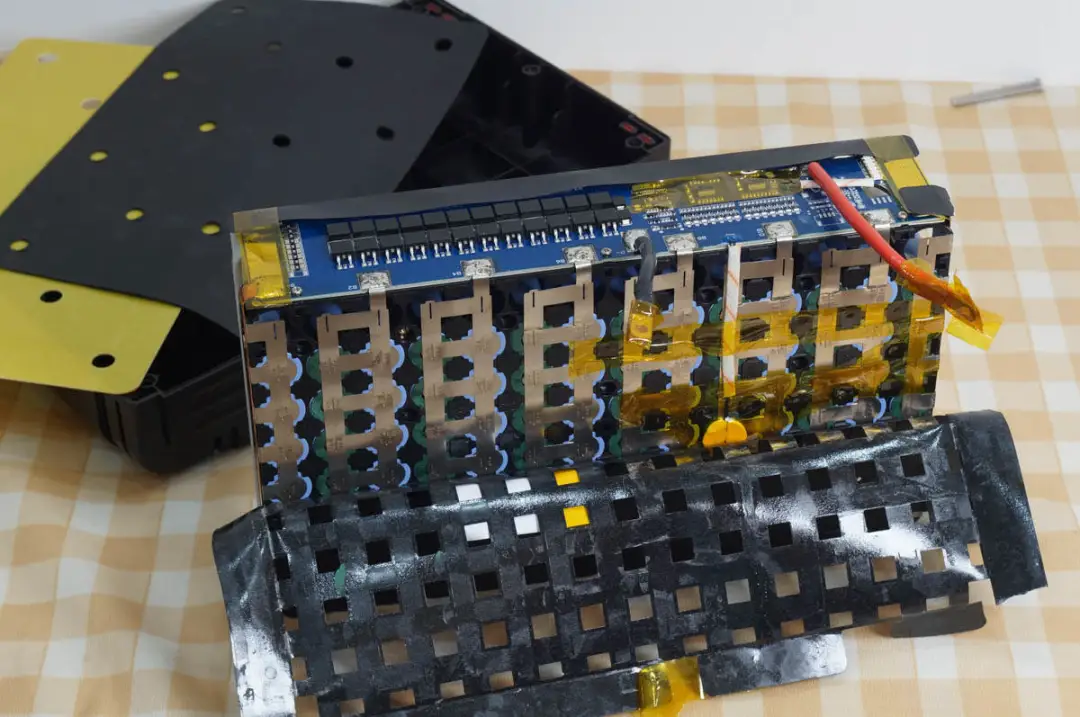

麦拉片下方为电池镍带，焊接连接到保护板。

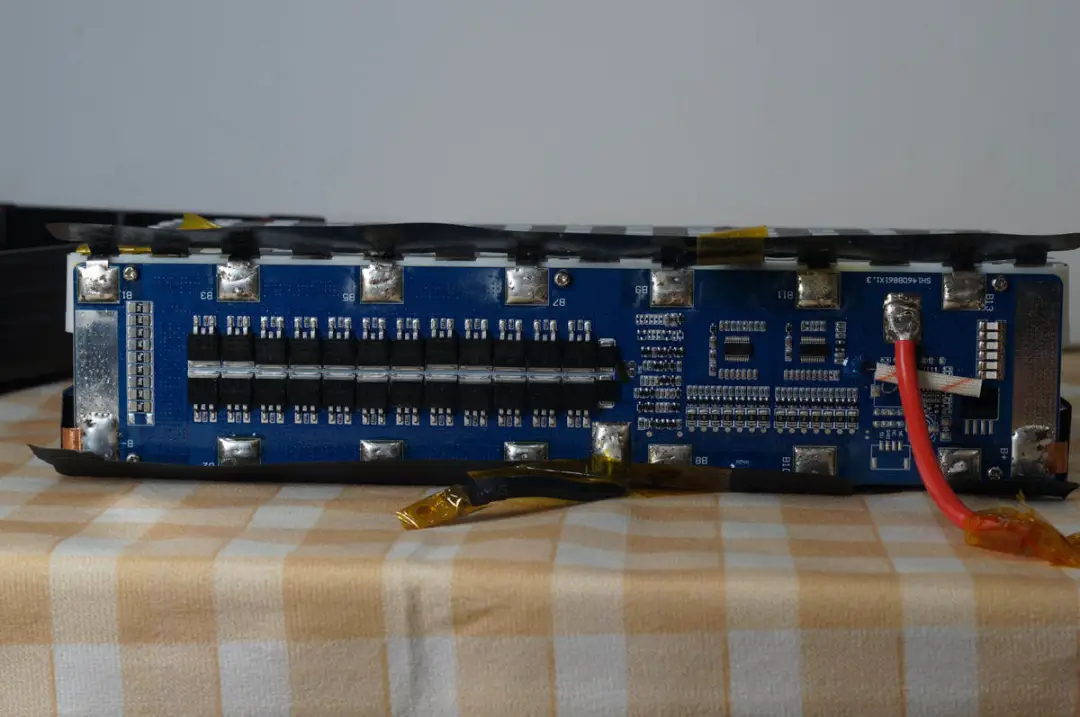

保护板从左到右依次焊接电流取样电阻，电池保护管，电池保护芯片和保险丝，用于电池的过压，过放，过流等保护功能，还支持电池均衡功能。

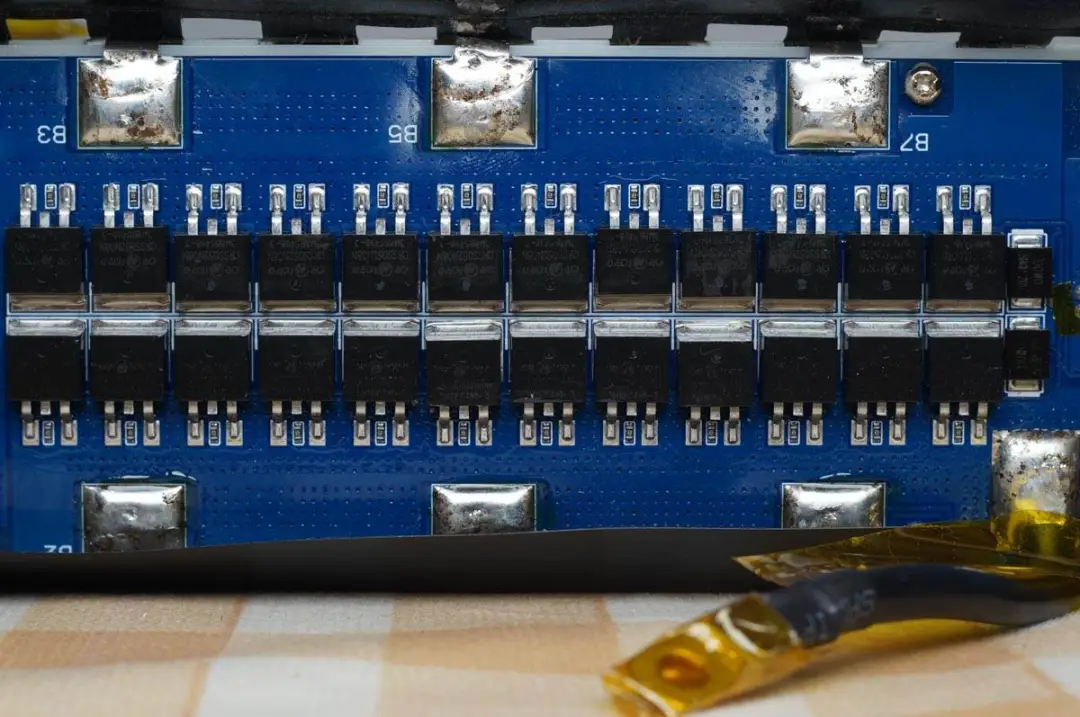

电池保护管共12只并联为一组，两组对向串联。

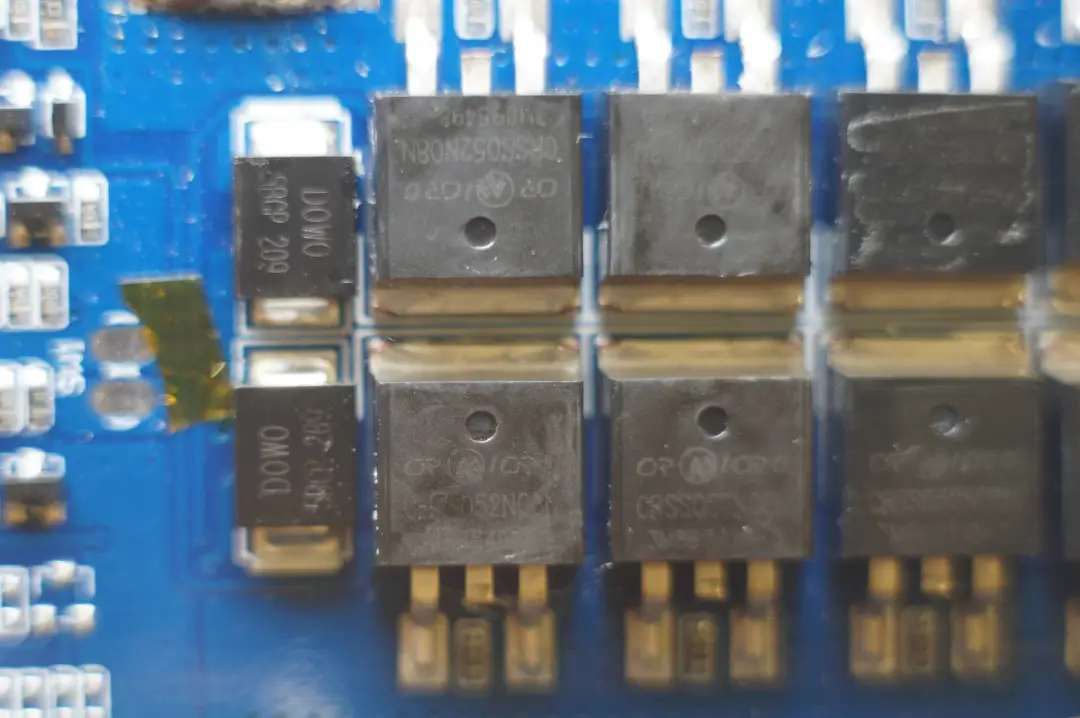

电池保护管来自华润微，型号为CRSS052N08N，NMOS，耐压85V，导阻为4.6mΩ，采用TO263贴片封装。

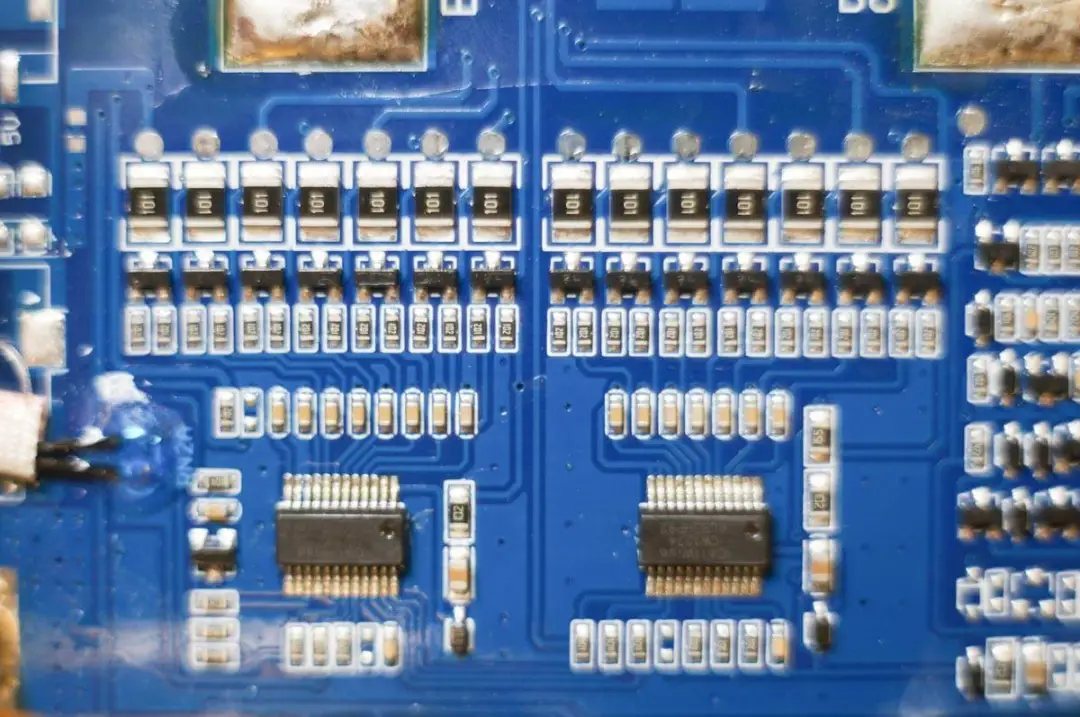

电池保护芯片和均衡电路一览，使用两颗电池保护芯片级联，用于14串电池保护。

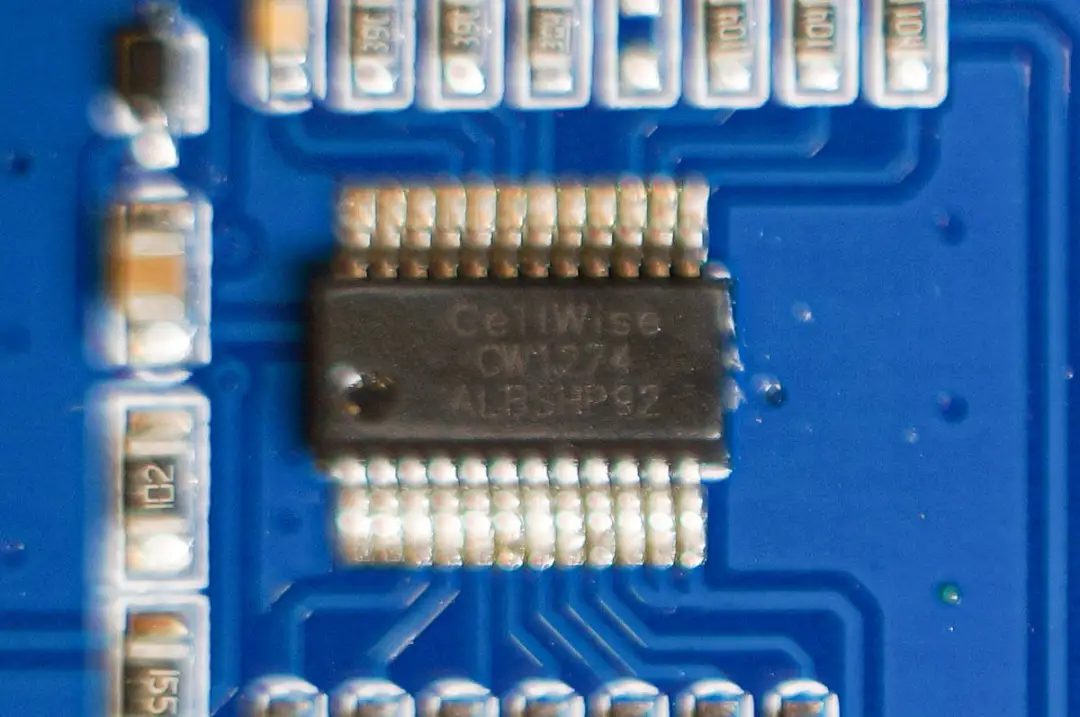

电池保护芯片来自赛微微电，型号CW1274，是一颗支持7串锂电池应用的电池保护芯片，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。还支持电池温度保护和断线保护等功能。

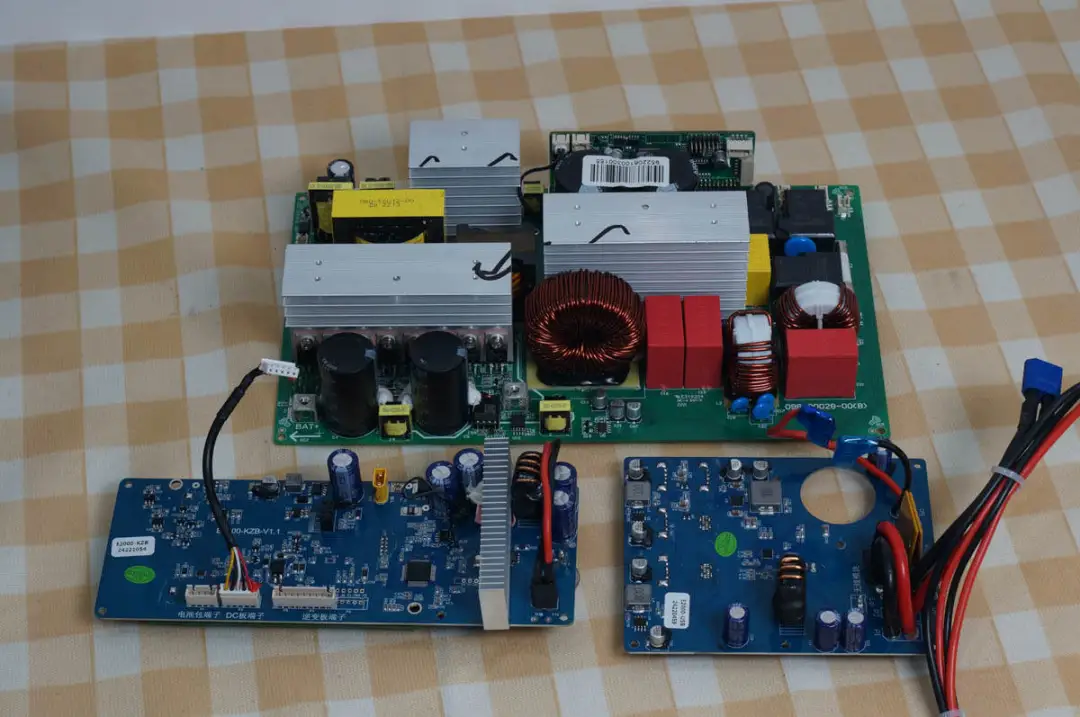

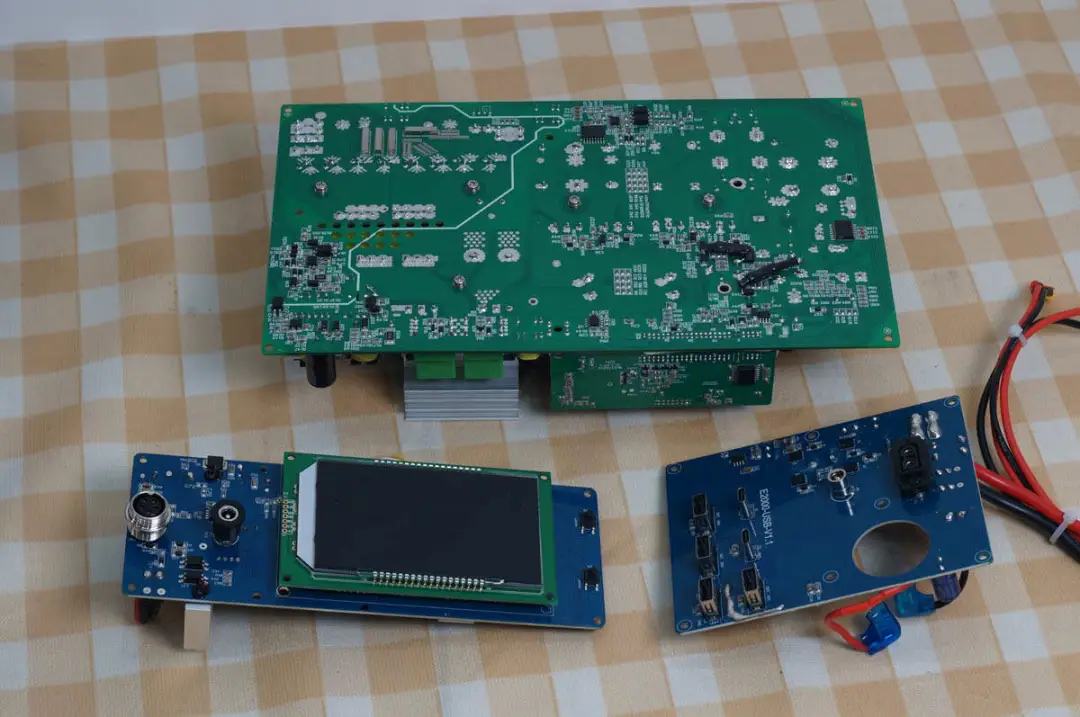

拆出机身内部的双向逆变电源模块，控制板和快充接口板。


控制板背面焊接液晶屏幕。

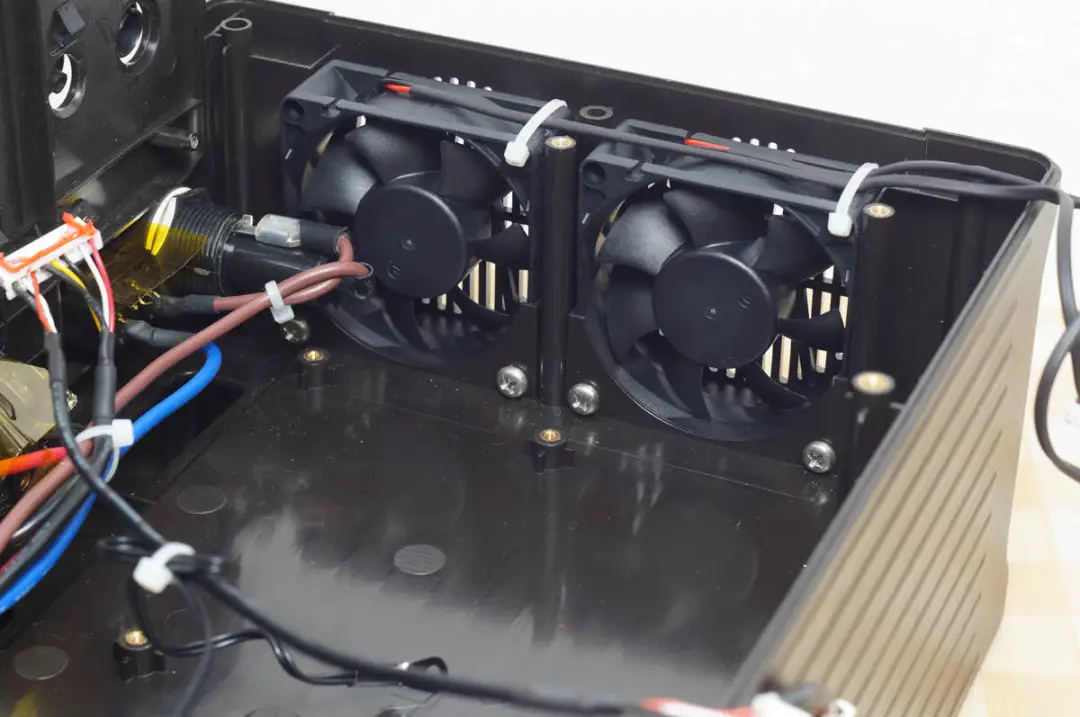

逆变电源模块为单独的外壳设计，在机身侧面为散热风扇。

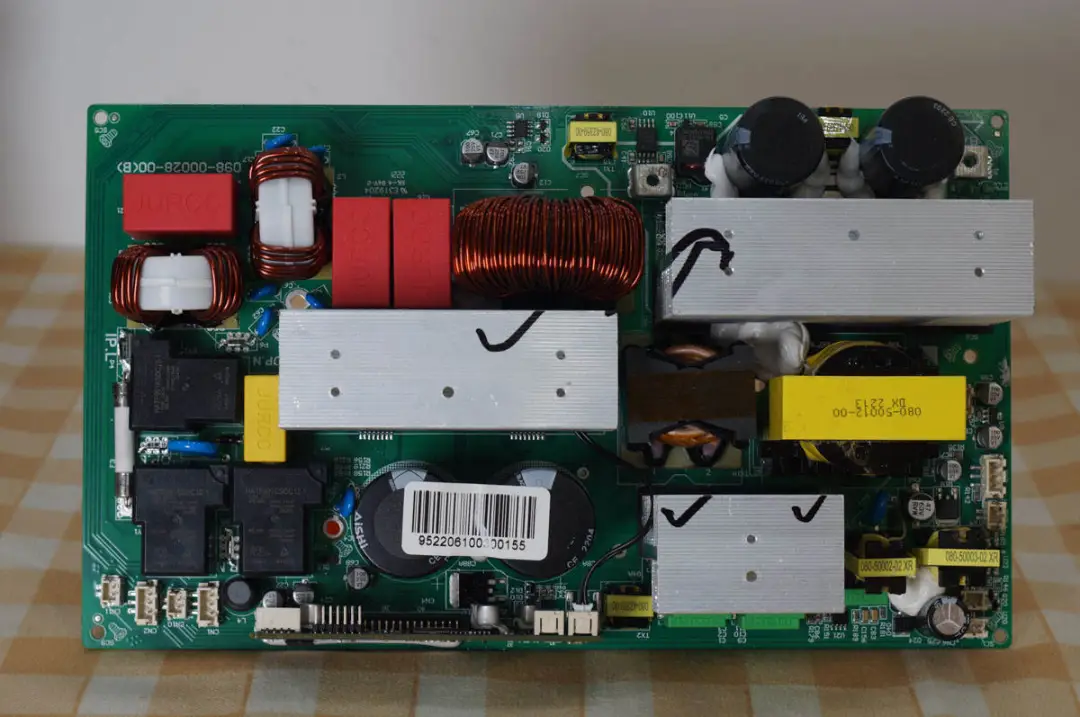

双向逆变模块焊接共模电感，三颗继电器，高压滤波电容，磁环电感等，在侧面焊接一块控制小板，用于逆变模块的驱动调制以及整机保护功能。三块散热片分别为电池逆变升压管，整流管以及逆变调制管散热。

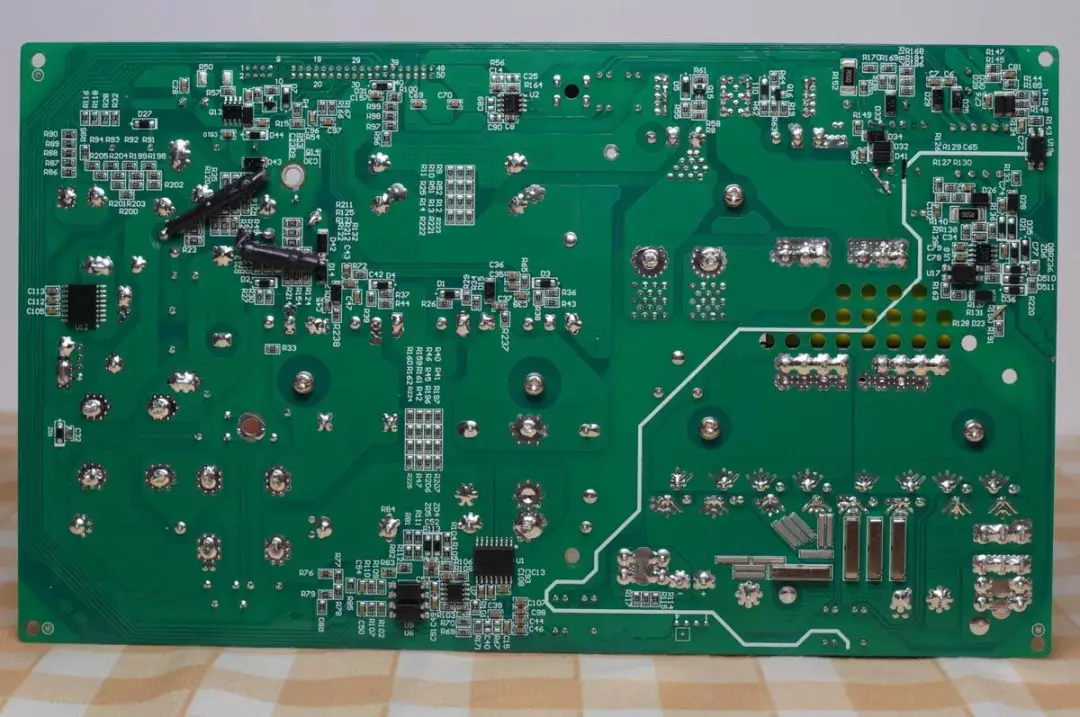

双向逆变模块背面一览，大电流走线露铜加锡，对应低压输入焊接铜条，降低内阻，增加载流量。接线柱焊接连接在PCB上。

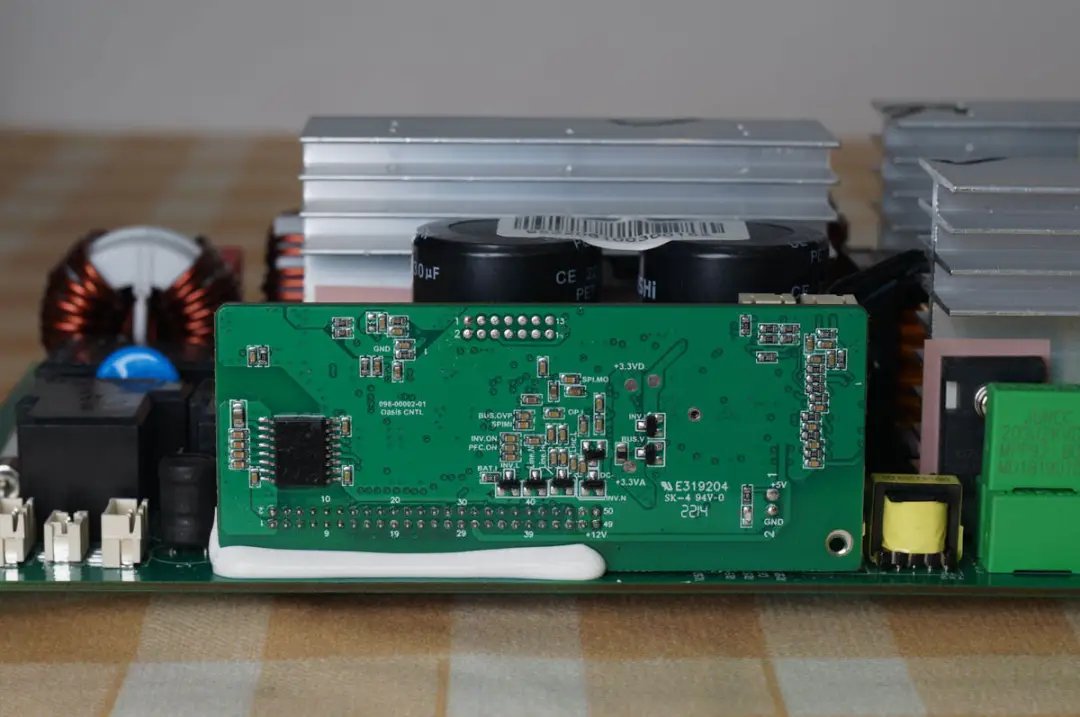

侧面焊接的控制板特写，与主板连接处涂胶加固。

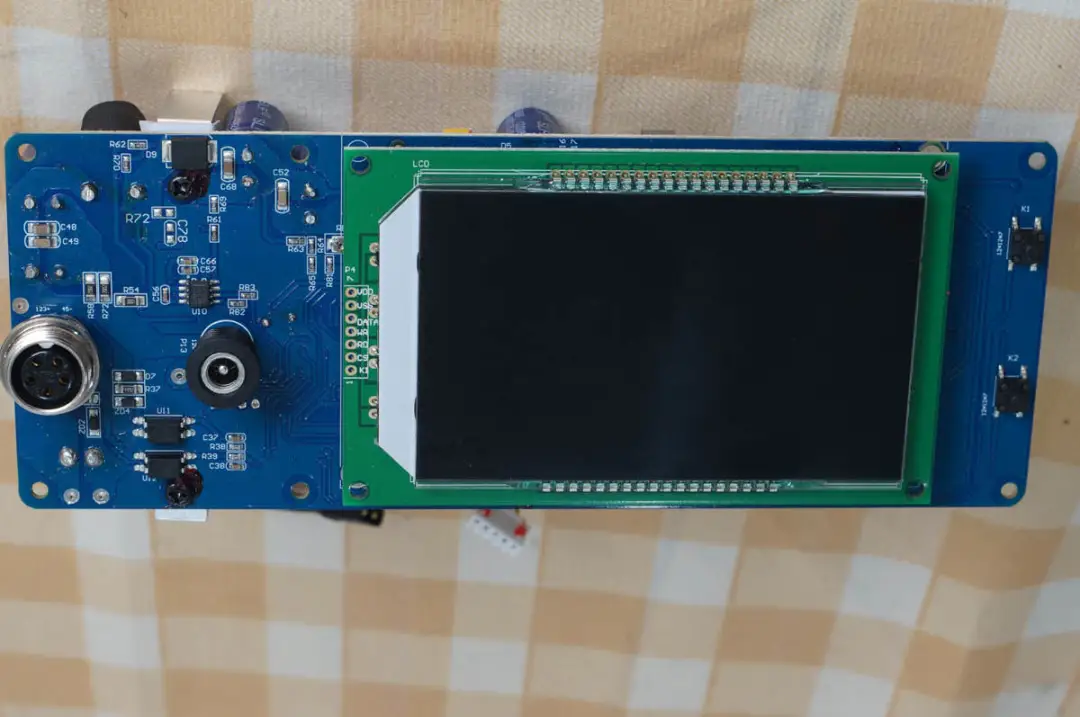

控制板左侧为两个充电输入接口，分别为专用充电输入接口和通用的充电接口。在接口右侧是液晶屏幕，显示户外电源当前状态，最右侧两个按钮用于控制AC和DC输出。

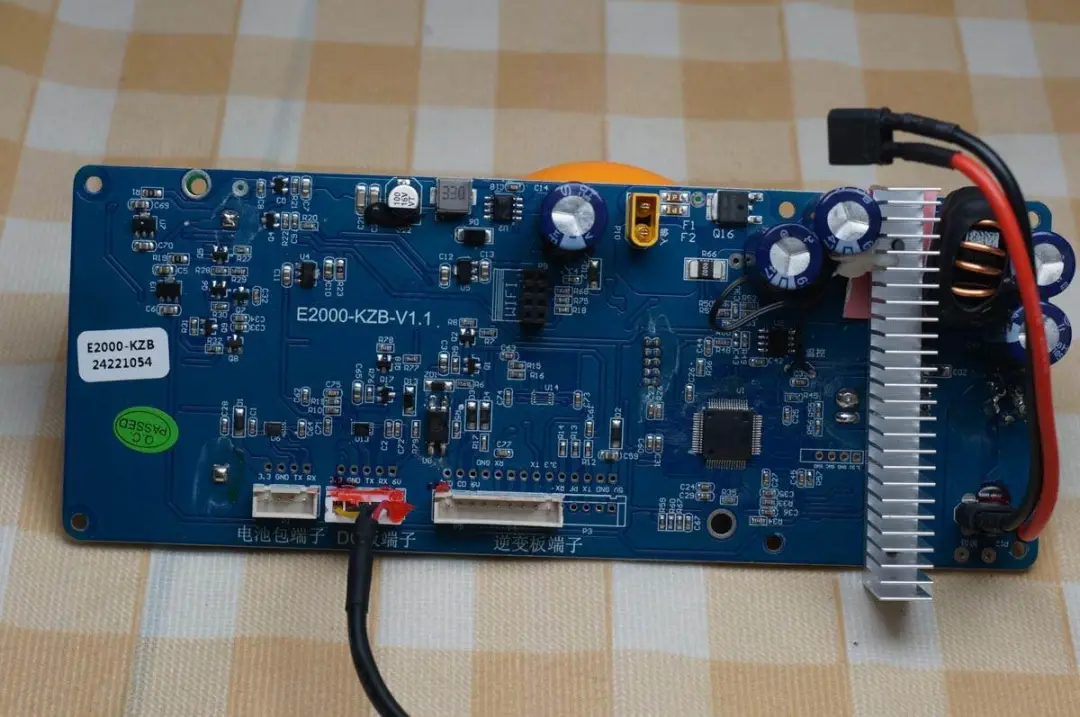

控制板背面焊接一颗主控单片机，一条散热片，磁环电感和多颗电解电容。

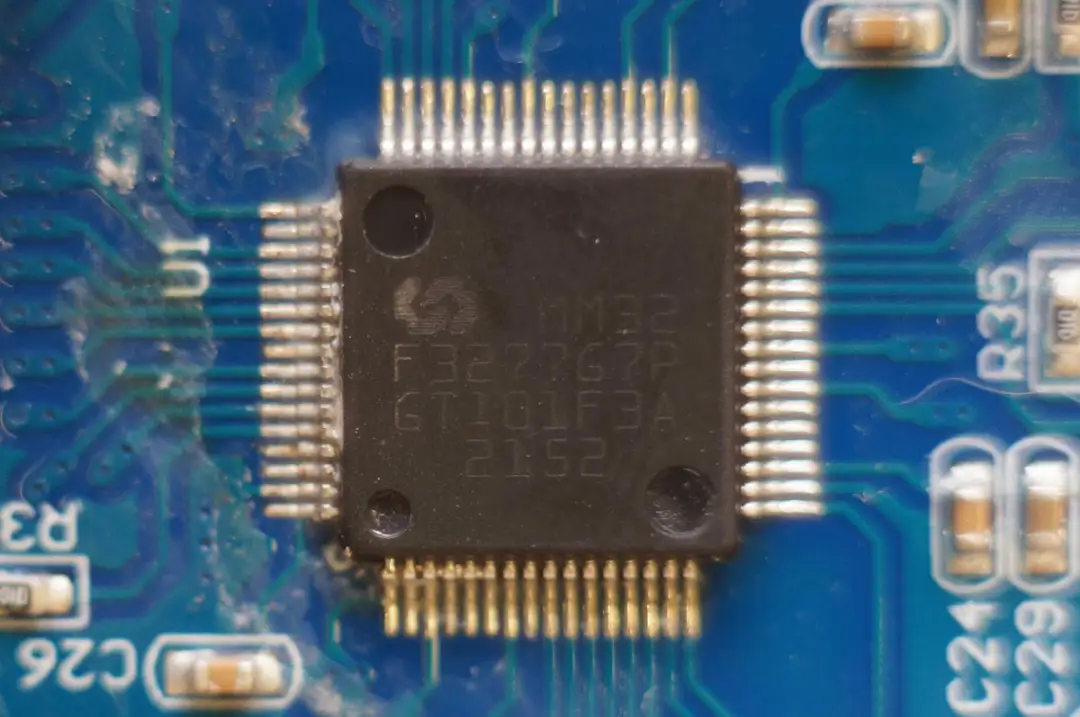

控制板上面的主控MCU来自MindMotion灵动微，型号为MM32F3277，是一颗M3内核的MCU，最高工作频率可达120MHz，内置512KB FLASH和128KB SRAM，具有UART/I2C/I2S/SPI/CAN/SDIO/以太网和USB接口，采用LQFP64封装。

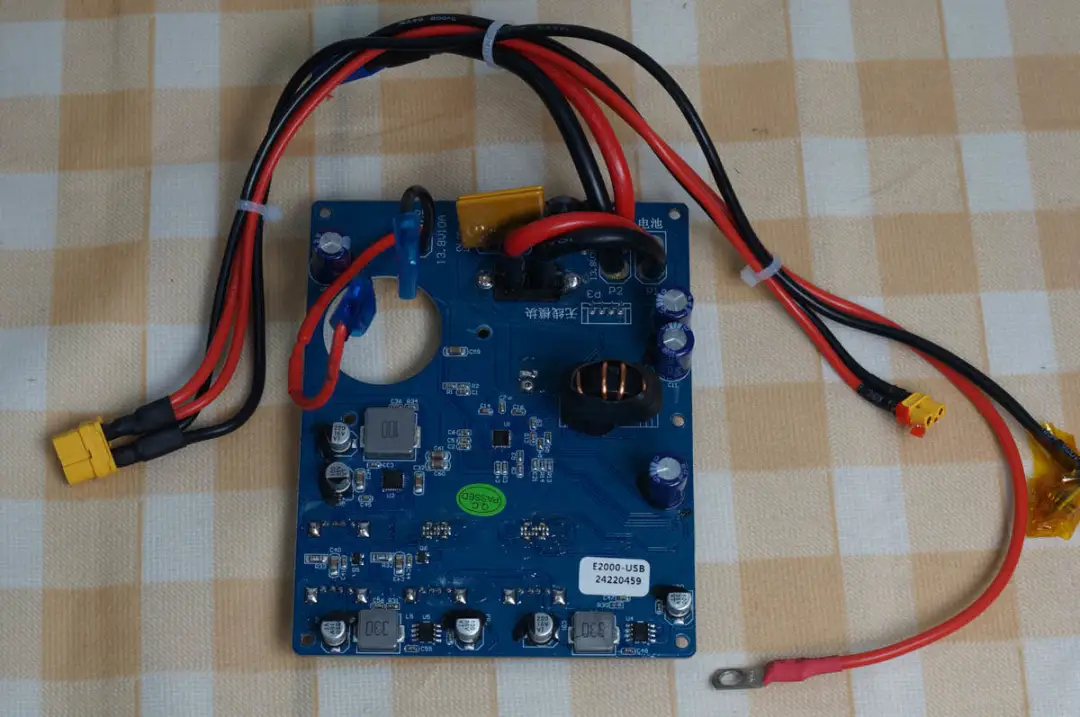

快充输出小板正面焊接USB-C接口和USB-A输出接口，还焊接直流输出接口，以及一路用于同步升降压电路的全桥MOS管。

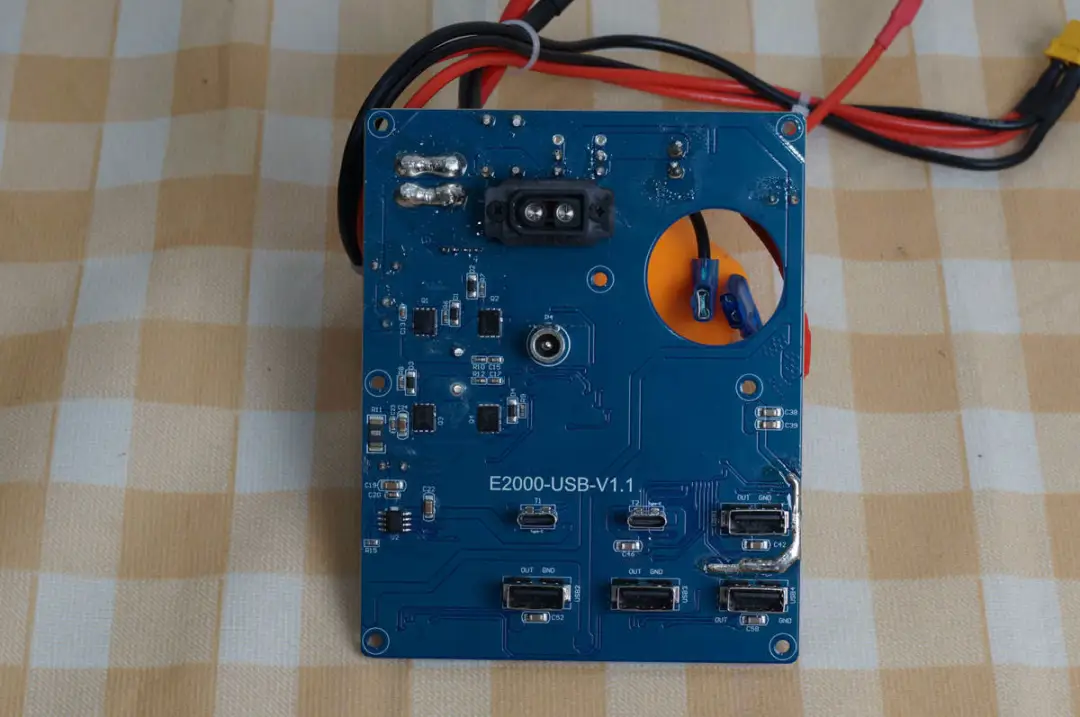

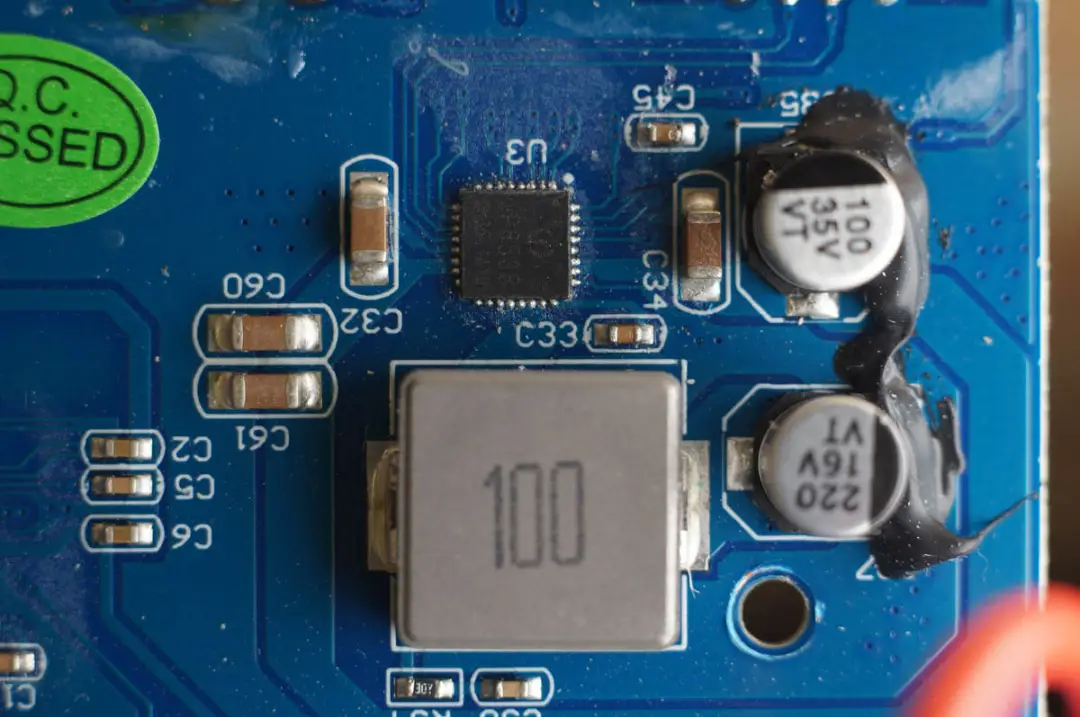

快充输出小板背面焊接一颗升降压电感，三路降压电路分别用于18W快充USB-C口，18W快充USB-A口和三个5V USB-A口。

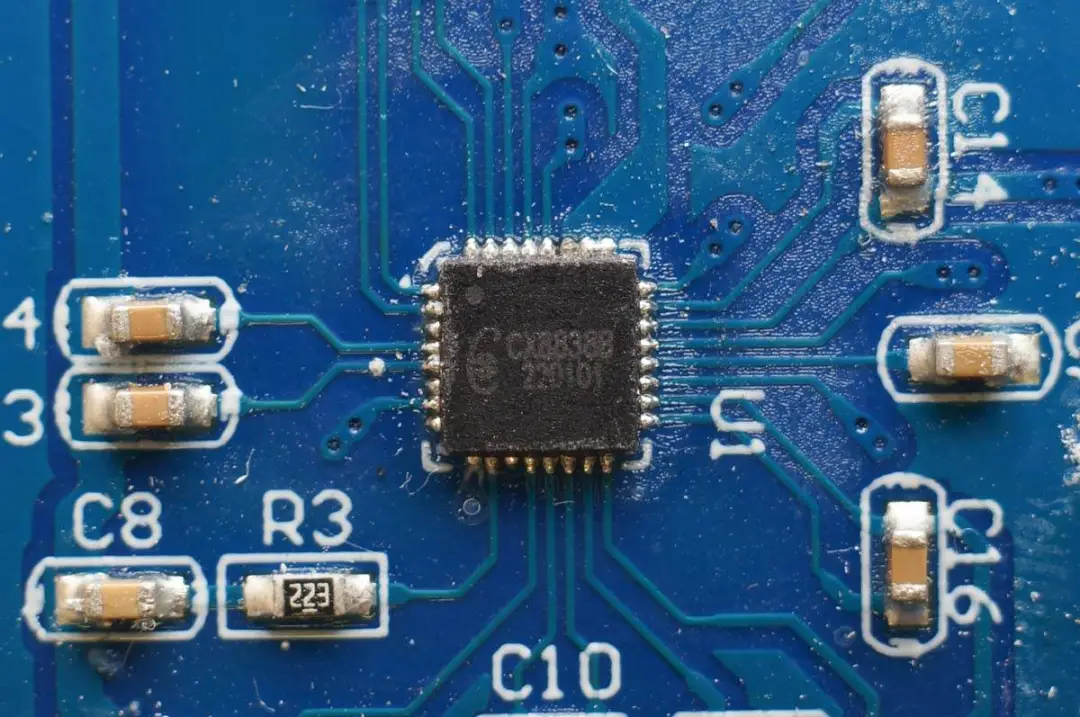

用于100W同步升降压输出的主控芯片，来自诚芯微，型号CX8838B。芯片内部集成了H桥驱动器，支持通过PWM和模拟信号动态调节输出电压和电流，单芯片实现同步升降压电压转换。芯片支持36V输入电压，支持2-32V输出。


另外一路降压电路用于USB-C和USB-A口的18W快充输出。

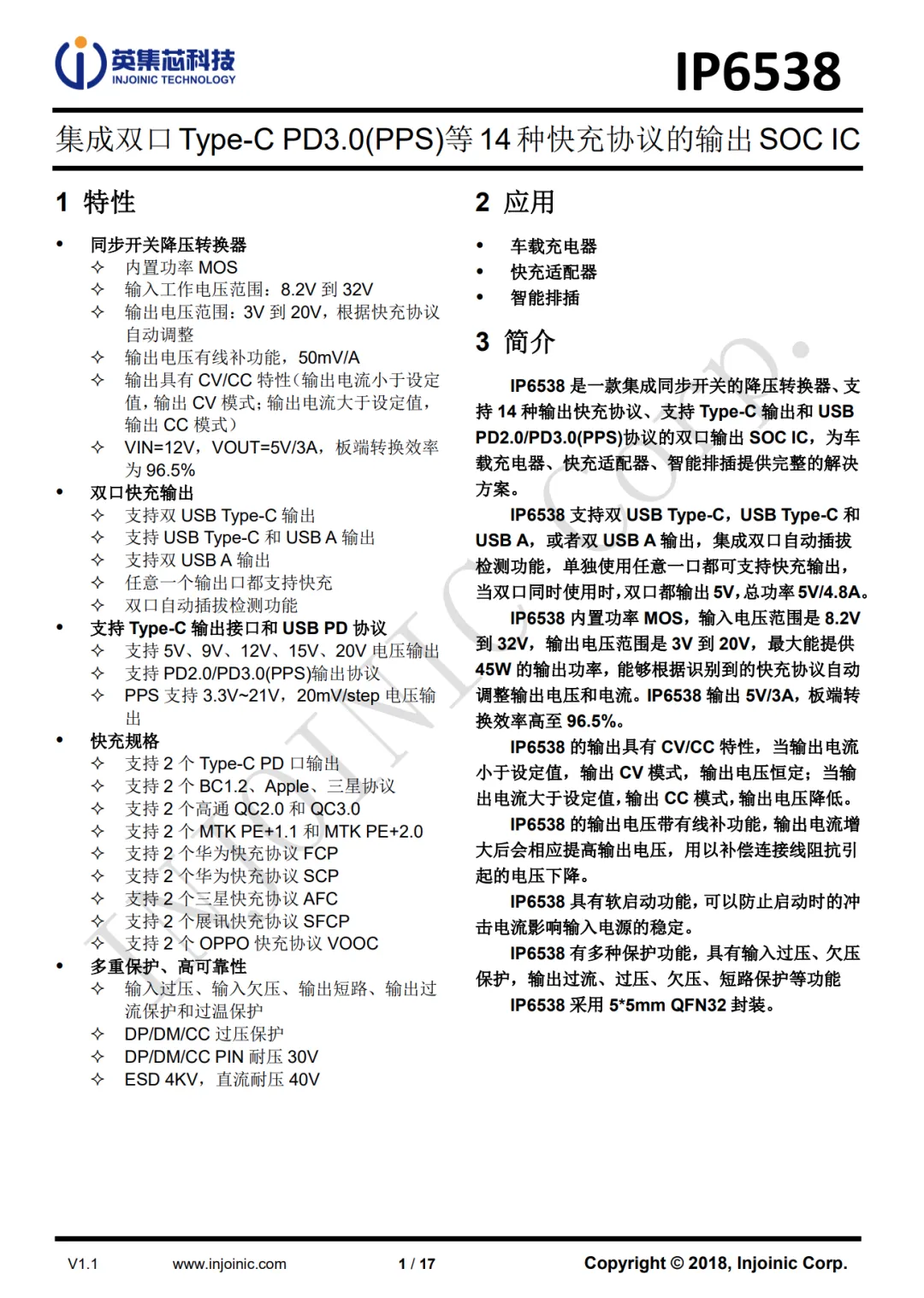

USB快充输出采用英集芯 IP6538，这是一款内部集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0（PPS）协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。IP6538输入电压最高32V，耐压40V，8.2V自动关闭防止电瓶过放。数据脚支持过压保护，且IP6538具有完善的保护功能。


英集芯IP6538支持双USB Type-C，USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出， 当双口同时使用时，双口都输出5V。


用于USB-A口的降压转换器来自英集芯，型号IP6536，是一颗内部集成开关管的同步降压转换器，支持5V3.1A输出，芯片固定工作频率为150KHz，具备输入过压，输入欠压，输出过流，输出欠压，输出过压等多重保护功能。

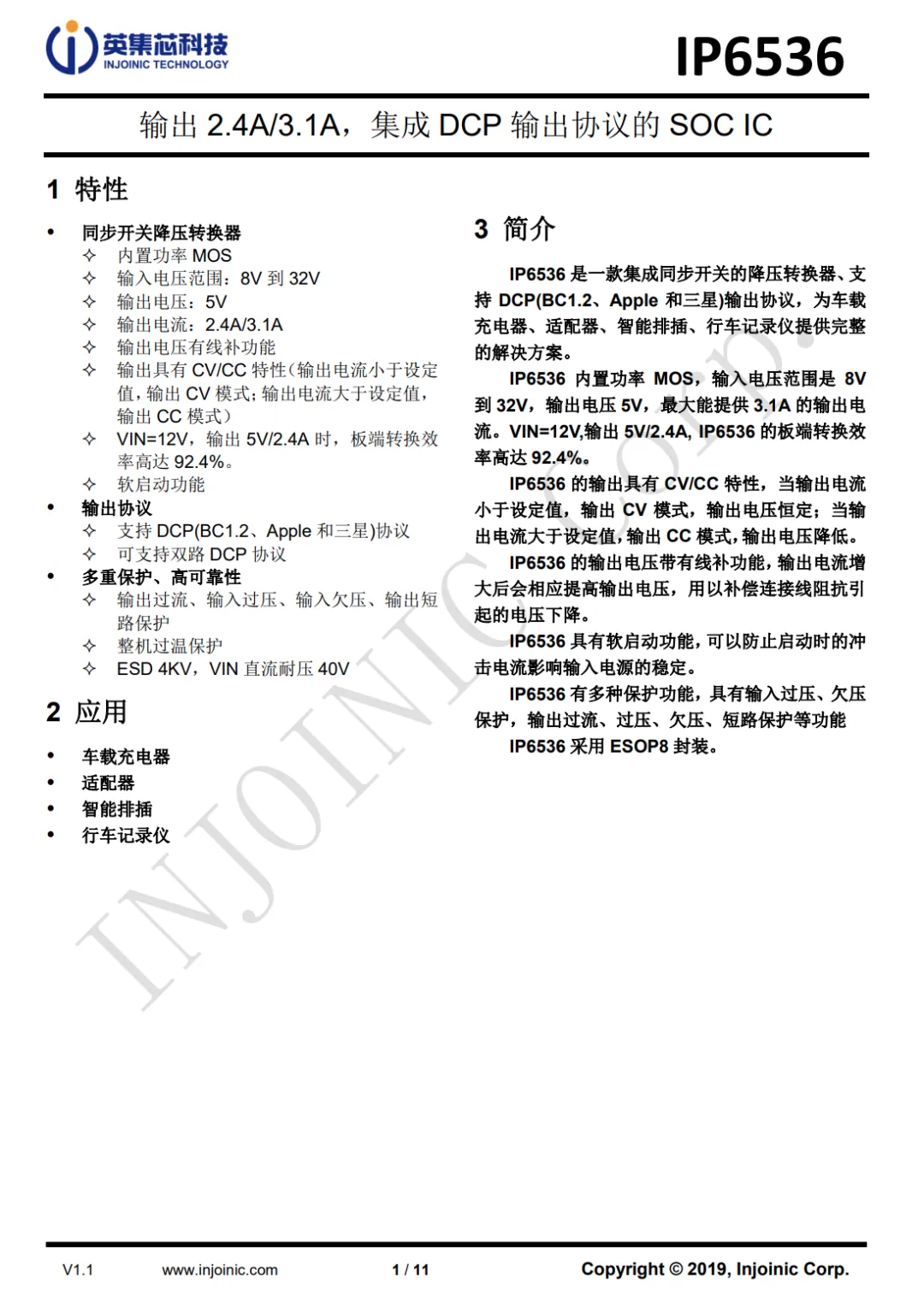

英集芯 IP6536 详细资料。

充电头网拆解了解到，英集芯 IP6536 还被GADMEI 100W 2C1A双向快充移动电源、羽博72000mAh便携式储能电源、FLYLEAD 45W 3A1C快充车充、机乐堂45W三合一带线车充等产品采用过。

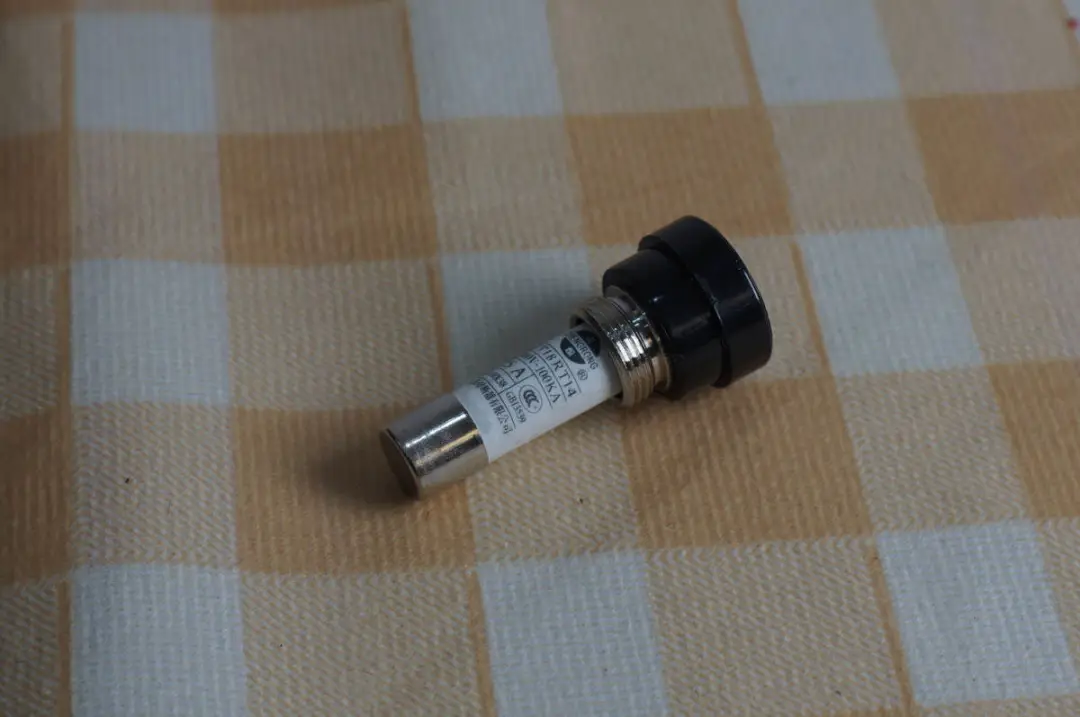

用于AC输入的保险丝特写。

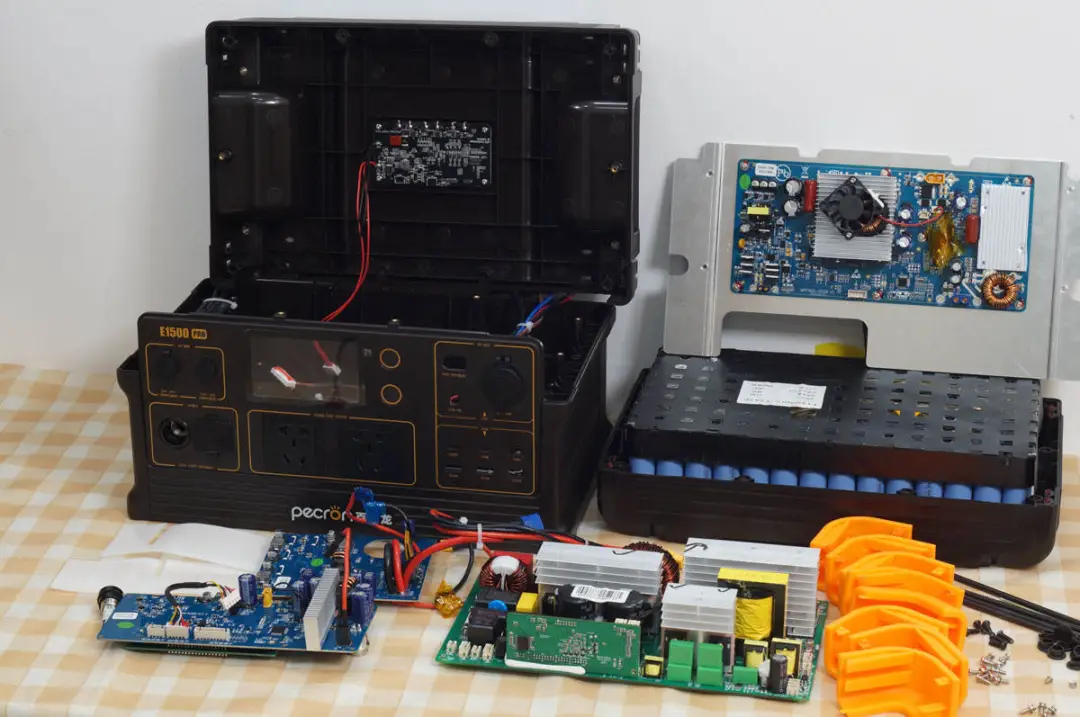

全部拆解完毕，来张全家福。


充电头网拆解总结


百克龙E1500 PRO户外电源采用阻燃外壳搭配合金护角设计，醒目又不失保护性。户外电源内置1450Wh大容量锂电池用于储能，具备2000W逆变输出和100W PD快充，电池支持1000次电芯循环寿命，并支持大功率太阳能充电，充电功率可达800W。自带双向逆变功能，无需携带充电器，充电功率更大，体验更好。

充电头网通过拆解了解到，这款户外电源采用独立的腔体设计，电池以及双向逆变模块采用独立的腔体设计，MPPT和双向逆变模块，以及控制板和快充小板在一个腔体内部，电池在另外的腔体内，散热风扇为电路板散热，及时带走发热，降低温升。

电池组采用14串7并的21700电池组成，高压输出降低大功率输出的电流，提高效率。电池保护板采用两片赛微CW1274保护芯片级联，带有均衡功能，确保电池处于最佳的状态。电池组采用塑料外壳保护，并配有纤维板和泡棉绝缘。内部控制板采用灵动微MM32F3277 MCU，快充降压小板采用诚芯微CX8838B进行升降压控

制，使用英集芯IP6538进行快充输出。户外电源内部电路及电池采用模块化设计，便于组装与维护。
