前言


传统的快充移动电源，都采用单串的电池，受到电池端电流的限制，快充功率通常只有18W。这个快充功率已经不能满足如今手机的快充需求，提升移动电源的输出功率成为当务之急。针对这一痛点，英集芯推出了一颗内部集成了升降压控制器，协议和MCU功能的移动电源升降压SOC芯片IP5389，极大的简化了升降压移动电源的设计。

罗马仕推出了一款30000mAh的大容量移动电源，内部就采用了英集芯IP5389芯片，支持双向30W快充。充电头网下面就对这款移动电源进行拆解，看看使用高集成度芯片后，内部设计的简化。
此前充电头网还拆解过罗马仕20000mAh 30W双向快充移动电源、罗马仕10000mAh 30W快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源、罗马仕22.5W超级快充移动电源20000mAh等产品，欢迎查阅。


罗马仕30000mAh移动电源开箱

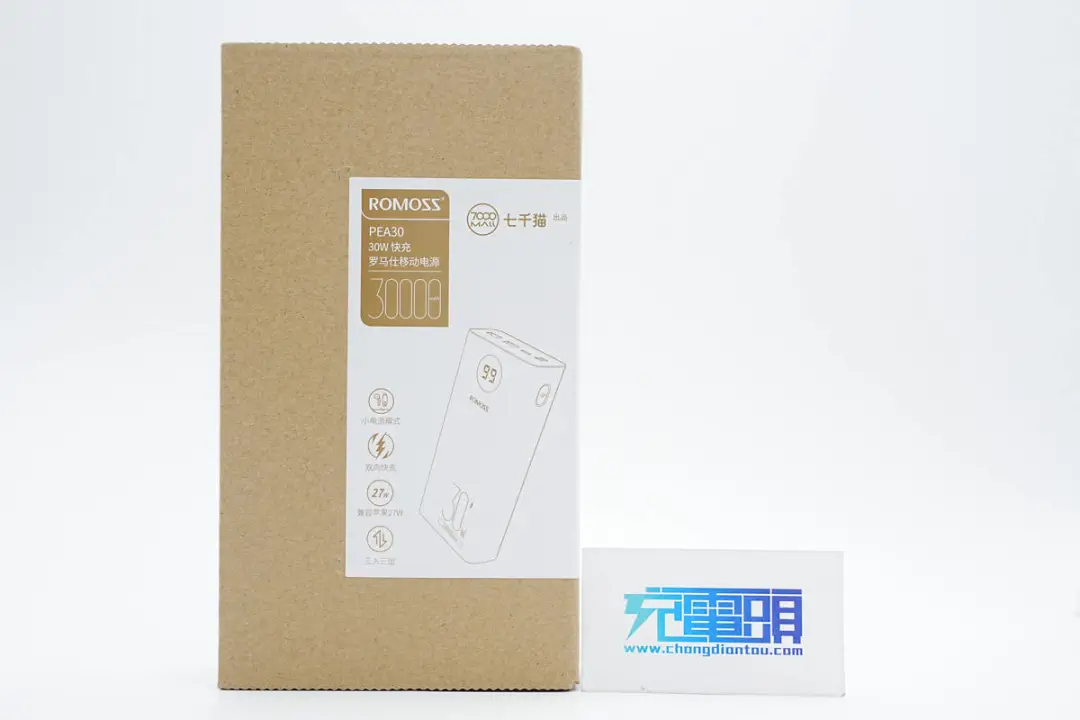

产品采用牛皮纸盒包装，此外还有一张信息贴纸，正面印有罗马仕和七千猫的品牌logo、充电宝外观简图、名称、容量、卖点标识等。


背面印有产品参数信息。


包装内涵移动电源、数据线以及使用说明书。


移动电源外观设计上和此前拆解过的罗马仕40000mAh 65W快充移动电源一样，直板机身，外壳磨砂抗指纹。

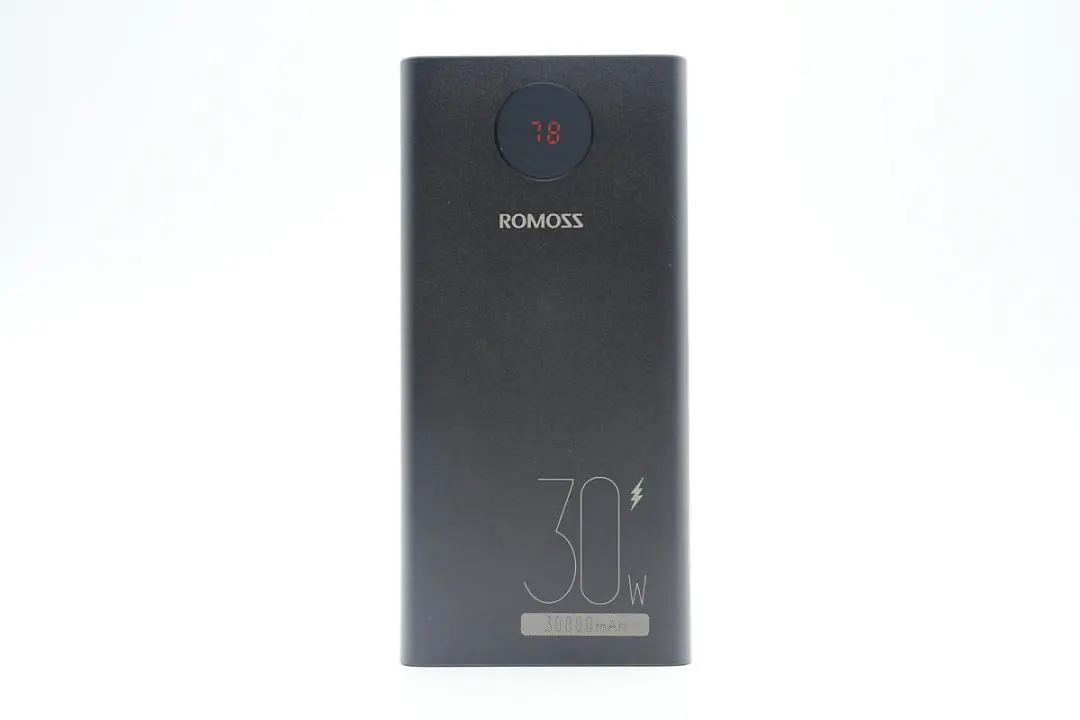

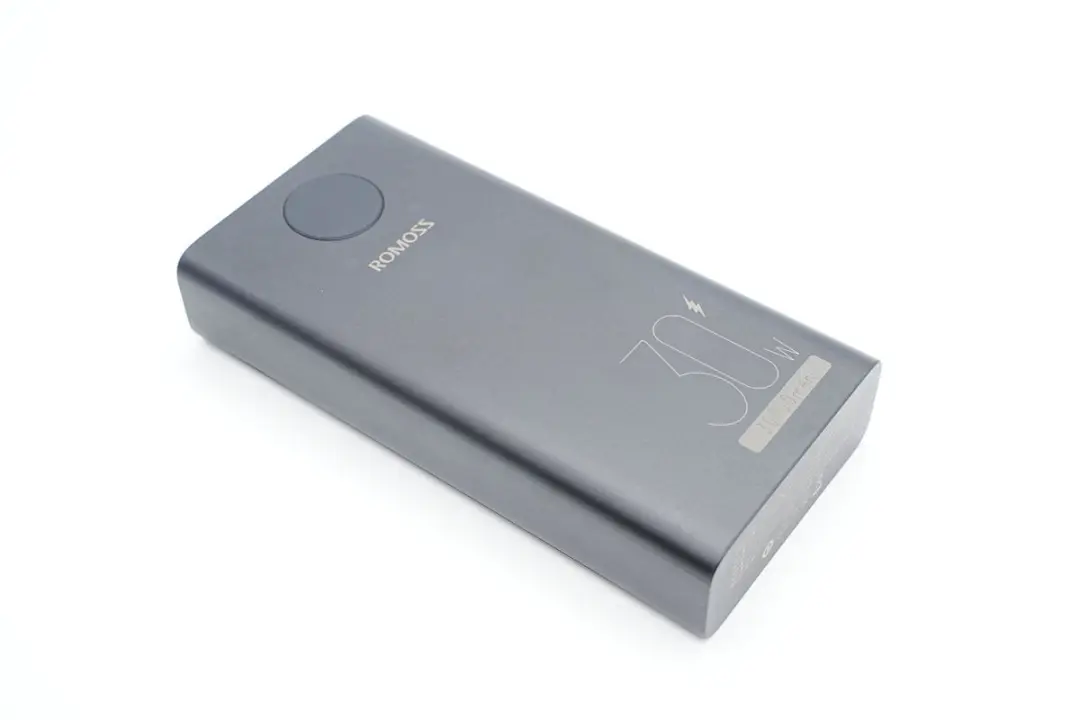

机身正面印有ROMOSS品牌、30W功率以及30000mAh容量。在ROMOSS品牌上还设有一个电量数显屏，可实时精准显示产品剩余电量，让用户对用电有很好把控。

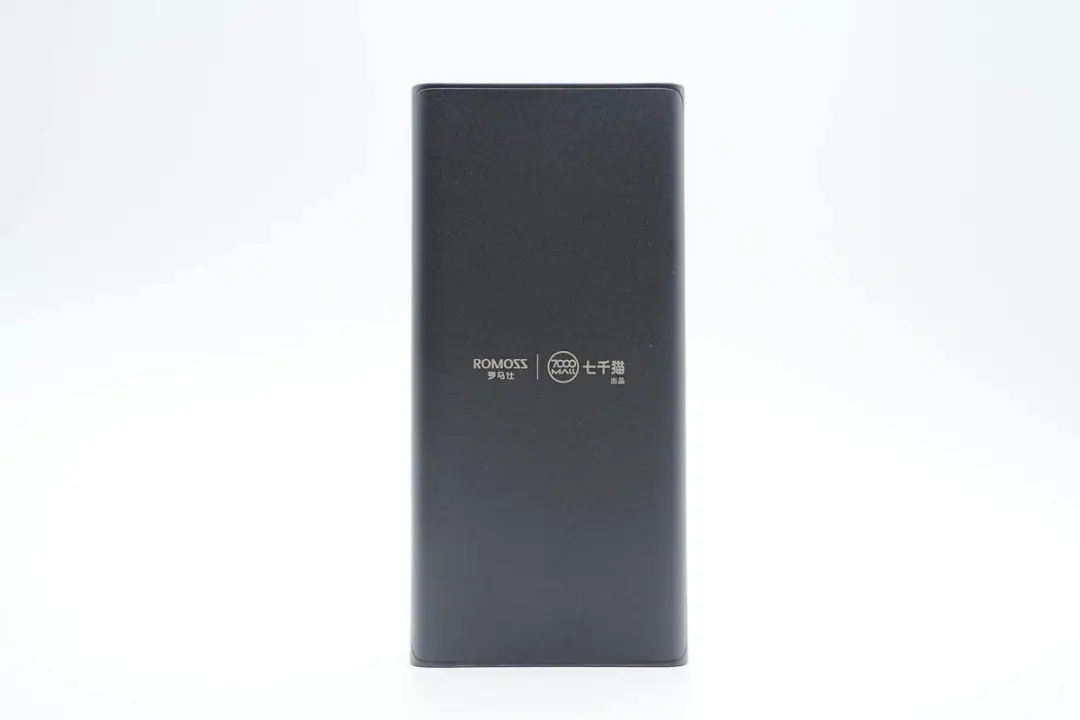

背面居中印有罗马仕和七千猫品牌。

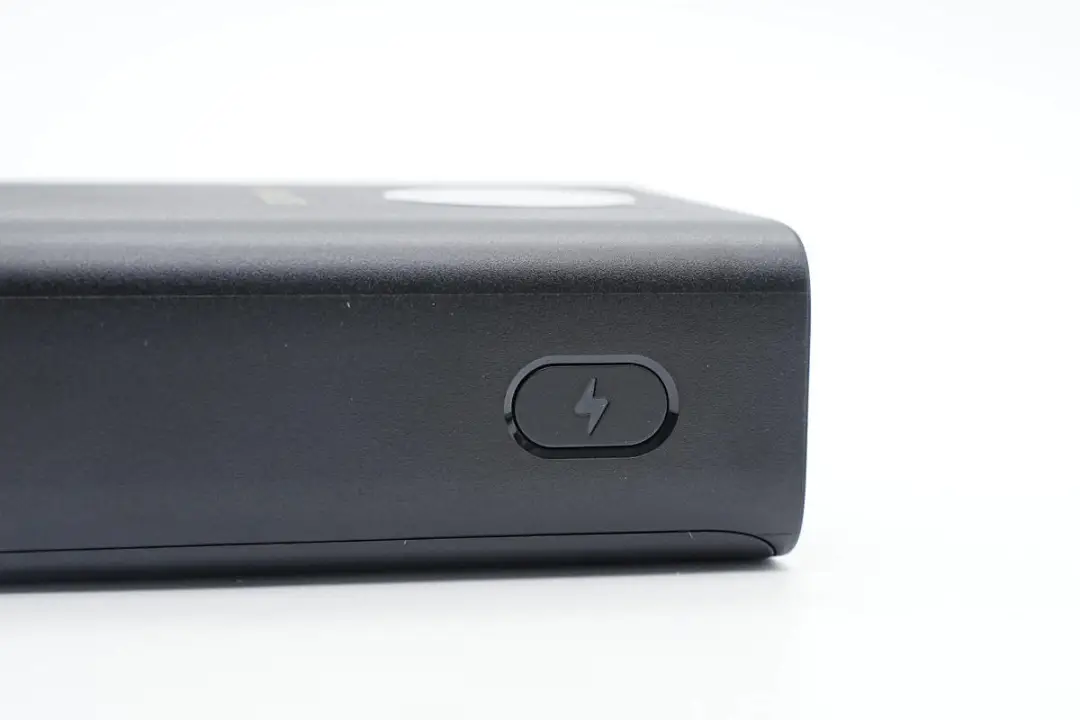

机身一侧设有电源键，按键中心有闪电logo，边缘亮面倒角设计。

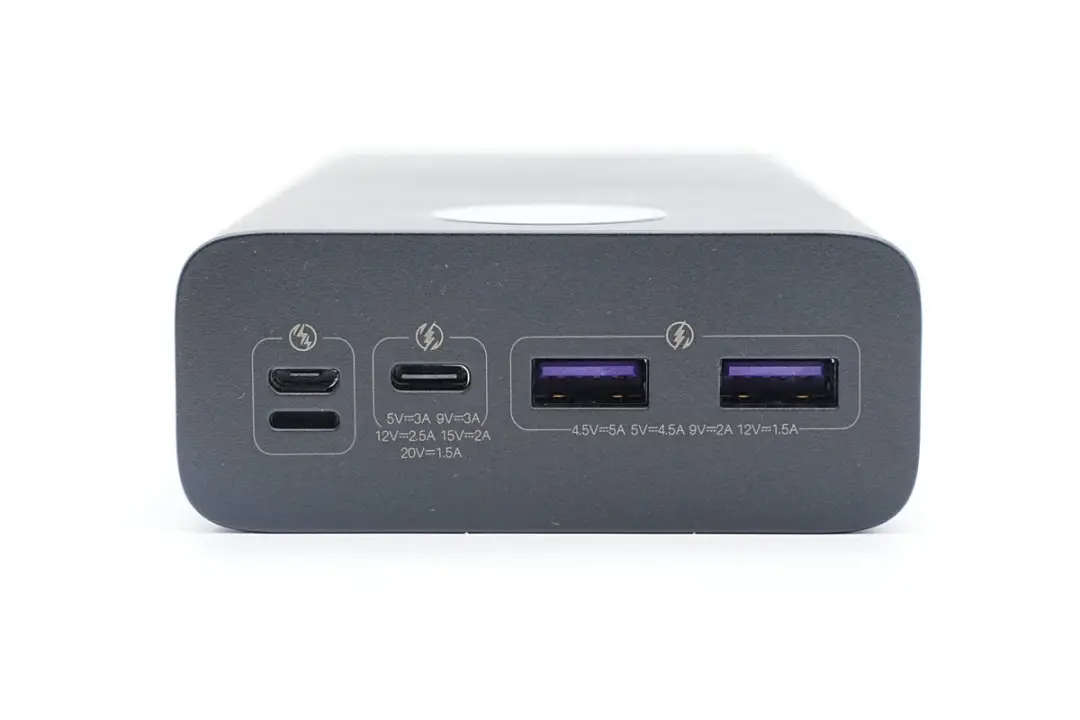

顶部设有2A1C1M1L五个接口，2A1C三个USB接口旁印有相应的参数。

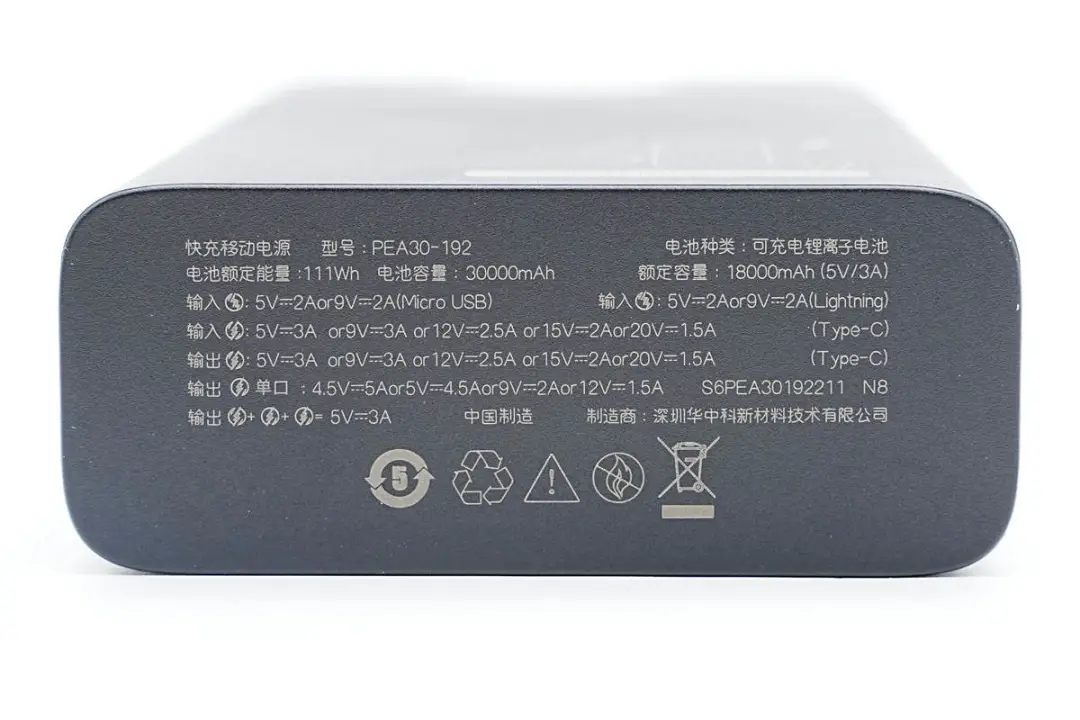

底部印有移动电源参数
型号：PEA30-192
电池种类：可充电锂离子电池
电池容量：30000mAh
电池额定能量：111Wh
额定容量：18000mAh（5V3A）
Micro USB输入：5V2A、9V2A
Lightning输入：5V2A、9V2A
USB-C输入/输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
USB-A输出：4.5V5A、5V4.5A、9V2A、12V1.5A
总输出：5V3A
制造商：深圳华中科新材料技术有限公司

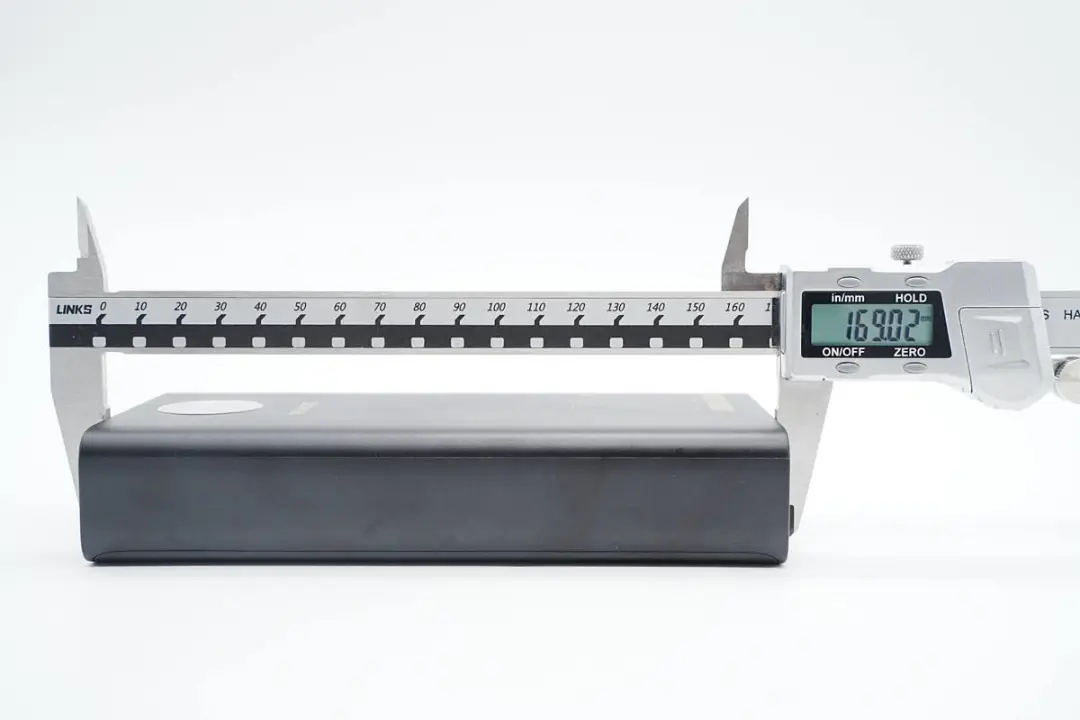

测得移动电源机身长度为169.02mm。

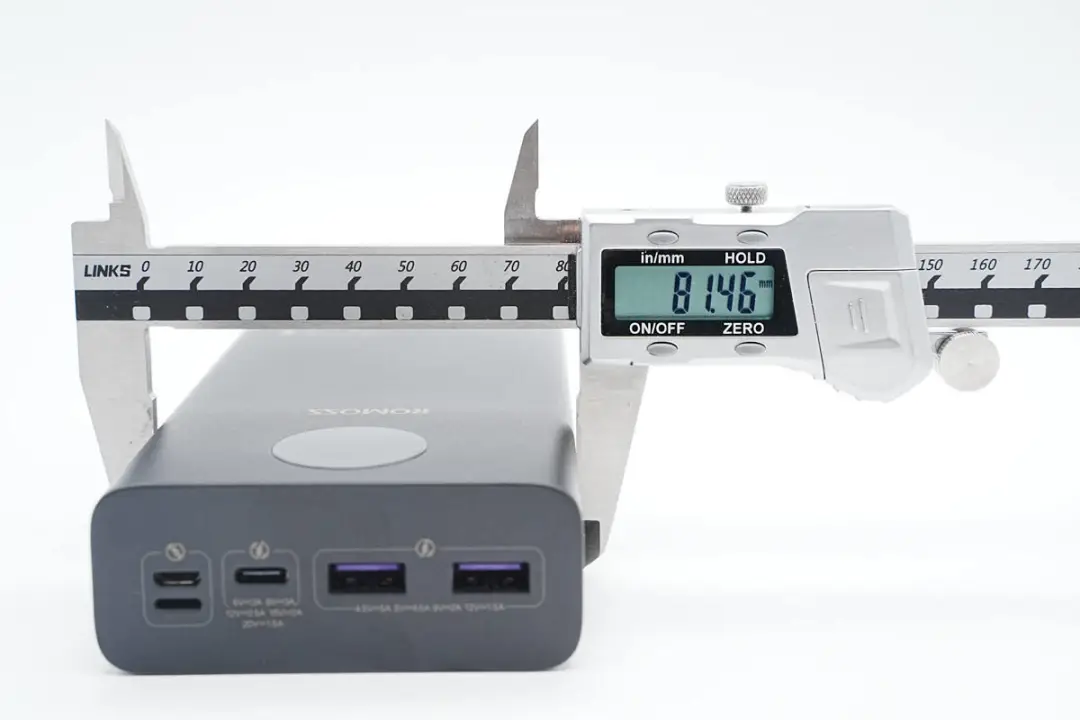

测得机身宽度为81.46mm。

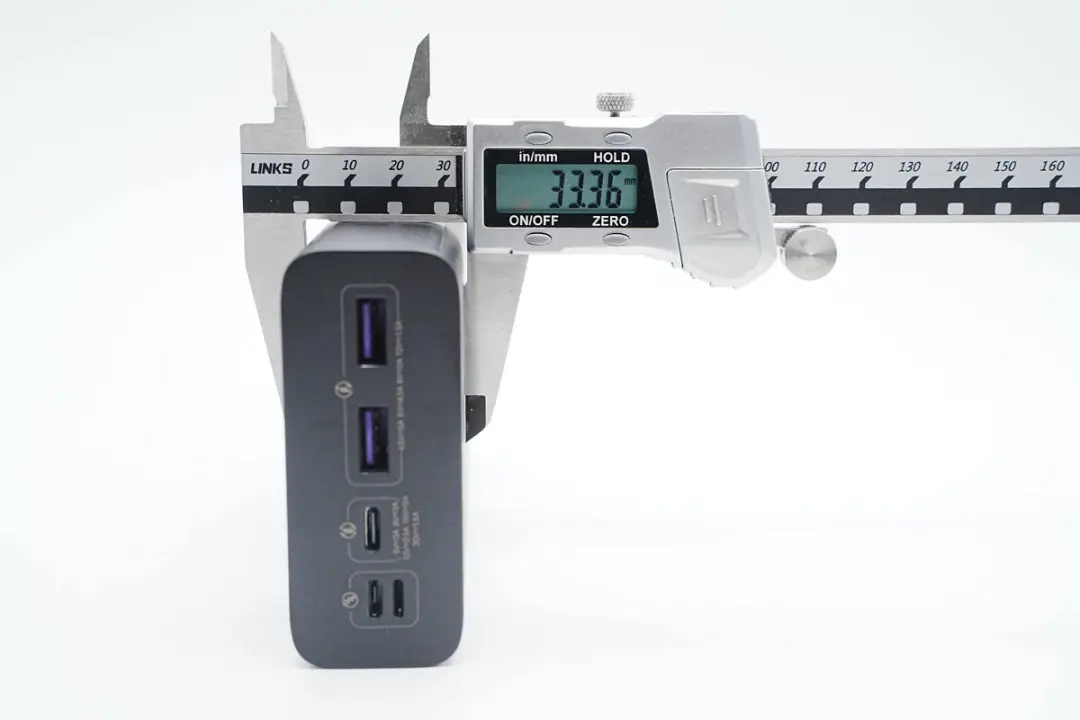

厚度为33.36mm。

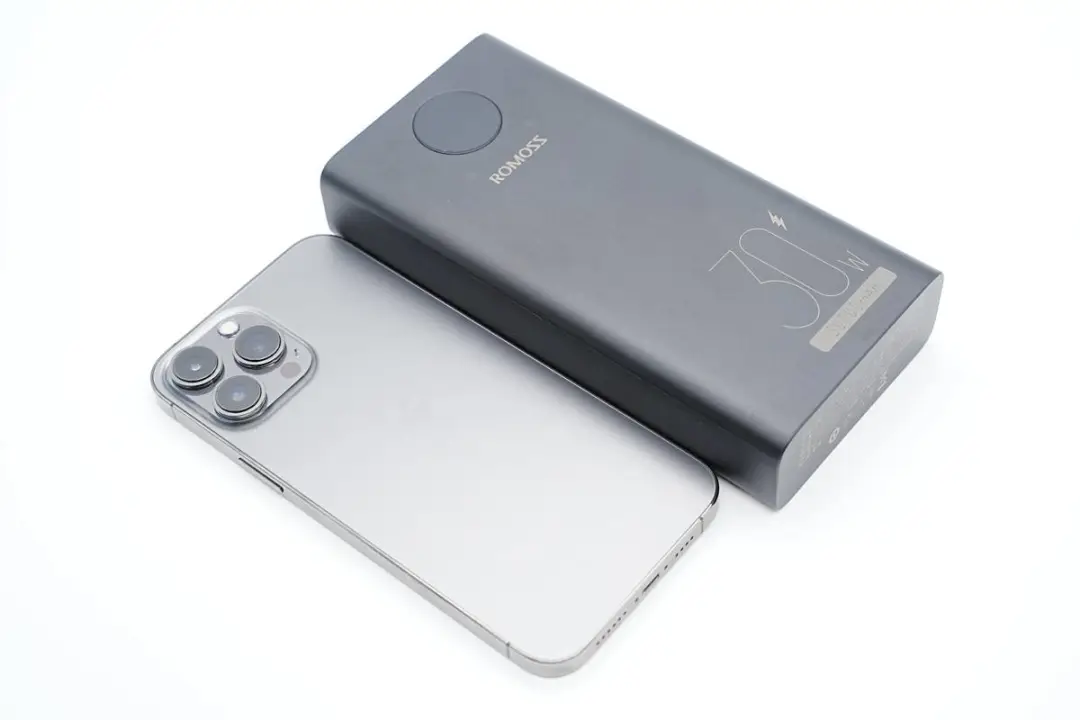

和iPhone 13 Pro Max放在一起对比。

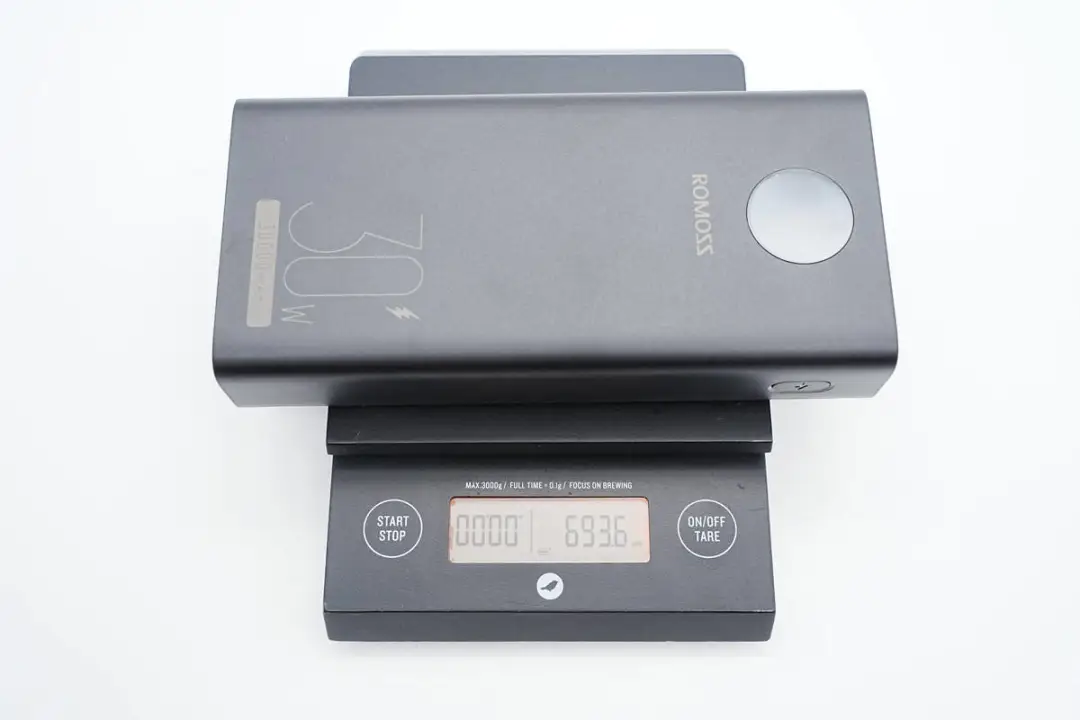

充电宝净重约为694g。

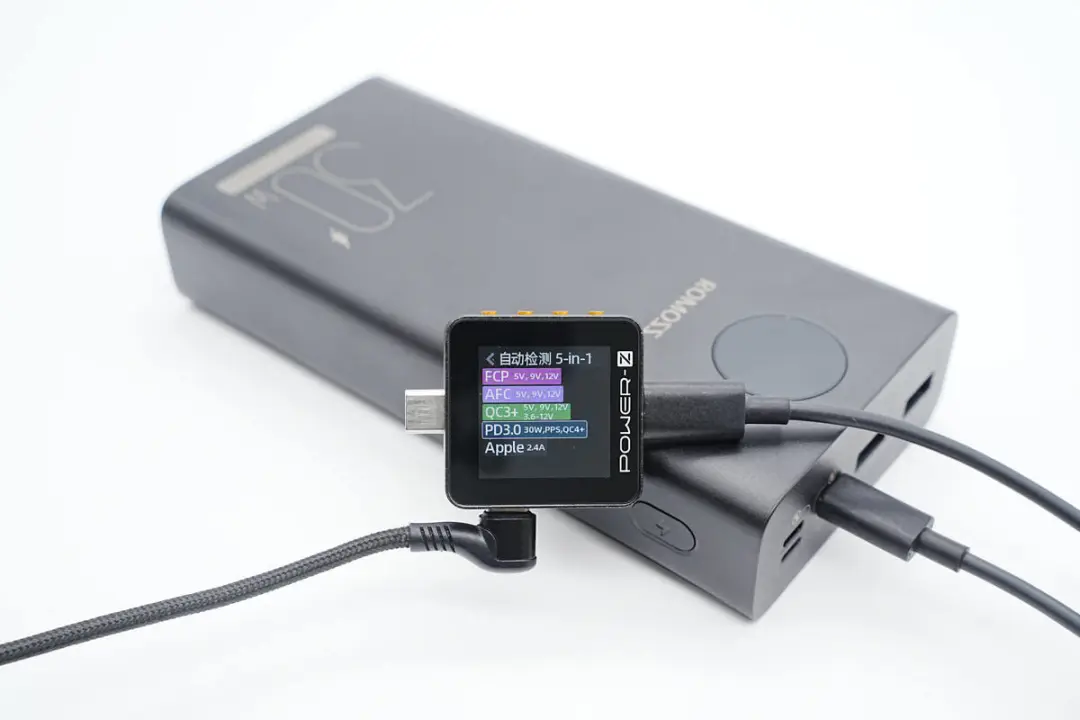

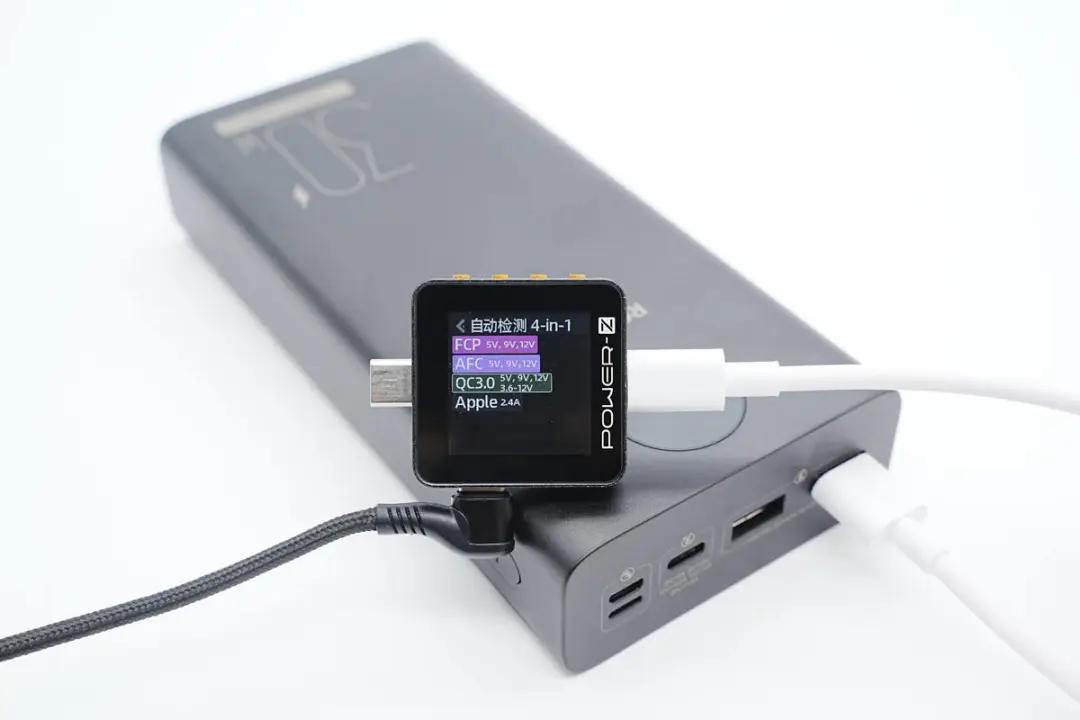

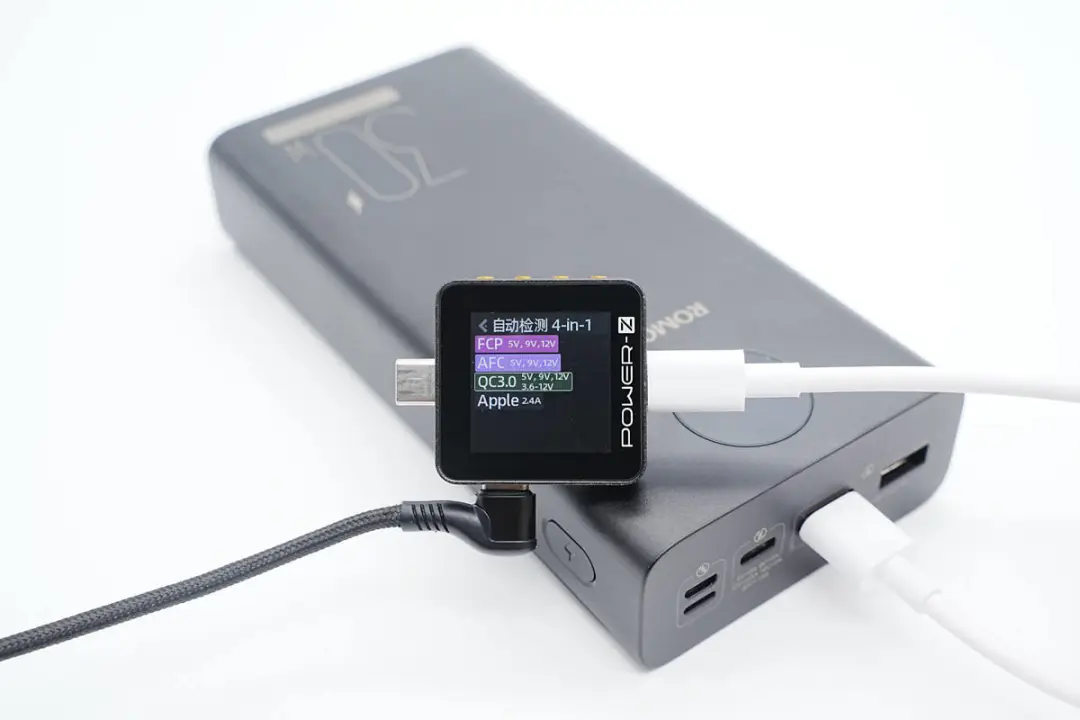

使用ChargerLAB POWER-Z KM002C测得USB-A口支持Apple2.4A、QC3.0、AFC、FCP充电协议。


测得另一个A口兼容协议相同。

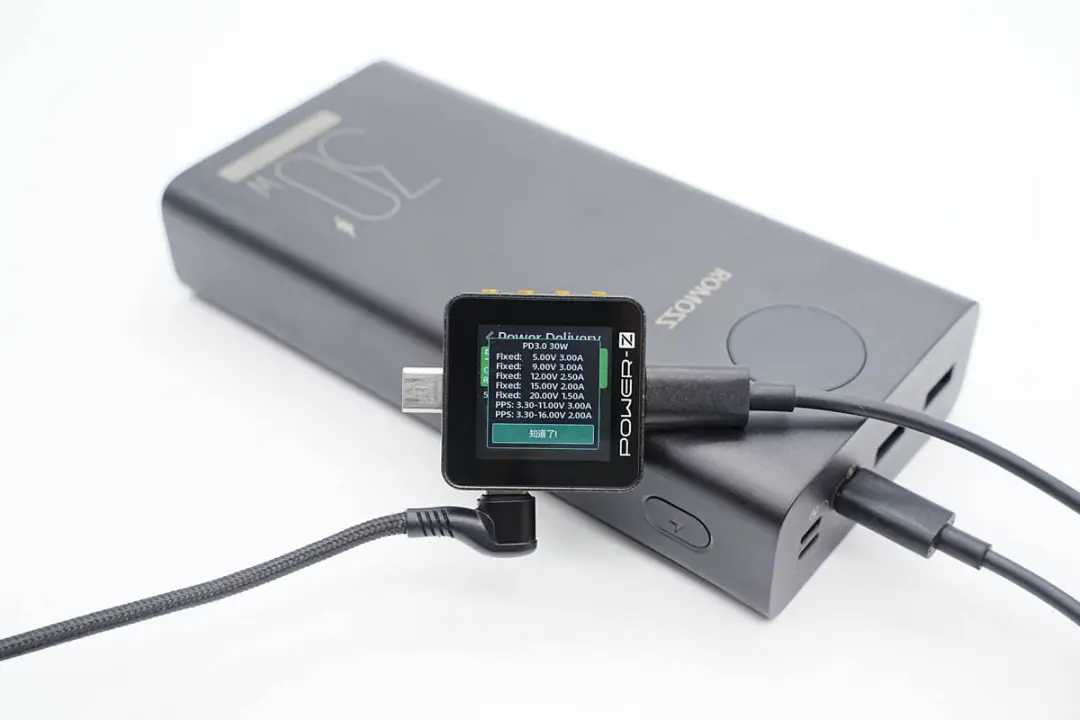

测得USB-C口支持QC3+、QC4+、AFC、FCP、PD3.0、PPS快充协议。


并且具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。


罗马仕30000mAh移动电源拆解


看完了这款30W移动电源的开箱和协议测试后，下面就对这款移动电源进行拆解，看看内部的电路设计。

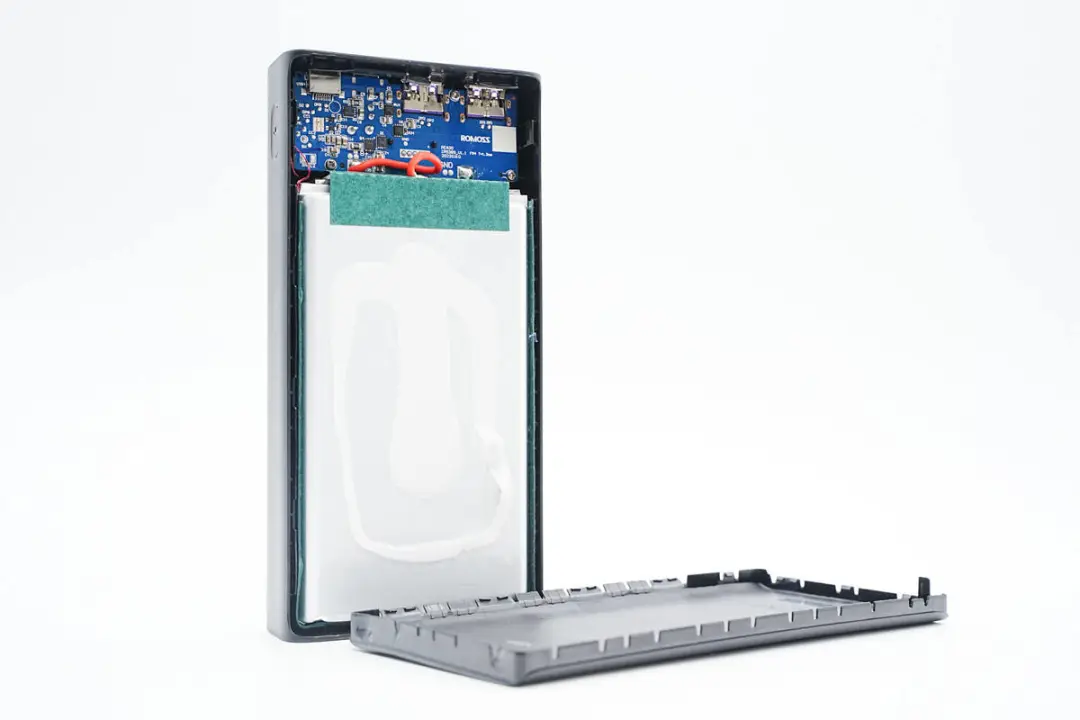

沿外壳接缝撬开移动电源外壳，电池对应PCBA模块的位置粘贴青稞纸绝缘。

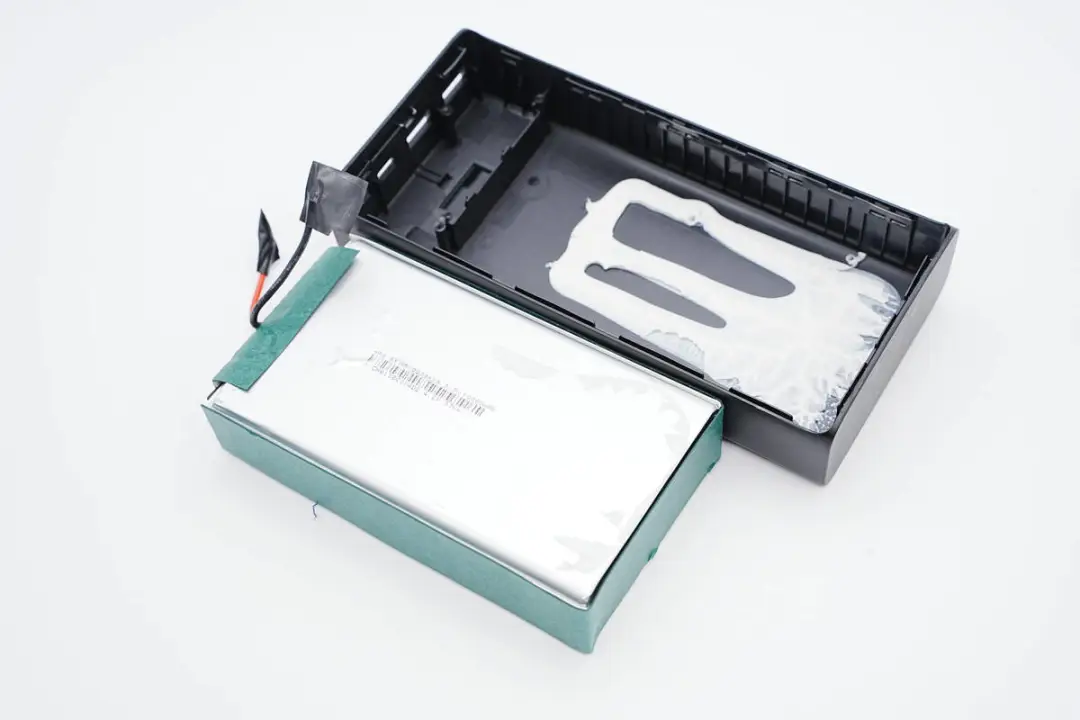

电池涂胶与外壳固定。在电池侧面还粘贴有青稞纸用于保护电池。

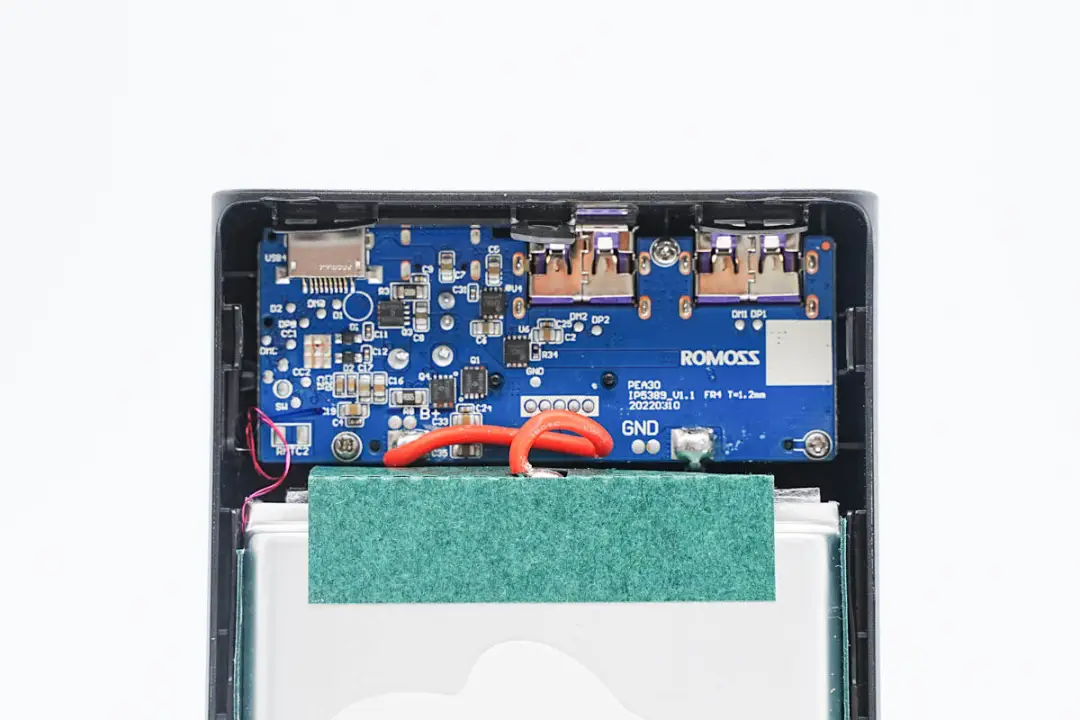

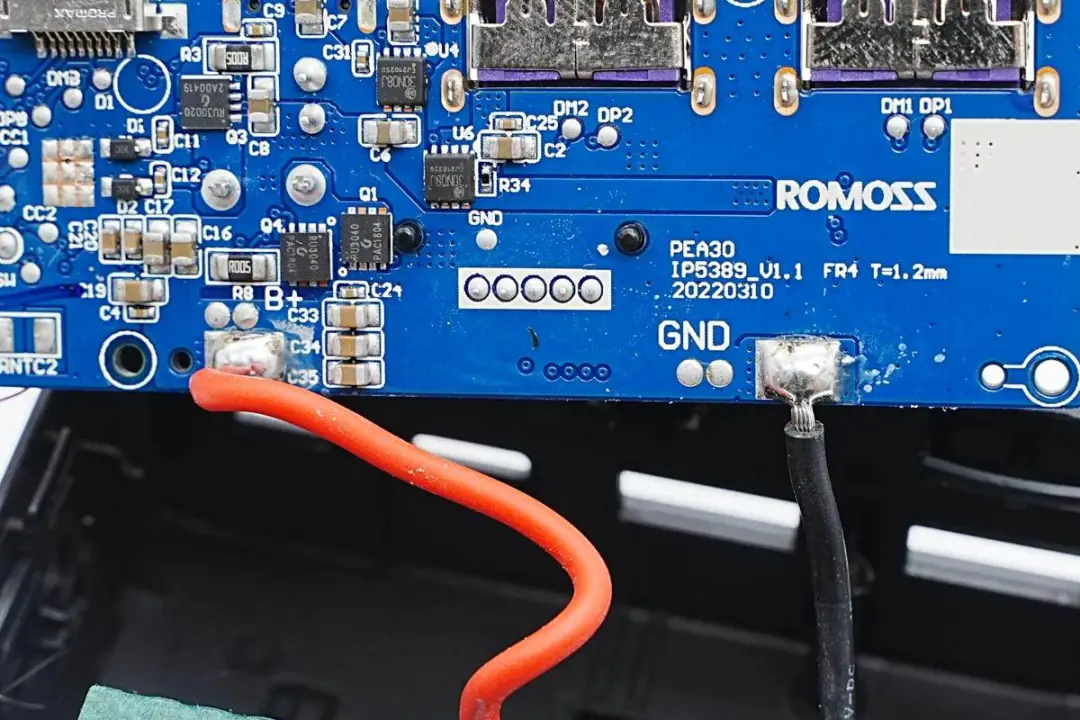

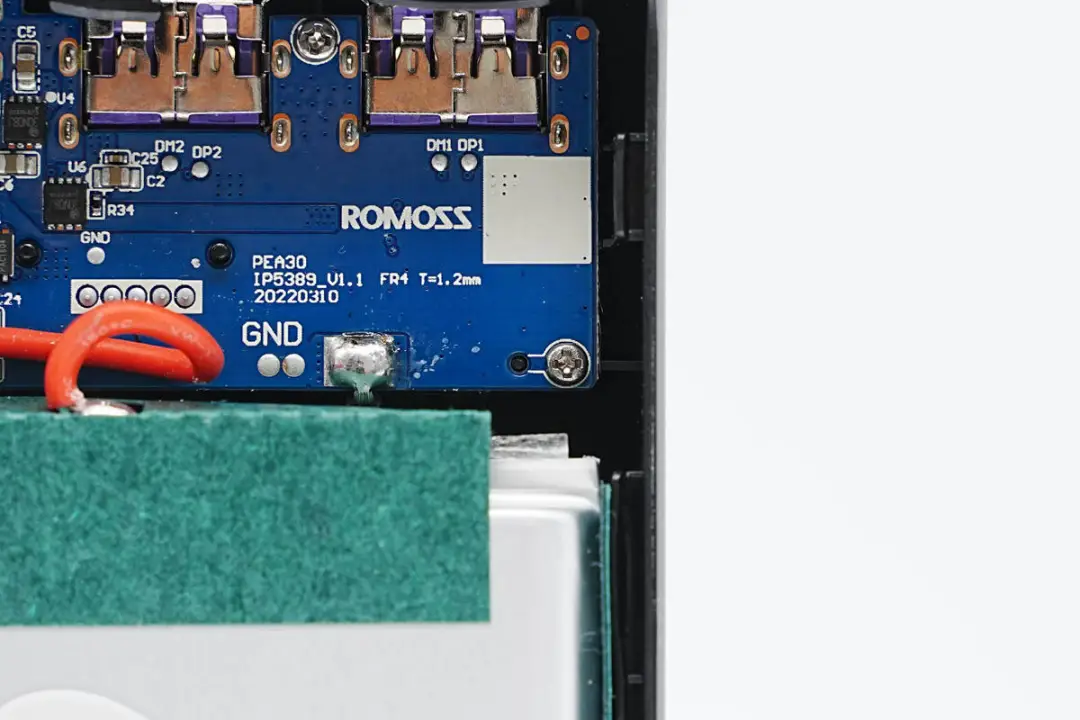

PCBA模块特写，电池组通过导线焊接连接到PCBA模块。


PCBA模块通过螺丝固定在外壳内部。

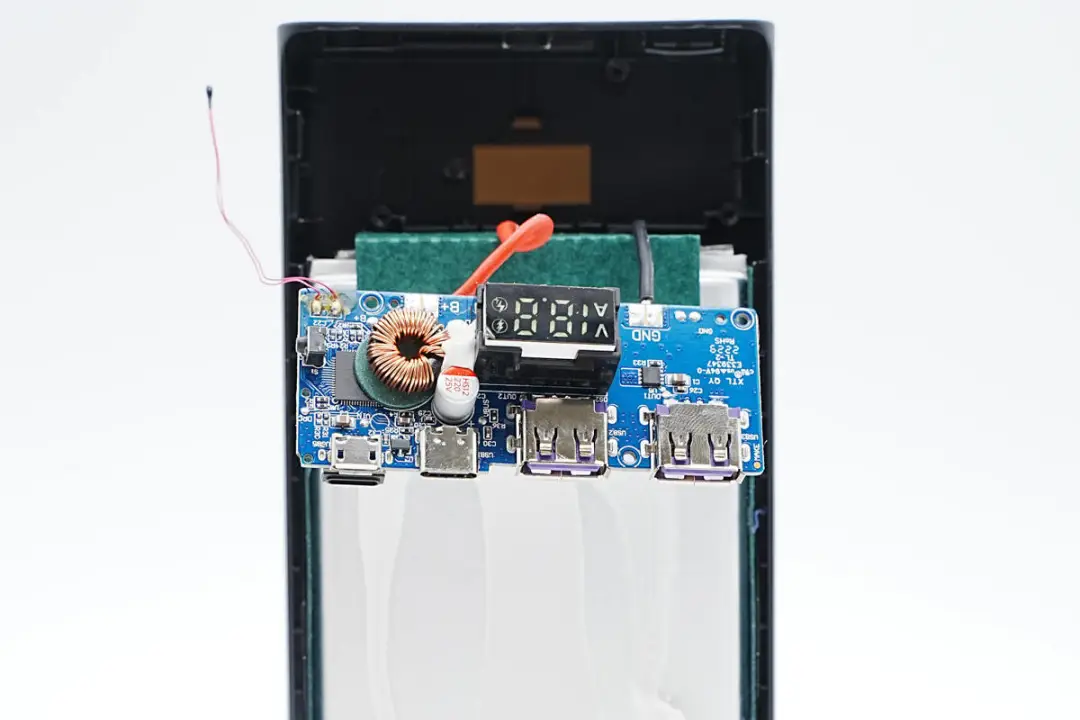

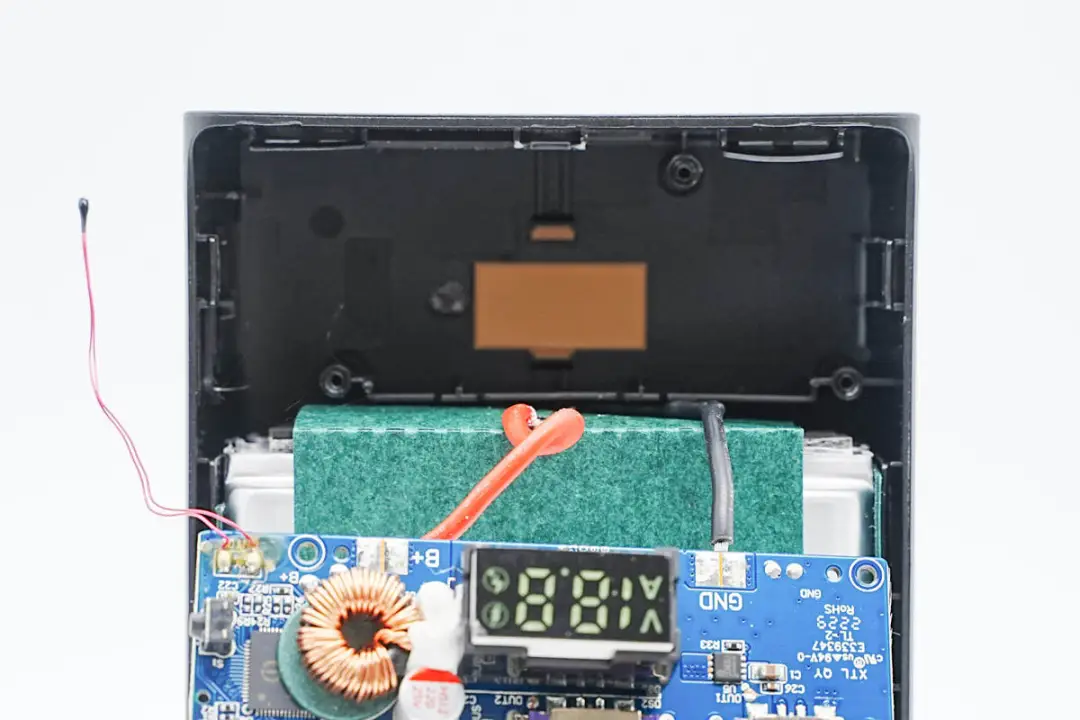

PCBA模块通过红黑导线连接到电池组，PCBA模块左侧一颗热敏电阻粘贴在电池侧面，用于检测电池温度。正面焊接一块LED数码管，用于电压电流显示。


外壳内部开窗用于电压电流显示

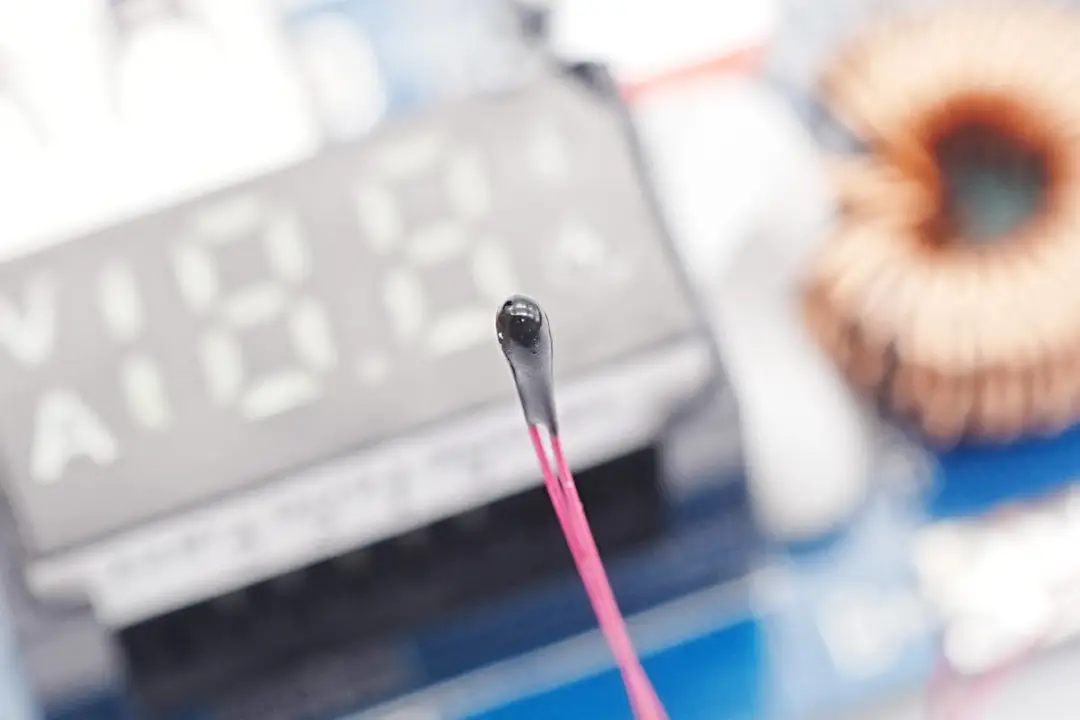

检测电池温度的热敏电阻特写。


PCBA模块与电池组焊接连接，拆下PCBA模块，继续拆解电池组。


电池通过胶水粘结固定在外壳内部，边缘粘贴青稞纸保护。

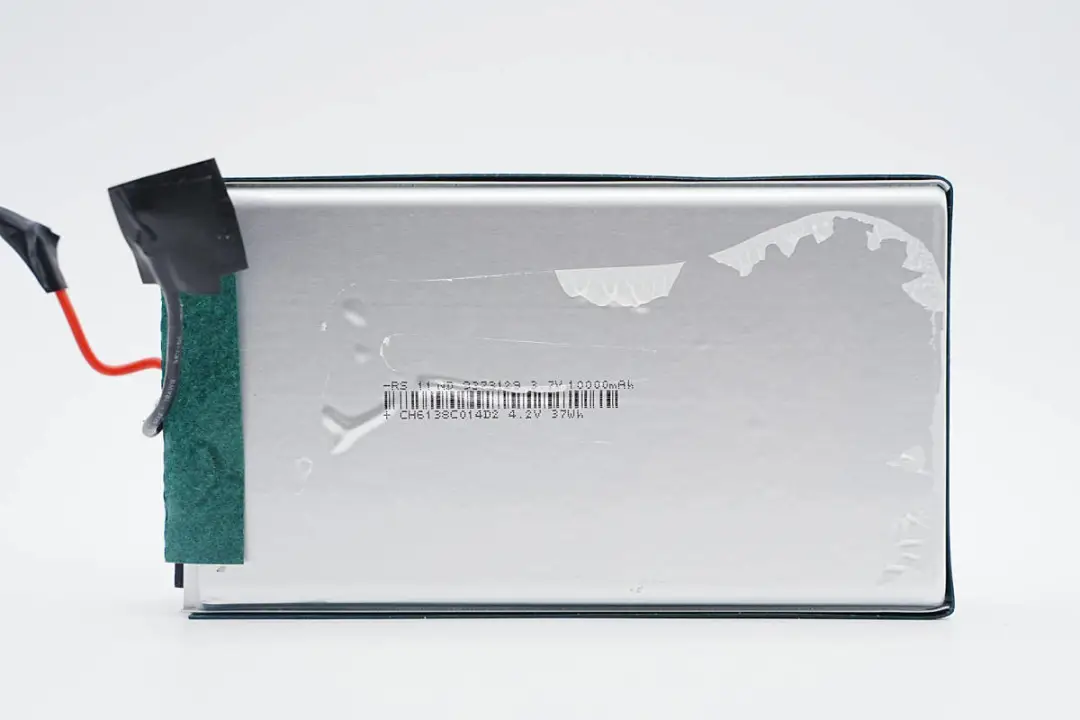

电池额定电压为3.7V，10000mAh，充电限制电压4.2V。


侧面可以看出电池为三节，在青稞纸下面是电池保护板，电池极耳之间通过泡棉填充支撑。


撕去青稞纸，电池保护板一览，为3串连接，保护板开孔穿过正负极极耳，点焊连接。

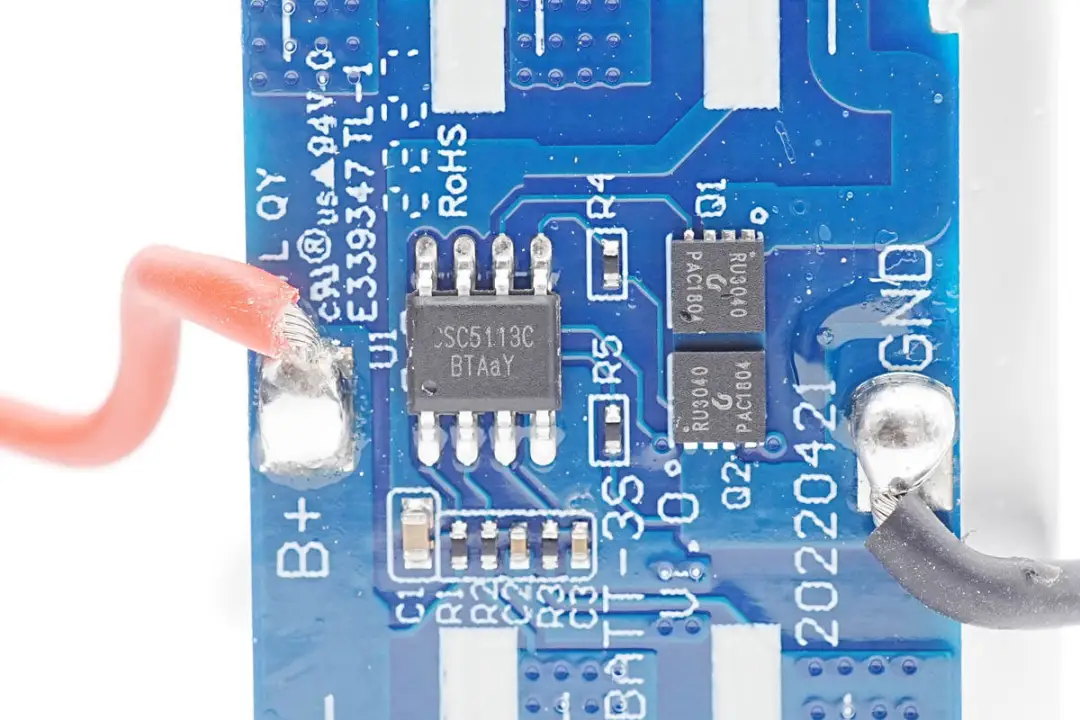

电池保护芯片丝印CSC5113C，是一款3节锂电池保护芯片，用于电池过充电，过放电和过电流保护功能，采用SOP8封装。

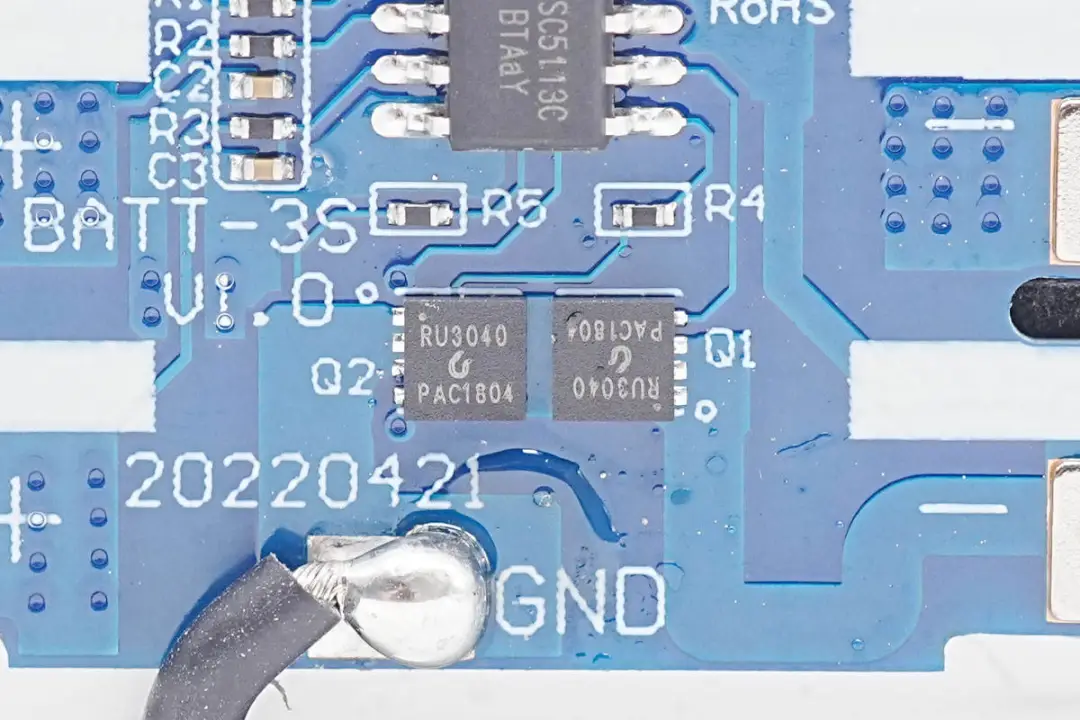

电池保护管来自锐骏半导体，型号为RU3040M2，是一颗耐压30V的NMOS，导阻为5.8mΩ，采用PDFN3333封装，两颗对置串联用于控制电池输出。

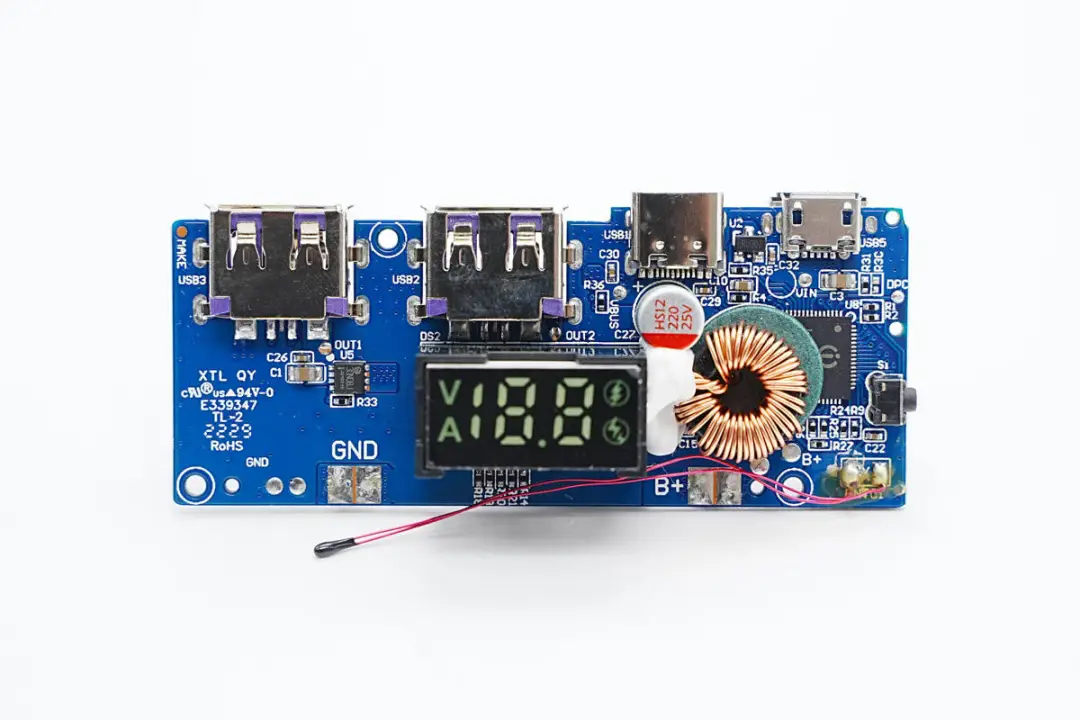

PCBA模块正面焊接LED数显屏幕，升降压电感，升降压SOC芯片，滤波固态电容以及USB接口。

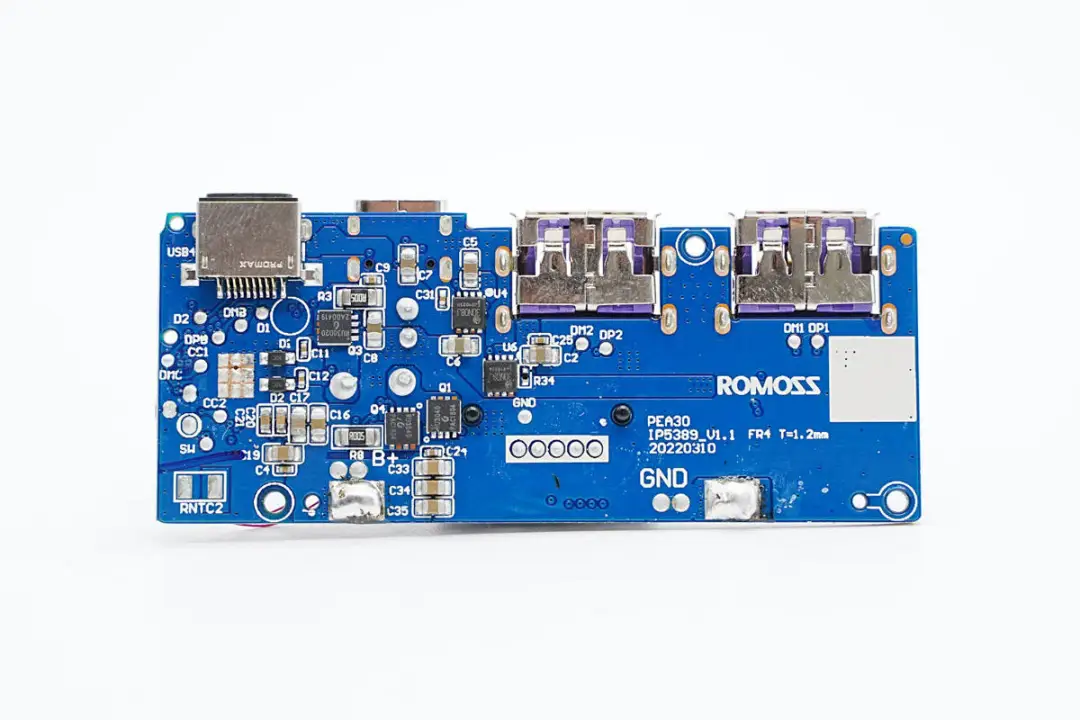

背面焊接升降压MOS管和Lightning供电母座。


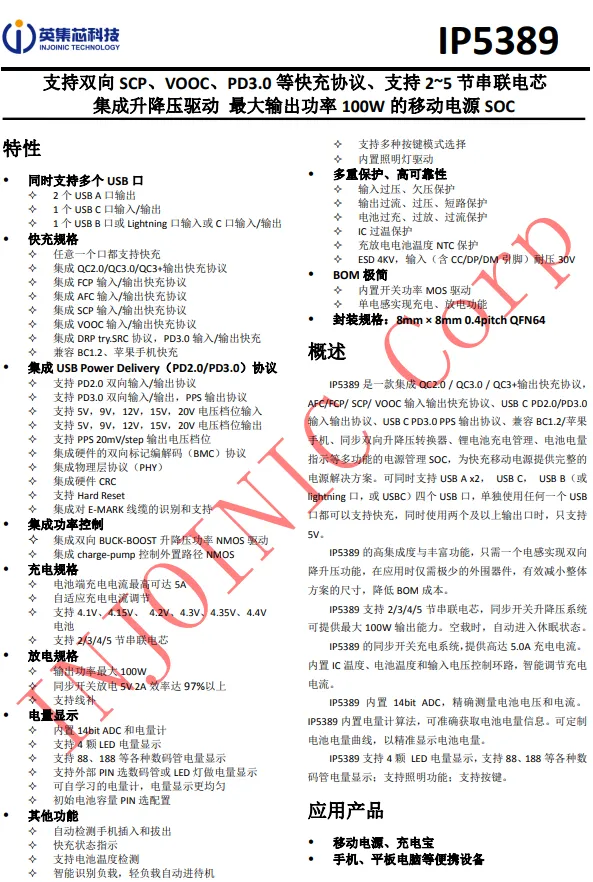

这款移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。


英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

充电头网了解到，英集芯IP5389还被倍思30W 2A1C快充移动电源、羽博200W多功能便携式储能电源、GADMEI 100W 2C1A双向快充移动电源、OPPO 33W 1A1C超级闪充移动电源、羽博72000mAh便携式储能电源等知名品牌的众多产品采用。

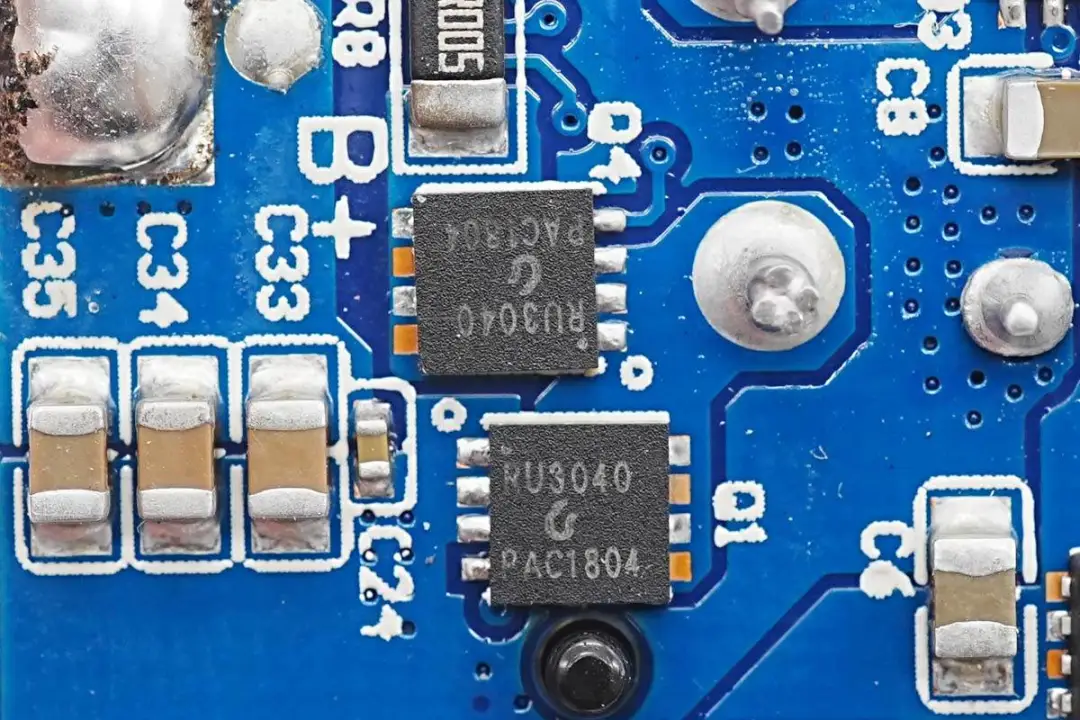

两颗同步升降压开关管来自锐骏半导体，型号为RU3040M2，耐压30V，导阻5.8mΩ，采用PDFN3333封装，用于电池端半桥。

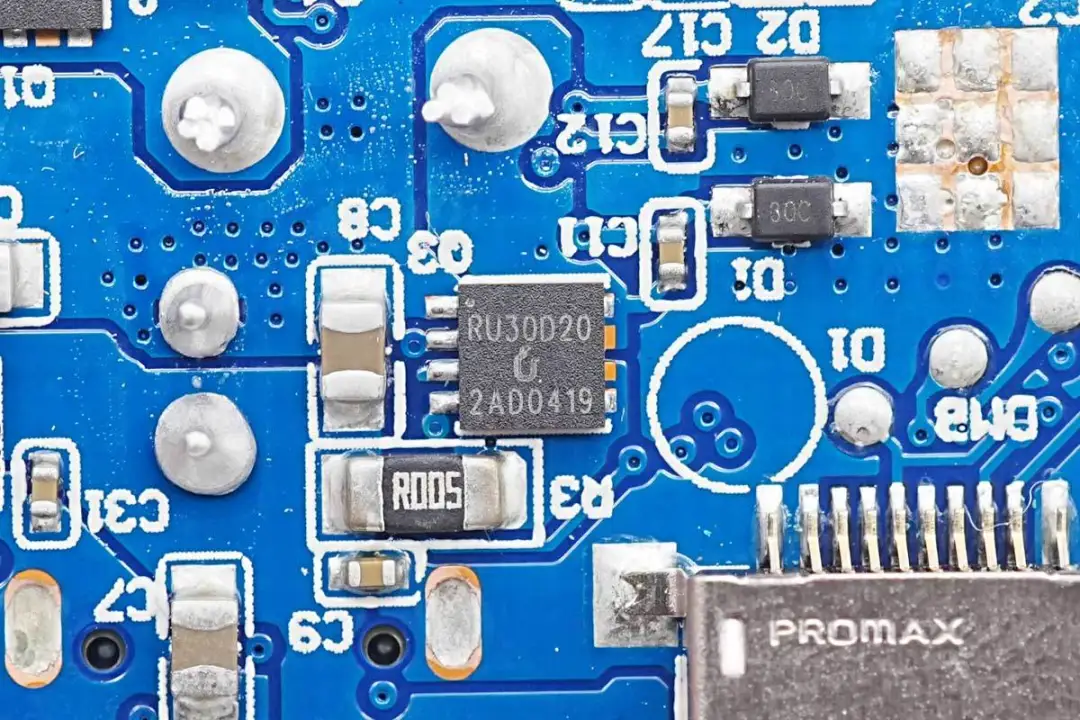

输出端采用一颗锐骏RU30D20M2，为双NMOS，耐压30V，导阻8.5mΩ，采用PDFN3333封装，双NMOS组成半桥，用于输出端半桥。

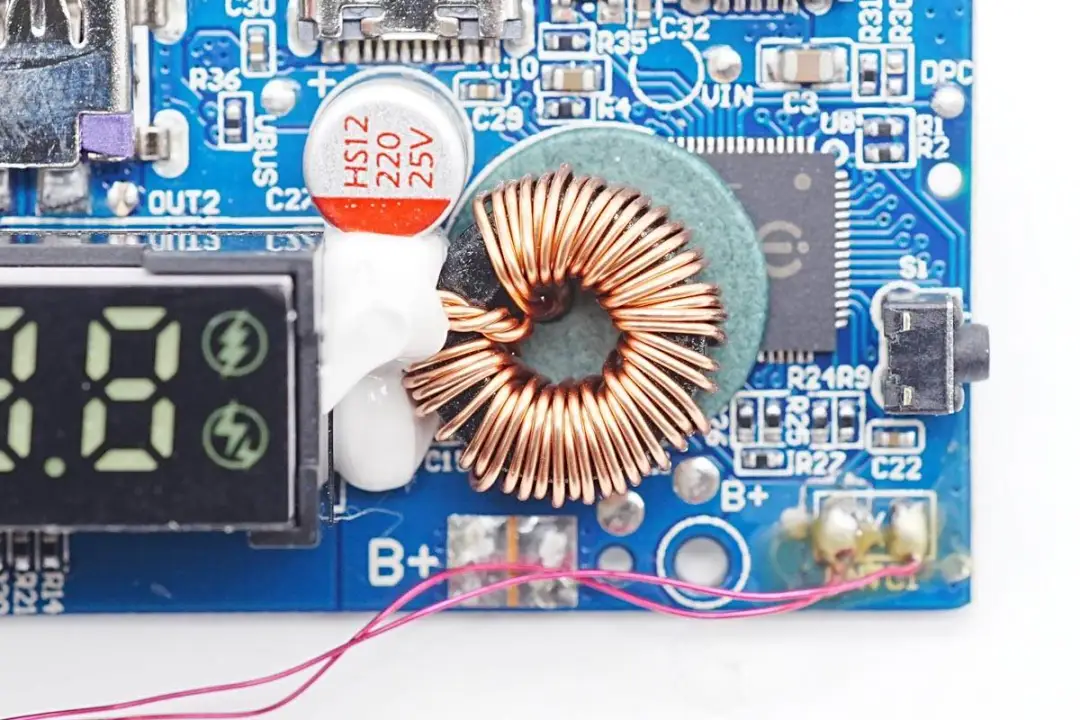

升降压电感采用四线并绕在磁环上，底部垫青稞纸绝缘，并打胶固定。

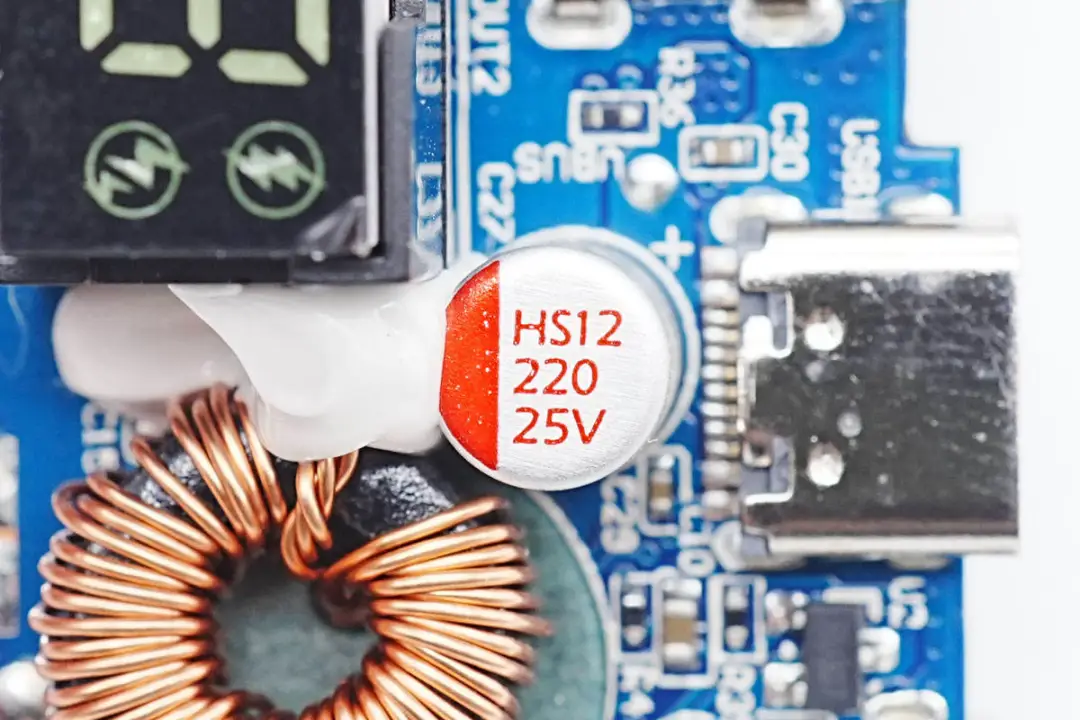

升降压电感旁的滤波固态电容规格为220μF 25V。

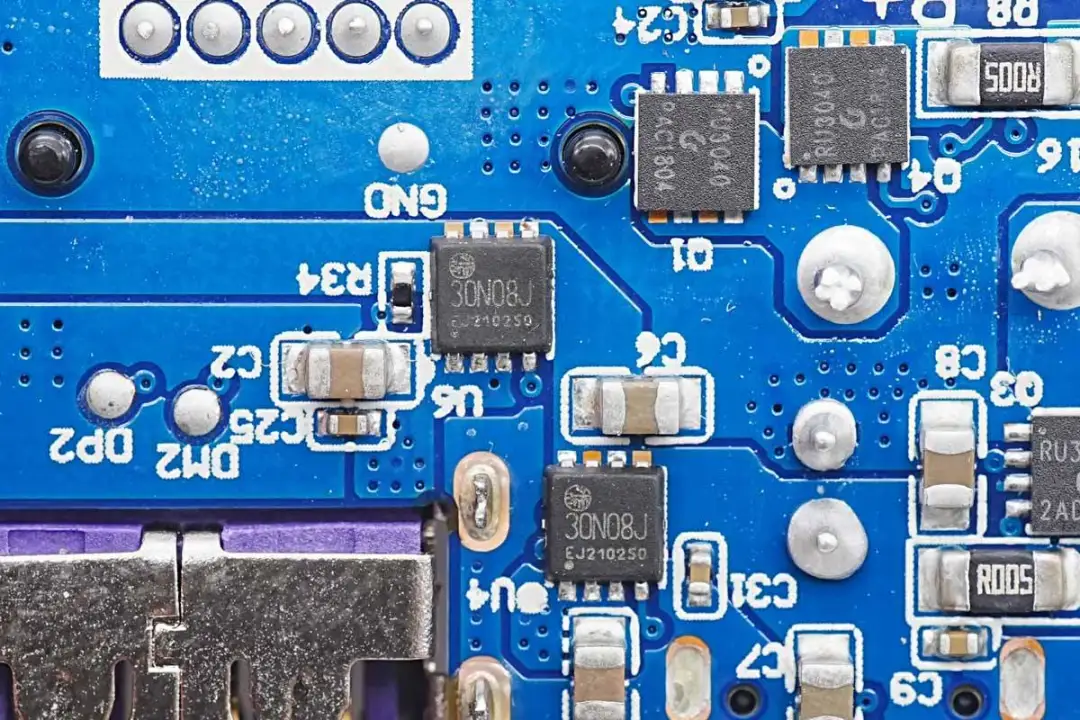

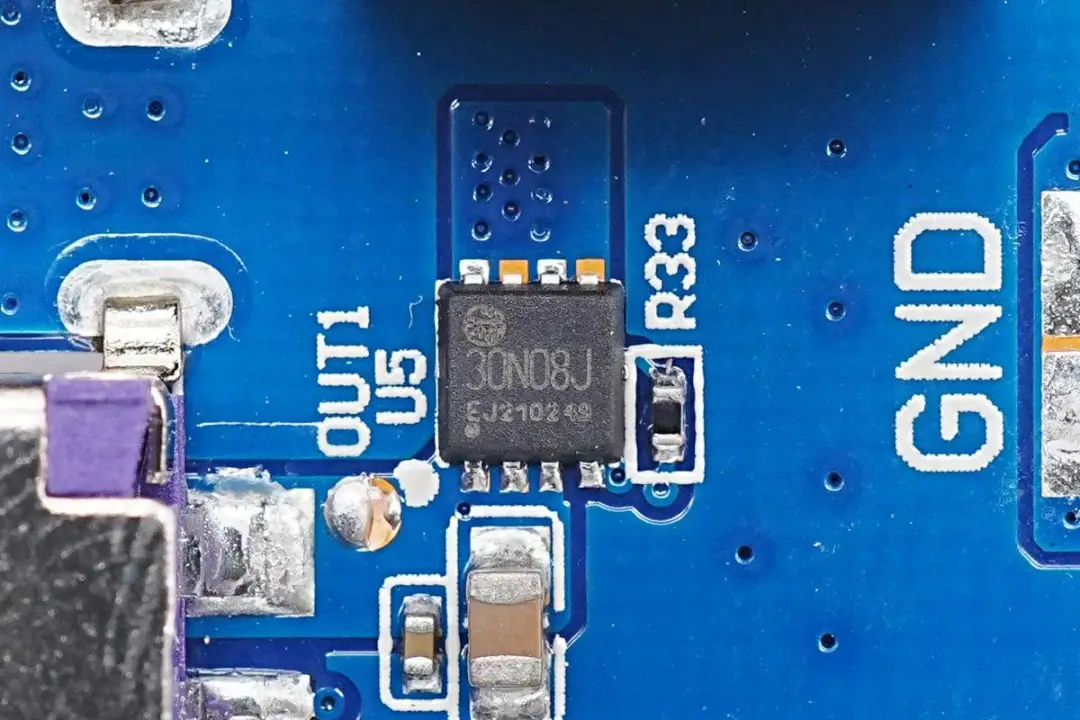

对应USB-C口和USB-A口的VBUS开关管，来自华瑞微，型号HRT30N08J，是一颗耐压30V的NMOS，导阻7mΩ，采用DFN3*3封装。


用于其中一个USB-A口的VBUS开关管也是HRT30N08J。

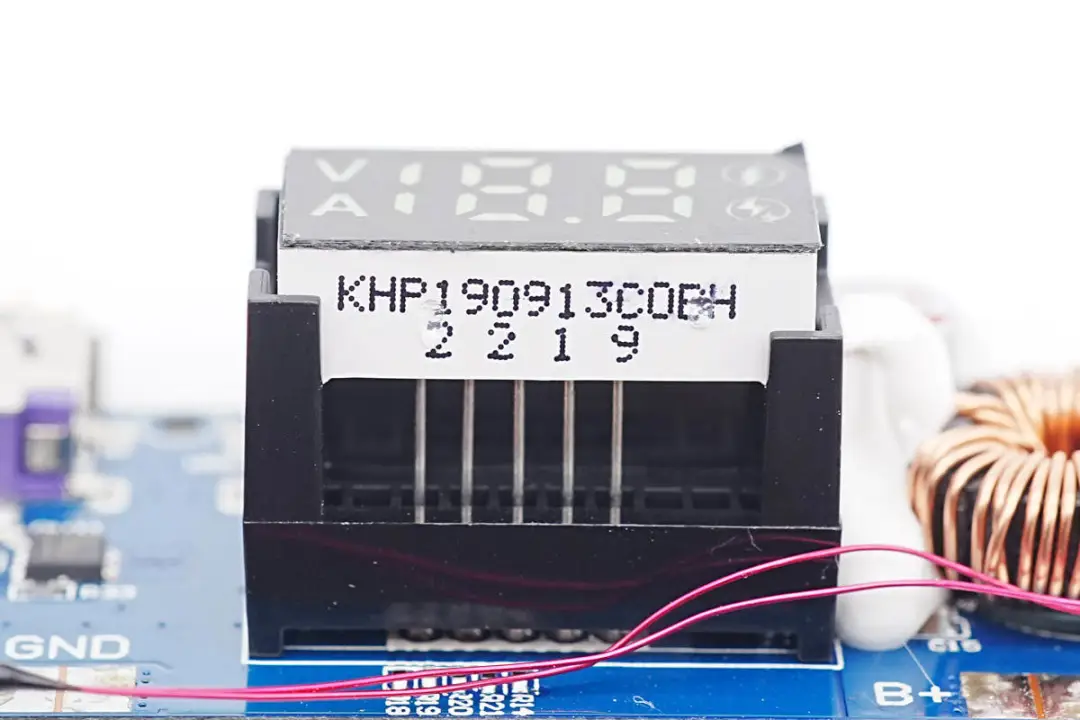

用于电量显示和输出状态的LED数码管特写。

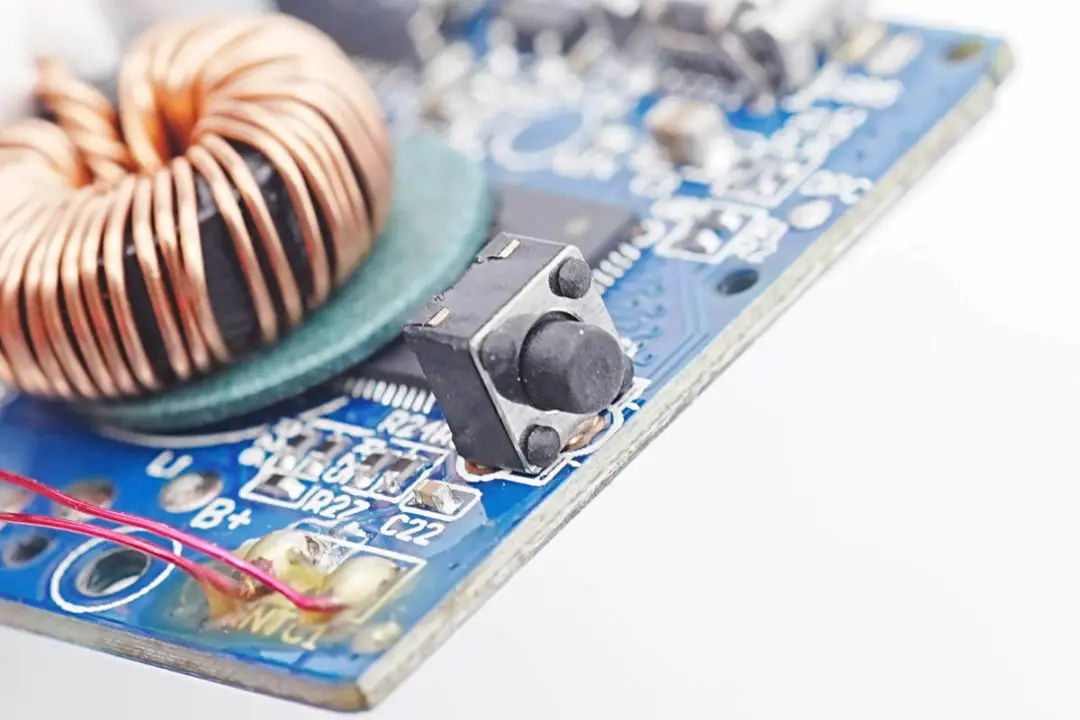

PCBA侧面焊接的按钮开关，用于电量检测。

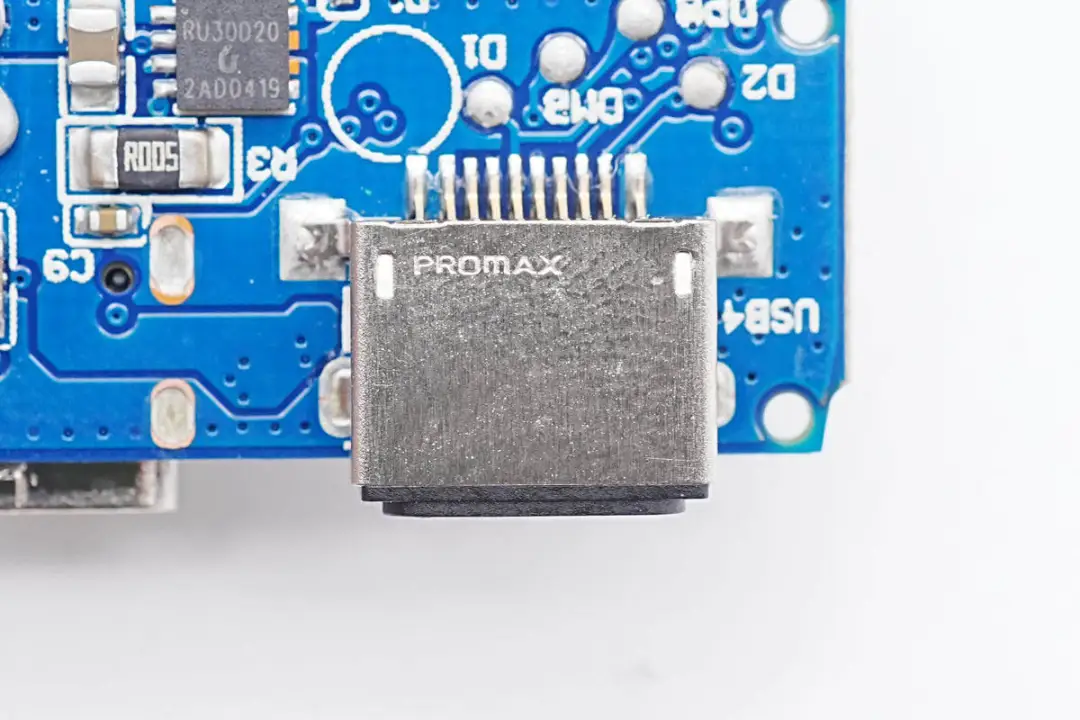

Lightning母座印有PROMAX字样，来自普玛斯精密。


Lightning母座特写。

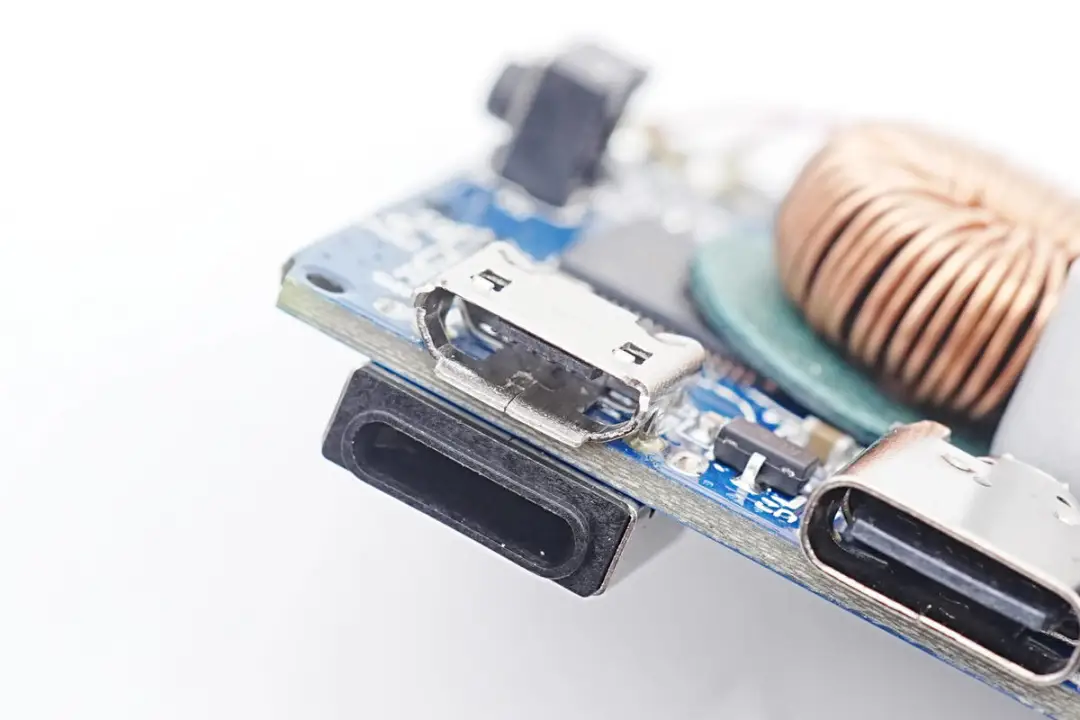

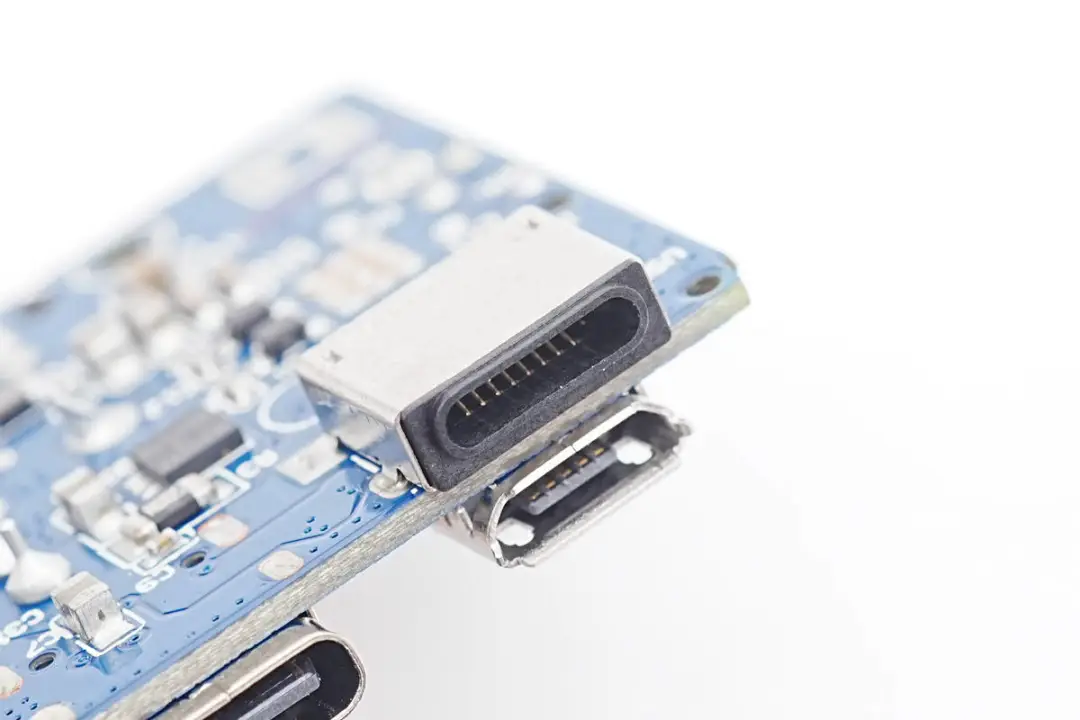

Micro USB母座特写。

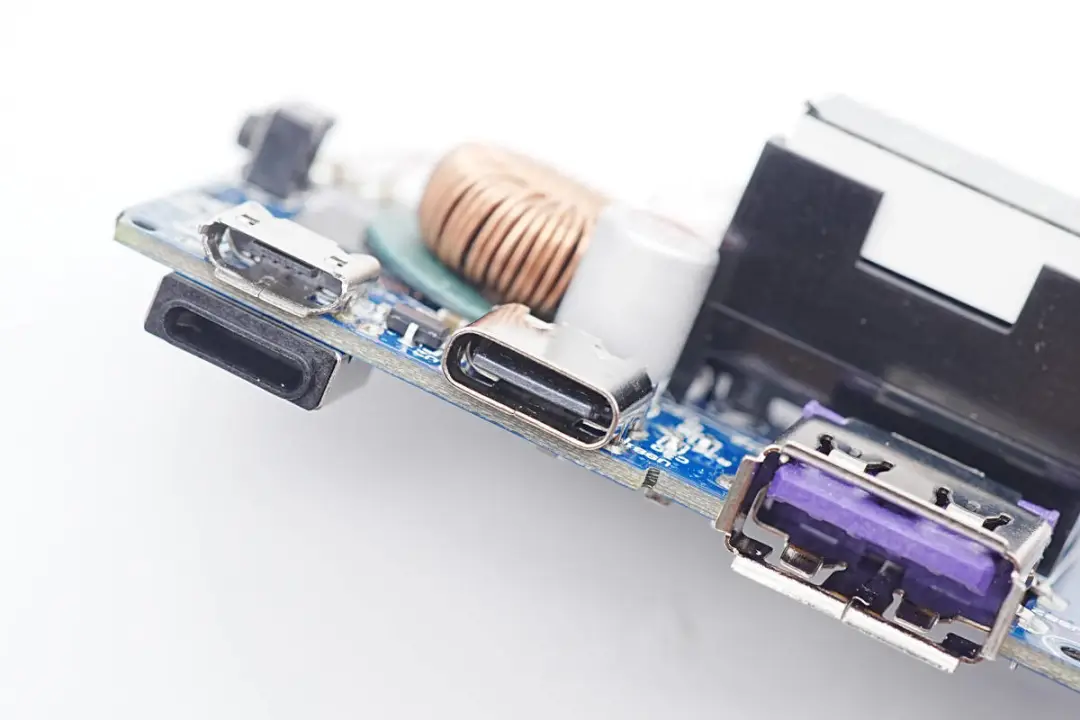

USB-C母座过孔焊接固定，黑色胶芯不露铜。

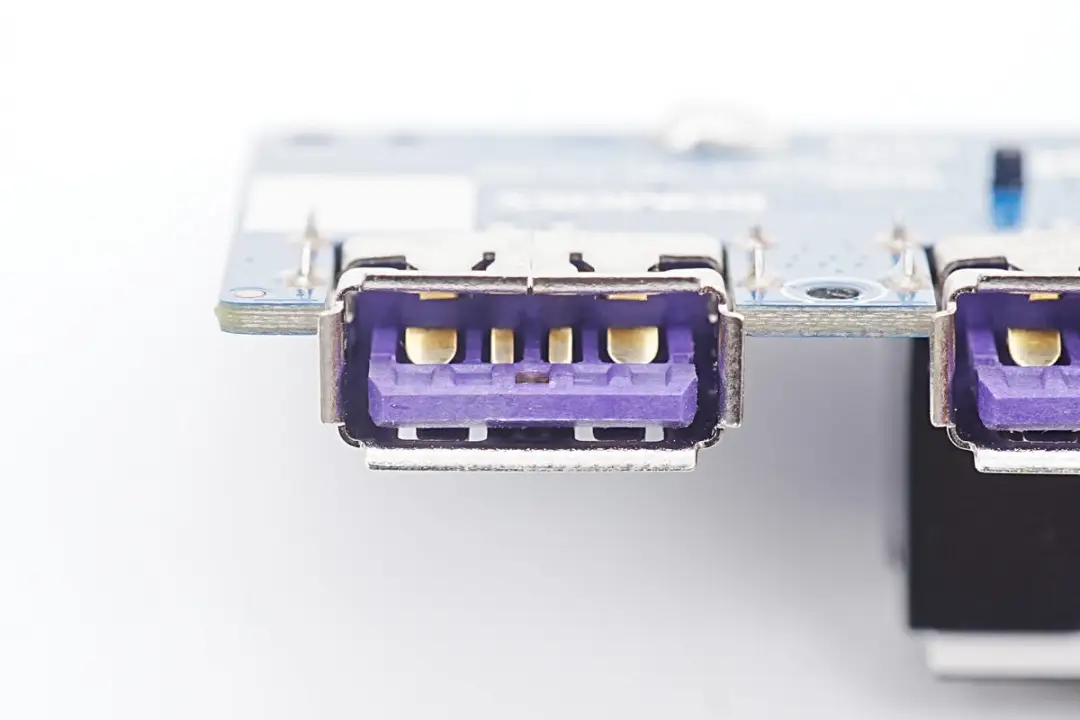

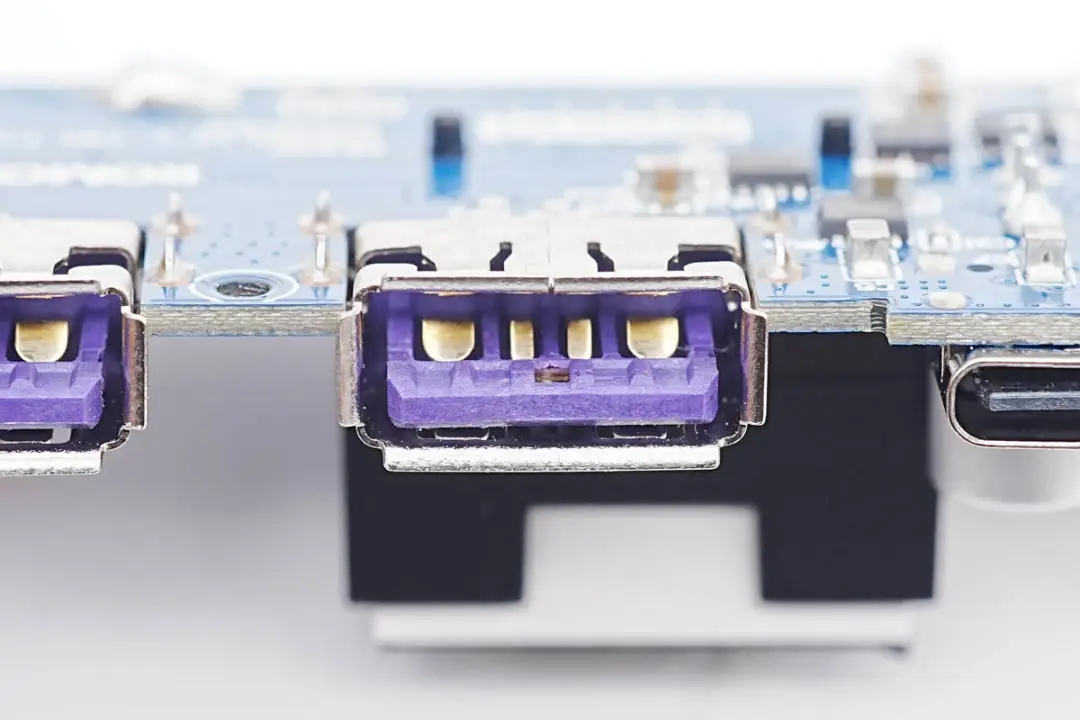

USB-A母座正负极加宽，前端带有辅助触点。

另一个母座设计相同。

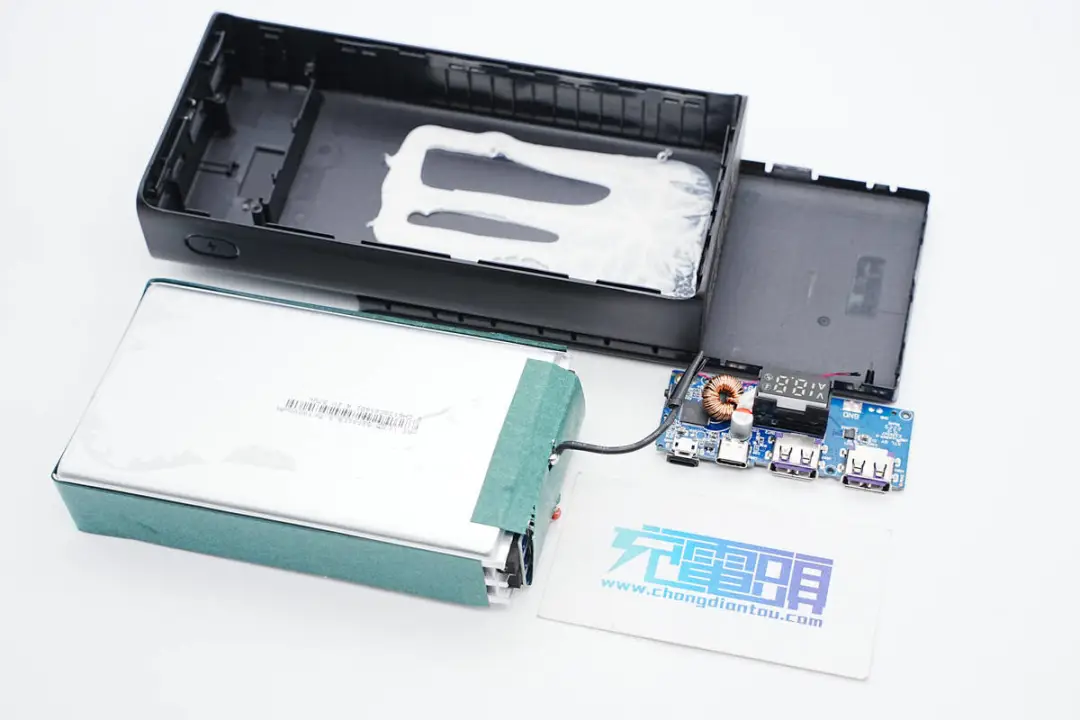

全部拆解一览，来张全家福。


充电头网拆解总结


罗马仕这款30W移动电源采用家族式的外观设计，辨识度很高，顶部侧面设有5个最常见的接口，分别是两个USB-A、一个USB-C、一个Micro USB以及一个Lightning，可以说手机能用的充电器都可以为它充电，输入兼容性非常好。输出支持20V，可以为笔记本充电，大大增添了实用性。

充电头网通过拆解了解到，罗马仕这款移动电源内置英集芯IP5389高集成升降压SOC芯片，并内置3串10000mAh电池，IP5389通过将传统方案中的同步升降压控制器，协议芯片和单片机，三颗芯片都集成在一颗芯片内部，极大的简化了多串升降压快充移动电源设计。

英集芯IP5389升降压SOC芯片支持USB-C和USB-A口的协议识别功能，支持2-5串锂电池应用，并且支持多种不同电压的电池，具备电量指示灯和188数码管电量显示，满足大功率升降压移动电源应用，功能十分全面，使用灵活。
