充电头网近期拿到了京东京造一款自带线移动电源，该电源配备1A1C两个USB接口，以及一根USB-C自带线，其中C口和C线支持PD 30W双向快充，A口支持UFCS 33W输出，配备电源按钮和电量指示灯。

通过拆解了解到，其内置长虹三杰2节21700电芯，串联成组，单颗标称电压3.6V，标称容量5000mAh。移动电源管理方案，采用智融SW6308，SW6308不仅支持UFCS、PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，还集成升降压控制器和过温、过流等各种保护功能，其兼容1A2C的USB接口，十分适配京东京造30W小电包移动电源。下面一起来产品详情。

京东京造30W小电包移动电源开箱

按照惯例，我们先来看京东京造30W小电包移动电源的包装和外观。

包装盒正面左上角印有京东京造品牌logo、产品名称“30W小电包移动电源”以及外观，左下角印有产品主要卖点“30W大功率，10000mAh大容量”。目前已通过CCC认证。

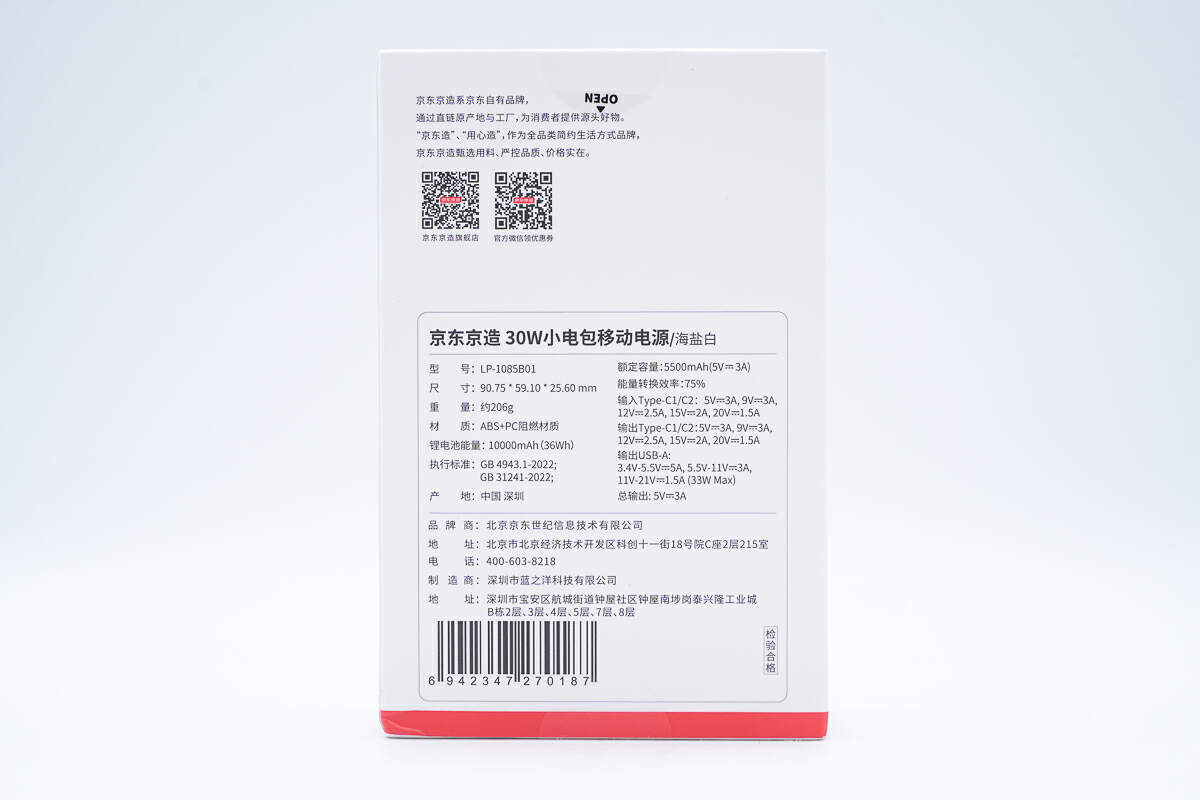

包装盒背面上面印有“京东京造”品牌介绍，下方印有产品参数信息和生产信息等内容。

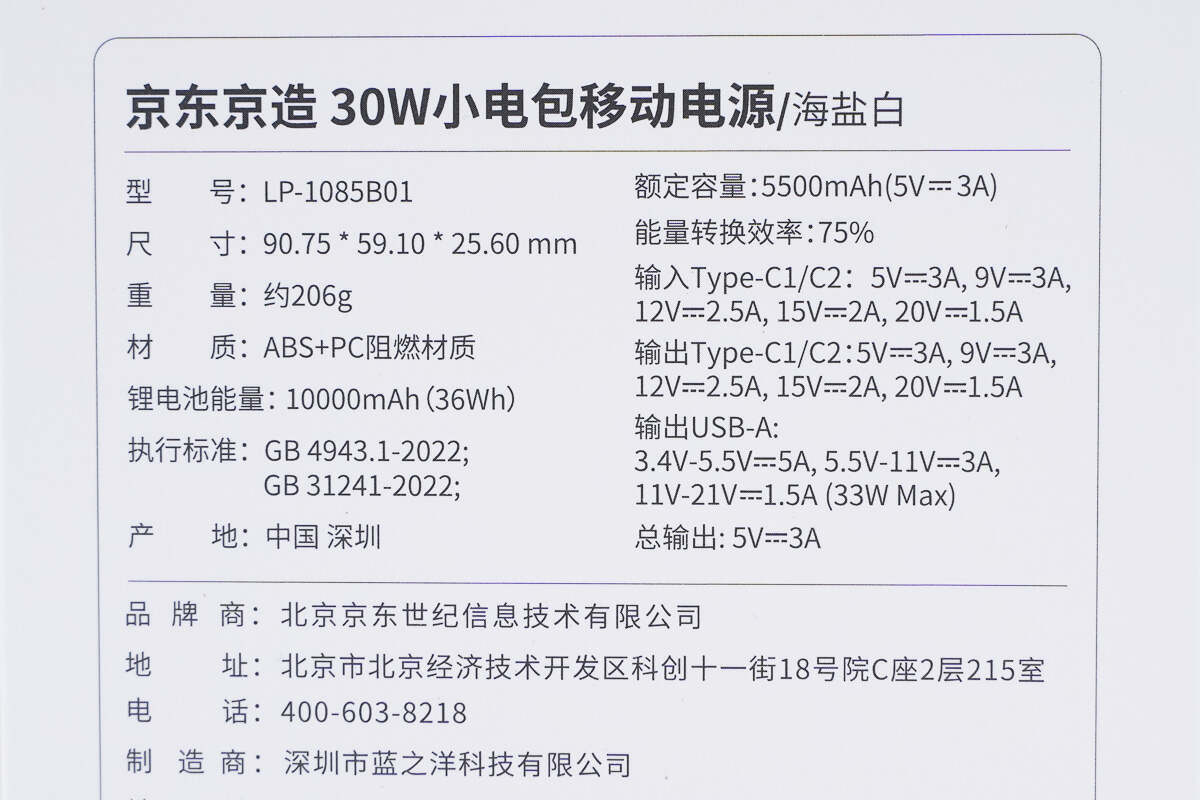

参数信息特写：

型号：LP-1085B01

尺 寸：90.75*59.10*25.60mm

重量：约206g

材质：ABS+PC阻燃材质

锂电池能量：10000mAh（36Wh）

额定容量：5500mAh（5V3A）

能量转换效率：75%

输入Type-C1/C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

输出Type-C1/C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

输出USB-A：3.4V-5.5V/5A、5.5V-11V/3A、11V-21V/1.5A（33W Max）

总输出：5V3A

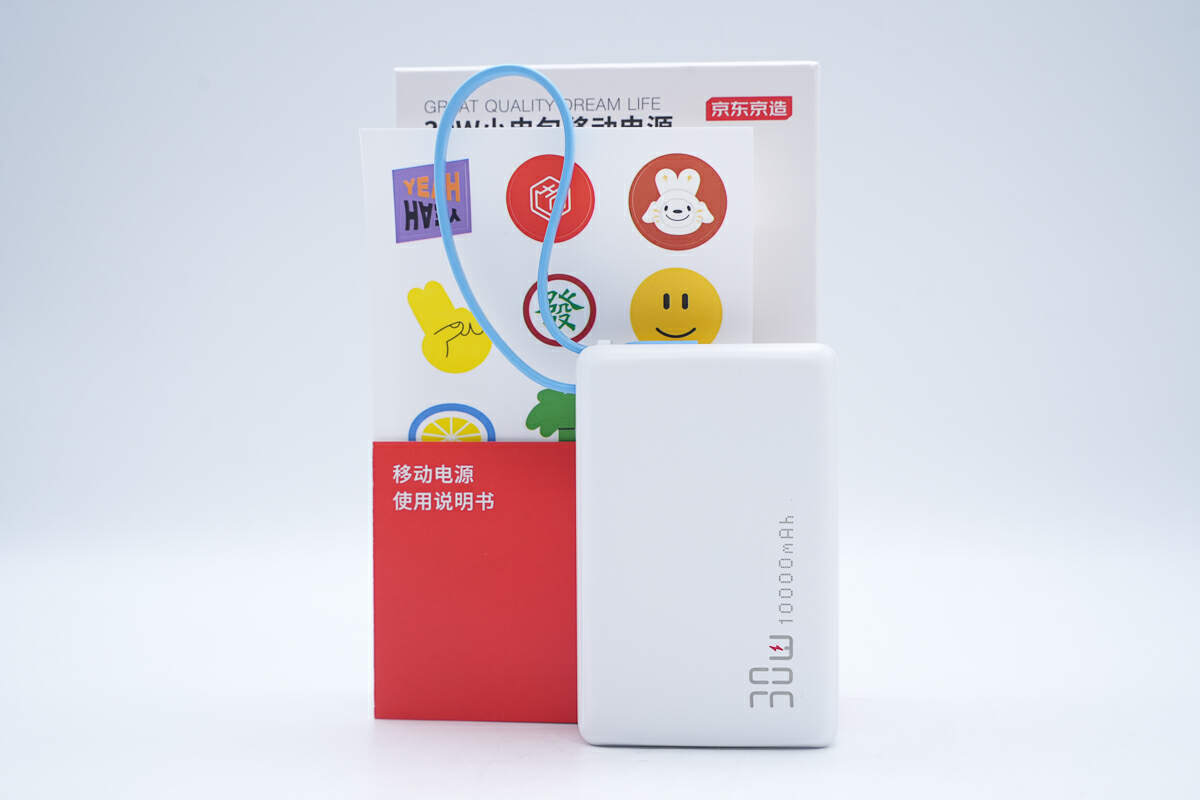

取出包装盒里配件，除移动电源外，还有一份趣味贴纸和说明书。

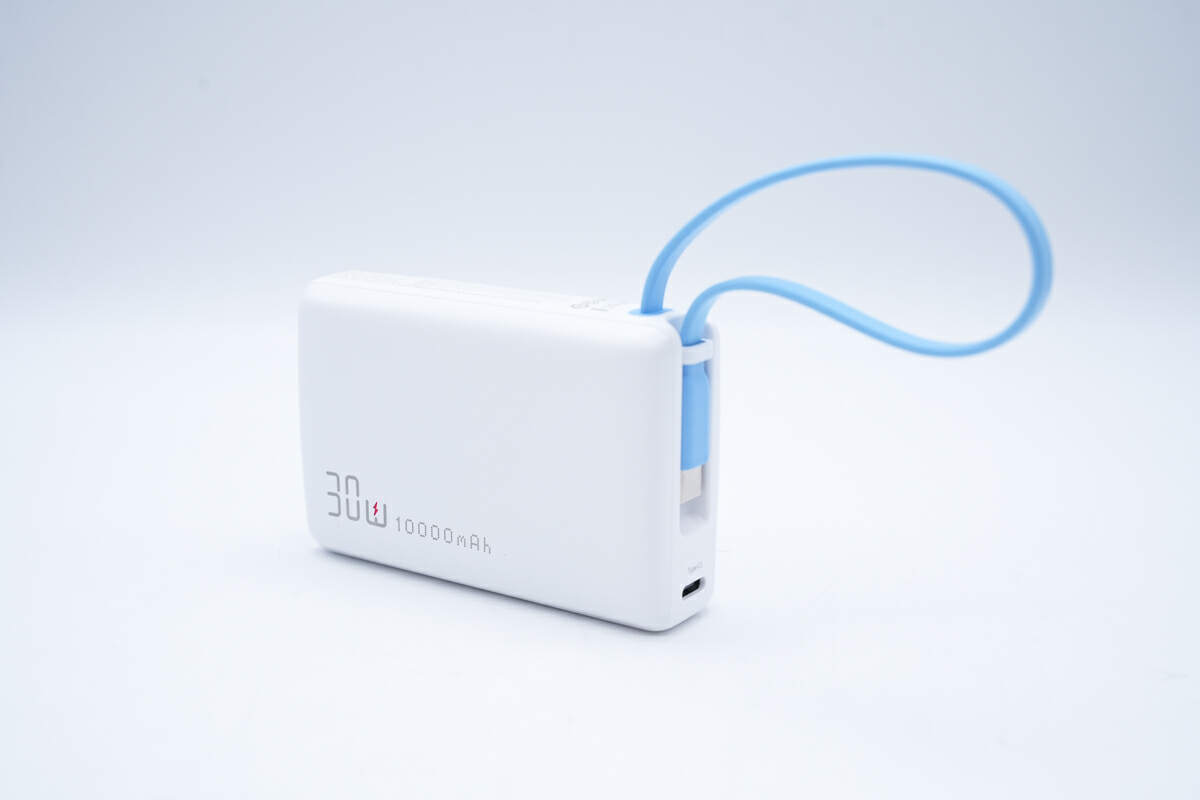

京东京造30W小电包移动电源采用白色块状设计，外壳为ABS+PC阻燃材质，机身边缘圆润，握感舒适。

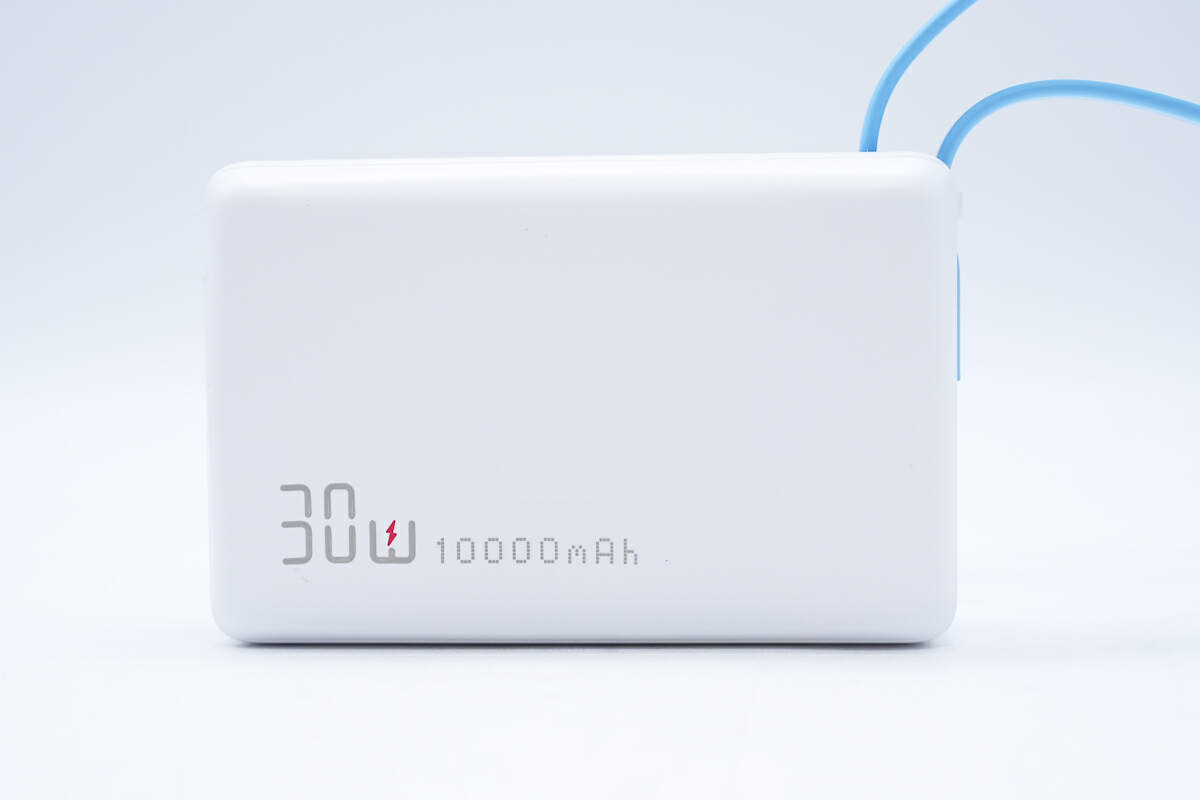

产品正面下方印刻灰色“30W，10000mAh”的最大功率和标称容量参数。

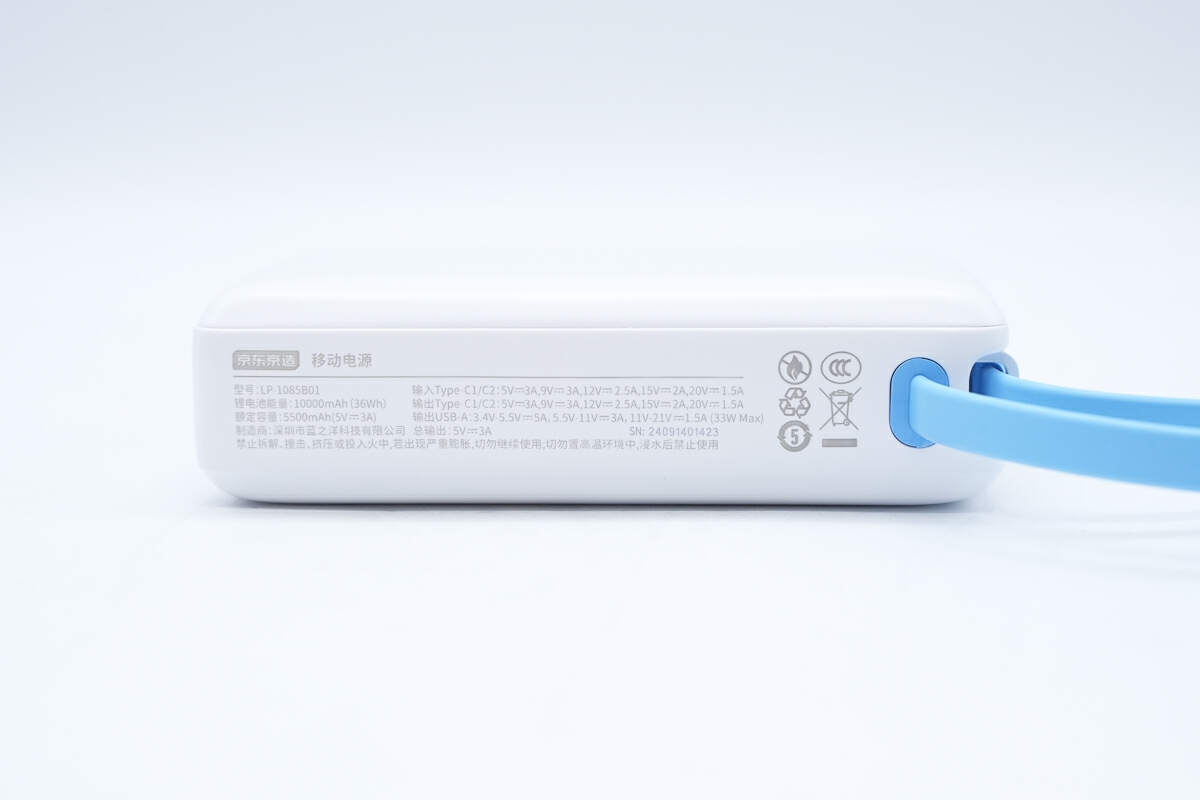

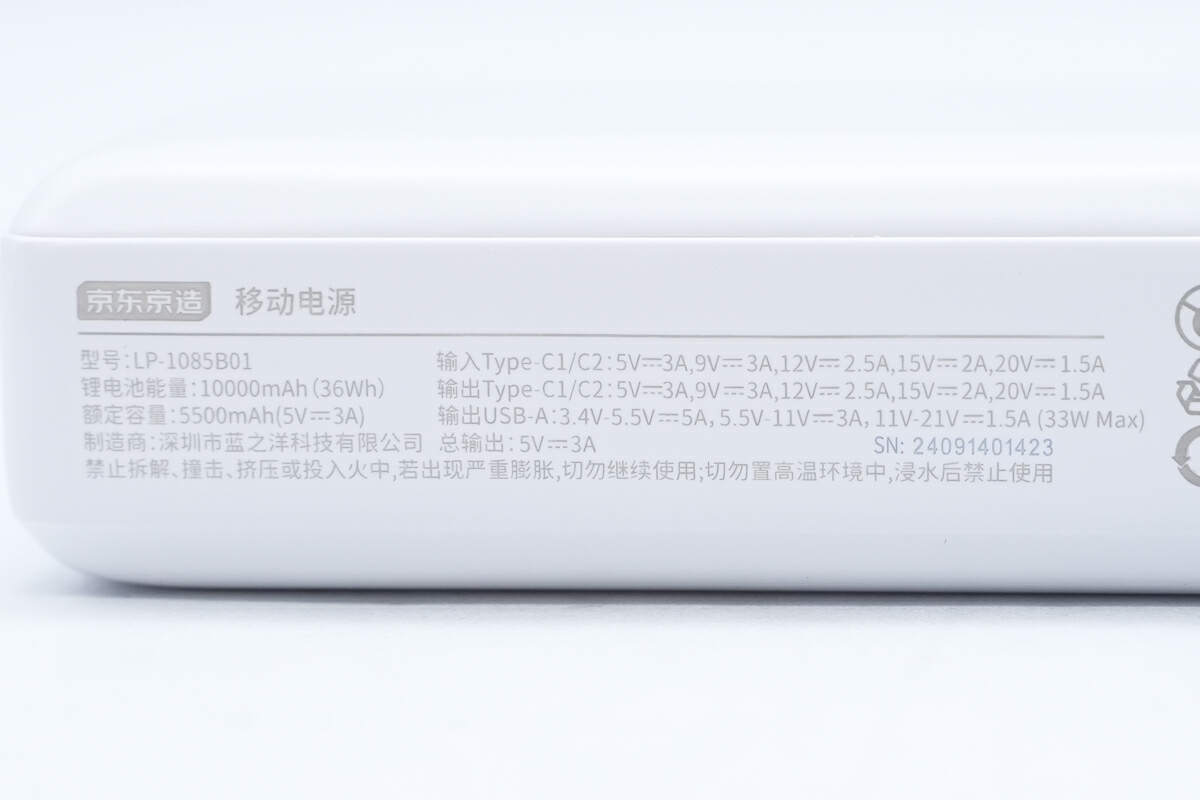

产品顶面一览，印有参数信息和安规认证标识，右侧是自带线接线处。

参数信息特写，前面已详述，此处不表。

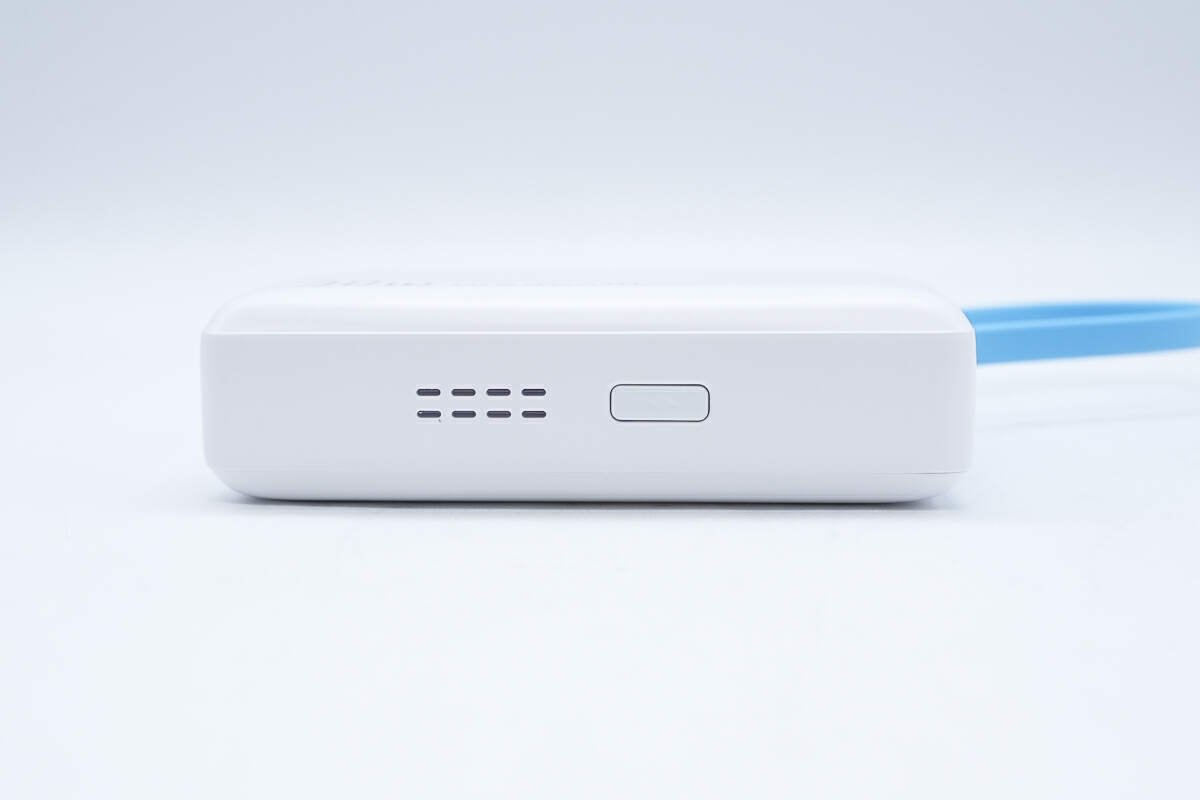

产品面有联排指示灯及开关按钮。

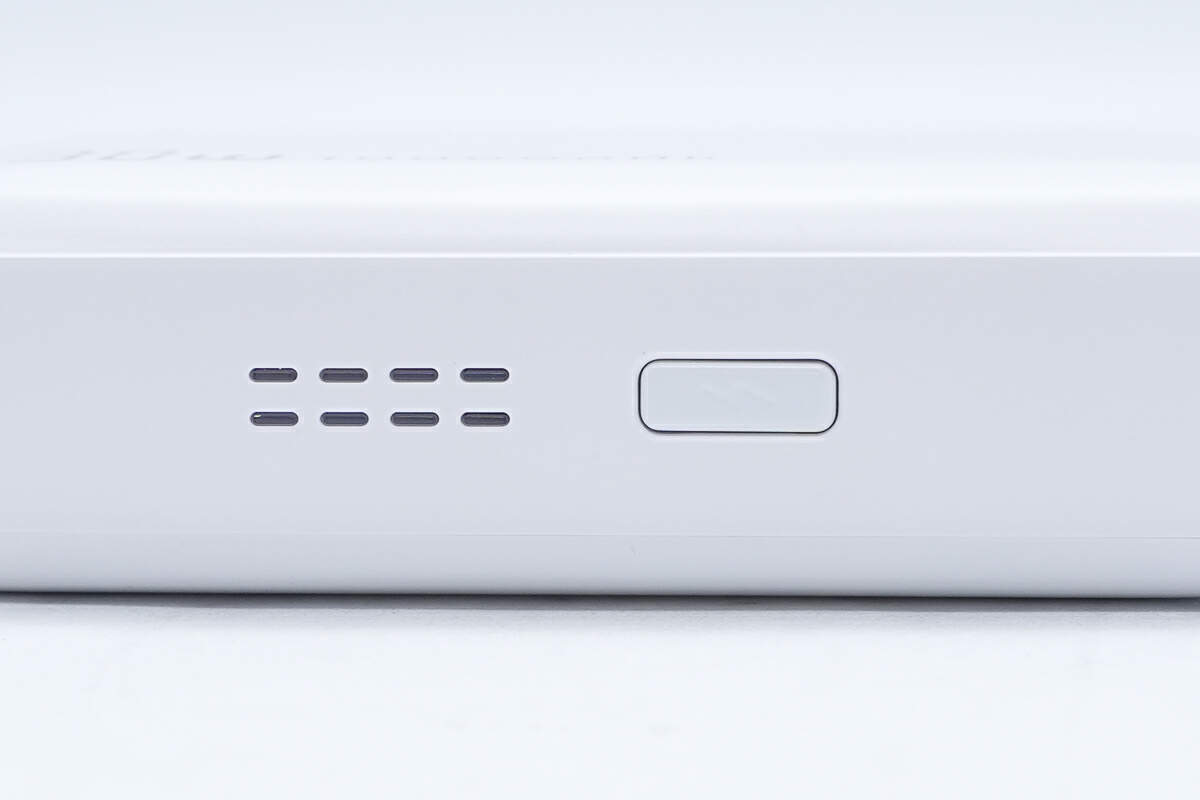

联排指示灯及开关按钮特写，指示灯4颗一排，共两排。

指示灯工作情况特写，亮水蓝色灯珠指示剩余电量。

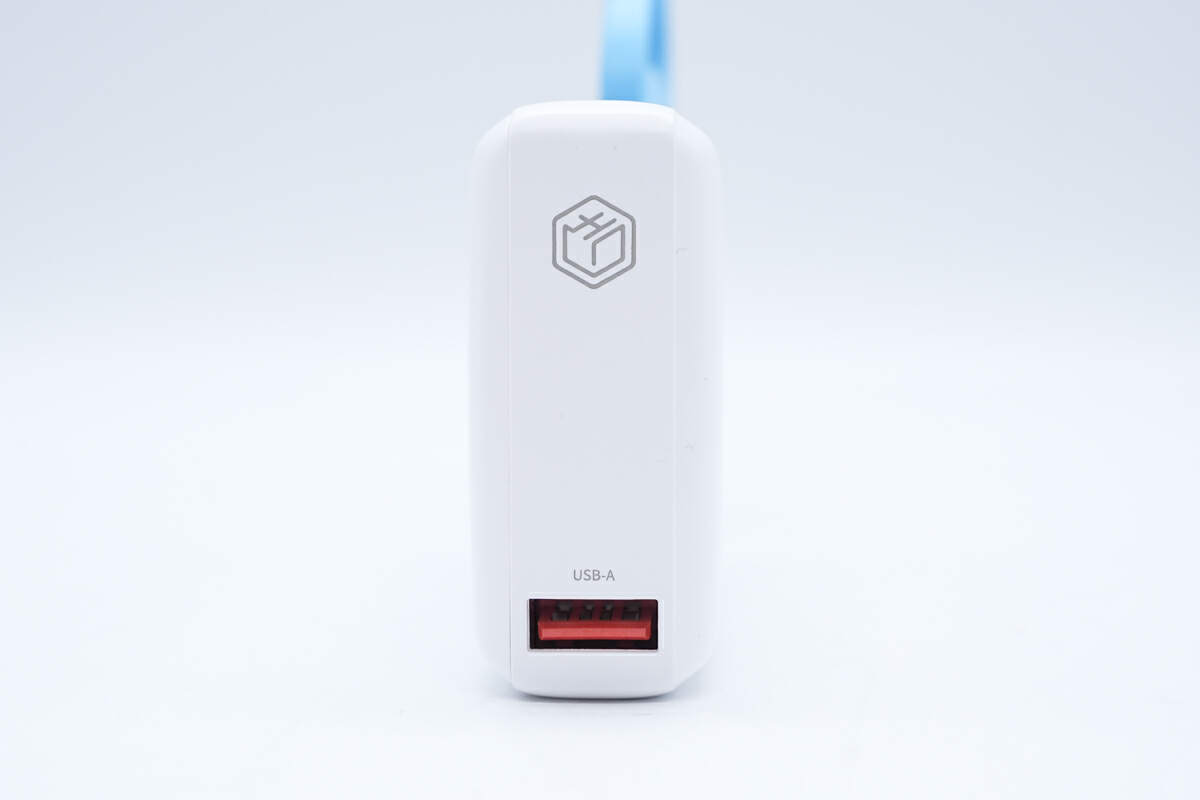

产品左侧顶部印京造logo，下方可见一个红色胶芯的USB-A接口。

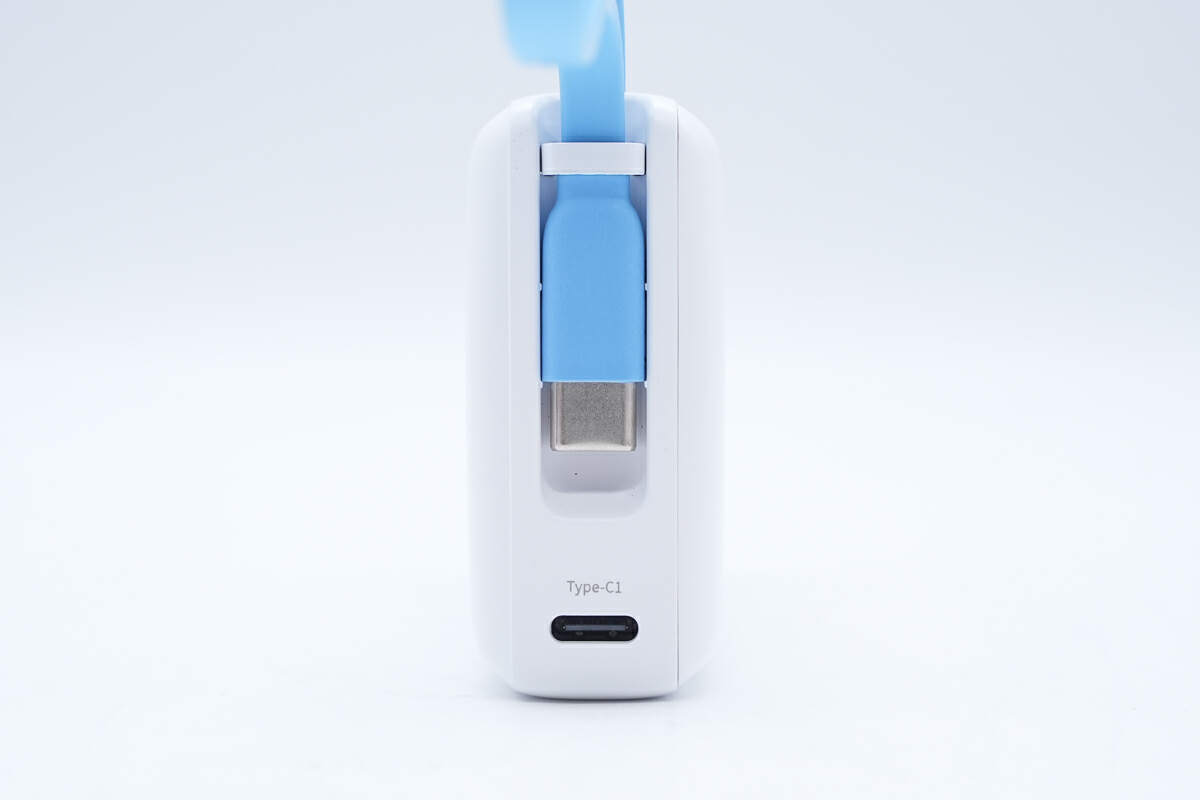

产品右侧可见自带线的端子，端子用卡口卡住，嵌在凹槽中，用时从前端拔出。下方还有一个USB-C接口。

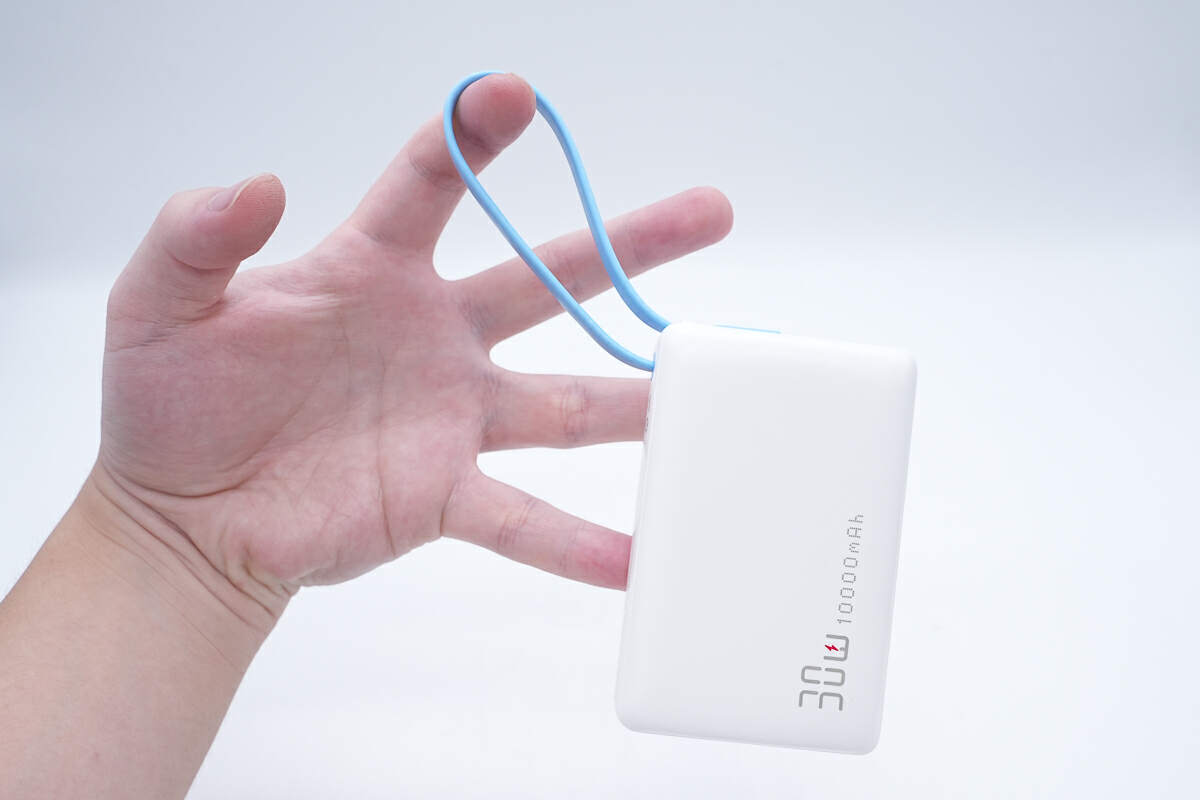

自带线用作手提环使用场景特写。

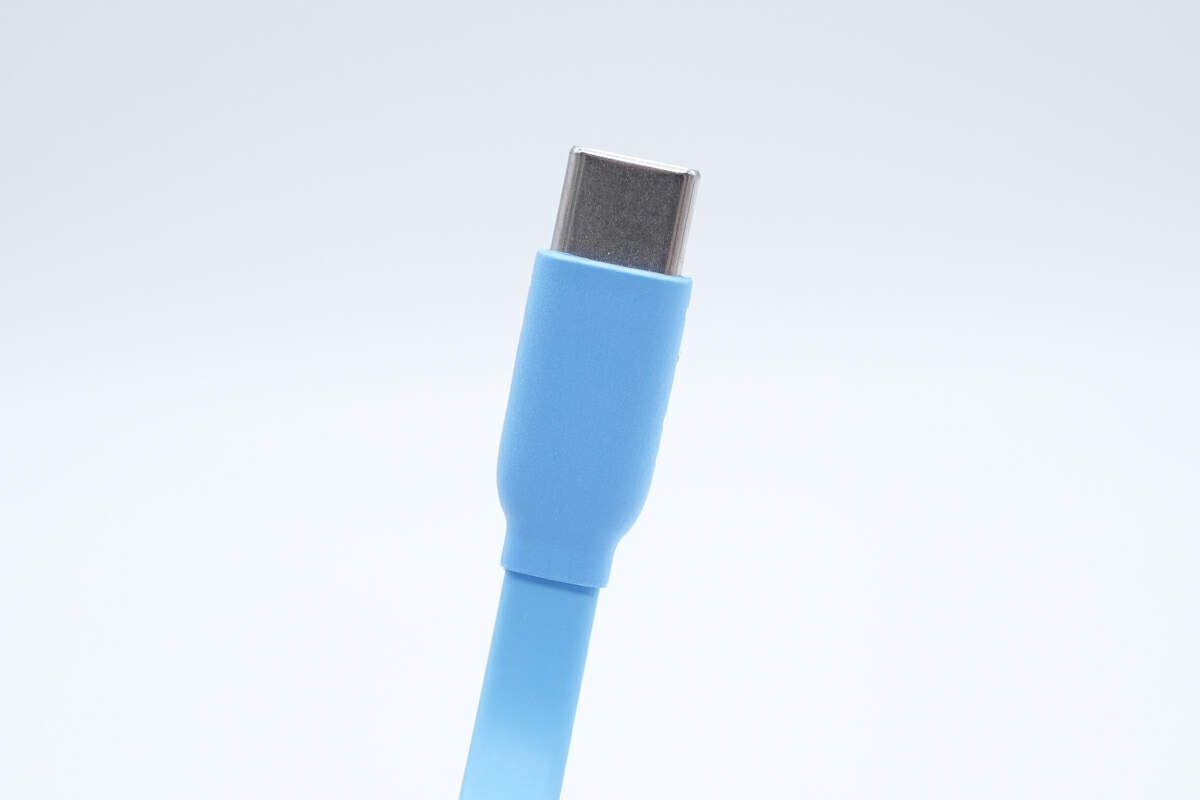

自带线端子特写，无印刻信息，自带线为蓝色注塑一体化材质。

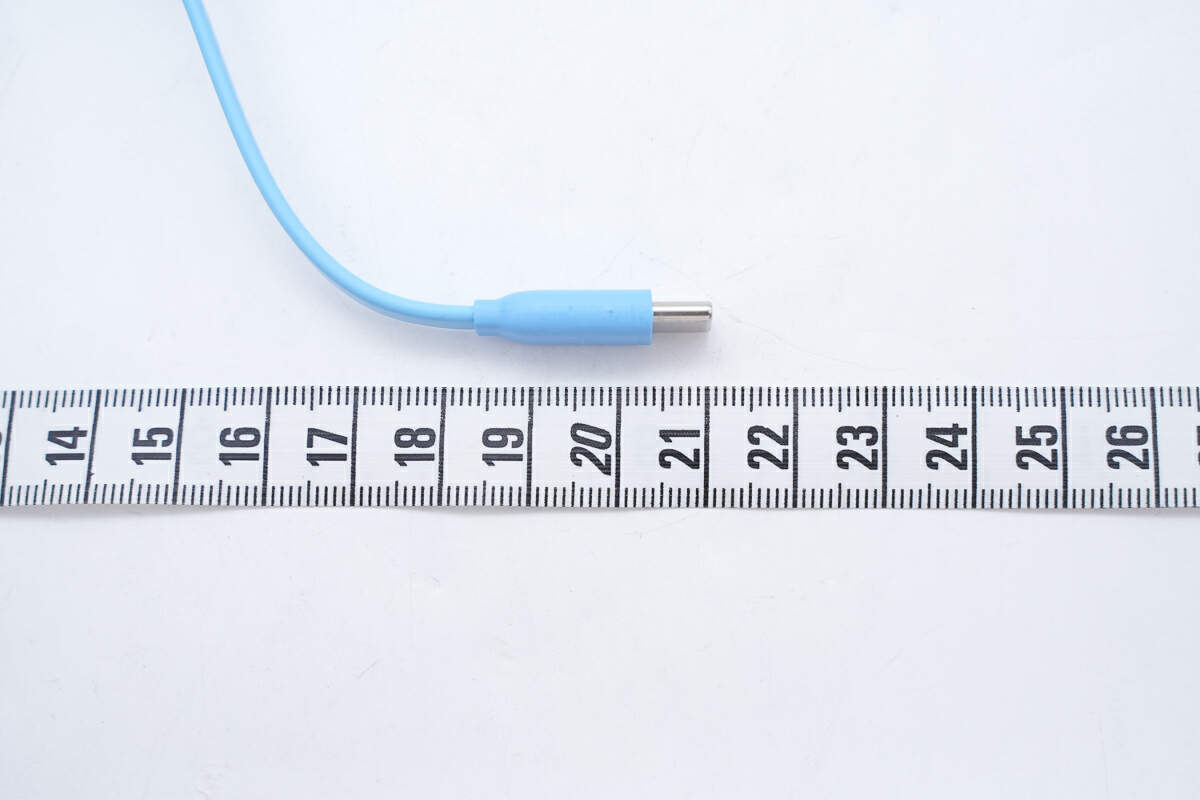

测得自带线长度为21cm。

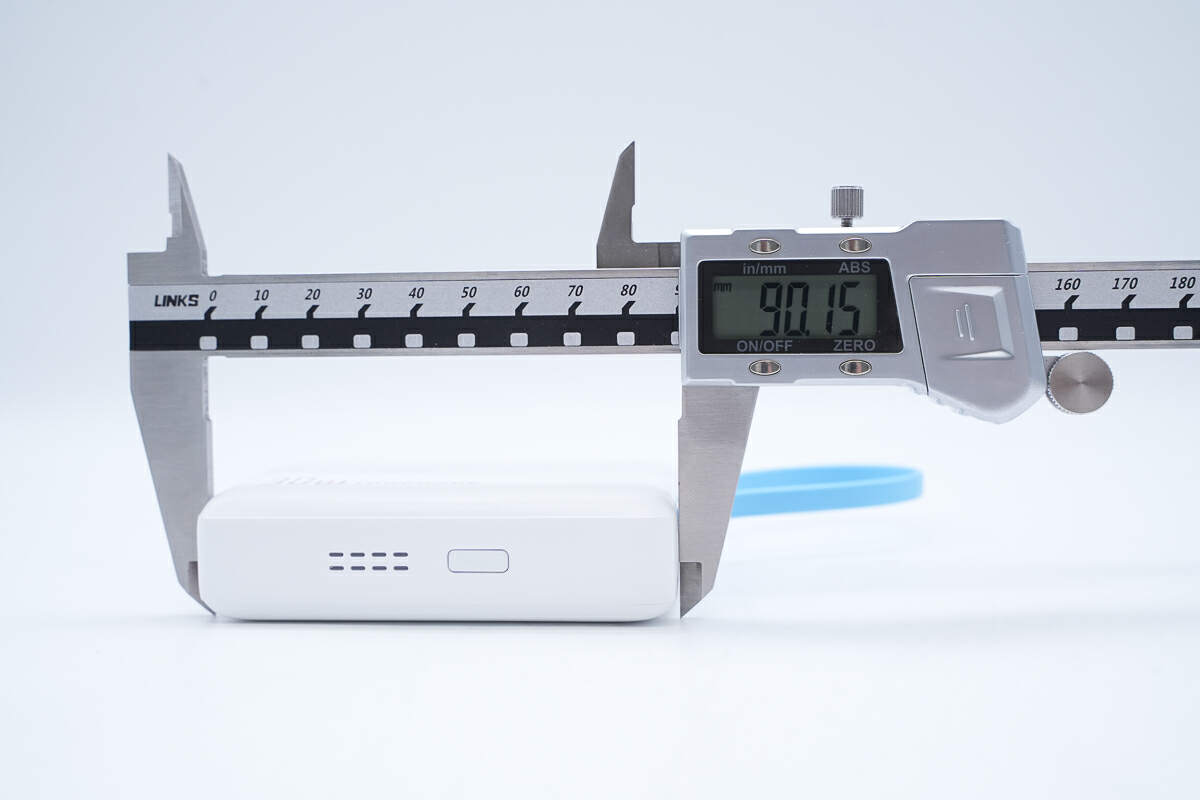

测得京东京造30W小电包移动电源长度为90.15mm。

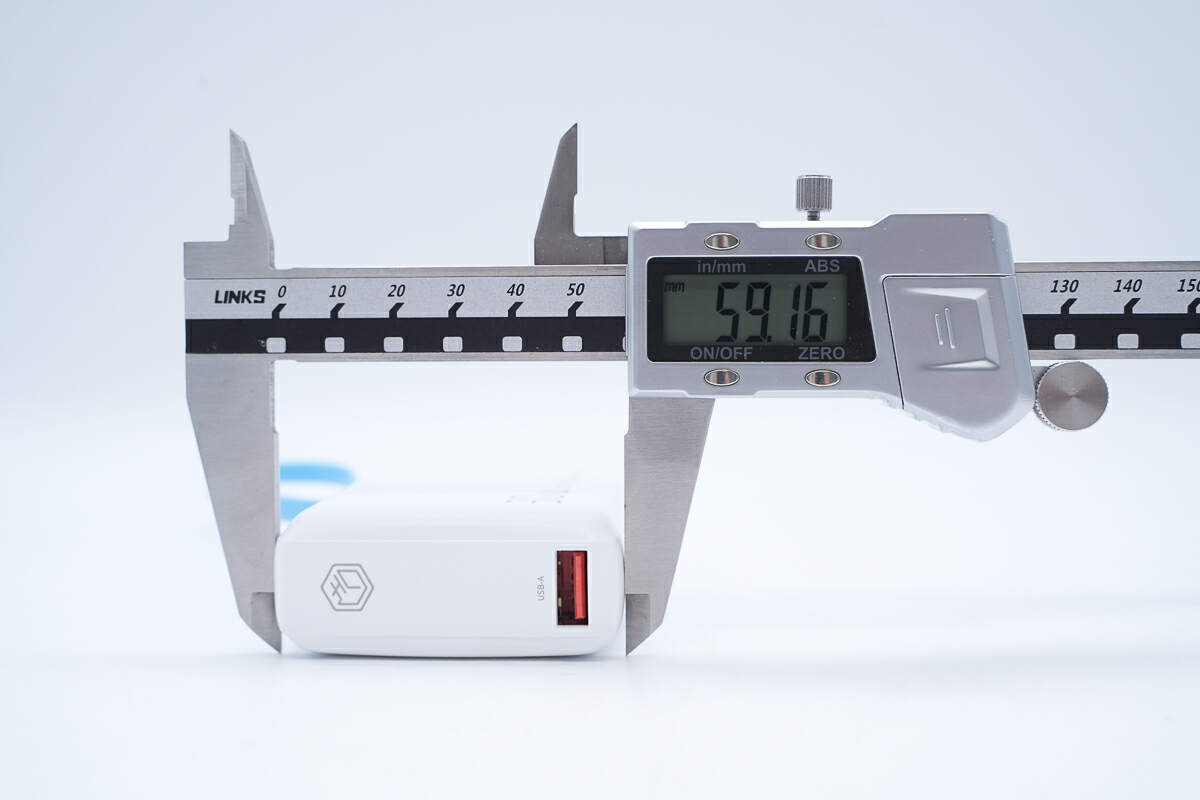

宽度为59.16mm。

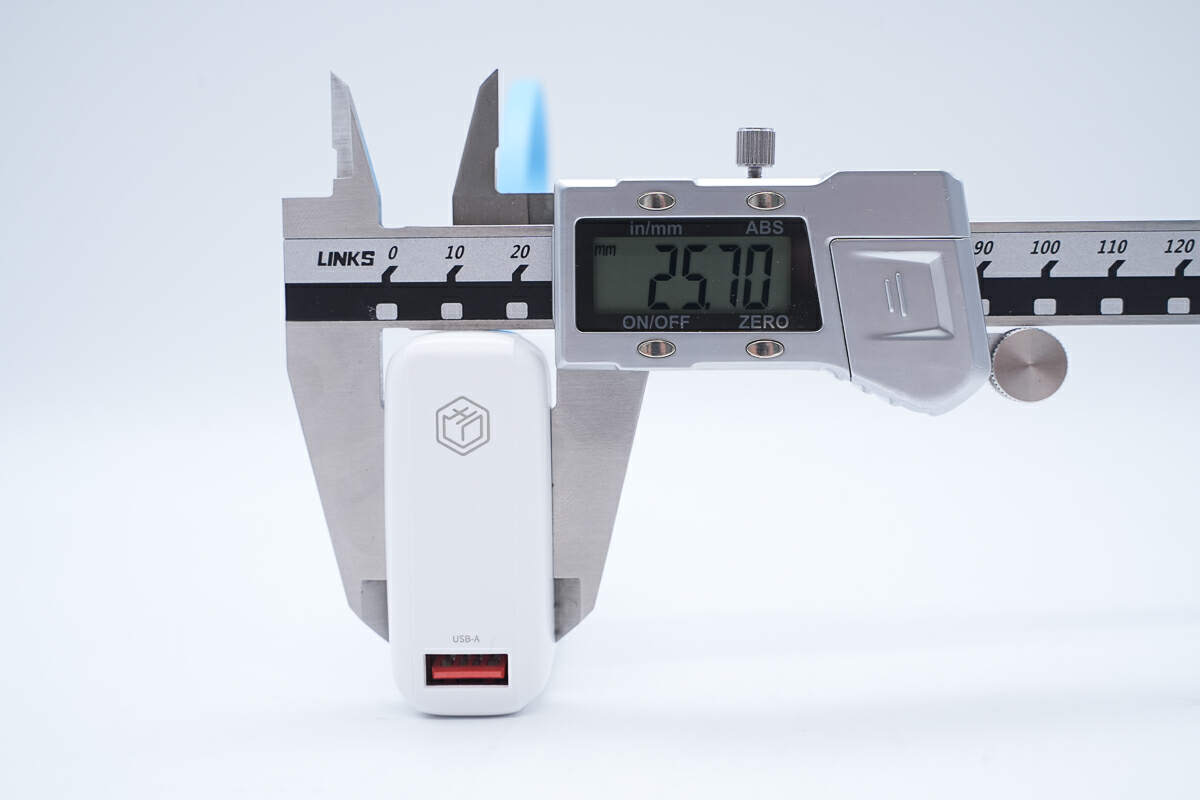

厚度为25.70mm。

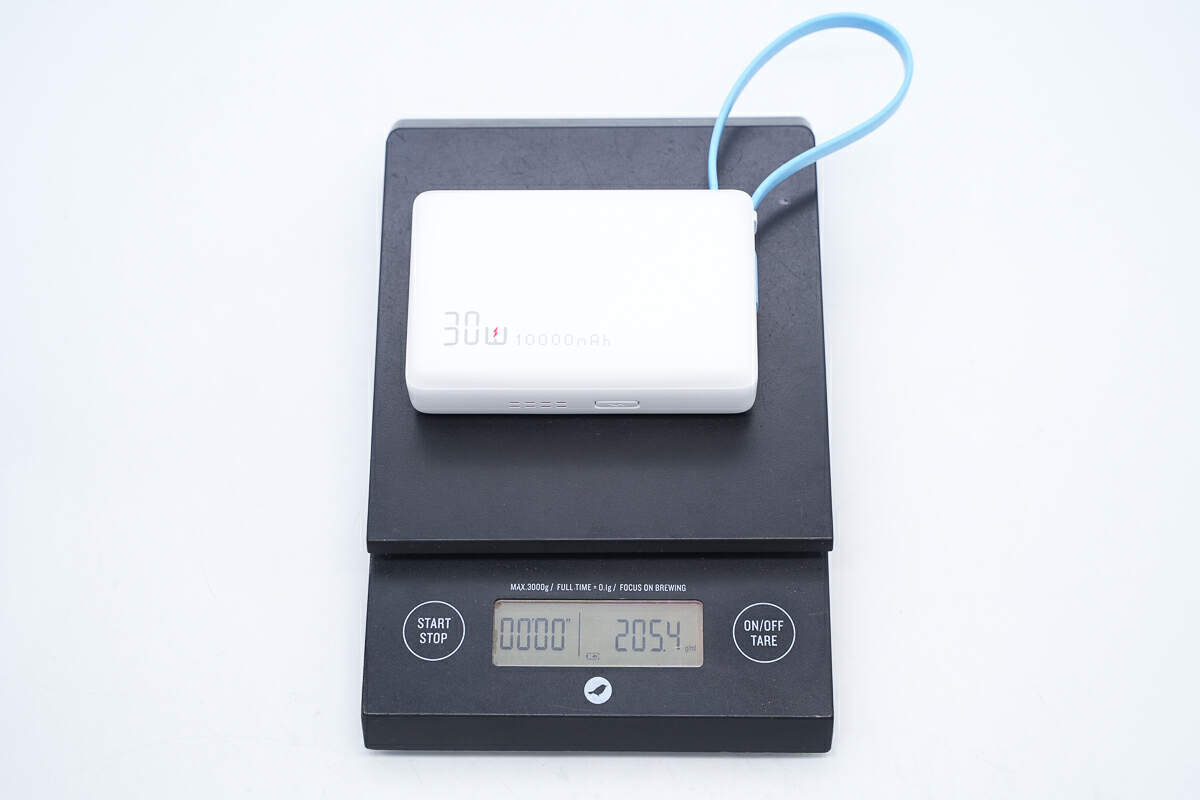

重量为205.4g。

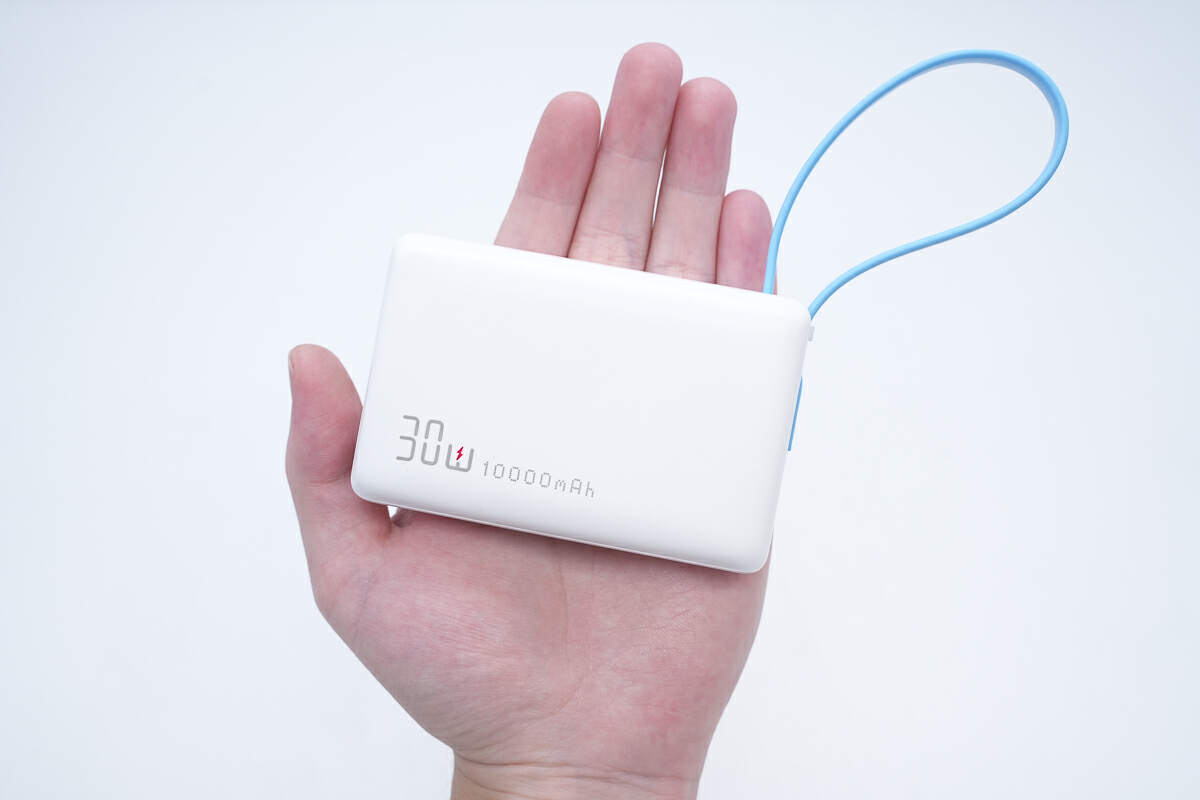

产品放在成年人掌中感受下大小。

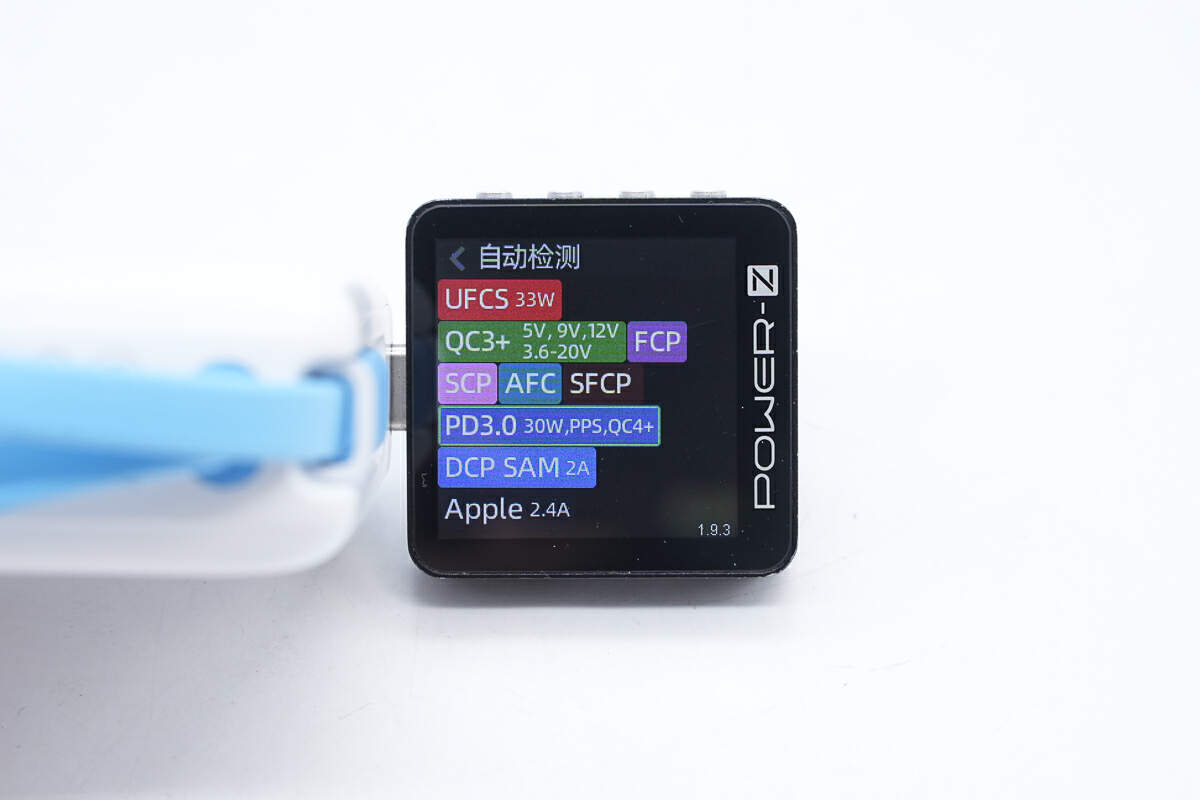

使用POWER-Z KM003C测试仪测得USB-C2支持UFCS、QC3.0、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP、SAM 2A、Apple 2.4A充电协议。

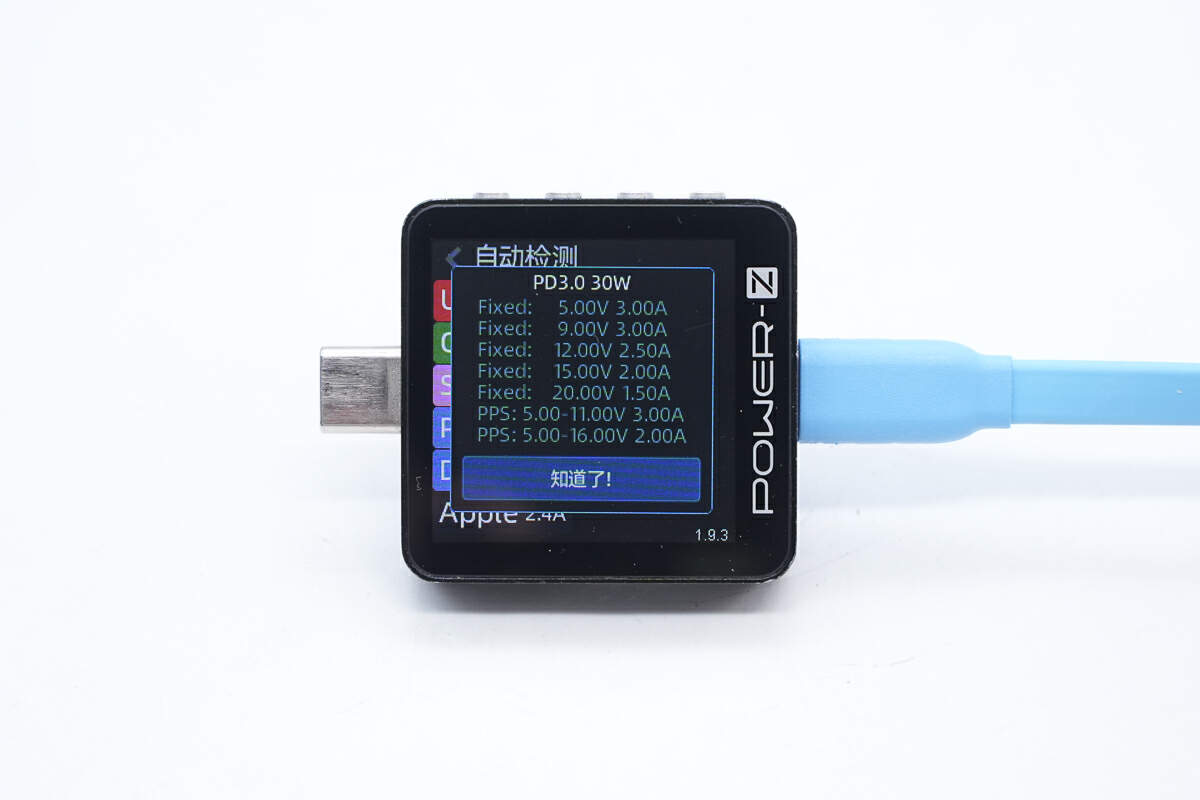

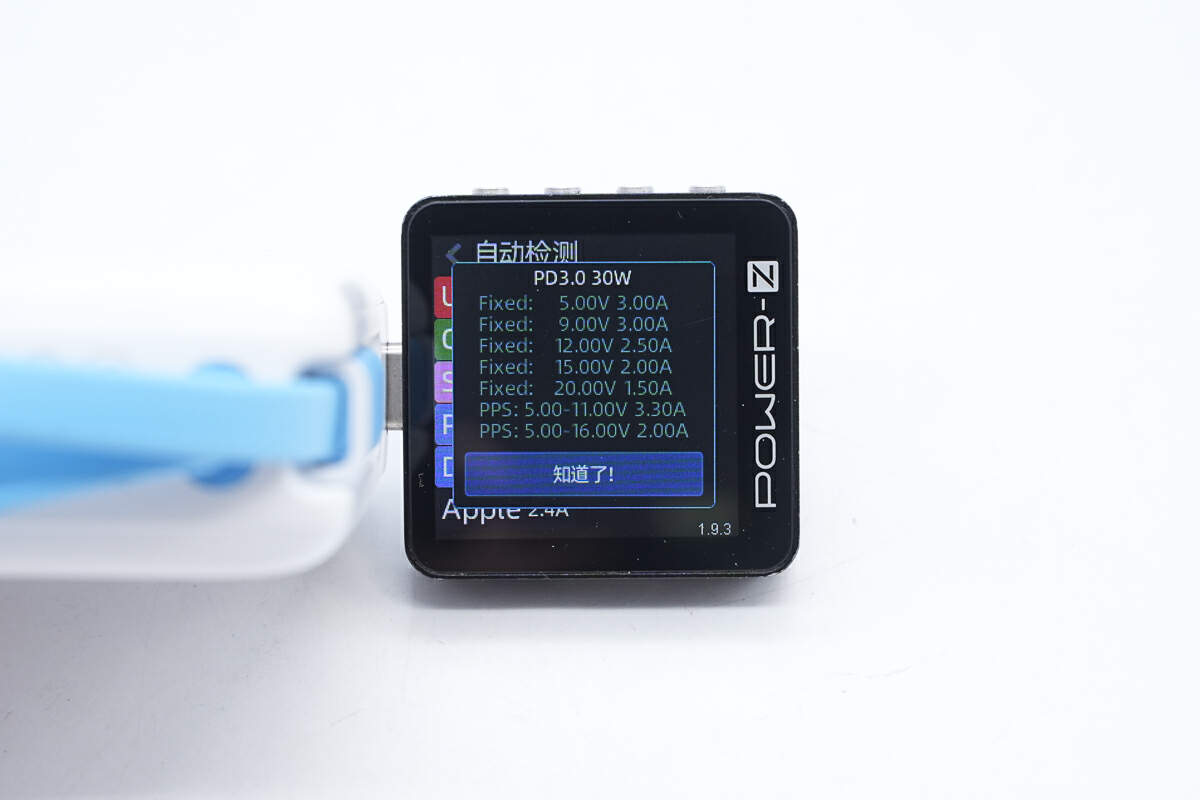

PDO报文方面USB-C2具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位和5-11V/3.3A和5-16V/2A两组PPS档位。

USCS报文方面，USB-C2具备3.4-5.5V/5A、5.5-11V/3A、11-21V/1.5A三组档位。

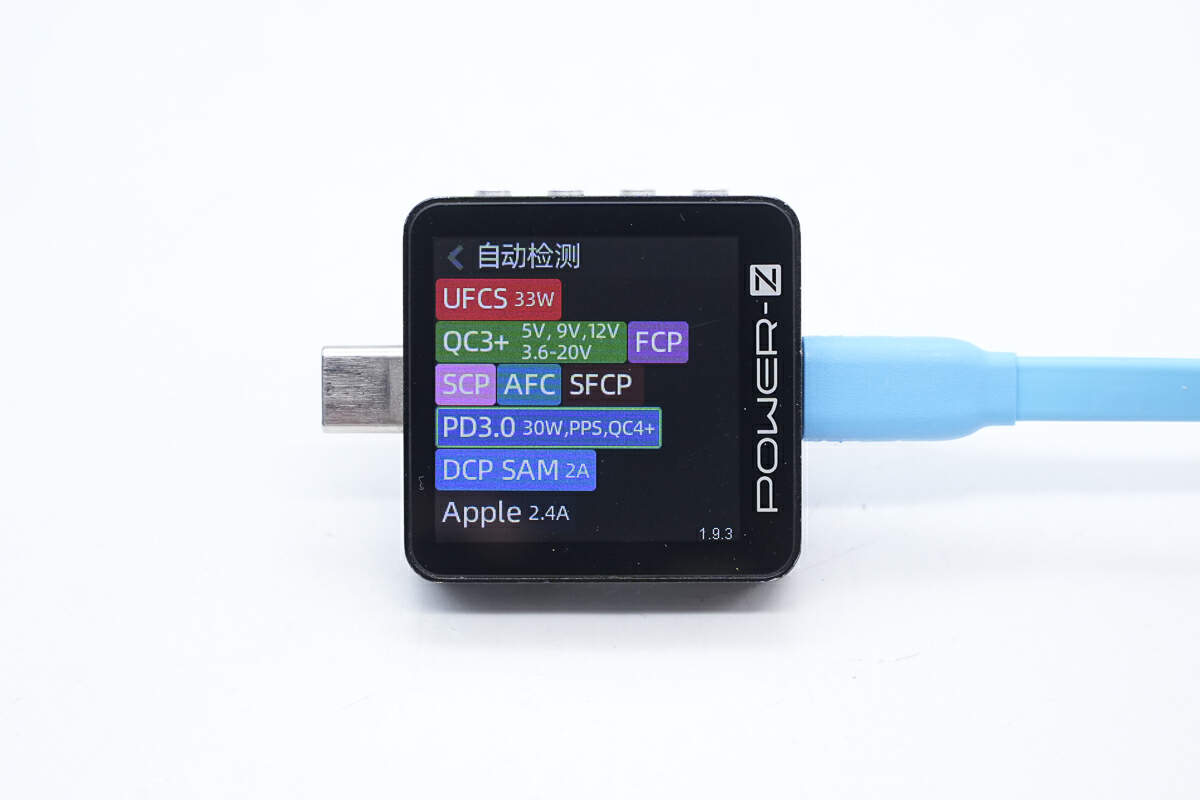

测得自带线C1支持的快充协议与USB-C2相同。

自带线C1的PDO报文也与USB-C2一致。

自带线C1的UFCS充电档位也与USB-C2一致。

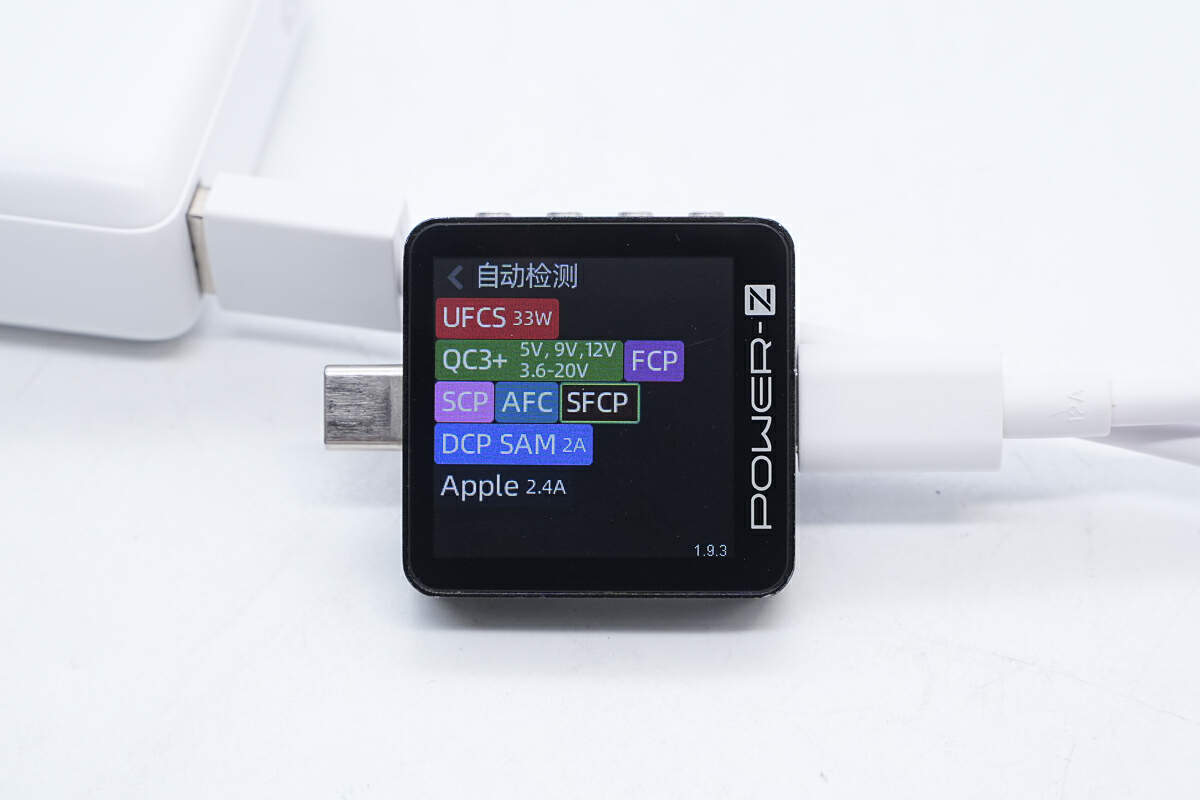

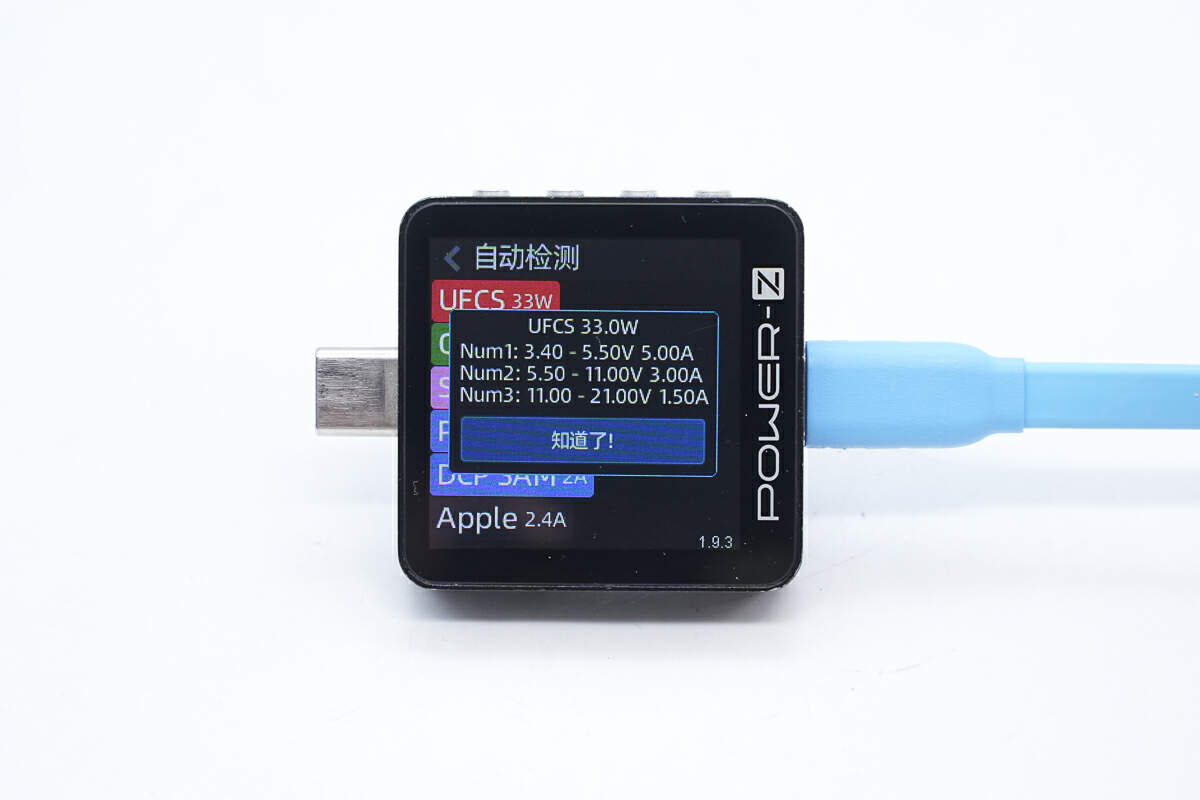

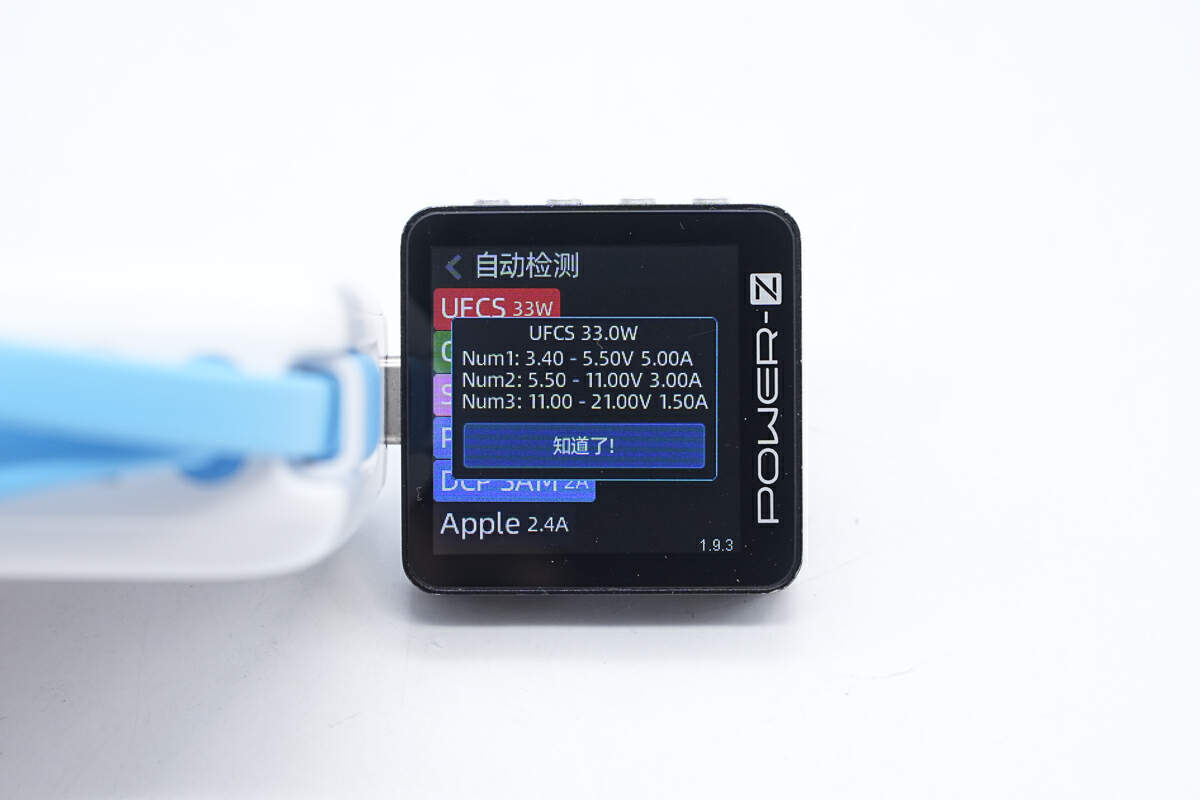

使用POWER-Z KM003C测试仪测得USB-A支持UFCS、QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

京东京造30W小电包移动电源拆解

然后，我们来看京东京造30W小电包移动电源的内部结构和用料。

首先，沿着壳体缝隙拆开移动电源盖板。

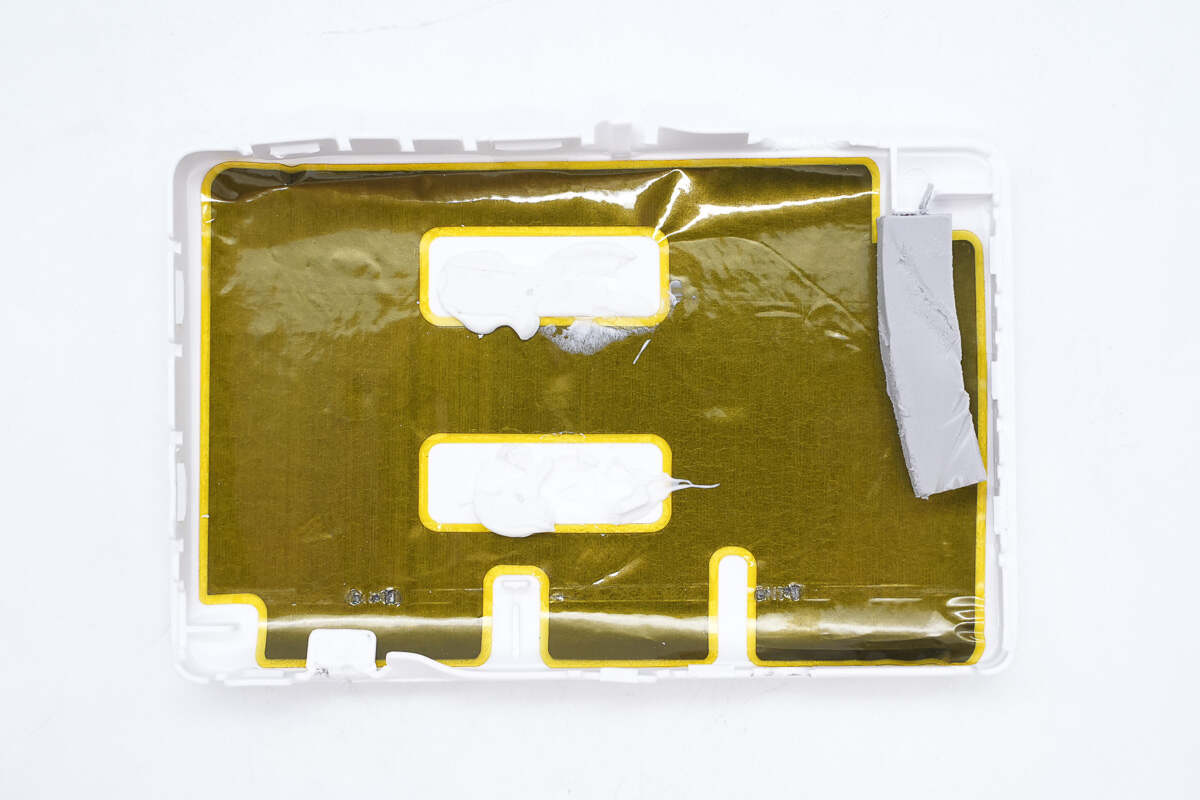

盖板内部情况一览，覆盖整面的泡棉用于缓冲保护，外贴高温胶带粘紧，与自带线线芯接触面填硅胶散热。

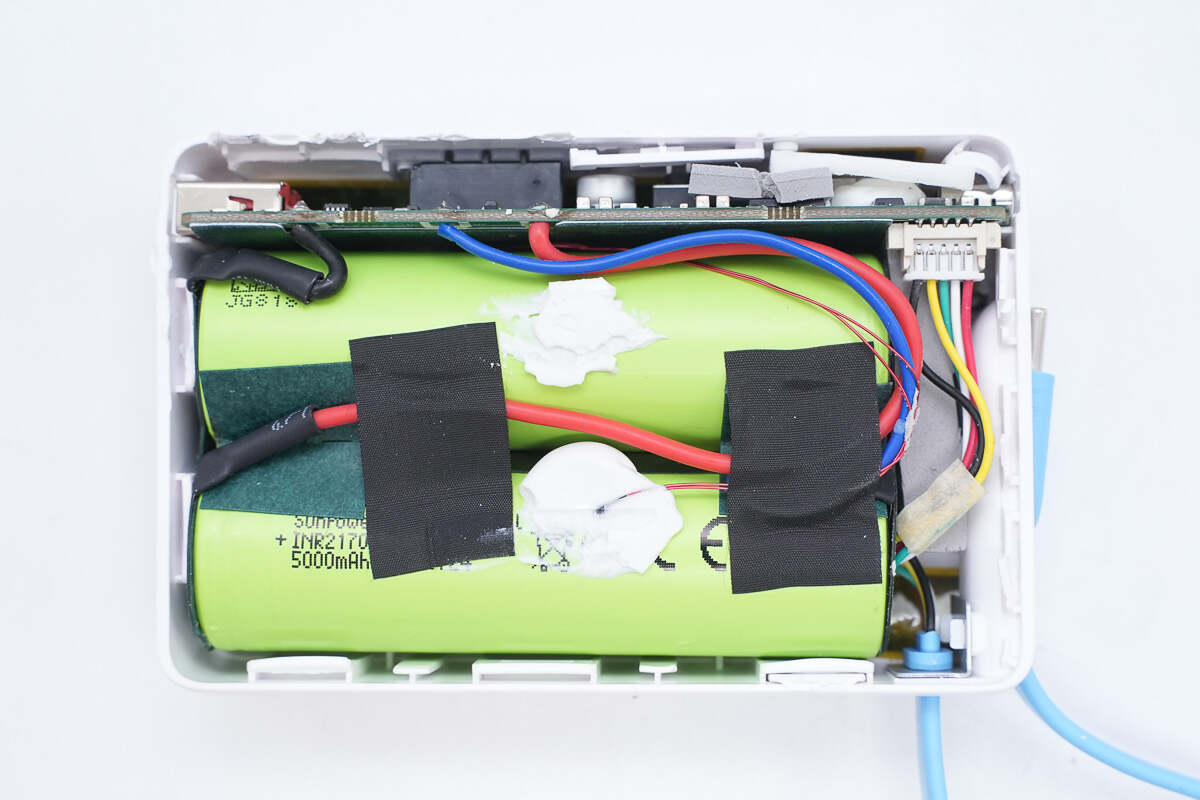

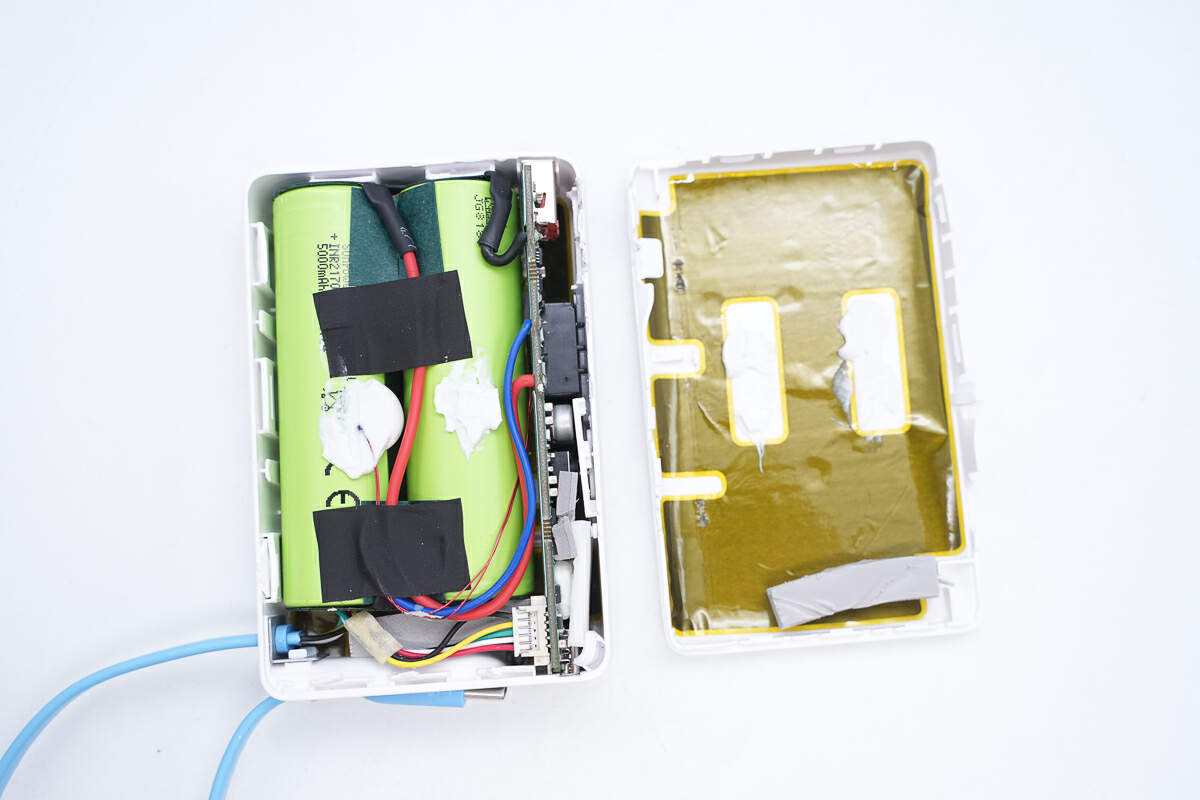

壳体内部结构一览。

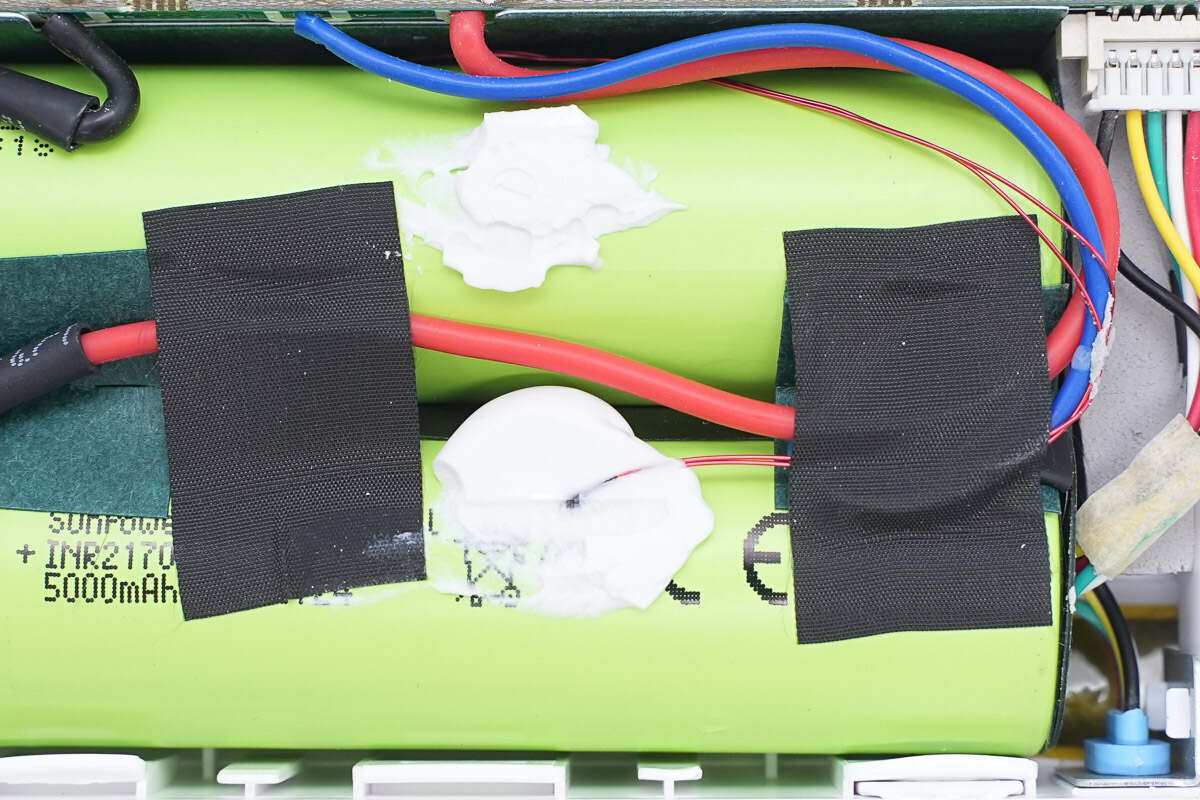

电池组输出导线用高温胶布粘紧。

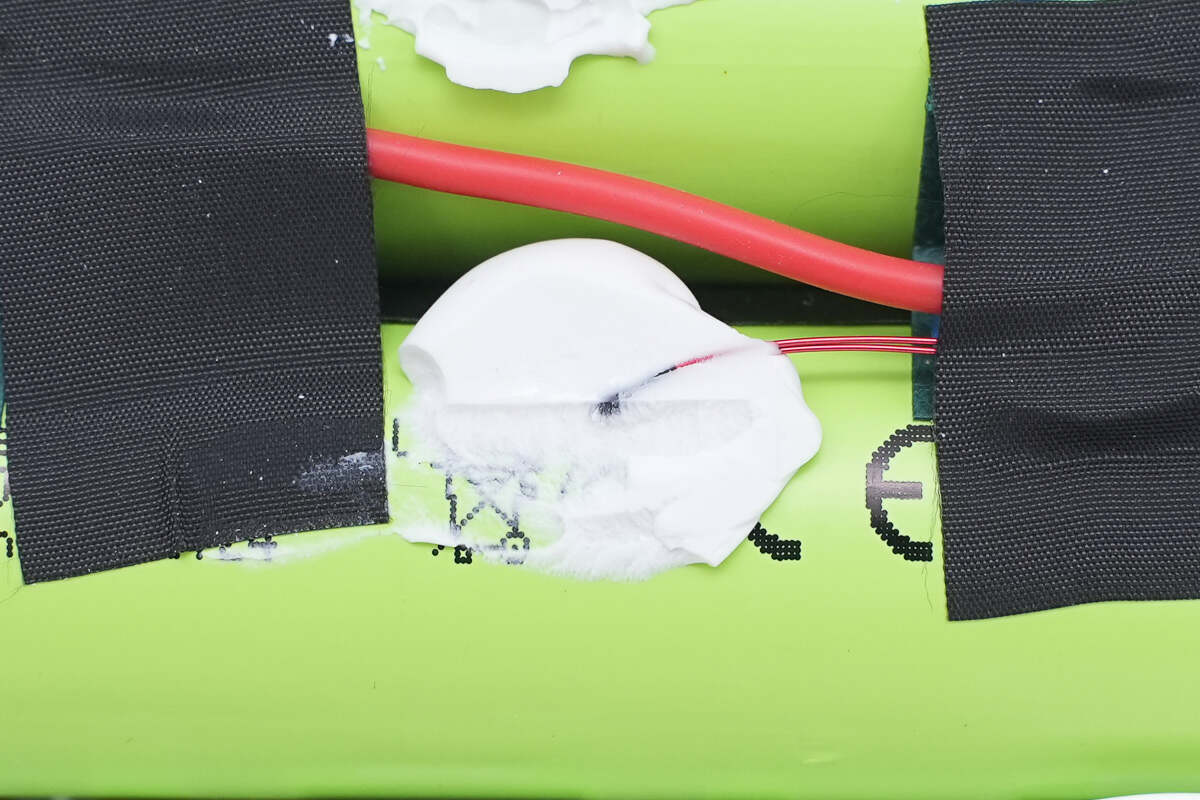

一颗热敏电阻被打胶贴于电芯，用于温度监测。

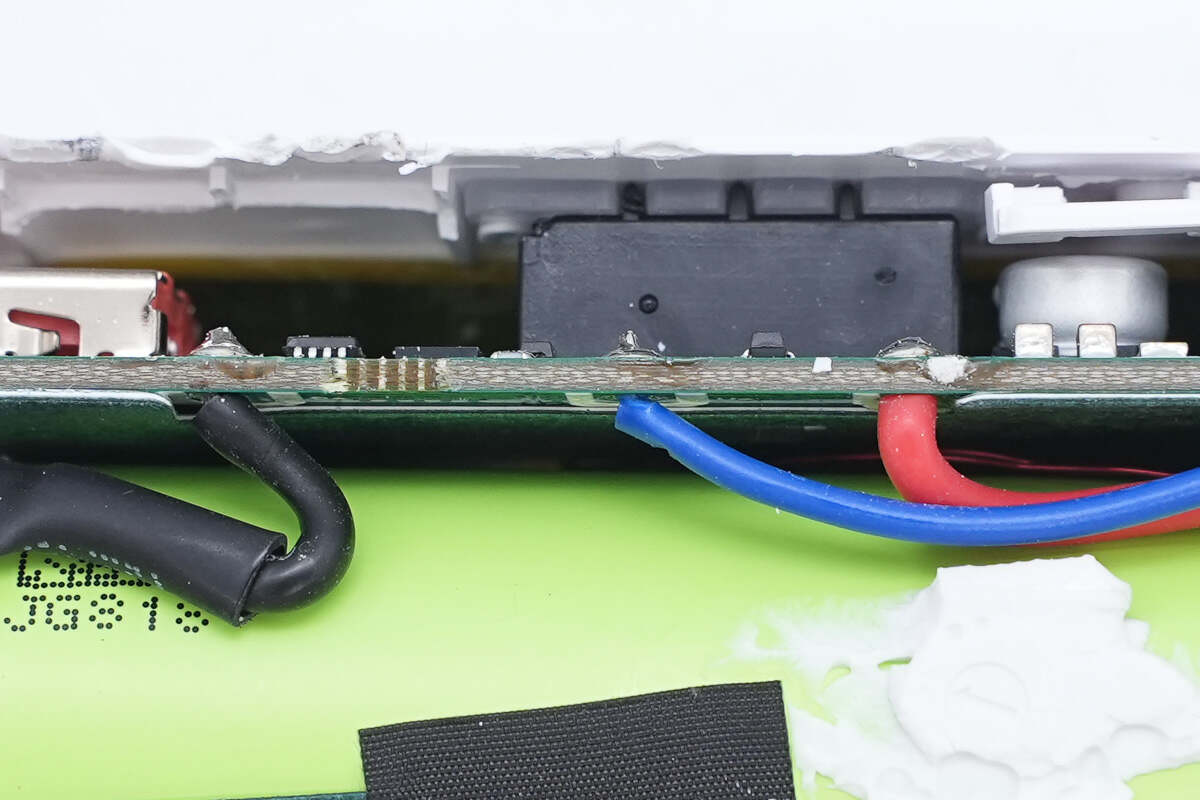

正负极导线在PCBA模块上的焊点特写。

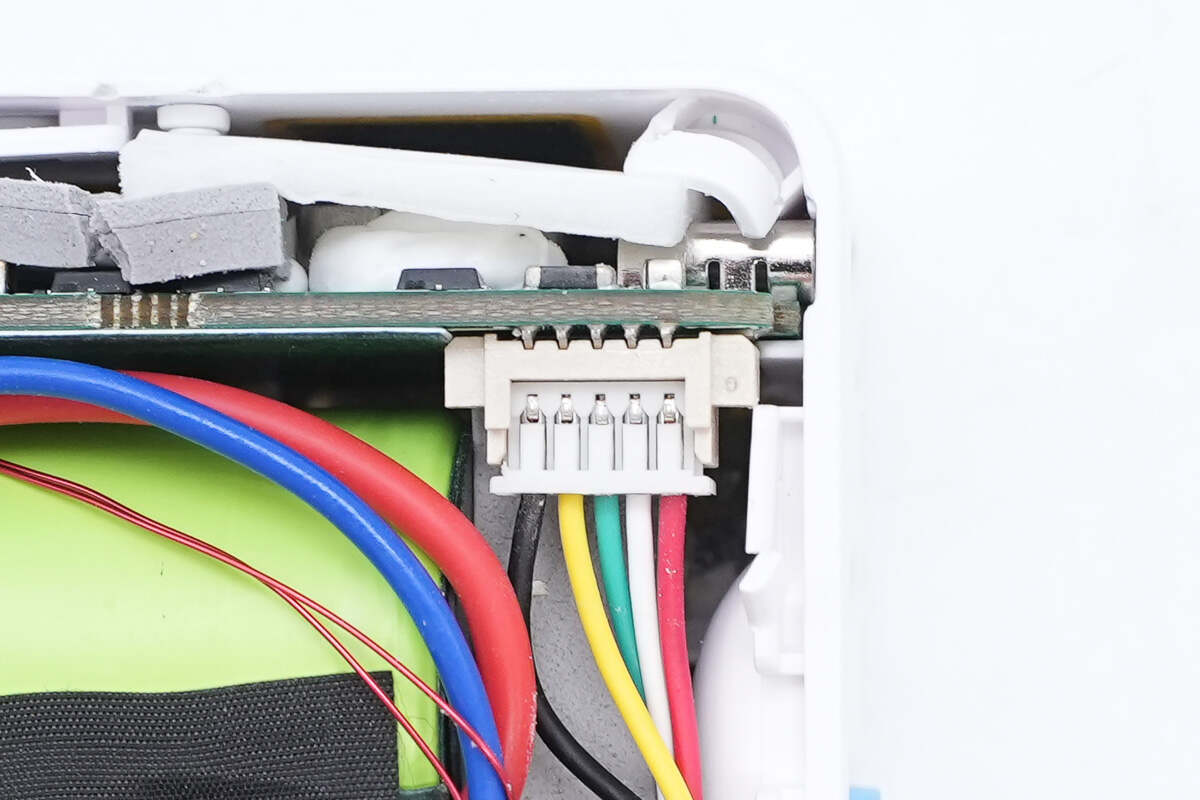

自带线线芯插座特写。

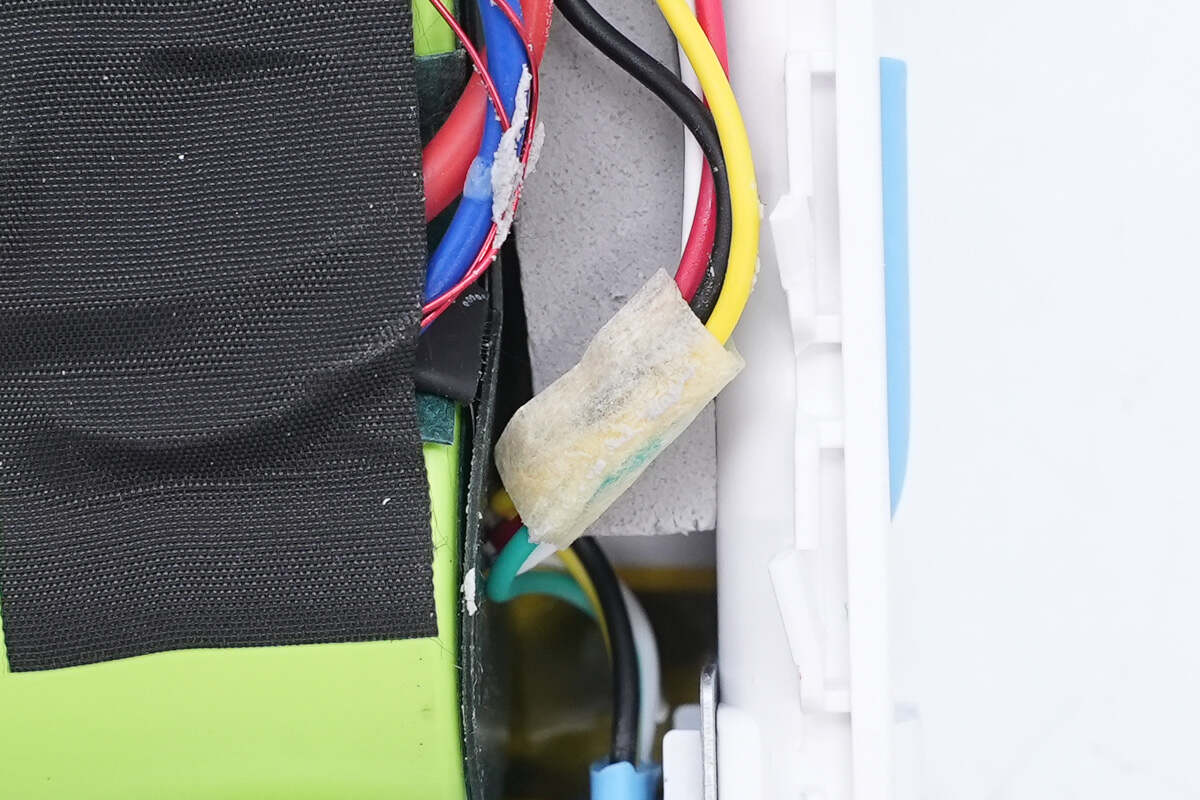

线芯用绝缘纸收束，防止散落。

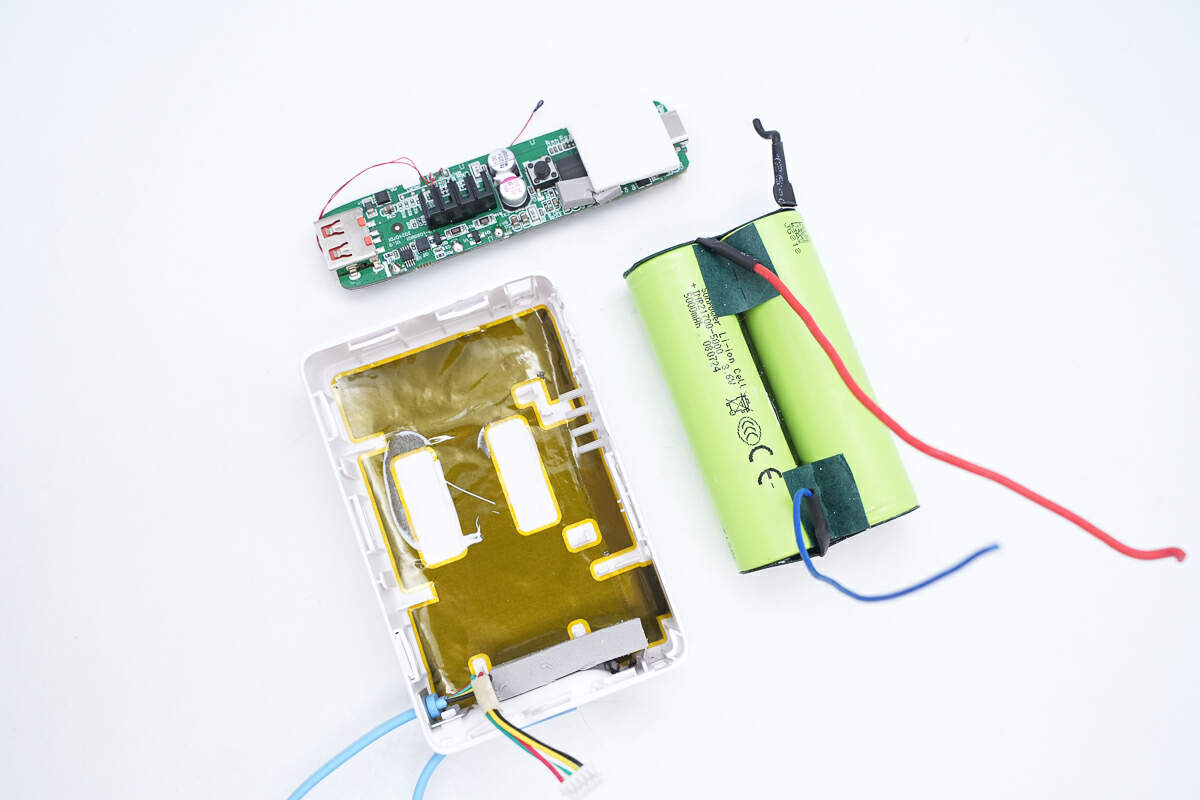

断开PCBA模块和电池组的导线连接，将它们从壳体中取出。

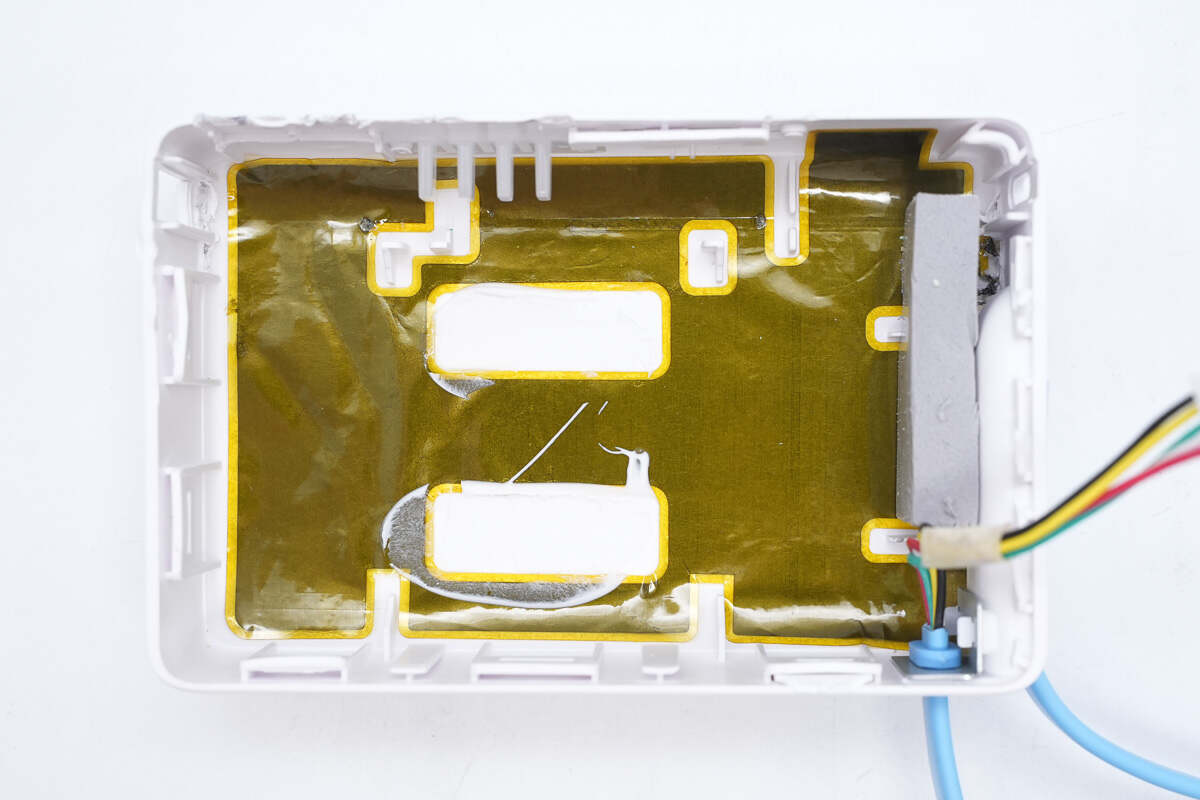

壳体内部情况一览，同样贴泡棉保护，外贴高温胶带。侧方电池组与壳体缝隙塞硅胶

散热硅胶特写，加强散热。

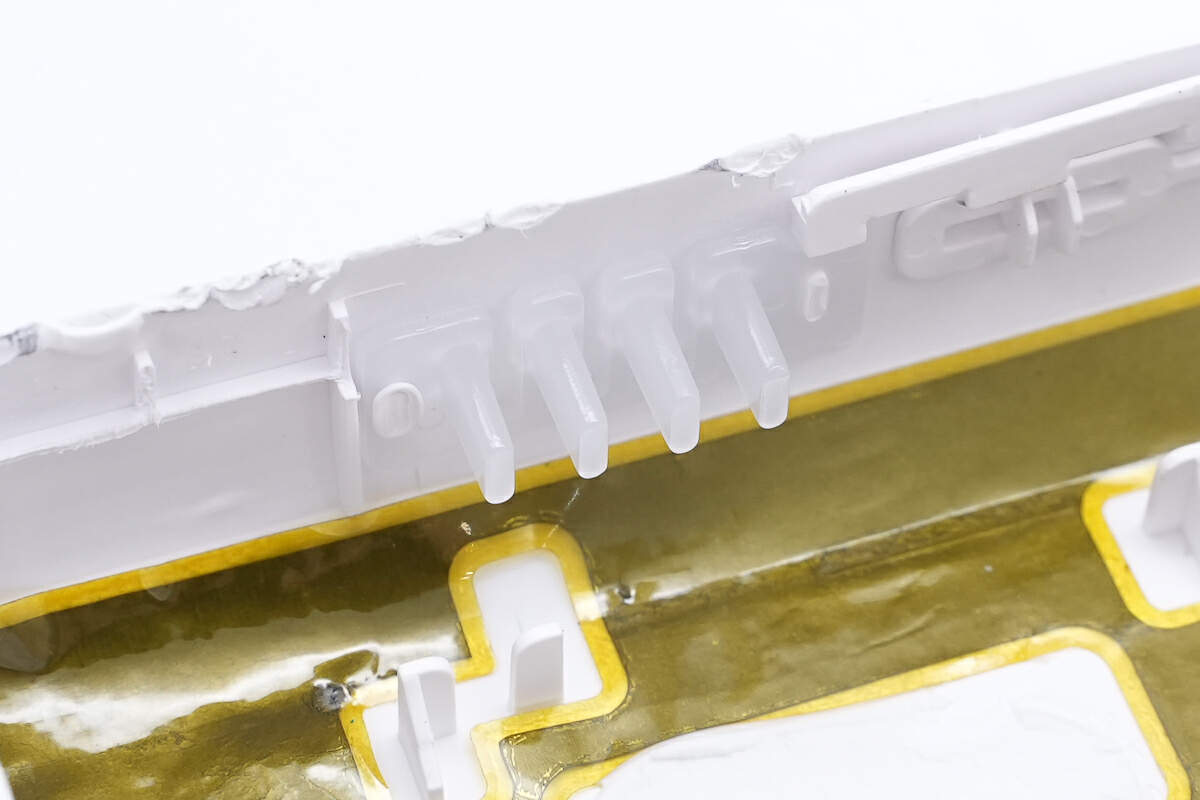

连接LED灯珠的导光柱特写。

再来看电池组。

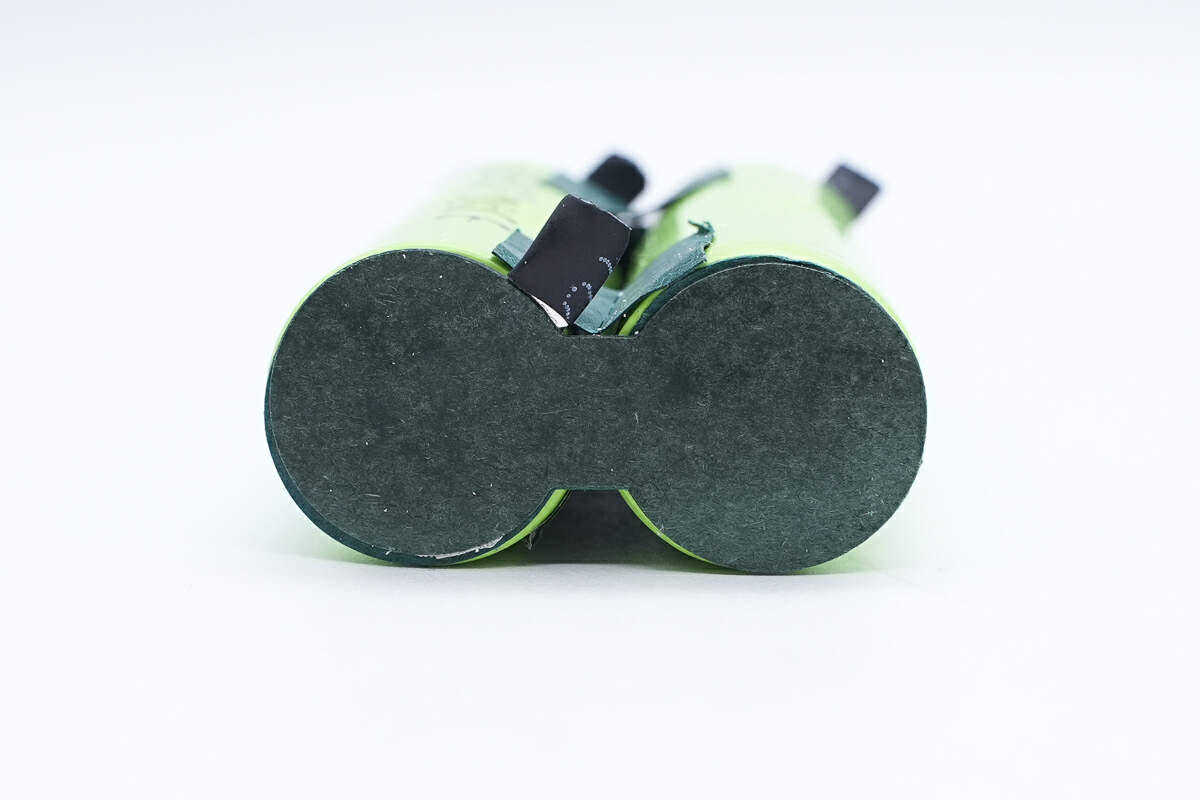

电池组极耳处贴青稞纸绝缘。

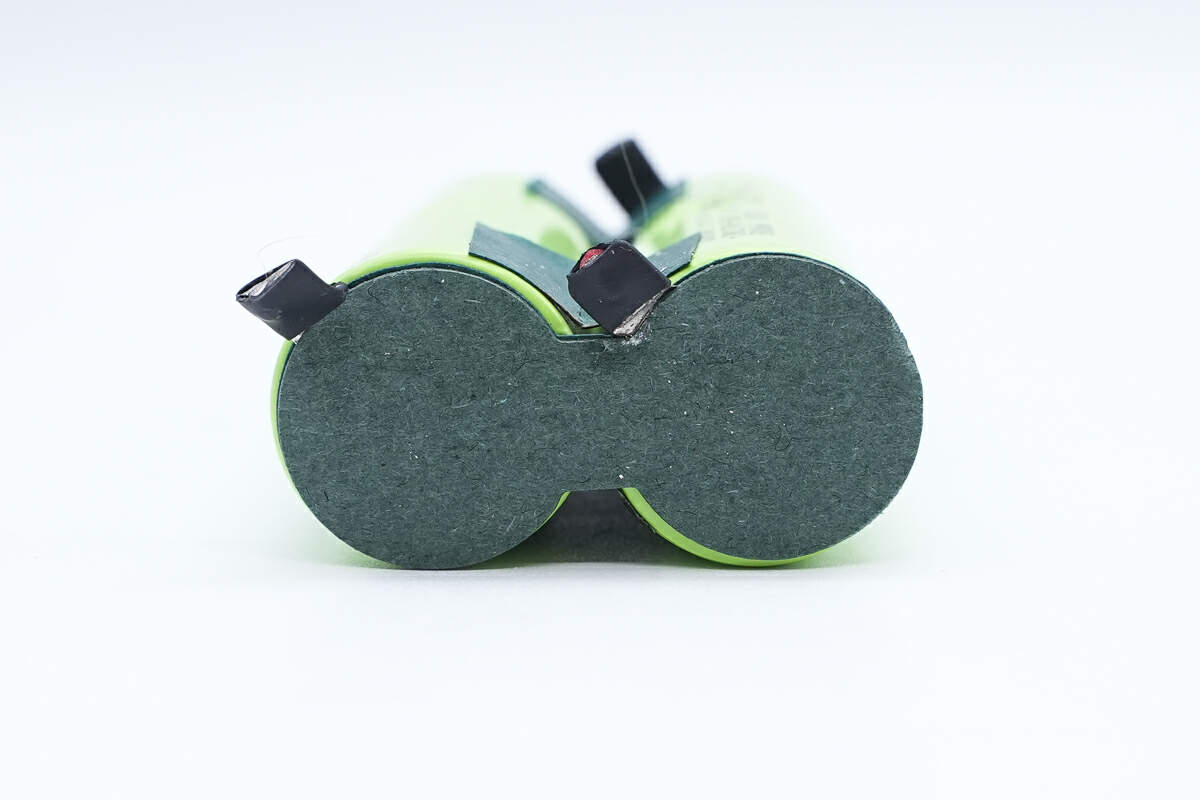

另一头同样贴有青稞纸。

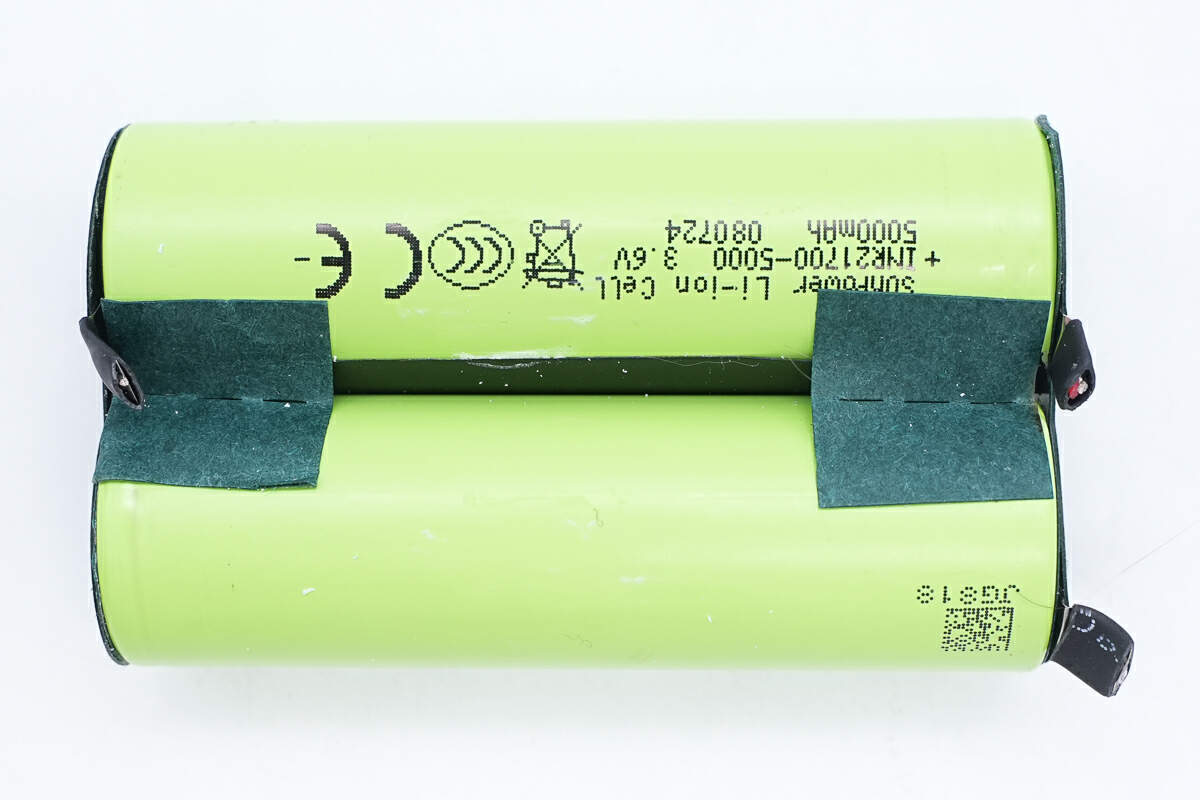

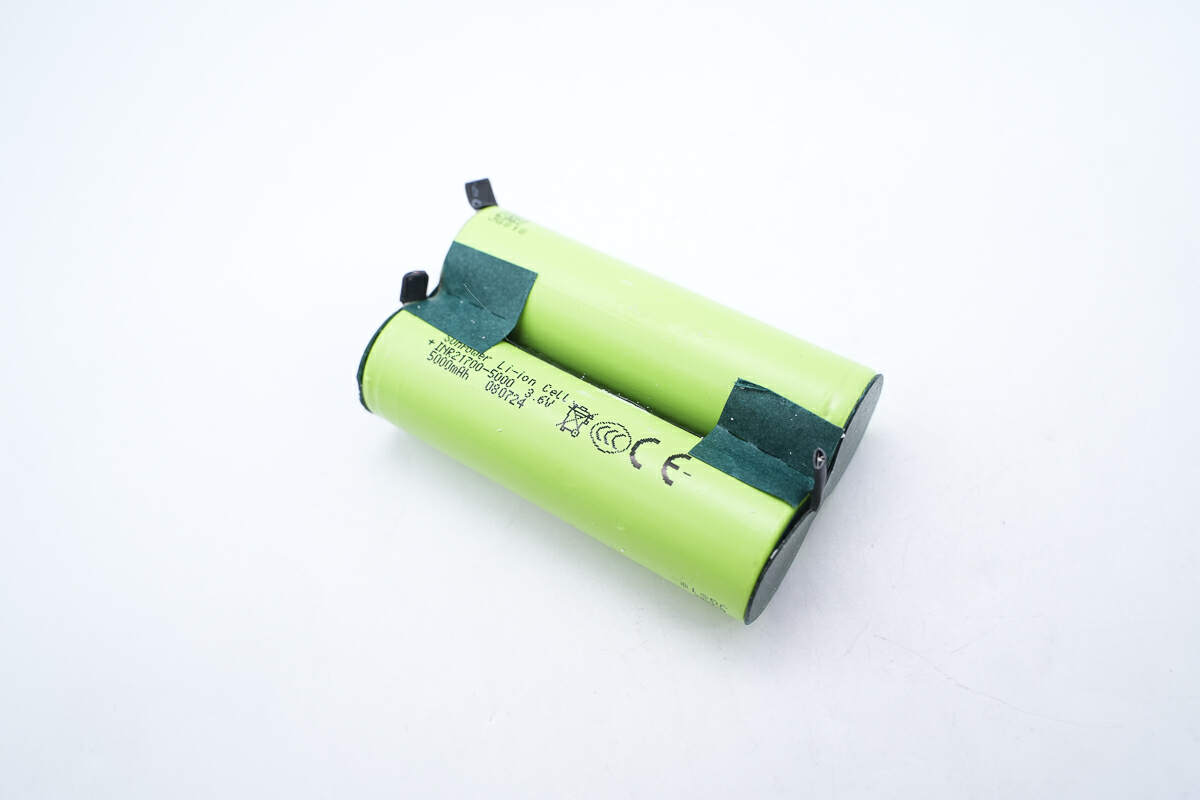

从电池组顶面看连接结构，可知电池组由两颗电芯串联而成。

电芯喷码特写，电芯型号为INR21700-5000，来自SunPower 长虹三杰。标称电压3.6V，标称容量5000mAh，电池已通过CCC和CE认证。

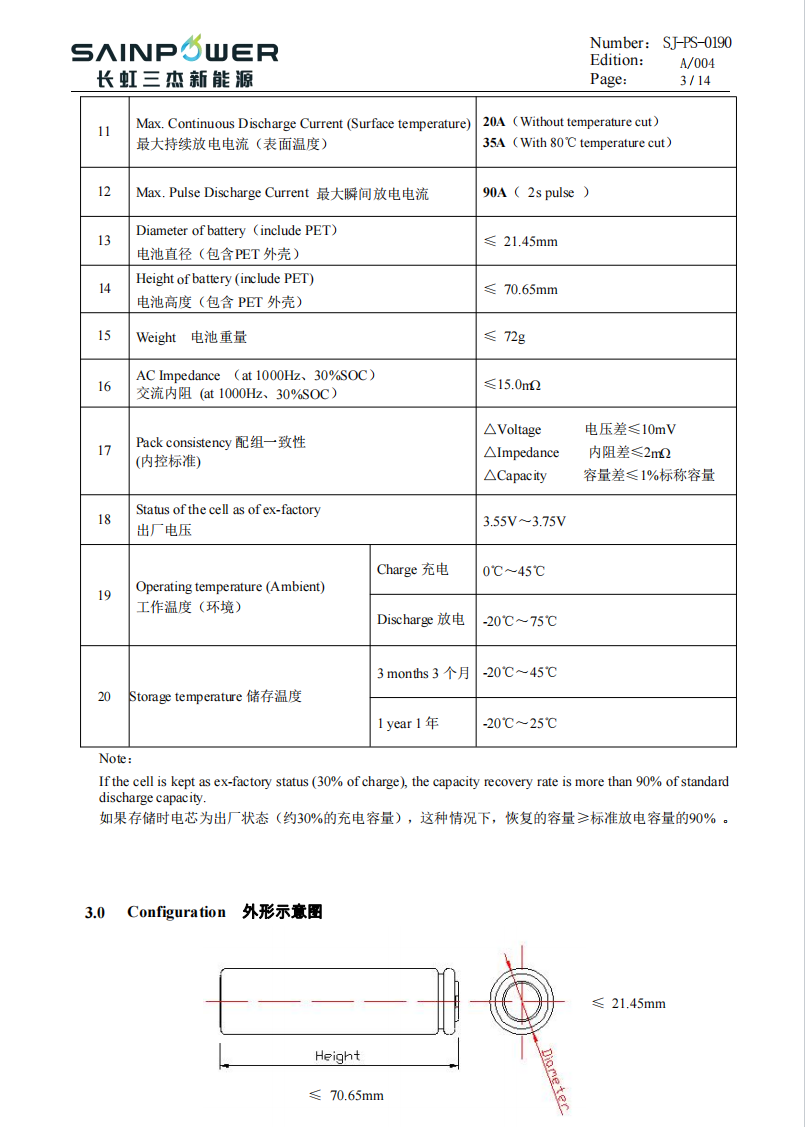

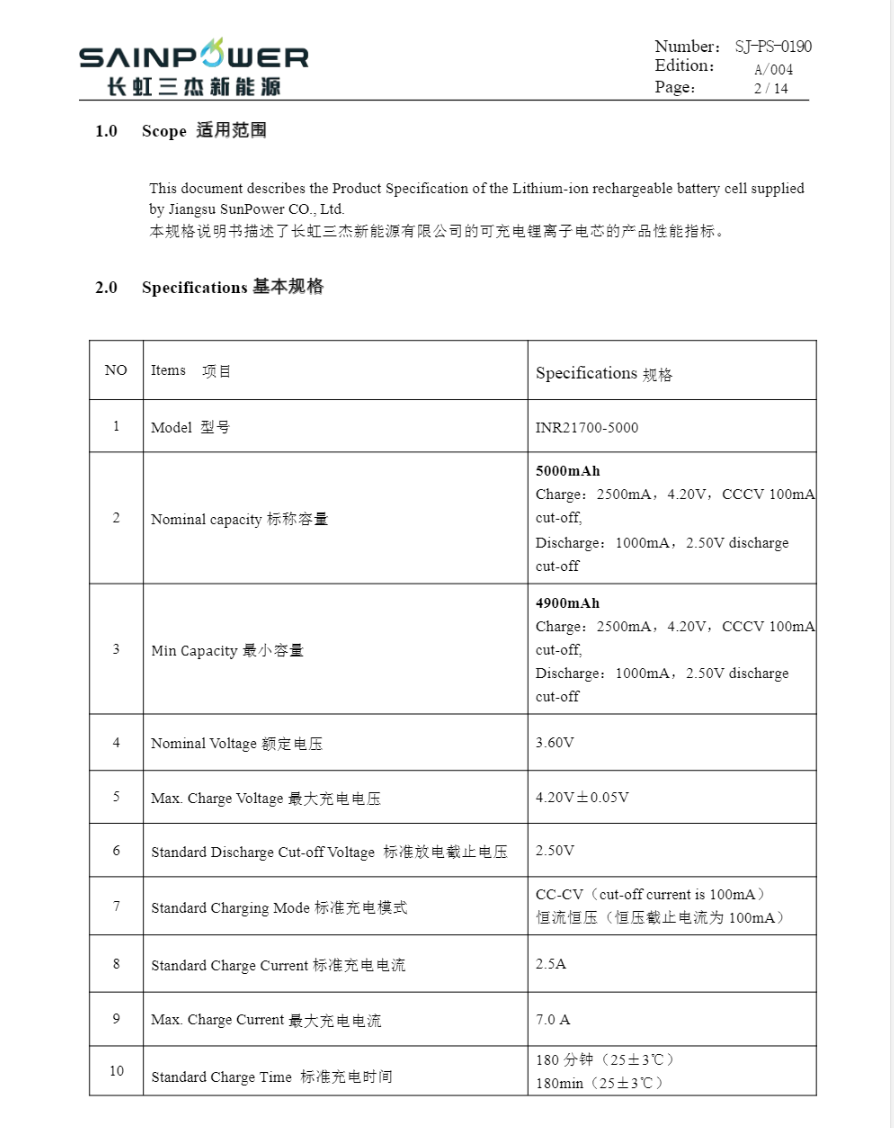

根据规格书内容，INR21700-5000，标称电压3.6V，标称容量5000mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流2.5A，最大充电电流7A，最大放电电流35A，瞬时放电电流90A。

内阻≤15mΩ，重量72g，工作温度-20~75℃，循环寿命达 500次。

PCBA模块一览，左侧覆盖白色泡棉缓冲保护。重要器件覆盖硅胶加强散热。

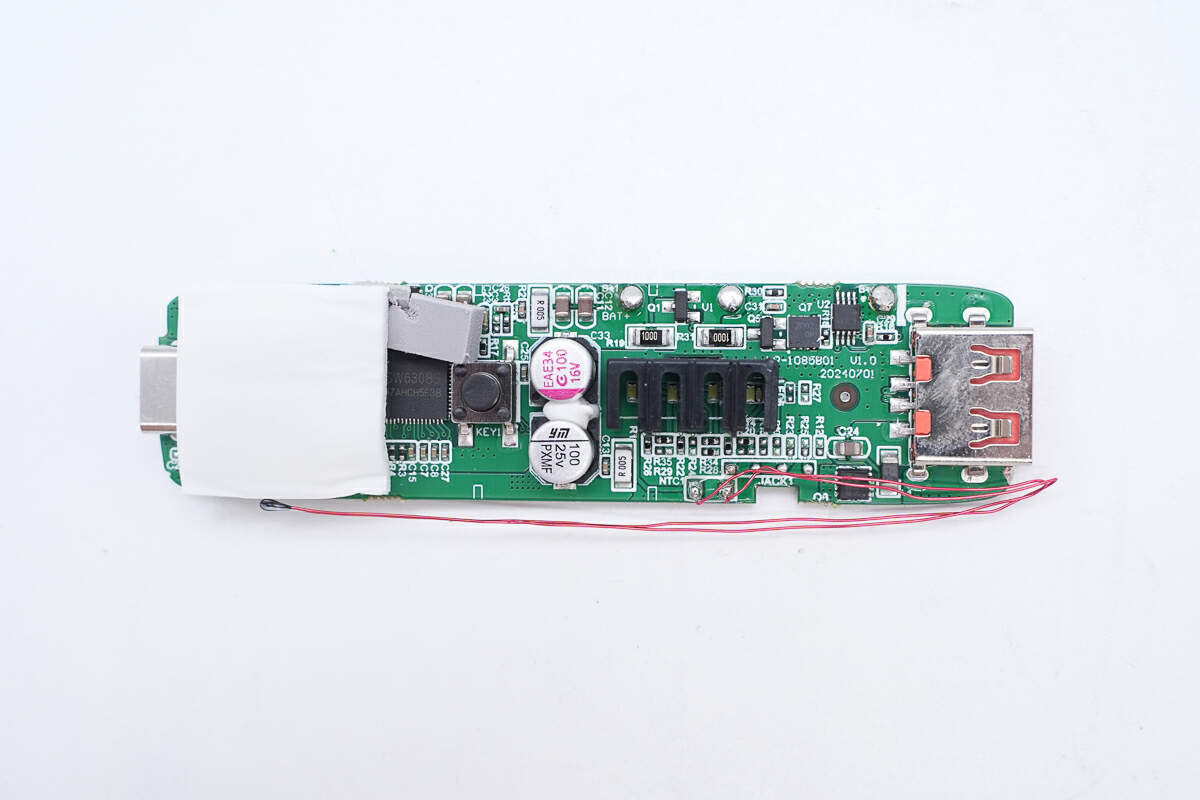

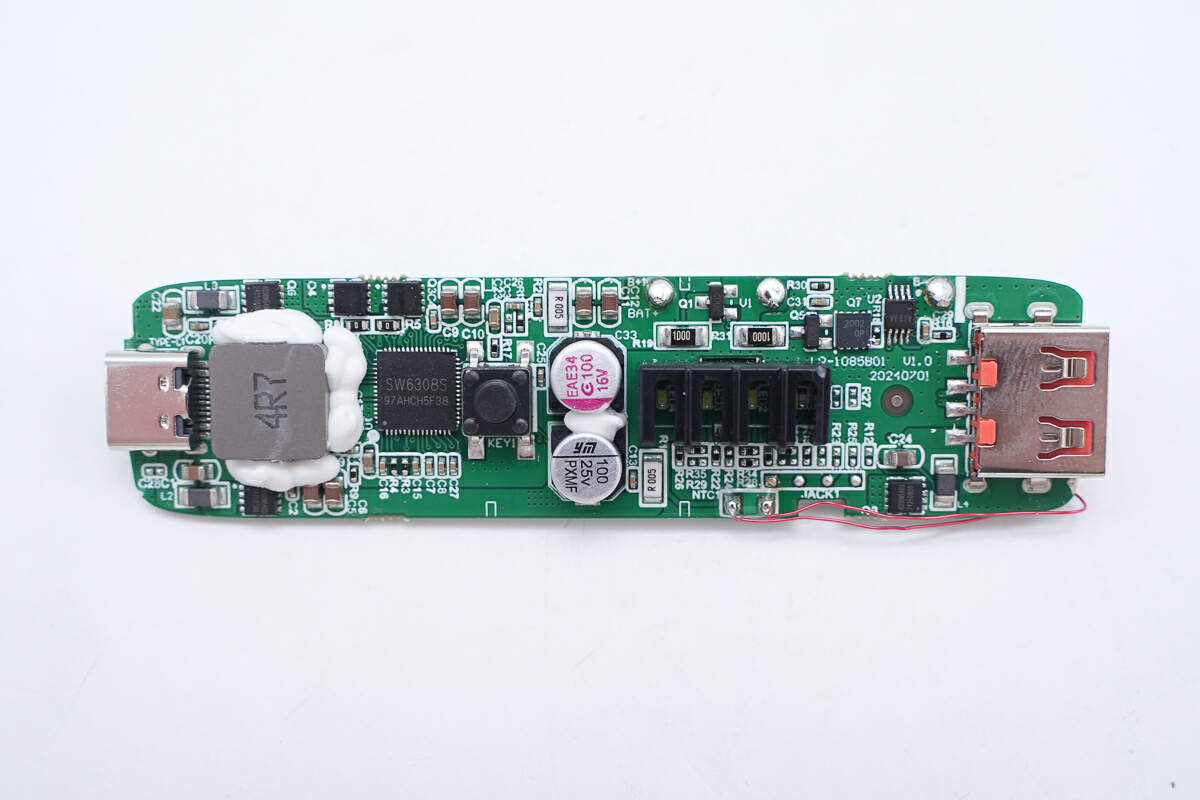

清理掉硅胶和泡棉，露出PCBA模块全貌，从左至右能看到USB-C2接口，升降压电感，两颗VBUS开关管和两颗同步升降压开关管，然后是移动电源SOC和两颗滤波电容，右上角是电池保护芯片和电池保护管，最右端是USB-A接口及VBUS开关管。

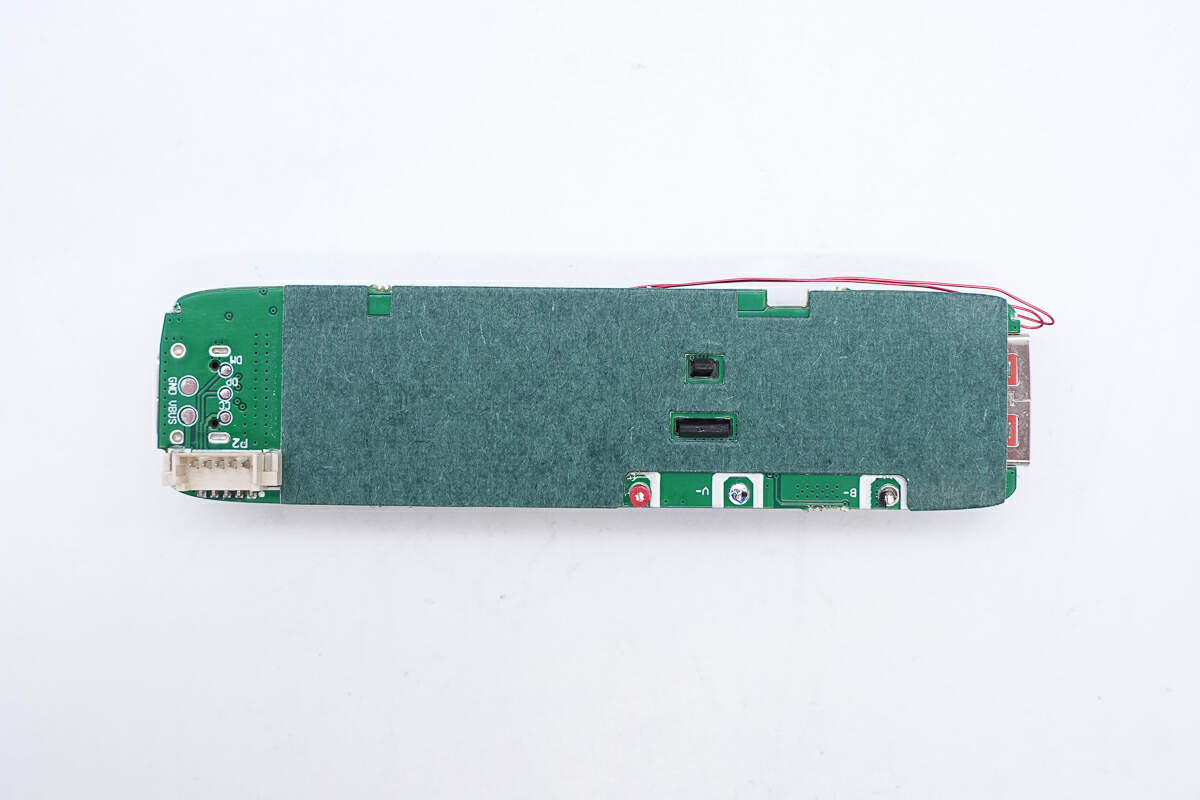

再来看另一面，另一面贴青稞纸绝缘。

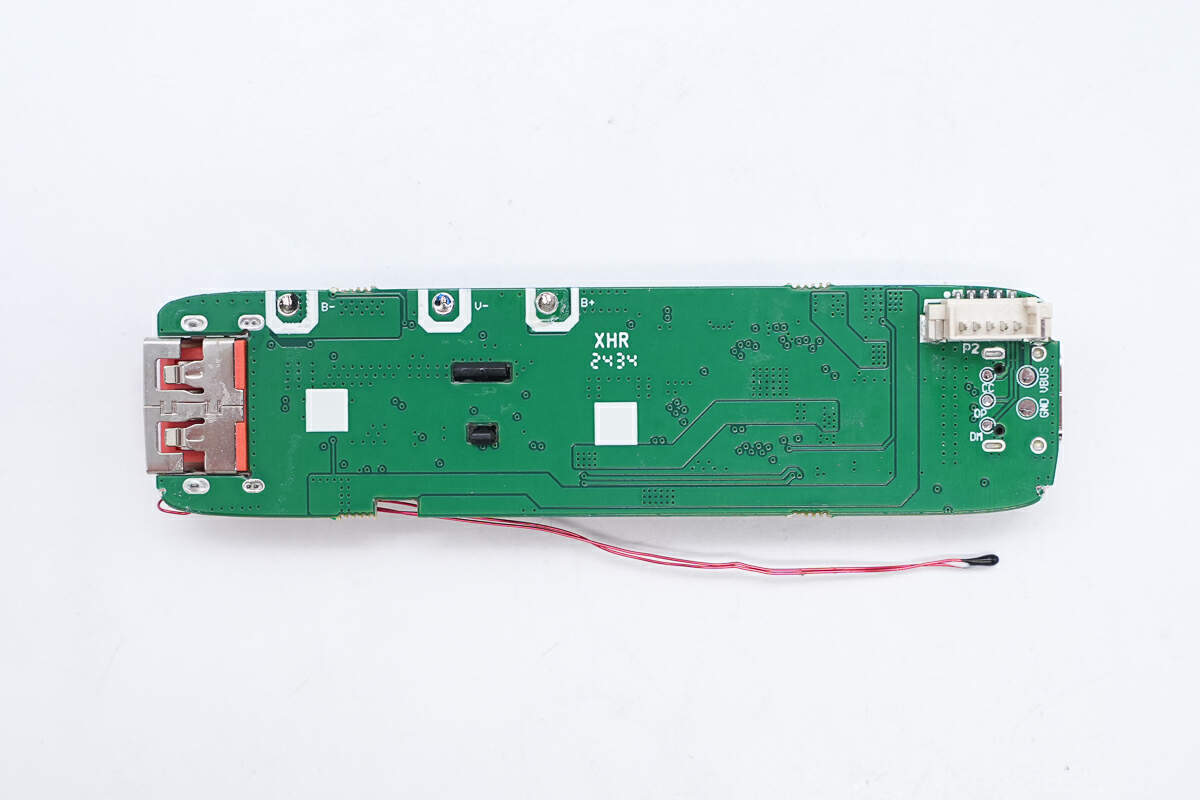

撕下青稞纸，背部无核心器件，右上角可见自带线连接座子。

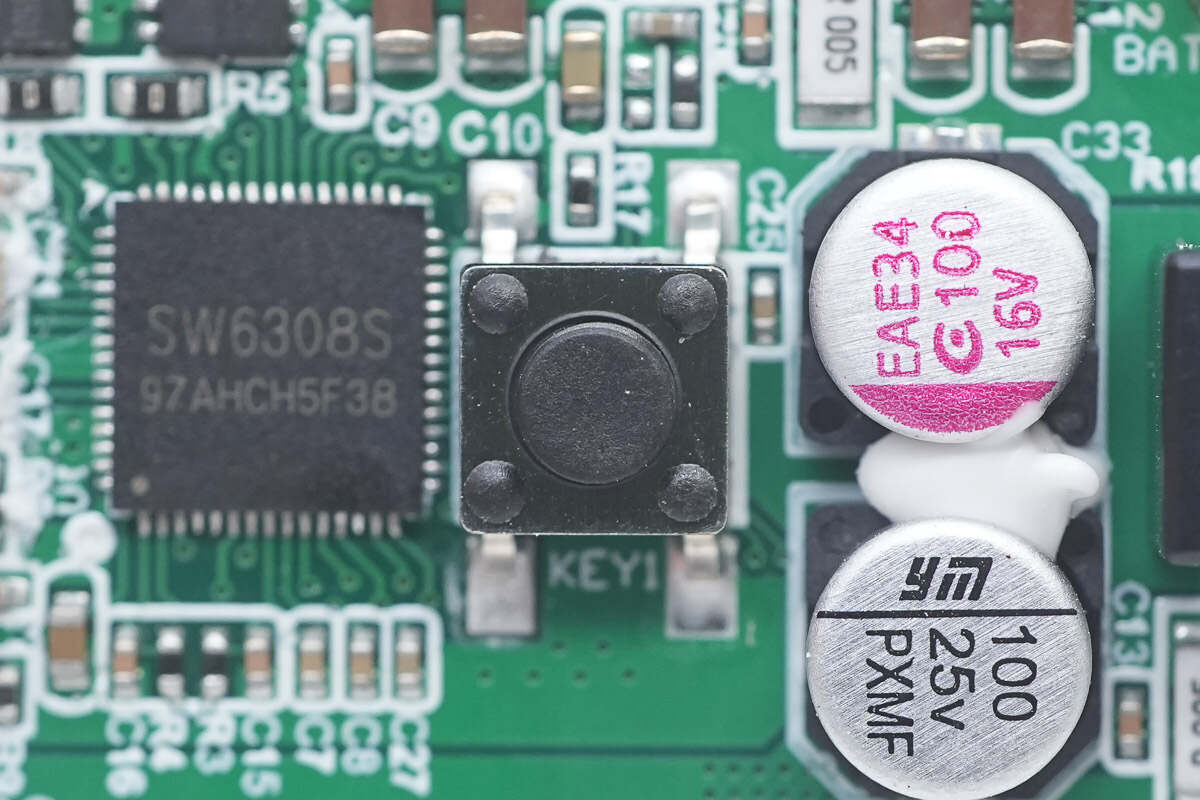

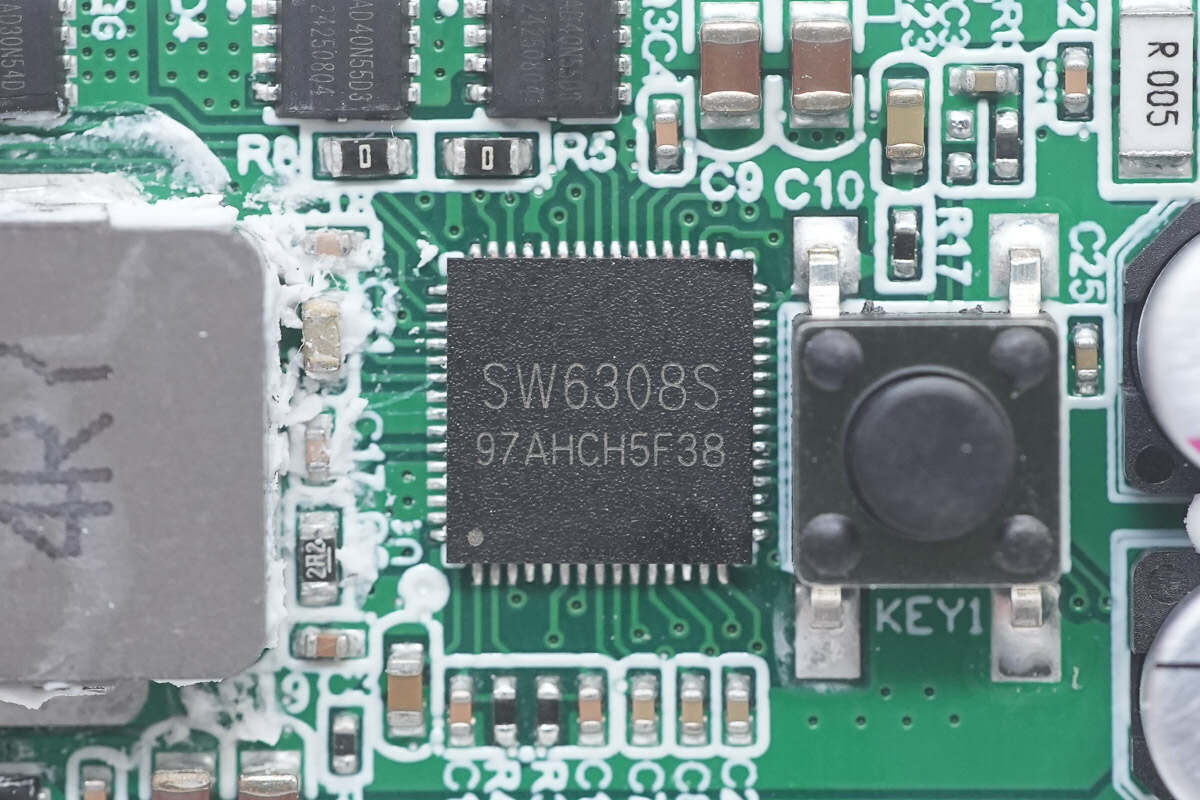

移动电源SOC特写，型号SW6308，来自iSmartWare智融科技。是一款支持USB-C，USB-A和Lightning接口的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达45W的输入输出。

SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，支持3-5颗LED电量显示以及188数码管显示，SW6308采用QFN7*7-60封装，外围元件精简。

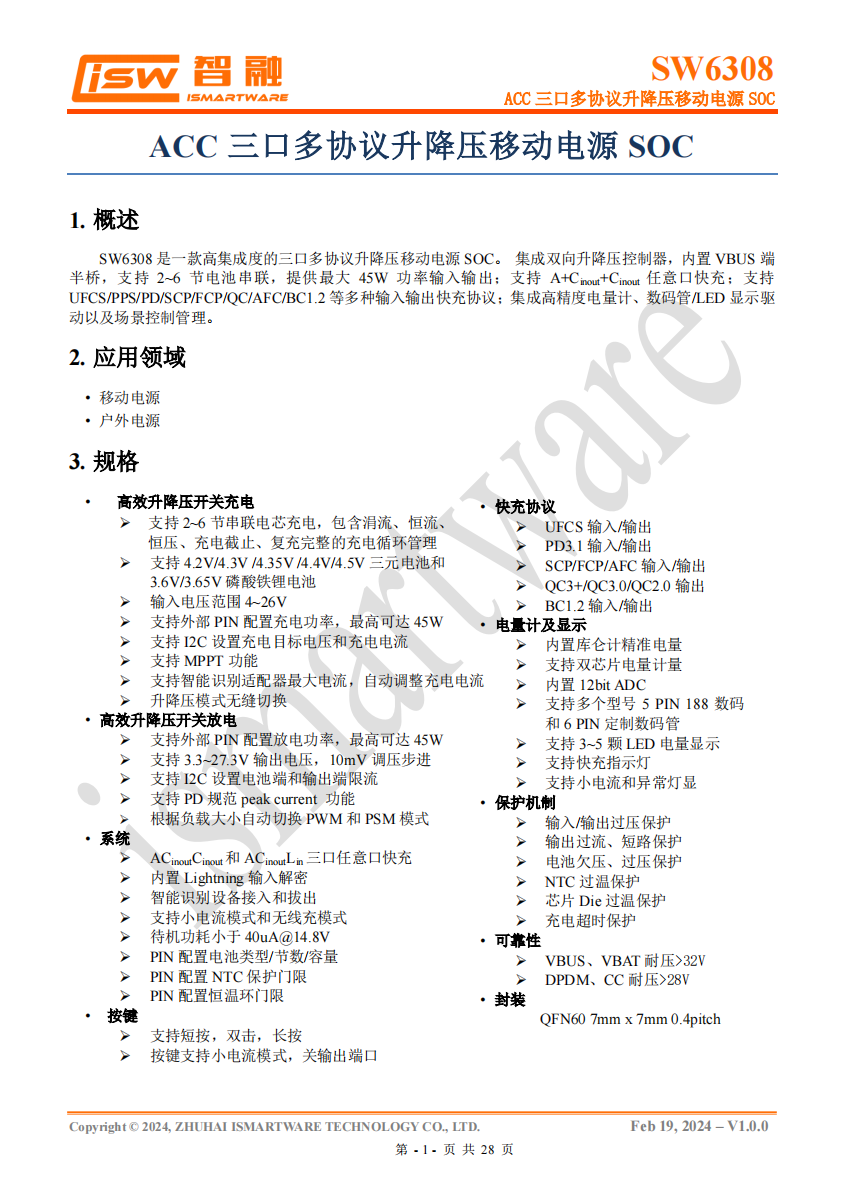

智融科技 SW6308 资料信息。

充电头网拆解了解到，智融科技SW6308此前还被爱沃可10000mAh 30W磁吸自带线充电宝、罗马仕Qi2磁吸无线充WMS10Q-491、安克10000mAh自带线充电宝、绿联30W自带线快充移动电源等产品采用，芯片性能质量获客户一致认可。

升降压电感特写，规格4.7μH。

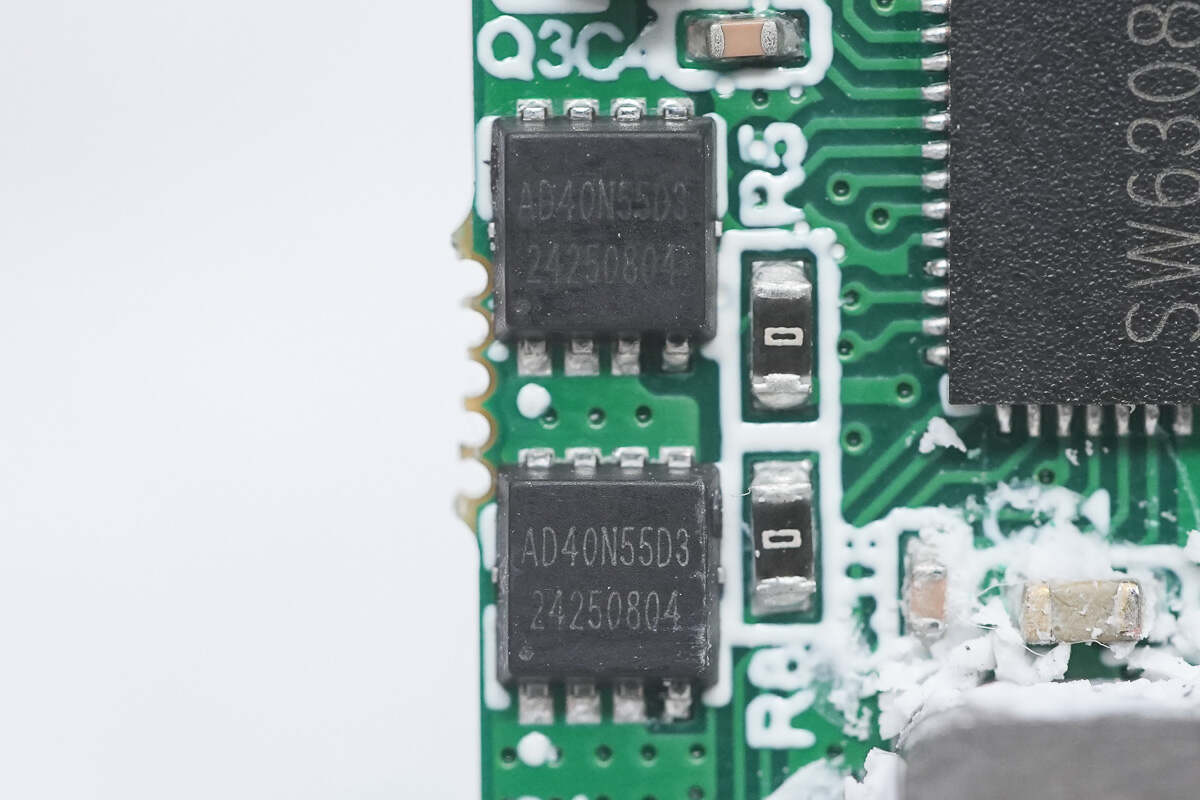

两颗同步升降压开关管特写，型号AD40N55D3，来自Adamant砹德曼，N型MOS管，耐压40V，采用PDFN3333封装。配合智融SW6308进行升降压电路控制。

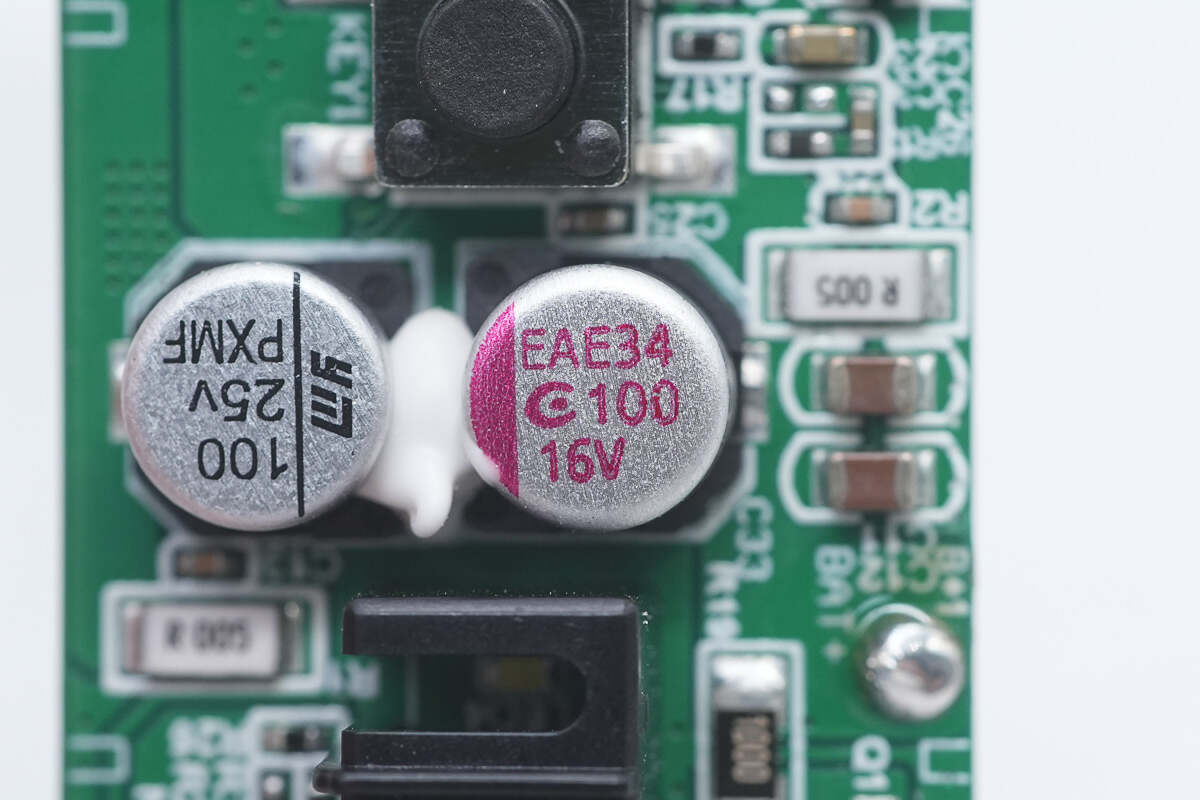

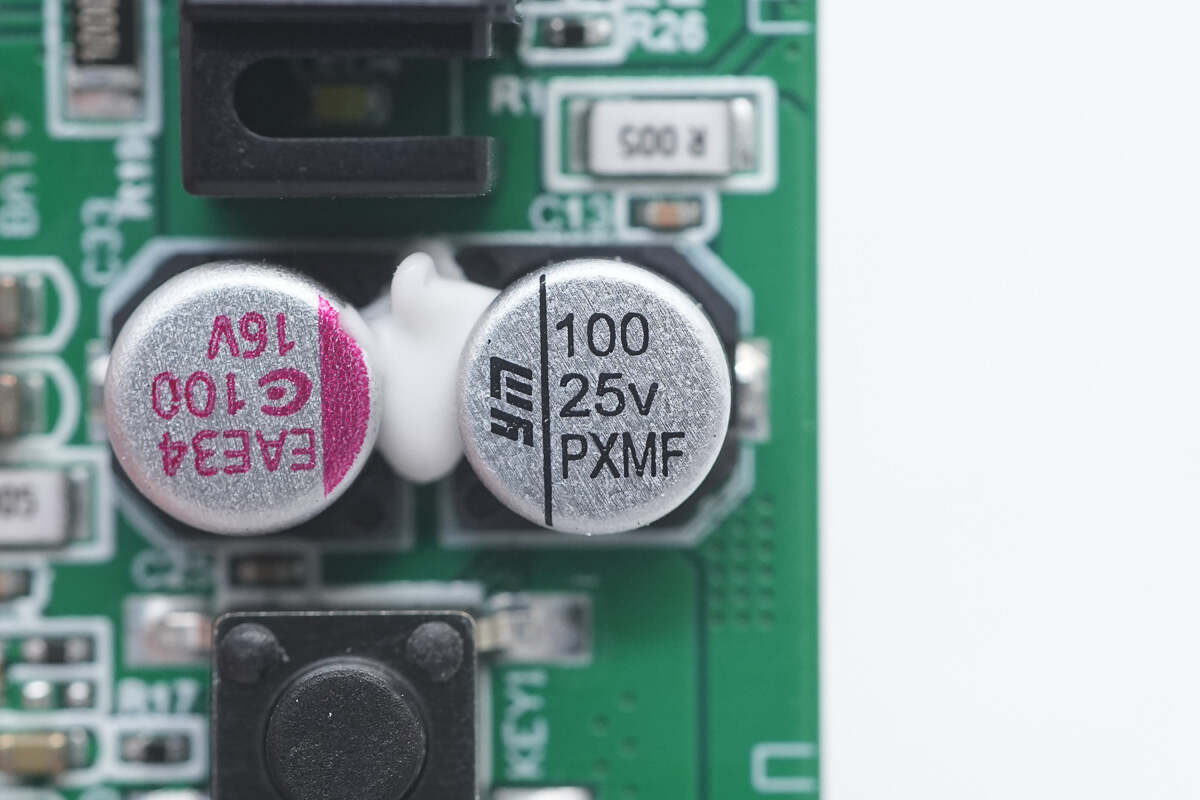

输入端滤波电容特写，规格100μF 25V，来自Ymin永铭，贴片式焊接。

输出滤波电容特写，规格100μF 16V，来自APAQ钰邦，贴片式焊接。

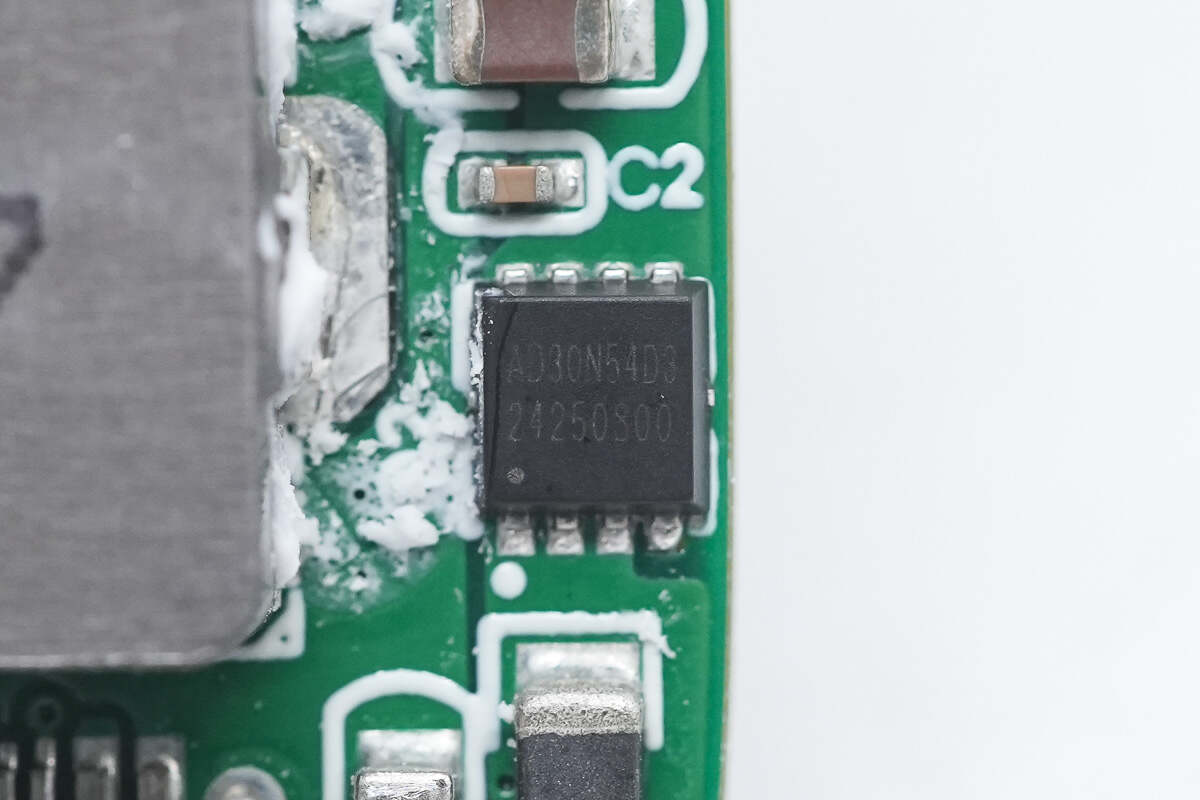

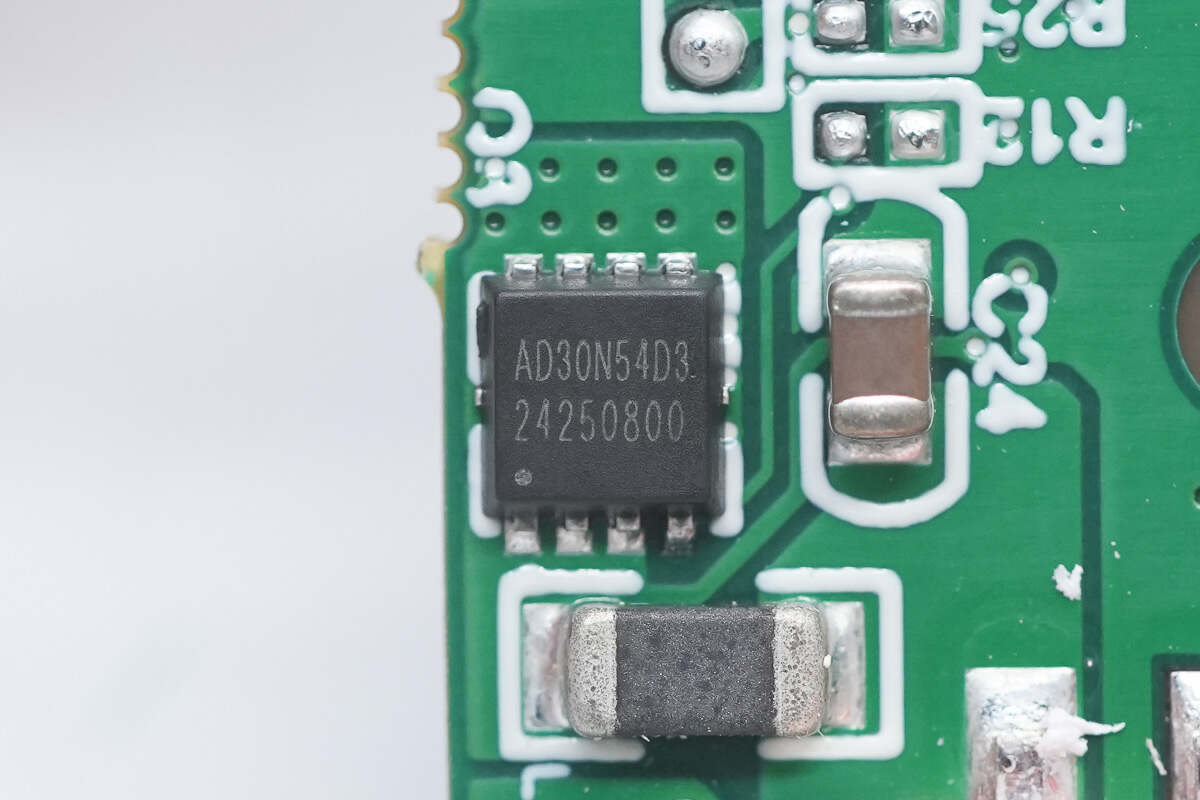

型号AD30N54D的VBUS开关管特写，同样来自Adamant砹德曼，采用PDFN3333封装。用于自带线C1的输出控制。

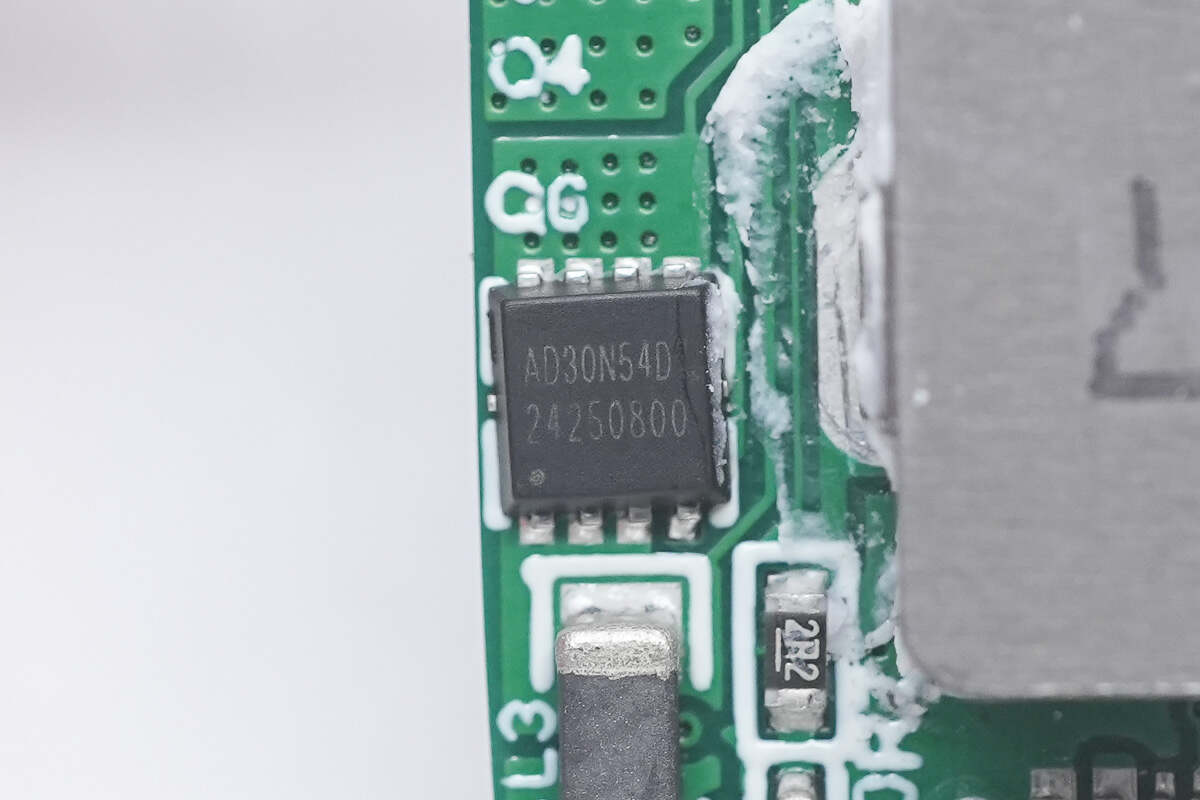

同型号VBUS开关管，用于USB-C2的输出控制。

同型号VBUS开关管，用于USB-A的输出控制。

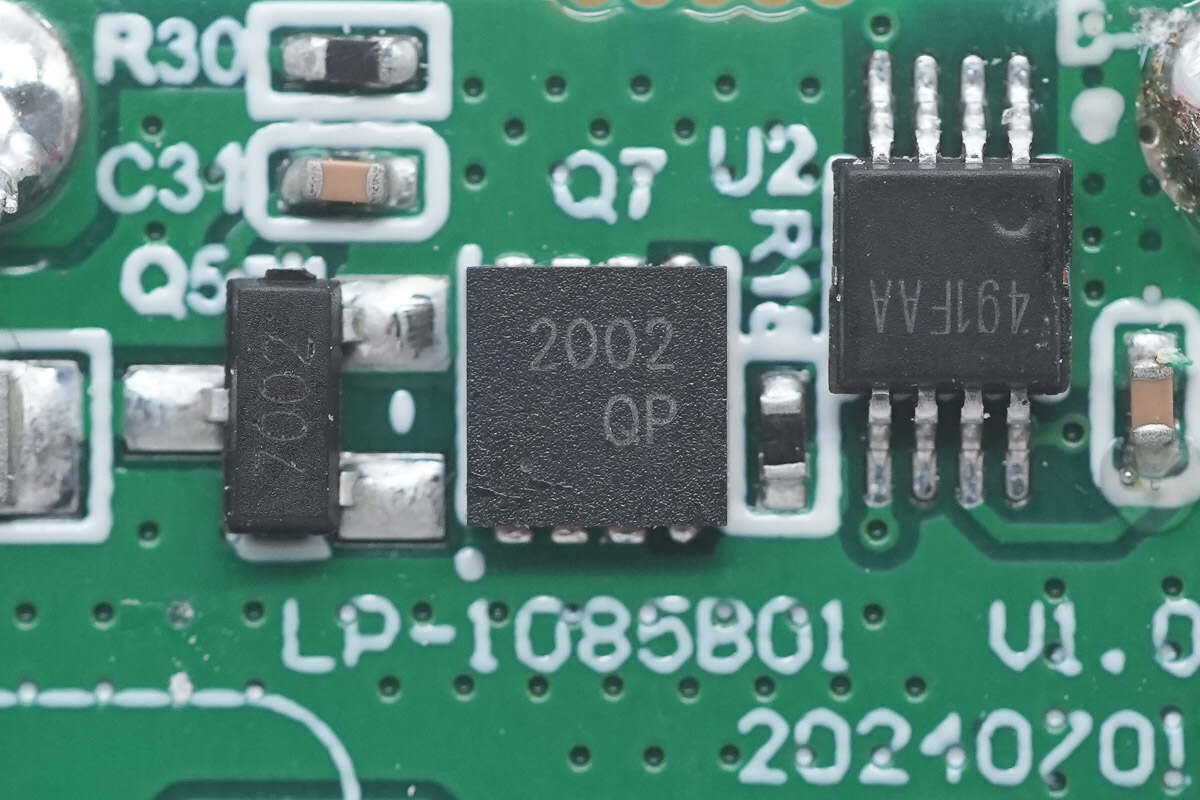

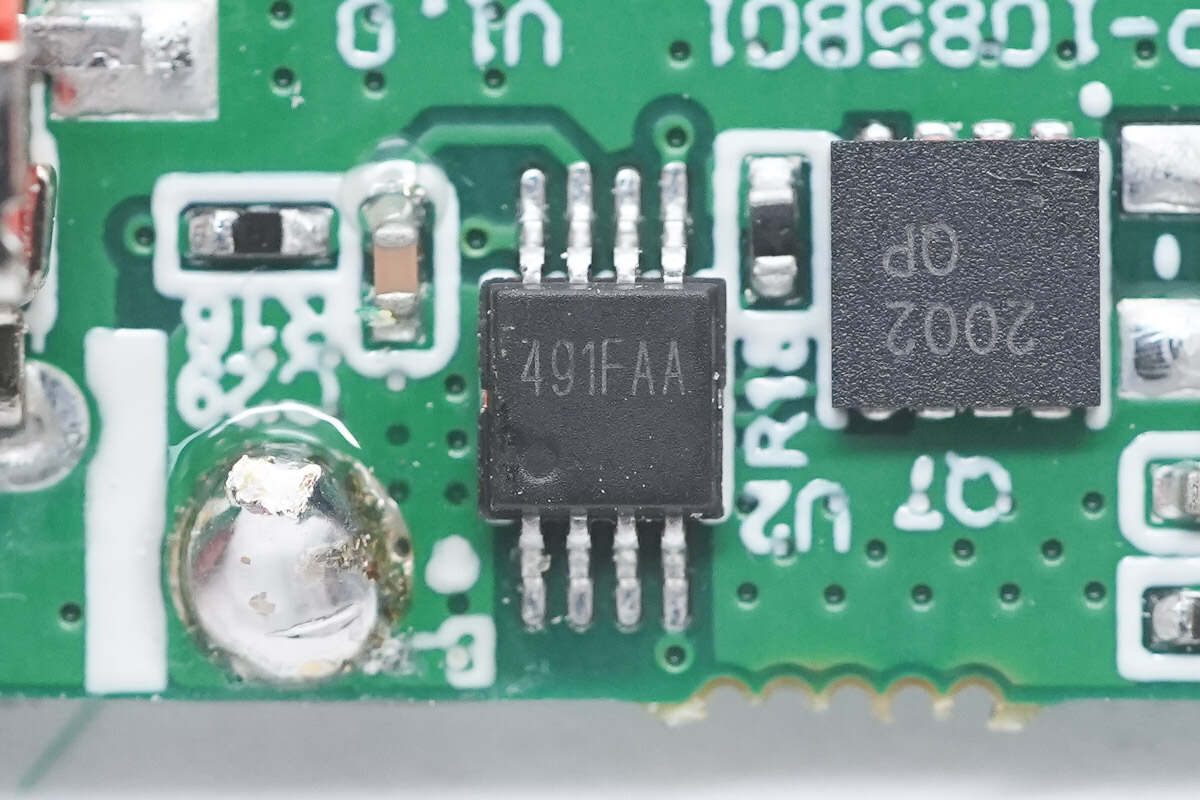

电池保护芯片特写，丝印491FAA。

丝印2002的电池保护管特写。

贴片电源按钮特写。

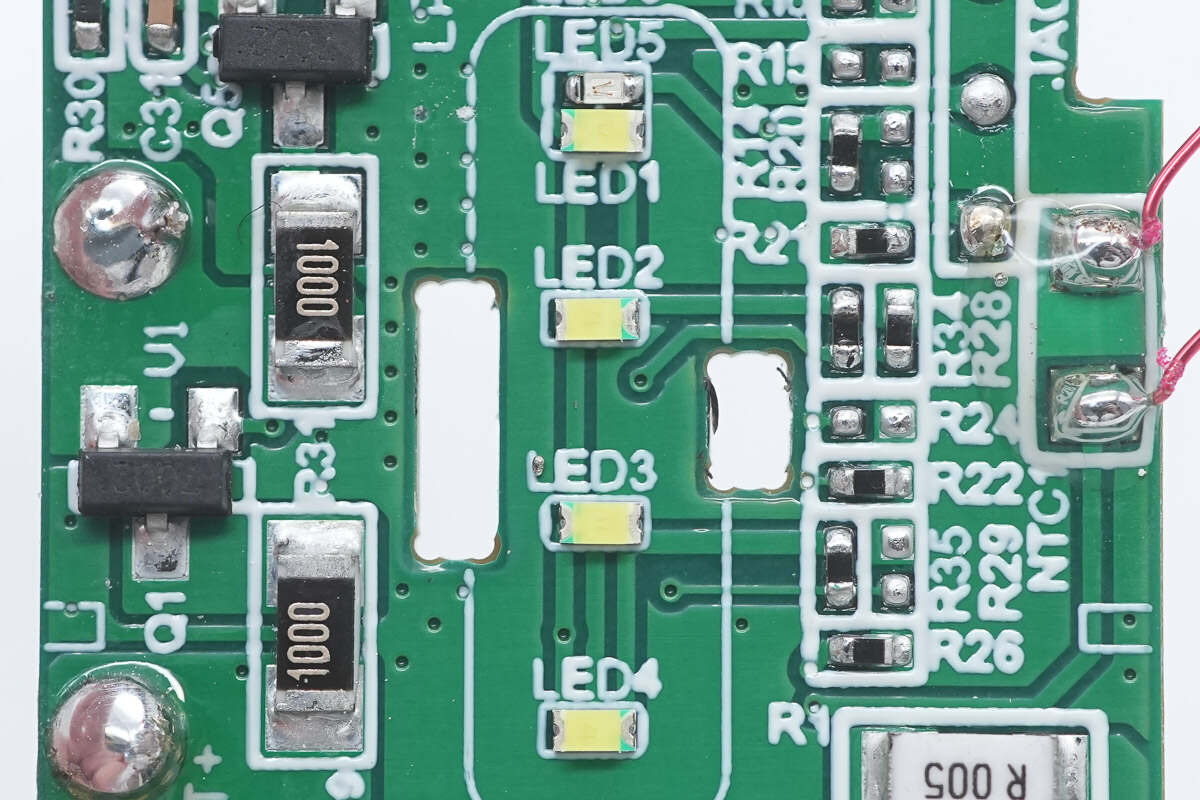

四颗LED灯珠特写。

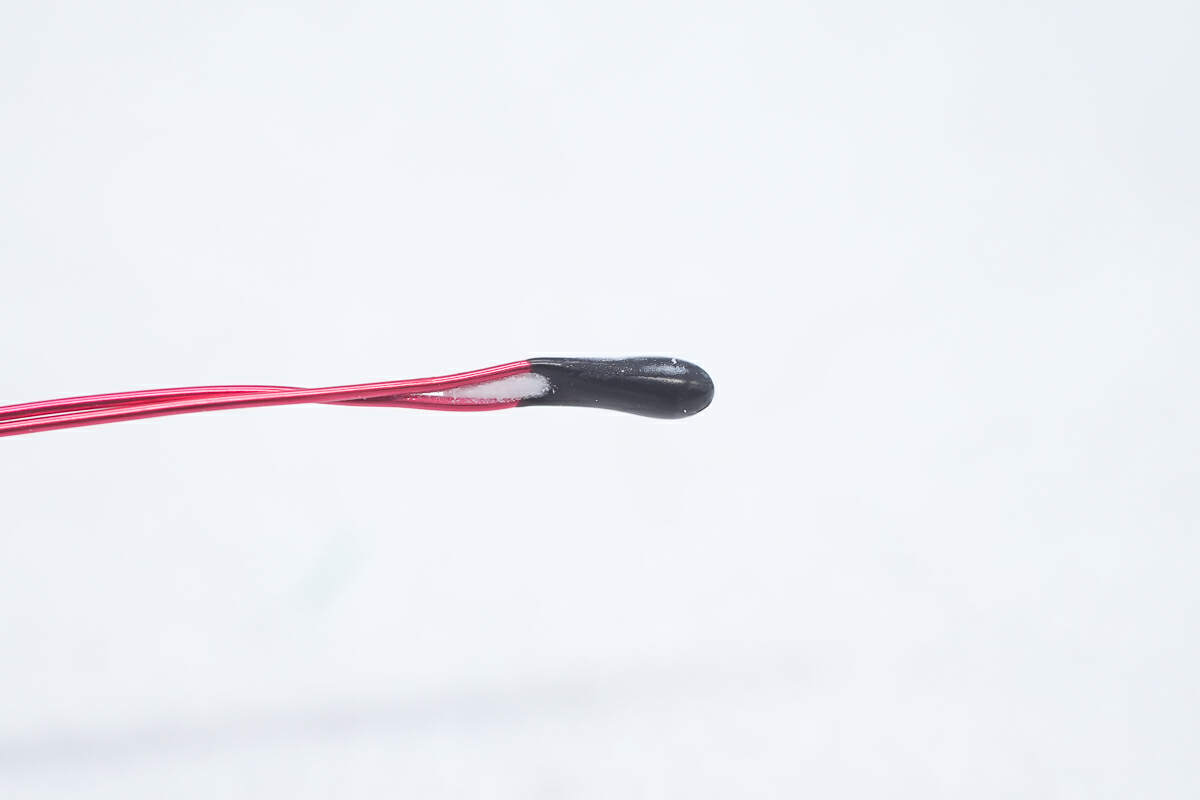

NTC热敏电阻特写，用于电池组温度监测，进行过温保护。

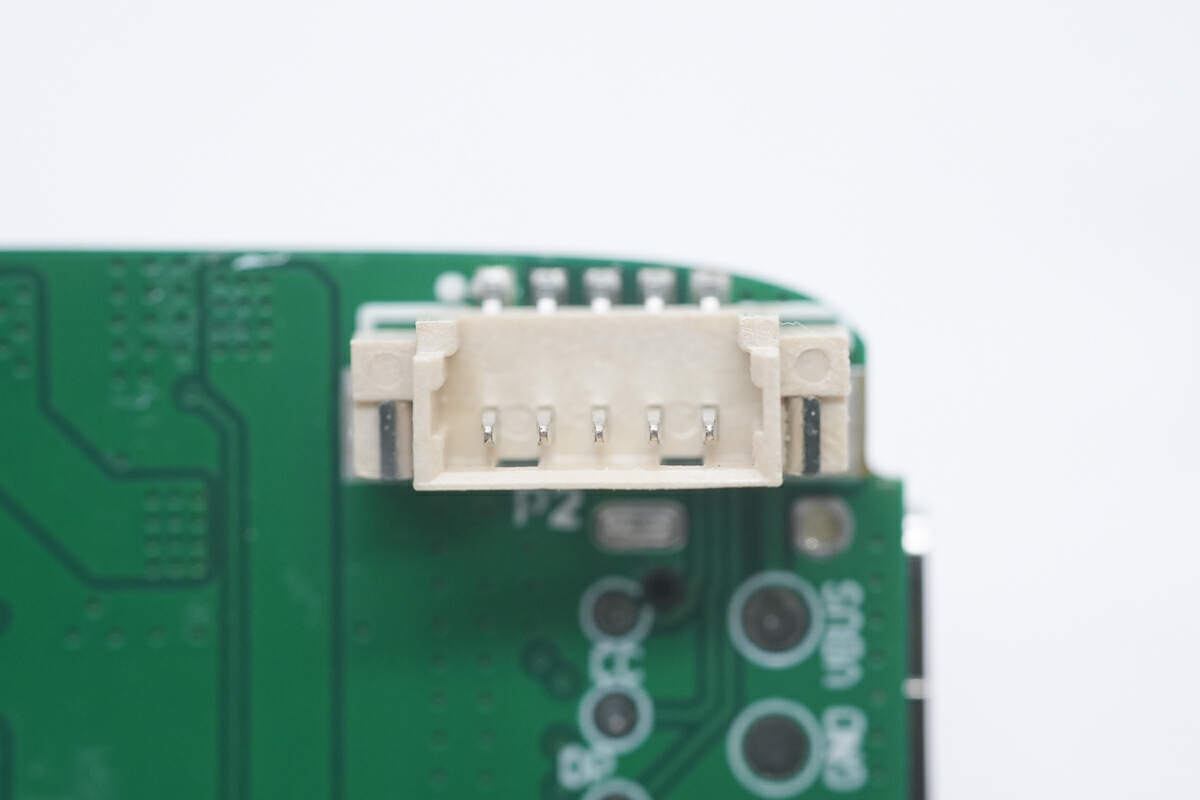

自带线座子特写。

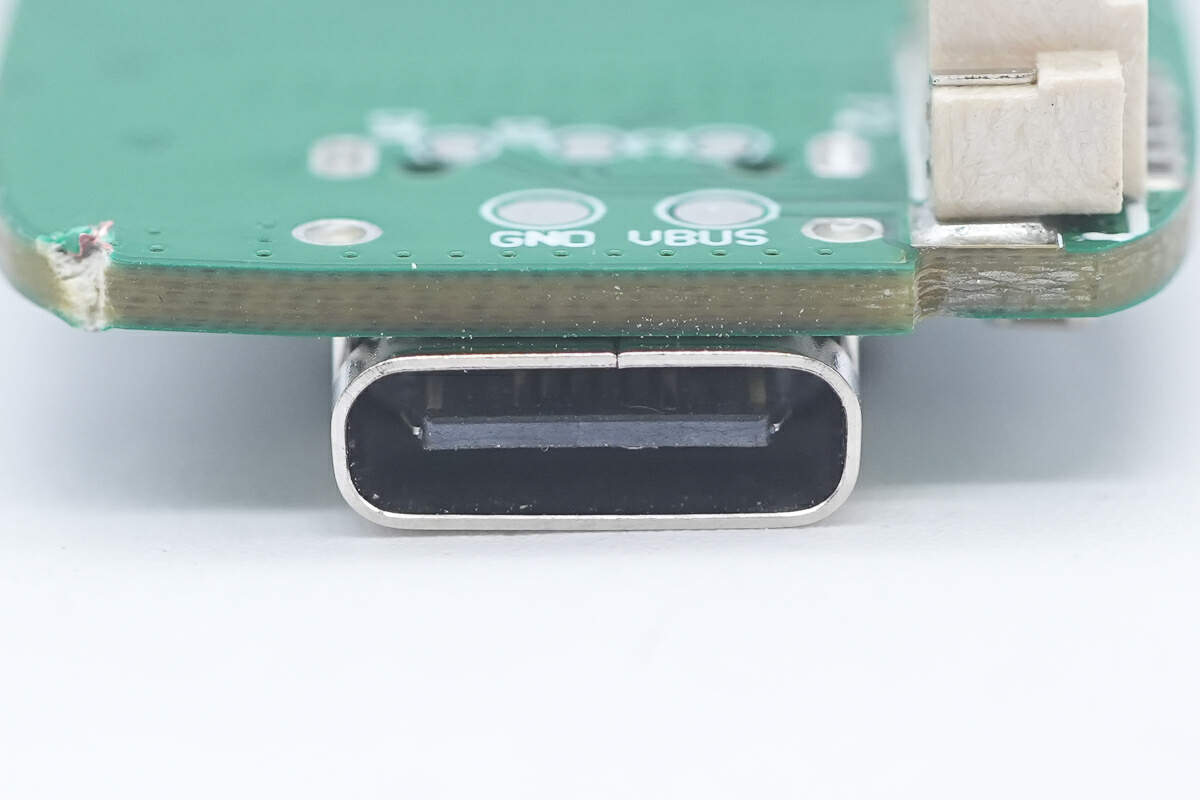

USB-C接口特写，黑色胶芯不露铜。

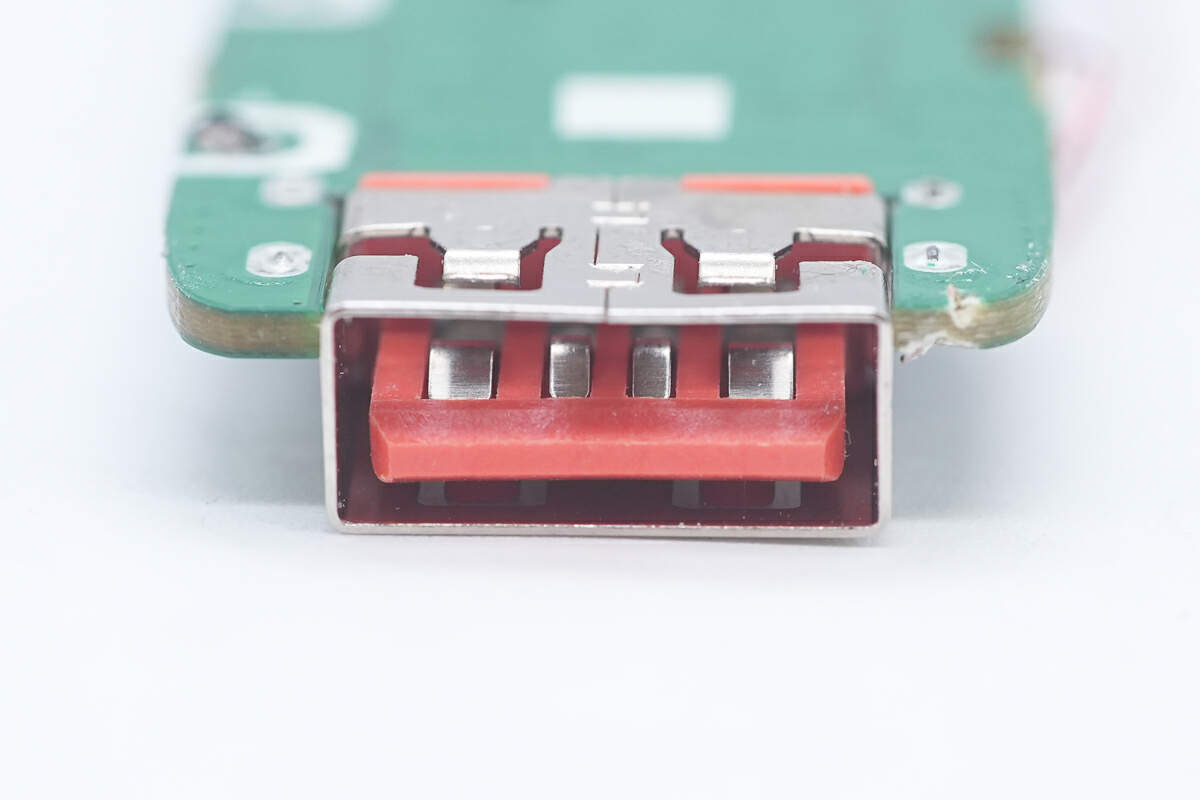

USB-A接口沉板焊接，节省空间，红色胶芯内可见四个引脚。

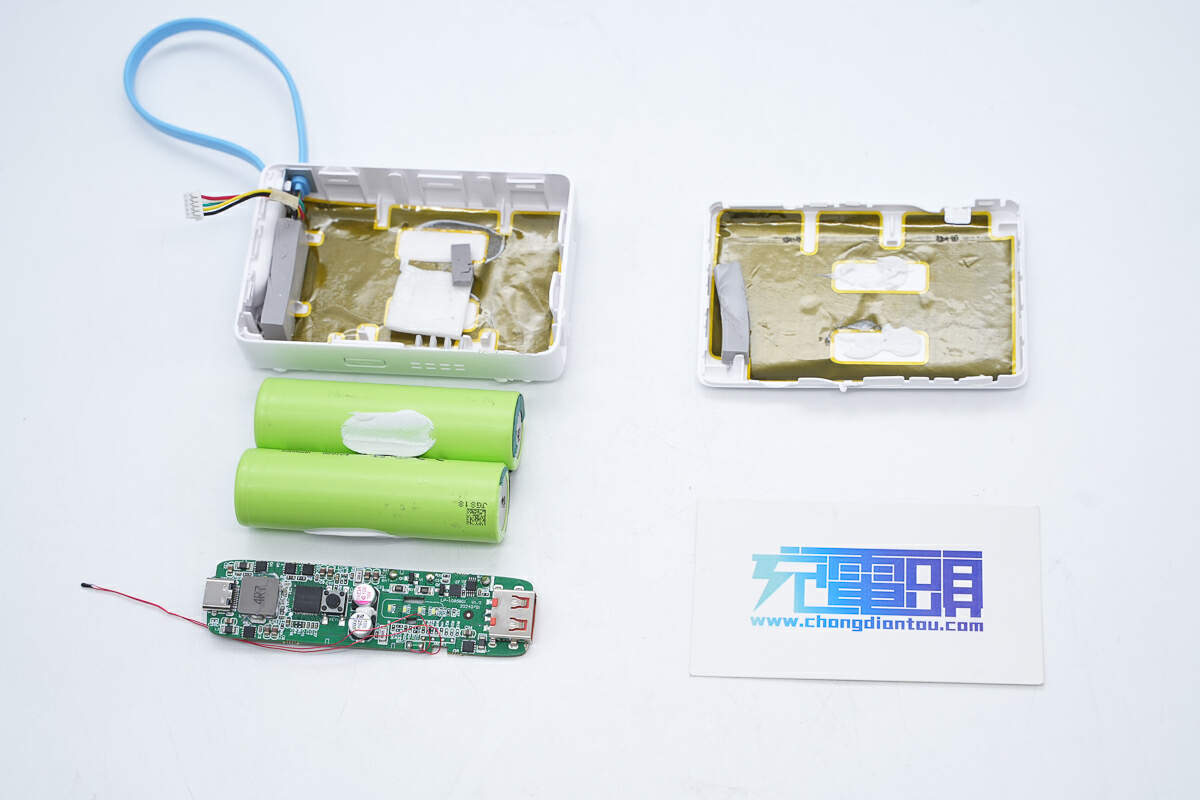

全部拆解完毕，来张全家福。

充电头网总结

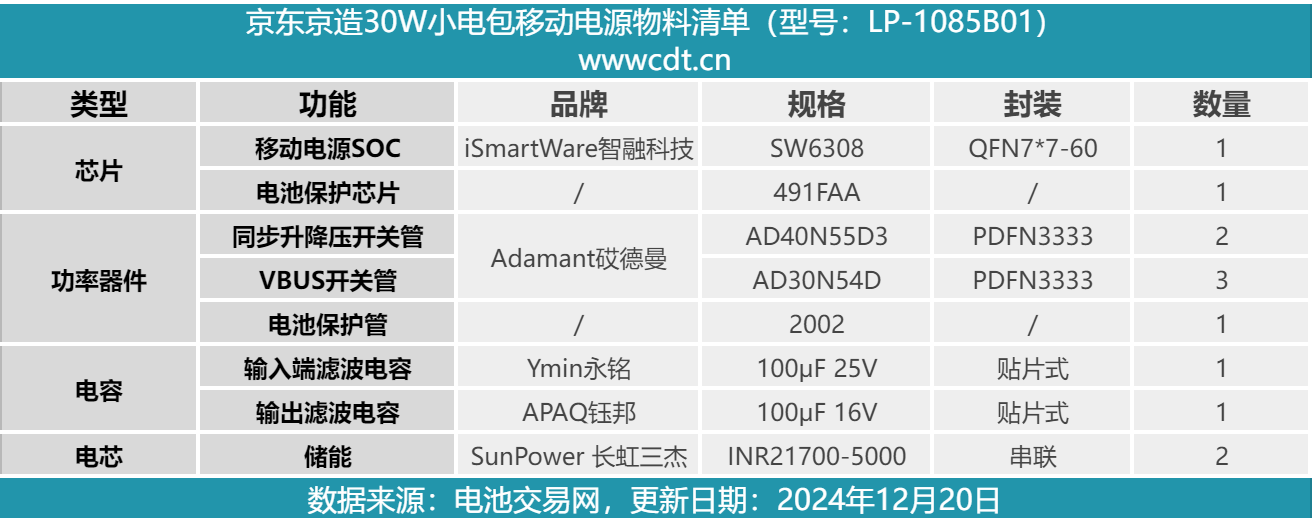

最后附上京东京造30W小电包移动电源的核心器件物料清单。

京东京造30W小电包移动电源采用白色块状设计，该电源配备1A1C两个USB接口，以及一根USB-C自带线，其中C口和C线支持PD 30W双向快充，A口支持UFCS 33W输出，三台设备一起充电，也能轻松驾驭。配备指示灯，实时掌握移动电源电量信息。

充电头网通过拆解了解到，京造这款移动电源内置2节21700电池，电池容量为5000mAh，型号为经典的长虹三杰INR21700-5000。配备可靠的电池组管理和保护系统进行电池组保护，

移动电源SOC采用智融SW6308，是一颗支持1A2C接口和多主流协议，且集成升降压模块多保护功能的高性能移动电源SOC。SW6308在将同步升降压控制器和协议芯片集成的基础上，额外集成了VBUS端半桥，可以减少两颗MOS管的使用，进一步提升集成度，减少元件数量和物料成本。

此外，电池组周边贴青稞纸绝缘保护，空隙及发热器件填硅胶散热，接触面用泡棉缓冲保护，保护措施也十分到位。
