BLACK+DECKER 史丹利百得，简称“百得”，是美国家用电动工具、清洁工具、园林工具品牌。始于1910年，ALONZO DECKER 和 DUNCAN S.BLACK共同创立。经过了108年的发展，百得已经成为在电动工具、金属配件、家用小电器、管道设备及建筑用产品方面较大的市场占有者及生产商之一。
电池交易网近期拿到了一款BLACK+DECKER 百得的电动工具电池包，BLACK+DECKER 百得电动工具电池包采取灰黑拼色设计，搭载1A1B两个USB接口，A口支持18W最大功率输出，Micro-B接口用于电池包充电。并配备电源指示灯及按键可实时显示剩余电量，产品还支持1年质保。
BLACK+ DECKER百得 电池包标称容量1500mAh，工作电压12V。内置3节LG 18650动力电池，型号IMR18650HB7，串联成组，该电芯最大放电电流达15000mAh（10C）。用微芯的ATTINY816 MCU进行功能控制。下面一起来看看这款电动工具电池包的内部结构及用料。
BLACK+ DECKER百得 1500mAh电池包外观
按照惯例，先看一下 BLACK+ DECKER这款电池包的外观。
百得电动工具电池包整体为黑灰拼色块状设计，采用PC+ABS外壳材质，边缘圆润，握感舒适。

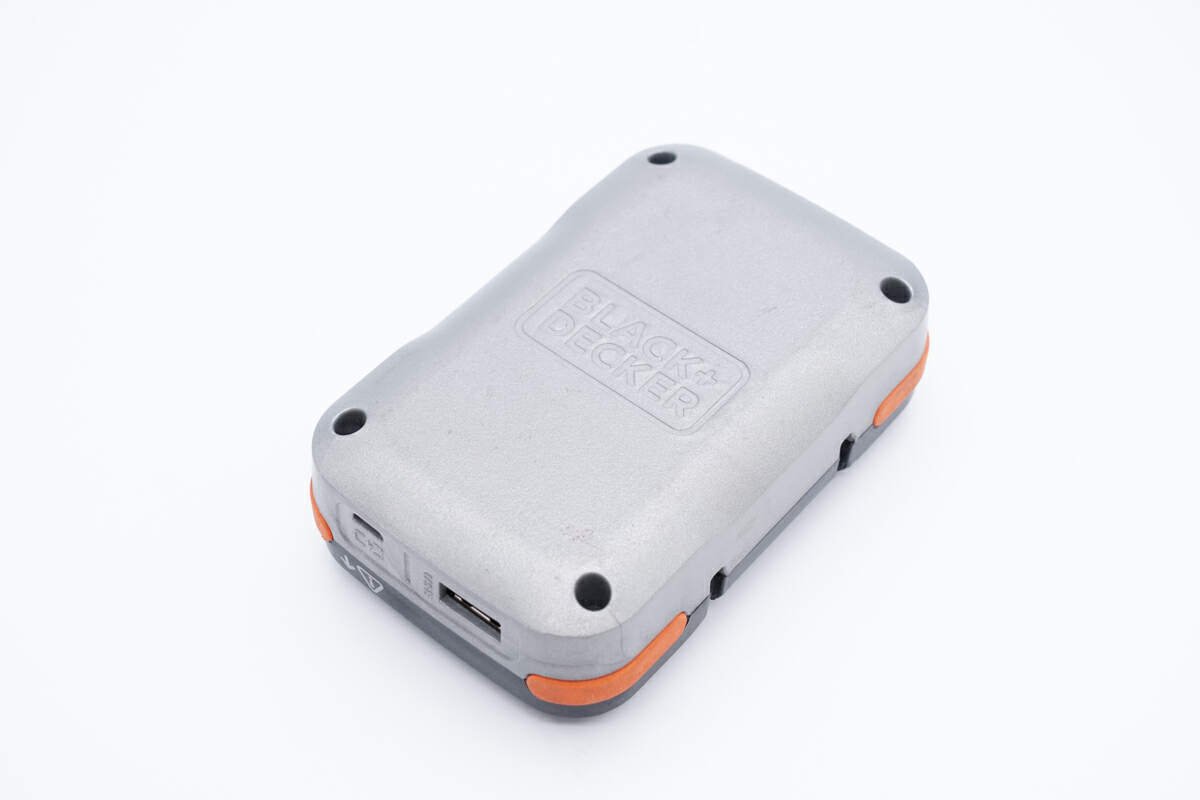

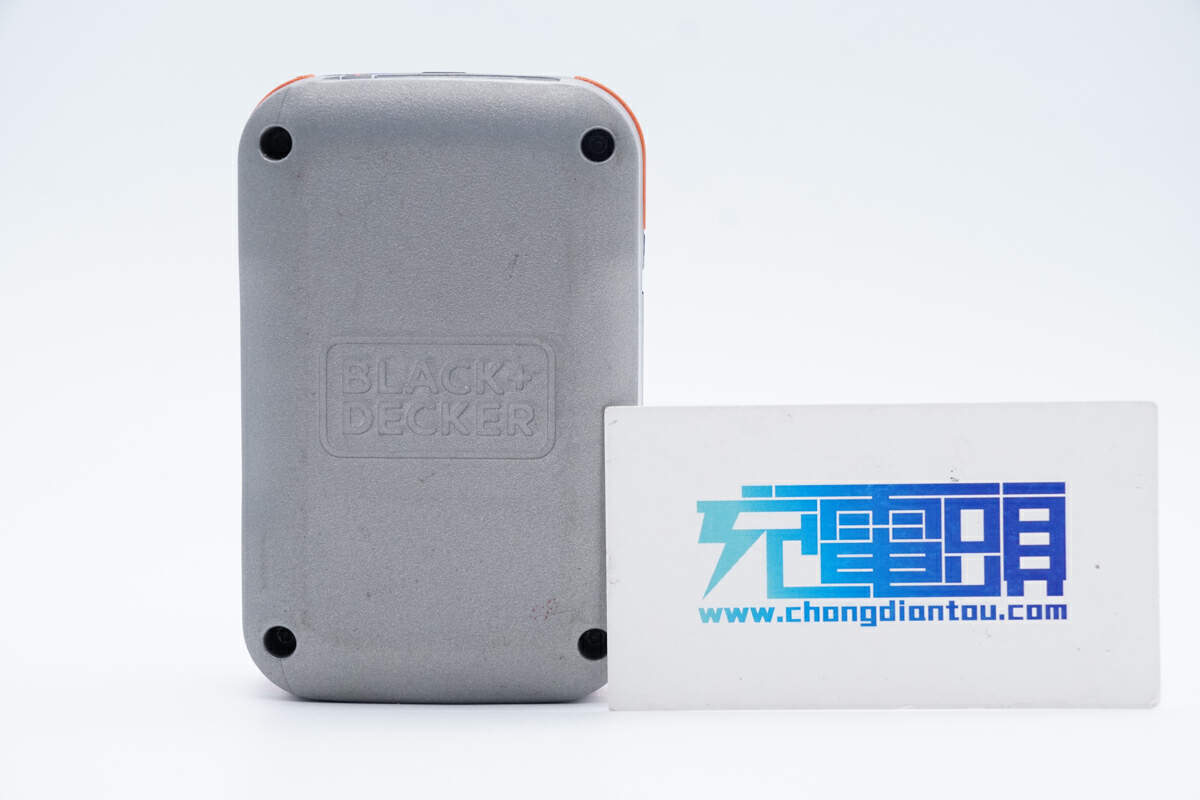

底盖为银灰色，中间用印刻长方形凹槽，里面印有品牌logo“BLACK+ DECKER”，四周由各有一颗固定盖板的螺丝。

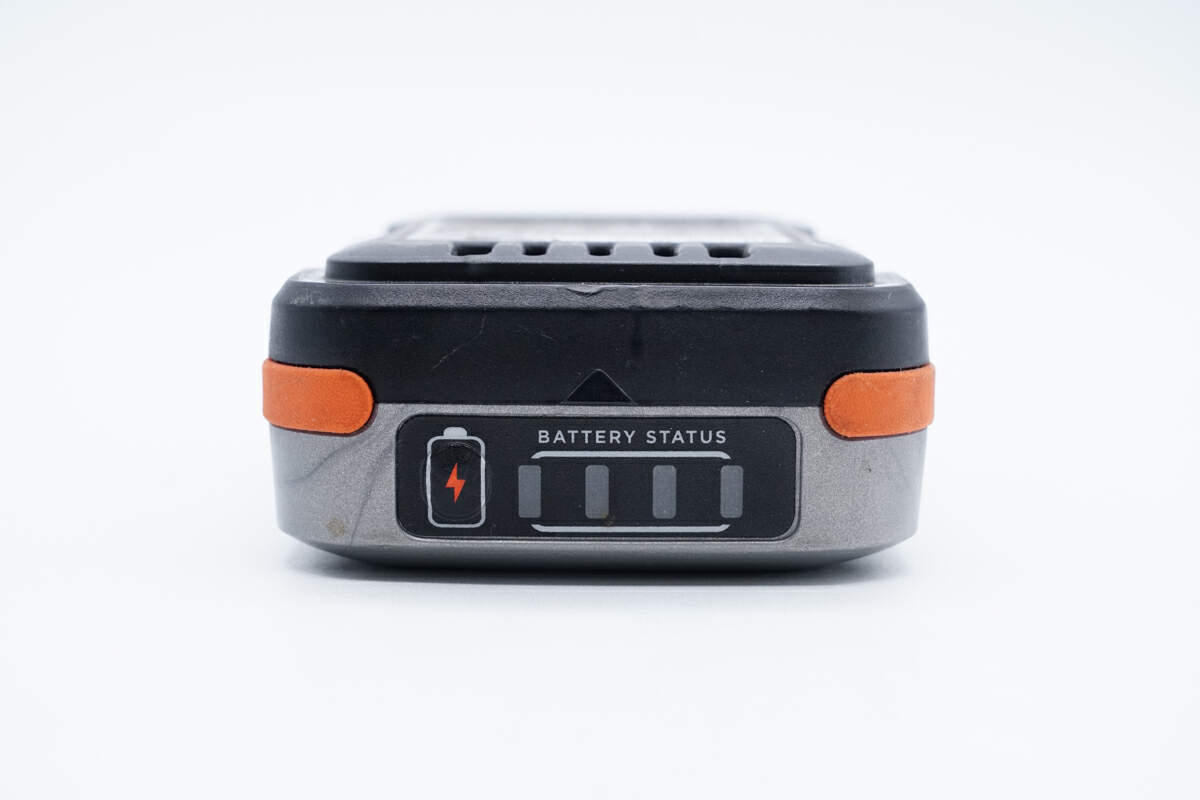

正面配备电源指示灯，指示灯左侧有电池符号的开关按钮，上方是指示灯标识，盖板交界处，有向上的三角标识，为拆盖方向指示。

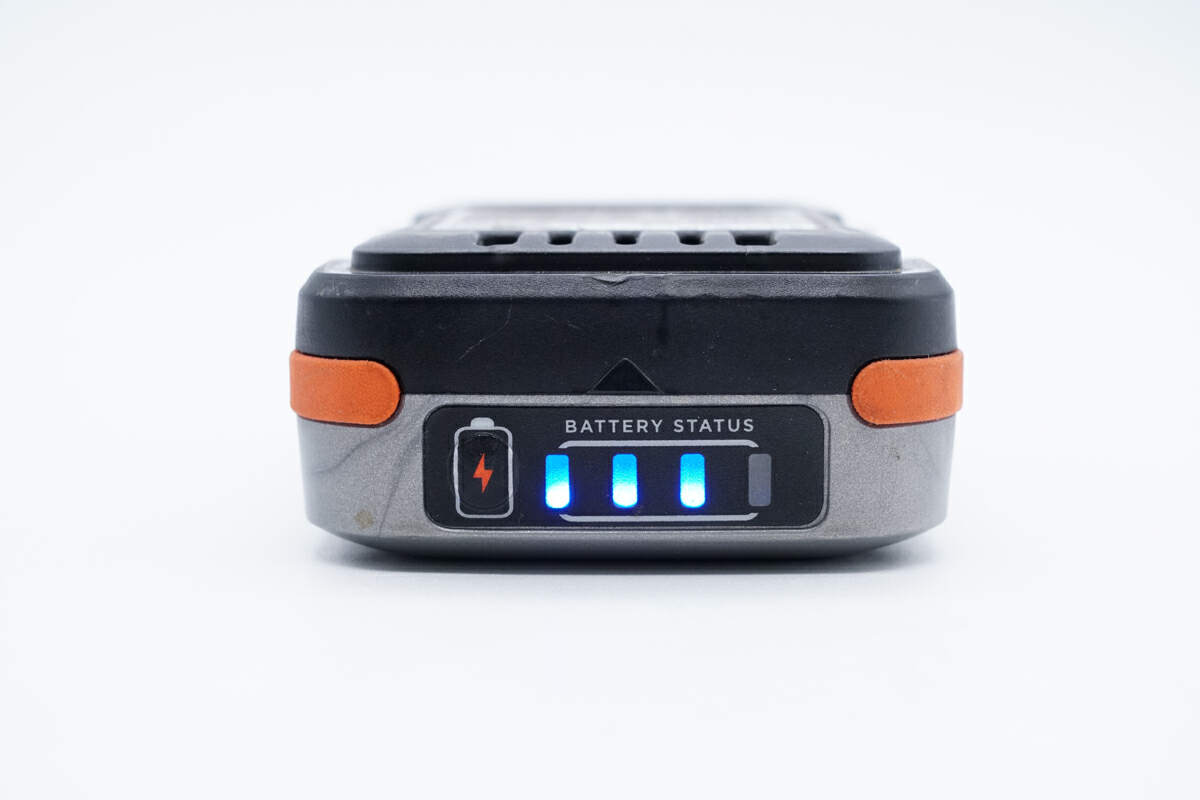

指示灯工作场景特写，亮蓝色灯珠指示剩余电量。

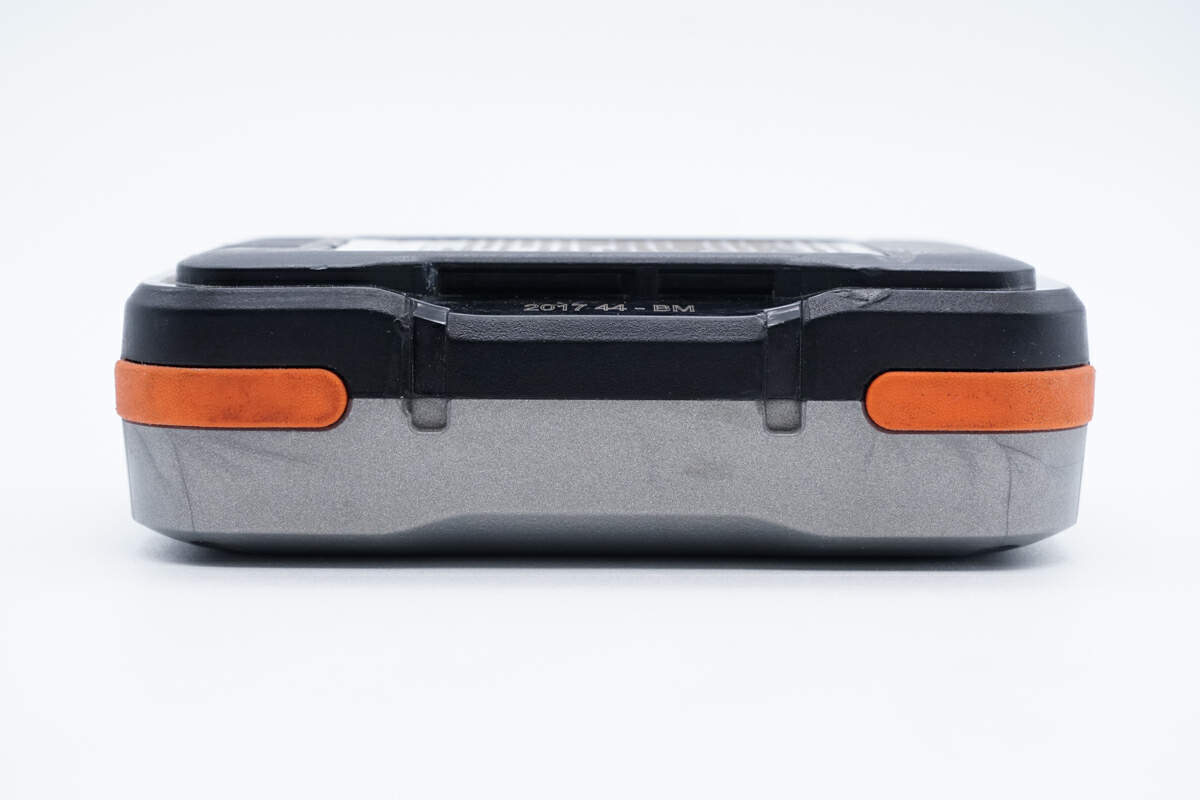

电池包右侧面一览，侧面有两道梳妆凹槽，用于承接电动工具支脚。两边嵌有橙色皮质材料，用于防磕保护。

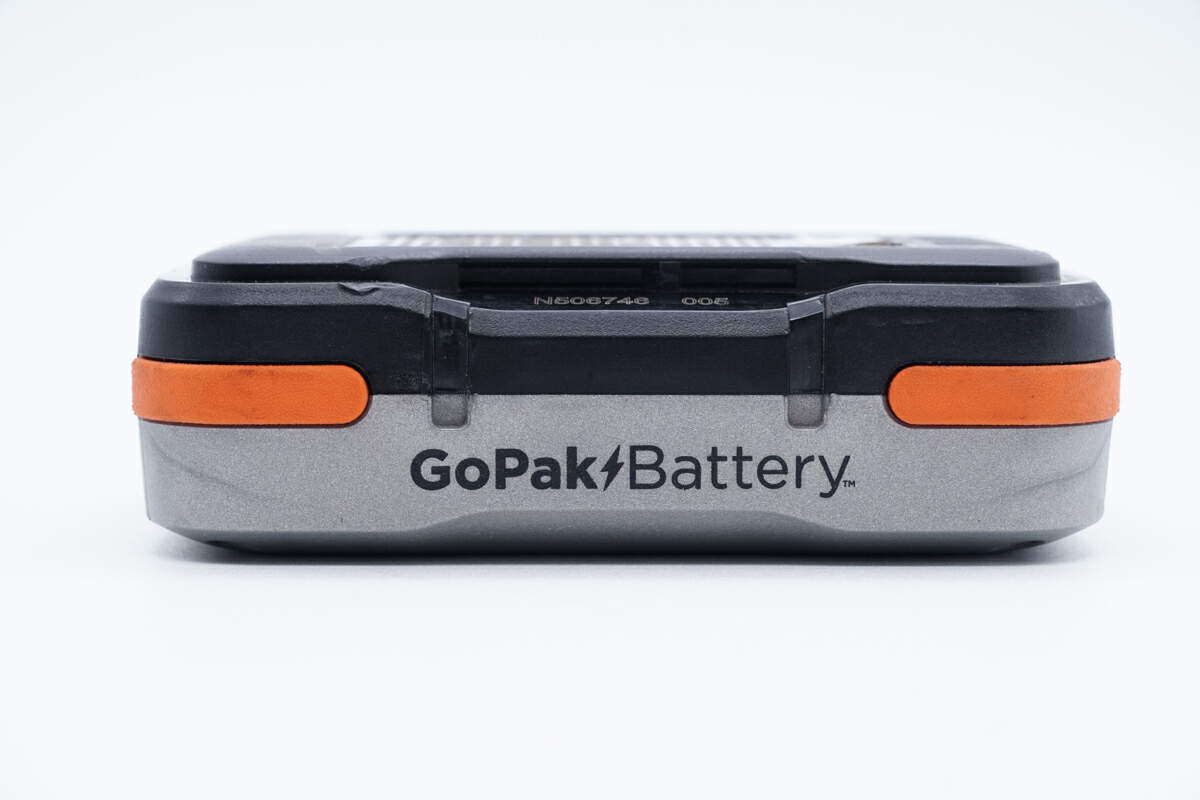

左侧面与右侧面为对称式设计，还印有这款电池包的系列名称“GoPAK Battery”，这款为带电池包充电线的电池包类型。

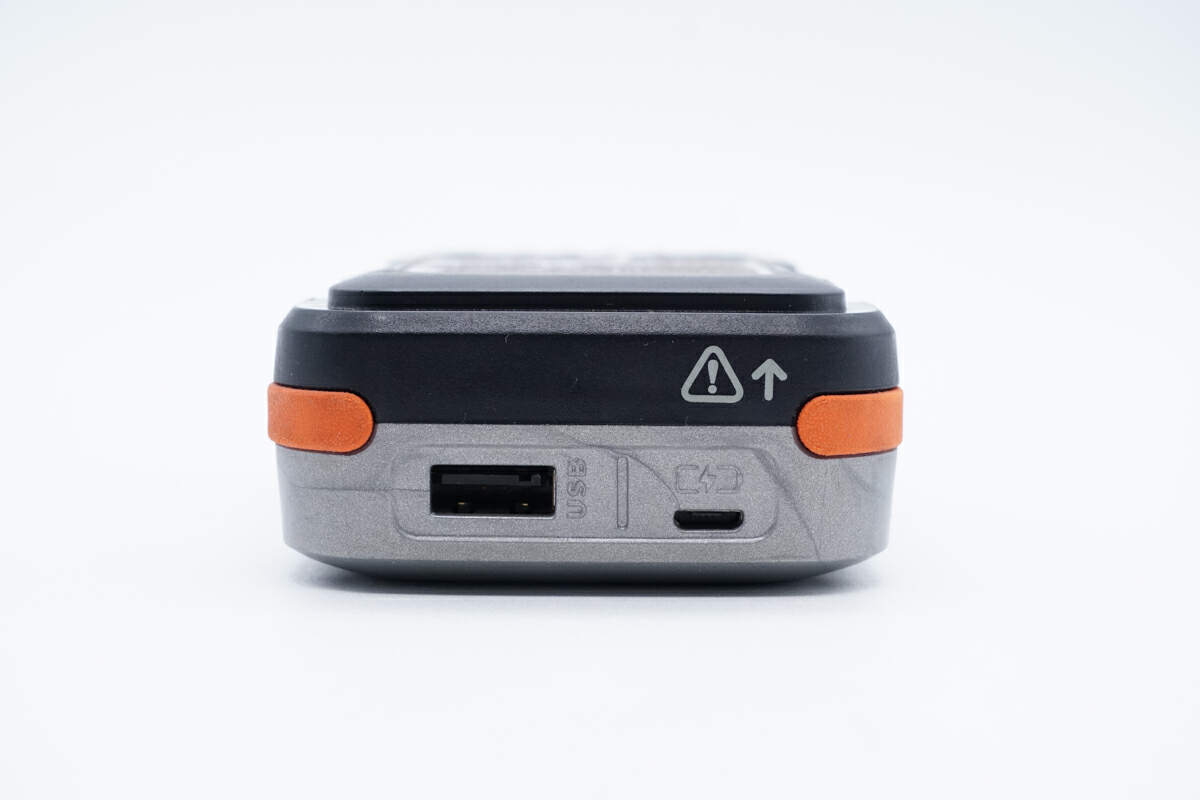

背面可见一个USB-A接口和Micro-B接口。以及警告和向上箭头符号，这两个符号用于提示电池包的插座面为黑色部分。

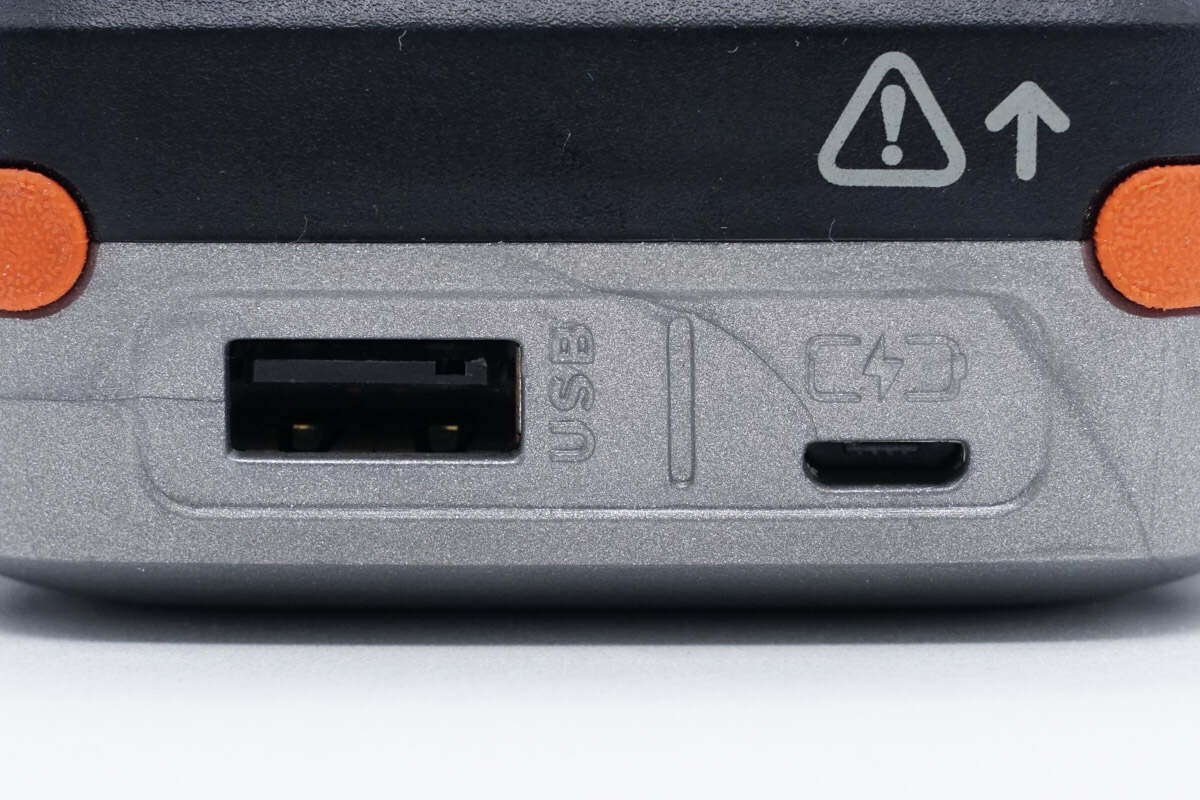

接口特写，USB-A用于电量输出，Micro-B用于给移动电源充电。

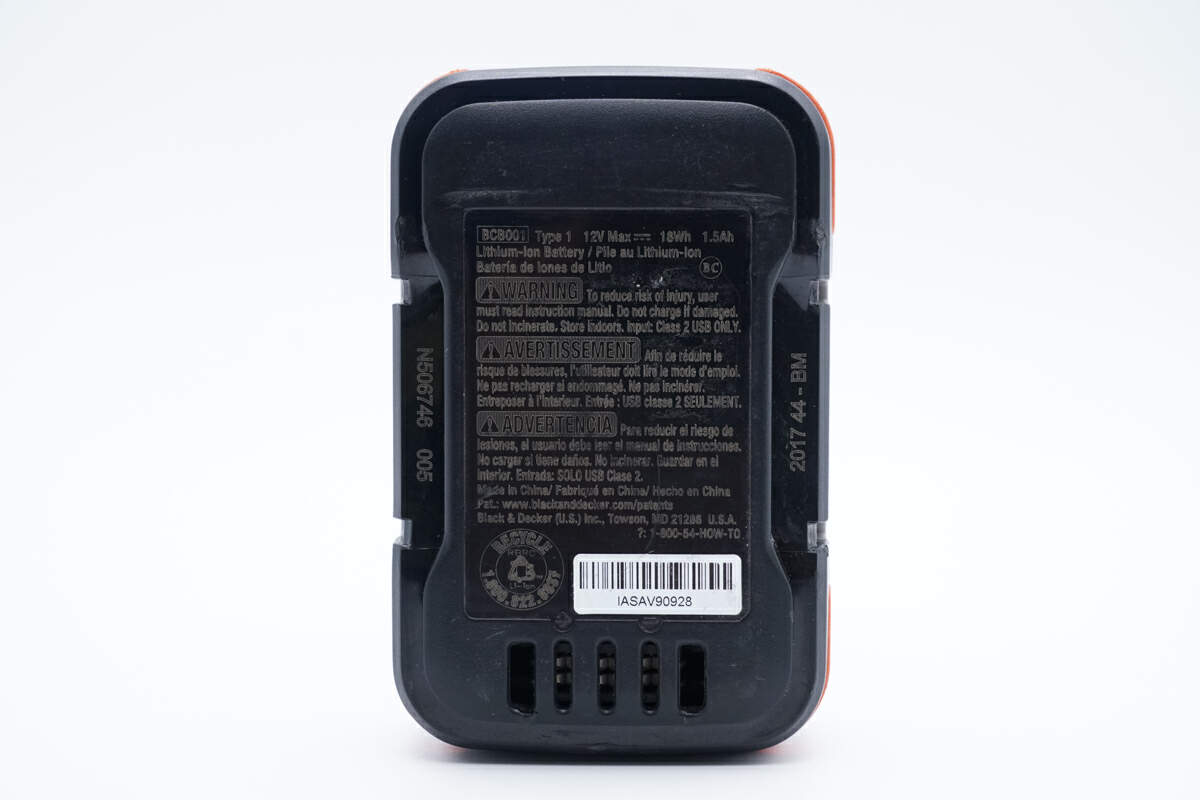

来看电池包底部，电池包底部印刻基本参数，下方为适配的电动工具插座。

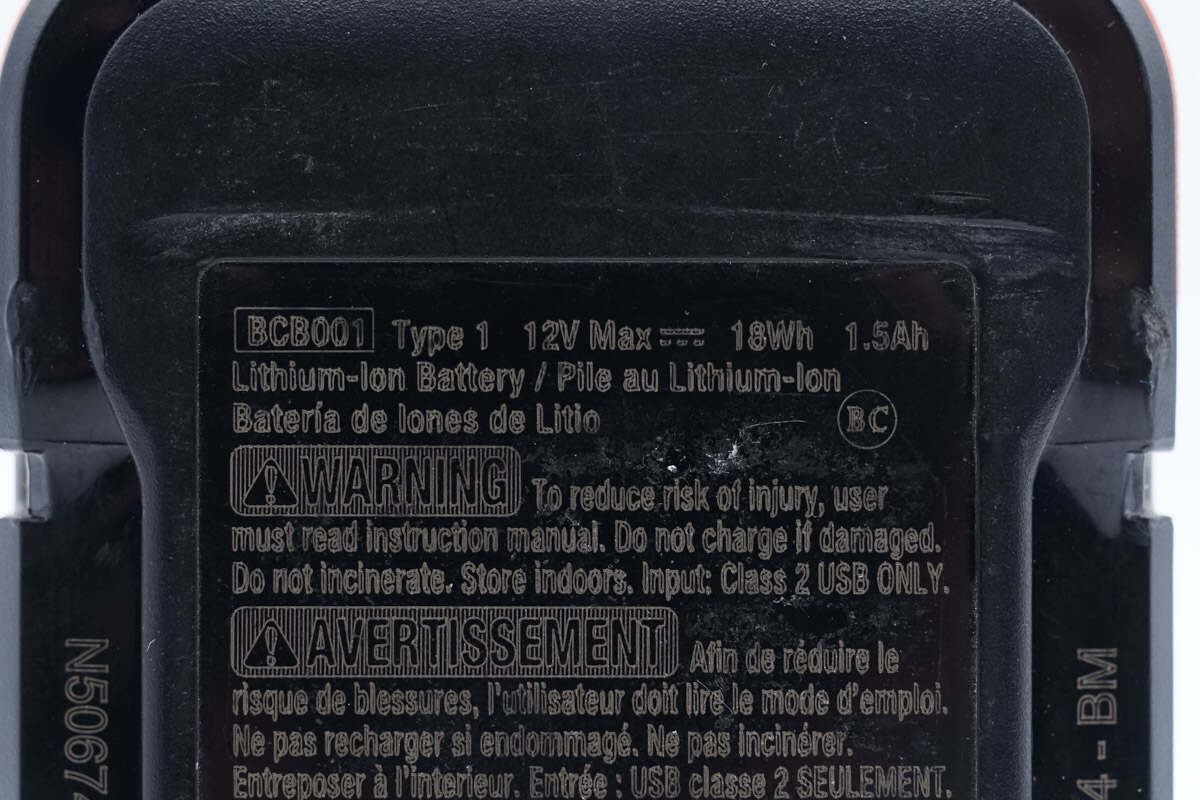

参数信息特写：
型号：BCB001
USB-A输出：12V Max（18Wh 1.5Ah）

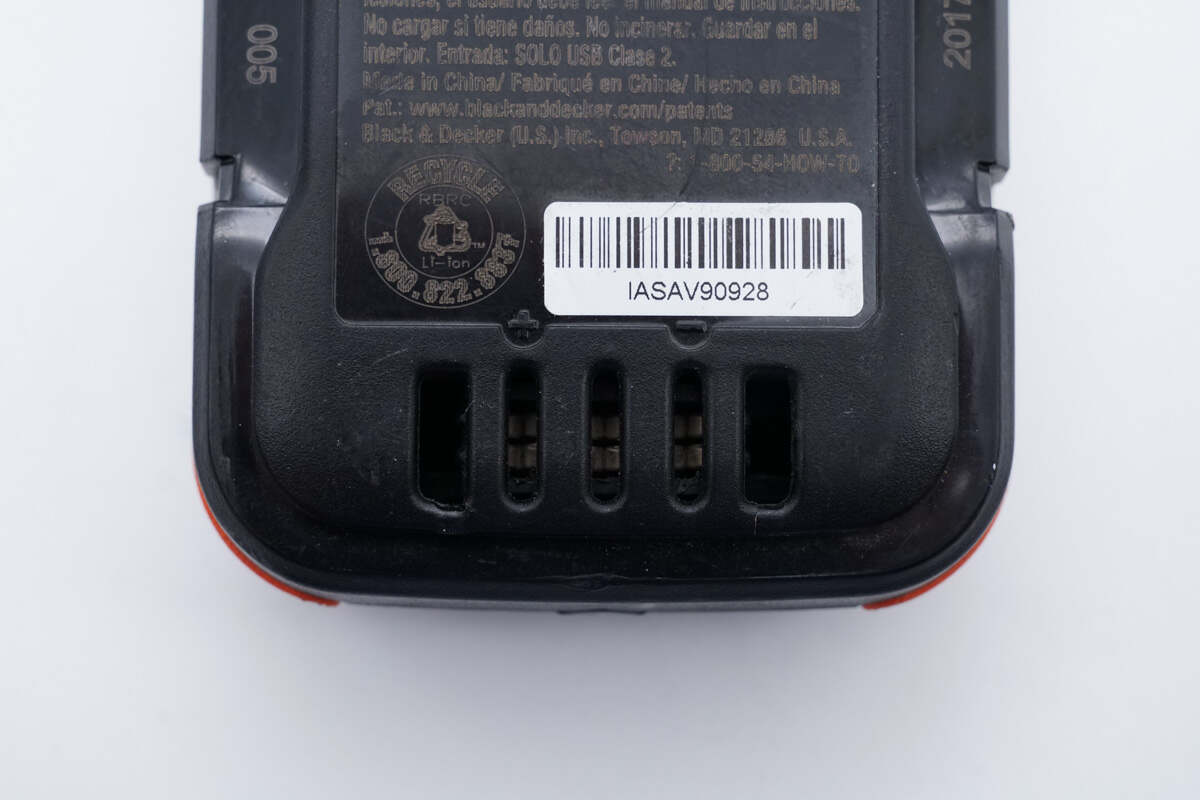

插座特写。

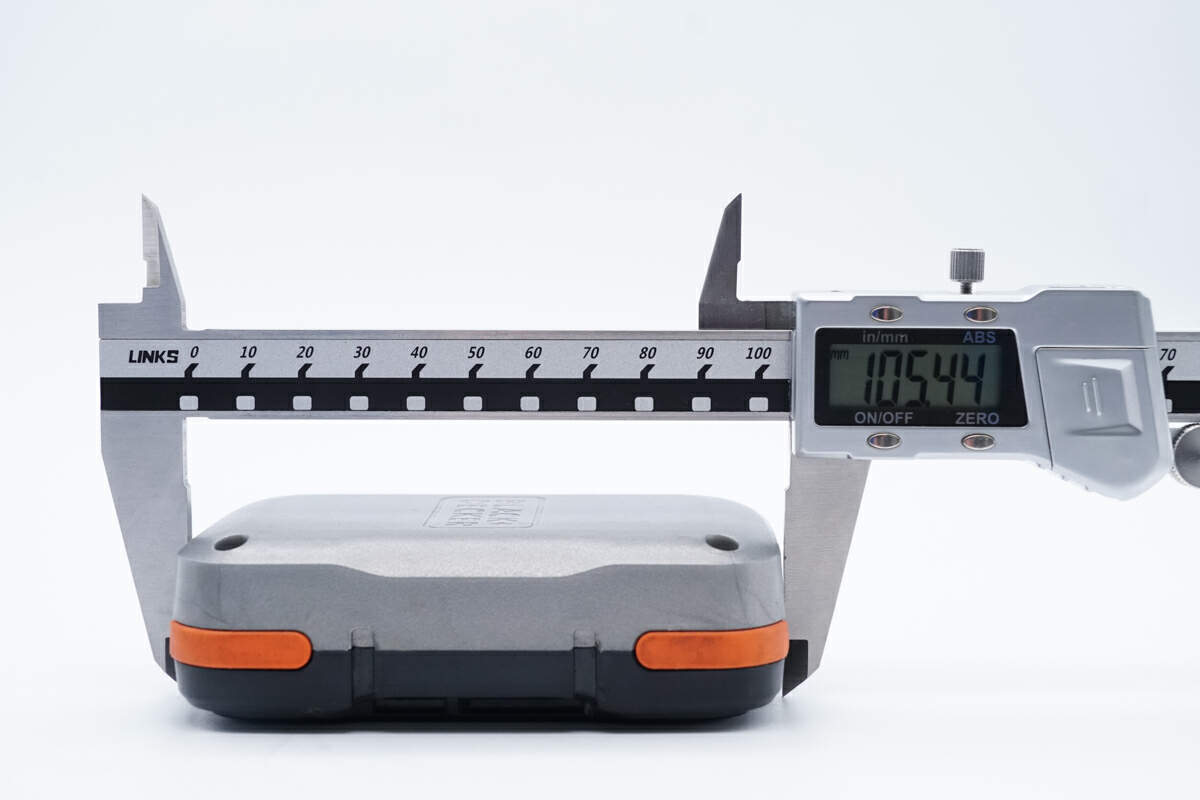

测得BLACK+ DECKER百得电池包长度为125.99mm。

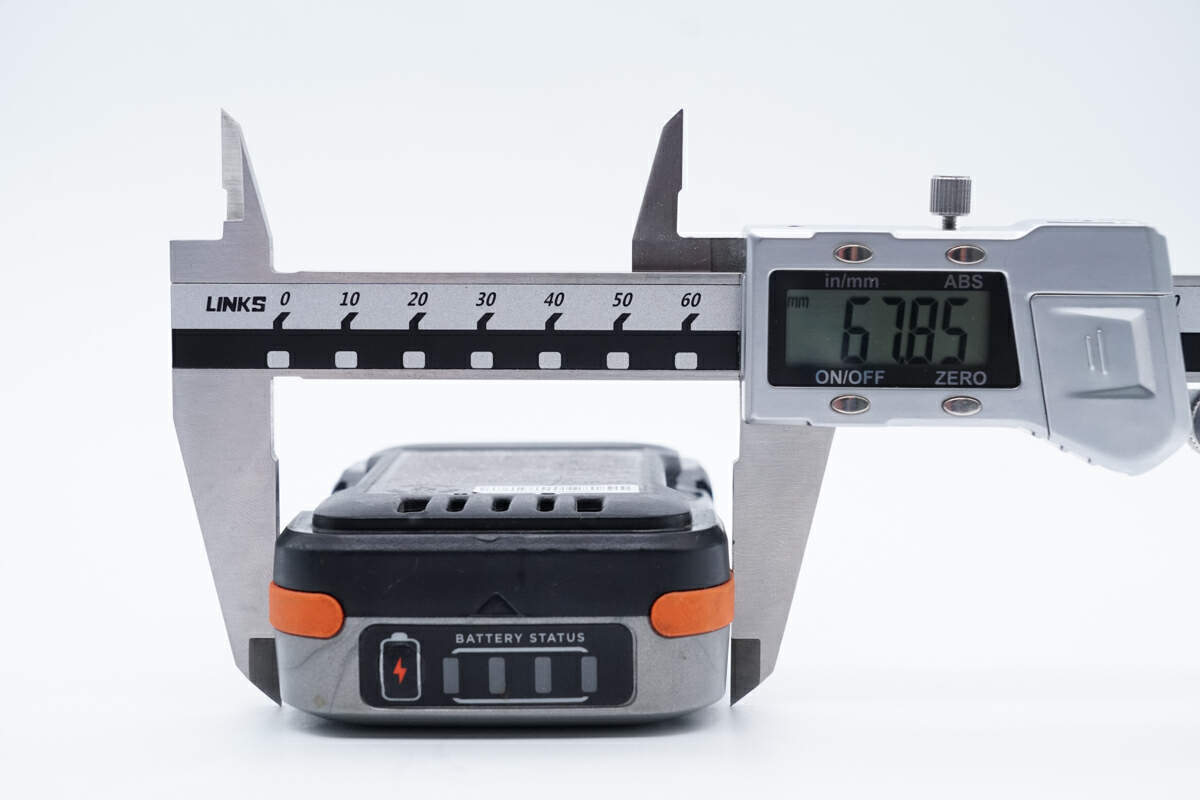

宽度为67.85mm。

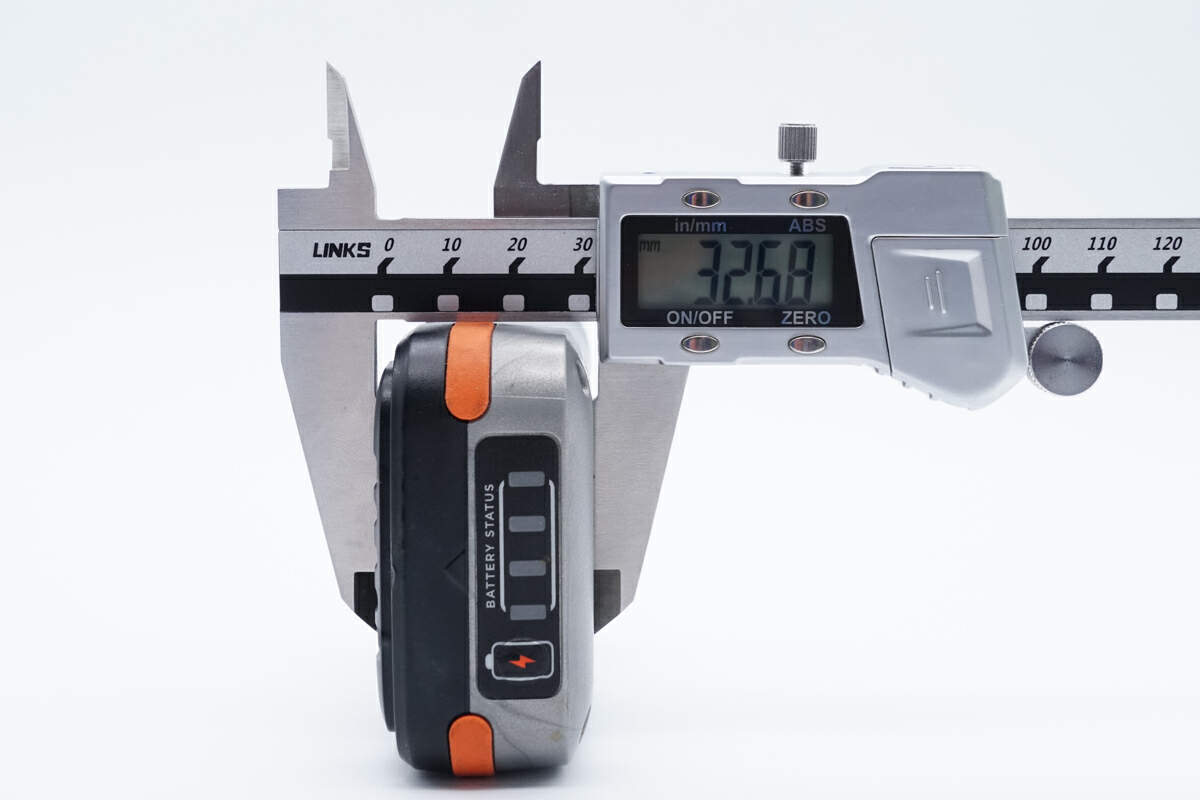

厚度为32.68mm。

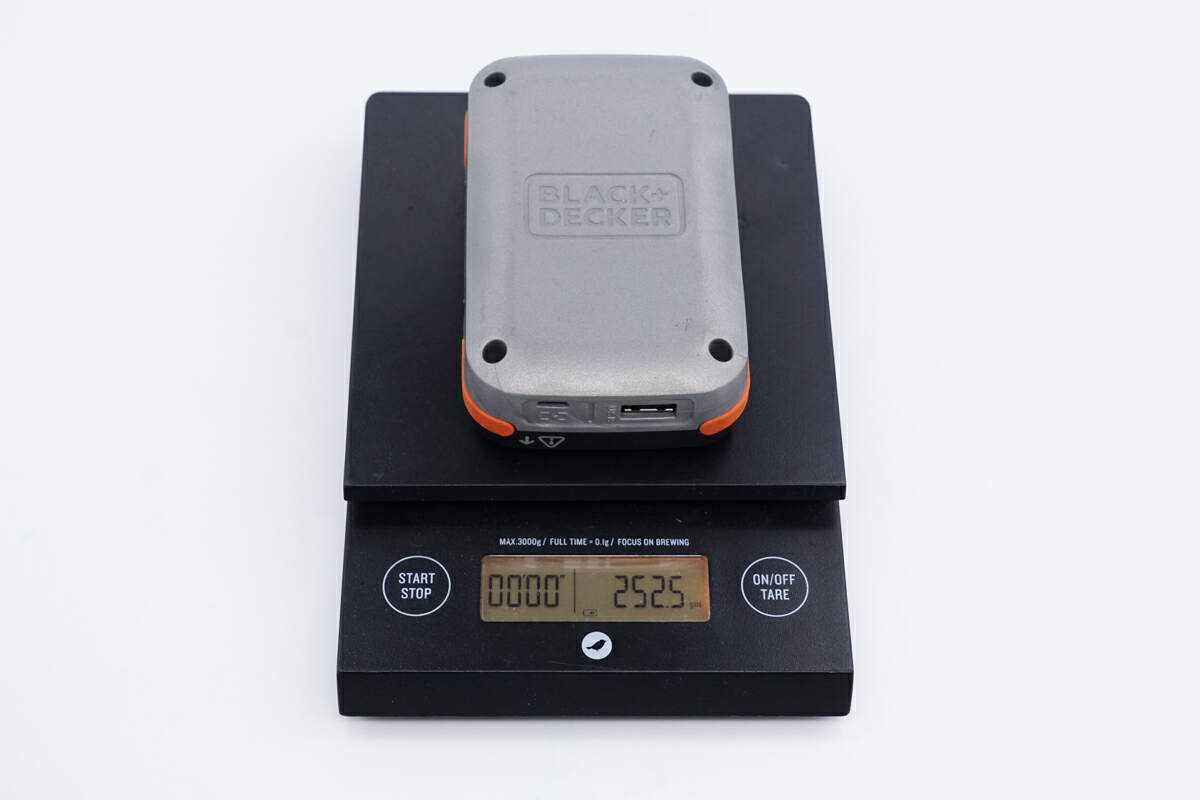

测得其重量为252.5g。

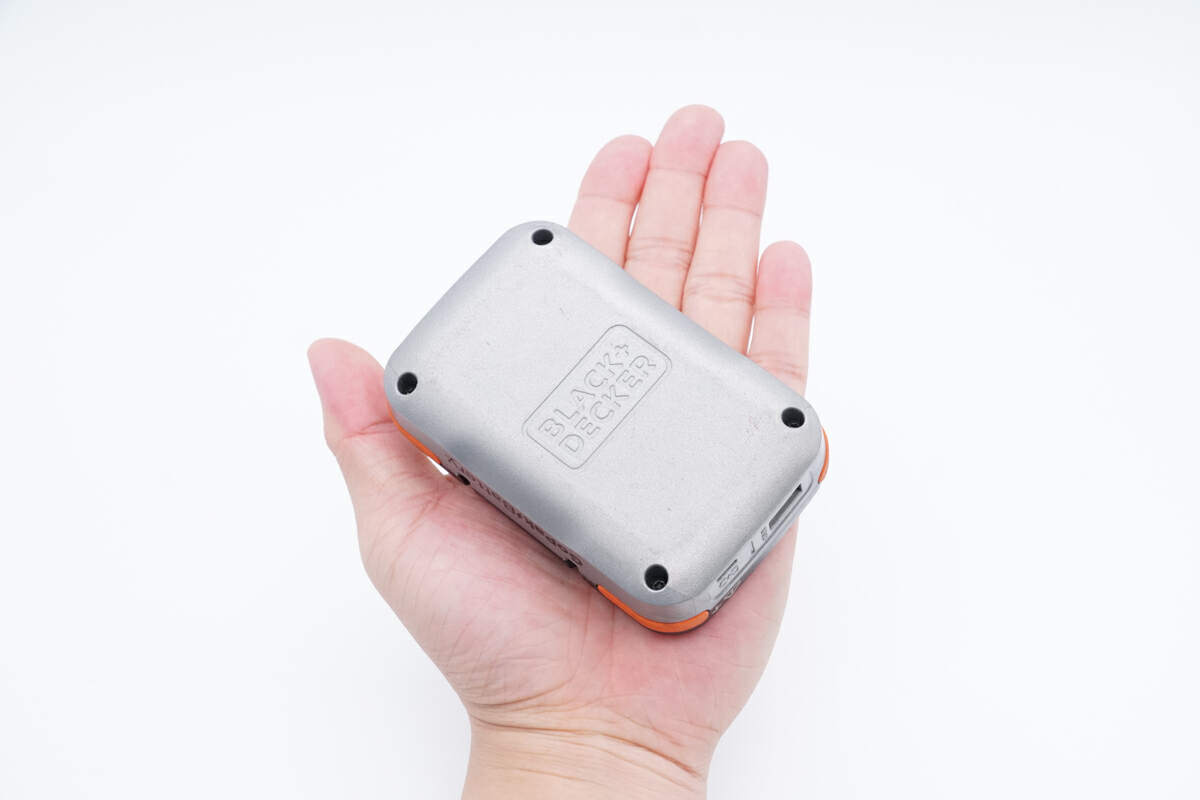

放在成年人手中感受下大小。

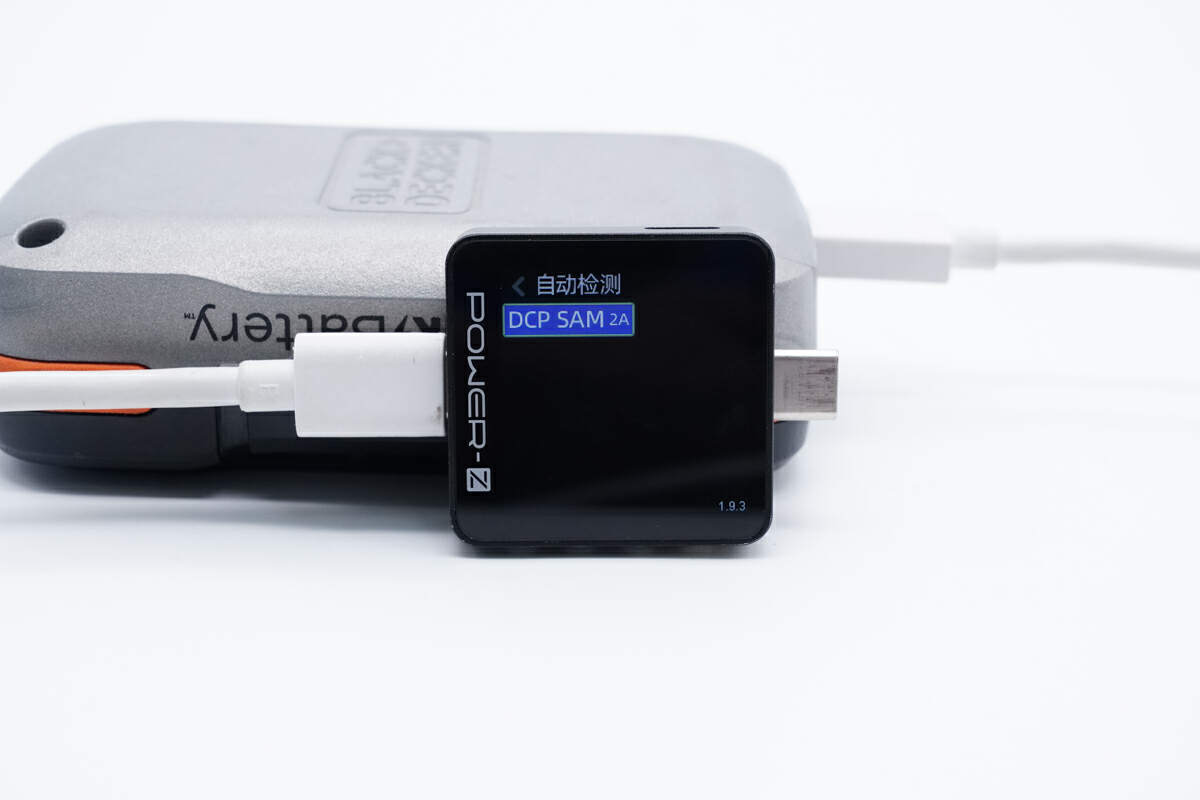

使用POWER-Z KM003C测试仪测得USB-A接口支持DCP、SAM 2A充电协议。
BLACK+ DECKER百得 1500mAh电池包拆解
接下来一起来看下它的内部结构和用料。
将电池包的外壳螺丝拧下，拆下顶盖。

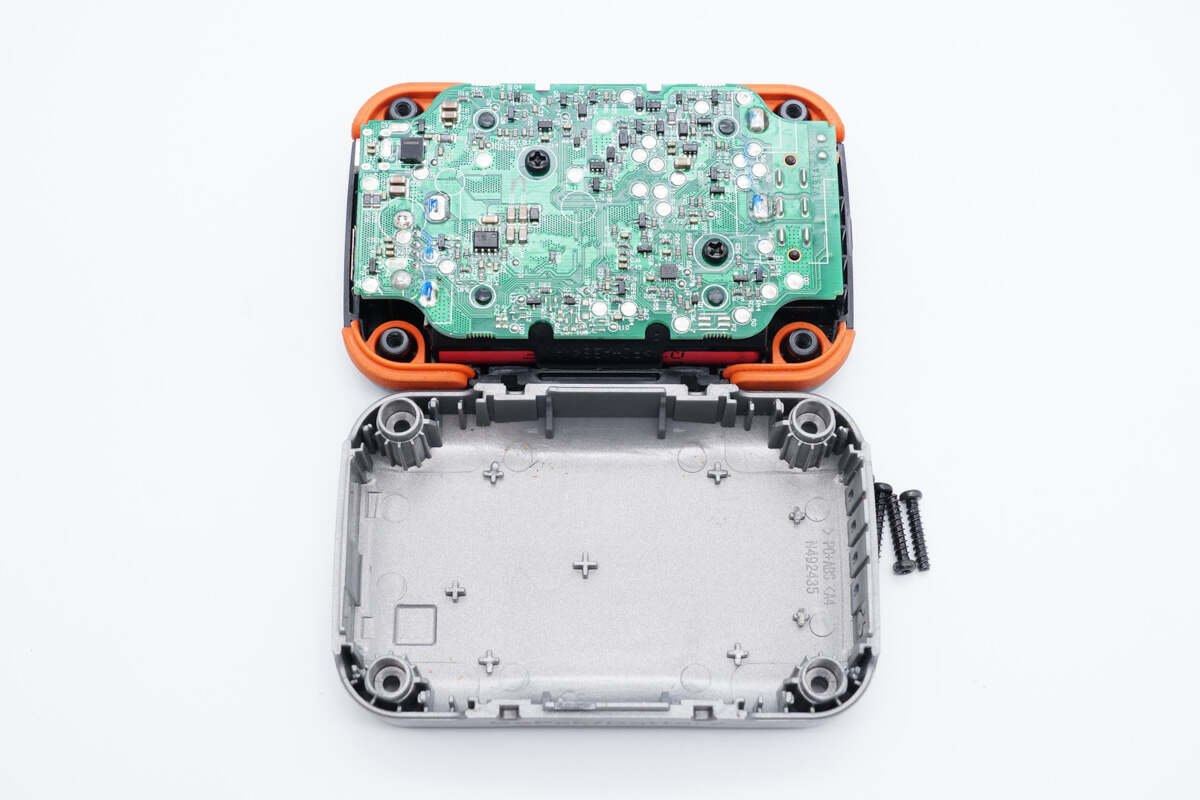

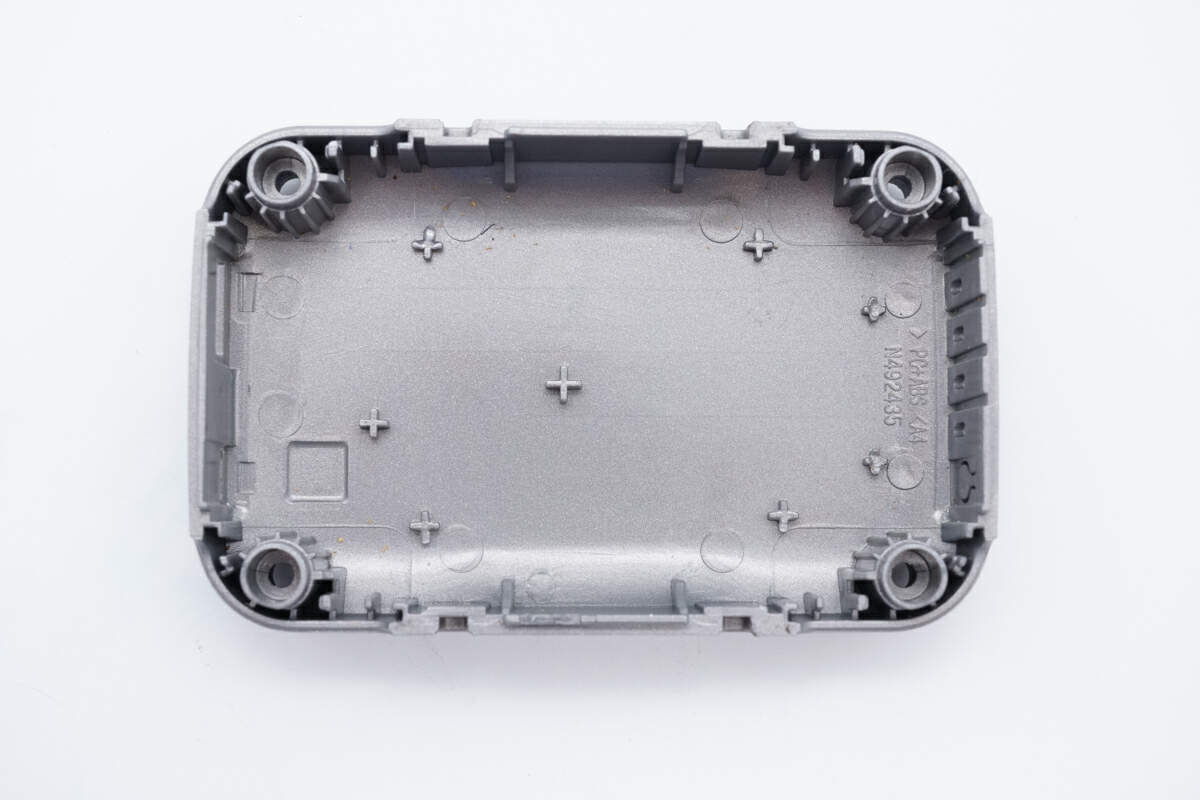

盖板内部结构一览。
来看壳体内部结构。PCBA模块搭在电池组塑料支架上方，中间用两颗螺丝固定。

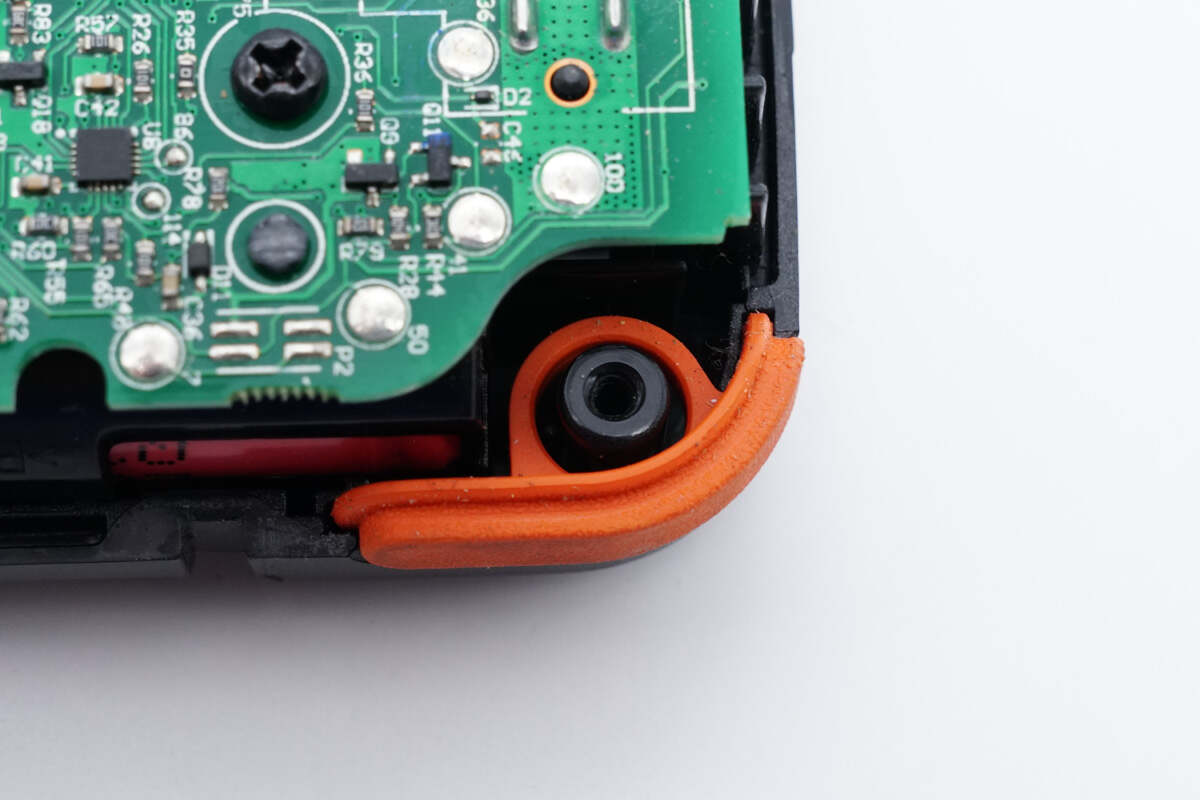

用于固定外壳的螺丝卡洞特写。
将电池组和PCBA模块从壳体中取出。

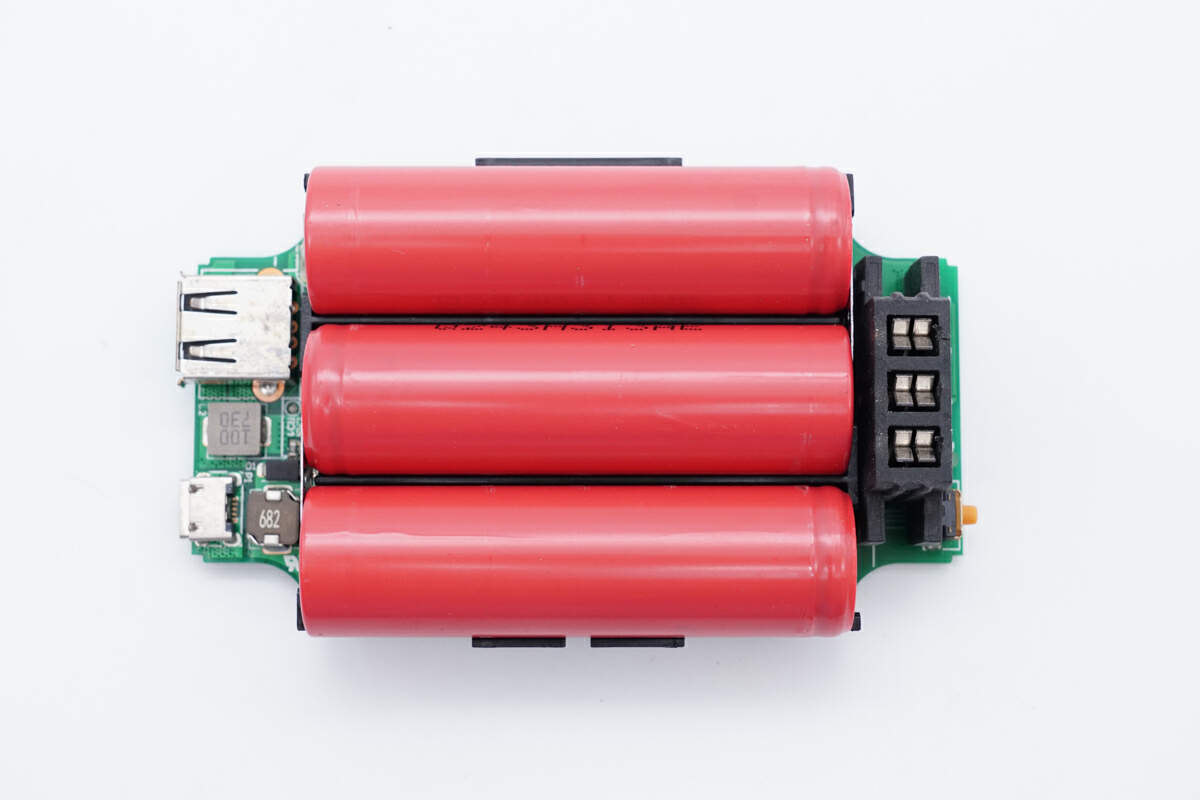

模块背面可见电池组有三颗电芯组成。

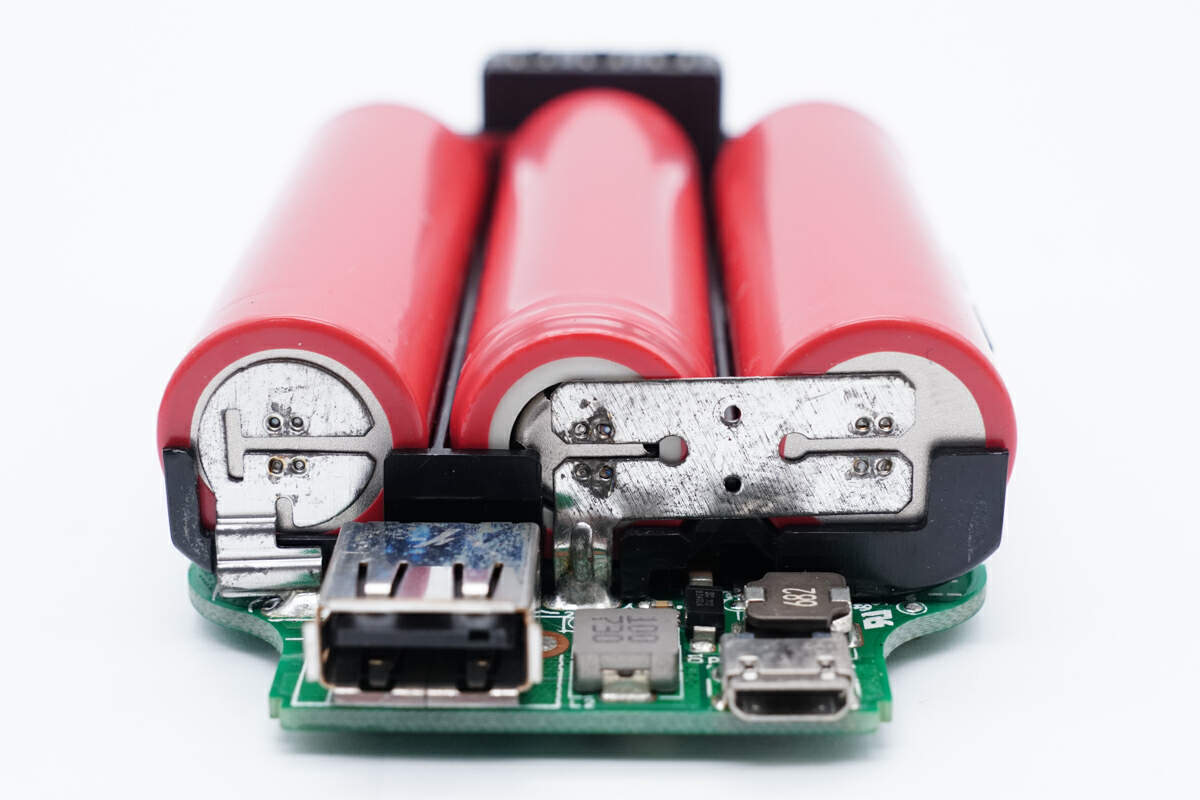

整体模块正面一览。可见电池组与镍片的点焊焊点，从镍片连接情况得知电池组由三颗电芯串联而成。

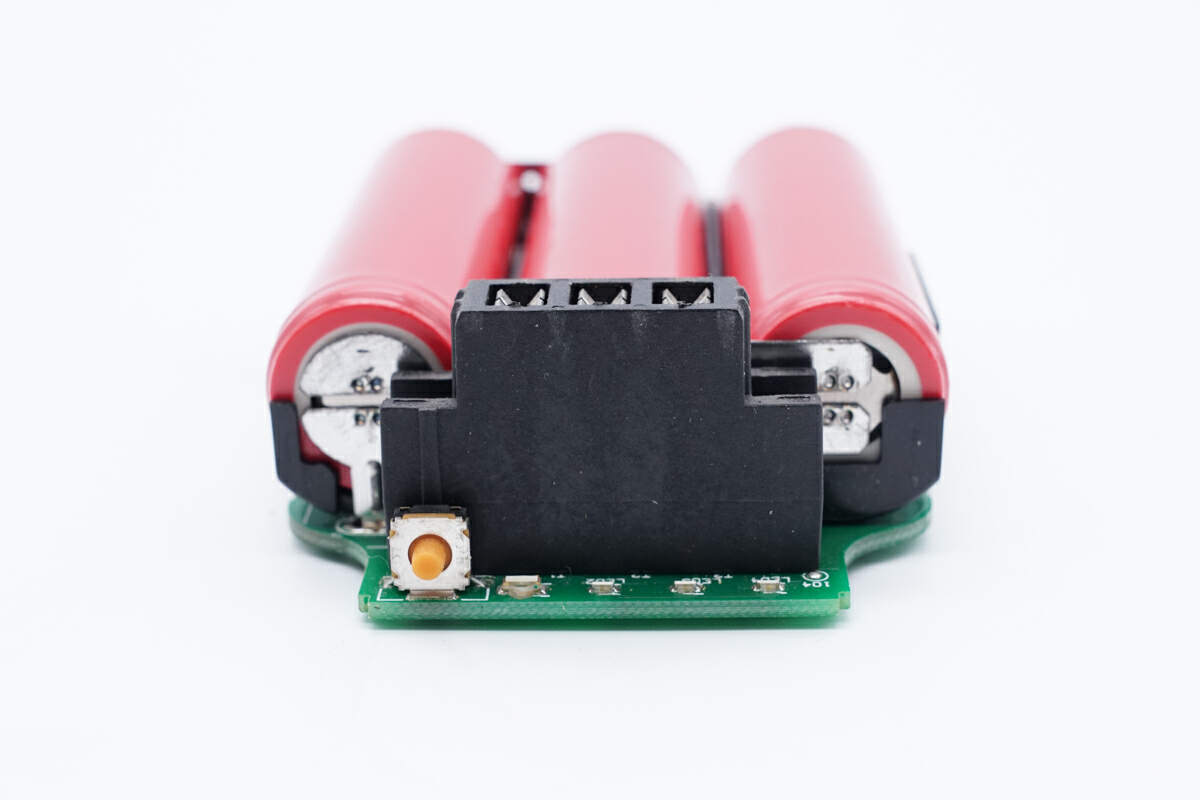

背面插座和电源按钮一览

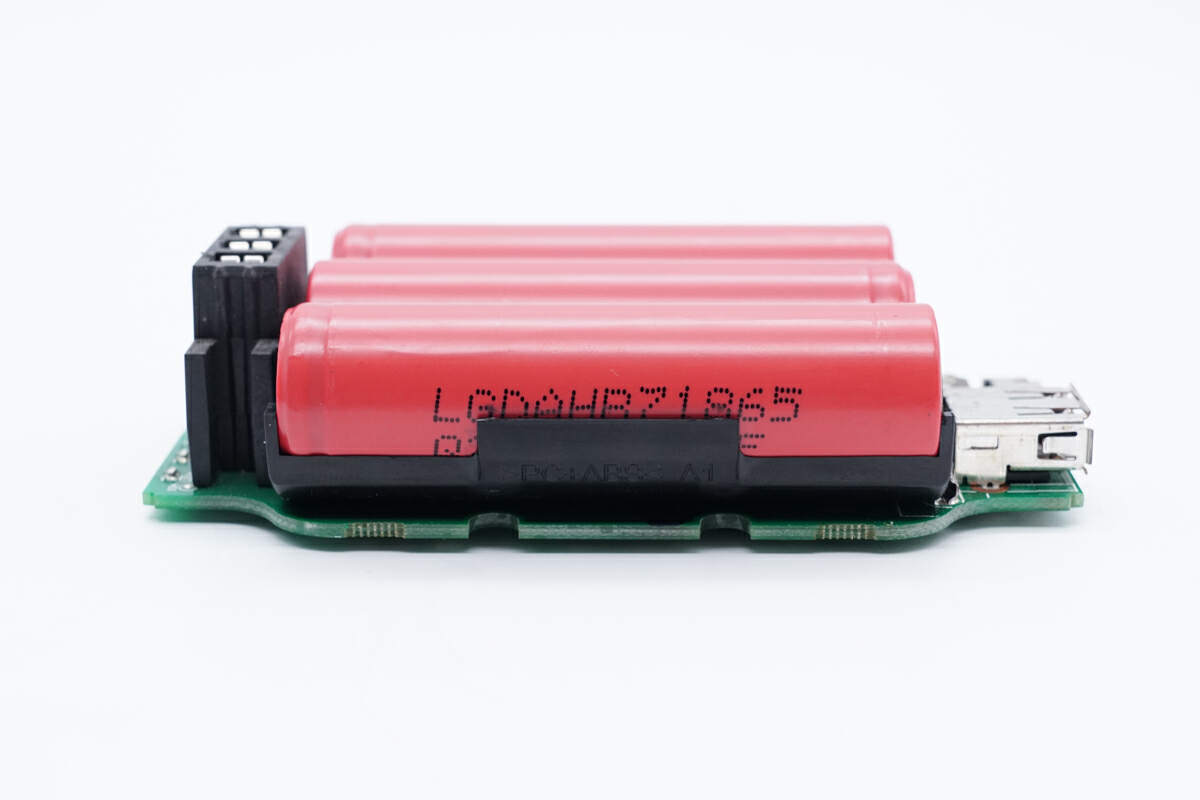

侧面结构一览。

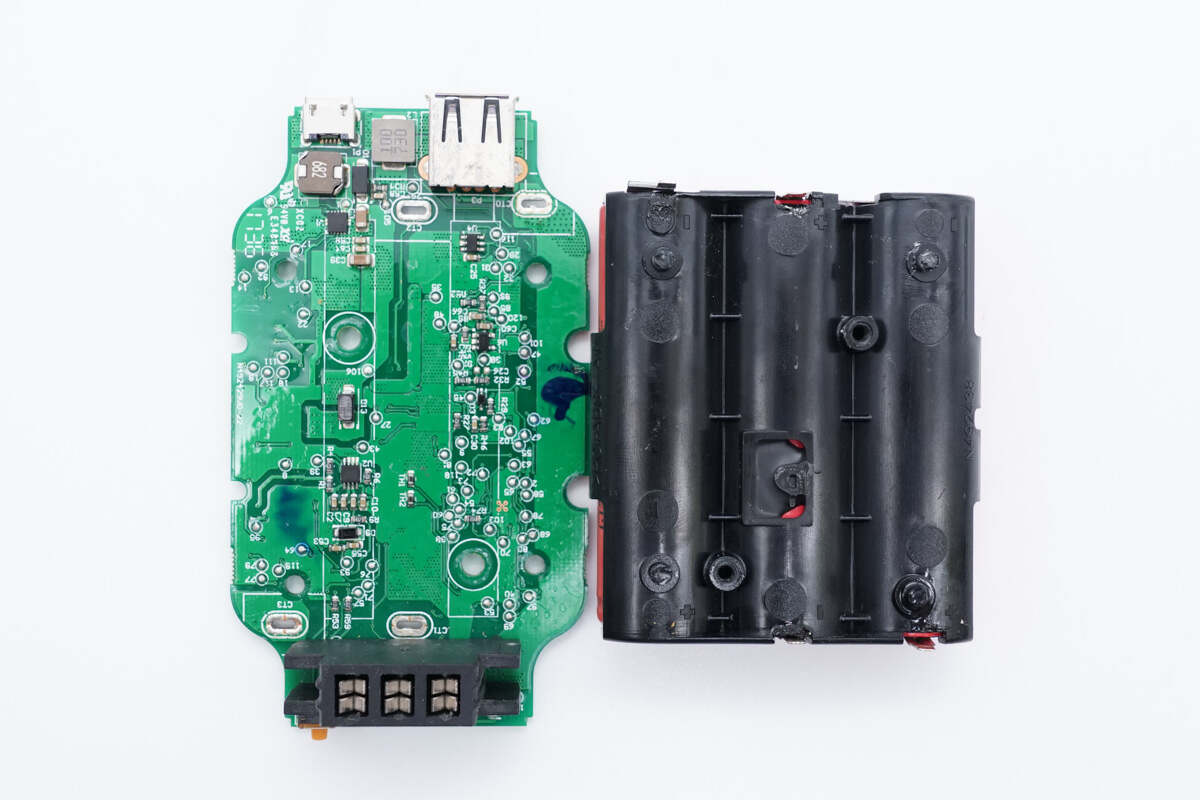

继续拆解，将电池组和PCBA模块分离。

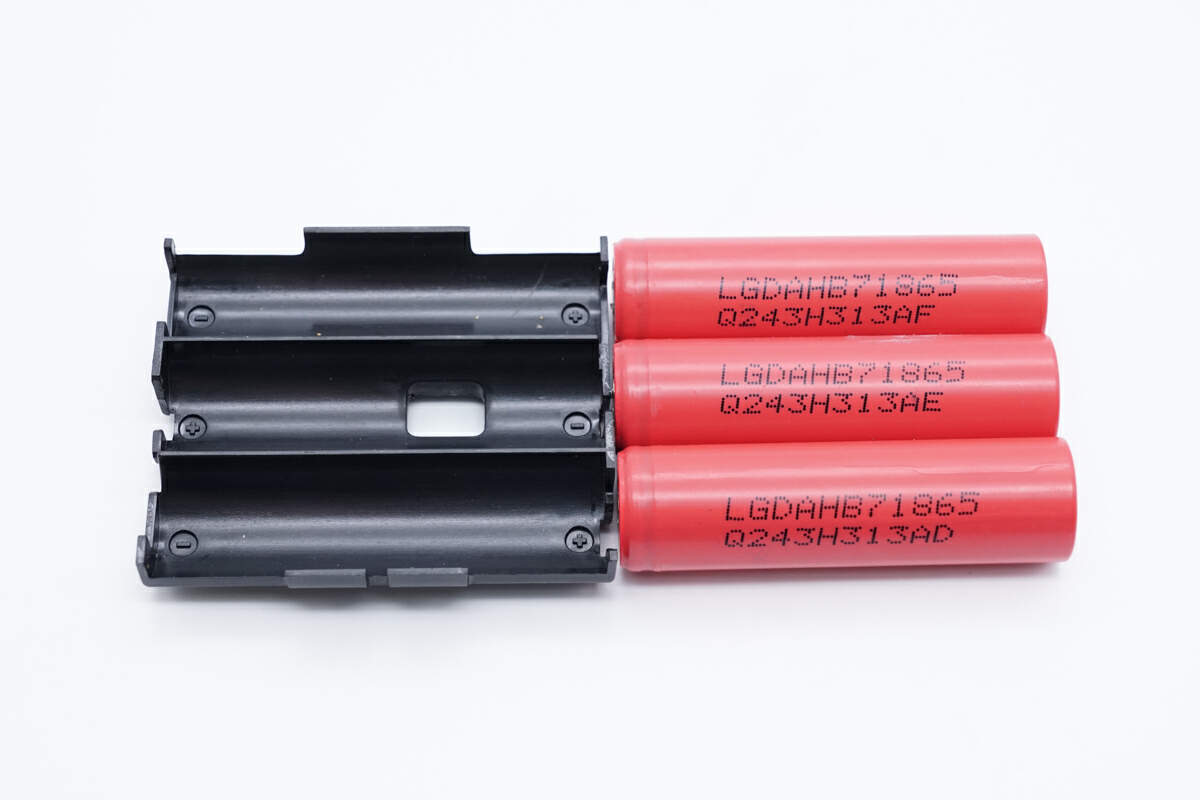

将电池组从黑色塑料支架中拆出。

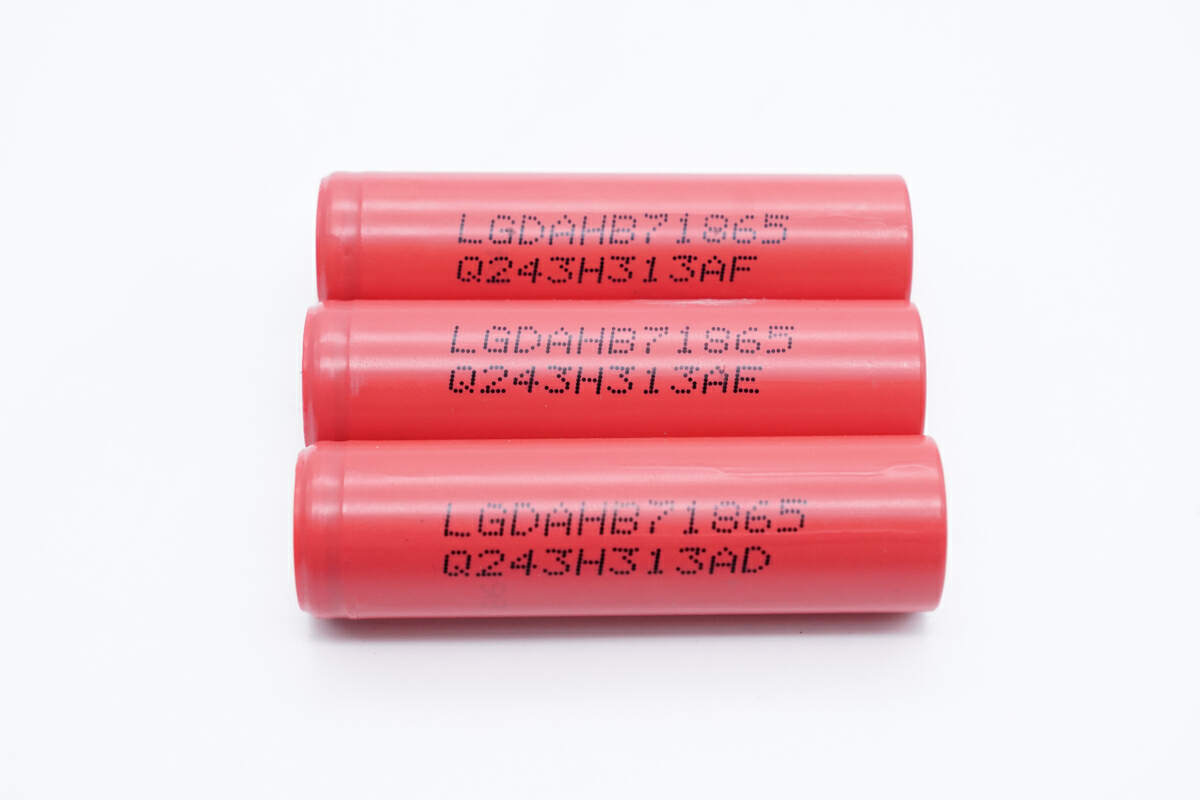

将拆出的三颗电芯并排排列。

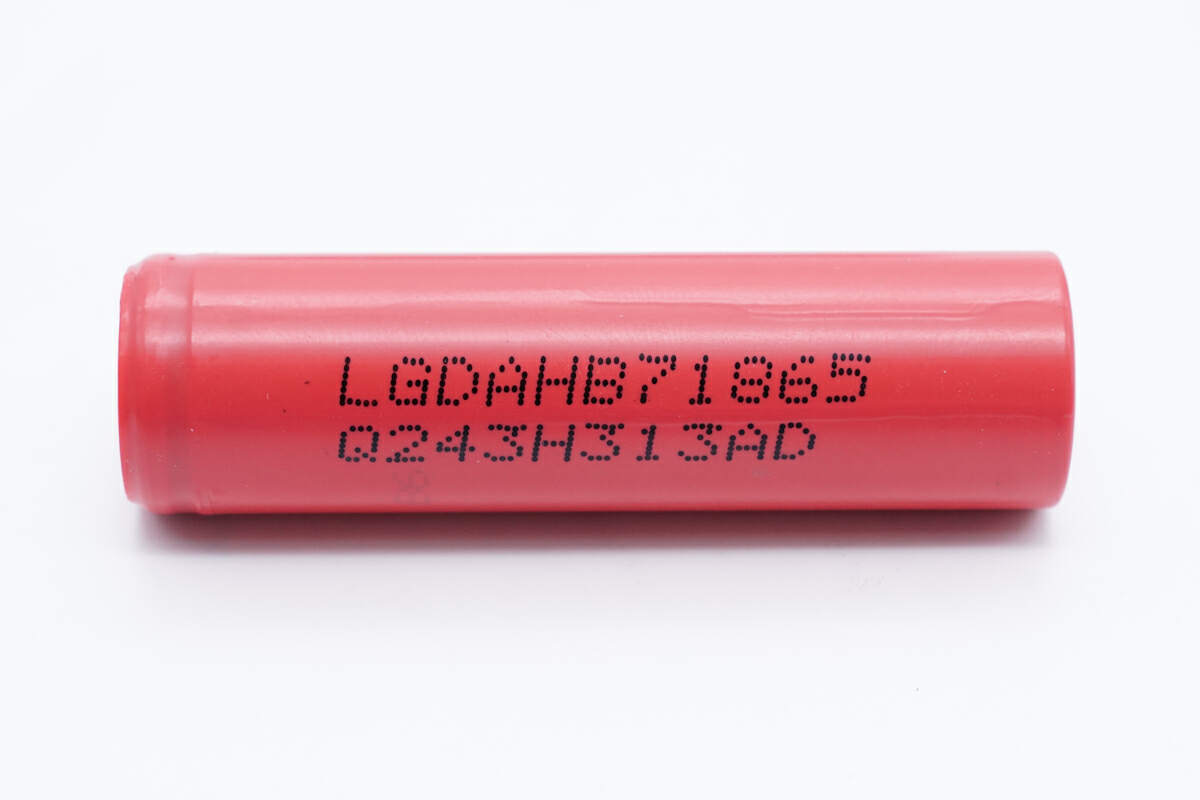

电芯喷码特写，电芯来自LG，型号IMR18650HB7，标称容量1500mAh，标称电压3.60V。支持10C 15000mAh最大放电倍率，最大充电倍率4C 6000mAh。下方可见电芯出厂批次号。

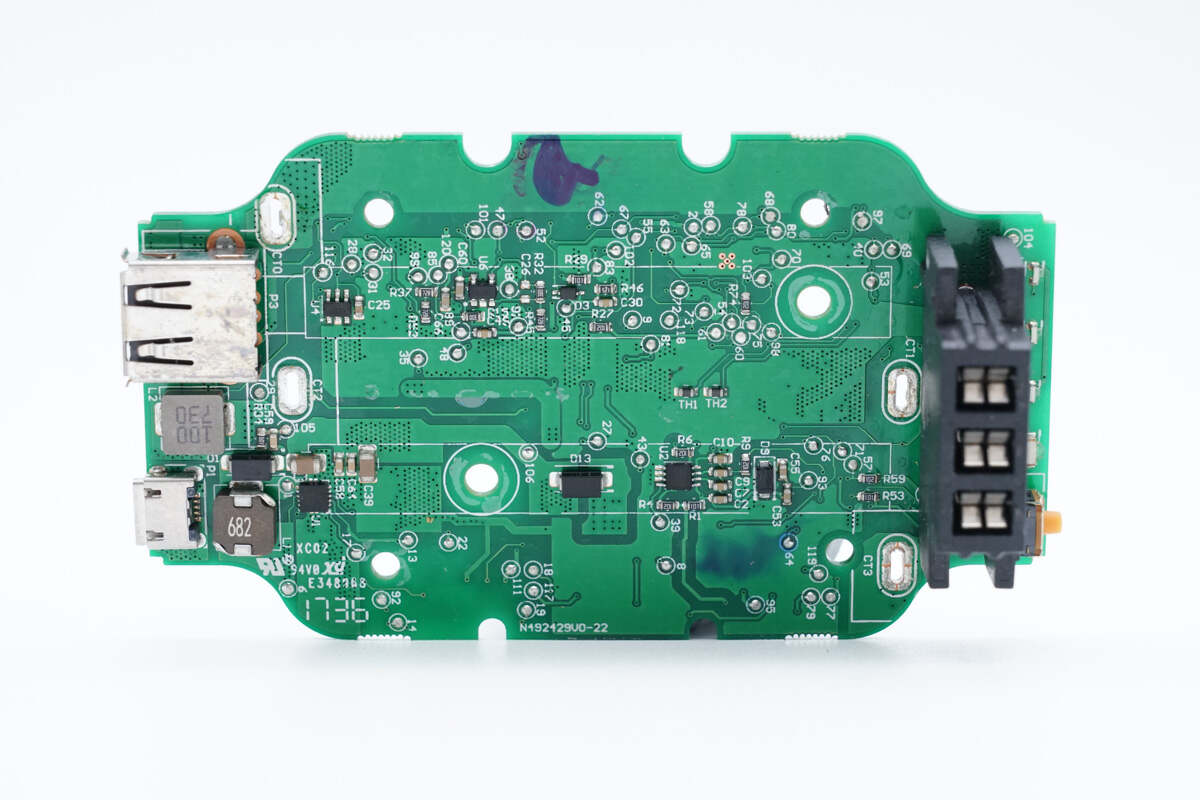

再来看PCBA模块，左侧可见USB-A接口，下方是合金电感和升降压电感，然后是一颗升压直流转换器。上方靠接口是VBUS开关管，旁边一枚运算放大器。右下方是电池保护芯片和二极管，最右侧是插座。

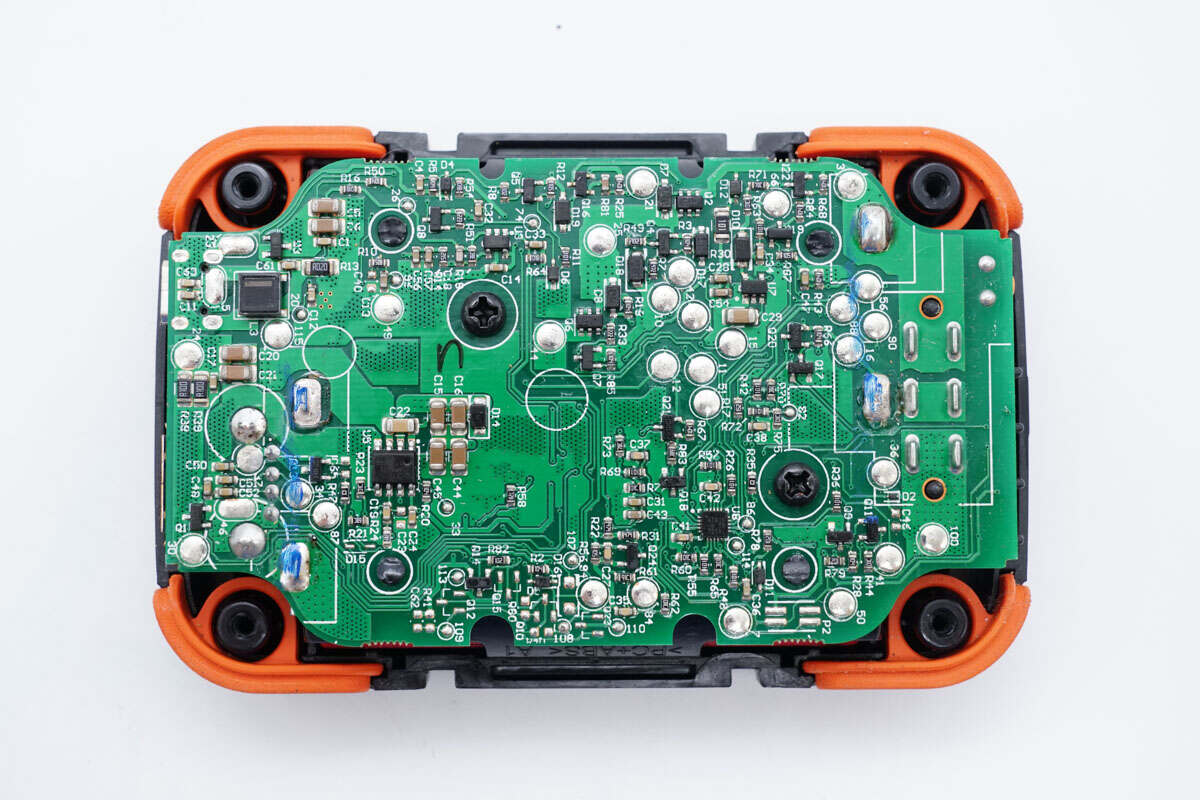

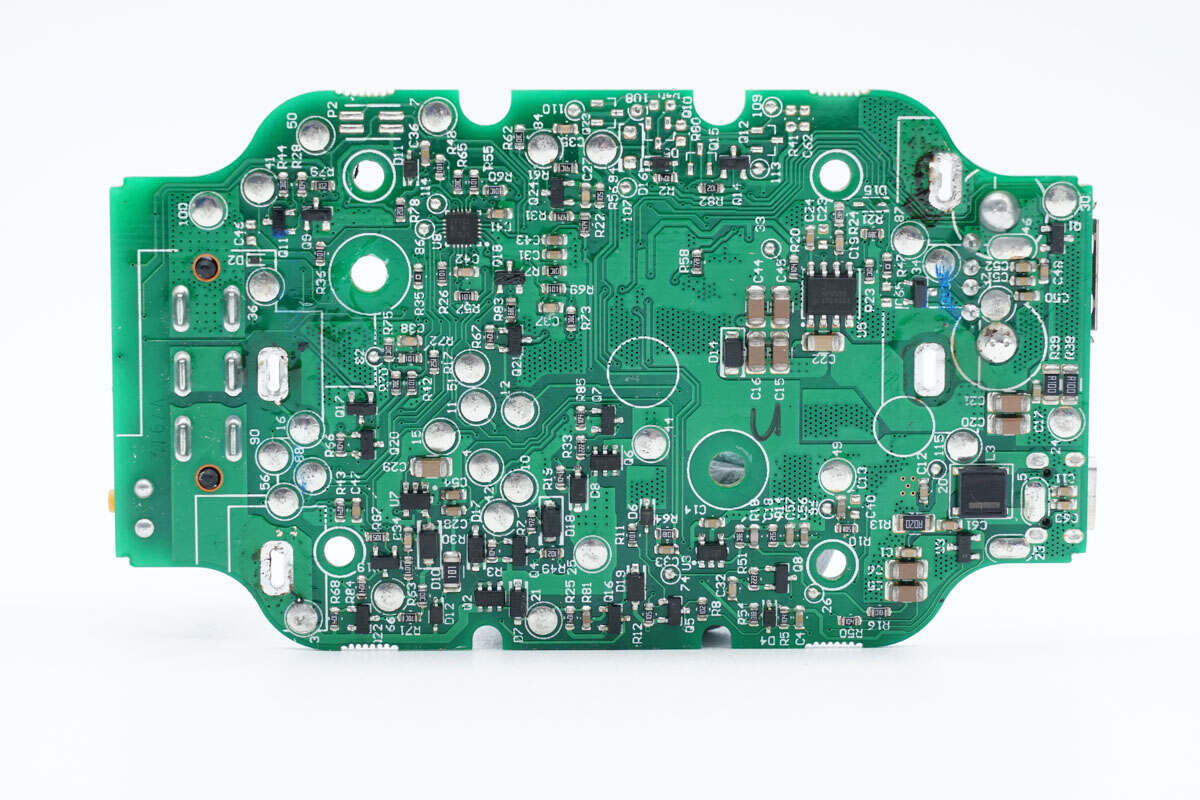

再来看另一面，右上角是一颗MCU，下方是电流均衡电路，以及两颗电池保护管，右上角是降压-升压变换器。

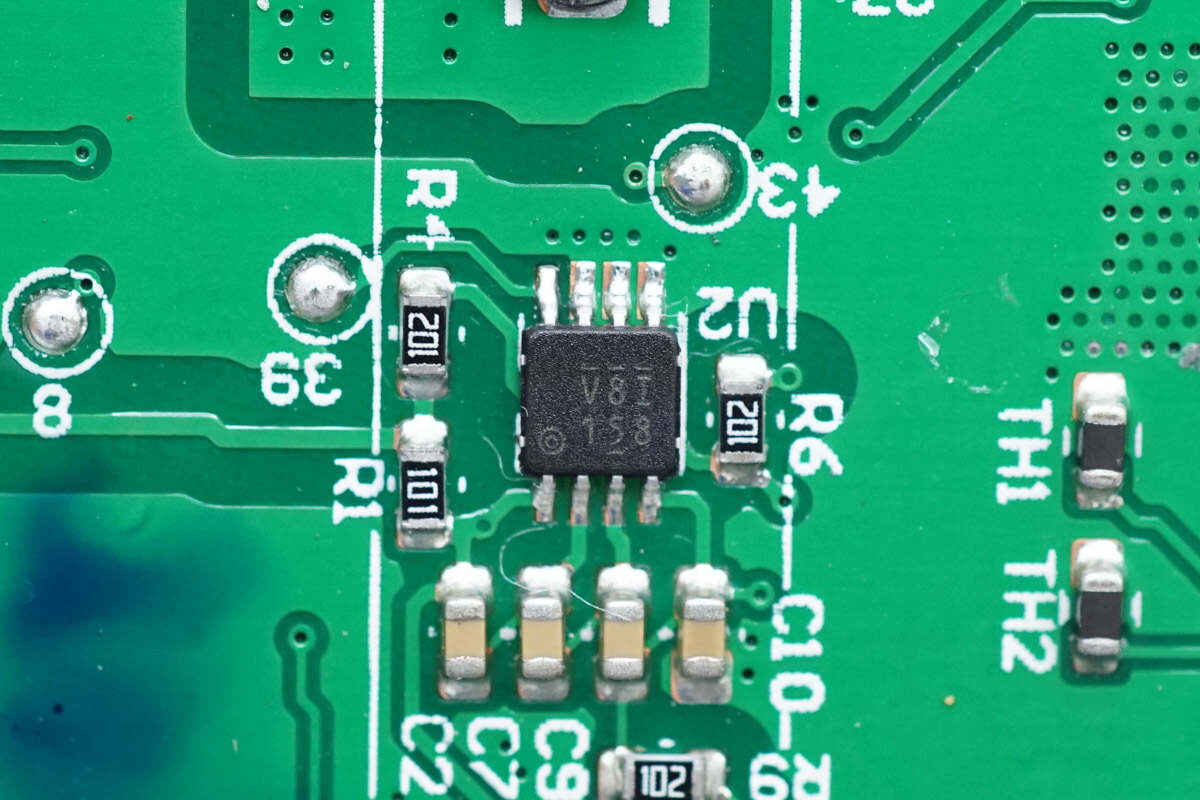

丝印V8I的电池保护芯片特写。

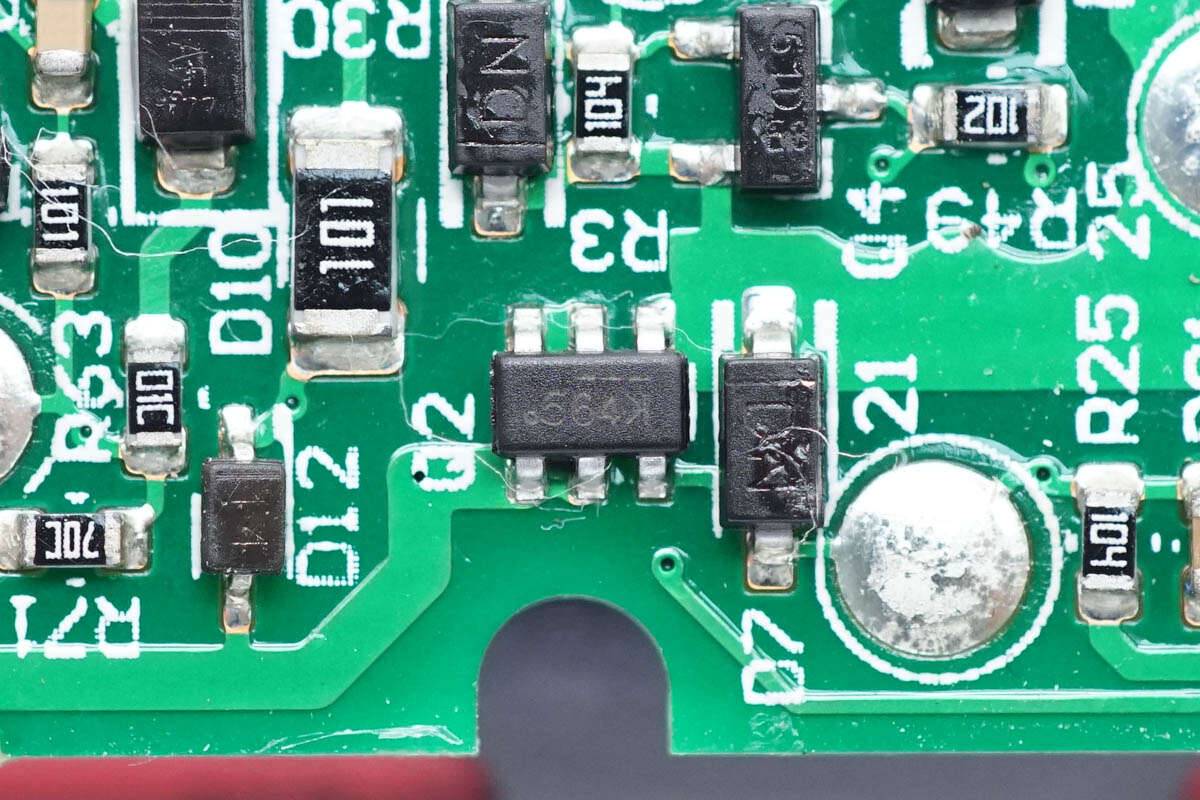

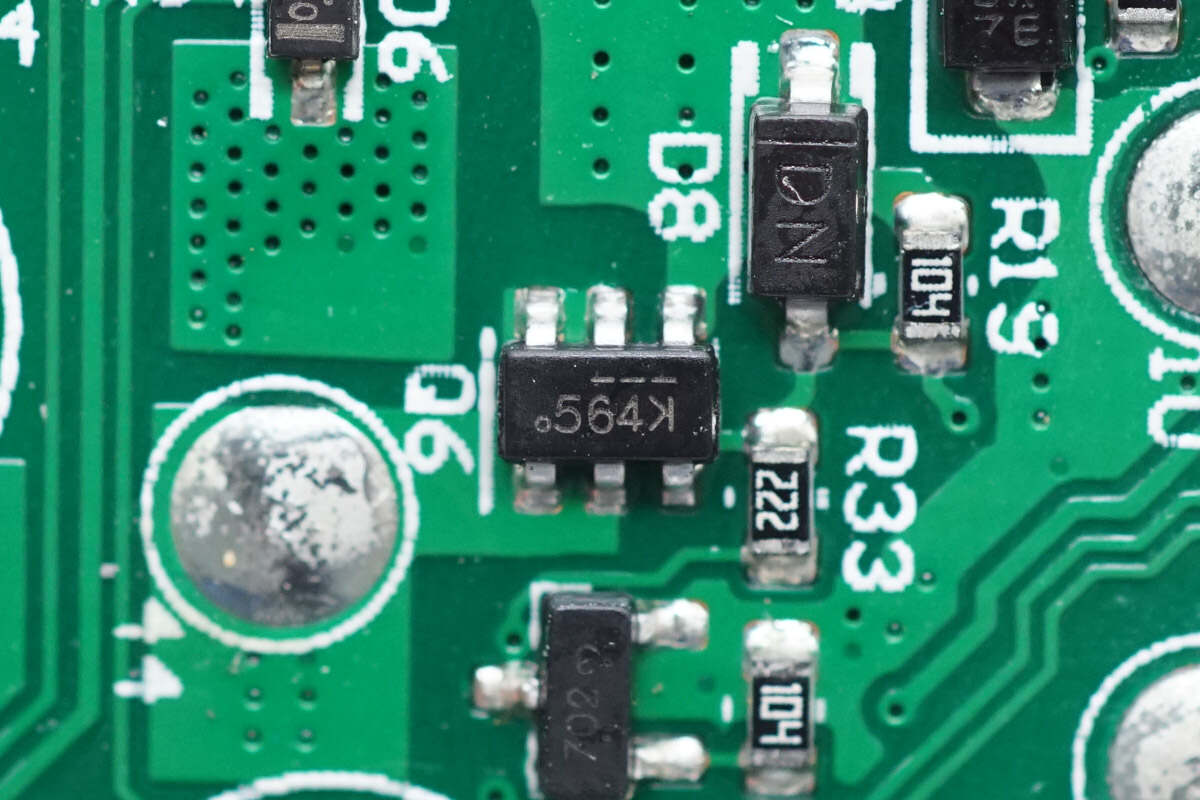

丝印564的电池保护管特写。
同型号电池保护管特写。

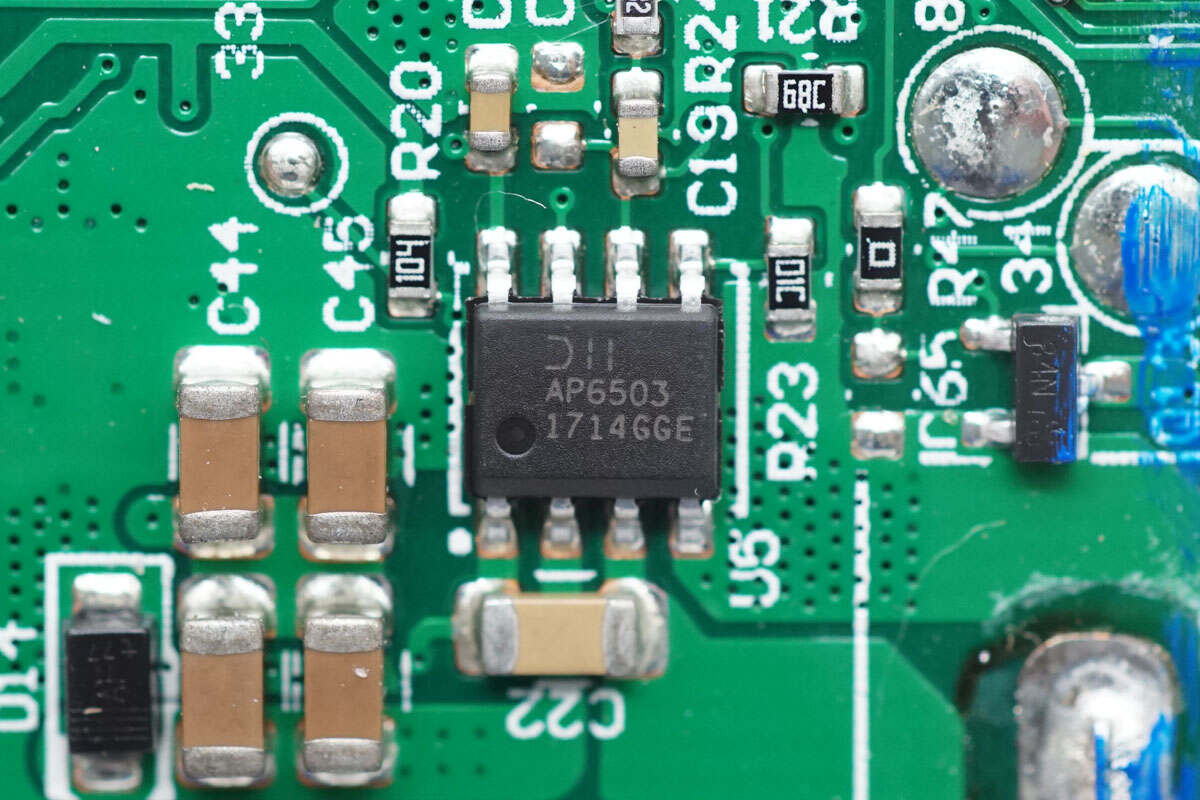

降压-升压变换器特写，用于USB-A接口输出降压控制，型号AP6503，来自Diodes达尔。AP6503 是一款 340kHz 开关频率外部补偿同步 DC-DC 降压转换器。它集成了低 RDSON 高侧和低侧 MOSFET。可实现高达 3A 的连续负载电流，效率高达 95%。
AP6503 采用标准绿色 SO-8EP 封装，带有裸露的 PAD，可提高热性能，并符合 RoHS 标准。

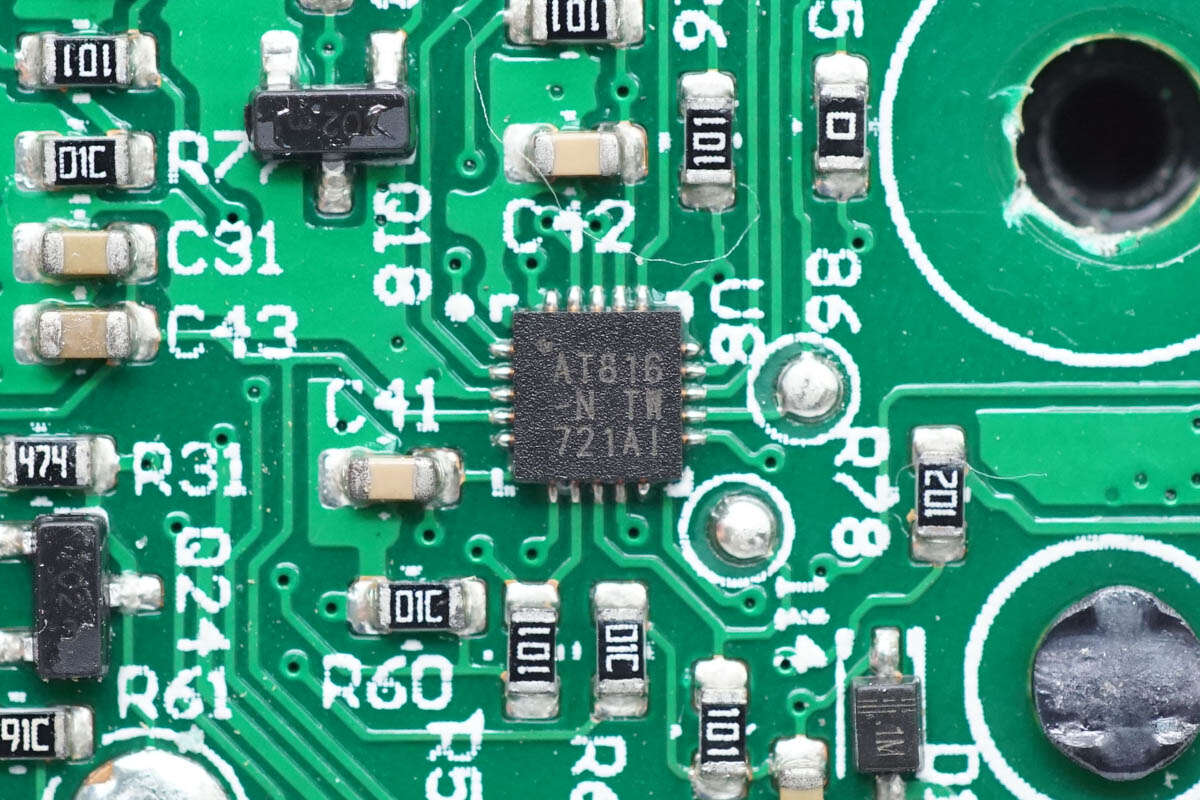

一颗MCU特写，来自Microchip微芯，型号ATTINY816，ATtiny816 微控制器采用 8 位 AVR® 处理器和硬件乘法器，运行频率高达 20 MHz，并采用 8 KB 闪存、512B SRAM 和 128B EEPROM，采用QFN-20封装。
该系列使用最新的独立于核心的外设，具有低功耗功能，包括事件系统、智能模拟和高级外设。集成的 QTouch外设触摸控制器支持具有接近感应和驱动屏蔽的电容式触摸界面。

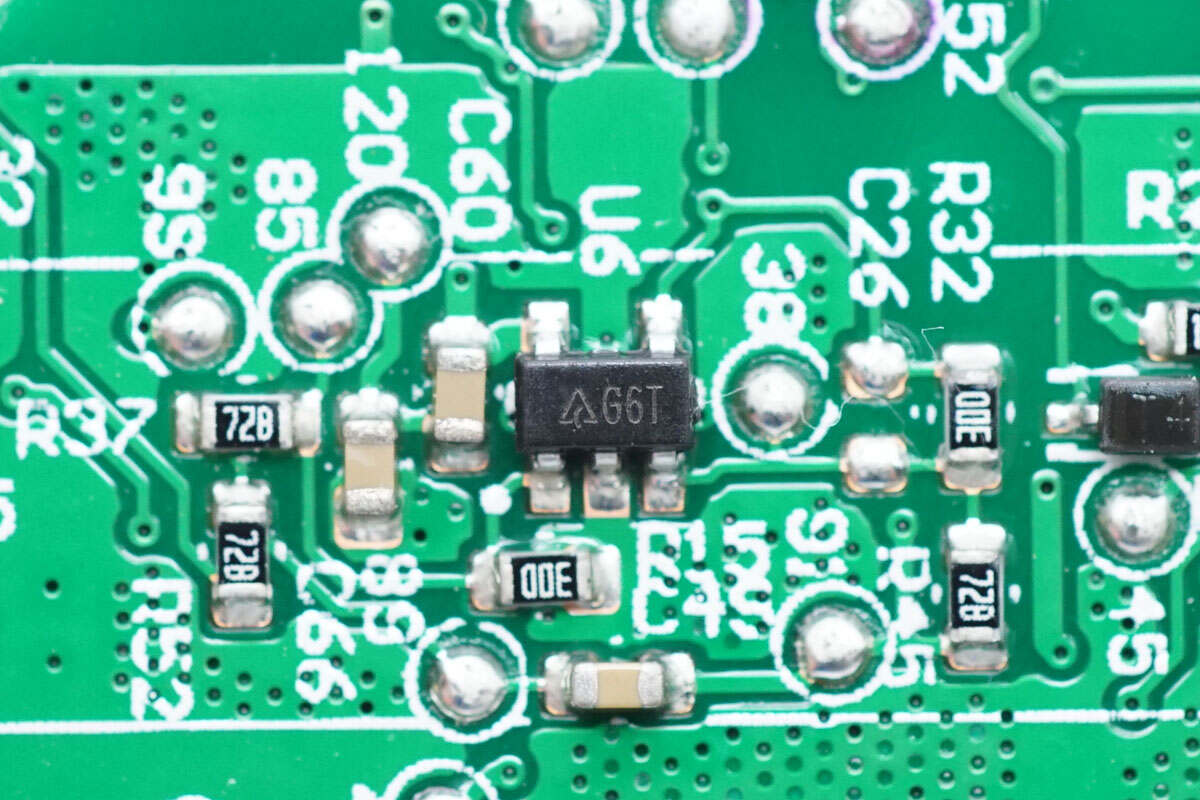

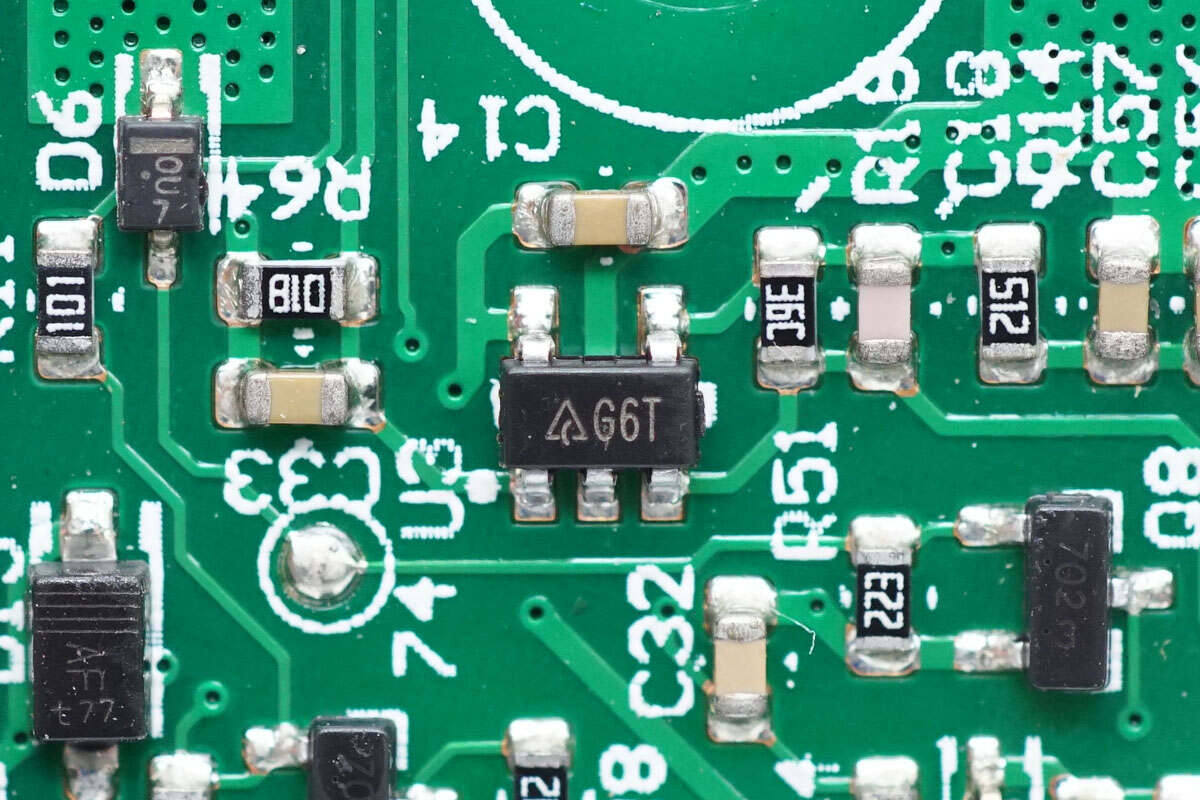

一颗运算放大器特写，丝印G6T，型号AS321，来自Diodes达尔。AS321是一款高增益、内部频率补偿运算放大器，专门设计用于单电源供电。也可使用分离电源供电，低电源电流消耗与电源电压大小无关。典型应用包括电池充电器、有源滤波器、通用控制器和大多数传统运算放大器电路。采用 SOT23-5 封装。
同型号运放特写。

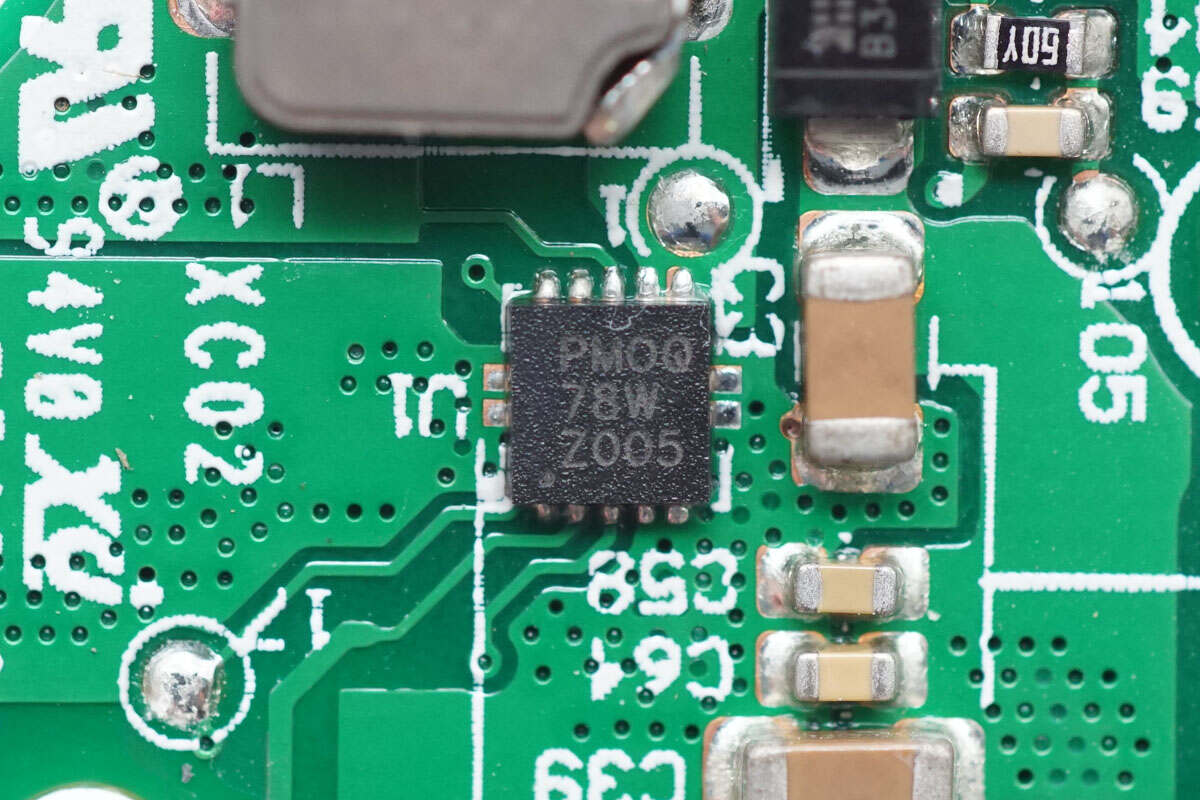

一颗升压直流-直流转换器特写，丝印PMOQ，来自TI德州仪器，型号TPS61087，TPS61087 是一款高频、高效的直流/直流转换器，具有能够提供高达 18.5V 输出电压的集成 3.2A、0.13Ω 电源开关。650kHz 或 1.2MHz 的可选频率使得此器件能够使用小型外部电感器和电容器，并提供快速瞬态响应。利用外部补偿，可以针对具体条件优化应用。连接至软启动引脚的电容器可最大程度地降低启动时的浪涌电流。采用VSON10封装。

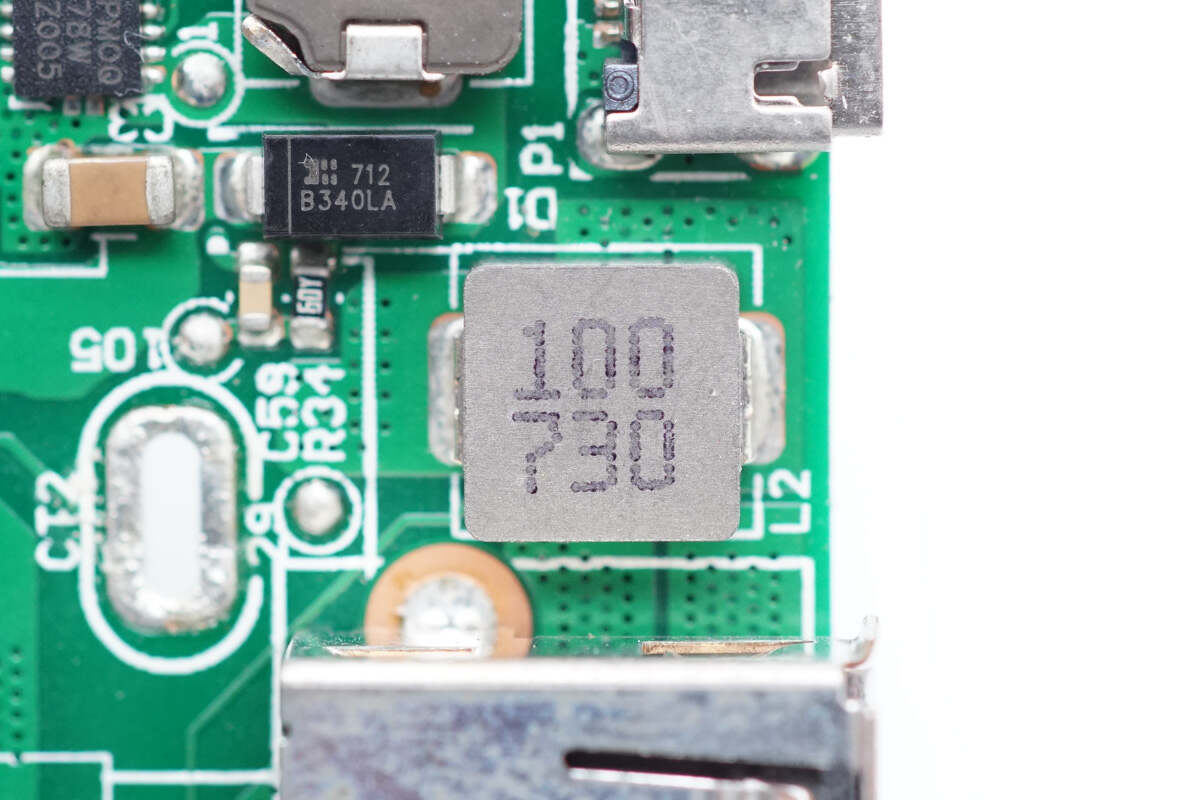

合金电感特写，丝印100 730。

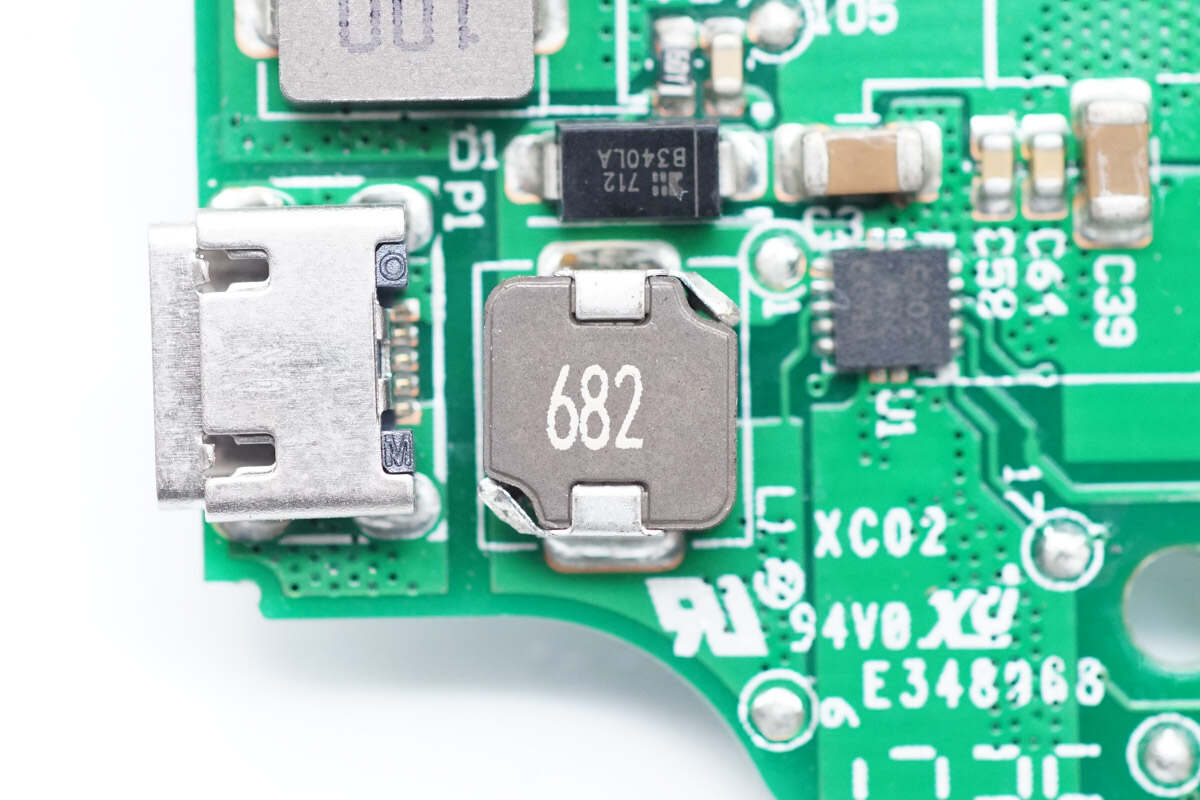

682升压电感特写。

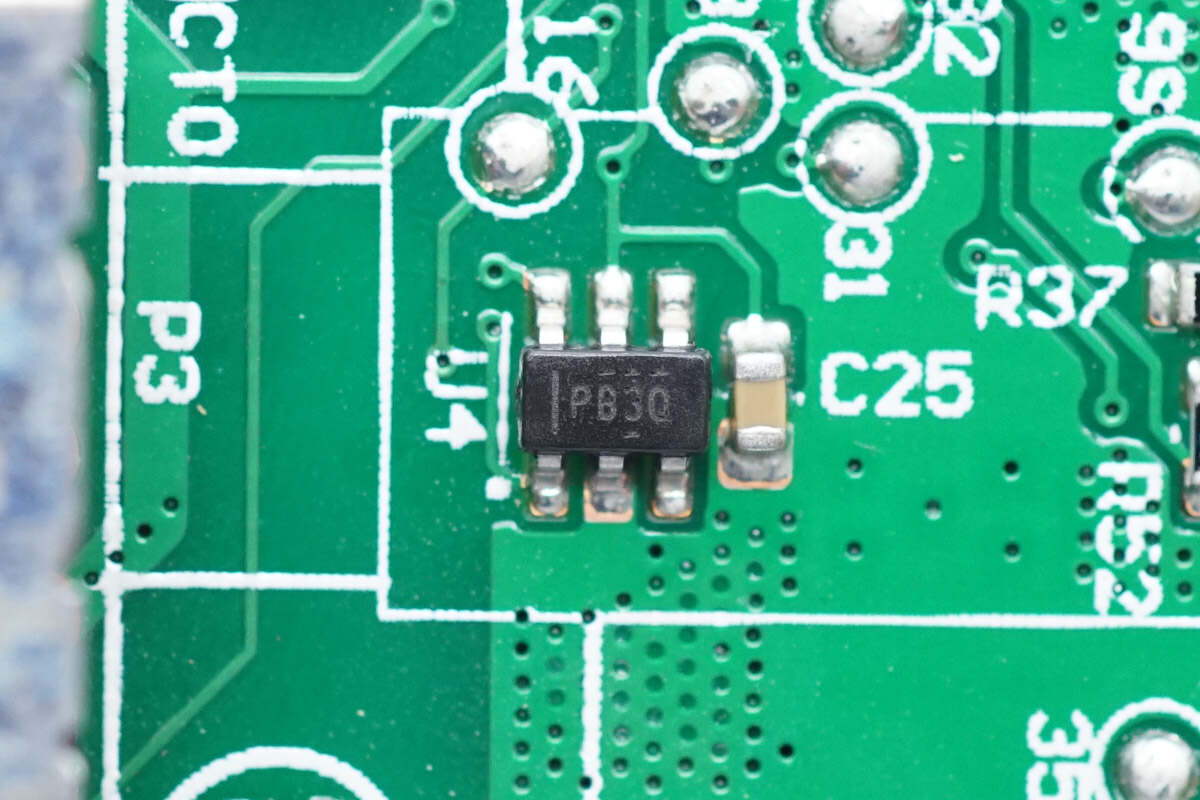

VBUS开关管特写，丝印PB3Q，负责USB-A接口输出控制。

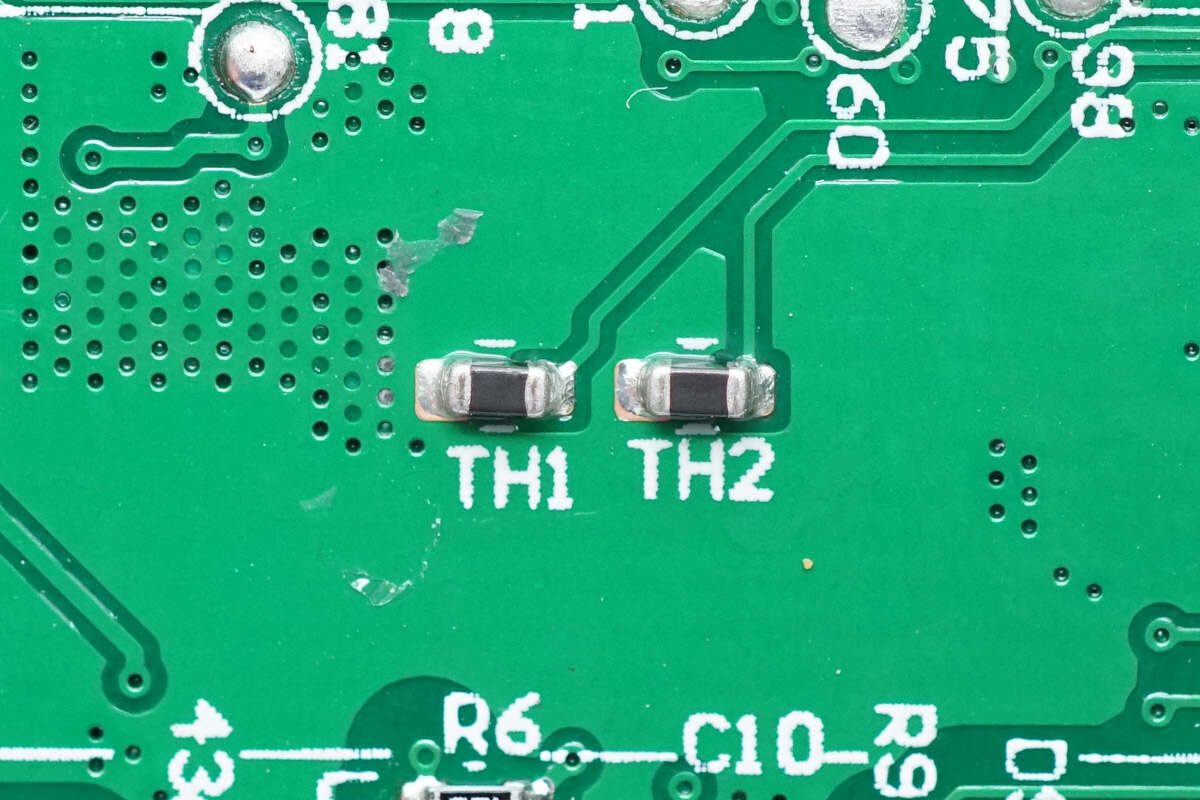

两颗检流电阻特写。

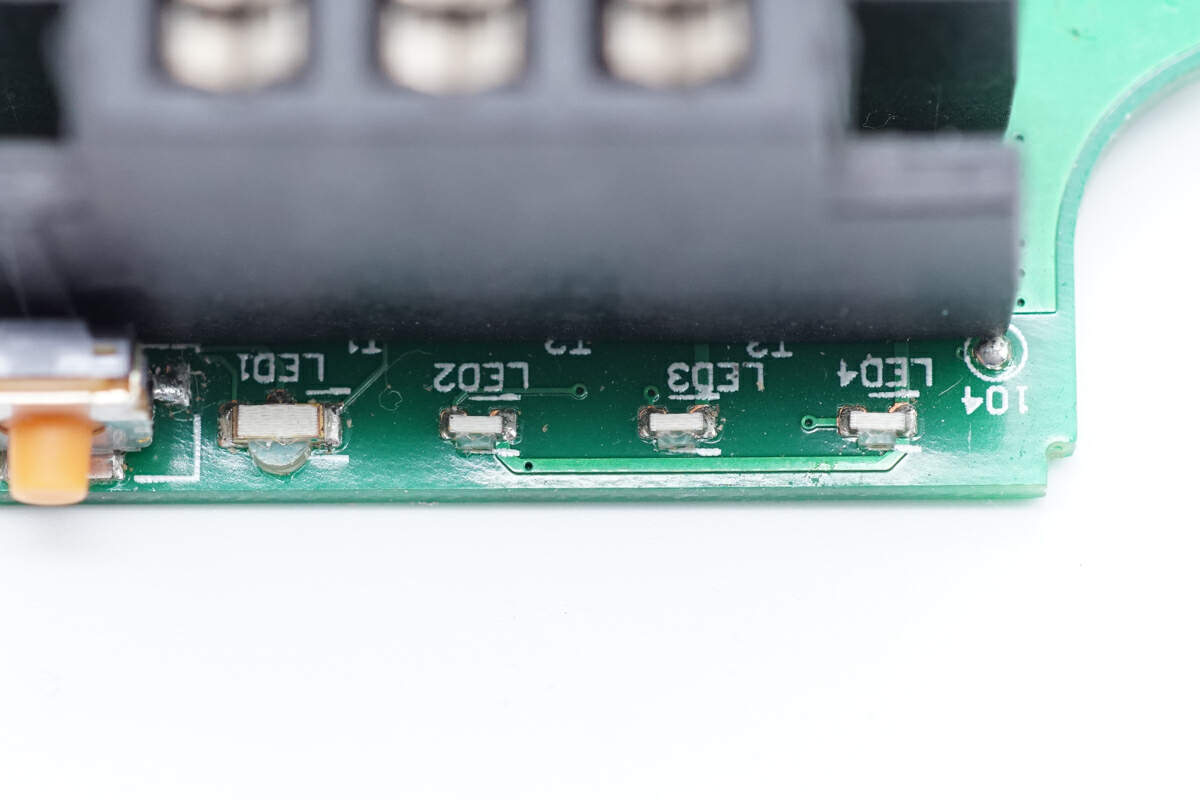

四颗LED灯珠特写。
贴片电源按钮

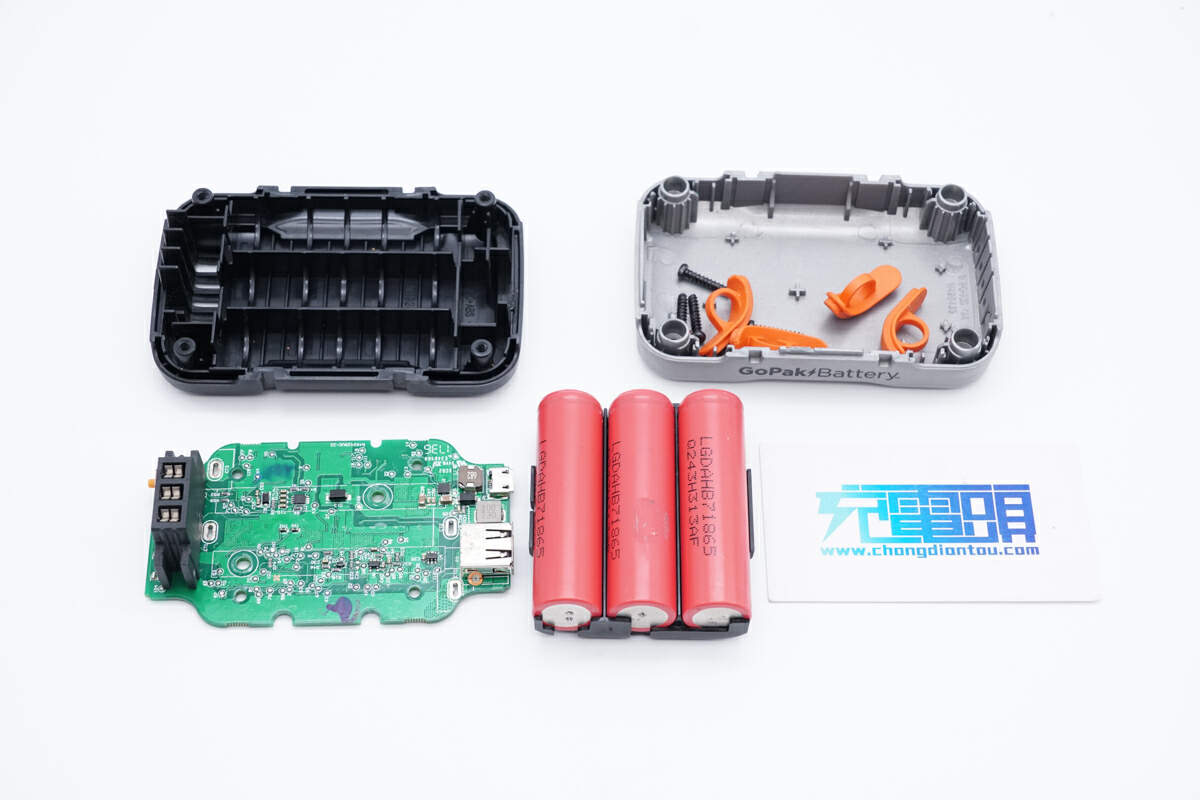

全部拆解完毕，来张全家福。
电池交易网总结

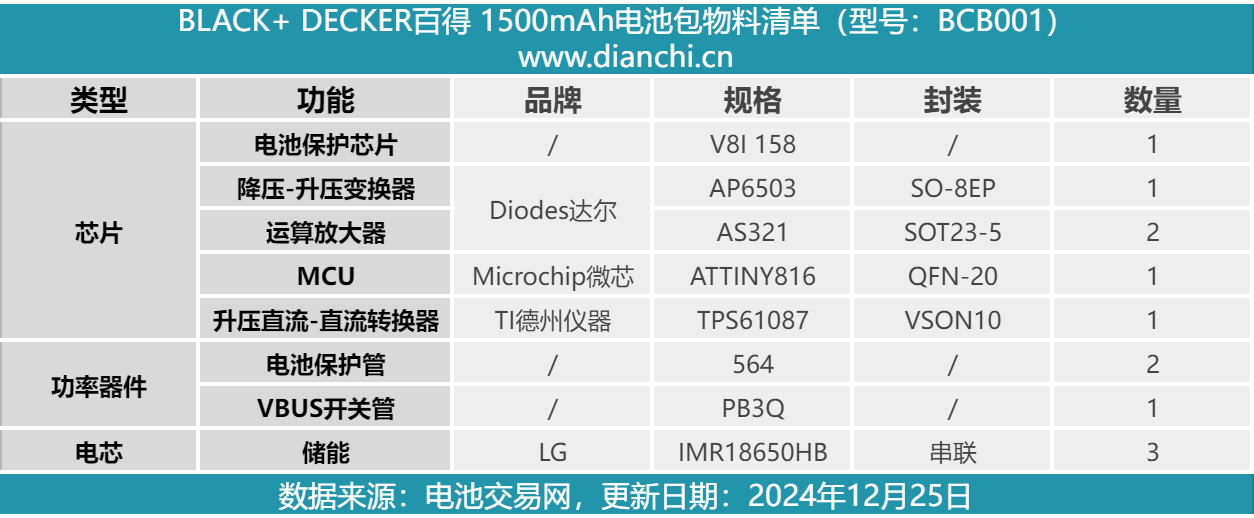

最后附上BLACK+ DECKER百得电池包的核心器件物料清单，方便大家查阅。
BLACK+ DECKER百得电池包标称容量1500mAh，并能提供12V的高压，其上配备百得电动工具插座，适配一些普通强度电动工具。同时还搭载一个USB-A和一个Micro-B接口。其中A口用于输出，可提供最高18W的输出功率，B口用于电池包充电。采用优质PC+ABS外壳材质，防火耐摔，强度过硬。
通过拆解发现，其内置LG的18650动力电池组，由3颗电芯串联而成，配备专门的电池保护和均衡电路进行电池组保护和管理，用微芯的ATTINY816 MCU进行功能控制，通过Diodes达尔的降压-升压变换器AS321配合德州仪器的升压直流-直流转换器TPS61087进行电池包的充放电升降压管理。此外，电池组采用全方位抗冲支架保护固定，内部空间紧凑合理。
