影石Insta360，是全球知名的智能影像品牌，以全景技术为核心。主要产品包括消费级和专业级智能影像设备，如运动相机、360/3D相机、专业级VR相机等。其全球全景数码相机市场占有率超过40%，对于全景数码相机爱好者而言影石Insta360再熟悉不过了。

此次，充电头网就拿到了影石Insta360 X4电池，该电池采用铝合金外壳，既能阻燃，散热效果也很好。该电池标称容量2290mAh，基本满足影石Insta360 X4的续航要求。通过拆解发现其内置ATL软包电芯电池组，电池组被黑色软皮塑料支架包裹保护，由两块电芯并联而成，配备可靠的电池保护方案，进行电池保护。下面来看影石Insta360 X4电池的详细情况。

影石Insta360 X4电池开箱

按照惯例，先来看产品包装和外观。

影石Insta360 X4电池包装盒为白灰拼色设计，正面顶部印有“Battery”表明产品为电池，中间印实物图片，下方是产品名称“Insta360 X4”

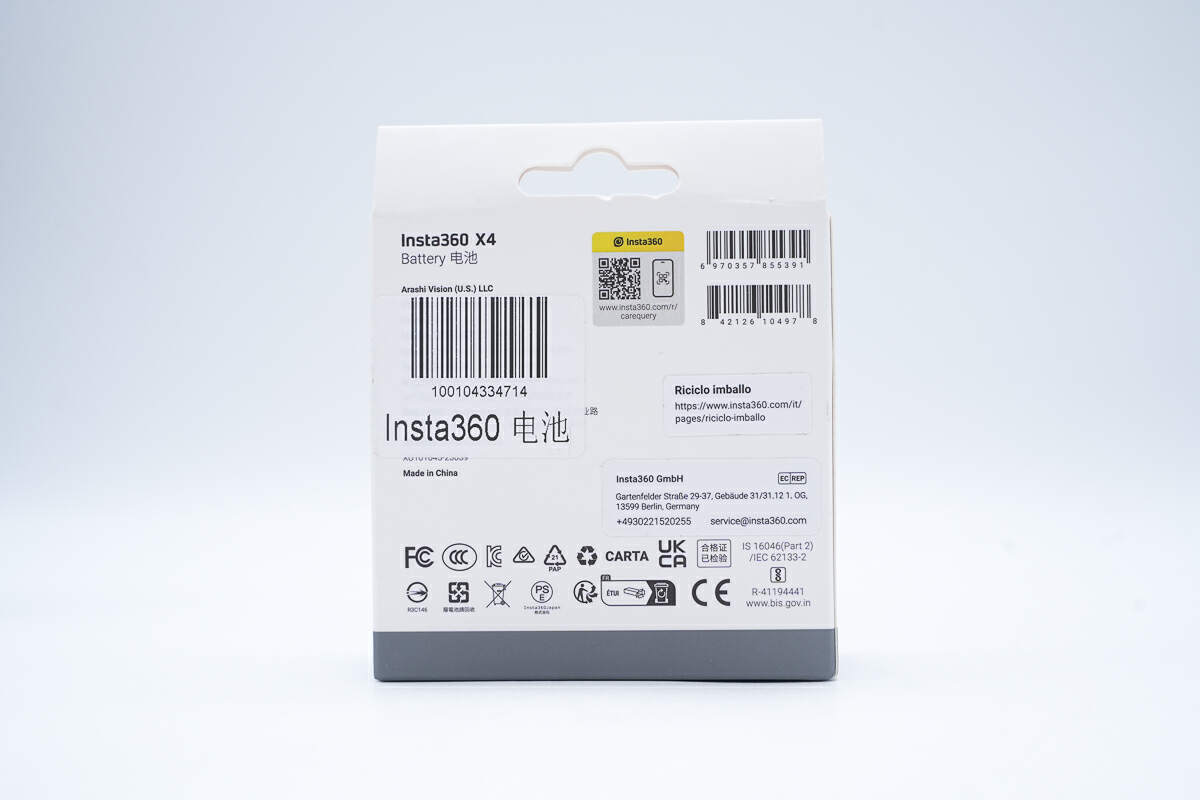

包装盒背面印有产品生产信息、条形码以及安规认证标识。

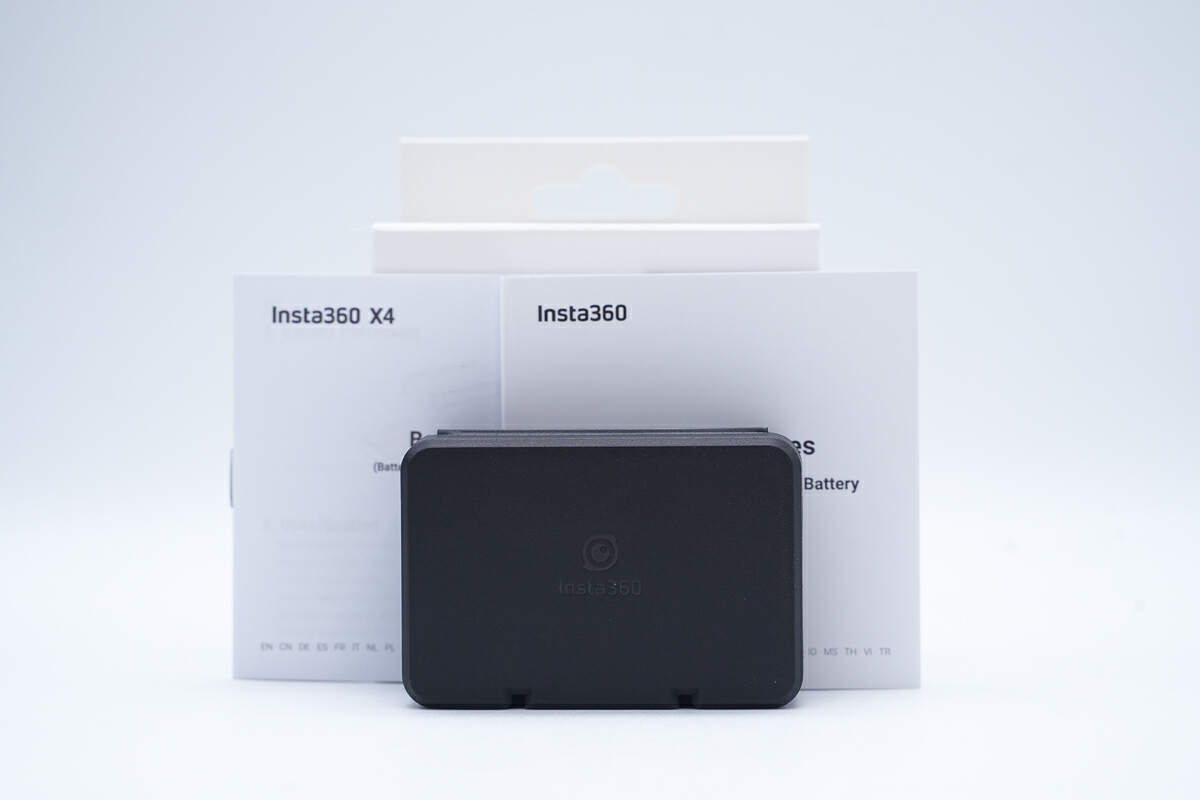

拆开包装盒，里面有装着Insta360 X4电池的电池盒、还有一份说明书和一份使用指南。

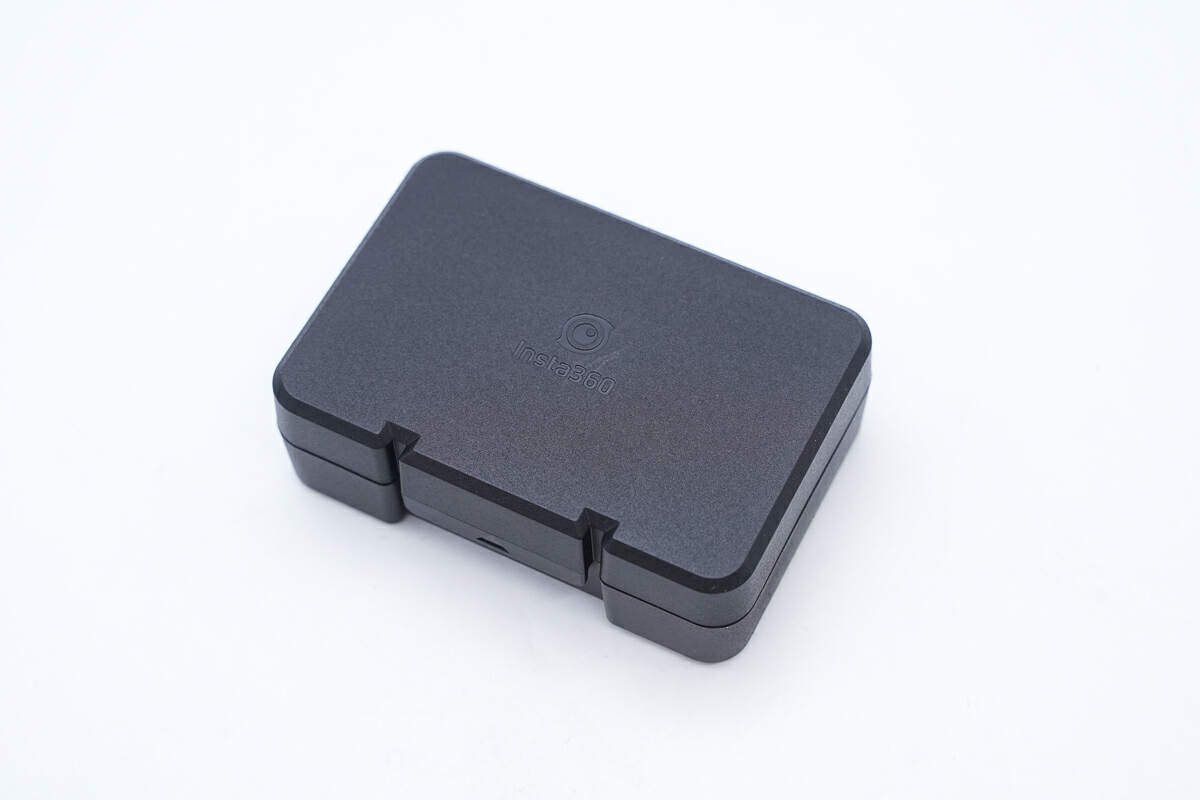

电池盒采用黑色阻燃PC材料，正面印有“Insta360”的logo，为折叠式设计。

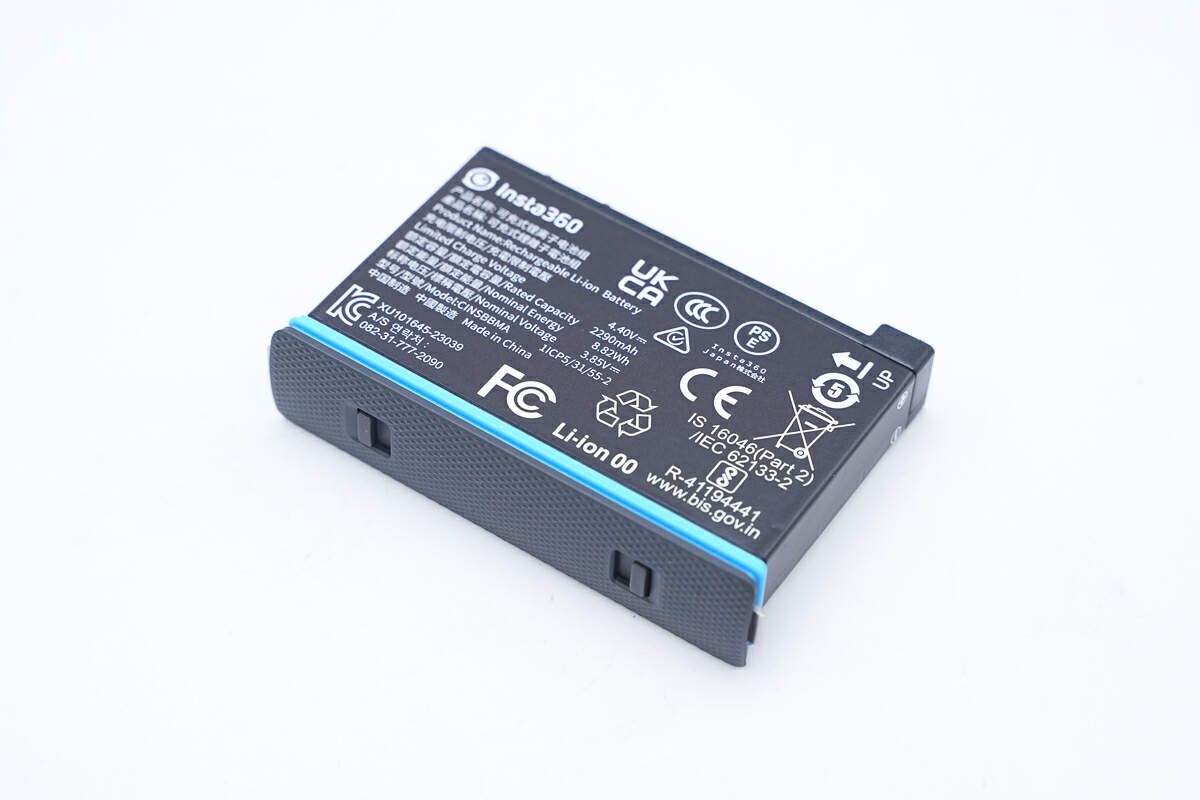

Insta360 X4电池为黑色块状设计，外壳为铝合金材质，被黑色贴纸包裹，产品信息印刻于贴纸上。

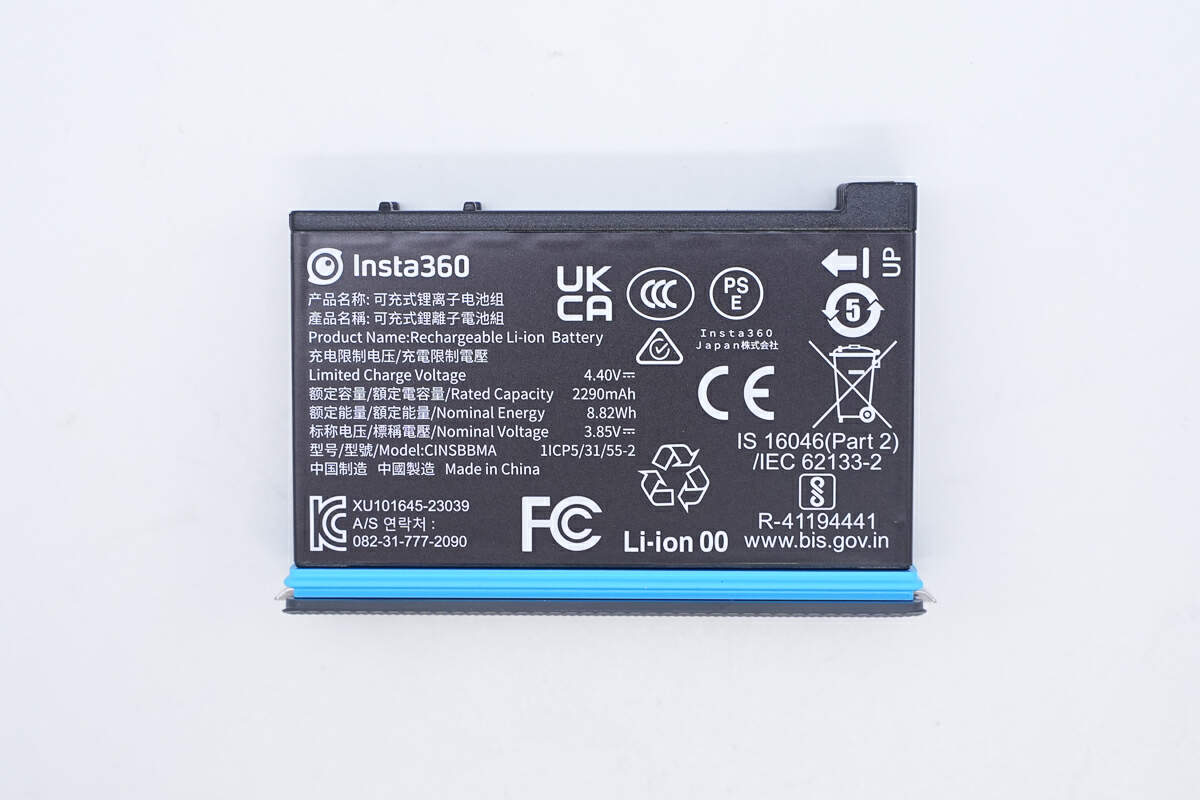

电池正面的贴纸印有产品安规认证标识和主要参数信息。

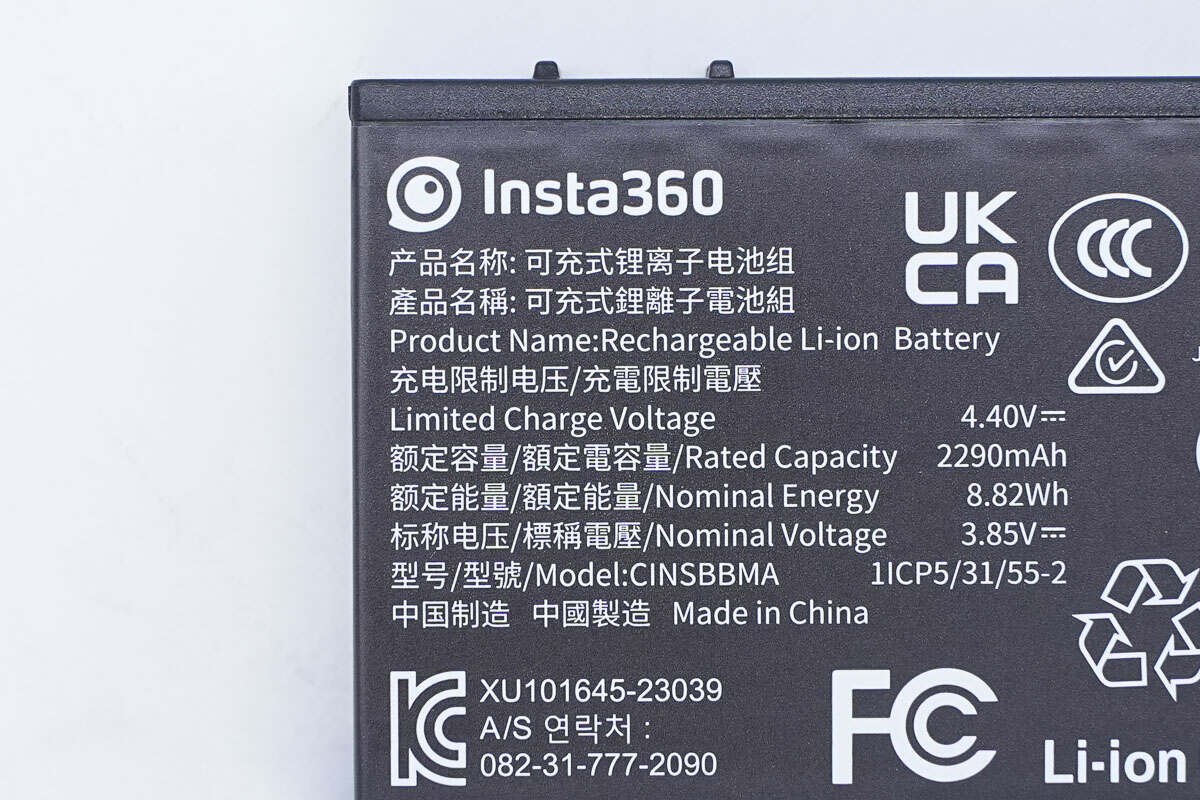

参数信息特写，

产品名称： 可充式锂离子电池组

充电限制电压：4.40V

额定容量：2290mAh

额定能量：8.82wh

标称电压：3.85V

型号：CINSBBMA

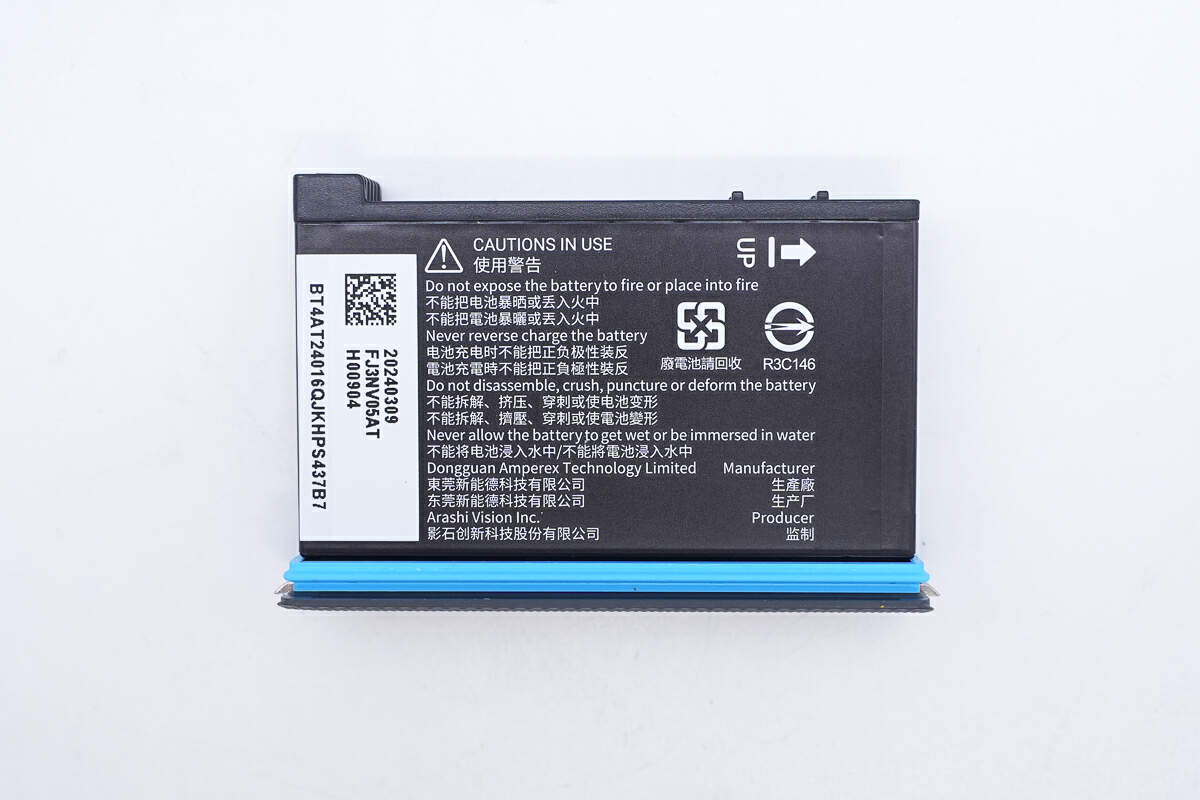

电池背面贴纸印有使用警告和电池生产信息，根据信息电池厂商为东莞新能德。此外，顶部还有插槽滑动方向标识。

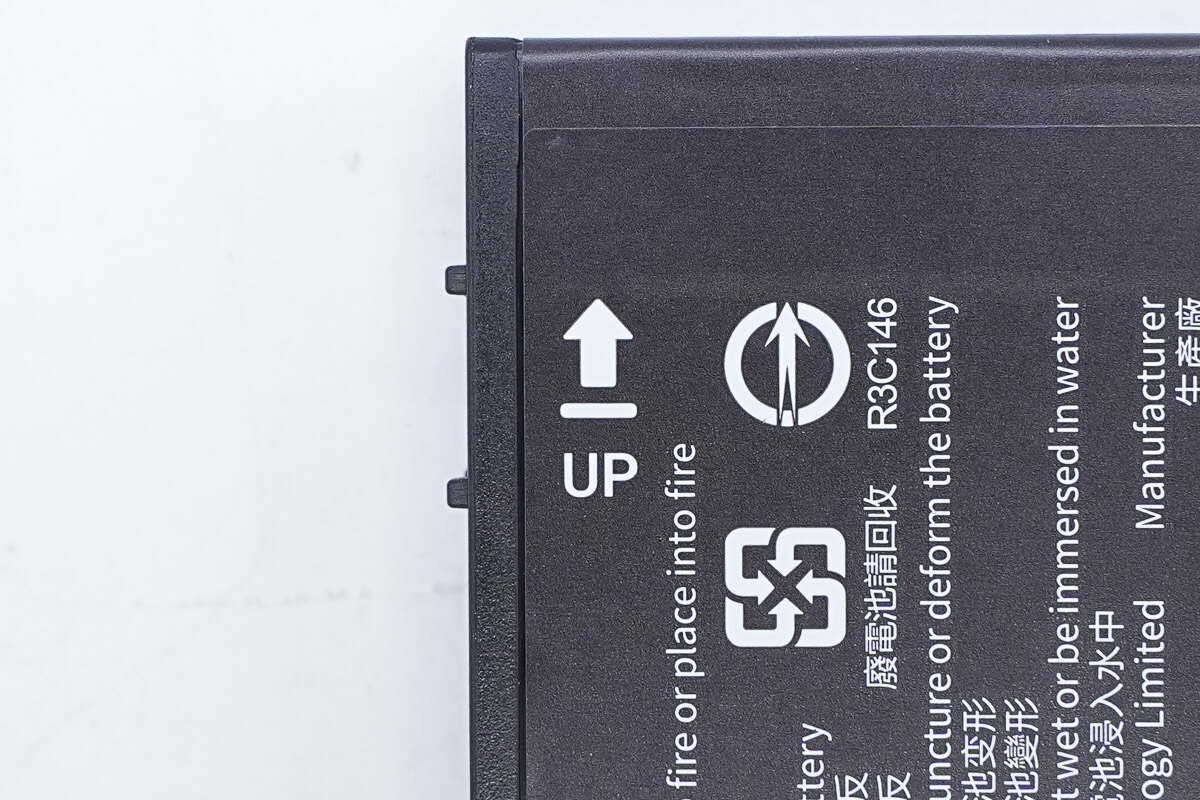

“UP”滑动标识，告知连接Insta360 X4时的滑动方向，正确连接电池插座。

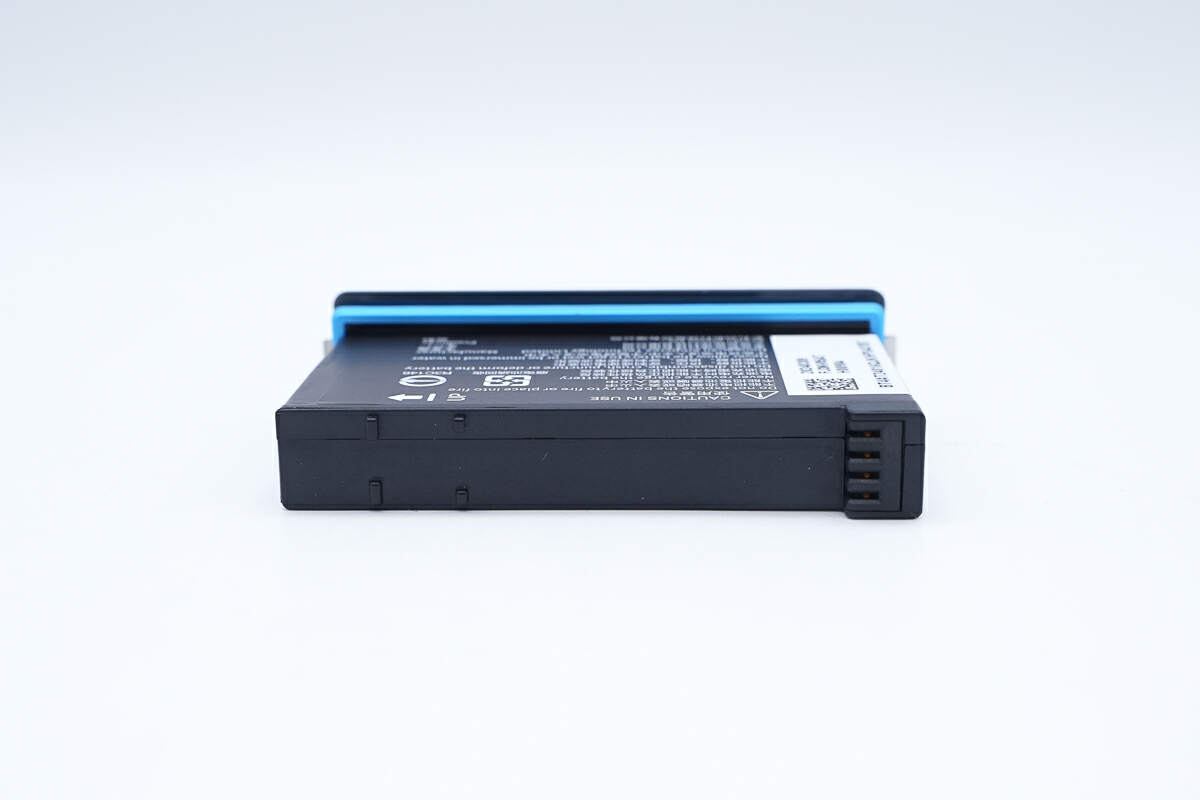

电池底面一览，背面为电池插座。

电池插座特写。

卡口特写，滑动电池连接插座后，用于固定位置。

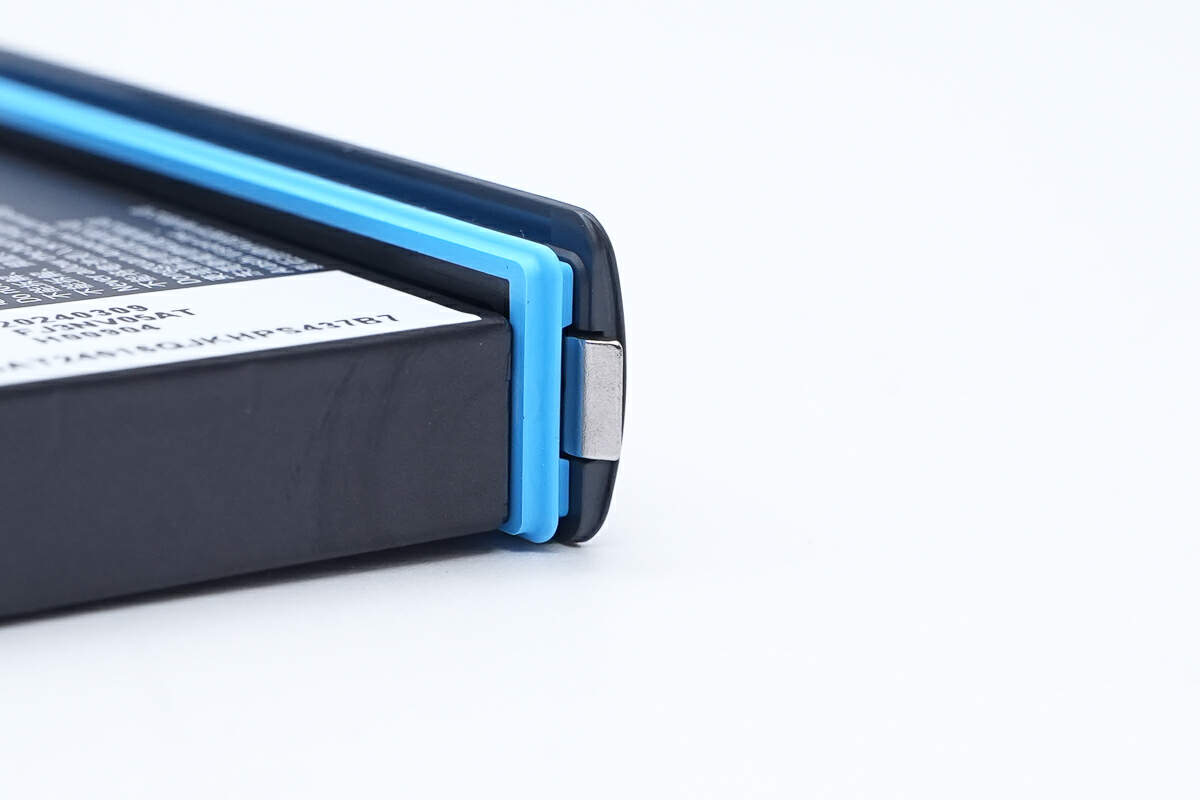

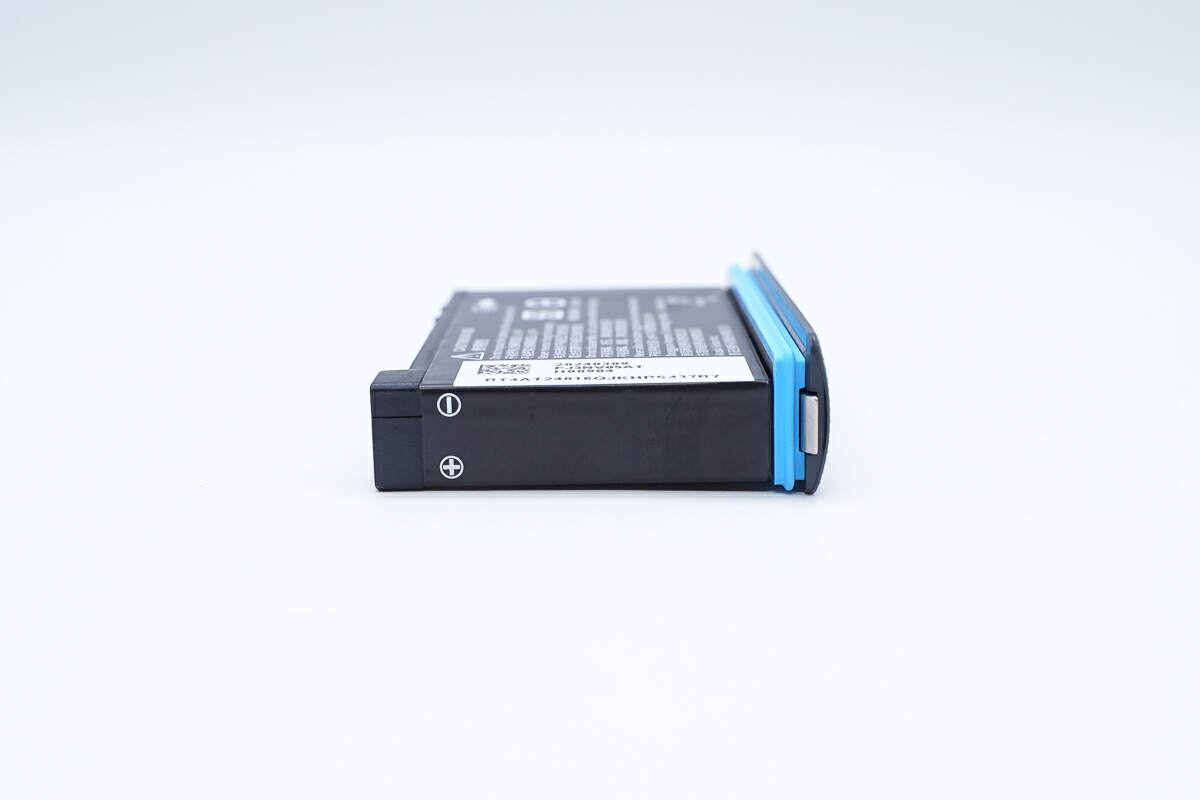

左侧方一览，印有电池的正负极标识。

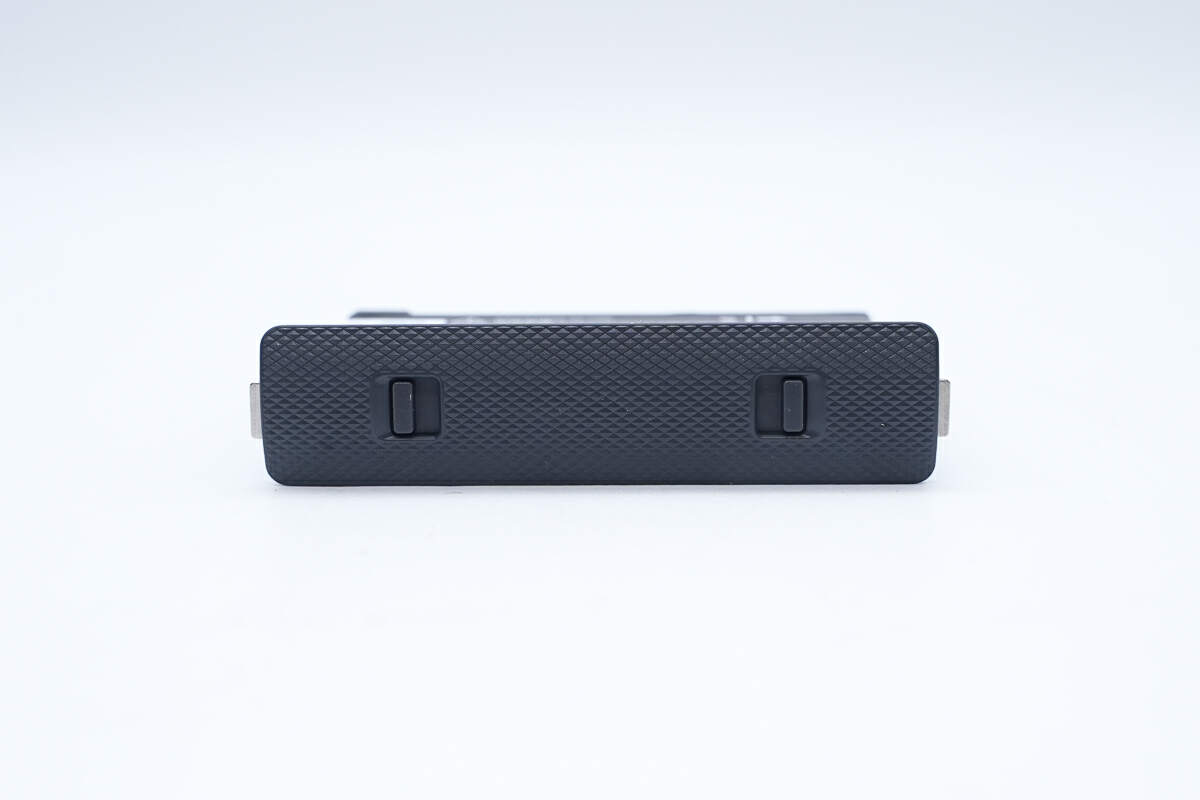

产品顶面是电池在机身的顶盖，上面有菱形纹理，增加持握摩擦力。是电池插入Insta360 X4时，露在外面的部分。顶盖左右侧各有一枚卡扣、中间是两个控制卡扣的伸缩按钮。

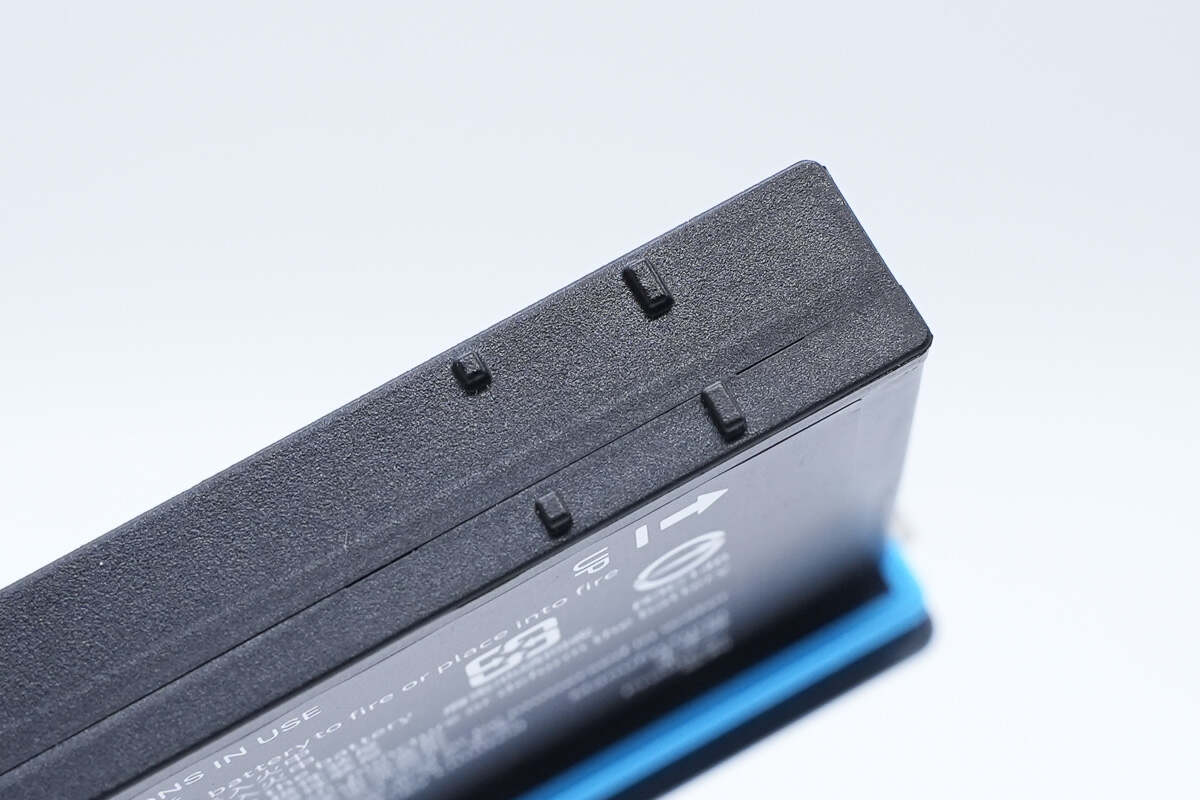

卡扣特写，电池插入Insta360 X4后，卡紧电池，防止电池滑出。

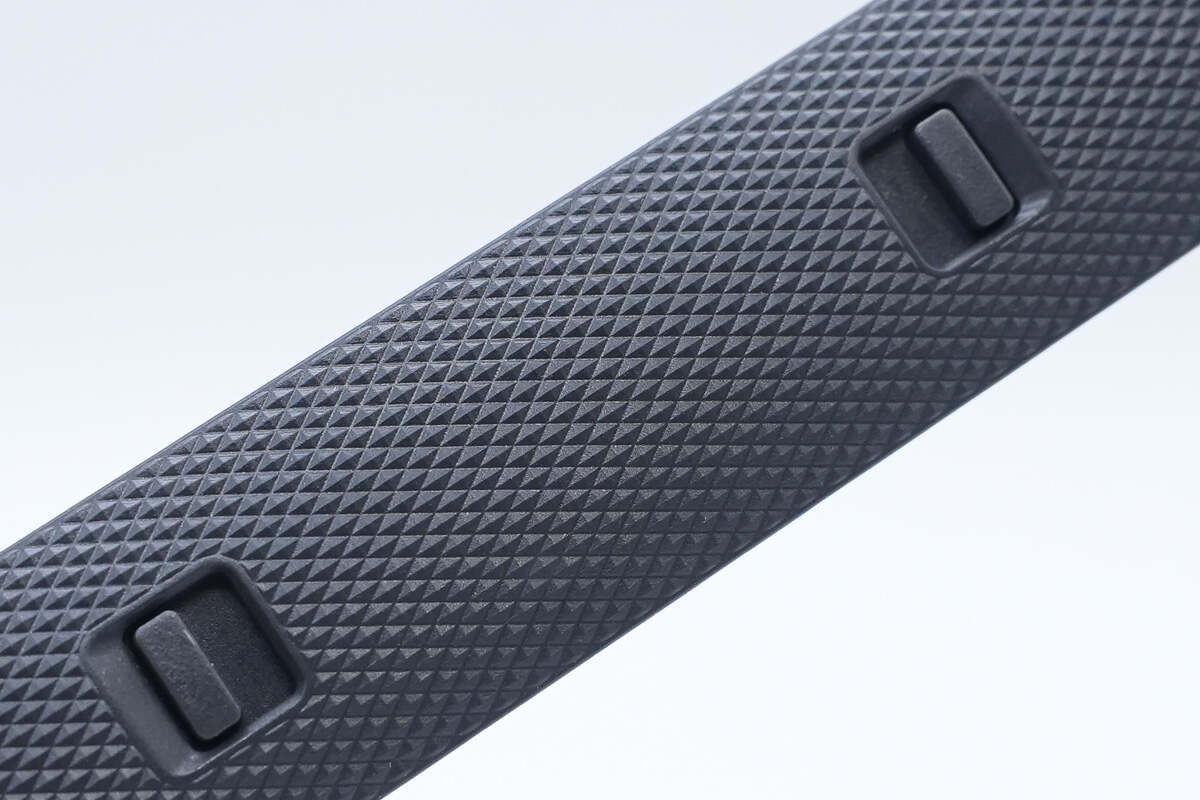

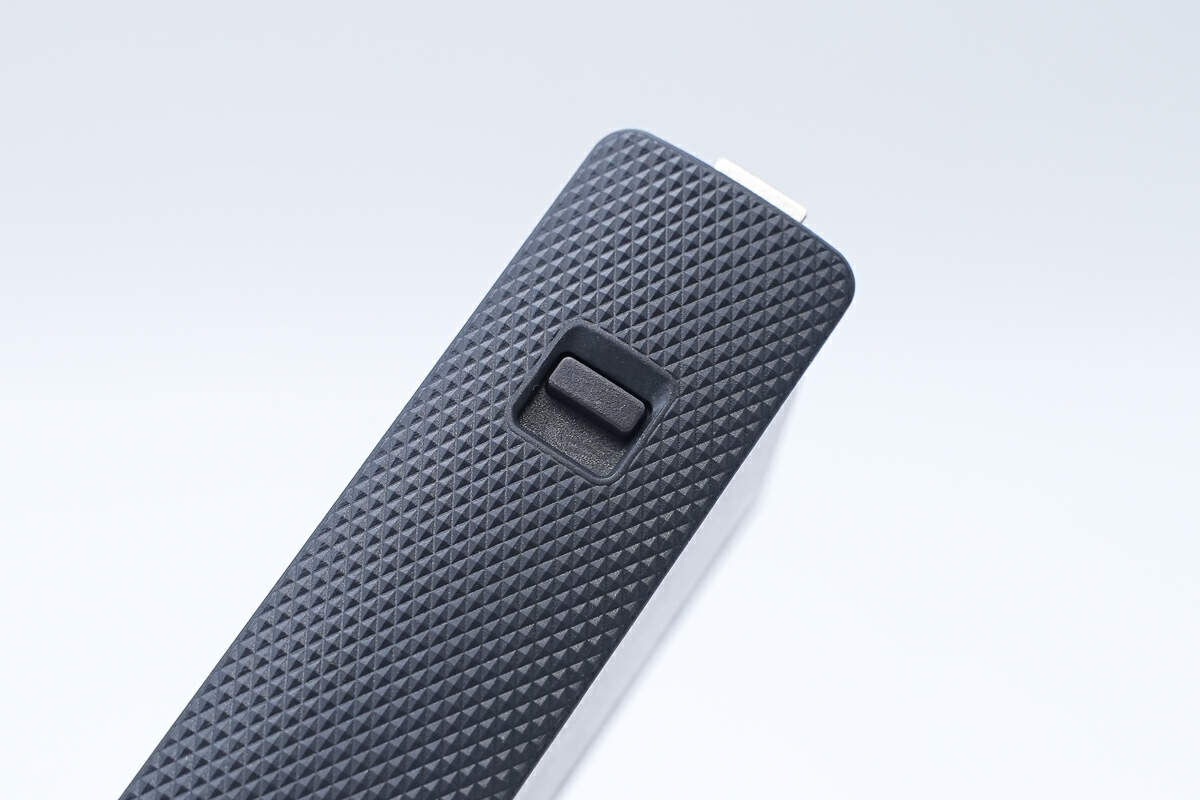

菱形纹理特写，增加持握摩擦力，方便电池取出或插入。

伸缩按钮，用于控制卡扣咬合。

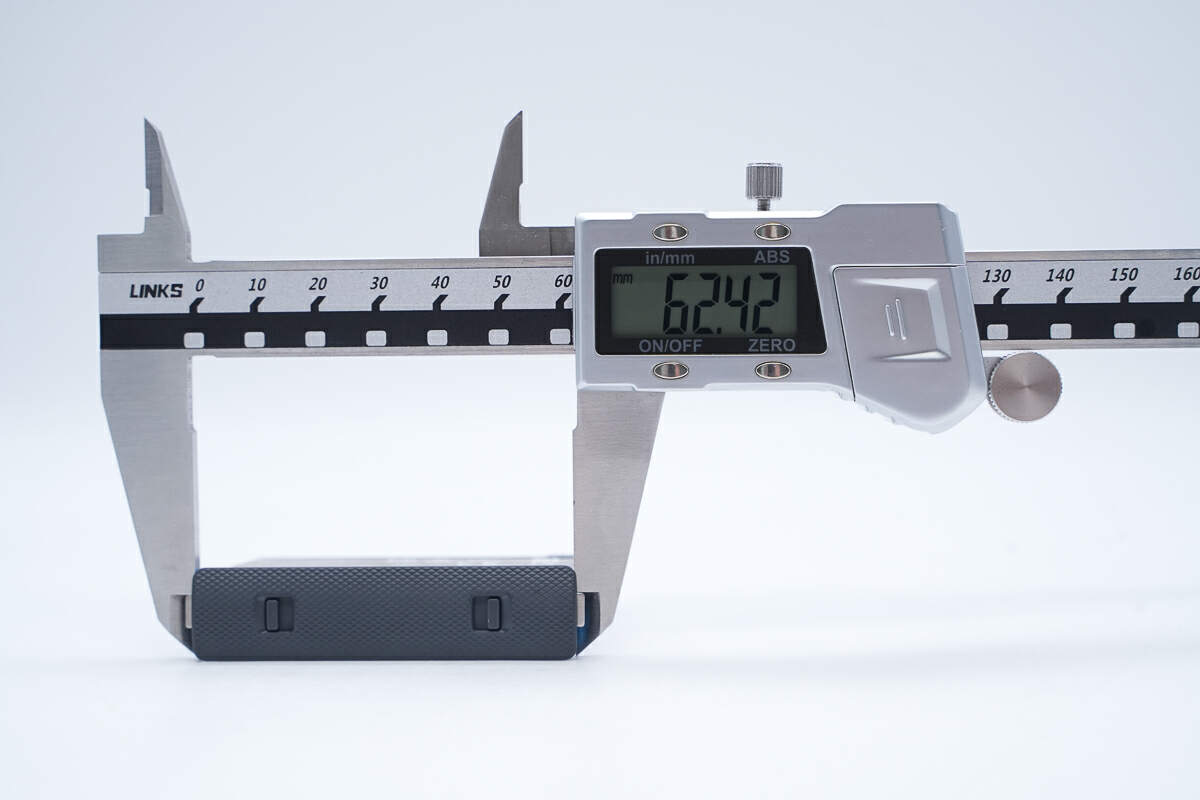

测得影石Insta360 X4电池长度为62.43mm。

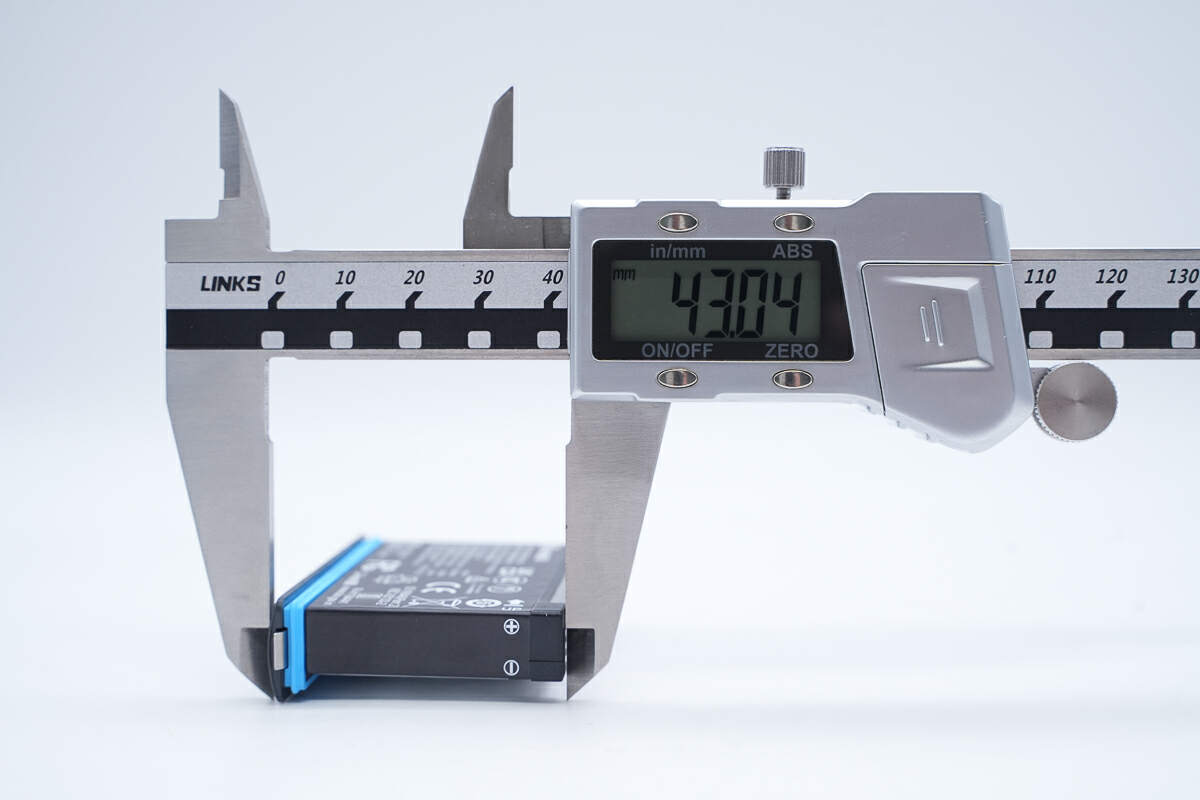

宽度为43.04mm。

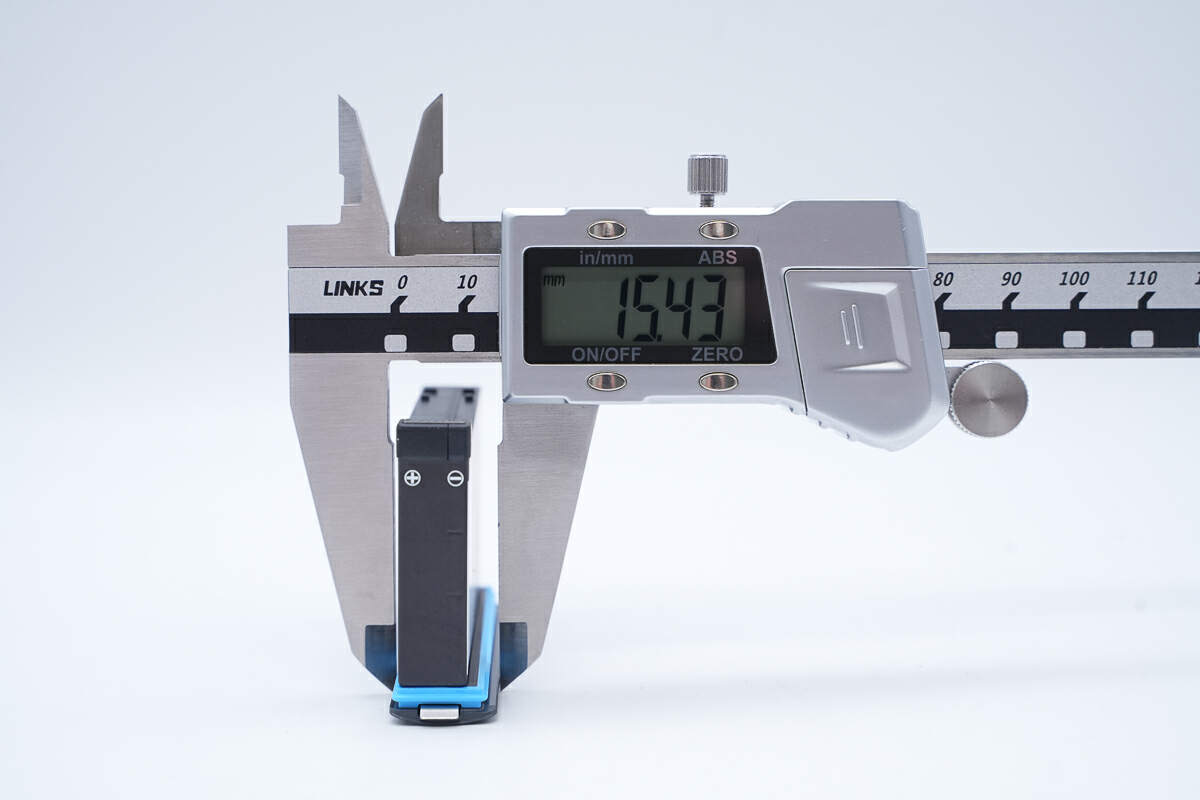

厚度为15.43mm。

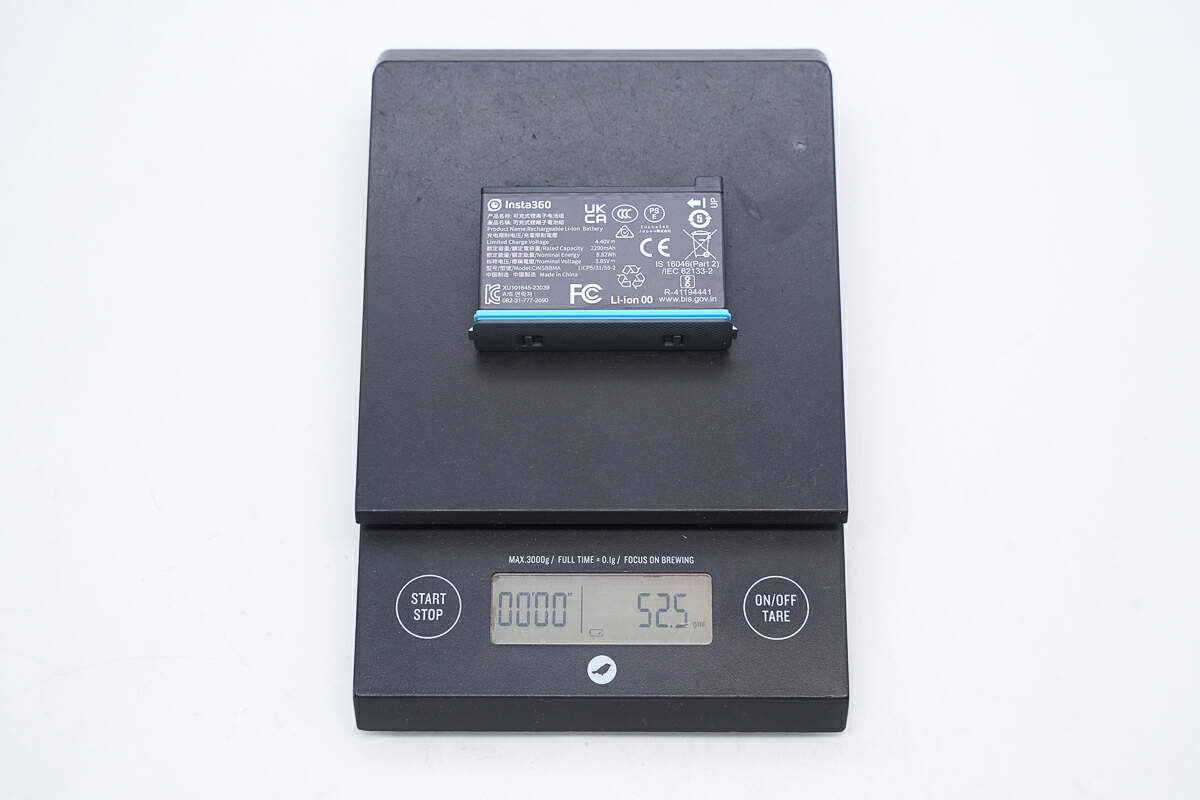

重量为52.5g。

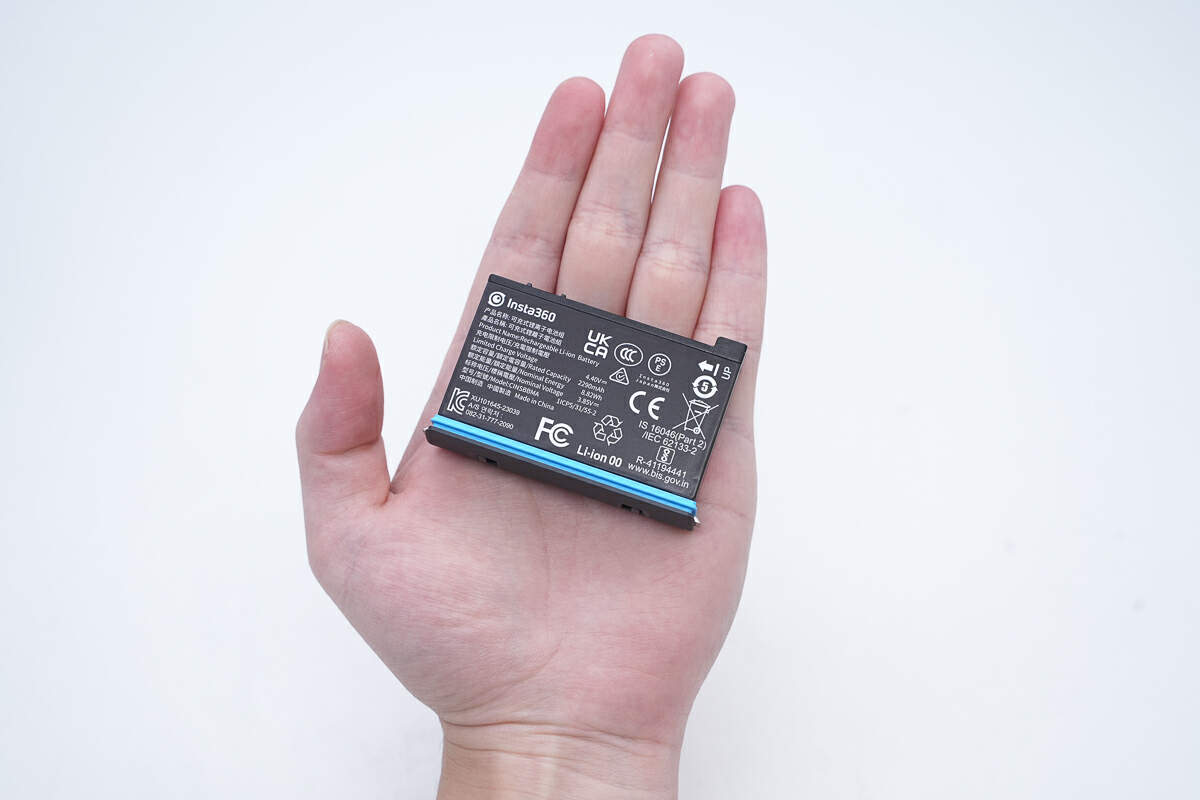

放在成年人掌中感受下大小。

影石Insta360 X4电池拆解

接下来，来看影石Insta360 X4电池内部结构和用料。

首先。沿着壳体缝隙将顶盖拆下，然后将铝合金外壳分离。

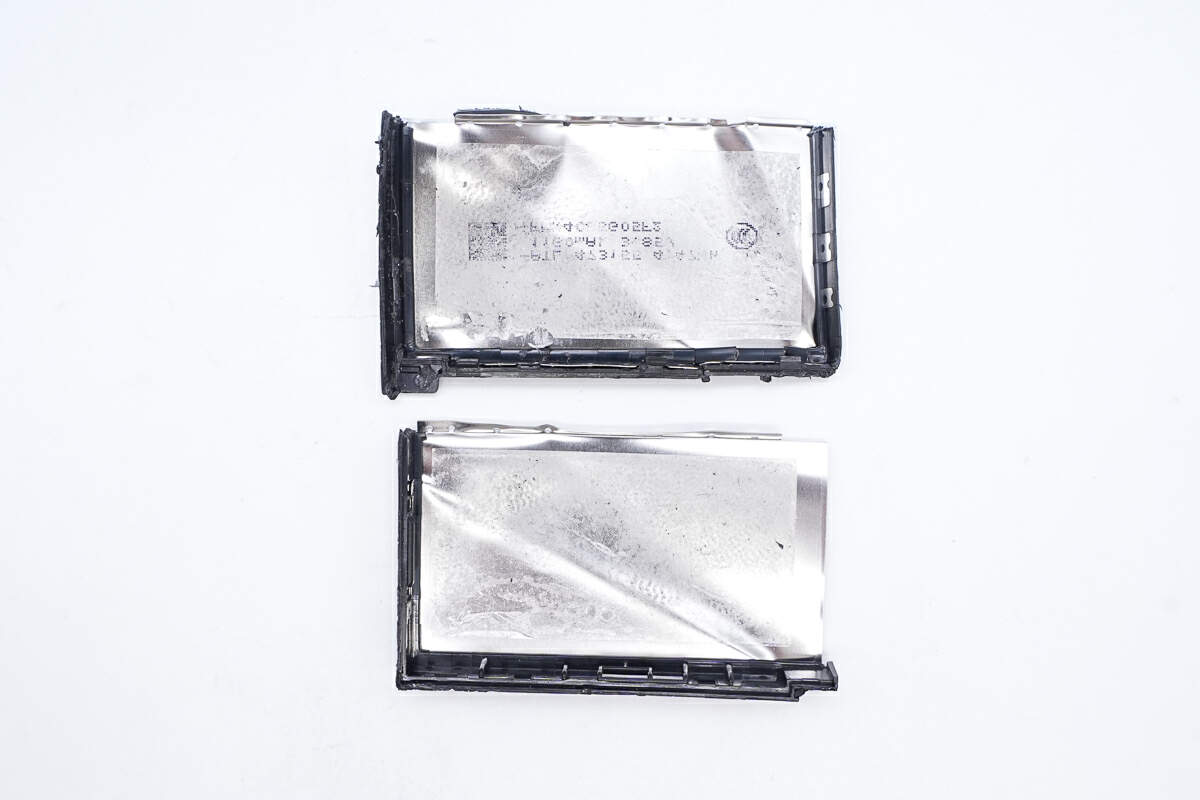

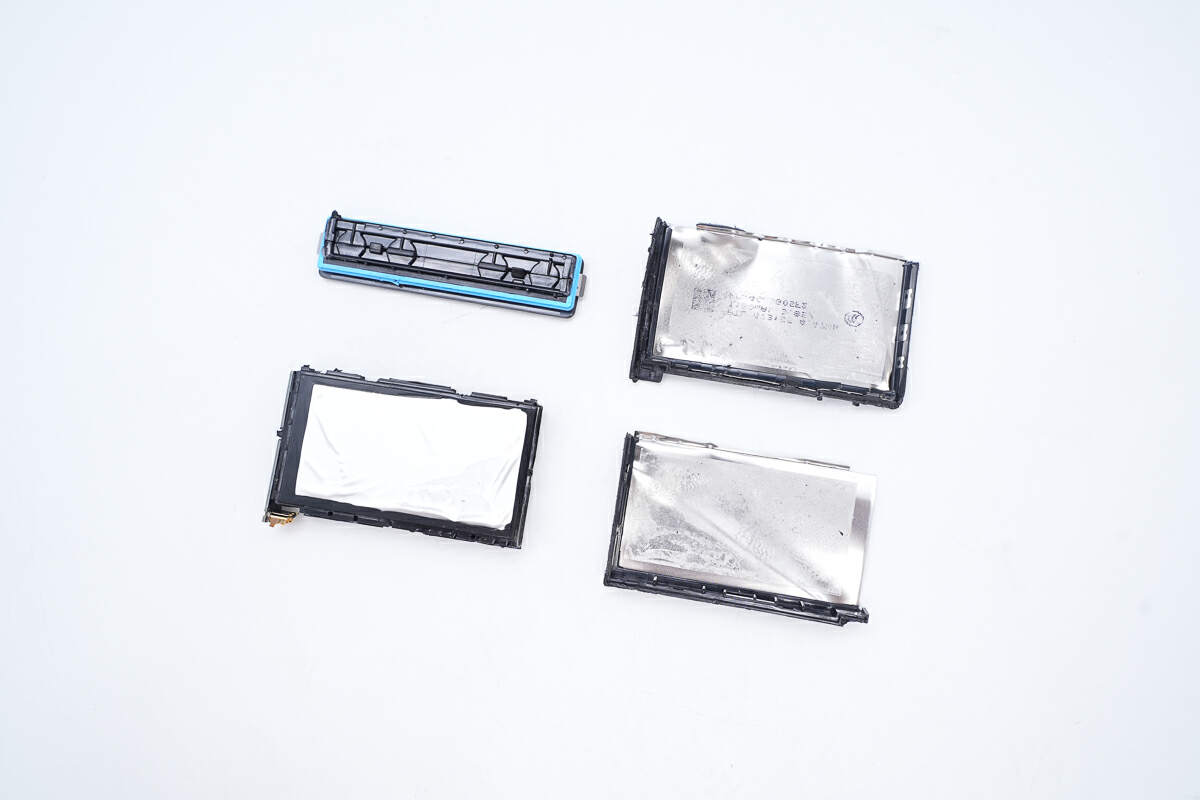

两块铝合金外壳一览。壳体内部的接触面贴双面胶用于固定电芯，此处电芯丝印被双面胶印拓出来。

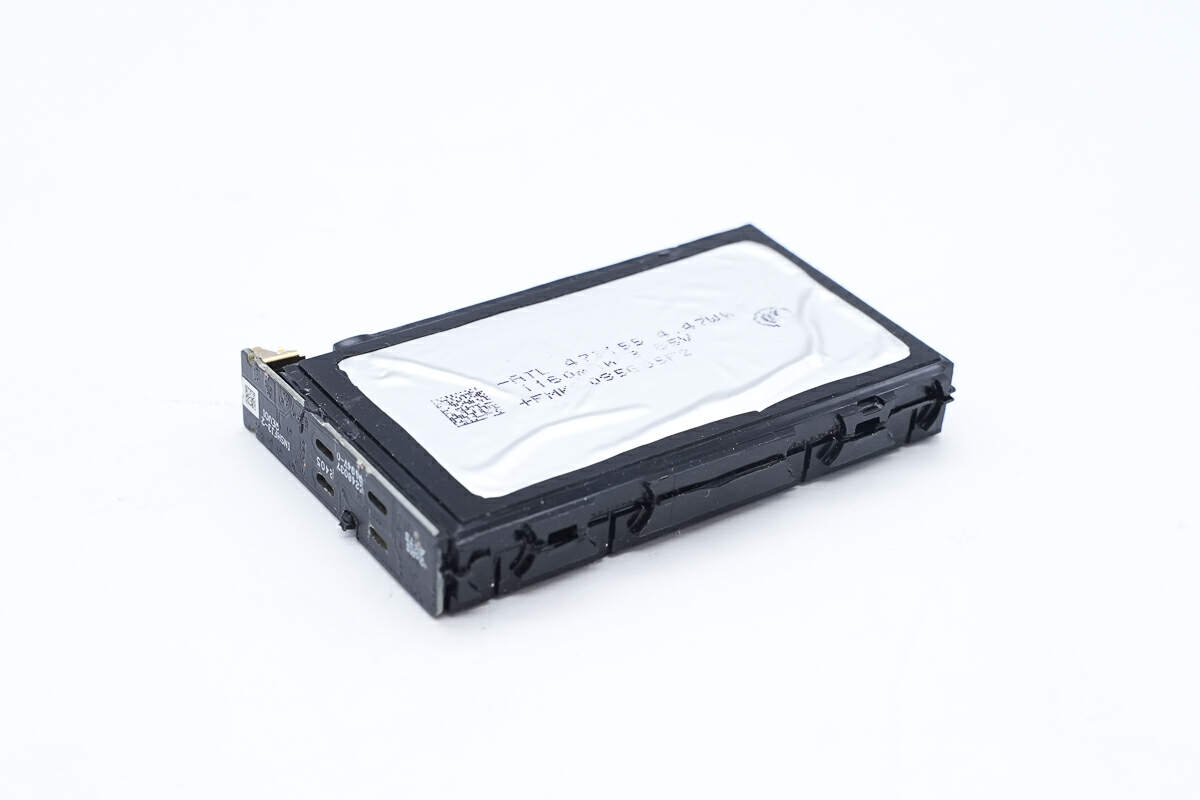

再来看电池组，电池组被黑色支架固定保护，侧方焊接电池保护板。

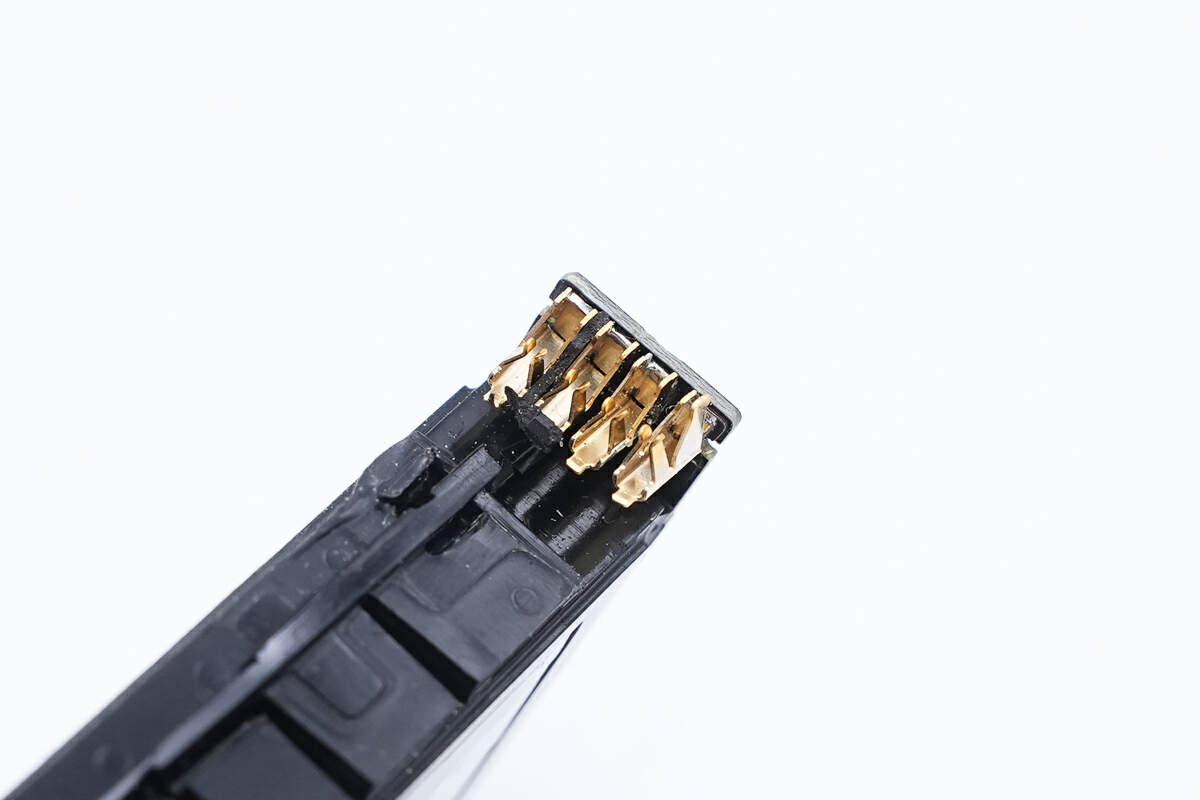

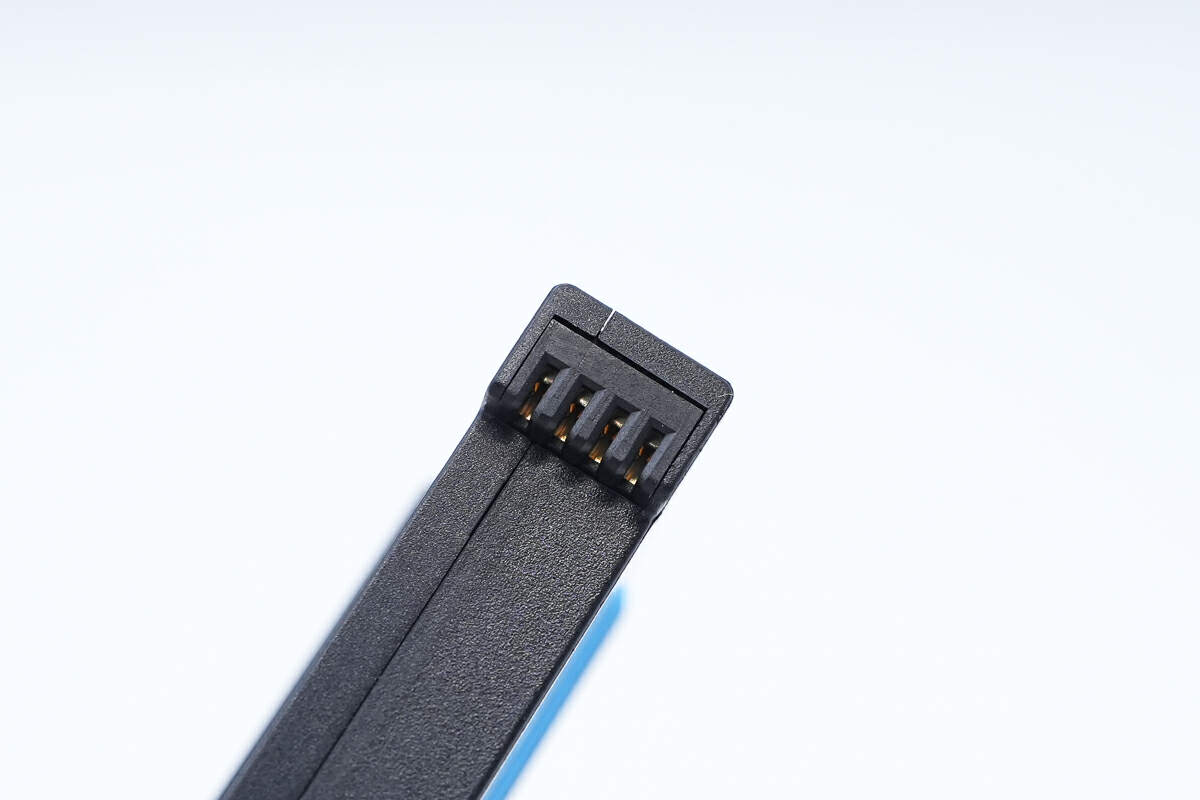

支架末端的电池插头母座特写。

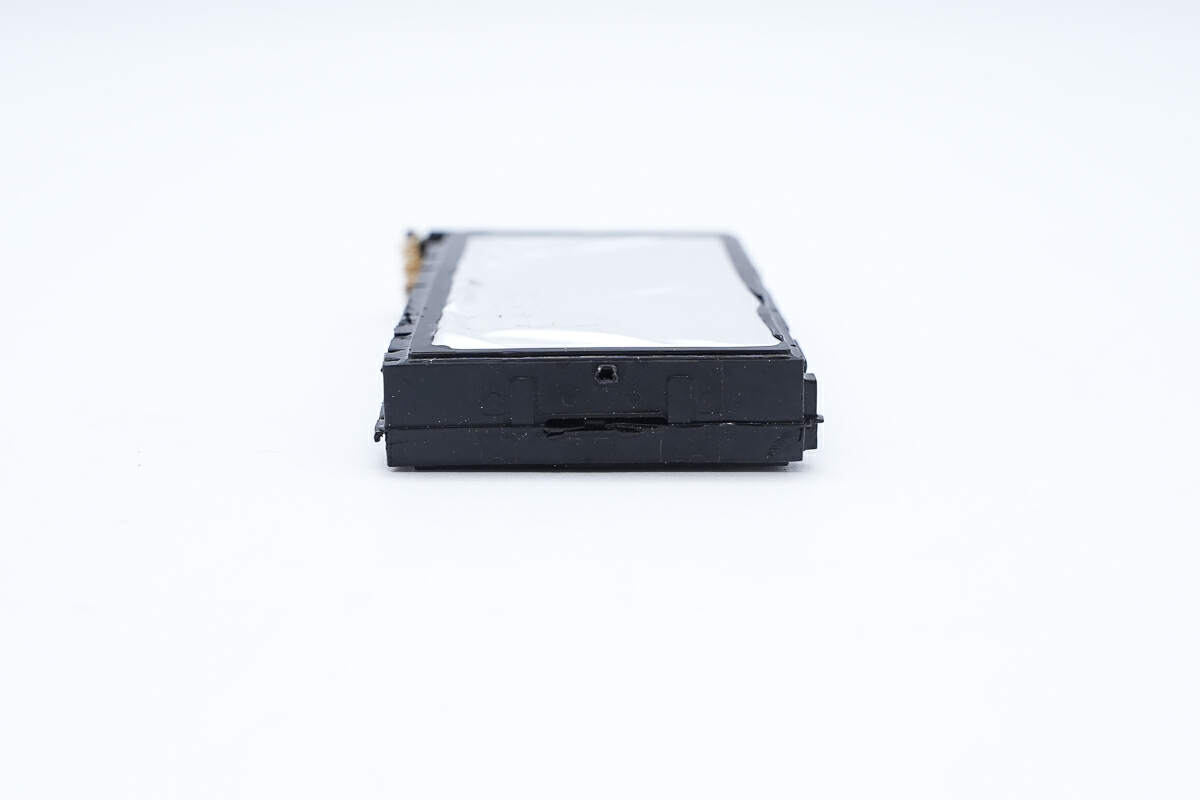

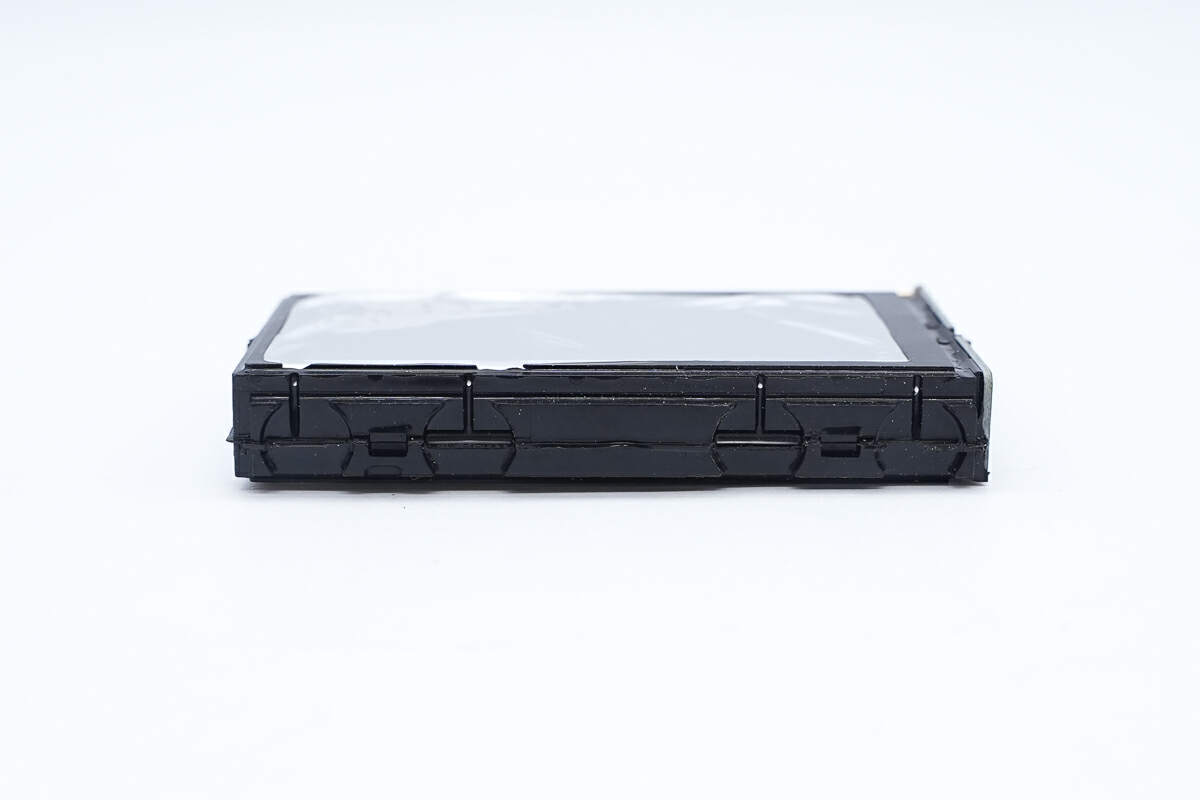

电池组底面可见黑色支架的连接结构。

电池组左侧一览。

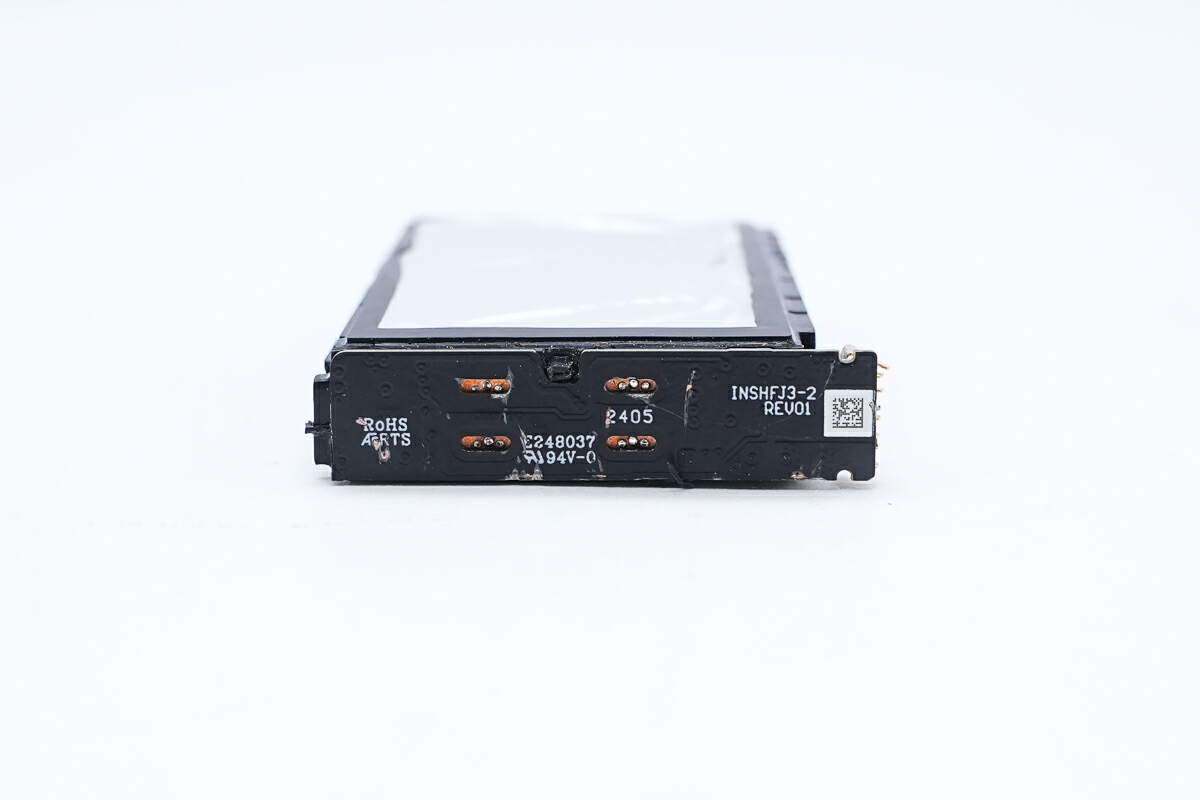

另一侧面是电池保护板。

电池组顶面一览。

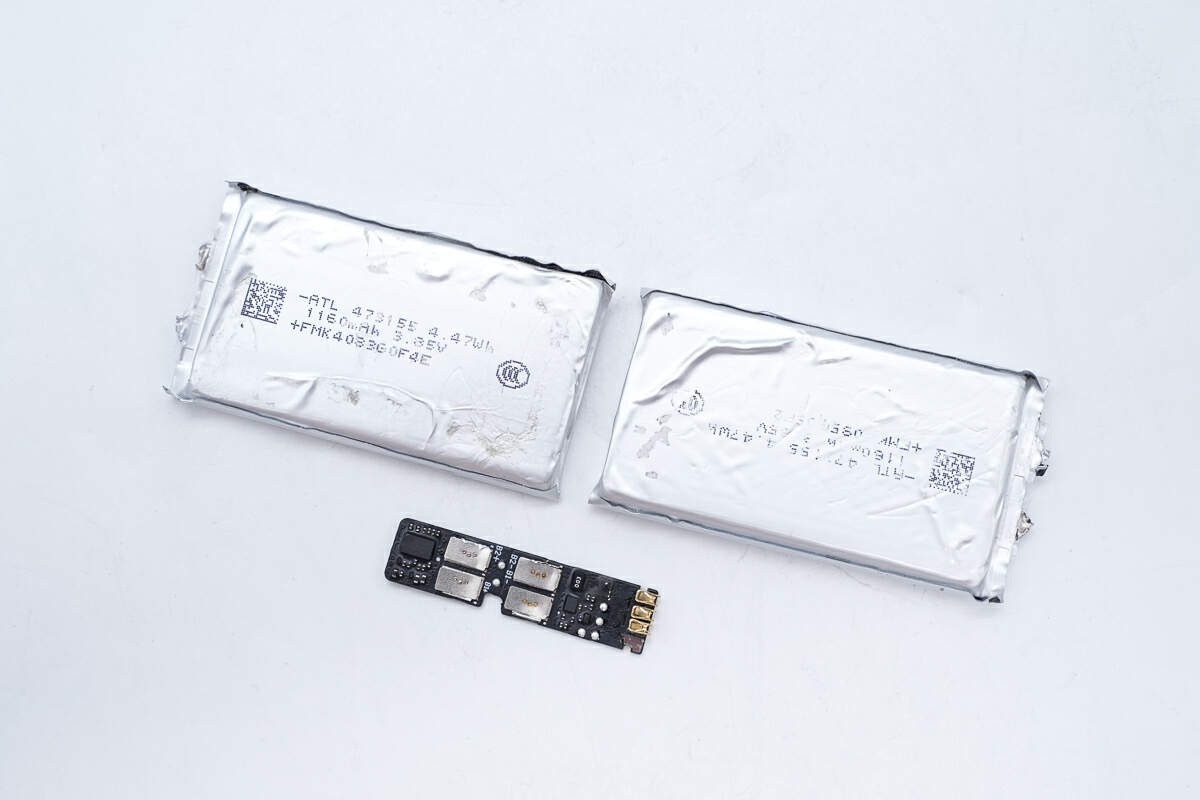

继续拆解，将电池组从支架中取出，分离出两块电池和一块电池保护板。

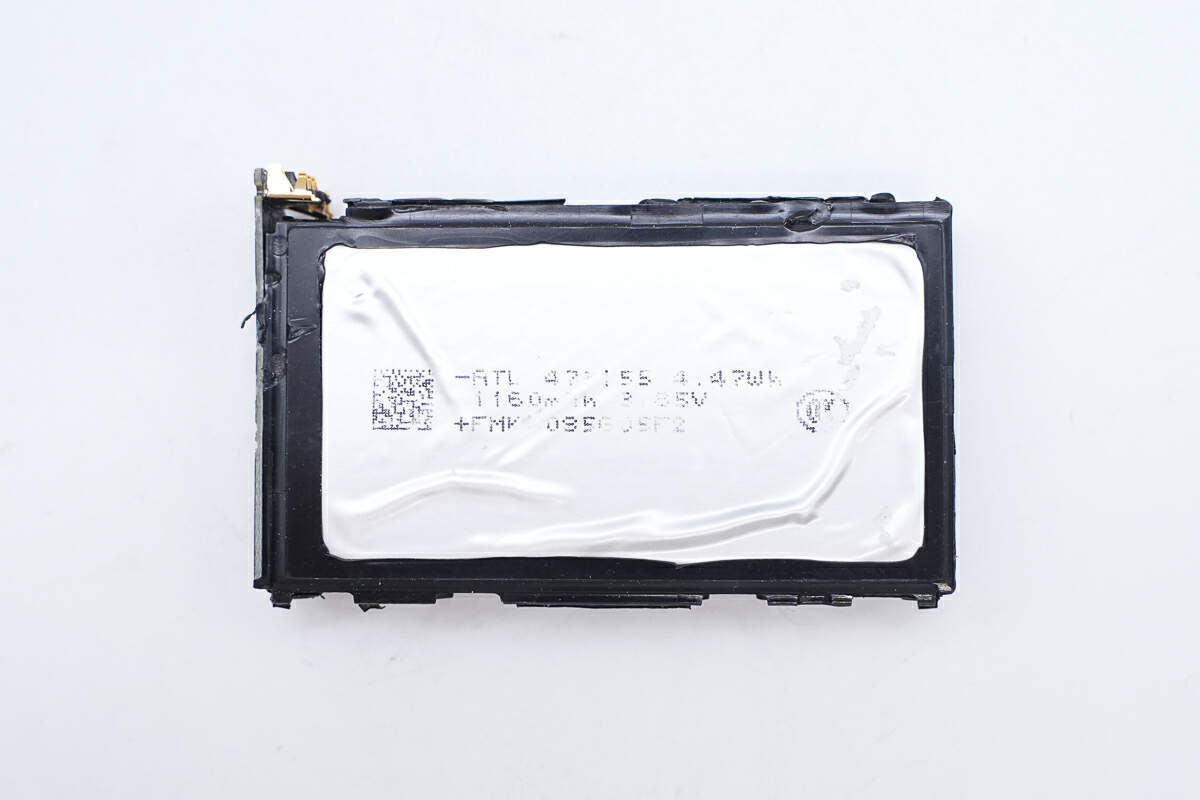

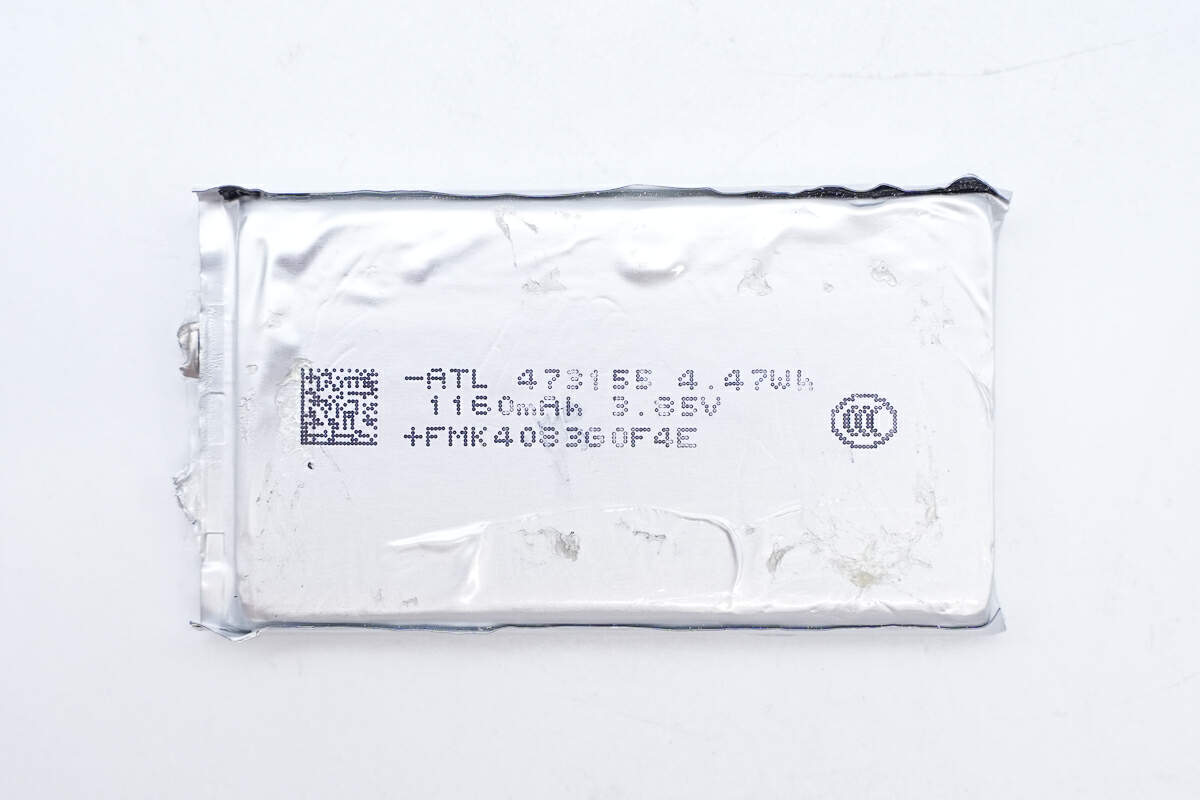

电芯喷码特写，电芯来自ATL，型号473155，标称容量1160mAh，标称能量4.47Wh，标称电压3.85V，已通过CCC认证。

电池保护板一览，可见电芯的点焊焊点，从连接结构可知电池组由两块电芯并联而成。此外，可见一颗电池保护管和电池保护芯片。

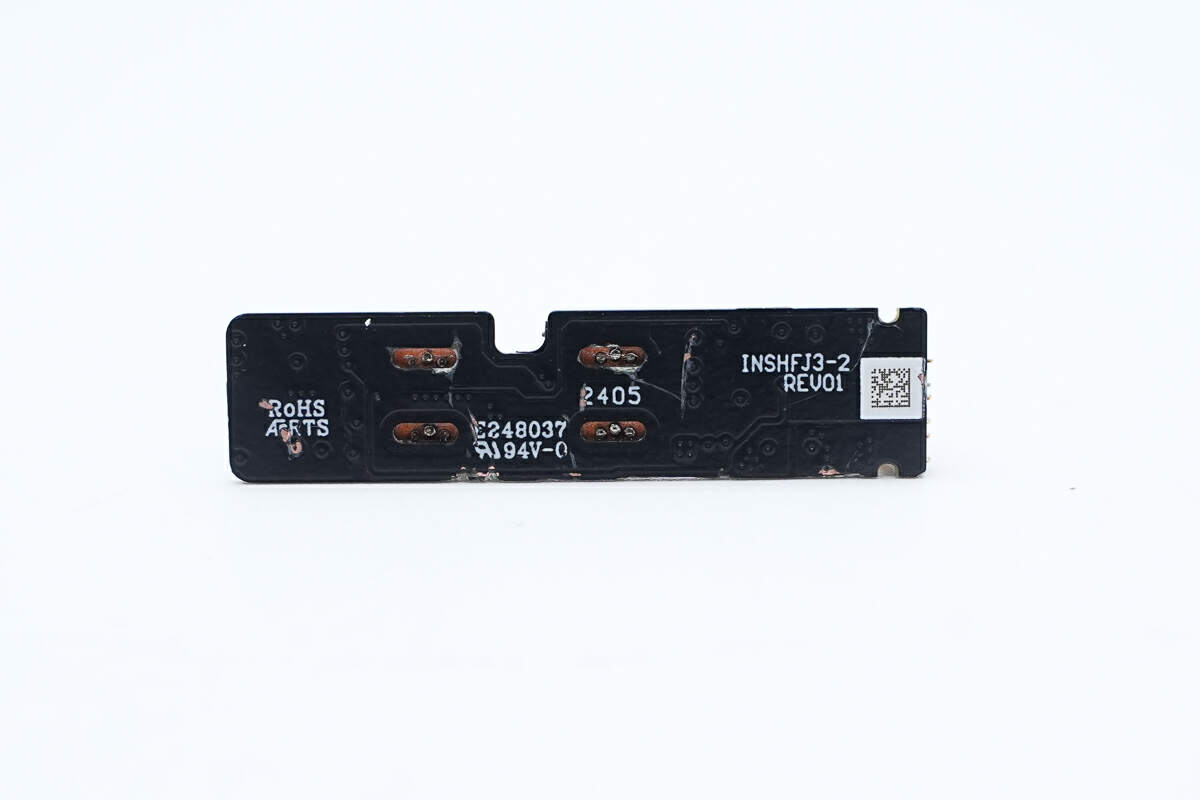

另一面无核心器件。

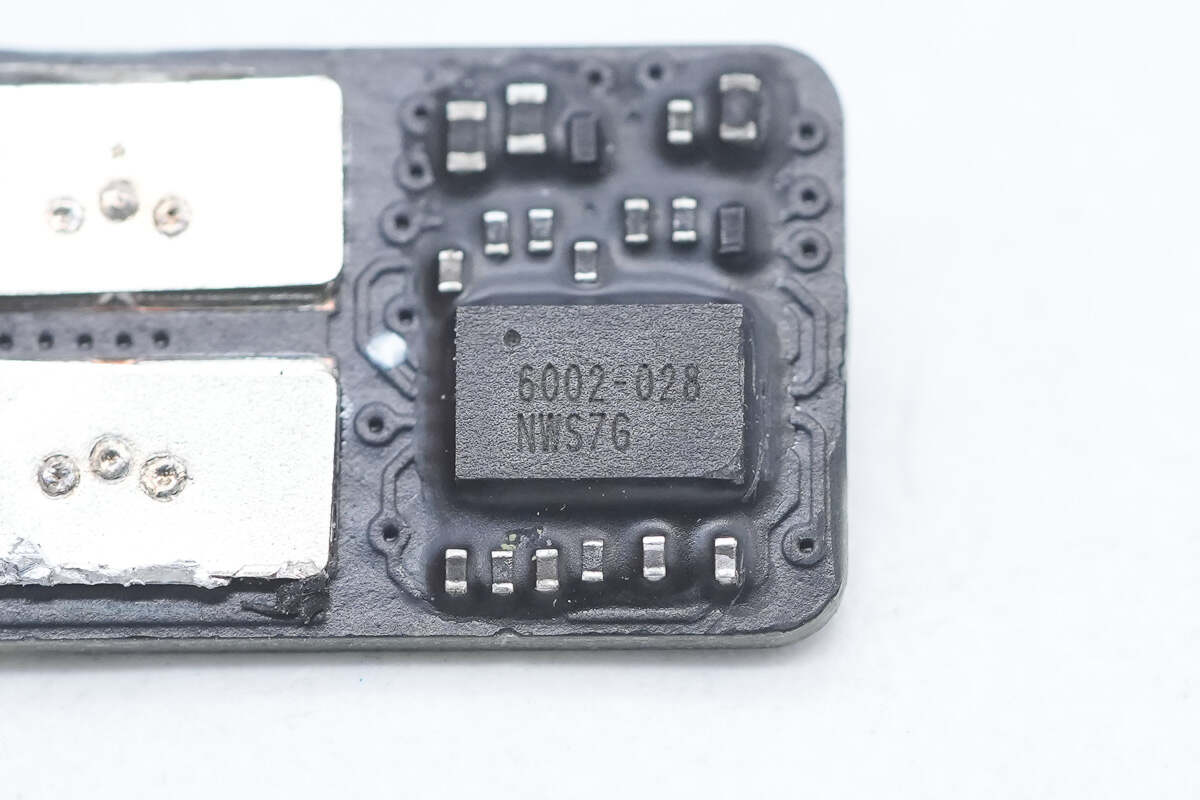

电池保护芯片特写，丝印6002-028 NWS7G。

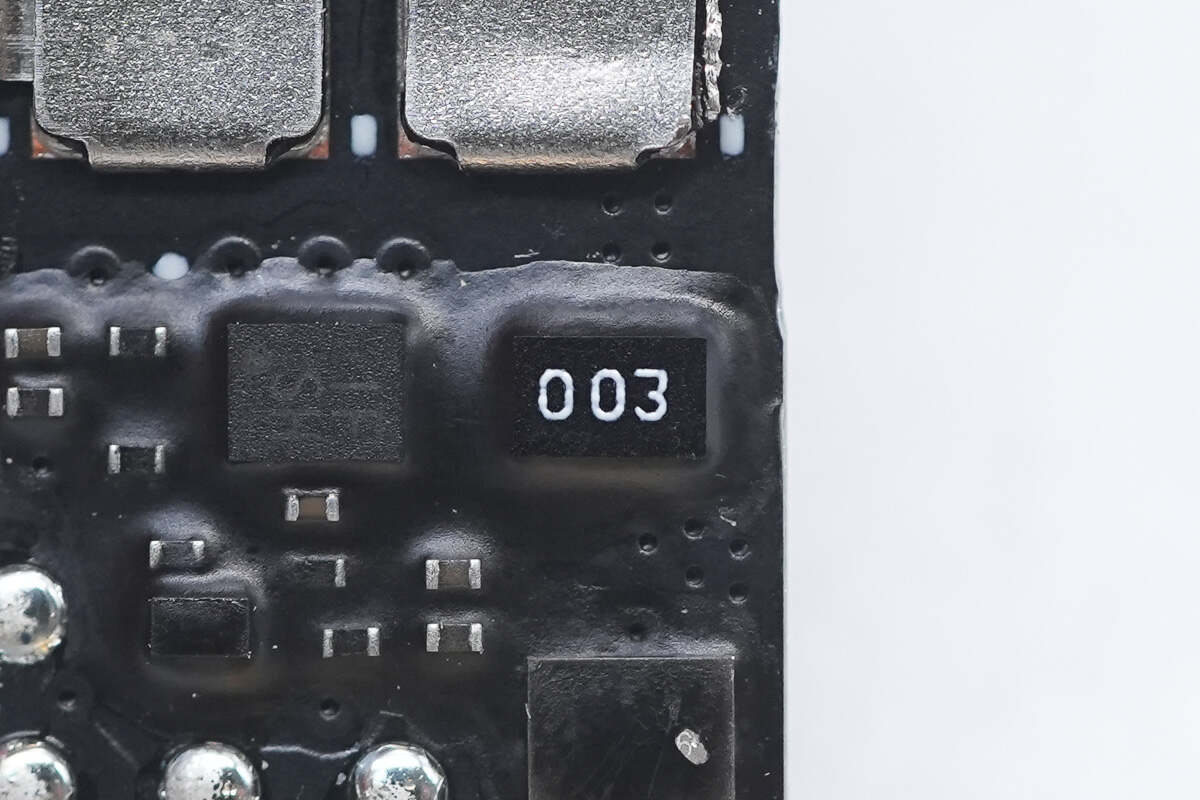

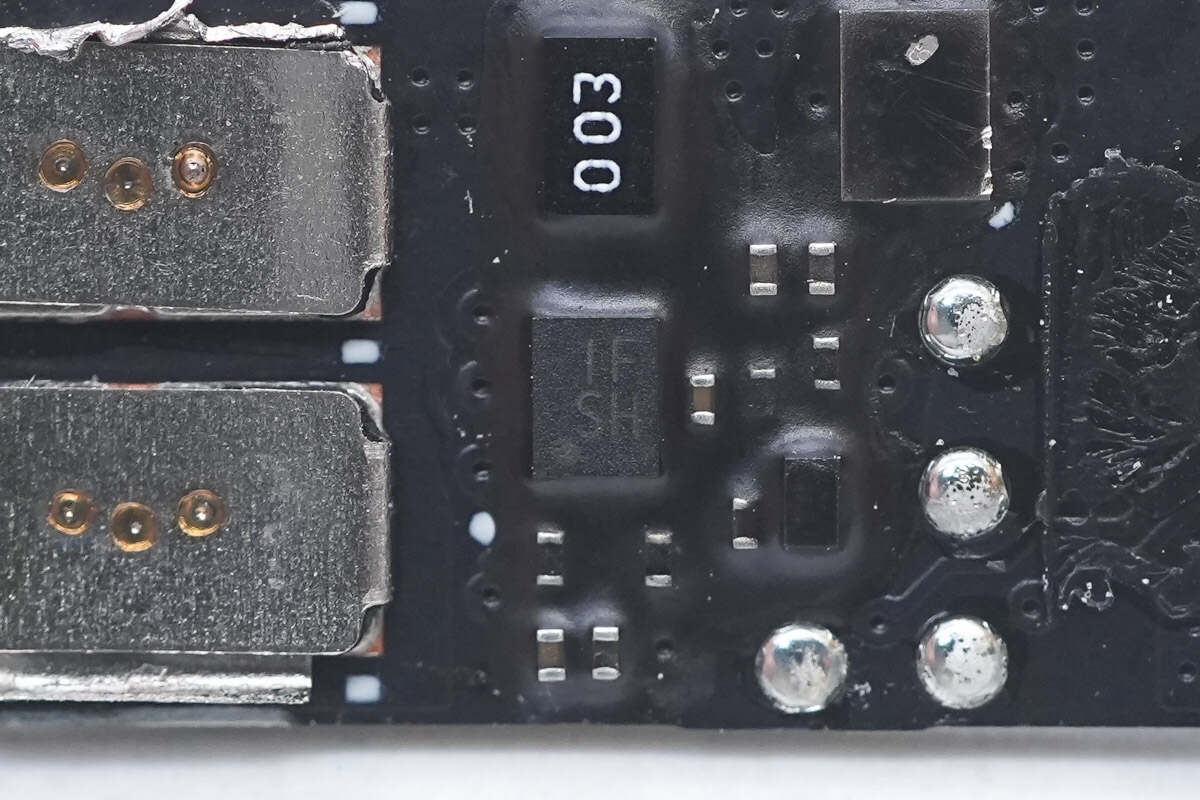

003检流电阻特写。

电池保护管特写，用硬壳胶水覆盖。

全部拆解完毕，来张全家福。

电池交易网总结

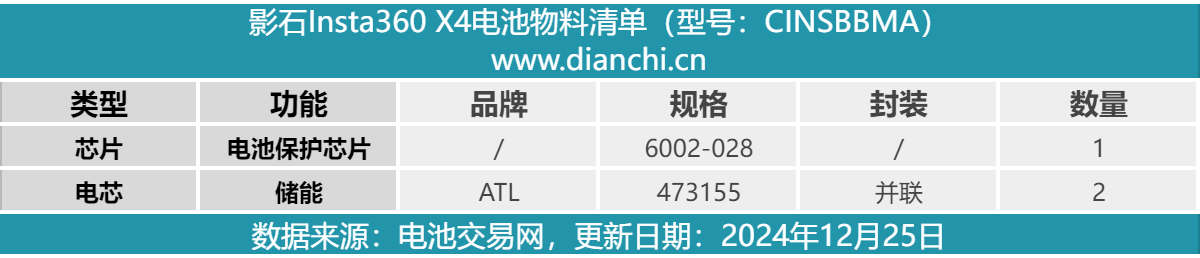

最后附上影石Insta360 X4电池的核心器件物料清单，方便大家查阅。

影石Insta360 X4电池采用铝合金块状设计，外披印有产品信息的黑色贴纸。其搭载影石Insta360 X4配套的插头母座，顶盖处配备卡扣用于固定电池。

充电头网通过拆解了解到，影石Insta360 X4电池内置ATL软包电池组，2块并联而成。电芯型号473155，单节电池标称容量1160mAh，标称电压3.85V。配备可靠的电池保护方案，进行电池保护。

影石Insta360 X4电池铝合金外壳可增强散热效果，同时也有一定阻燃性。内部电池组配备黑色塑料支架进行缓冲保护，保护措施较为到位。
