前言

广西东来新能源科技有限公司，自2019年成立以来，以创新精神深耕锂离子动力电池领域。坐落于广西崇左市，专注于电动车、太阳能储能等新能源行业，提供高效、环保的锂离子电池解决方案。

在现代能源解决方案中，21700电芯以其高储能和高放电倍率的特性，在多个领域发挥着重要作用，广泛应用于储能、电动工具、电动出行等领域，近期电池交易网就获得了一款东来DL21700-4500电芯，其采用灰色电芯套膜，标称容量4500mAh，标称电压3.7V，支持0.5C充电，2C放电，下面一起来看看这款电芯的性能表现如何。

外观介绍

东来DL21700-4500电芯采用灰色电芯套膜，表面无丝印信息。

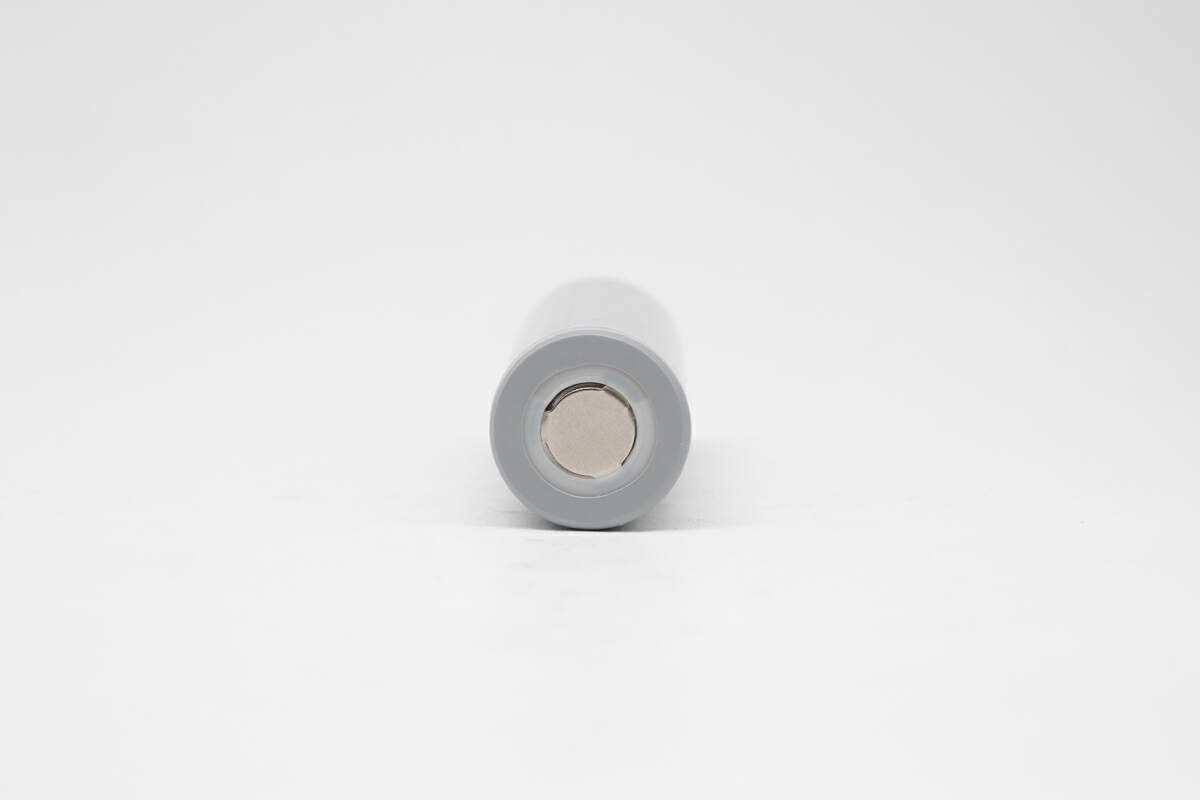

东来DL21700-4500电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

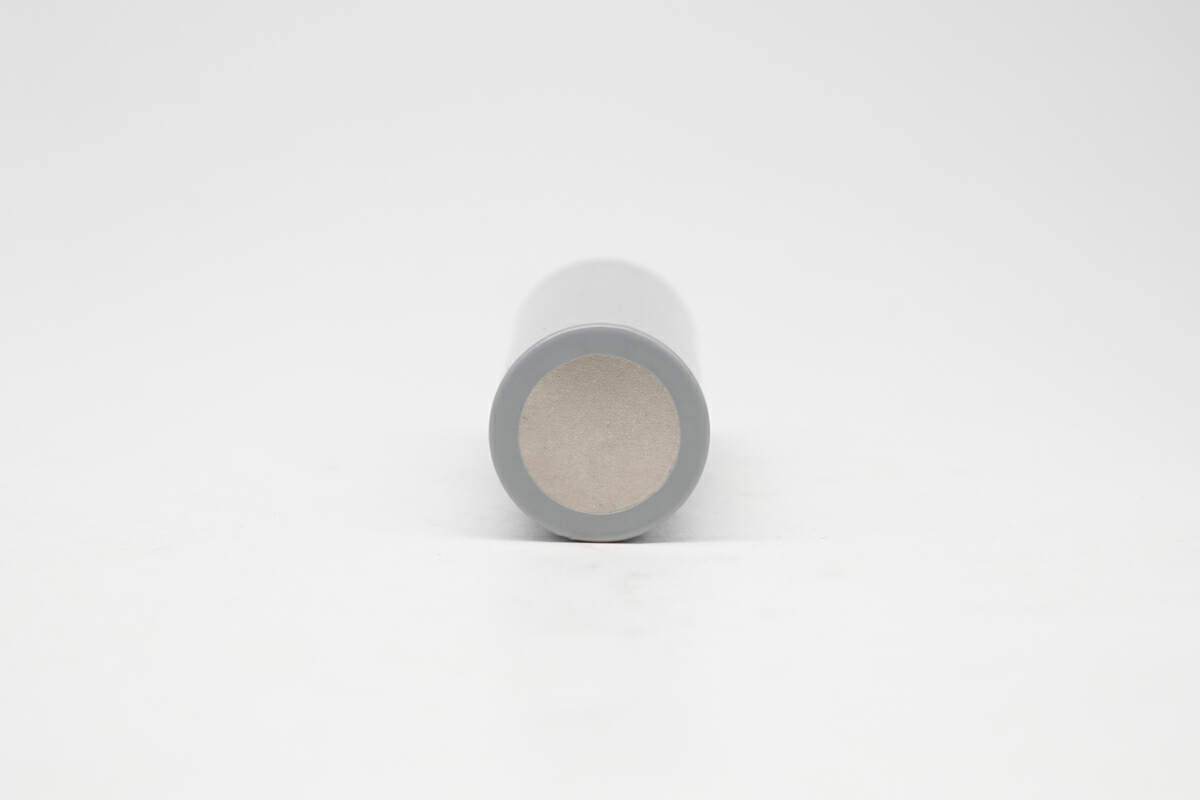

东来DL21700-4500电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

东来DL21700-4500电芯高度约为 70.8mm。

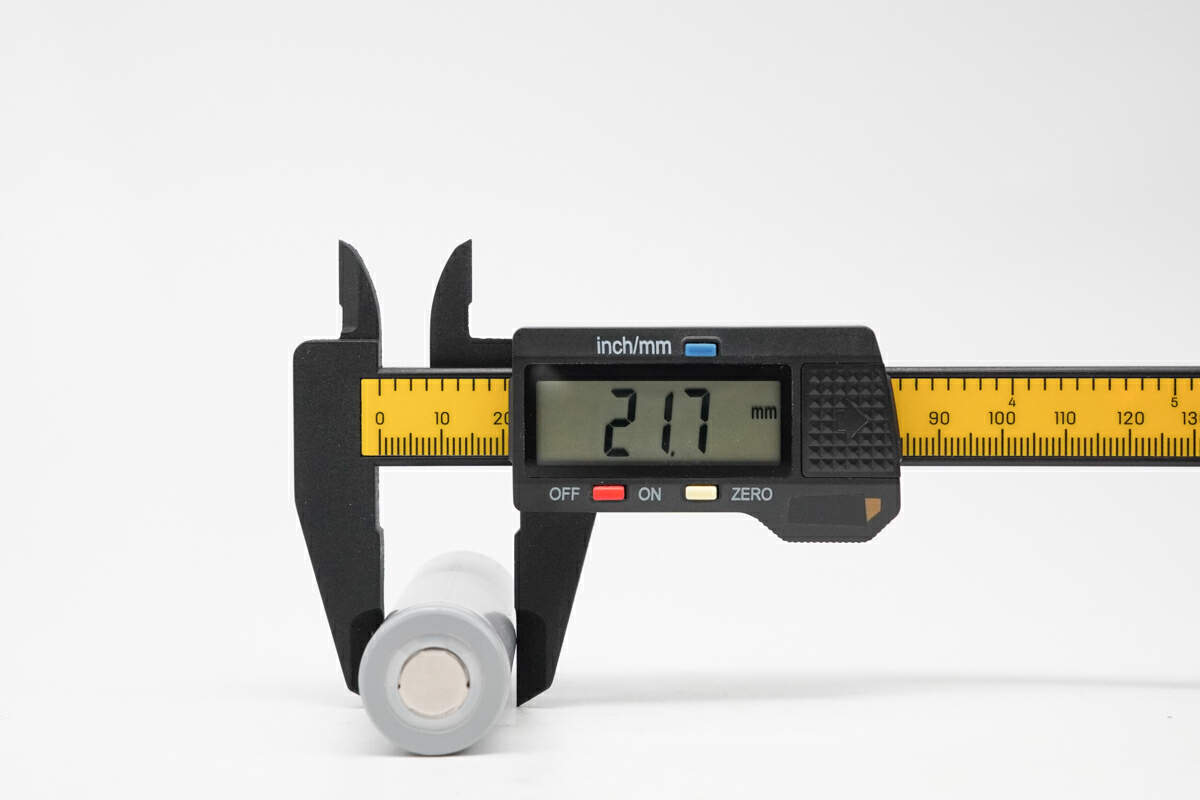

东来DL21700-4500电芯直径约为 21.7mm。

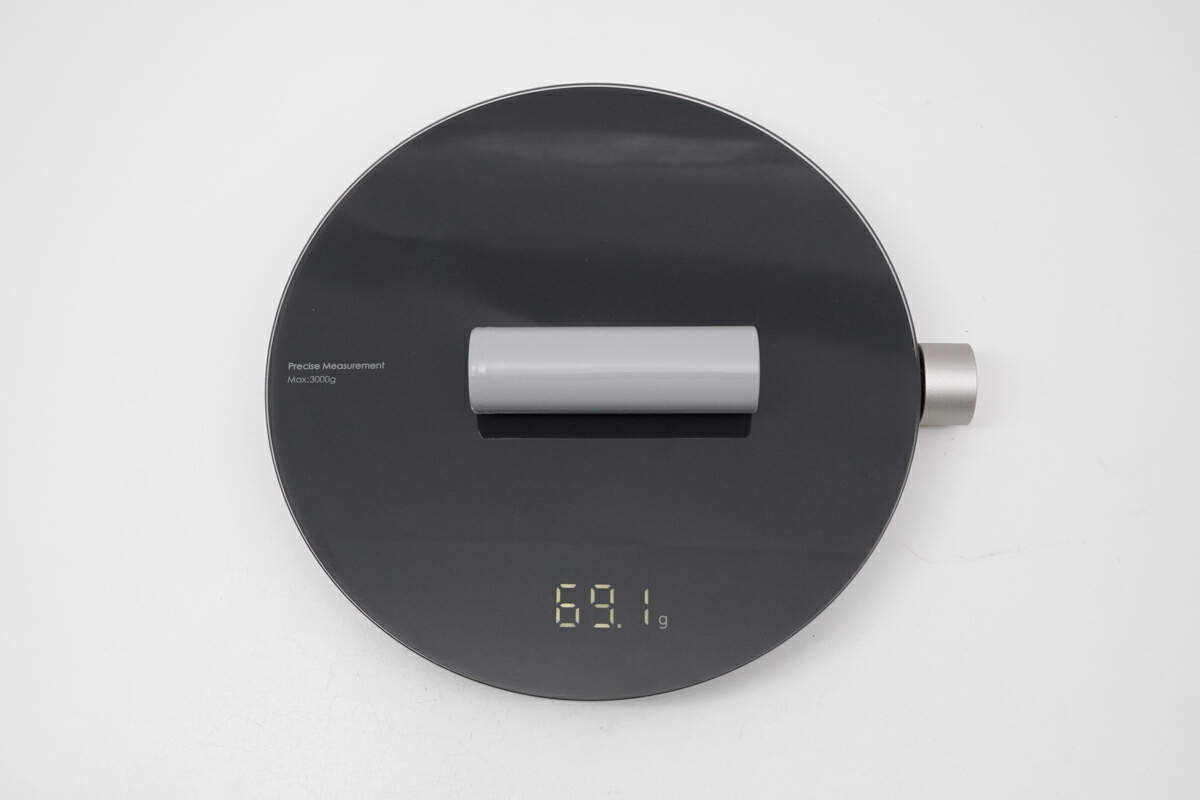

东来DL21700-4500电芯重量约为 69.1g。

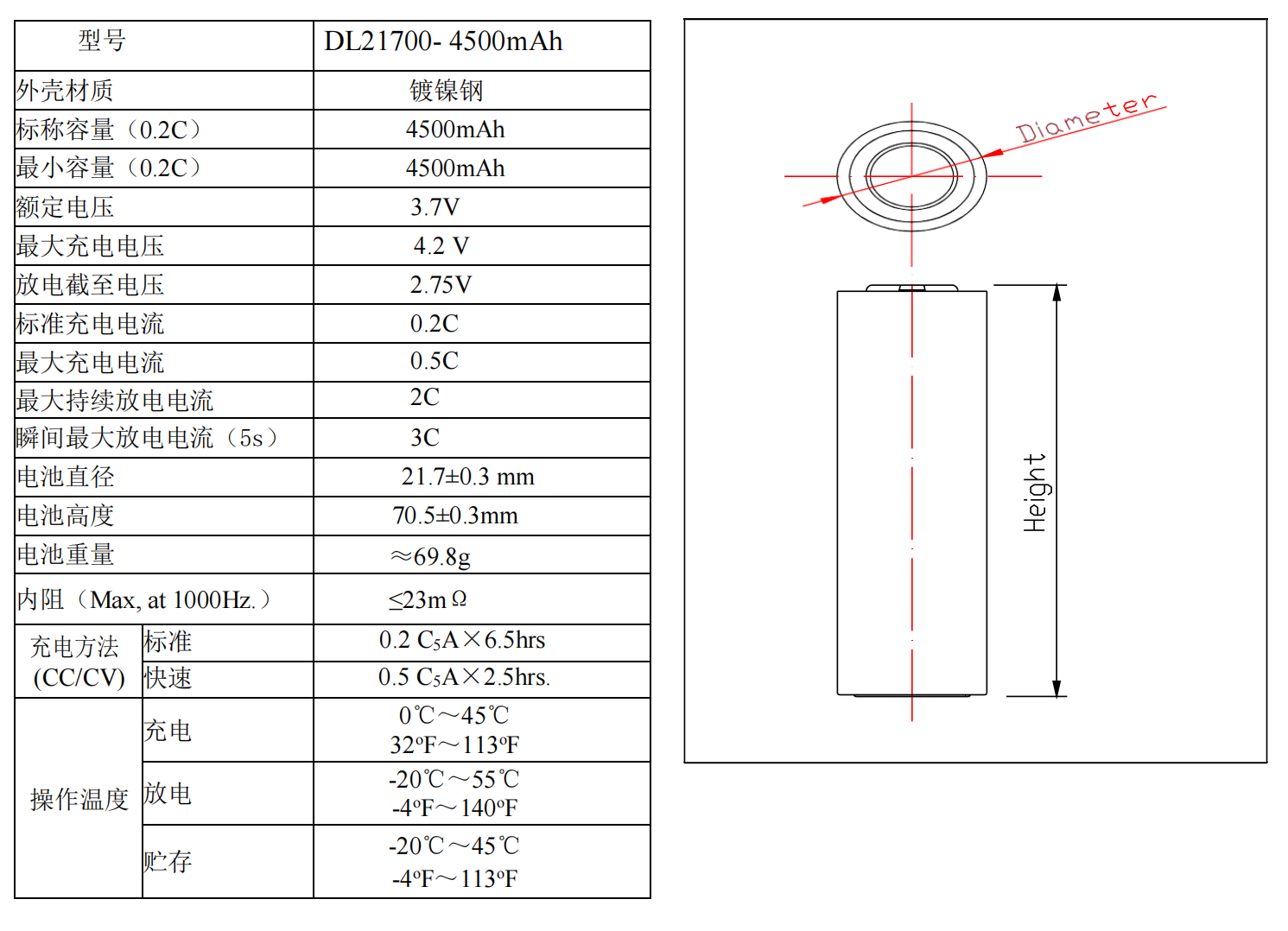

规格书介绍

型号：DL21700-4500mAh；外壳材质：镀镍钢；标称容量：4500mAh@0.2C；额定电压：3.7V；最大充电电压：4.2V；放电截止电压：2.75V；最大充电电流：0.5C；持续放电电流：2C；瞬间最大放电电流：3C；电池重量：69.8g，内阻：≤23mΩ。

充放电测试

看完外观，进入正题；以下将进行多倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

绘制出折线图，设置电流为 900mA，0.2C为东来DL21700-4500电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时3分钟，涓流完全充满时间约为5小时42分钟。

0.5C充电

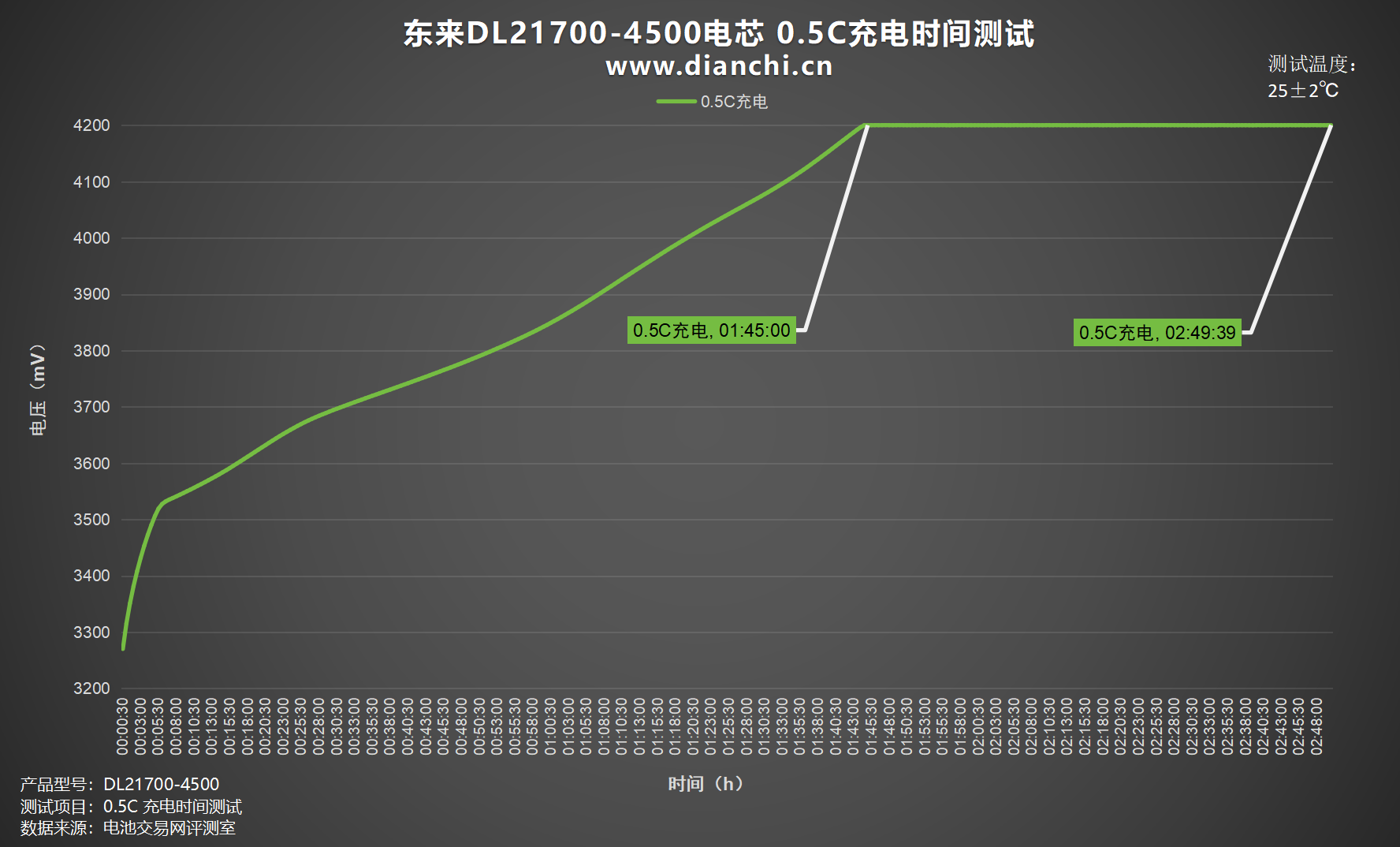

绘制出折线图，设置电流为 2250mA，0.5C为东来DL21700-4500电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时45分钟，涓流完全充满时间约为2小时49分钟。

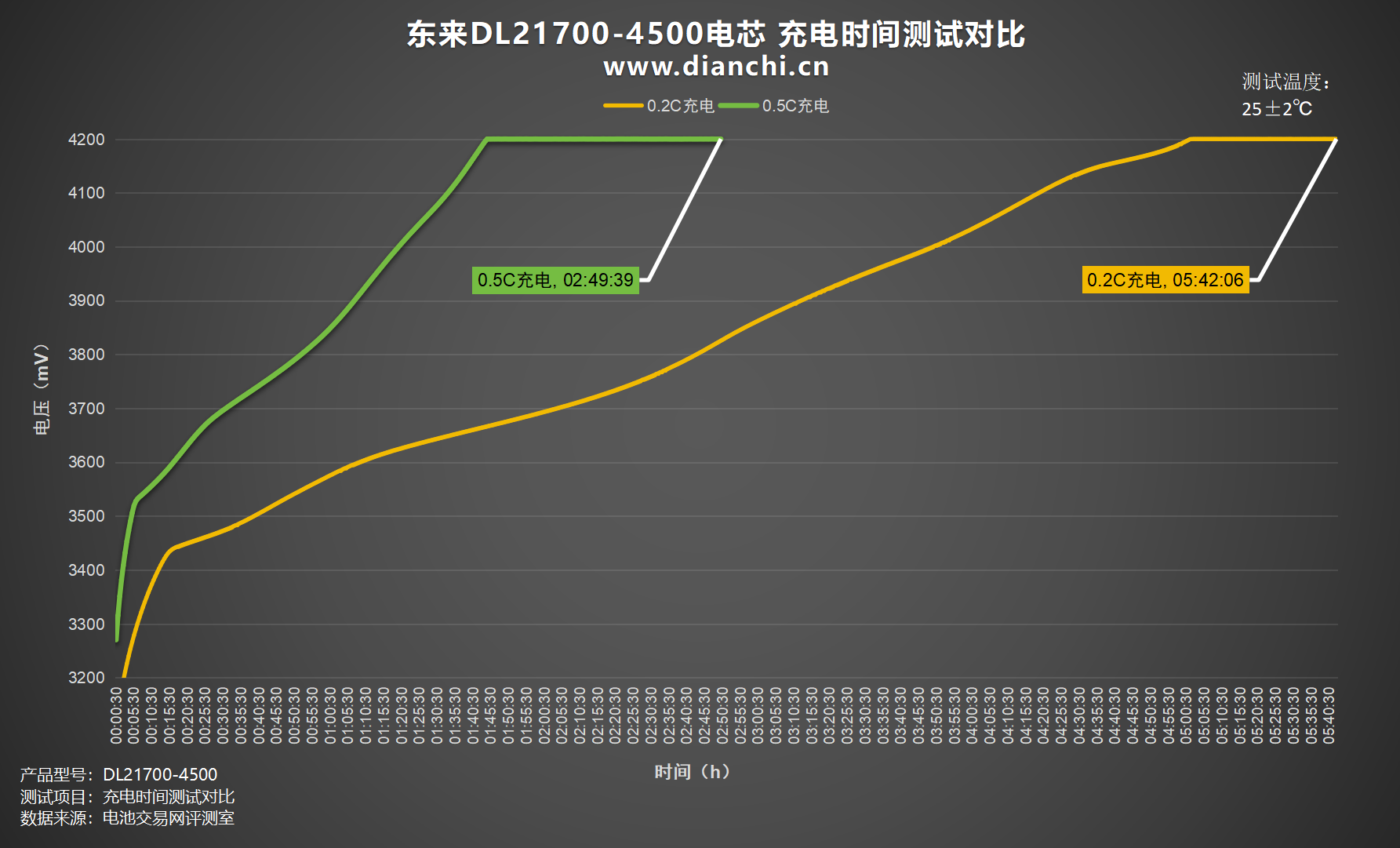

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时42分钟，0.5C充电充满耗时2小时49分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

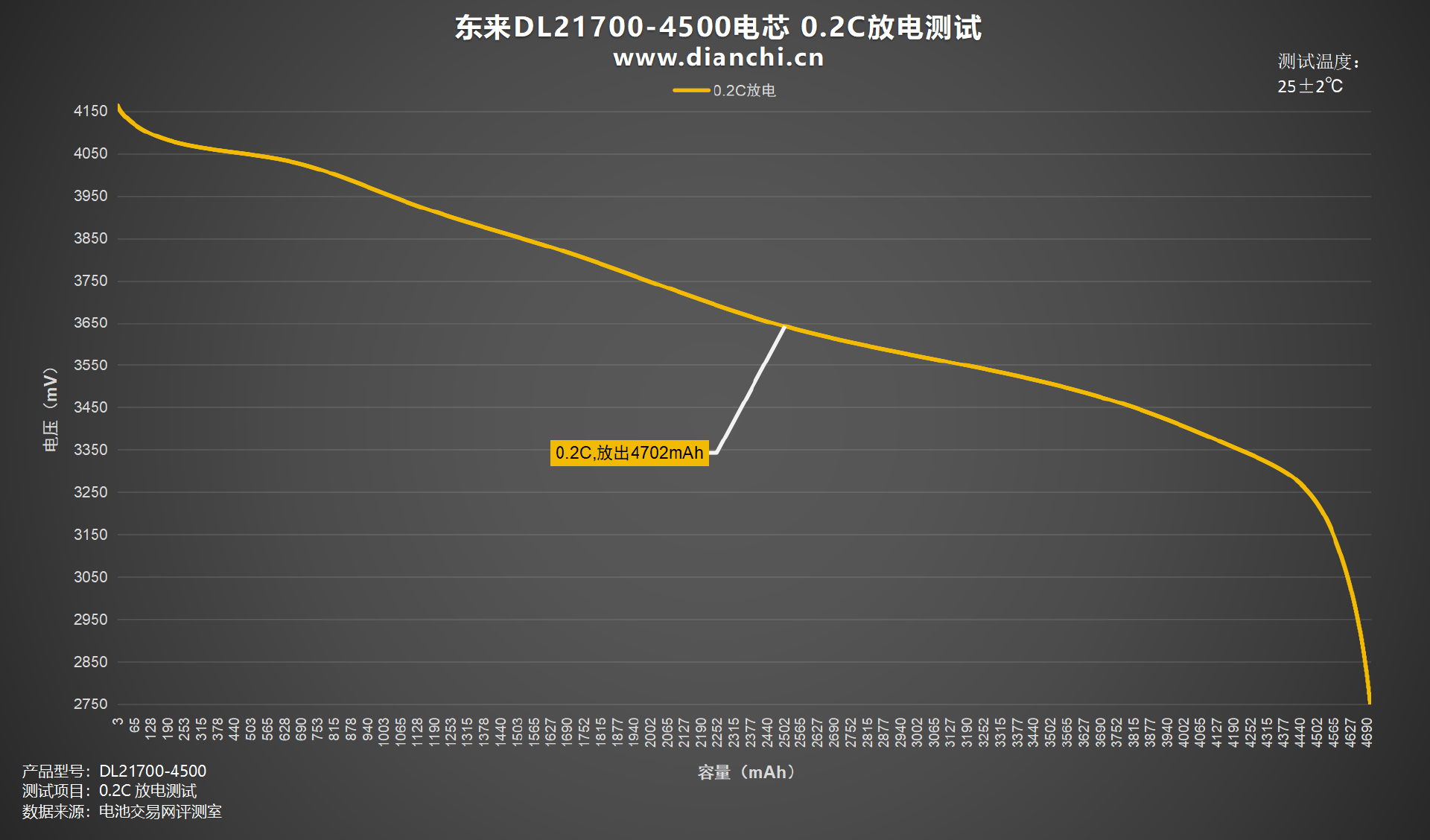

绘制出折线图，设置电流为 900mA，0.2C为东来DL21700-4500电芯放电，均压 3.69V，放到截止电压为 2.75V，耗时约5小时13分钟，放出容量4702mAh，放出能量17.33Wh。

0.5C放电

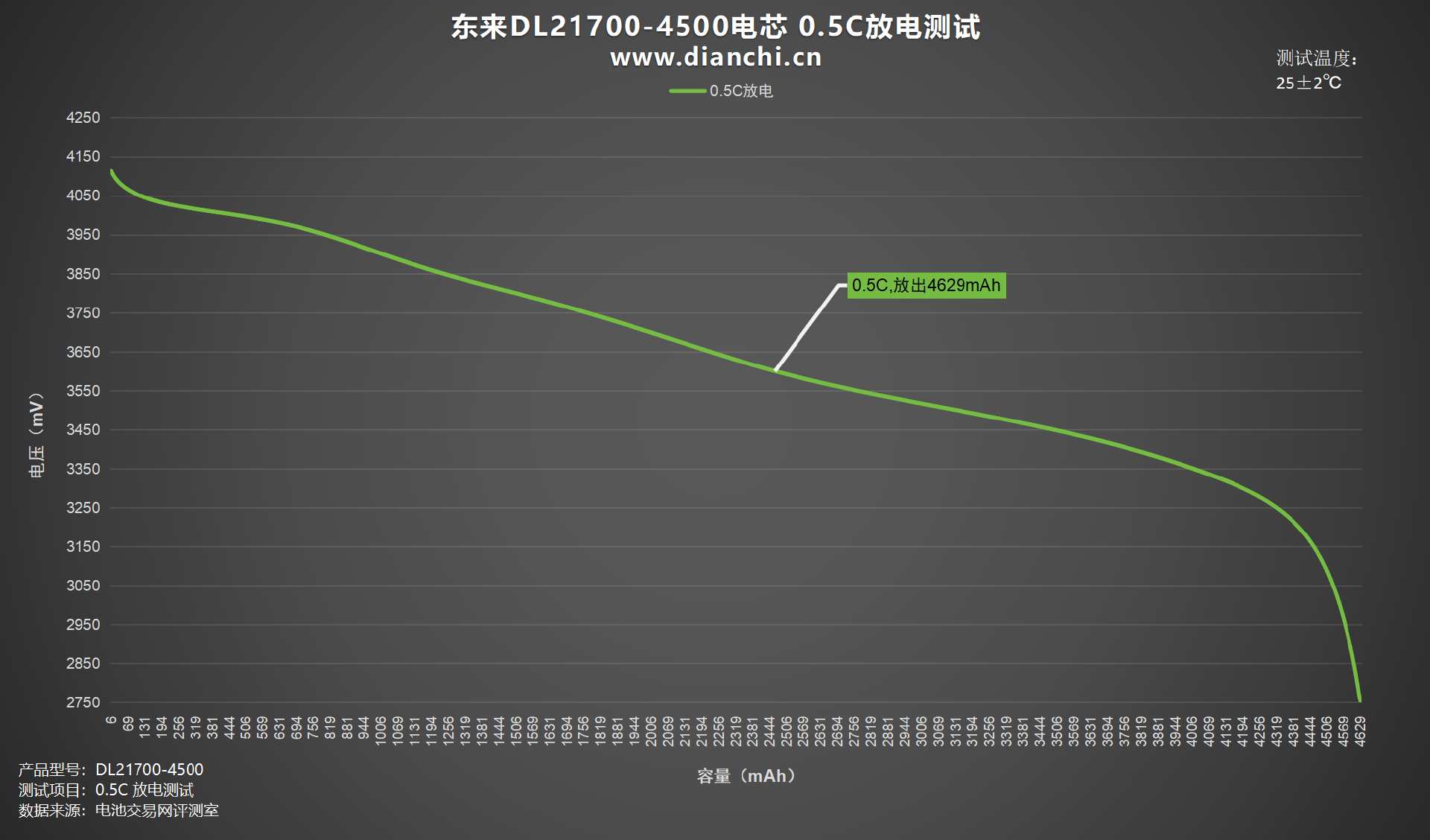

绘制出折线图，设置电流为 2250mA，0.5C为东来DL21700-4500电芯放电，均压 3.64V，放到截止电压为 2.75V，耗时约2小时3分钟，放出容量4629mAh，放出能量16.85Wh。

1C放电

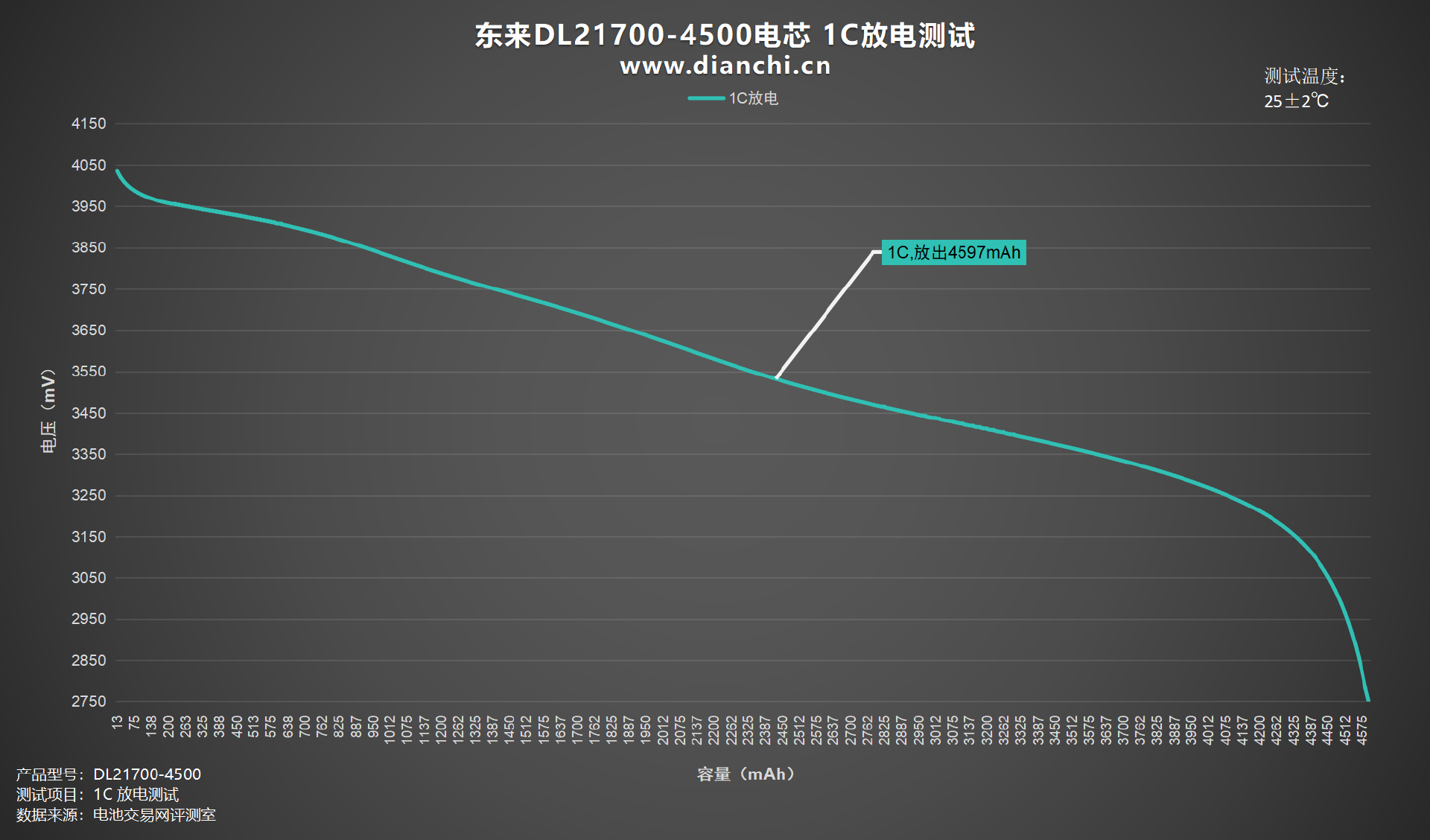

绘制出折线图，设置电流为 4500mA，1C为东来DL21700-4500电芯放电，均压 3.57V，放到截止电压为 2.75V，耗时约1小时1分钟，放出容量4597mAh，放出能量16.41Wh。

2C放电

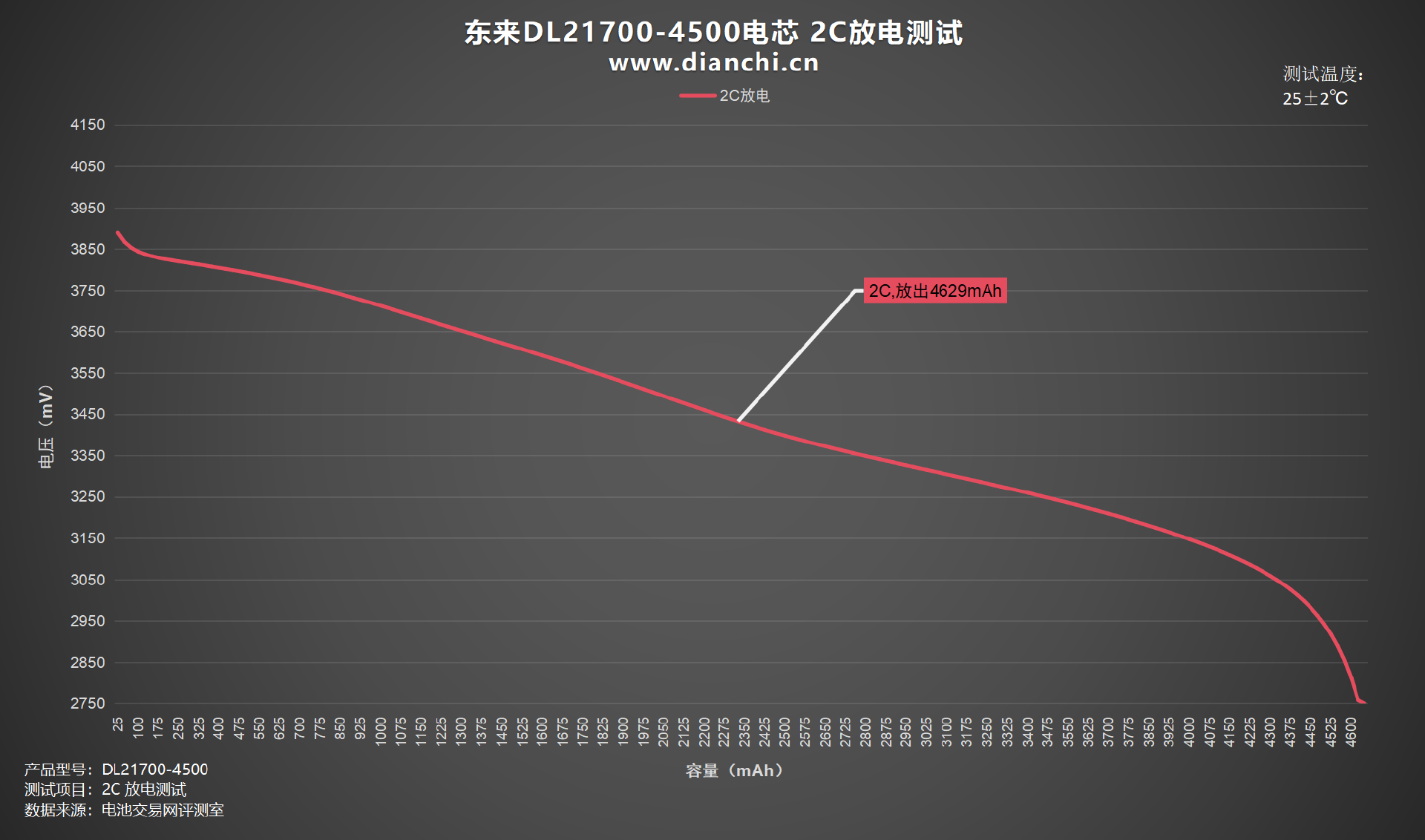

绘制出折线图，设置电流为 9000mA，0.5C为东来DL21700-4500电芯放电，均压 3.64V，放到截止电压为 2.75V，耗时约30分钟，放出容量4629mAh，放出能量16.85Wh。

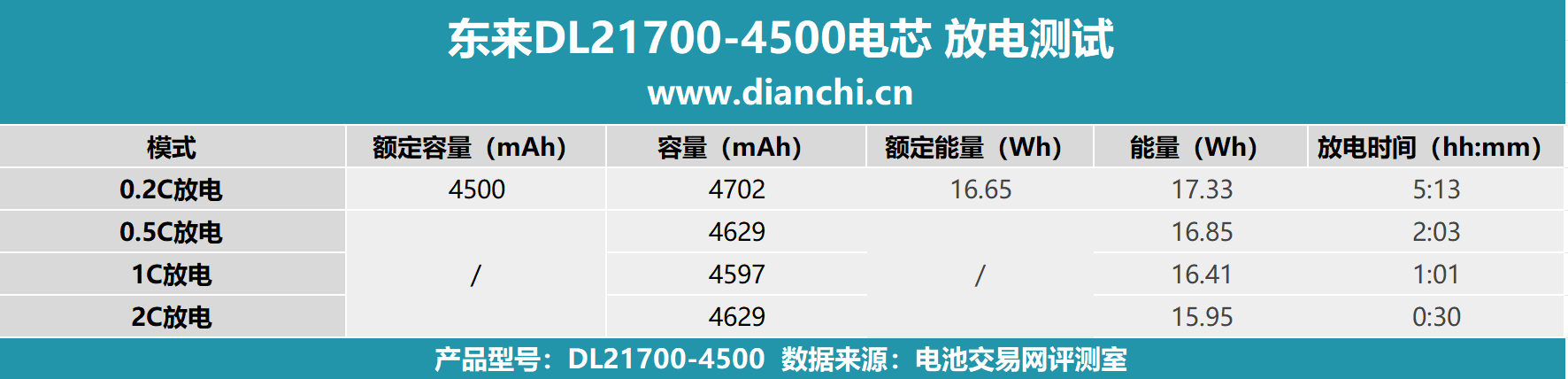

将测试数据汇总成表格，可以看出电芯在四种倍率下进行放电测试差距，放电时间最短的为2C放电，放电时间约为30分钟。放电时间最长的为0.2C放电，放电时间约为5小时13分钟。

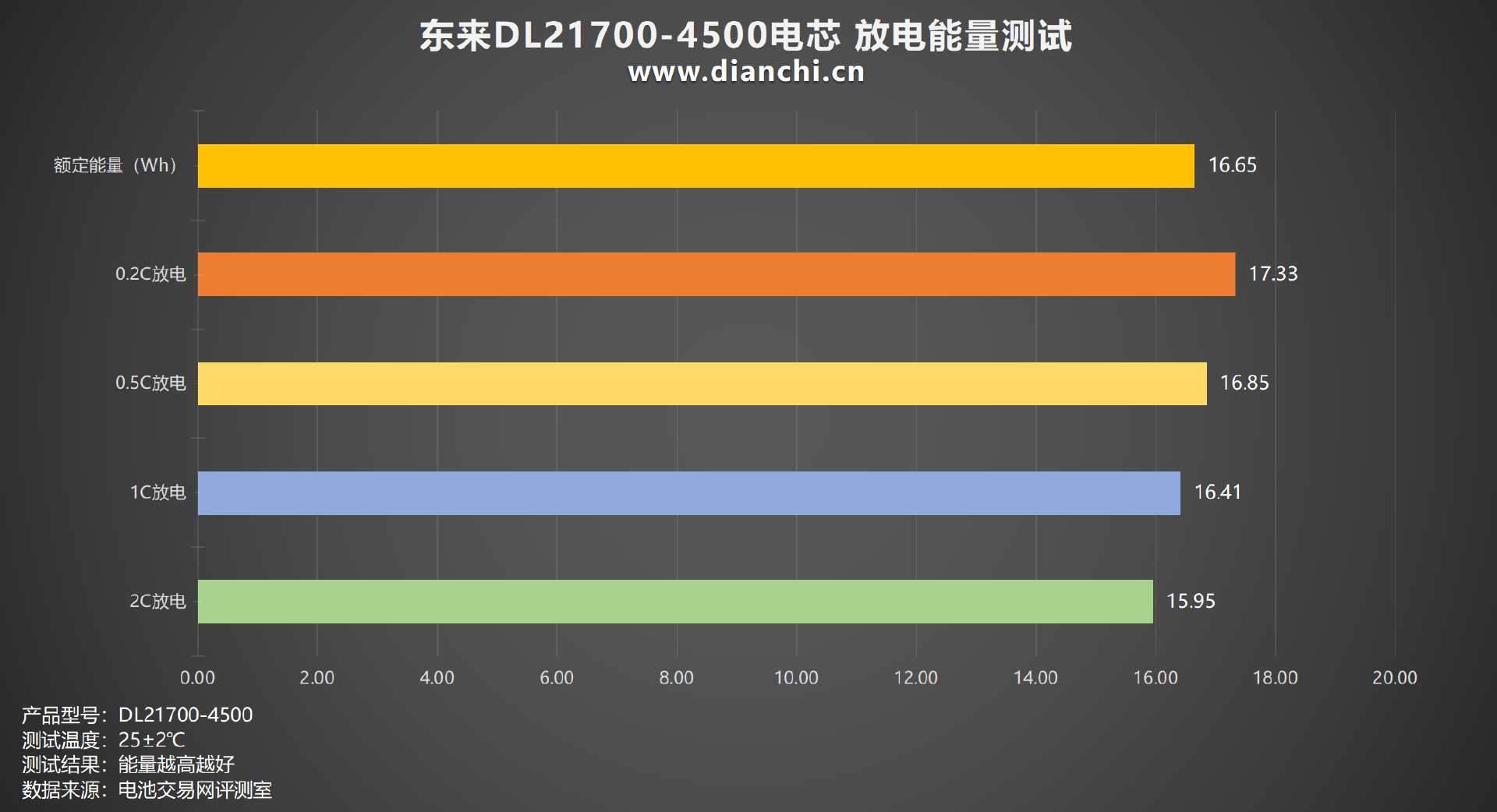

将测试数据汇总成柱状图，放电测试中整体放电能量在15.95-17.33Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到17.33Wh；放电能量最低的是2C放电，放电能量为15.95Wh。

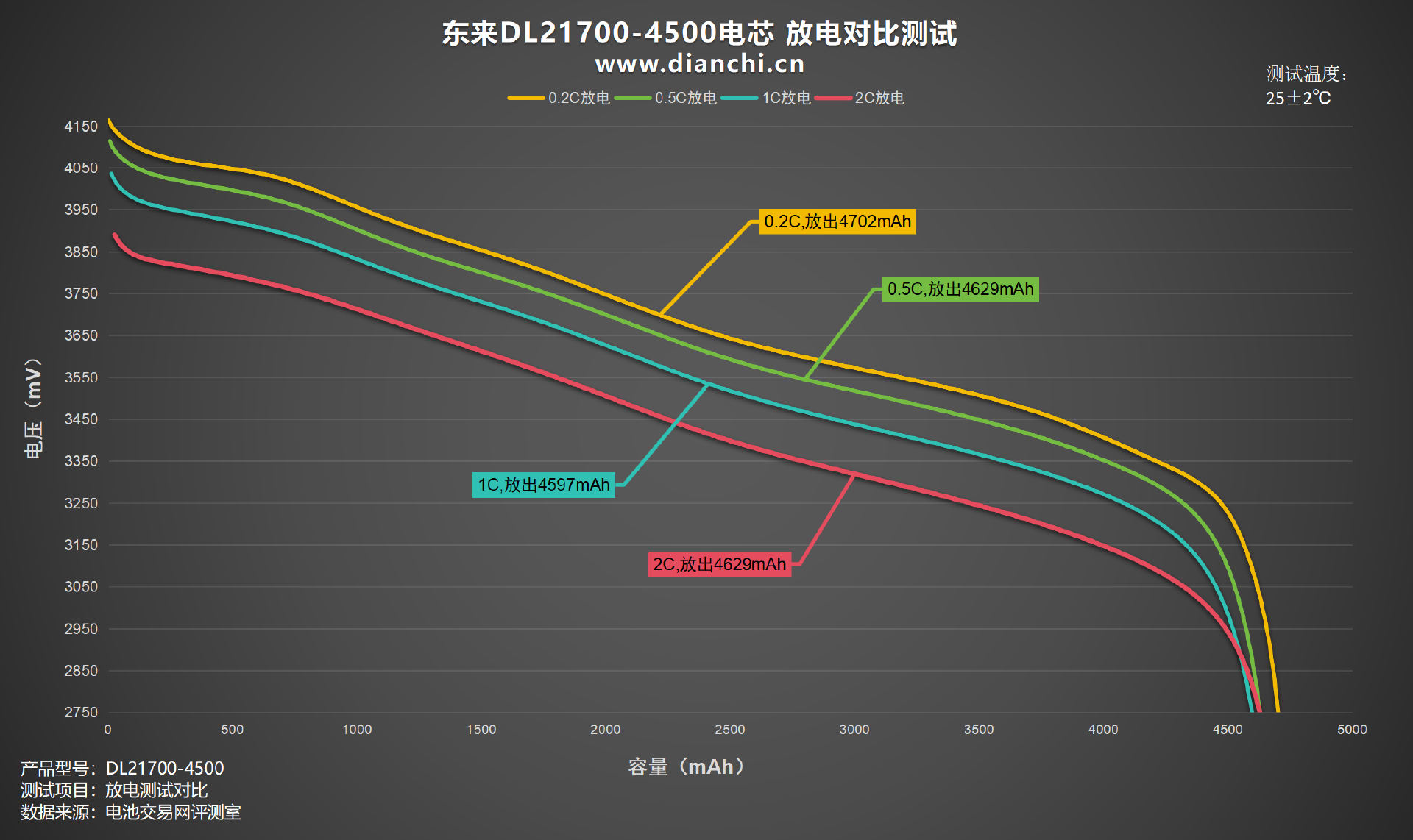

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4702mAh，放出容量最低的是1C放电放出容量4597mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

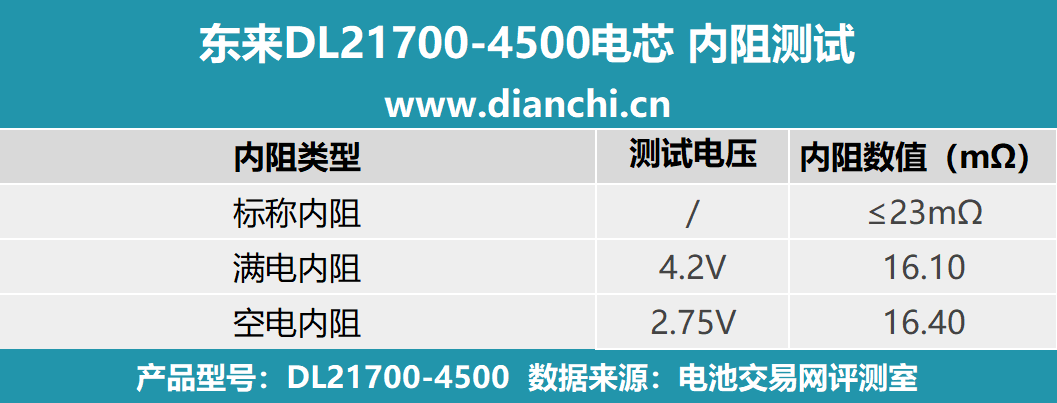

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，东来DL21700-4500电芯标称内阻为≤23mΩ。

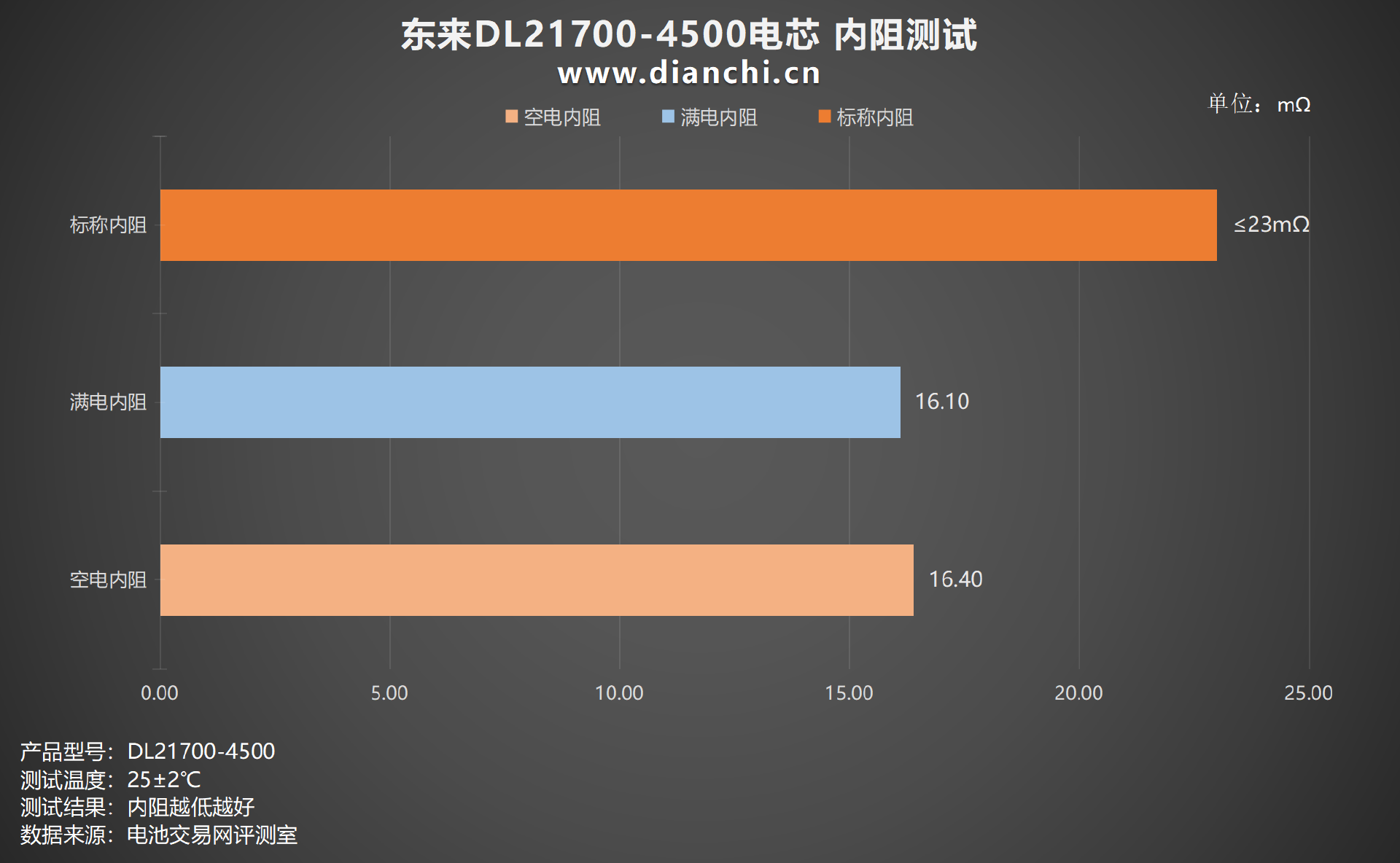

绘制出柱状图，可以看到 4.2V满电内阻为 16.1mΩ，2.75V空电内阻为 16.4mΩ，两种状态下内阻相差不大，同时均没有超过标称数值。

温度测试

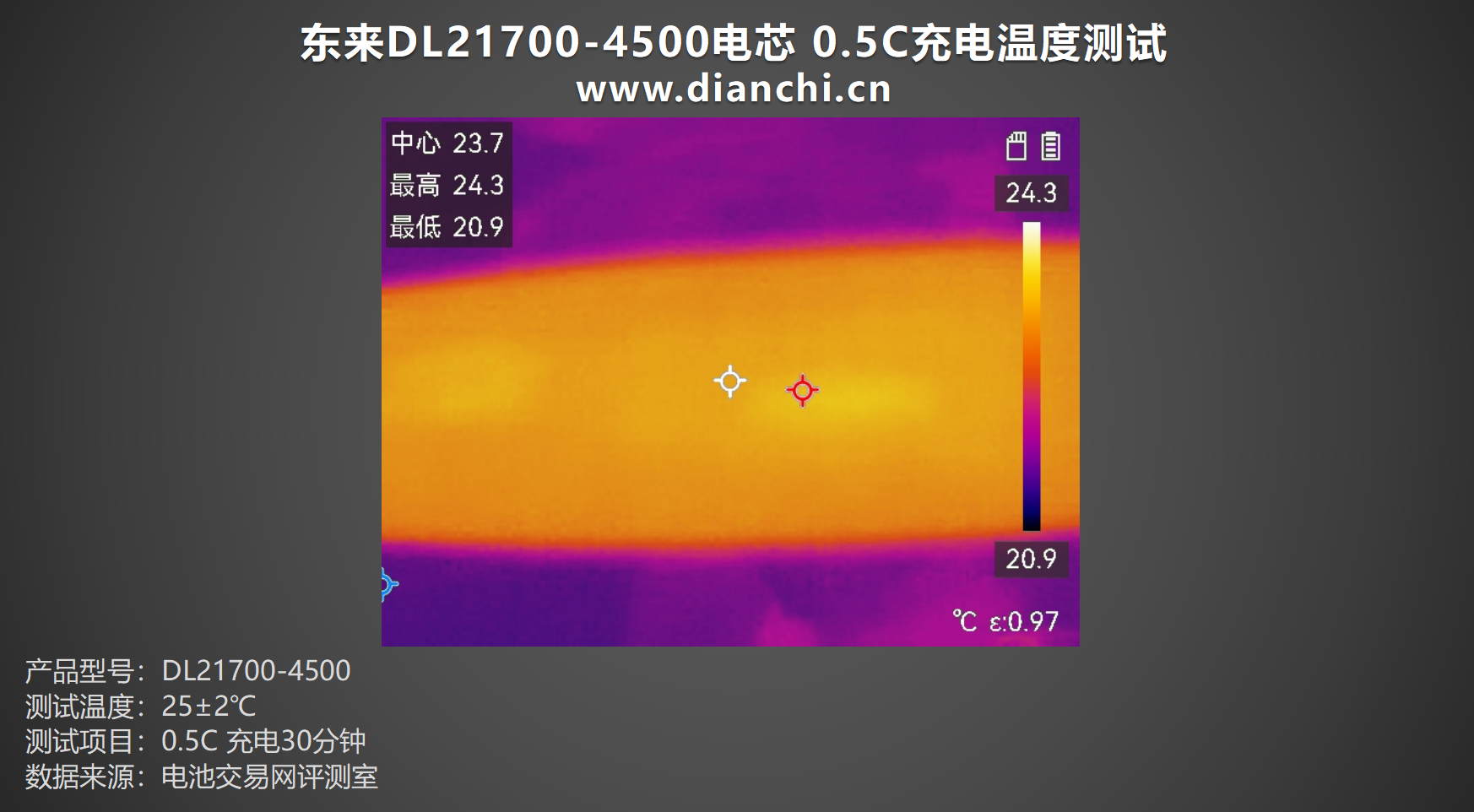

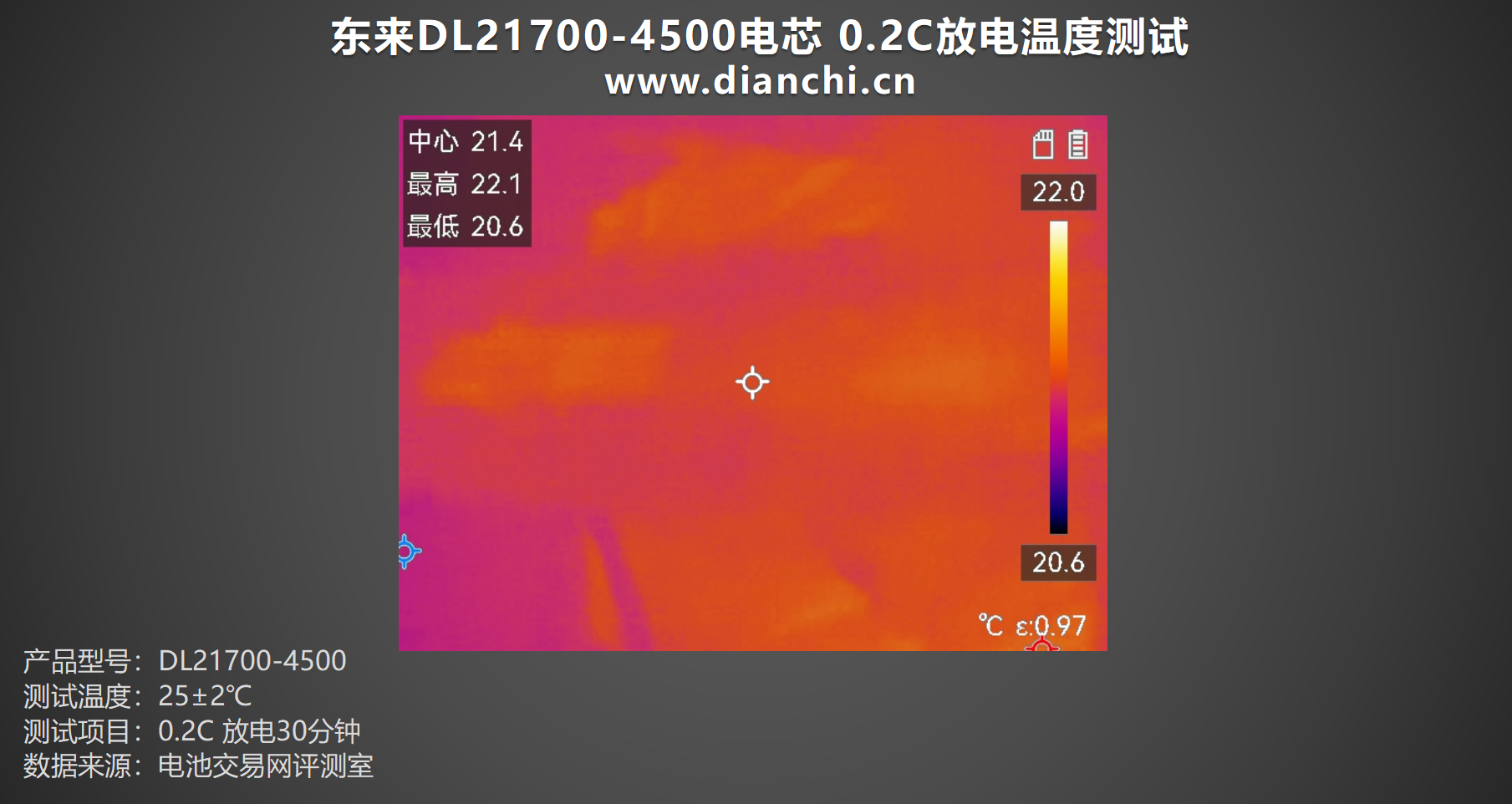

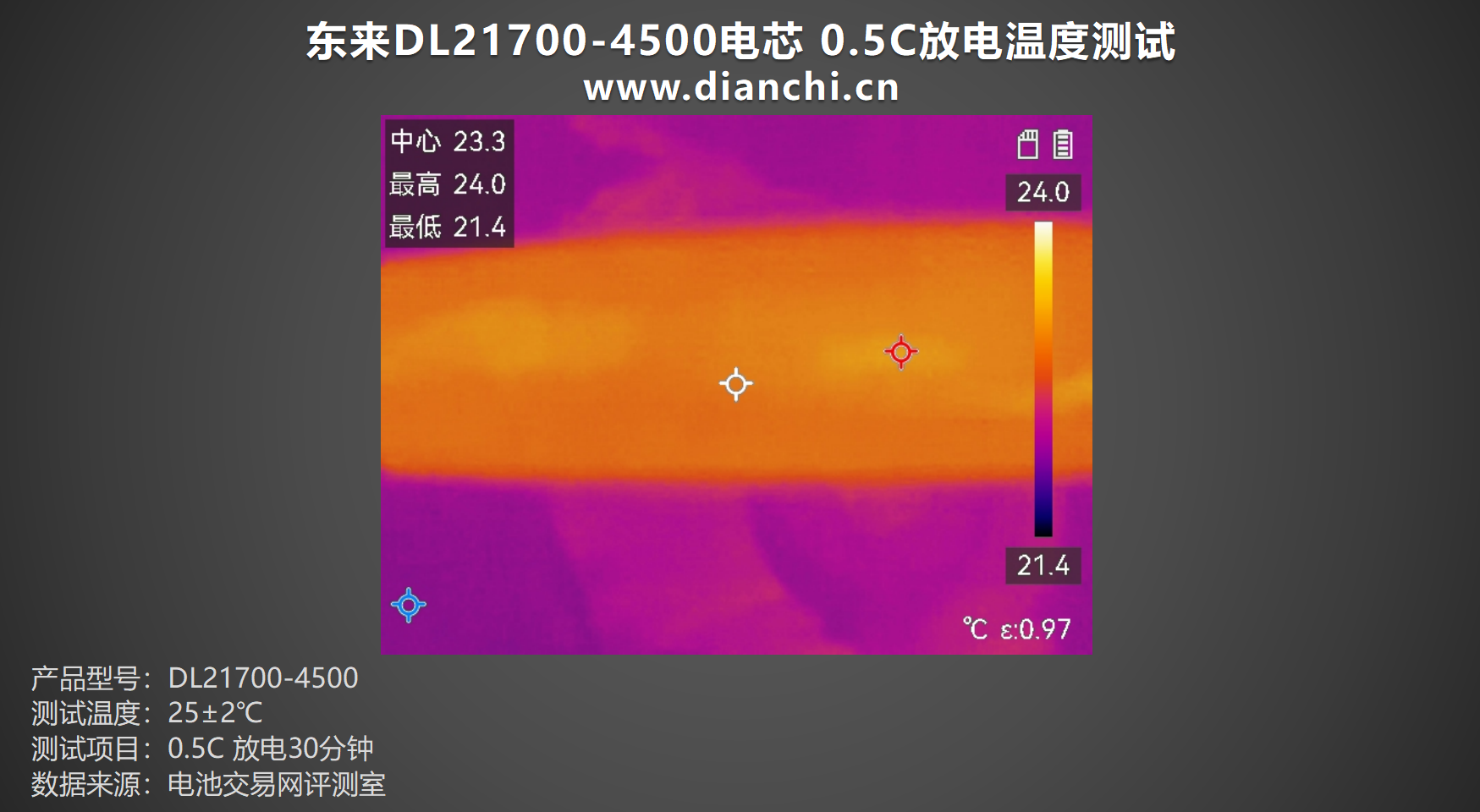

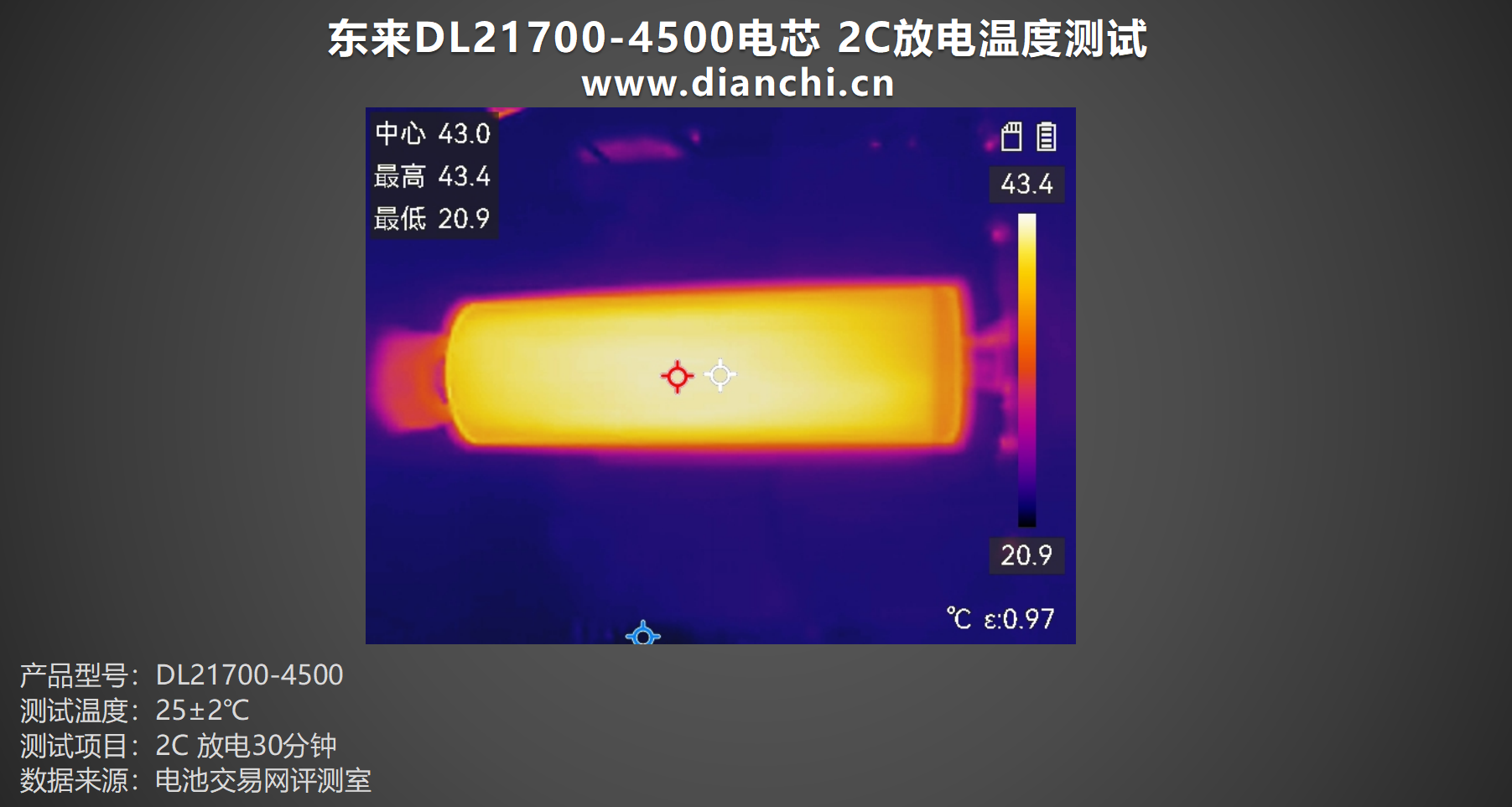

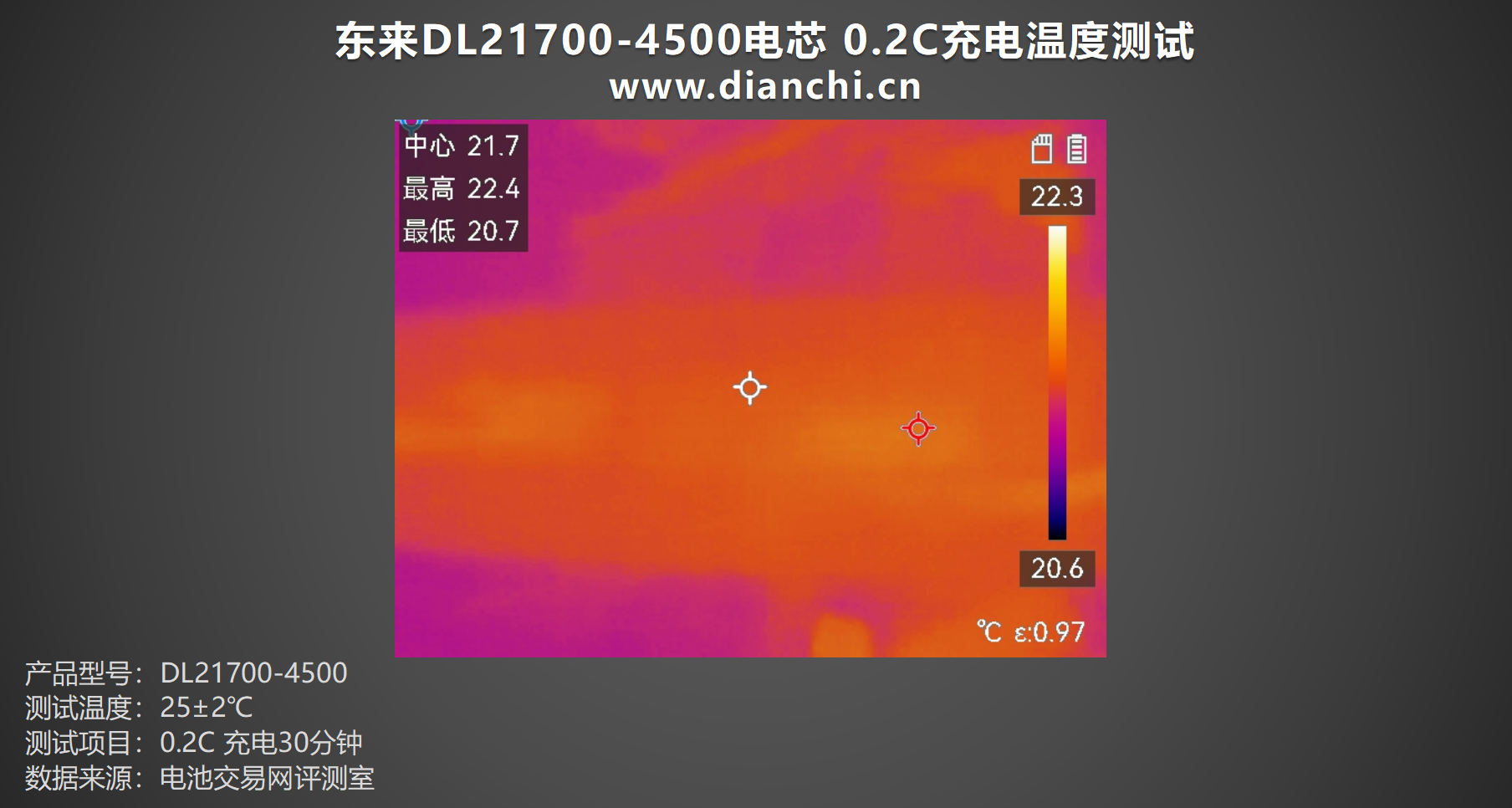

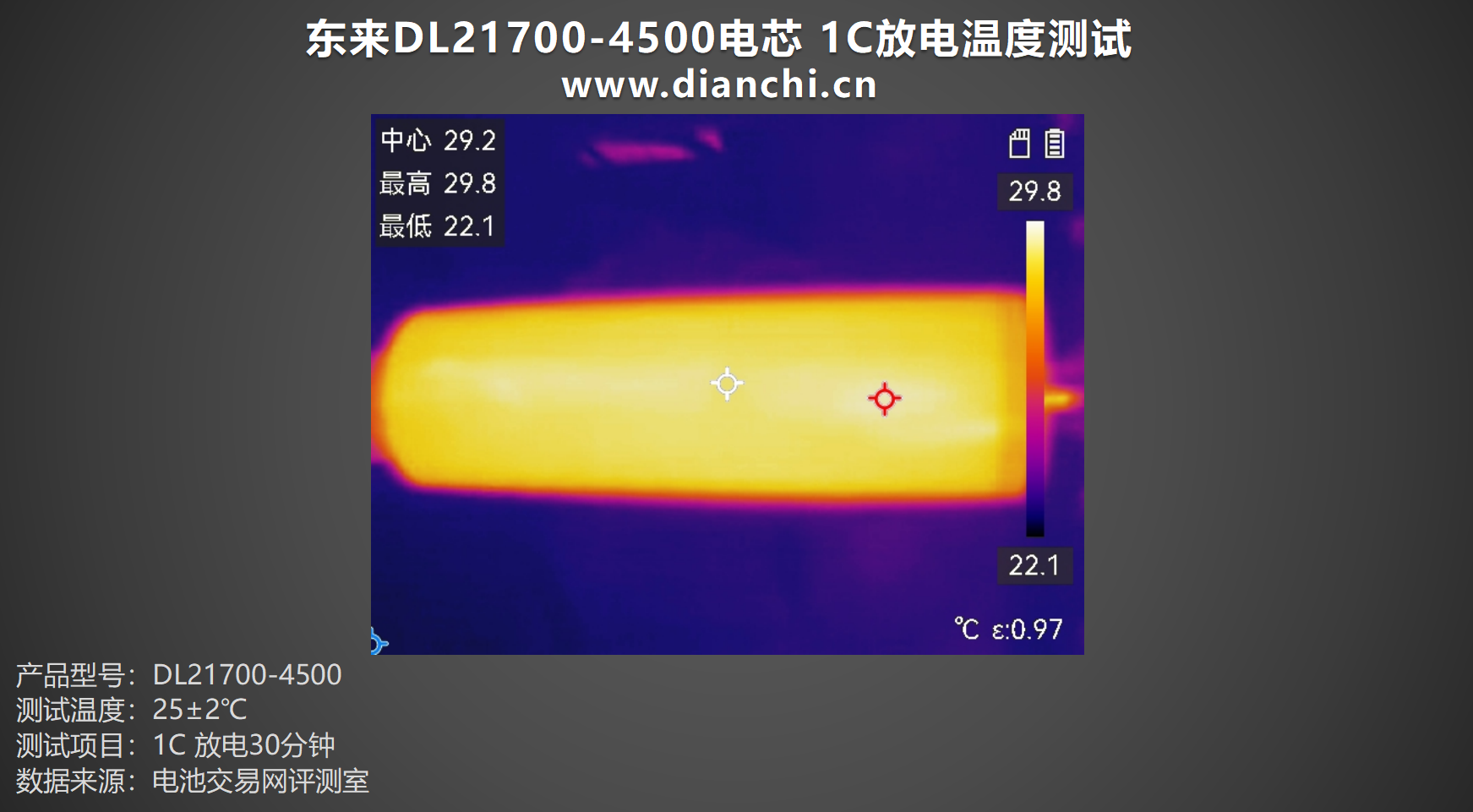

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
