前言

电池交易网近期拿到了一款HiKOKI的电动工具电池包，HiKOKI电动工具电池包采取黑色阻燃PC材质，类机甲机身，其支持18V工作电压，额定容量2000mAh，此外，配备电源指示灯及按键可实时显示剩余电量。

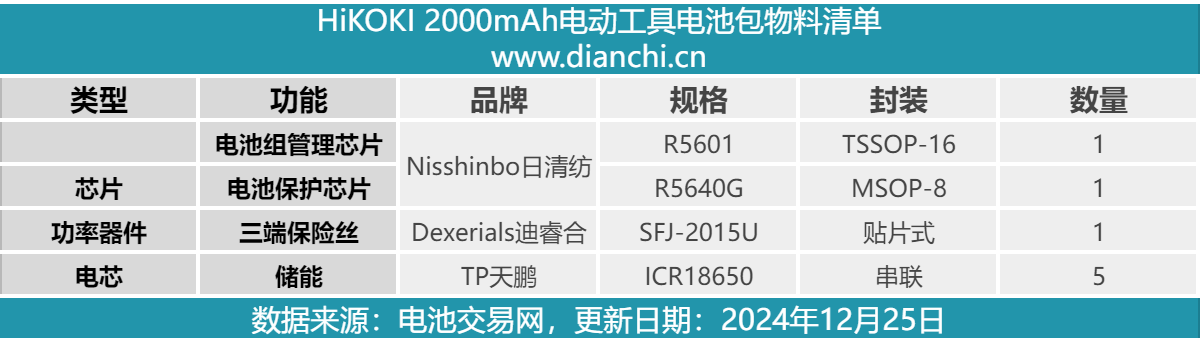

通过拆解发现，HiKOKI 电动工具电池包标称容量2000mAh，内置5节天鹏动力电池，串联成组，配备日清纺的电池组管理芯片R5601和电池保护芯片R5640，进行电池组管理和保护。下面一起来看看这款电动工具电池包的内部结构及用料。

HiKOKI 2000mAh电动工具电池包外观

按照惯例，先来看下这个电池包的外观。

博世电动工具电池包整体黑色设计，外壳为阻燃PC+ABS材料，造型酷炫，整体给人机甲式的机械和厚重感。

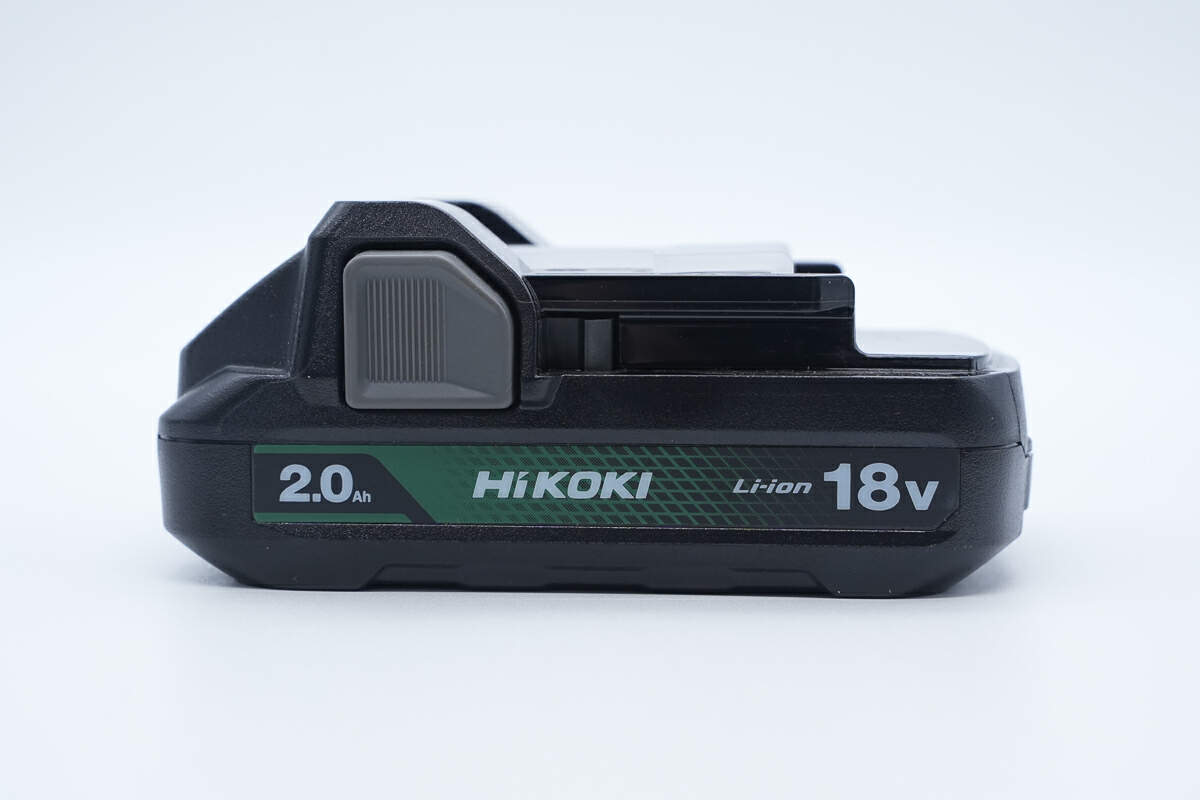

电池包右侧面可见绿黑绿拼色铭牌，铭牌上印有“2.0Ah”的标称容量和“HiKOKI”LOGO，以及“18V"的工作电压参数信息，。铭牌下方有斜条纹凹槽增加摩擦，方便持握和放置。顶部还有灰色按钮，用于控制电池包与电动工具的连接卡扣。

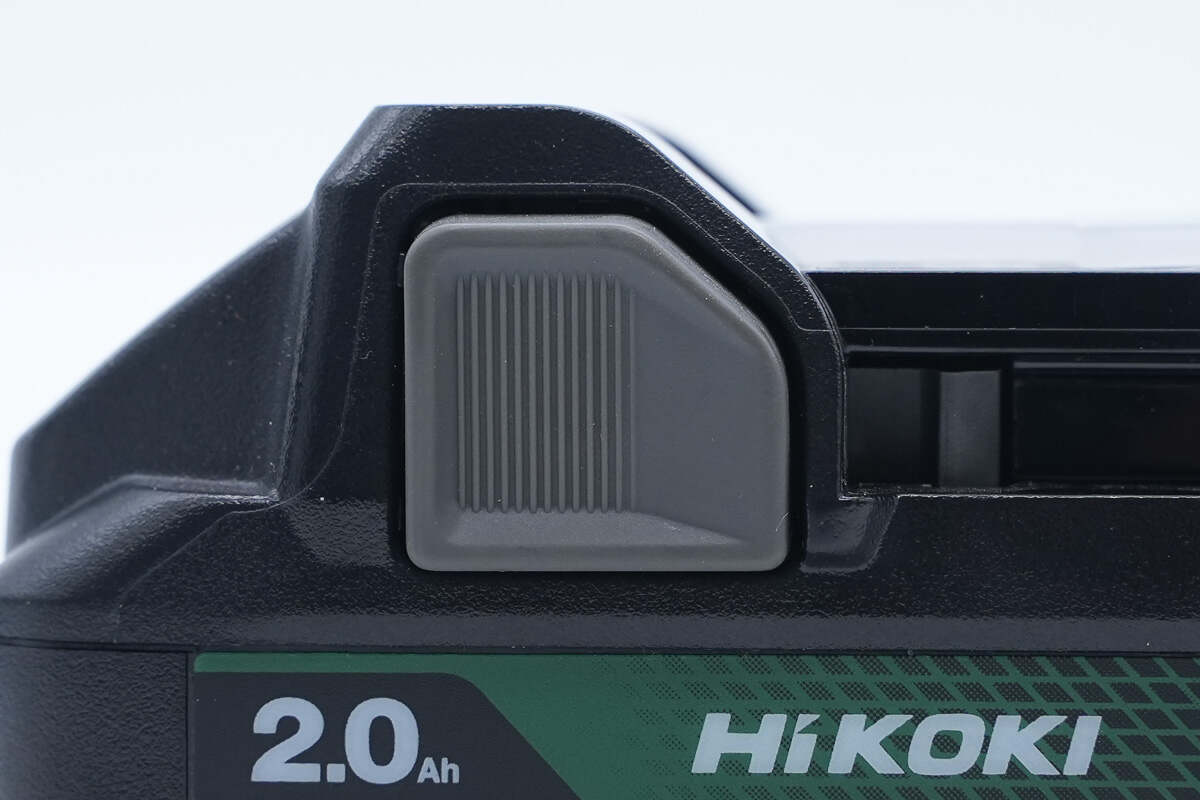

灰色按钮特写，竖条纹理增加持握摩擦，用于控制与上方电动工具的连接卡扣。

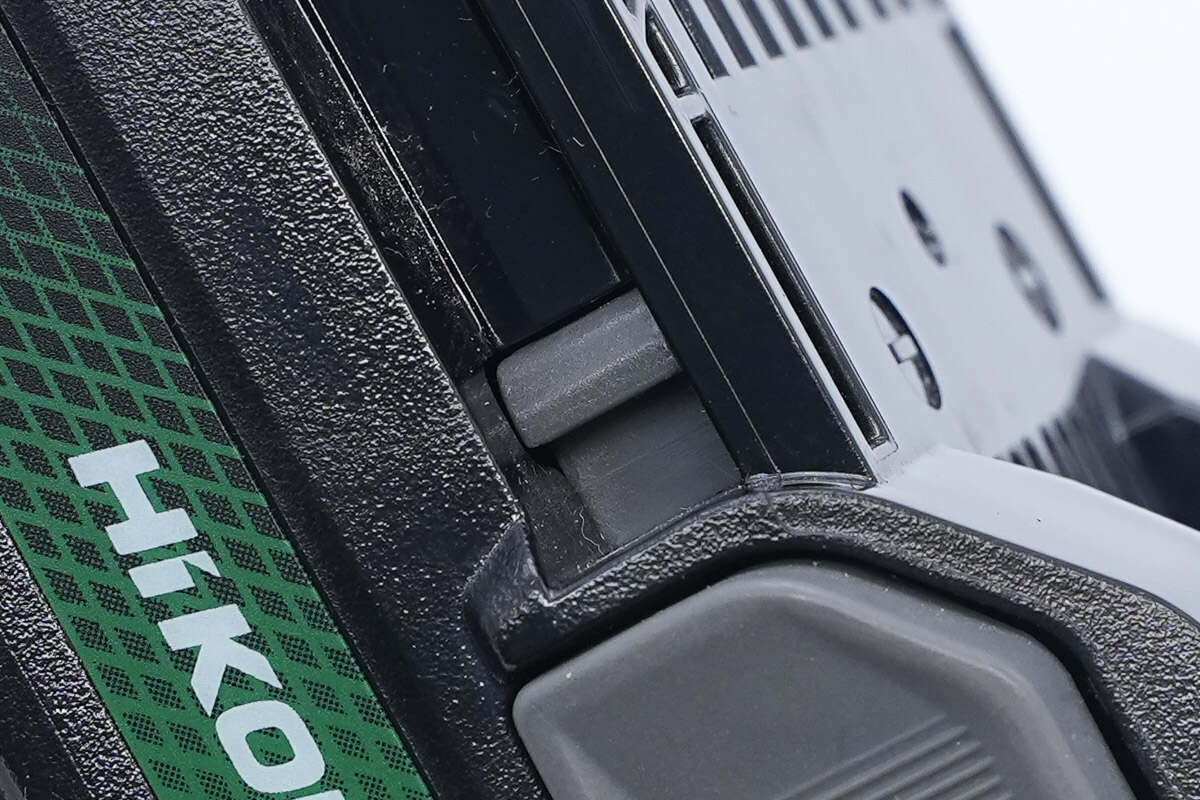

卡扣特写，通过按钮传动，按紧按钮则松开连接。

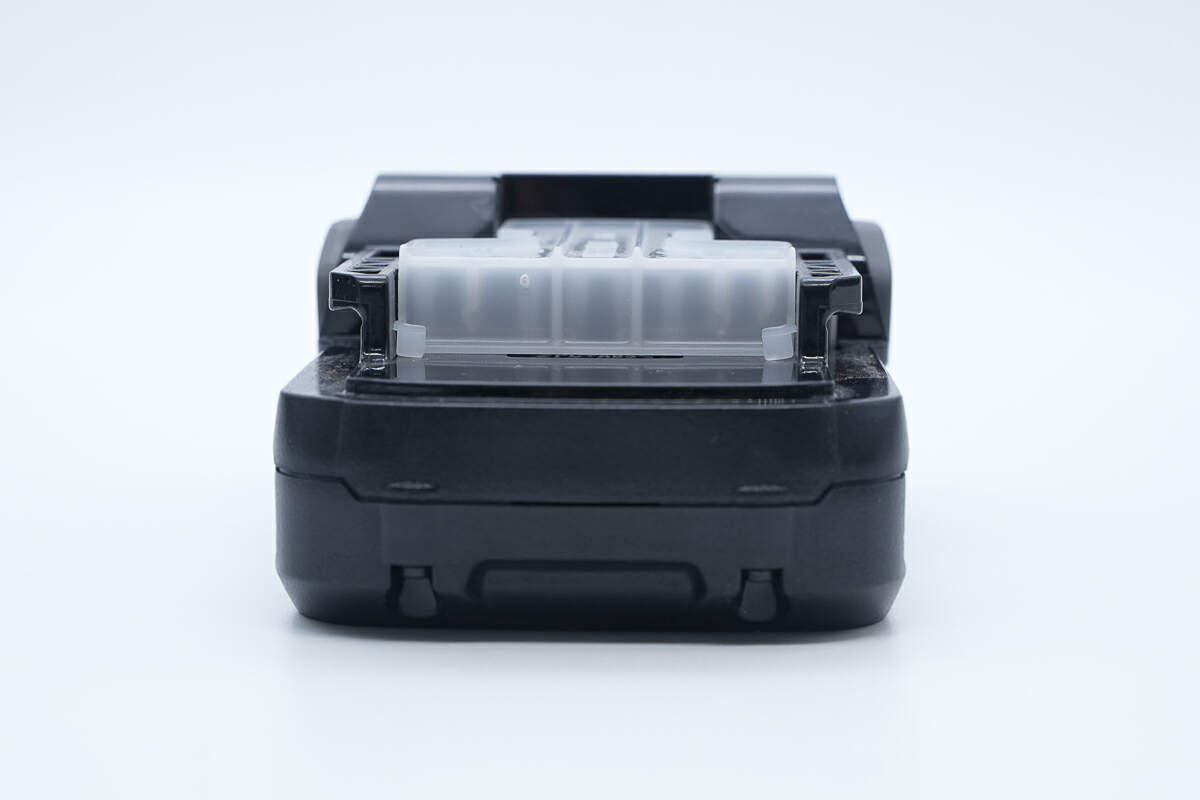

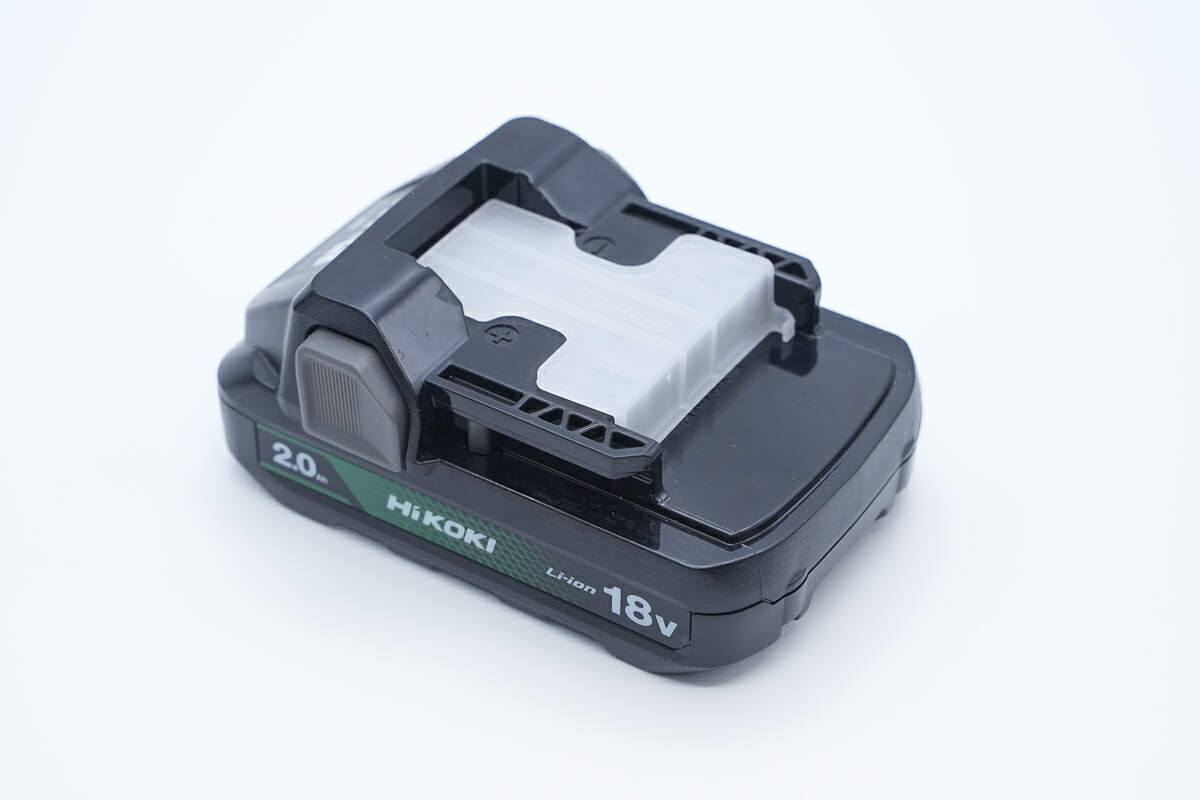

产品顶部一览，顶部有一个白色防尘盖。

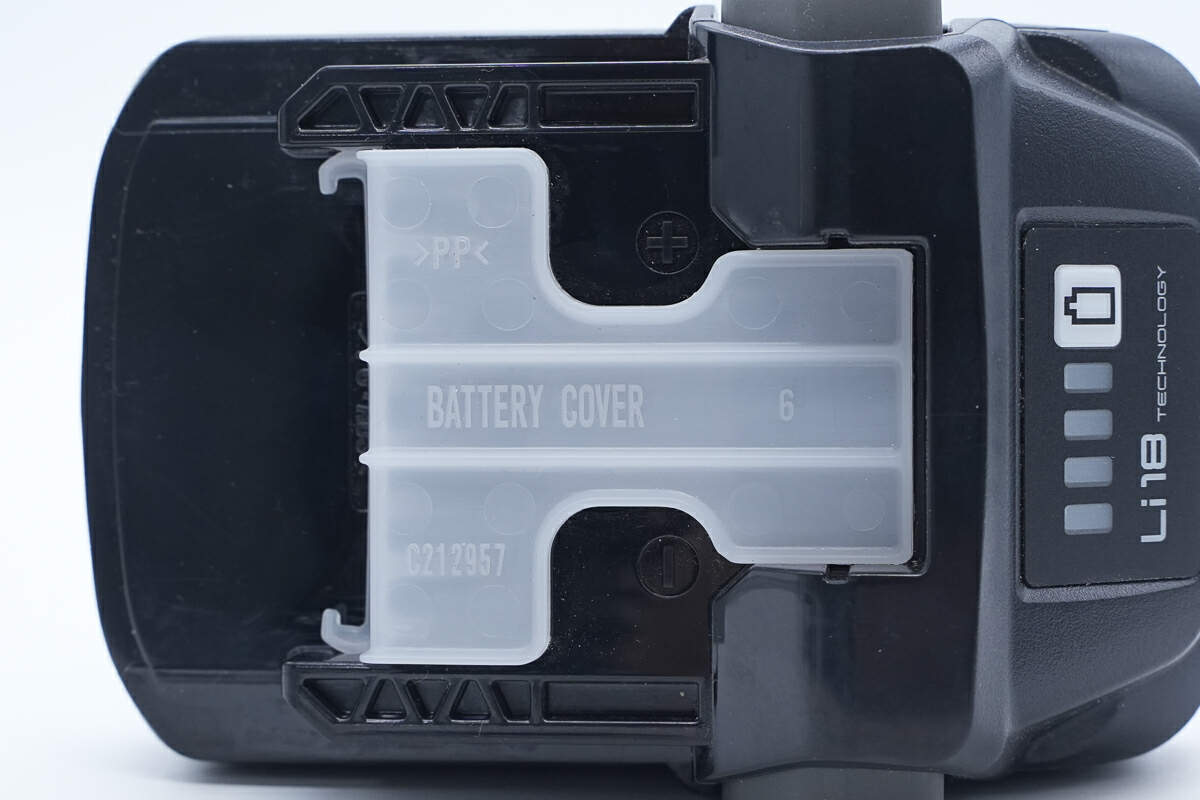

白色半透明防尘盖特写，为PP材质。

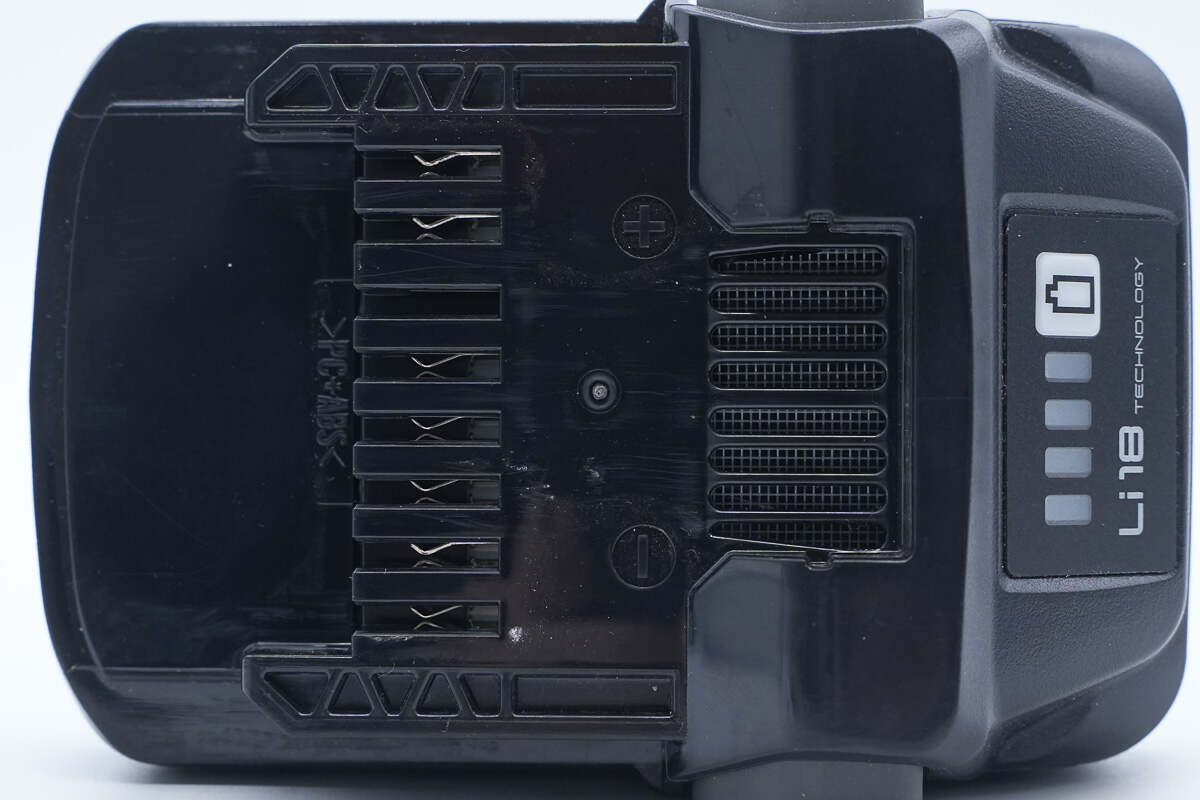

摘掉防尘盖，露出下方结构。可见电动工具插座和一排散热孔。

散热孔特写，镂刻成条，里面成网格状。

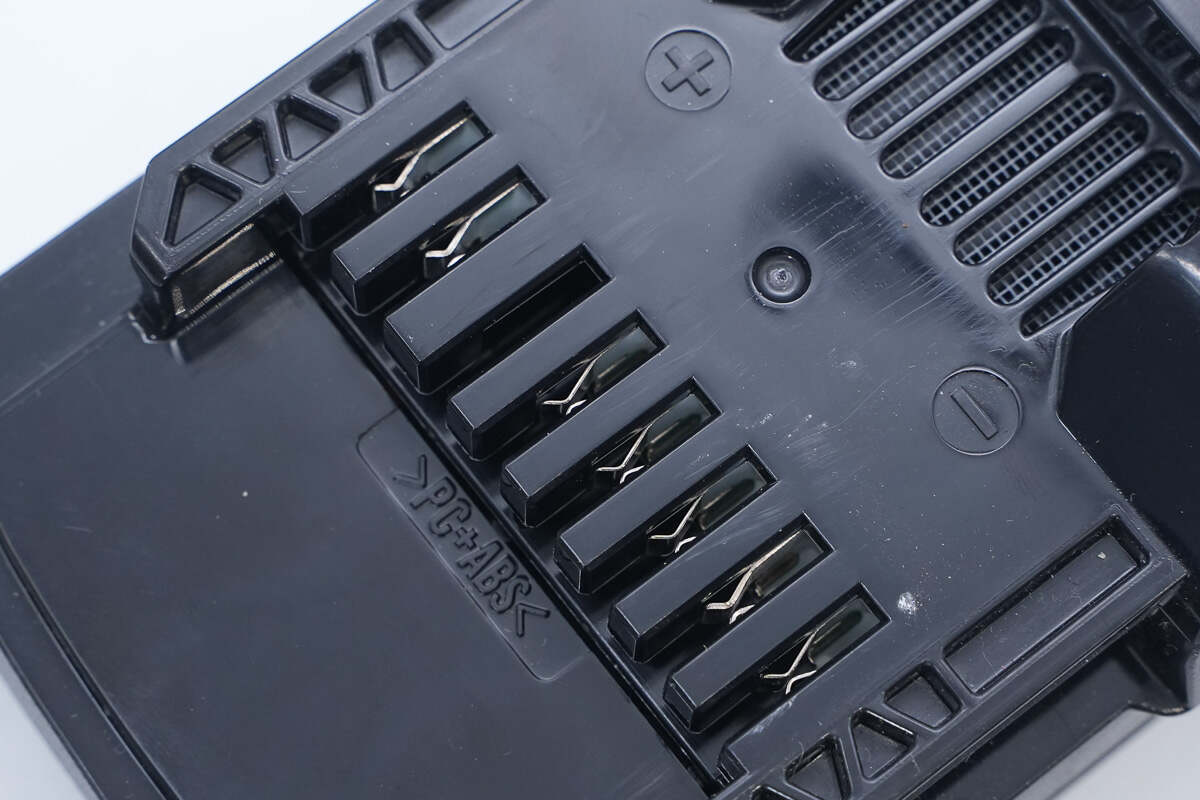

插座特写，插座由金属夹片构成。

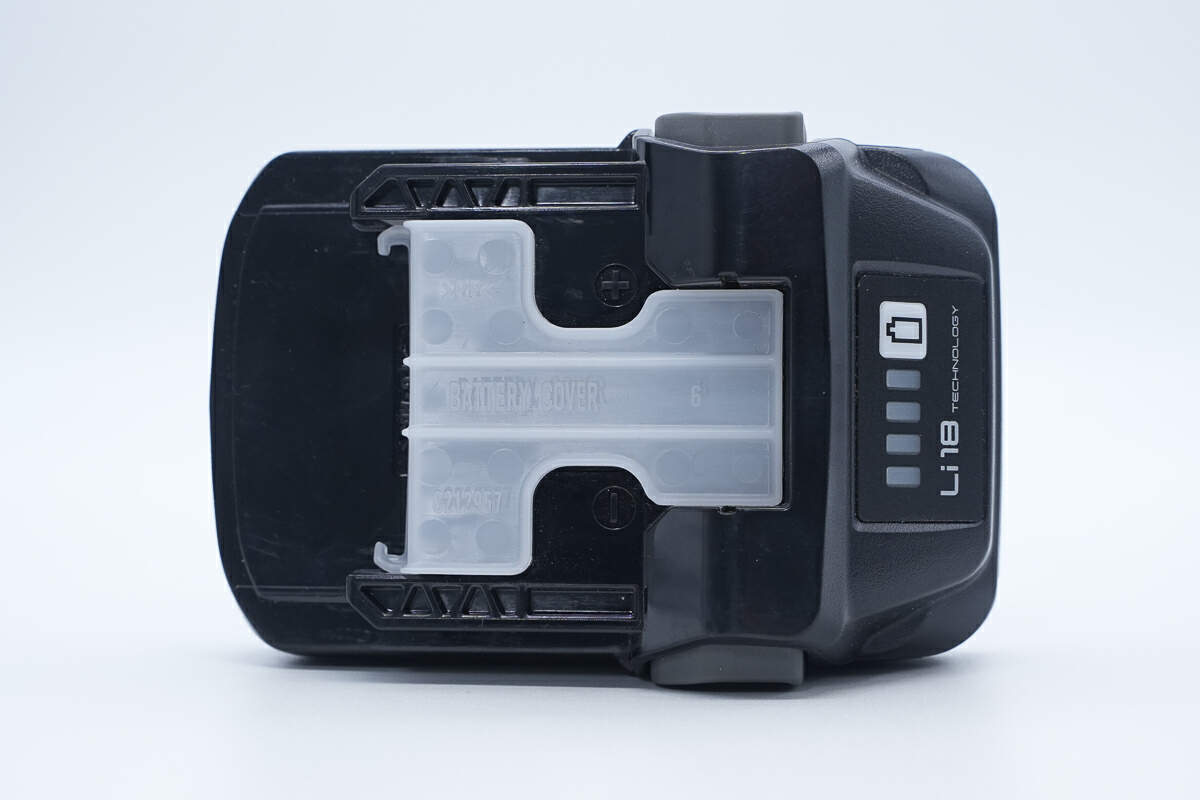

电池包背面，插座被防尘盖罩住。

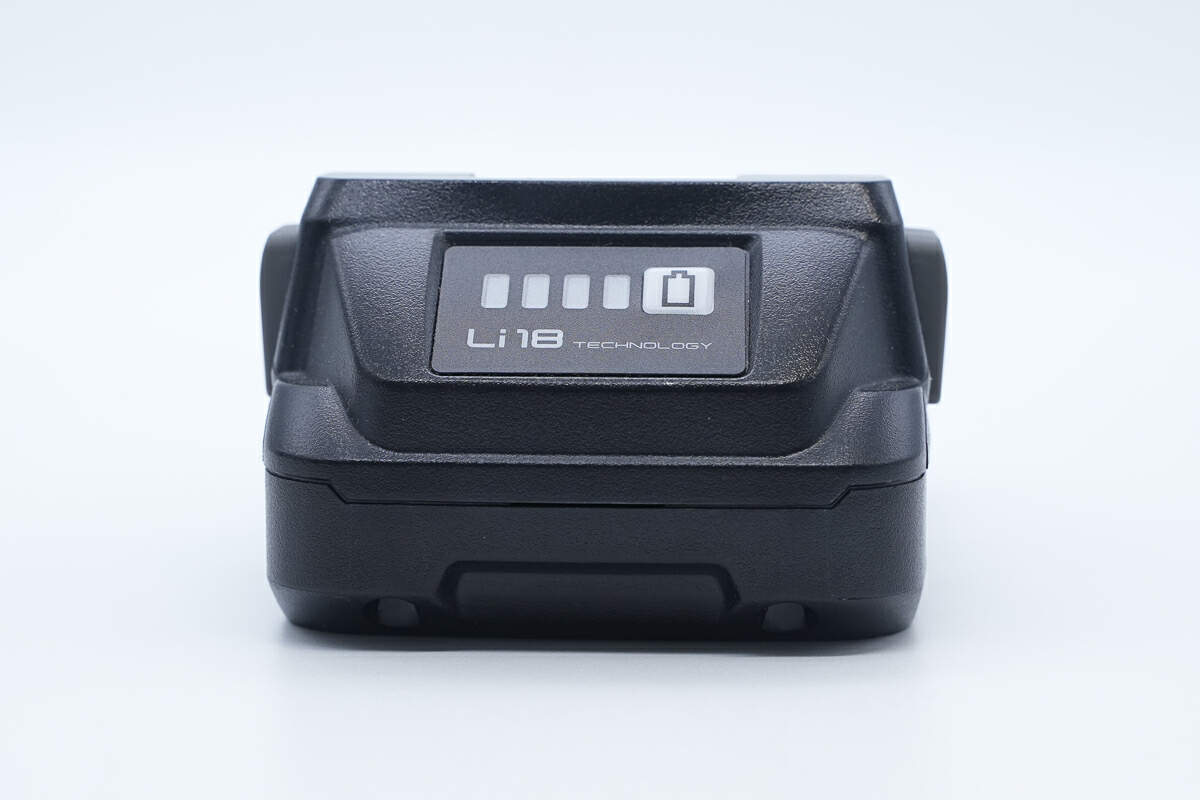

电池包可见正面电源指示灯和按钮。

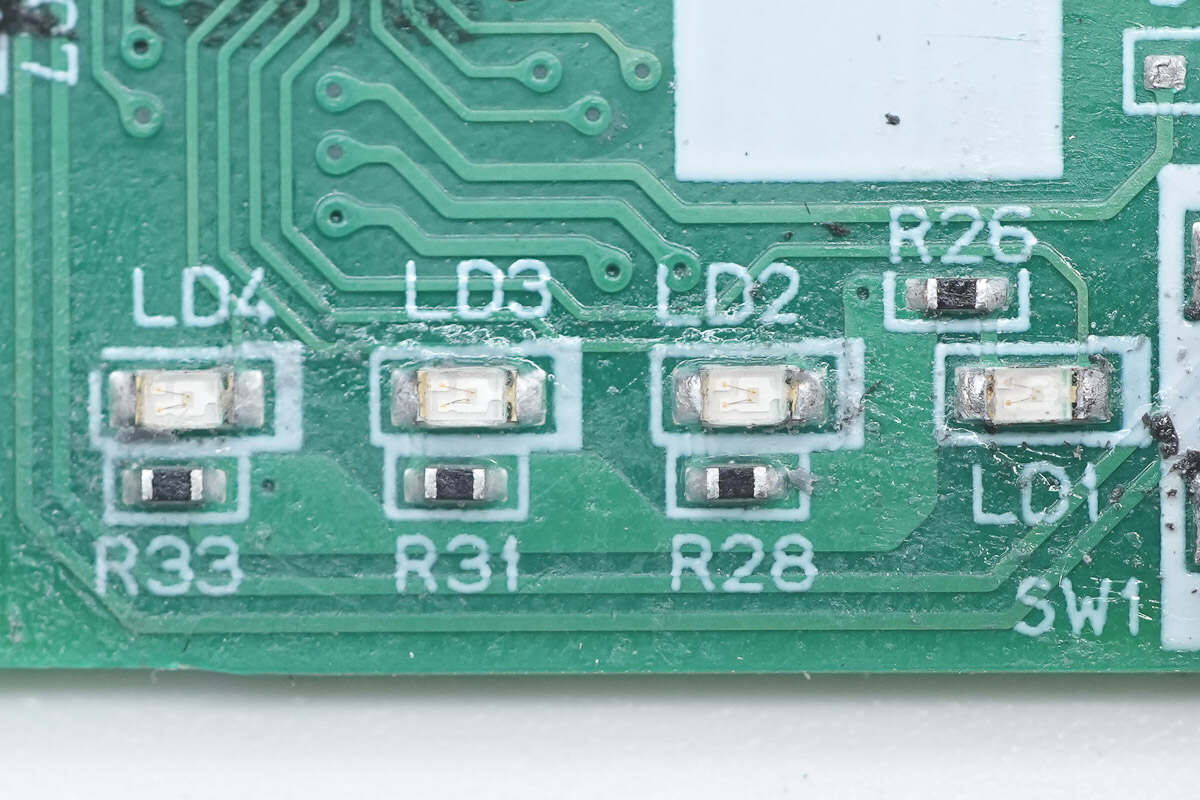

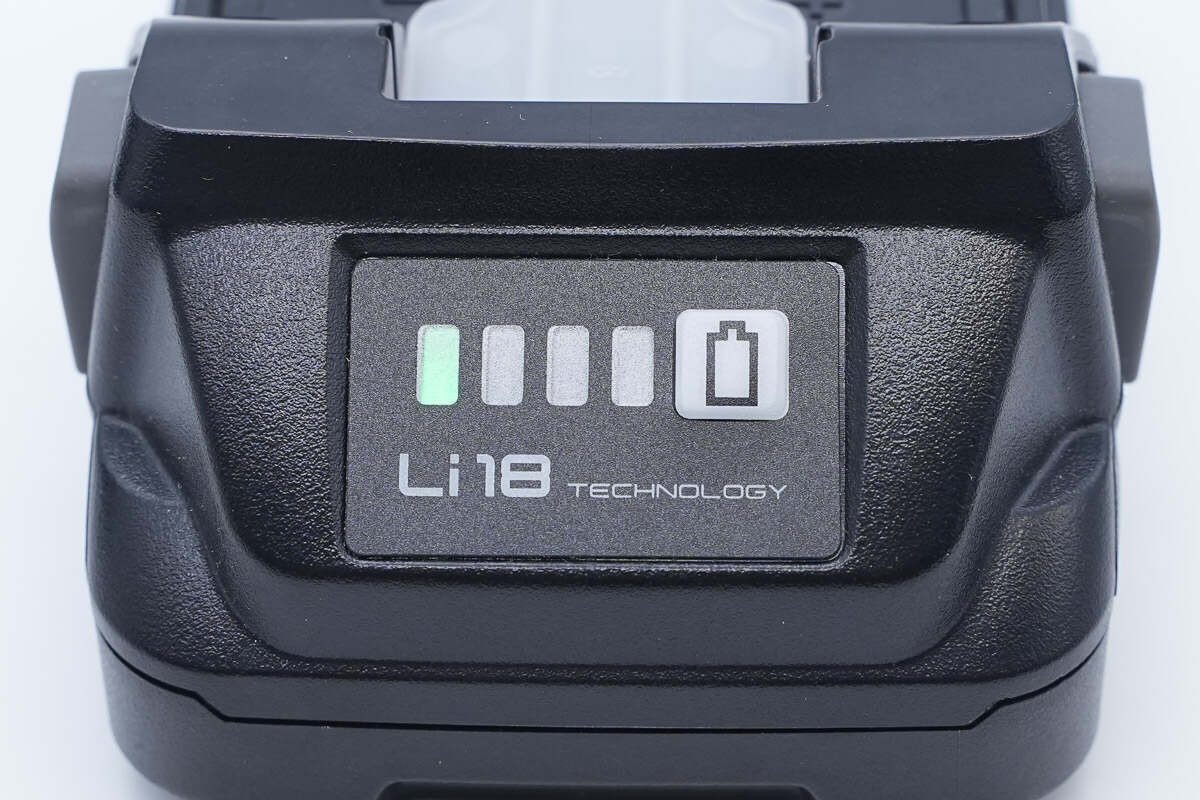

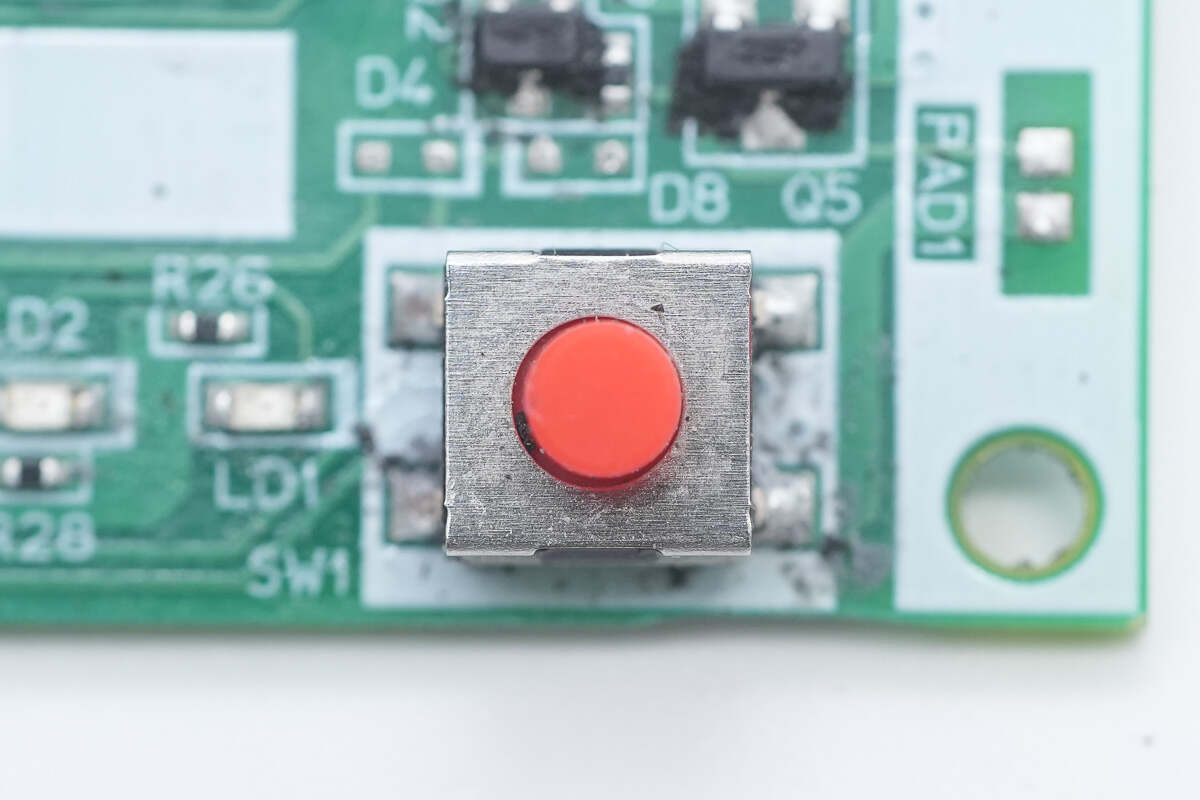

电源按钮及指示灯特写。右侧白色电池标识为指示灯按钮，绿色灯珠指示剩余电量。

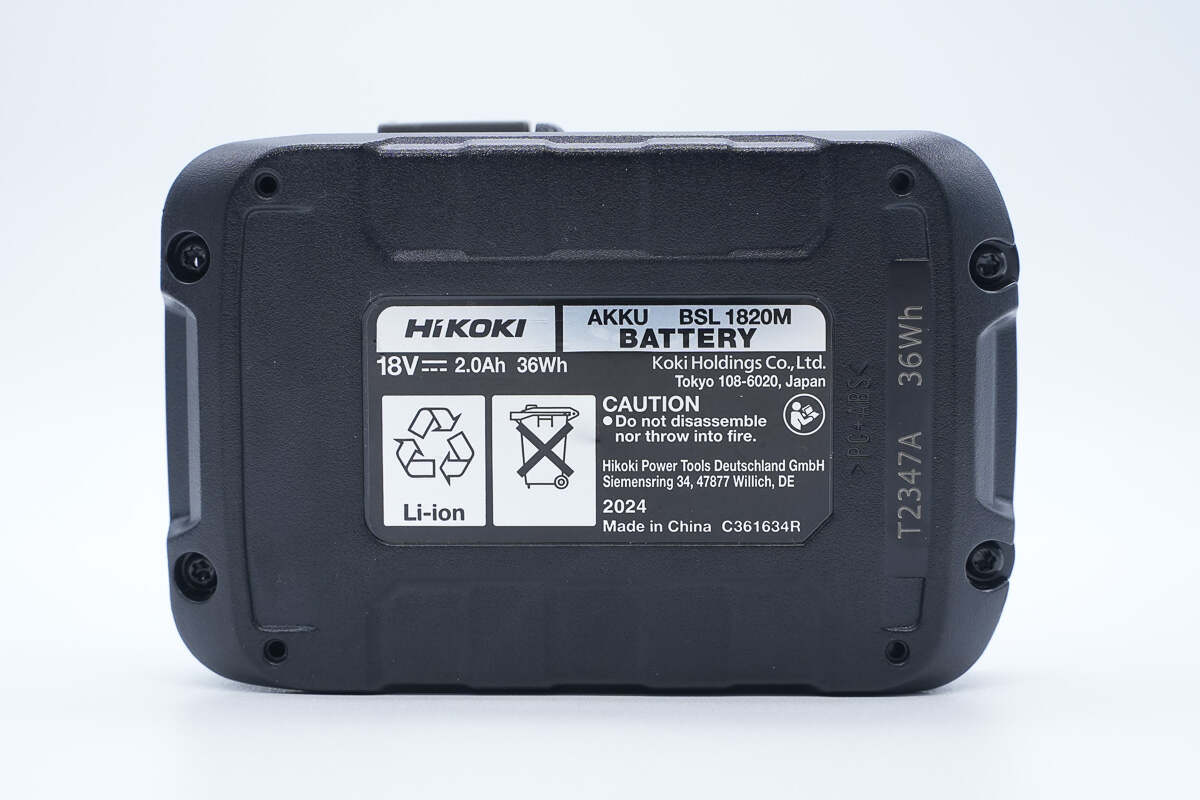

底部贴有黑色铭牌，并固定四枚螺丝。铭牌上印有产品使用警告和基本参数。

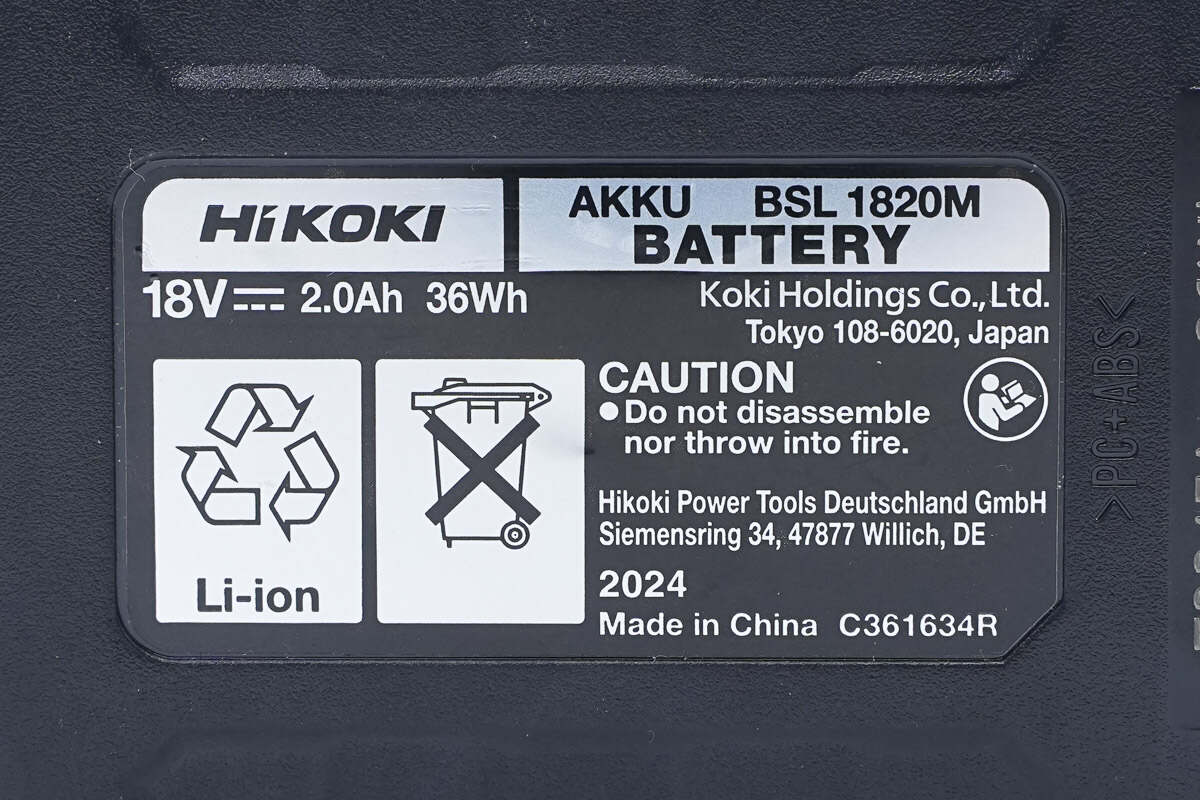

主要参数信息如下：

18V 2.0Ah

36Wh

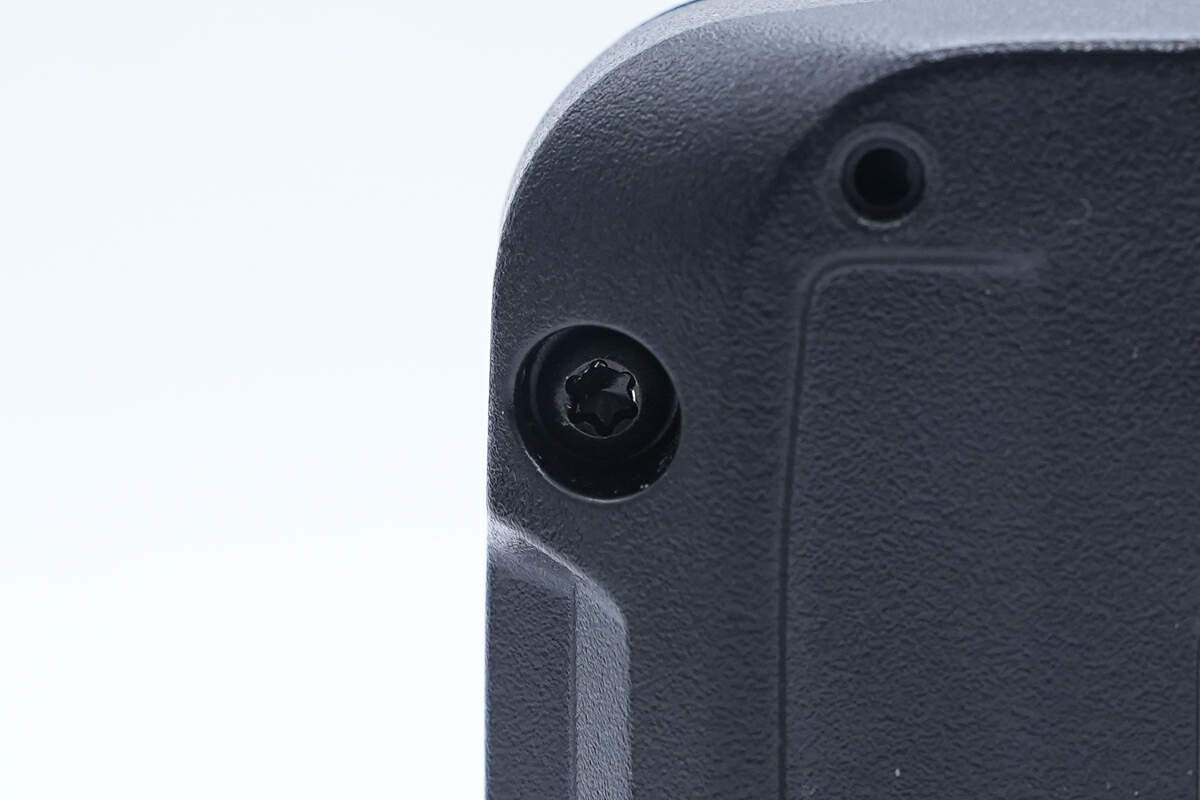

固定螺丝特写。

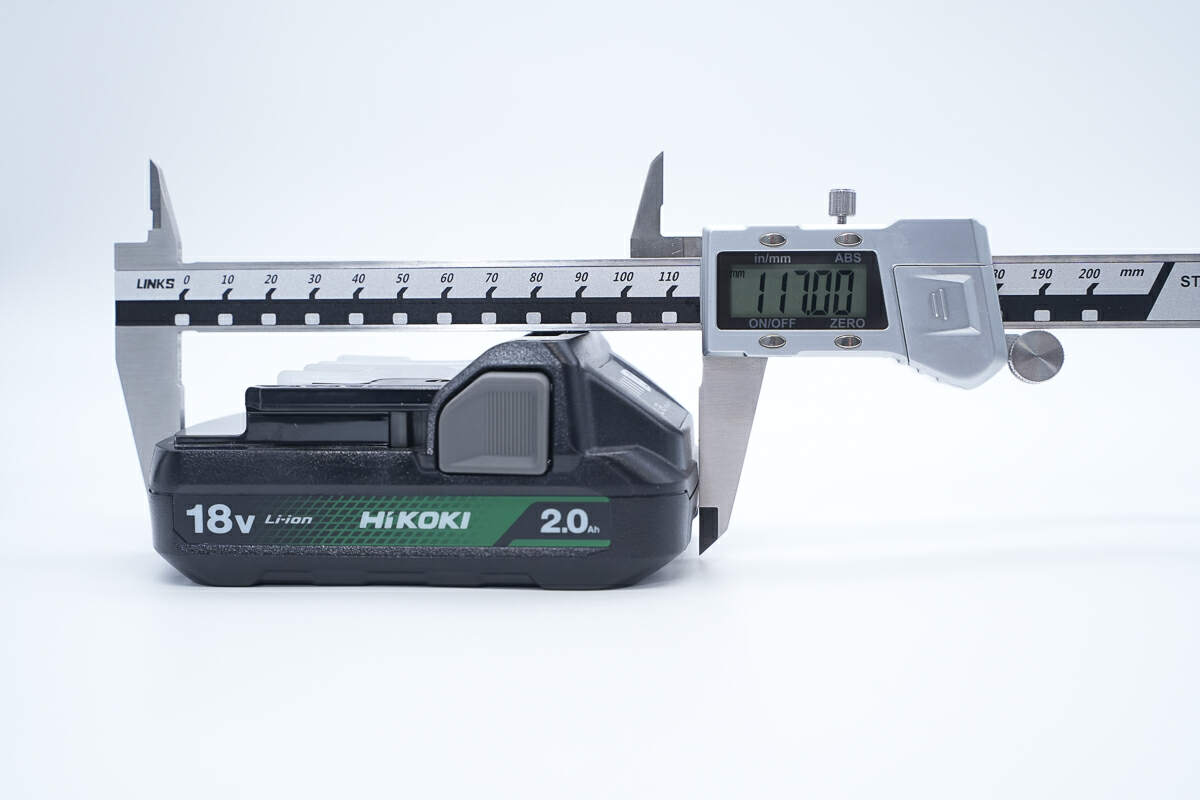

测得HiKOKI 2000mAh电动工具电池包长度为117.00mm。

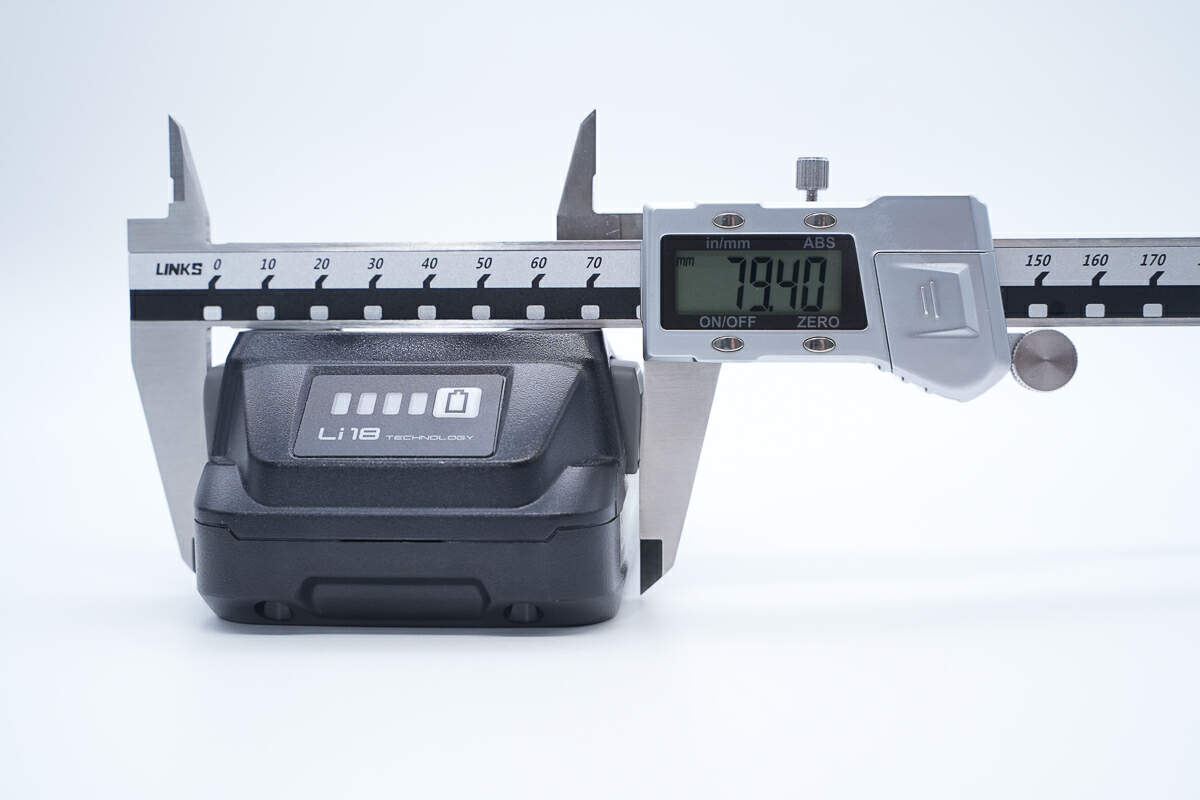

宽度为79.40mm。

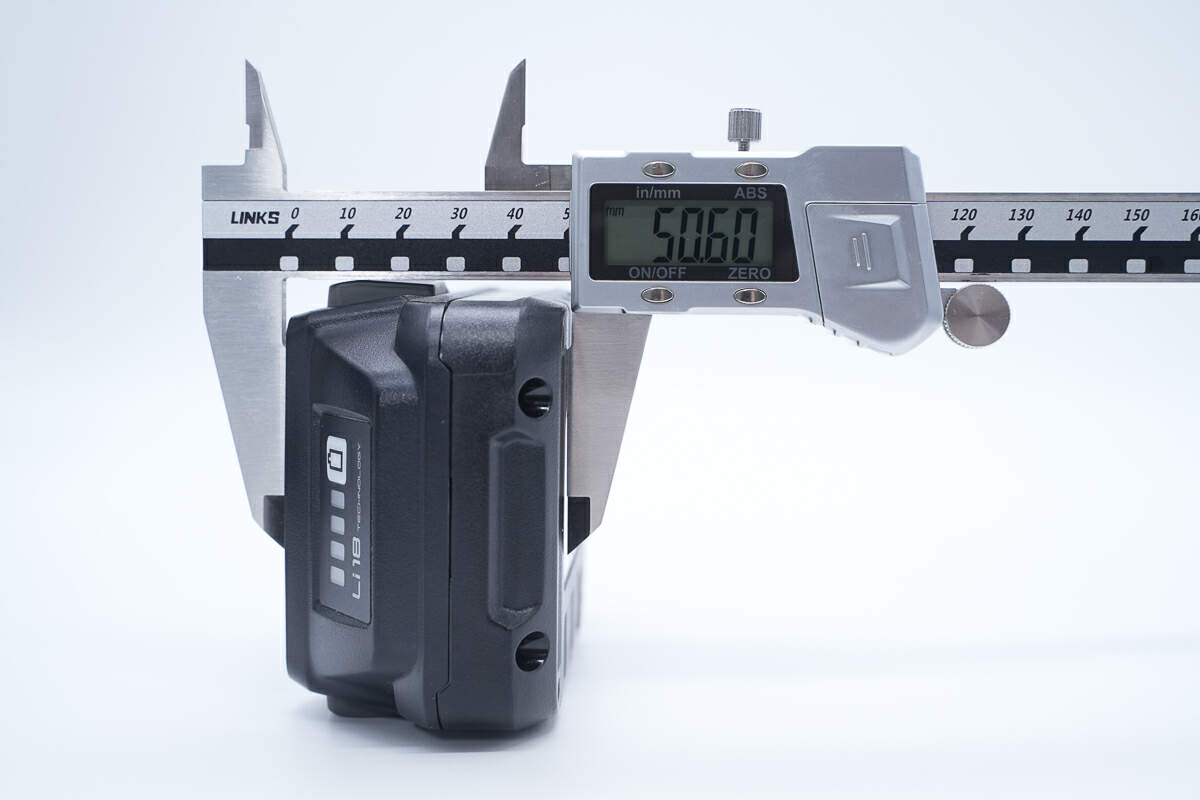

厚度为50.60mm。

测得其重量为378.4g。

放在成年人手中感受下大小。

HiKOKI 2000mAh电动工具电池包拆解

接下来一起来看下它的内部结构和用料。

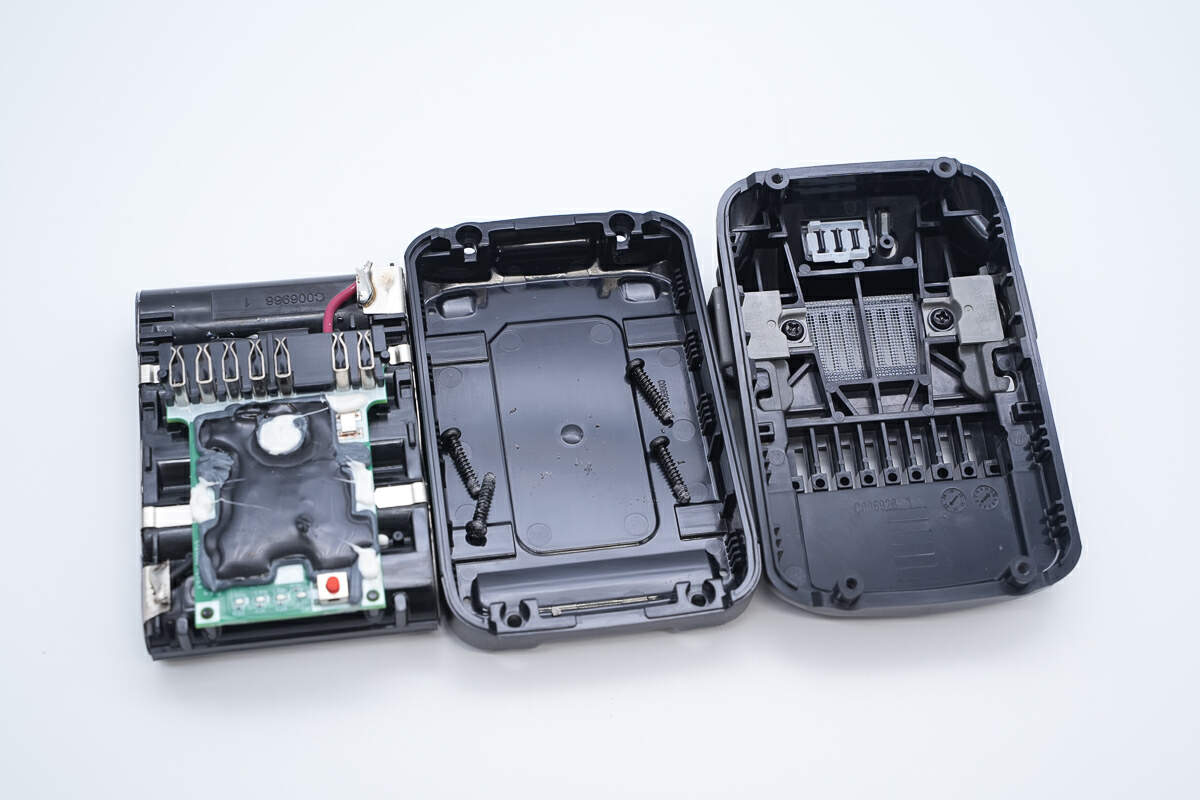

将电池包的固定螺丝拧下，拆出电池组和PCBA模块。

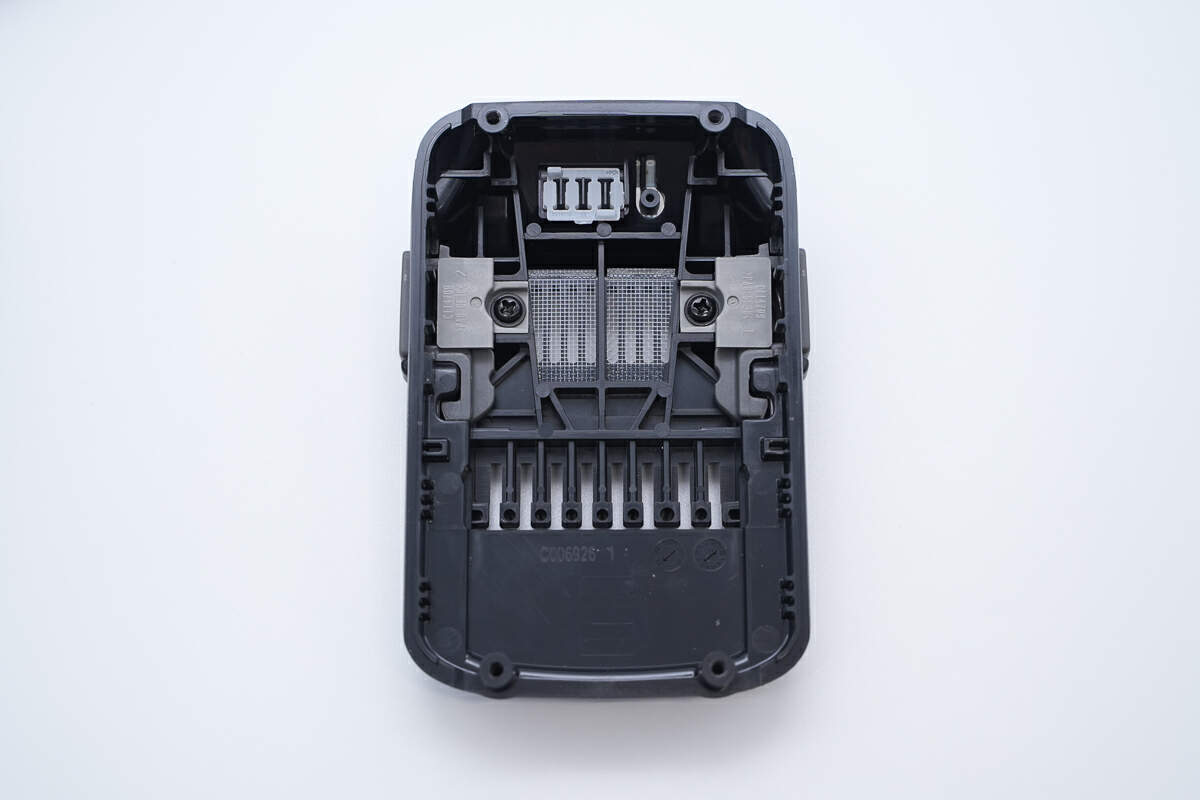

盖板内部结构一览。

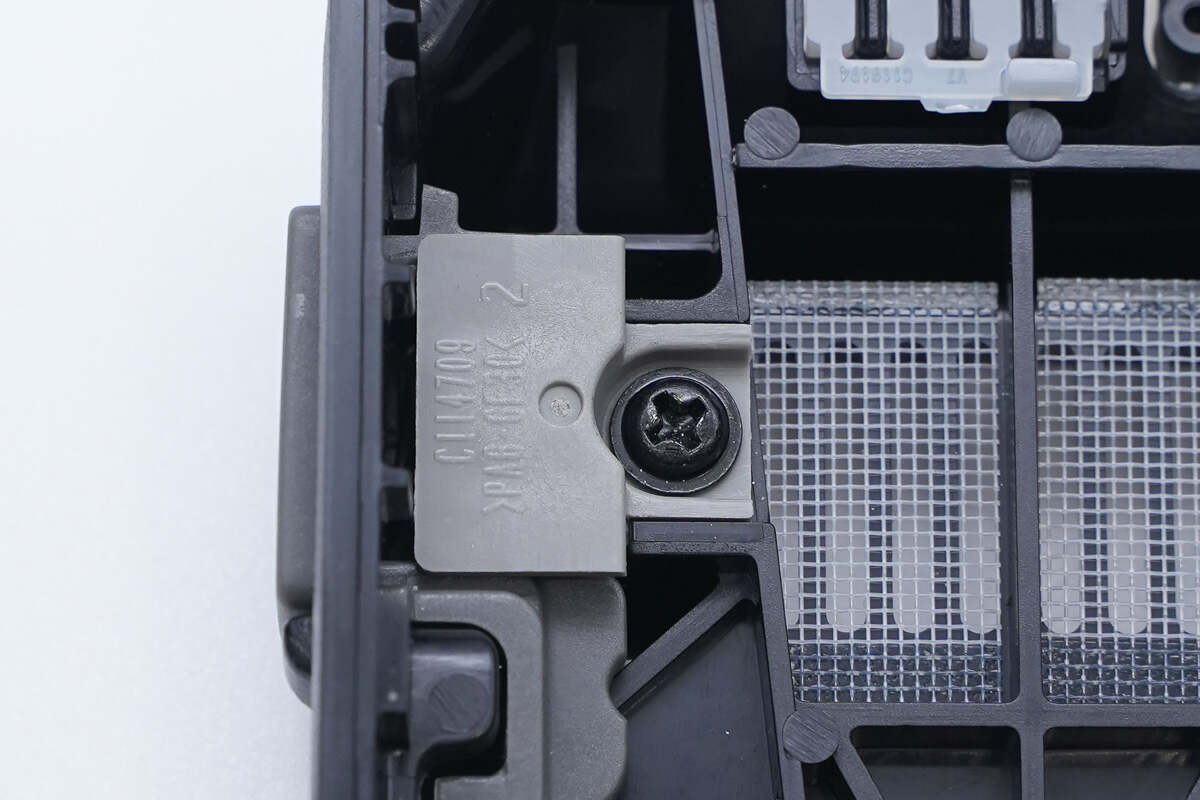

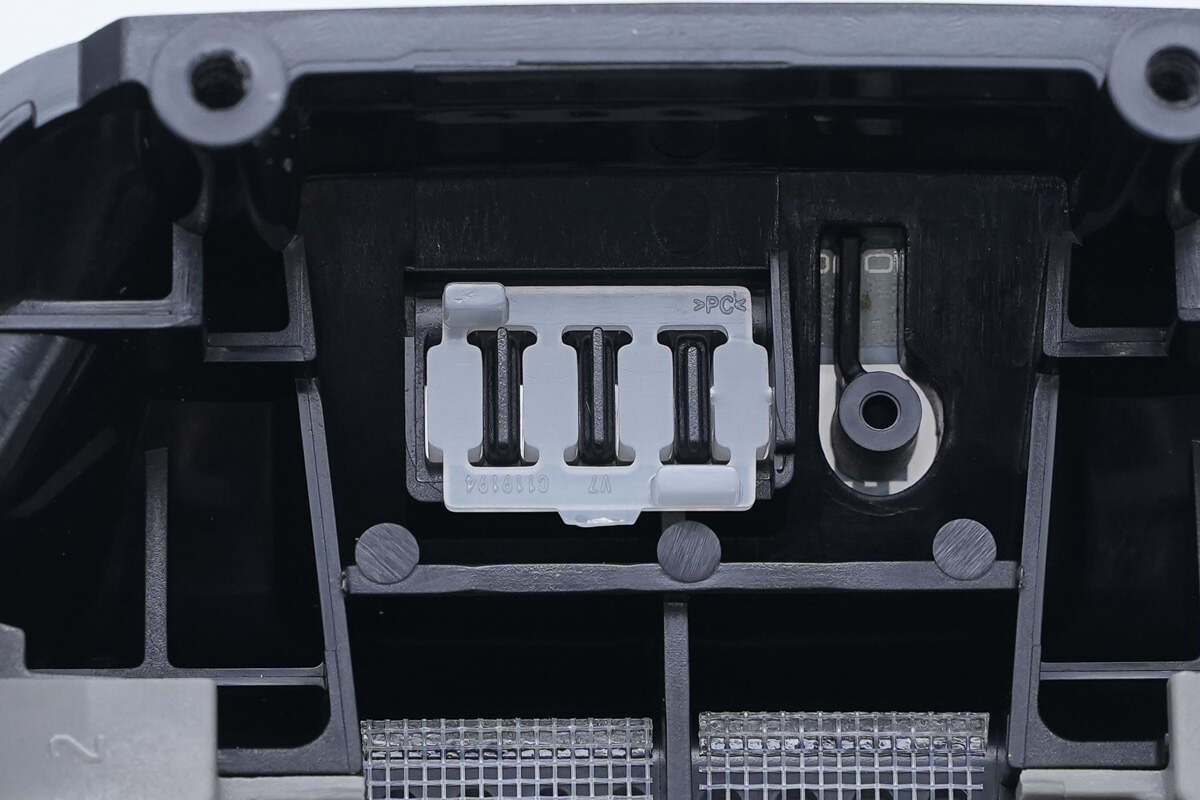

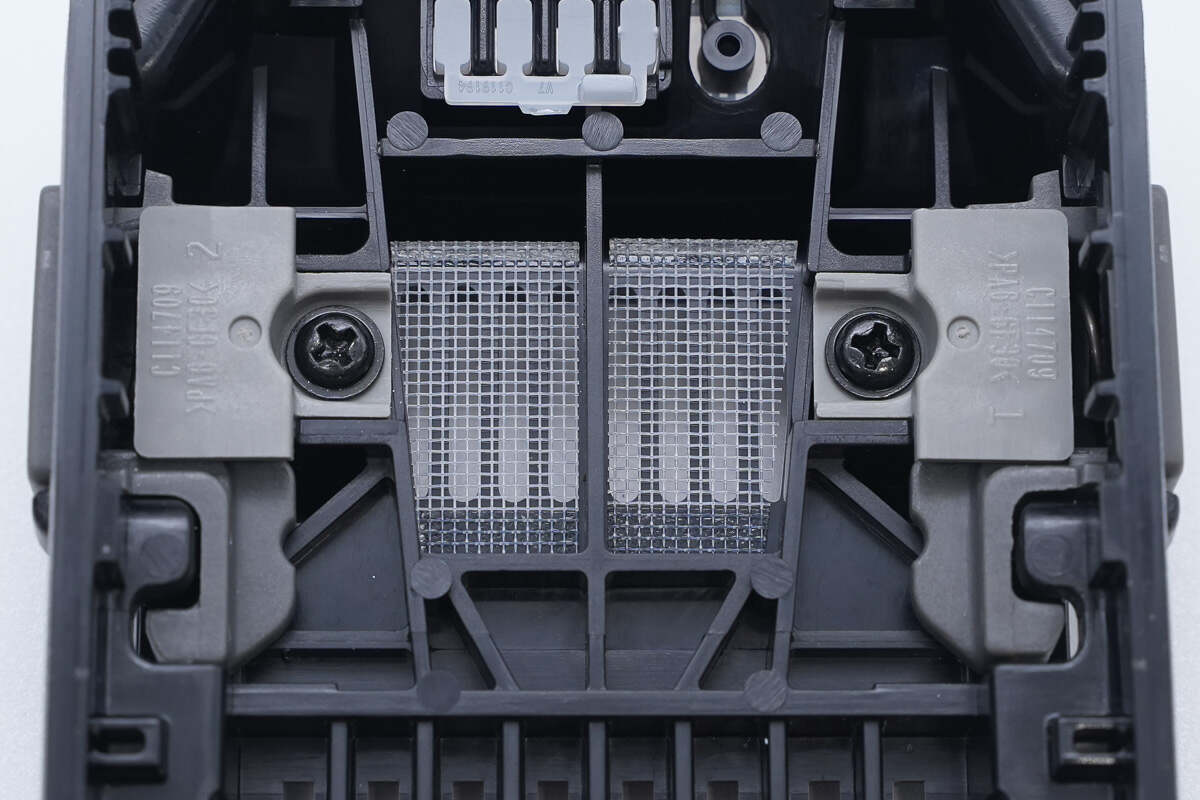

散热孔内部覆盖一层滤网防尘。

两侧的按钮用螺丝固定。

连接LED灯珠的导光材料特写。

电池组和PCBA模块整体结构一览。

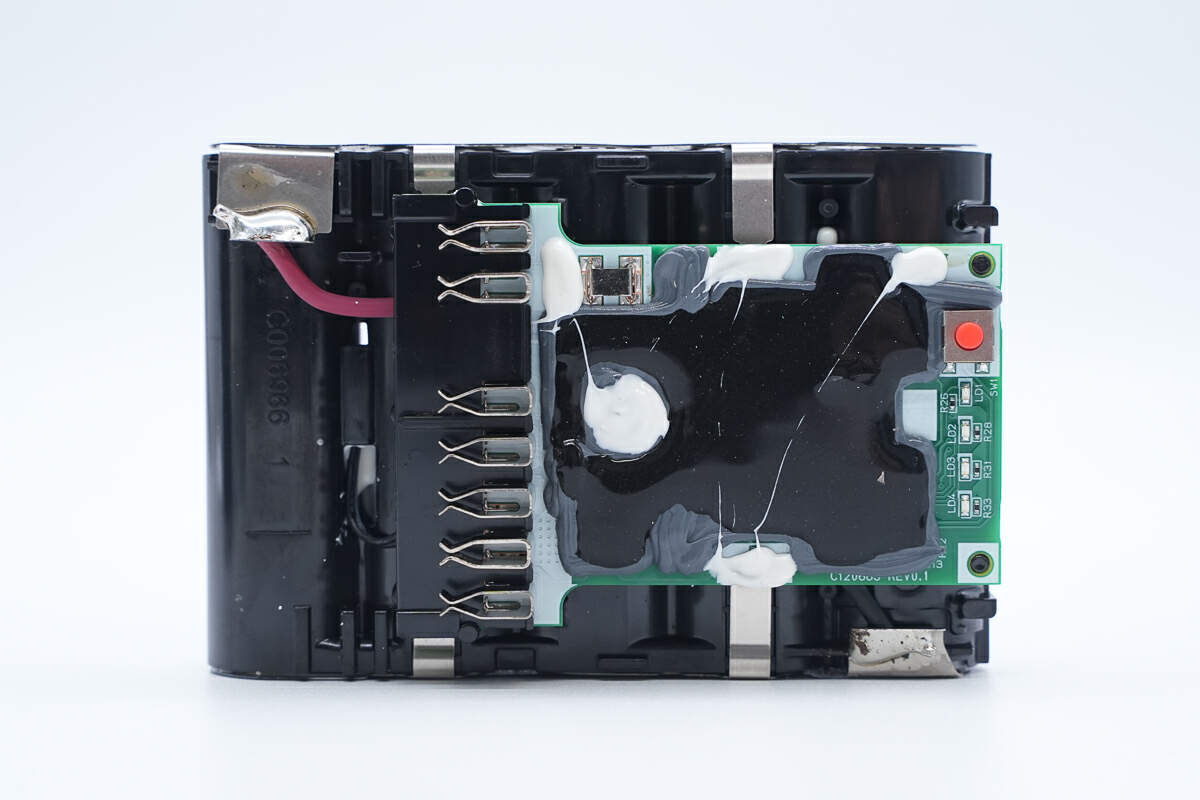

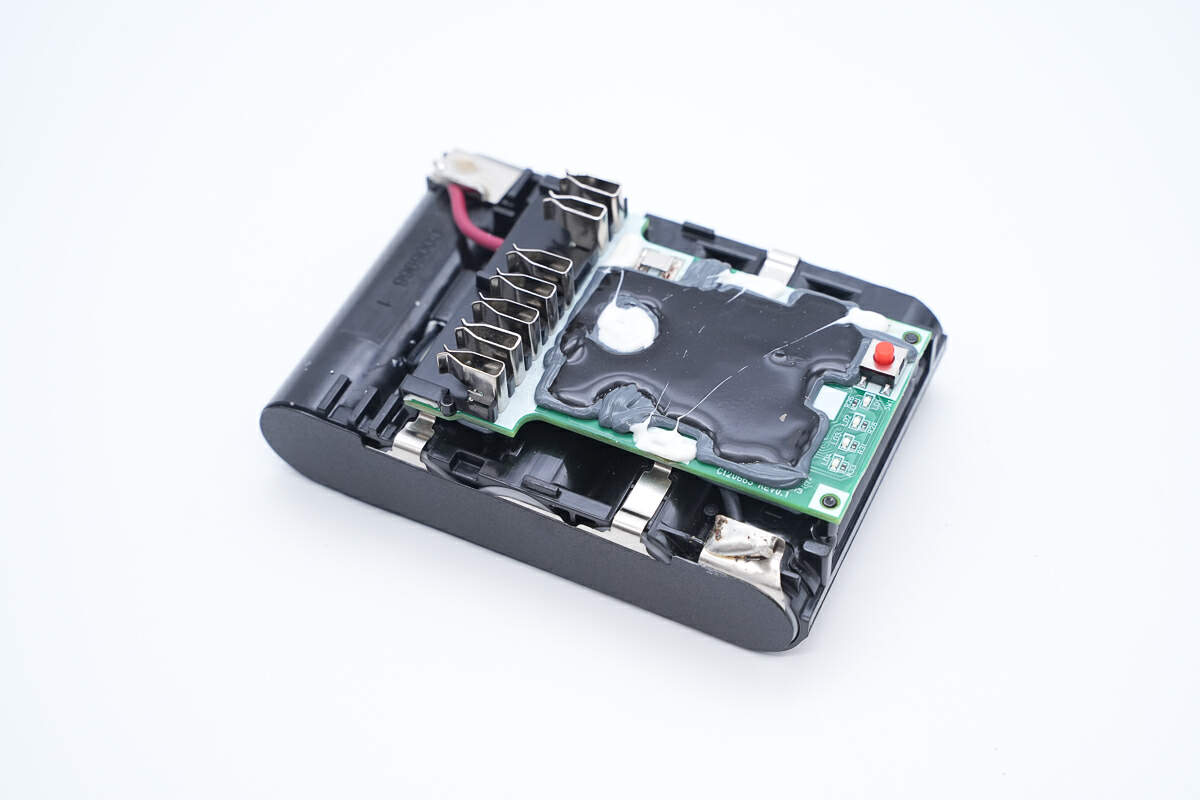

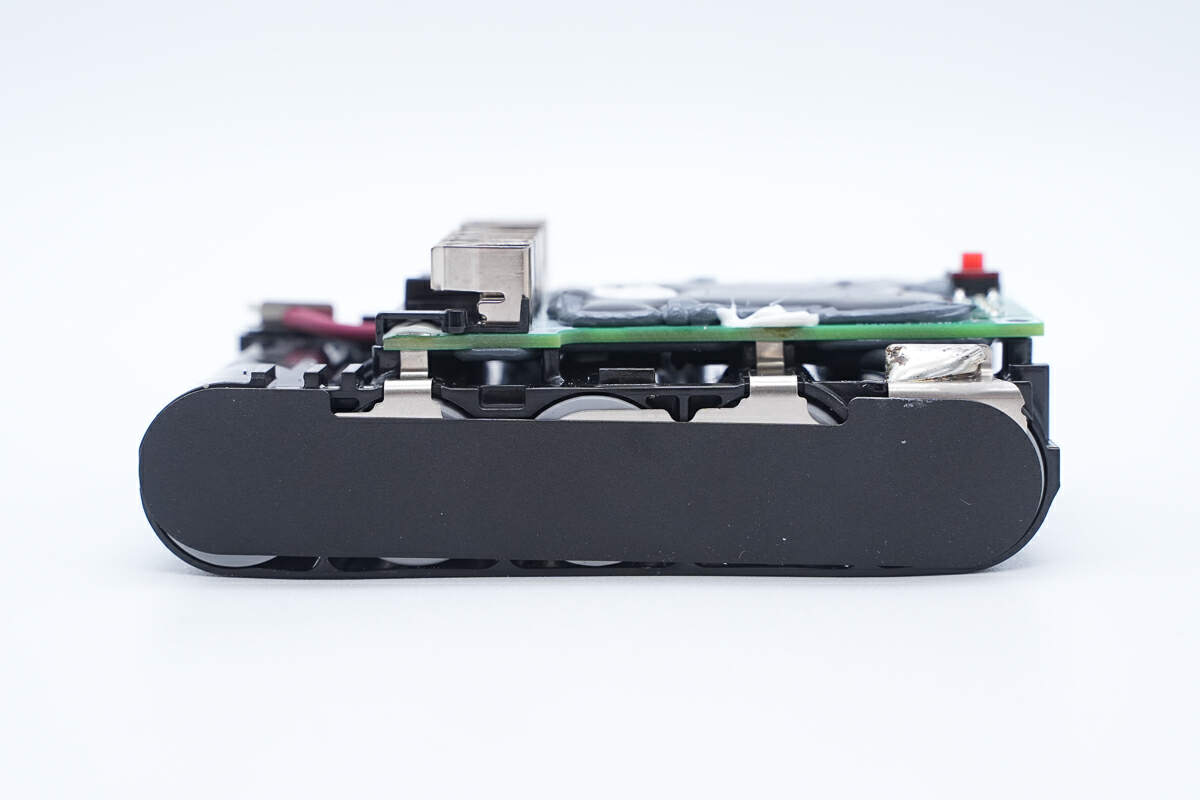

从顶部看，电池组用黑色塑料支架包裹，PCBA模块用螺丝固定在黑色塑料支架上，并打胶散热。

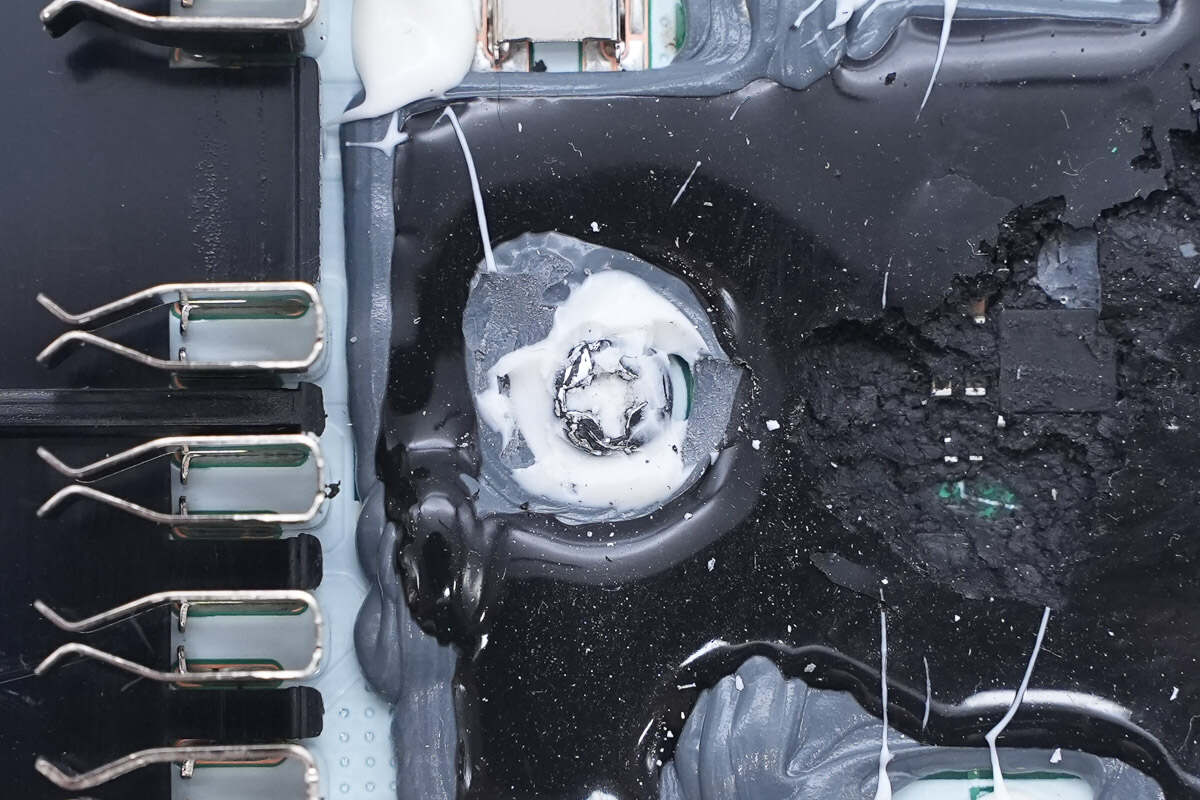

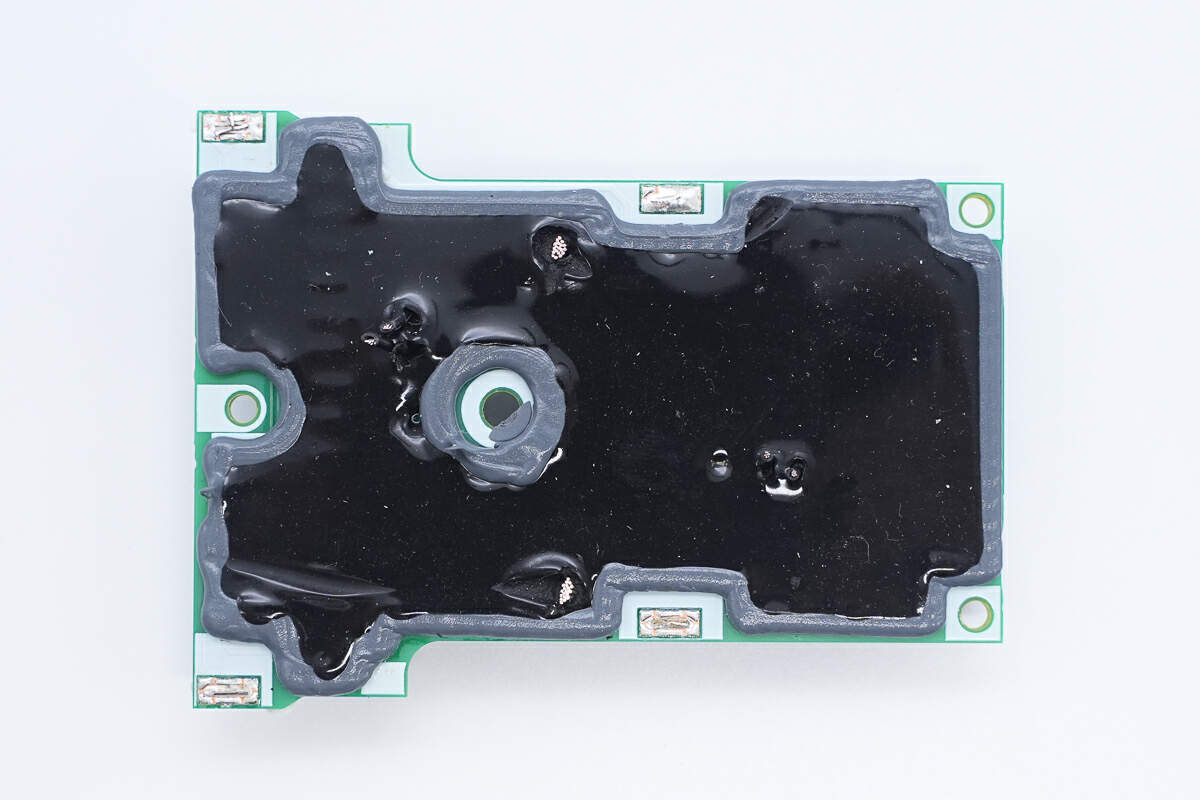

PCBA模块上导热胶特写。

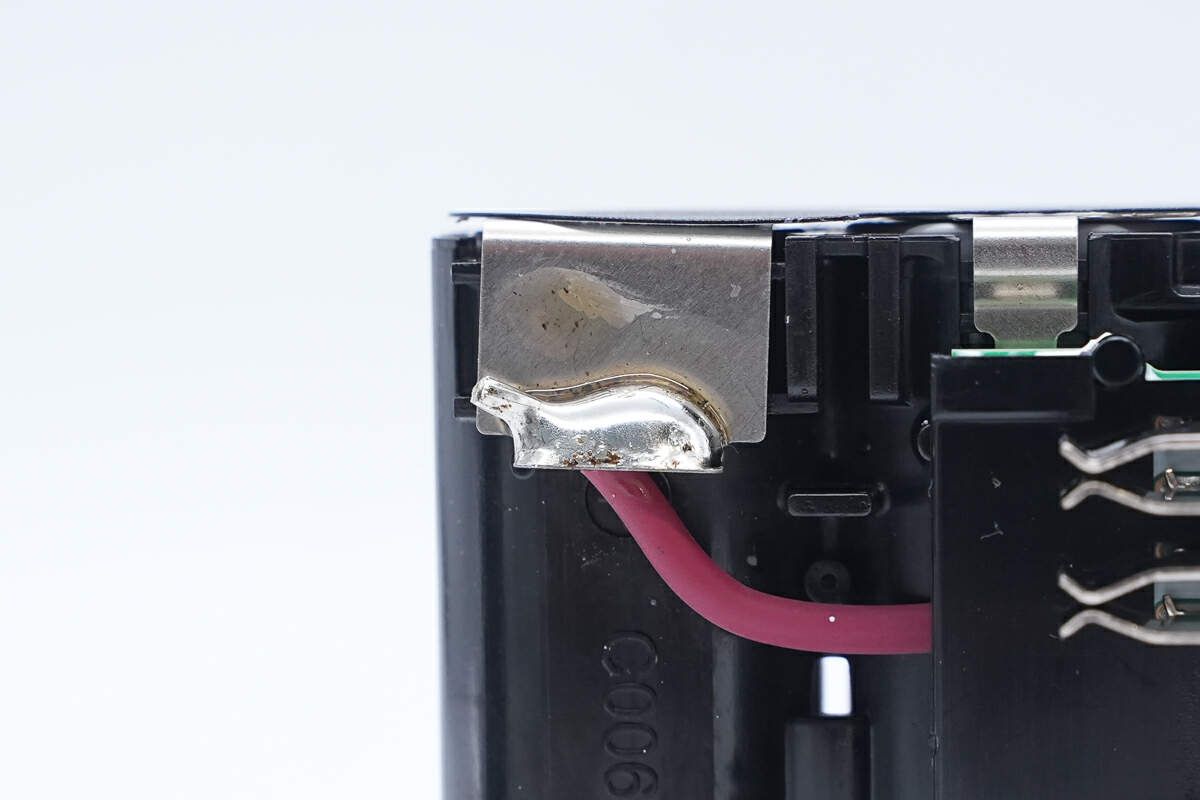

导线焊点特写。

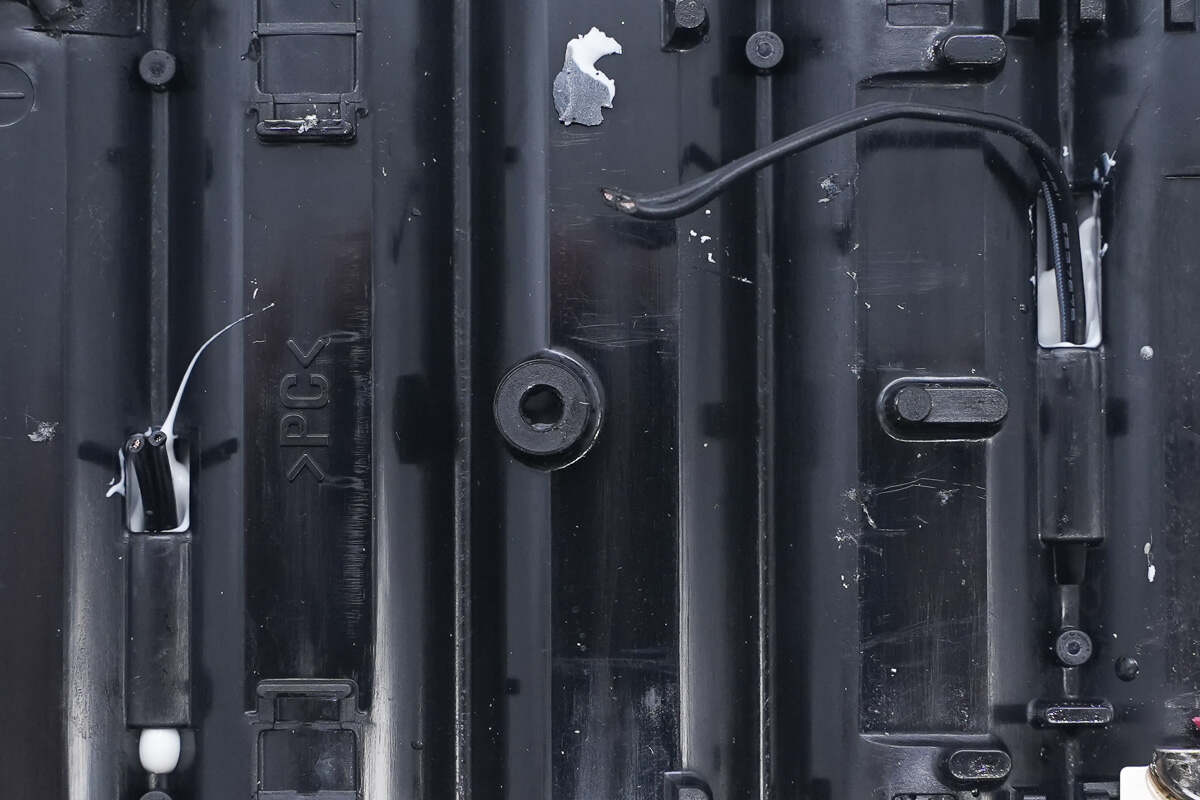

粘贴在电池组中间的热敏电阻导线特写。

电池组两侧贴黑色胶布绝缘。

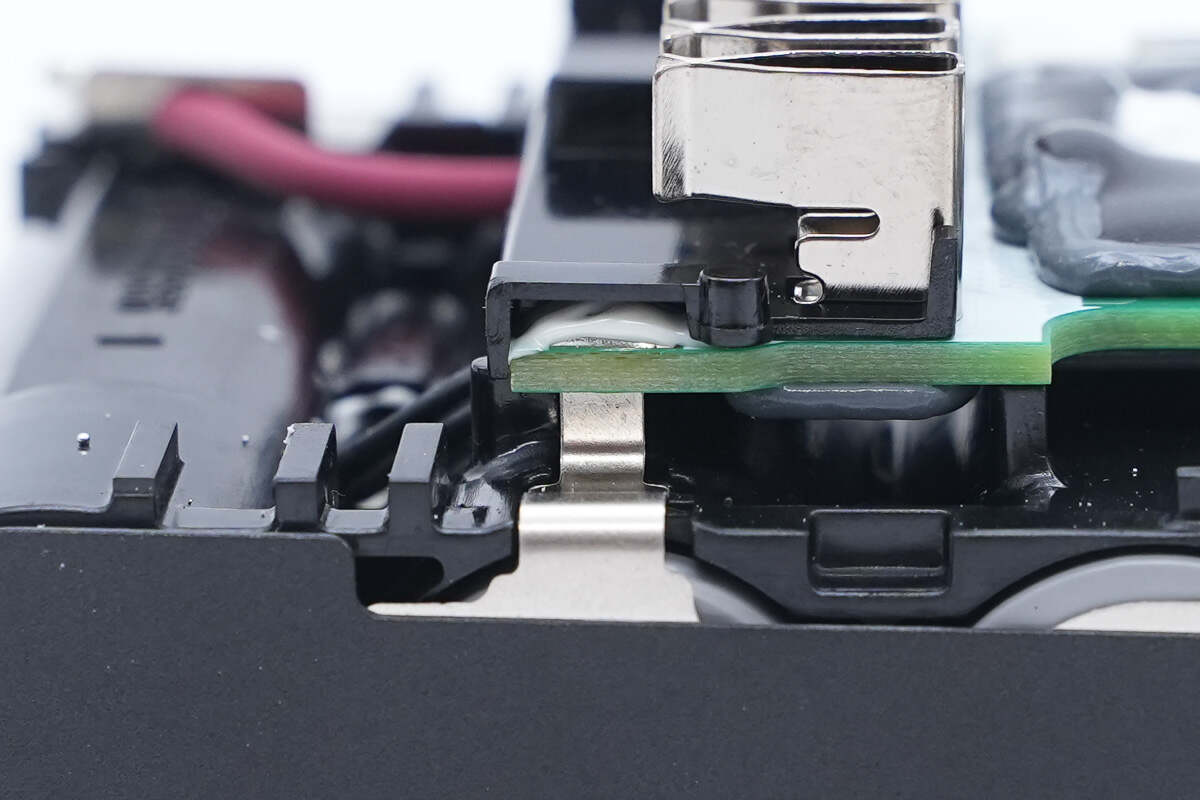

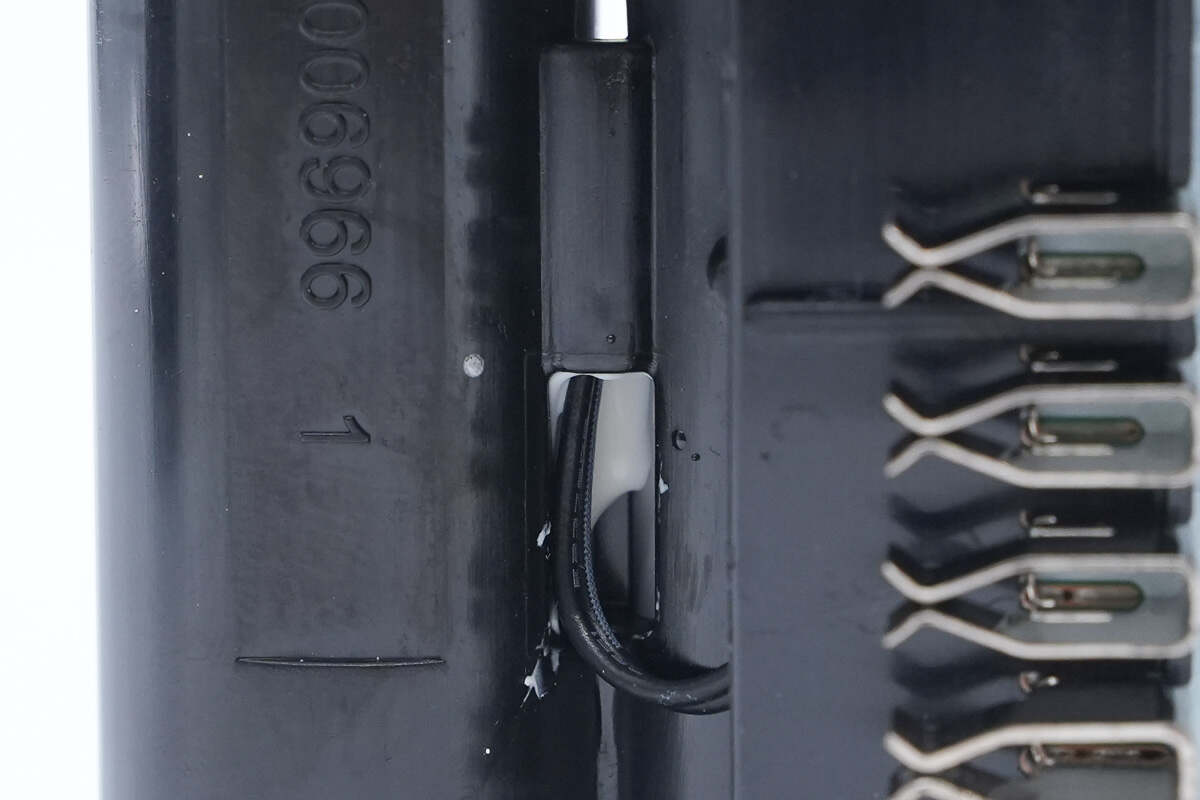

电池包插座结构特写。

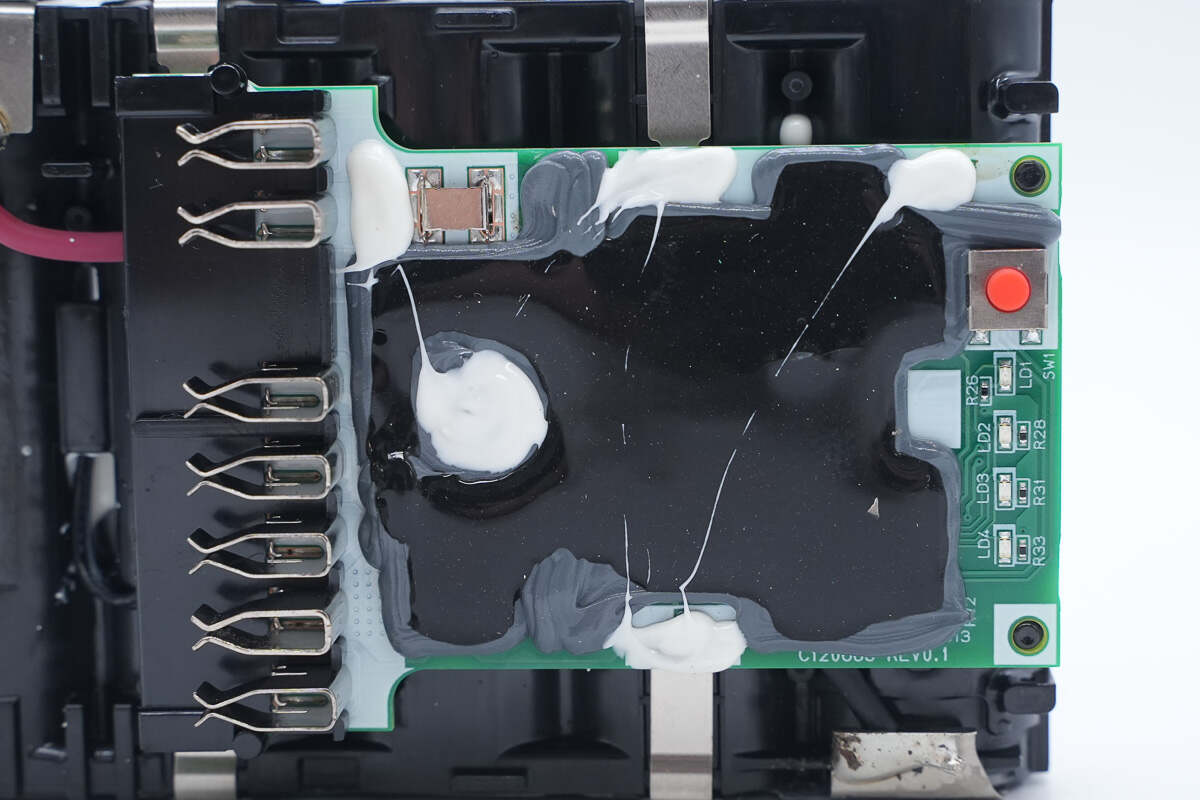

清理掉导热胶，露出固定PCBA模块的螺丝。

固定螺丝特写。

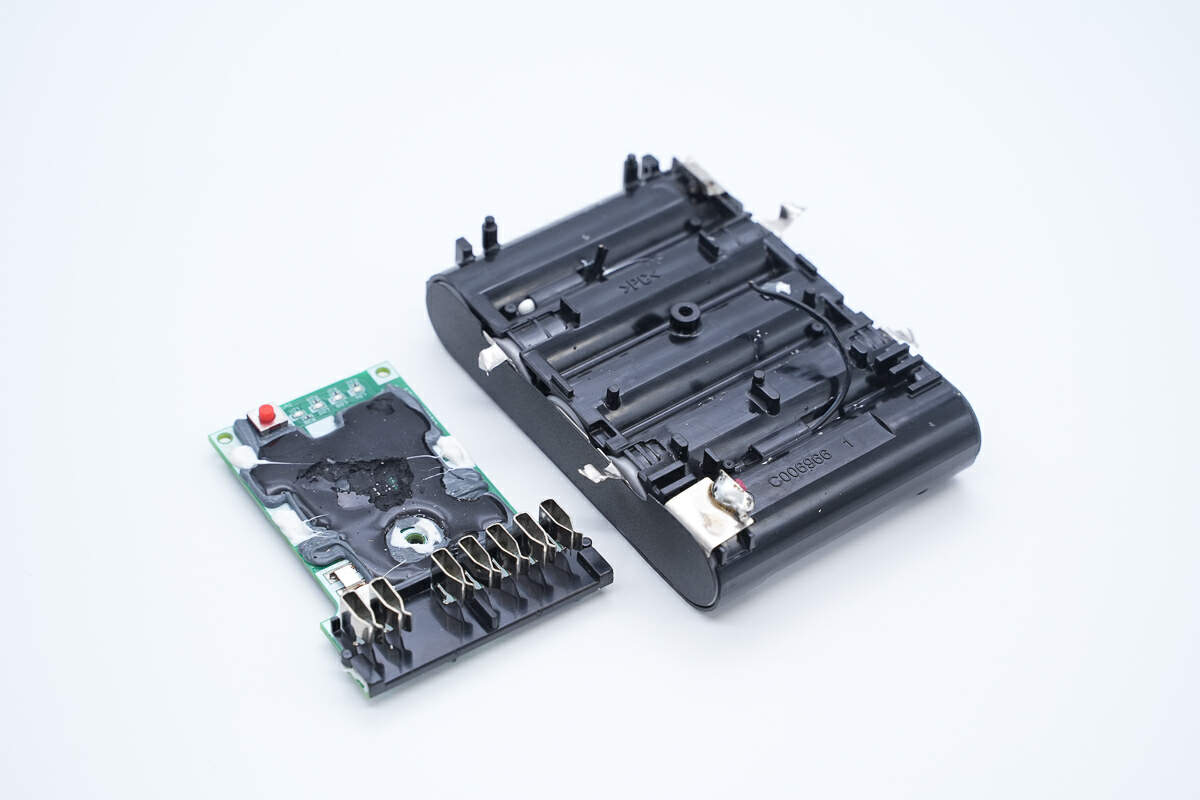

继续拆解，将PCBA模块分离出来。

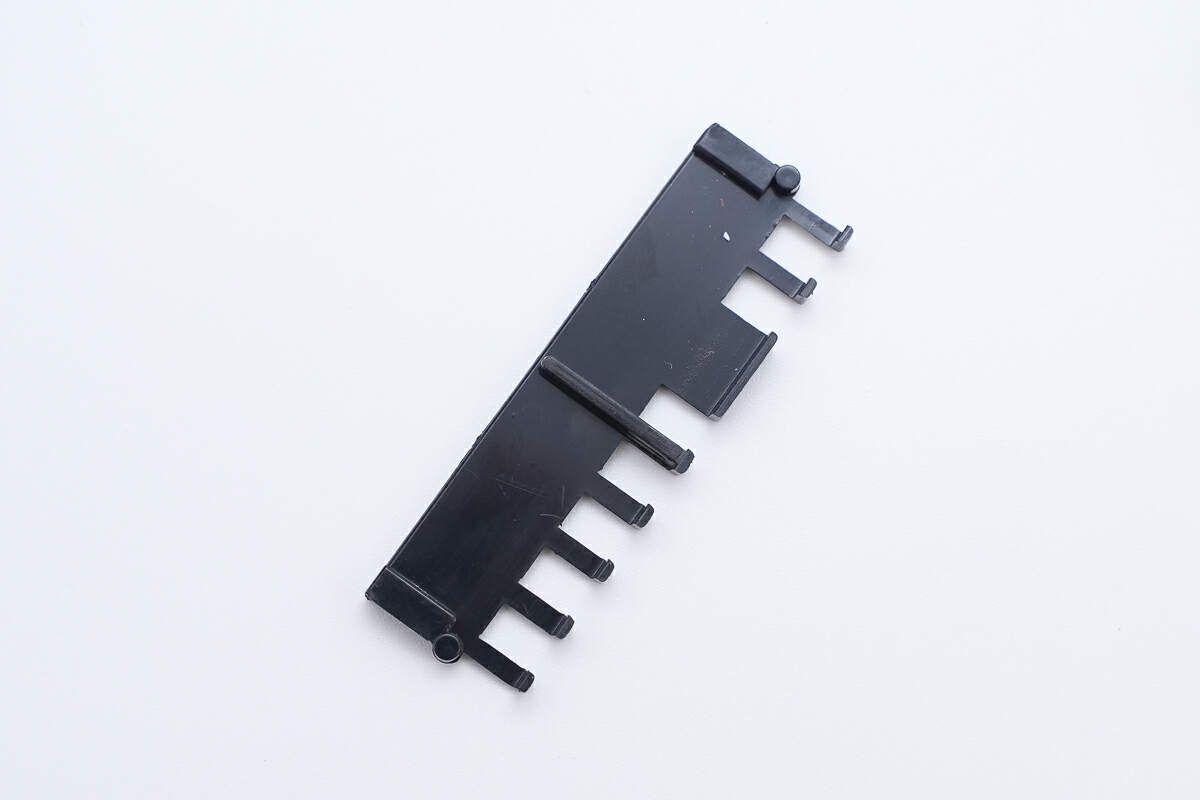

电池组被黑色支架包裹包裹，黑色支架顶部一览。

固定PCBA模块的螺丝孔特写。

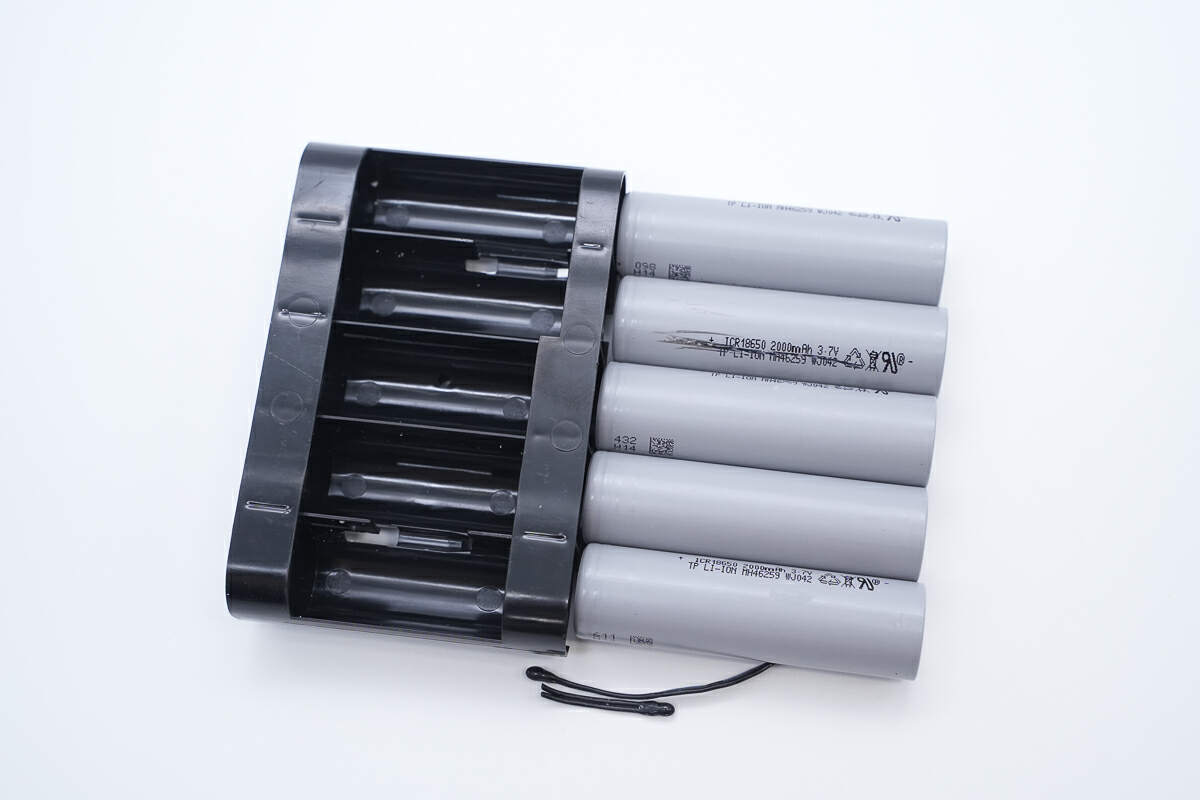

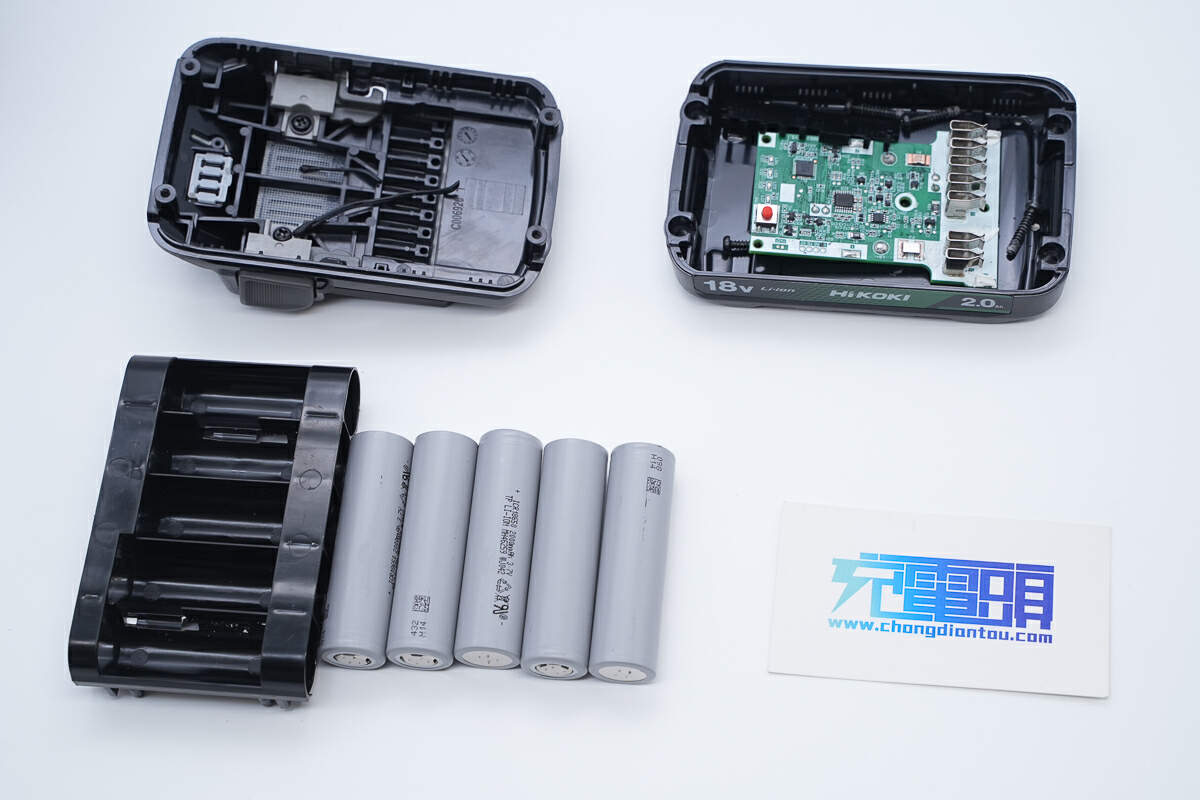

继续拆解，将内部的五颗电池取出，电池组由5颗电芯串联而成。

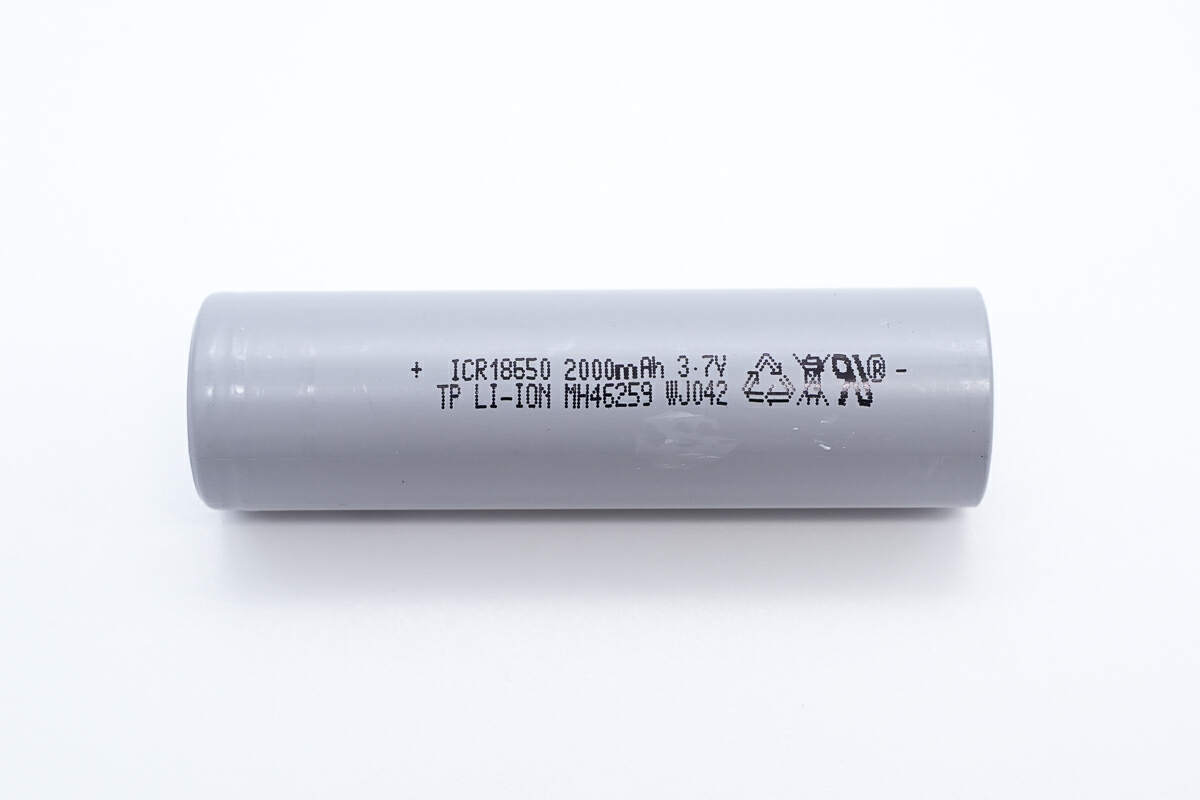

内置来自江苏天鹏电源的18650电芯，电芯外面覆盖一层银灰色塑膜，型号ICR18650，标称容量2000mAh，标称电压3.7V，内阻≤15mΩ，电芯材质为钴酸锂化合物，具备较高的能量密度，较为适配快充快放的电动工具场景。

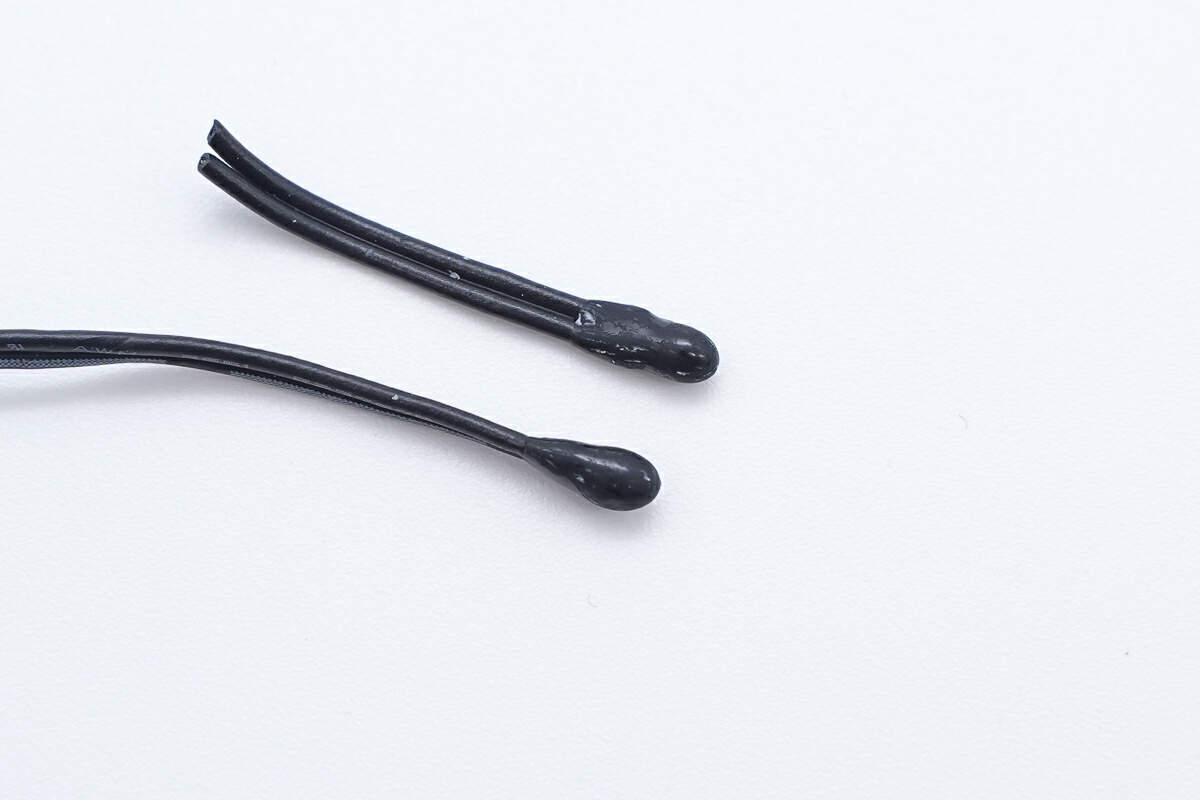

热敏电阻特写，用于电池组温度监测，进行过温保护。

再来看PCBA模块结构。

先将固定插座的黑色支架拆下。

黑色支架拆下后，PCBA模块一览。

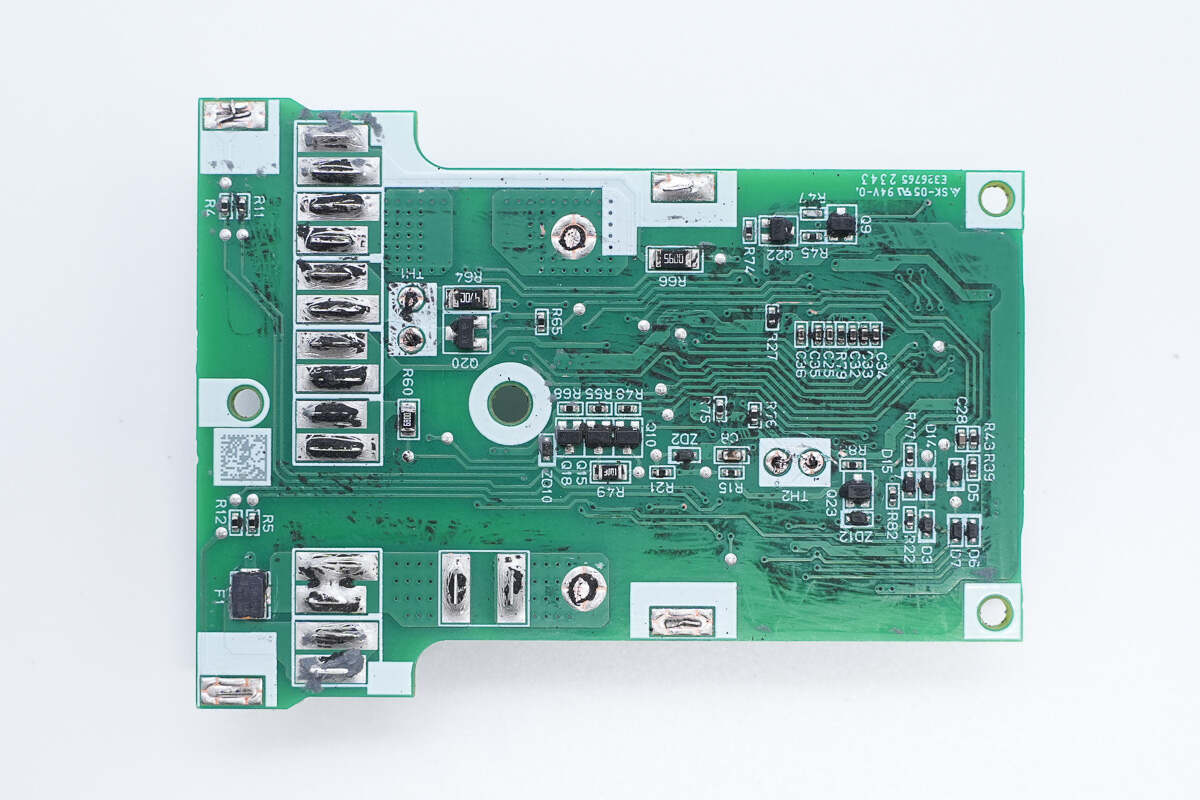

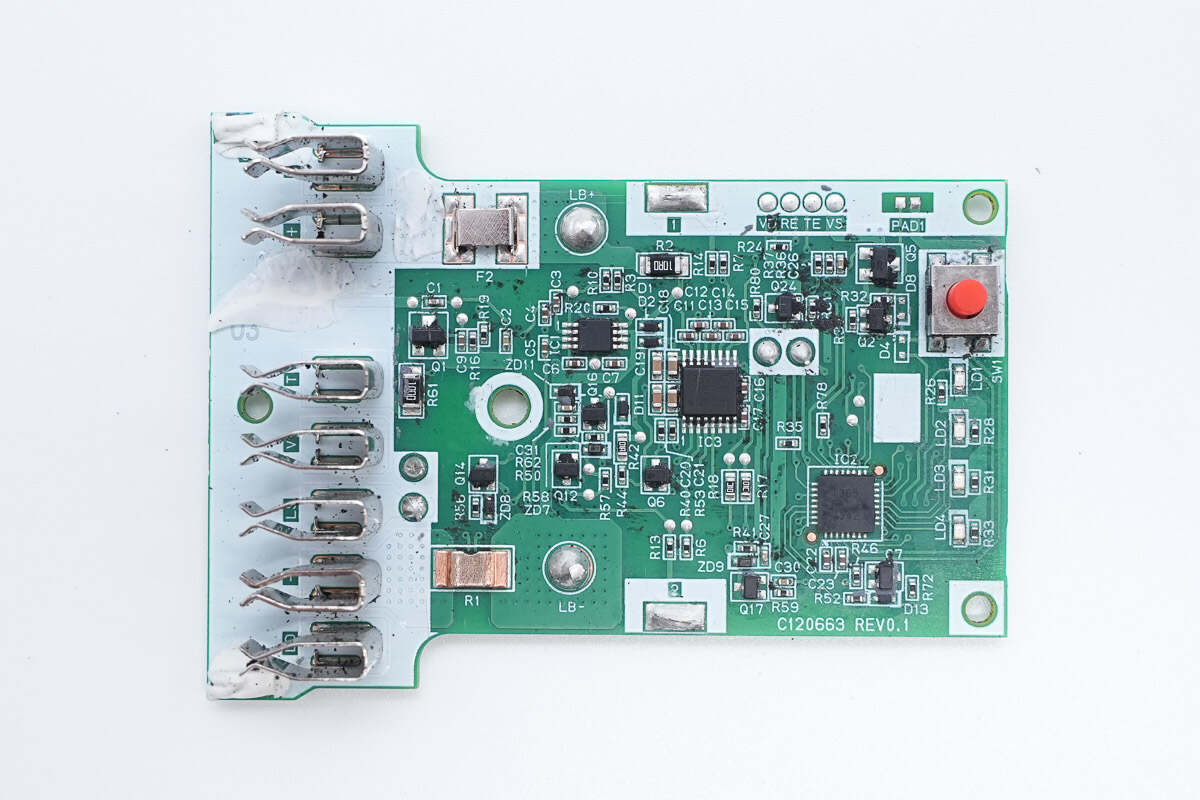

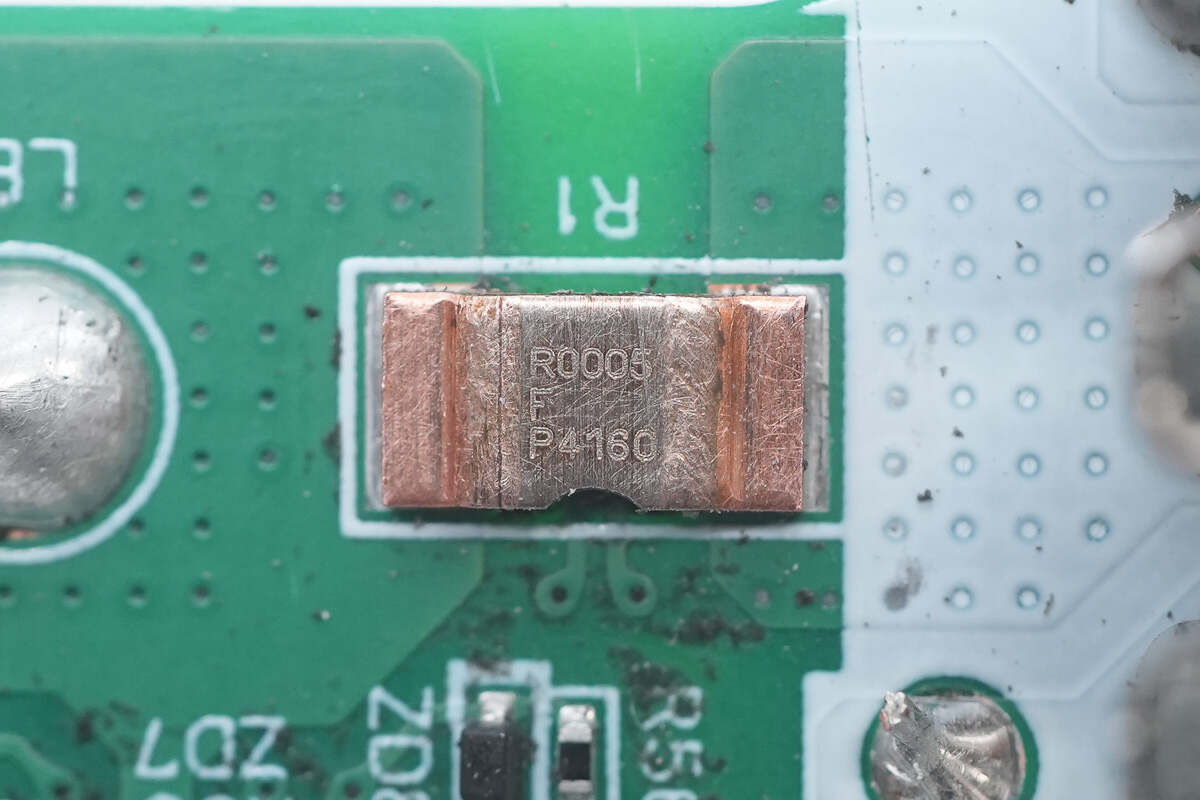

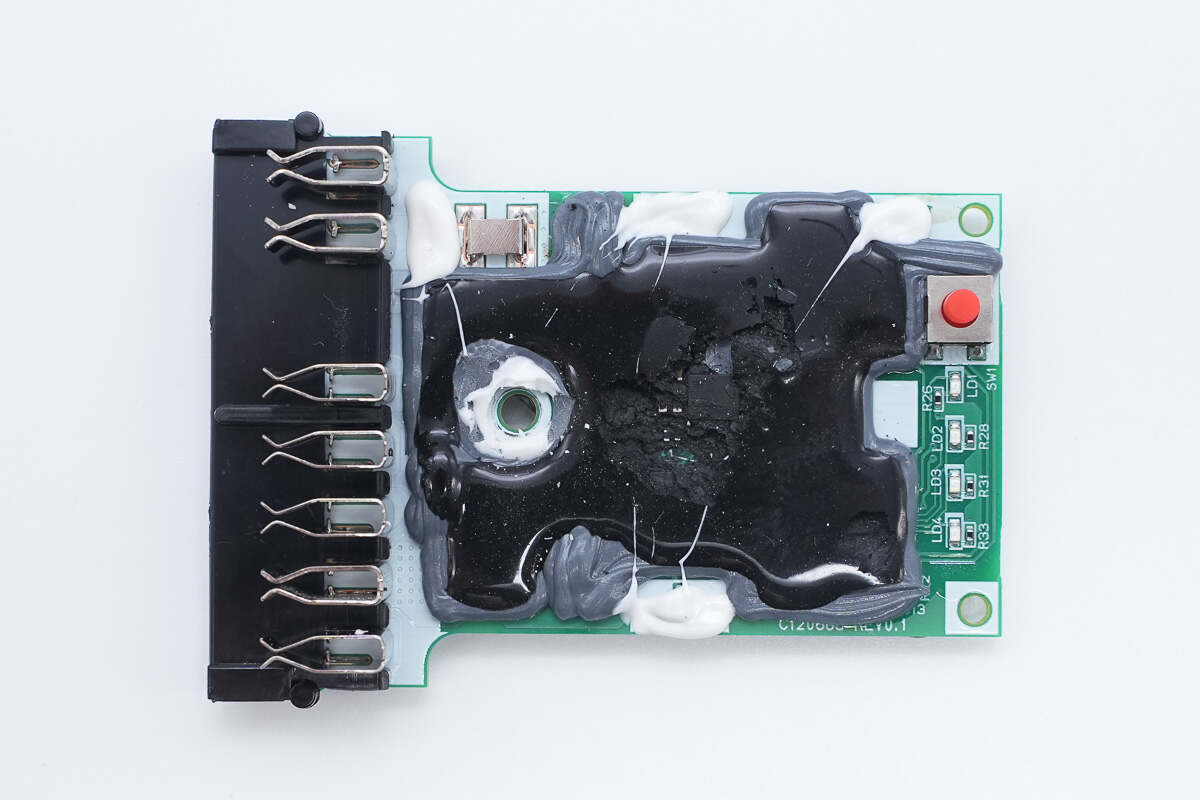

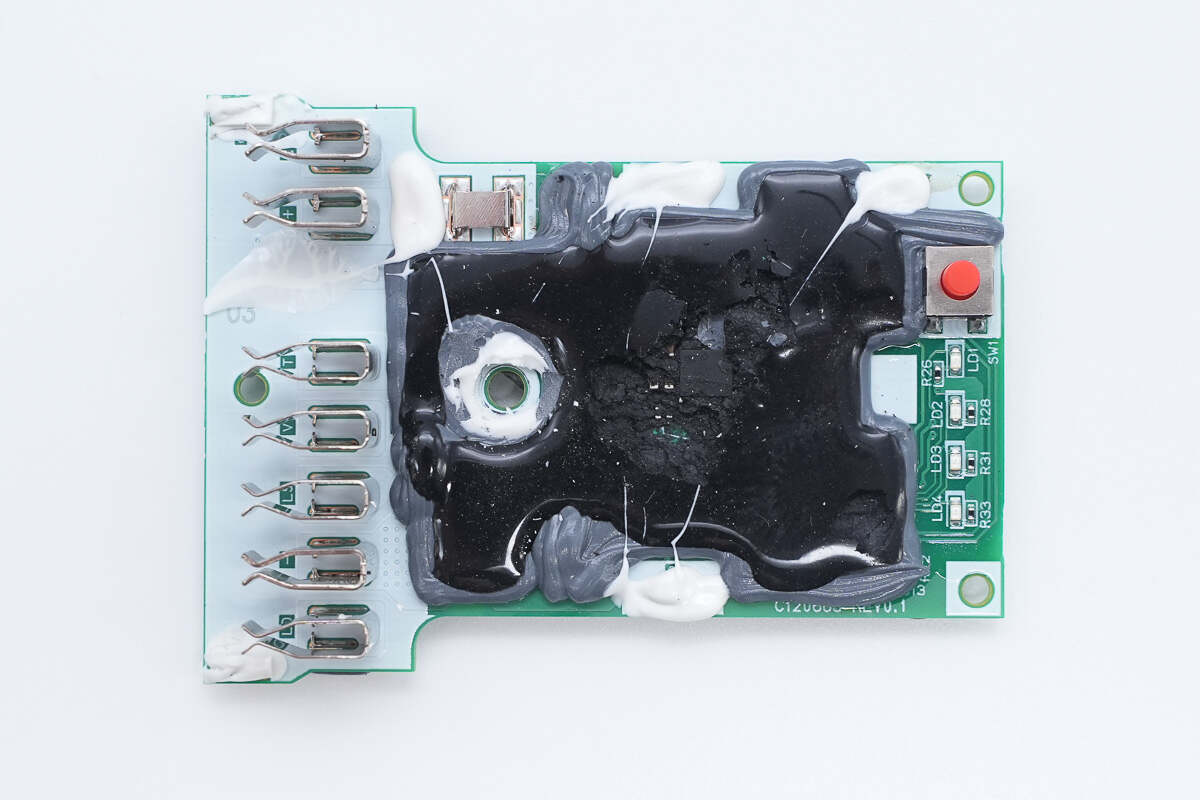

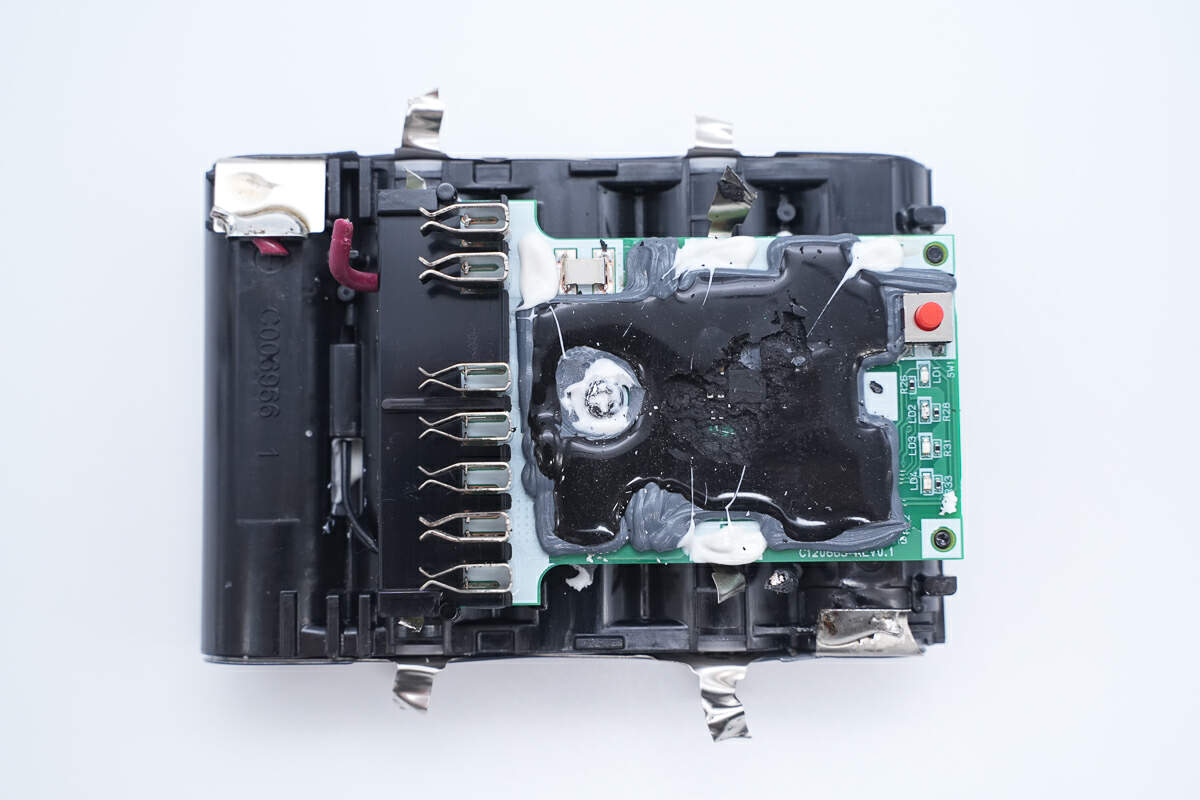

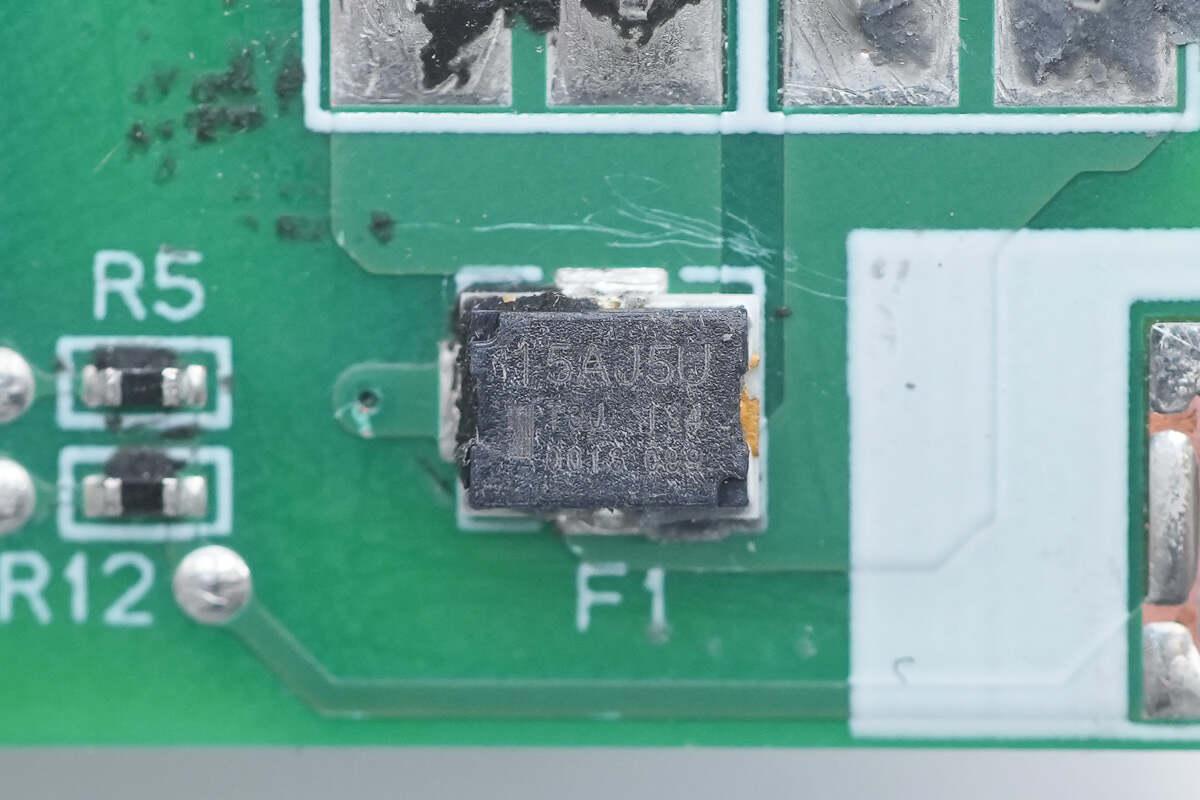

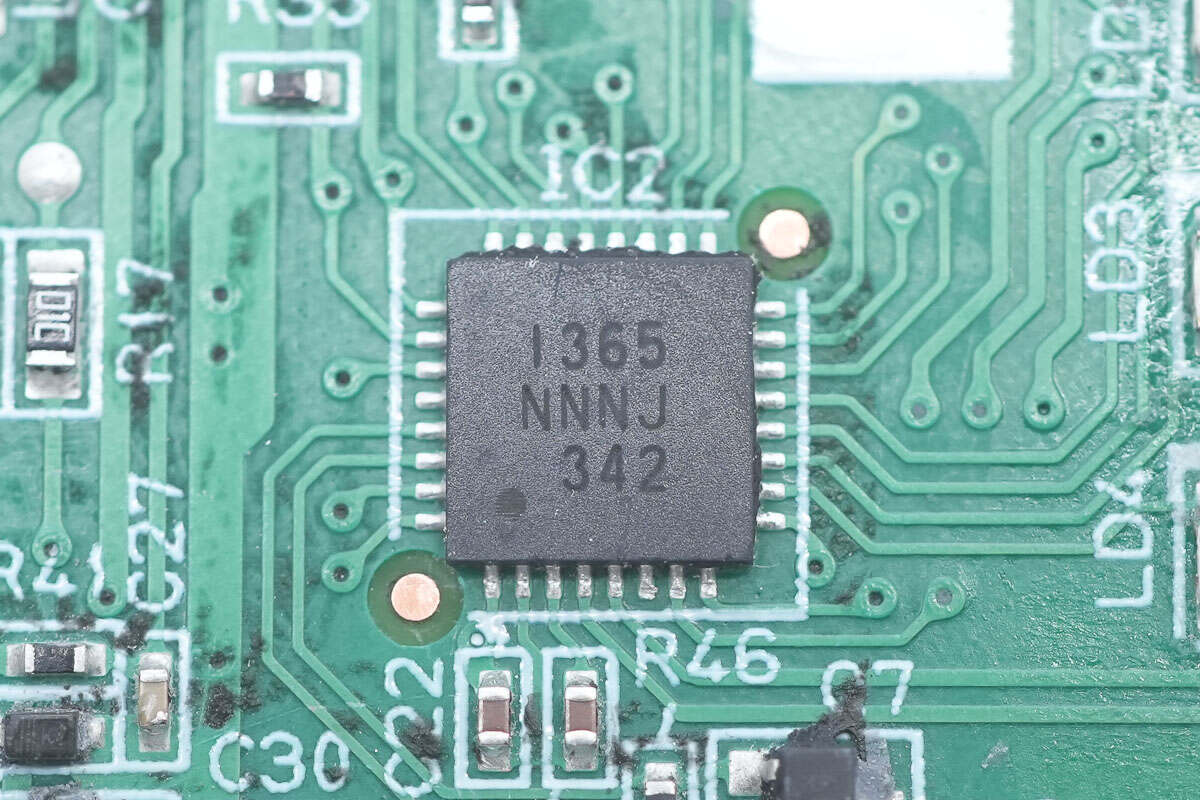

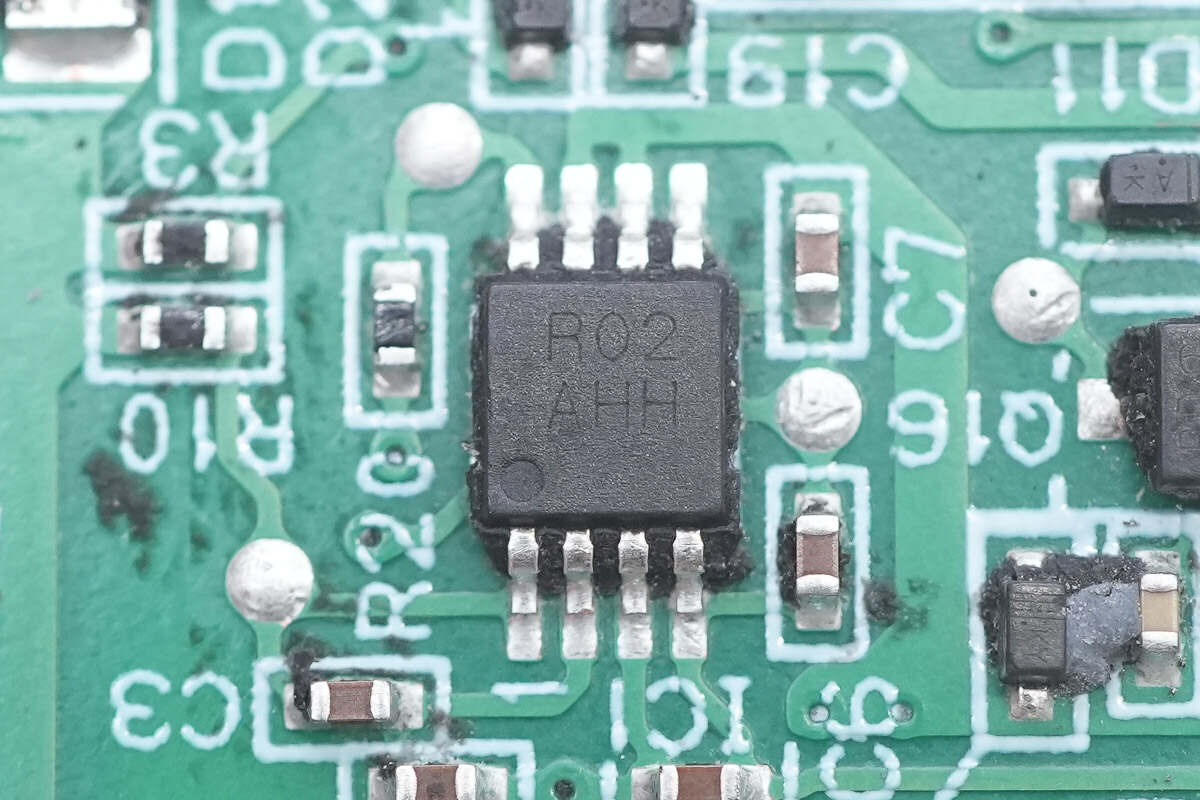

清理掉胶水，露出PCBA模块全貌。从左至右可见金属插座，

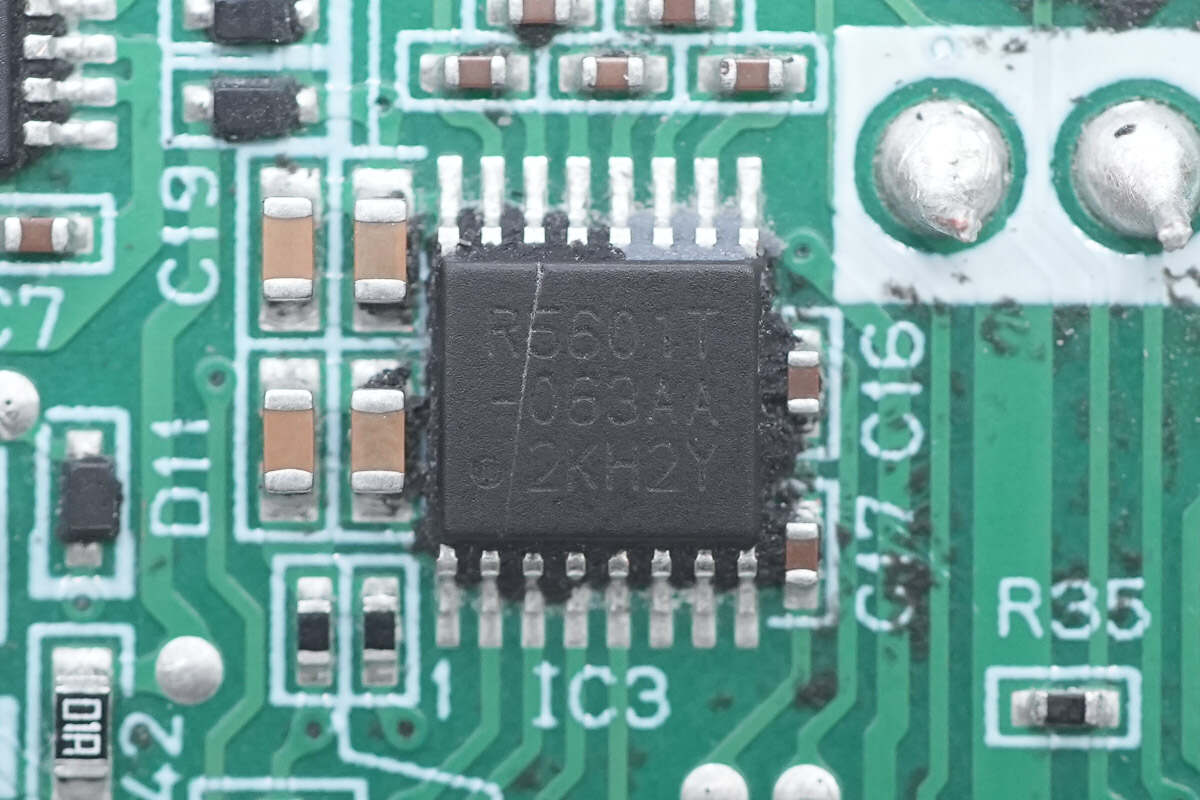

电池组管理芯片特写，来自Nisshinbo日清纺，型号R5601。R5601 是一款电池管理 IC，设计用于微控制器，具有带过流保护的模拟前端，适用于多节锂离子/锂聚合物电池组。R5601 支持最多 5 节串联电池组成的电池组。

R5601 提供电池选择开关、解码器（根据来自外部设备的输入信号选择要监控的电池）、放大器（输出监控的电池电压）、附加放大器（根据外部电阻两端的电压监控充电和放电电流，然后将电流值转换为电压并输出电压值）、低电流稳压器（为 MCU 提供电压）、热关断电路、警报输出引脚（通知外部设备任何错误）以及各种逻辑电路。采用TSSOP-16封装。
