前言

HiKOKI（高壹工机）是工机控股株式会社旗下的电动工具品牌，前身为日立工机，拥有70多年历史。品牌以创新技术、可靠产品和优质服务为核心，提供1300多种电动工具产品，并拥有2500多项技术专利。HiKOKI产品线丰富，包括电钻、电锯、砂光机等，以其高效、耐用、精准和安全特性受到专业工人和DIY爱好者的青睐。

电池交易网近期拿到了一款HiKOKI的电动工具电池包，HiKOKI电动工具电池包采取黑色阻燃PC材质，类机甲机身，配备电源指示灯及按键可实时显示剩余电量。此外，其支持36V 2.5Ah和18V 5Ah两个工作电压档位，适用性很强。

HiKOKI 电动工具电池包标称容量2500mAh，内置10节三星 SDI动力电池，串联成组，配备瑞萨电量计ICRAJ240080进行电池组管理和计量，RAJ240080由单个封装的 MCU 器件和 AFE 器件组成。此外，还配备艾普凌科电池组保护芯片S-8205A/B，进行电池组保护。下面一起来看看这款电动工具电池包的内部结构及用料。

HiKOKI 2500mAh电动工具电池包外观

按照惯例，先来看下这个电池包的外观。

博世电动工具电池包整体黑色设计，外壳为阻燃PC材料，造型酷炫，整体给人机甲式的机械和厚重感。

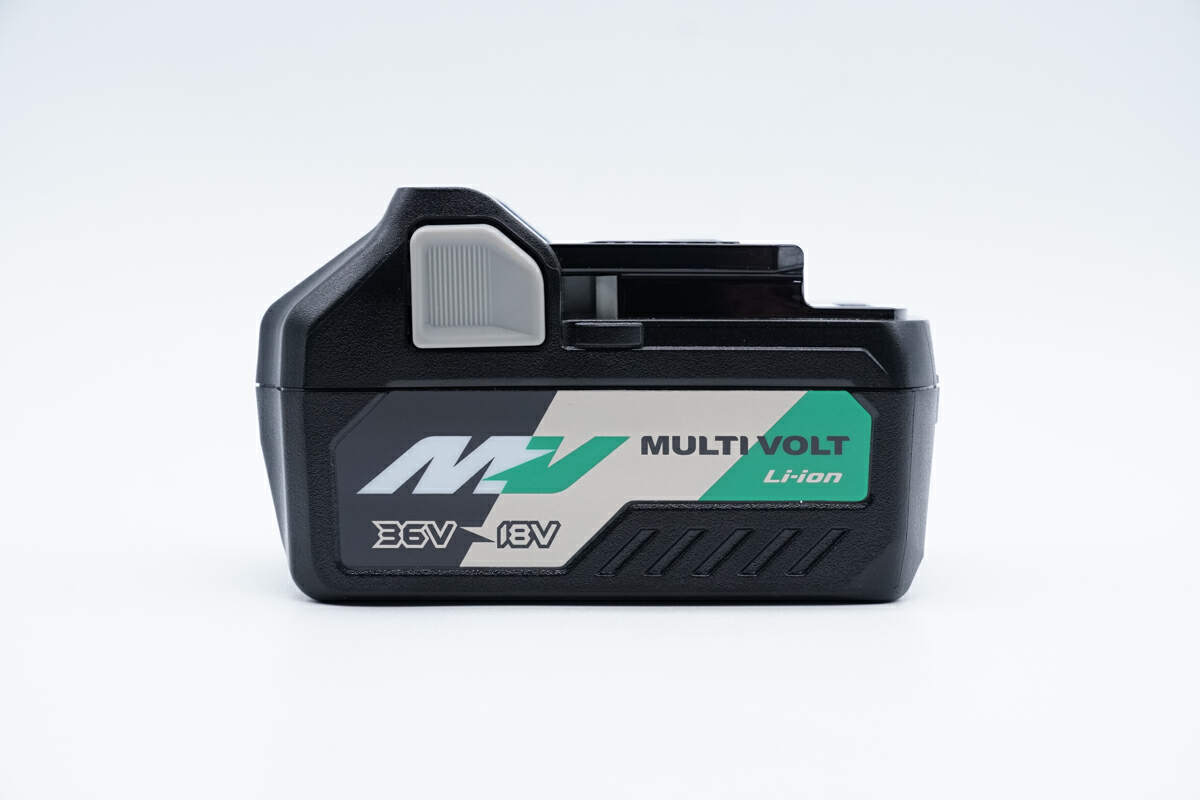

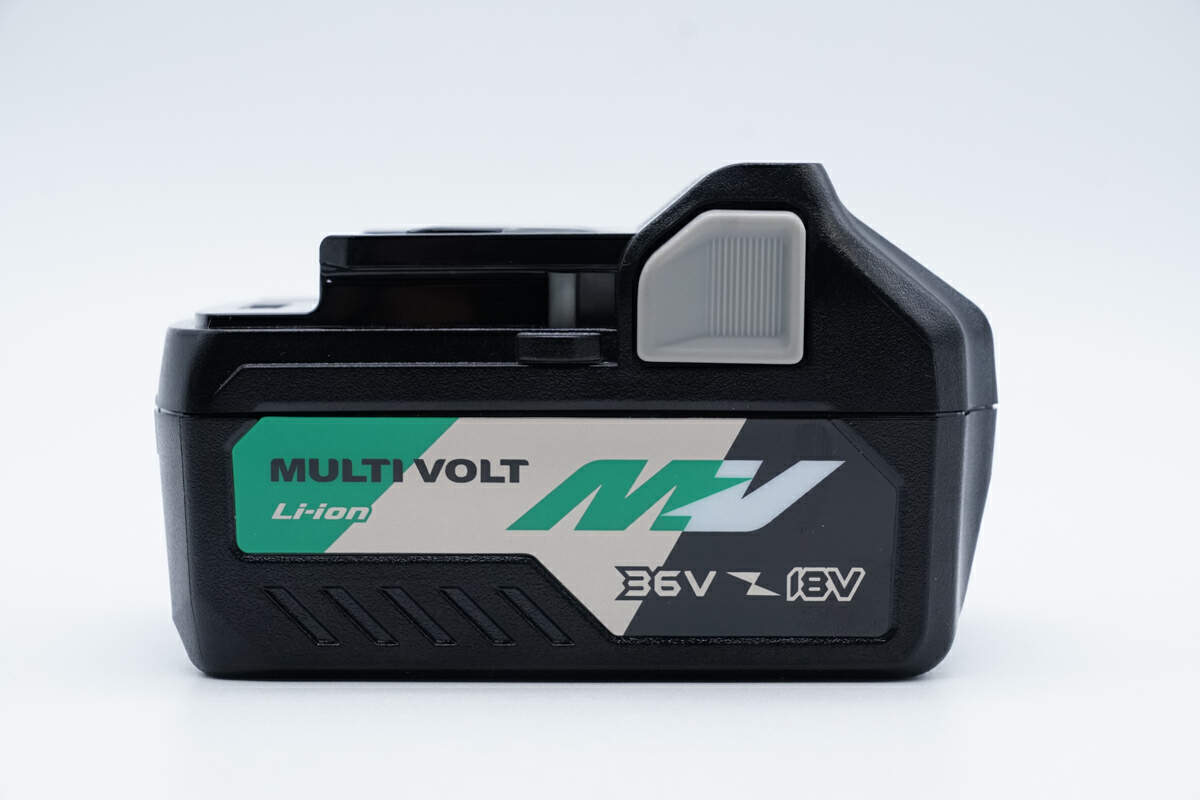

电池包右侧面可见绿黑银拼色铭牌，铭牌上印有“MV”LOGO，以及“36V/18V"的参数信息，表示支持两个不同电压档位使用。铭牌下方有斜条纹凹槽增加摩擦，方便持握和放置。顶部还有灰色按钮，用于控制电池包与电动工具的连接。

左侧方与右侧方为对称式设计，同样贴有铭牌，此处不表。

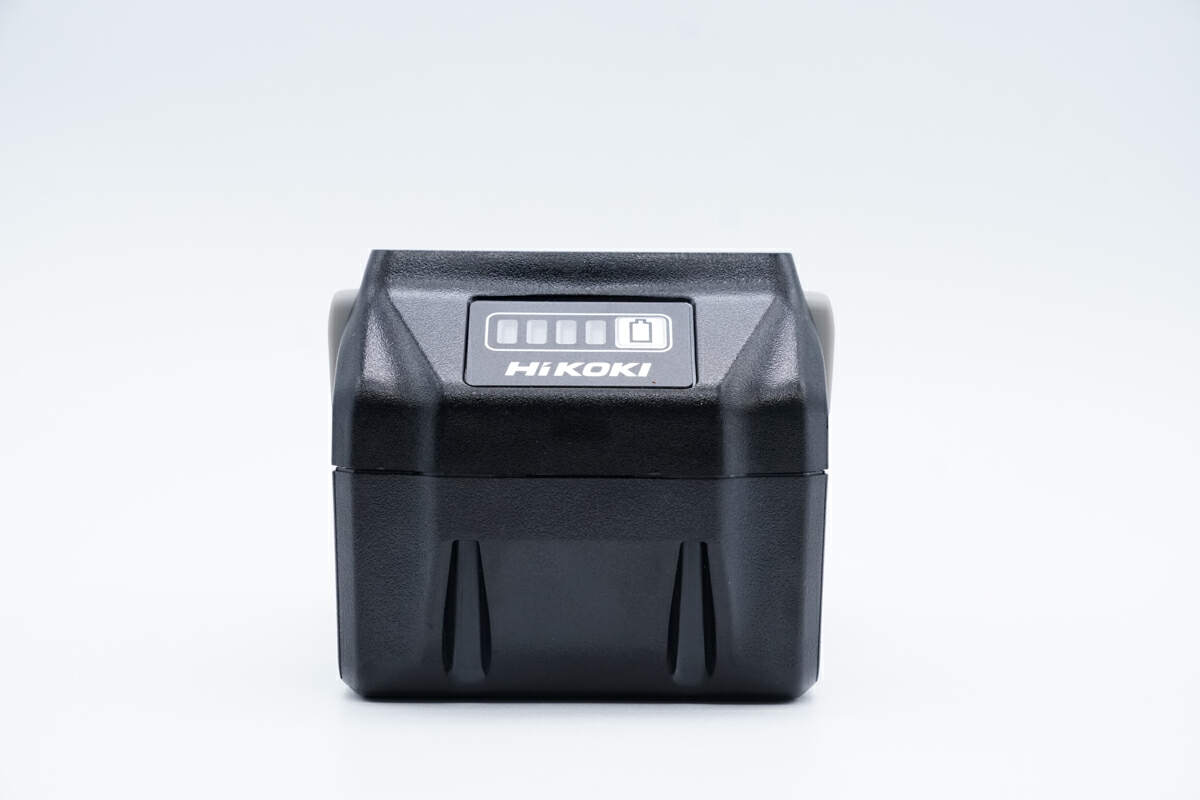

电池包正面印有“HiKOKI”品牌logo，以及电源指示灯和按钮。两侧为灰色按压式按钮，用于控制电池包与电动工具连接。

电源按钮及指示灯特写。右侧白色电池标识为指示灯按钮，绿色灯珠指示剩余电量。

背面有两个圆柱型凹槽用于设置固定螺丝。

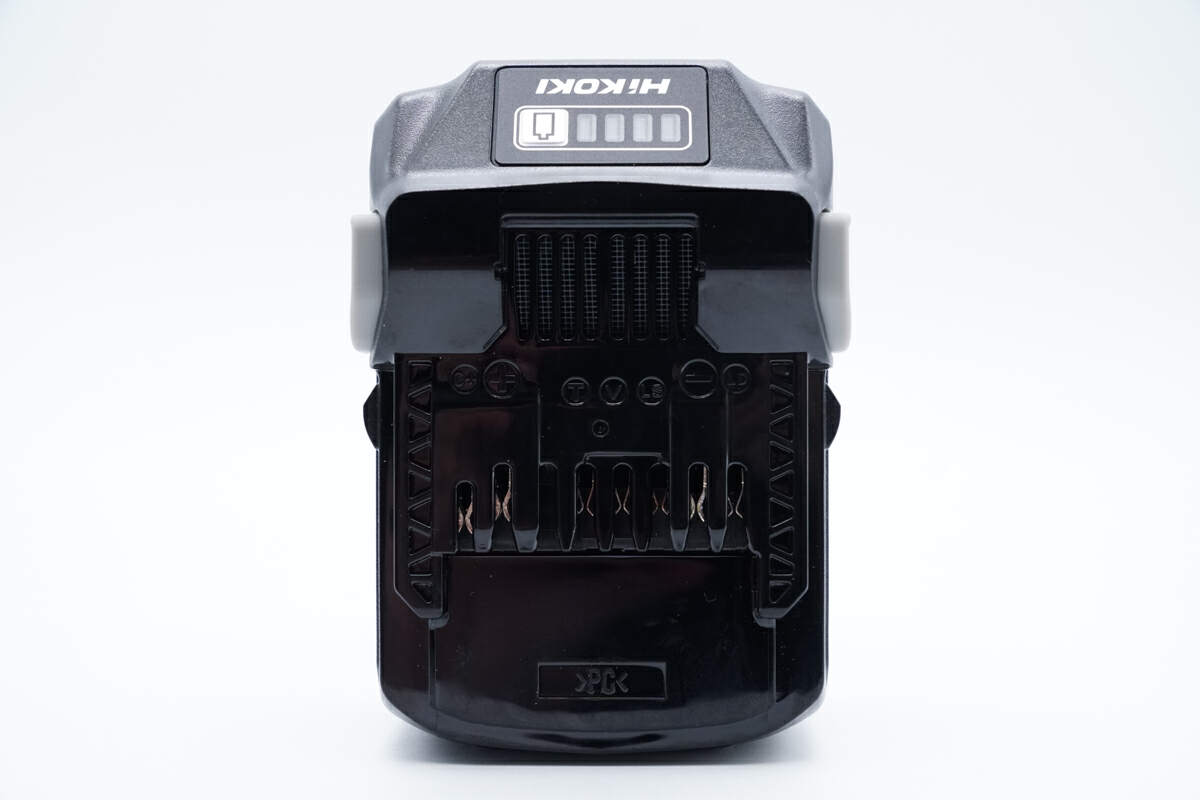

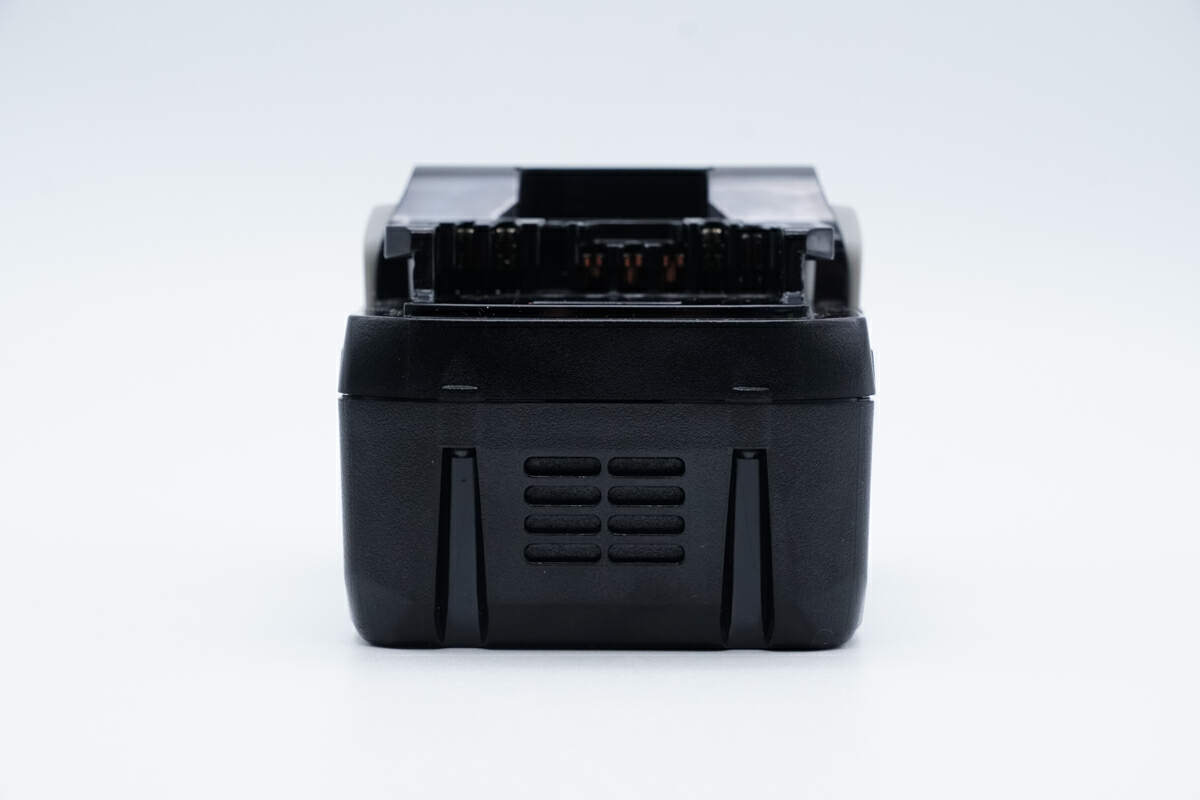

电池包顶部是电动工具插座。顶部最下方还有一排散热孔。

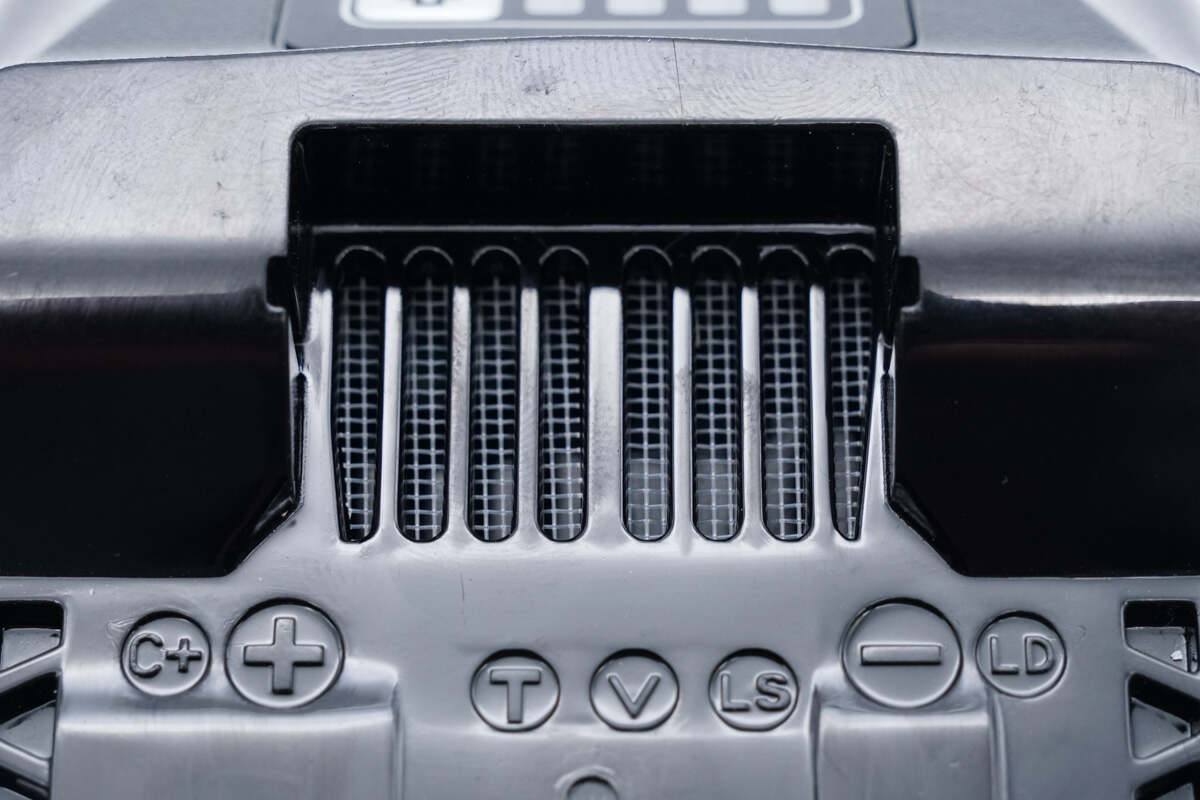

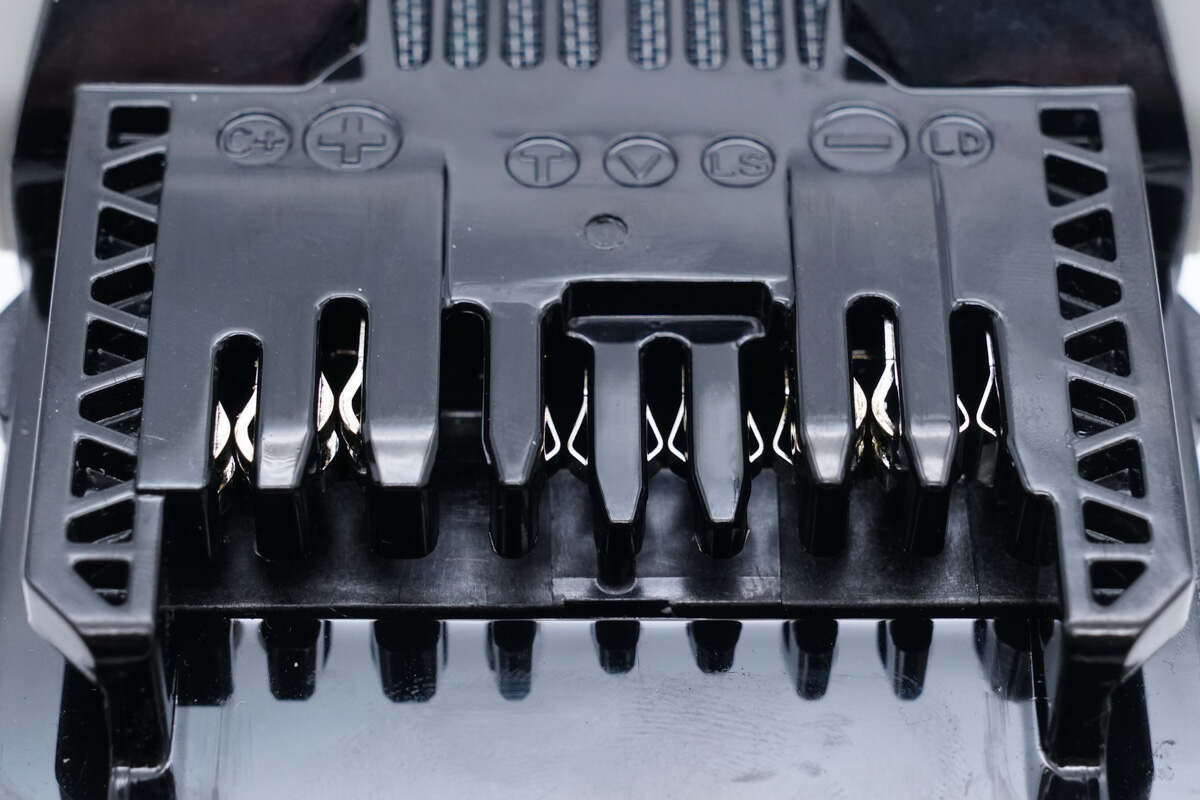

插座特写，插座由金属夹片构成，夹片上方刻有对应线路符号。

散热孔特写，镂刻成条，里面成网格状。

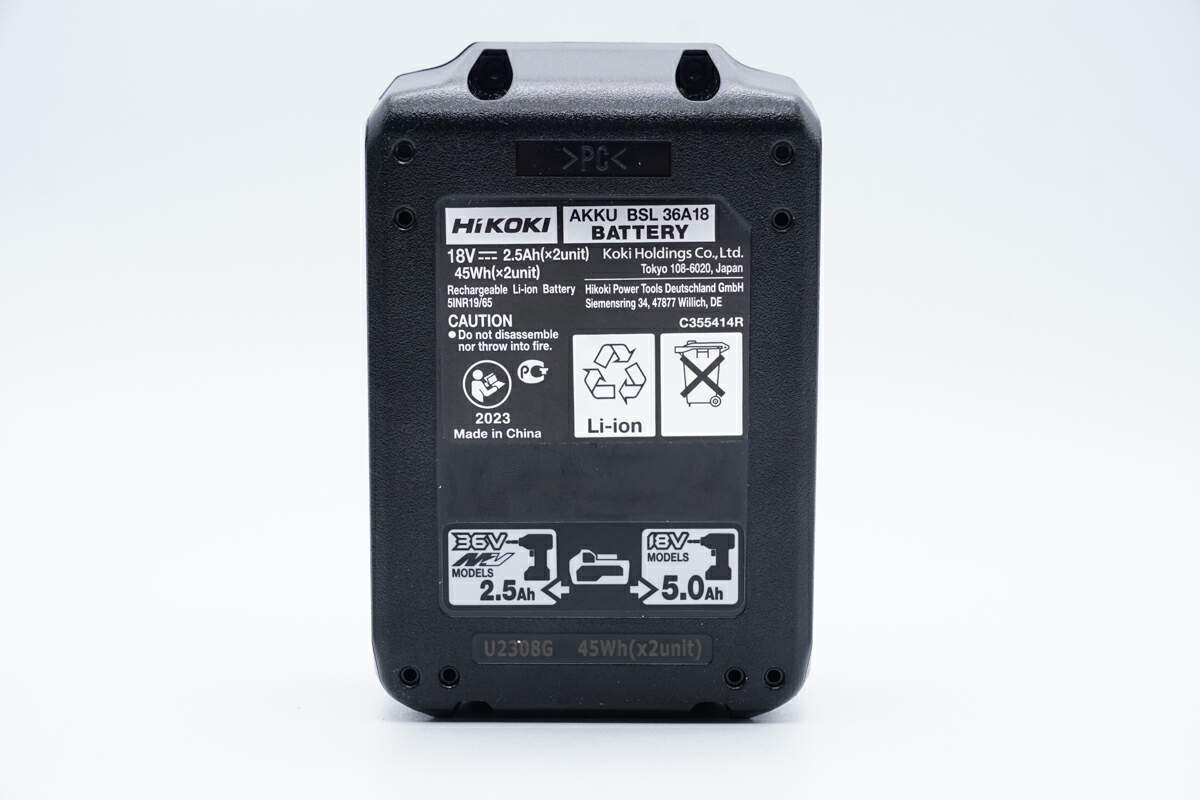

底部贴有黑色铭牌，并固定四枚螺丝。铭牌上印有产品使用警告和基本参数。主要参数信息如下：

18V 2.5Ah（× 2unit）

45Wh（× 2unit）

铭牌下方有产品两个电压档位得示意图，分别为18V 5Ah和36V 2.5Ah

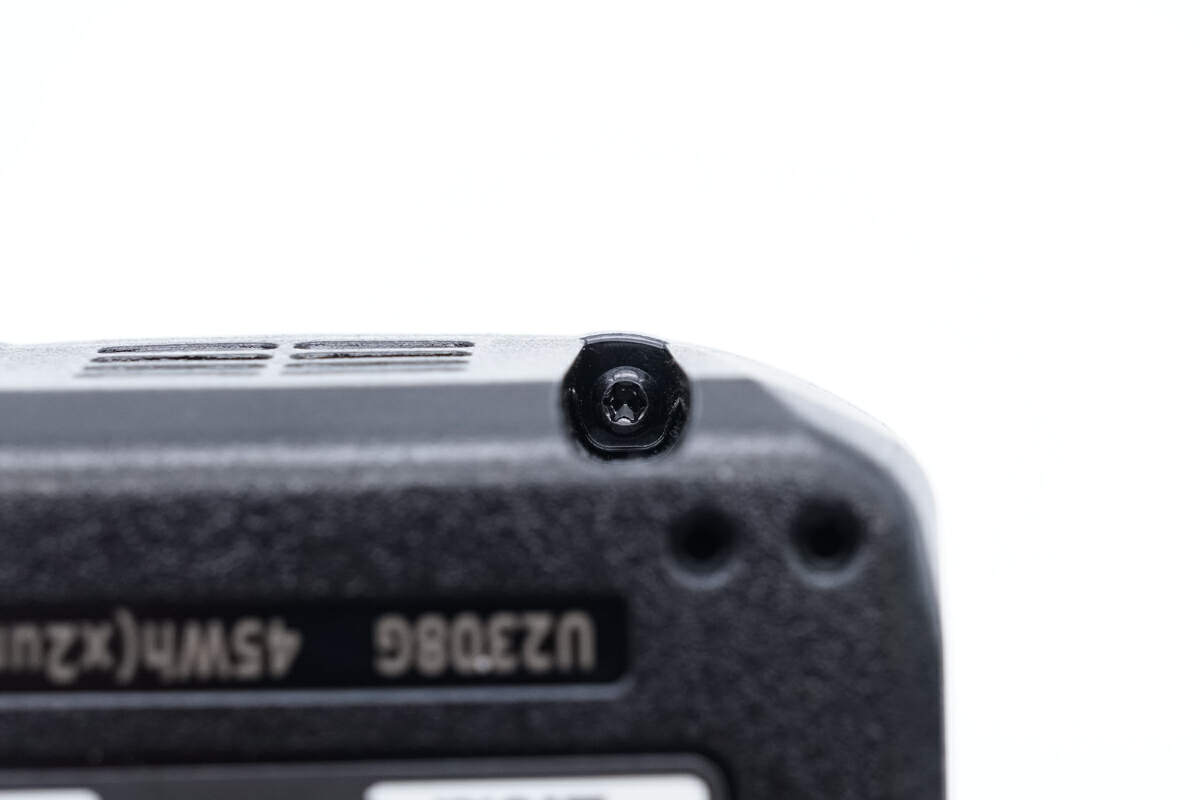

固定螺丝特写。

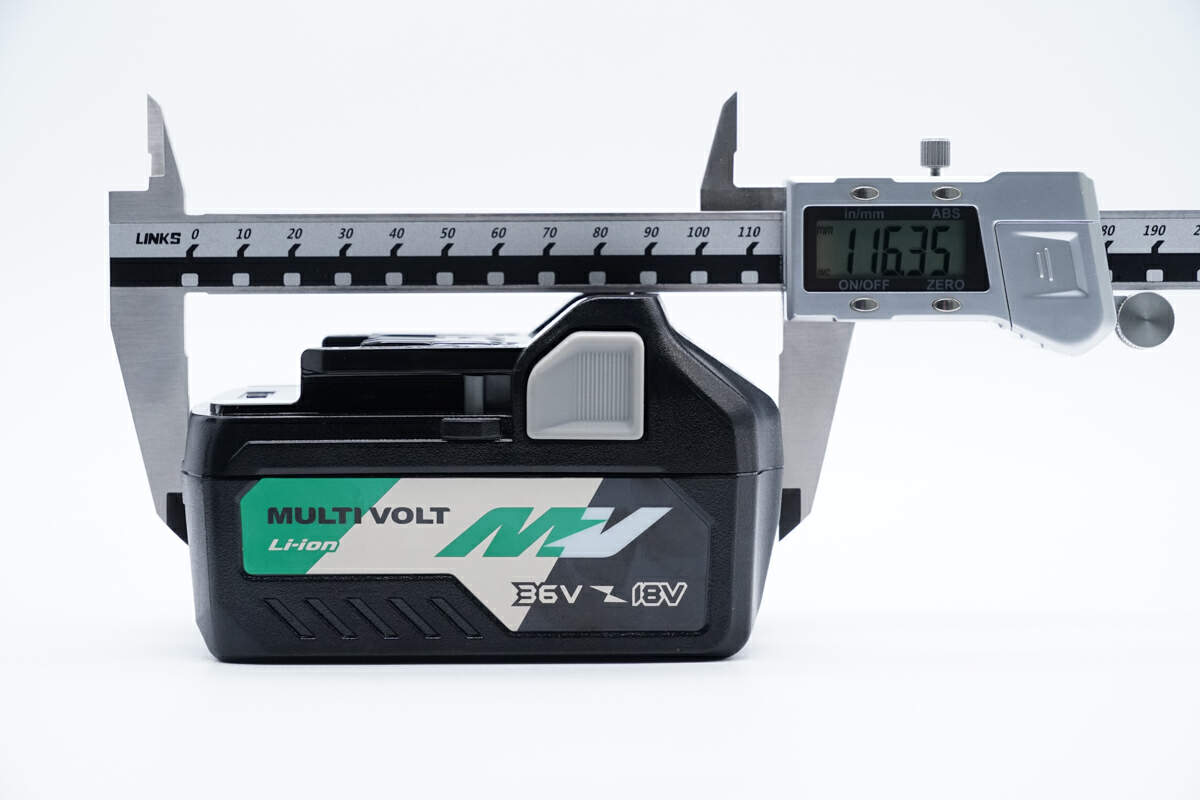

测得HiKOKI电动工具电池包长度为116.35mm。

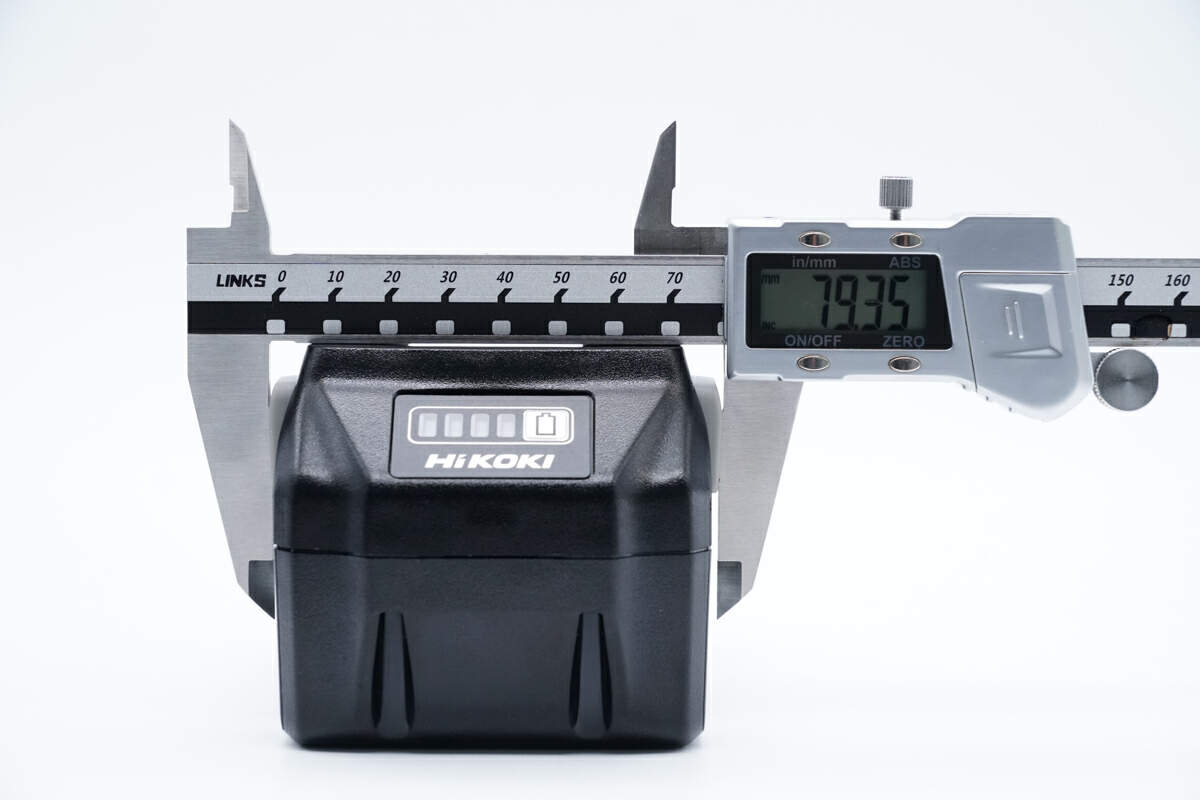

宽度为79.35mm。

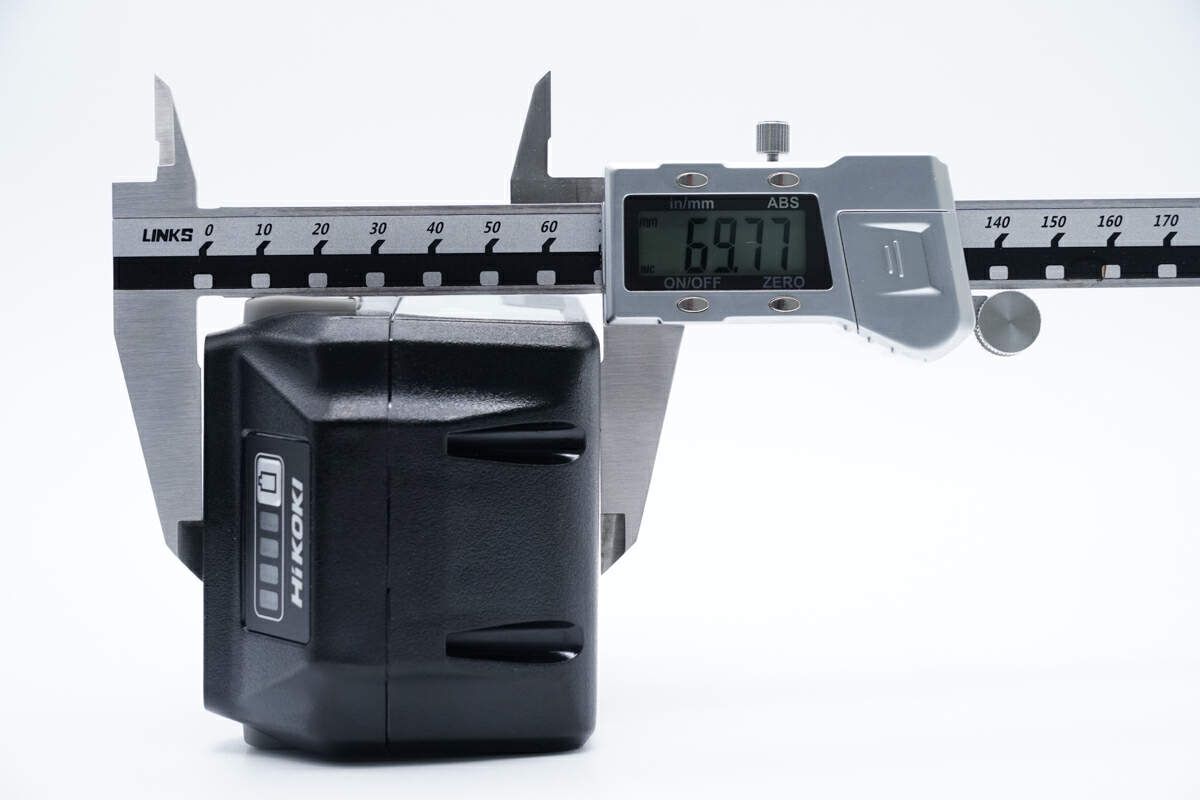

厚度为69.77mm。

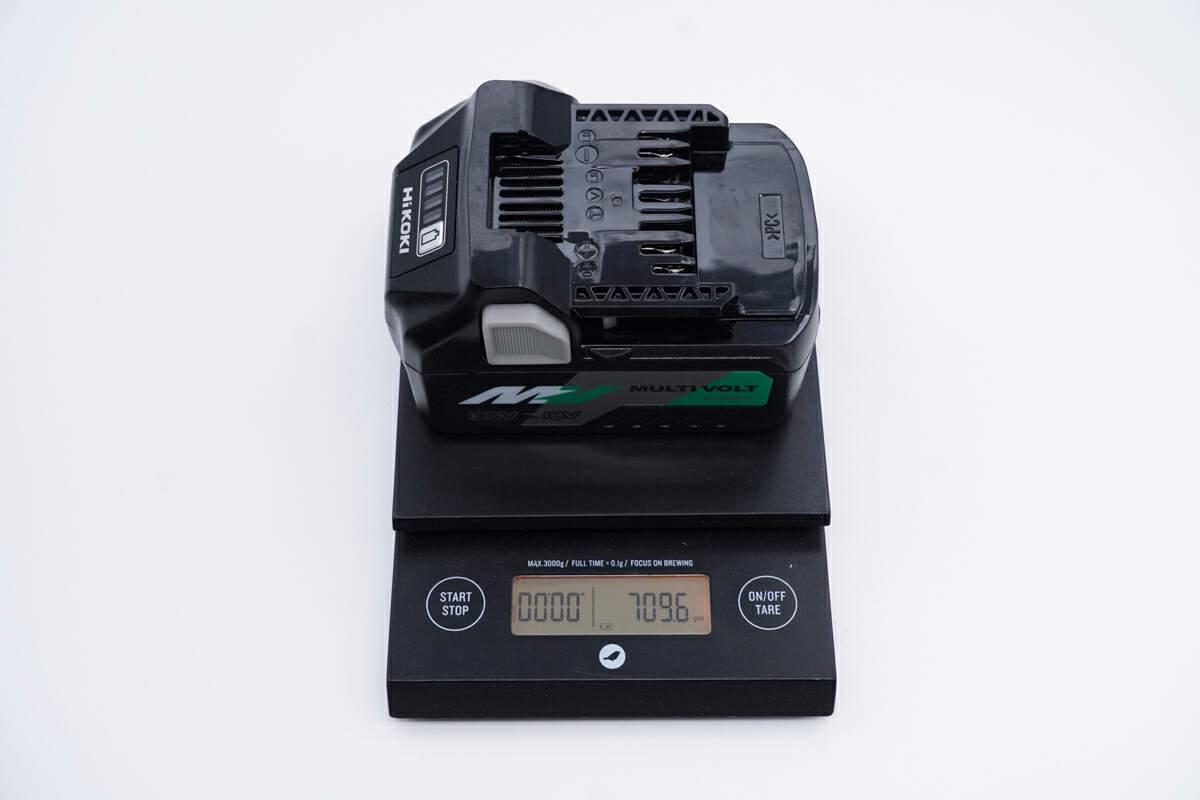

测得其重量为709.6g。

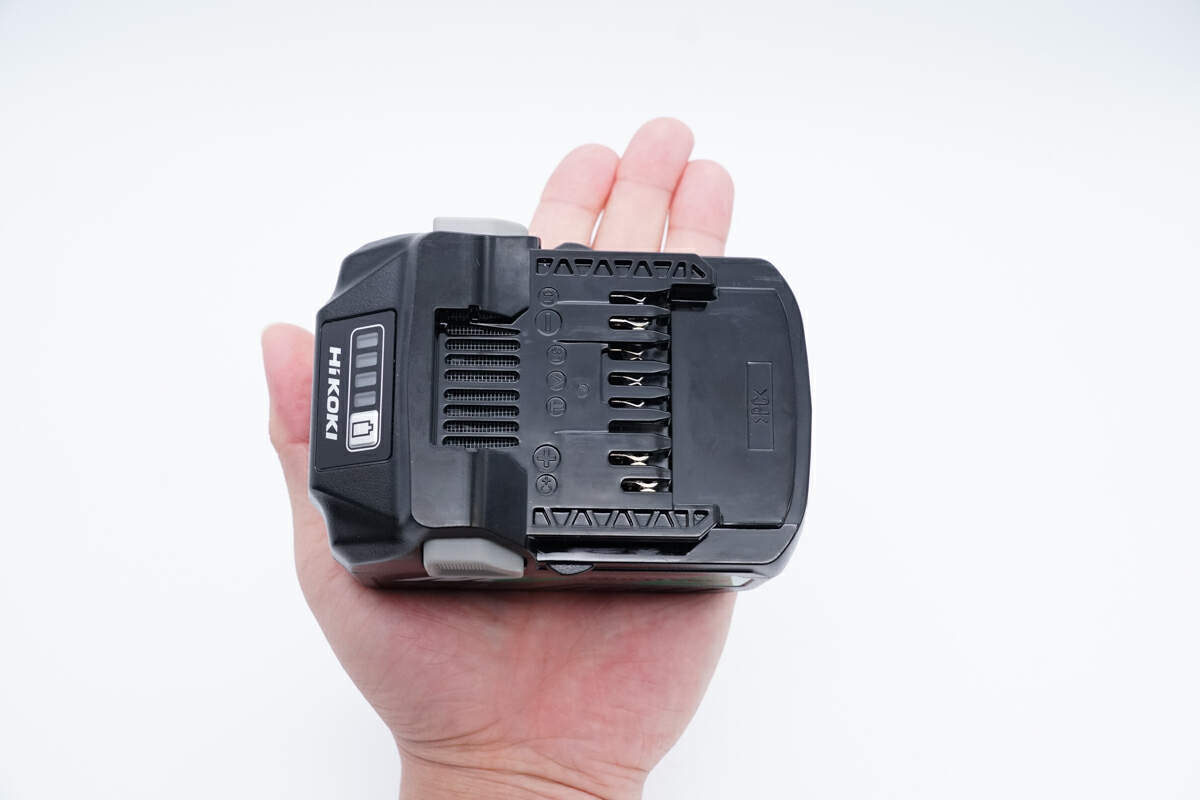

放在成年人手中感受下大小。

HiKOKI 2500mAh电动工具电池包拆解

接下来一起来看下它的内部结构和用料。

将电池包的外壳螺丝拧下，拆下底座。

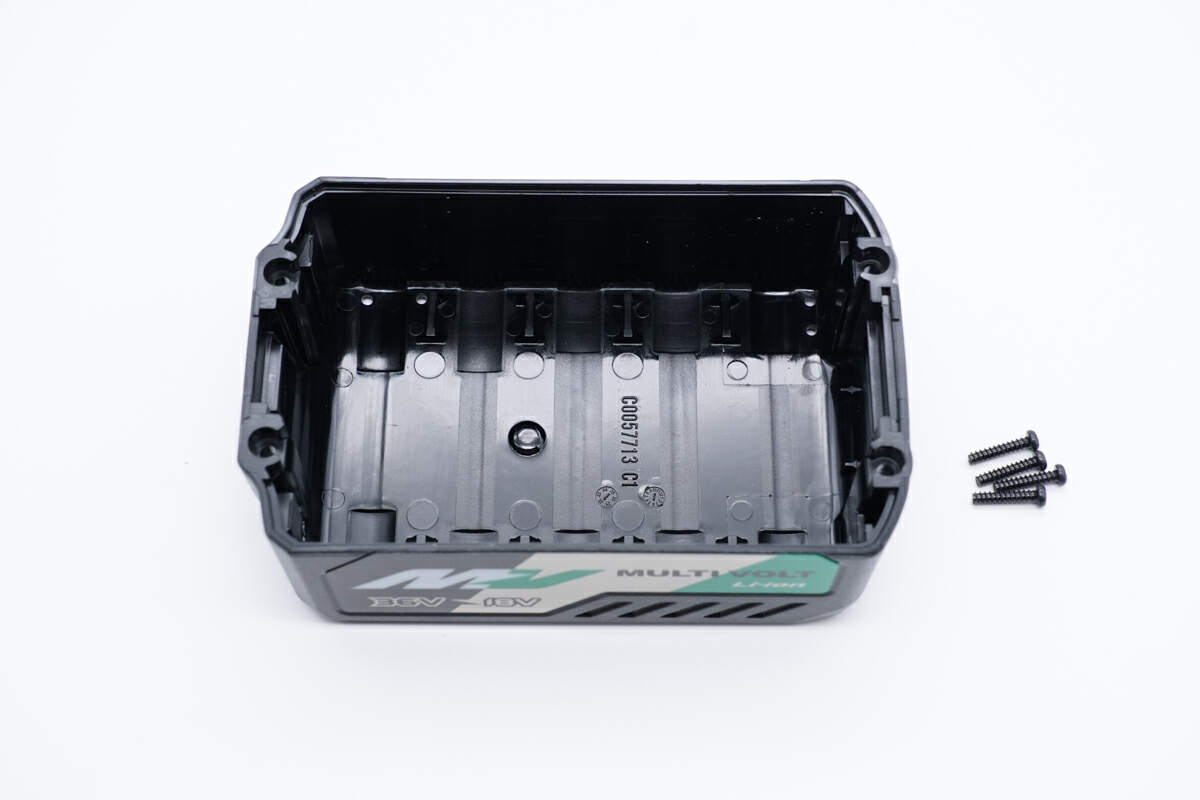

底座内部结构一览。

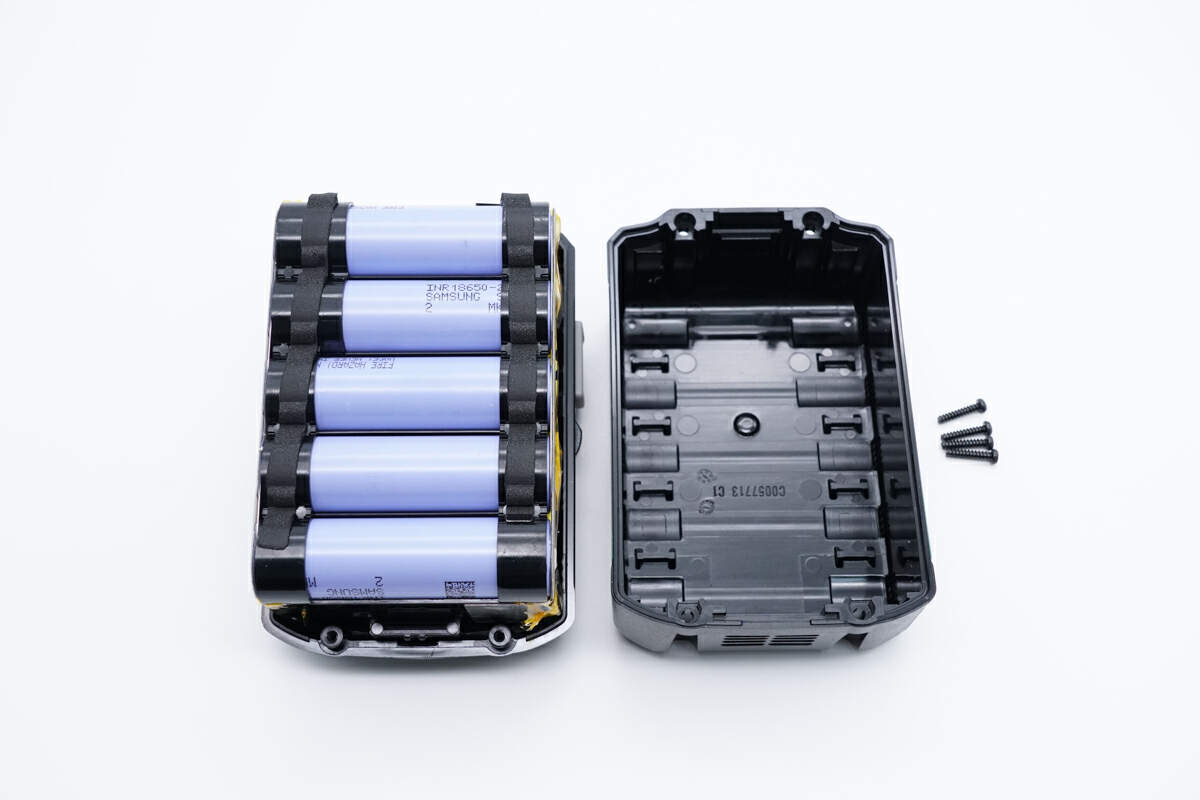

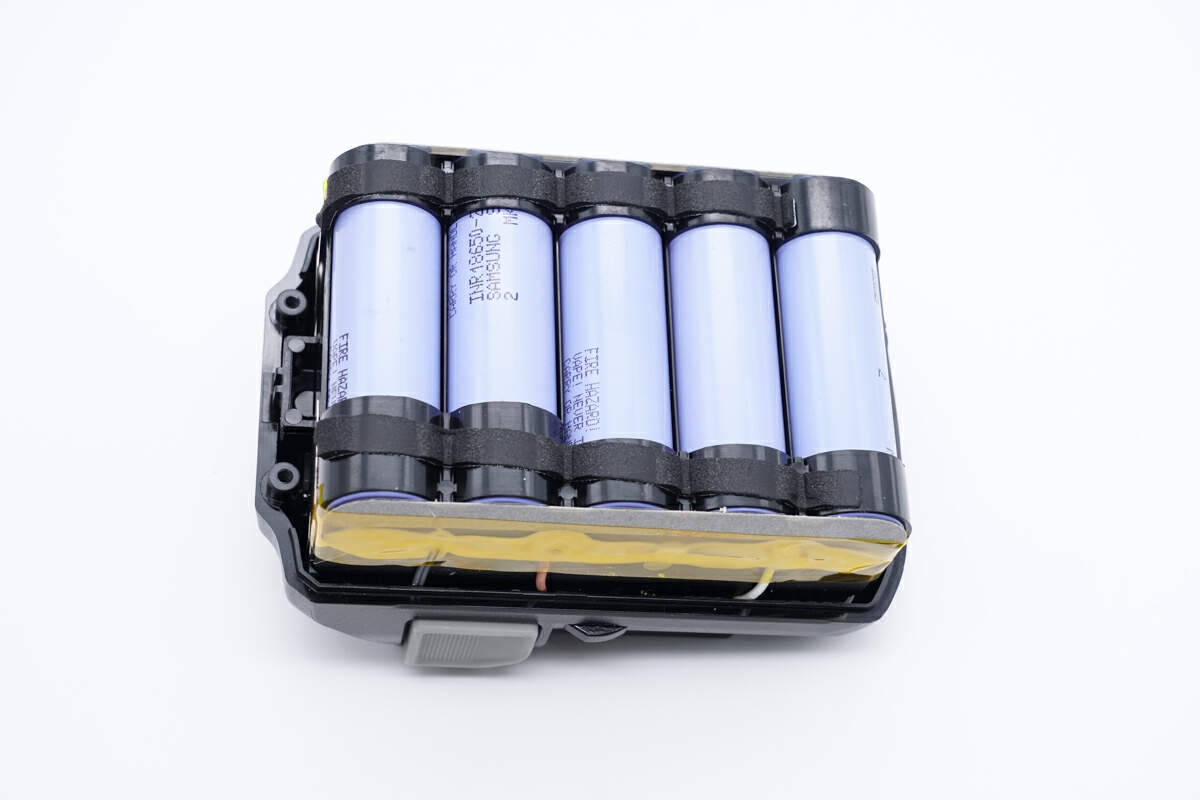

底盖拆完后，露出下方的电池组。

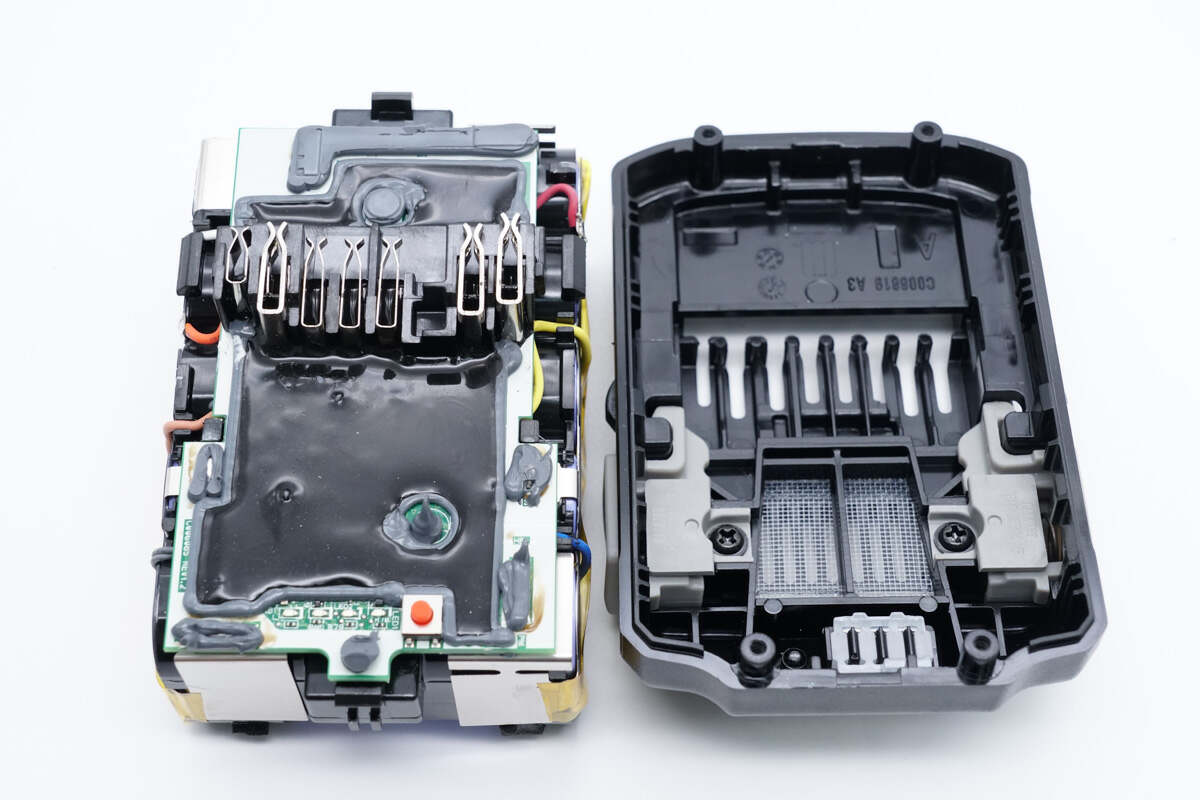

继续拆解，将外壳盖板拆下。

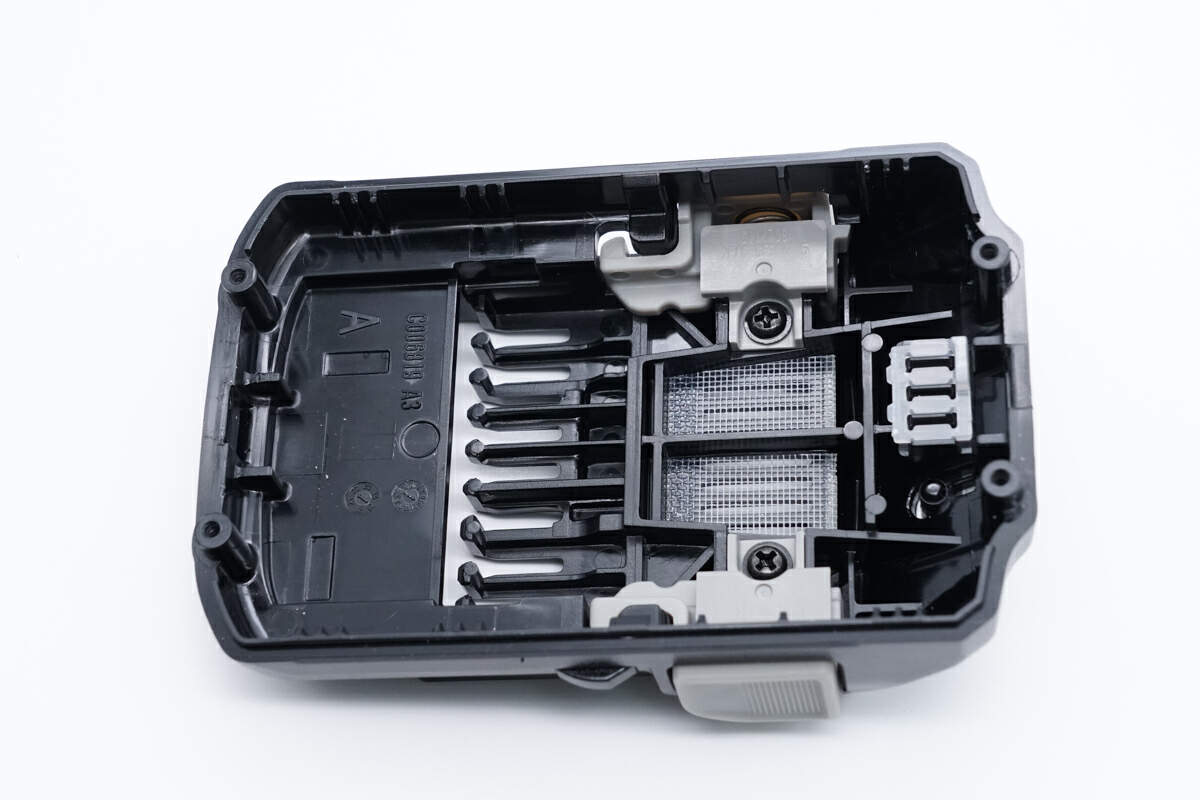

盖板内部结构一览。两侧的按钮用螺丝固定，中间的散热孔内部还覆盖一层滤网防尘。最右端可见连接LED灯珠的导光材料。

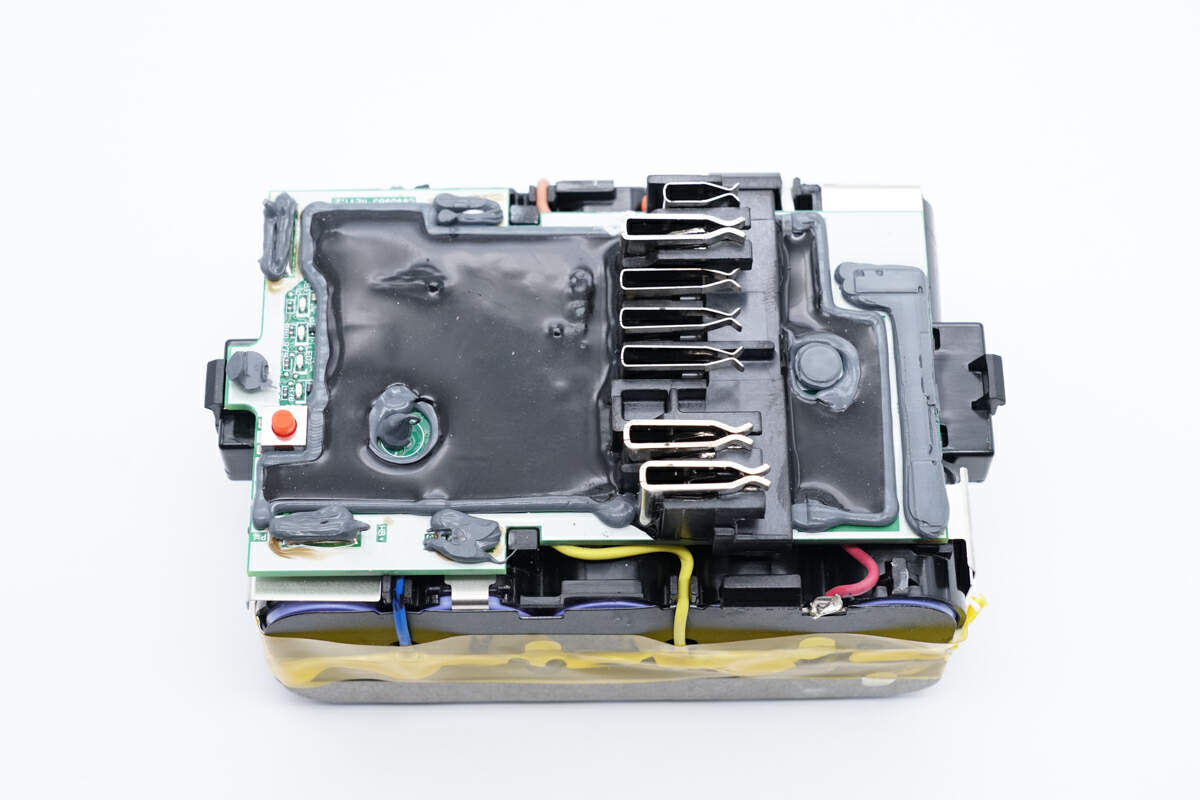

来看PCBA模块和电池组结构。电池组用黑色塑料支架包裹，PCBA模块用螺丝固定在黑色塑料支架上，并打胶散热。

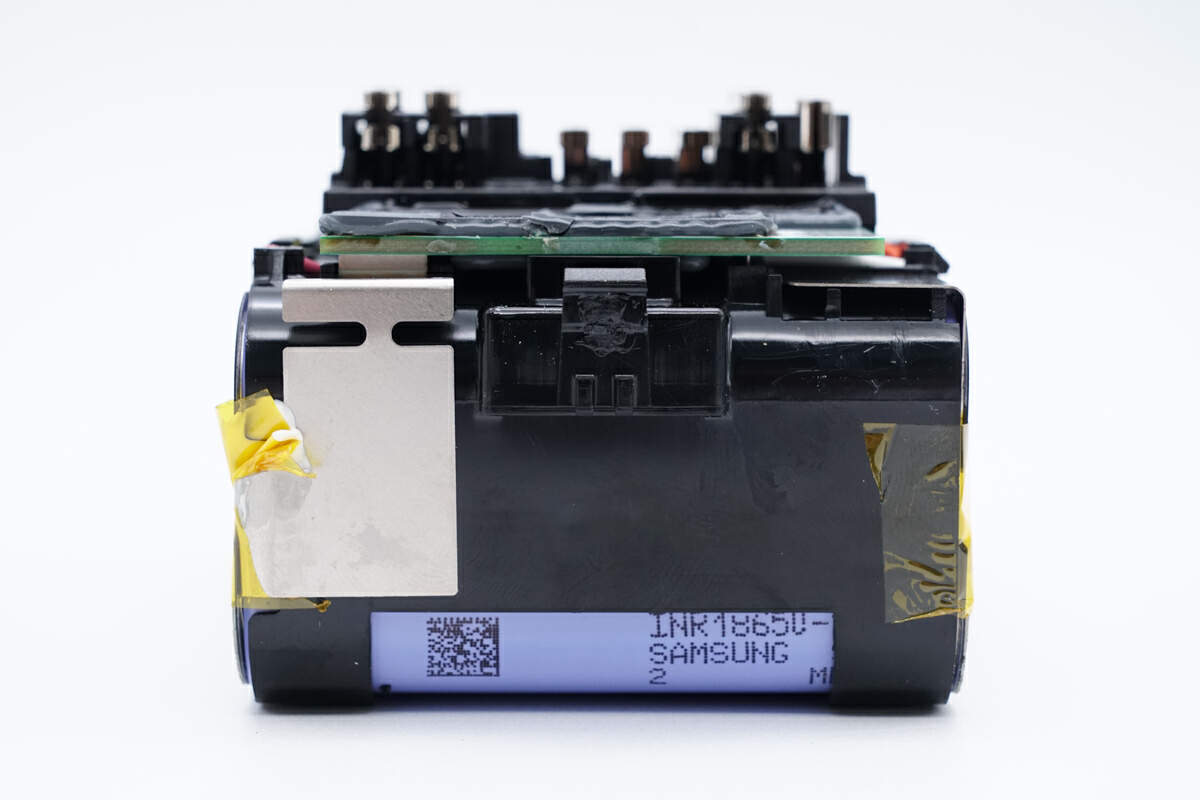

正面底部透出电芯喷码，可以了解电池详情，我们后面详述，此处不表。侧方可见镍片连接电池组极耳的镍片。

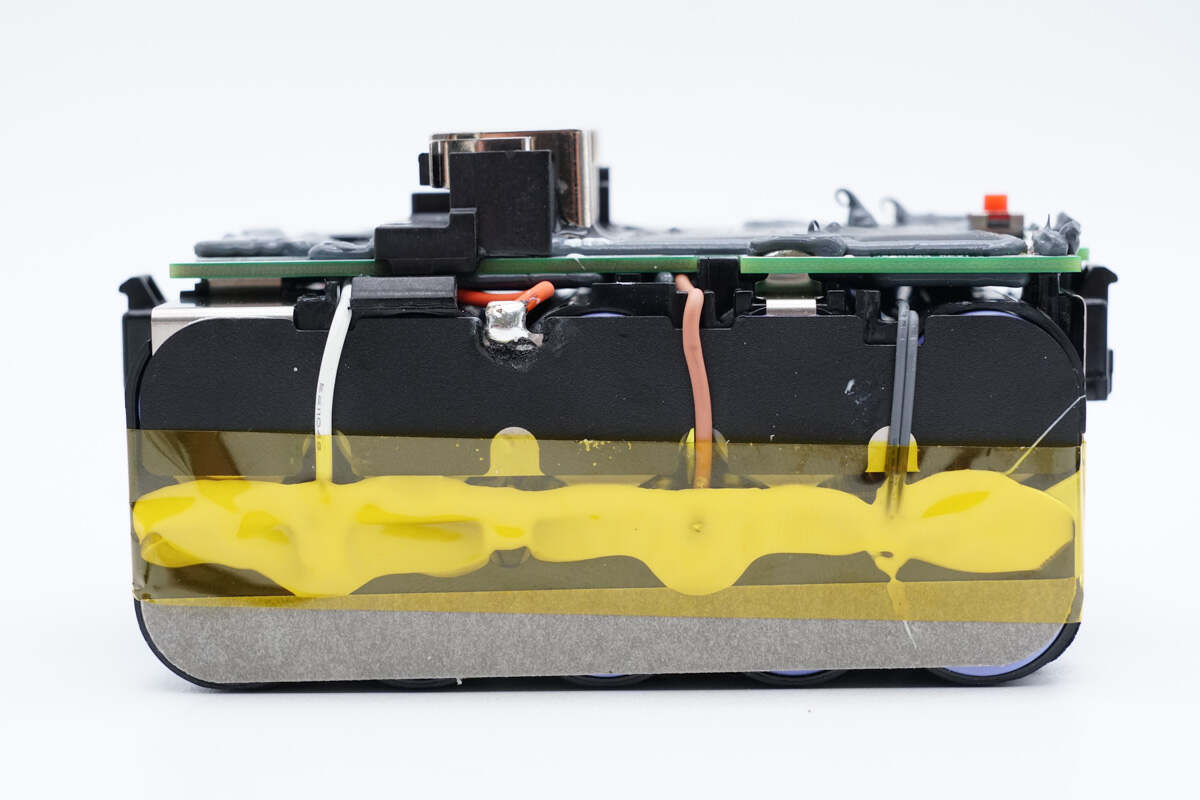

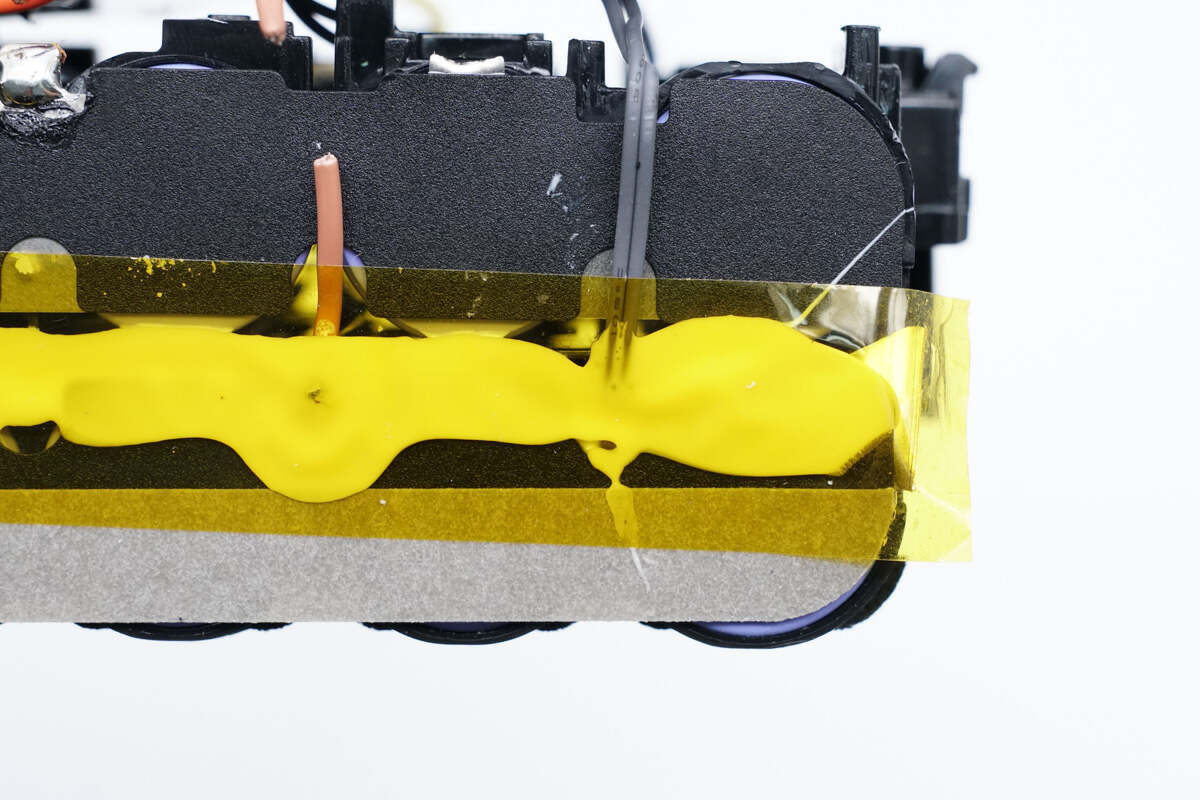

电池组一侧贴黑色胶布绝缘，可见连接导线和热敏电阻，被打胶固定。最外层再贴一层高温胶带将导线粘紧。

热敏电阻打胶固定特写。

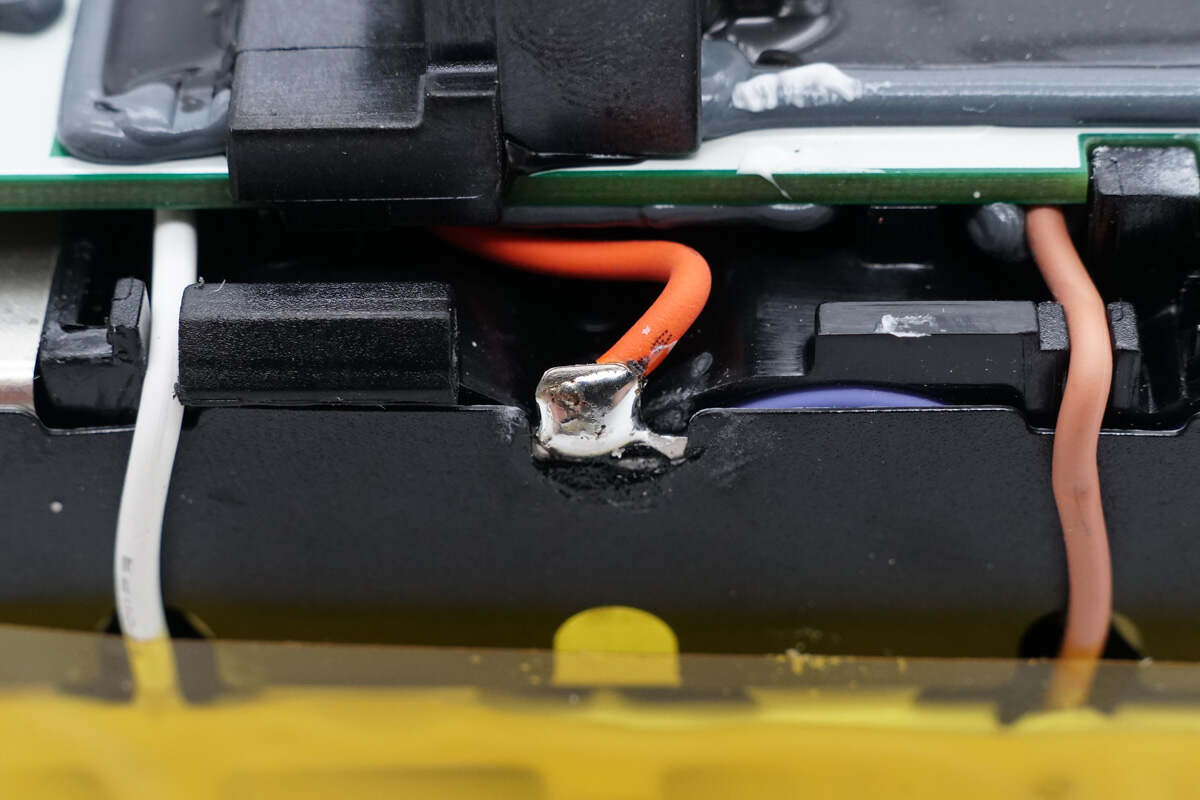

导线焊点特写。

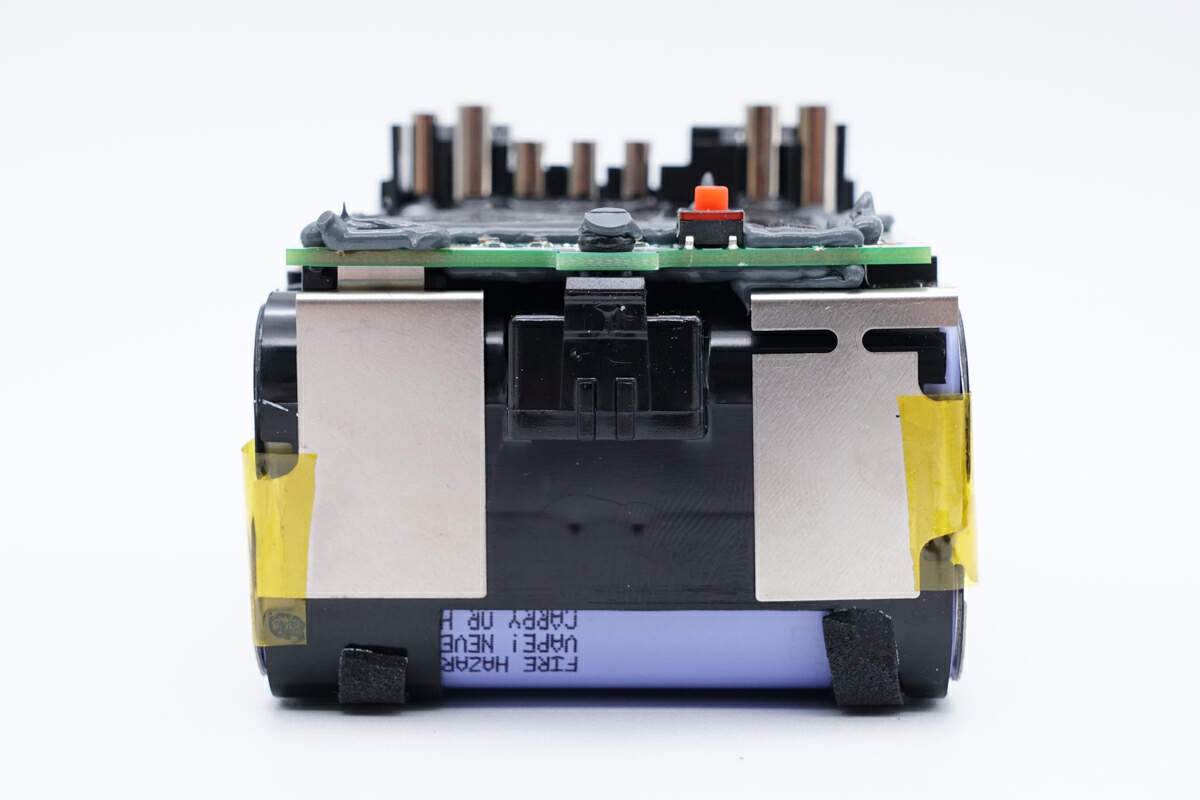

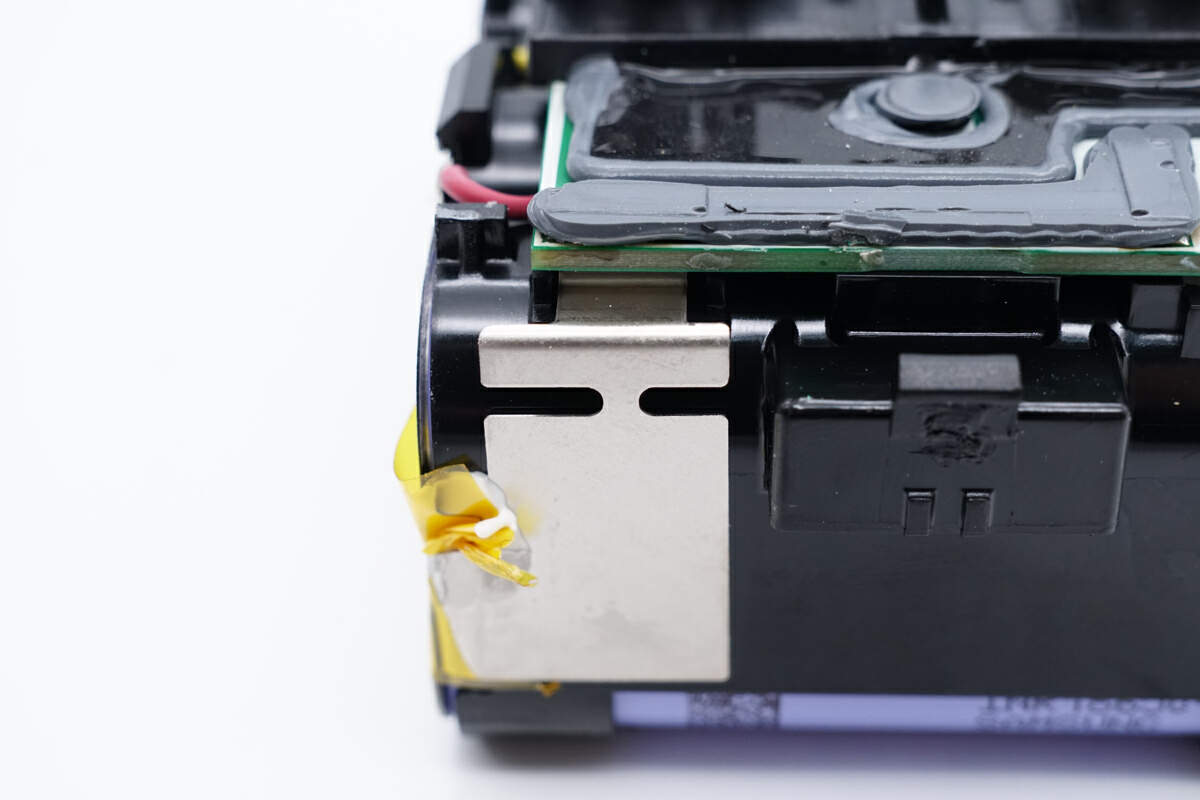

连接电芯极耳的镍片特写，另一端焊接PCBA模块。

背面同样可见两块镍片。

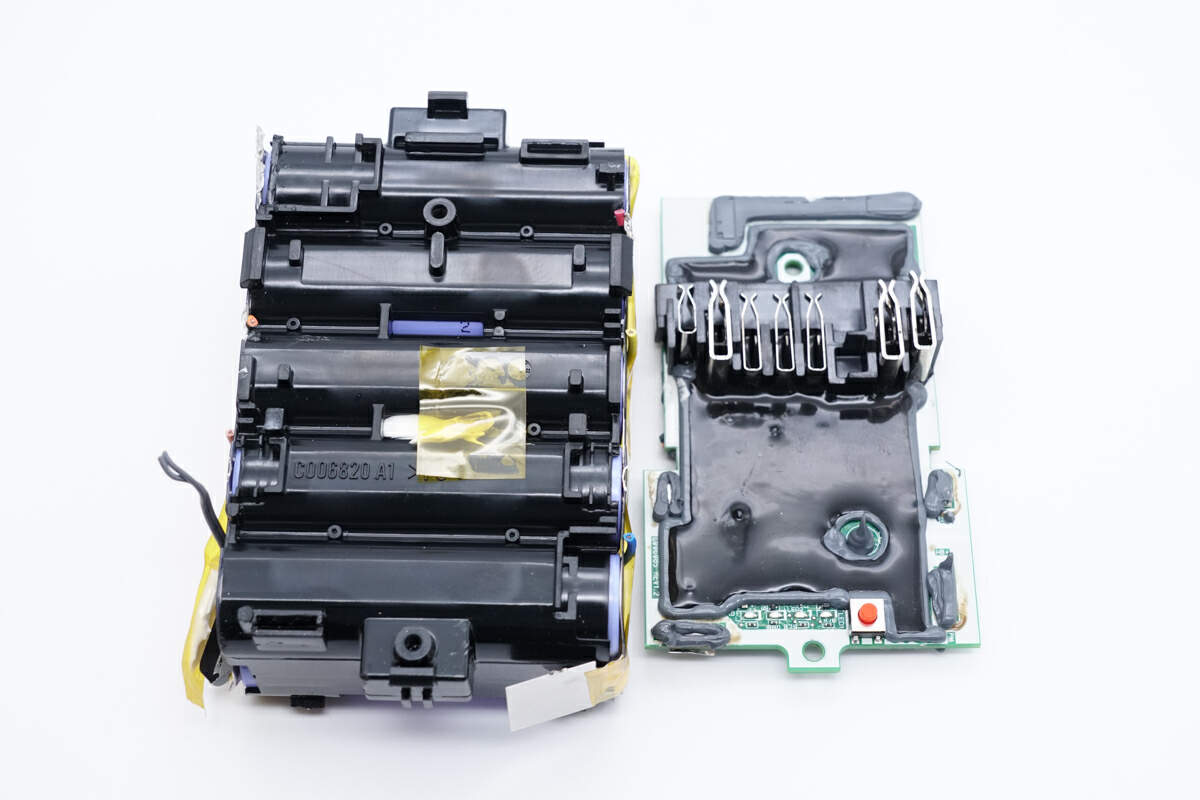

继续拆解，将PCBA模块分离出来。

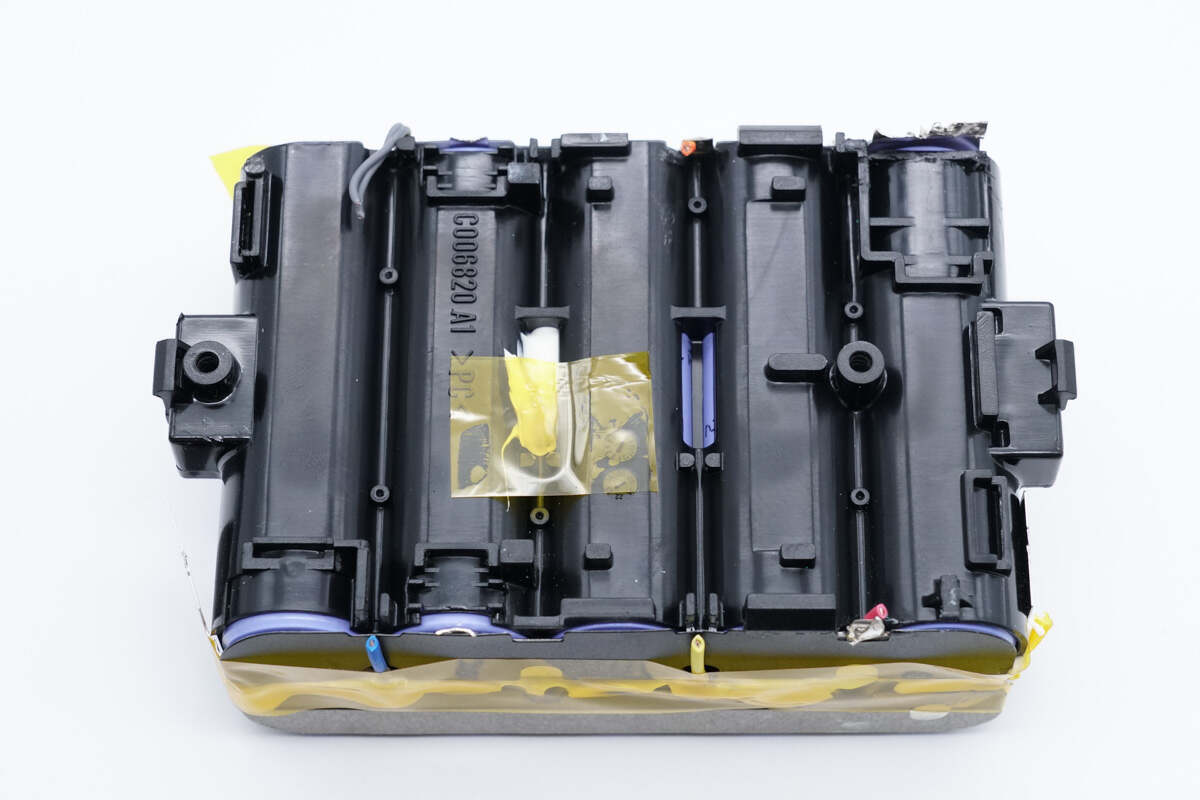

来看电池组结构，

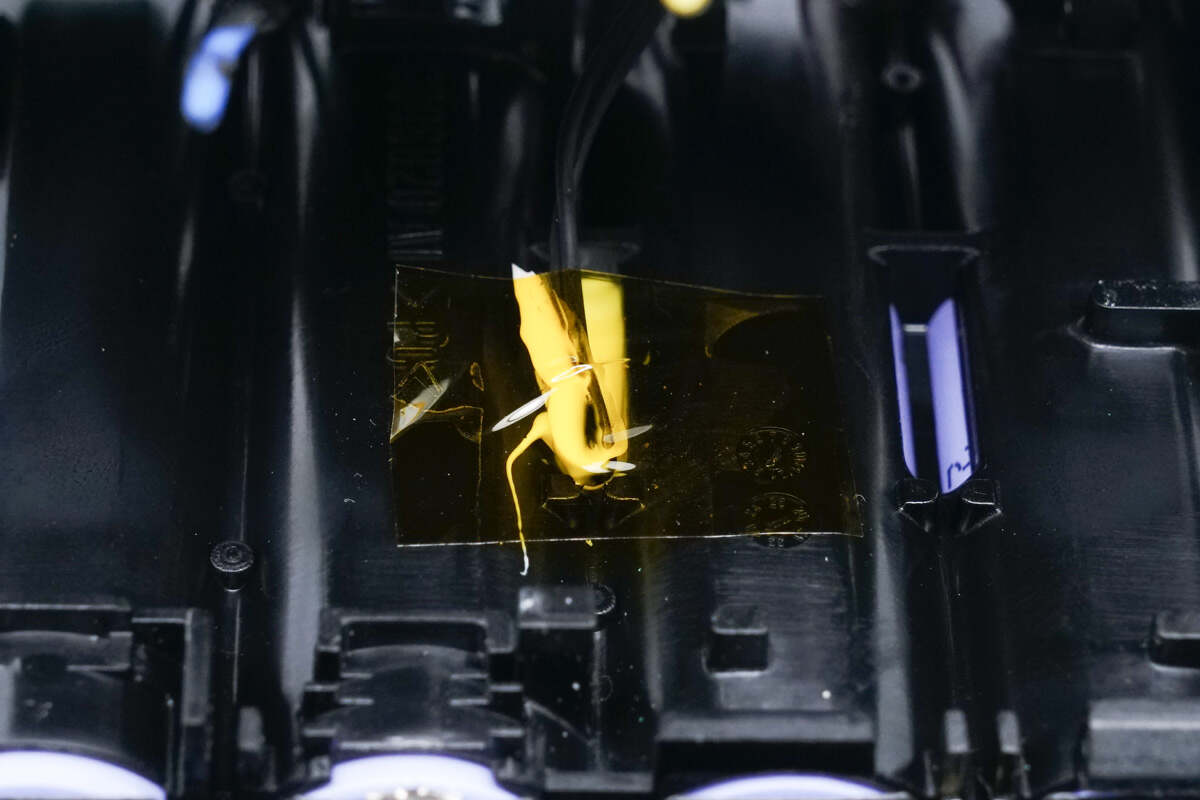

电池组顶部还有一颗热敏电阻被打胶加固，固定在电芯缝隙间。

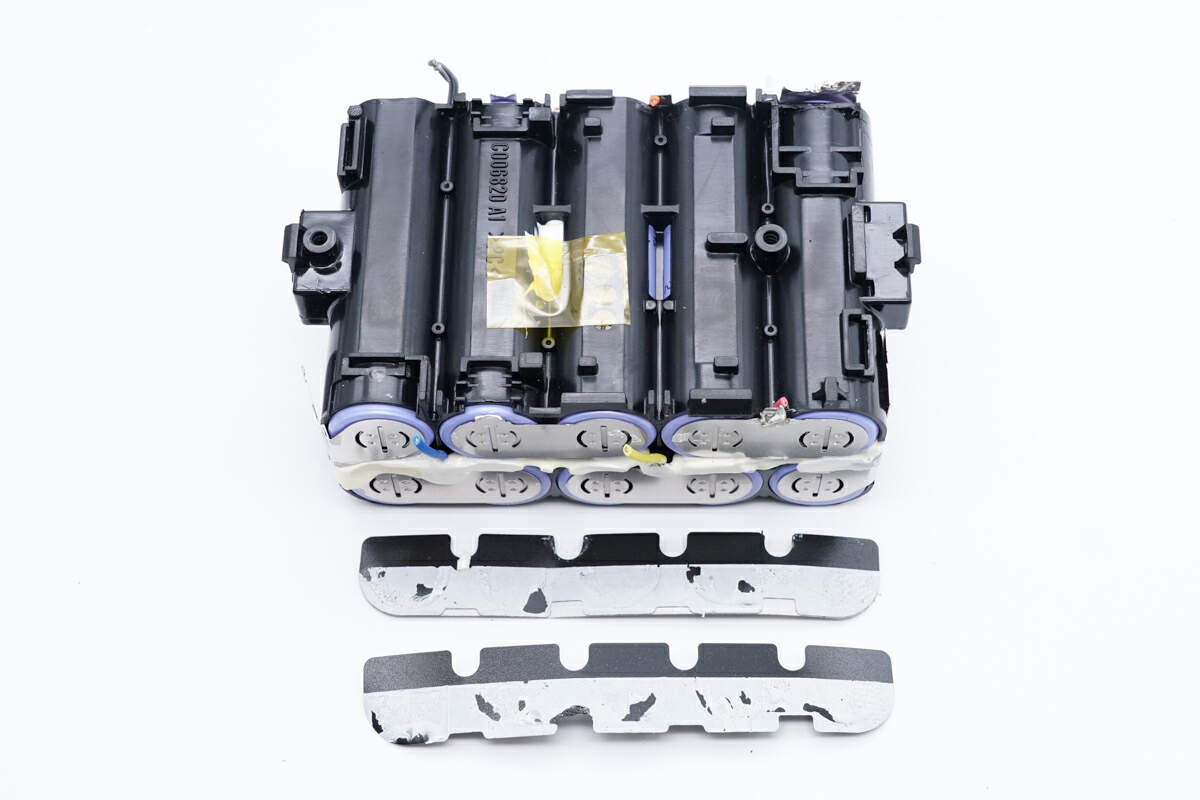

撕下两侧的绝缘胶布，来看电池组的连接结构。

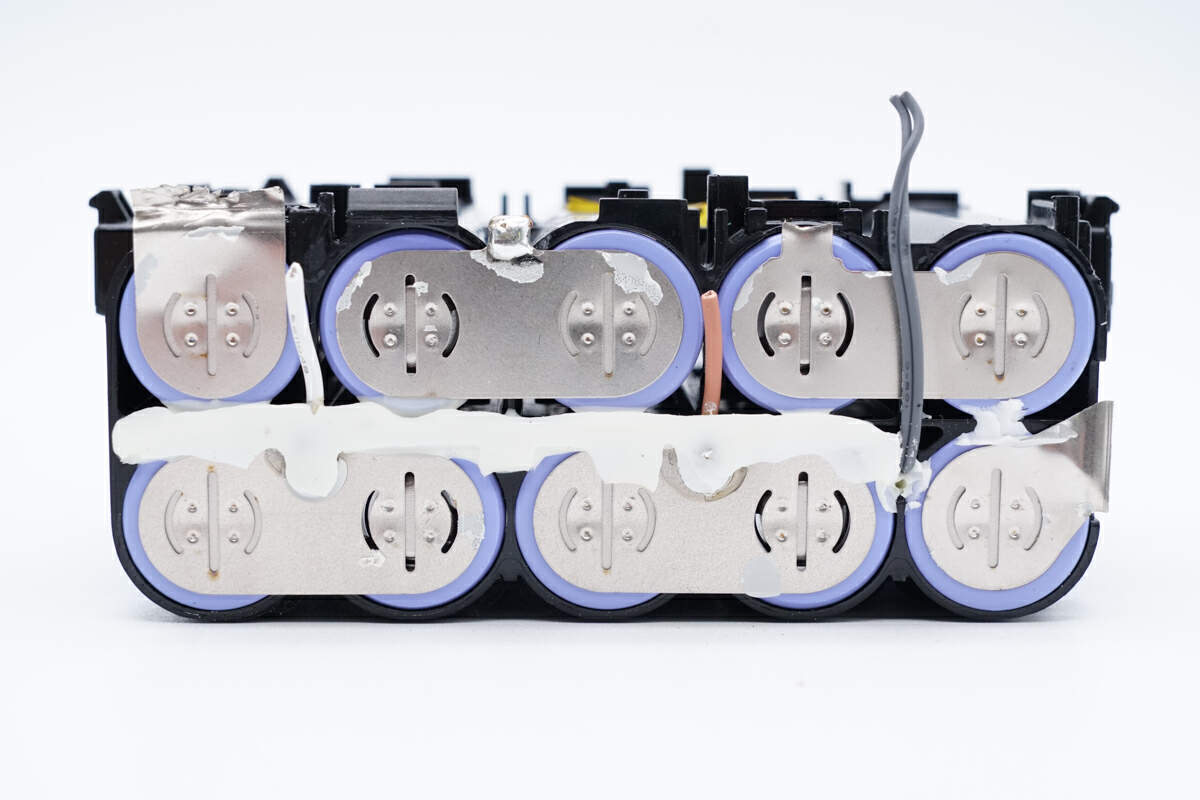

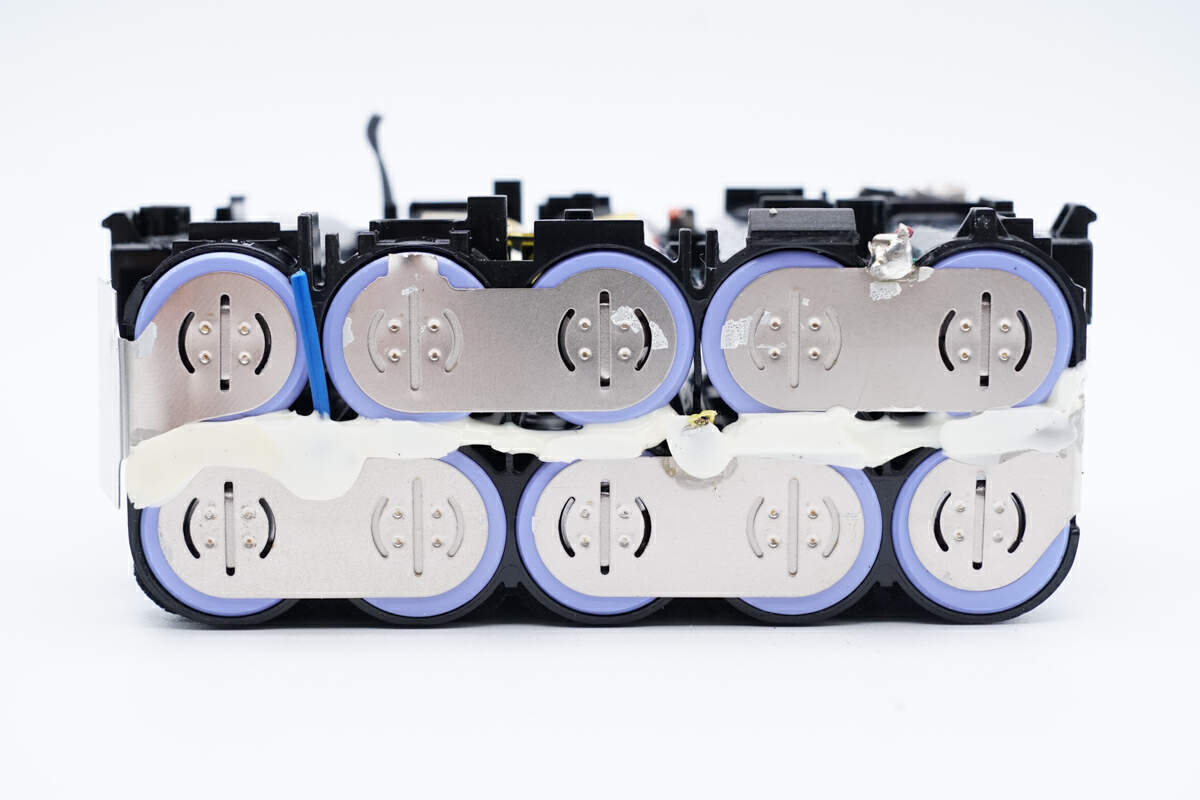

电池组的极耳用镍片点焊连接，通过连接结构，电池组由10节电芯串联而成。

另一侧连接结构一览。

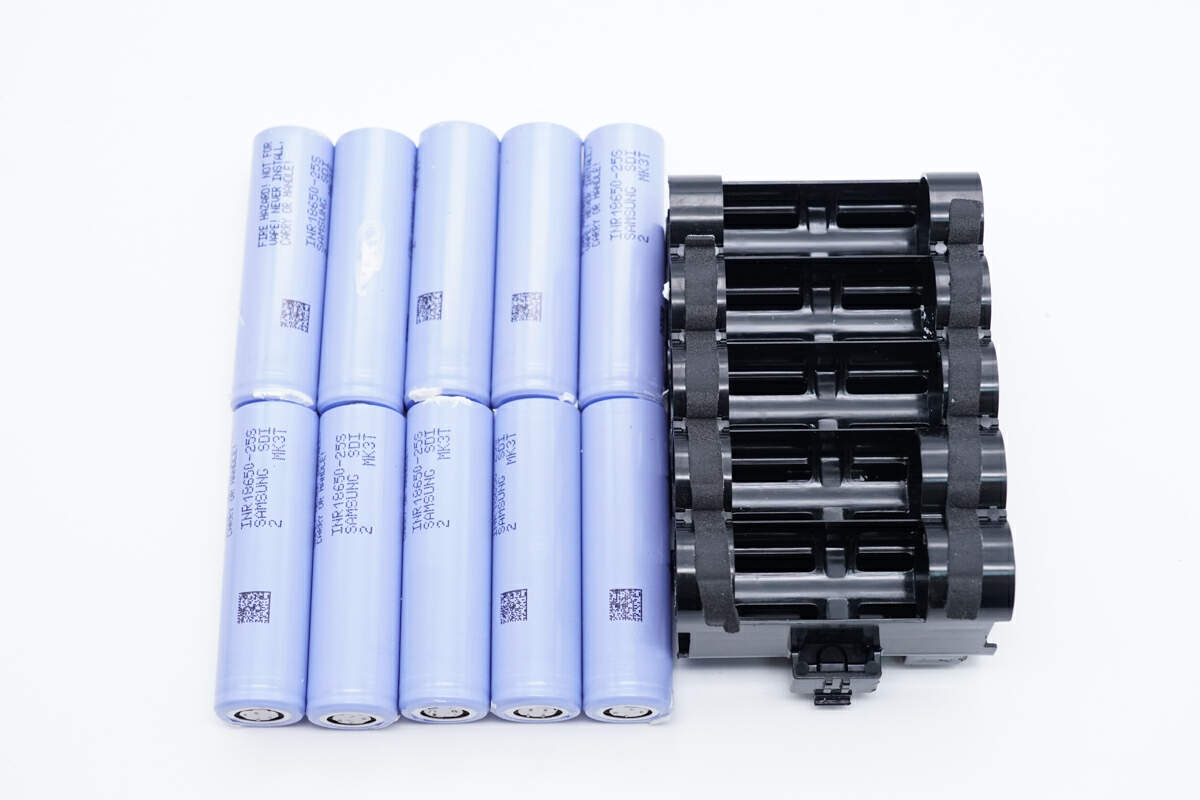

断开镍片连接，将10节电芯从塑料支架中取出。

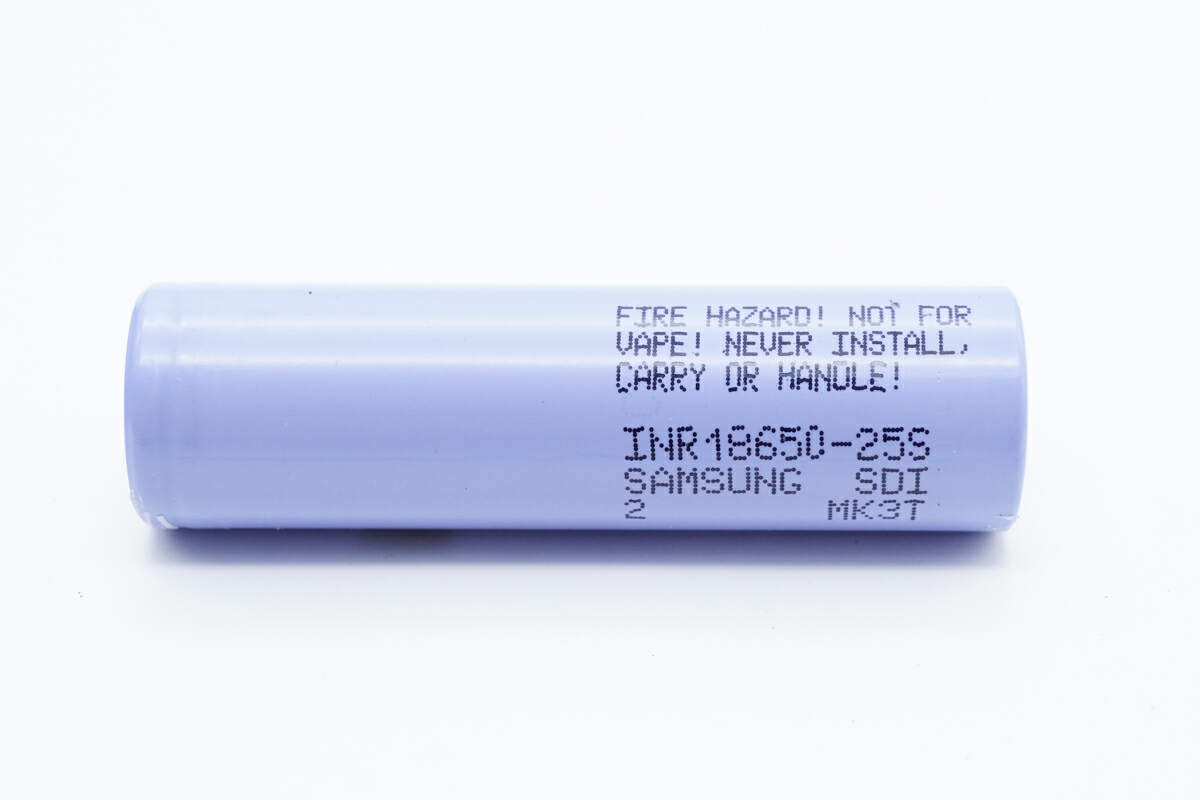

电芯喷码特写，来自三星SDI的高倍率电芯，型号INR18650-25S，标称容量2500mAh，额定电压: 3.6V，充电截止电压4.2V，最大充电电流4A，最大放电电流35A。

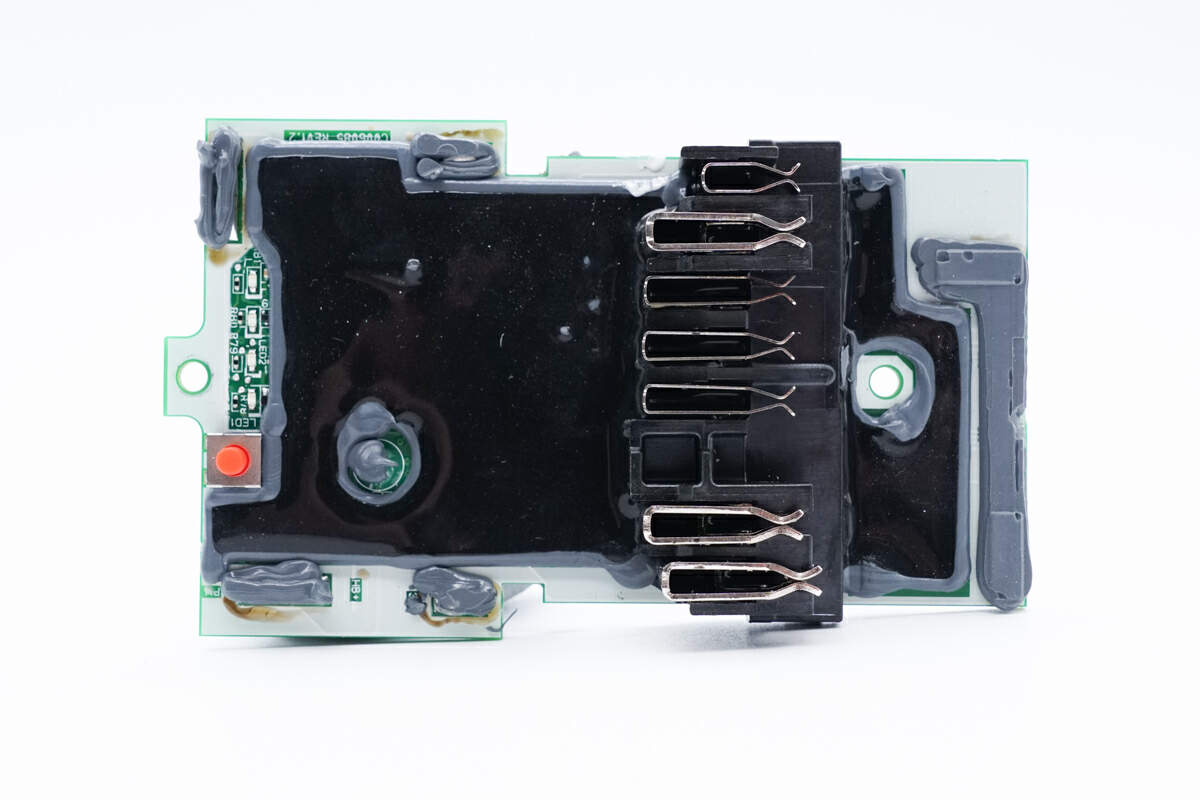

再来看PCBA模块，PCBA模块表面涂满硅胶散热。

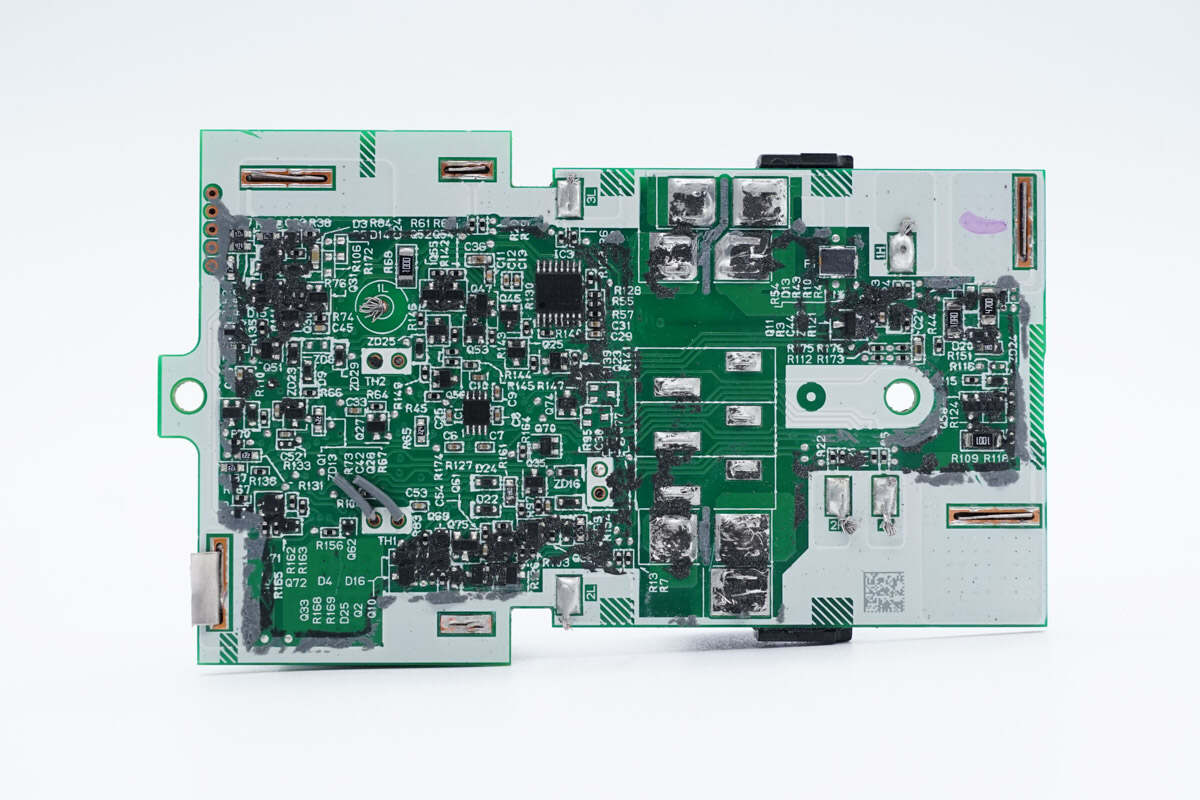

将表面硅胶清理干净，露出PCBA全貌，从左至右可见插座，电池保护管和电池管理芯片，最右侧为LED灯珠和电源按钮。

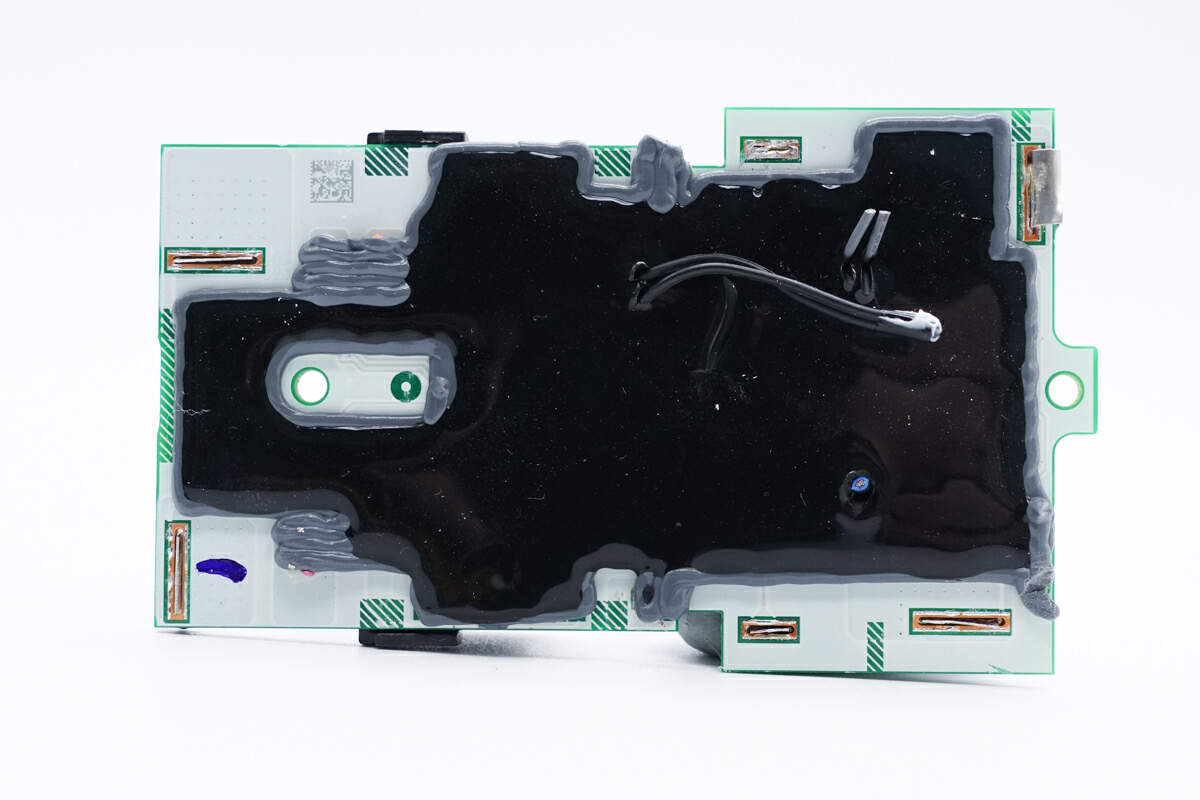

PCBA模块另一面同样涂满散热硅胶。

将硅胶清理掉，从左至右可见电流均衡电路，然后是电池保护管，中上方是一颗电池保护芯片。

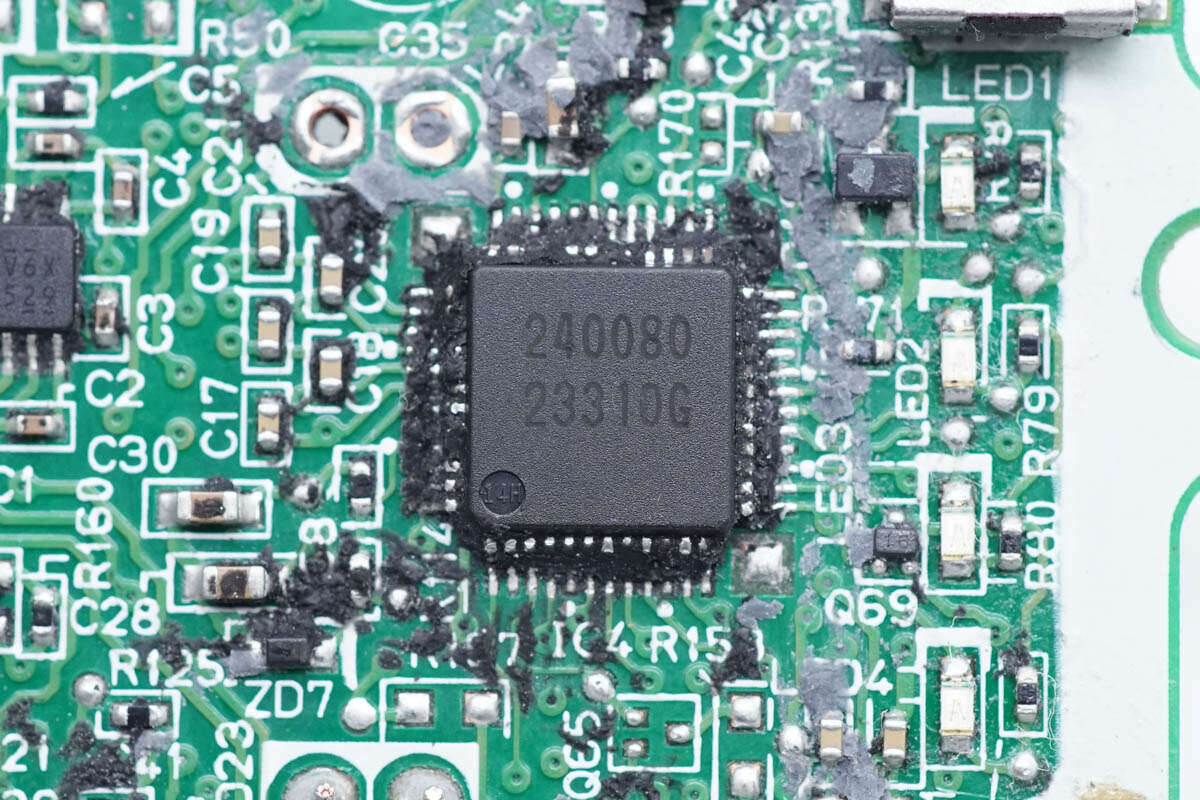

电池电量计IC特写，RAJ240080 是瑞萨的一款锂离子电池电量计 IC （FGIC），由单个封装的 MCU 器件和 AFE 器件组成。 配备多种电池管理功能和瑞萨电子 RL78 CPU 内核，具有多种低功耗模式，能够在超低功耗运行中实现高性能。

RAJ240080 电量计 IC 的控制固件存储在嵌入式闪存中，以控制附加的嵌入式模拟电路和数字电路，以进行电池电压/电流/温度测量、剩余容量估算、过流/电压/温度保护和其他电池管理操作。 采用QFP-48封装。

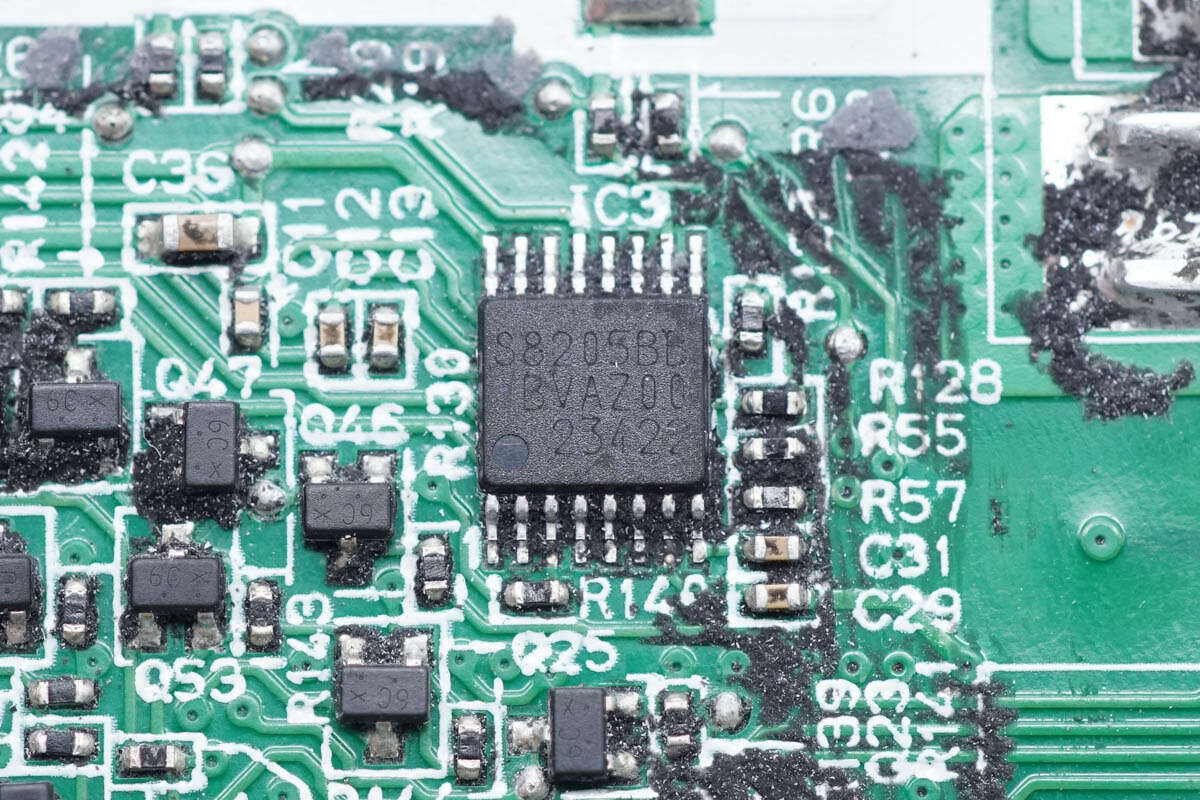

电池组保护芯片特写，来自ABLIC艾普凌科，型号S-8205A/B。S-8205A/B 系列内置有高精度电压检测电路和延迟电路，可单品监视4 节或5 节串联锂离子可充电电池的状态。最适合于锂离子可充电电池的过充电、过放电和过电流的保护。采用16-Pin TSSOP封装。

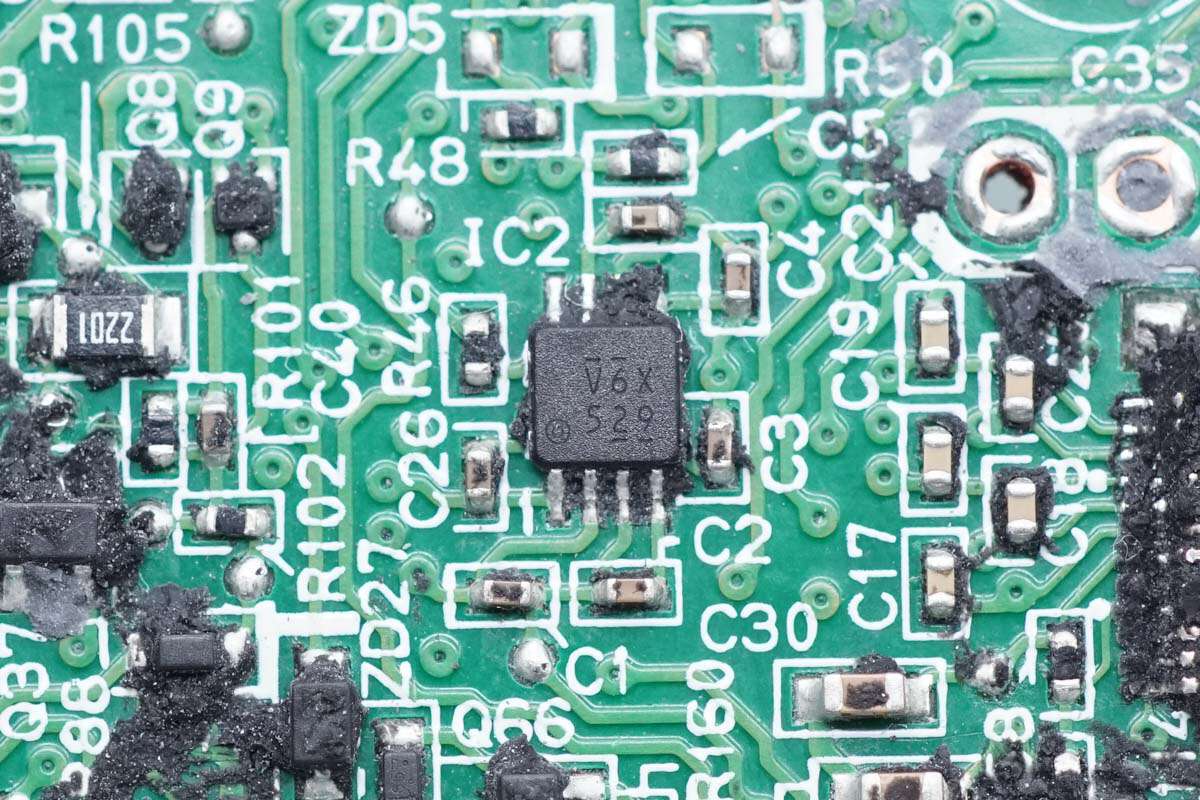

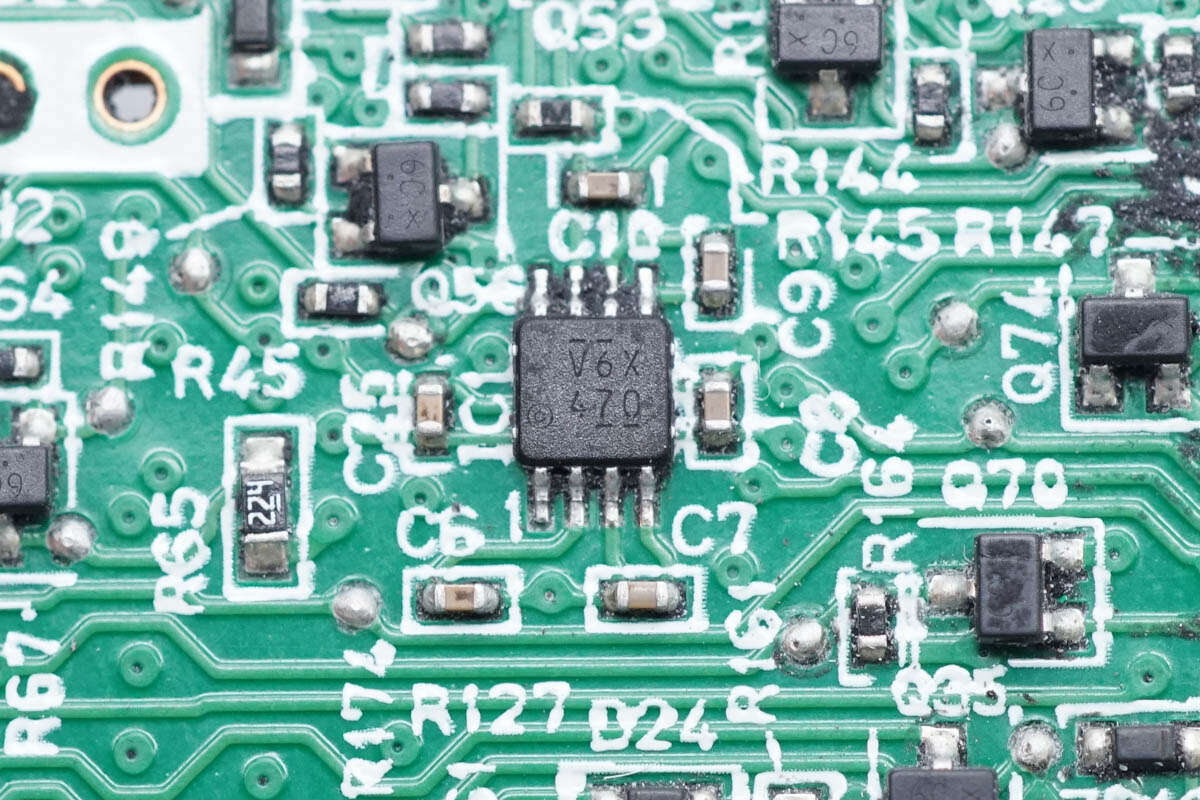

丝印V6X的电池保护管特写。

同型号电池保护管特写。

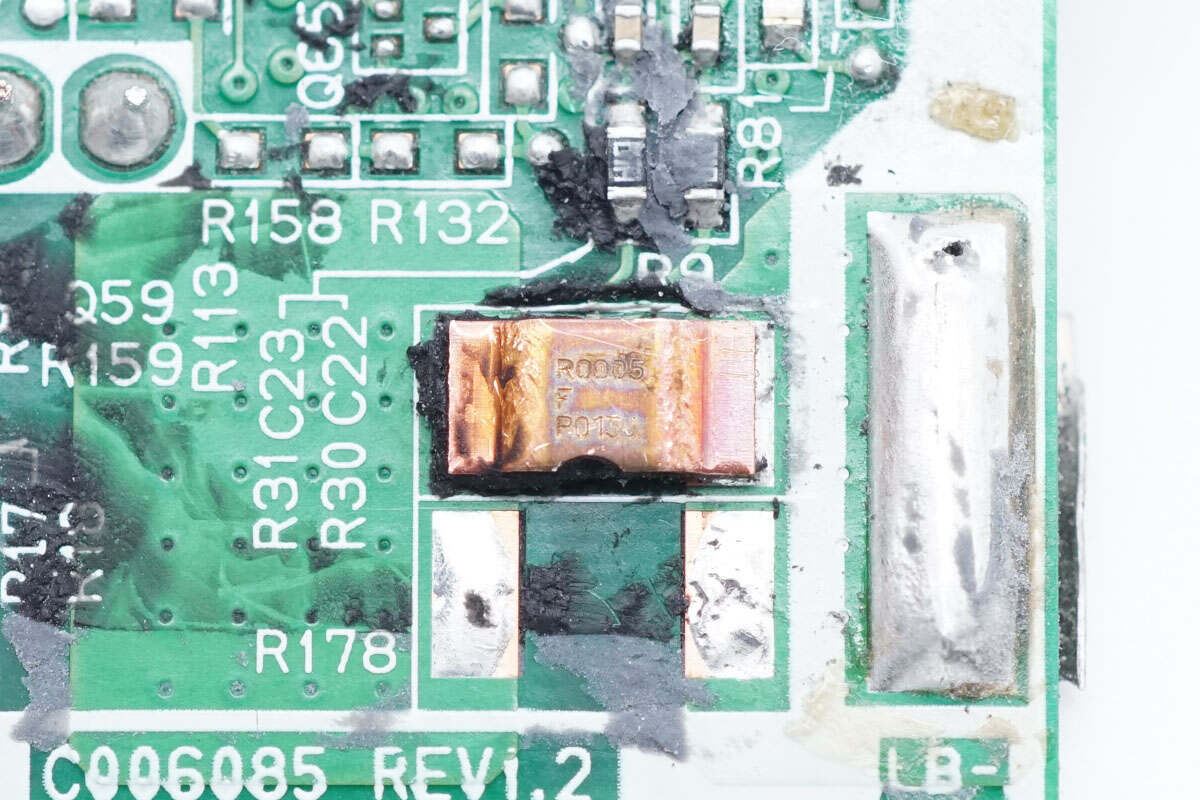

0.6mΩ检流电阻特写。

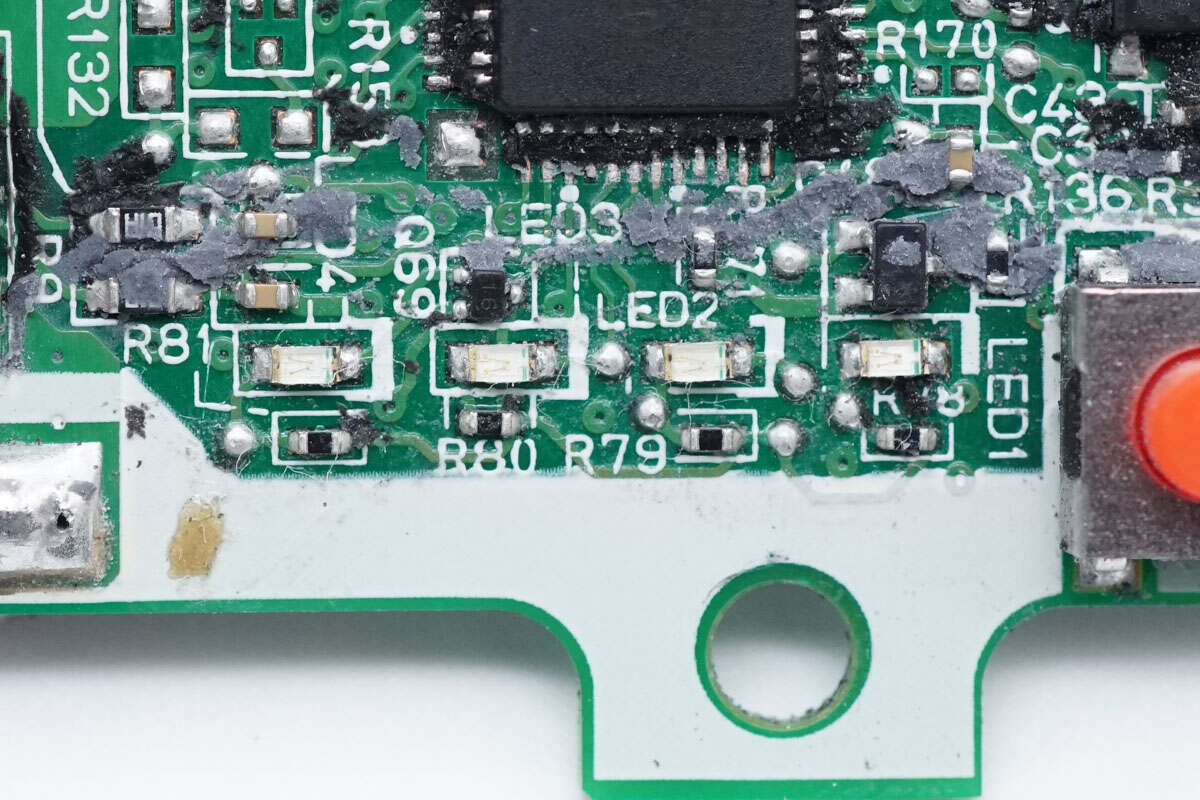

四颗LED灯珠特写。

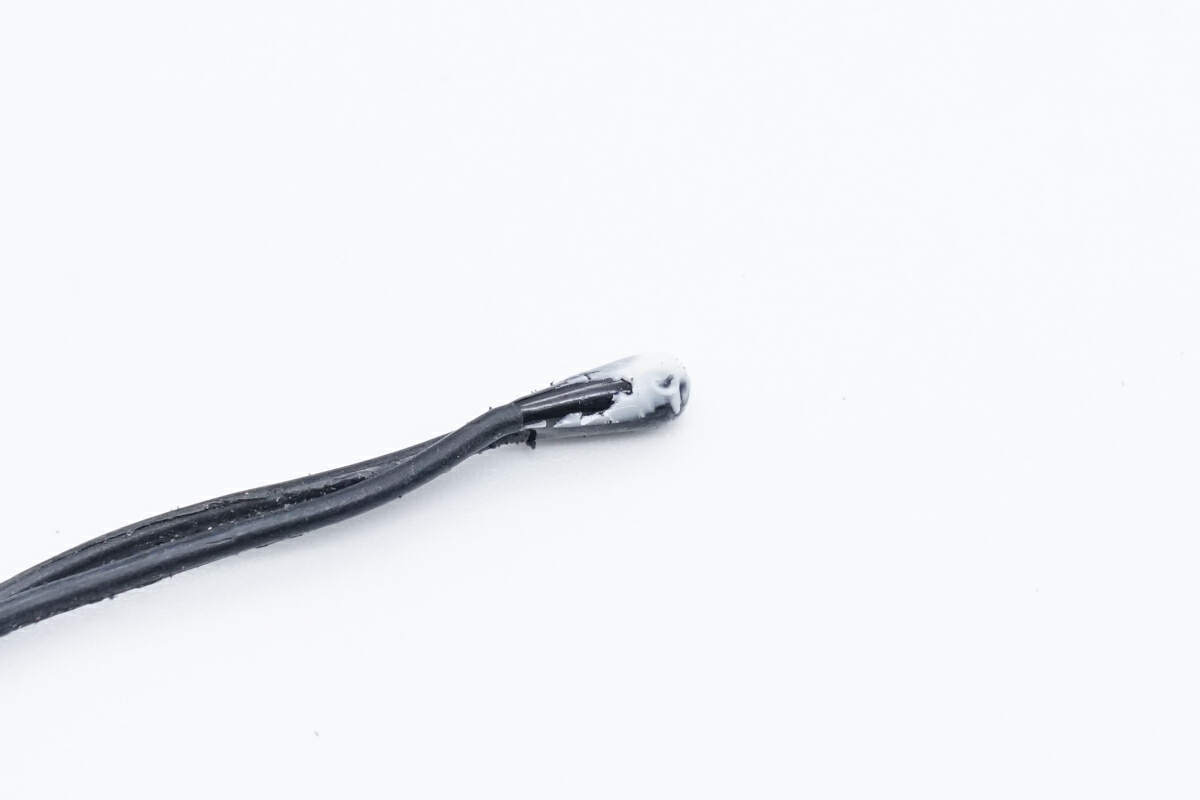

热敏电阻特写，用于电池组温度监测，进行过温保护。

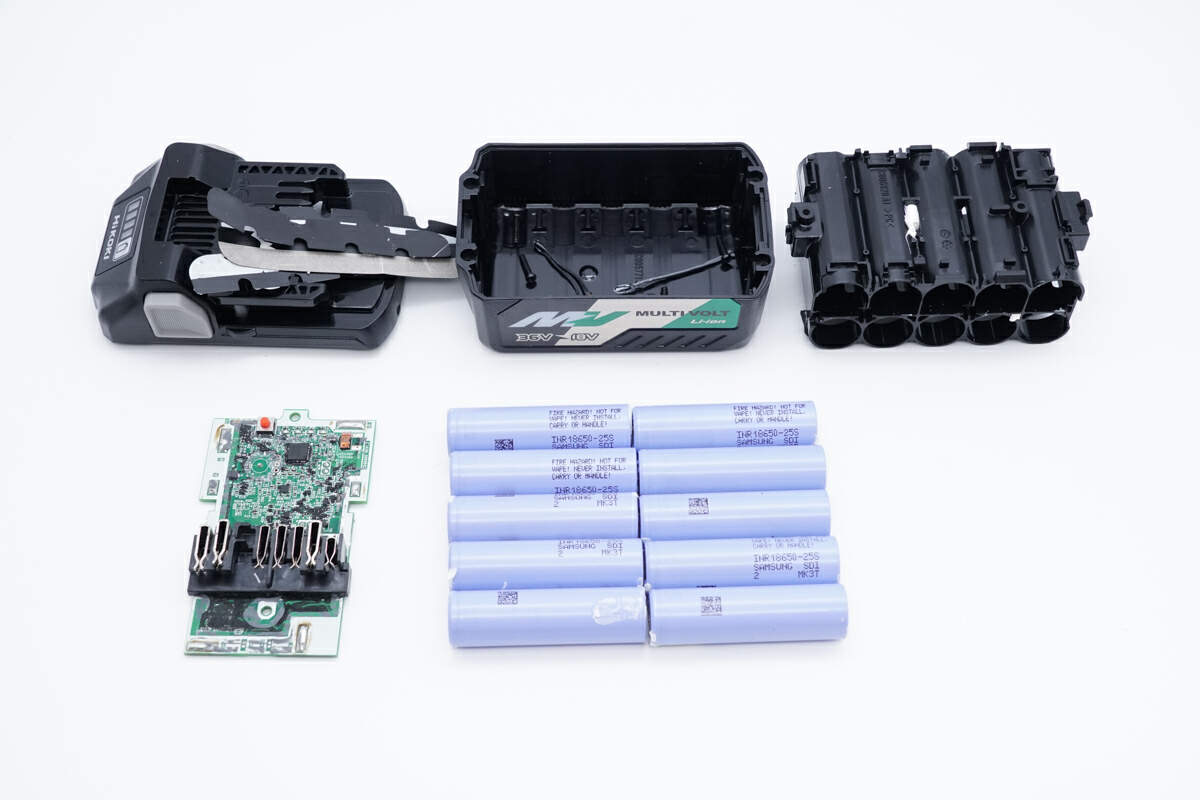

全部拆解完毕，来张全家福。

电池交易网总结

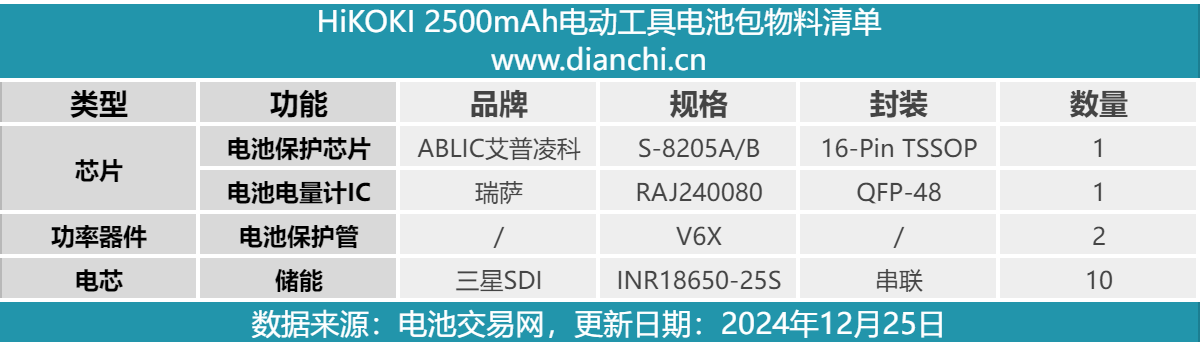

最后附上HiKOKI 2500mAh电动工具电池包的核心器件物料清单，方便大家查阅。

HiKOKI 电动工具电池包标称容量2500mAh，并能提供18V和36V两档工作电压，适配HiKOKI的强力电动工具，如工业级电锤、电钻等类别。采用优质PC外壳耐摔防火，可以手持电池包，边充边用非常方便。

内置10节三星 SDI动力电池，串联成组，配备瑞萨电量计ICRAJ240080进行电池组管理和计量，RAJ240080由单个封装的 MCU 器件和 AFE 器件组成。此外，还配备艾普凌科电池组保护芯片S-8205A/B，进行电池组保护。

电池组用全方位抗冲支架保护固定，内部导线连接处、重要器件多处打胶，PCBA模块上覆盖散热硅胶，电池组周边均贴有绝缘纸，保护措施到位。
