前言

充电头网近期拿到了OPPO发布一款磁吸移动电源 ，该磁吸移动电源标称容量5000mAh，采用银白色卡片状设计，无线充模块支持10W快充，此外还搭载一个USB-C接口，支持10W输出和12W输入，配备电源开关键和LED指示灯进行电量显示。

通过拆解发现，其内置电池组由1块赣锋锂能的高压软包电芯构成，配备赛芯微XB7608进行电池组保护。移动电源SOC来自智融科技SW6201，支持双向快充和PD等多种主流快充协议。无线充电管理方案来自中微CMS8S6990。下面一起来看看内部结构和用料吧。

OPPO磁吸移动电源5000mAh开箱

按照惯例，先看下OPPO磁吸移动电源5000mAh的包装和外观。

包装盒灰白拼色，左上方印有“OPPO磁吸能量卡”的产品名称，中间为移动电源产品外观，左下角则为oppo品牌LOGO。

包装盒背面贴有产品特色功能、详细参数及产品条形码等信息贴纸。

产品特色功能一览。

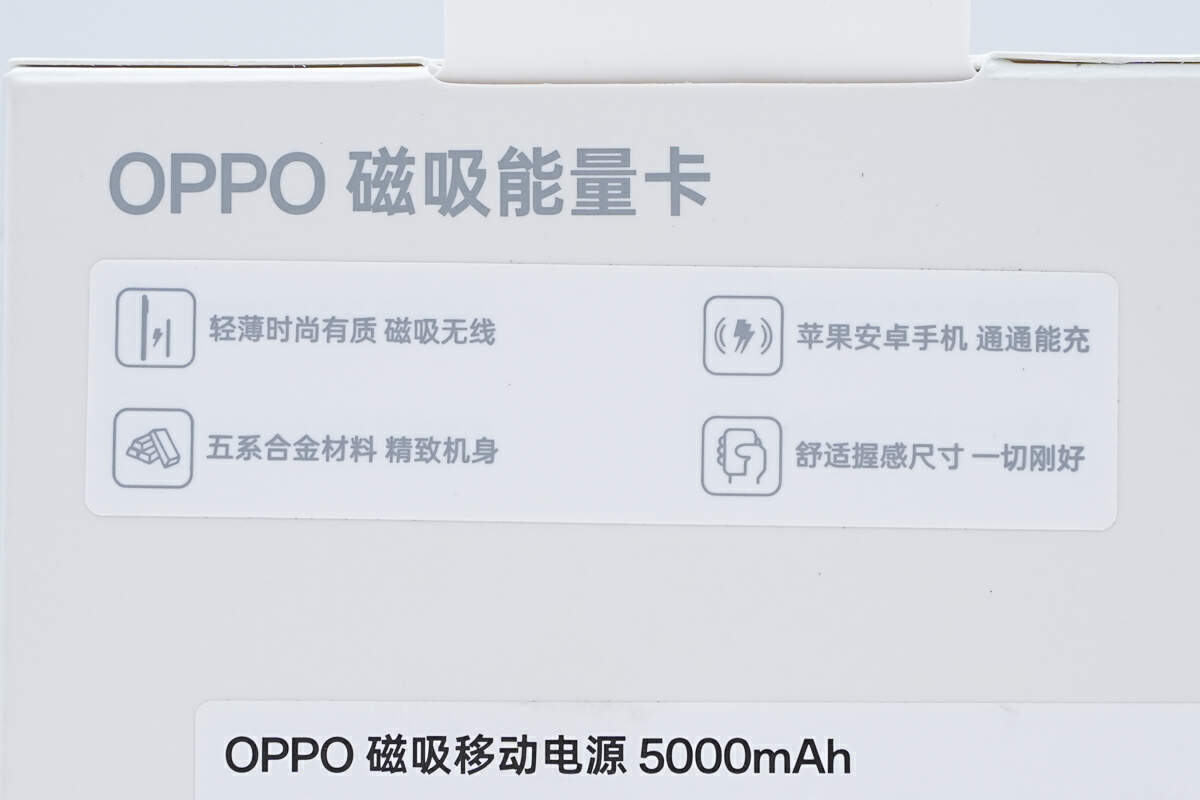

轻薄时尚优质 磁吸无线；

苹果安卓手机 通通能充；

五系合金材料 精致机身；

舒适握感尺寸 一切刚好。

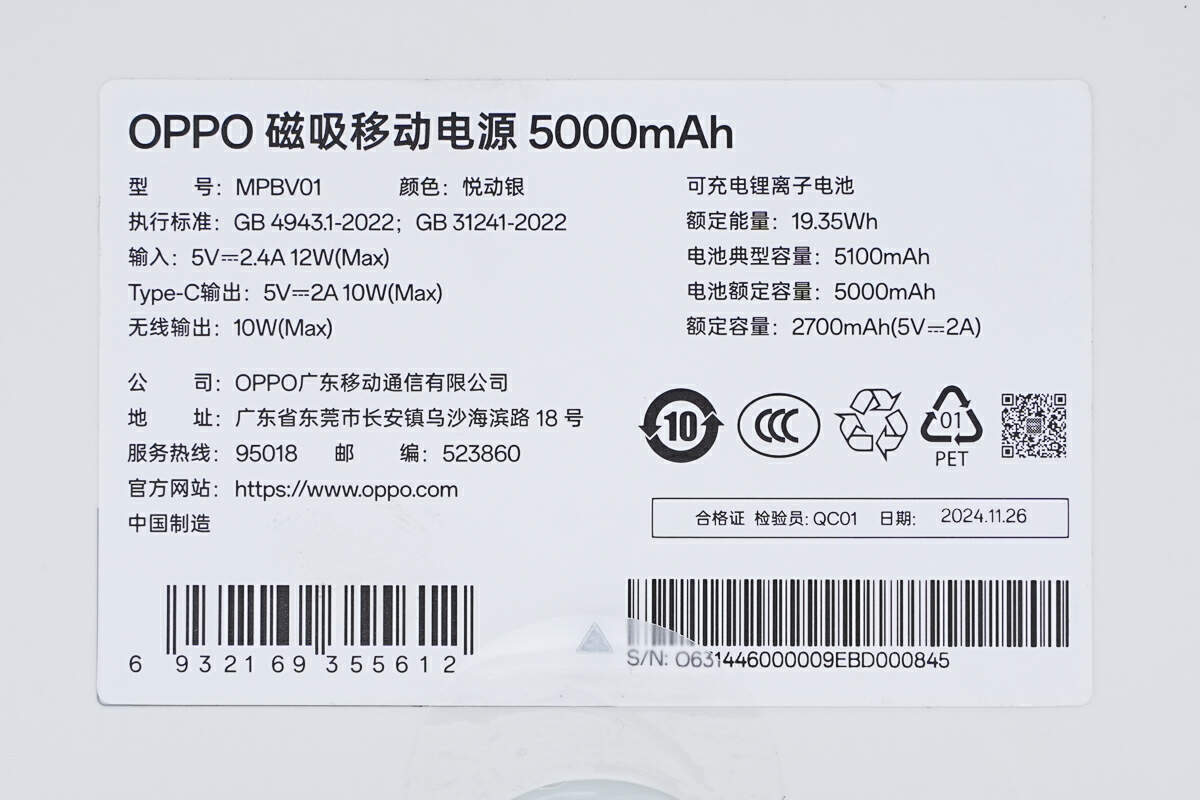

产品参数信息特写：

型号：MPBV01

颜色：悦动银

可充电锂离子电池

输入：5V2.4A 12W（Max）

Type-C输出：5V2A 10W（Max）

无线输出：10W（Max）

额定能量：19.35Wh

电池典型容量：5100mAh

电池额定容量：5000mAh

额定容量：2700mAh（5V2A）

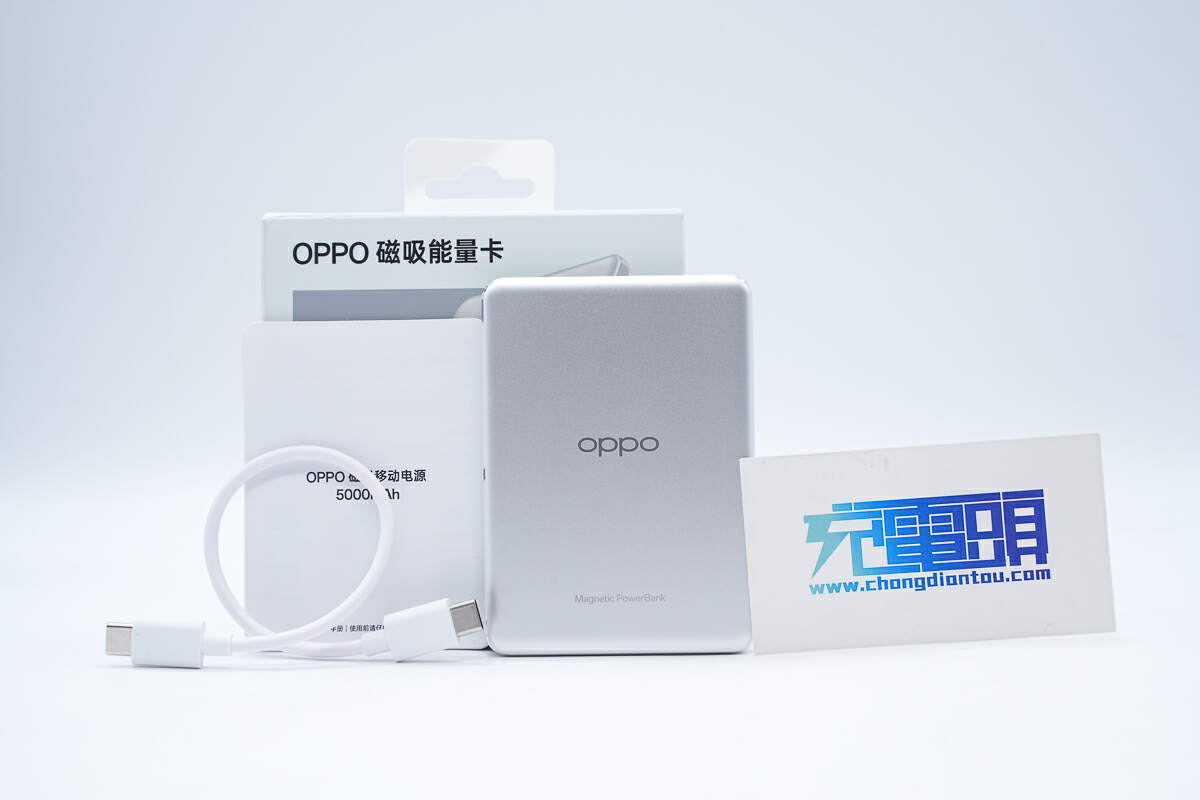

拆开外包装，包装盒中除移动电源外，另附赠 C to C 充电线材、使用说明书。

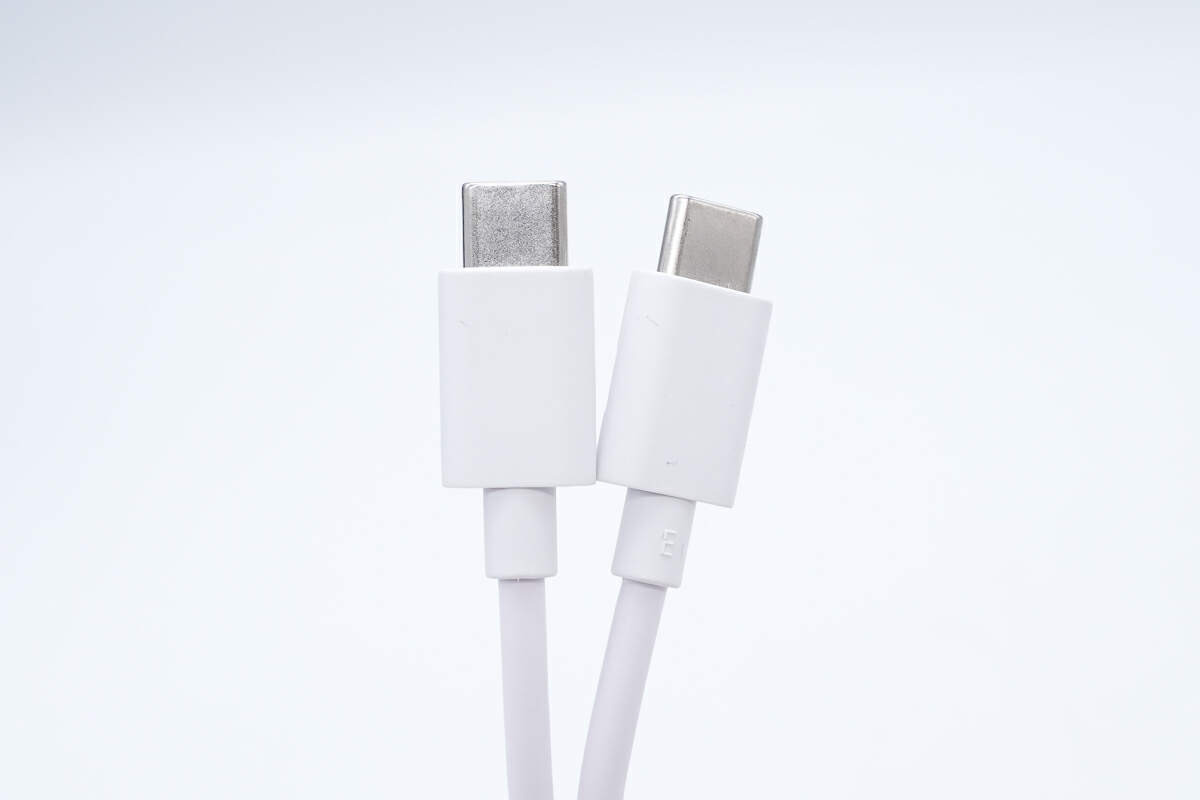

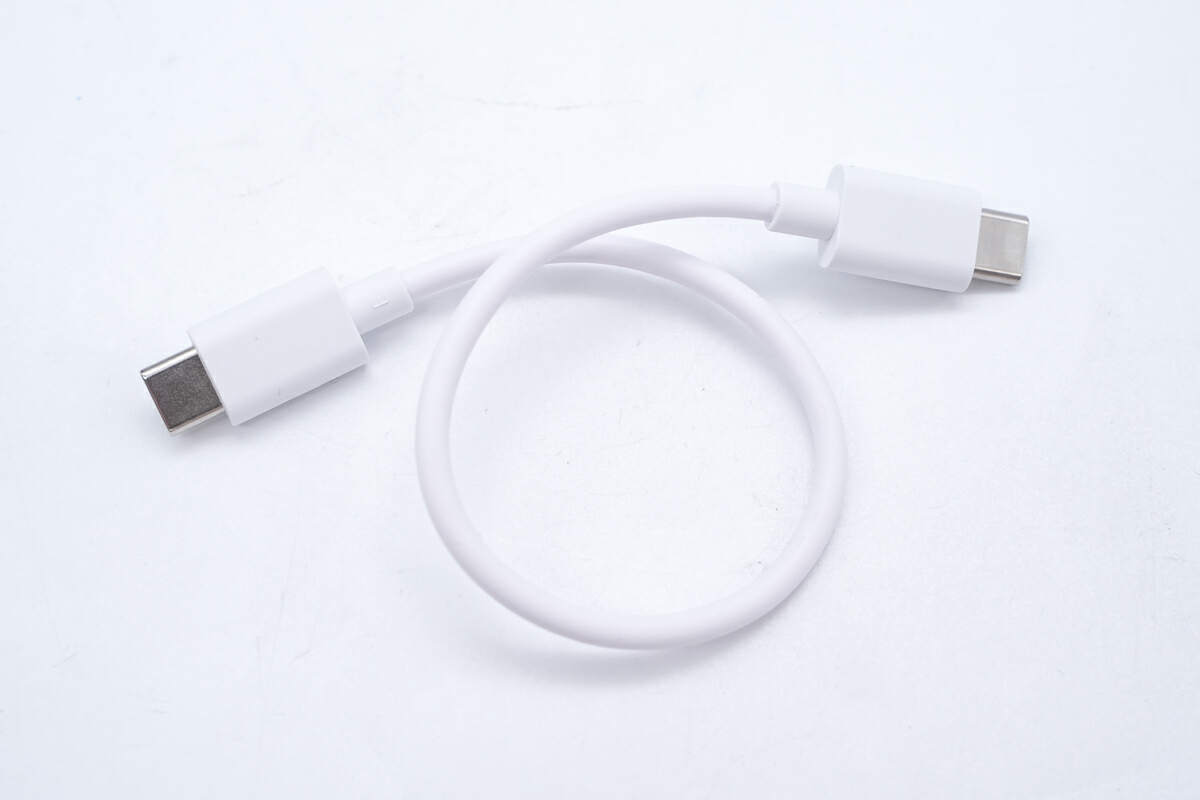

附送的 C to C 线材线身与子端外壳采用一体注塑成型工艺。

线身与子端外壳的加厚注塑连接处浮印有“E”字样。

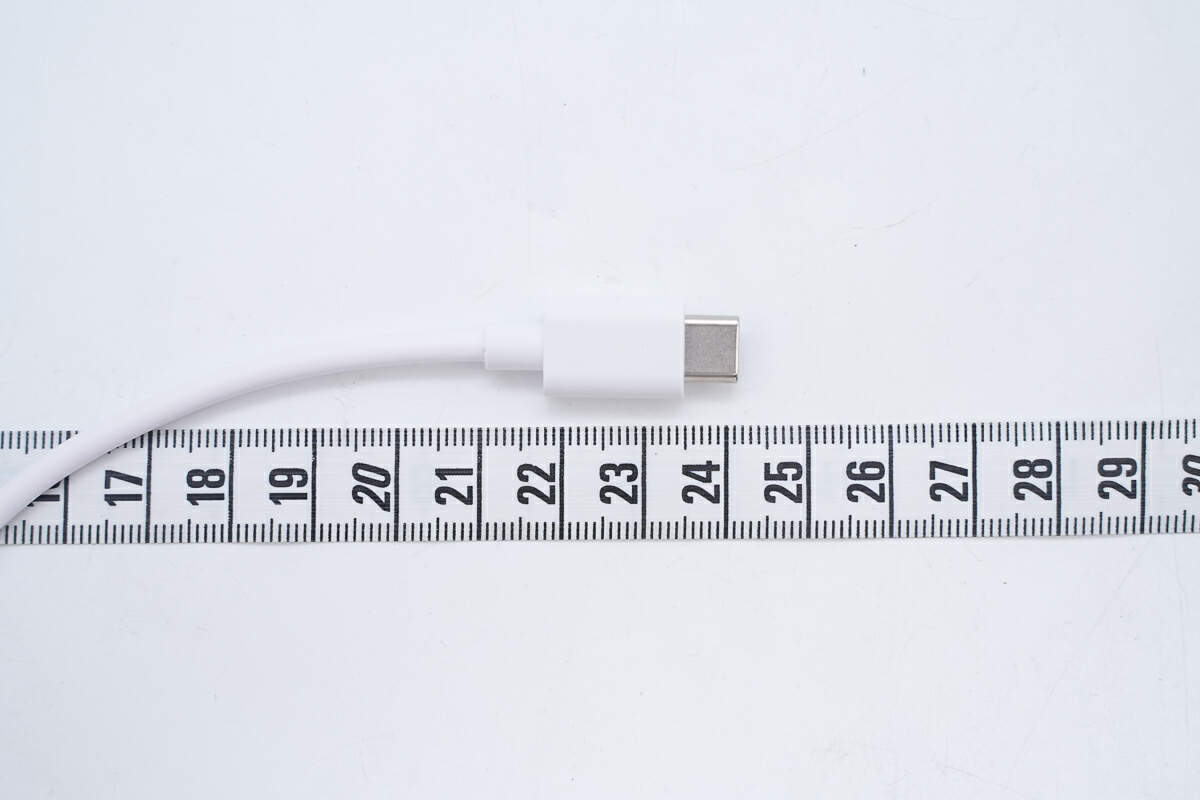

线材长度约为24.1cm，满足日常使用的长度需求。

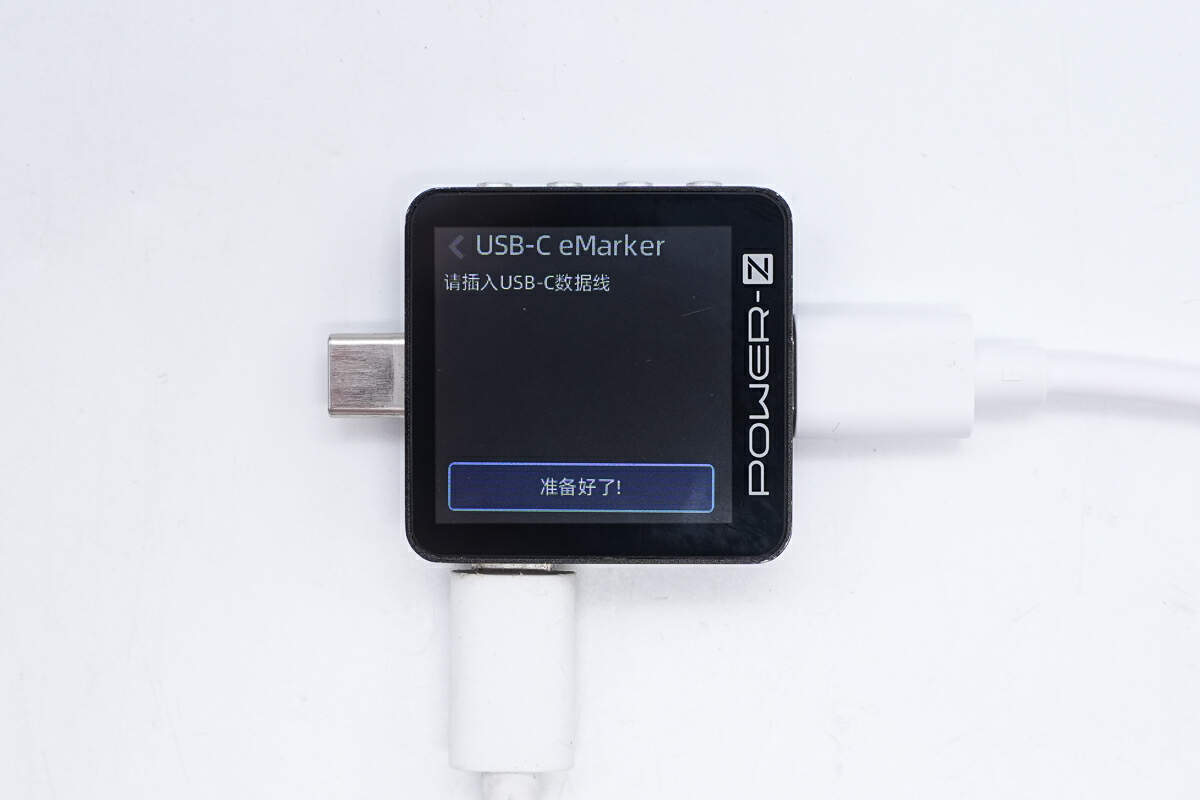

使用POWER-Z KM003C测试仪测得USB-C充电线内无E-MARK芯片。

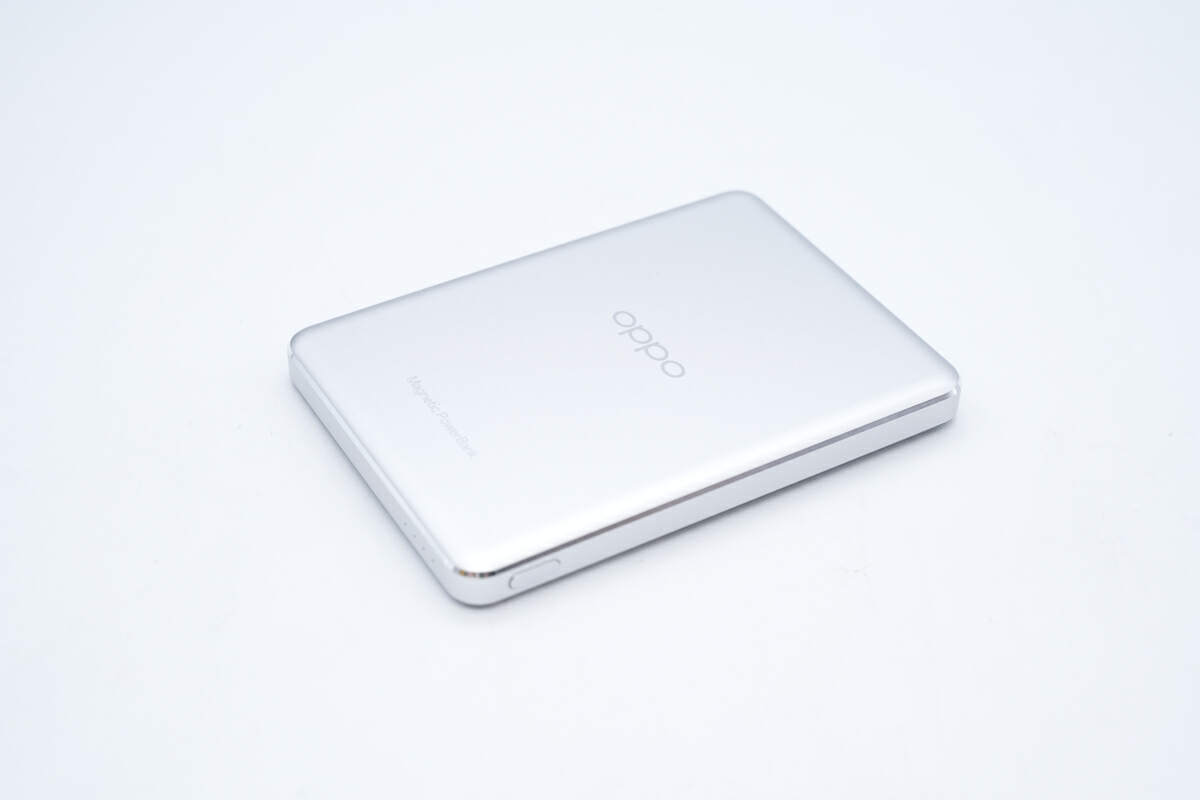

OPPO磁吸移动电源5000mAh采用银白色卡片状设计，盖板采用防火阻燃PC材质，外壳为铝合金材质，外壳边缘切出亮面，握感舒适不硌手。

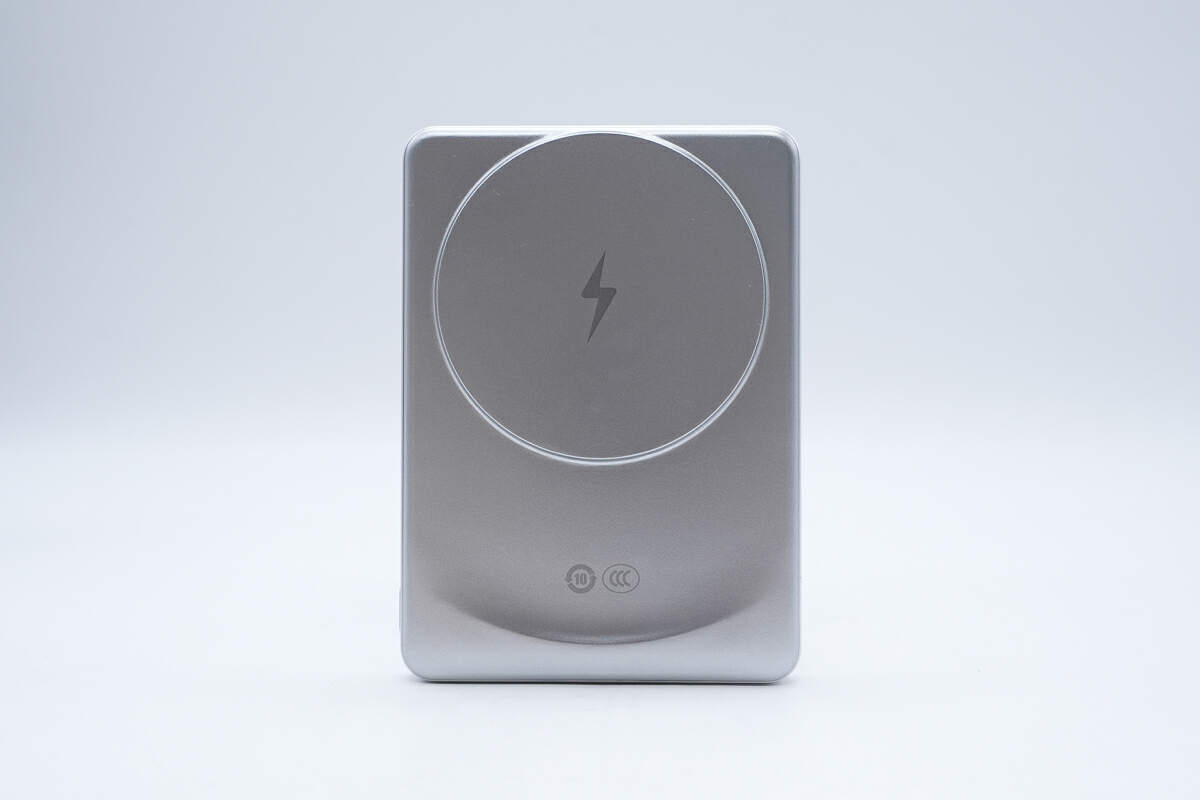

磁吸充电宝正面，圆形凸起区域指示出磁铁位置，内部为无线充电线圈。指示区中间印有无线充标识。

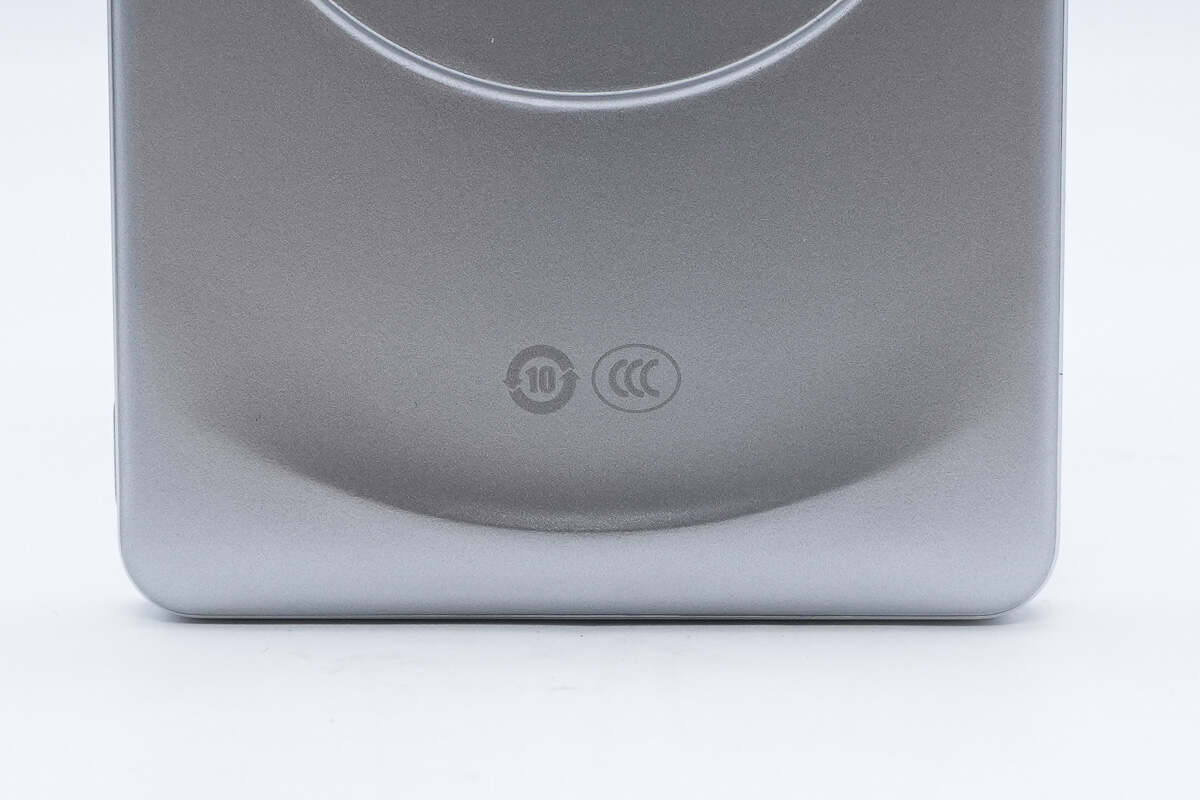

正面下方印有CCC认证标识，和10年使用环保标识。

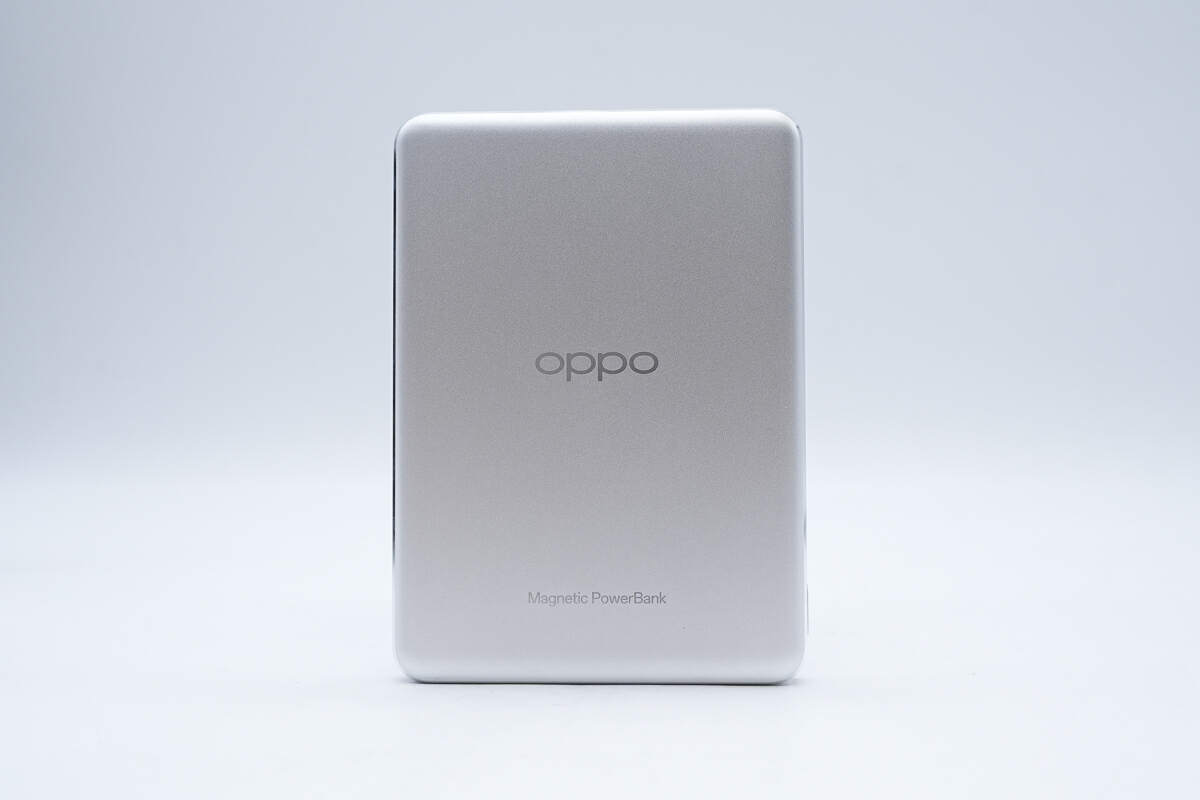

产品背面镭雕OPPO品牌logo。下方是磁吸移动电源的英文名称。

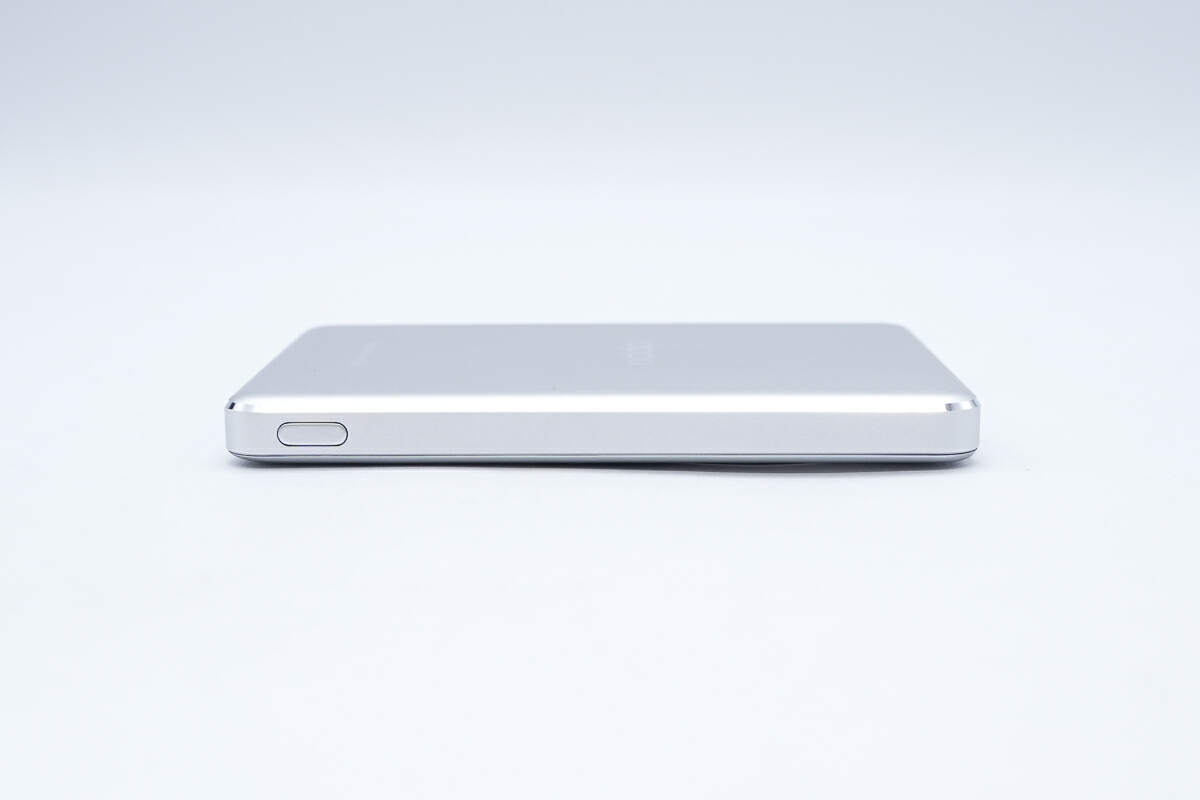

产品右侧有一枚指示灯开关按钮。

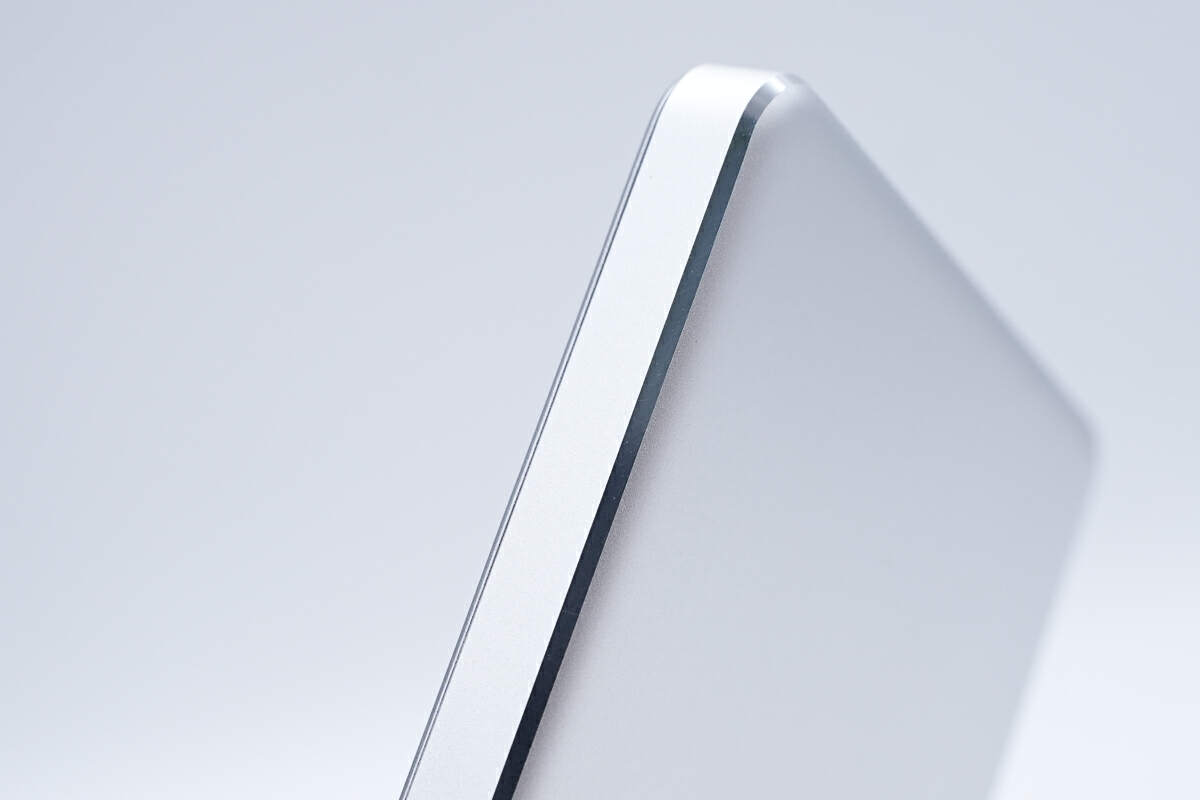

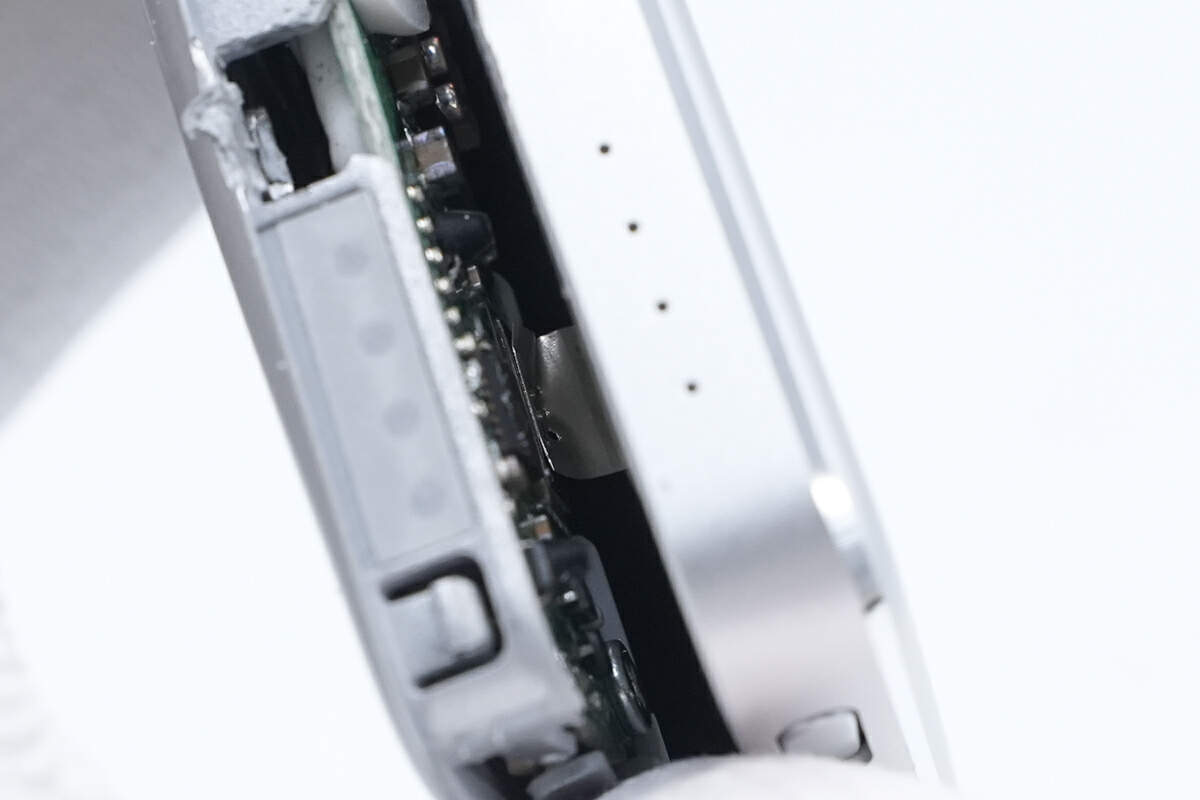

右侧边缘处金属切面特写。

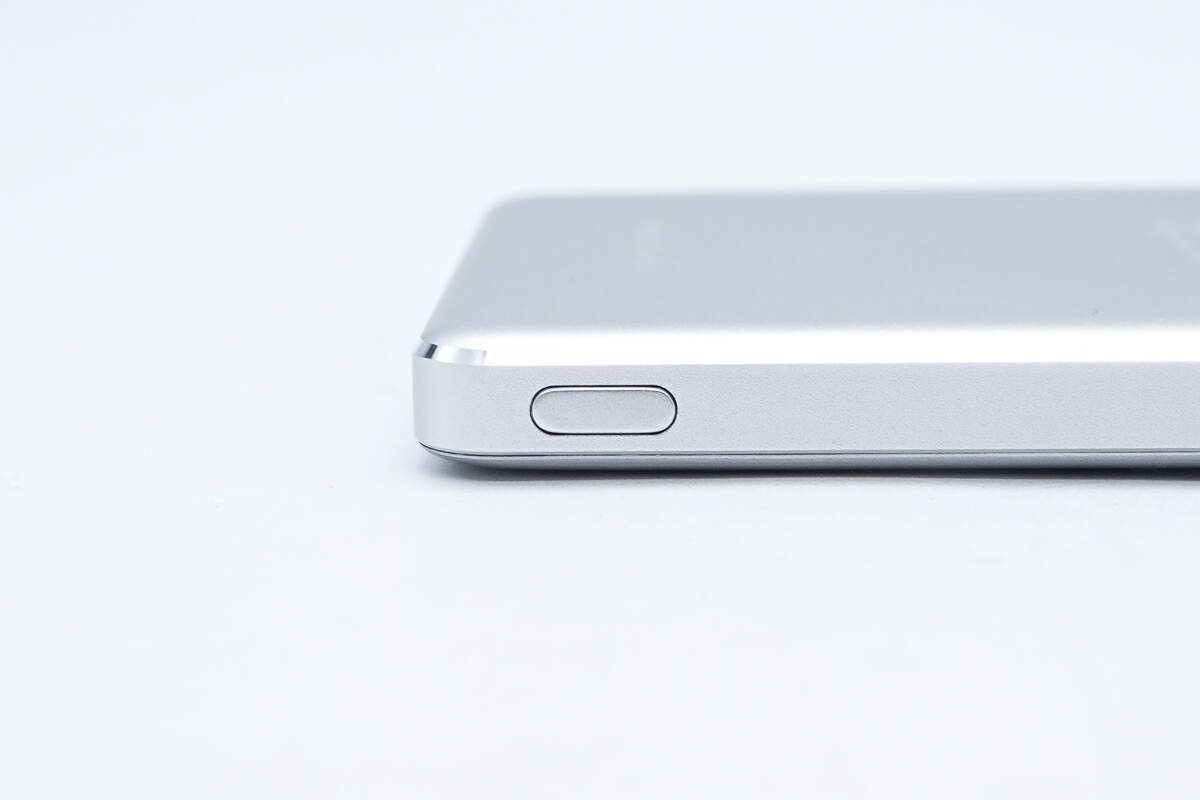

指示灯开关按钮特写、

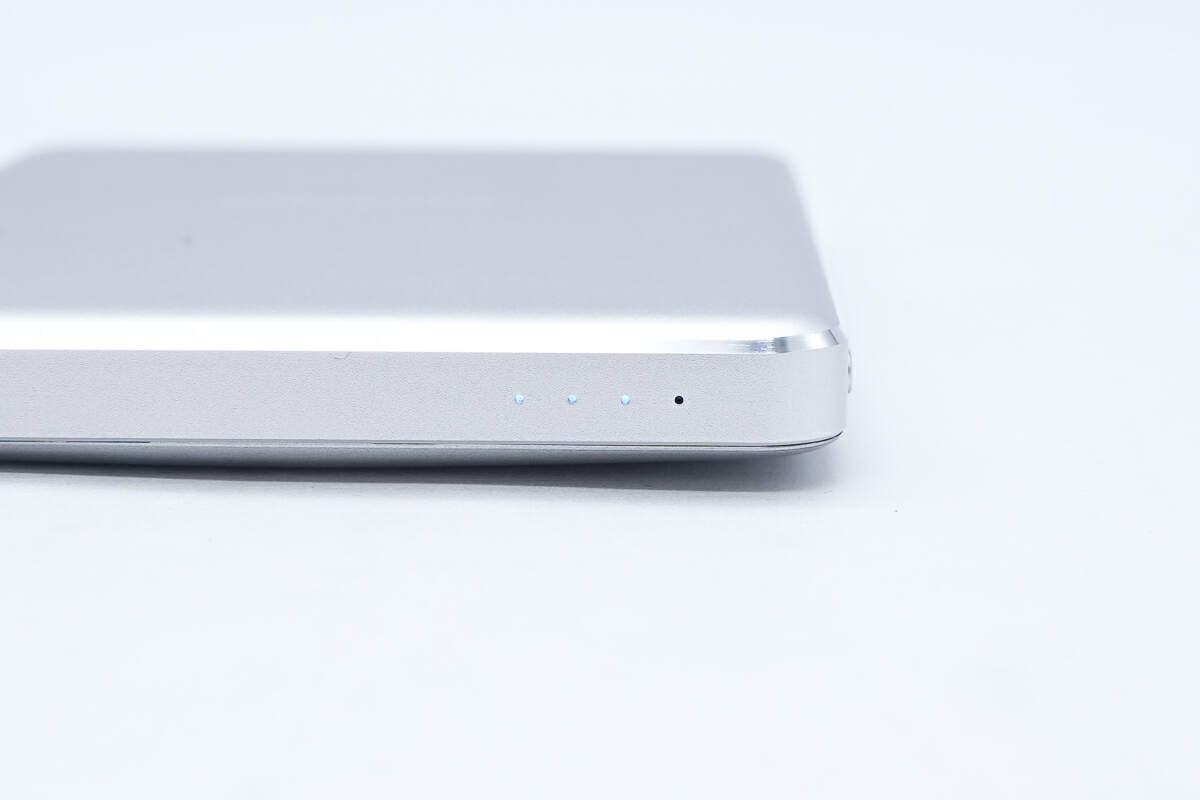

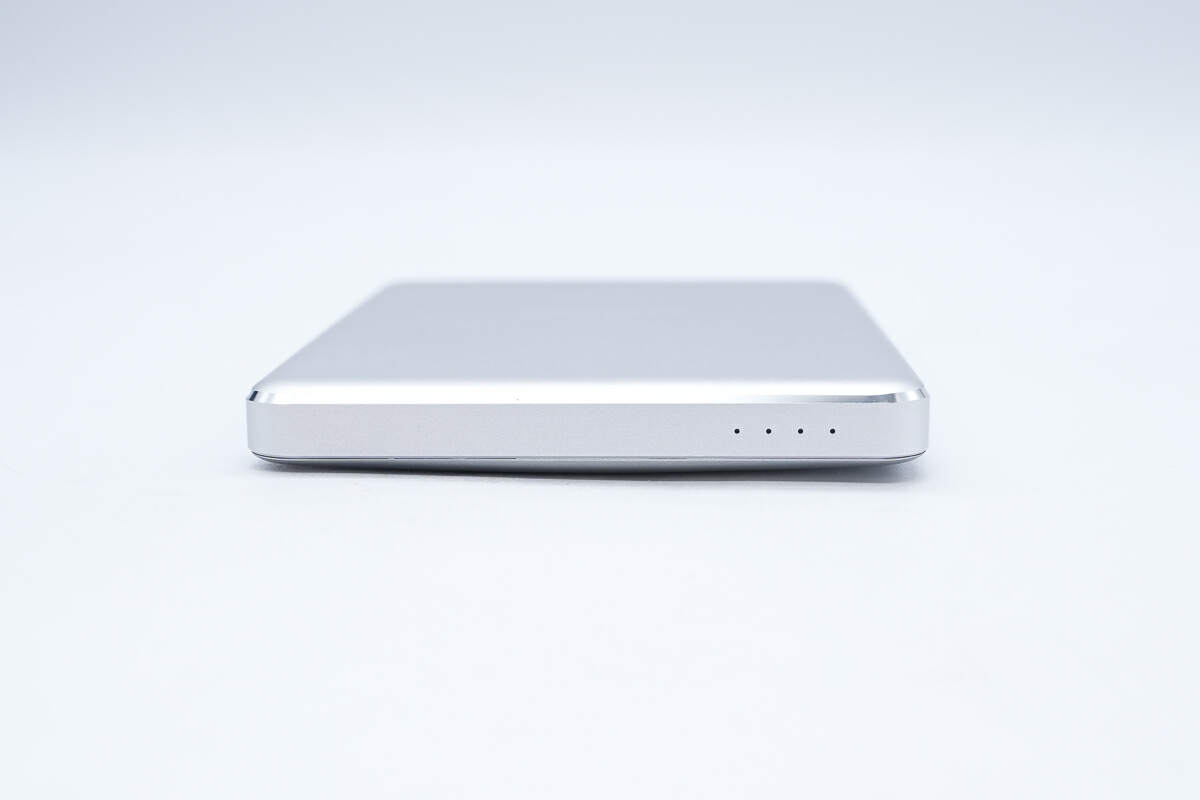

移动电源底部可见指示灯，由开关按钮控制。

按动开关按钮，指示灯工作状态特写，亮白色灯珠指示剩余电量。

左侧面可见一枚USB-C接口。

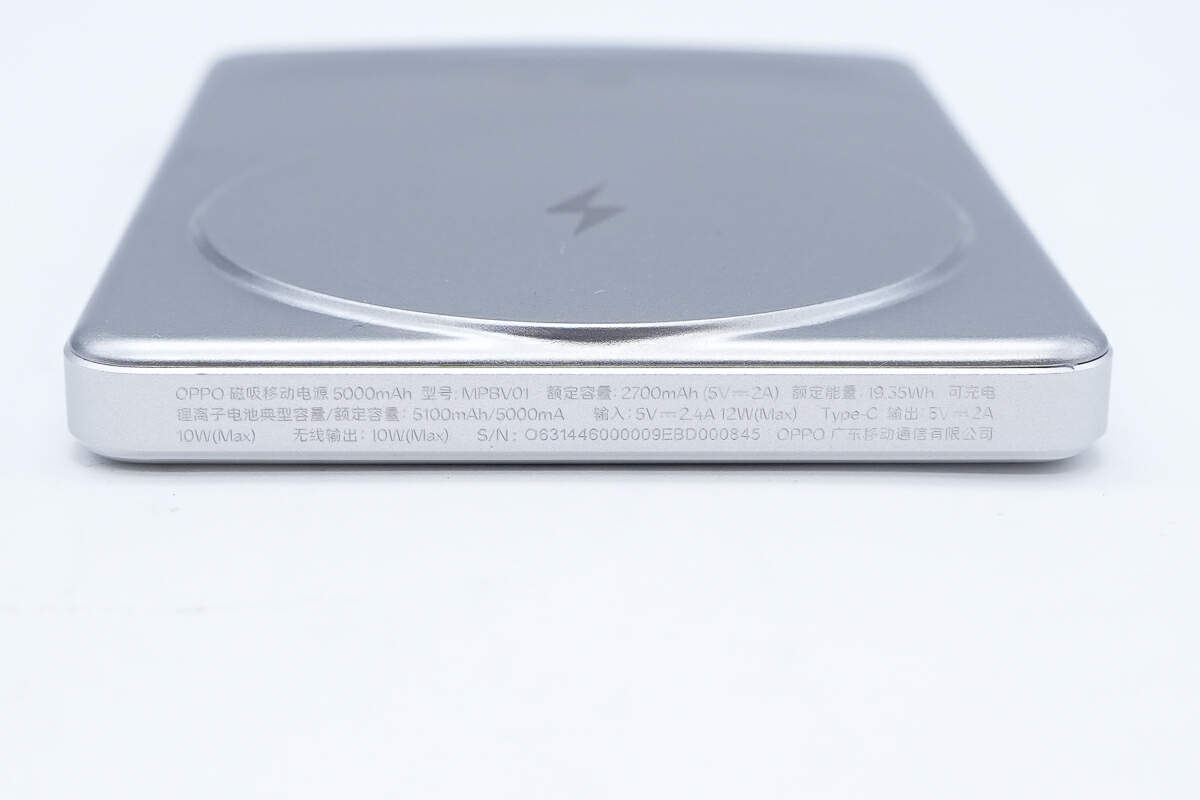

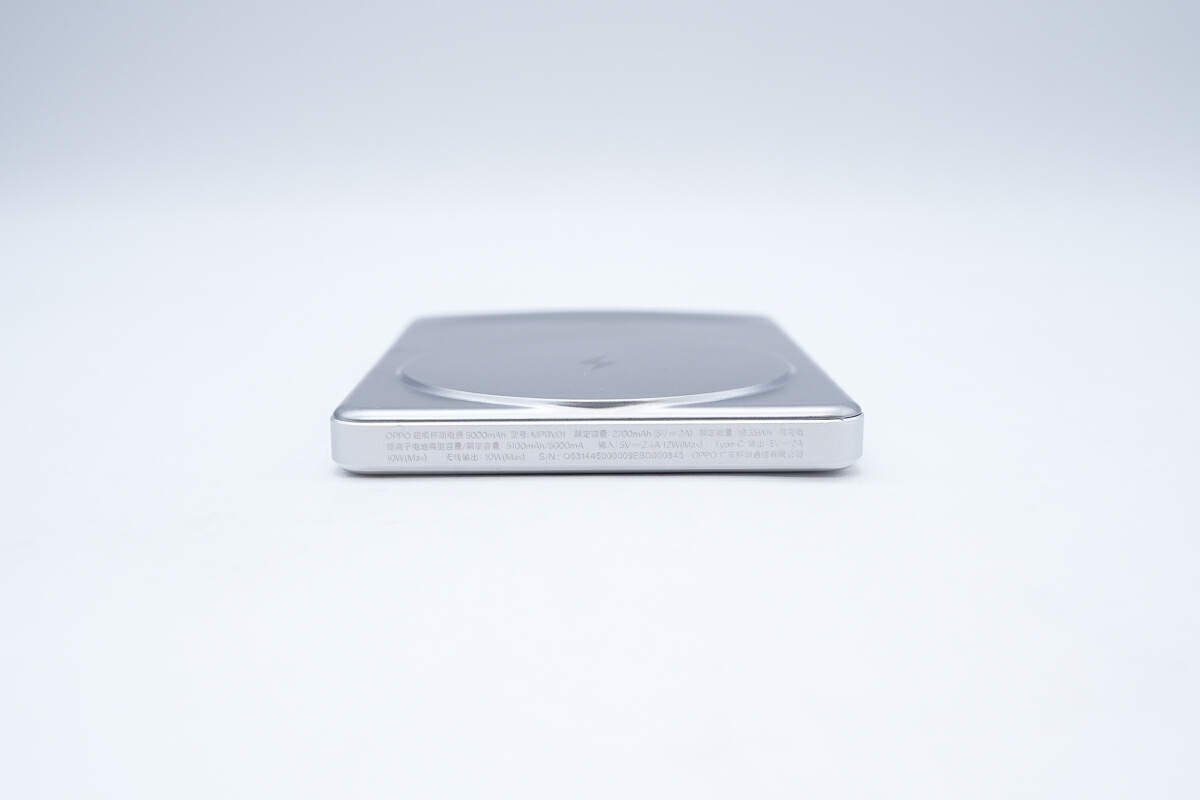

产品顶面是产品基本参数信息。

参数信息特写，此前已详述， 此处不再赘述。

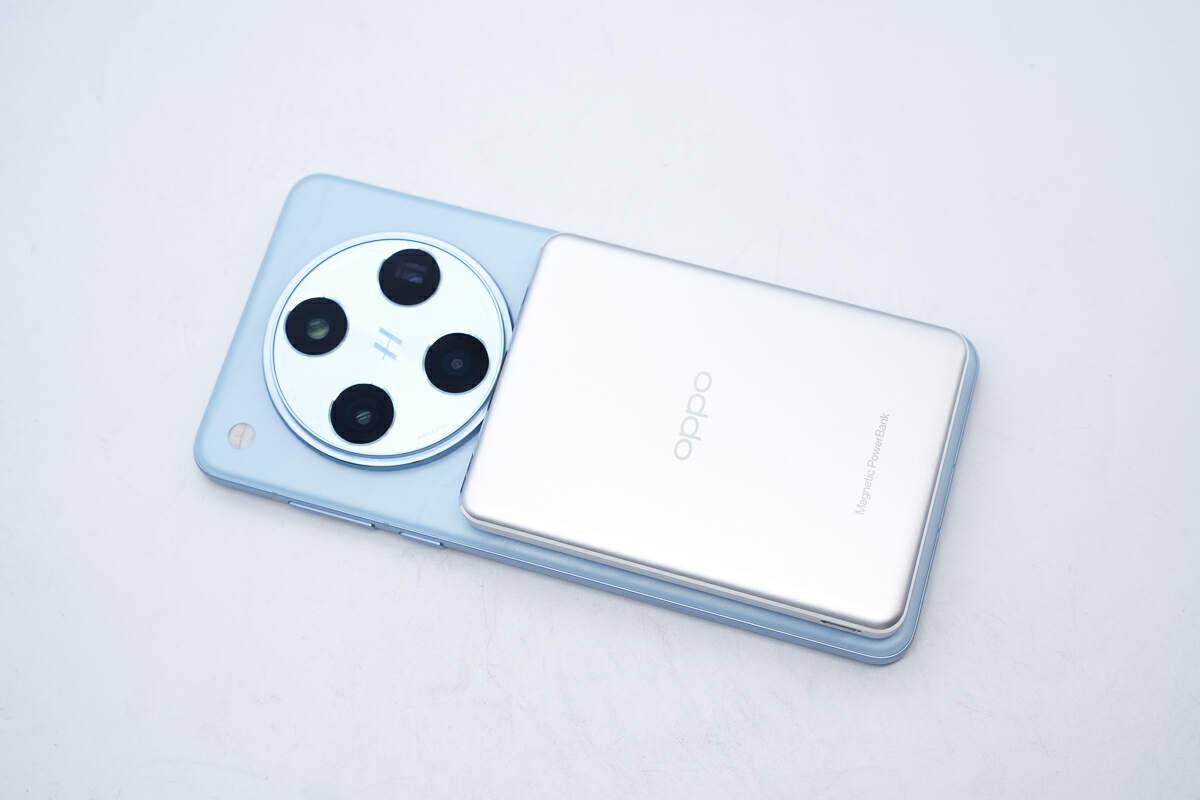

OPPO磁吸移动电源5000mAh给oppo Find X8充电场景特写。

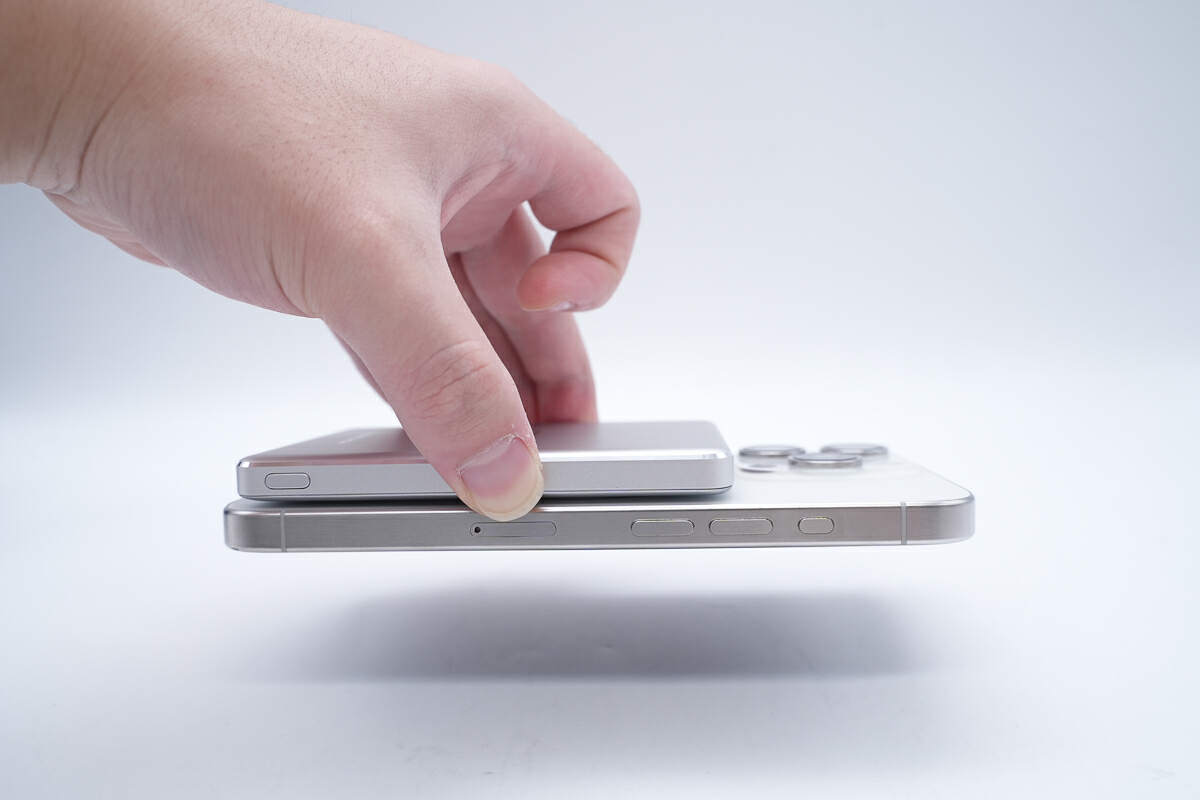

单持充电宝时，磁吸力可支撑手机重量使其不掉落。

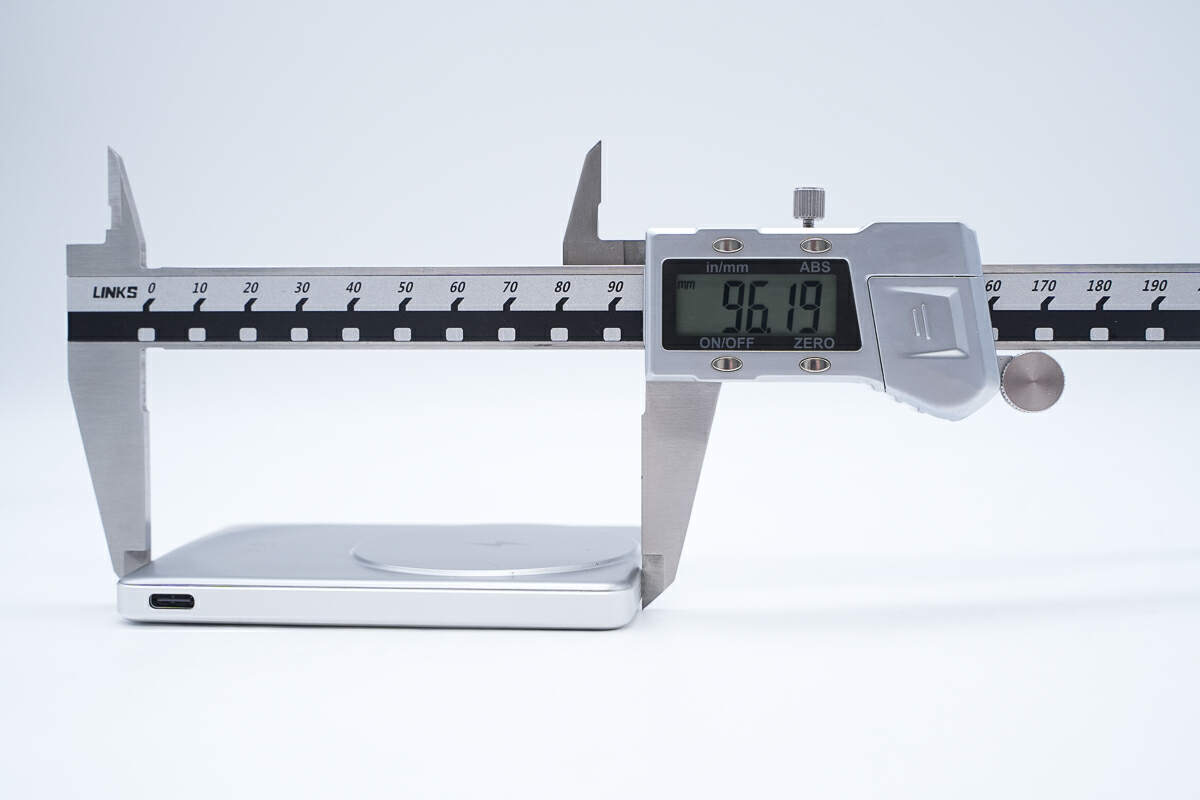

测得OPPO磁吸移动电源长度为96.19mm。

宽度为69.11mm。

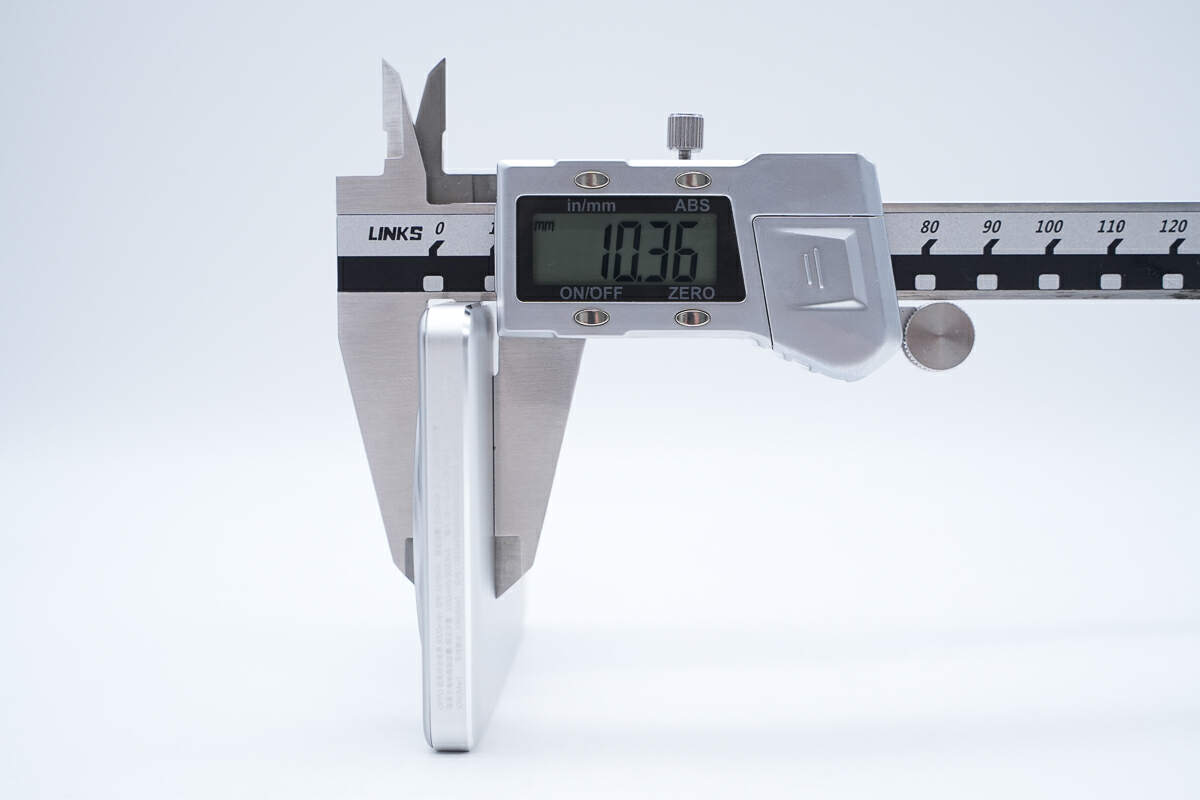

厚度为10.36mm。

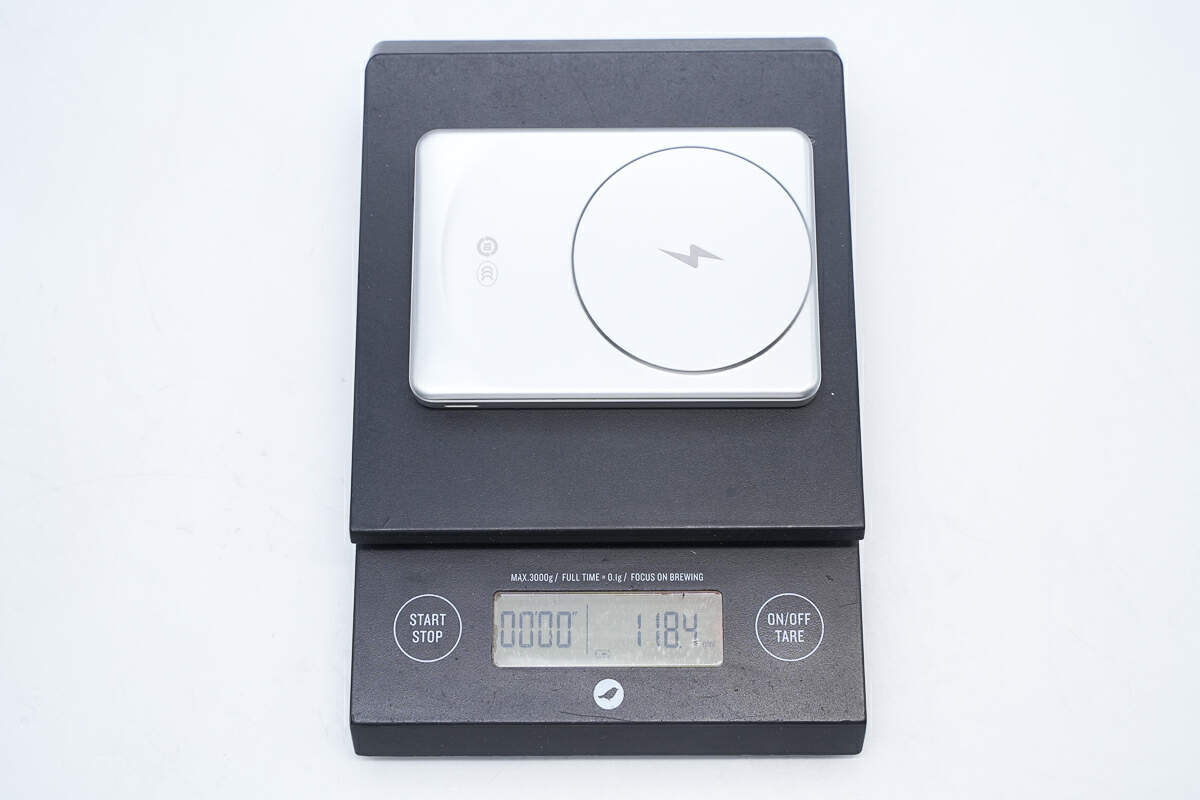

重量为118.4g。

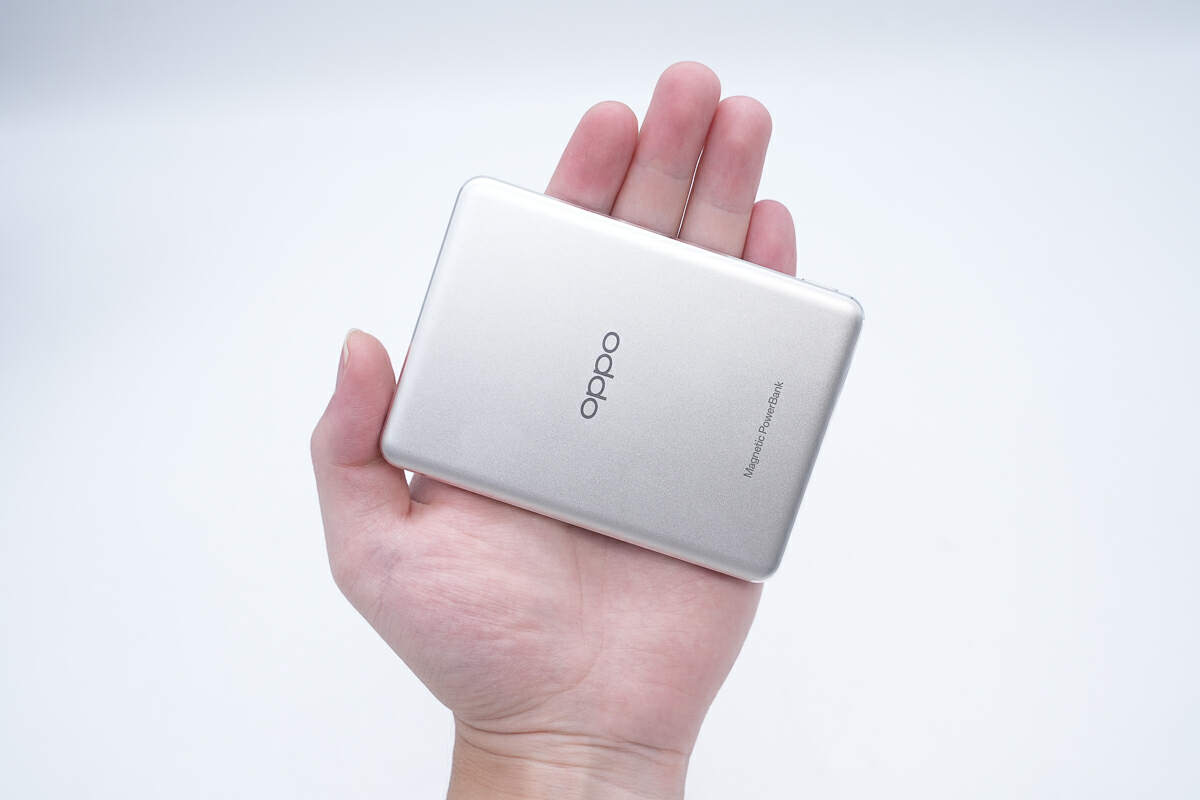

OPPO磁吸移动电源在成年人手掌对比。

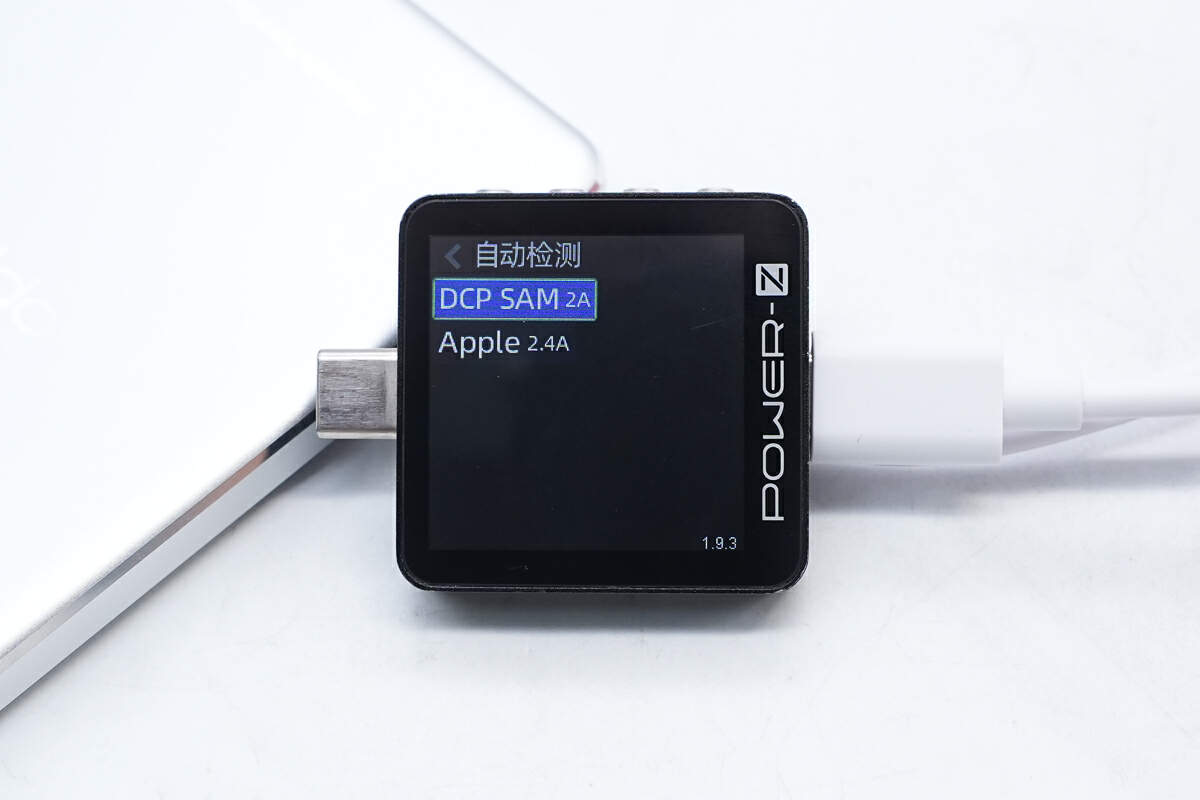

使用 POWER-Z KM003C 测试仪测试USB-C端口协议，实测支持DCP、SAM 2A以及 Apple 2.4A 充电协议。

OPPO磁吸移动电源5000mAh拆解

接下来看一下OPPO磁吸移动电源5000mAh的内部结构和用料。

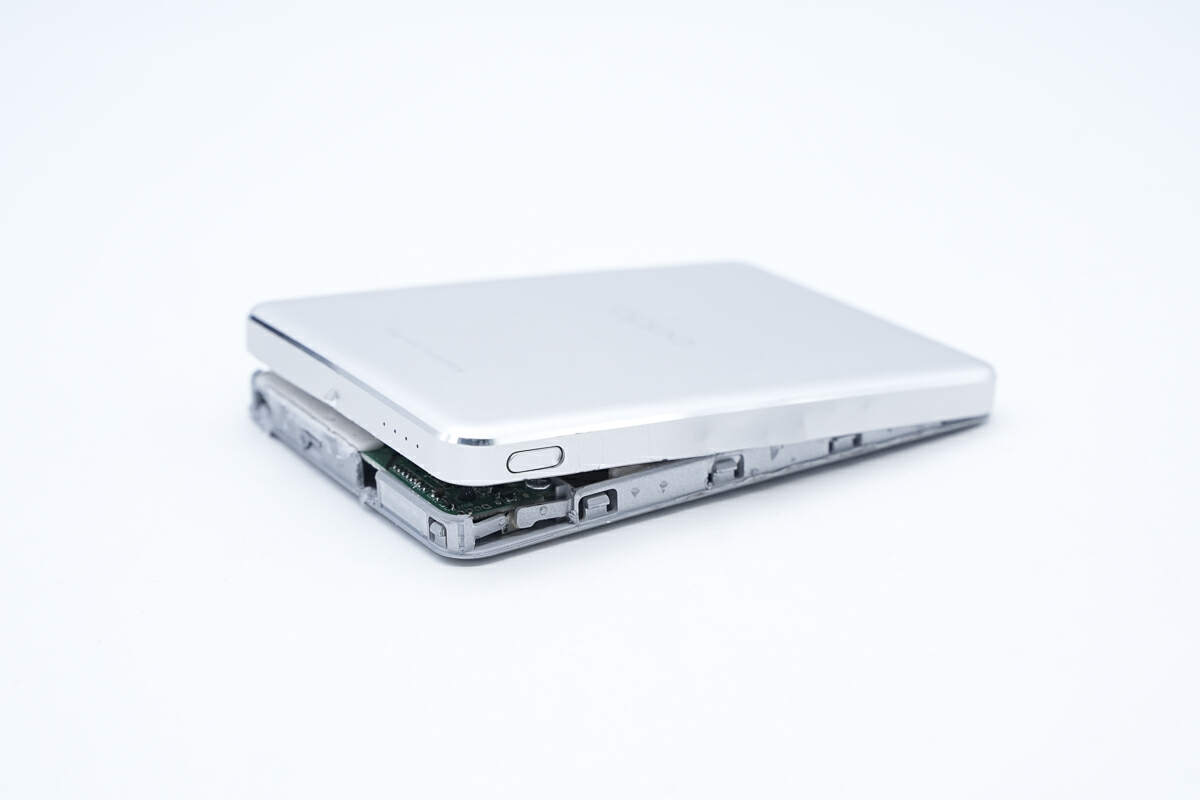

首先沿着壳体缝隙拆开外壳。

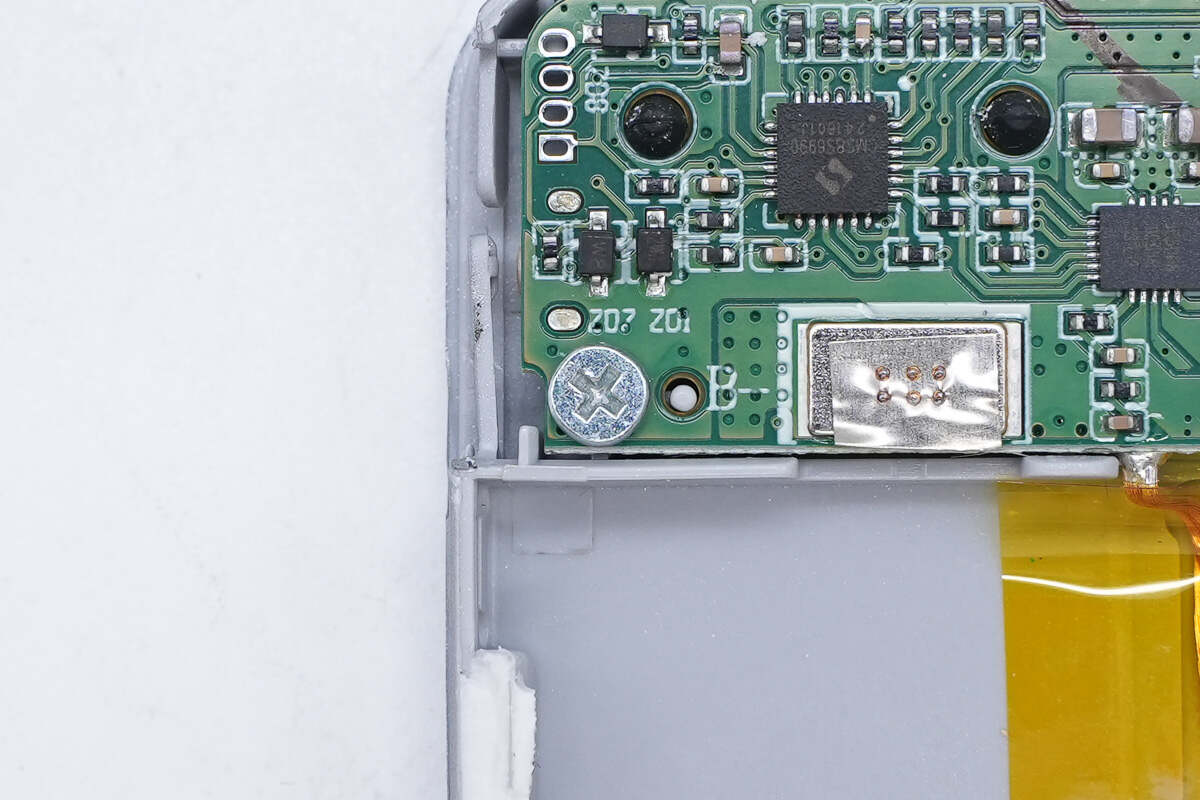

撬起面板时能看时焊接在PCBA模块上的镍片。

分离磁吸面板和外壳。

电池组固定在铝合金外壳上。

按钮内部结构特写，用双面胶粘紧。

壳体内PCBA模块接触面，贴透明胶带绝缘。

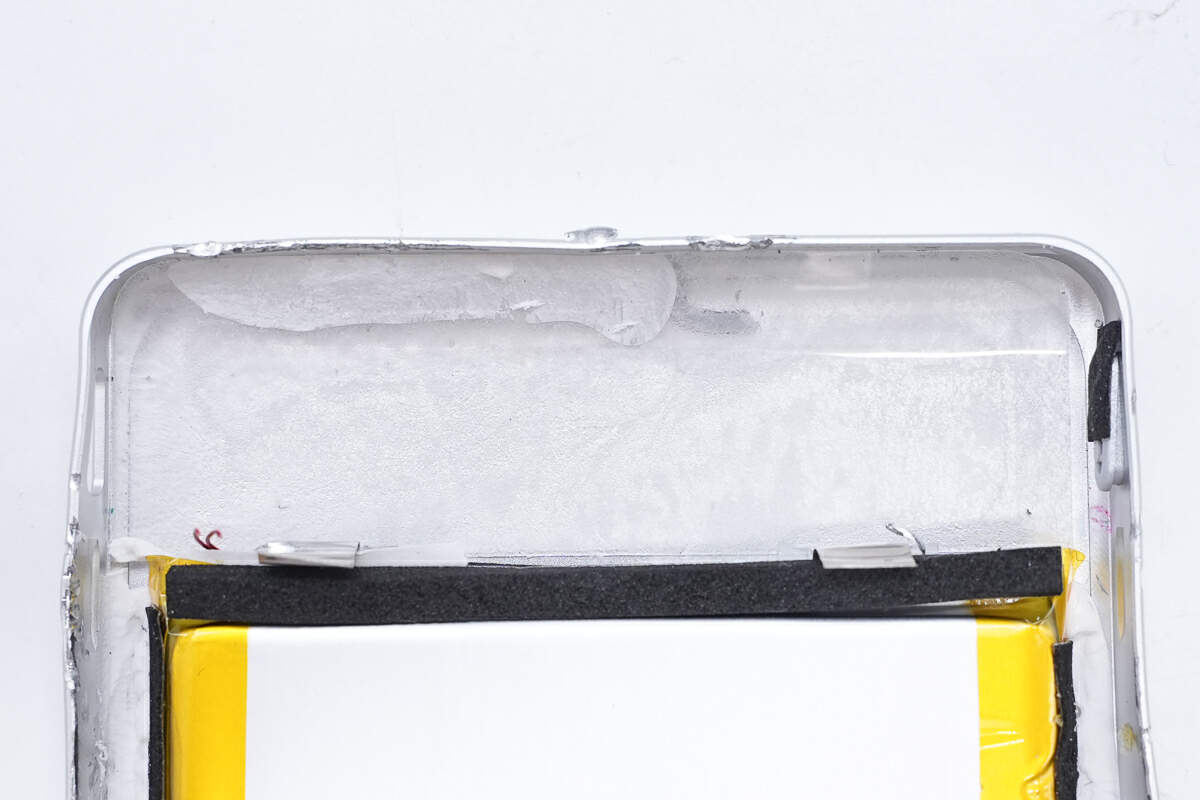

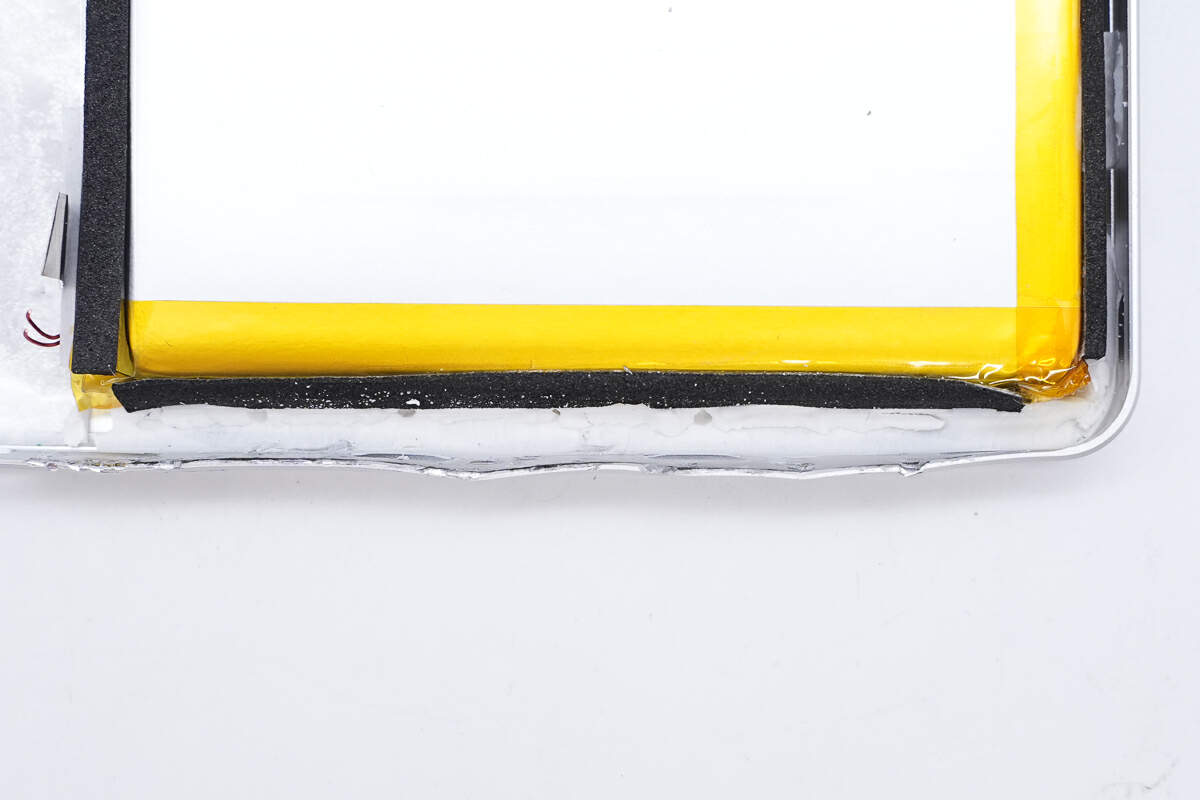

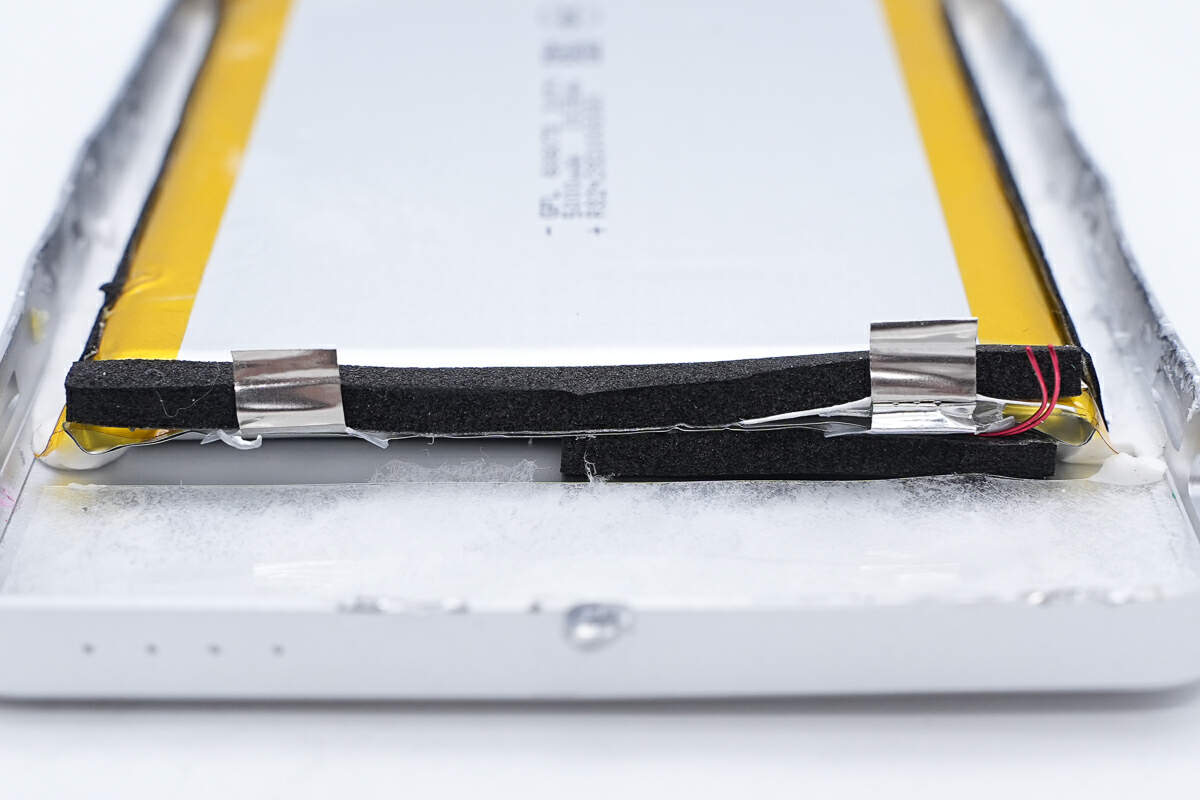

底部与电芯接缝处打胶保护，电芯夹层还有泡棉缓冲保护。

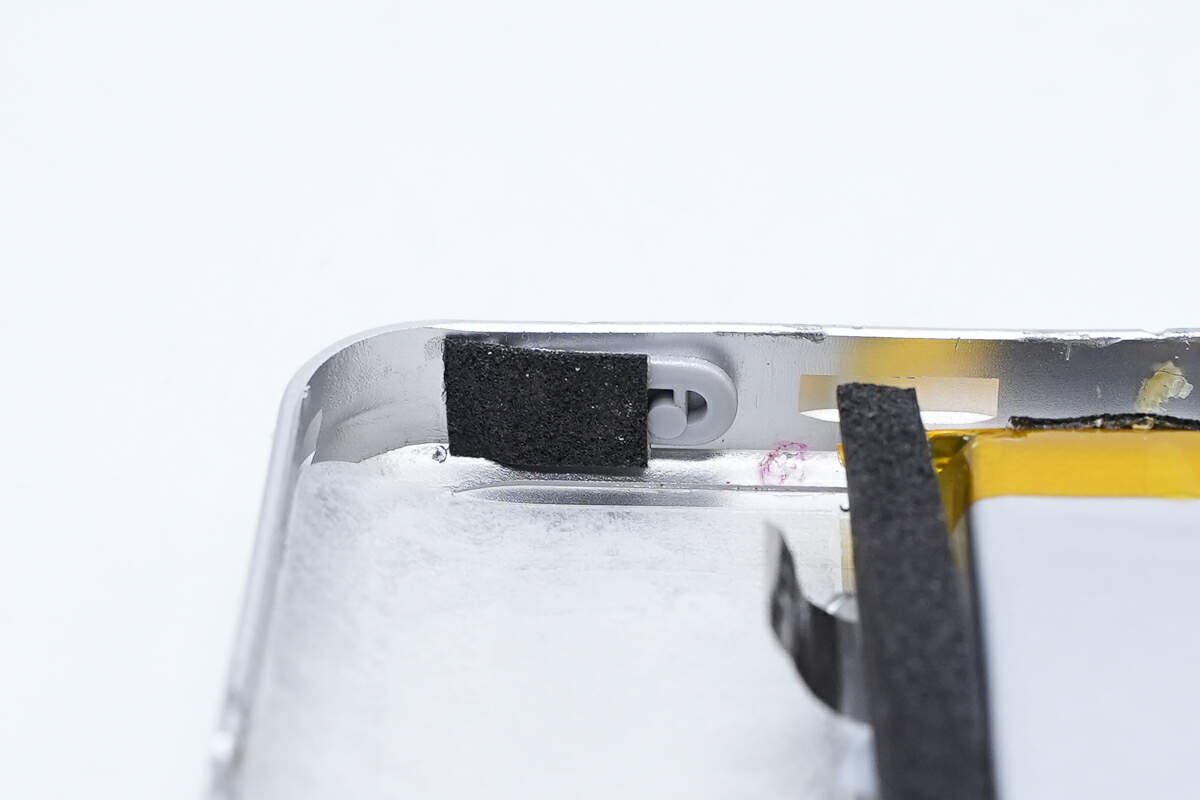

顶部电池组结构一览，可见电芯极耳和一颗热敏电阻，接触面同样有泡棉保护。

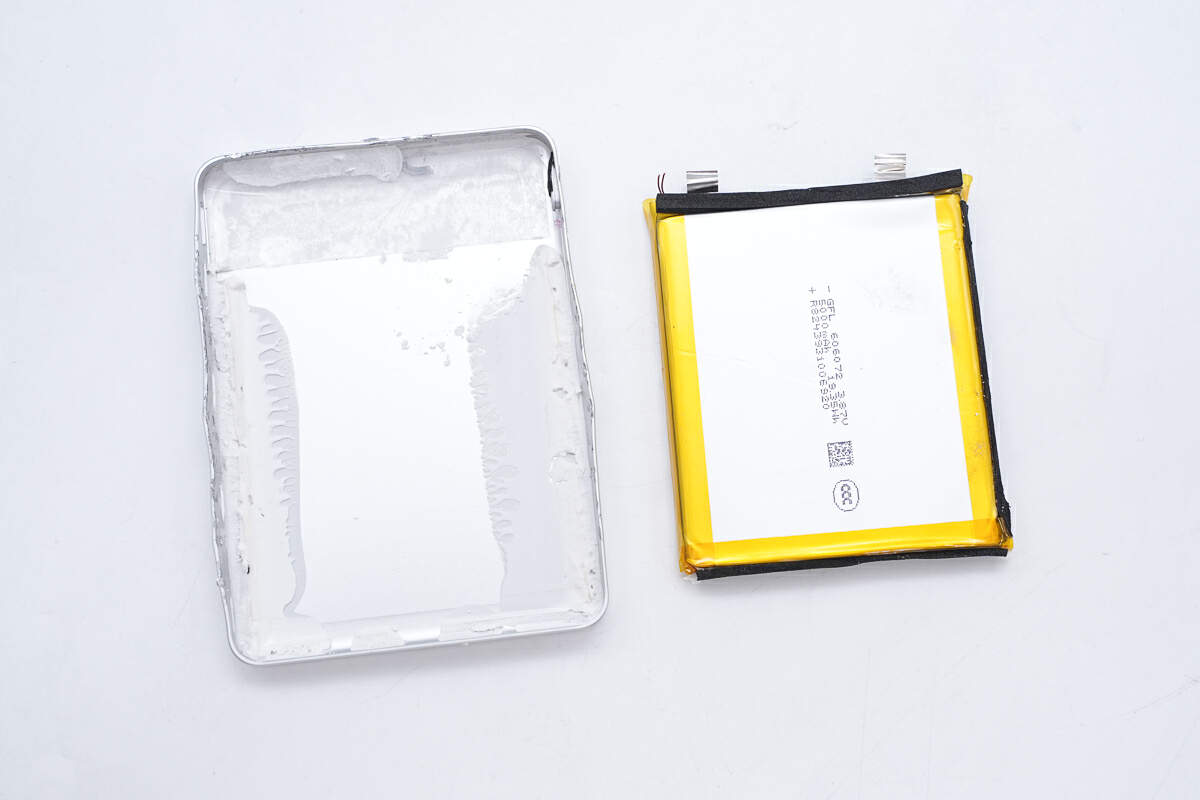

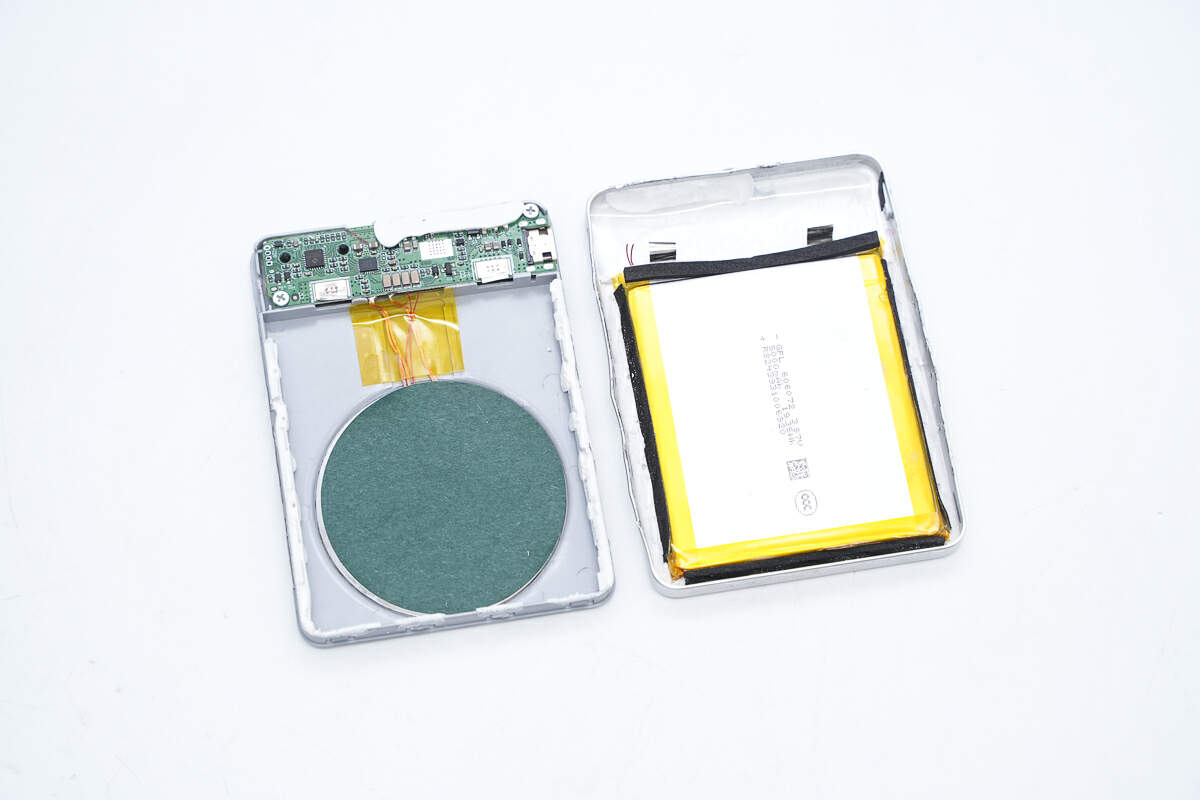

将电池组从壳体中拆出。

电池组全貌一览。电池组由单颗电芯构成。

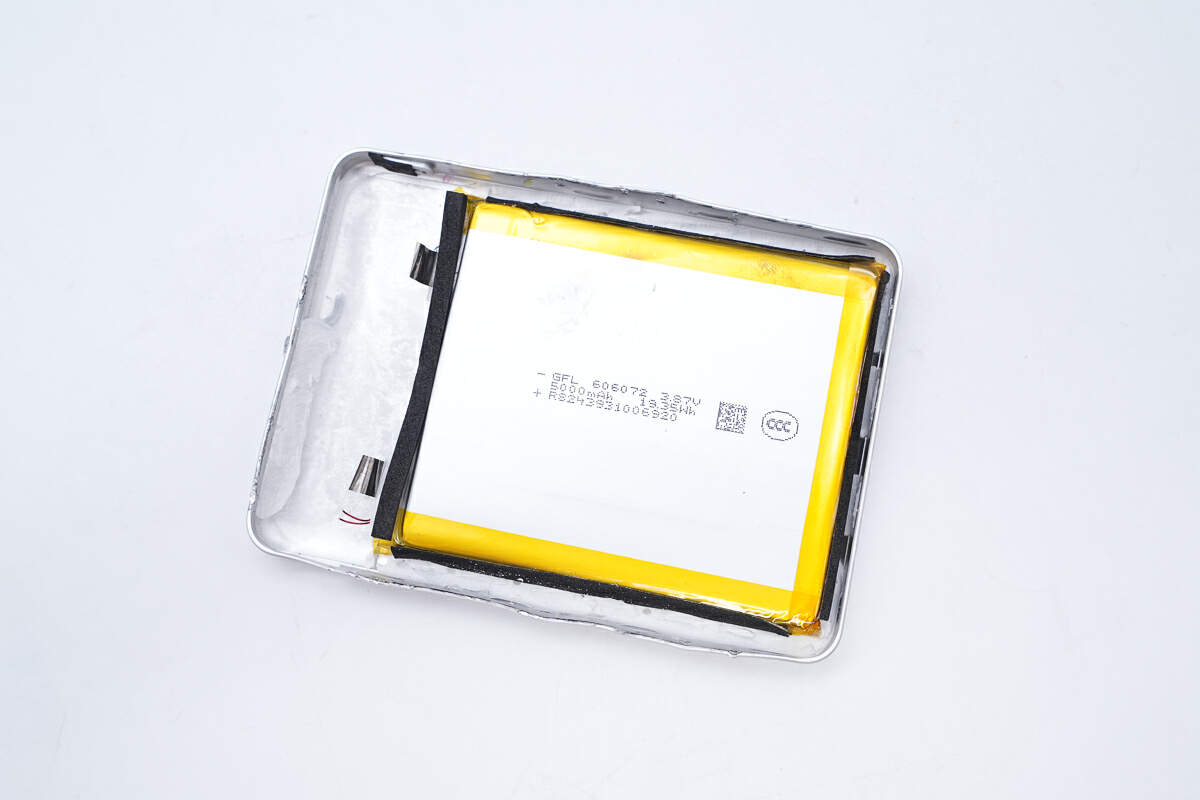

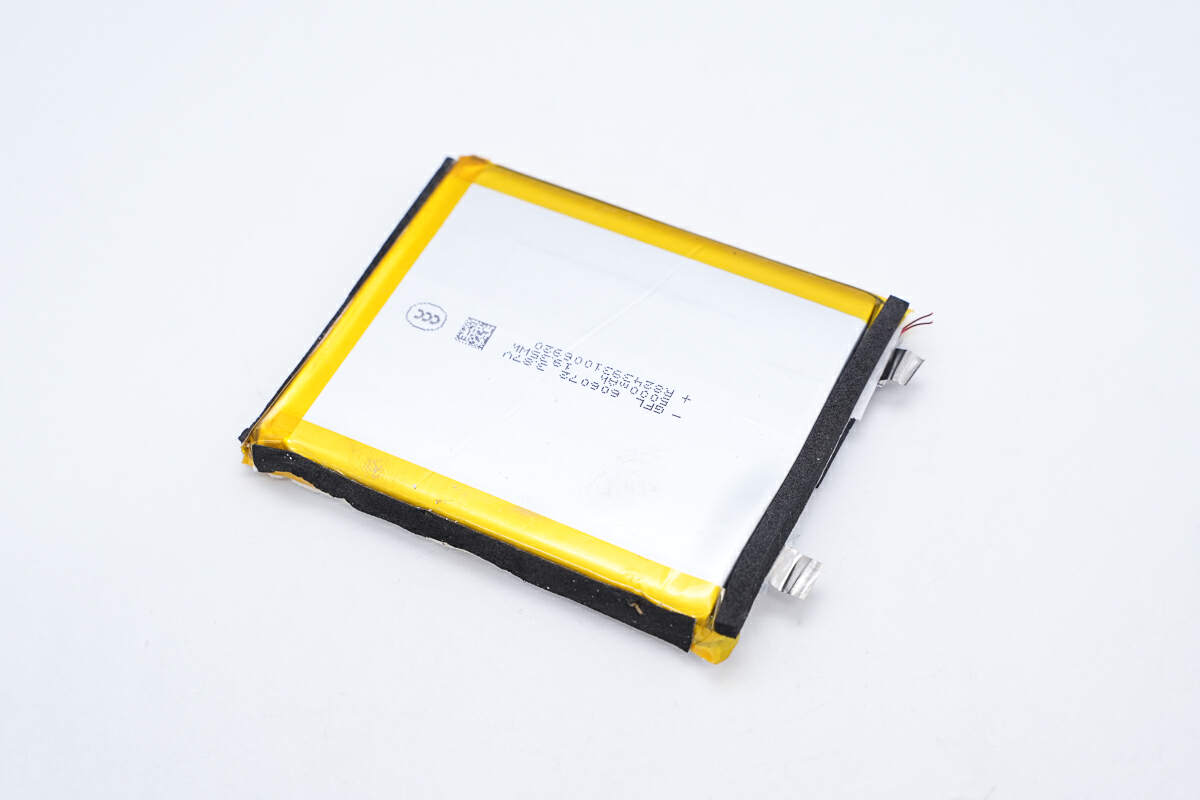

电芯喷码特写，电芯型号606072，来自GFL赣锋锂能，标称电压3.87V，标称容量5000mAh，能量19.35Wh，已通过CCC认证。

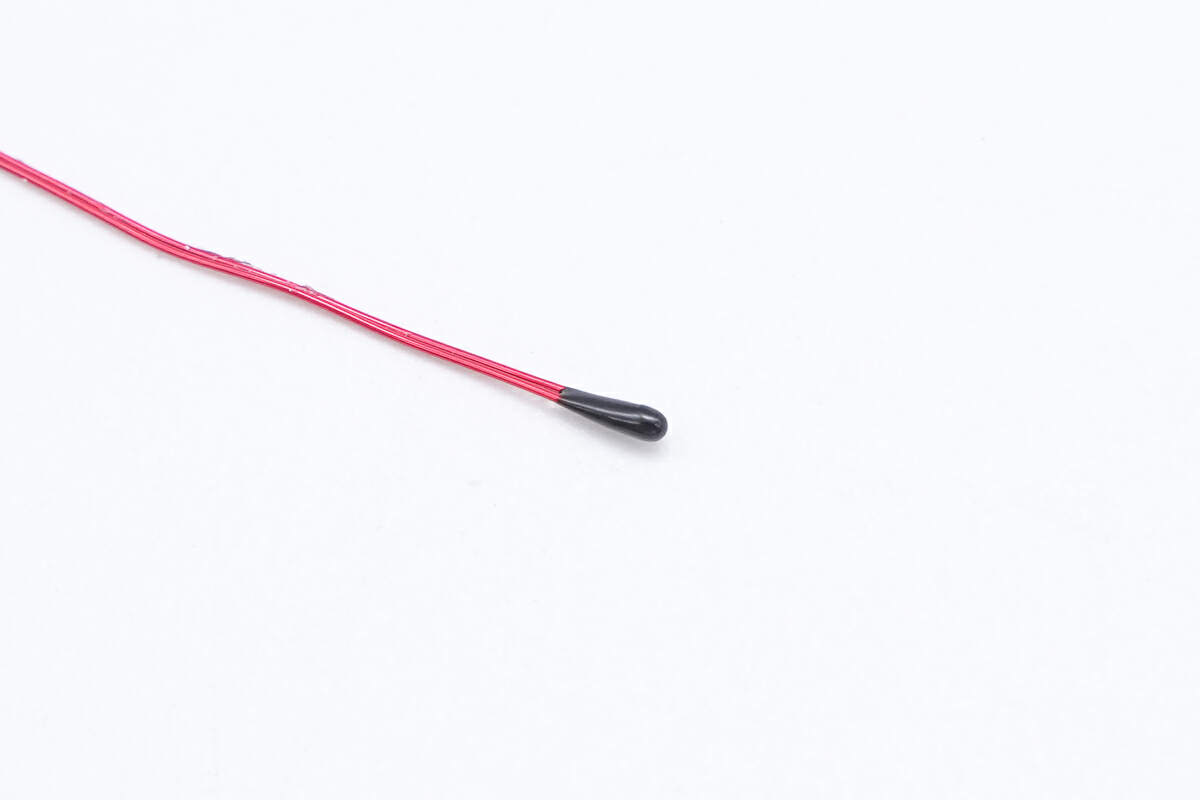

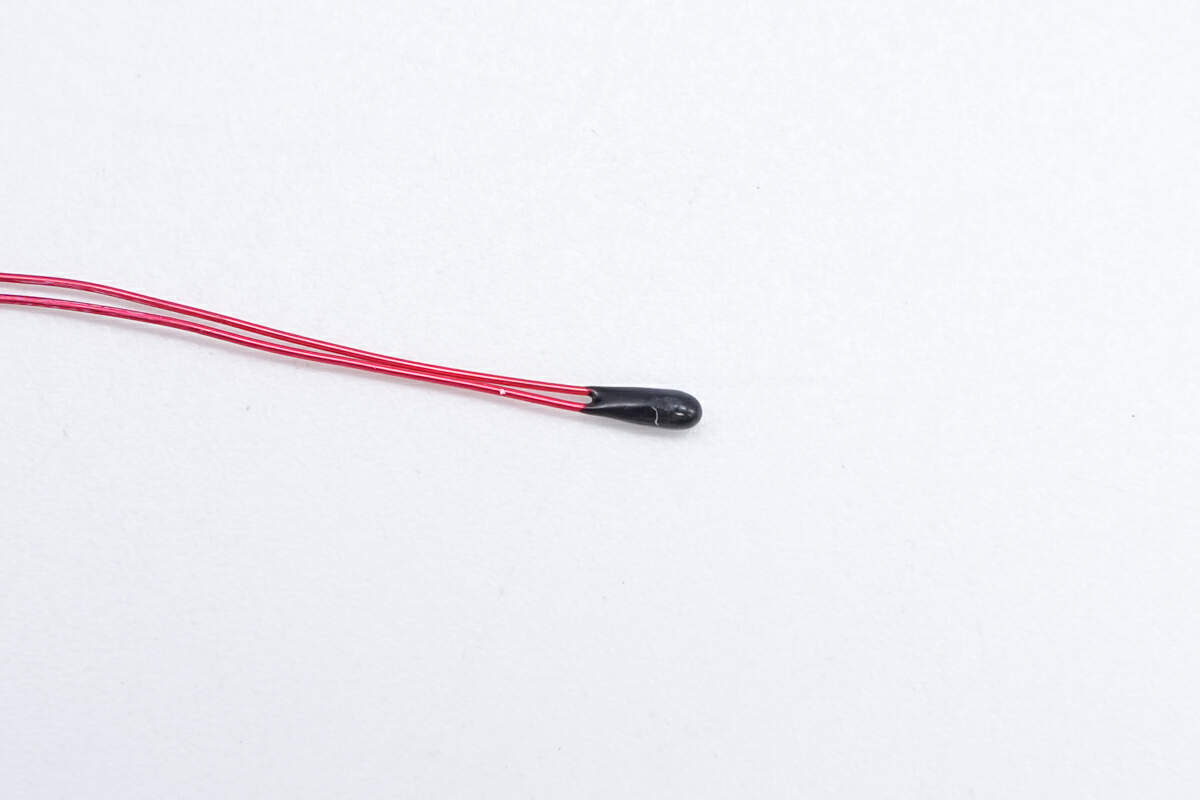

NTC热敏电阻特写，用于电池组温度监测，进行过温保护。

再来看磁吸面板整体结构。

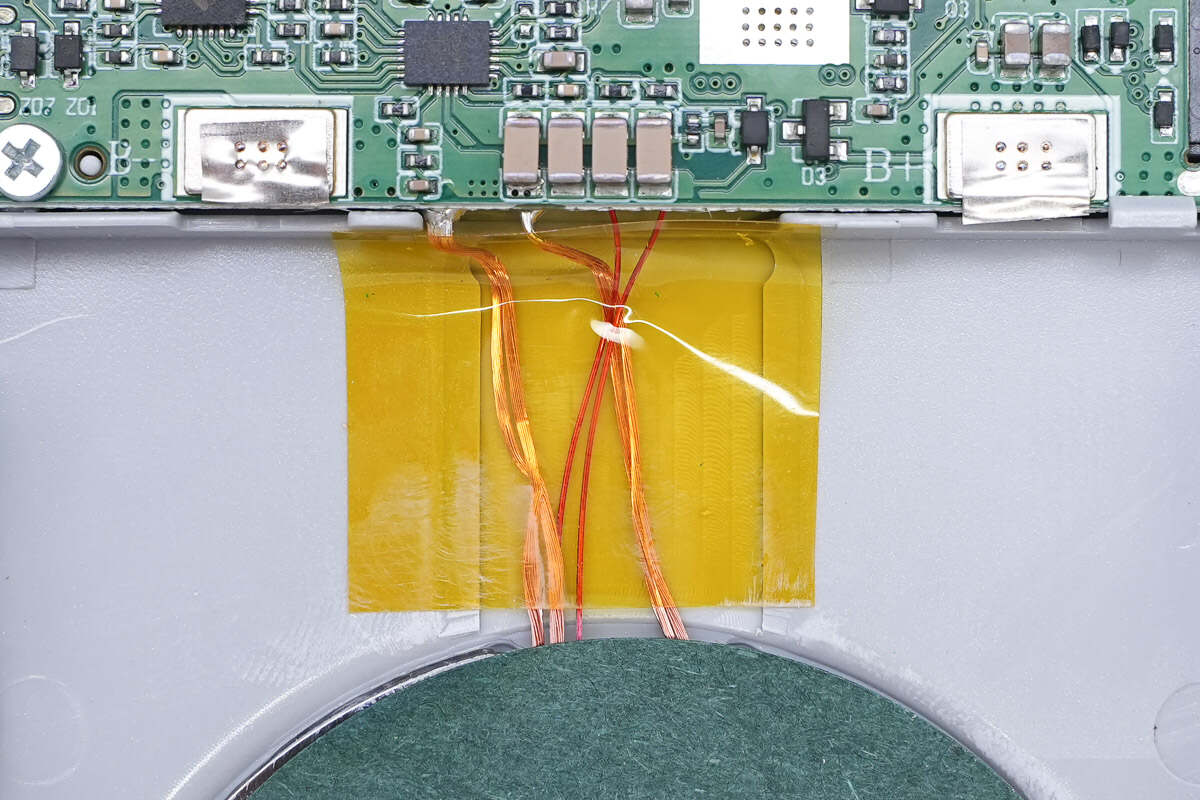

线圈与PCBA模块连接处特写。

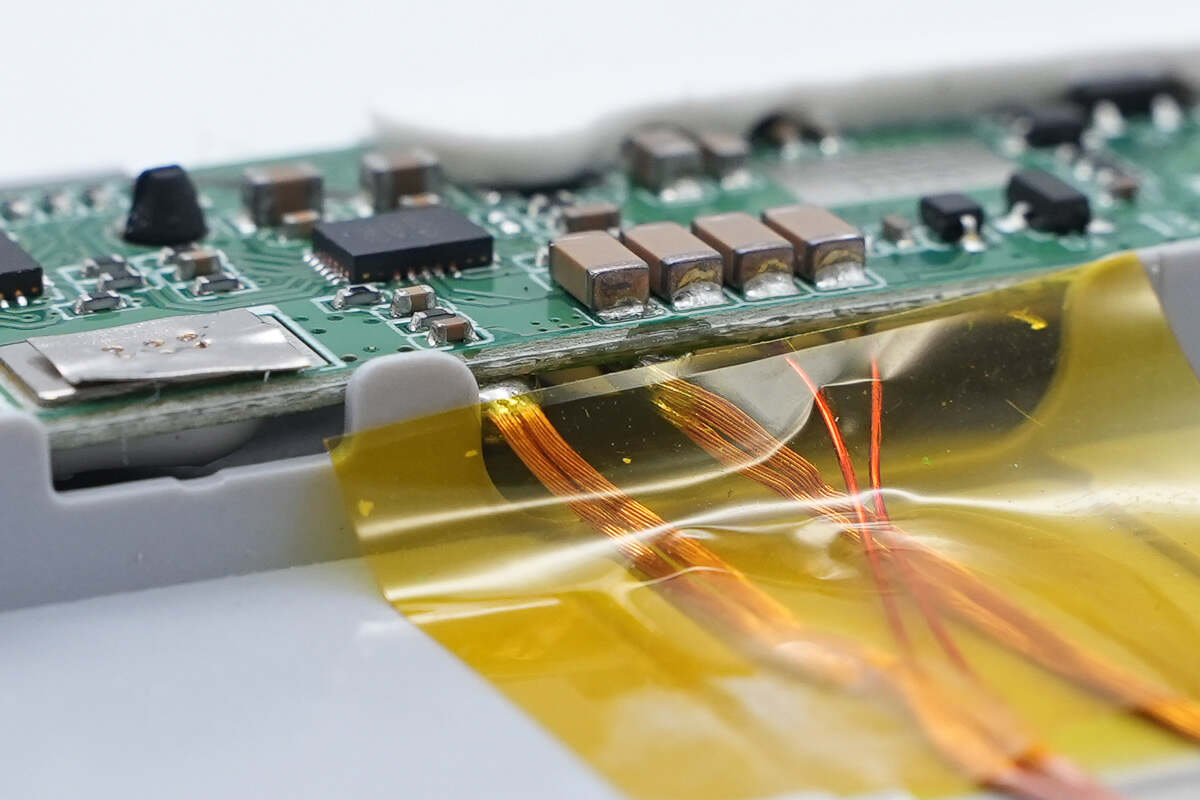

线圈导线和热敏电阻导线用高温胶带粘紧固定。

固定PCBA模块的螺丝特写。

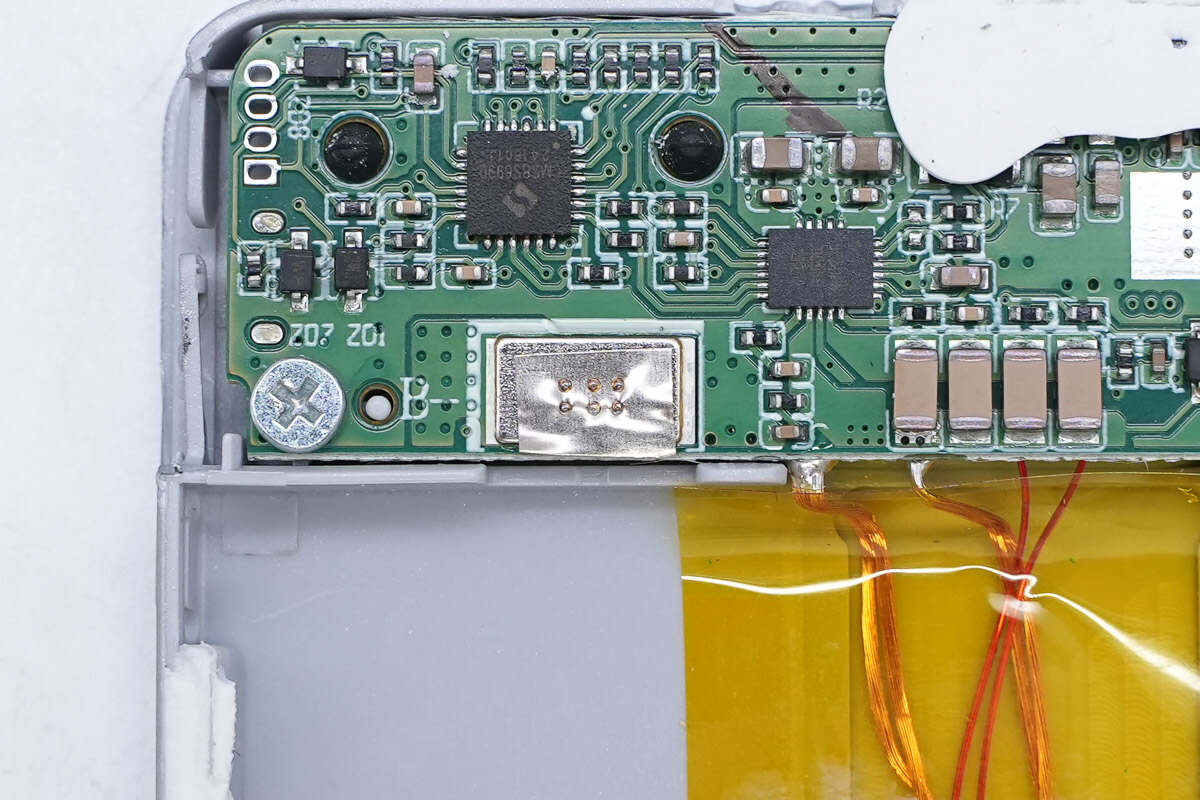

电芯极耳与PCBA模块点焊连接。

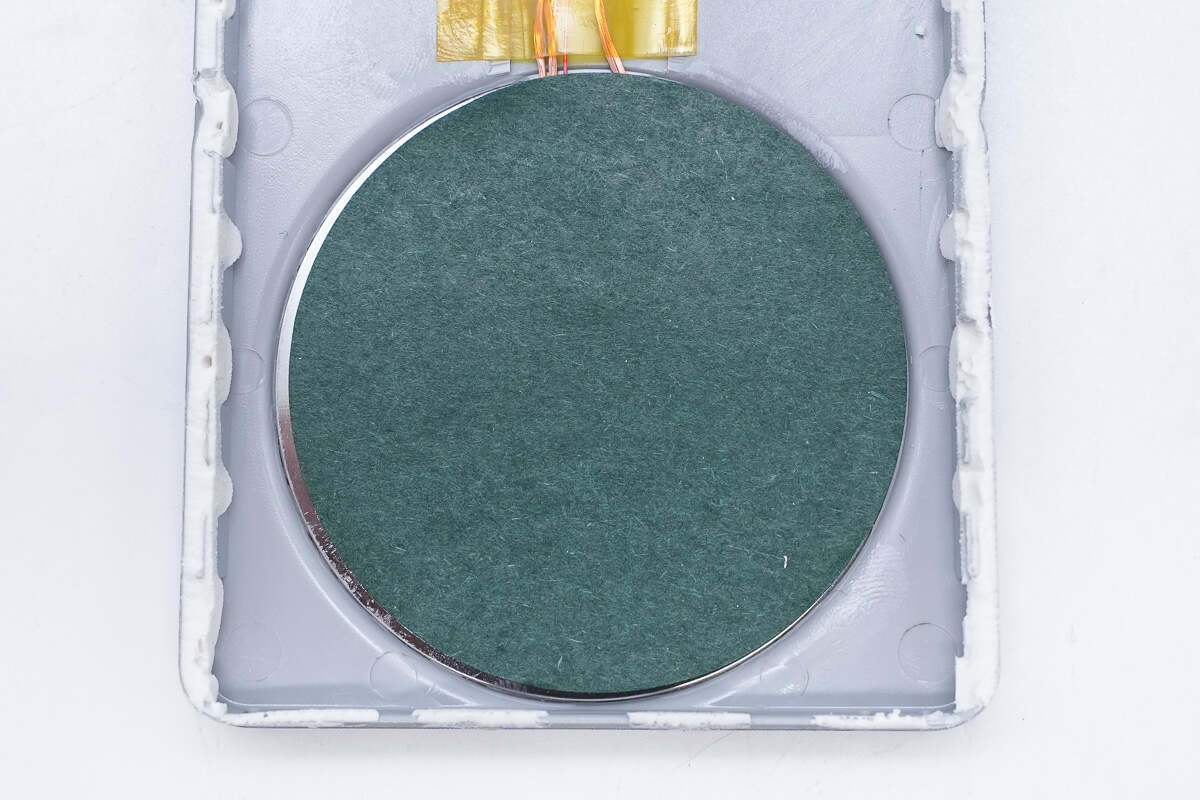

线圈外部用整片青稞纸绝缘保护。

线圈导线在PCBA上的焊点特写。

掀掉青稞纸，线圈内部结构一览。

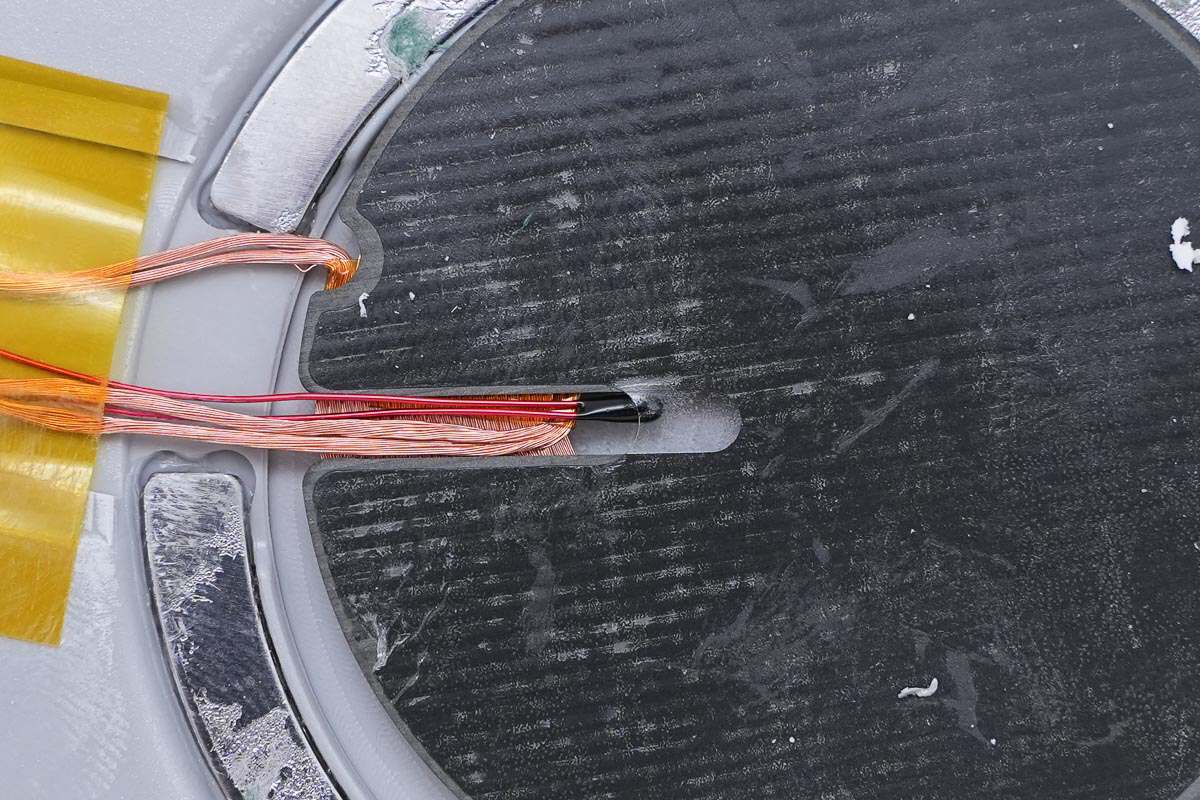

线圈内部同样有一颗热敏电阻测温，嵌在隔磁片中间。

将线圈、PCBA模块等构建从板子上分离拆下。

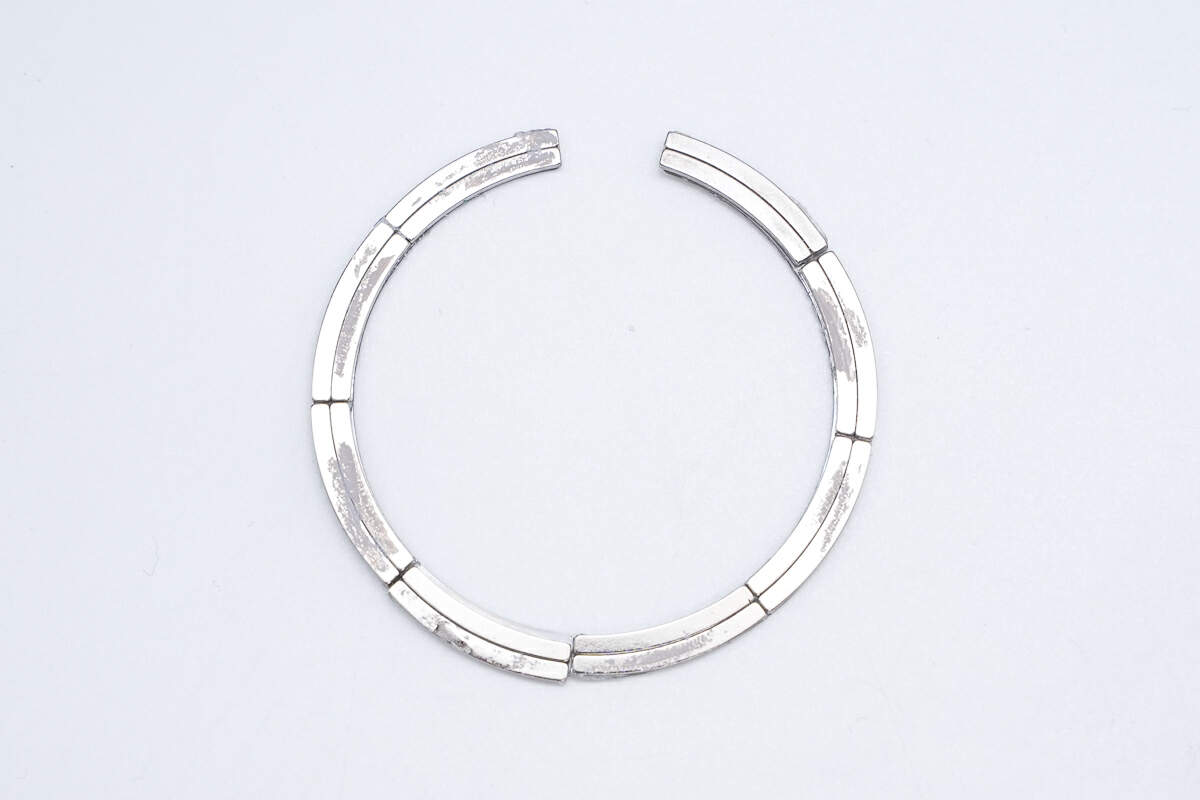

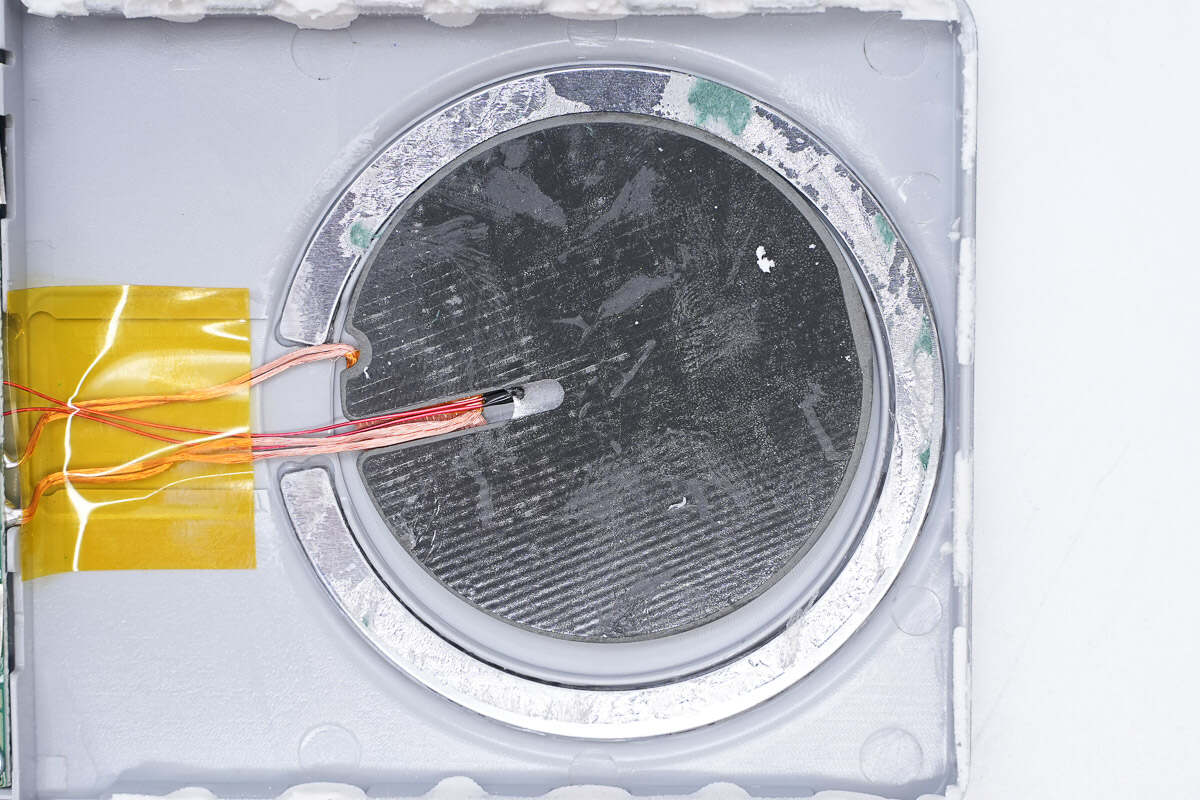

磁铁环特写，采用双层一体化构造，外部贴整块金属片加强粘结。

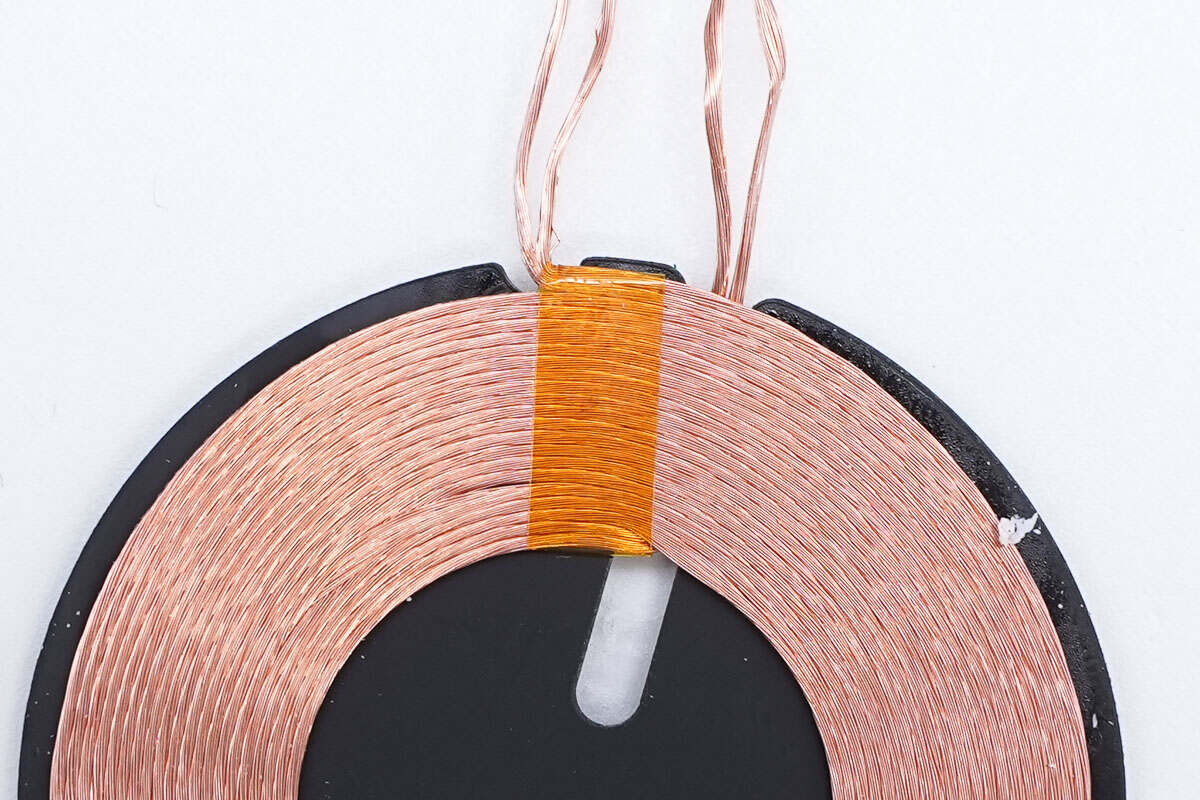

无线充电线圈整体结构一览。

线圈线芯用高温胶带束紧，防止散落。

另一颗NTC热敏电阻特写，用于线圈温度监测，进行过温保护。

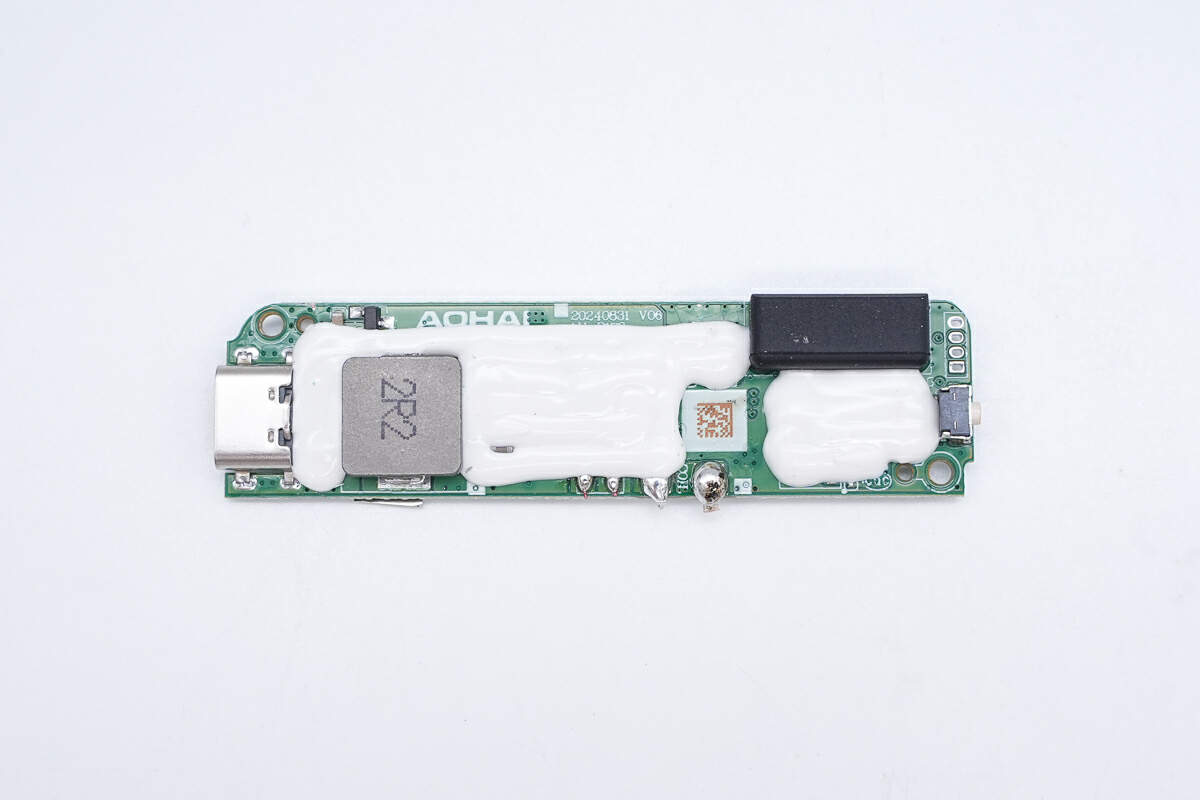

再来看PCBA模块，发热器件中间填塞大面积导热胶。

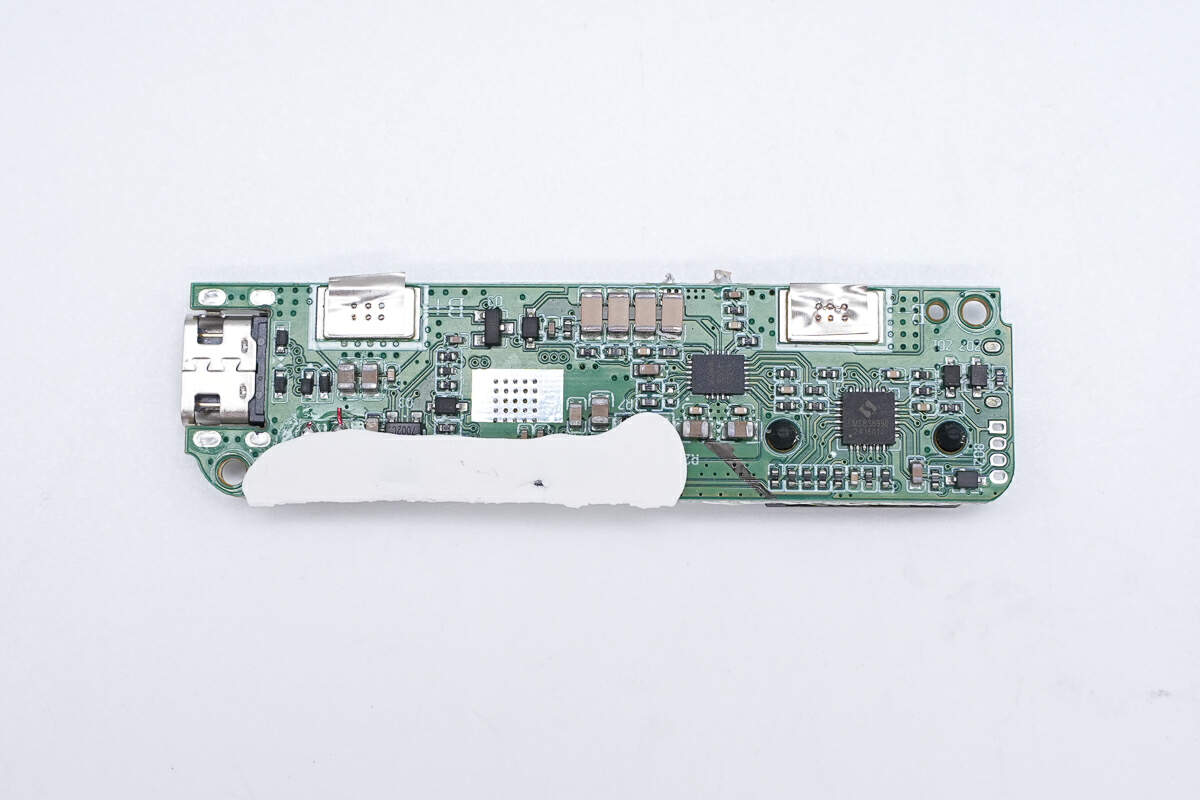

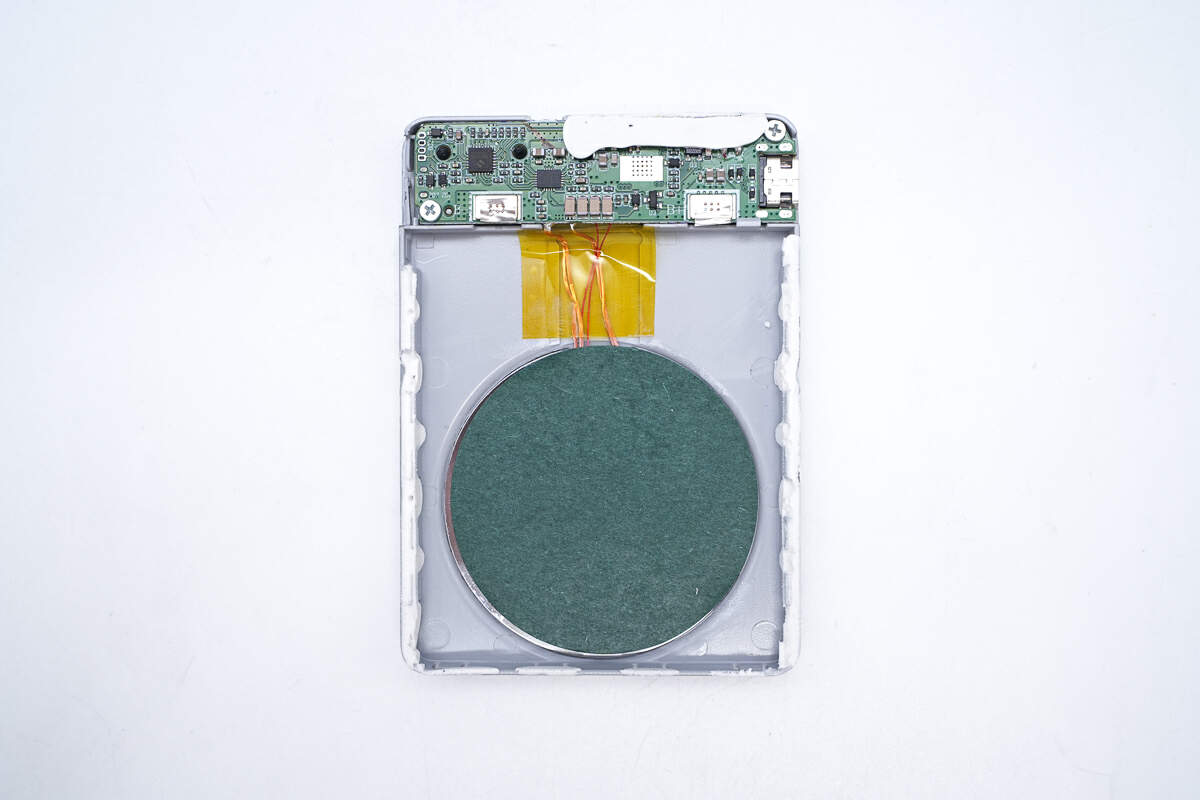

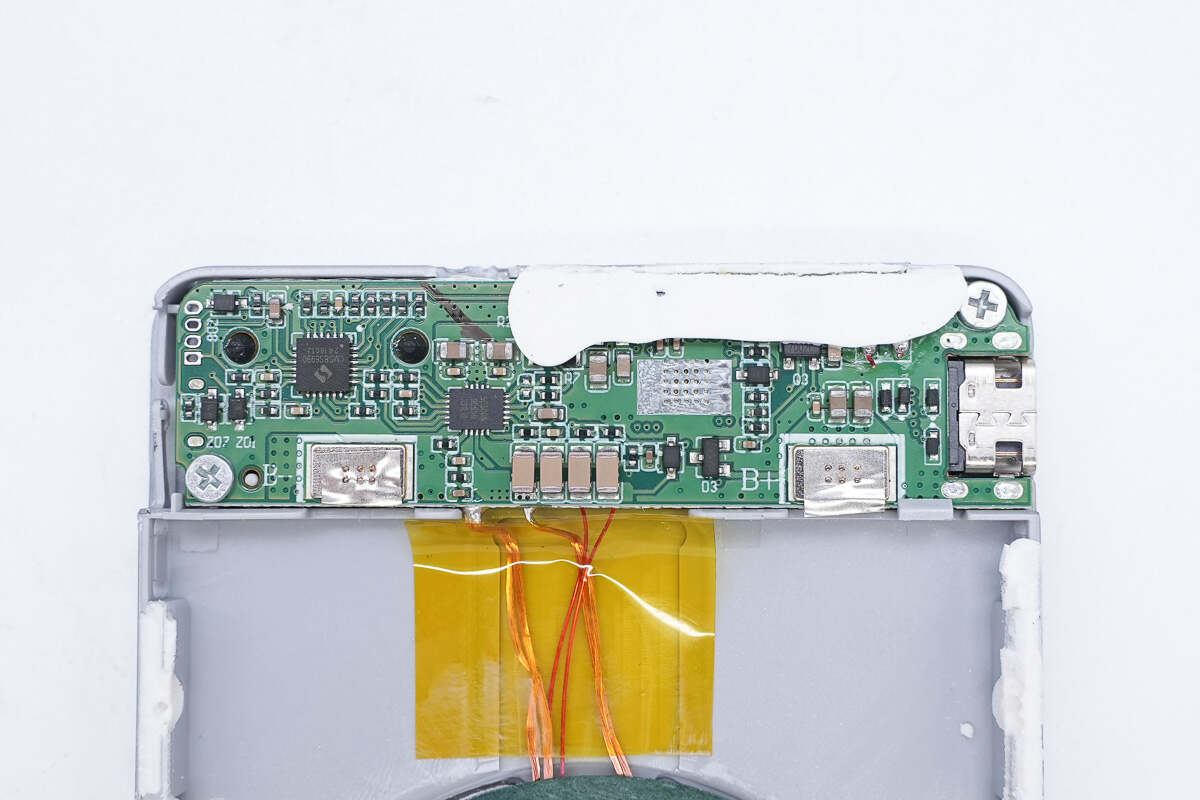

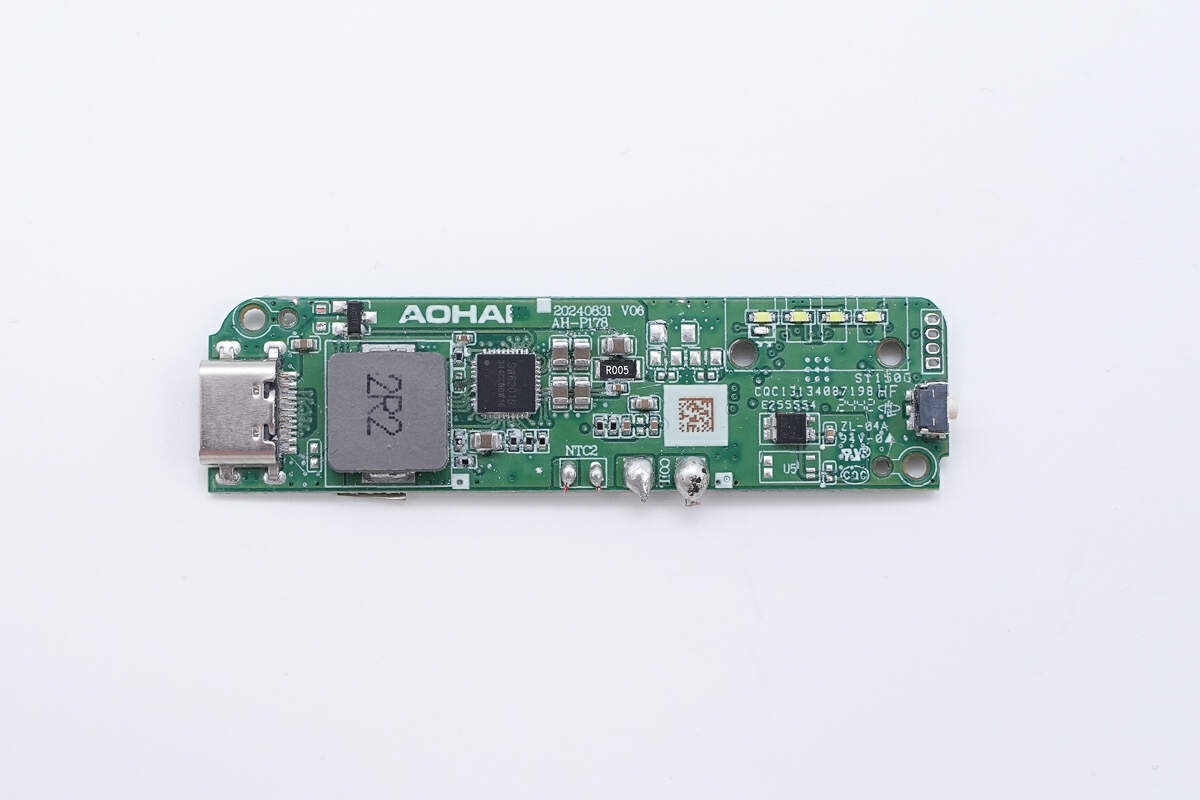

清理掉填充的导热胶。露出PCBA模块全貌，从左至右可见USB-C接口，升压电感，移动电源主控芯片，然后是四颗滤波电容，右侧一颗电池保护芯片和贴片电源按钮。

背面发热器件同样打胶。

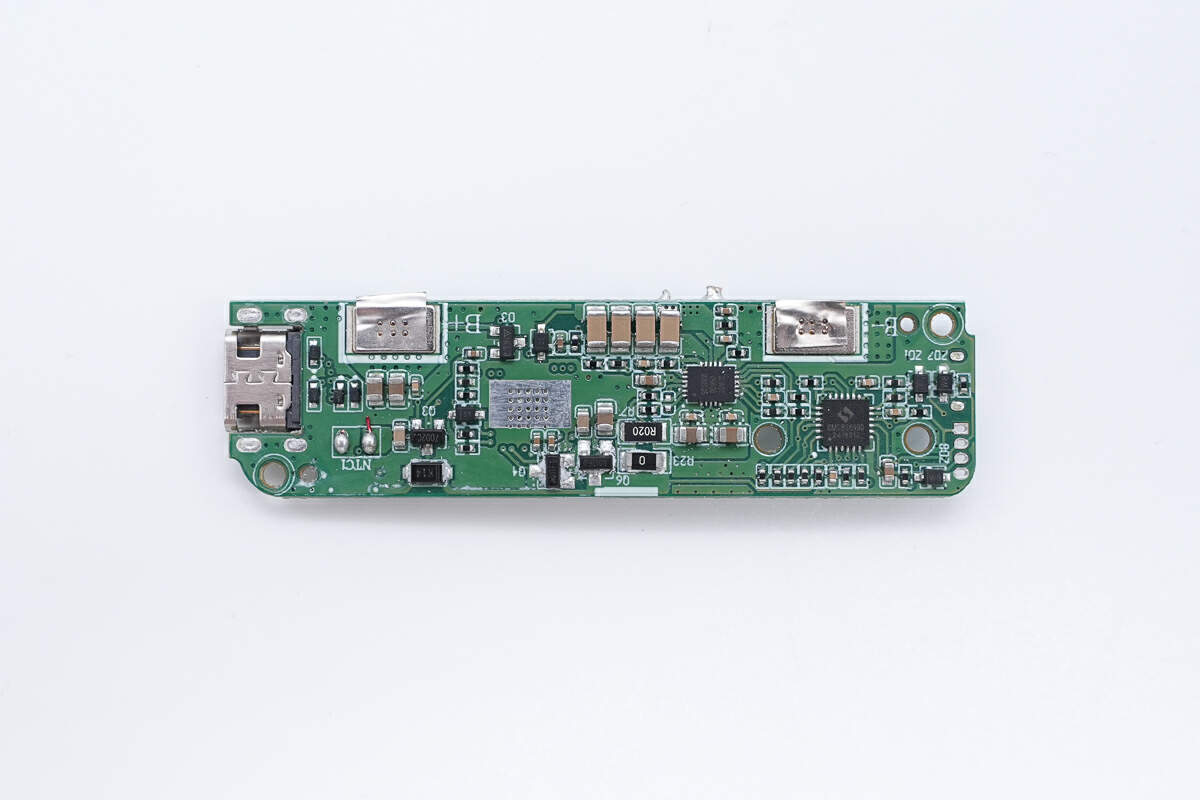

清理掉胶水，从左至右可见，中上方四颗谐振电容，然后是无线功率变送器和无线充主控芯片。

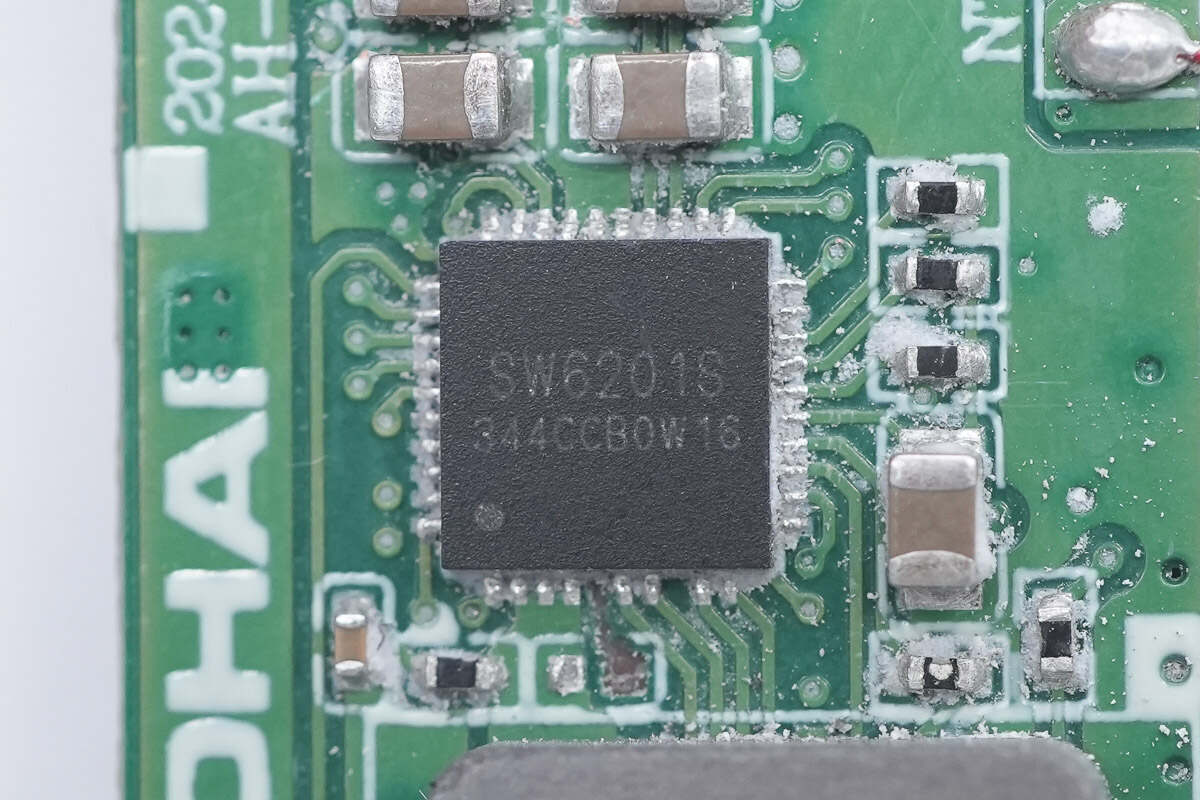

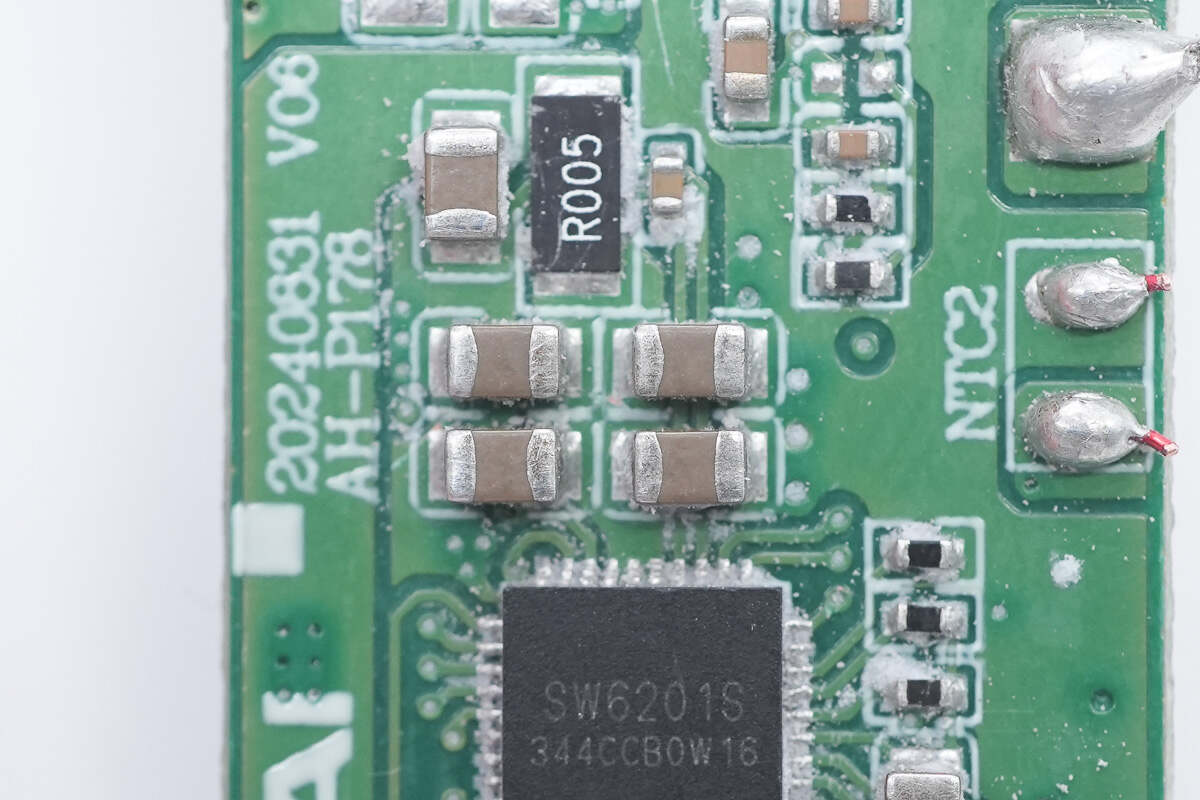

移动电源主控芯片采用智融科技SW6201。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C 口任意口快充。其集成了5A高效率开关充电，18W高效同步升压输出，PPS、PD、QC、AFC、FCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

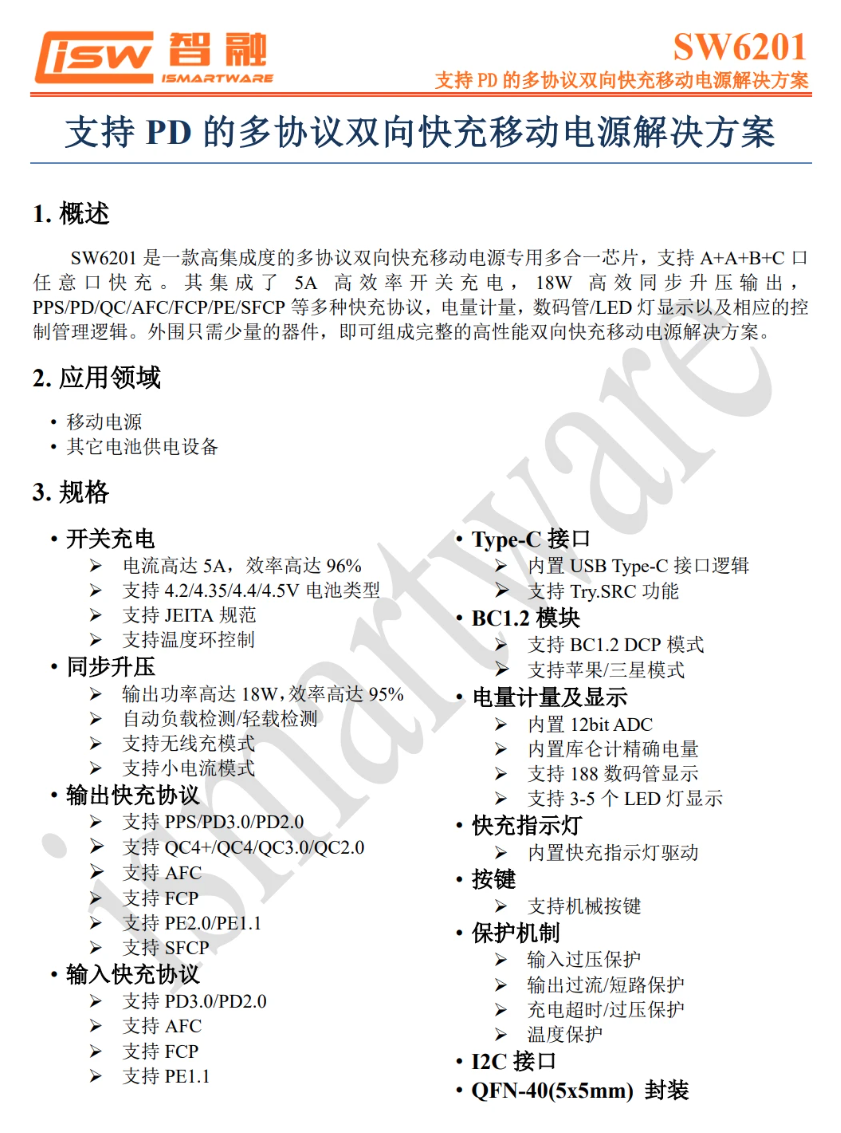

智融科技 SW6201 资料信息。

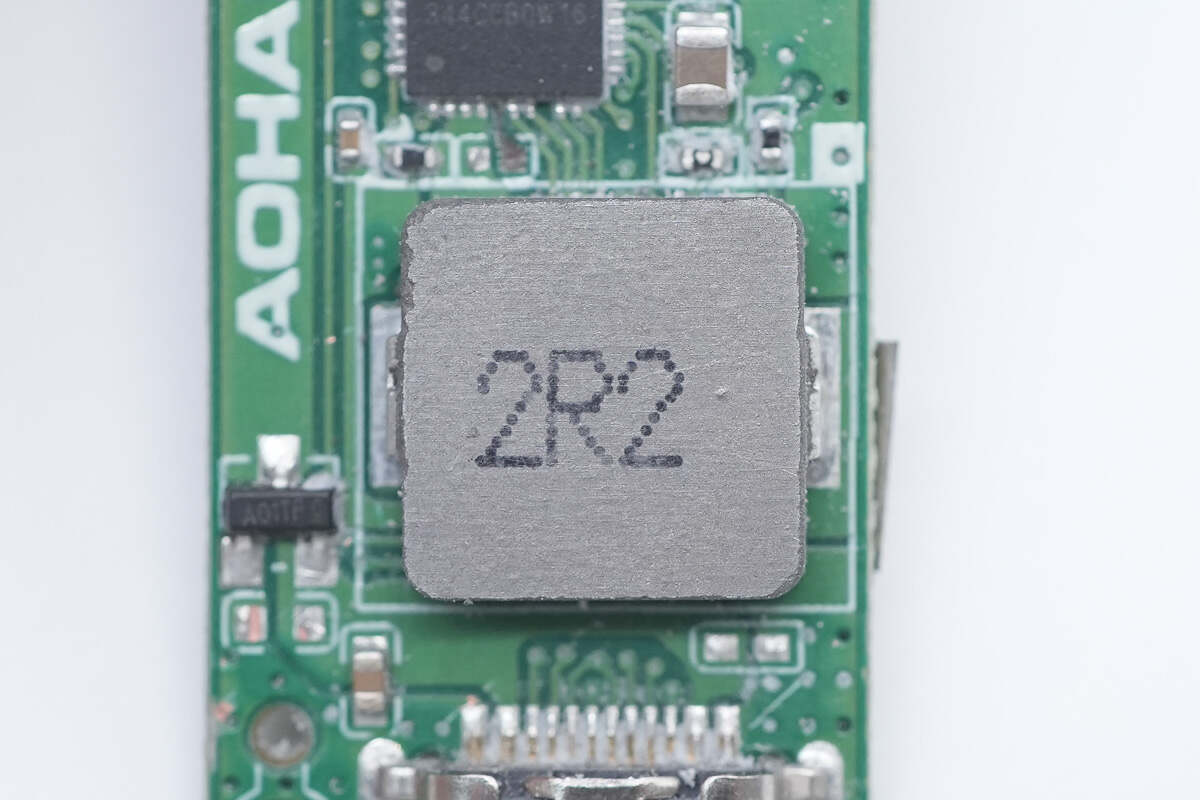

2.2μH合金电感特写，10*10mm大尺寸降低温升，提高转换效率，电感两侧打胶加固。

4颗并联的滤波电容特写。

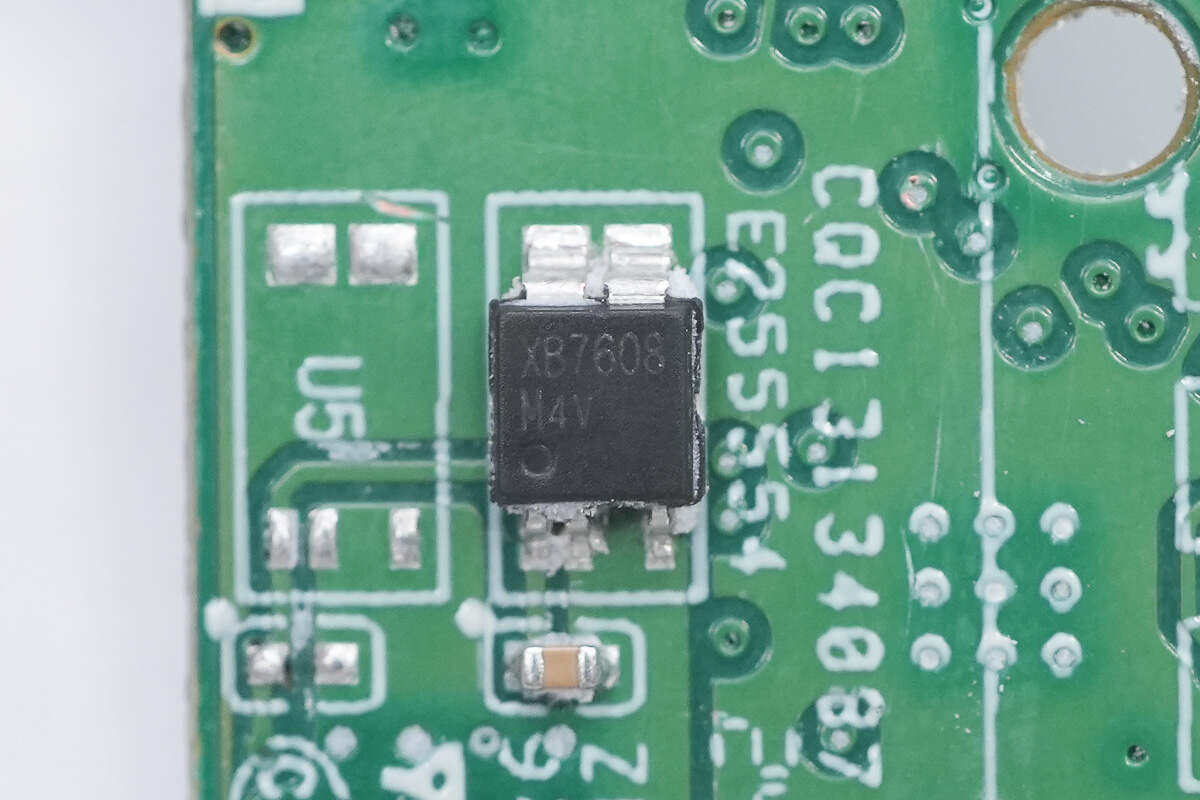

一体化电池保护芯片来自赛芯微，型号XB7608，用于电池过充，过放以及过电流保护。采用CPC5封装方式。

无线充电主控芯片来自中微，型号CMS8S6990，是一颗通用MCU，为增强型1T 8051，内置模拟比较器，运放和6通道PWM输出，用于无线充电控制。此处采用QFN24封装

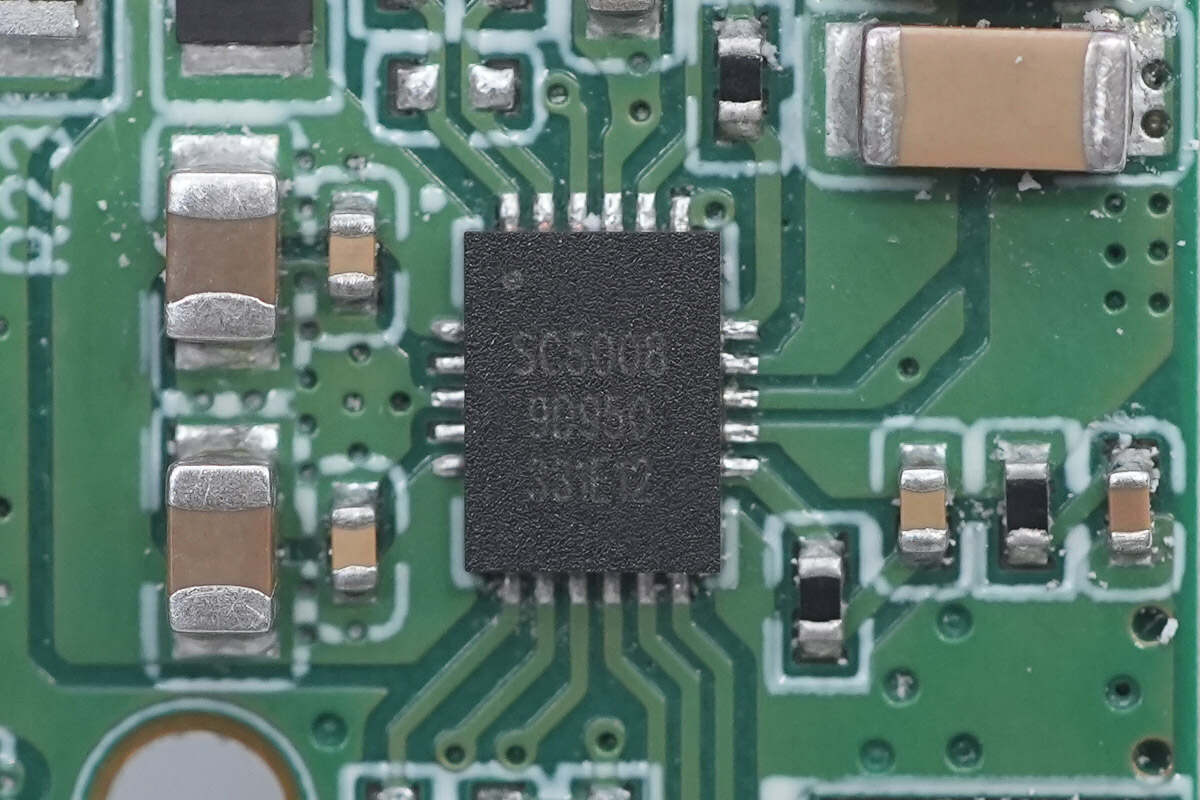

一颗无线功率变送器，型号SC5008，来自SOUTHCHIP南芯科技，SC5008 是一款高度集成的模拟前端芯片，汇集了搭建符合 WPC 规范无线电源发射器所需的全部模拟组件。

SC5008具备异物检测（FOD）功能，通过连续监控传输的功率并与电源接收器反馈的接收功率相比较来实现。为了达到这一目的，SC5008 利用电流感应放大器精确测量输入的直流电流。内置的 5V 和 3.3V LDOs 能为内外部电路供电。 采用 3mm x 4mm QFN 19封装。

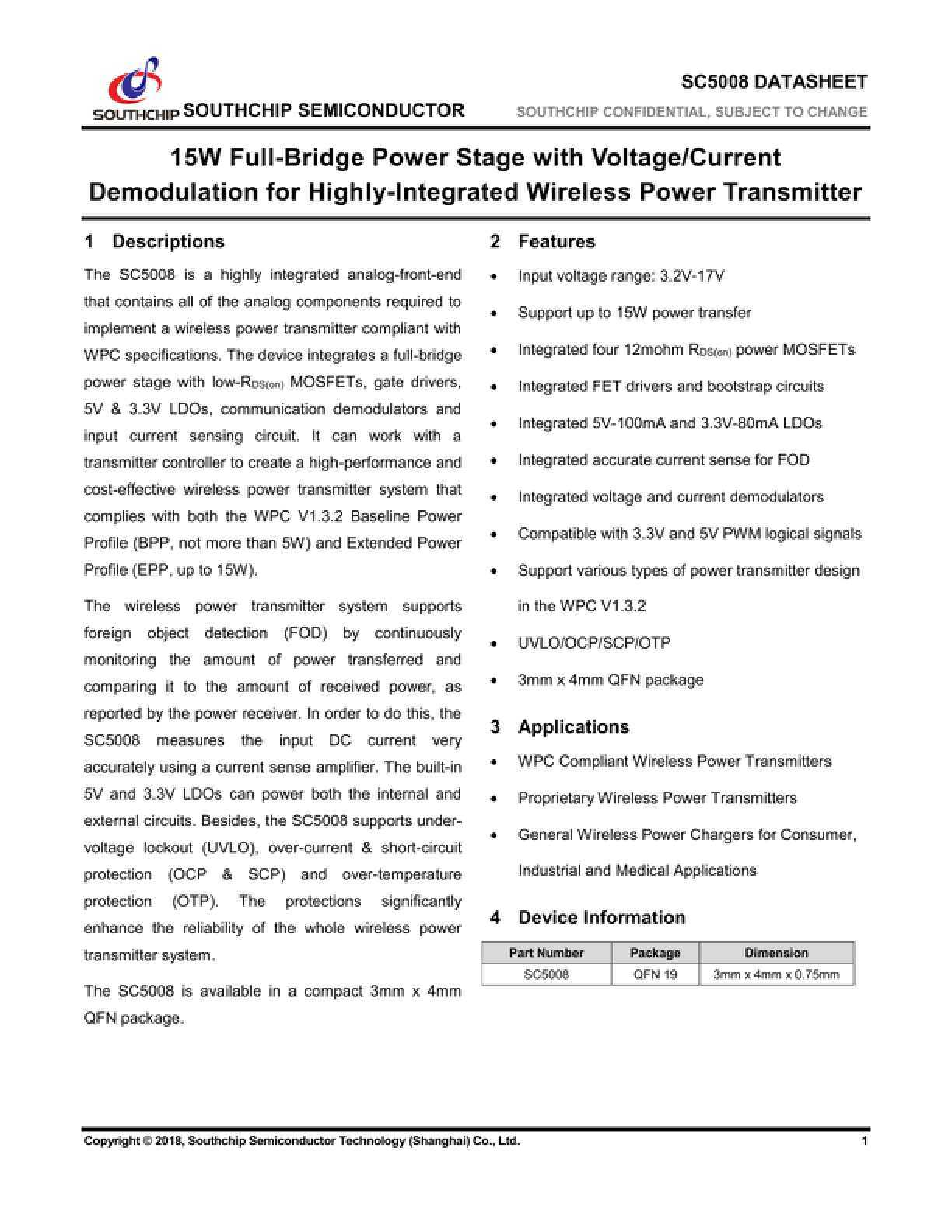

南芯科技 SC5008资料详情。

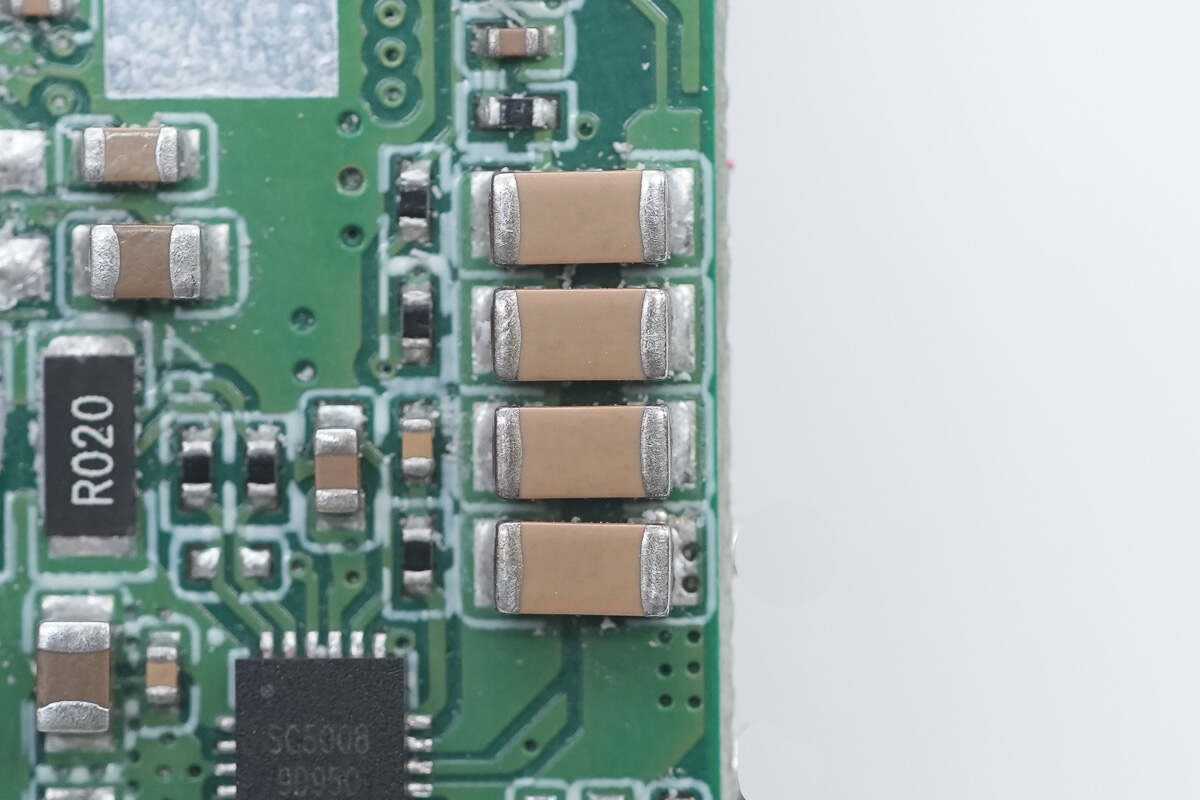

四颗NPO谐振电容特写。

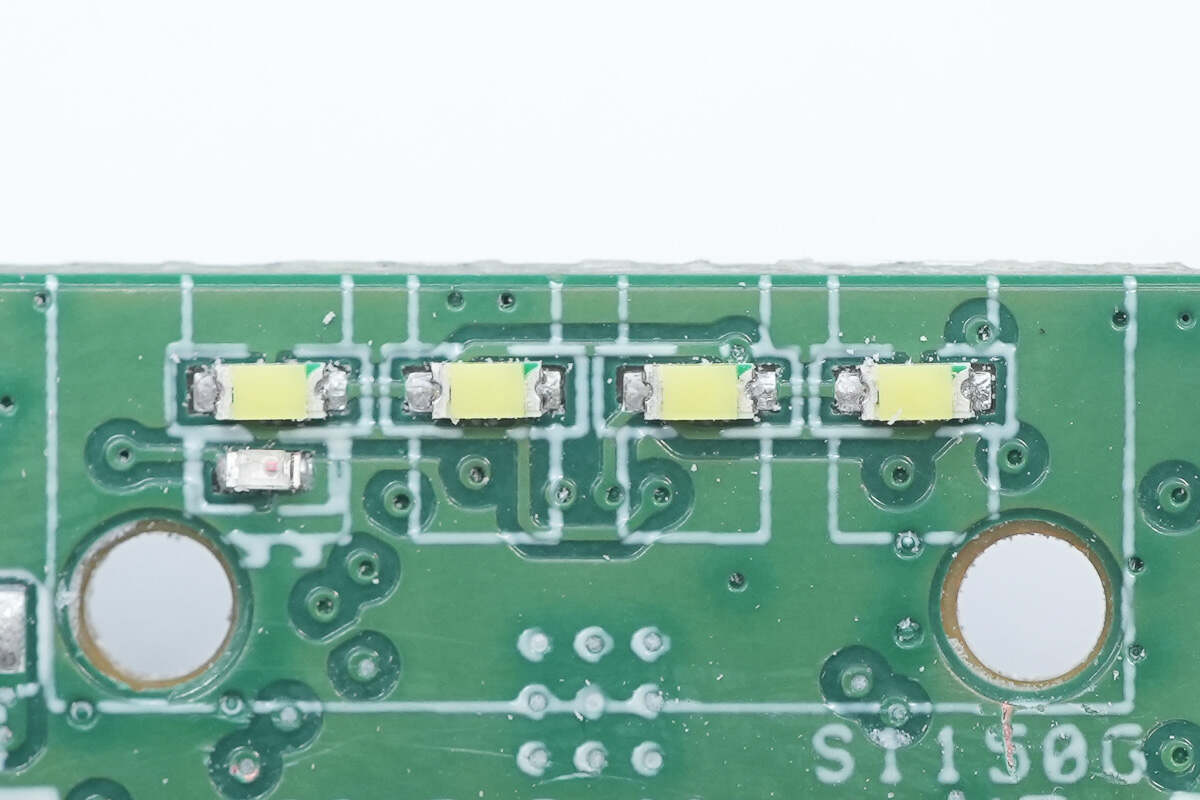

联排LED灯珠特写。

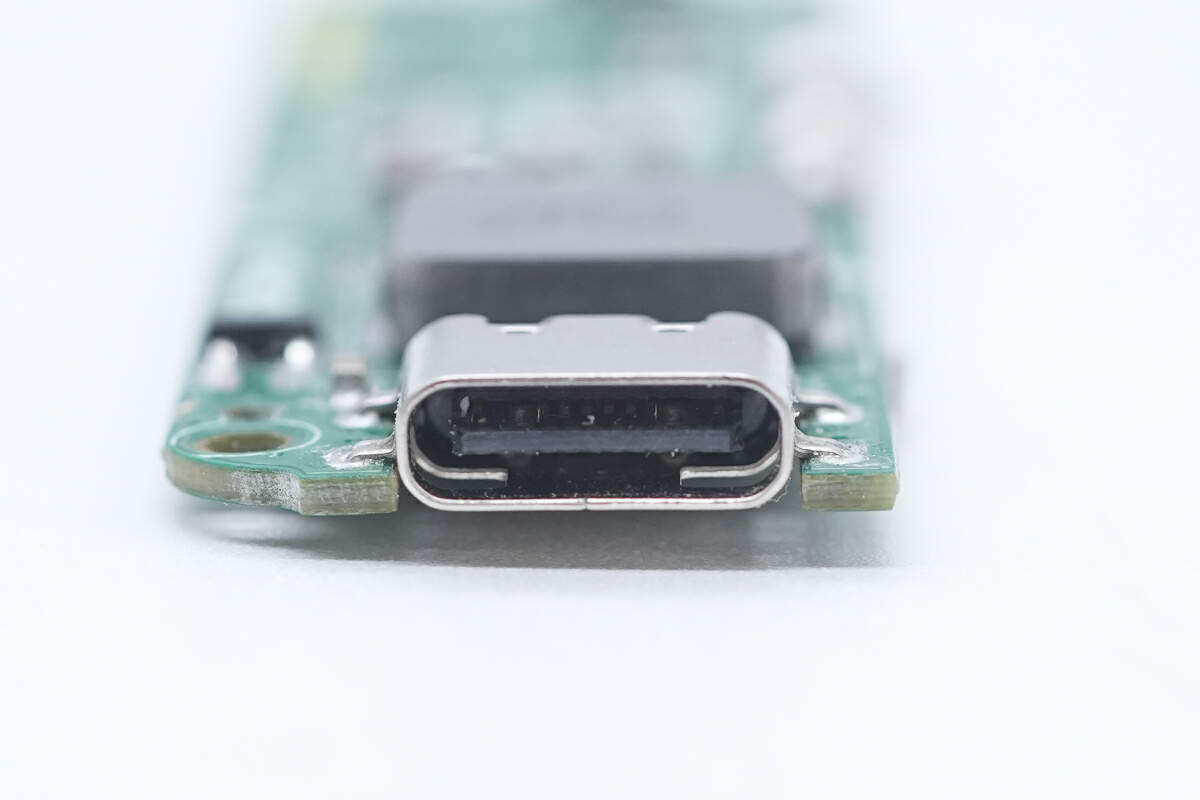

USB-C接口特写，黑色胶芯不露铜。沉板焊接减少占用空间。

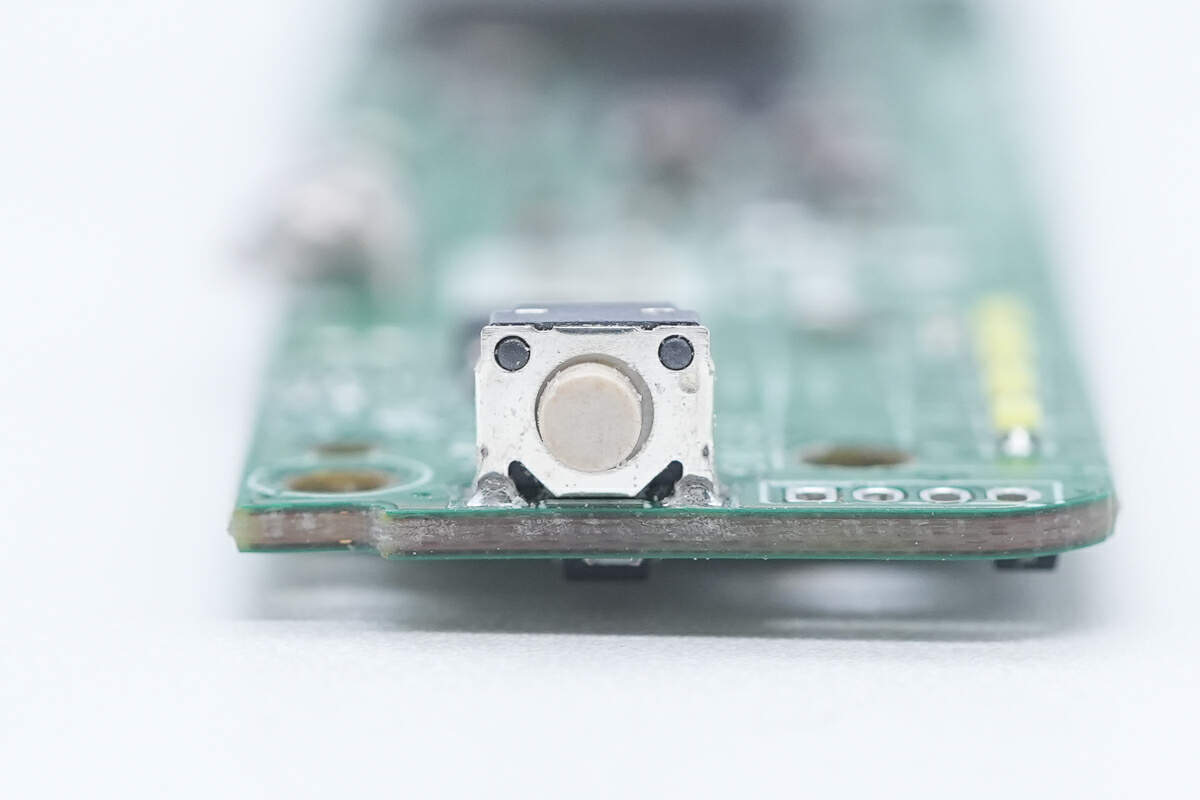

贴片开关按钮特写。

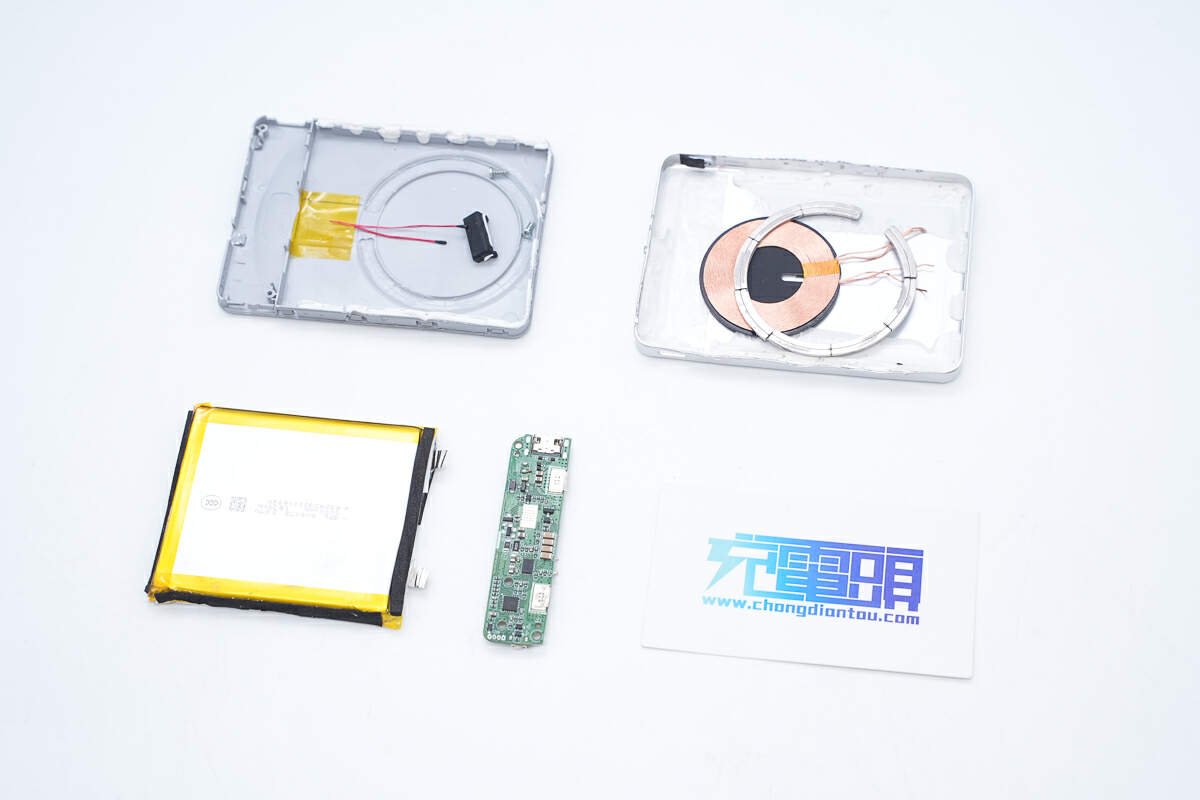

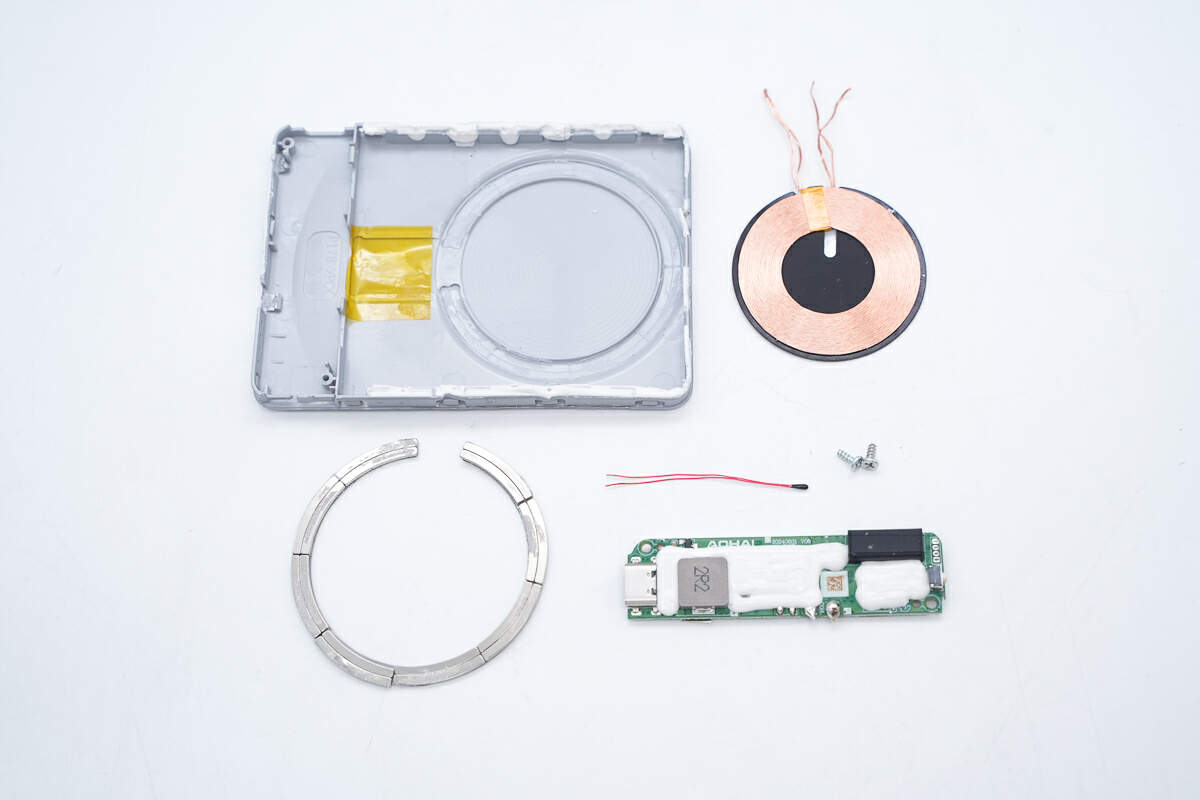

全部拆解完毕，来张全家福。

充电头网总结

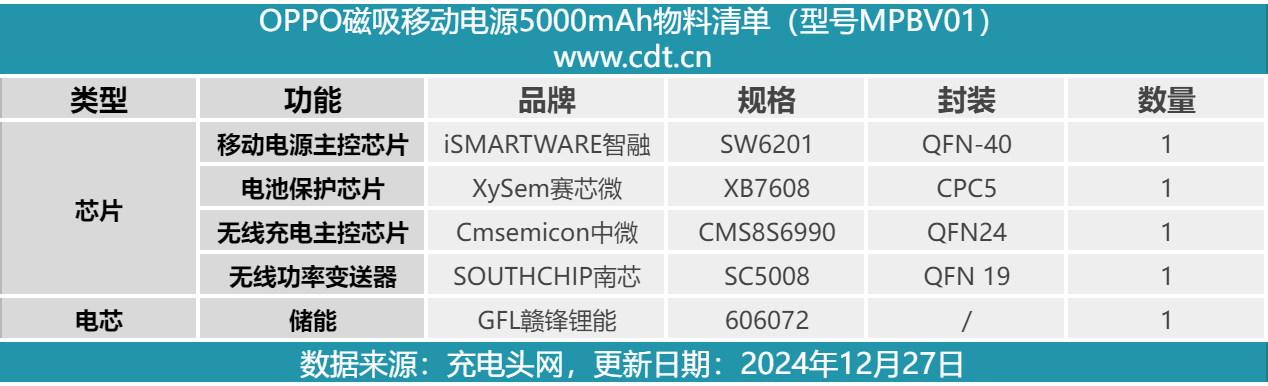

最后附上OPPO磁吸移动电源5000mAh核心器件物料清单，方便大家查阅。

OPPO磁吸移动电源5000mAh拥有10W的无线和有线快充能力，支持12W最大输入功率，外观精美轻薄，配备电源开关键和LED指示灯进行电量显示。

充电头网通过拆解发现，其内置赣锋锂能1块5000mAh软包电芯，单块电芯标称容量5000mAh，标称电压3.87V。移动电源的主控芯片为智融科技SW6201，是一款支持 A+A+B+C 口任意口快充，并集成双向快充和电量计量，数码管等模块的移动电源SOC芯片。无线充电管理芯片来自中微CMS8S6990，搭配南芯的无线功率变送器SC5008，进行无线充电管理。

PCBA模块加锡露铜，PCBA大面积导热胶散热，电池组及线圈周边贴青稞纸绝缘，塞泡棉缓冲保护，整体安全防护比较到位。此外，USB-C接口沉板焊接，内部空间利用紧凑合理，使得超薄体积下，性能发挥不打折扣。
