前言

广西东来新能源科技有限公司，自2019年成立以来，以创新精神深耕锂离子动力电池领域。坐落于广西崇左市，专注于电动车、太阳能储能等新能源行业，提供高效、环保的锂离子电池解决方案。凭借9700平方米的现代化厂房，可日产30万支电芯，目前正迈向日产150万支电芯的宏伟目标。

此前，电池交易网就评测过了东来一系列的电芯，此次就为大家带来最后一款面向数码以及储能方向的DL18650-2500电芯，这款电芯拥有2500mAh容量，支持1C充放电倍率，最大瞬时放电倍率可达2C，下面就一起来看看这款电芯的表现如何吧。

外观介绍

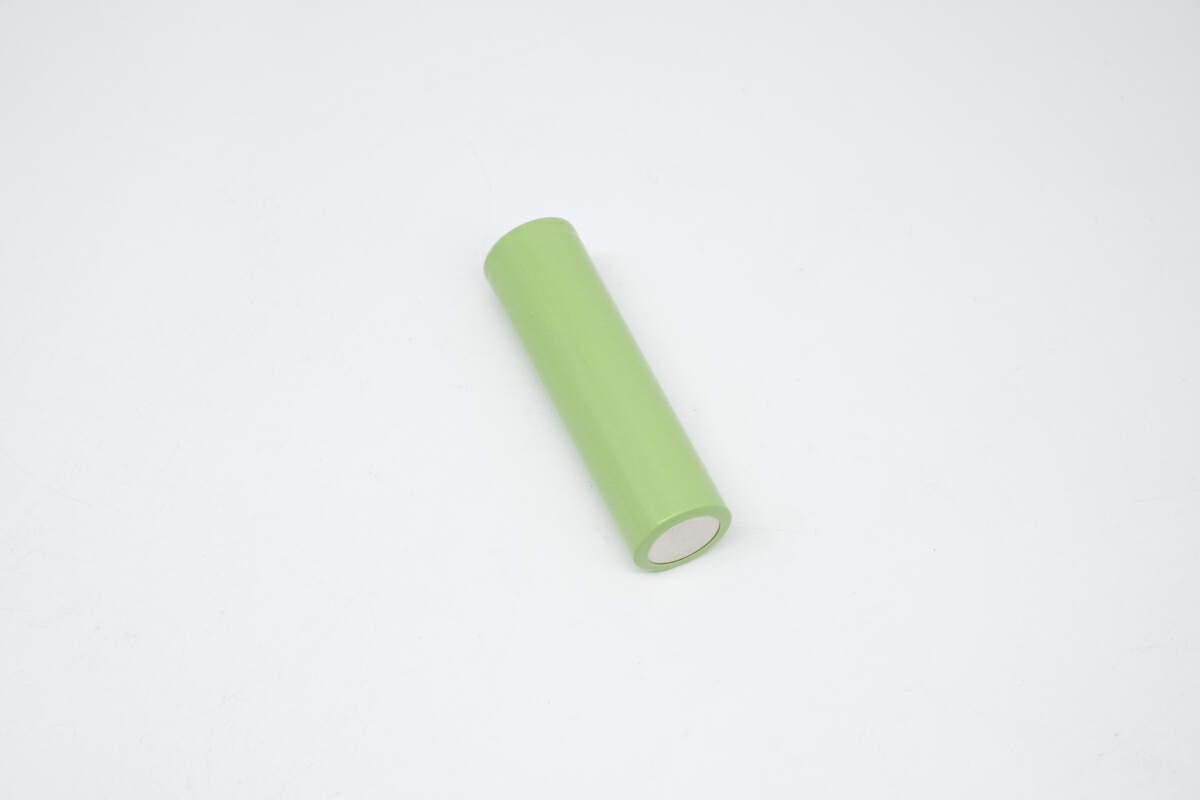

东来DL18650-2500电芯采用绿色电芯套膜，表面无丝印信息。

东来DL18650-2500电芯正极盖帽为合金材质，平头设计，顶部可见五泄气孔。

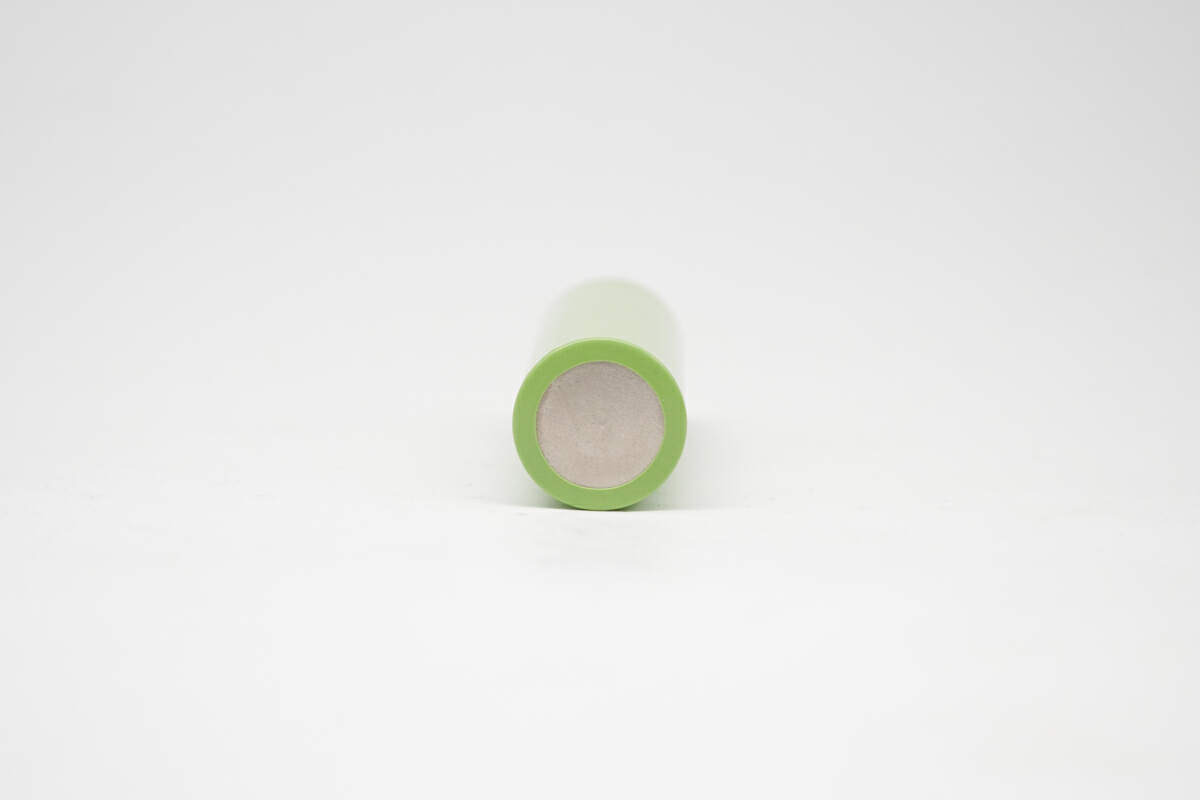

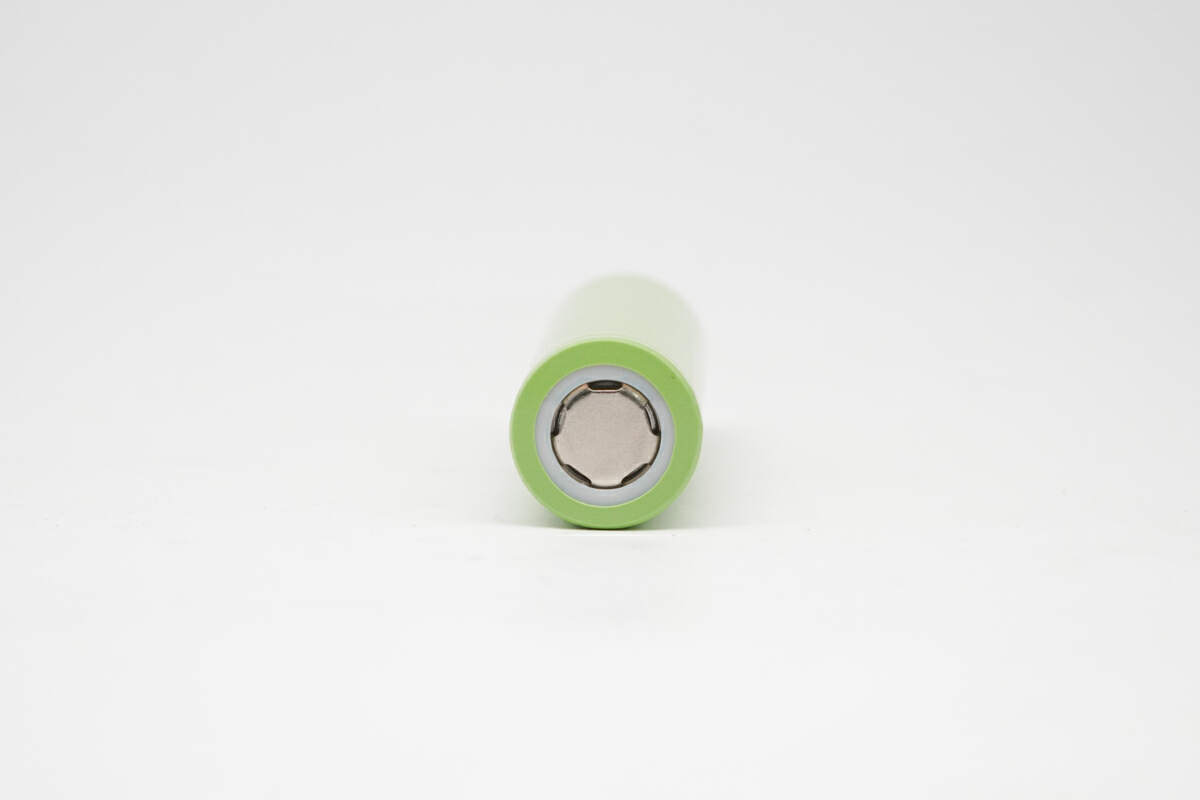

东来DL18650-2500电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

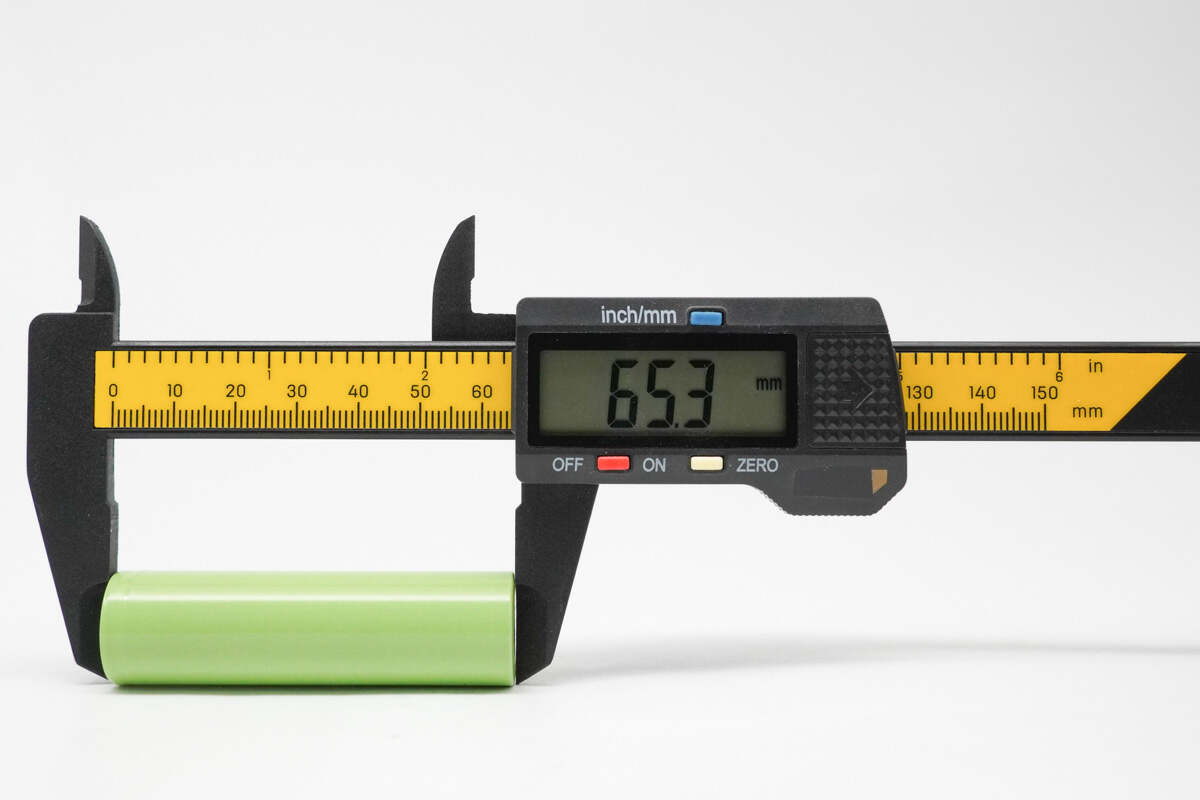

使用塑胶卡尺测得，东来DL18650-2500电芯高度约为 65.3mm。

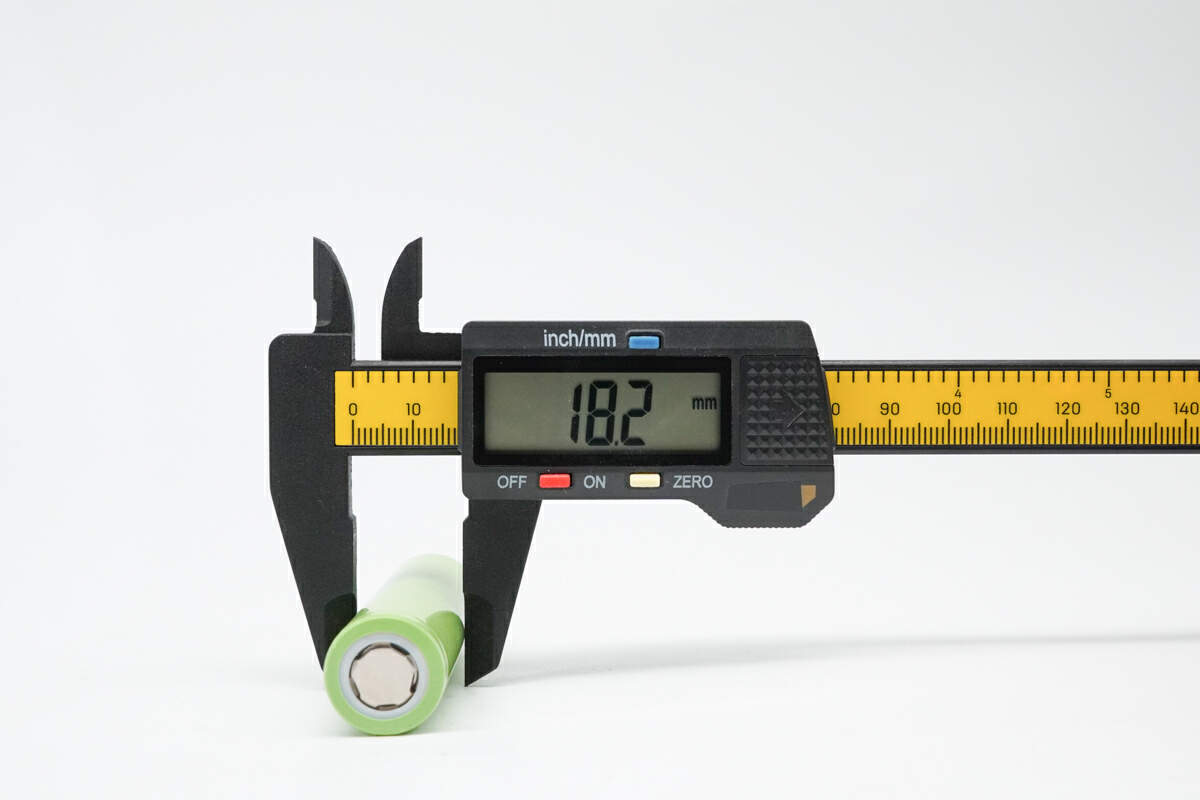

使用塑胶卡尺测得，东来DL18650-2500电芯直径约为 18.2mm。

东来DL18650-2500电芯重量约为 45.5g。

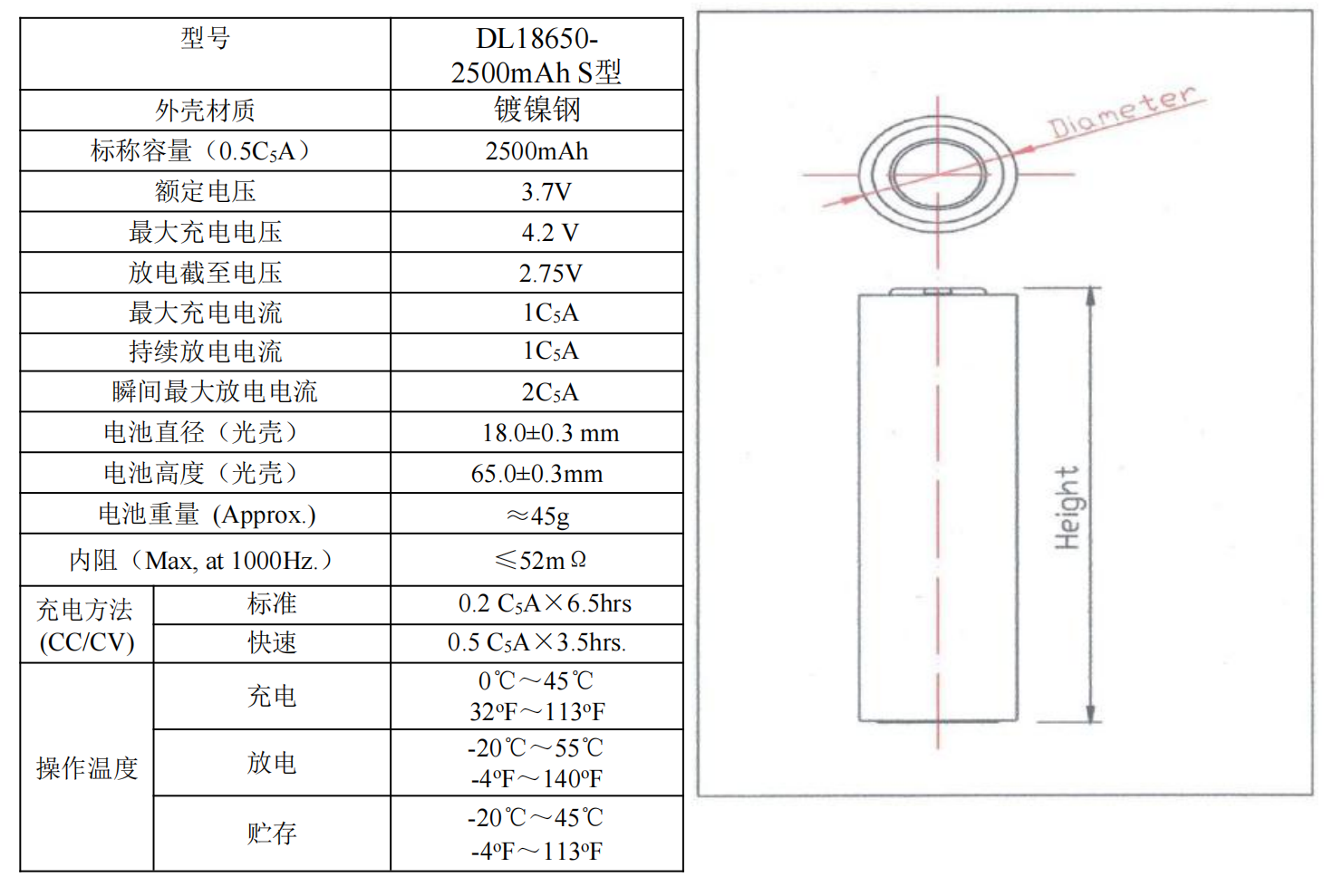

型号：DL18650-2500mAh S型；外壳材质：镀镍钢；标称容量：2500mAh@0.5C；额定电压：3.7V；最大充电电压：4.2V；放电截止电压：2.75V；最大充电电流：1C；持续放电电流：1C；瞬间最大放电电流：2C；电池重量：≈45g，内阻：≤52mΩ。

看完外观，进入正题；以下将进行0.2C、0.5C、1C倍率进行充放电测试。

充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。

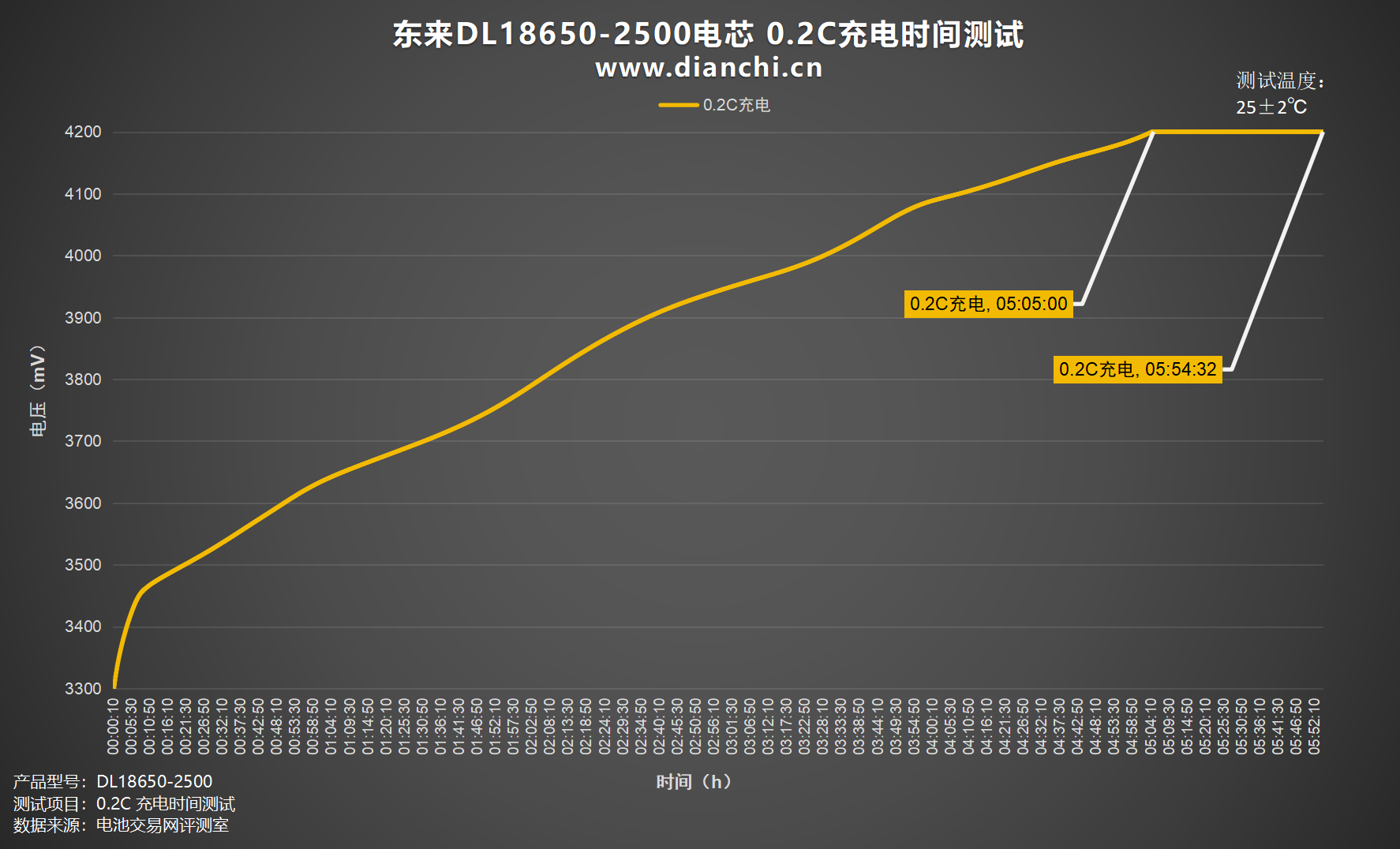

绘制出折线图，设置电流为 500mA，0.2C为东来DL18650-2500电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时5分钟，涓流完全充满时间约为5小时54分钟。

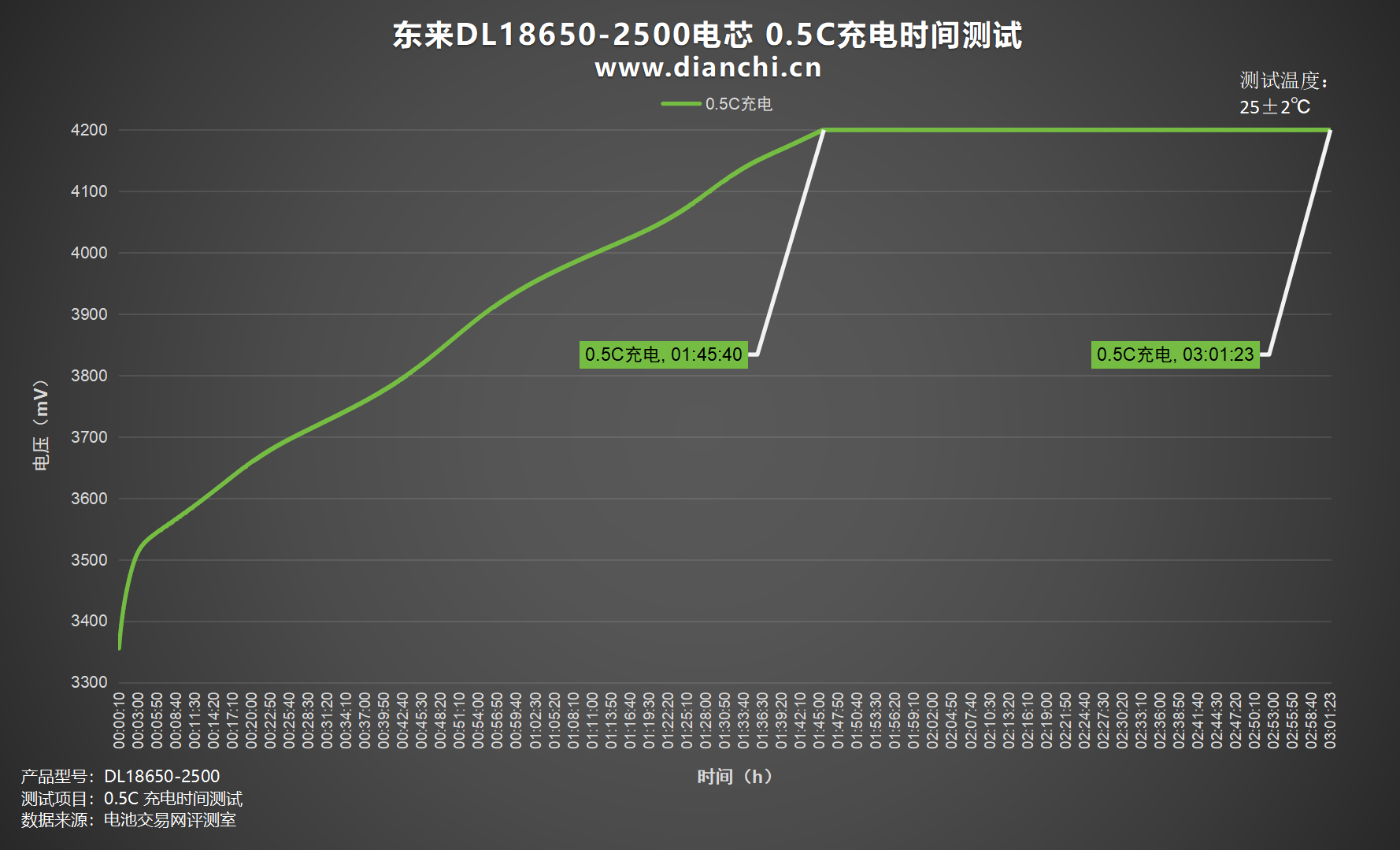

绘制出折线图，设置电流为 1250mA，0.5C为东来DL18650-2500电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时45分钟，涓流完全充满时间约为3小时1分钟。

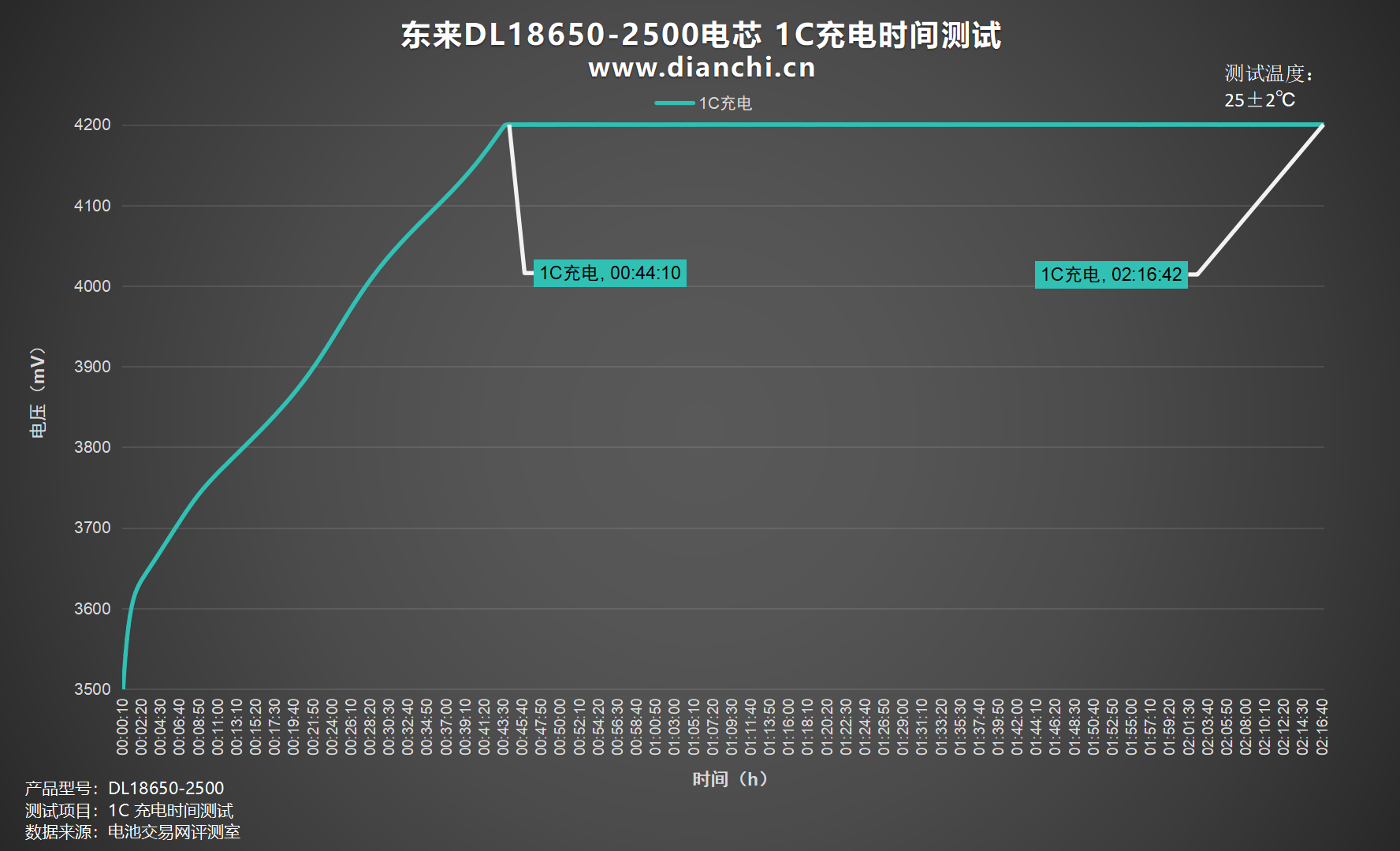

绘制出折线图，设置电流为 2500mA，1C为东来DL18650-2500电芯充电，充电截止电压为 4.2V，充至4.2V时间约为44分钟，涓流完全充满时间约为2小时16分钟。

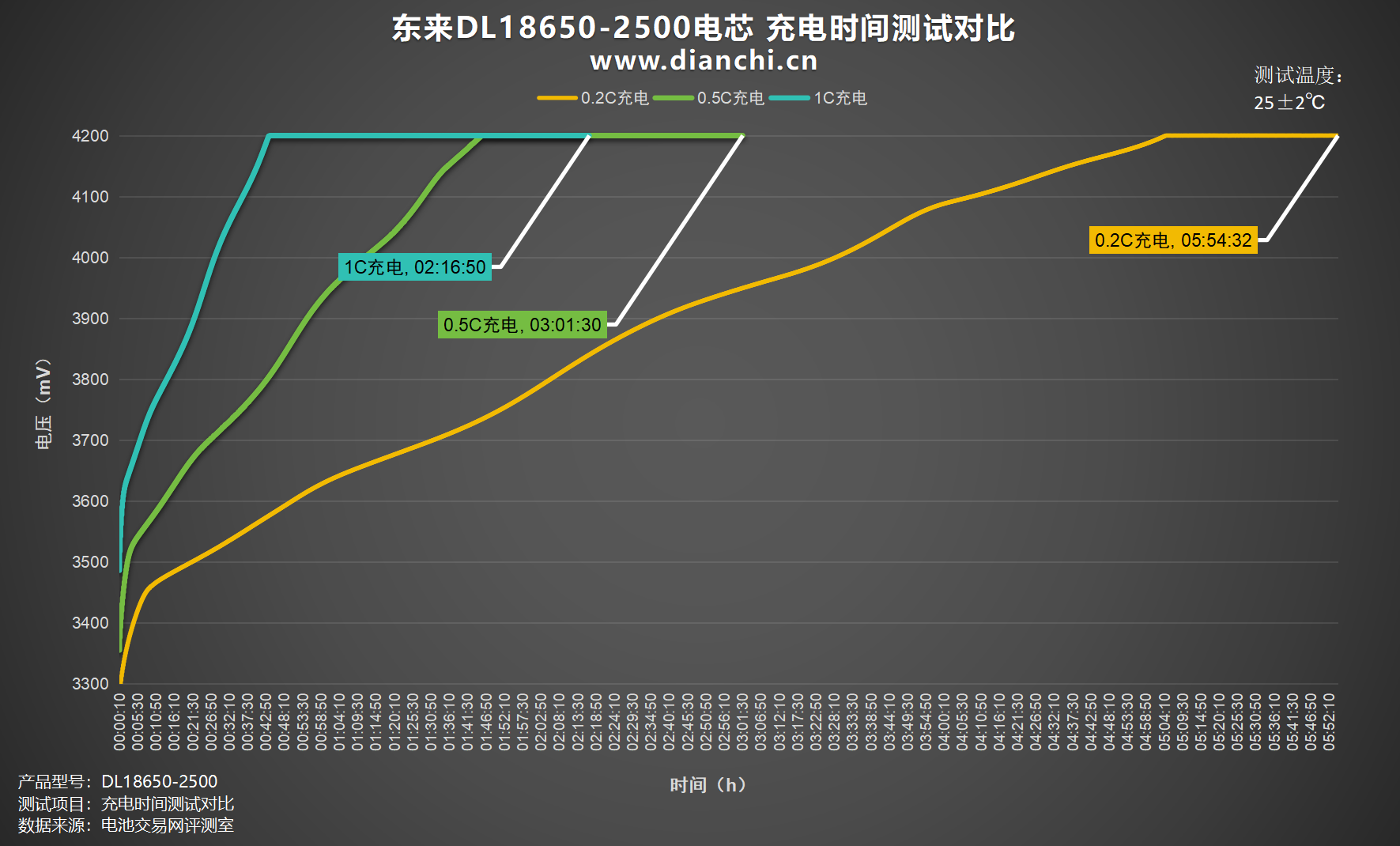

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时54分钟，0.5C充电充满耗时3小时1分钟，1C充电充满耗时2小时16分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

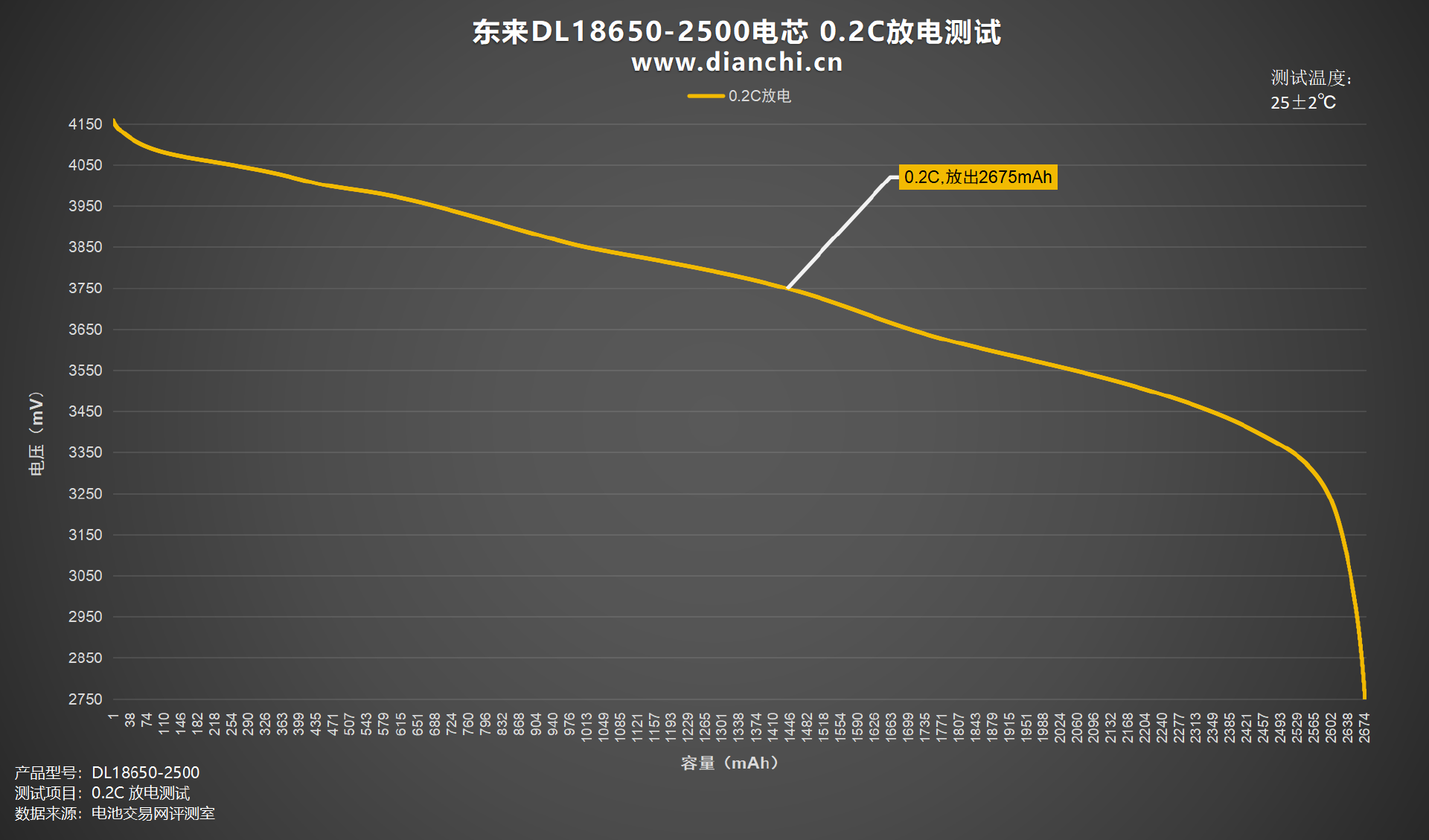

绘制出折线图，设置电流为 500mA，0.2C为东来DL18650-2500电芯放电，均压 3.74V，放到截止电压为 2.75V，耗时约5小时21分钟，放出容量2675mAh，放出能量10.01Wh。

绘制出折线图，设置电流为 1250mA，0.5C为东来DL18650-2500电芯放电，均压 3.69V，放到截止电压为 2.75V，耗时约2小时6分钟，放出容量2625mAh，放出能量9.68Wh。

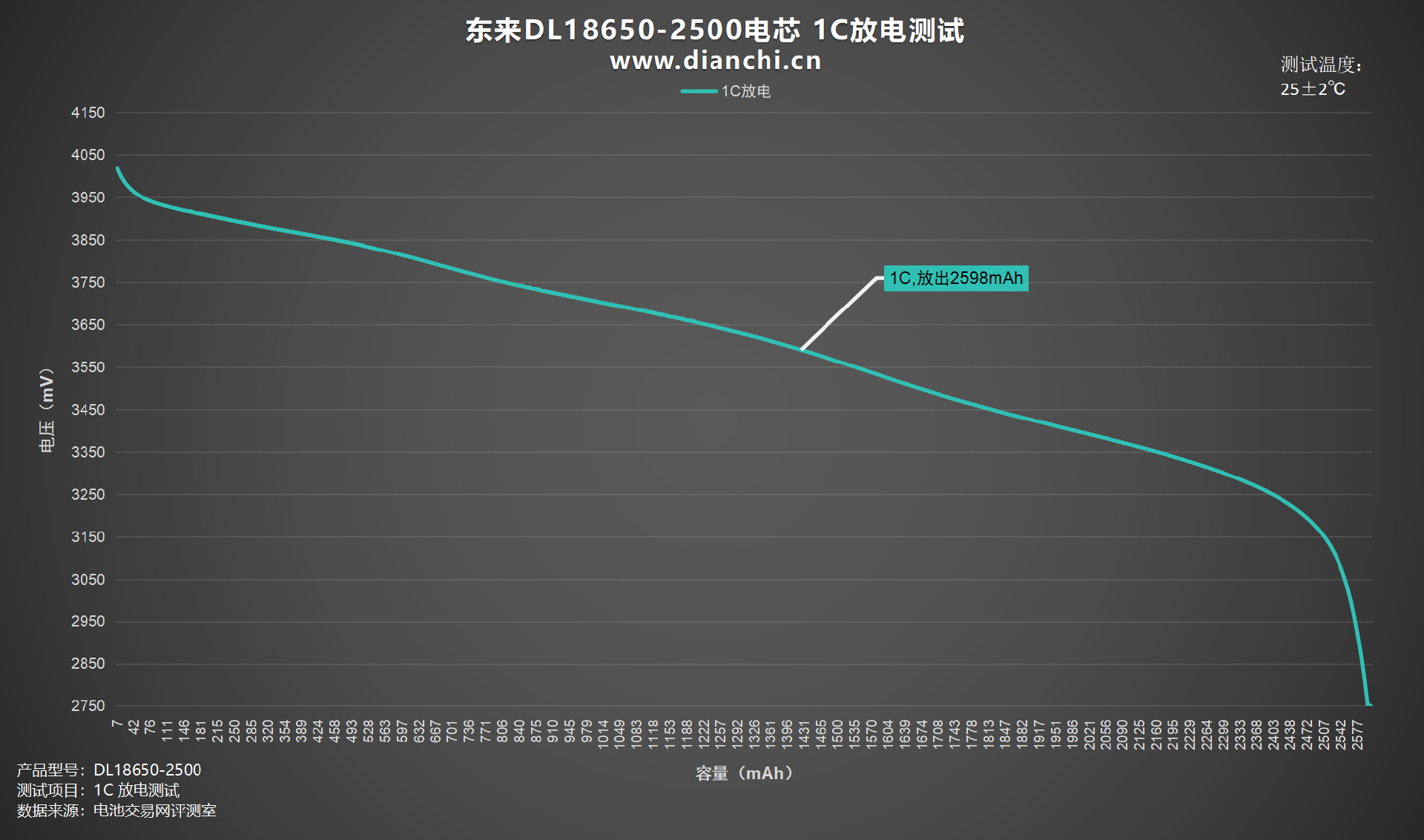

绘制出折线图，设置电流为 2500mA，1C为东来DL18650-2500电芯放电，均压 3.6V，放到截止电压为 2.75V，耗时约1小时2分钟，放出容量2598mAh，放出能量9.34Wh。

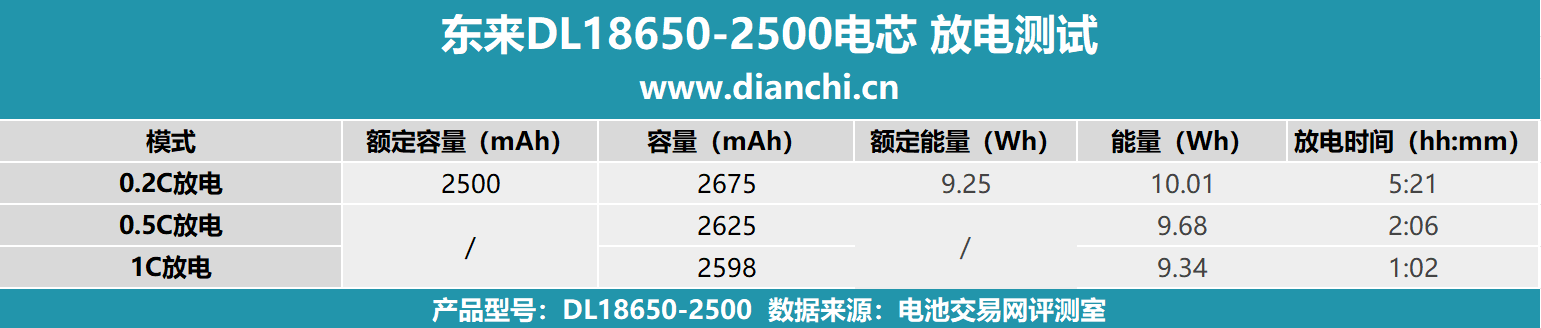

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时2分钟。放电时间最长的为0.2C放电，放电时间约为5小时21分钟。

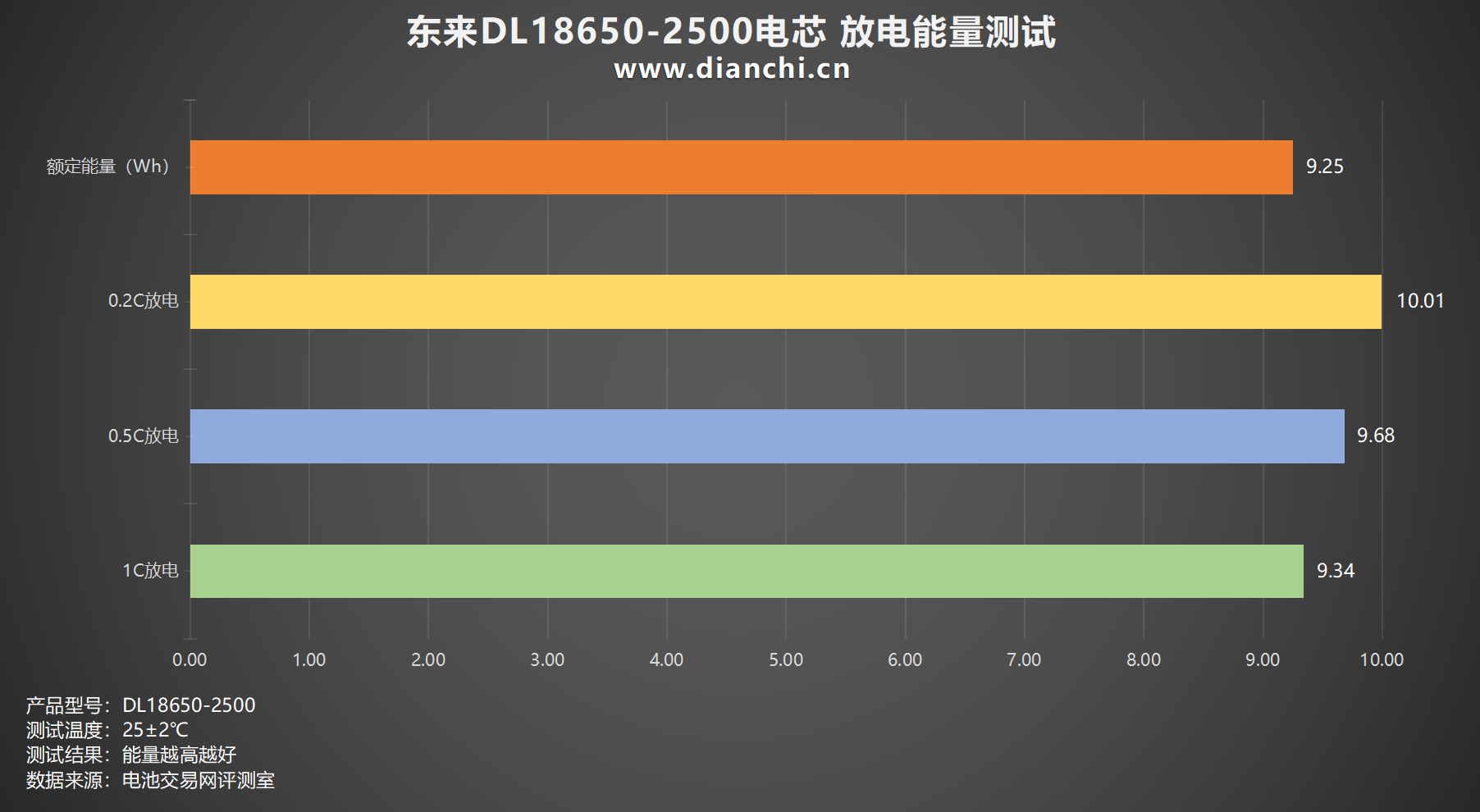

将测试数据汇总成柱状图，放电测试中整体放电能量在9.34-10.01Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到10.01Wh；放电能量最低的是1C放电，放电能量为9.34Wh。

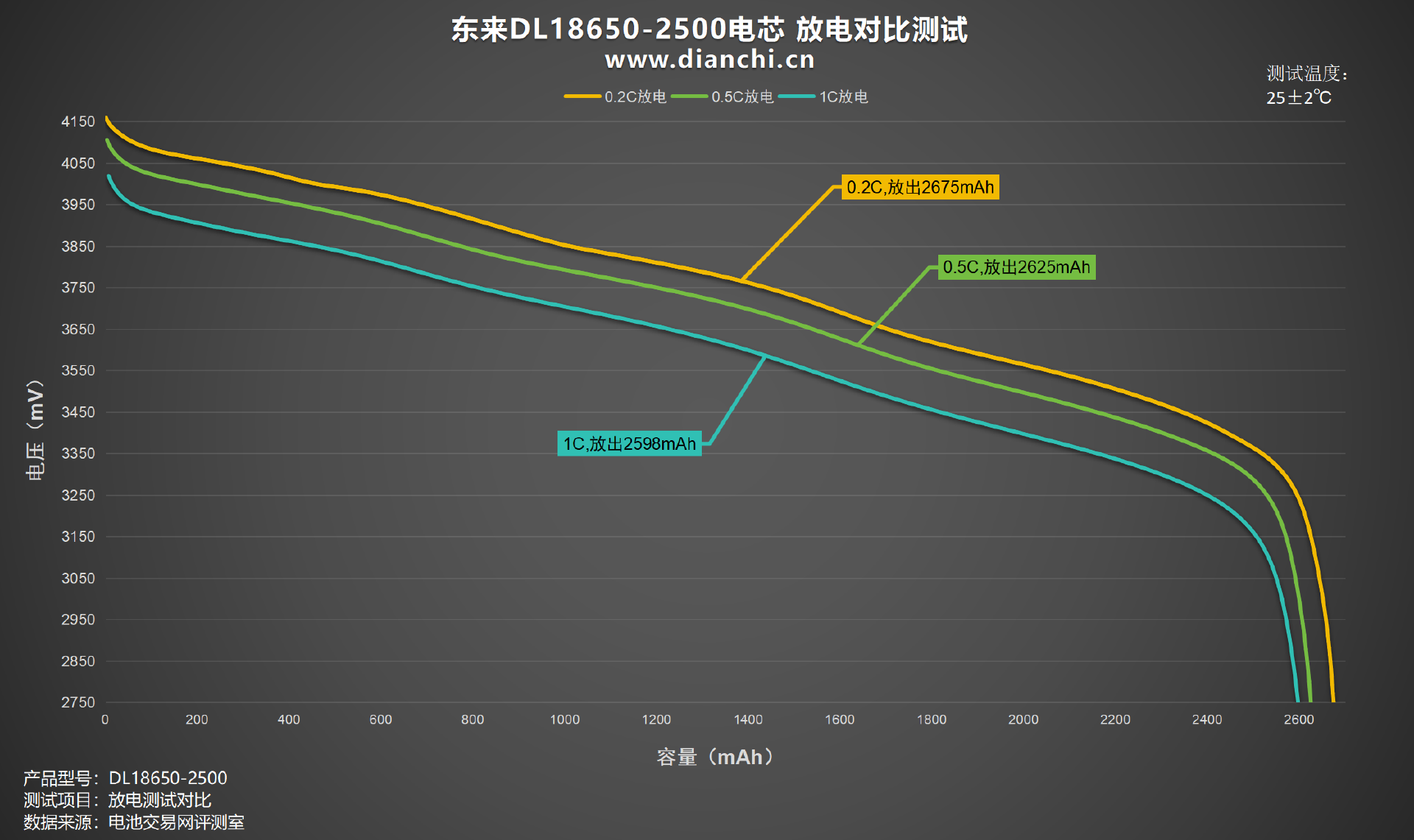

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2675mAh，放出容量最低的是1C放电放出容量2598mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

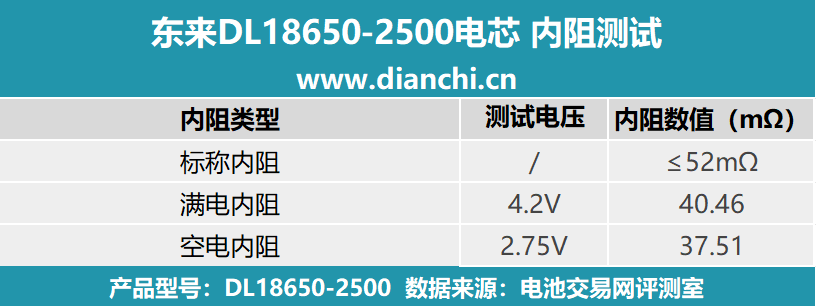

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，东来DL18650-2500电芯标称内阻为≤52mΩ。

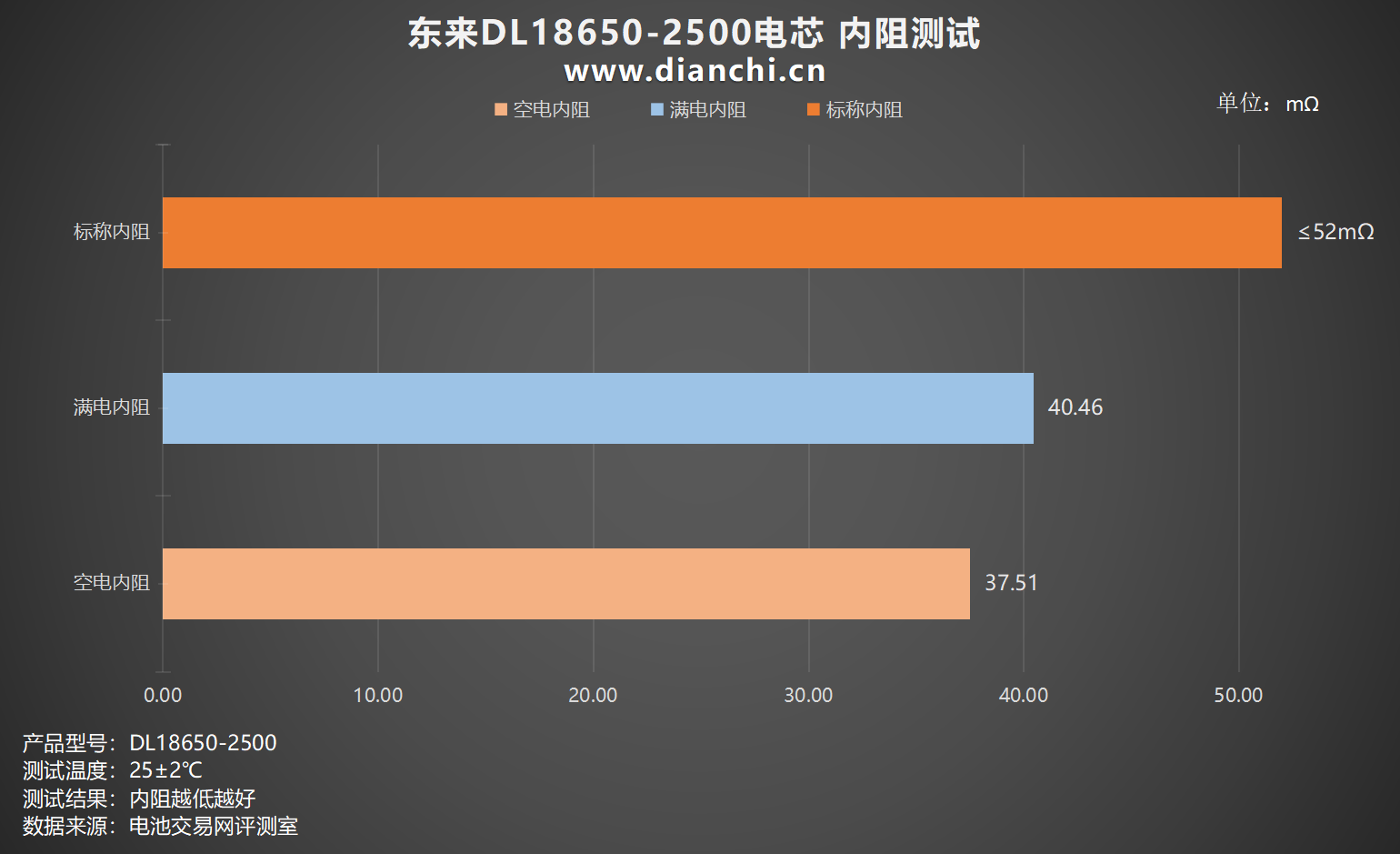

绘制出柱状图，可以看到 4.2V满电内阻为 40.46mΩ，2.75V空电内阻为 37.51mΩ。

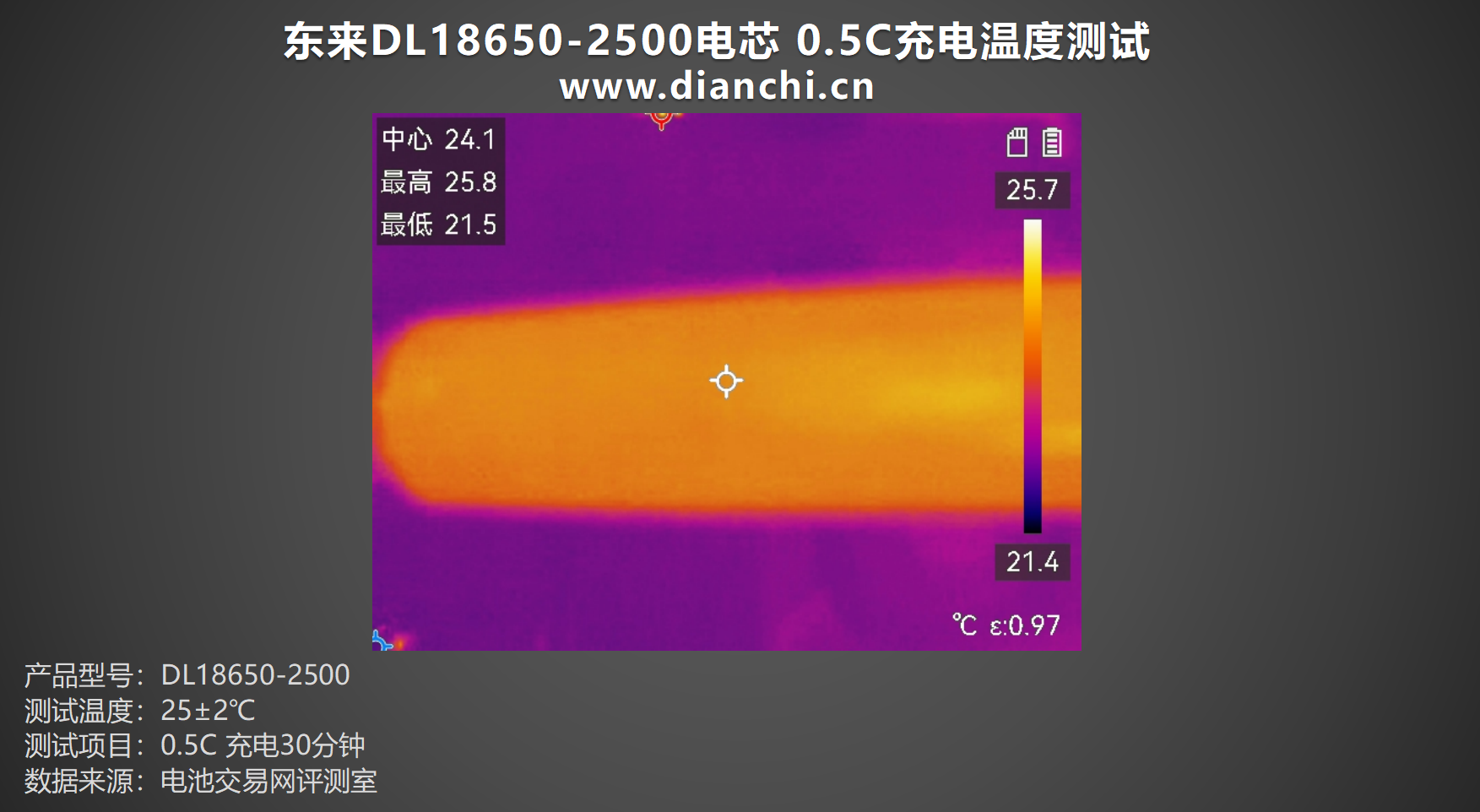

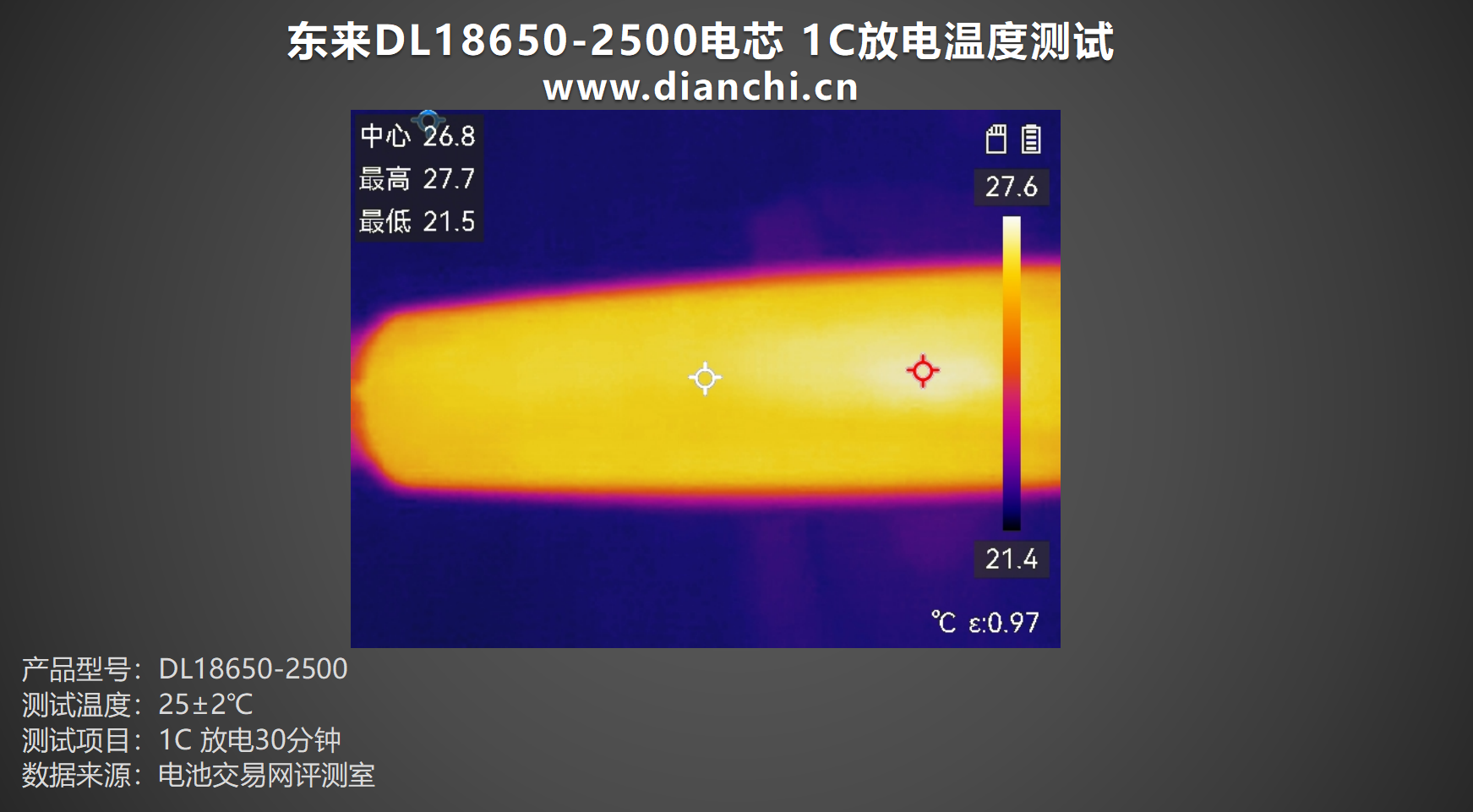

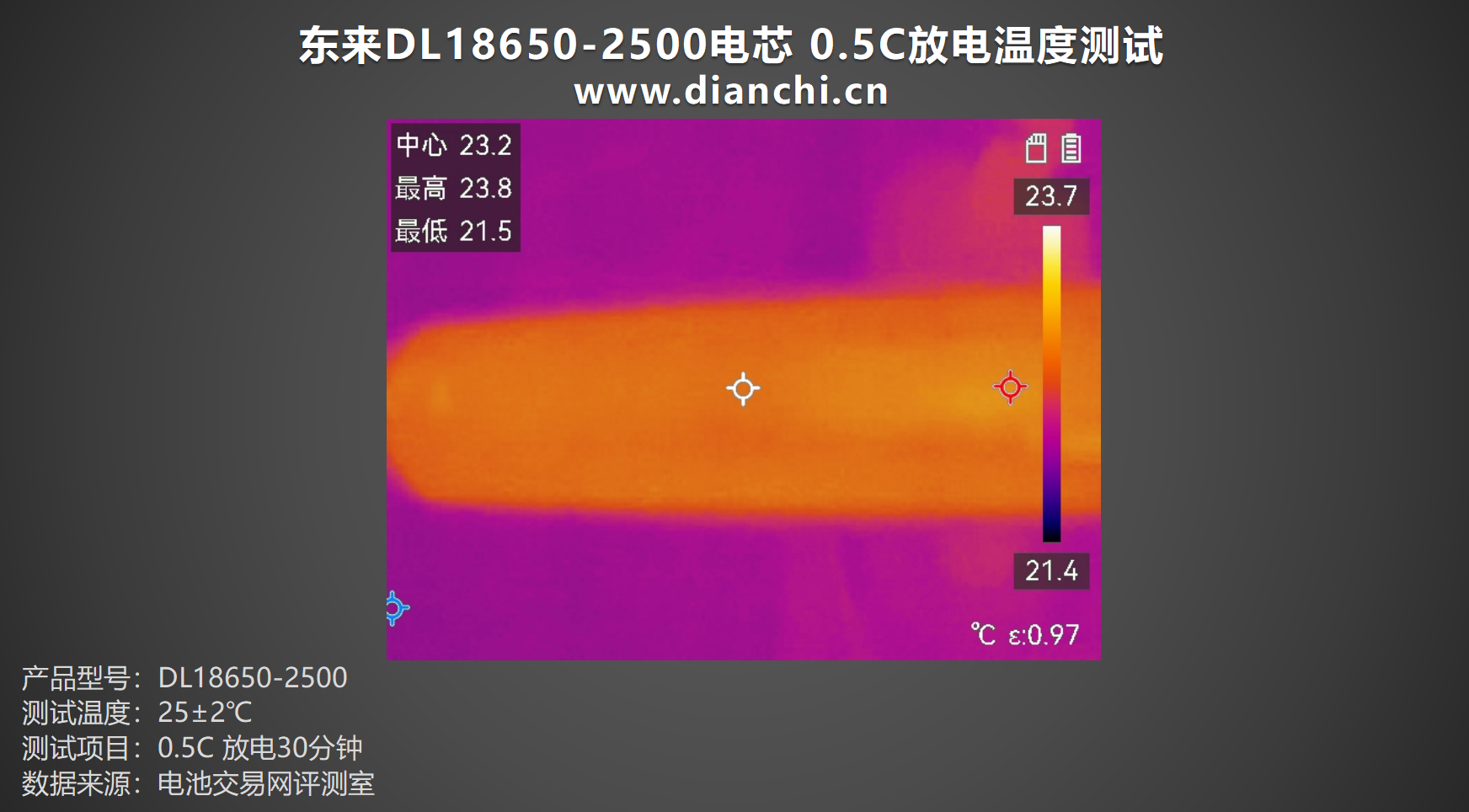

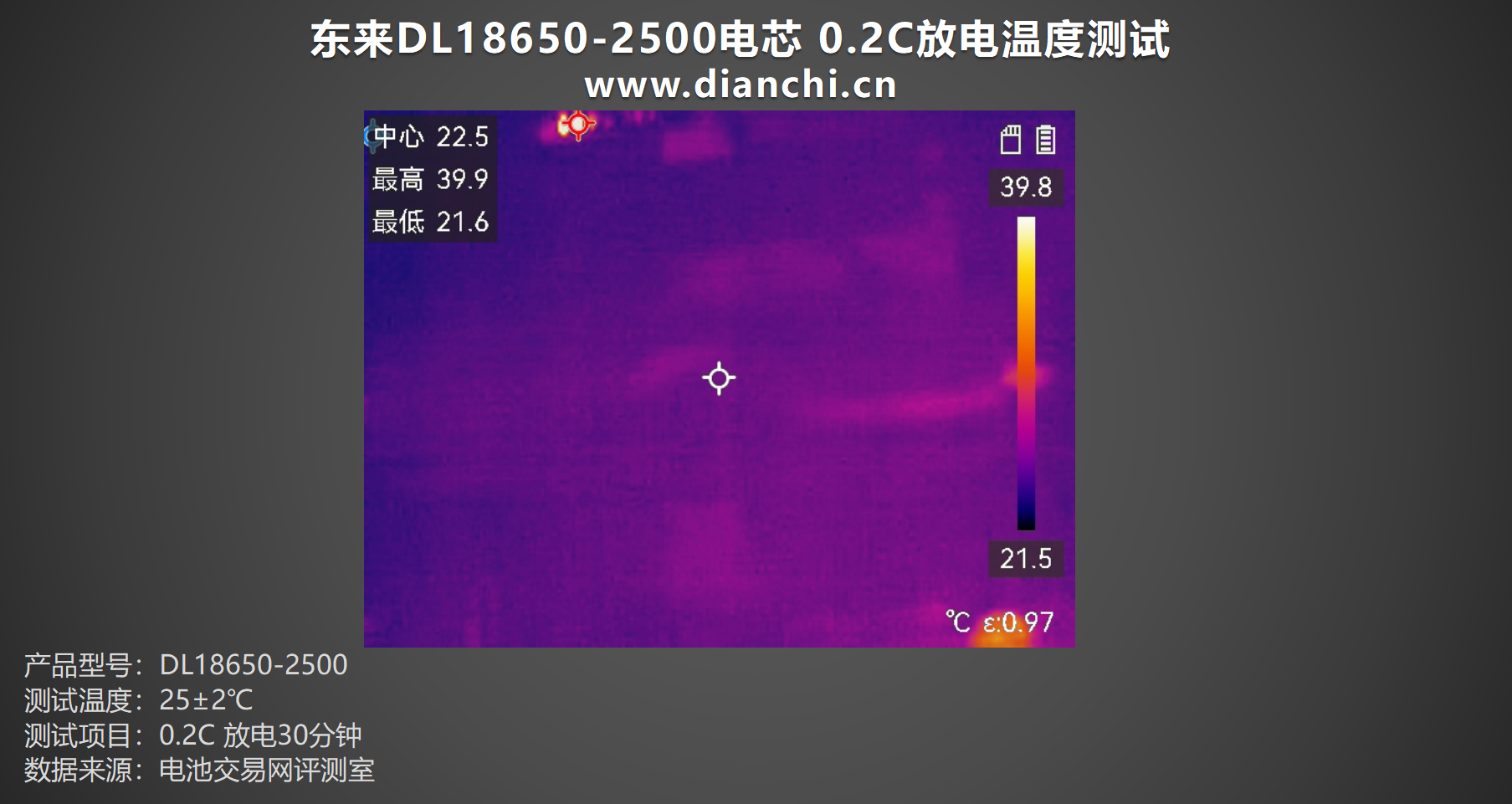

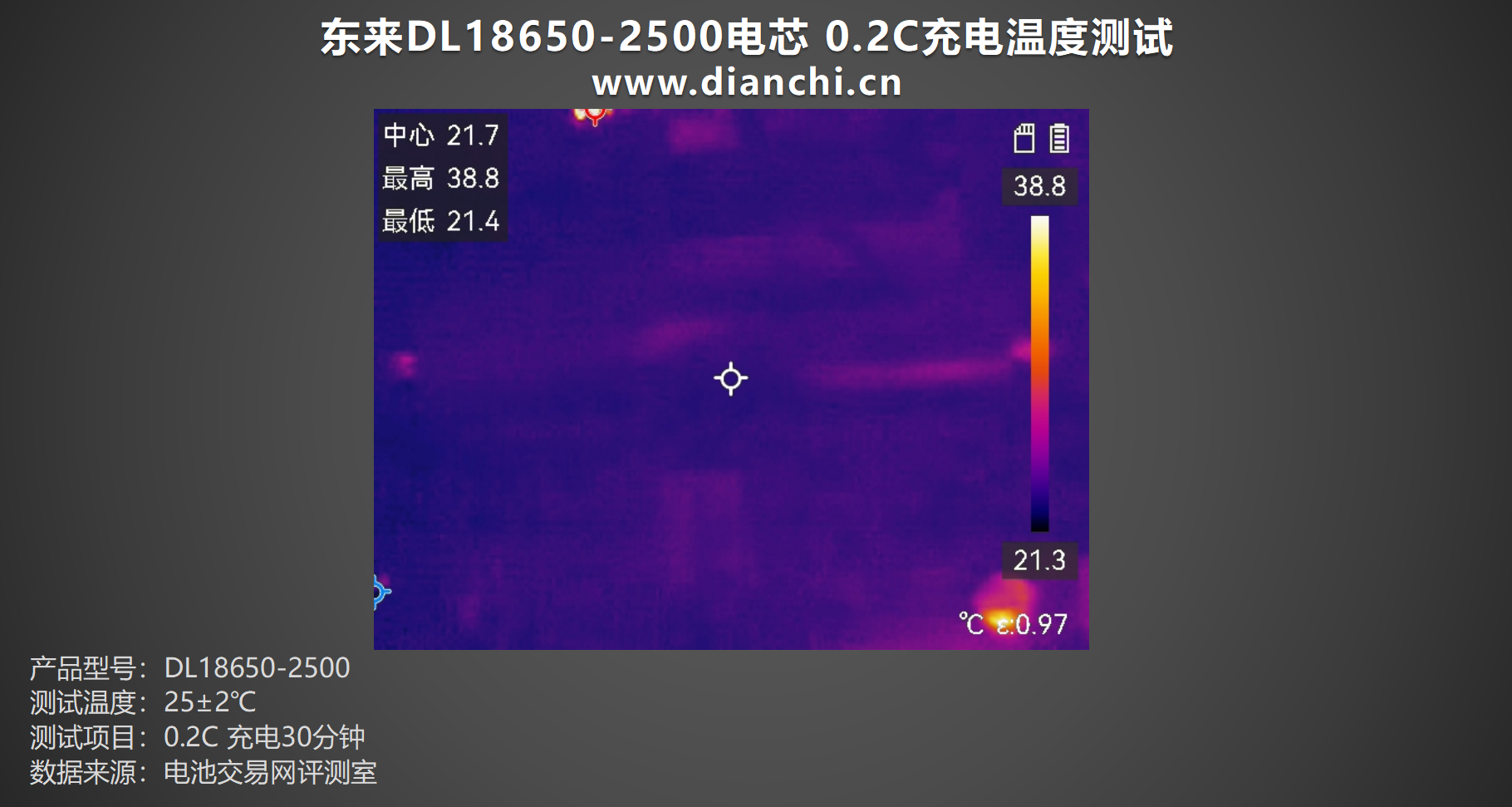

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
