前言

三星SDI是三星集团下属的一家领先的化学和电子材料制造商，成立于1970年，拥有超过54年的历史。公司主要生产和销售用于电动汽车、IT设备和能源存储系统（ESS）的可充电电池，以及半导体和显示器材料。三星SDI致力于通过转型和创新来确保技术领先，以塑造一个可持续和环保的未来社会。

近期，电池交易网就从拆解中获得了一款三星INR18650-25S电芯，作为三星SDI的一款高性能18650锂电池，以其出色的放电能力和稳定性，在电动工具和高功率应用领域备受瞩目，下面就来一起探究一下这款电芯的性能如何。

外观介绍

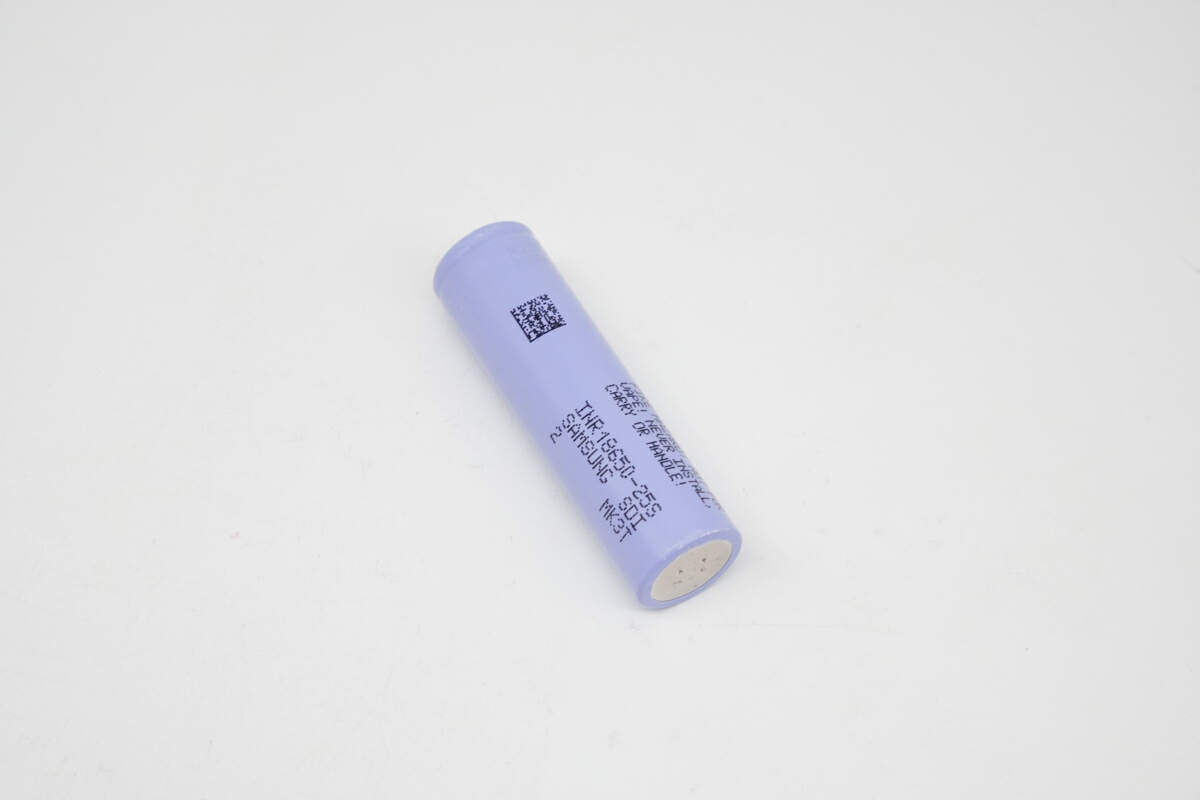

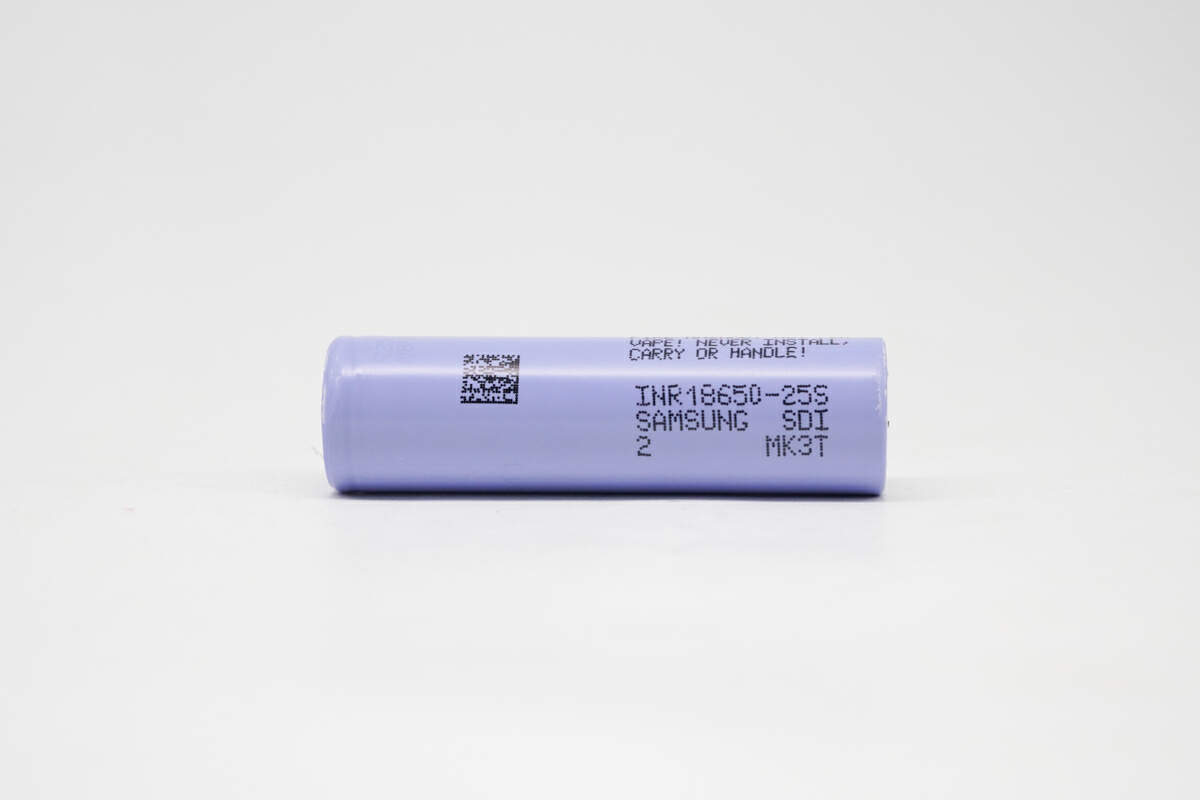

三星INR18650-25S电芯采用紫色电芯套膜，表皮印有规格信息以及出厂编码等丝印。

丝印特写，型号：INR18650-25S，厂商：三星SDI，出厂编码：MK3T。

三星INR18650-25S电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

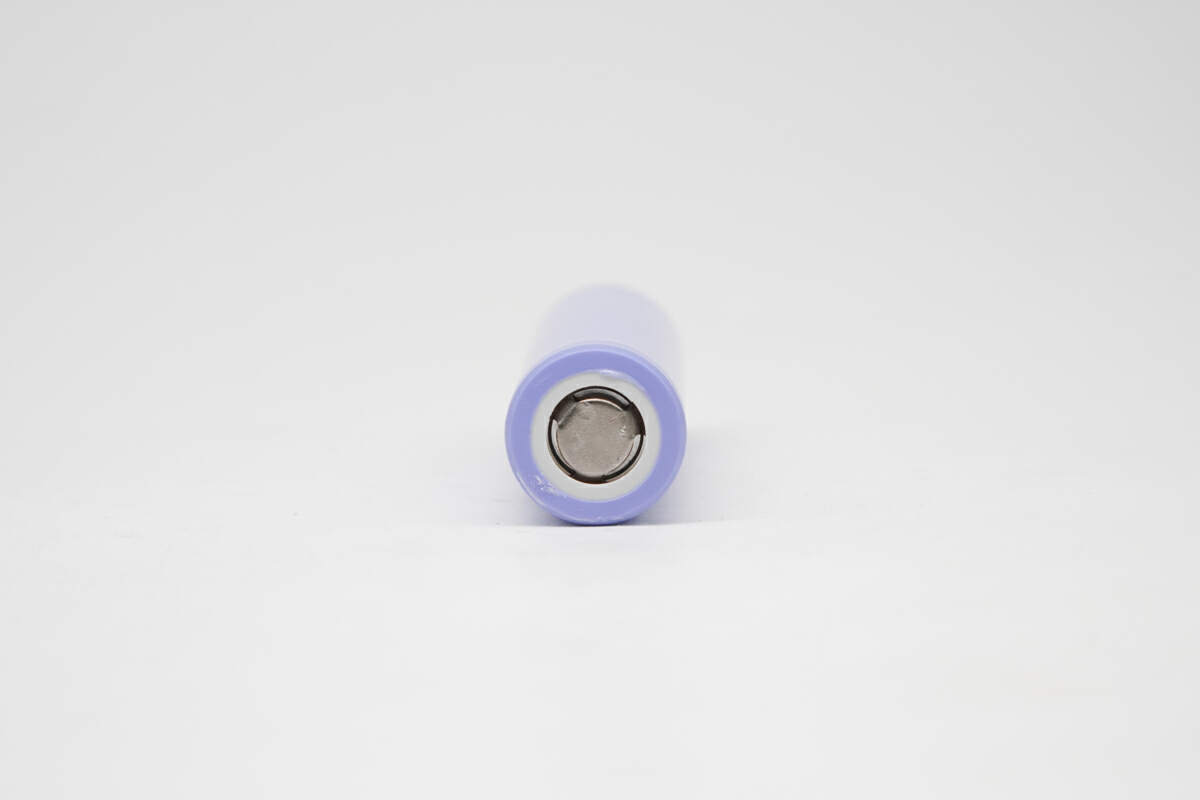

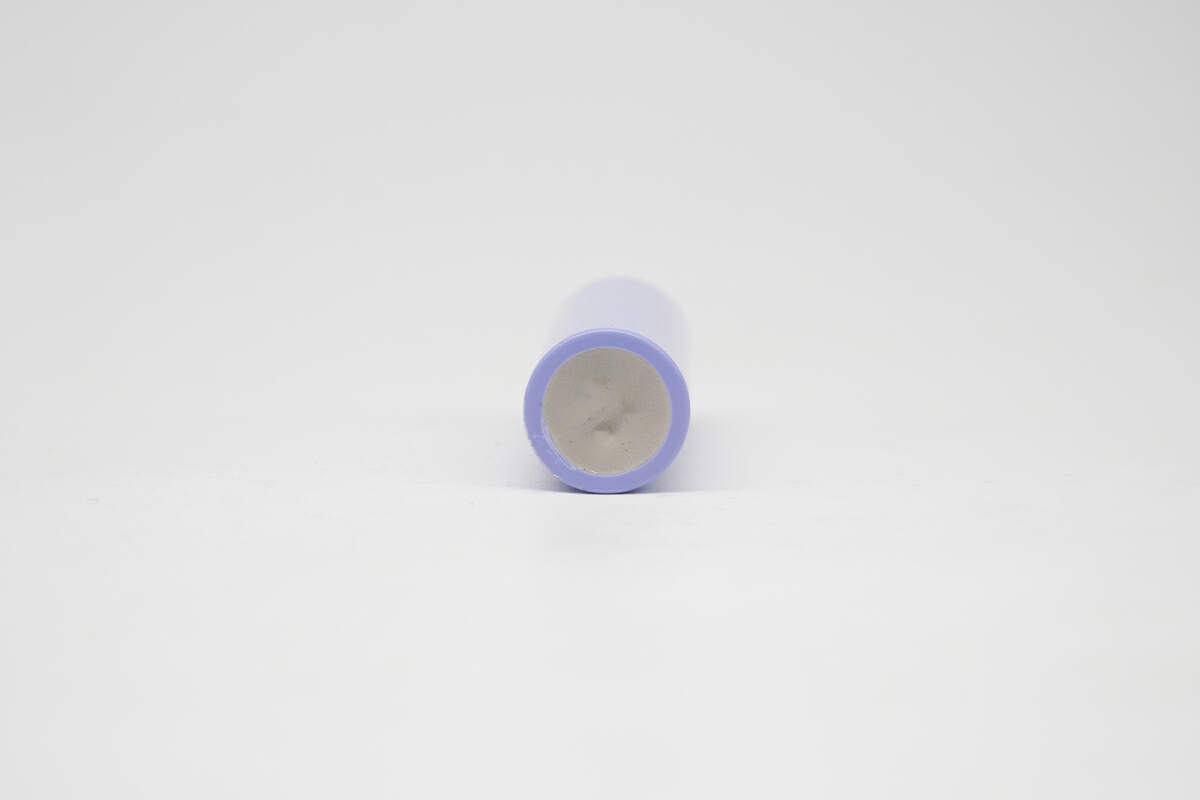

三星INR18650-25S电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

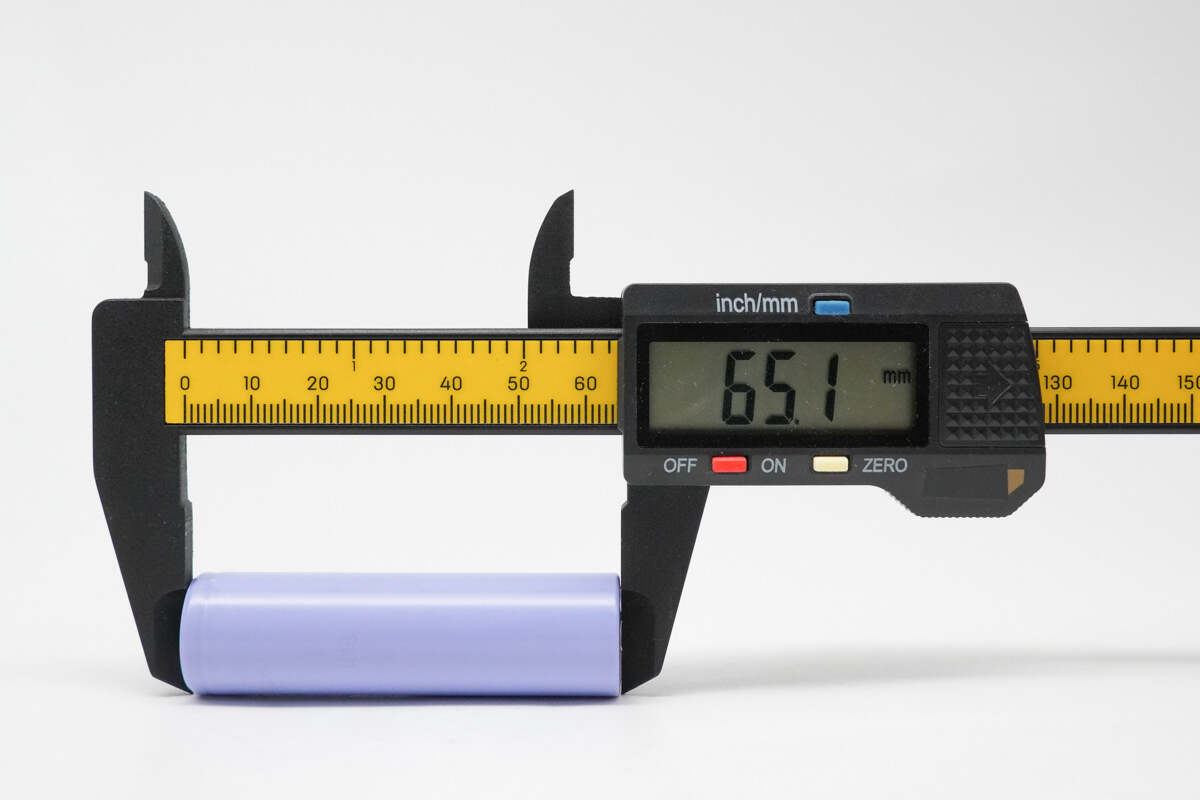

使用塑胶卡尺测得，电芯高度约为 65.1mm。

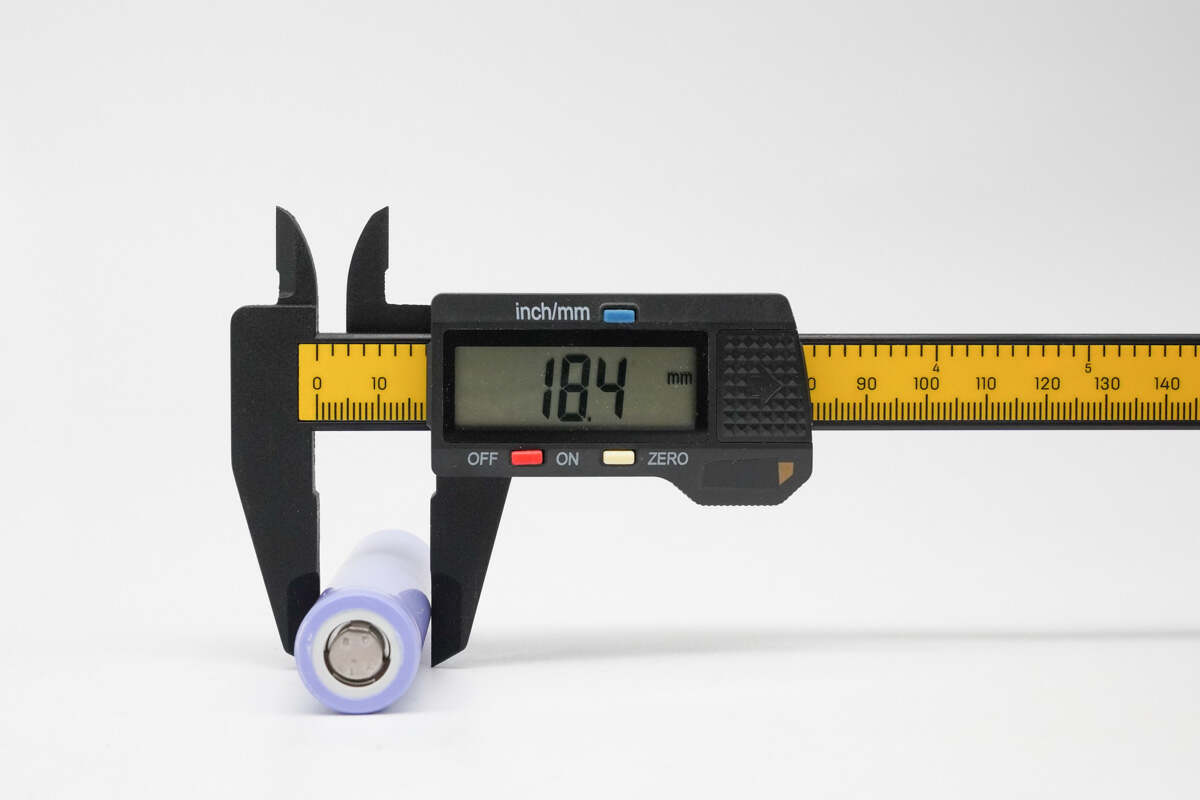

使用塑胶卡尺测得，电芯直径约为 18.4mm。

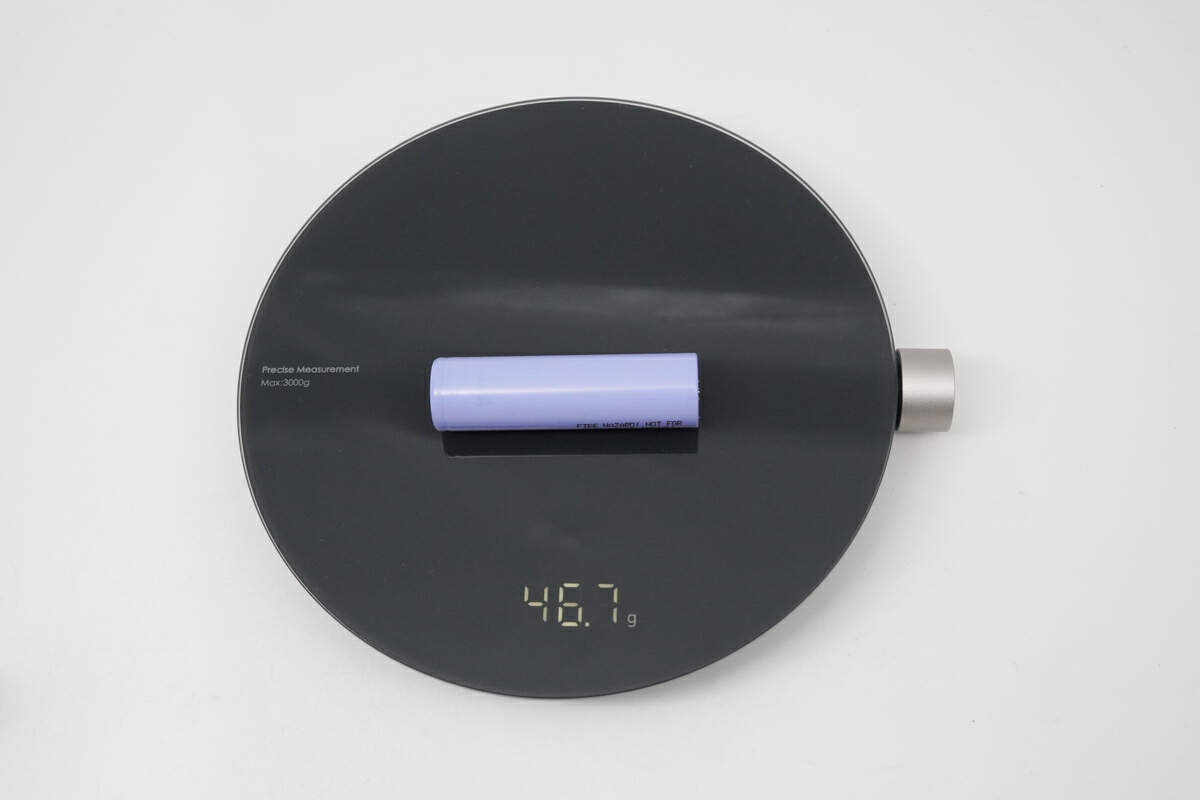

重量约为 46.7g。

规格书介绍

下面再来看三星INR18650-25S电芯的一些关键信息。

标准放电容量：最小容量2450mAh，0.5C充电至4.2V，截止电流0.05C，0.2C放电至2.5V，1C=2500mA，额定放电容量：最小容量2400mAh，4A充电至4.2V，截止电流100mA，10A放电至2.5V。

额定电压3.6V，标准充电CCCV，1.25A，4.2V，125mA 截止，额定充电CCCV，4A，4.2V，100mA 截止，充电时间：标准充电:180分钟/120毫安切断(@25°C)，快速充电:60分钟/100mA 截止(@25°C)。

最大连续放电(表面温度)，25A(无温度切断)35A(带80℃温度切断)，放电截止电压2.5V，循环寿命：容量≥1470mAh @250次循环后。充电:4A，4.20V，CCCQ 100mA 截止 @ RT，放电:25A，2.5V @ RT 截止。

充放电测试

看完外观，进入正题；以下将进行多倍率充放电测试。

充电测试

充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

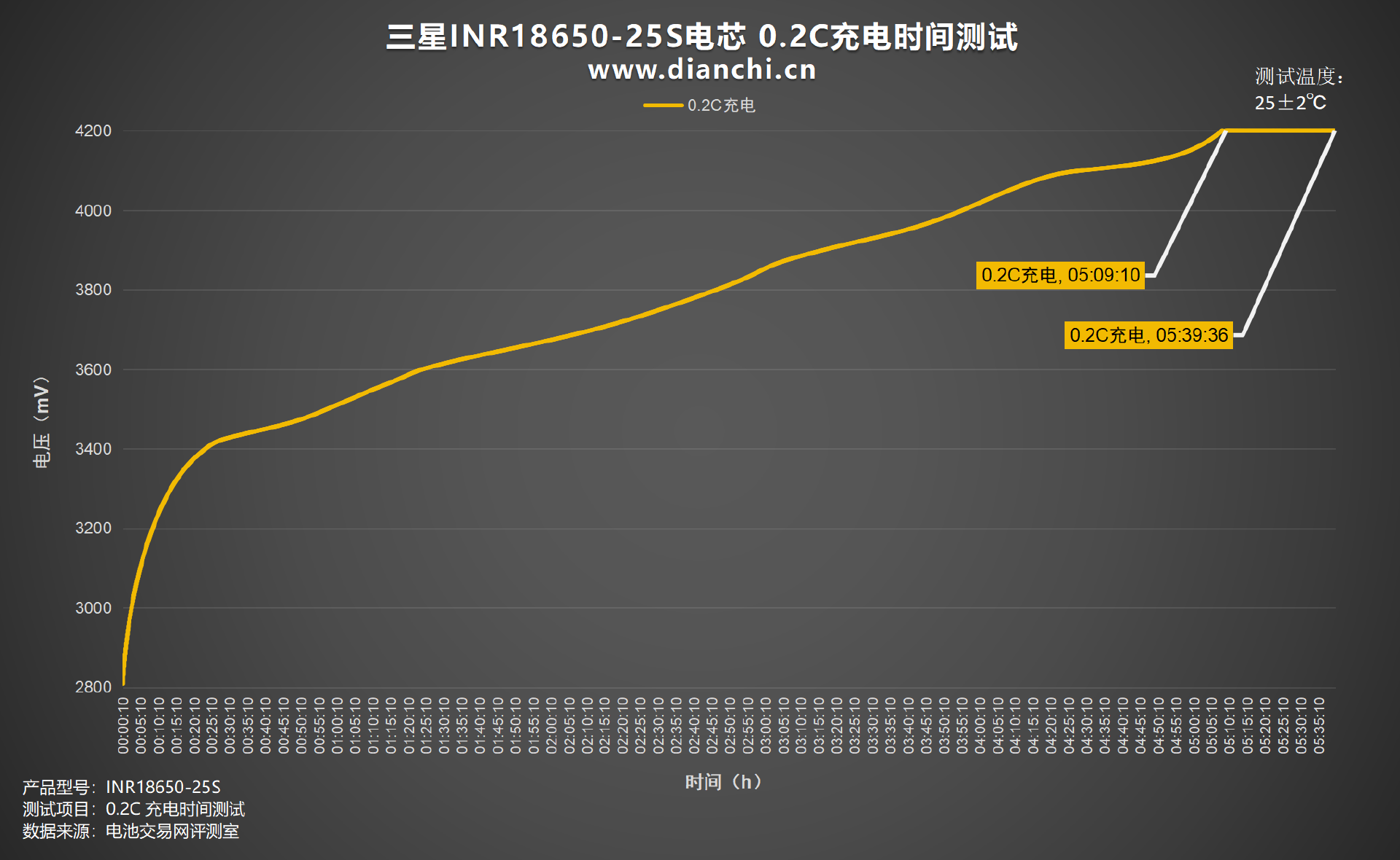

绘制出折线图，设置电流为 300mA，0.2C为三星INR18650-25S电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时9分钟，涓流完全充满时间约为5小时39分钟。

0.5C充电

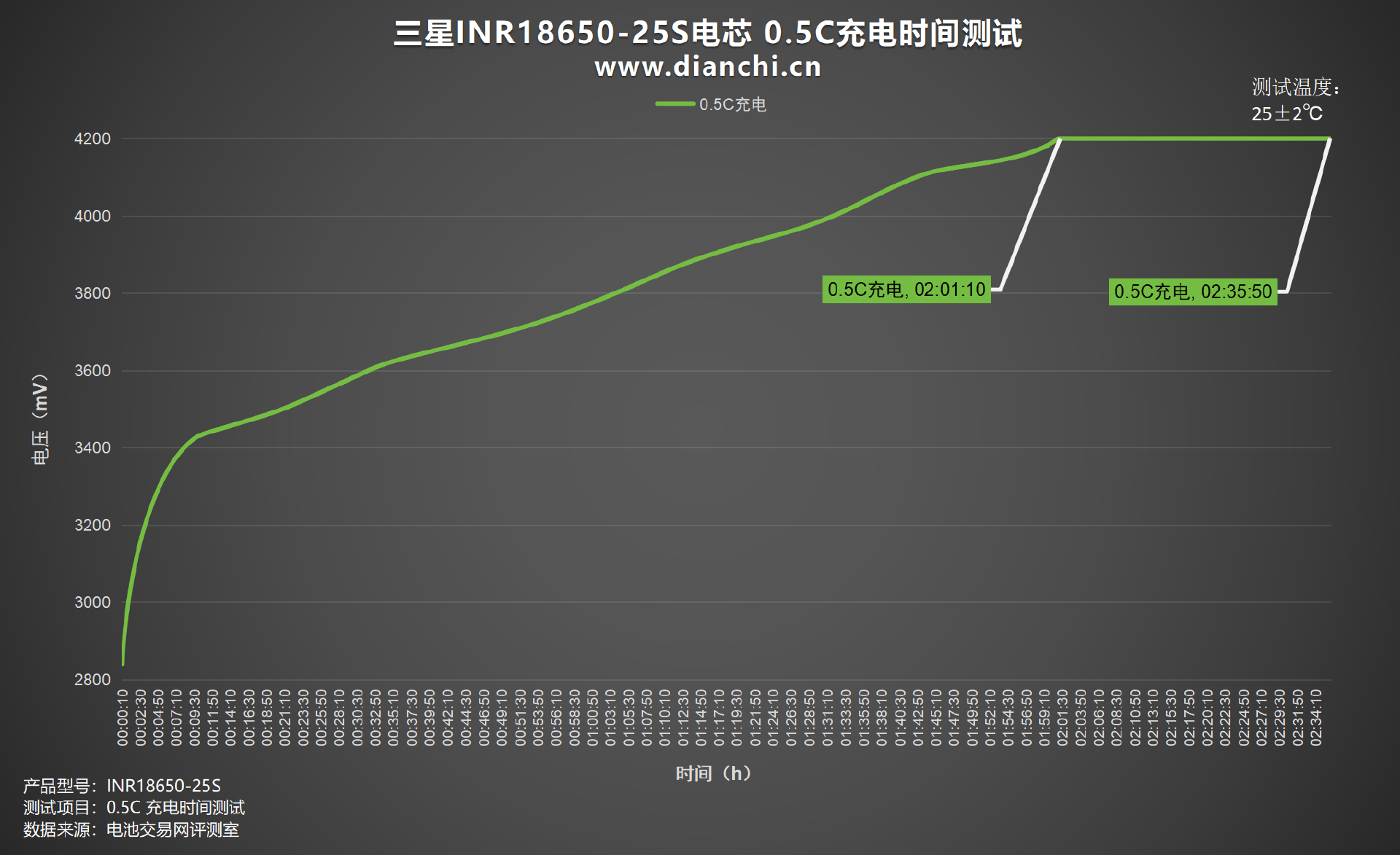

绘制出折线图，设置电流为 1250mA，0.5C为三星INR18650-25S电芯充电，充电截止电压为 4.2V，充至4.2V时间约为2小时1分钟，涓流完全充满时间约为2小时35分钟。

1C充电

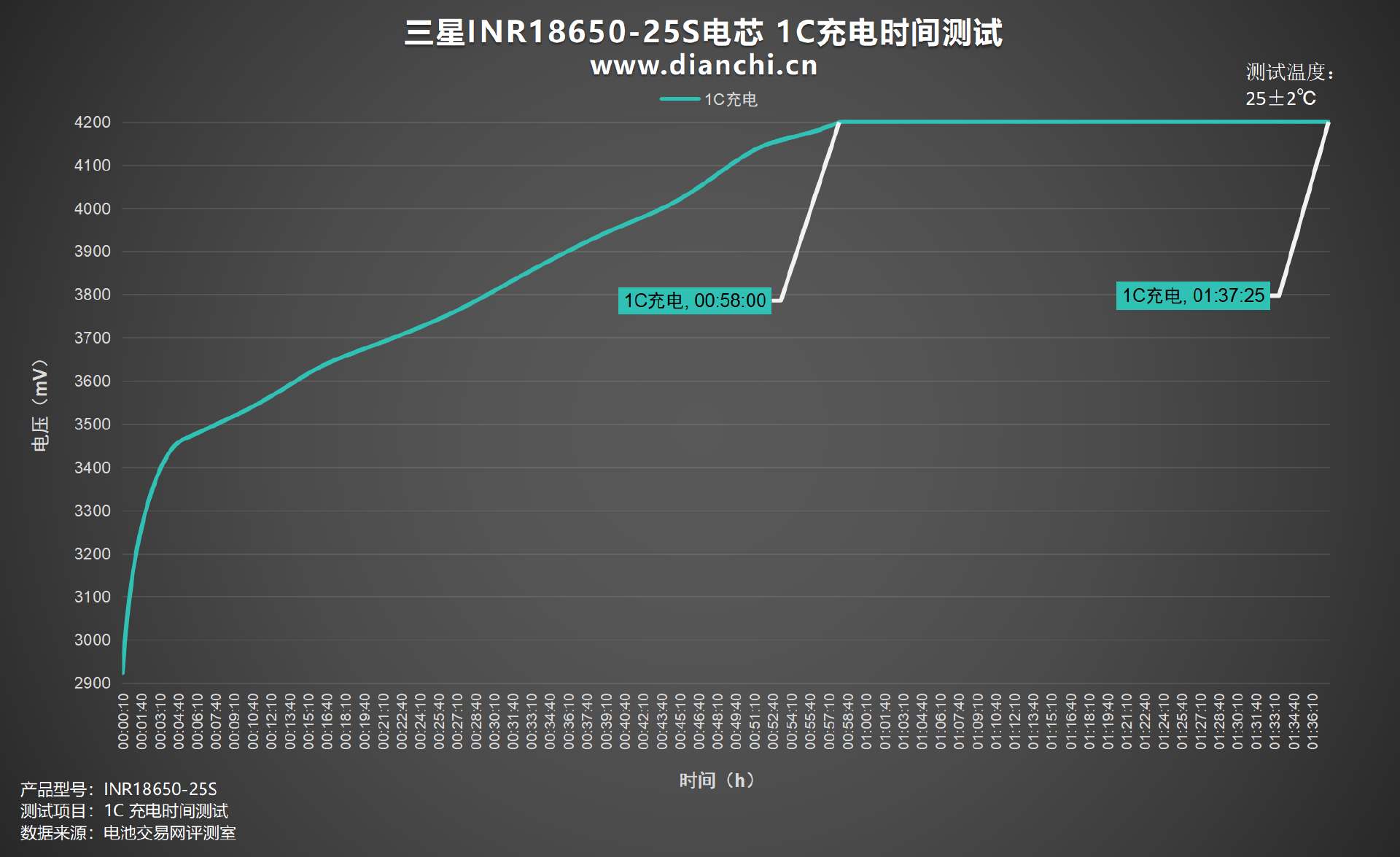

绘制出折线图，设置电流为 2500mA，1C为三星INR18650-25S电芯充电，充电截止电压为 4.2V，充至4.2V时间约为58分钟，涓流完全充满时间约为1小时37分钟。

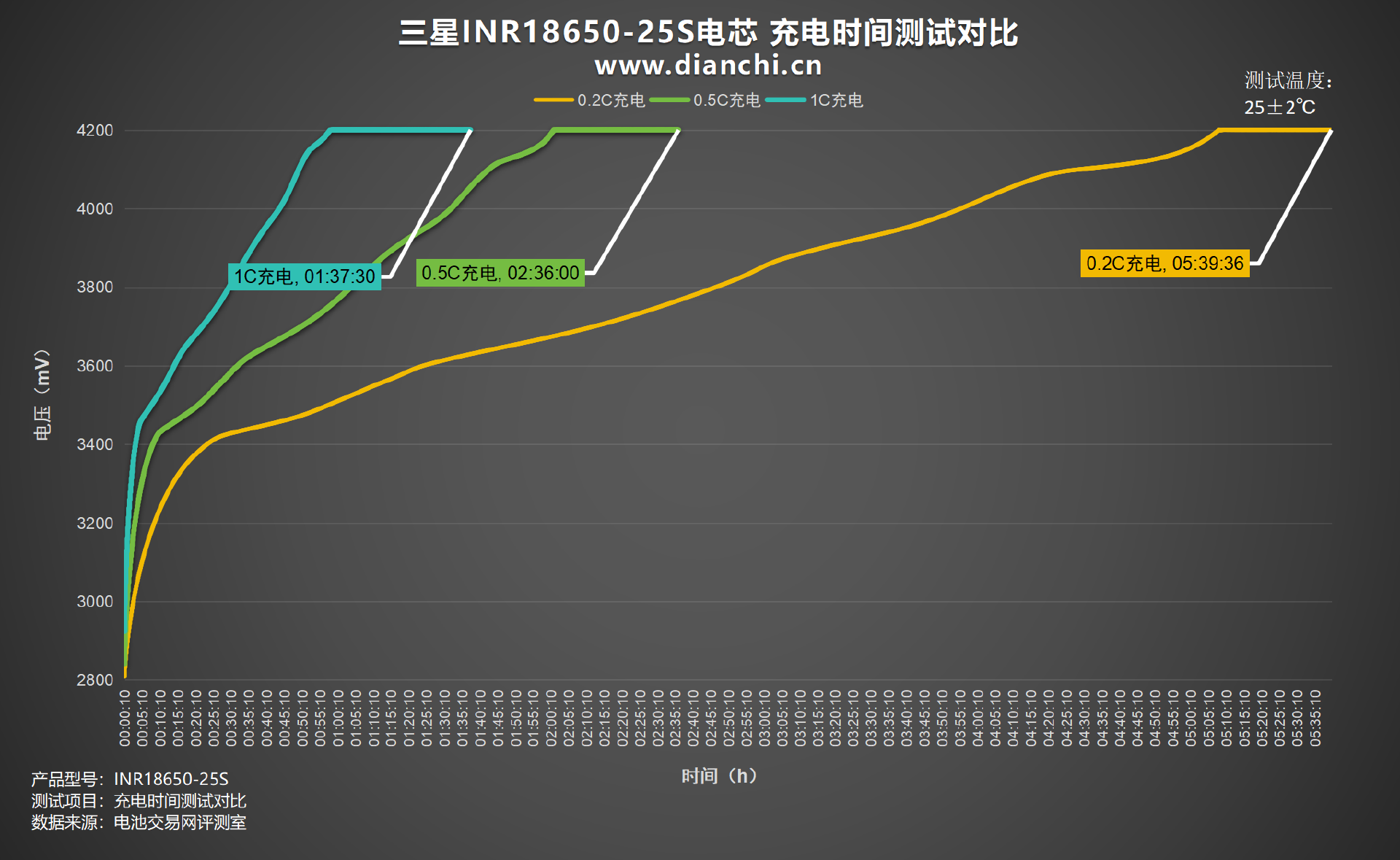

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时39分钟，0.5C充电充满耗时2小时36分钟，1C充电充满耗时1小时37分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

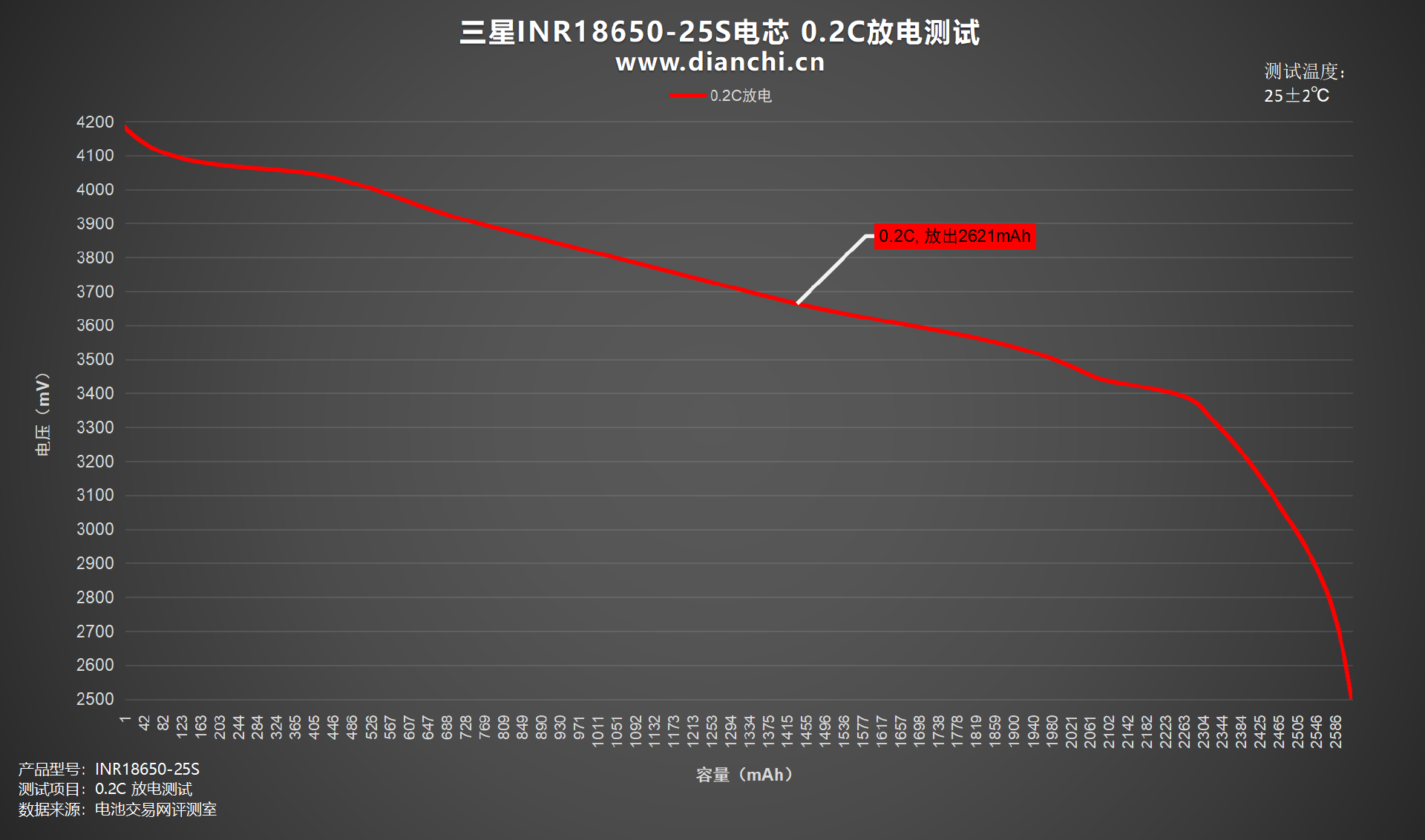

绘制出折线图，设置电流为 300mA，0.2C为三星INR18650-25S电芯放电，均压 3.68V，放到截止电压为 2.5V，耗时约5小时13分钟，放出容量2621mAh，放出能量9.65Wh。

0.5C放电

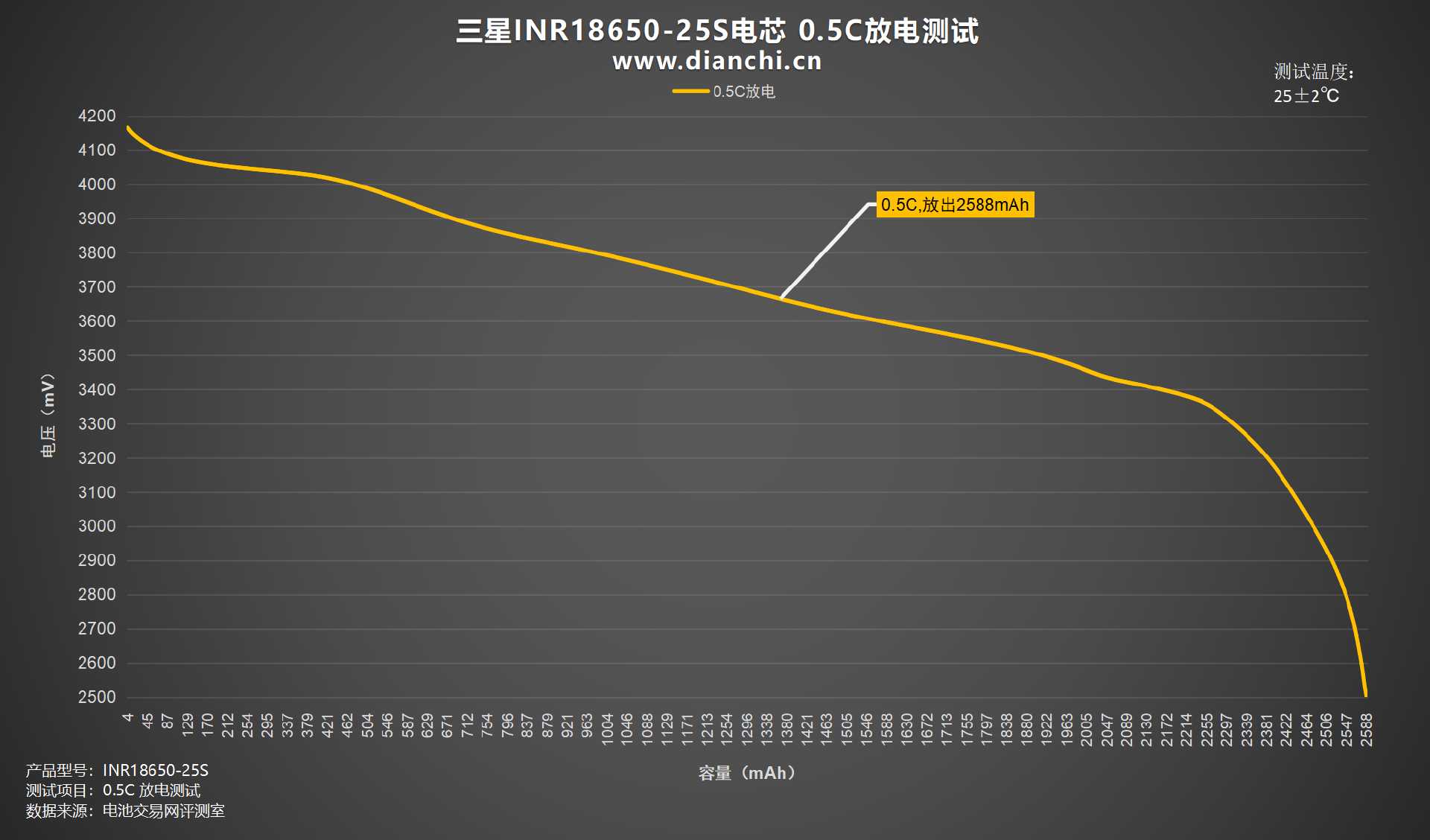

绘制出折线图，设置电流为 1250mA，0.5C为三星INR18650-25S电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约2小时4分钟，放出容量2588mAh，放出能量9.49Wh。

1C放电

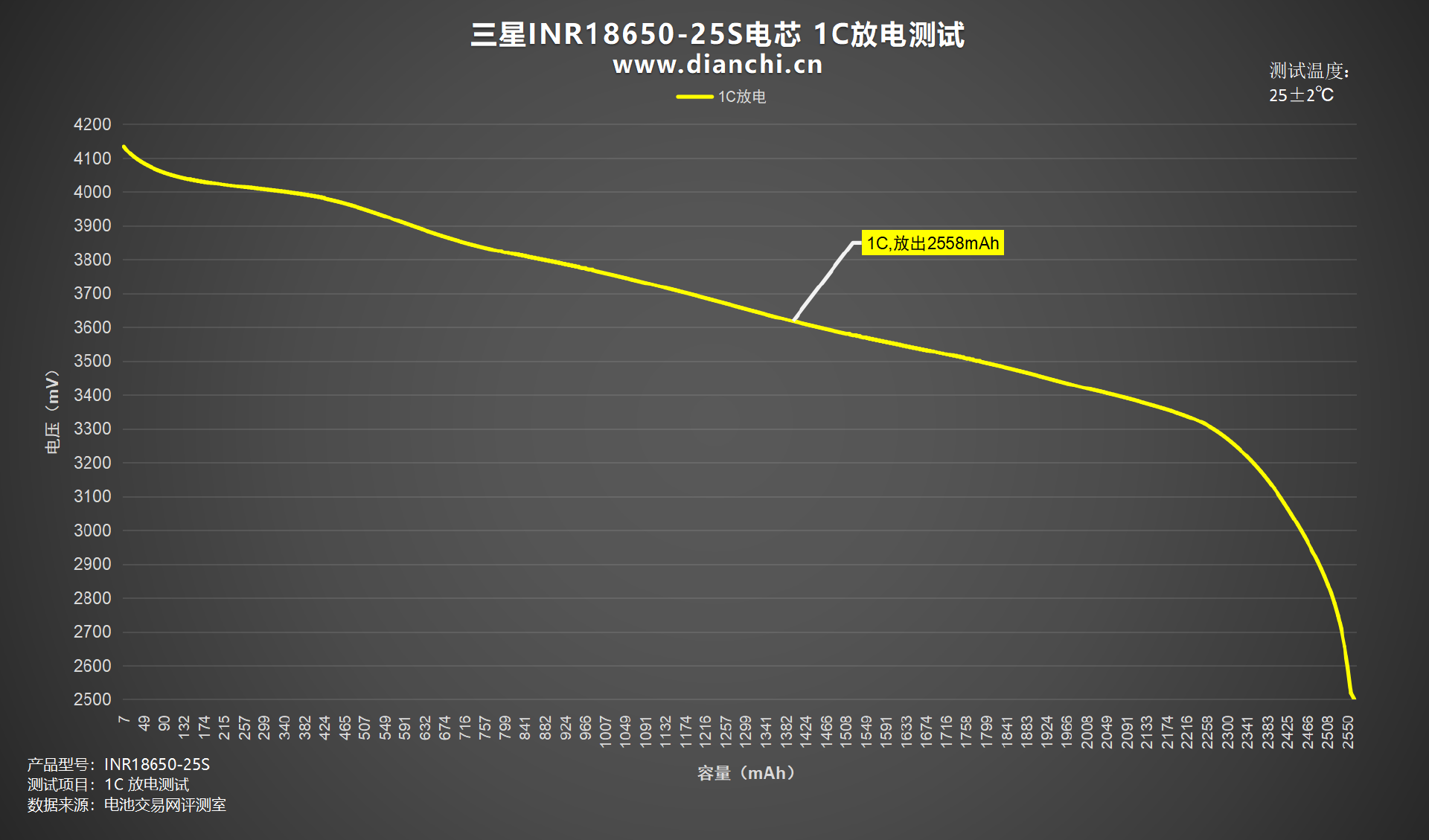

绘制出折线图，设置电流为 2500mA，1C为三星INR18650-25S电芯放电，均压 3.64V，放到截止电压为 2.5V，耗时约1小时1分钟，放出容量2558mAh，放出能量9.31Wh。

3C放电

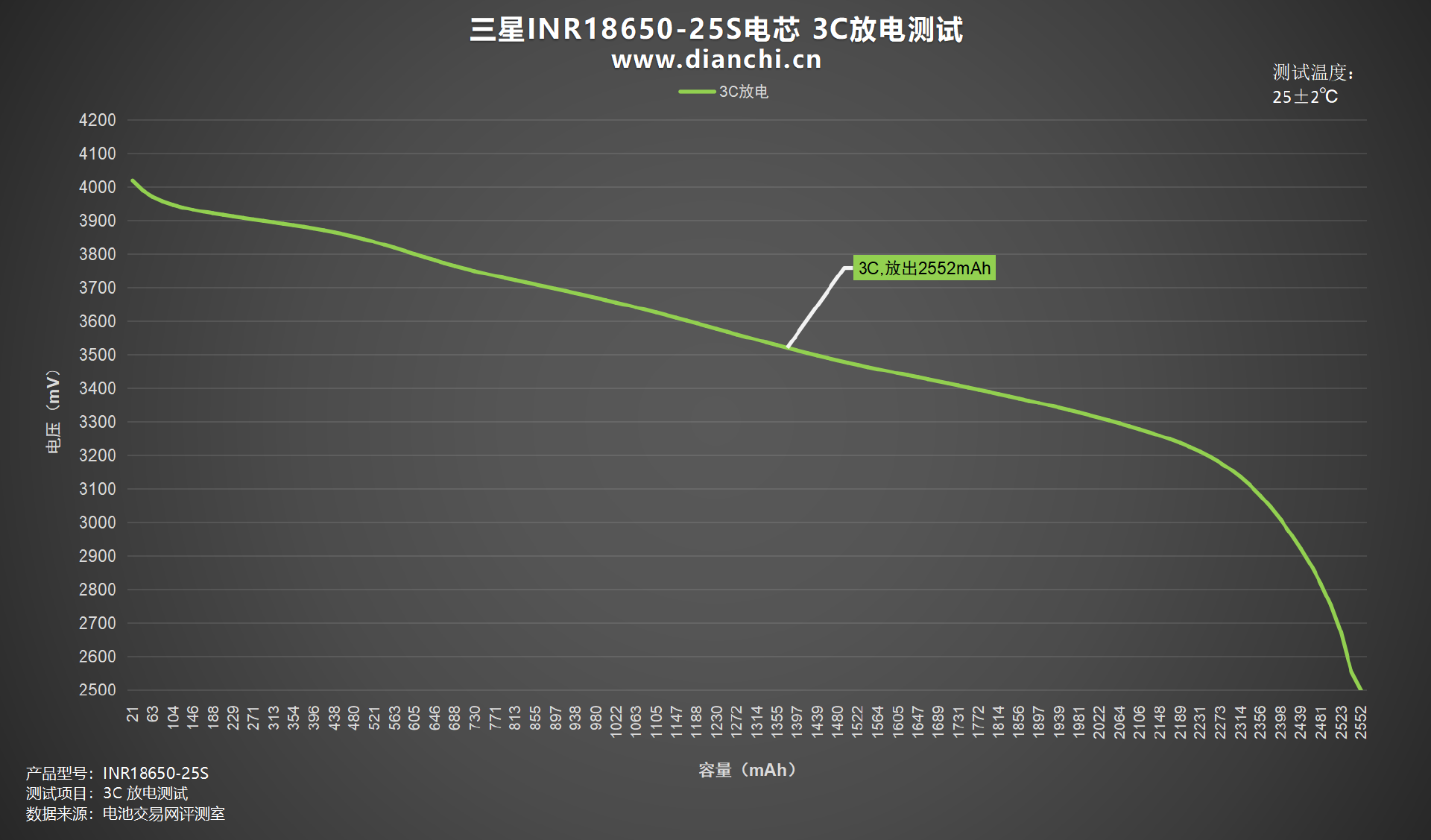

绘制出折线图，设置电流为 7500mA，3C为三星INR18650-25S电芯放电，均压 3.54V，放到截止电压为 2.5V，耗时约20分钟，放出容量2552mAh，放出能量9.03Wh。

5C放电

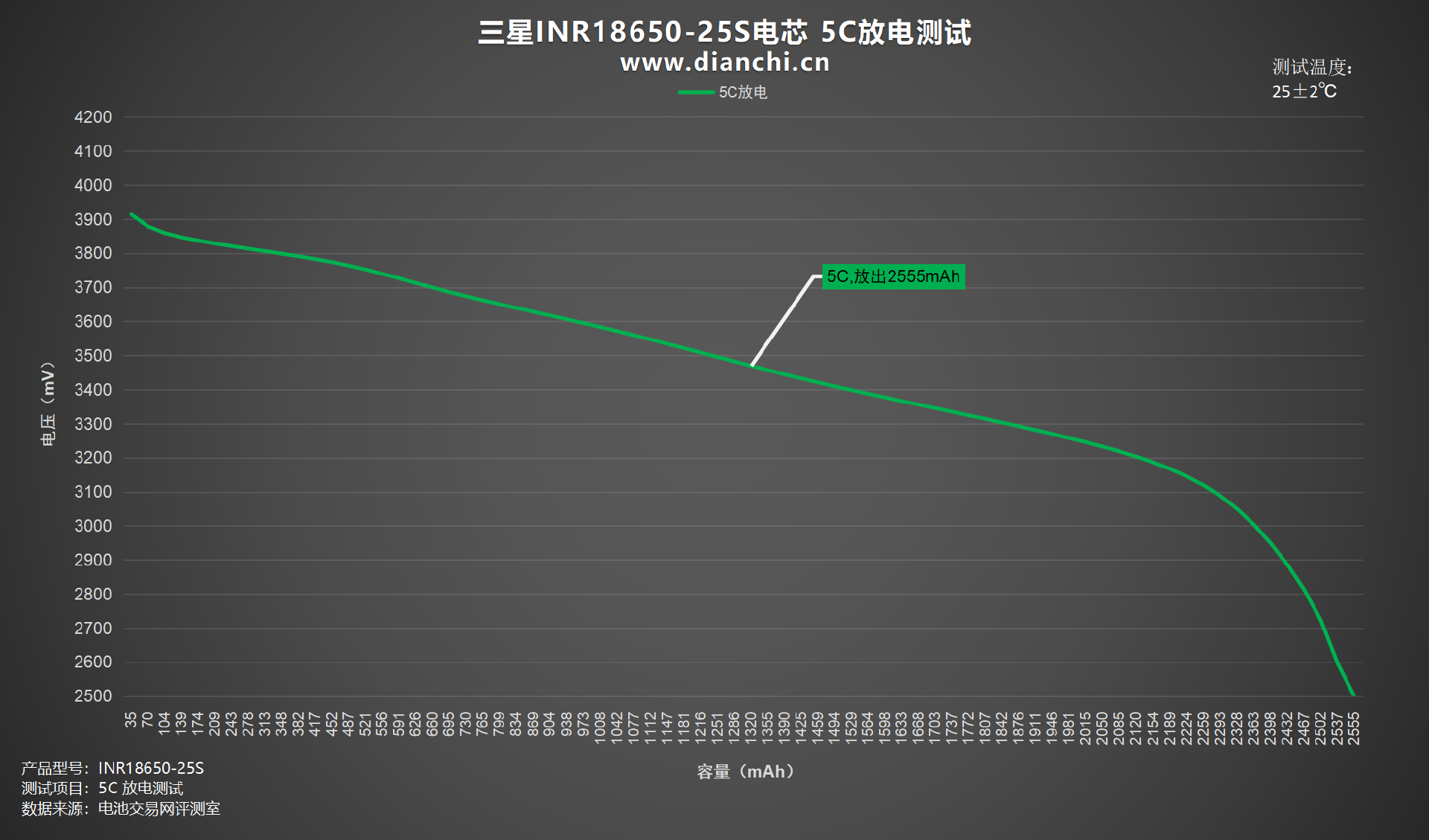

绘制出折线图，设置电流为 12500mA，5C为三星INR18650-25S电芯放电，均压 3.46V，放到截止电压为 2.5V，耗时约12分钟，放出容量2555mAh，放出能量8.85Wh。

8C放电

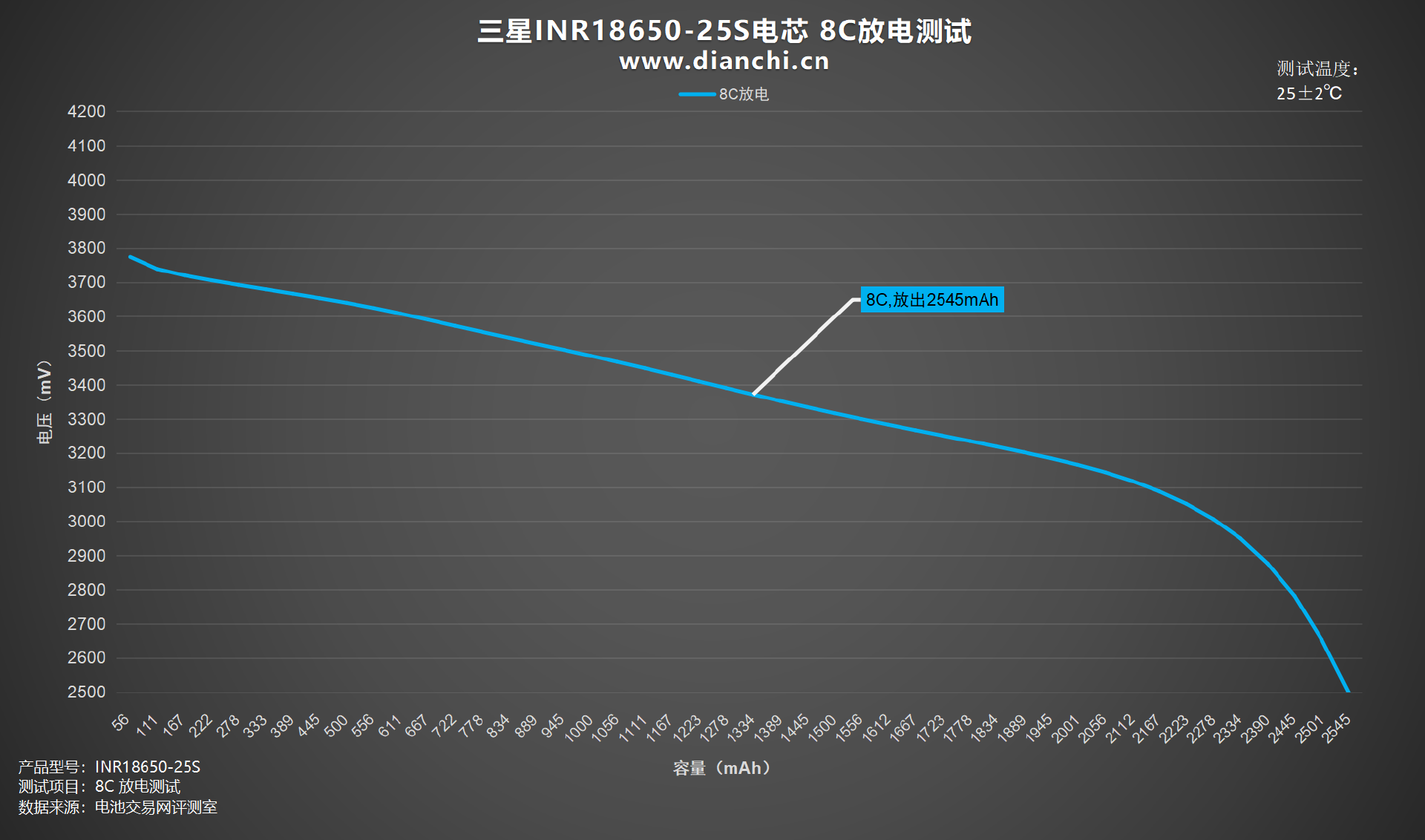

绘制出折线图，设置电流为 20000mA，8C为三星INR18650-25S电芯放电，均压 3.37V，放到截止电压为 2.5V，耗时约7分钟，放出容量2545mAh，放出能量8.57Wh。

10C放电

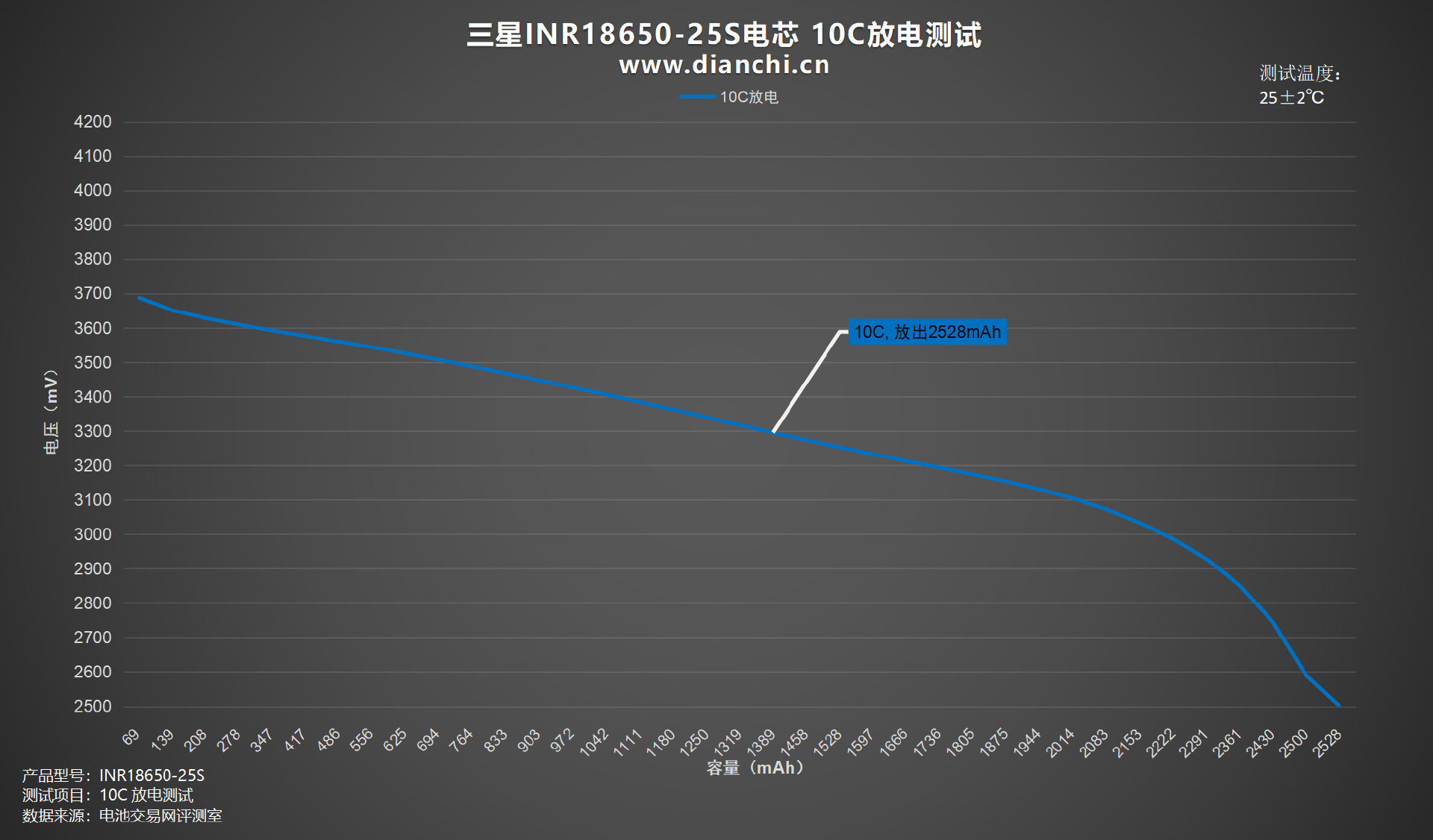

绘制出折线图，设置电流为 25000mA，10C为三星INR18650-25S电芯放电，均压 3.31V，放到截止电压为 2.5V，耗时约6分钟，放出容量2528mAh，放出能量8.36Wh。

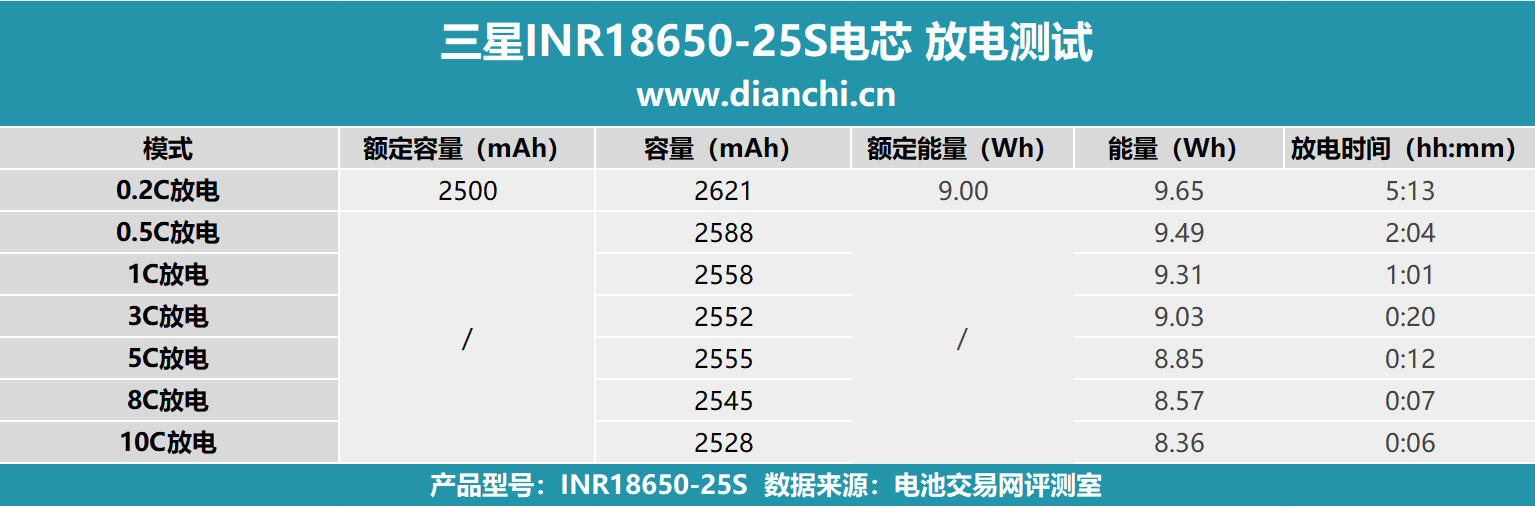

将测试数据汇总成表格，可以看出电芯在七种倍率下进行放电测试差距，放电时间最短的为10C放电，放电时间约为6分钟。放电时间最长的为0.2C放电，放电时间约为5小时13分钟。

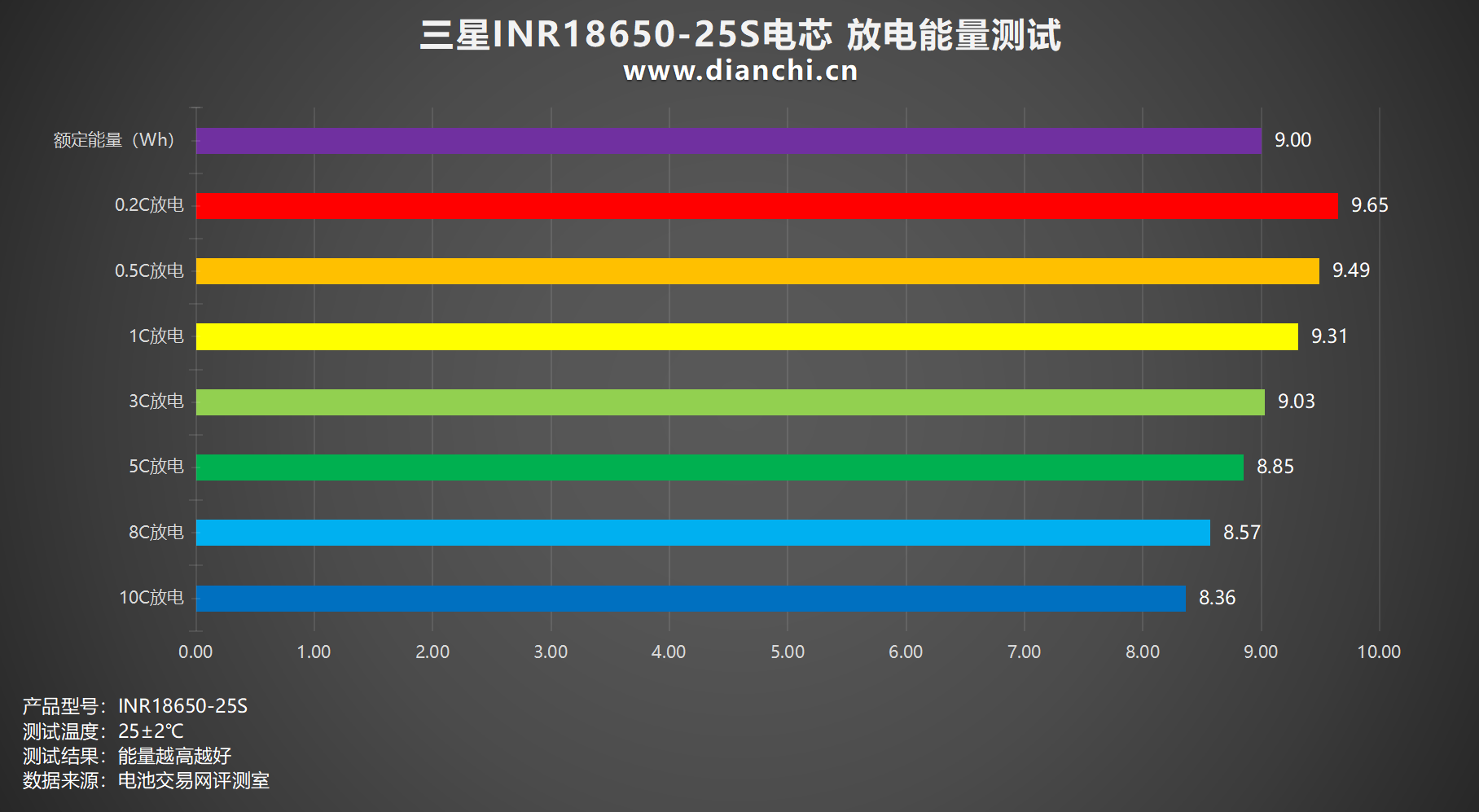

将测试数据汇总成柱状图，放电测试中整体放电能量在8.36-9.65Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到9.65Wh；放电能量最低的是10C放电，放电能量为8.36Wh。

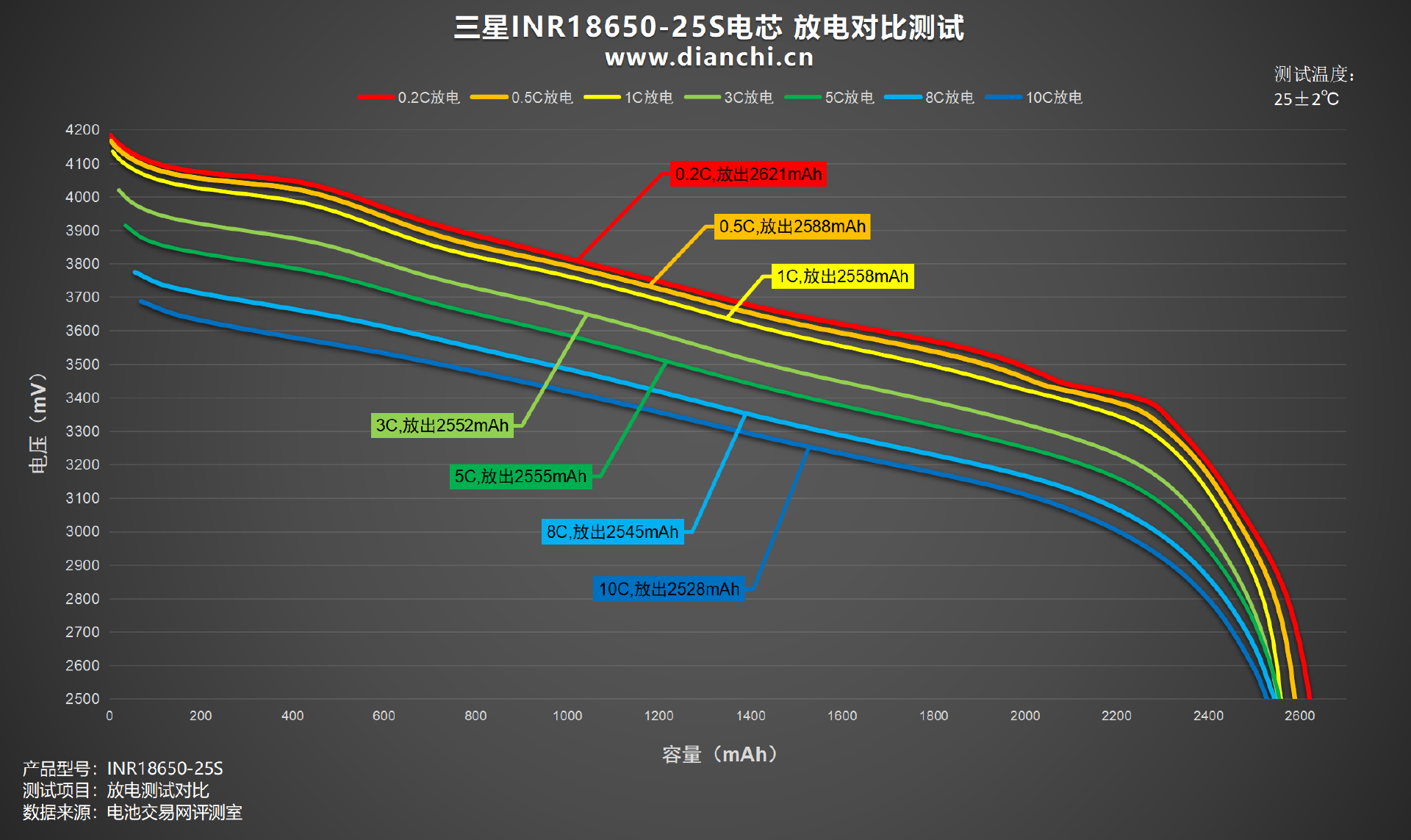

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到在七种不同放电倍率下，放电容量均超过了2500mAh，表现相当优秀，在5C放电倍率以内放电容量均达到2550mAh以上，其中0.2C放电更是达到2621mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

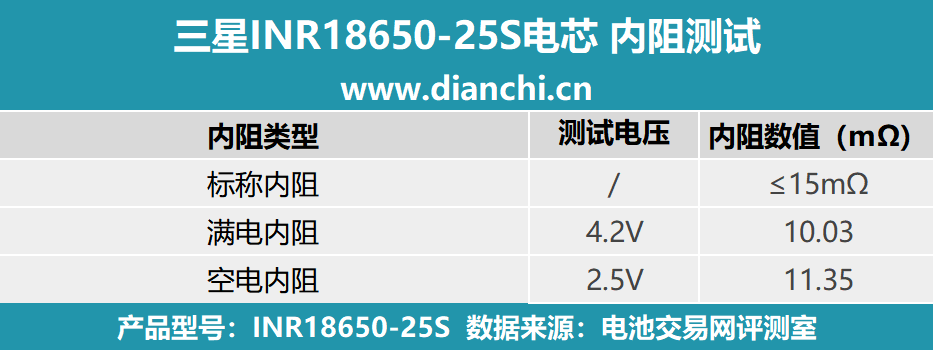

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，三星INR18650-25S电芯标称内阻为≤15mΩ。

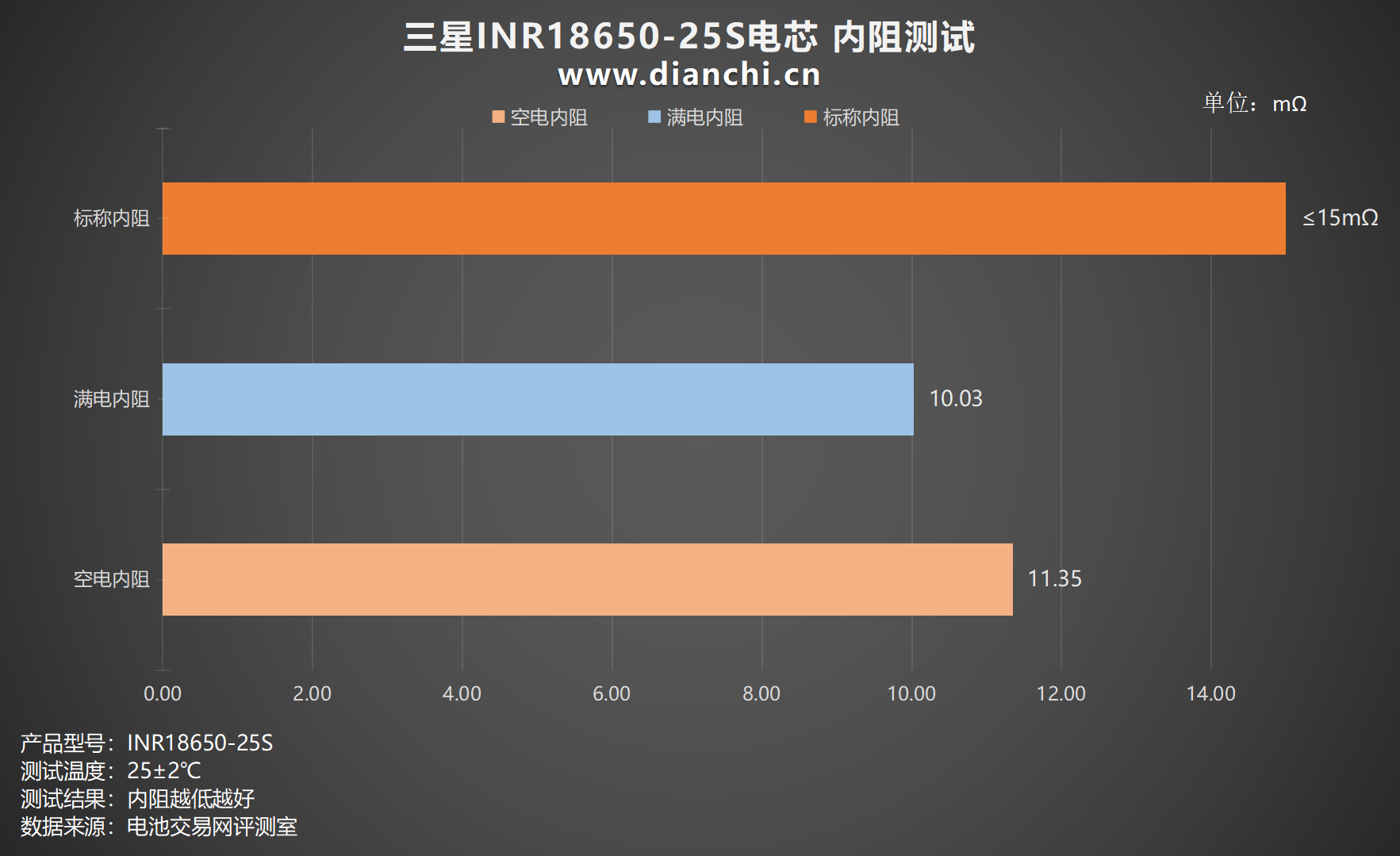

绘制出柱状图，可以看到 4.2V满电内阻为 10.03mΩ，2.5V空电内阻为 11.35mΩ。

温度测试

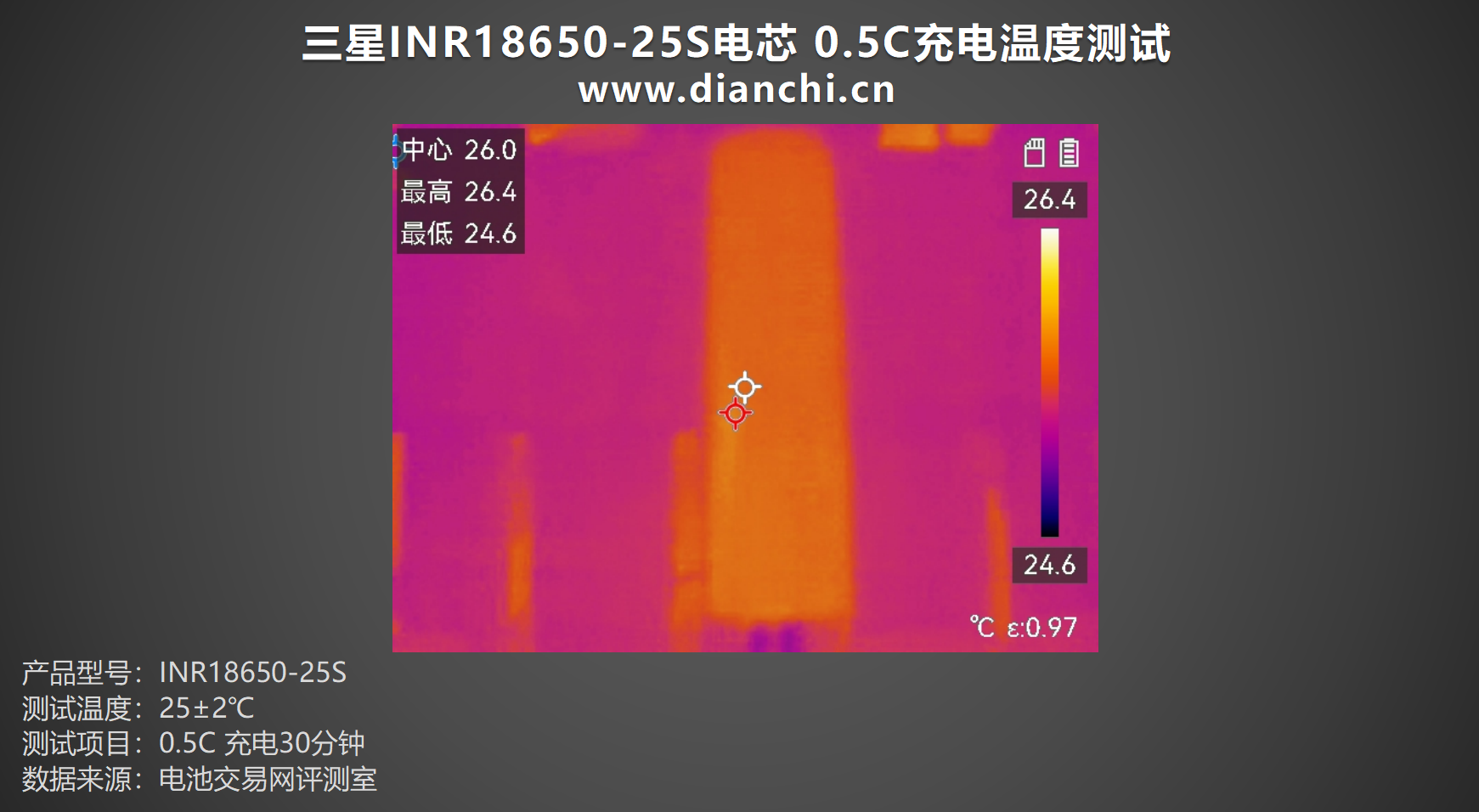

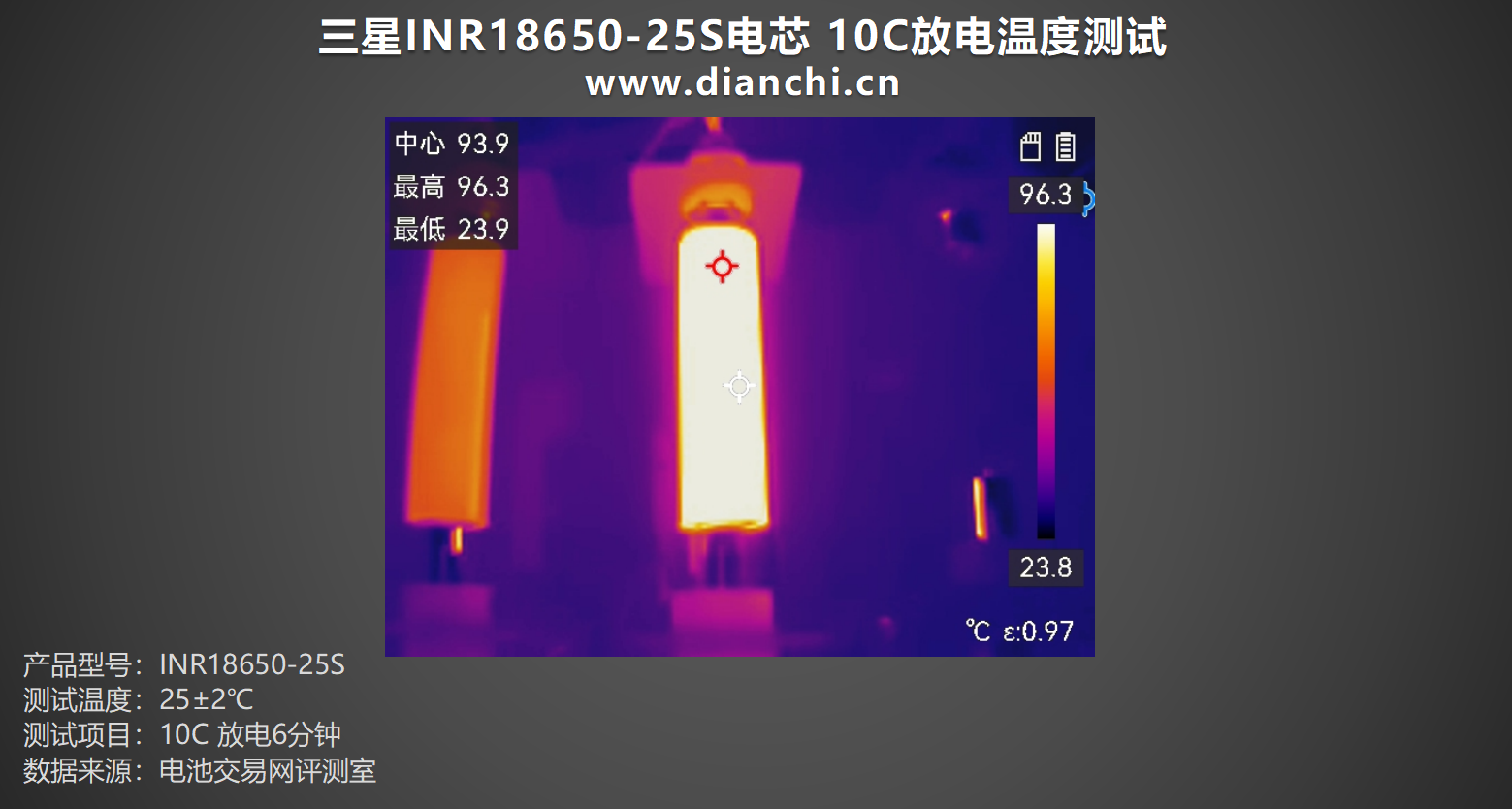

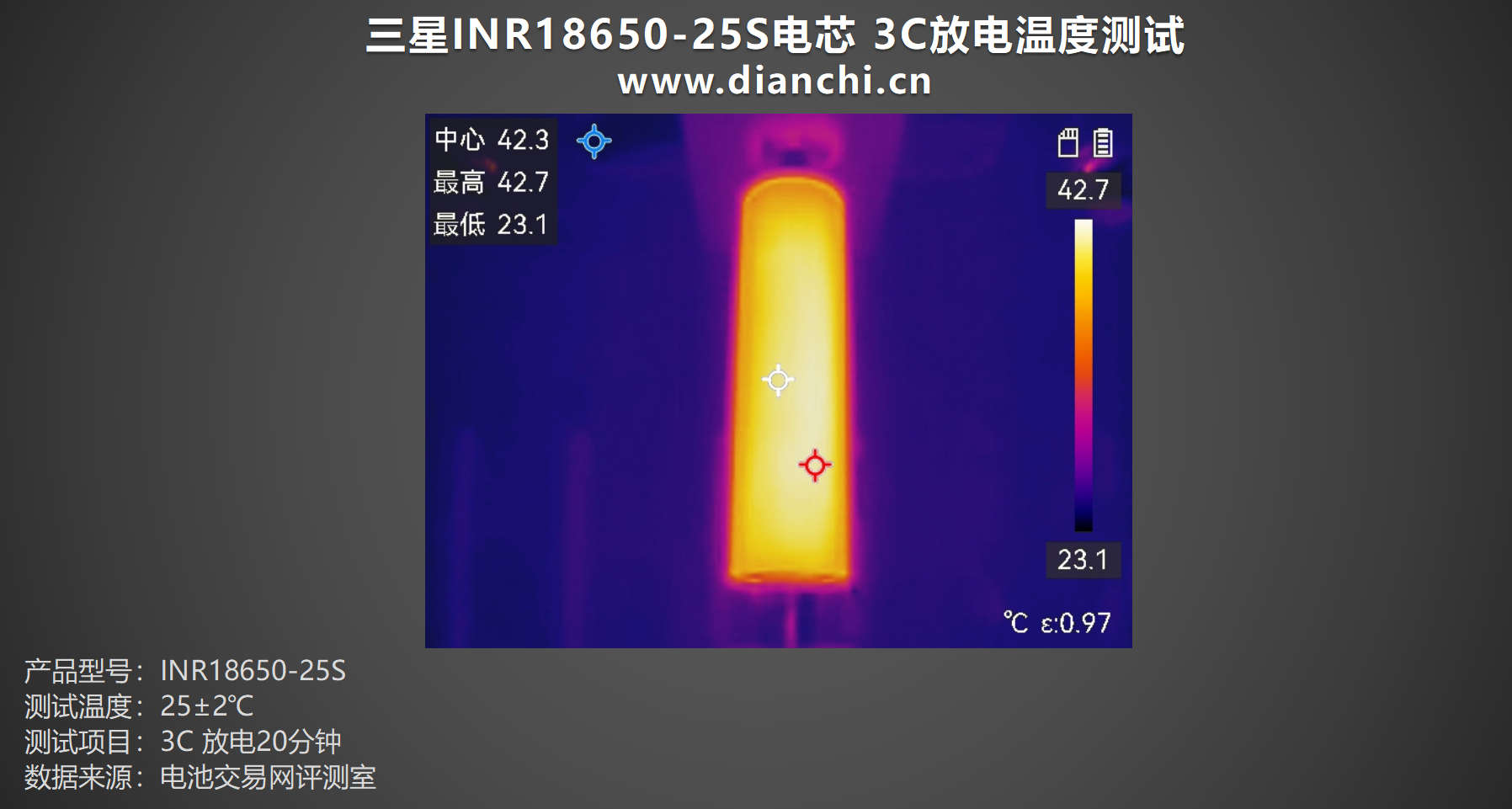

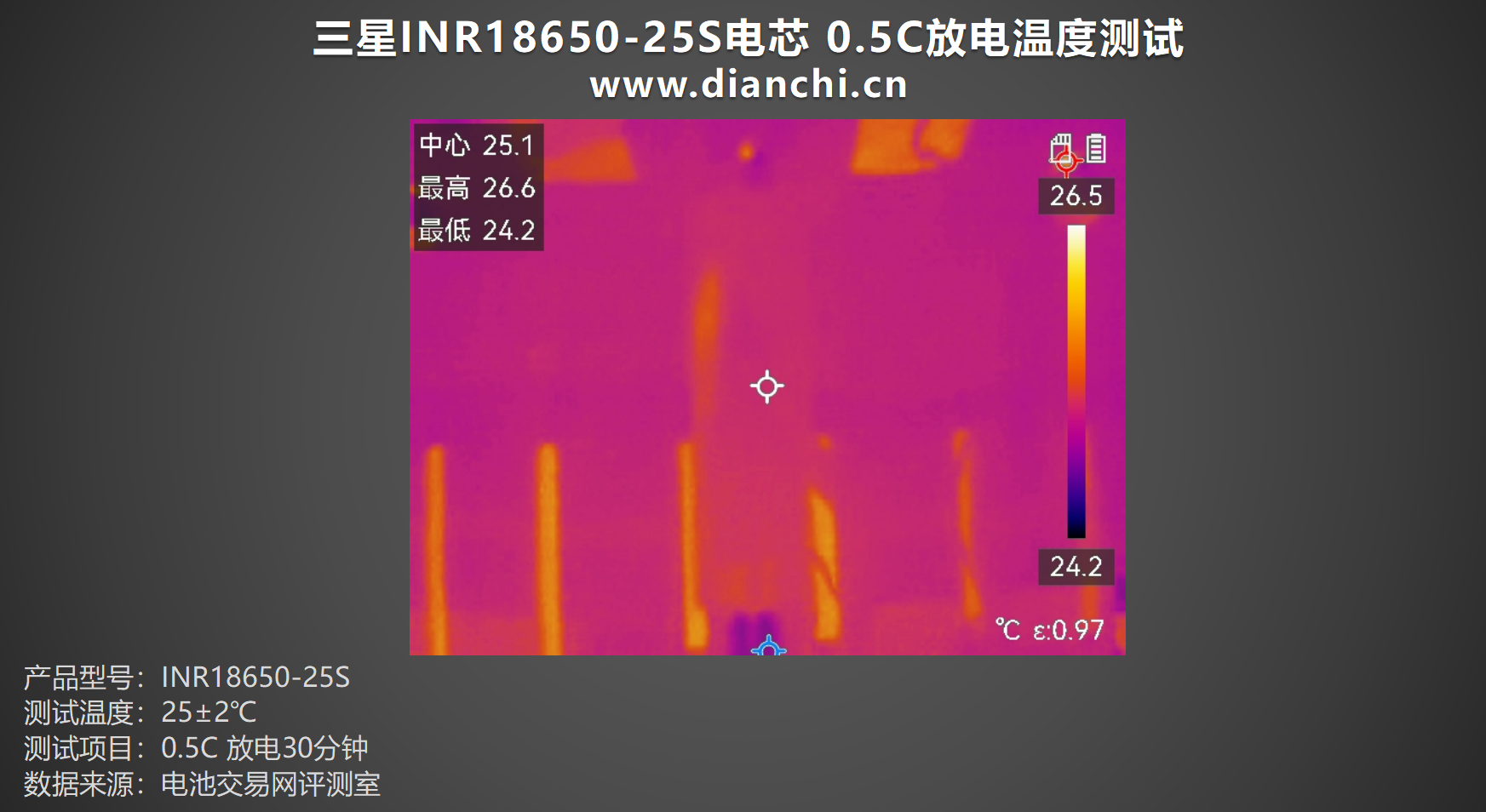

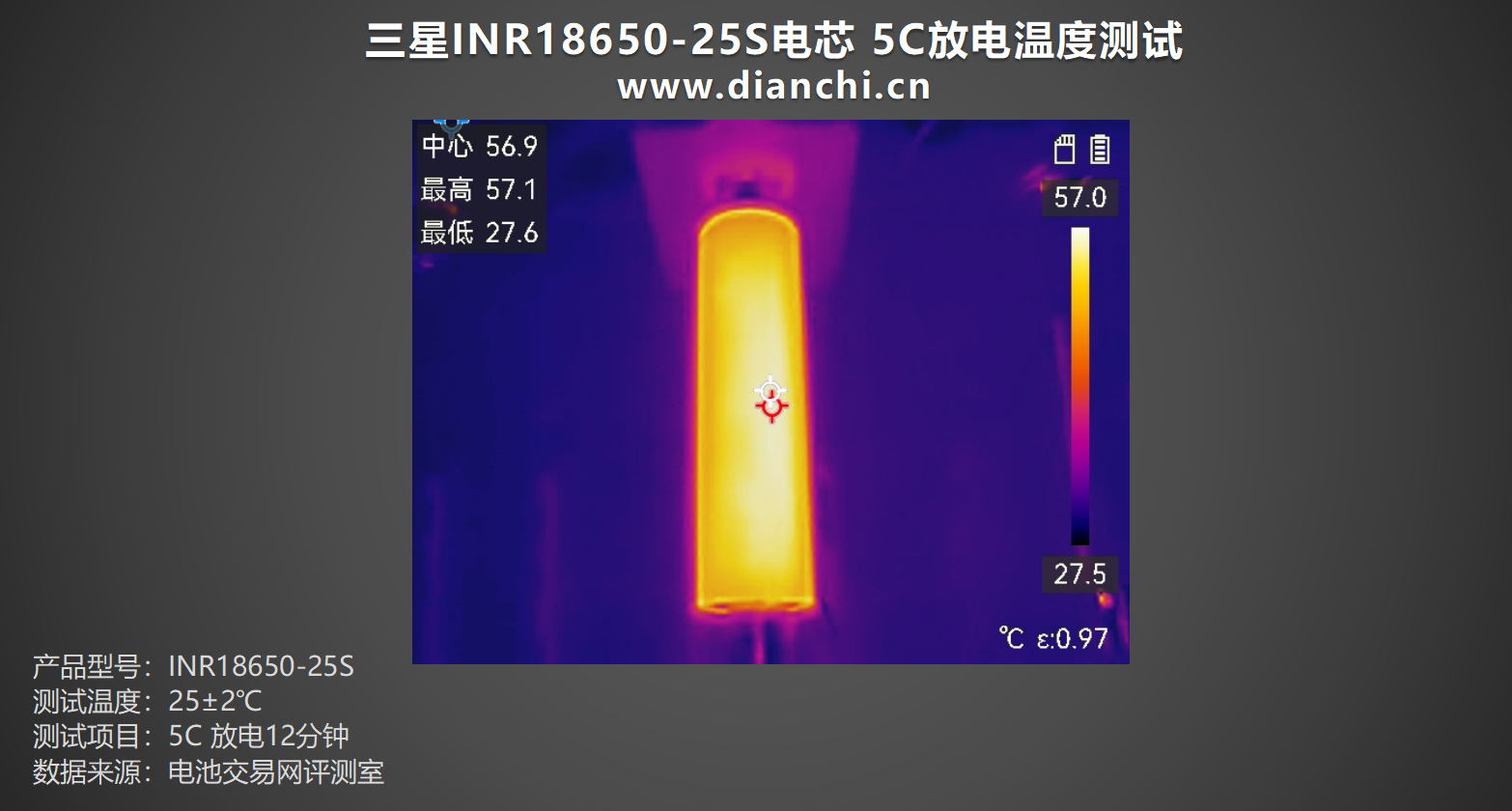

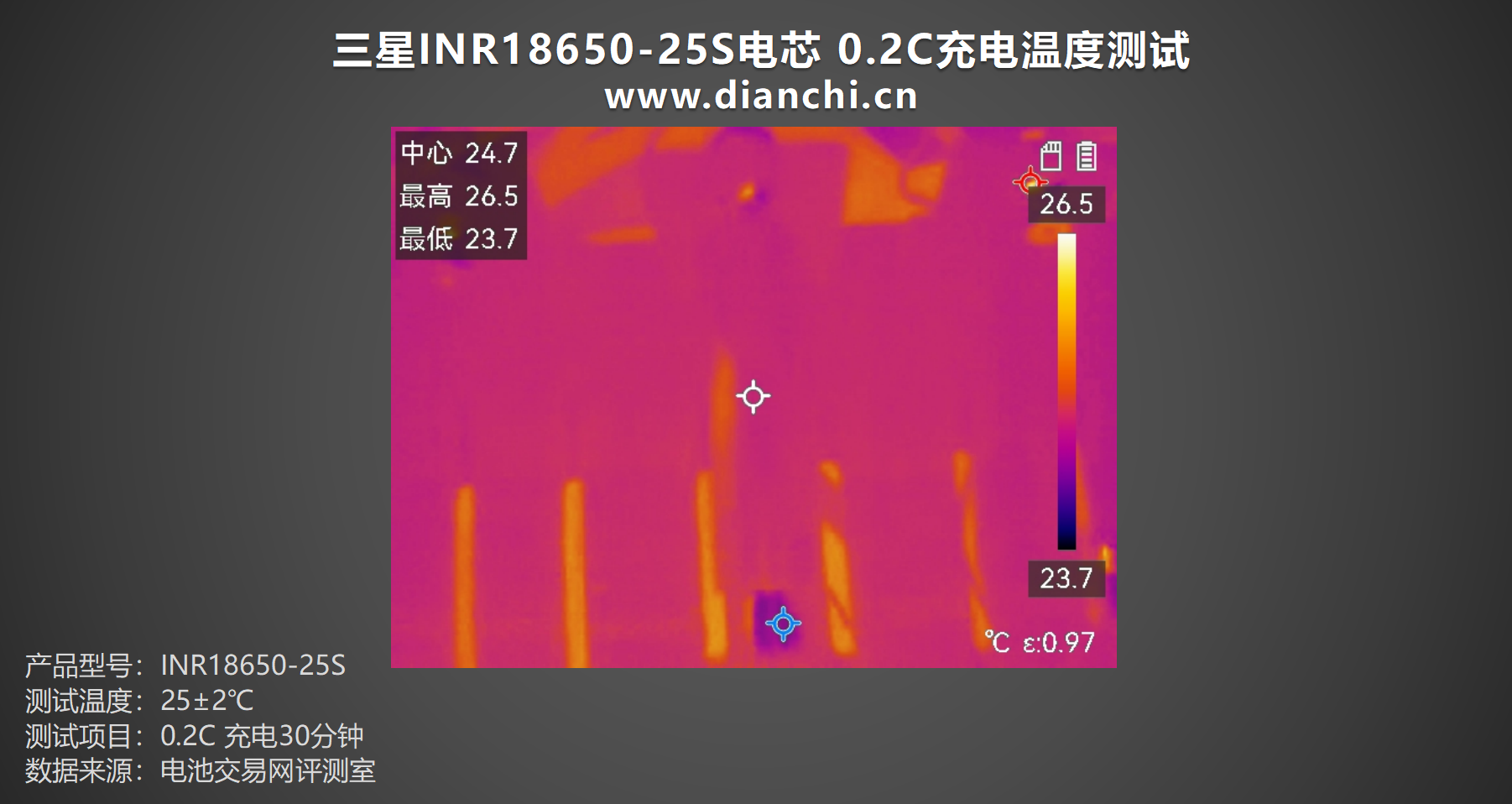

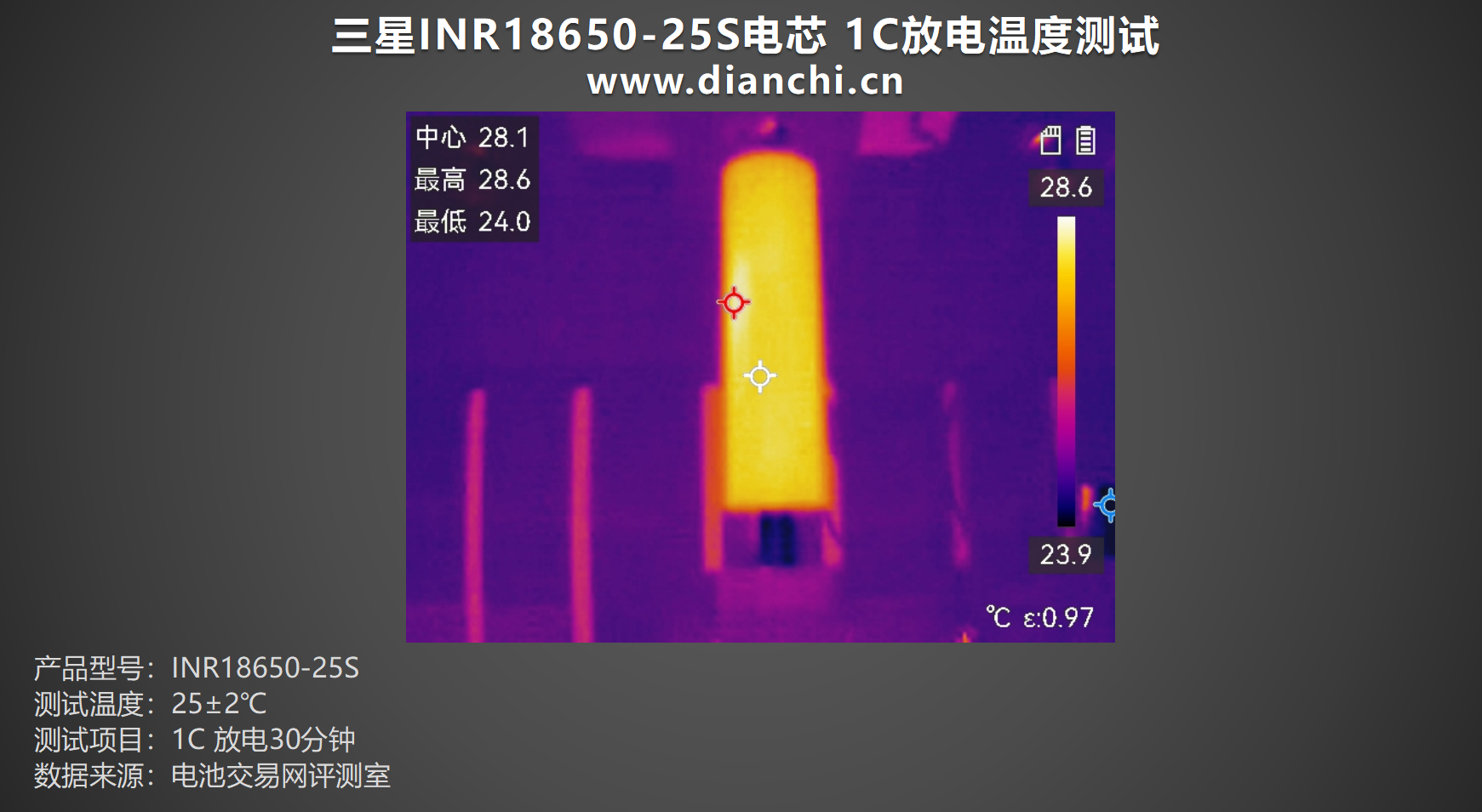

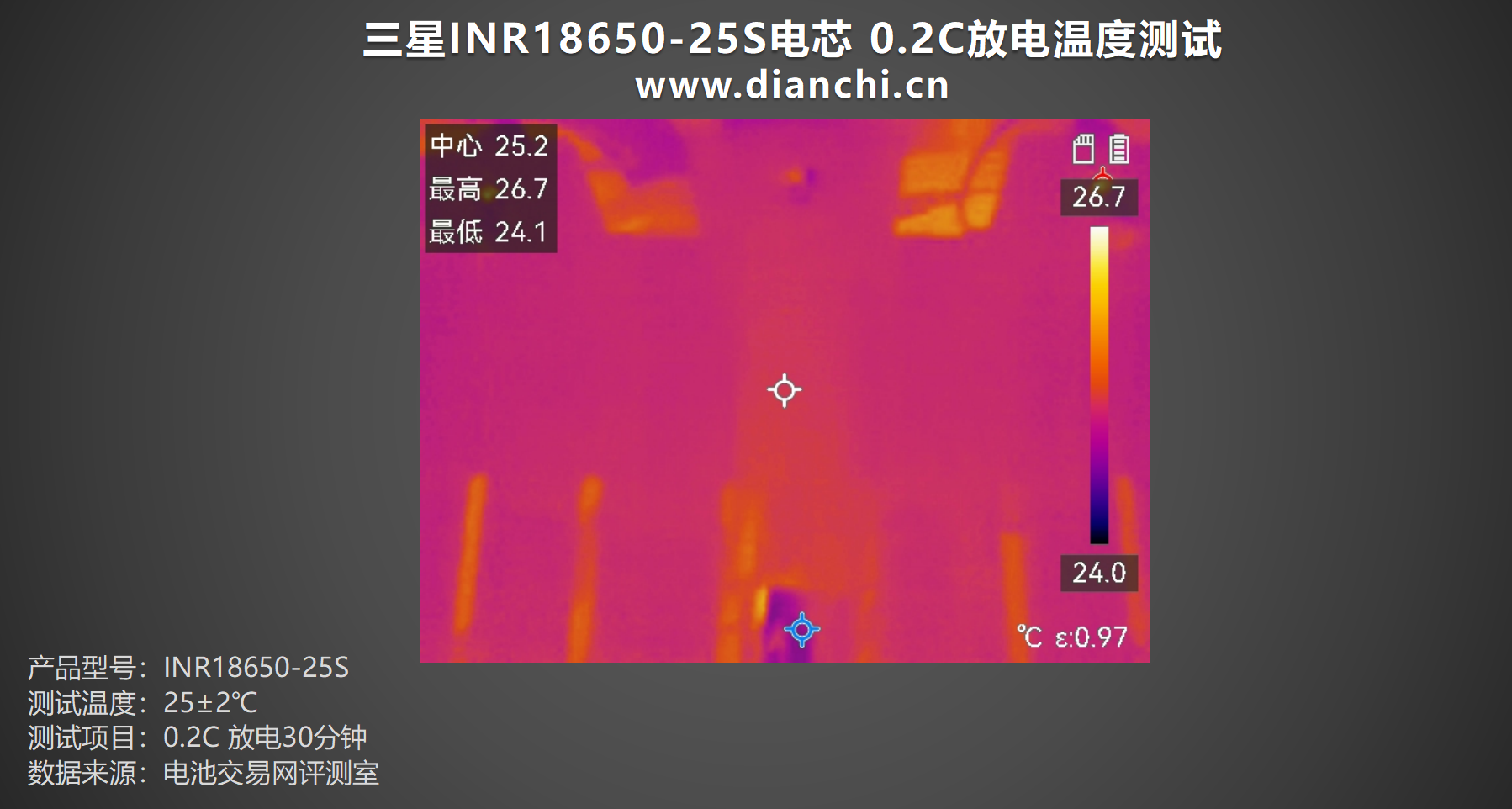

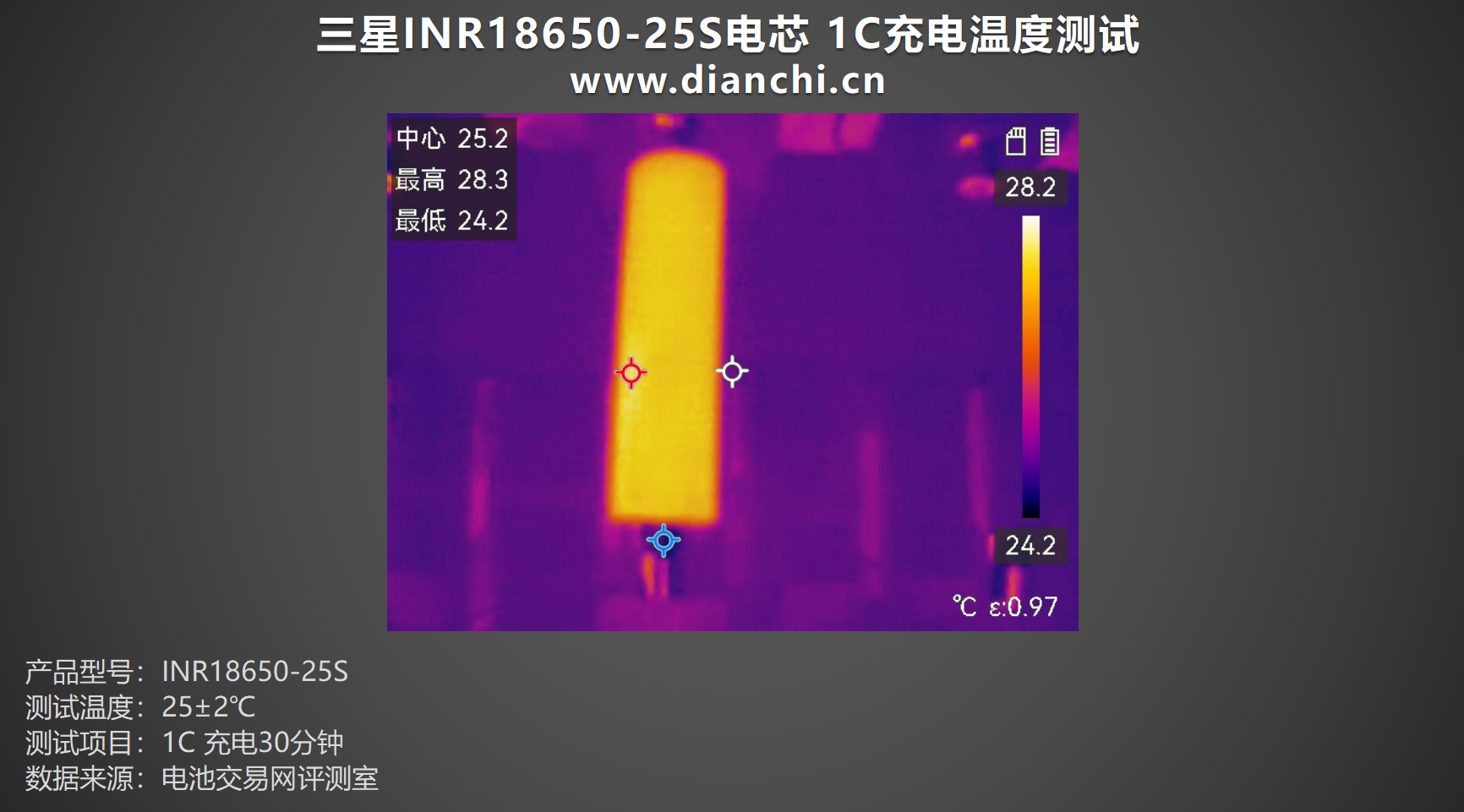

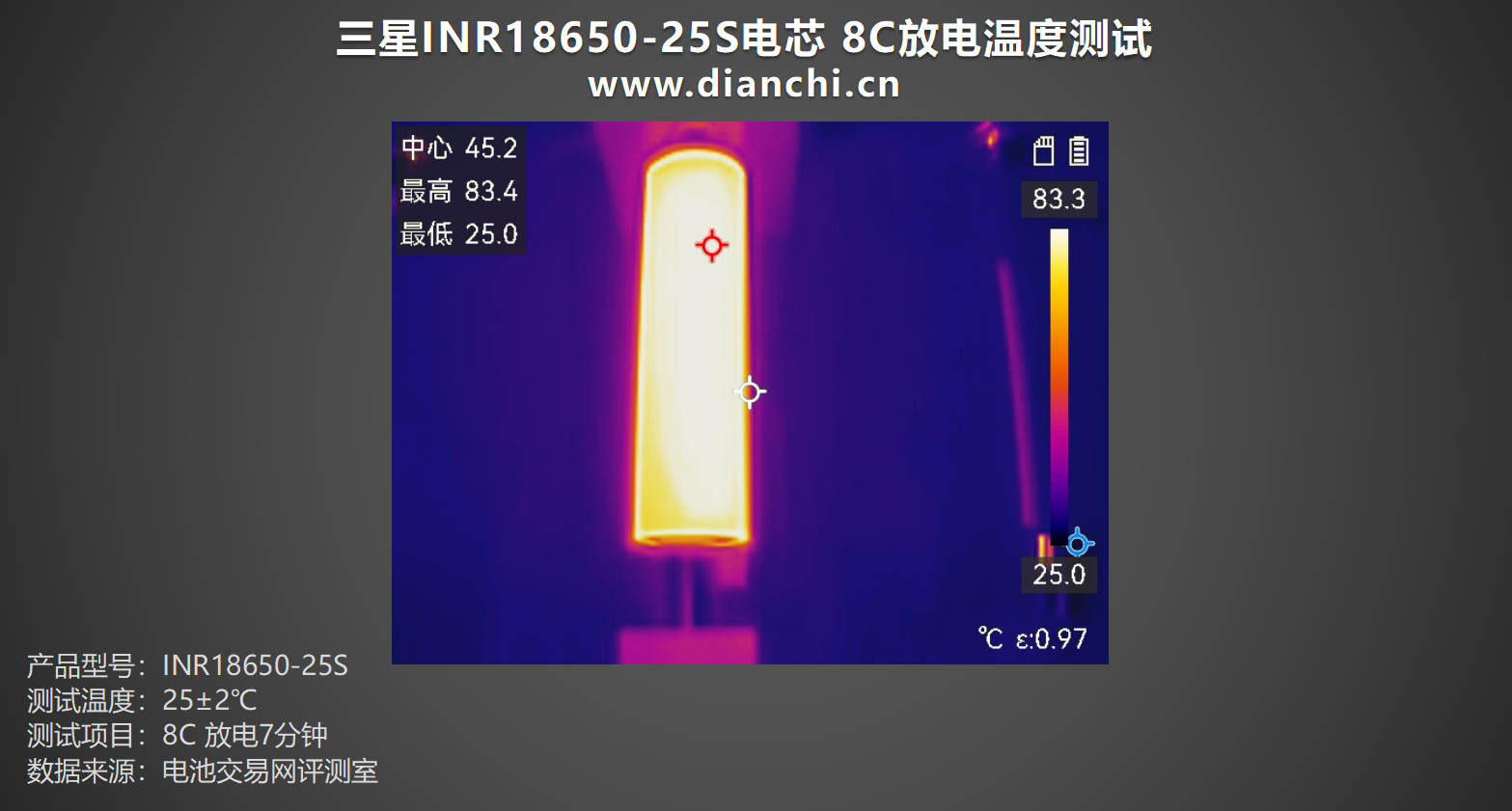

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
