前言
锂电池因其高能量密度、长循环寿命和低自放电率等优点，被广泛应用于移动设备、电动汽车和储能系统等领域。然而，随着使用时间的延长和不当存放，锂电池的容量会逐渐衰减，影响其性能和寿命。
近期，电池交易网通过拆解一款BLACK+DECKER 百得的电动工具电池包获得了一款来自七年前的LGDAHB71865电芯，这款电芯拥有1500mAh容量，支持最高10C放电，是一款动力电池，下面就一起来看下这款电芯经过了七年的使用以及存放后实际的性能表现。
外观介绍

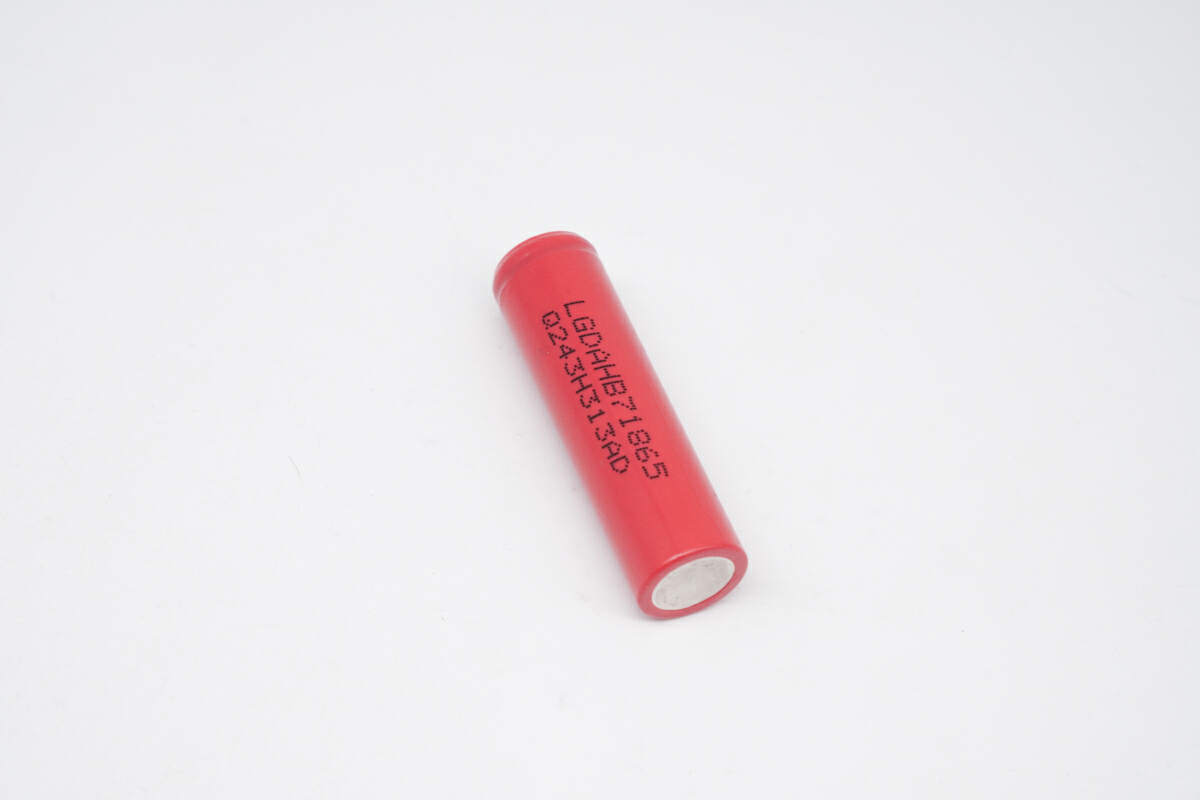

LGDAHB71865电芯采用红色套膜外披，表皮印有型号以及出厂编码丝印。

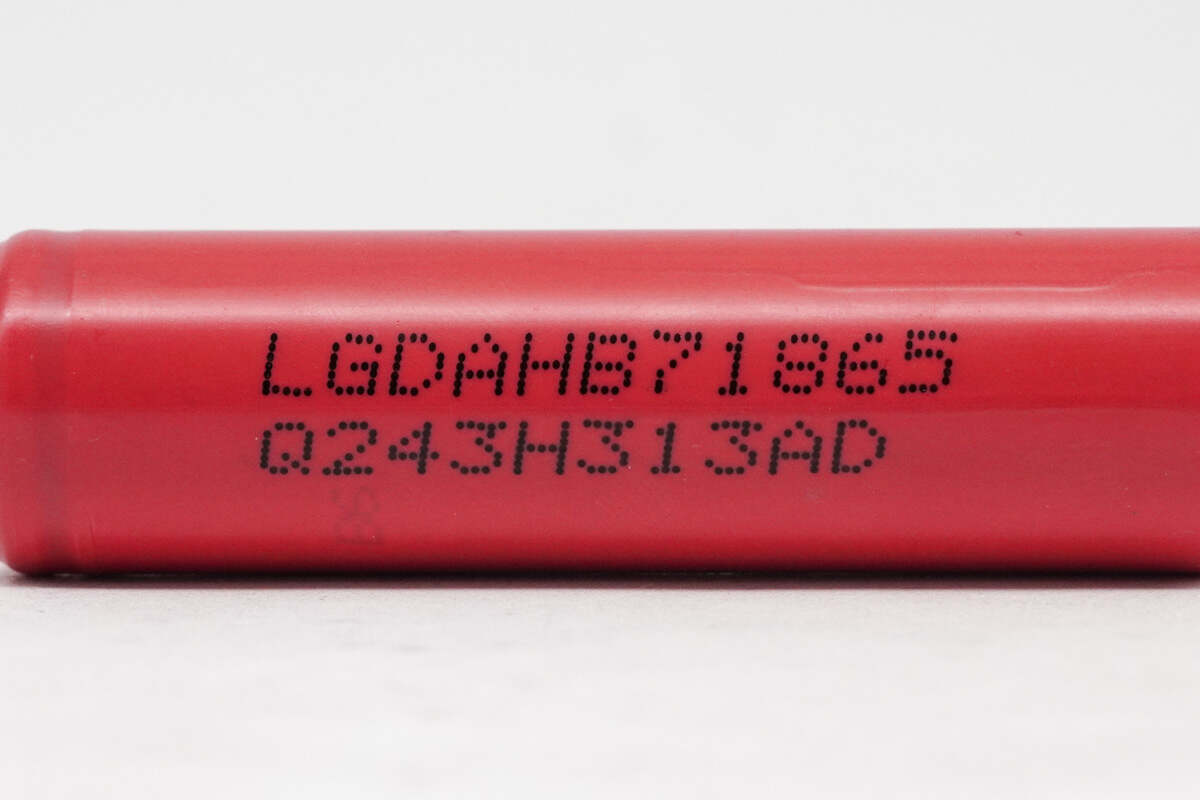

丝印特写，型号：LGDAHB71865；出厂编码：Q243H313AD。
LGDAHB71865电芯正极盖帽为合金材质，平头设计，顶部可见四泄气孔。

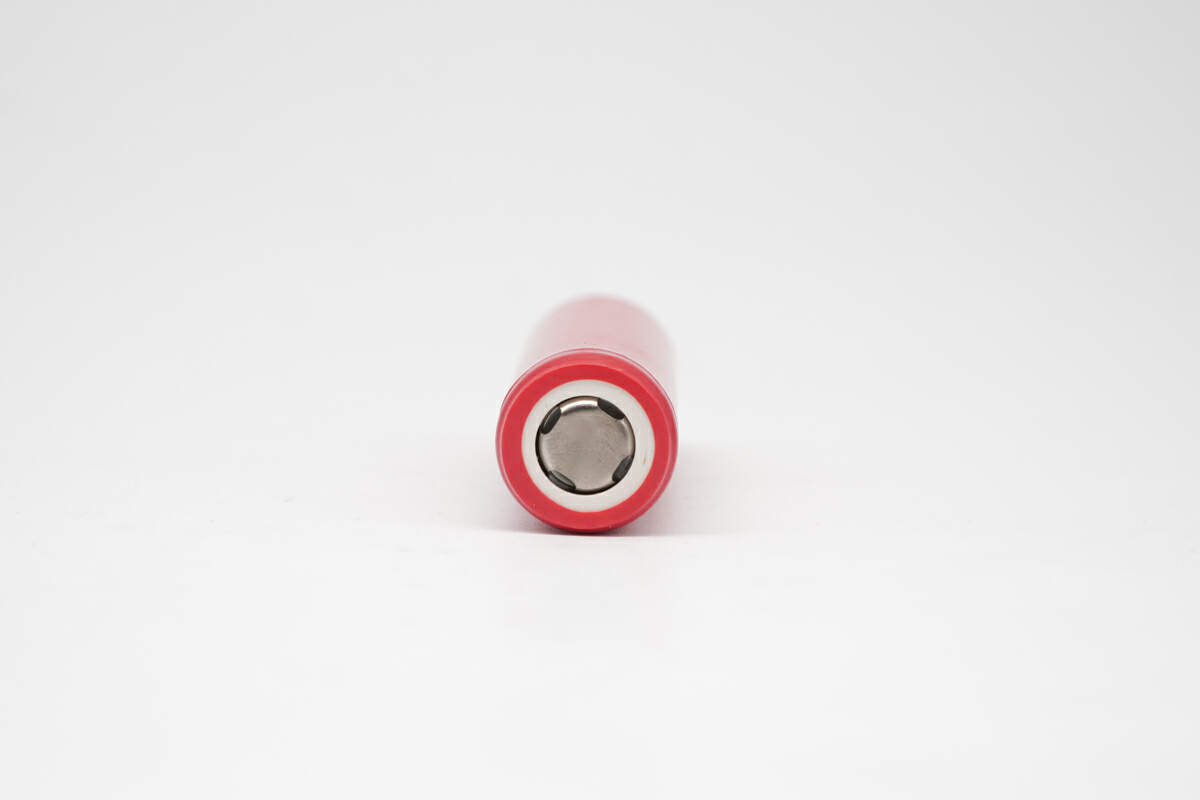

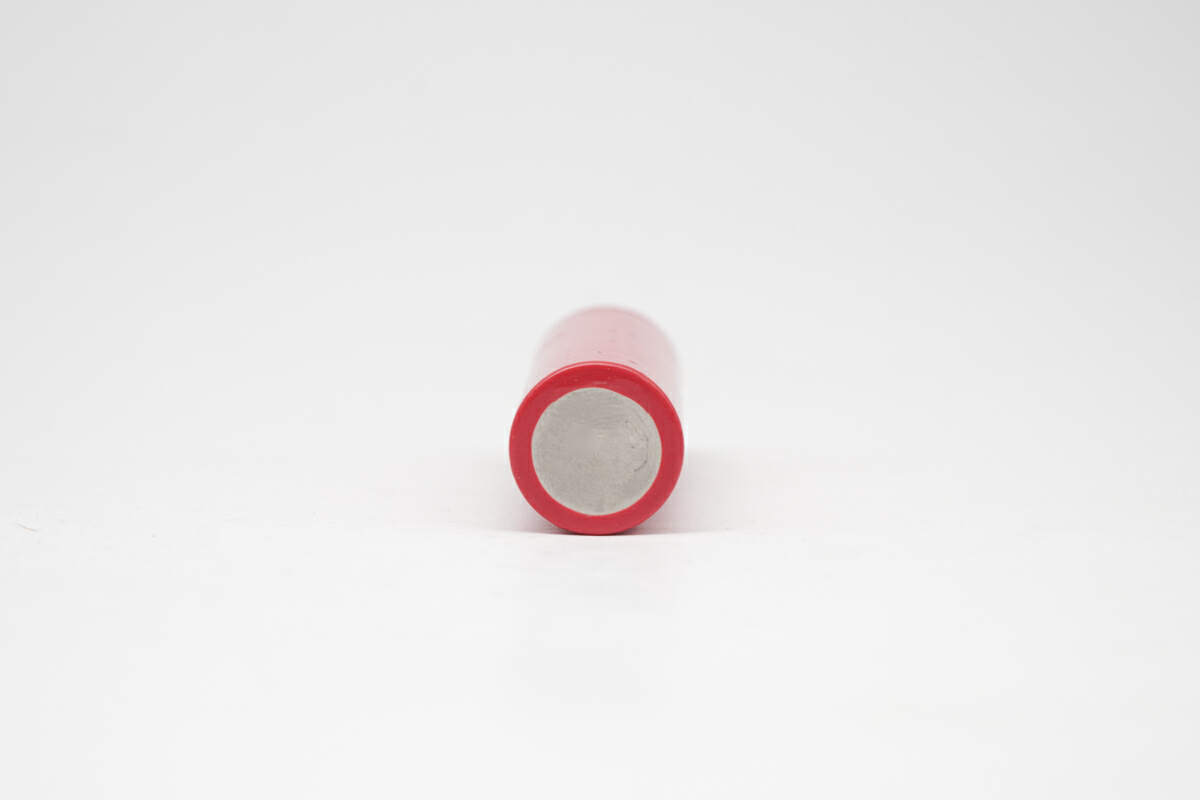

LGDAHB71865电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

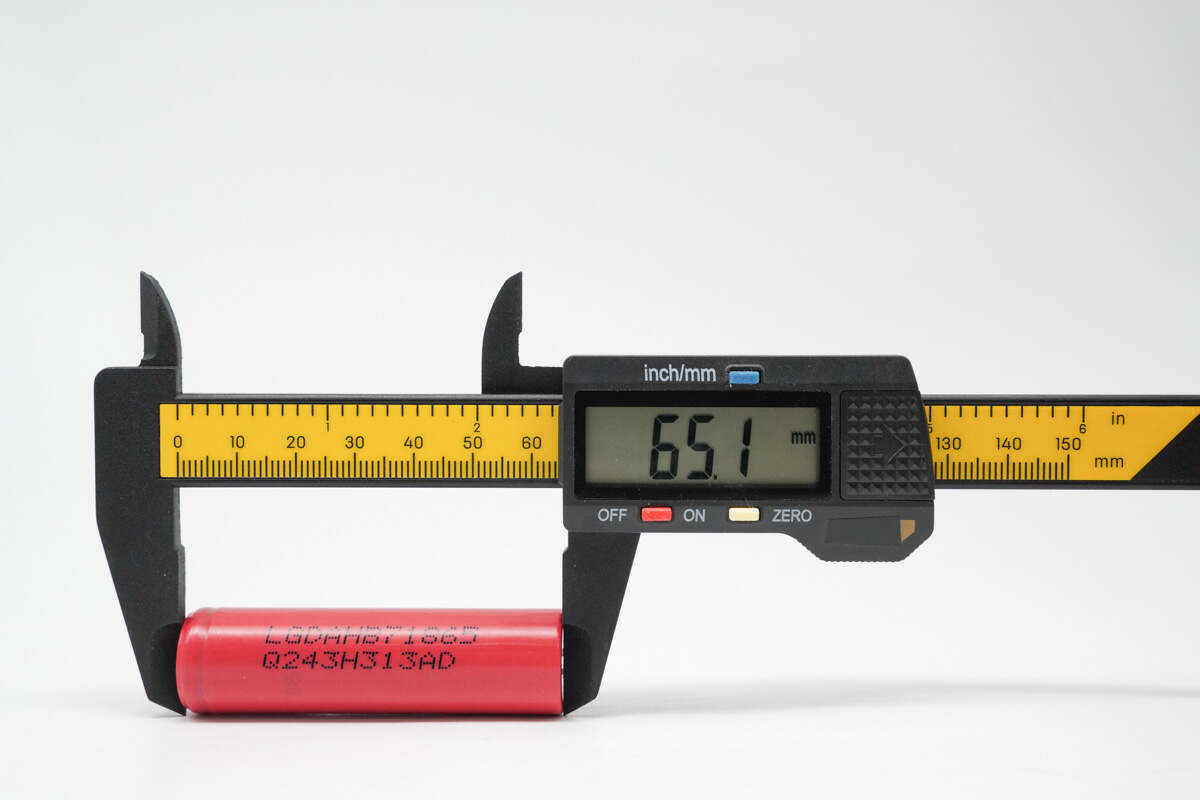

使用塑胶卡尺测得电芯高度约为 65.1mm。

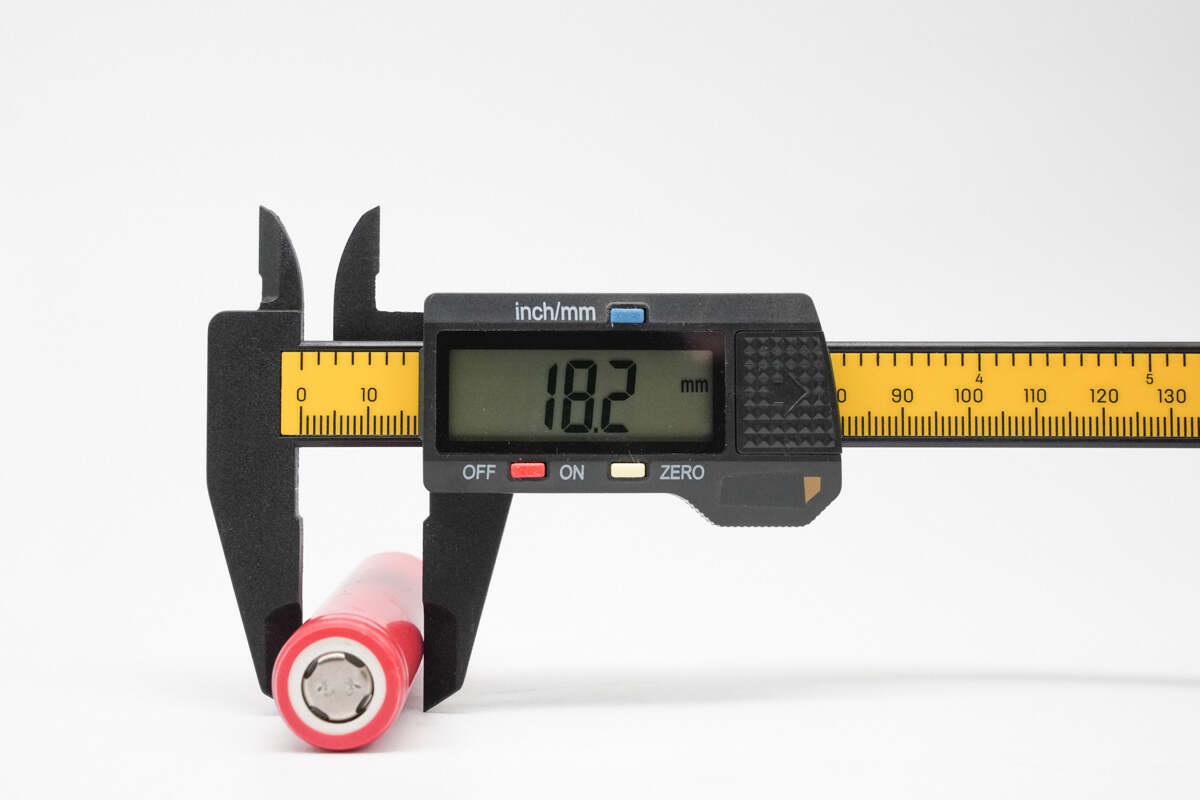

使用塑胶卡尺测得电芯直径约为 18.2mm。

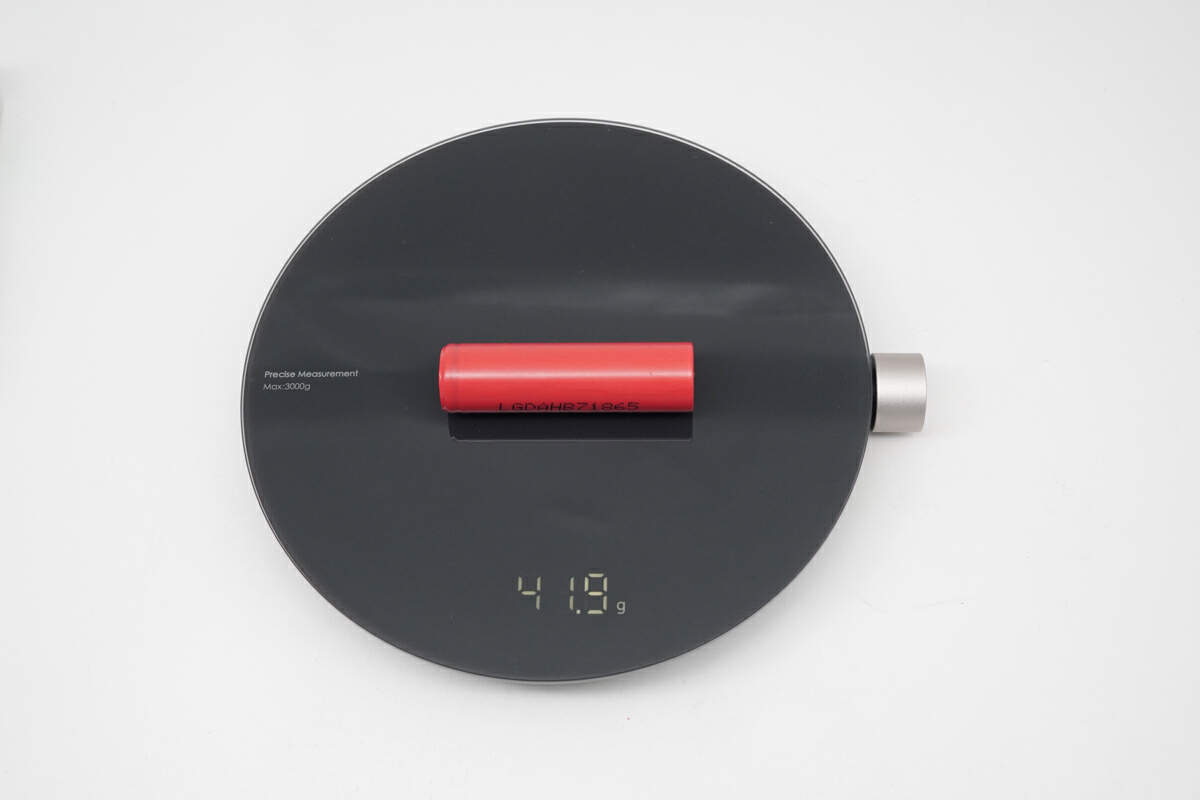

电芯重量约为 41.9g。
规格书介绍
下面再来看LGDAHB71865电芯的一些关键信息。

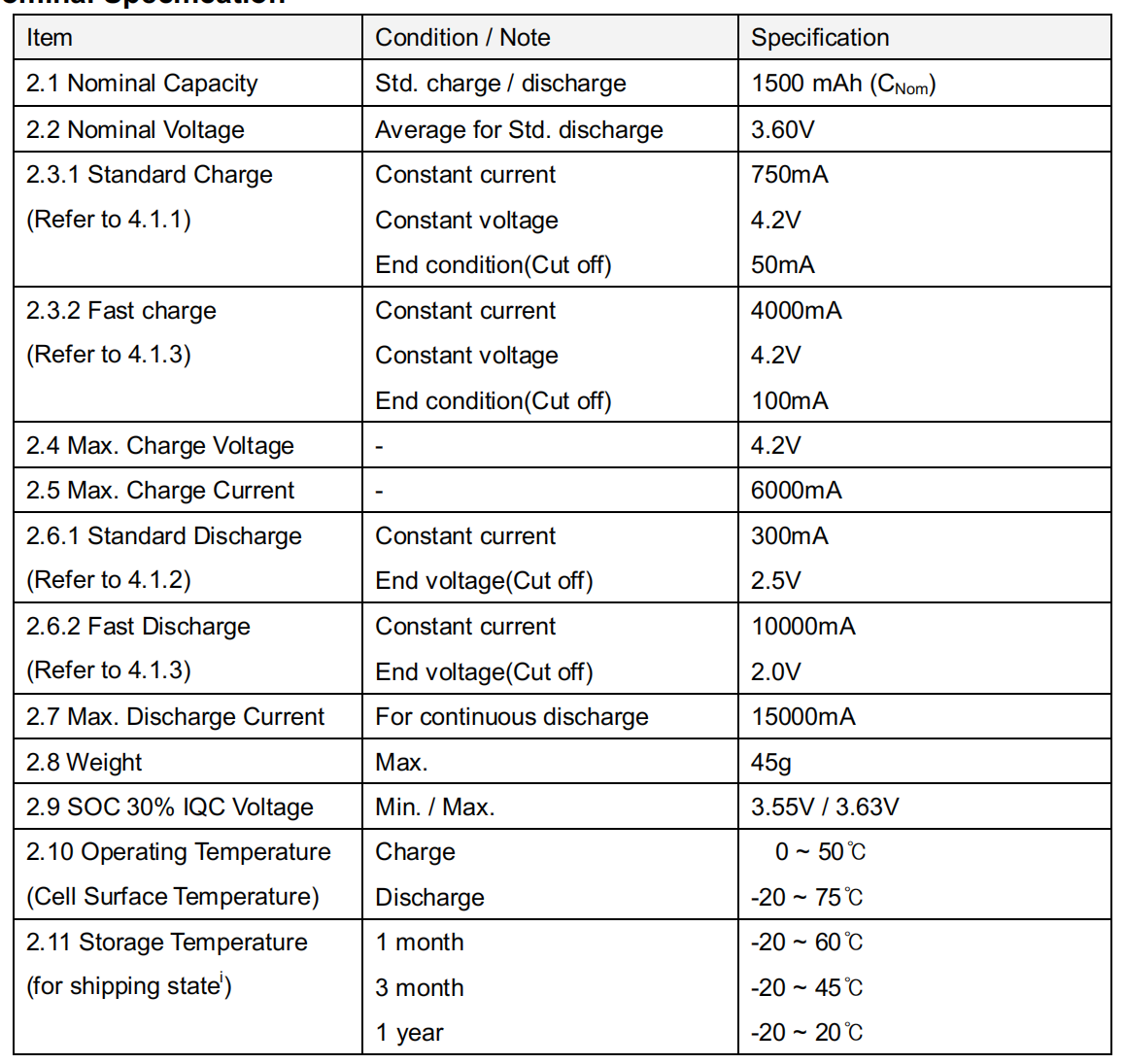

标称容量1500mAh，标称电压3.6V，标准充电750mA（0.5C）充至4.2V，截止电流为50mA，快速充电4000mA充至4.2V，截止电流为100mA，最大充电电流6000mA，标准放电300mA放至2.5V，快速放电电流10000mA，最大放电电流15000mA。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电，统计其总耗时。
0.2C充电

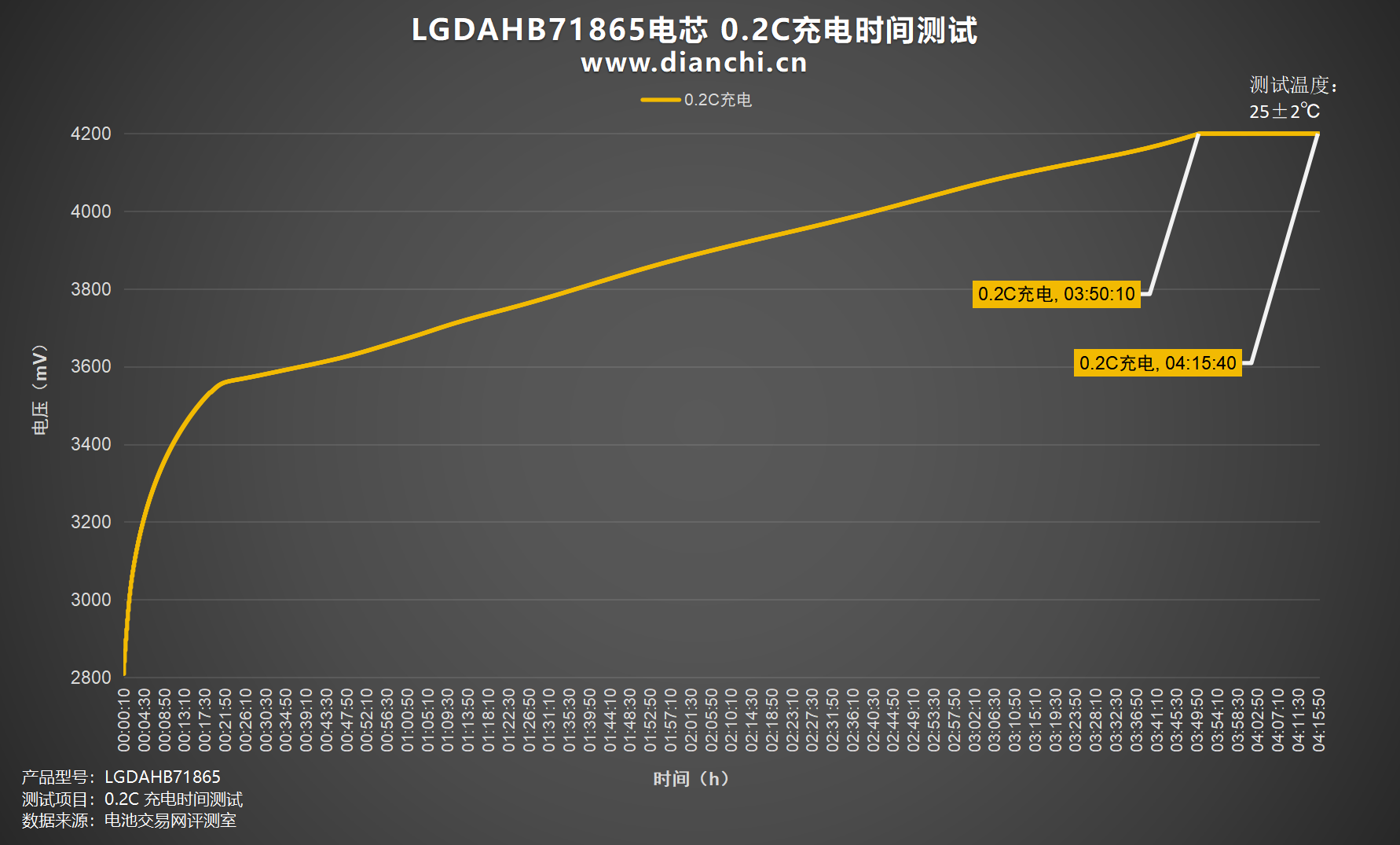

绘制出折线图，设置电流为 300mA，0.2C为LGDAHB71865电芯充电，充电截止电压为 4.2V，充至4.2V时间约为3小时50分钟，涓流完全充满时间约为4小时15分钟。
0.5C充电

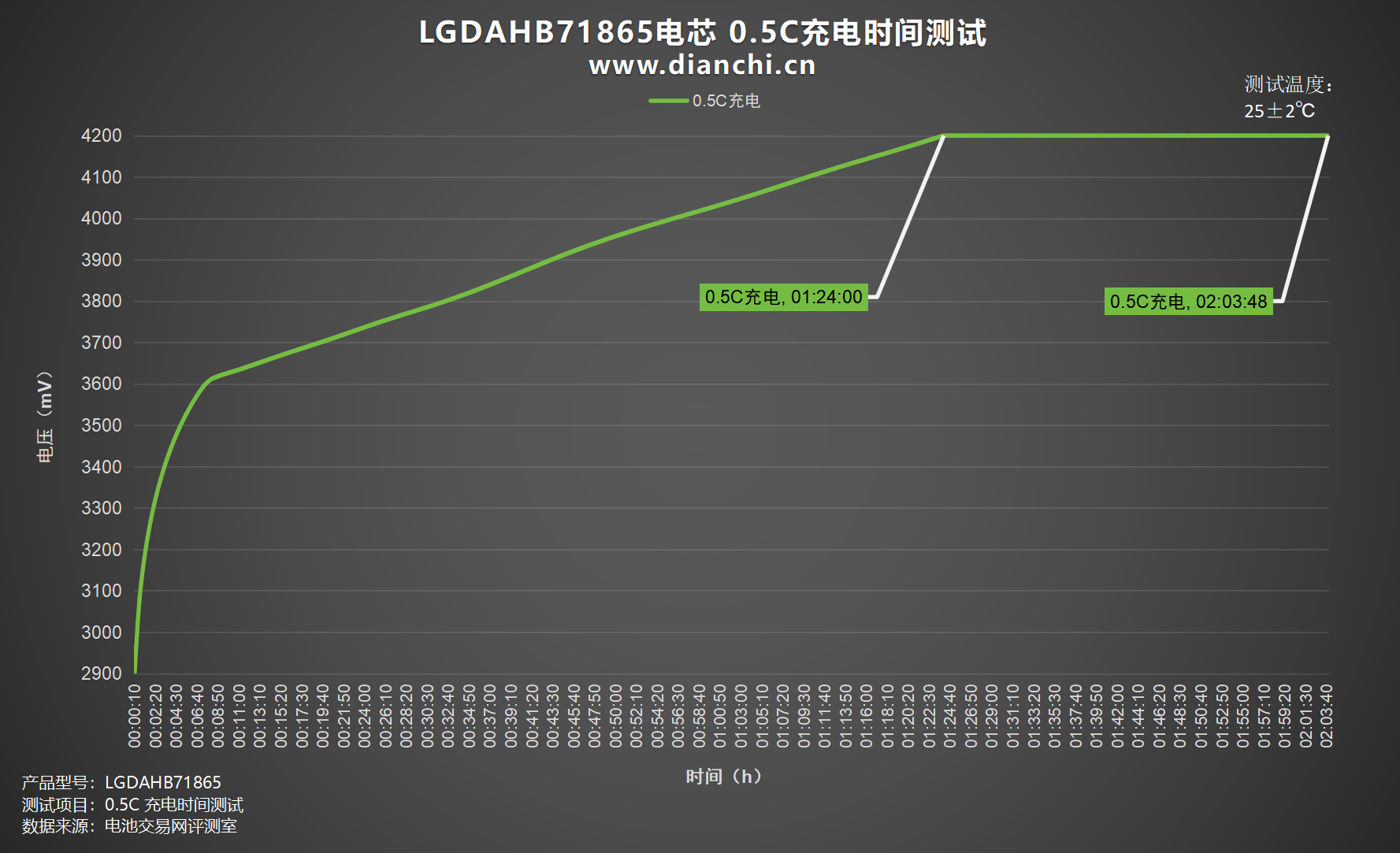

绘制出折线图，设置电流为 750mA，0.5C为LGDAHB71865电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时24分钟，涓流完全充满时间约为2小时3分钟。

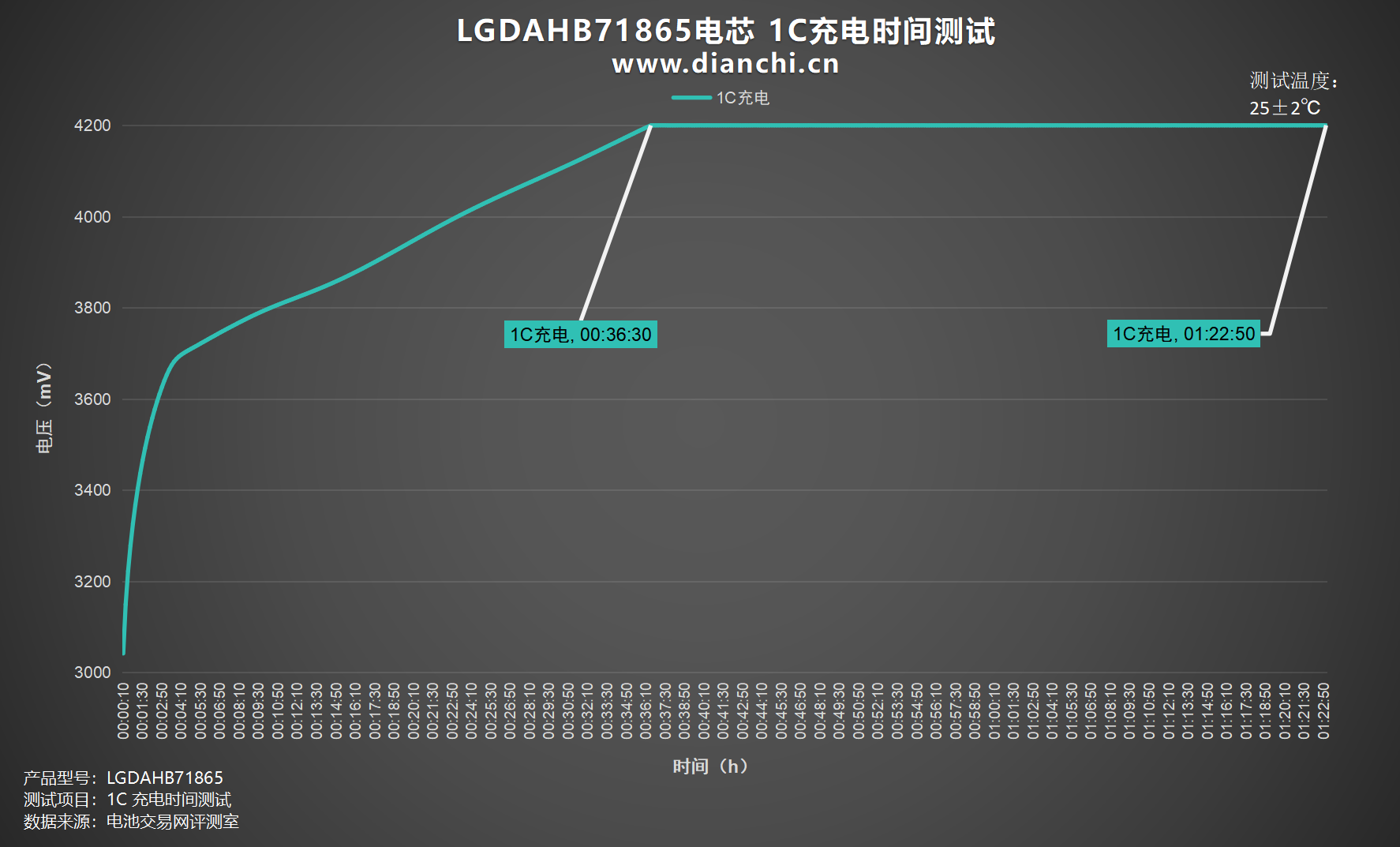

1C充电
绘制出折线图，设置电流为 1500mA，1C为LGDAHB71865电芯充电，充电截止电压为 4.2V，充至4.2V时间约为36分钟，涓流完全充满时间约为1小时22分钟。
4A充电

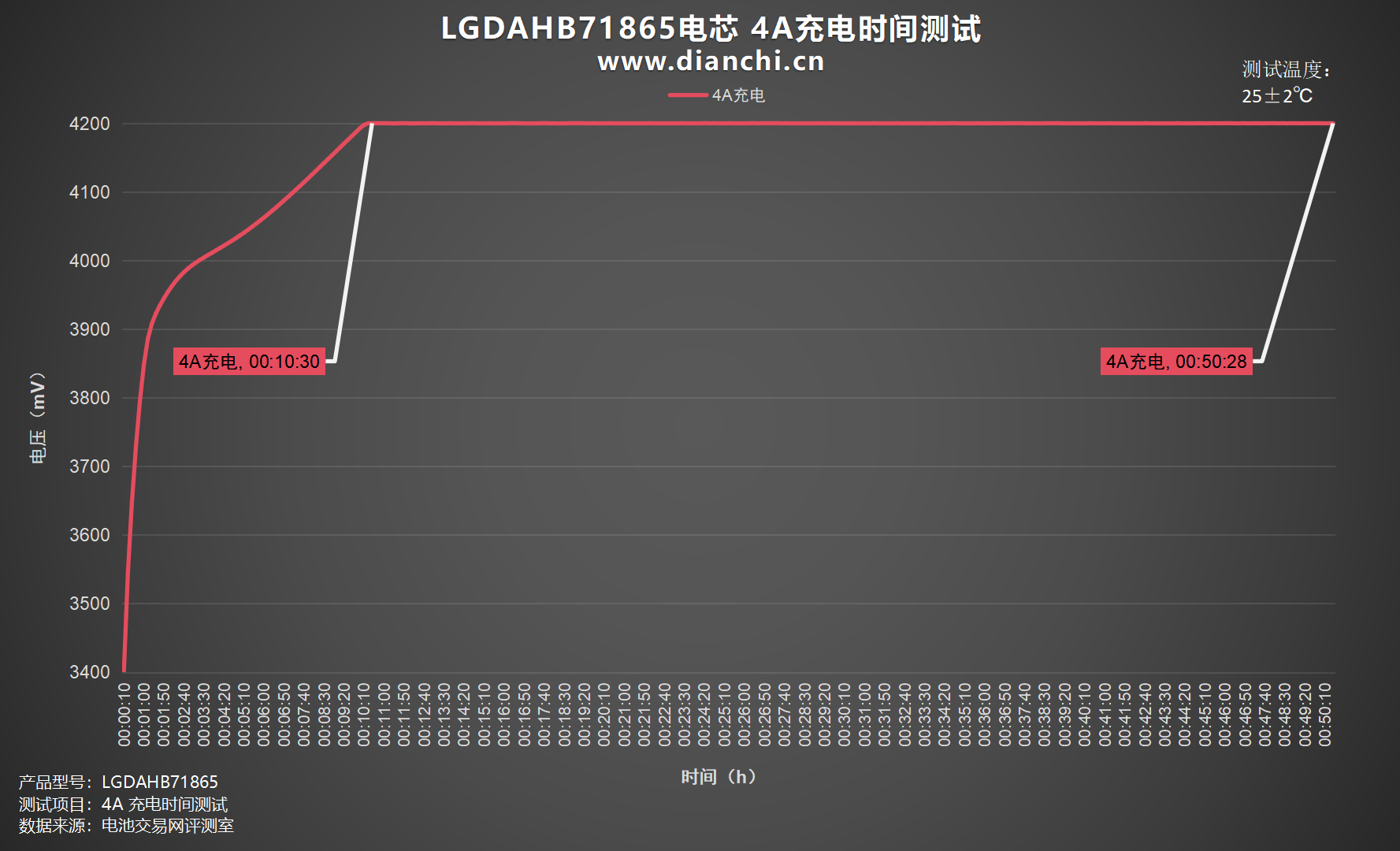

绘制出折线图，设置电流为 4000mA，为LGDAHB71865电芯充电，充电截止电压为 4.2V，充至4.2V时间约为10分钟，涓流完全充满时间约为50分钟。

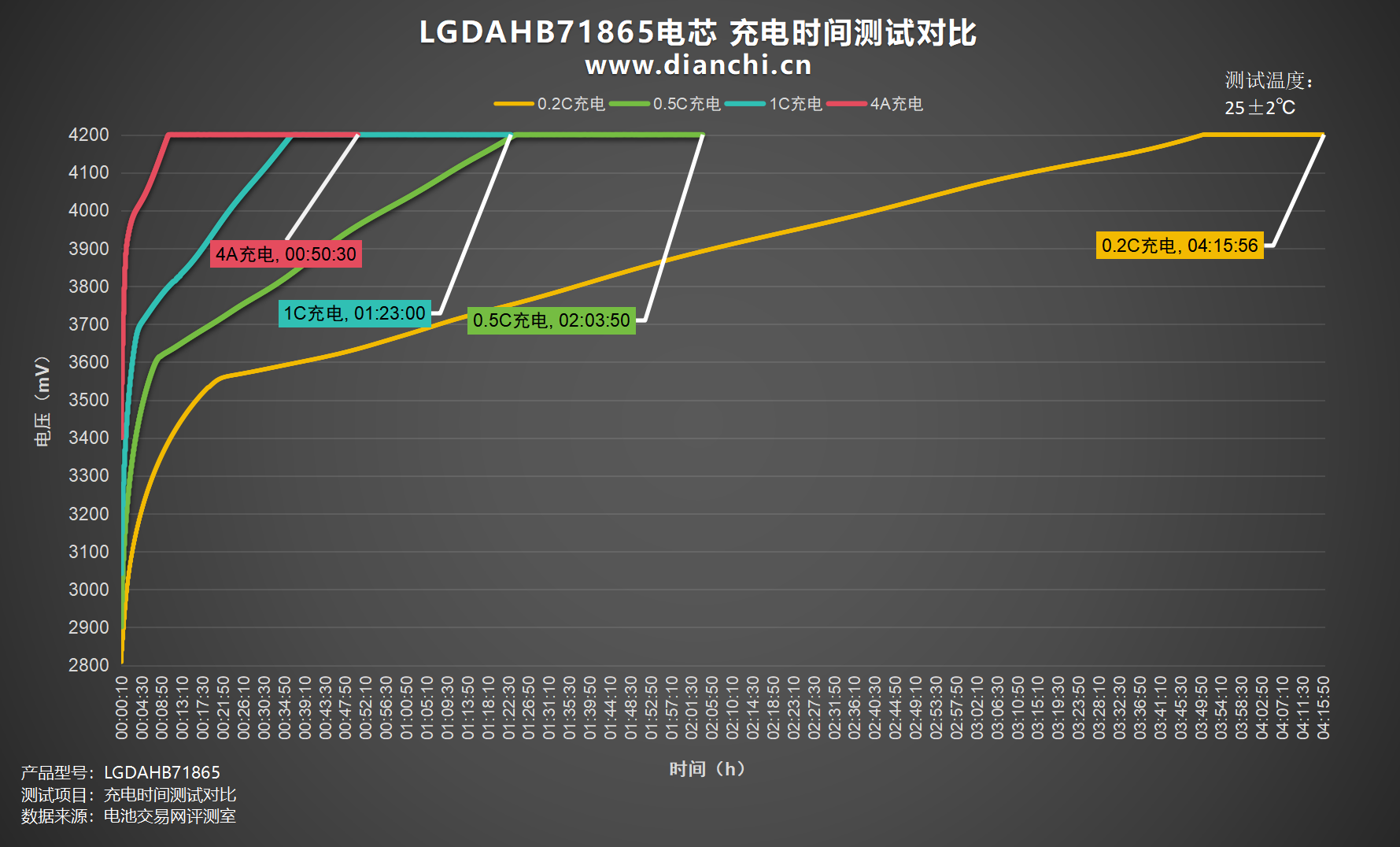

将所测数据绘制出曲线图，所有倍率对比下，可以看到4A充电与其余倍率充电拉开了较大差距，50分钟即可完全充满，0.2C充电时间最长为4小时15分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

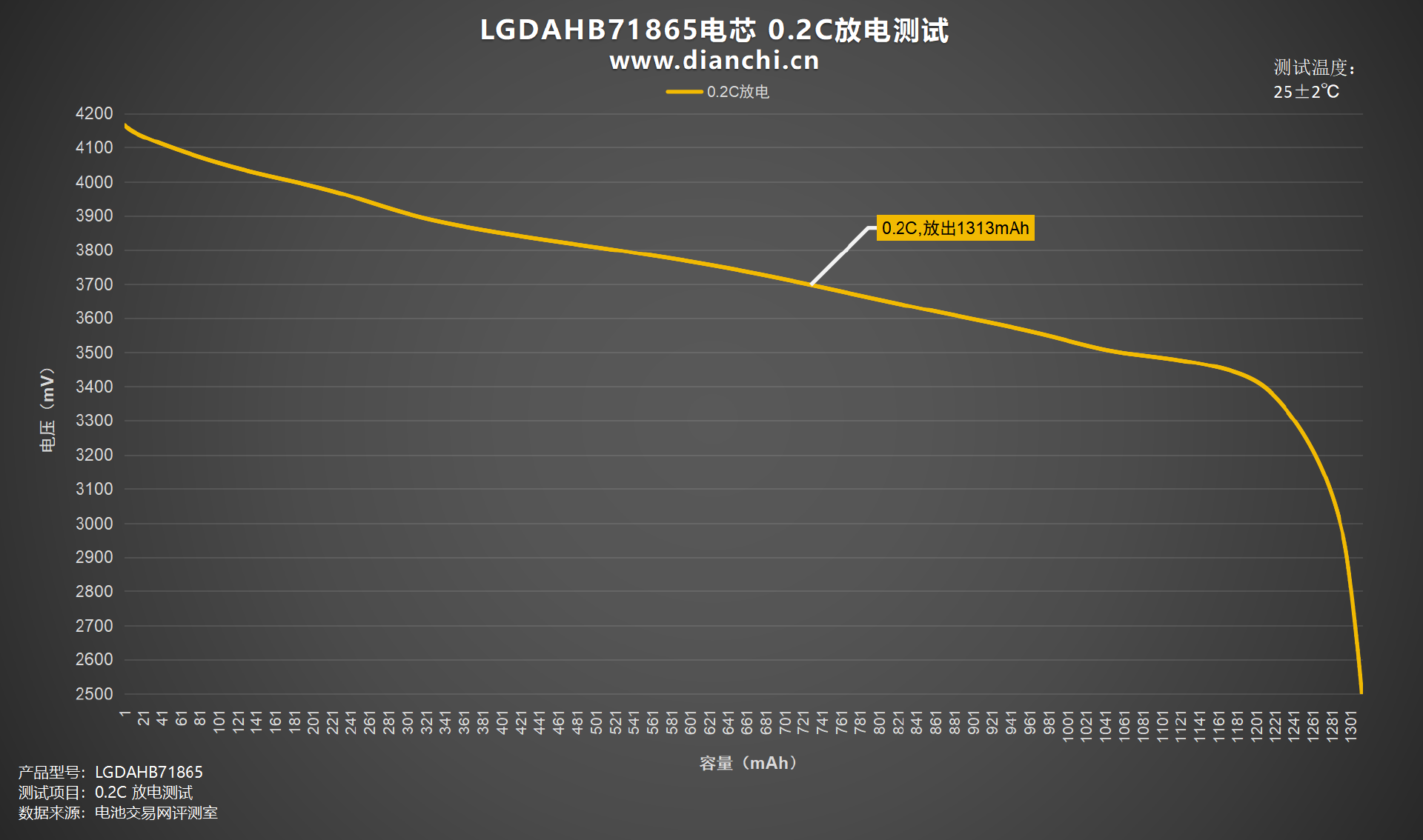

0.2C放电
绘制出折线图，设置电流为 300mA，0.2C为LGDAHB71865电芯放电，均压 3.71V，放到截止电压为 2.5V，耗时约4小时22分钟，放出容量1313mAh，放出能量4.87Wh。
0.5C放电

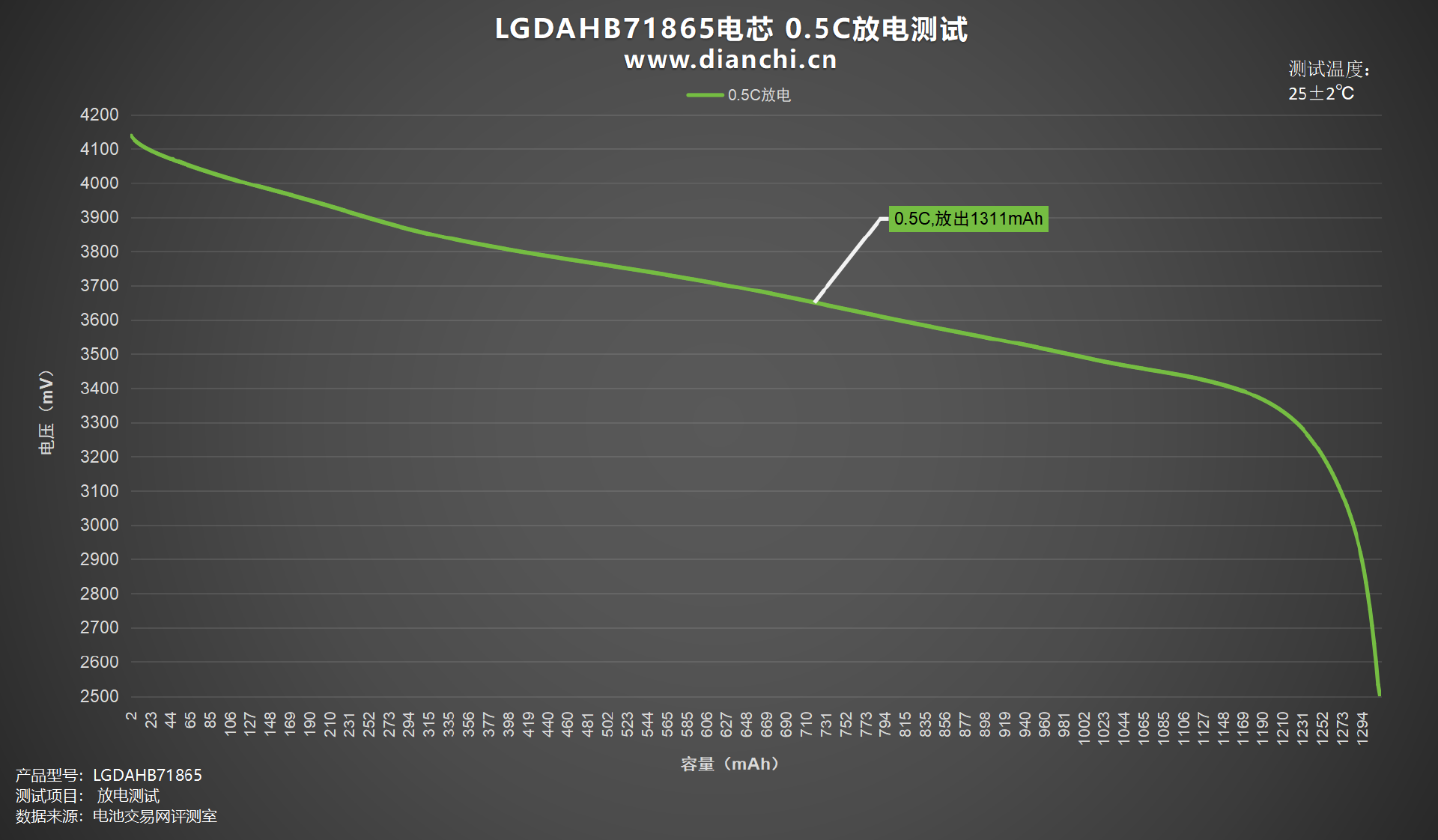

绘制出折线图，设置电流为 750mA，0.5C为LGDAHB71865电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约1小时44分钟，放出容量1311mAh，放出能量4.81Wh。
1C放电

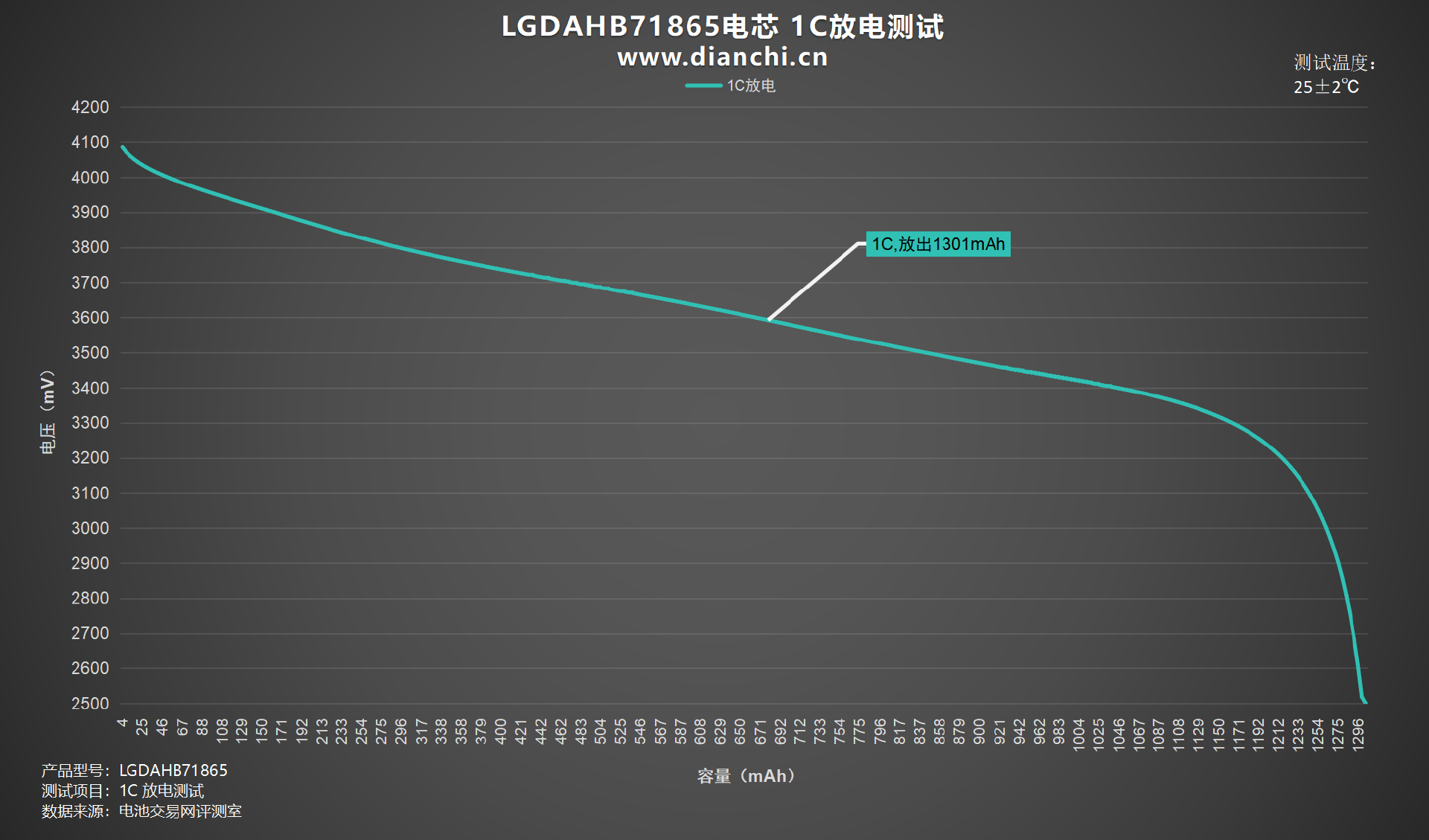

绘制出折线图，设置电流为 1500mA，1C为LGDAHB71865电芯放电，均压 3.59V，放到截止电压为 2.5V，耗时约52分钟，放出容量1301mAh，放出能量4.67Wh。
3C放电
绘制出折线图，设置电流为 4500mA，3C为LGDAHB71865电芯放电，均压 3.41V，放到截止电压为 2.5V，耗时约17分钟，放出容量1280mAh，放出能量4.37Wh。

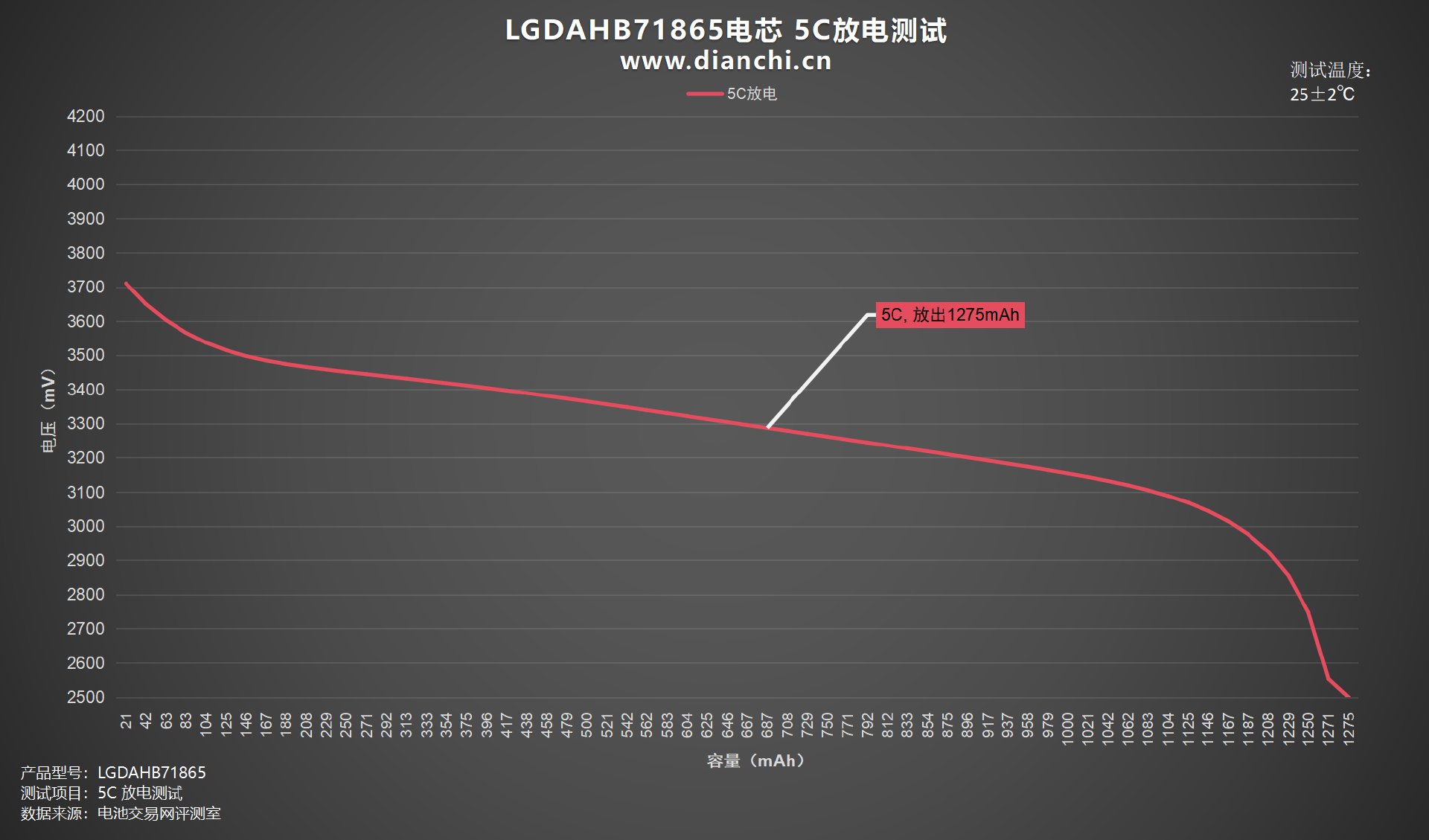

5C放电
绘制出折线图，设置电流为 7500mA，5C为LGDAHB71865电芯放电，均压 3.29V，放到截止电压为 2.5V，耗时约10分钟，放出容量1275mAh，放出能量4.19Wh。

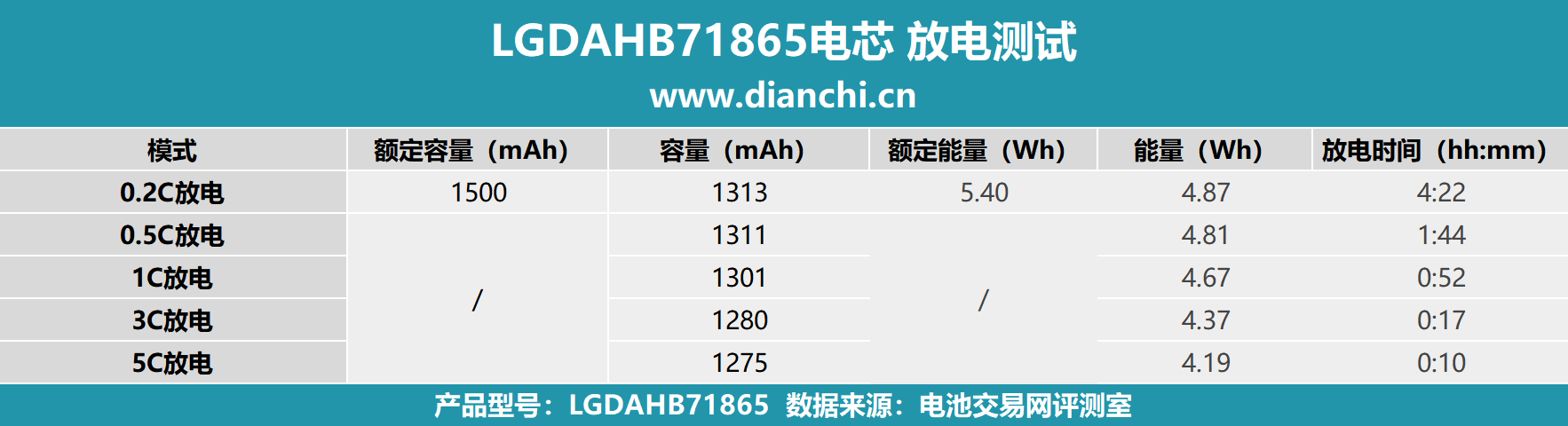

将测试数据汇总成表格，可以看出电芯在五种倍率下进行放电测试差距，放电时间最短的为5C放电，放电时间约为10分钟。放电时间最长的为0.2C放电，放电时间约为4小时22分钟。

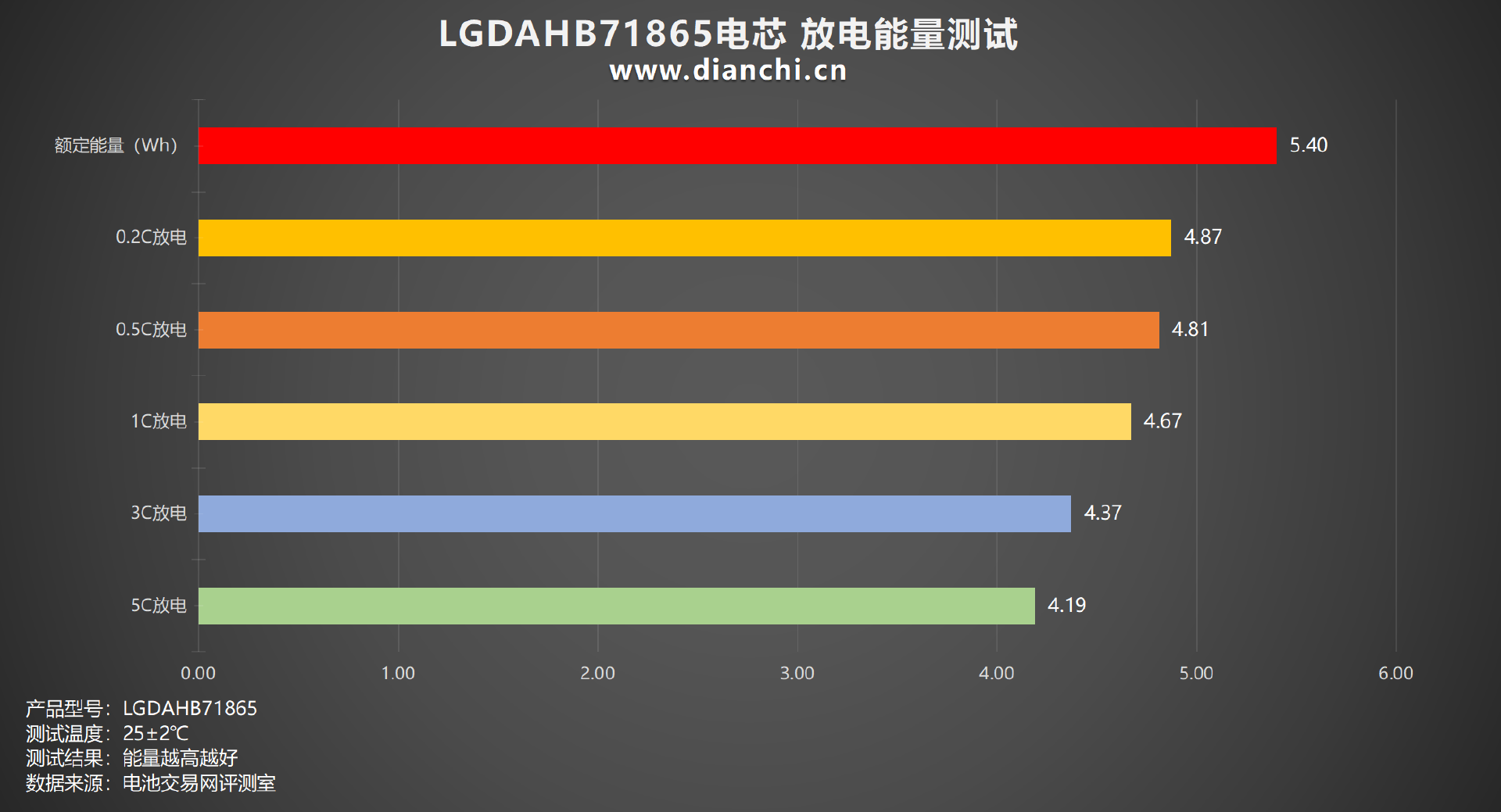

将测试数据汇总成柱状图，放电测试中整体放电能量在4.19-4.87Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到4.87Wh；放电能量最低的是5C放电，放电能量为4.19Wh。

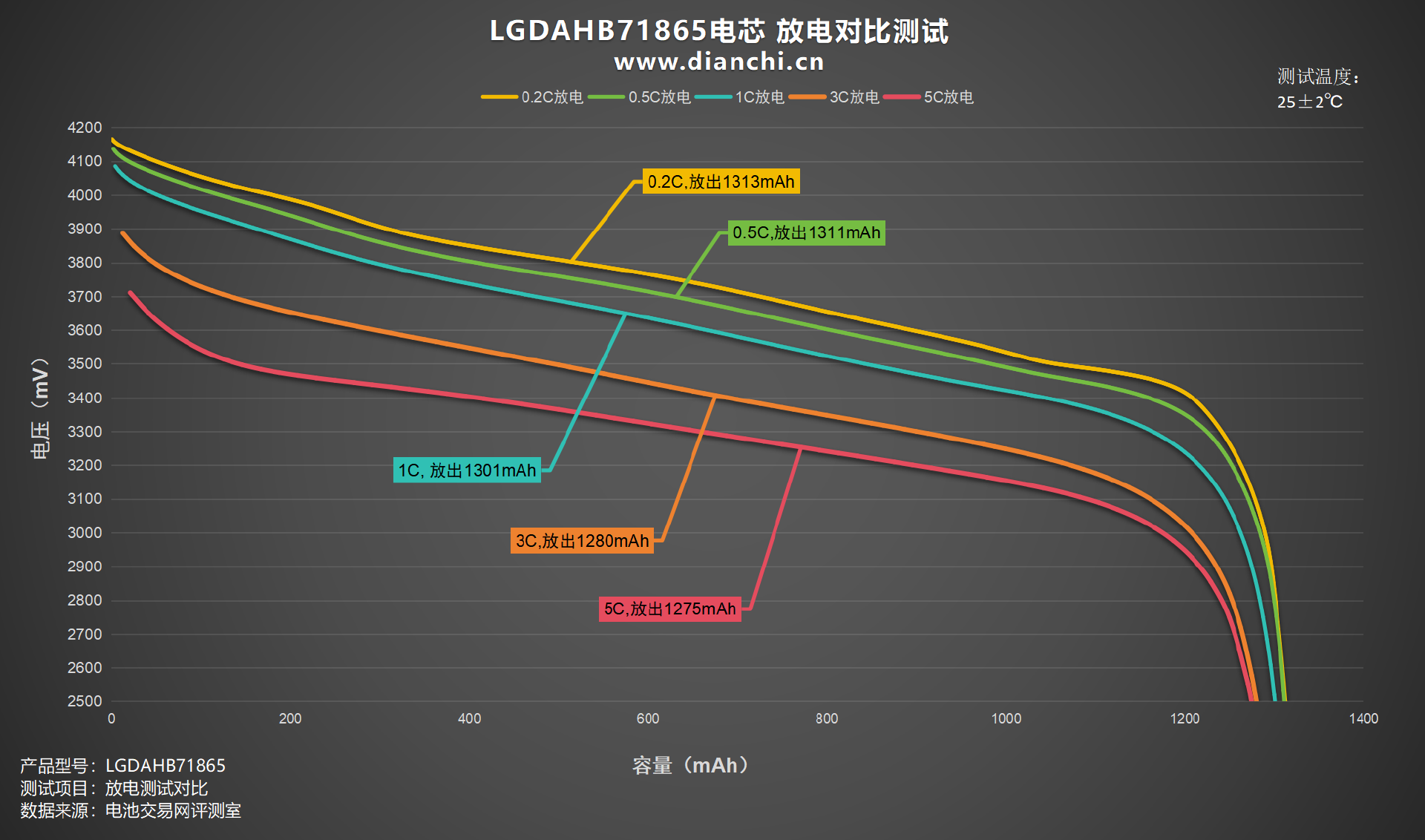

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到在五种不同放电倍率下，放电容量均低于标称容量1500mAh，在经过多年的使用以及存放下，电芯容量衰减约为200mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

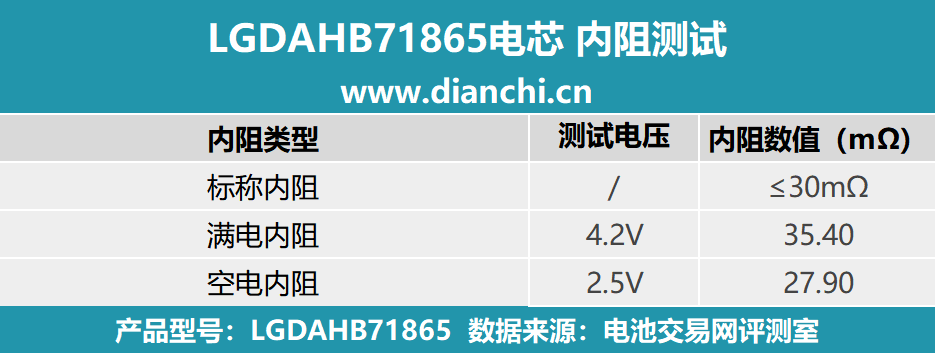

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，LGDAHB71865电芯标称内阻为≤30mΩ。

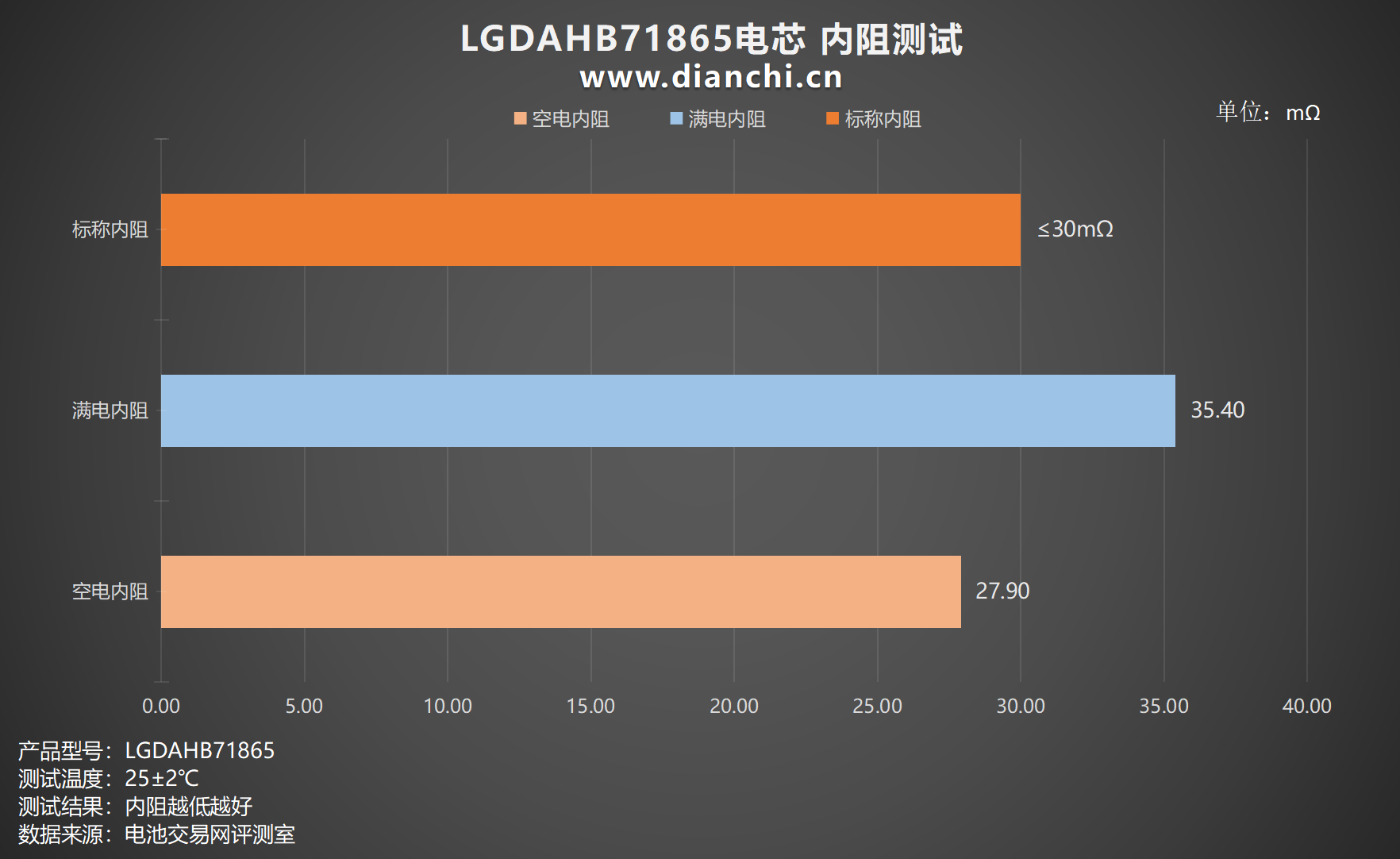

绘制出柱状图，可以看到 4.2V满电内阻为 35.4mΩ，2.5V空电内阻为 27.9mΩ。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

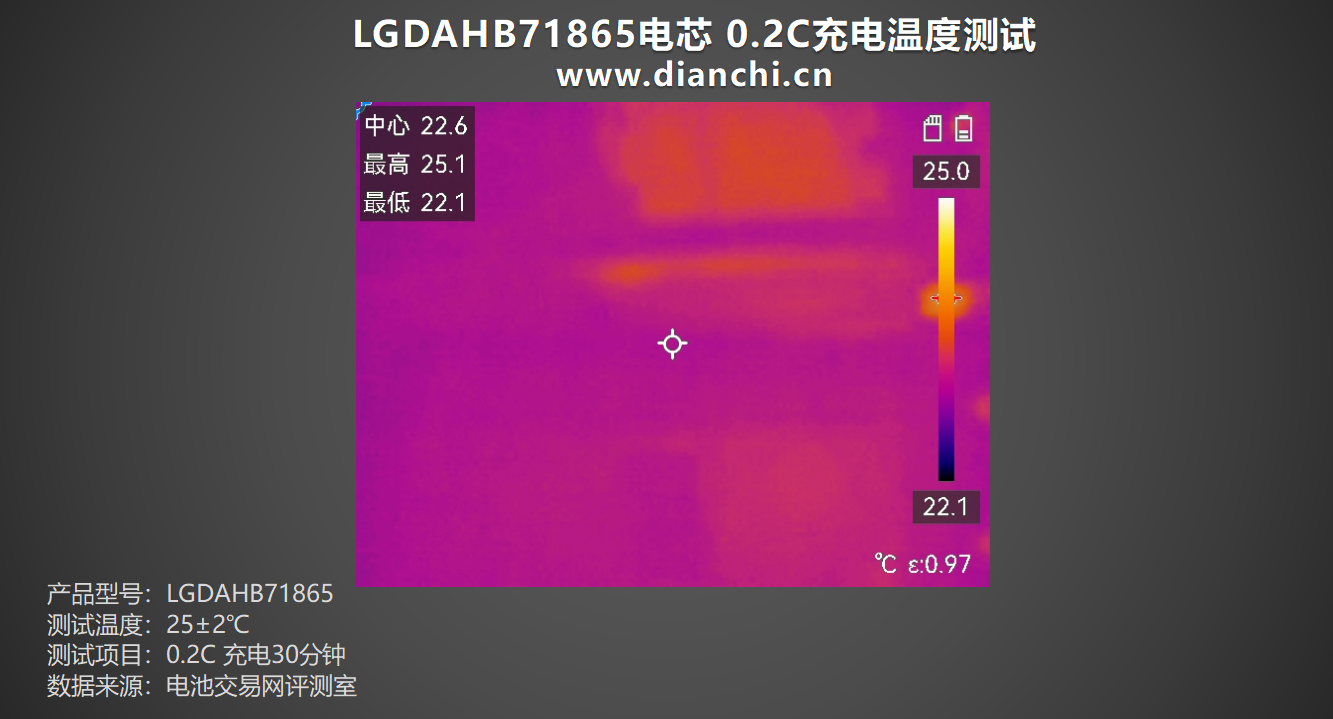

LGDAHB71865电芯以0.2C倍率进行充电30分钟，表面中心温度为22.6℃左右。

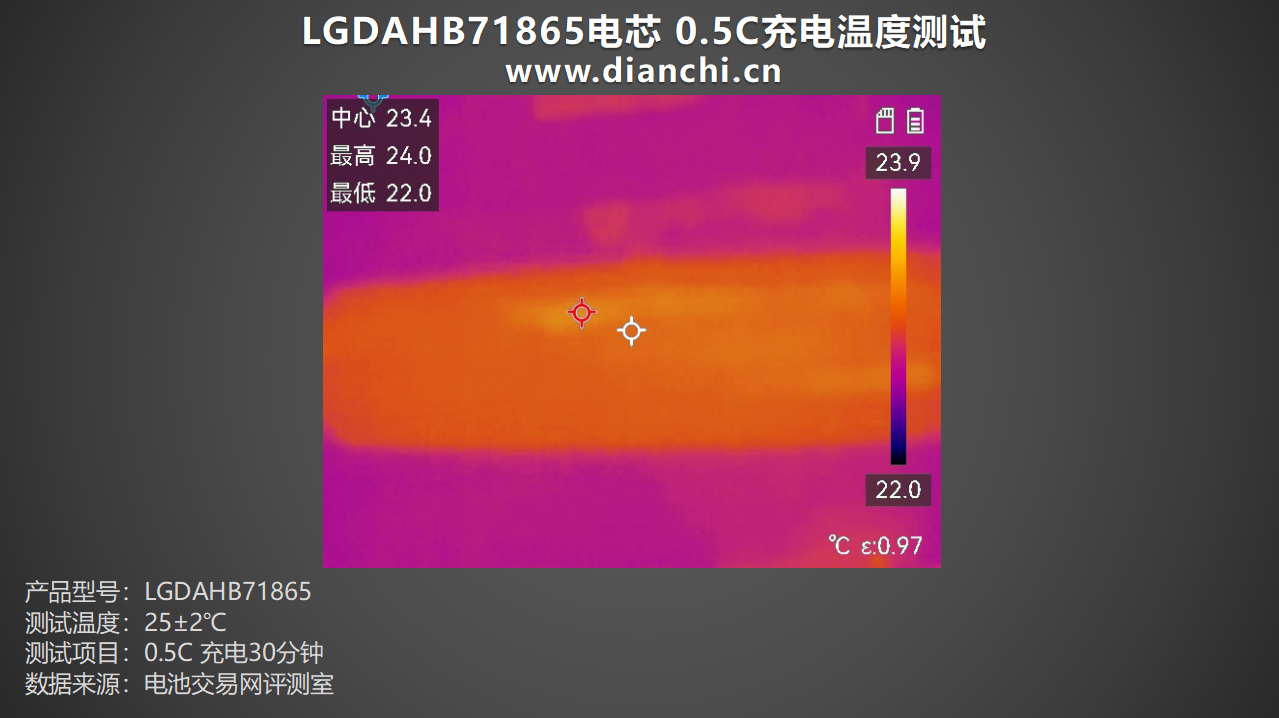

0.5C充电
LGDAHB71865电芯以0.5C倍率进行充电30分钟，表面最高温度为24℃左右。
1C充电

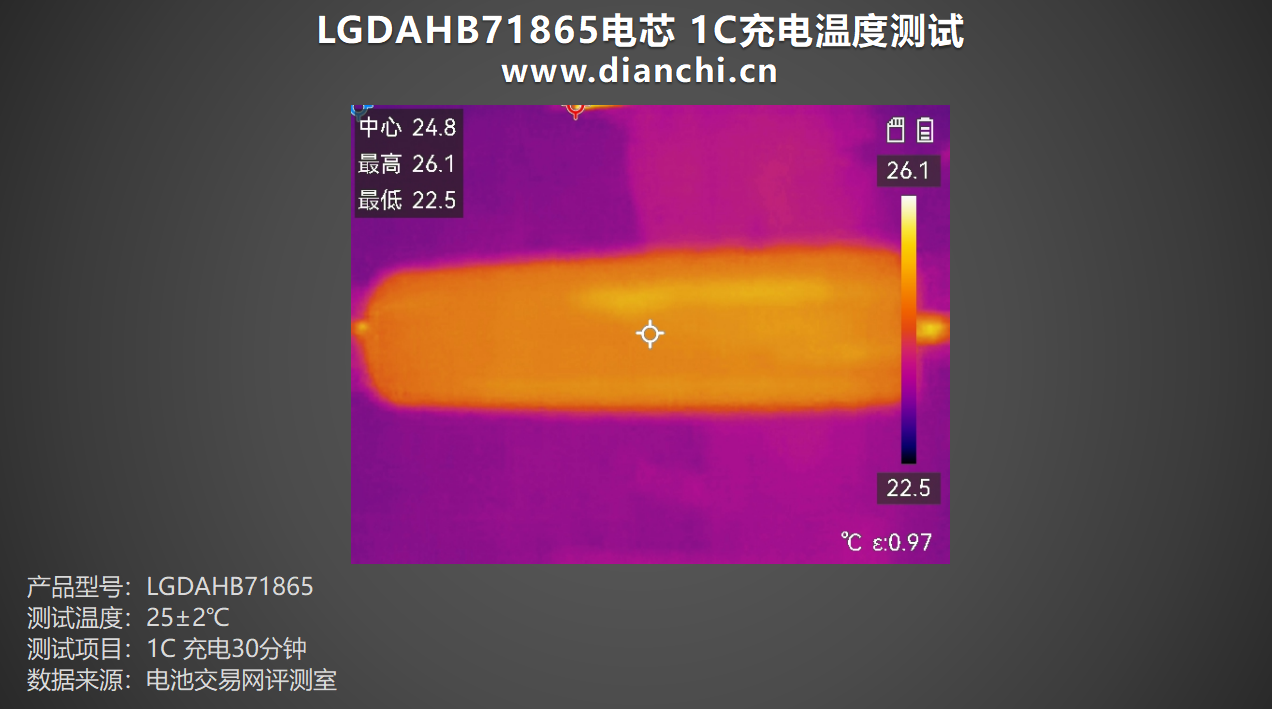

LGDAHB71865电芯以1C倍率进行充电30分钟，表面中心温度为26.1℃左右。
4A充电

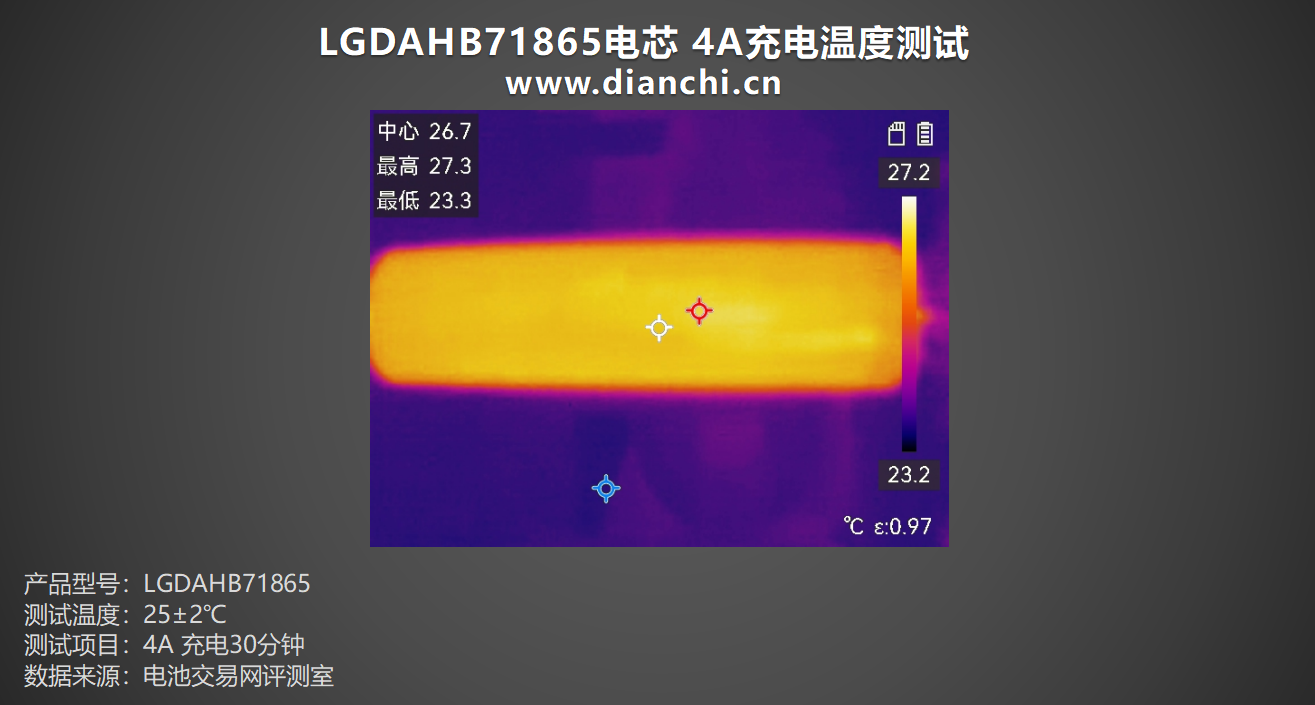

LGDAHB71865电芯以4A电流进行充电30分钟，表面中心温度为27.3℃左右。
放电温度测试

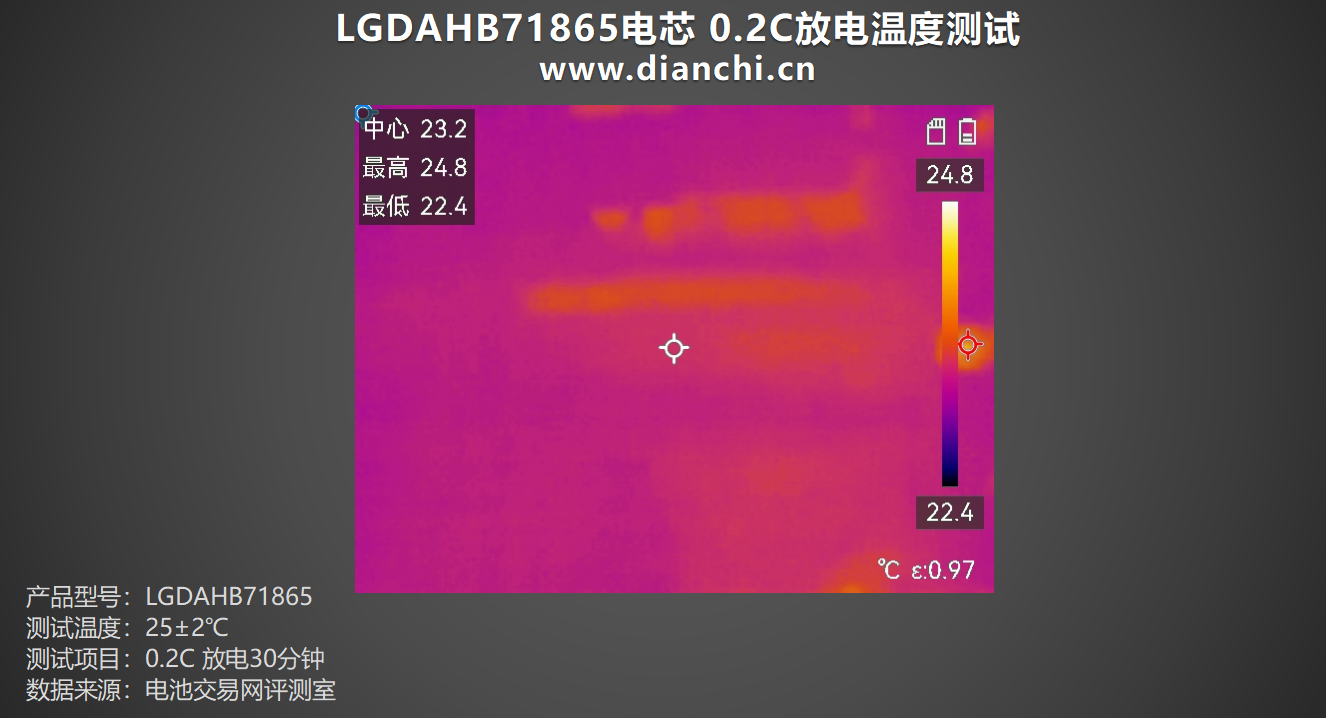

0.2C放电
LGDAHB71865电芯以0.2C倍率进行放电30分钟，表面中心温度为23.2℃左右。
0.5C放电

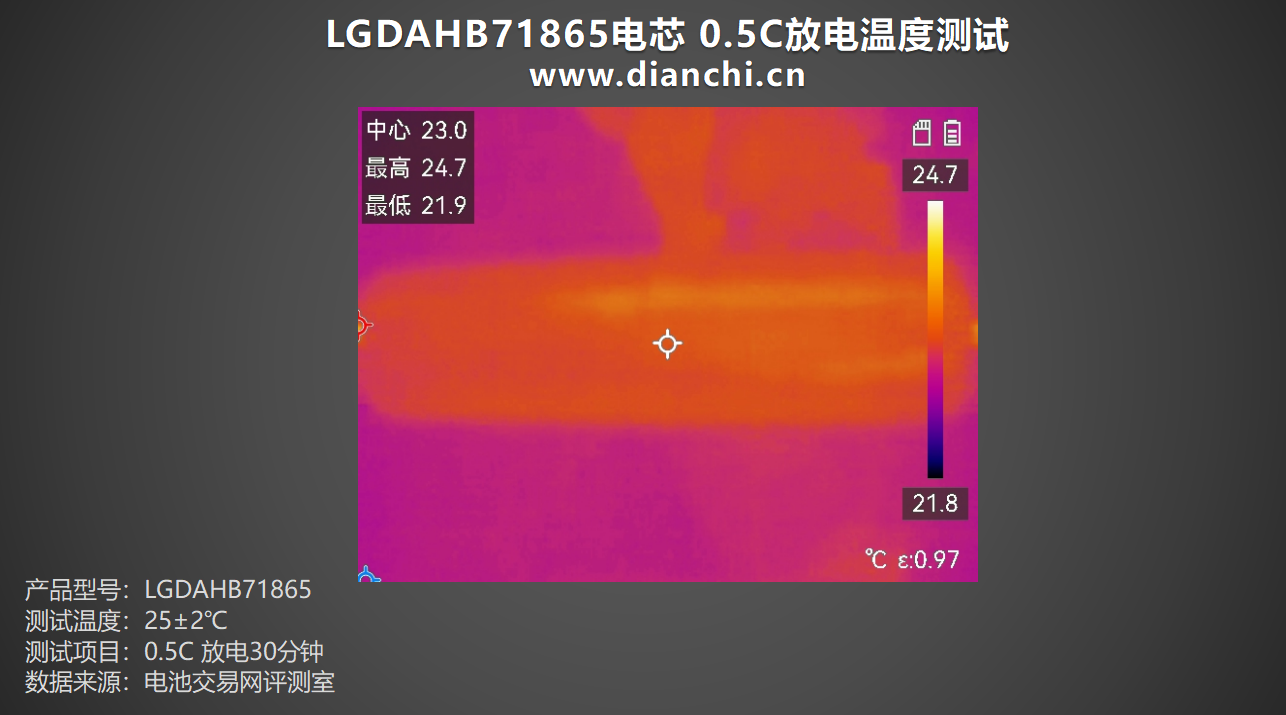

LGDAHB71865电芯以0.5C倍率进行放电30分钟，表面中心温度为24.7℃左右。
1C放电

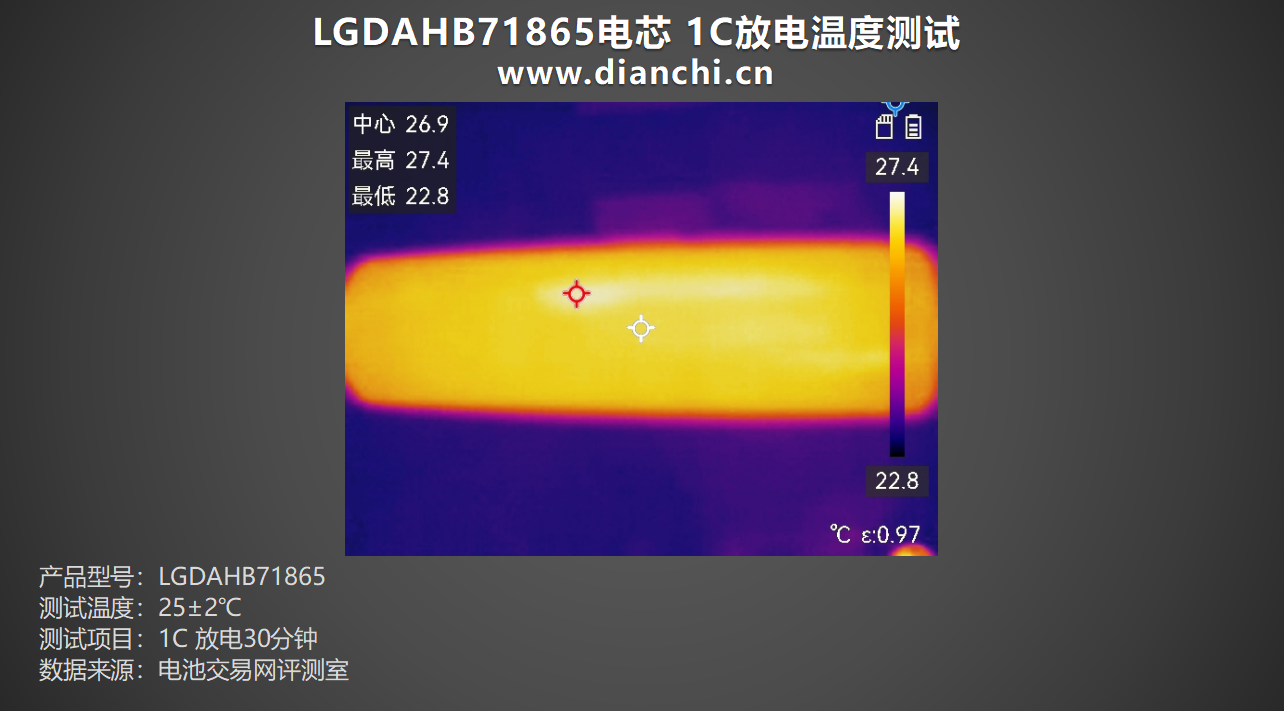

LGDAHB71865电芯以1C倍率进行放电30分钟，表面中心温度为27.4℃左右。
3C放电

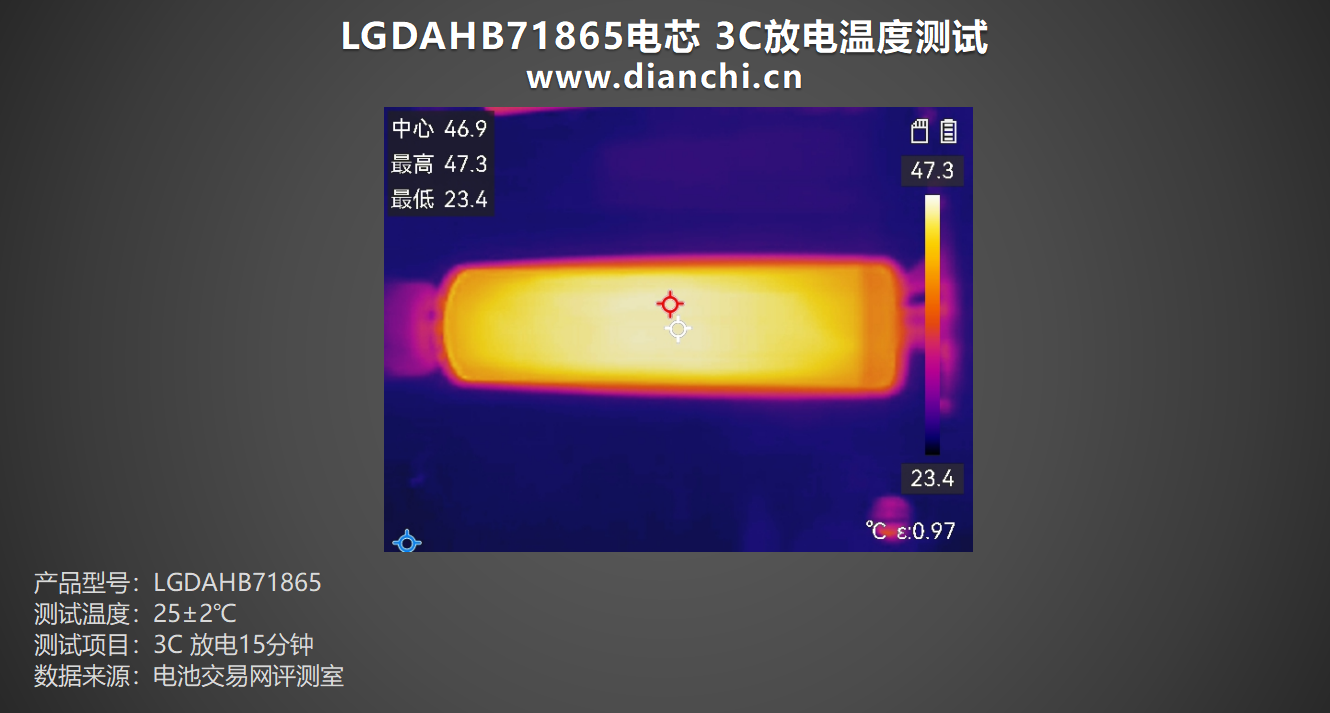

LGDAHB71865电芯以3C倍率进行放电15分钟，表面中心温度为47.3℃左右。
5C放电

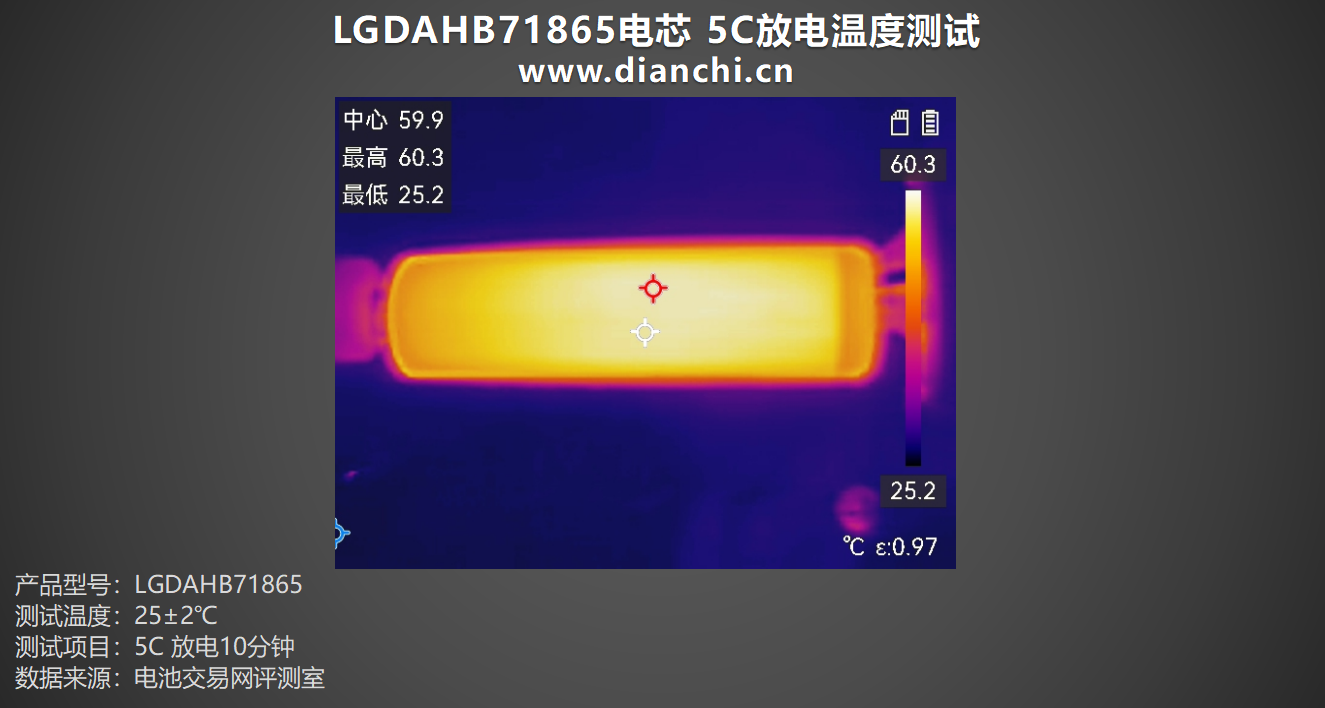

LGDAHB71865电芯以5C倍率进行放电10分钟，表面中心温度为60.3℃左右。
电池交易网总结
从测试中可以看出，这款LGDAHB71865电芯经过七年的洗礼，容量衰减约200mAh，在充放电测试中，最高4A电流充电，充至4.2V时间约为10分钟，涓流完全充满时间约为50分钟，放电测试方面，0.2C标准放电测试放出容量1313mAh，放出能量4.87Wh，衰减明显。
再来看看温度以及内阻，内阻方面，LGDAHB71865电芯标称内阻为≤30mΩ，实测4.2V满电内阻为 35.4mΩ，2.5V空电内阻为 27.9mΩ，可以看到在这款电芯在内阻方面也受到了不同程度的影响，温度方面，充电温度除4A电流充电温度较高外，其余倍率均与室温相近，放电温度最高的是5C放电倍率，温度为60.3，温度控制中规中矩。
锂电池的容量衰减是一个复杂的过程，受到多种因素的共同影响，目前电池锂电池的容量衰减是其使用过程中不可避免的现象，在使用时注意温度以及切勿过充过放即可延长锂电池的使用寿命。
规格书下载
LG专区
https://www.dianchi.cn/brand/LG.html
LGDAHB71865电芯规格书
https://www.dianchi.cn/product/1734339491143.html
相关阅读：
1、动力电池领域的佼佼者，LG INR18650F1L电芯评测
评论0
