前言

大疆创新（DJI）是全球领先的无人机及航拍技术公司，产品线涵盖了消费级和专业级无人机、手持影像系统、机器人教育等多个领域。电池交易网近期又获取到了大疆一款袖珍电池包，比成年人手掌还小，能提供7.38V的工作电压，标称能量达18.10Wh。

通过拆解发现，电池包内置新能安2块软包电芯，串联成组。电芯型号723861，标称电压3.69V，标称能量9.05Wh。搭载德州仪器的电池管理芯片BQ9003，配合扬杰的电池保护管YJ6150N03A，进行电池组的管理和保护。下面来看大疆这款电池包的详细情况。

大疆18.10Wh二次锂电池包外观

首先，来看下该电源外观。

大疆18.10Wh二次锂电池包，整体为灰白色盒状设计，边缘过度圆润，外壳采用轻薄阻燃PC材料，握感轻巧舒适。

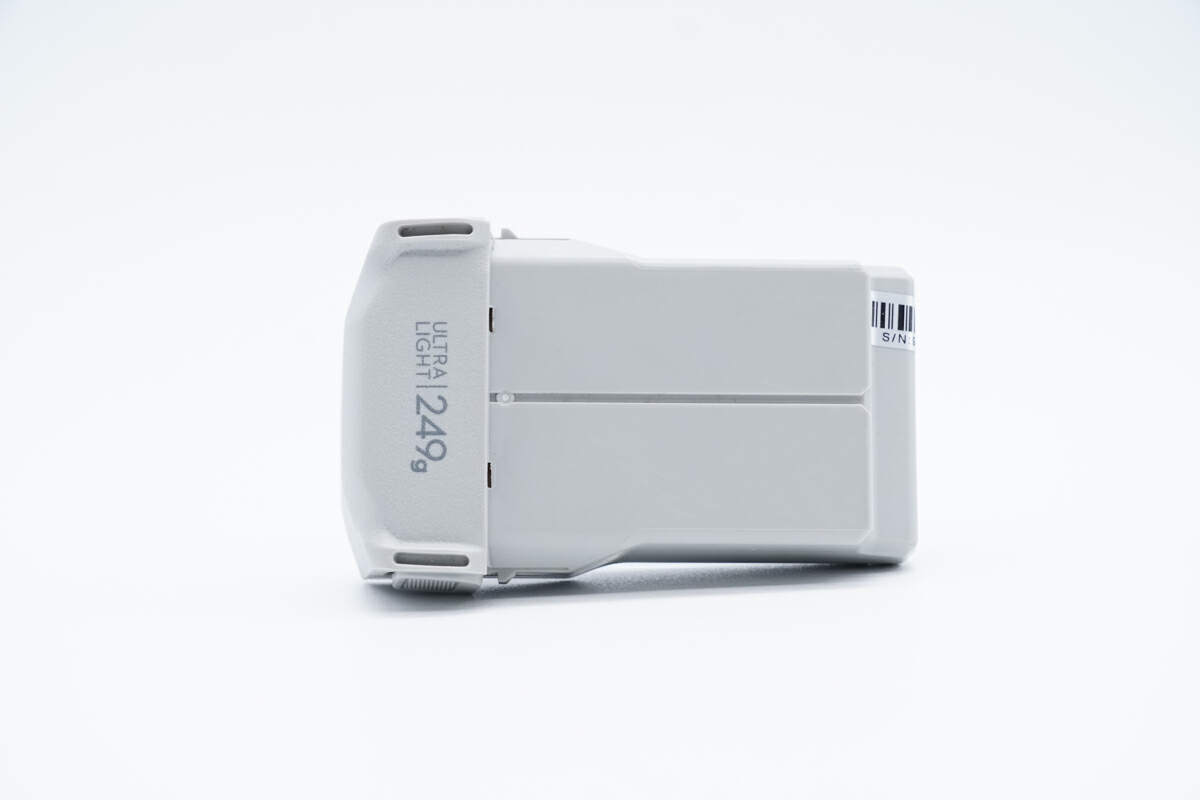

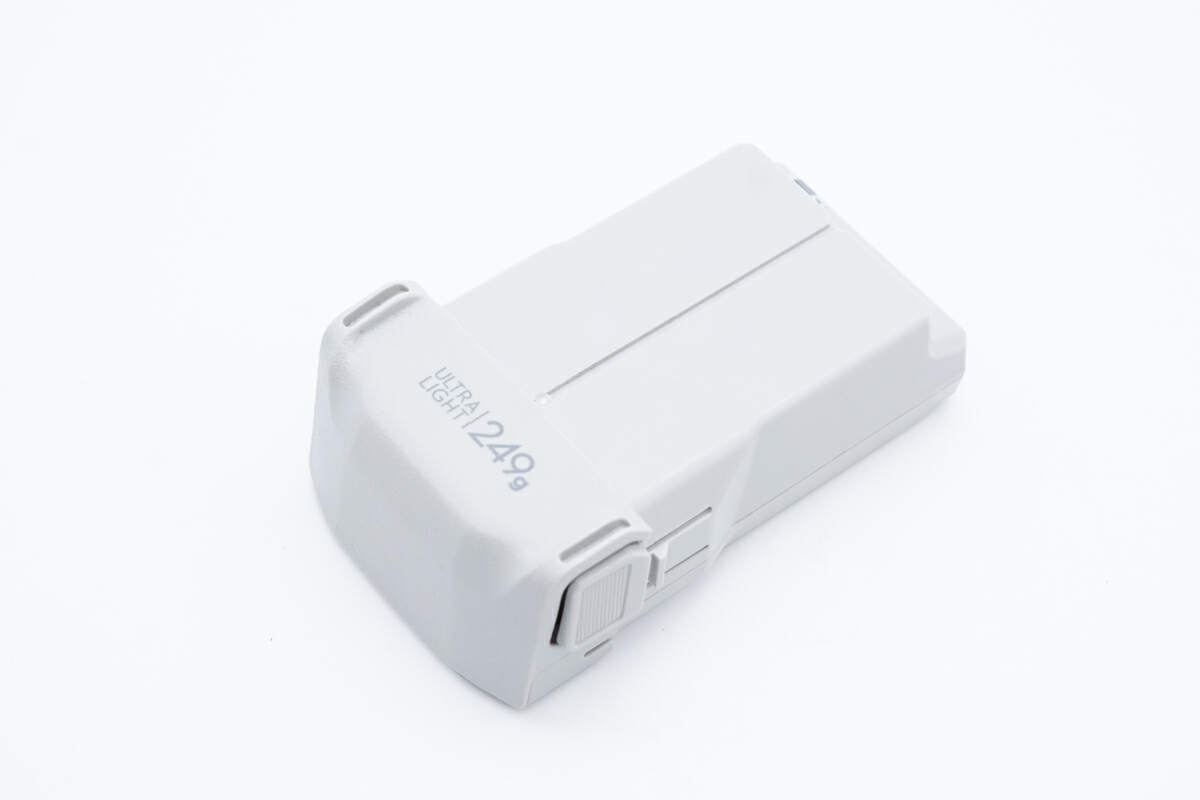

电池包正面一览，右侧凸起面为磨砂质感，印有产品重量，为电池包露在外面的一节，左侧凹槽条纹的部分是插进相机内部的区域，凹槽用于卡紧电池包。

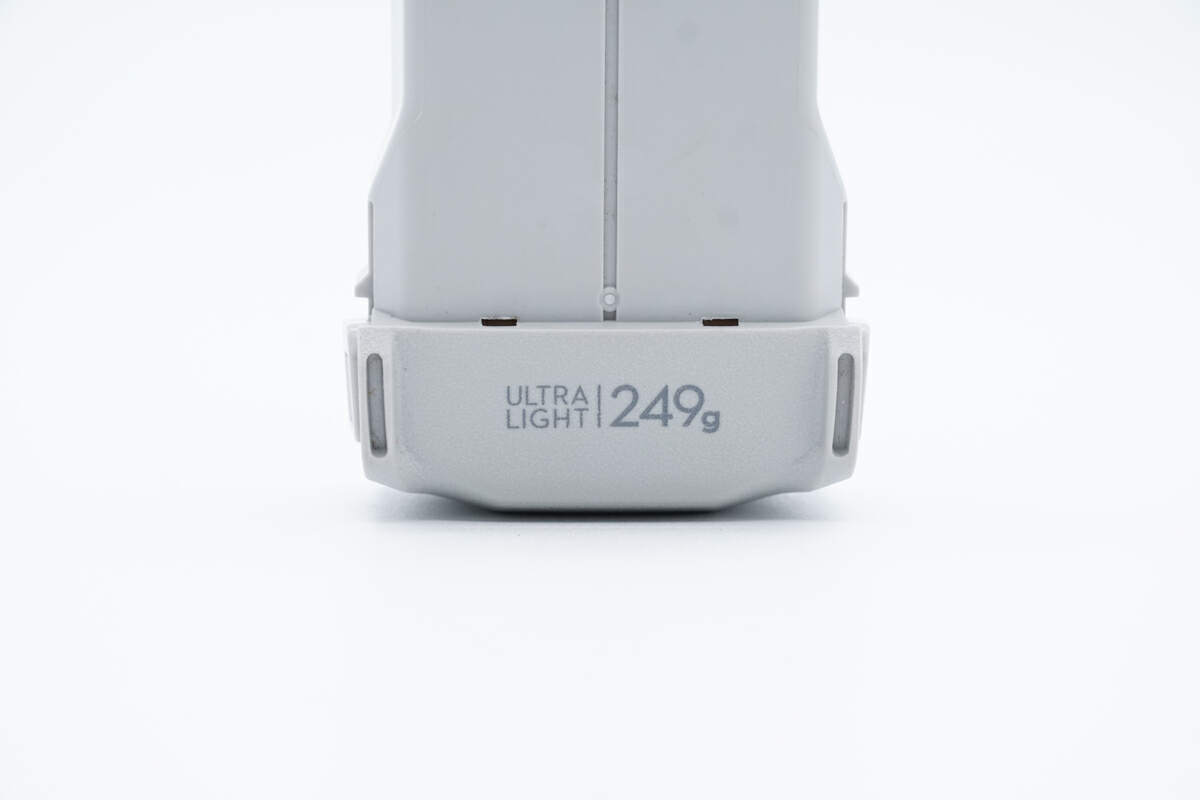

字样特写，“ultra light”超轻系列电池包，仅为249g。

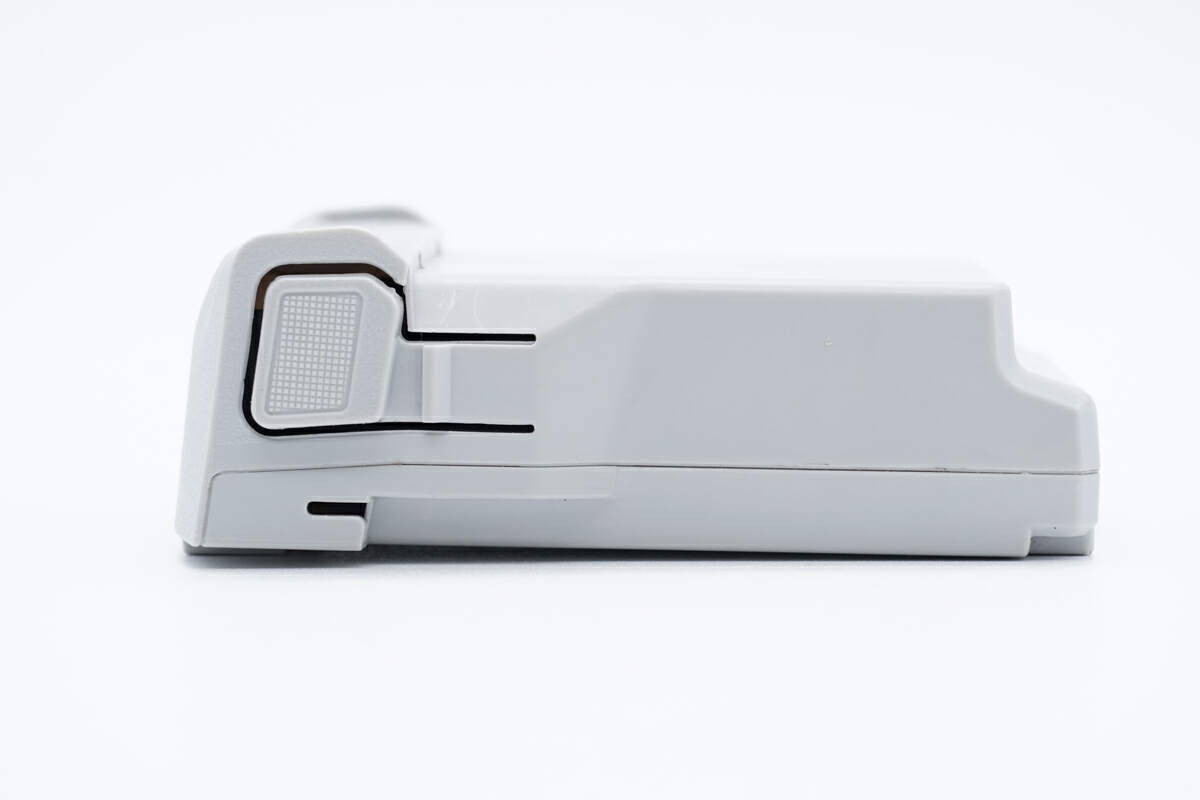

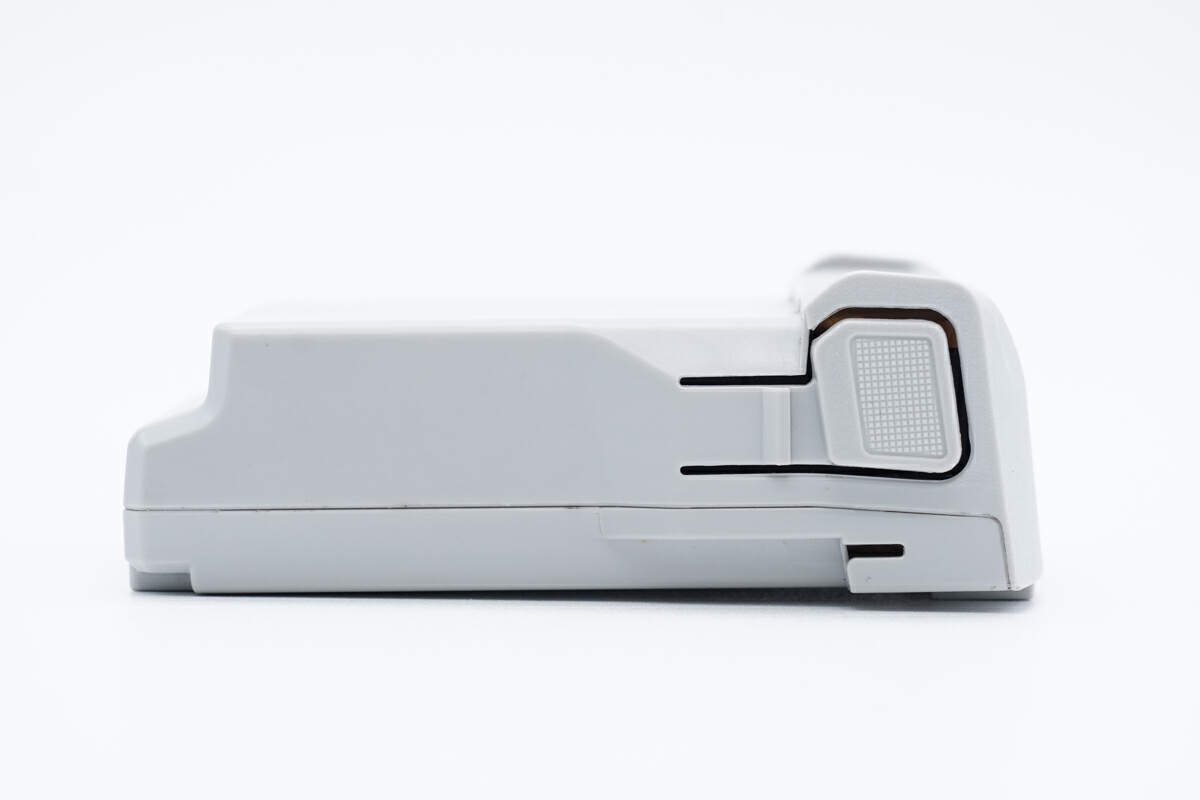

机身侧面配备卡扣按钮，按钮雕刻磨砂纹理增加握持摩擦。按动按钮，可以松开卡扣与设备的连接。

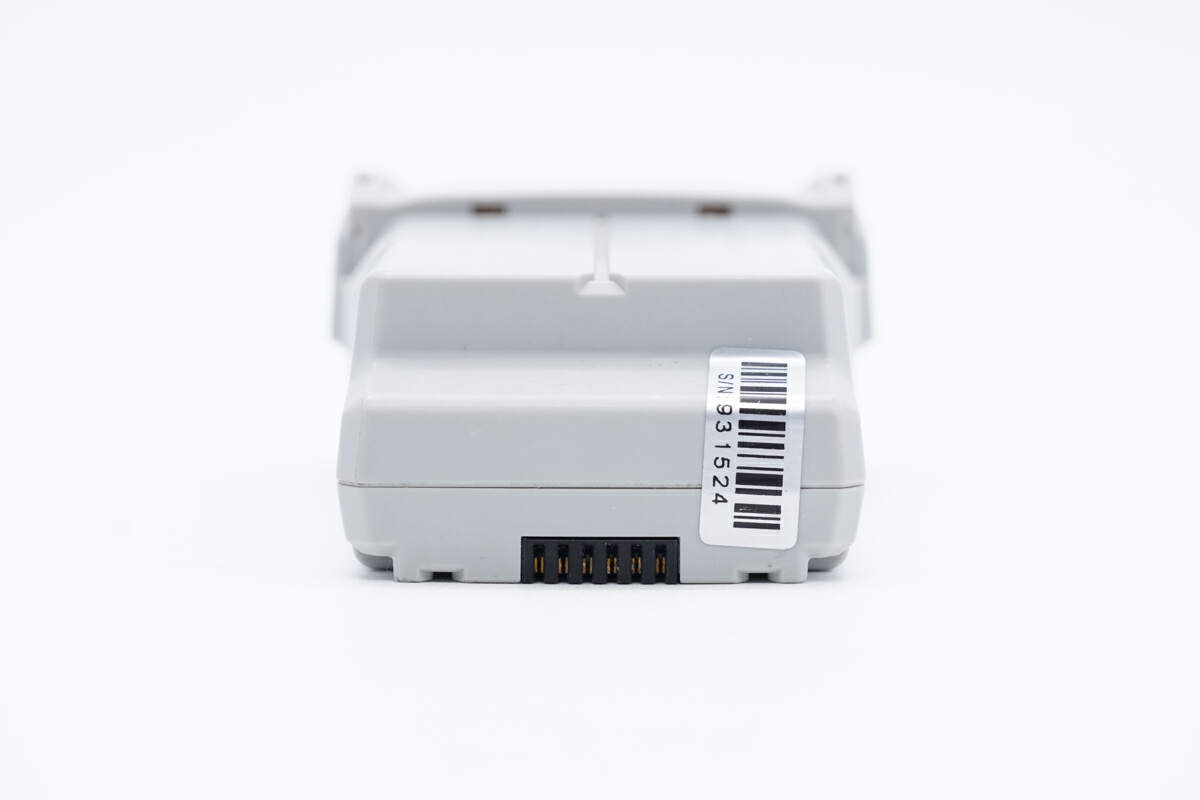

产品背面底部可见连接设备的充电插座。

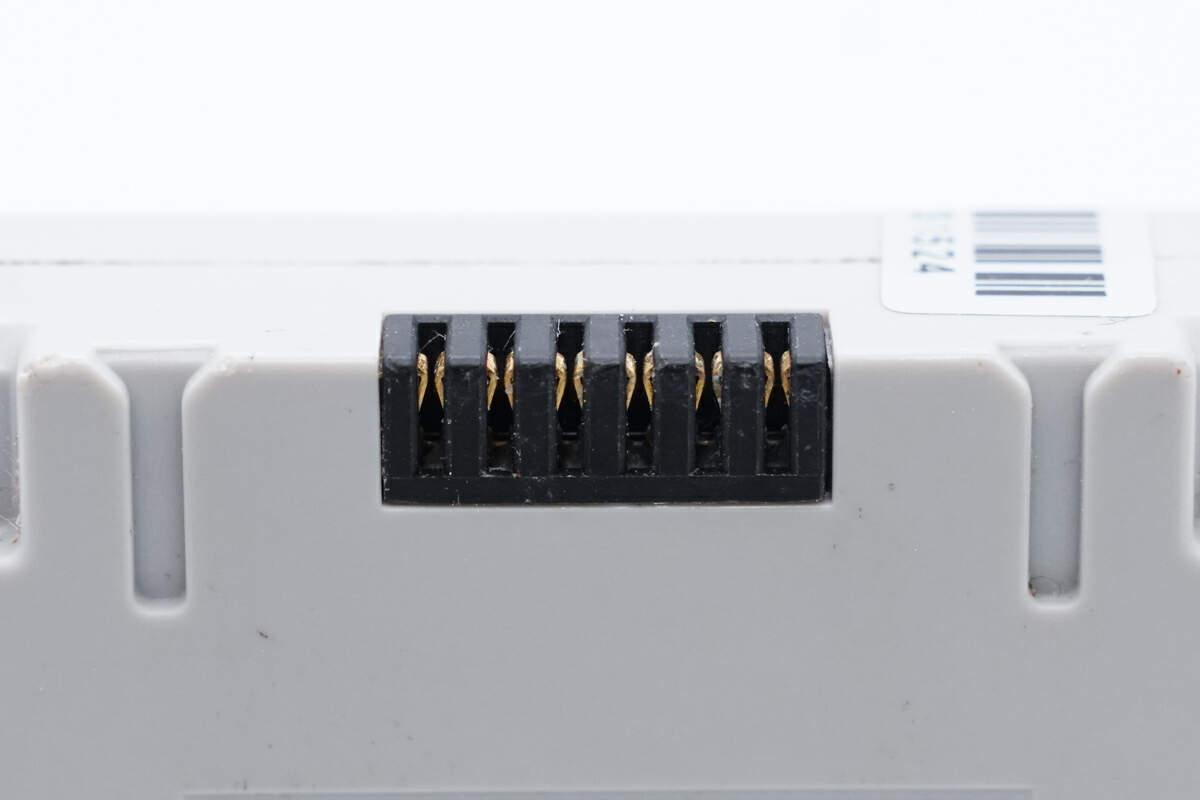

充电插座特写，由金属夹片构成。

另一侧面对称设计，也有一枚卡扣按钮。

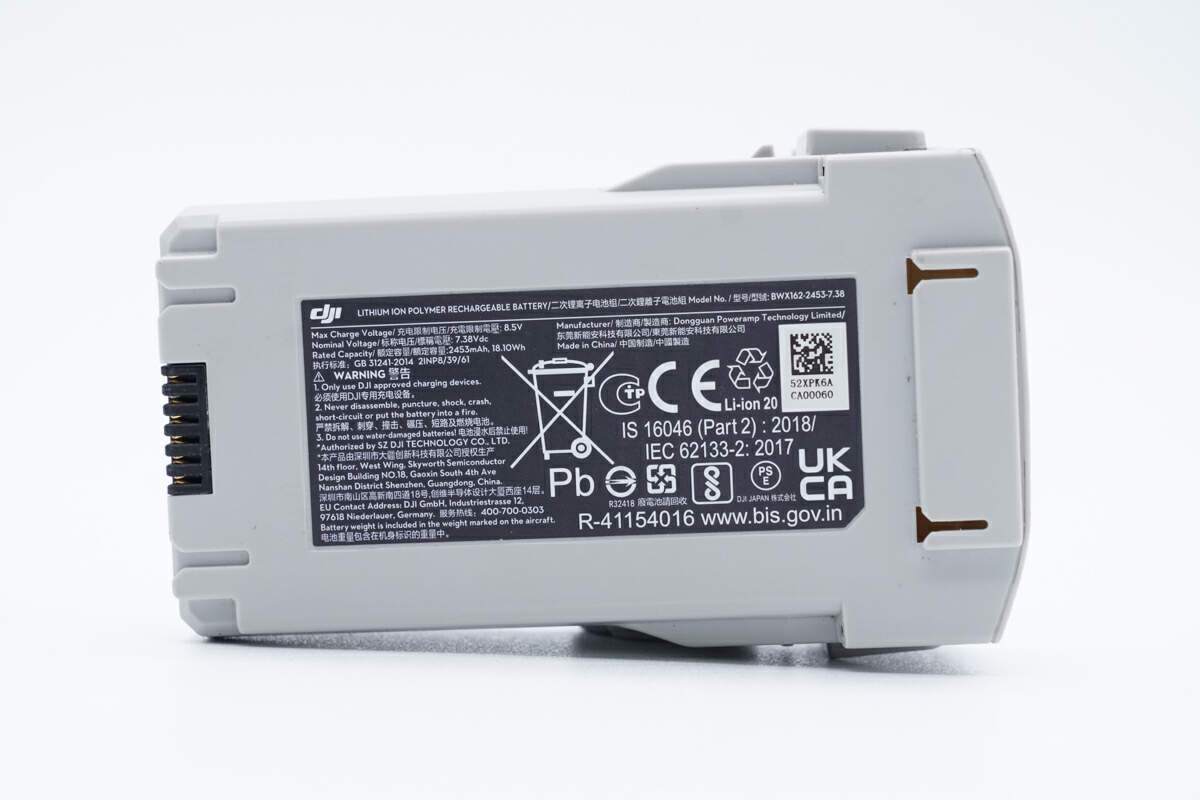

电池包底面一览。可见产品参数和安规、认证标识等信息。

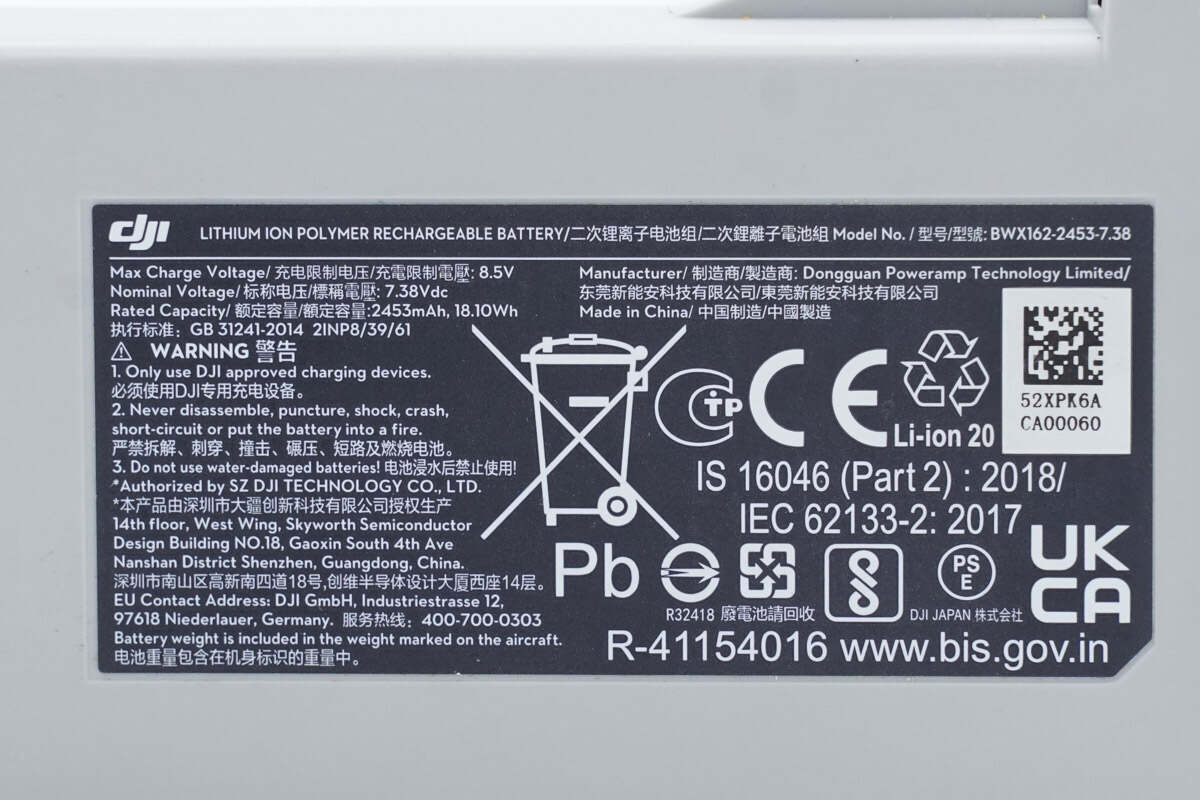

参数信息特写：

二次锂离子电池组

型号：BWX162-2453-7.38

充电限制电压：8.5V

标称电压：7.38V

额定容量：2453mAh，18.10Wh

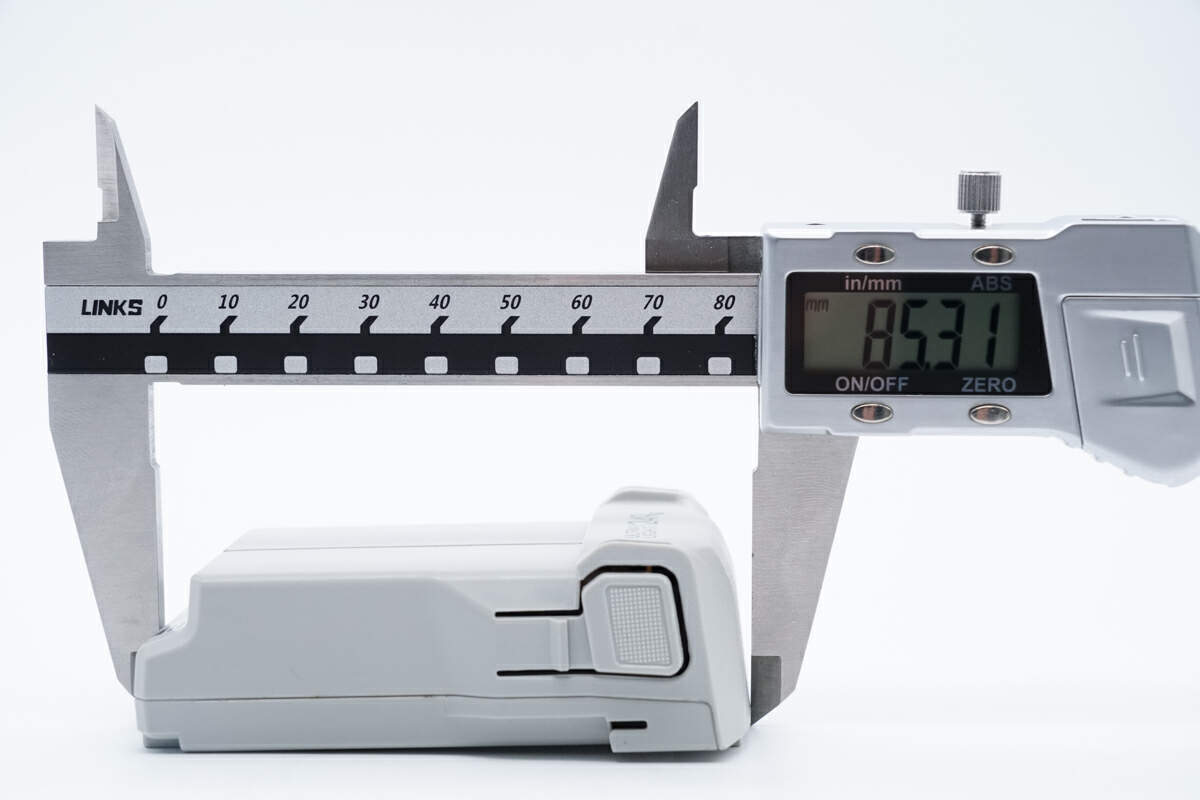

测得大疆18.10Wh二次锂电池包长度为85.31mm。

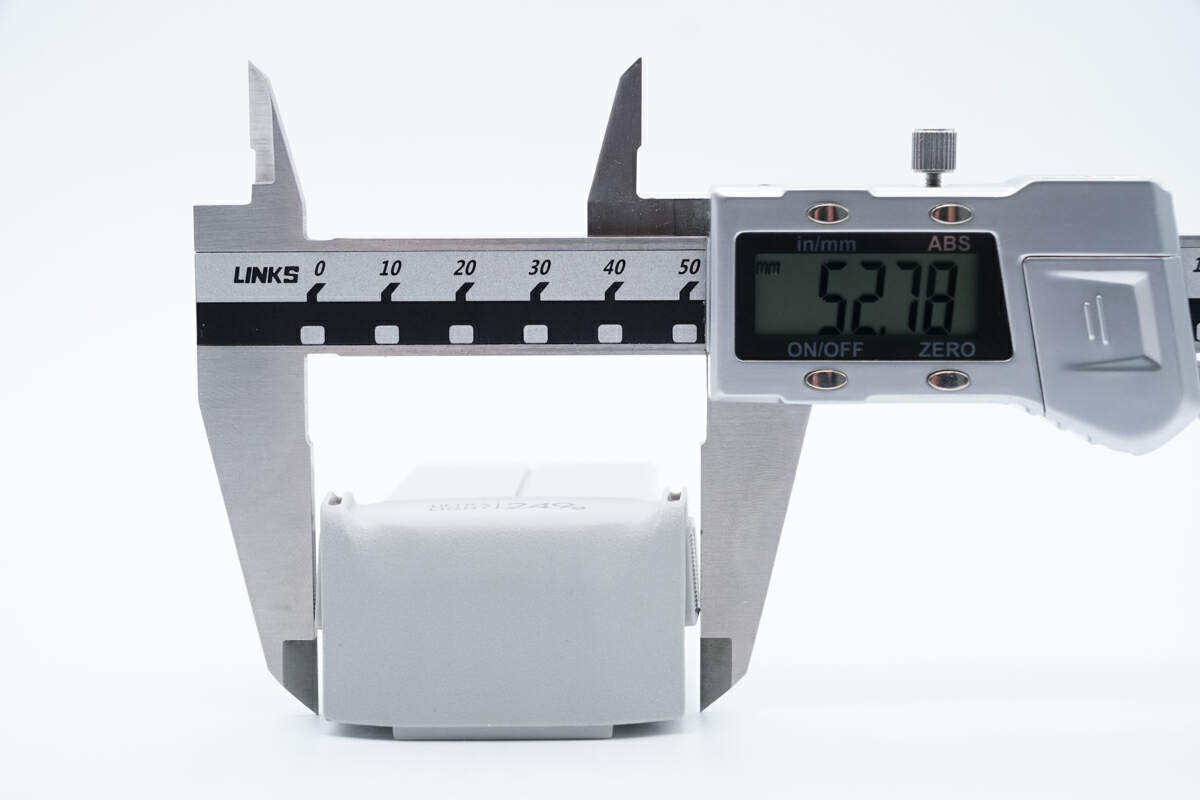

宽度为52.78mm。

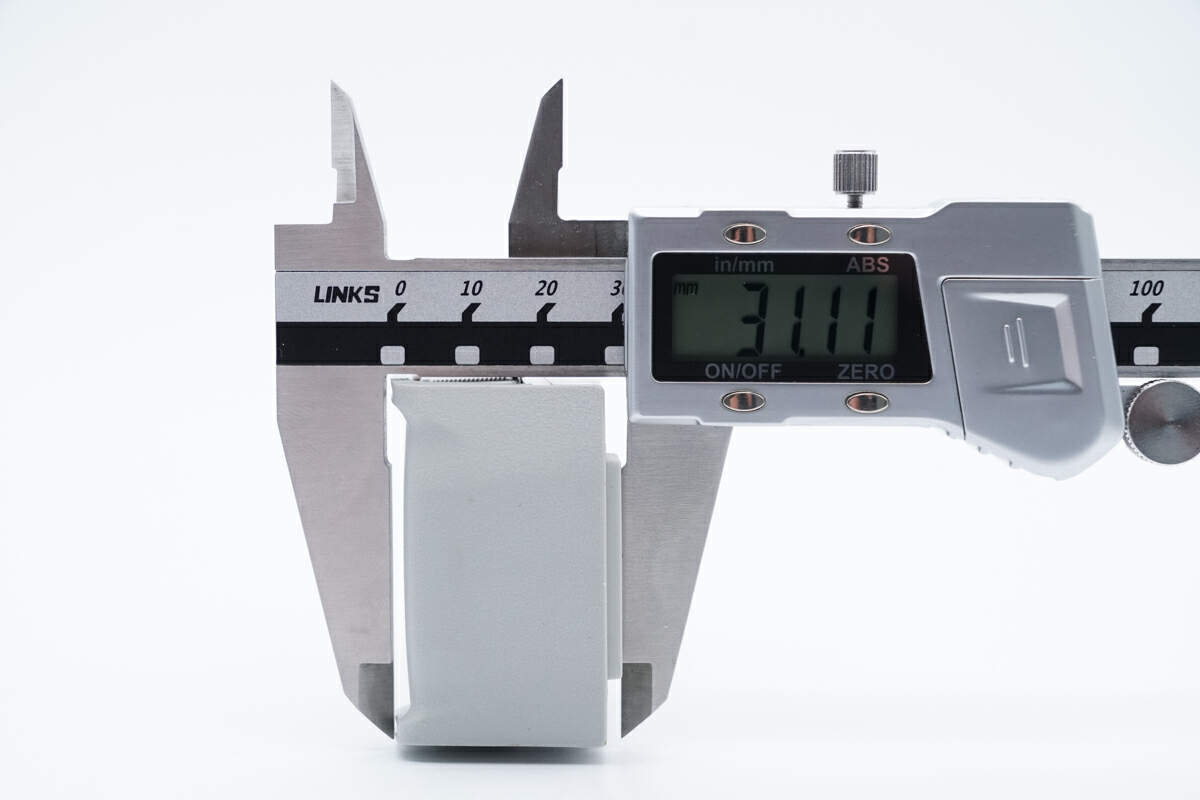

厚度为31.11mm。

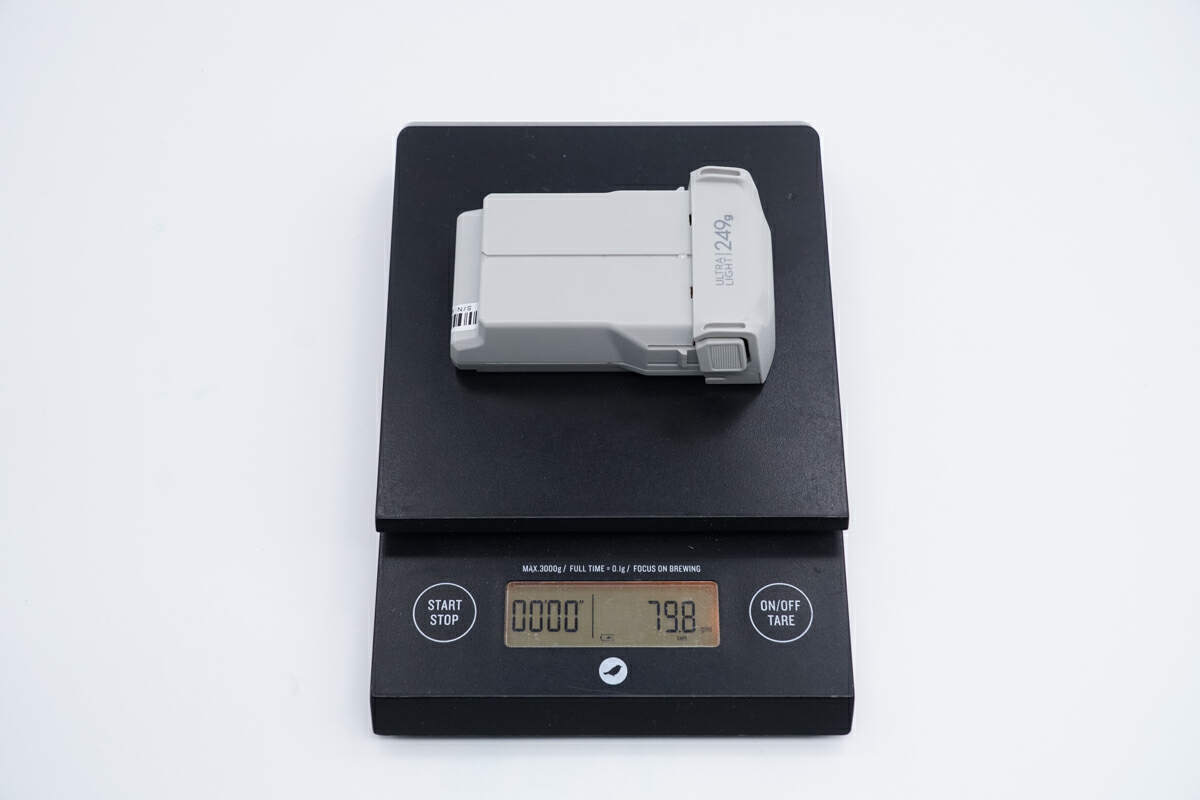

测得重量为79.8g。

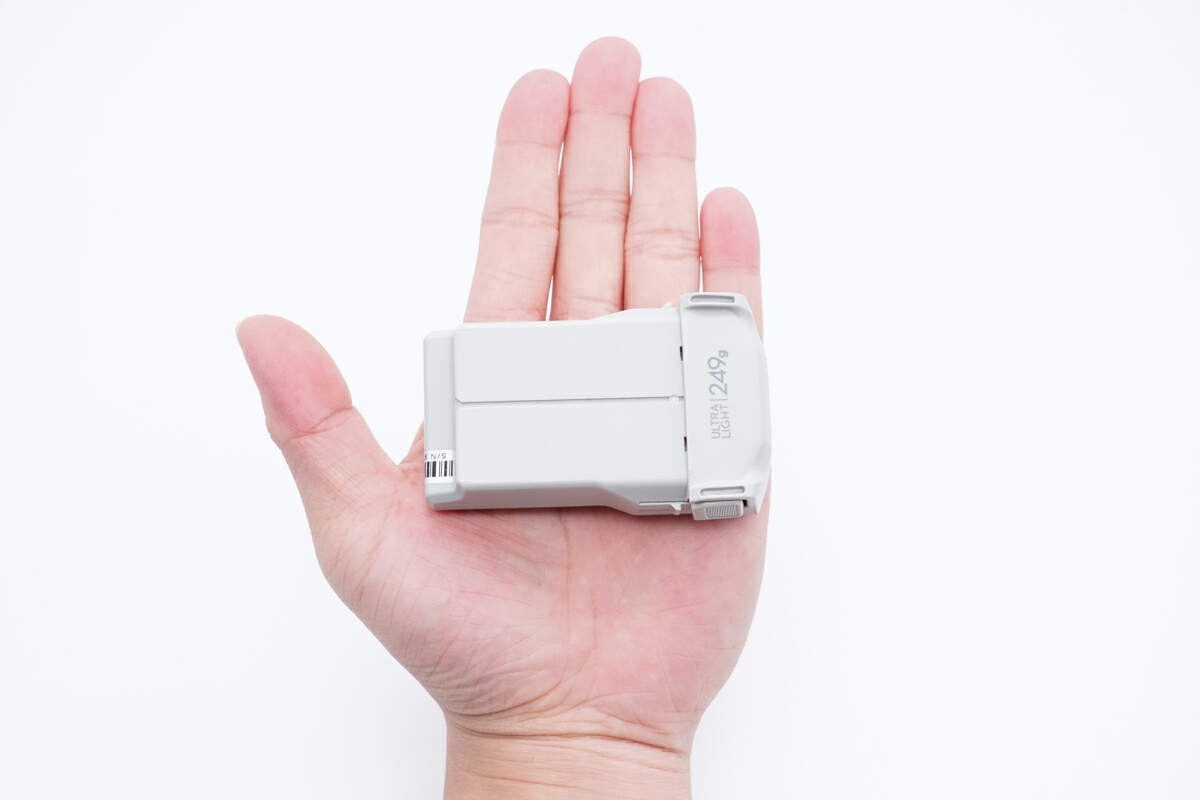

产品拿在手上的大小直观感受。

大疆18.10Wh二次锂电池包拆解

接下来，看一下产品内部用料和结构。

首先，沿着壳体缝拆开电源外壳。

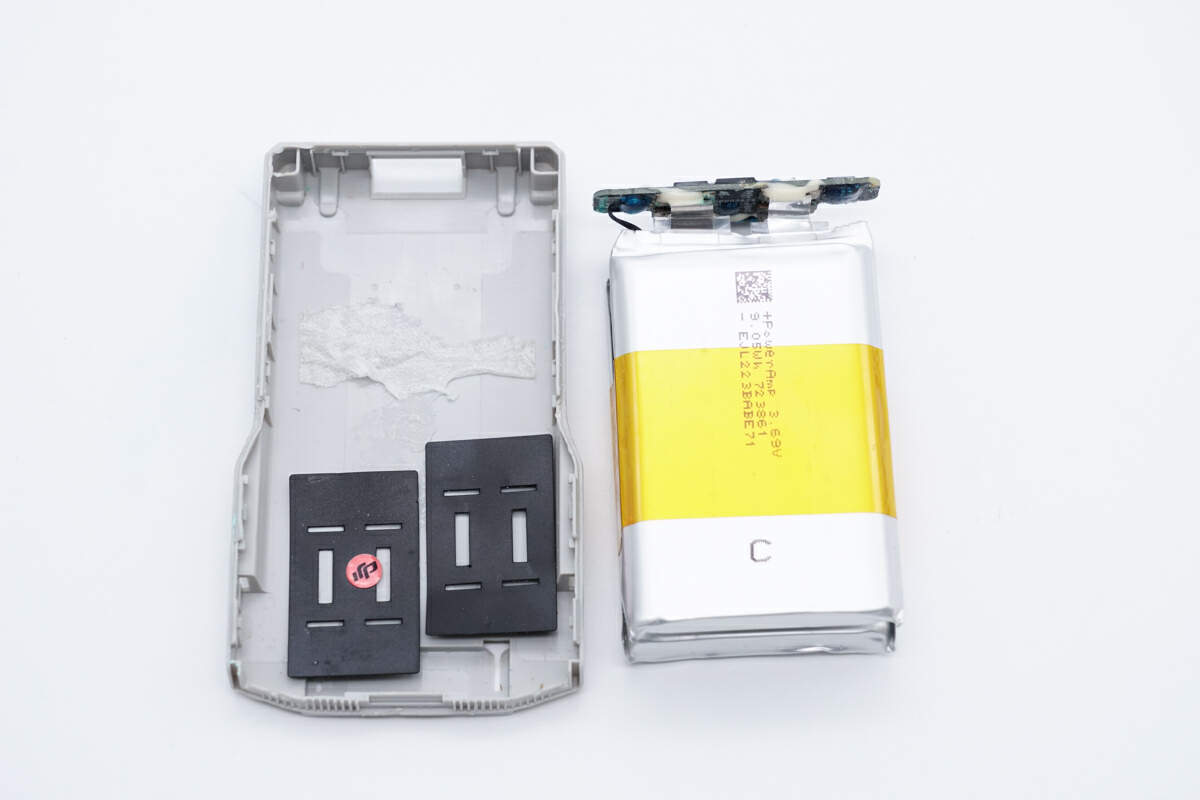

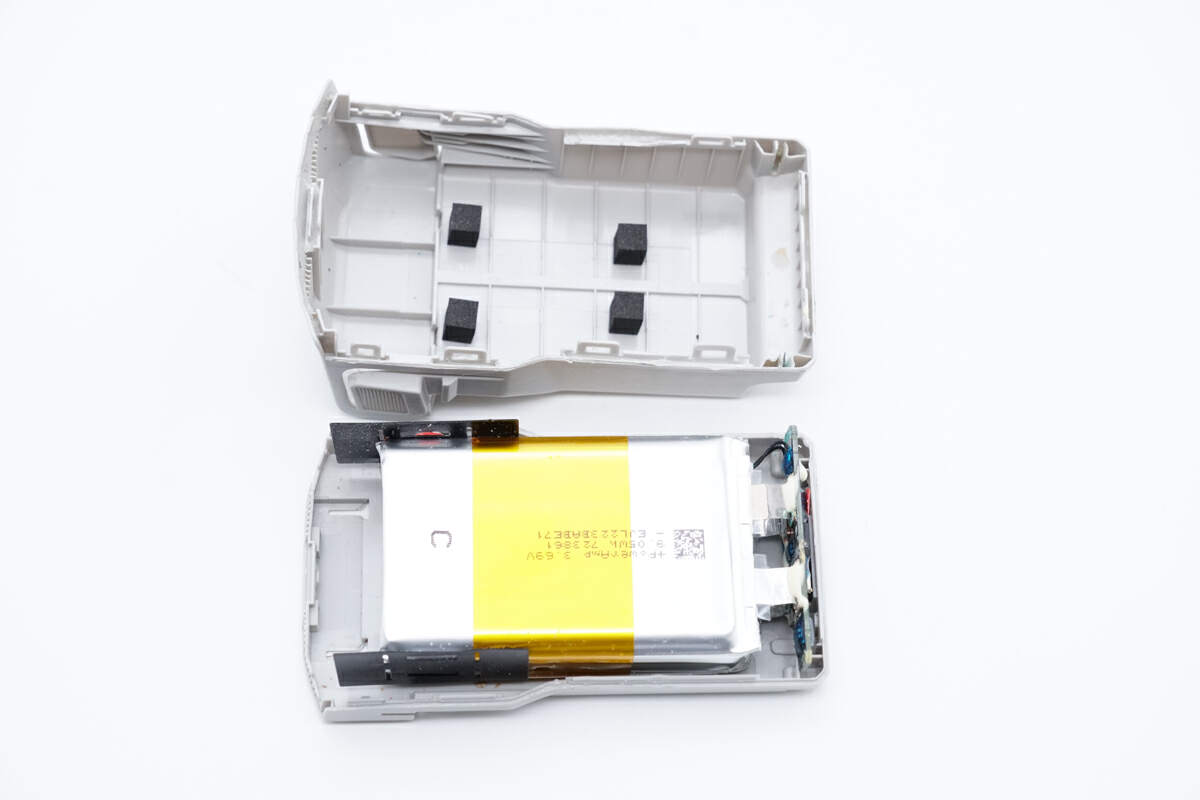

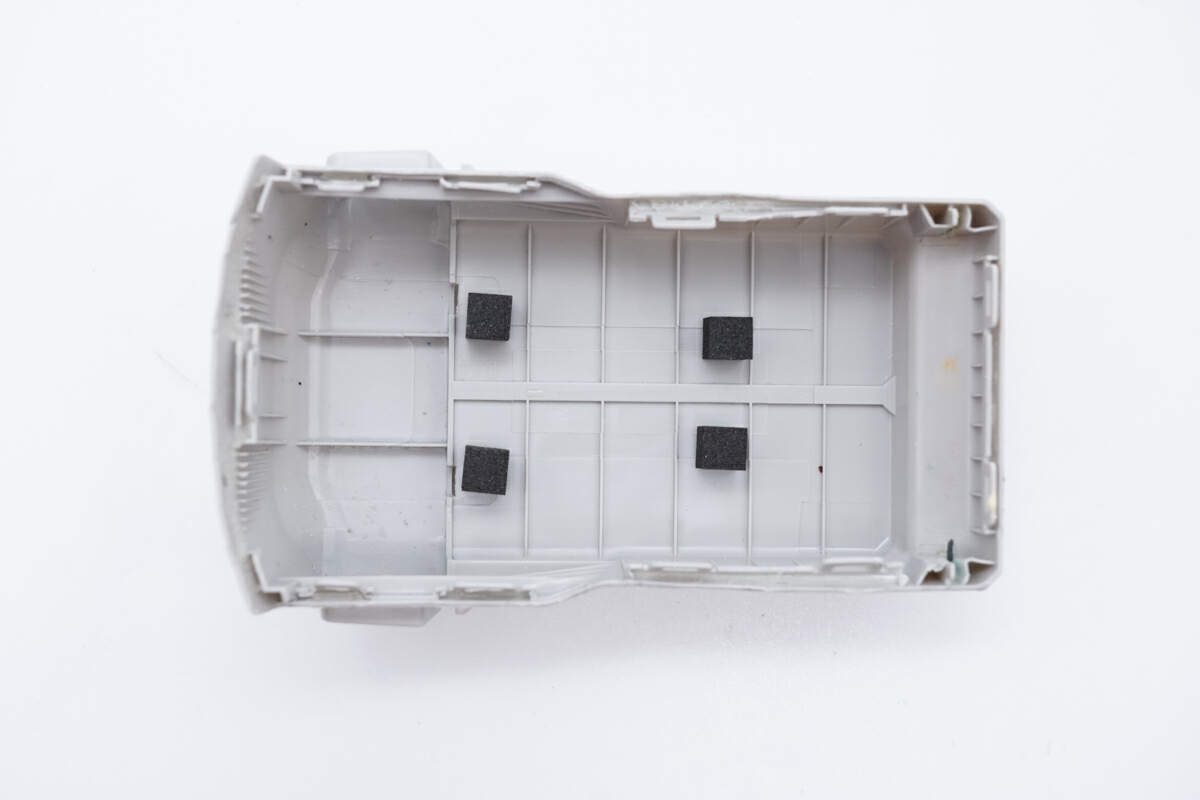

外壳内部结构一览，可见黑色泡棉用于电池组缓冲保护。

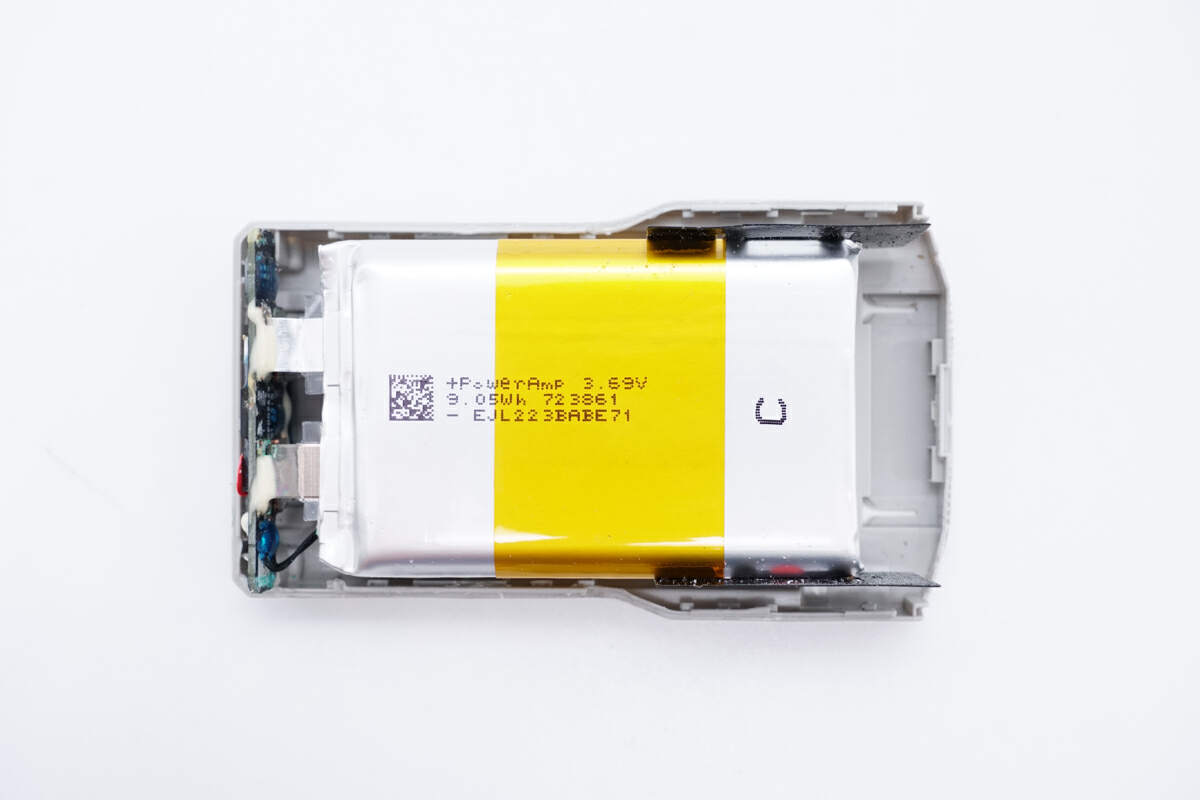

再来看剩余部分主体结构，电池组焊接在底座上方，电池保护板焊接在壳体侧面与插座相连。

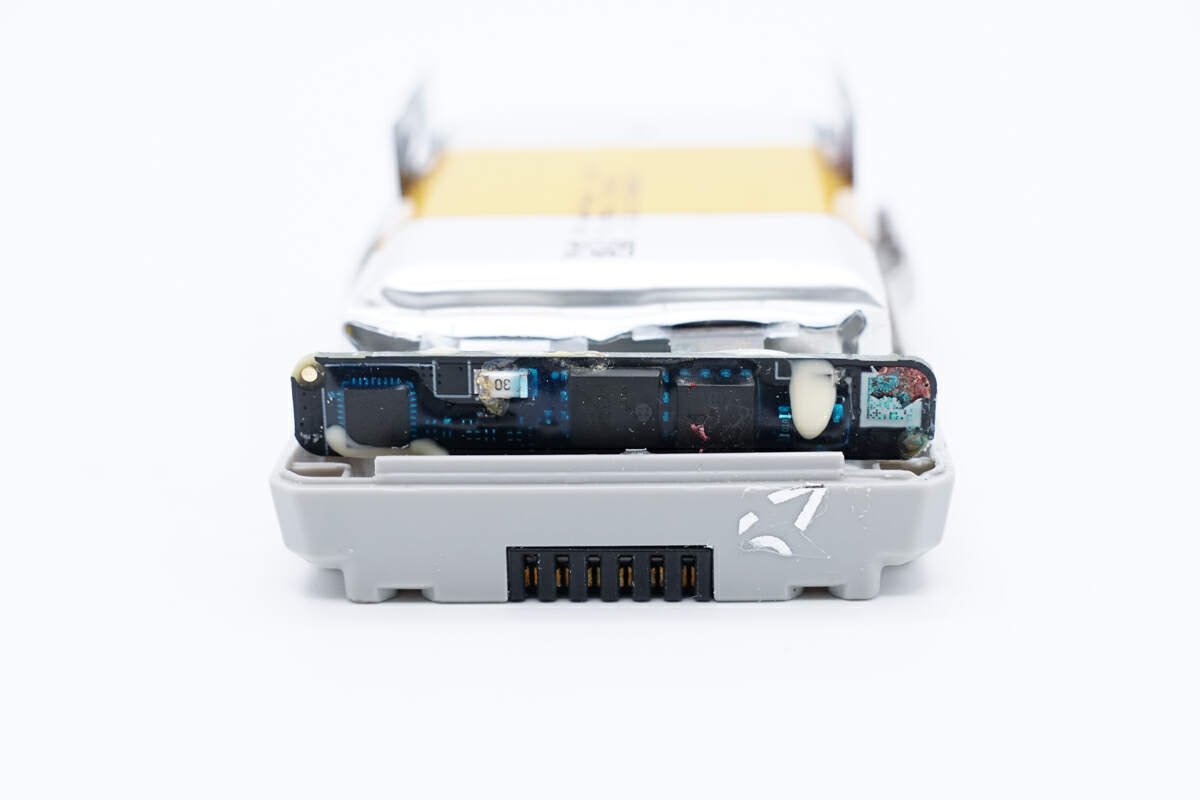

底面一览，可见电池保护板和充电插座。

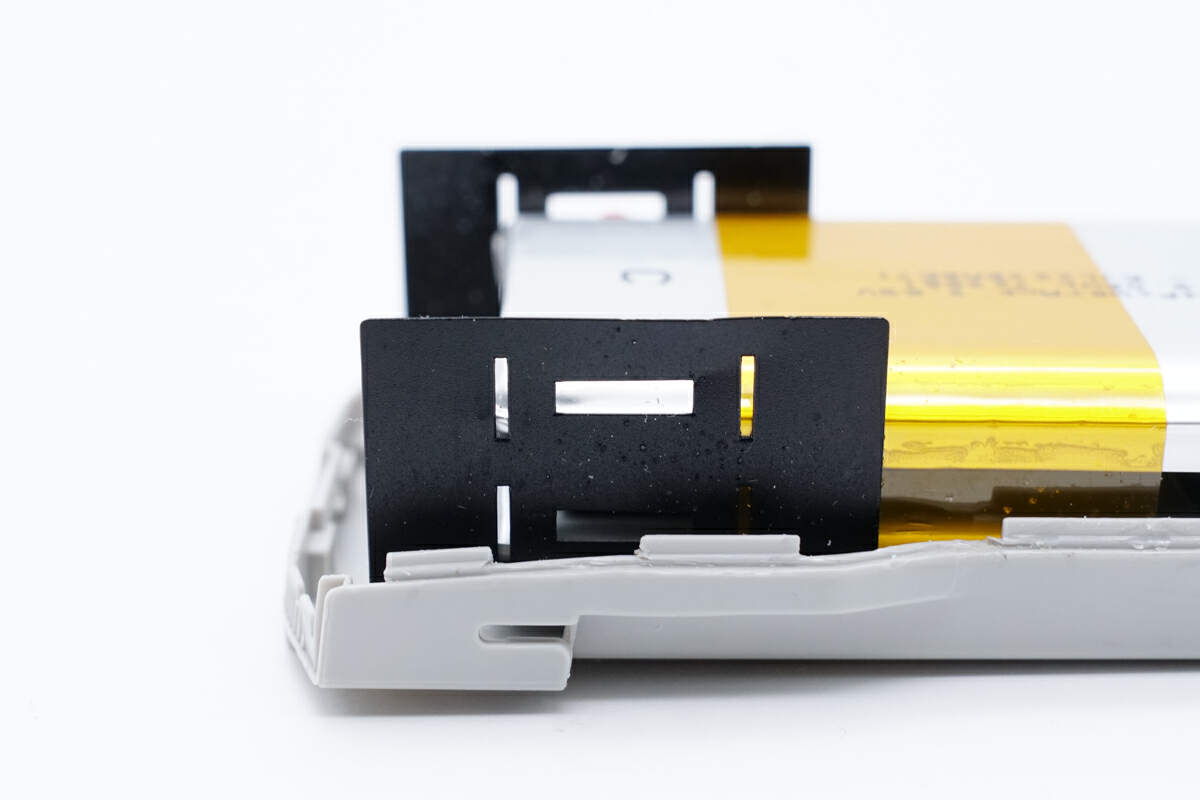

电池组两侧贴麦拉片绝缘。

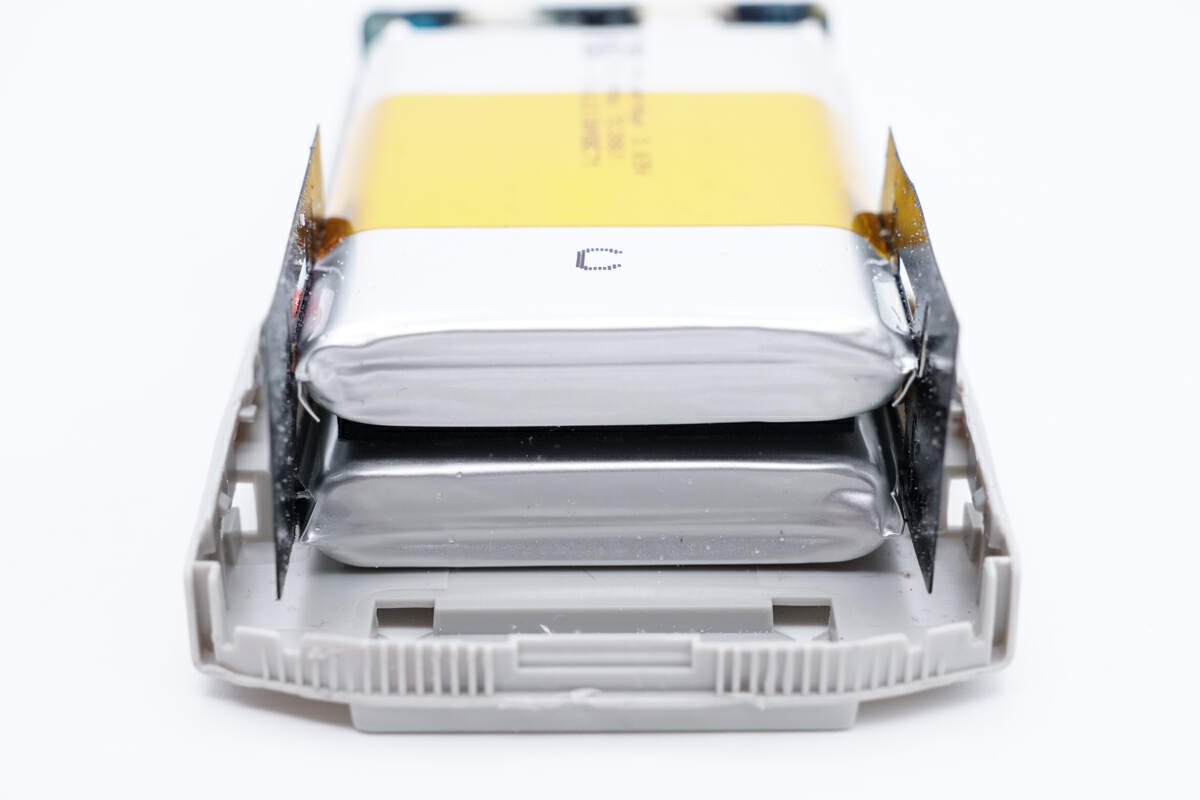

电池组由两颗电芯串联而成。

继续拆解，将电池组和保护板PCBA模块拆下。

热敏电阻导线连接处，与焊点区域均打胶加固。

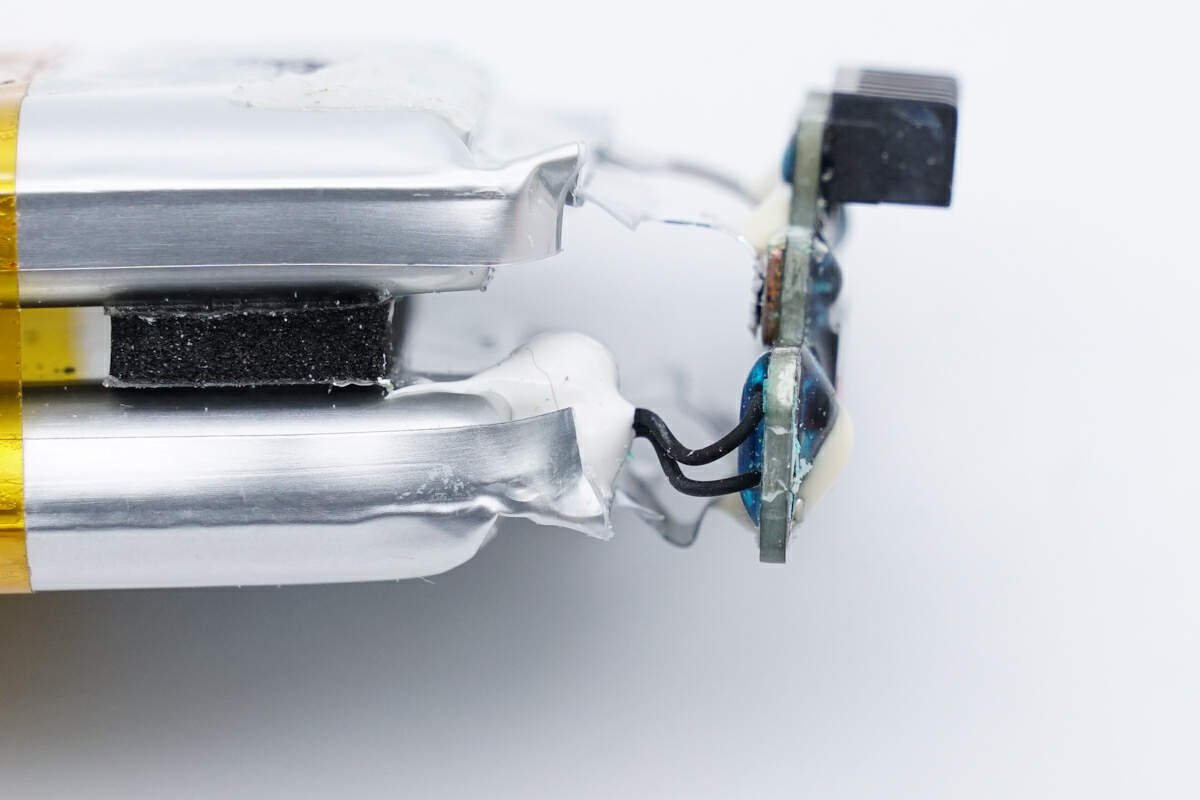

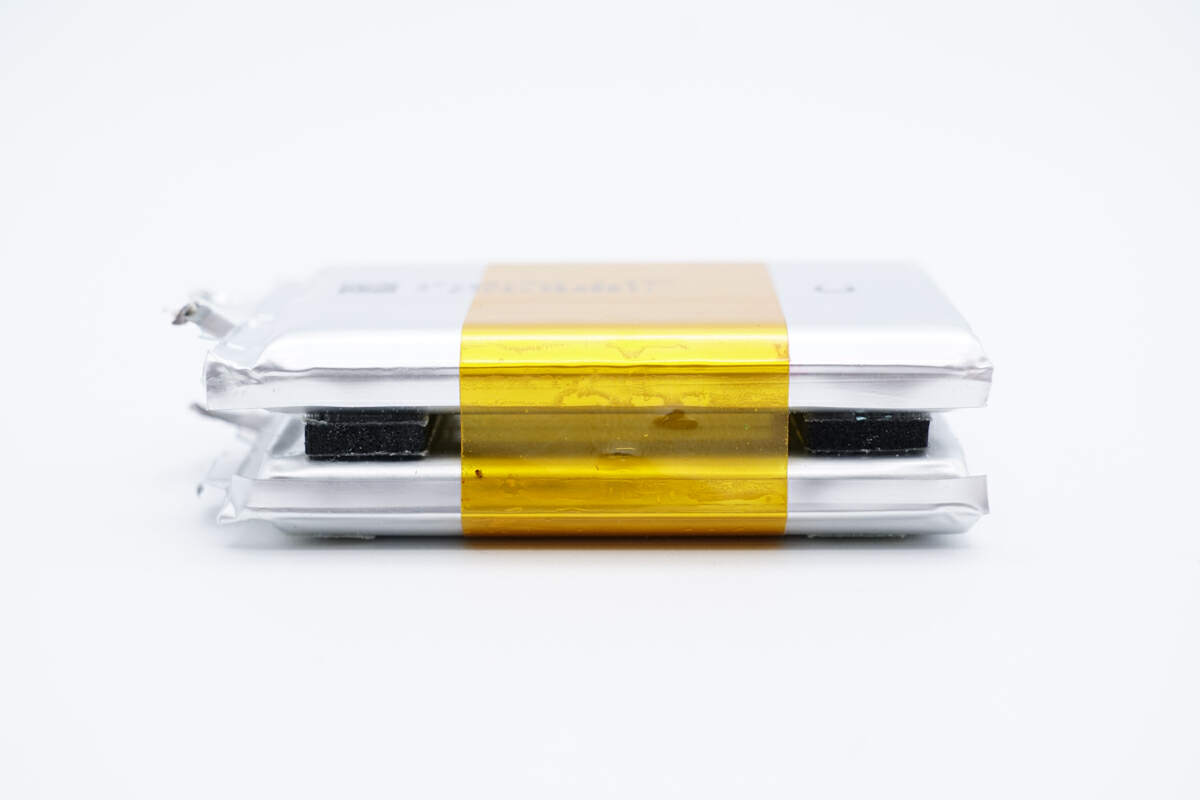

将电池组与PCBA模块分开。从侧面看，电池组用高温胶带扎紧固定，中间还塞有泡棉进行缓冲保护。

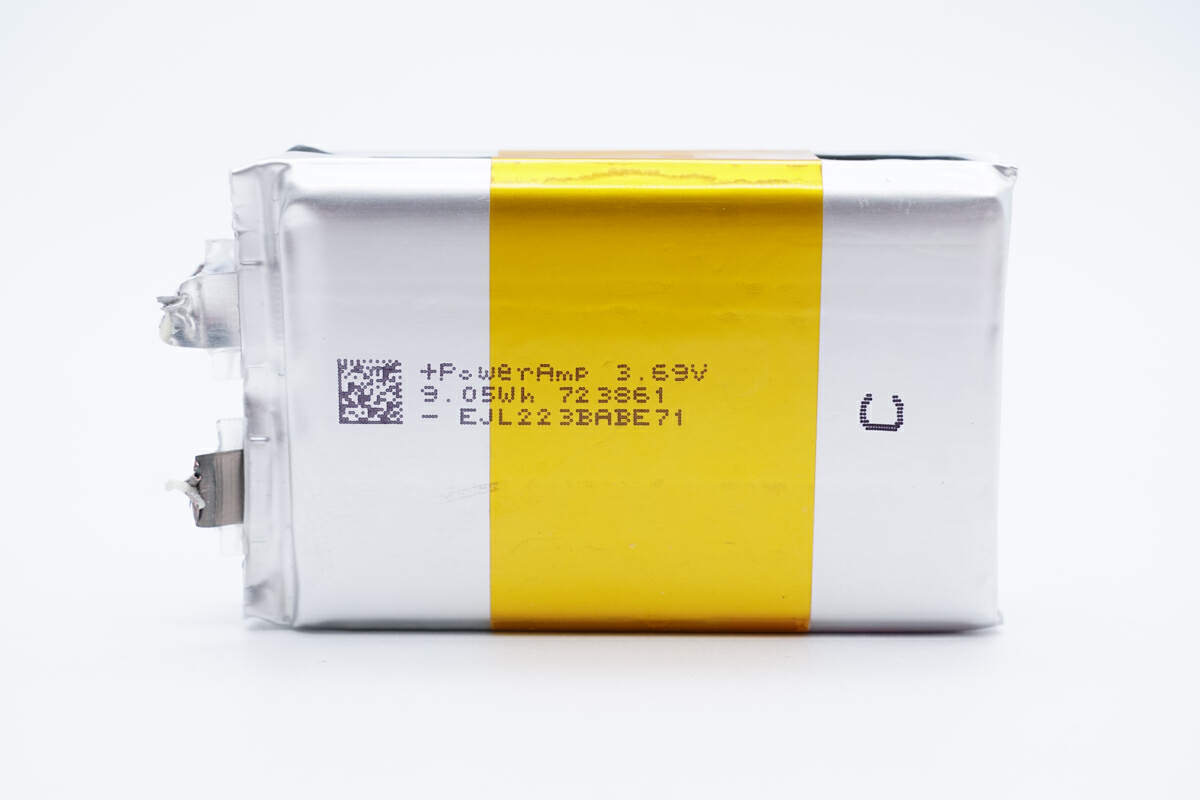

电芯正面一览，可见喷码。电芯来自Ampace新能安，电芯型号723861，标称电压3.69V，标称能量9.05Wh。右侧出厂编码，用于追溯产品信息。

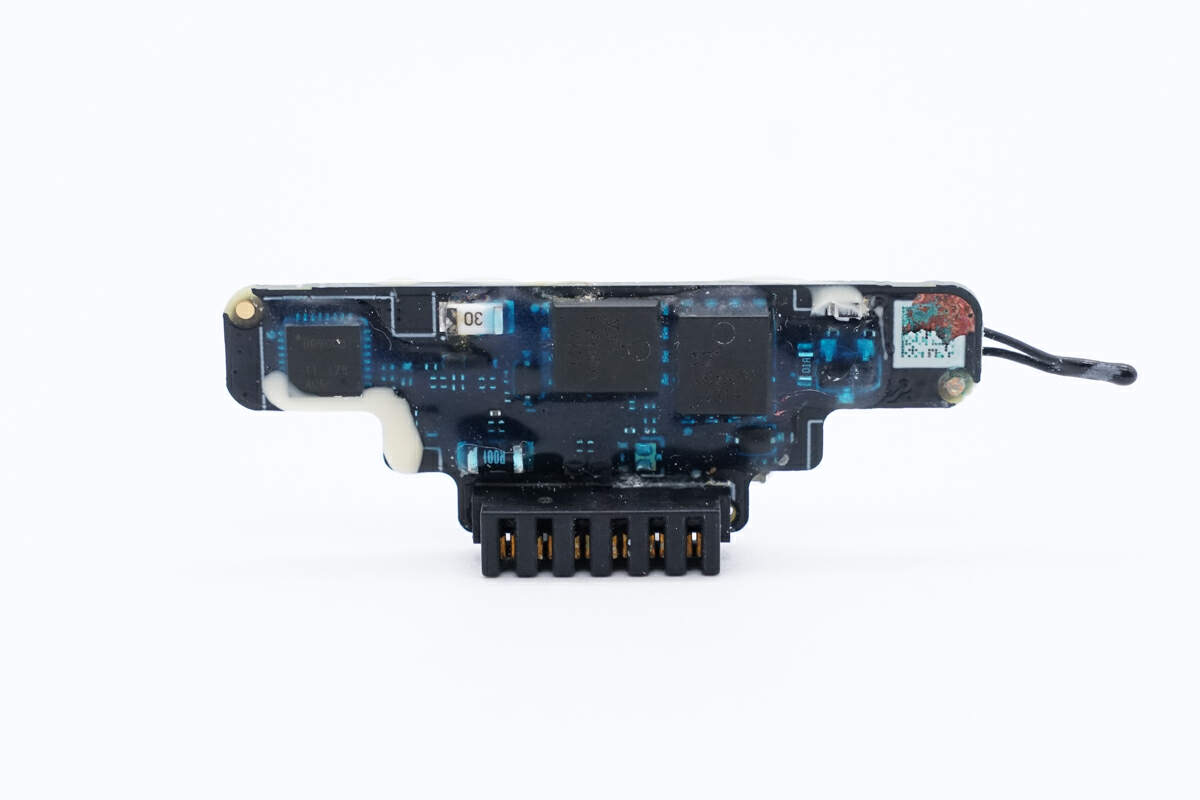

PCBA模块全貌一览，模块中间充塞硬质结构胶固定保护。左侧可见电池组管理芯片，中间两颗电池保护管，底部是终端设备充电插座。

PCBA模块另一面同样打胶，最左侧一颗NTC热敏电阻，然后可见电芯极耳的焊点，背面无核心器件。

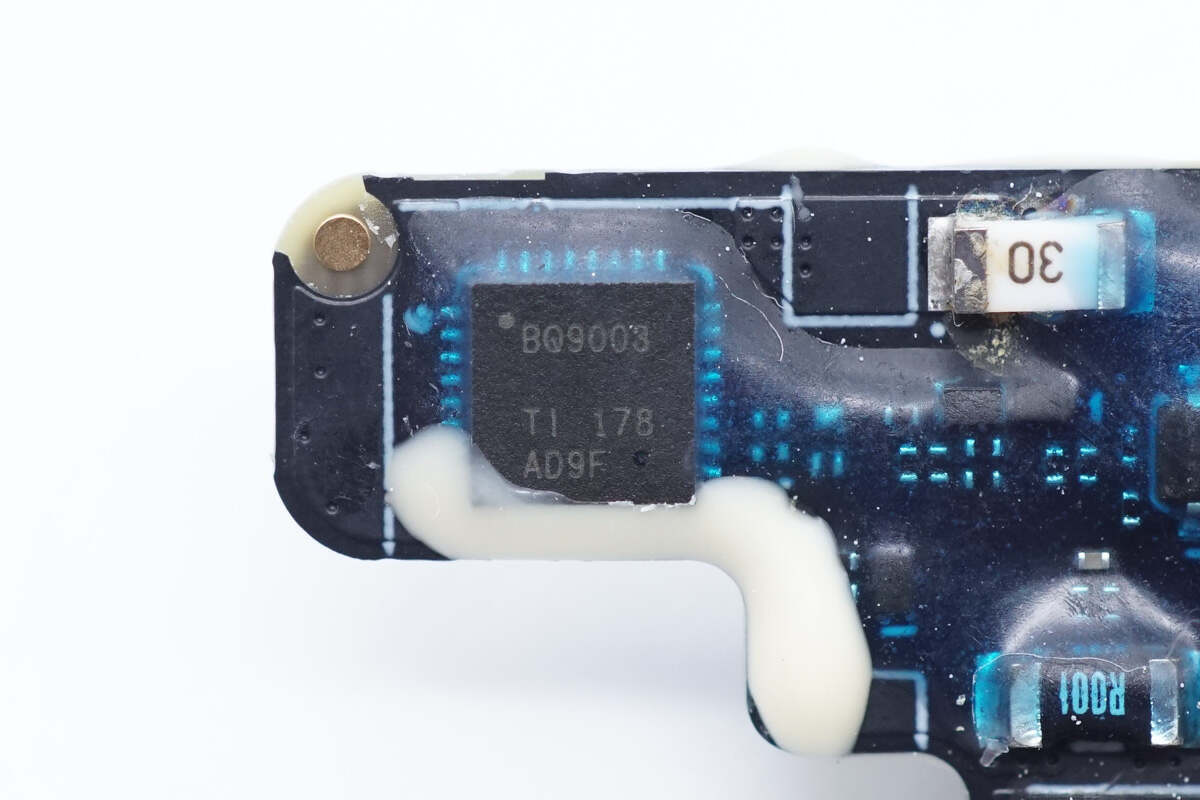

电池组管理芯片特写，型号BQ9003，来自TI德州仪器，封装方式为TSSOP-30。

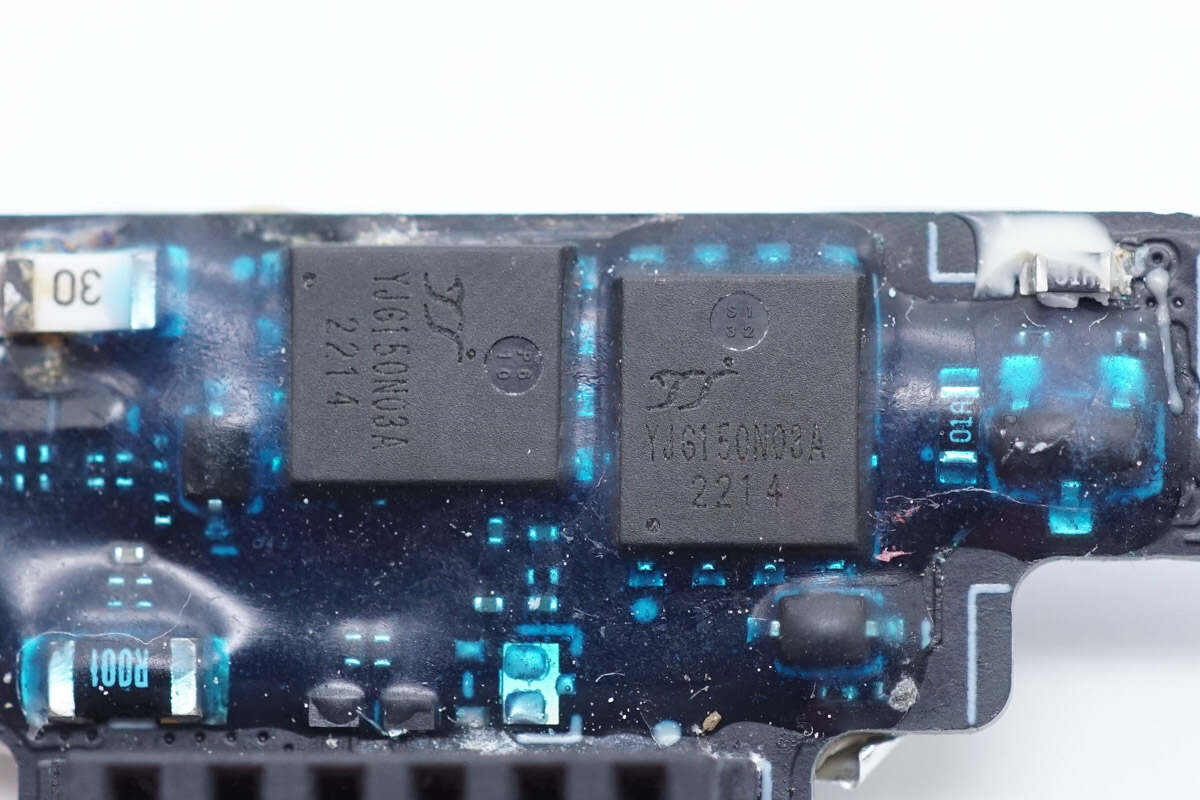

两颗电池保护管特写，型号YJ6150N03A，来自YJ扬杰。

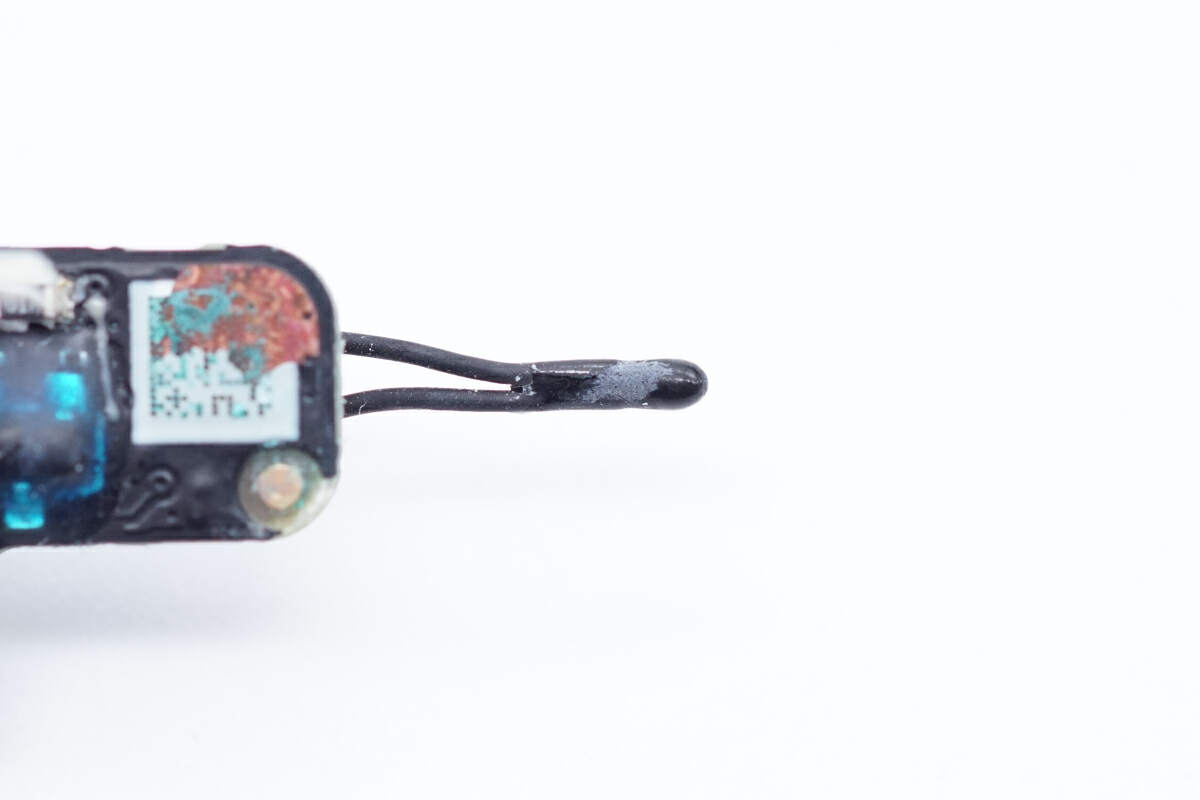

NTC热敏电阻特写，用于检测电池组温度，进行过热保护。

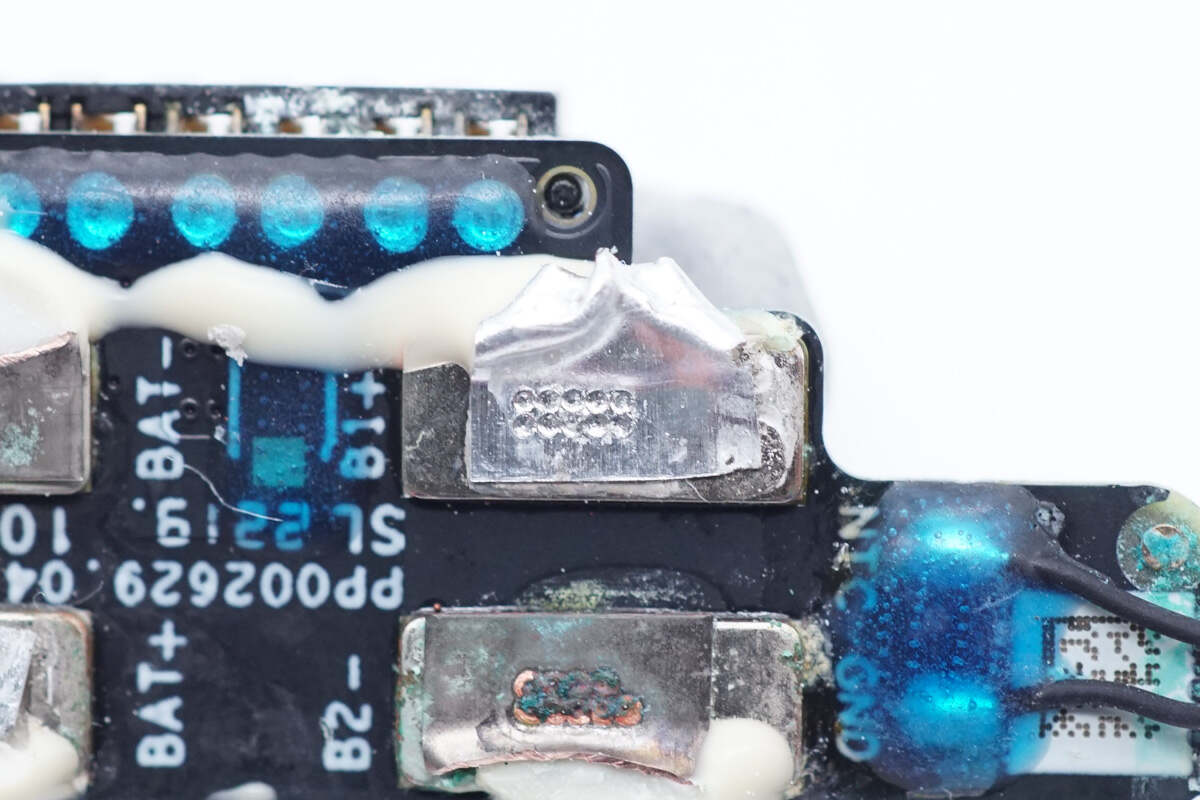

极耳与PCBA模块的焊点特写。

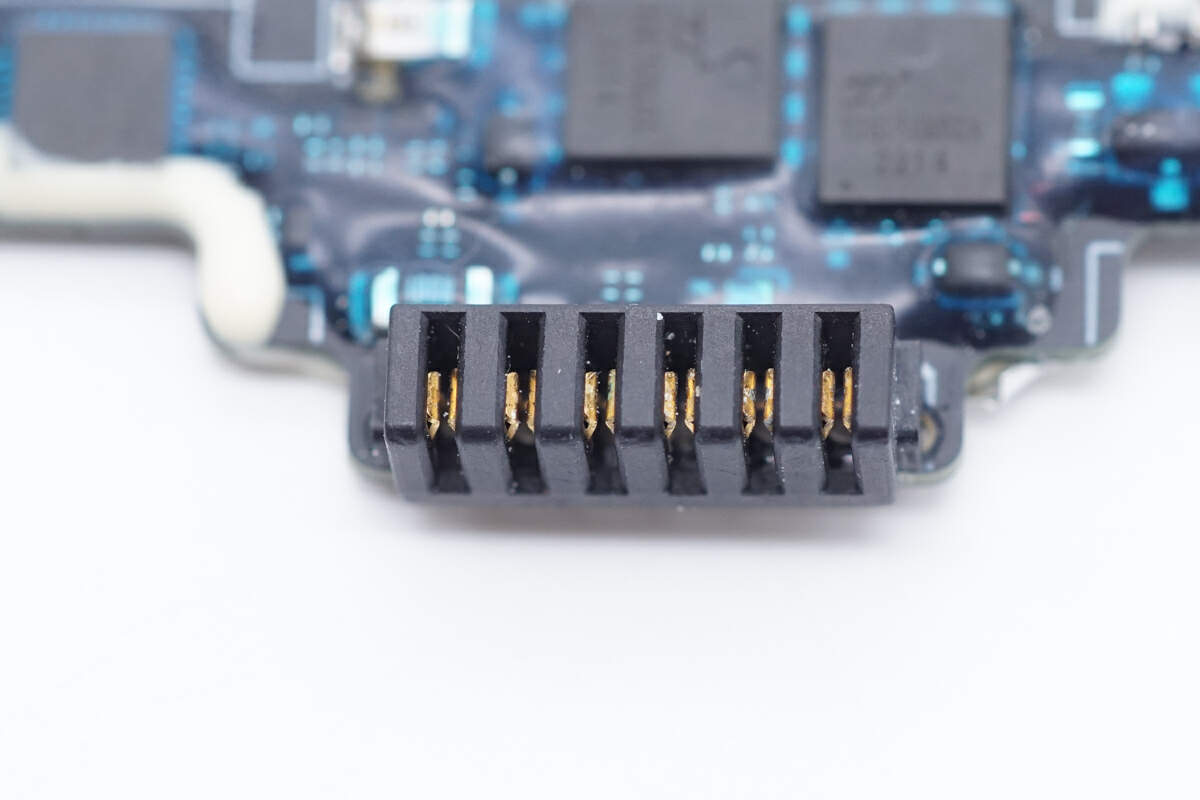

充电插座特写。

全部拆解完毕，来张全家福。

电池交易网总结

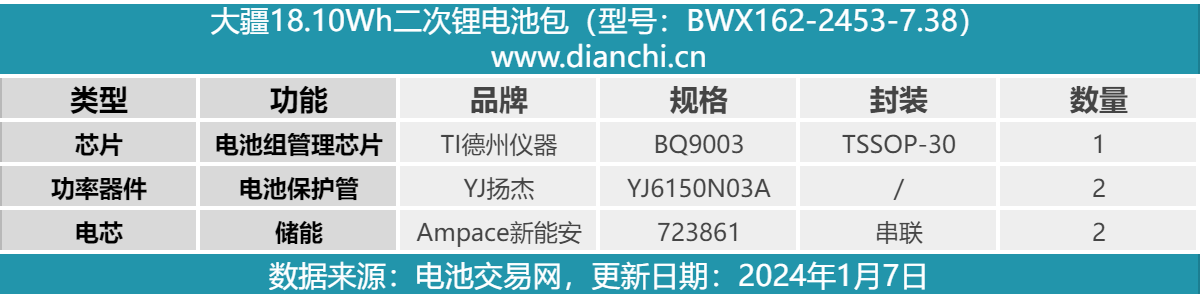

最后附上大疆18.10Wh二次锂电池包核心器件物料清单，方便大家查阅。

这款18.10Wh电池包为灰白色盒装设计，外观轻巧袖珍，顶部配备插片式金属插座，可连接大疆摄影设备为其供电，通过压片式卡扣按钮控制与设备的连接。

电池包由2块Ampace新能安软包电芯串联而成，电芯型号723861，标称电压3.69V，标称能量9.05Wh。搭载德州仪器的电池管理芯片BQ9003，配合扬杰的电池保护管YJ6150N03A，进行电池组的管理和保护。电池包内部接触面周边贴满泡棉缓冲，两侧贴麦拉片绝缘，焊点及重要器件打胶加固，整体做工扎实，用料可靠。
