DEVON（大有）品牌是泉峰控股集团旗下的专业电动工具品牌，2007年，泉峰正式面向中国市场推出针对工业及专业领域用户的高端电动工具品牌——DEVON大有。此前，电池交易网为大家拆解了一款DEVON大有标称5Ah，能提供20V高压的电动工具电池包。

近期，电池交易网又获取到一个mini版电动工具电池包，其外观为短柱状，体积只有之前那款电池包的三分之一不到，采用一贯黑红拼色设计，顶部为插座，尾部为底座。拆解后发现其内置其内置长虹三杰INR18650-2000动力电池组，电池组保护措施到位，由3支动力电芯串联而成，单颗电芯瞬时放电可达25C。

下面一起来看看这款电动工具电池包的内部结构及用料。

DEVON大有 12V锂电充电电池包外观

按照惯例，先来看一下产品外观。

大有12V锂电充电电池包延续了大有一贯的黑红拼色，通过红色机身拼黑色底座，整体为短柱状，采用阻燃PC+ABS材料，触感细腻。

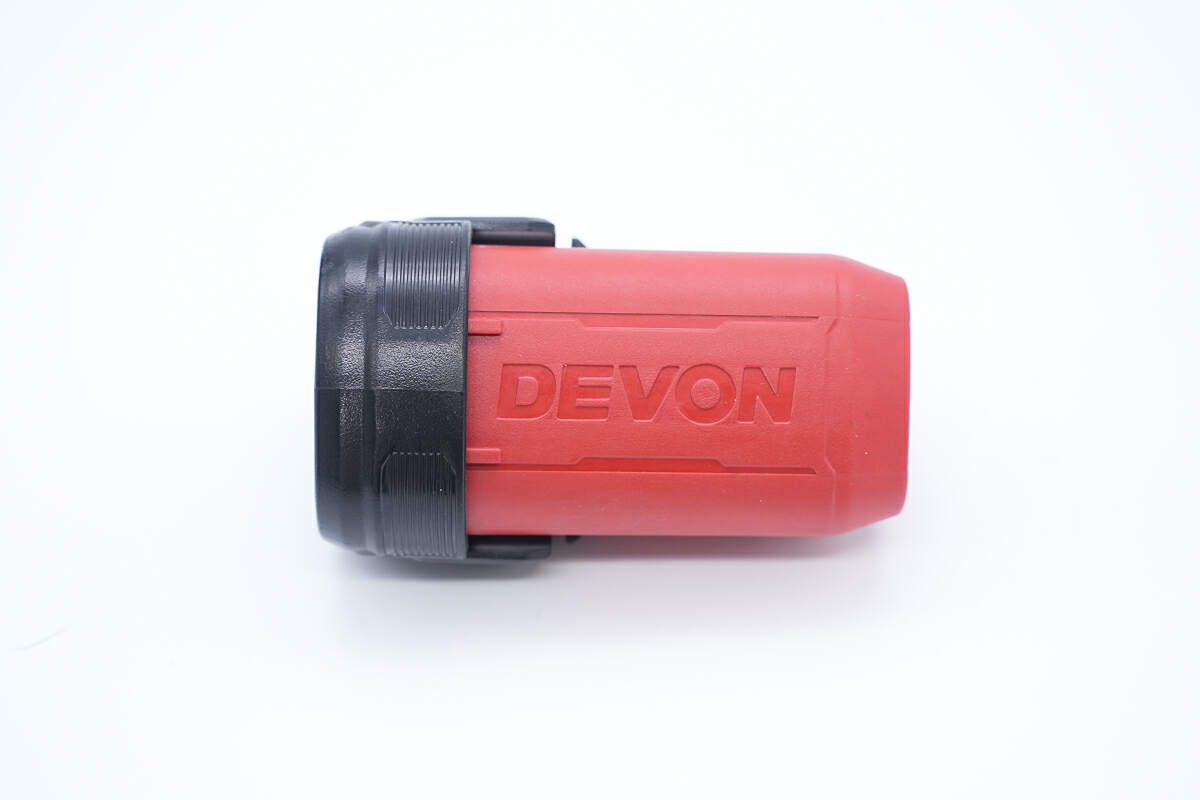

侧面镂刻大有“DEVON”英文logo。logo四周可见条状纹理。

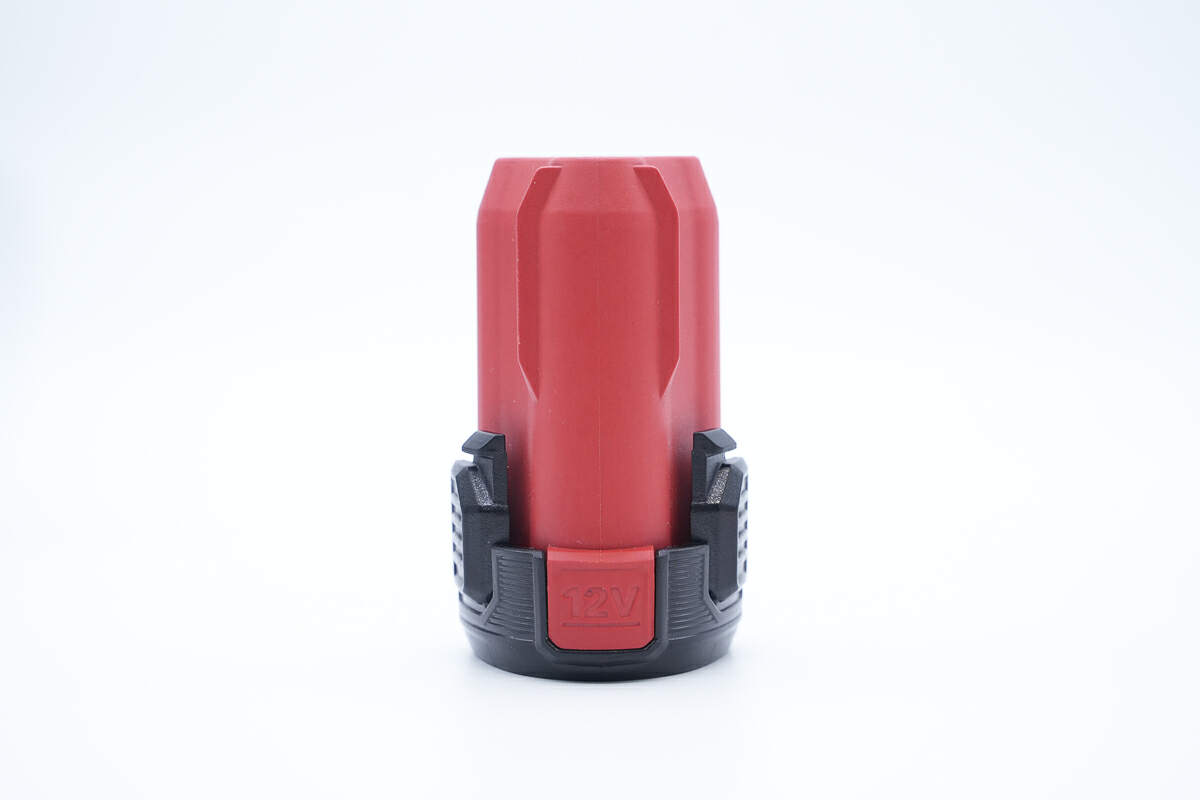

旋转180°的另一侧面，底座上镂刻“12V”的最大工作电压值。顶部还有两条棱状凸起。

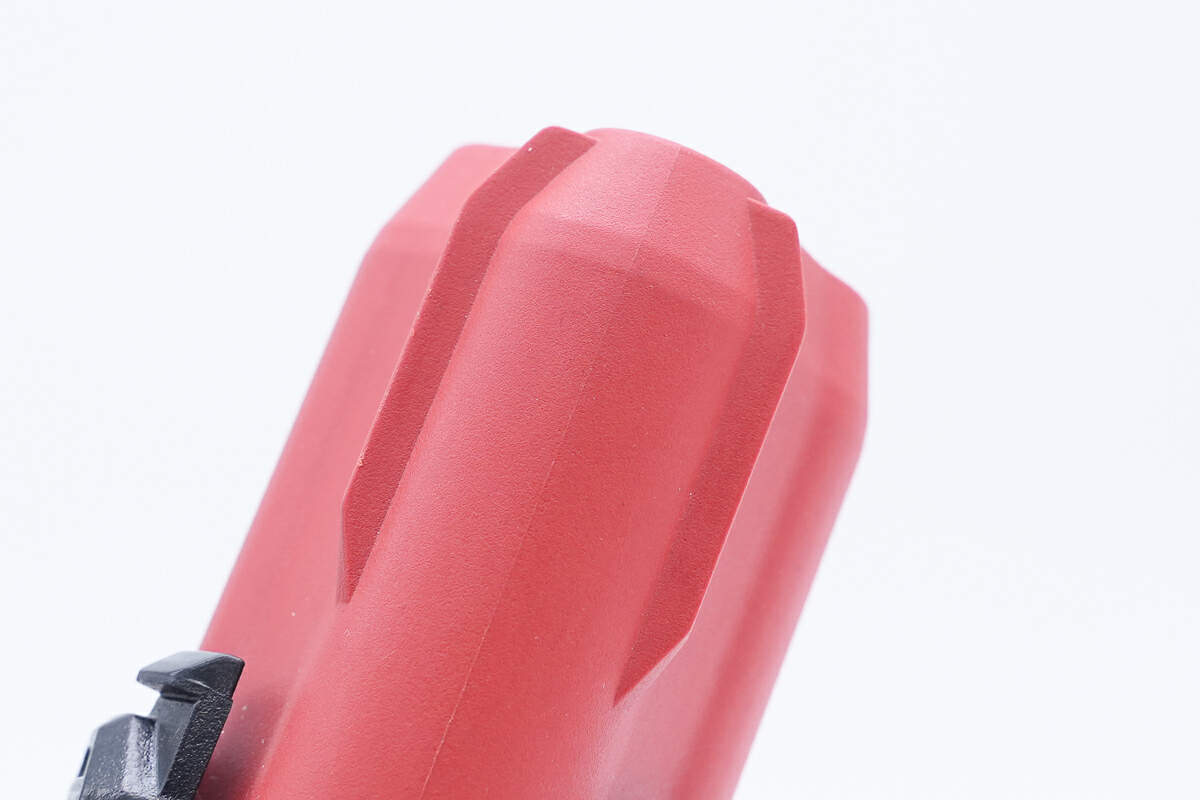

电池包顶部棱状凸起特写。用于配合按钮卡紧电动工具。

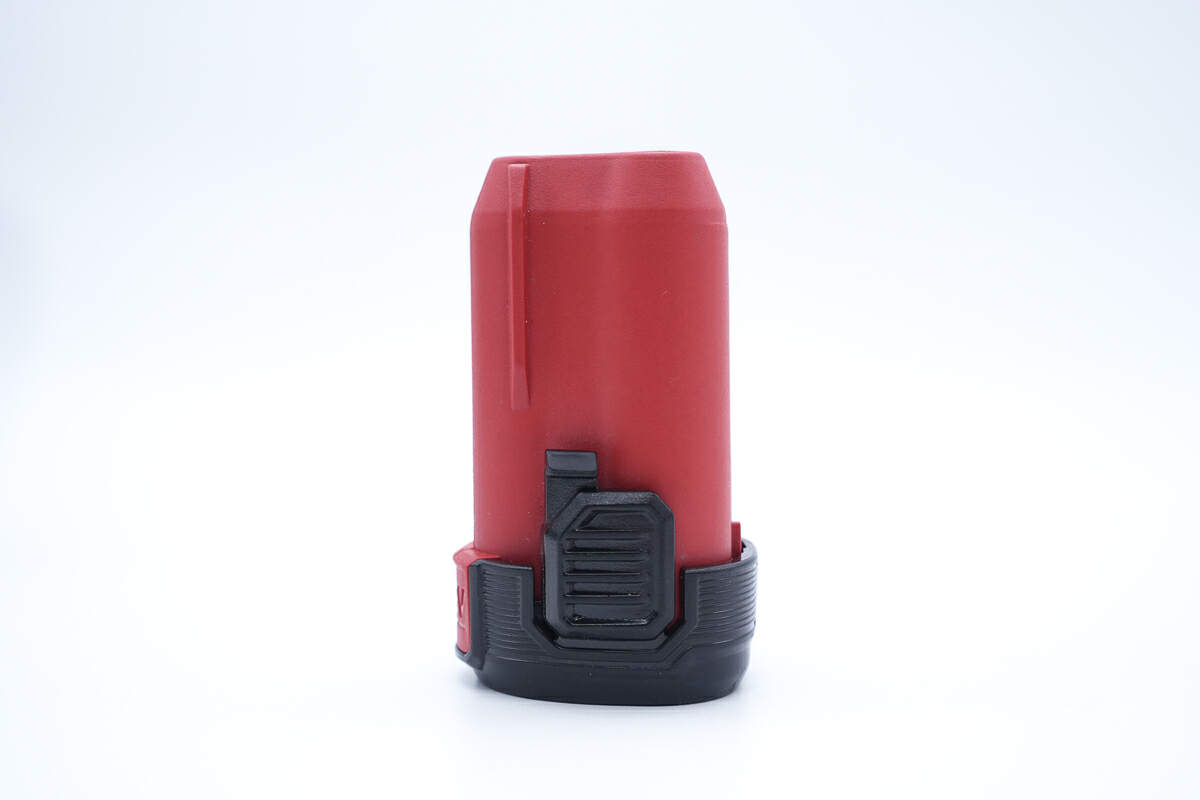

旋转90°，可见黑色底座上的卡扣。

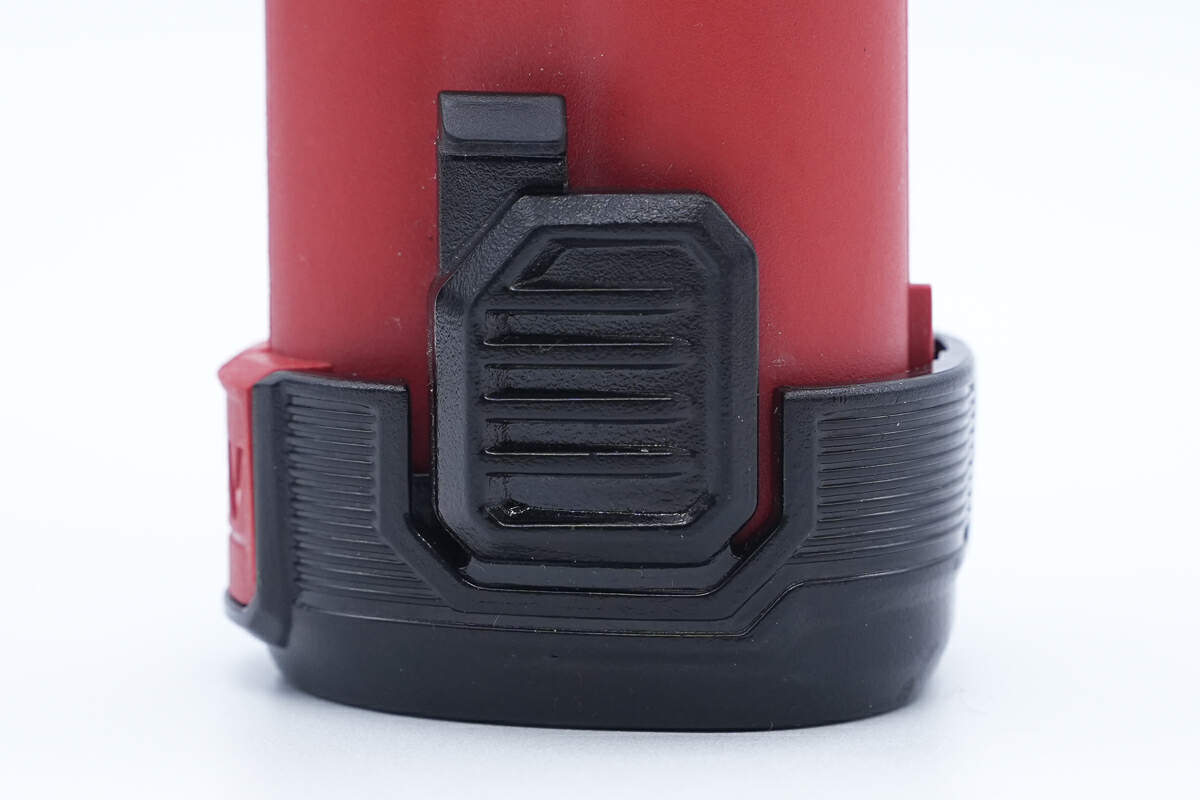

卡扣特写，用于卡紧电动工具连接，按动卡扣则松开连接。卡扣横纹凹槽用于增加摩擦。

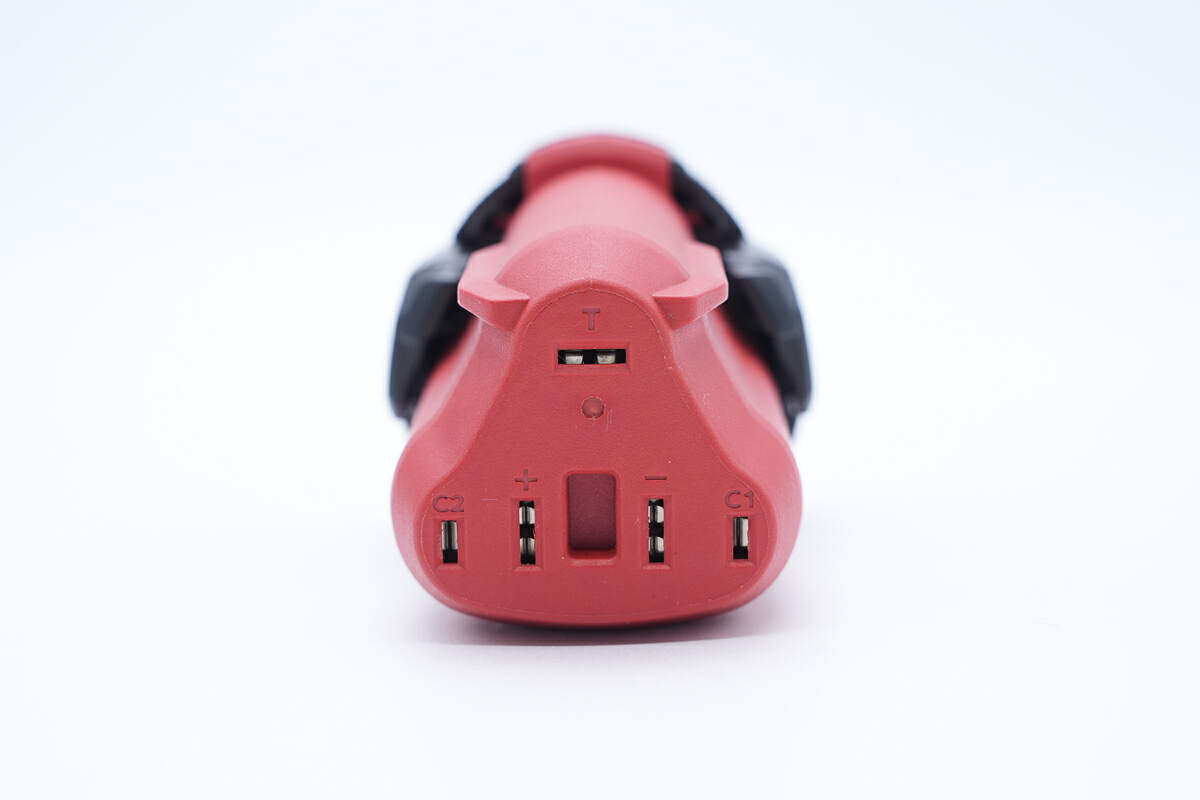

电池包顶面是连接电动工具的插头母座，呈三角形排列，每个插口有通道标识。

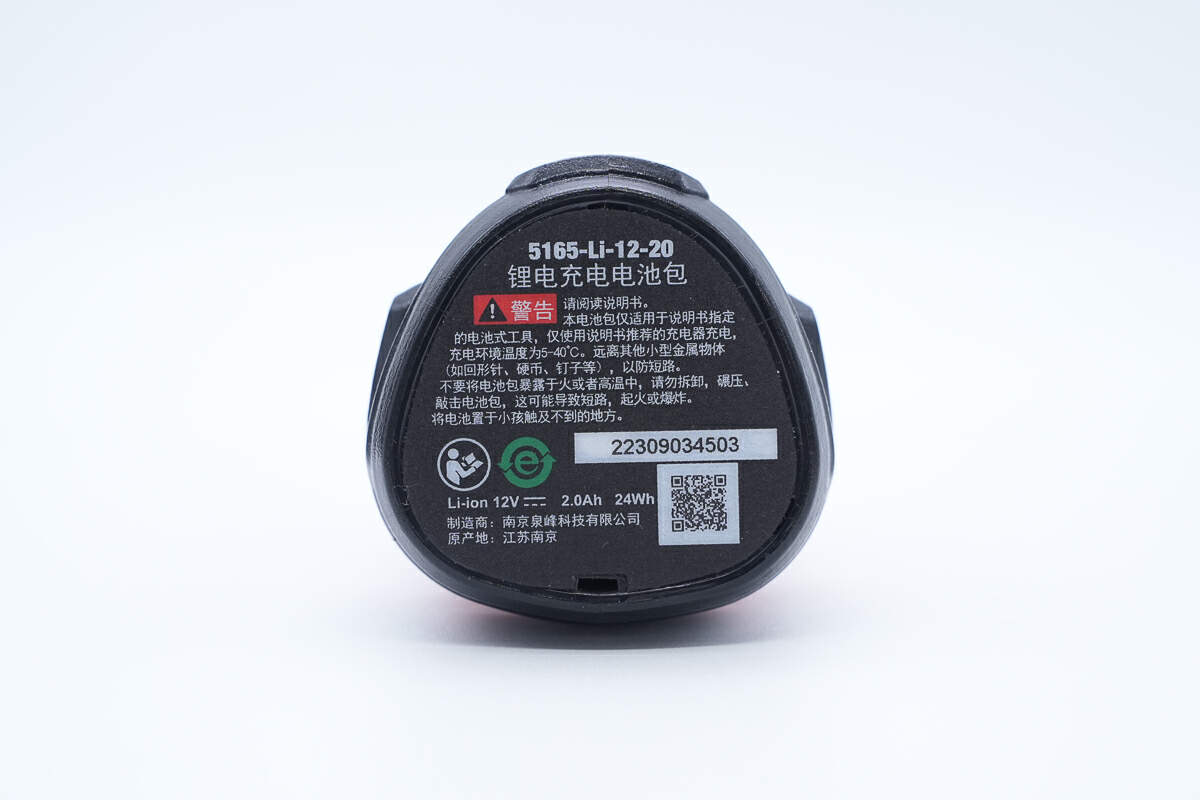

再来看电池包底座。底座印有电池包使用警告，安规认证标识及产品参数等信息。

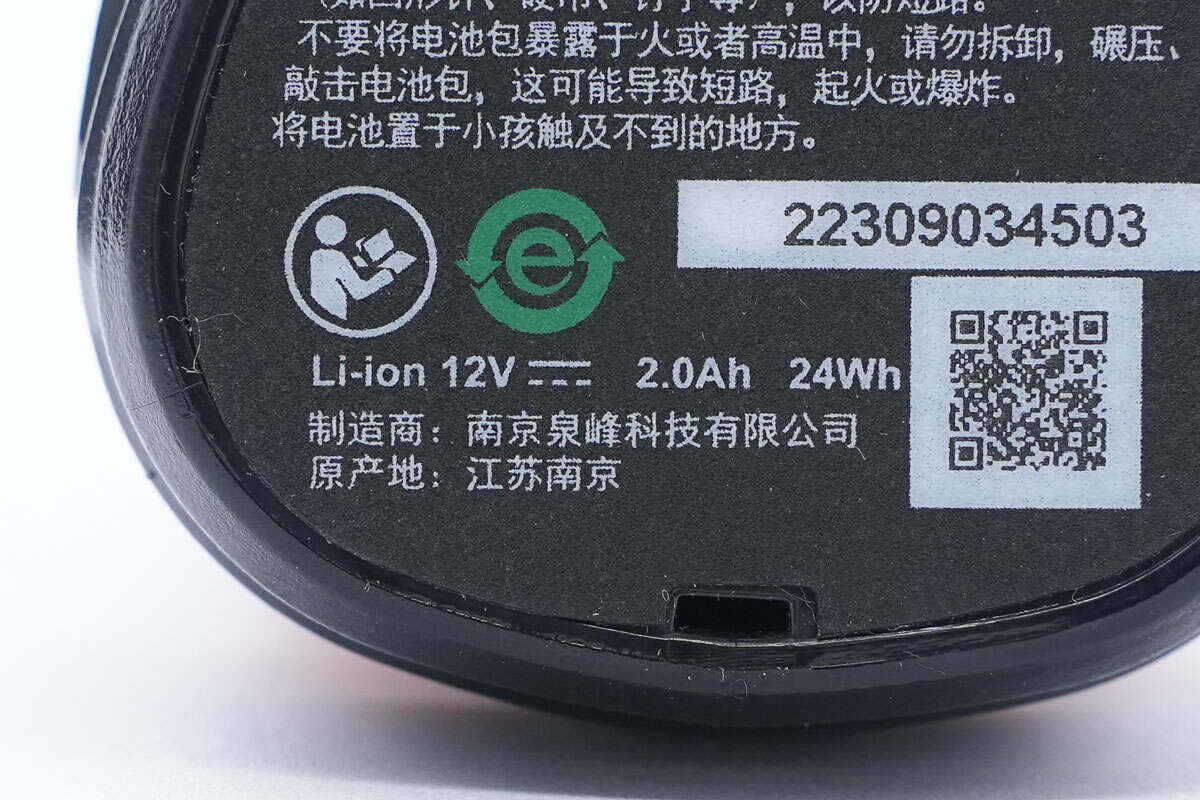

参数信息特写：

Li-ion 12V/2.0Ah（24Wh）

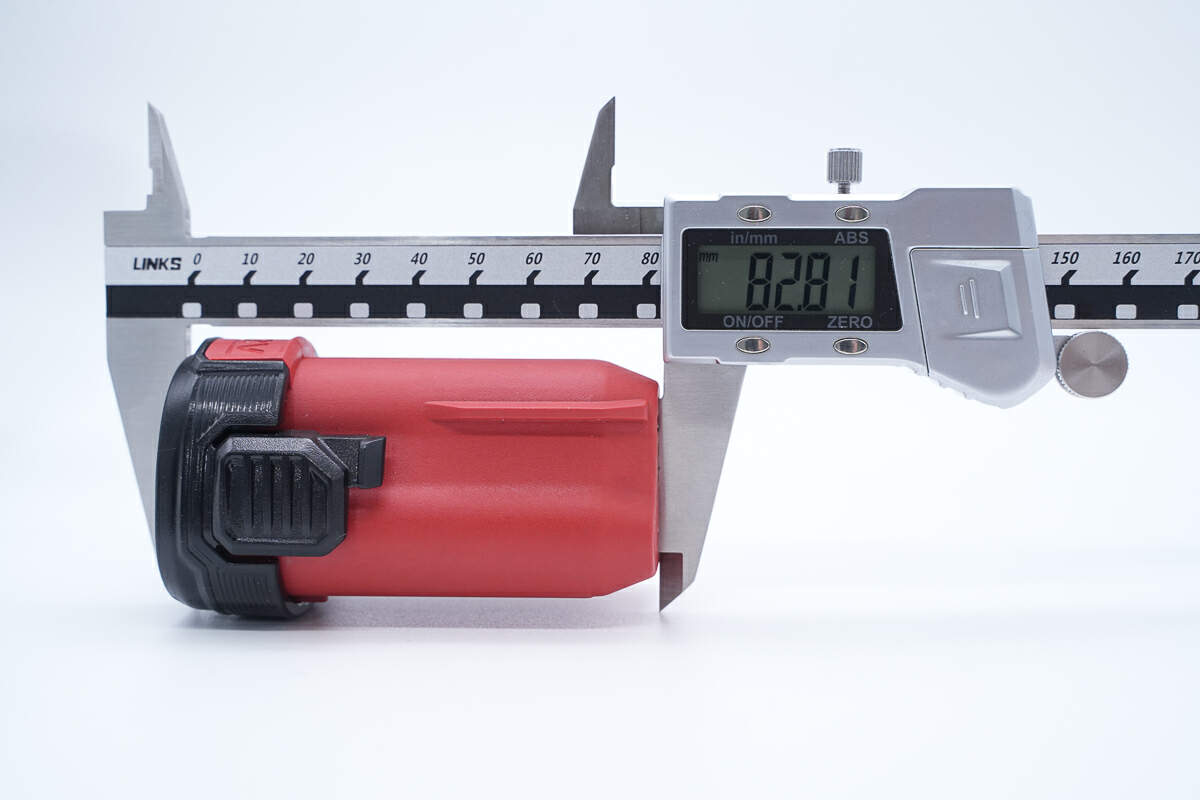

测得大有锂电充电电池包长度为82.81mm。

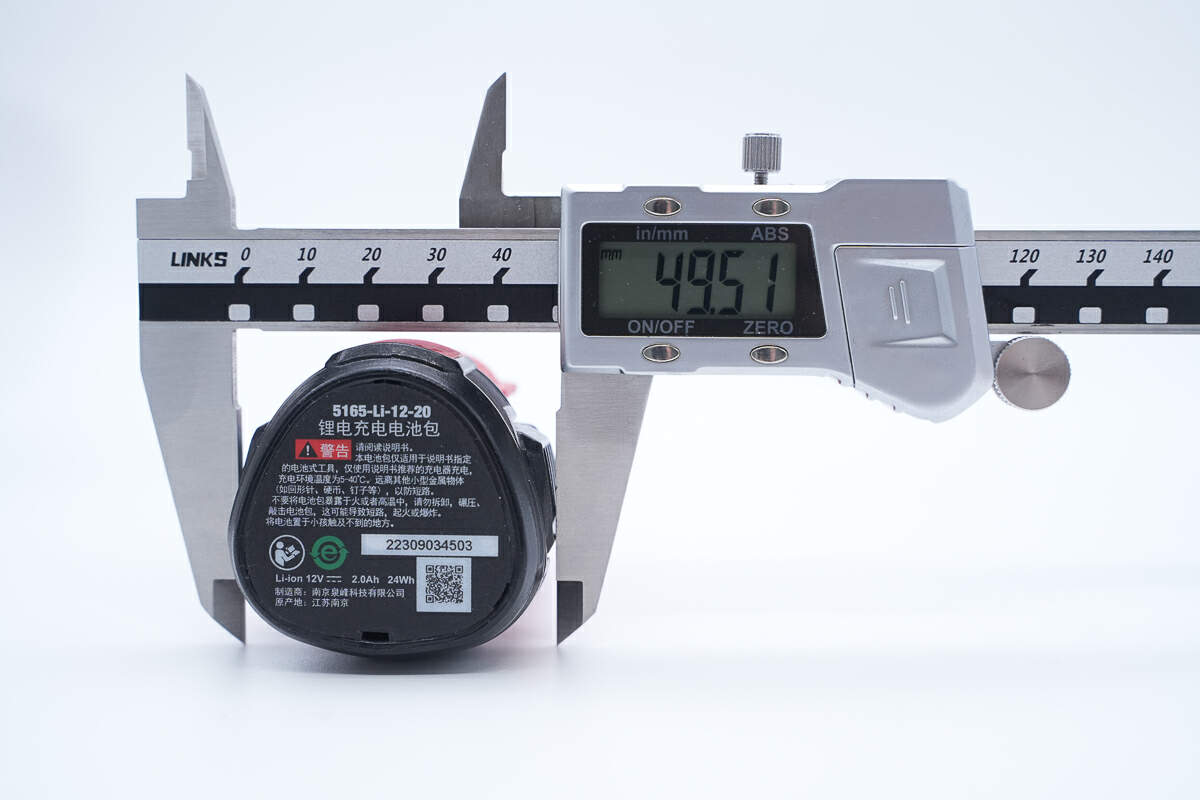

宽度为49.51mm。

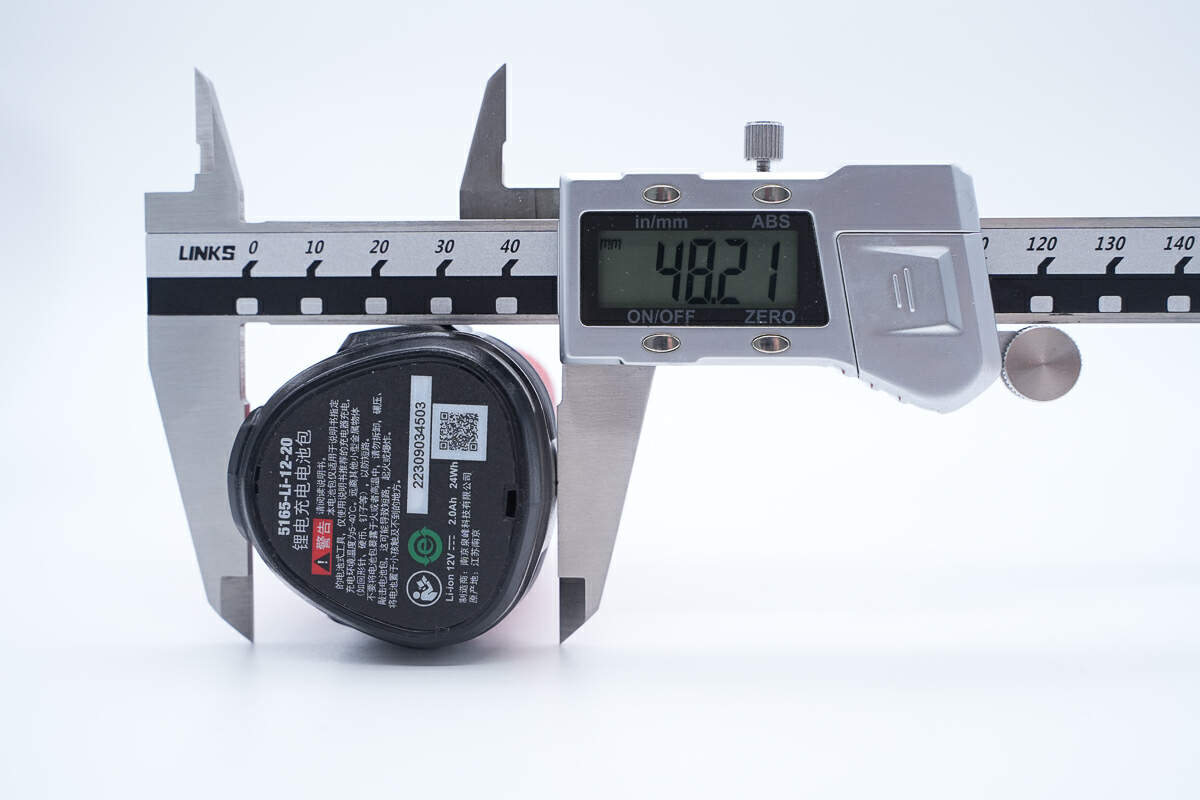

厚度为48.21mm。

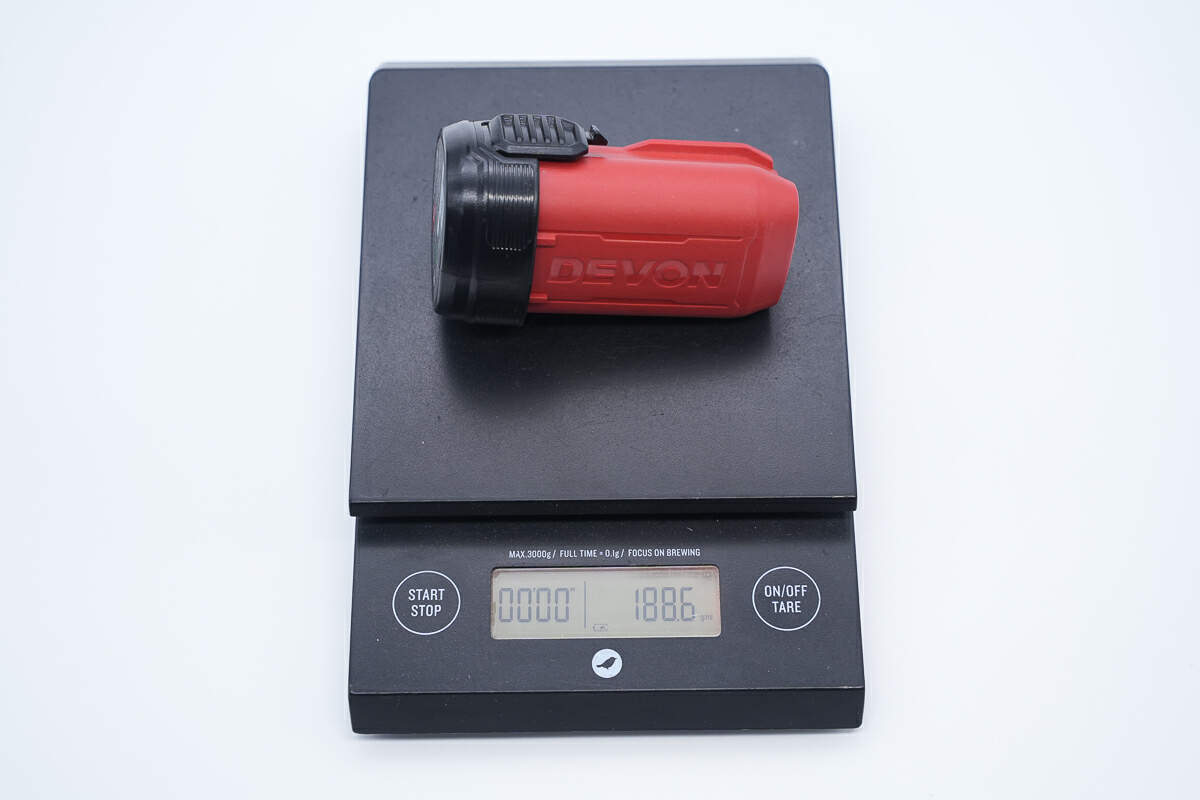

测得其重量为188.6g。

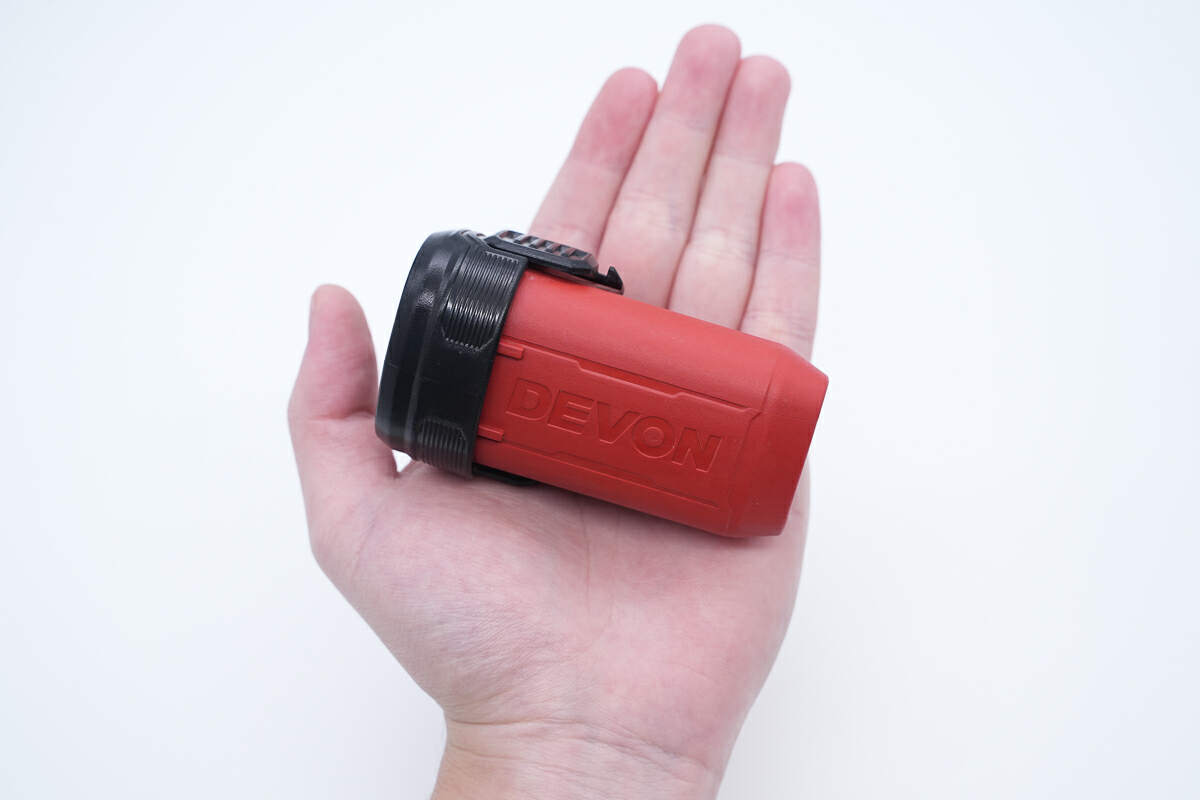

放在成年人手中感受下大小。

DEVON大有 12V锂电充电电池包拆解

接下来一起来看下它的内部结构和用料。

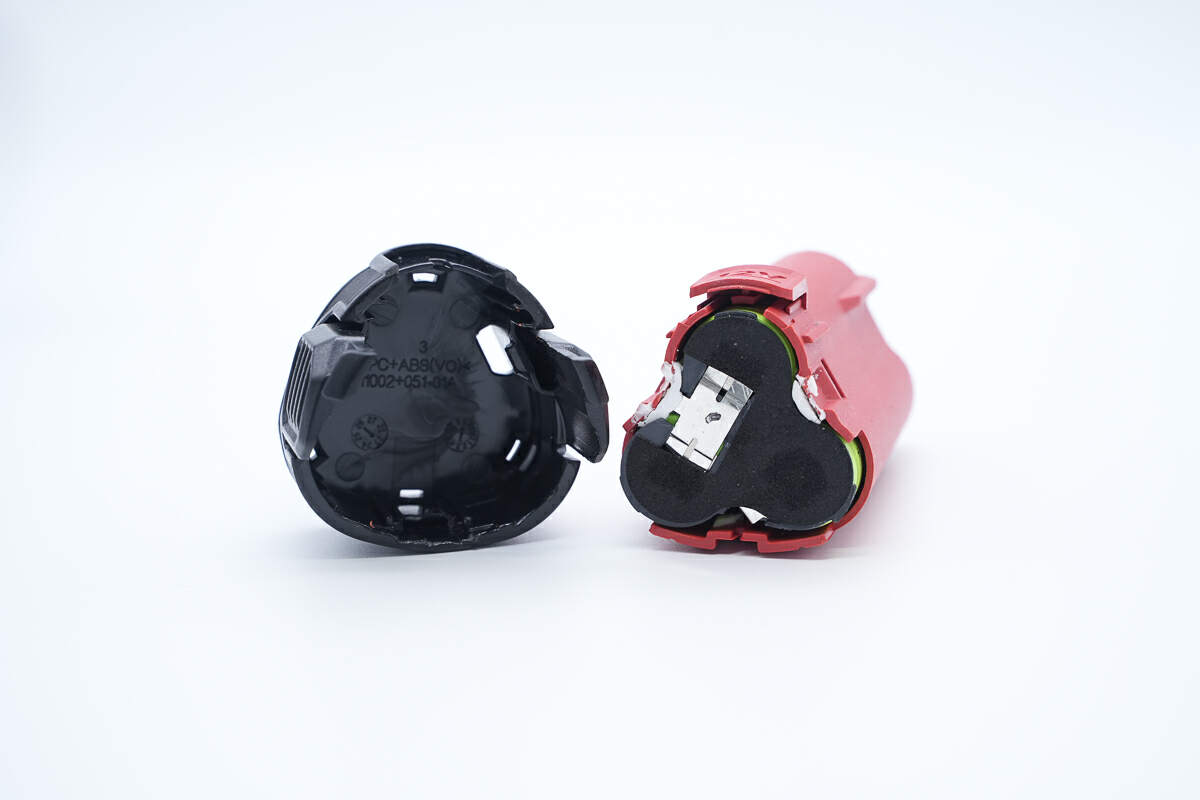

首先沿着壳体缝隙，拆下黑色底座。

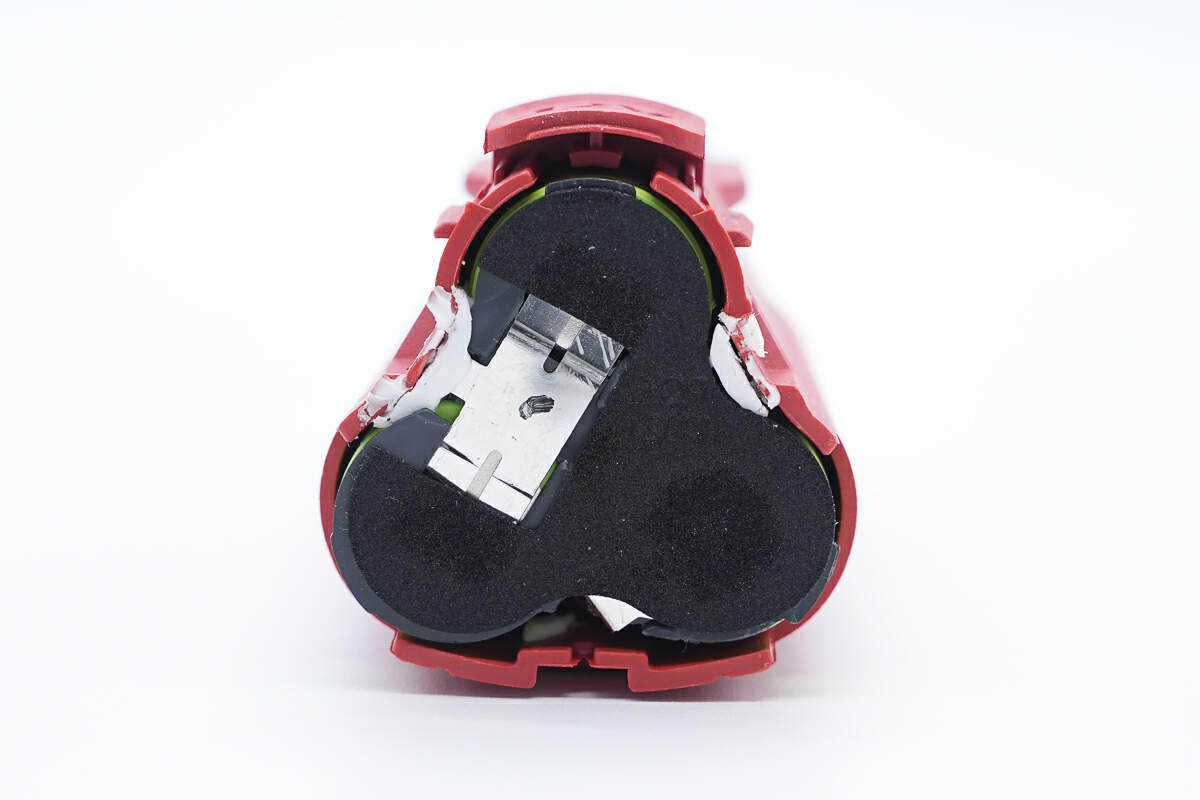

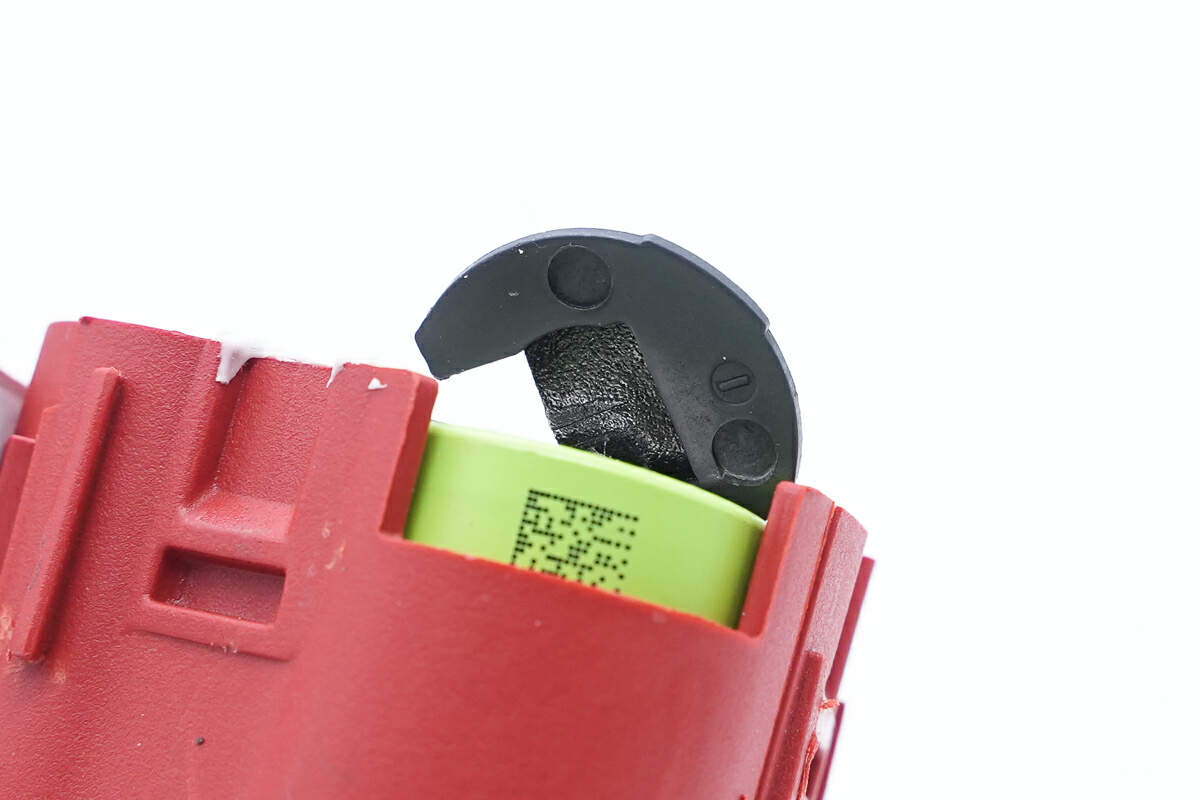

壳体内部情况一览，可见电池组极耳被黑色塑料支架包裹。

黑色塑料支架特写，塑料支架外部贴泡棉缓冲保护。

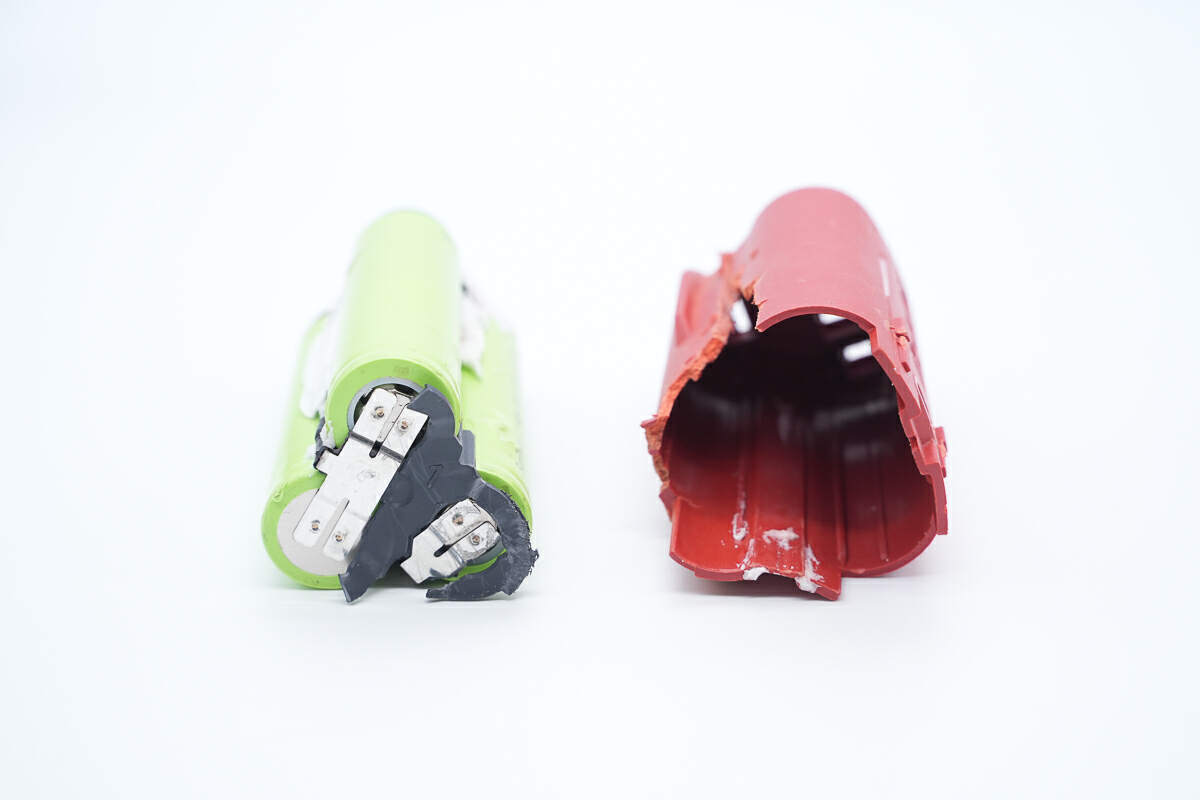

继续拆解，将电池组模块从壳体中取出。

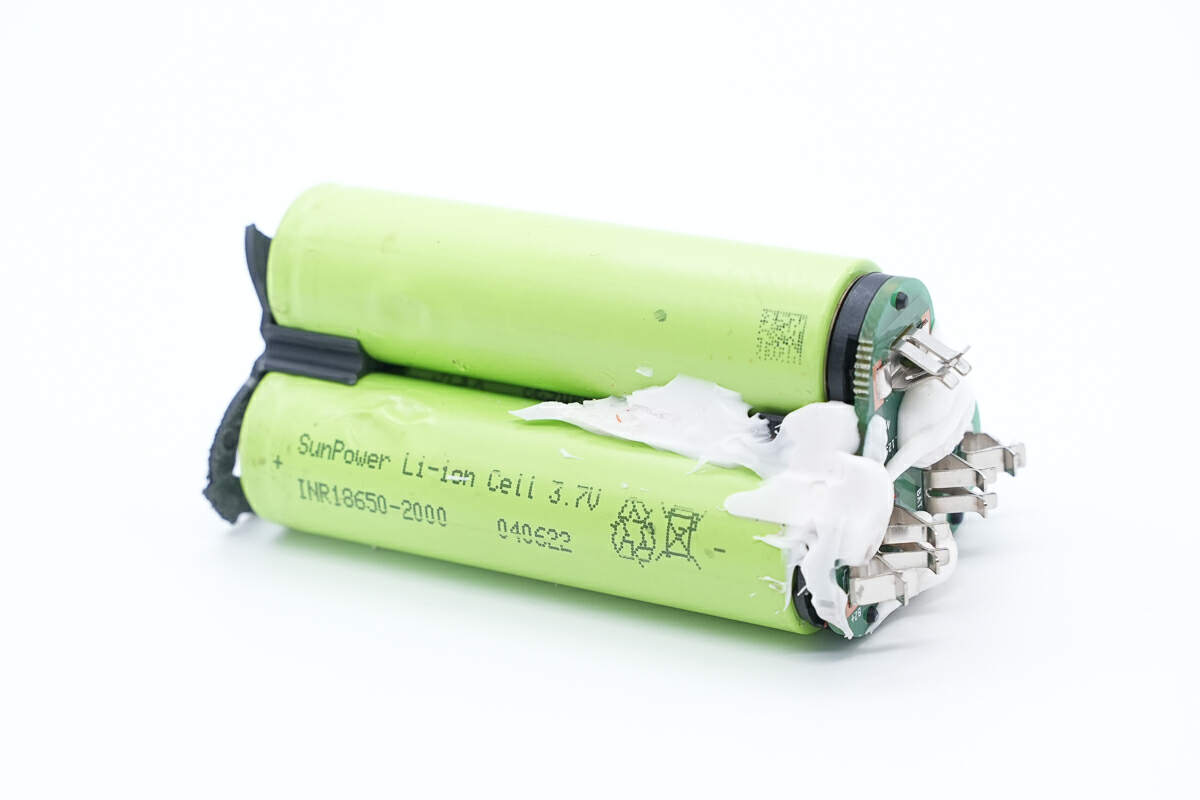

电池组整体面貌一览。

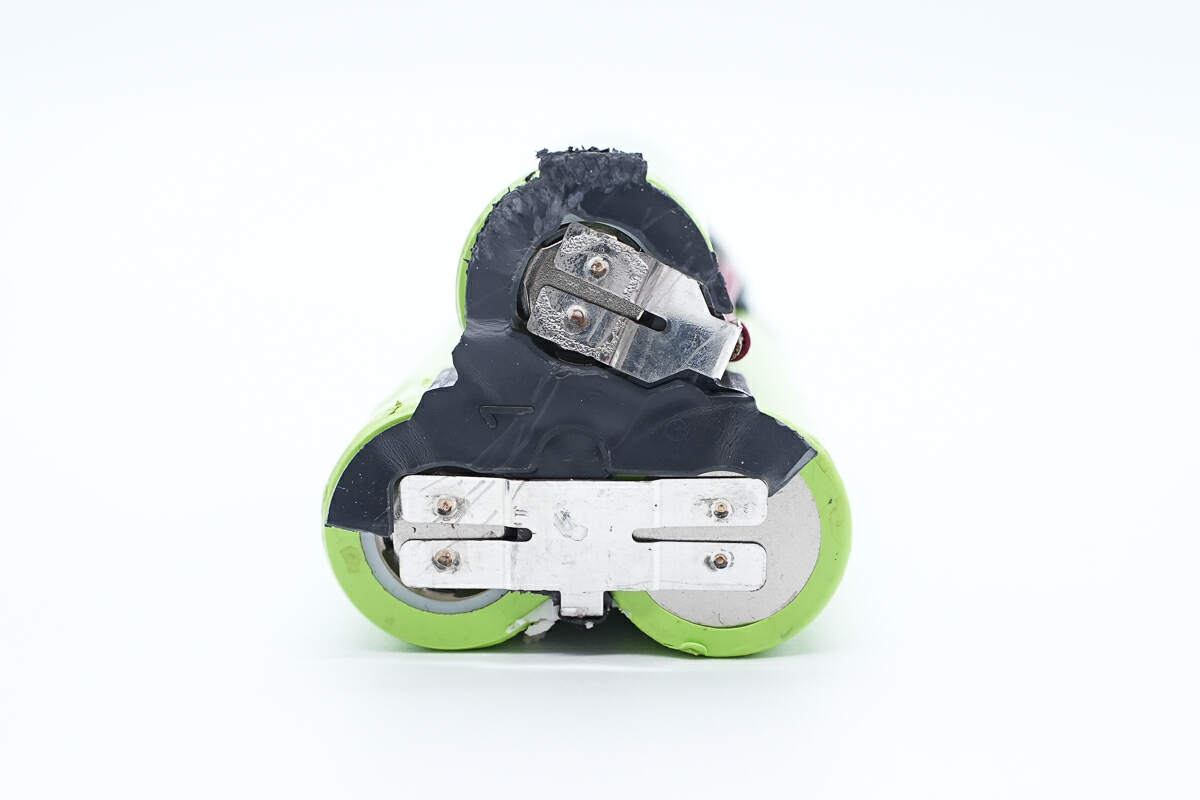

电池组底部一览，极耳用镍片点焊连接，通过连接结构，可知电池组由3节电芯串联而成。

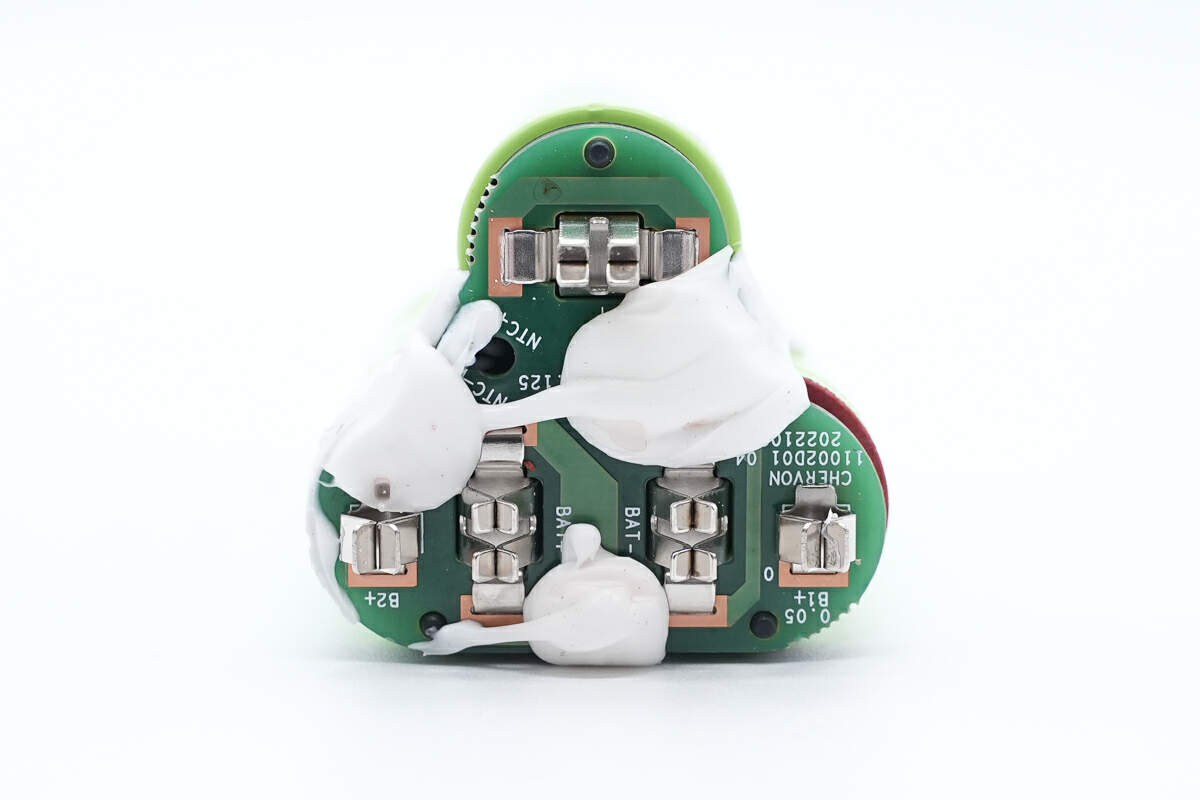

电池组顶部焊接保护板，保护板上为电动工具插头母座，周边打胶加固。

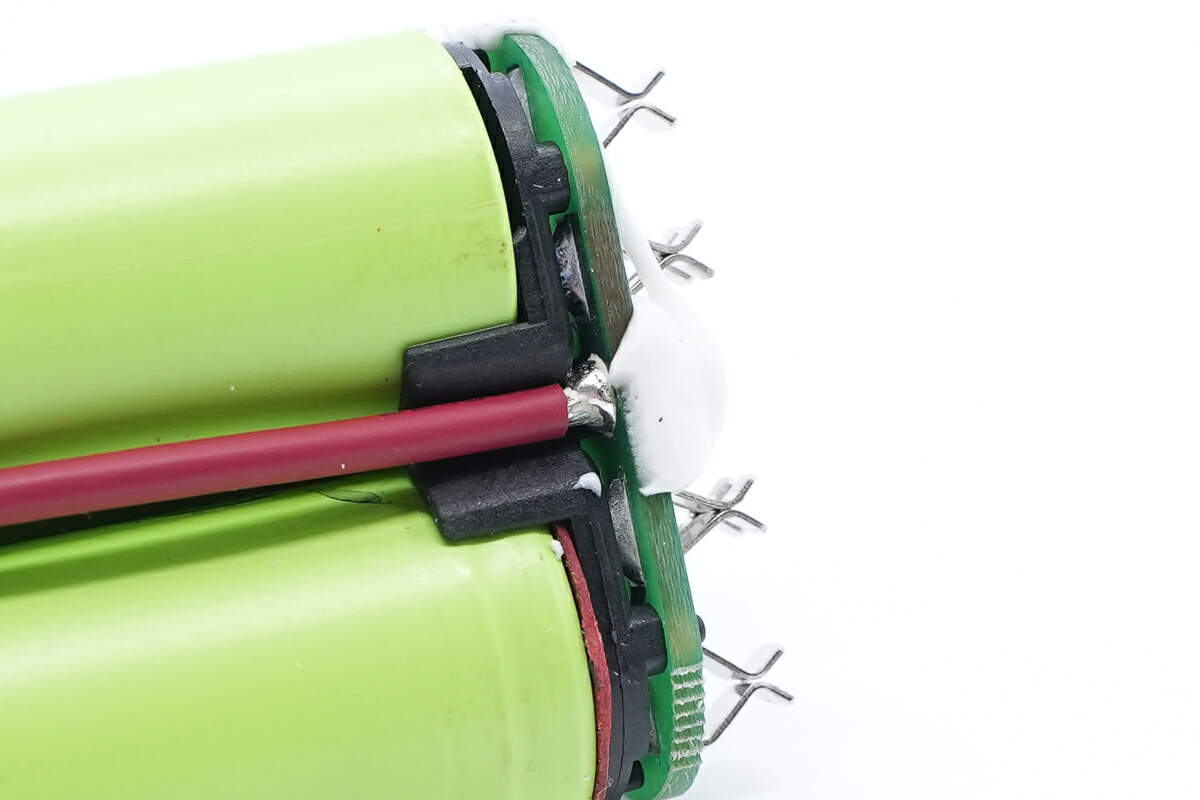

输出导线在电池保护板上的焊点特写。

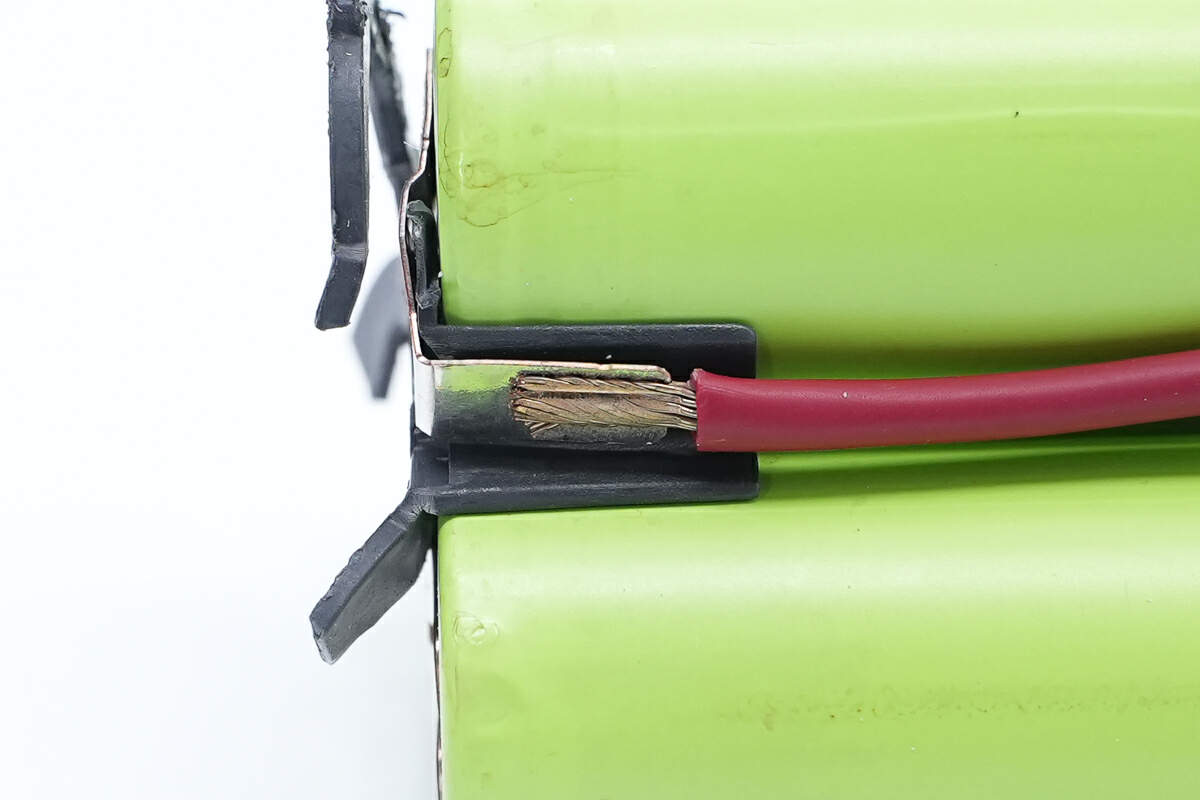

另一侧导线与连接极耳的镍片焊点特写。

拆下保护板，分离出三节电池。

电芯喷码特写，电芯品牌为SunPower长虹三杰，型号INR18650-2000，外披绿色套膜。下面根据规格书了解电芯详情。

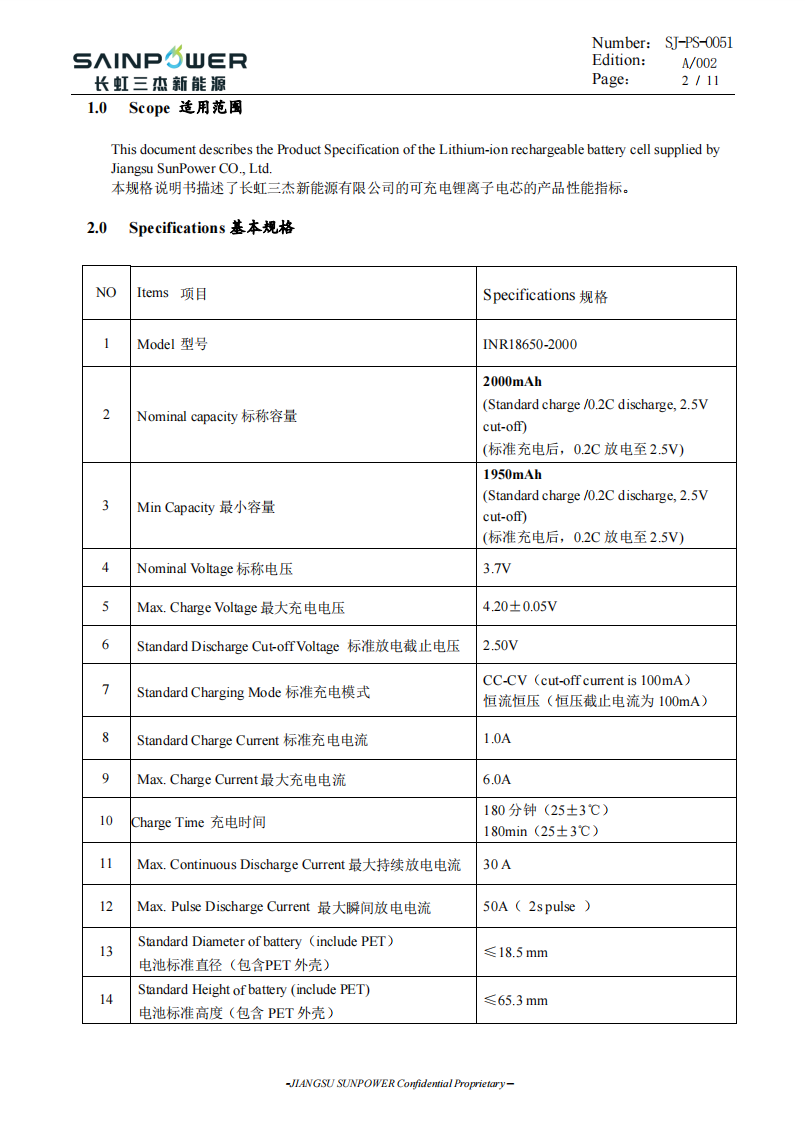

INR18650-2000，标称容量2000mA，标称电压3.7V，充电限制电压4.2V，放电终止电压2.5V，标准充电电流1A，最大充电电流6A，最大放电电流30A，瞬时放电电流50A。

内阻≤18mΩ，重量45g，工作温度-20~75℃，循环寿命达 500次。

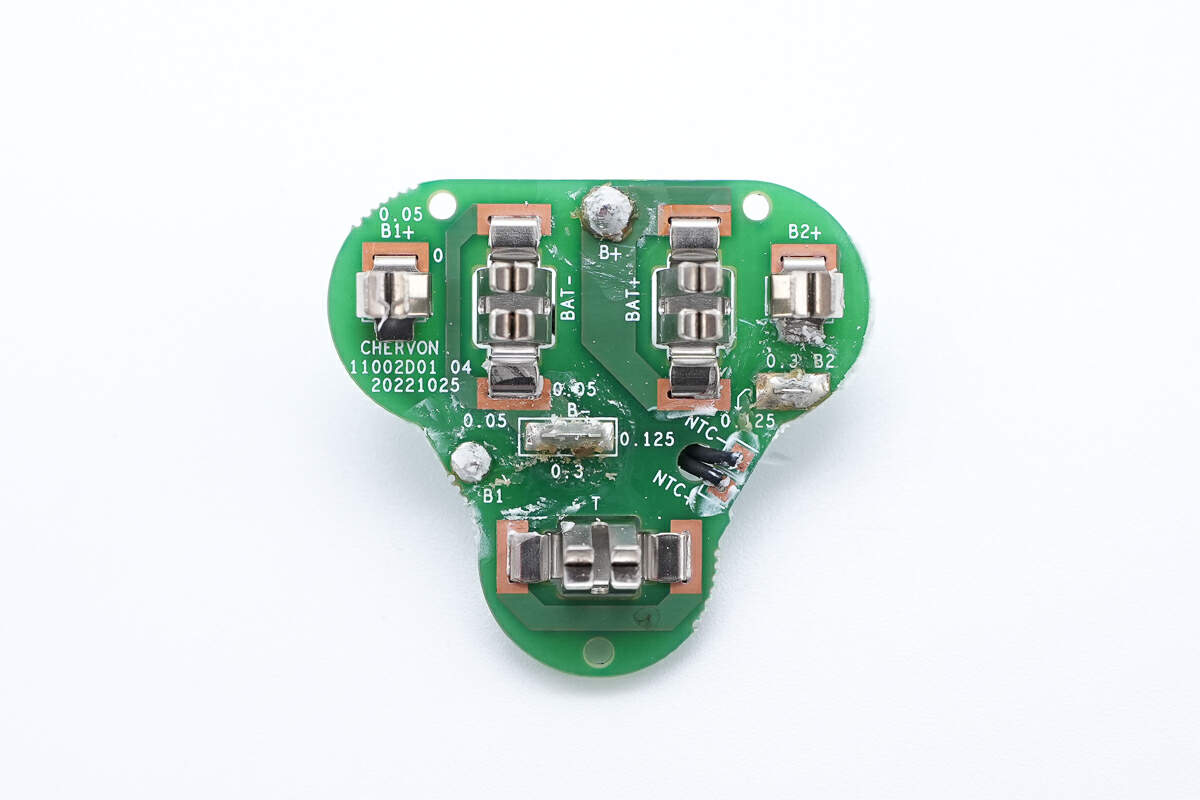

电池保护板正面一览，正面无核心器件，可见构成插座的金属夹片。

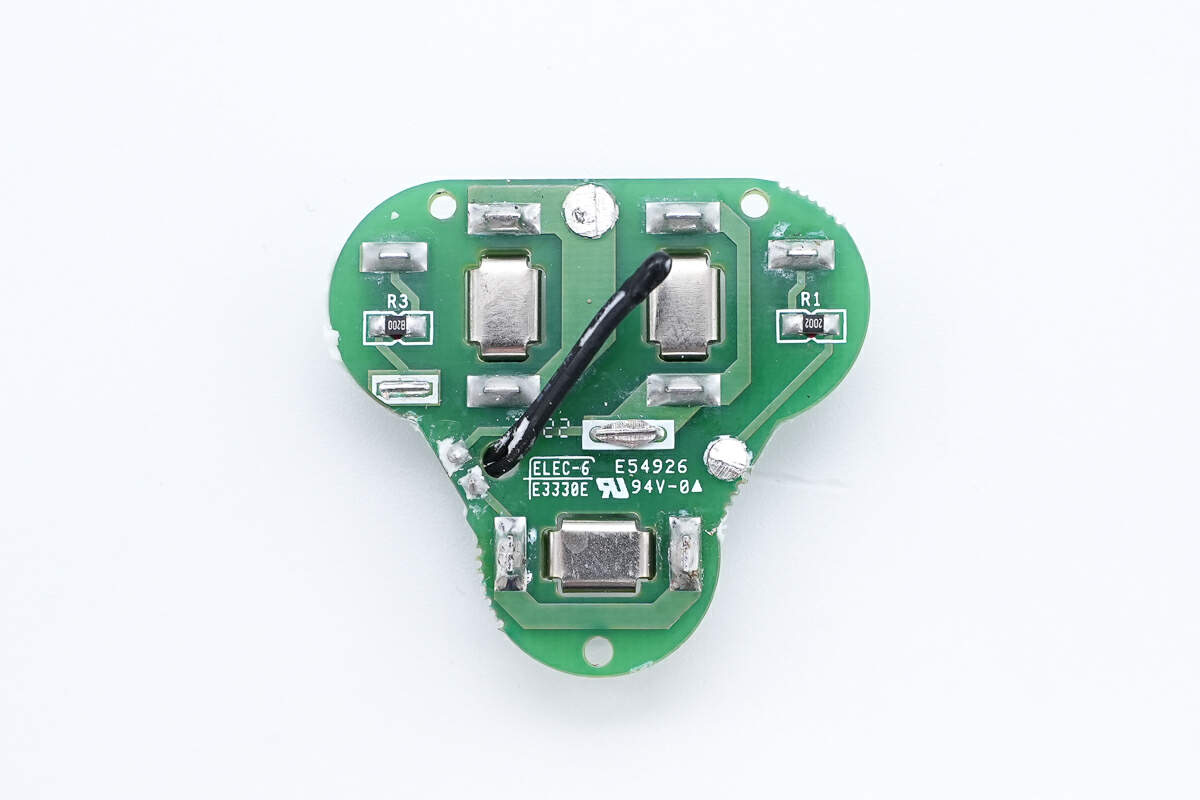

再来看背面，背面可见镍片焊点、一颗NTC热敏电阻以及左右各一颗电阻。

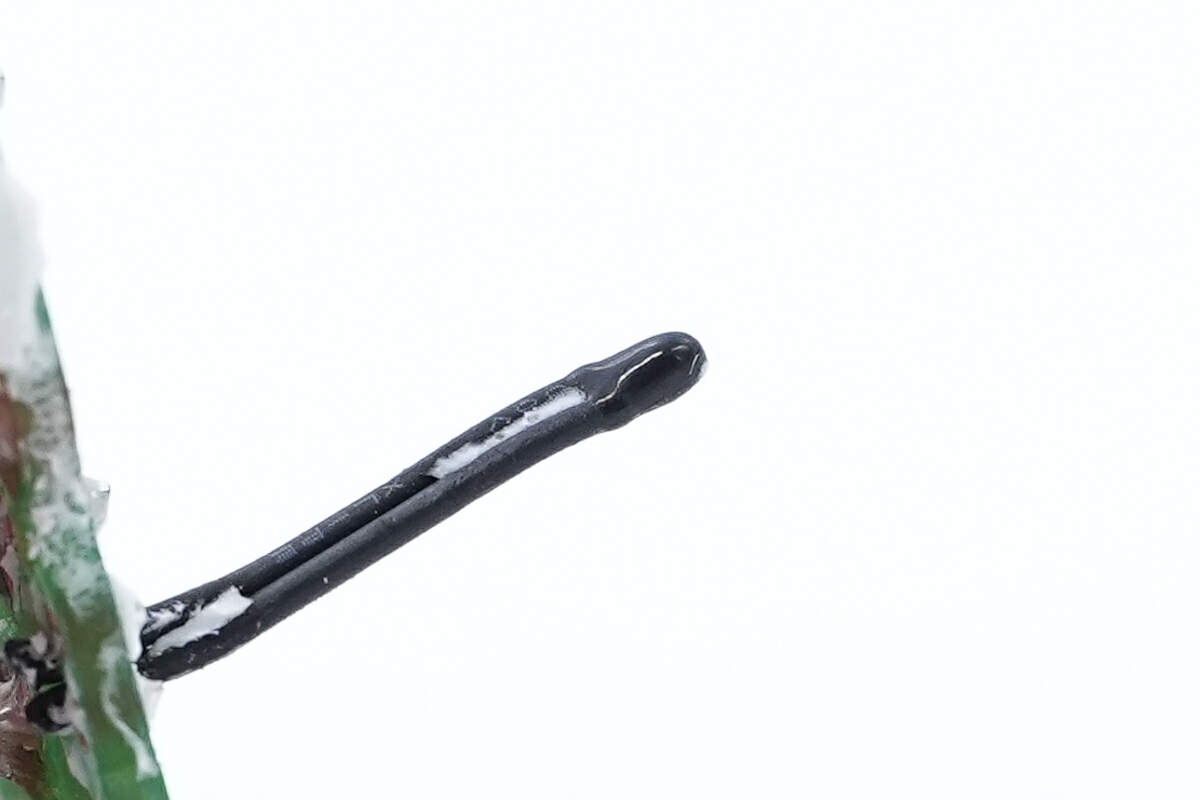

NTC热敏电阻特写，用于电池组温度监测，进行过温保护。

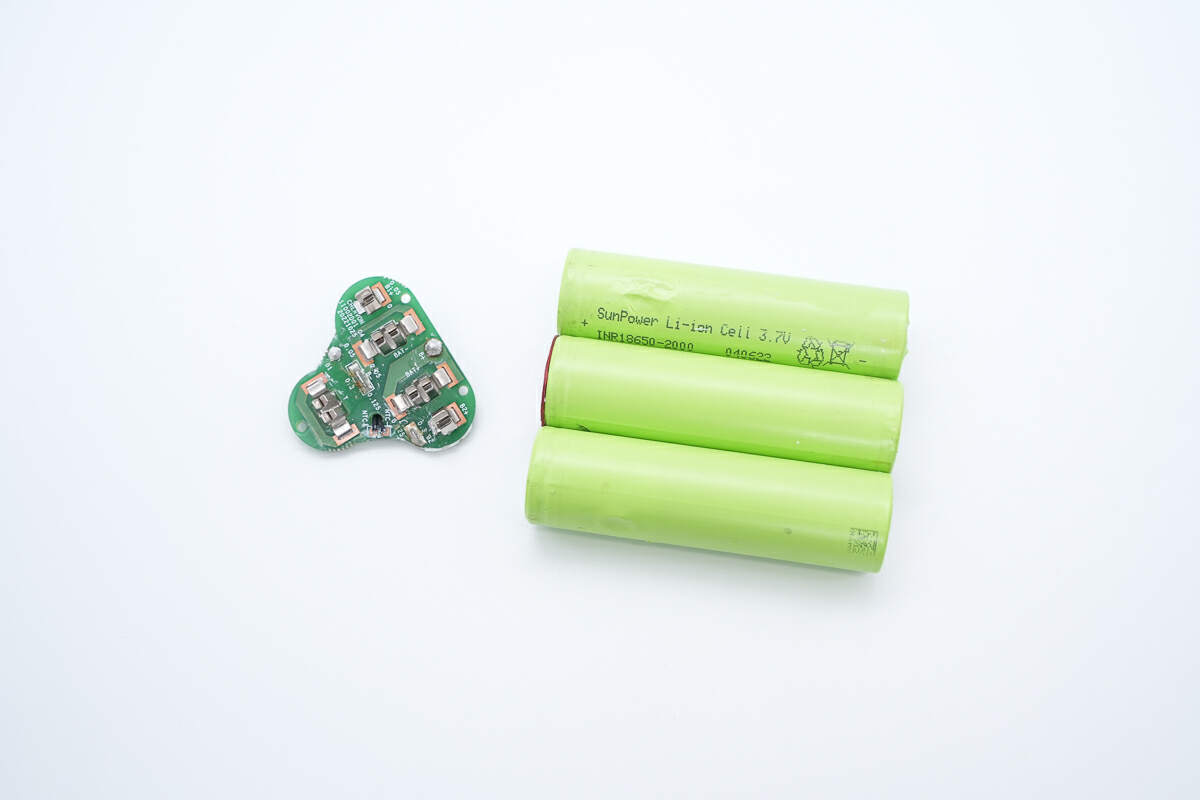

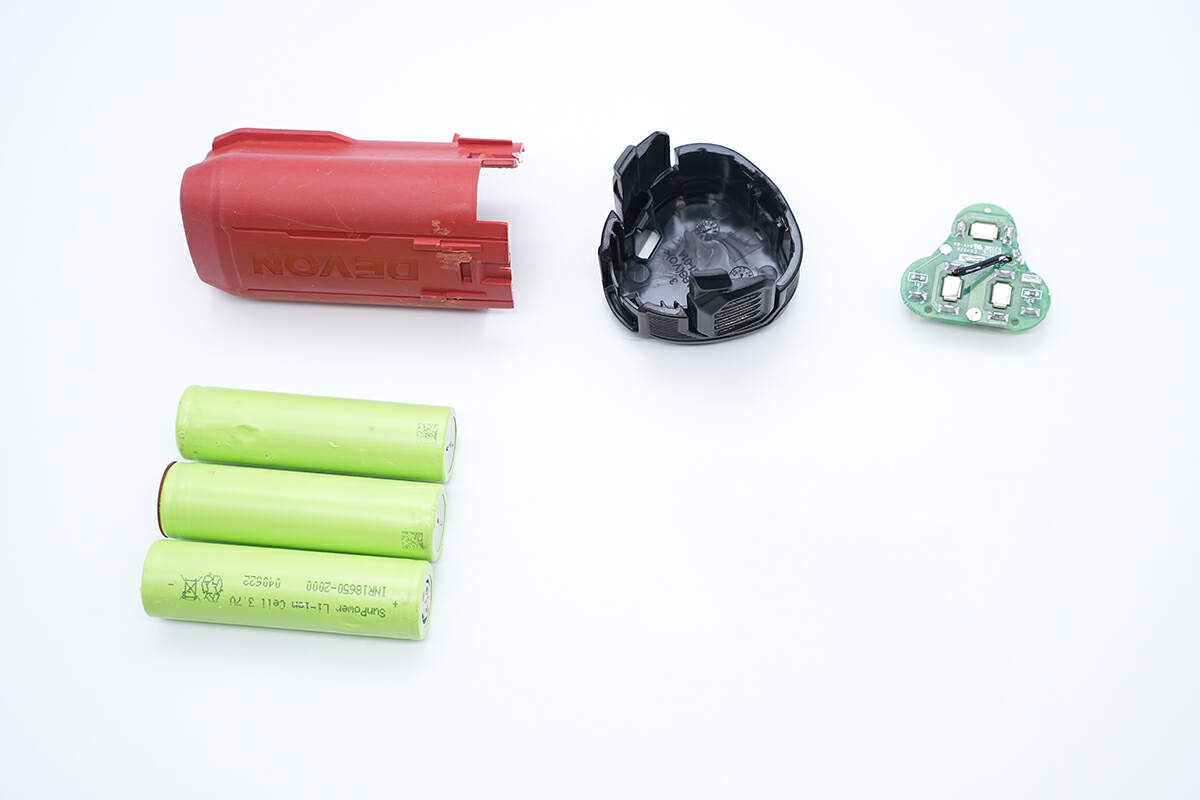

全部拆解完毕，来张全家福。

电池交易网总结

这款大有锂电充电电池包采用经典黑红撞色，外观为短柱状。标称容量2000mAh，能提供12V的最大工作电压，顶部为大有电动工具适配插座，可连接大有的低中压电动工具，使用方便。

其内置长虹三杰INR18650-2000动力电池组，由3支电芯串联而成，电池组用黑色抗冲支架保护固定，底座贴泡棉缓冲保护，内部导线连接处、电池组接触面多处打胶，保护措施到位。
