前言
锂电池因其高能量密度、长循环寿命和环保性，在高性能充电宝和电动工具领域得到了广泛应用，近期电池交易网从电动工具电池包中拆解出了一款三星INR18650-15M，这是一款专为高功率应用设计的锂离子电芯，具有1500mAh的标称容量和23A的最大连续放电电流，采用镍锰锂（INR）化学成分，适用于电动工具、高性能充电宝等需要高电流输出的设备，下面就要一起来看看这款电芯的性能如何。
外观介绍

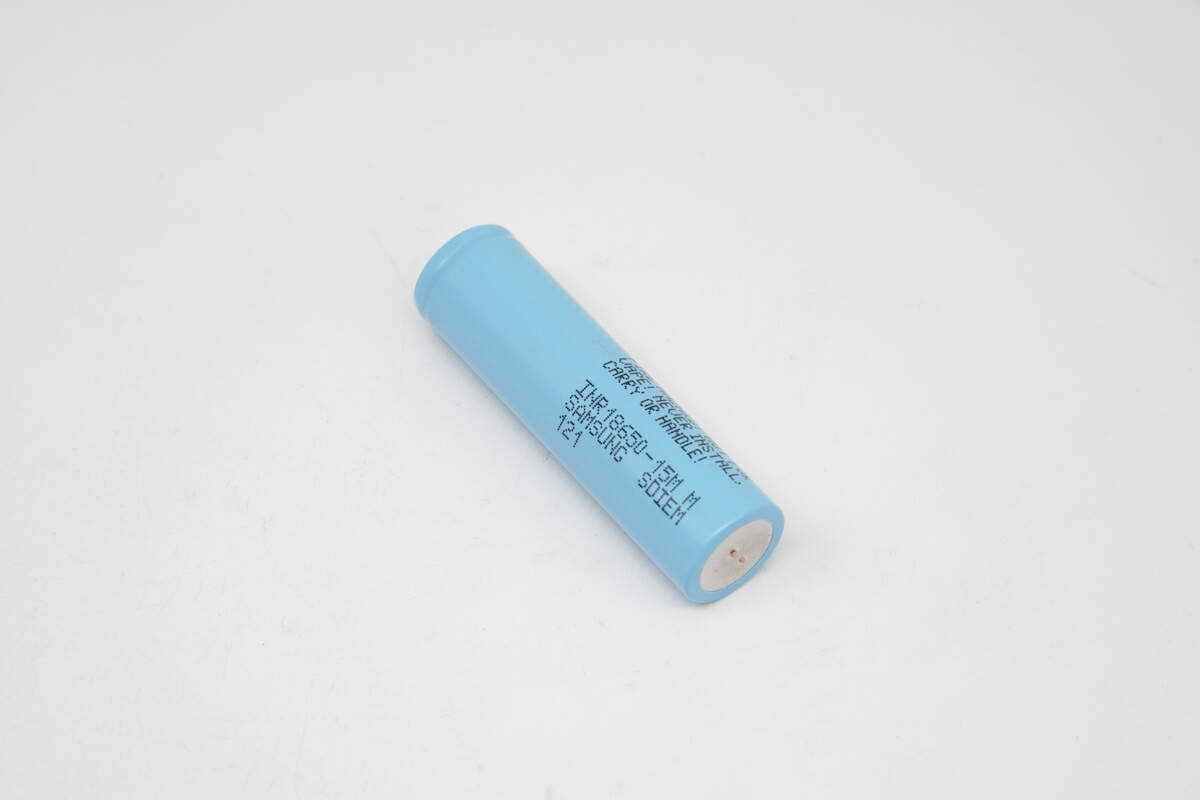

三星INR18650-15M电芯采用蓝色电芯套膜，表面印刻型号、出厂编码、注意事项等丝印。

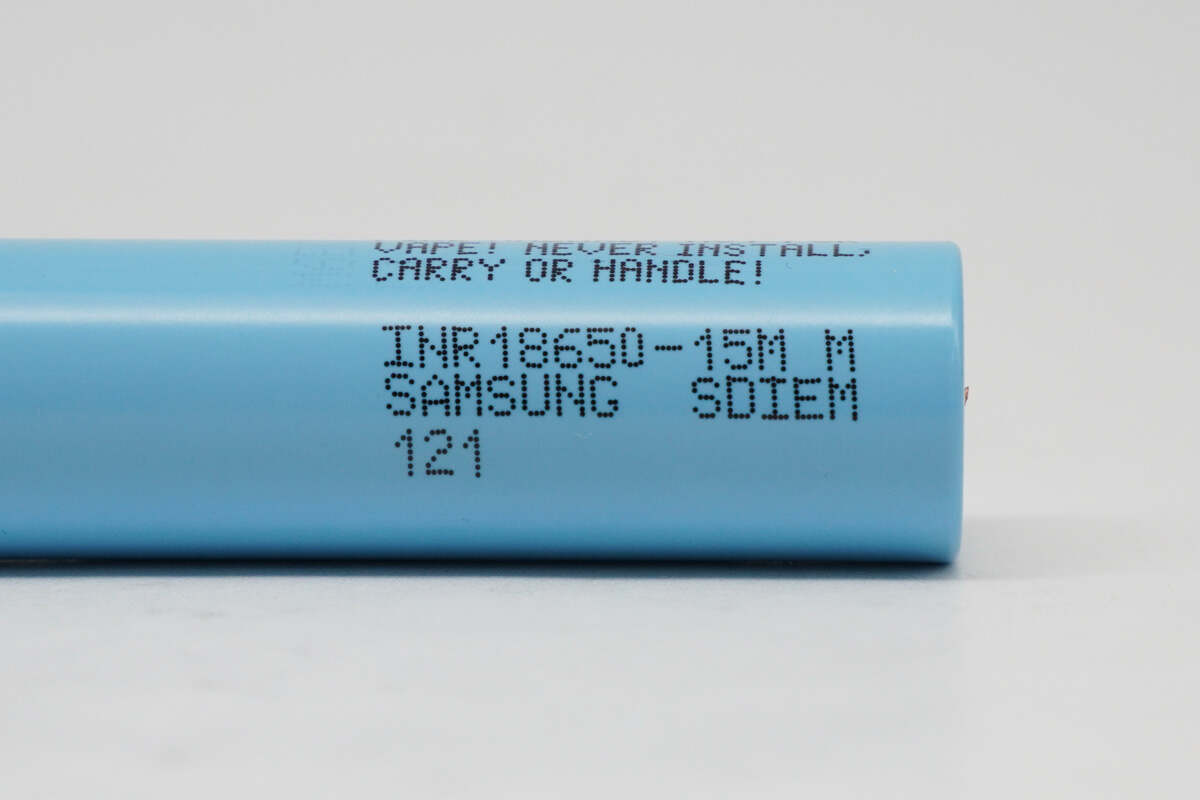

型号：INR18650-15M；制造商：SAMSUNG SDI。
三星INR18650-15M电芯正极盖帽为合金材质，平头设计，顶部可见四泄气孔。

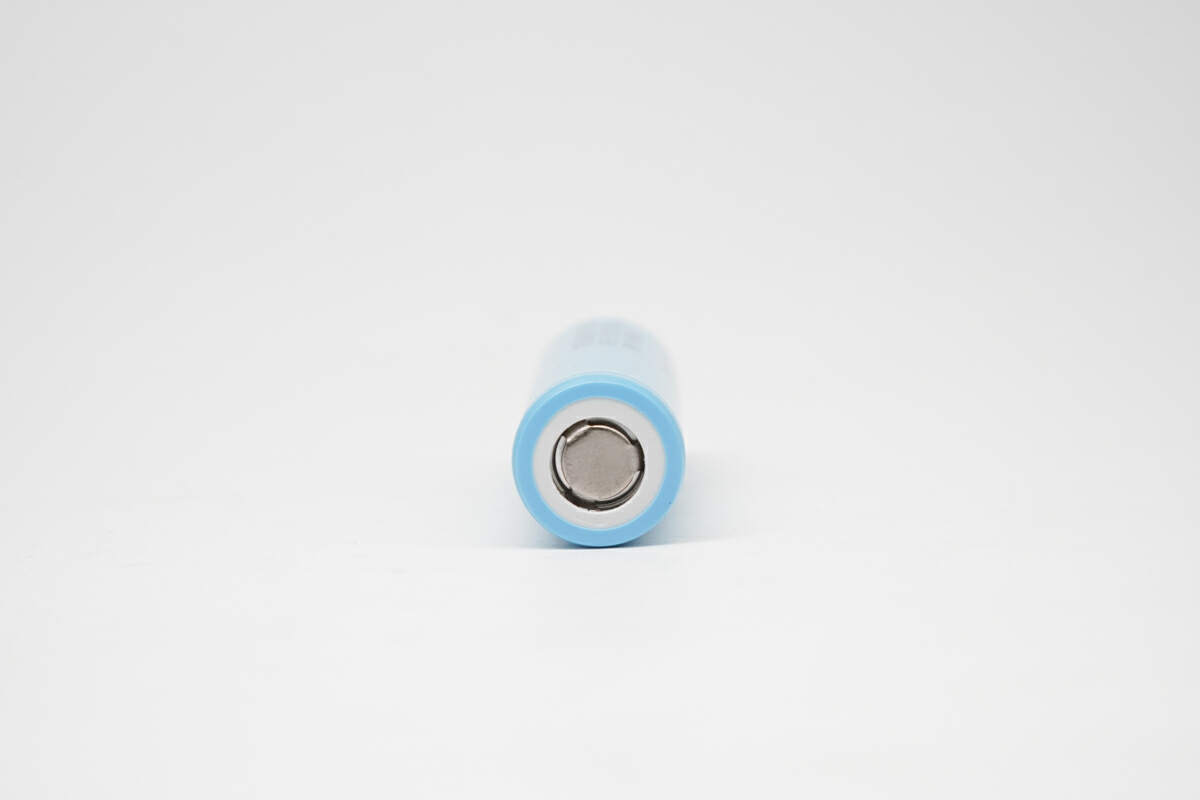

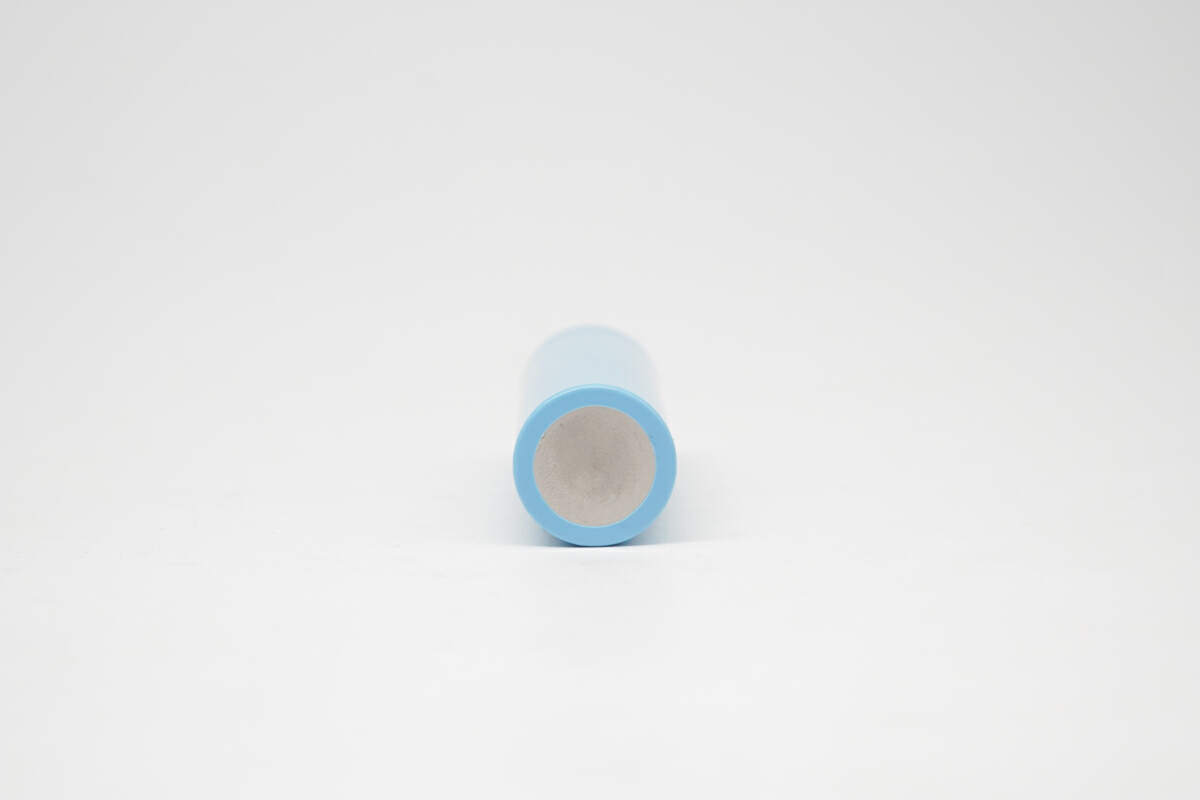

三星INR18650-15M电芯采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

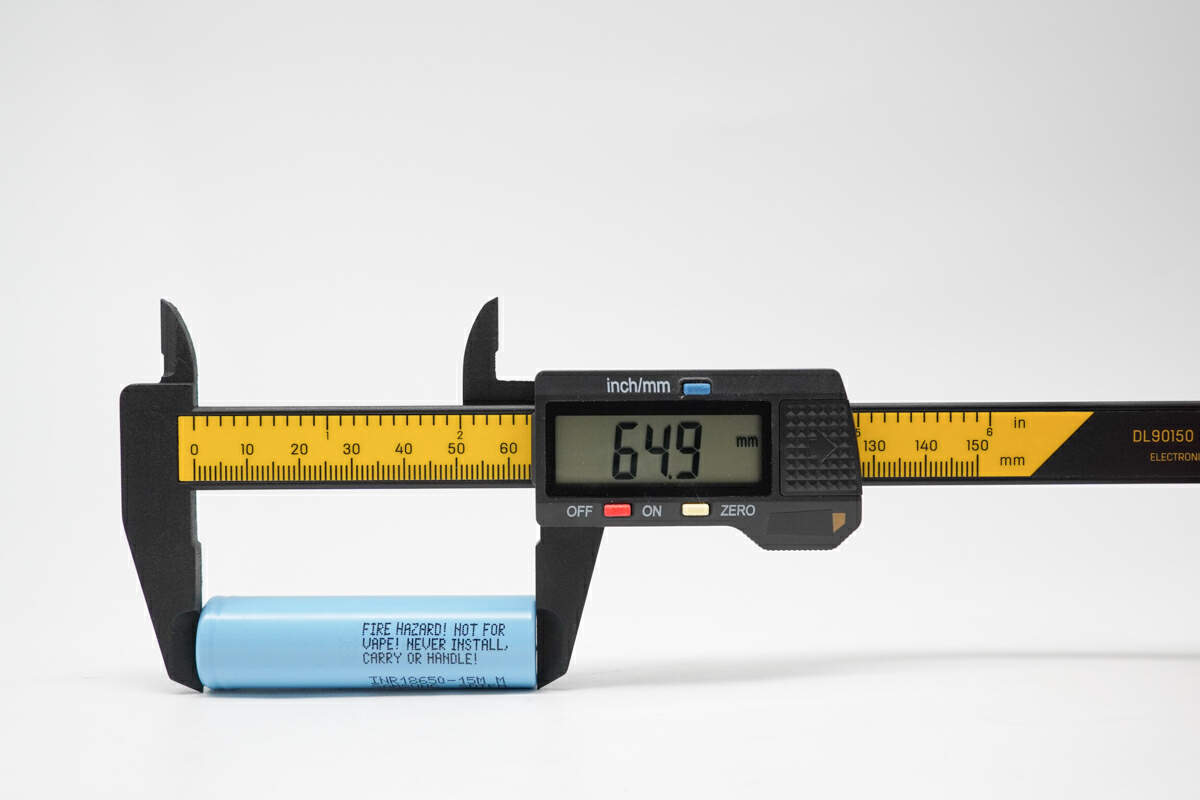

三星INR18650-15M电芯高度约为 64.9mm。

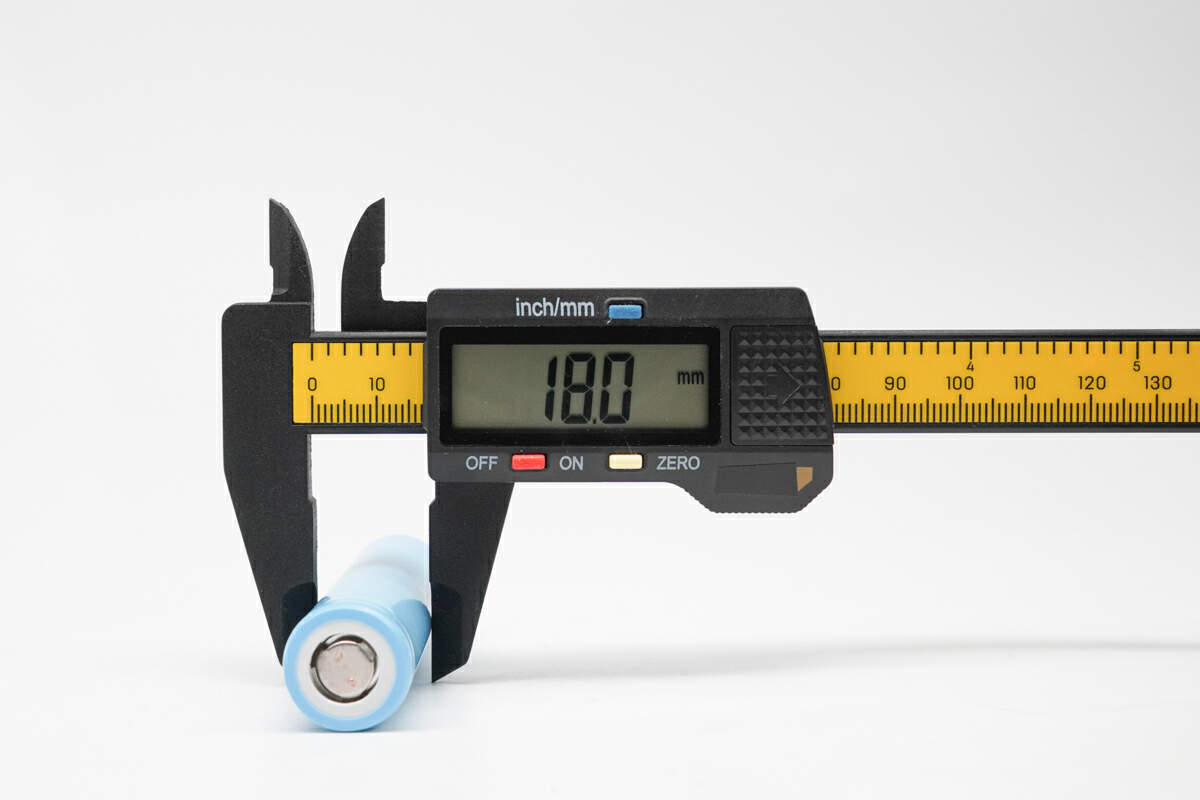

三星INR18650-15M电芯直径约为 18mm。

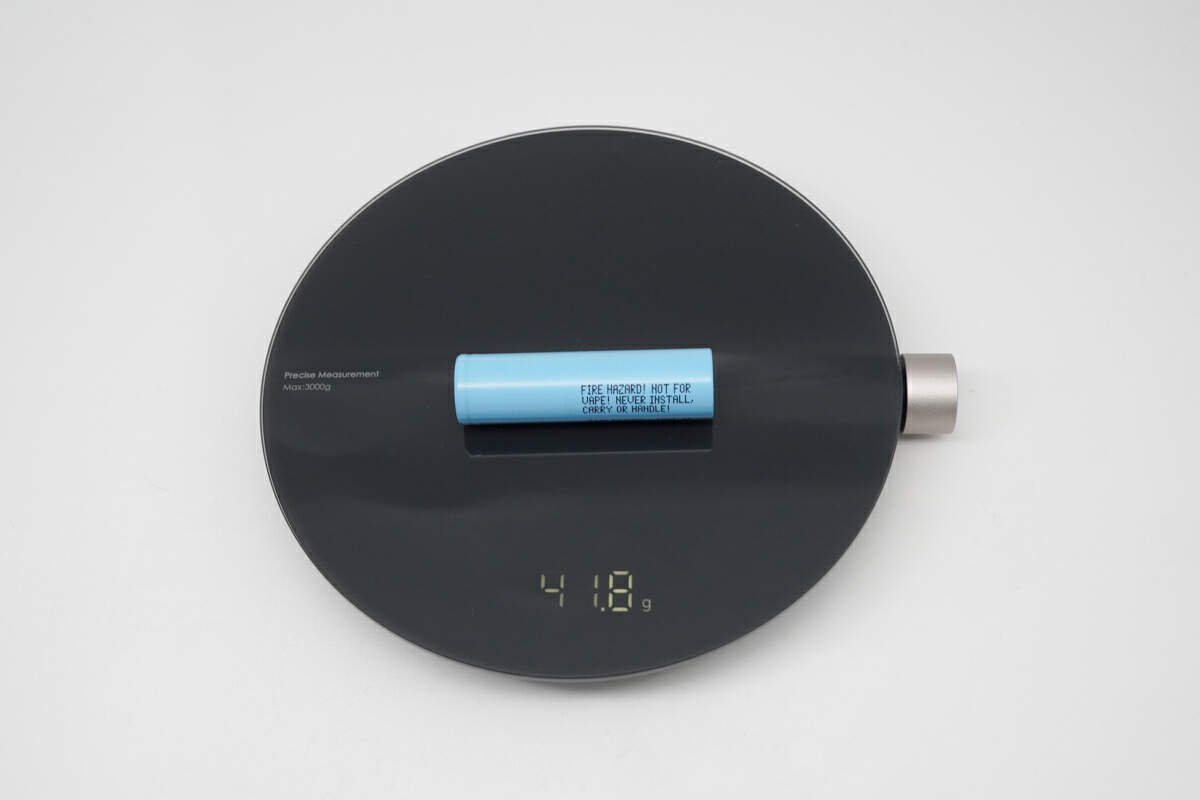

三星INR18650-15M电芯重量约为 41.8g。
规格书介绍
再来看看这款三星INR18650-15M电芯的基础信息。

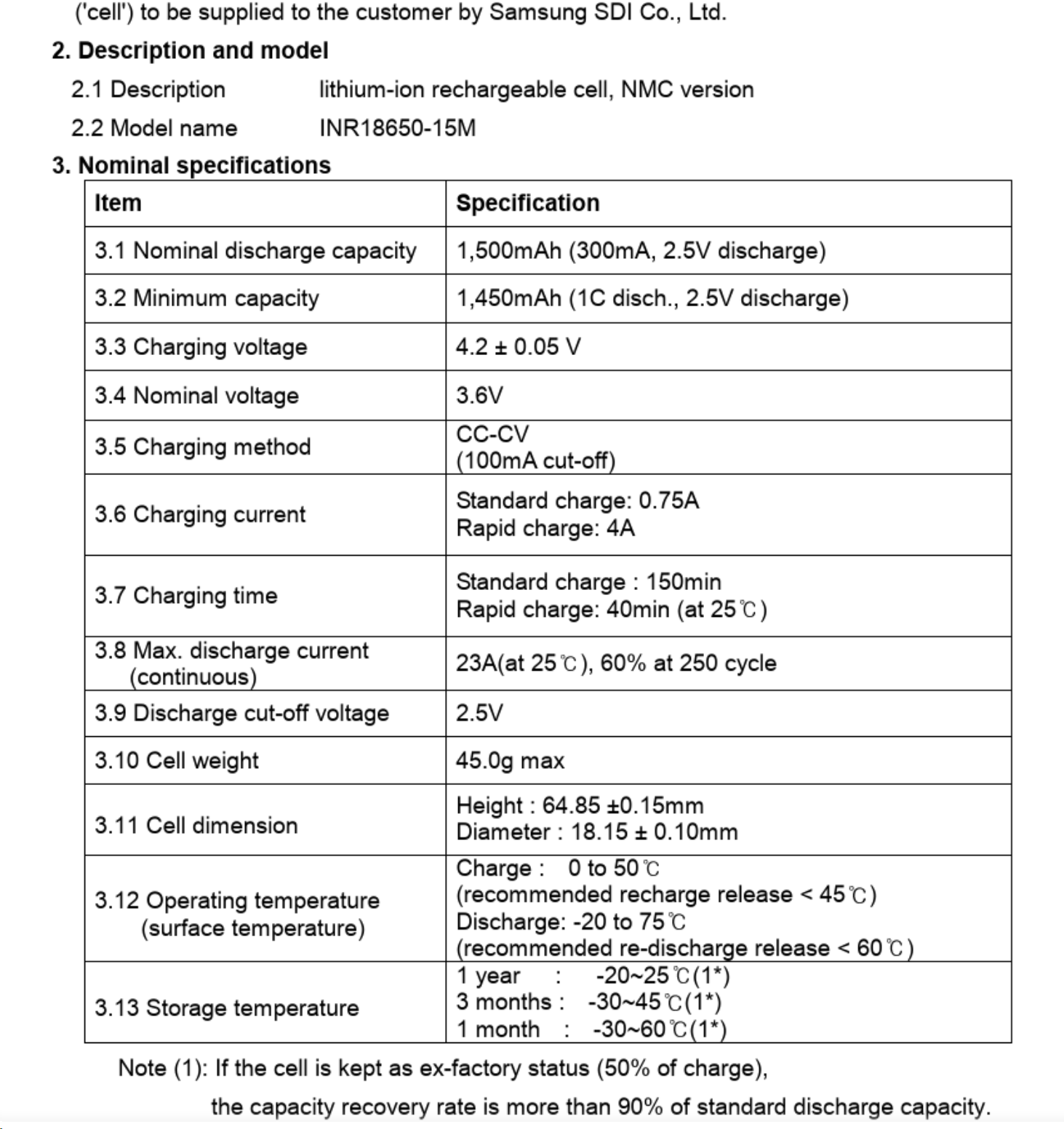

型号：INR18650-15M，标称容量：1500mAh@0.2C，最小容量：1450mAh@1C，充电截止电压：4.2V±0.05V，标称电压：3.6V，充电模式：CC-CV，截止电流：100mA，标准充电电流：0.75A，快充充电电流：4A，标准充电时间：150分钟，快充充电时间：40分钟（25℃），放电截止电压：2.5V。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电，统计其总耗时。
0.2C充电

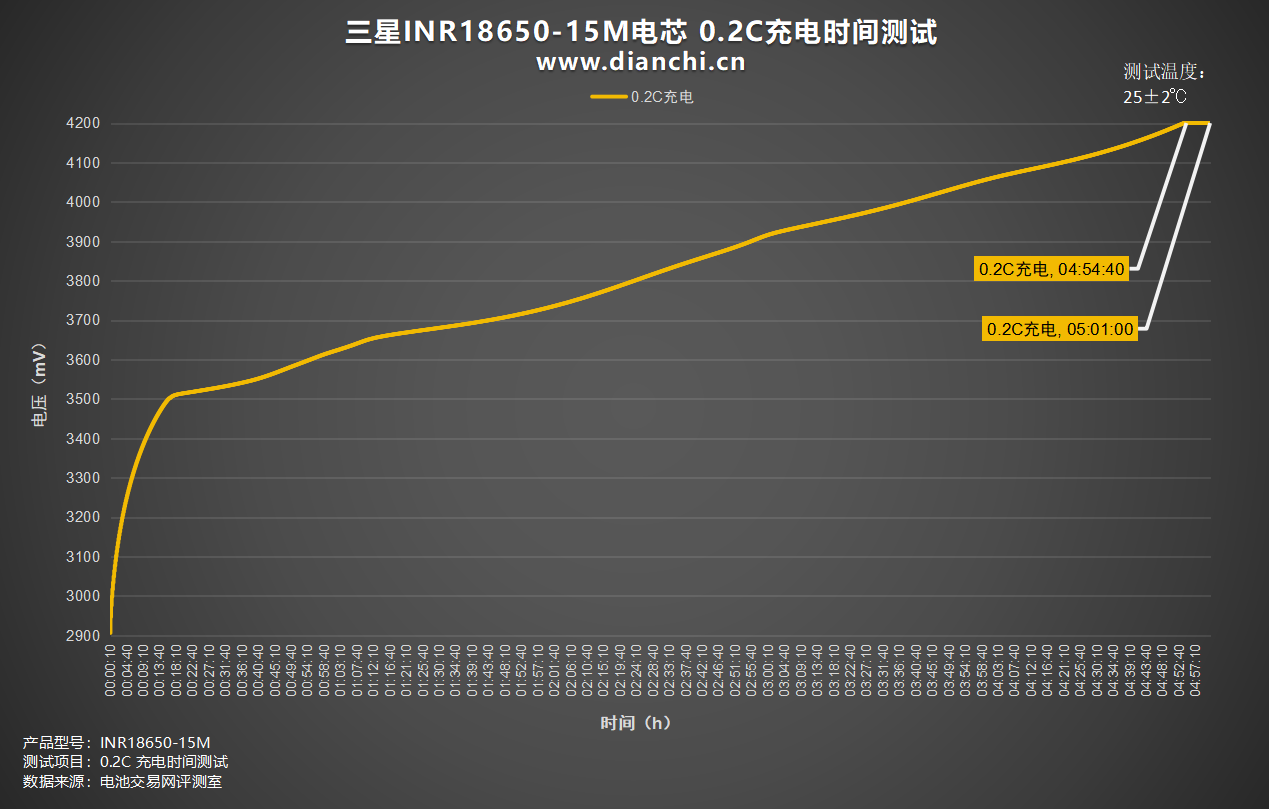

绘制出折线图，设置电流为 300mA，0.2C为三星INR18650-15M电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时54分钟，涓流完全充满时间约为5小时1分钟。

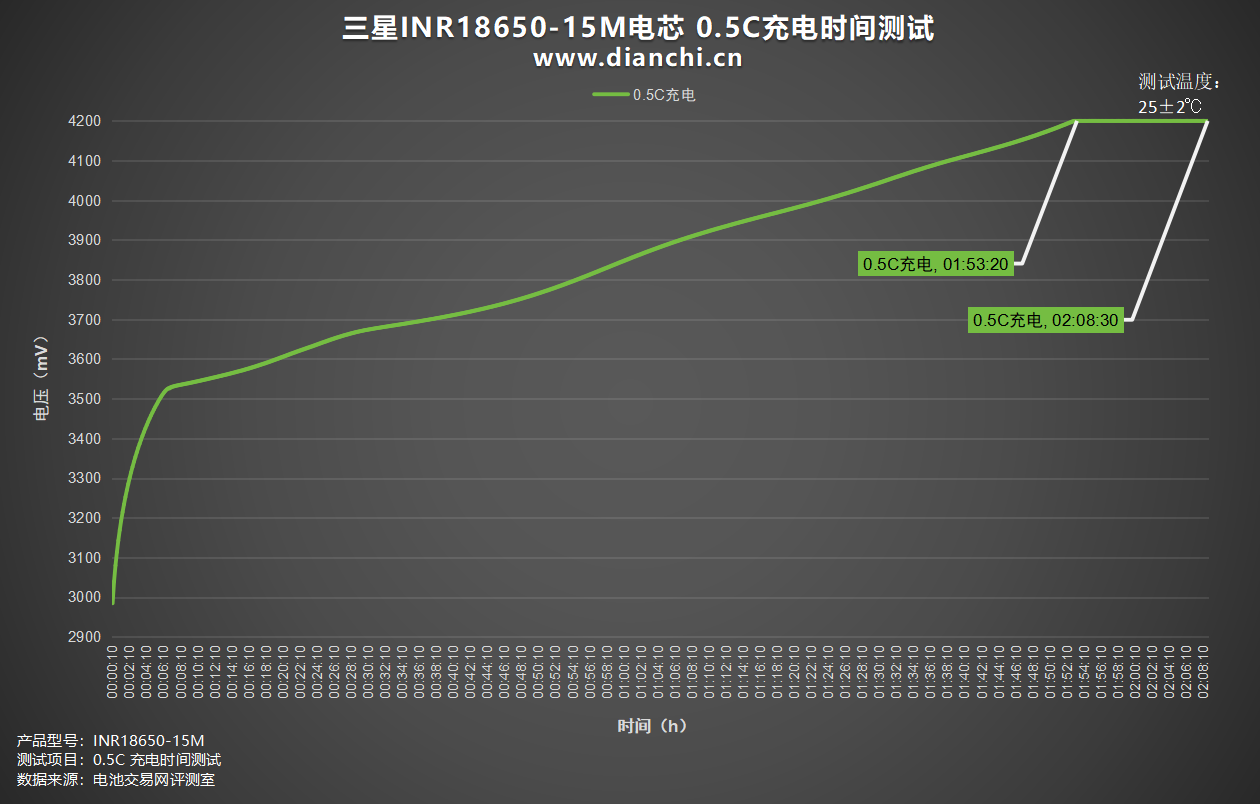

0.5C充电
绘制出折线图，设置电流为 750mA，0.5C为三星INR18650-15M电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时53分钟，涓流完全充满时间约为2小时8分钟。
1C充电

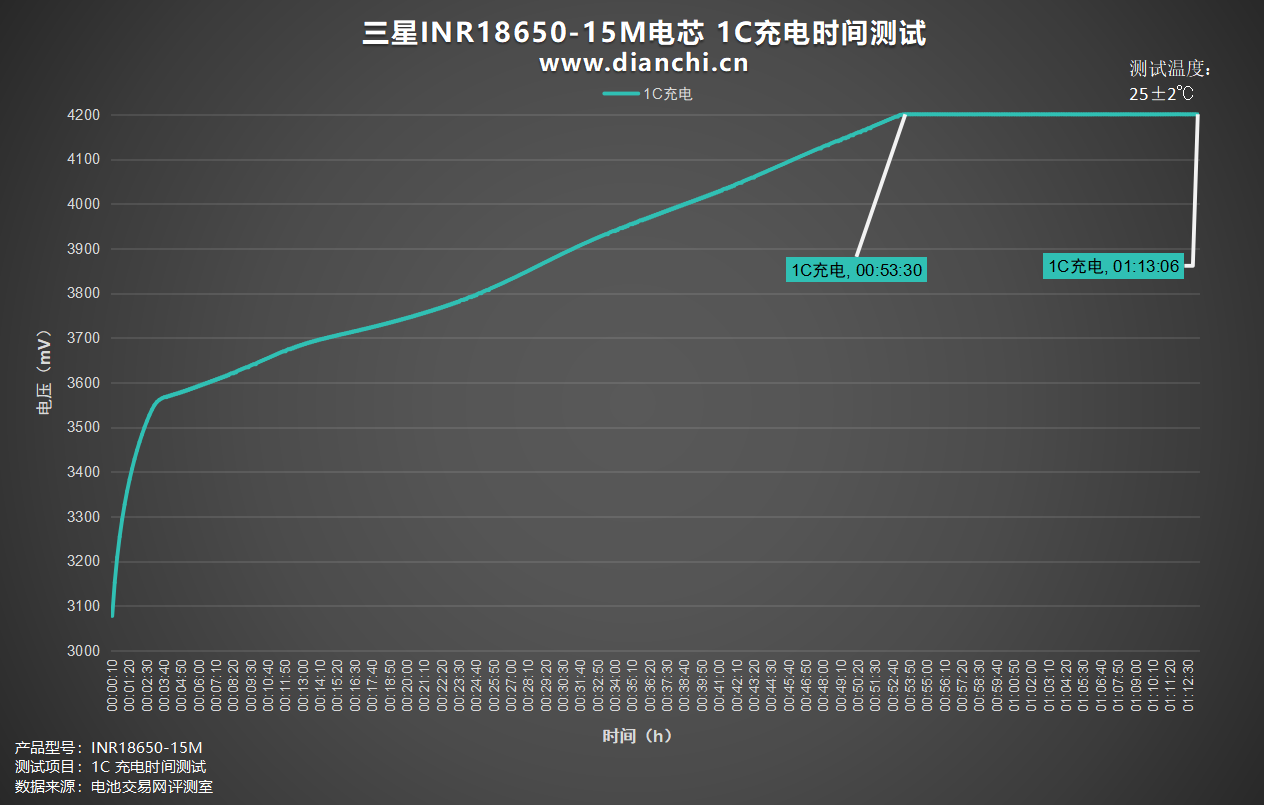

绘制出折线图，设置电流为 1500mA，1C为三星INR18650-15M电芯充电，充电截止电压为 4.2V，充至4.2V时间约为53分钟，涓流完全充满时间约为1小时13分钟。

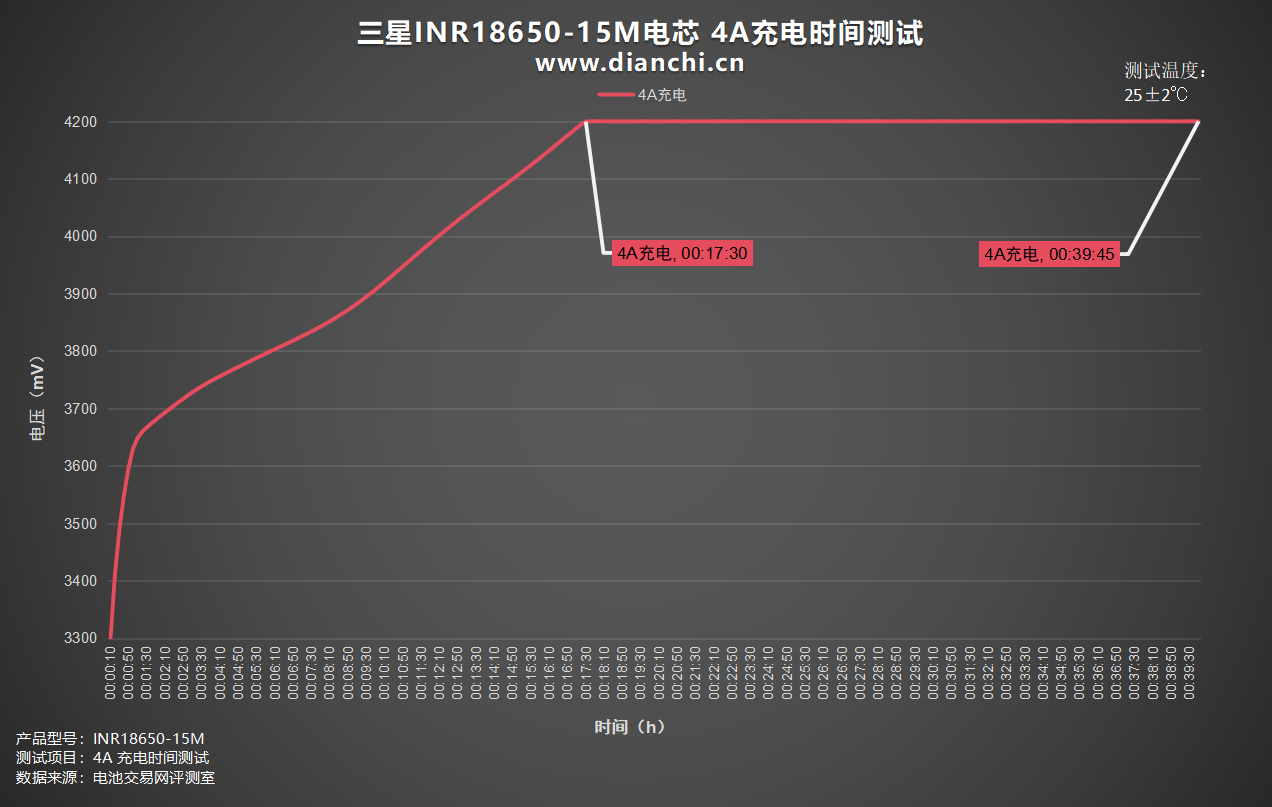

4A充电
绘制出折线图，设置电流为 4000mA，4A为三星INR18650-15M电芯充电，充电截止电压为 4.2V，充至4.2V时间约为17分钟，涓流完全充满时间约为39分钟。

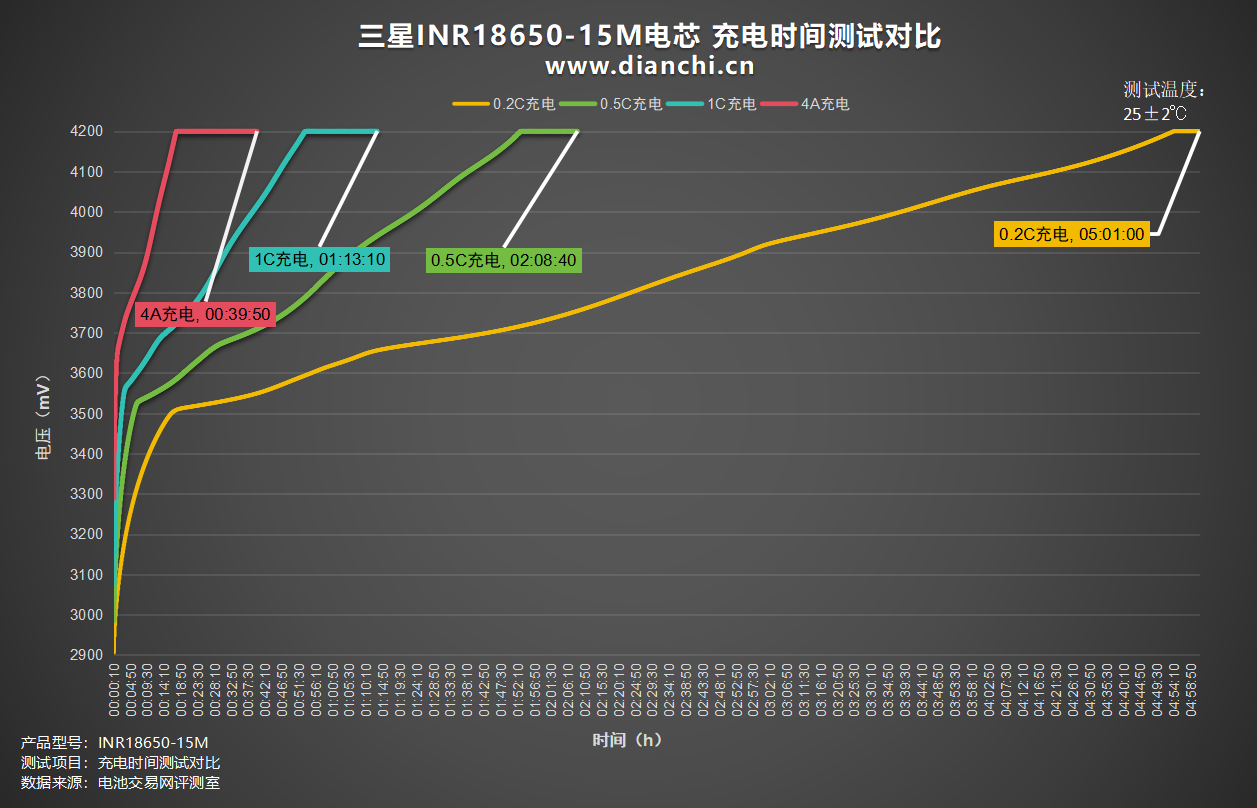

将所测数据绘制处曲线图进行对比，可以看到充电最快的是4A充电，完全充满时间为39分钟，最慢的是0.2C倍率，完全充满时间为5小时1分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

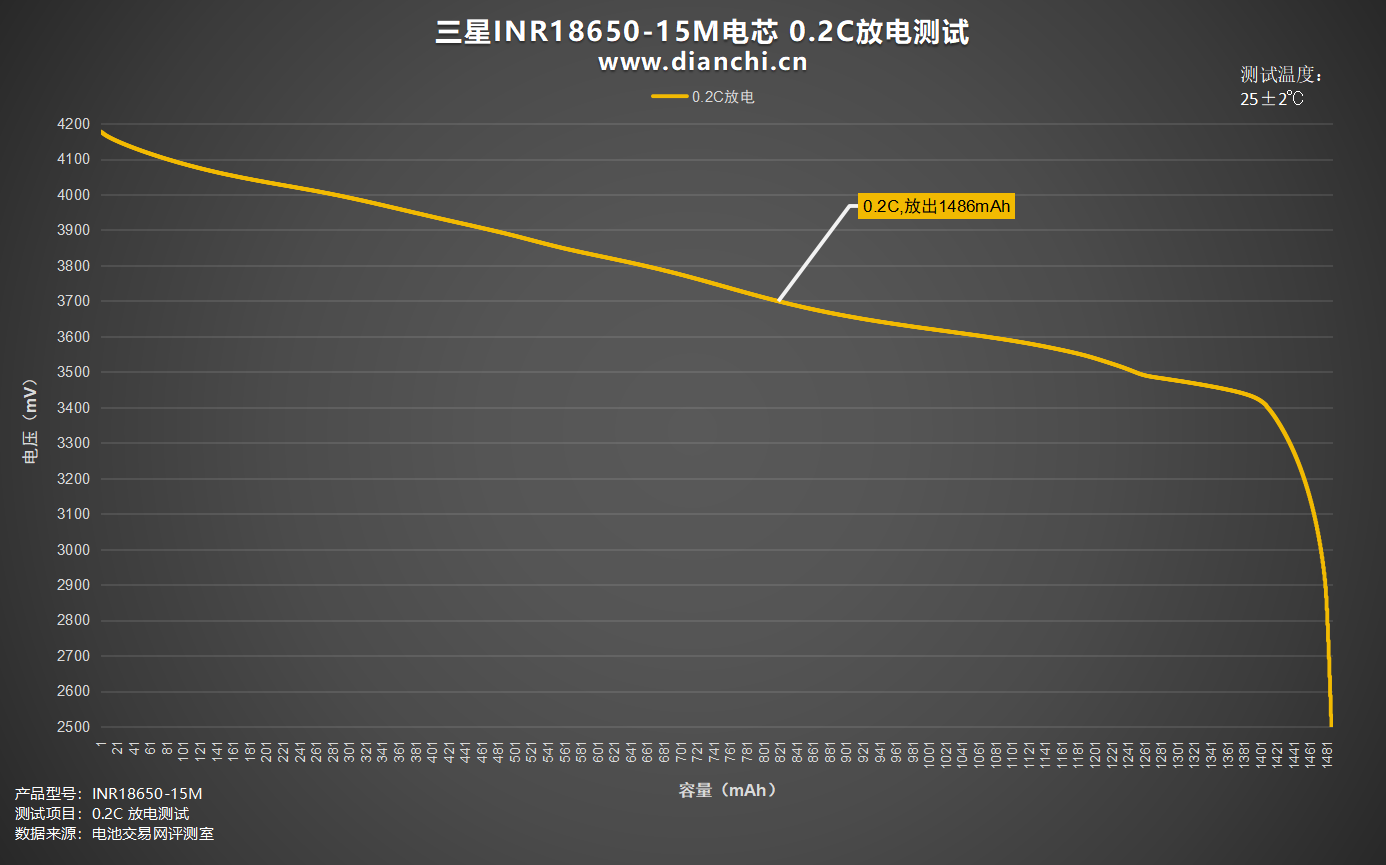

绘制出折线图，设置电流为 300mA，0.2C为三星INR18650-15M电芯放电，均压 3.75V，放到截止电压为 2.5V，耗时约4小时57分钟，放出容量1486mAh，放出能量5.57Wh。
0.5C放电

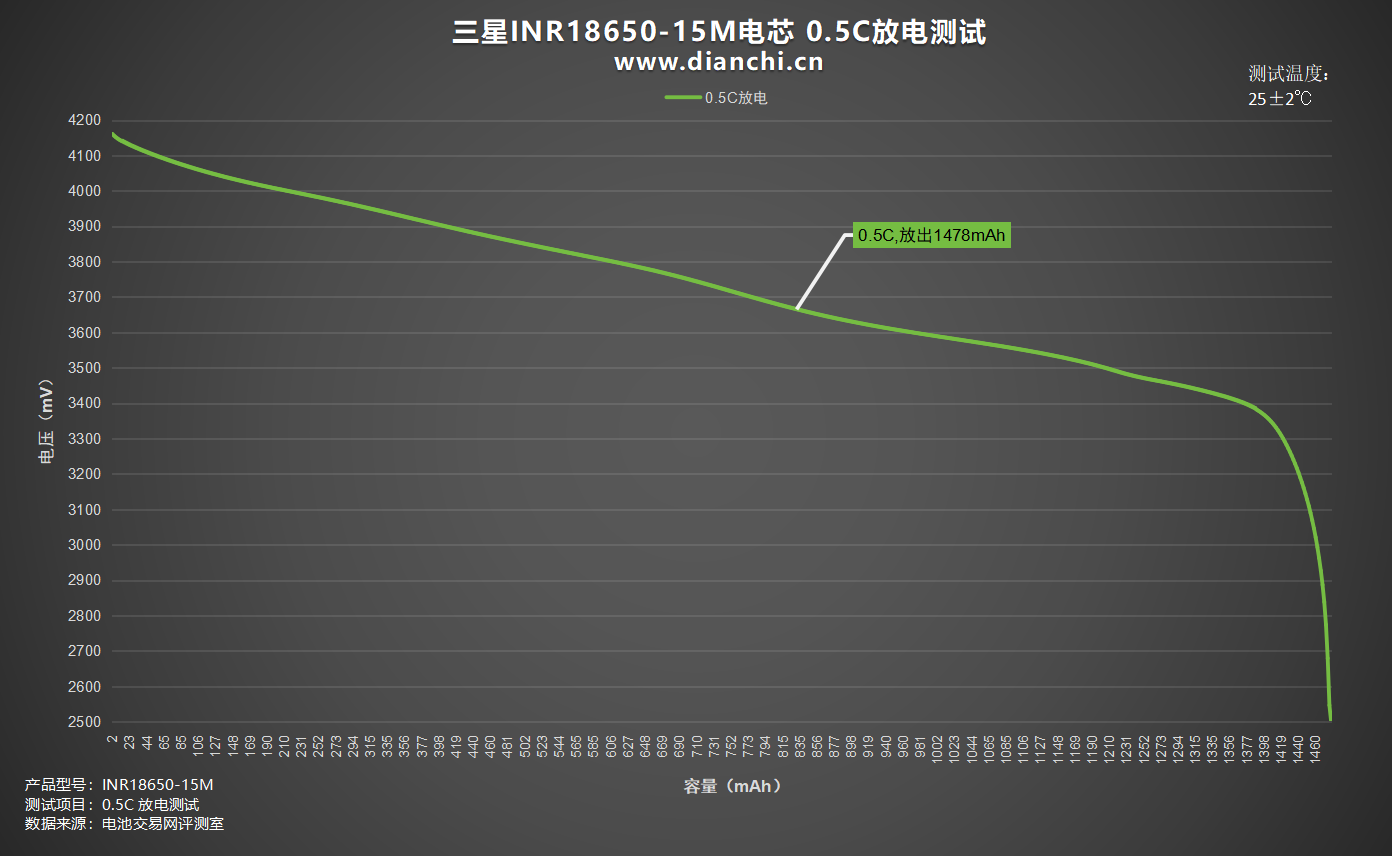

绘制出折线图，设置电流为 750mA，0.5C为三星INR18650-15M电芯放电，均压 3.72V，放到截止电压为 2.5V，耗时约1小时58分钟，放出容量1478mAh，放出能量5.5Wh。
1C放电

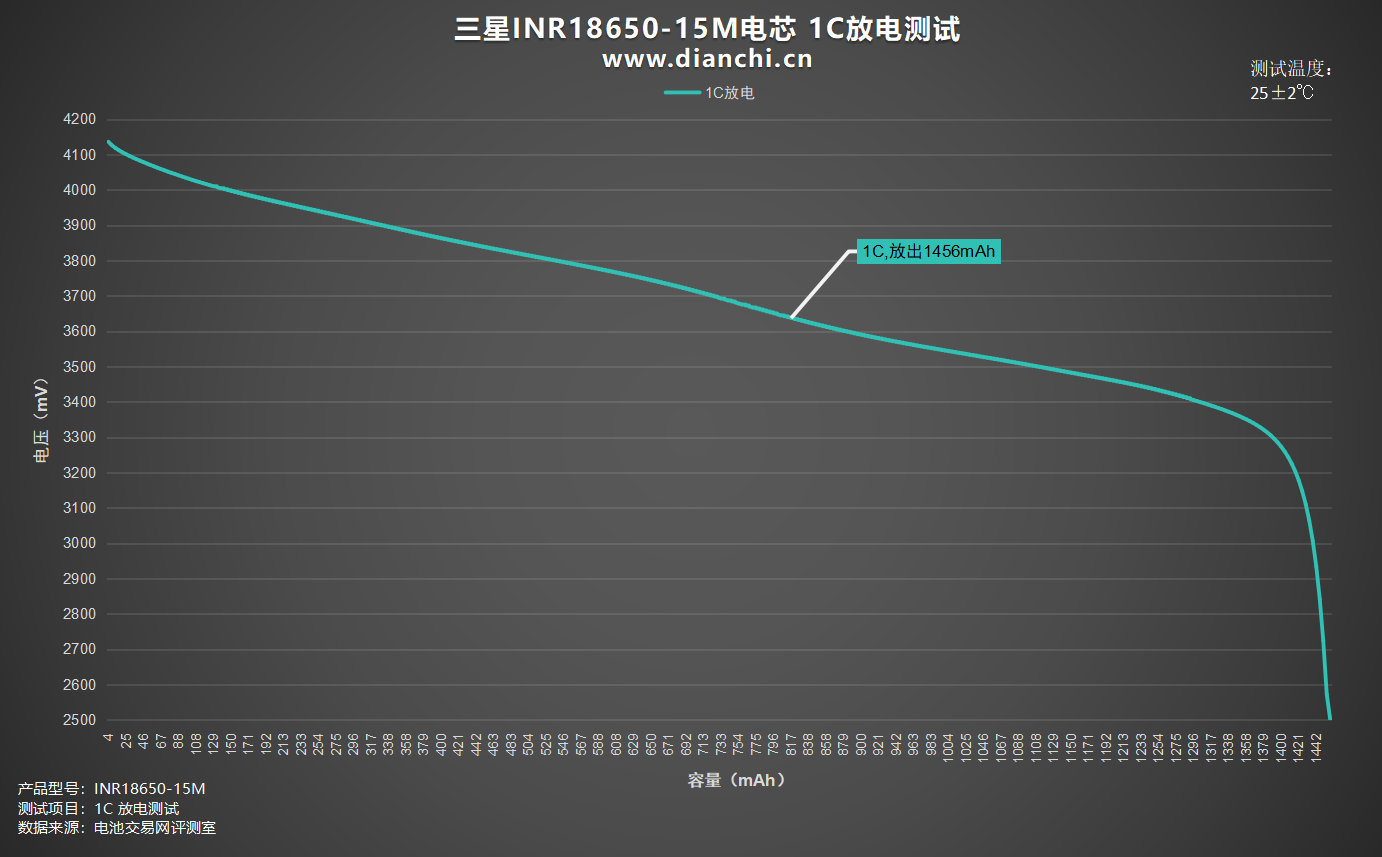

绘制出折线图，设置电流为 1500mA，1C为三星INR18650-15M电芯放电，均压 3.68V，放到截止电压为 2.5V，耗时约58分钟，放出容量1456mAh，放出能量5.36Wh。
3C放电

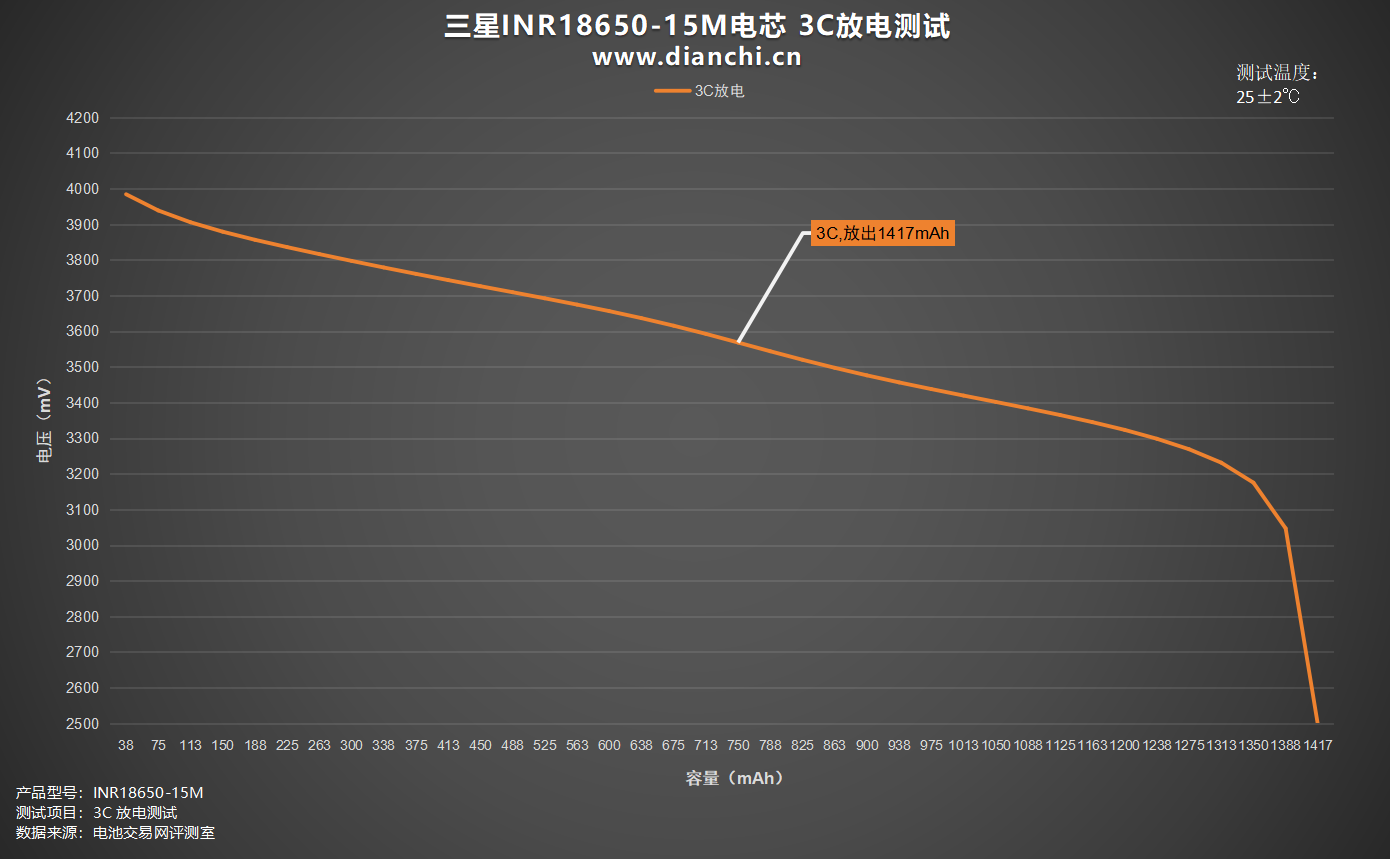

绘制出折线图，设置电流为 4500mA，3C为三星INR18650-15M电芯放电，均压 3.58V，放到截止电压为 2.5V，耗时约19分钟，放出容量1417mAh，放出能量5.07Wh。
5C放电

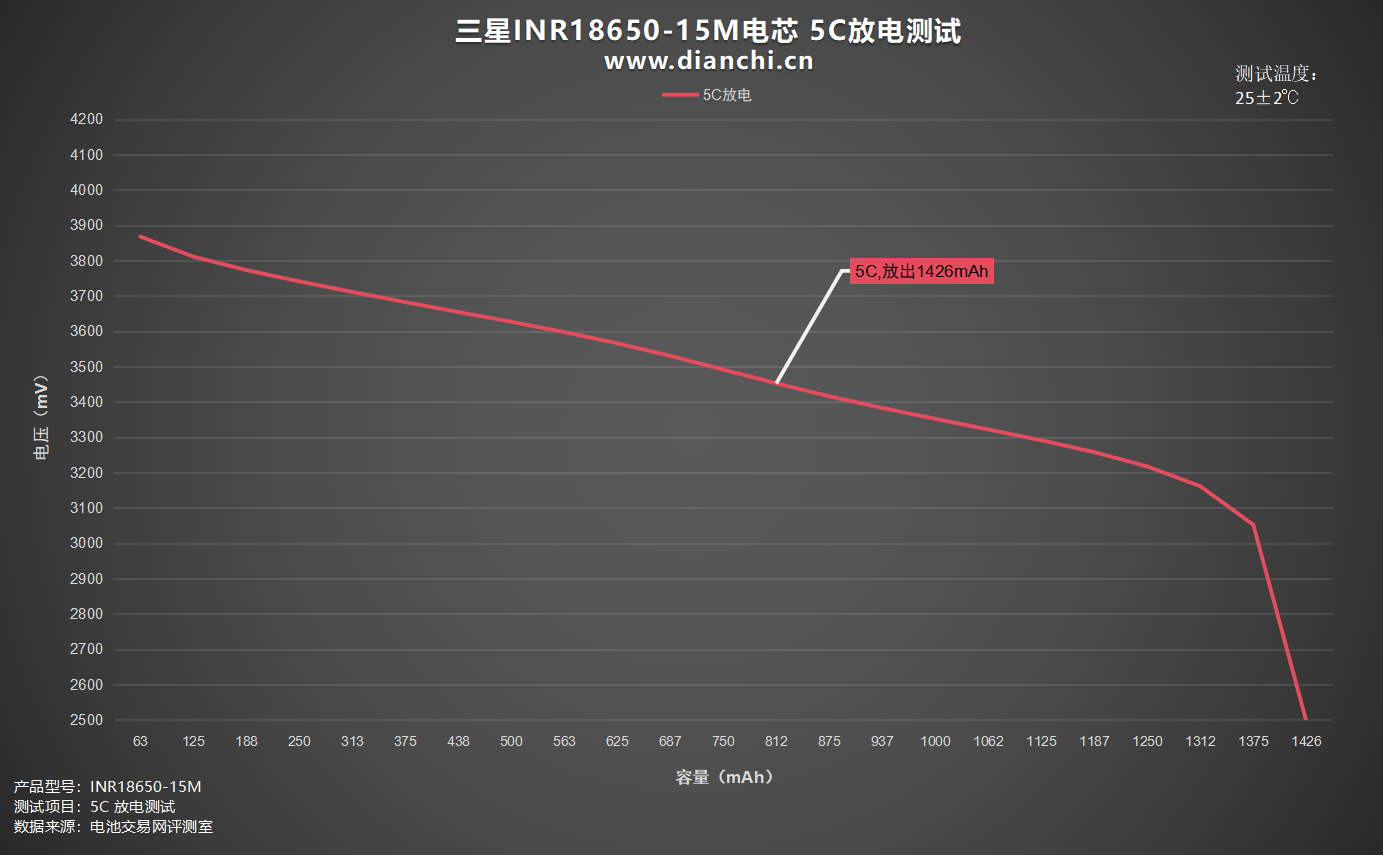

绘制出折线图，设置电流为 7500mA，5C为三星INR18650-15M电芯放电，均压 3.51V，放到截止电压为 2.5V，耗时约11分钟，放出容量1426mAh，放出能量4.99Wh。

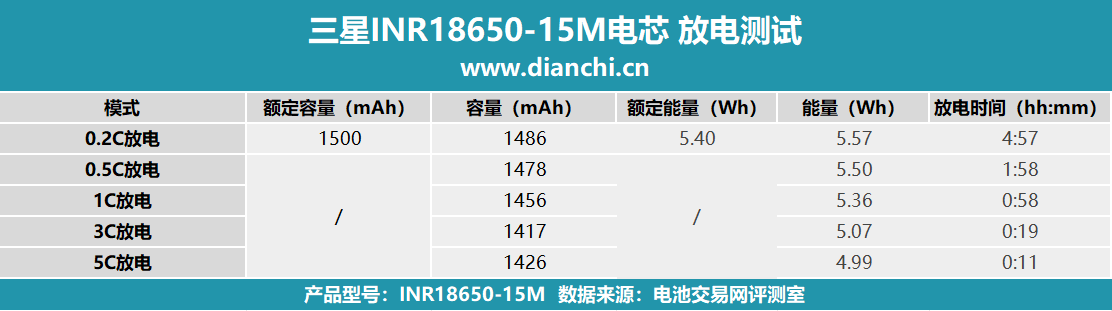

将测试数据汇总成表格，可以看出电芯在五种倍率下进行放电测试差距，放电时间最短的为5C放电，放电时间约为11分钟。放电时间最长的为0.2C放电，放电时间约为4小时57分钟。

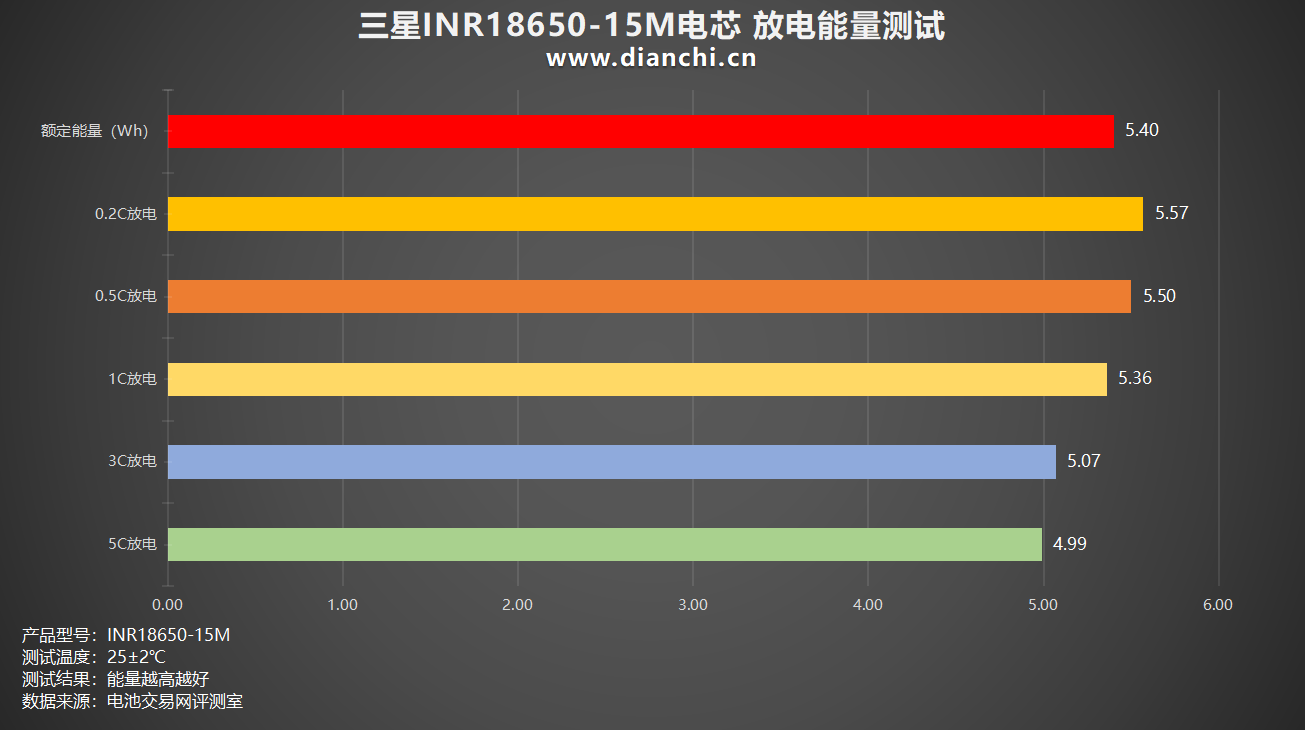

将测试数据汇总成柱状图，放电测试中整体放电能量在4.99-5.57Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到5.57Wh；放电能量最低的是5C放电，放电能量为4.99Wh。

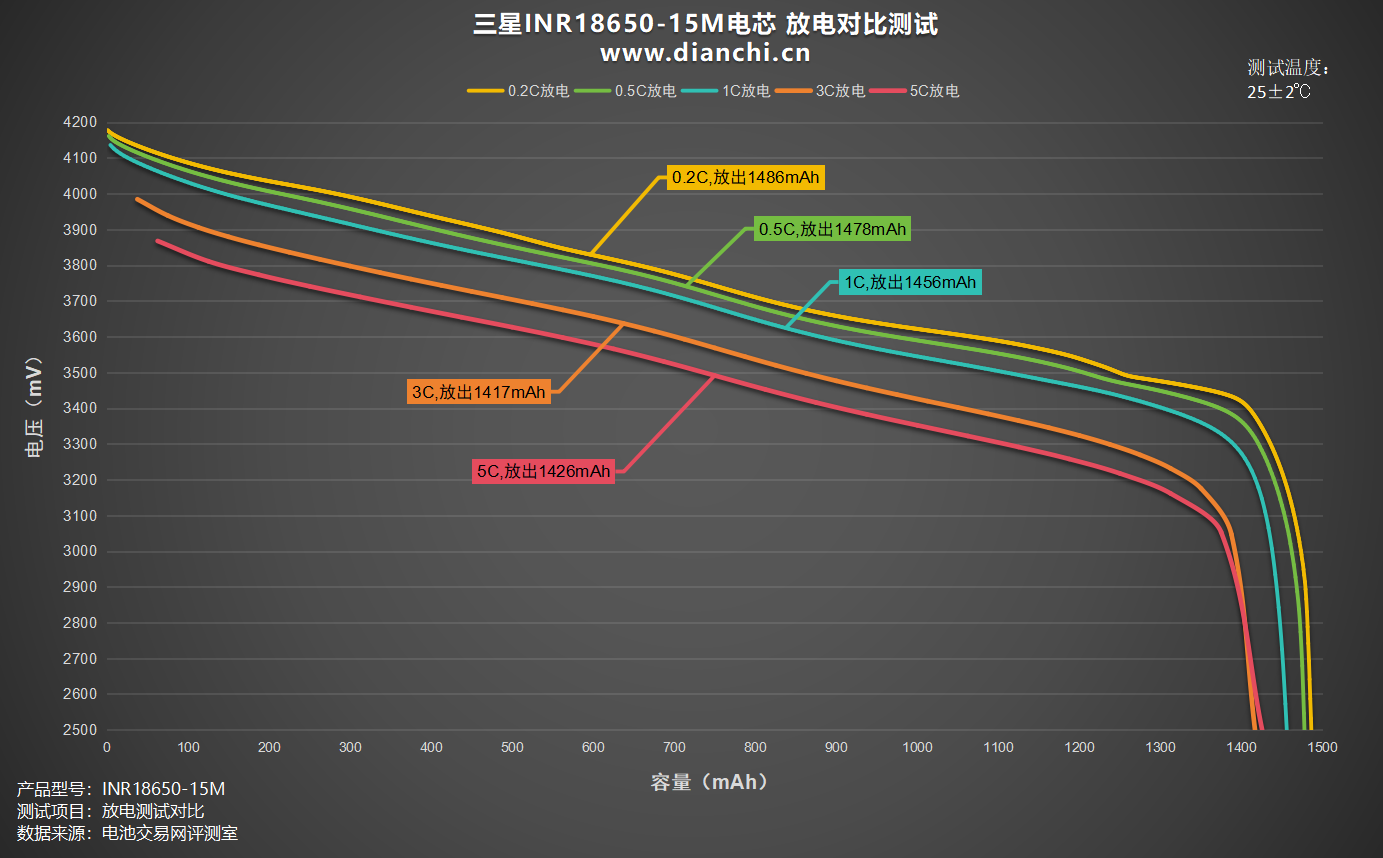

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到在五种不同放电倍率下，放电容量最高的是0.2C放电倍率，放出容量最低的是5C放电倍率。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

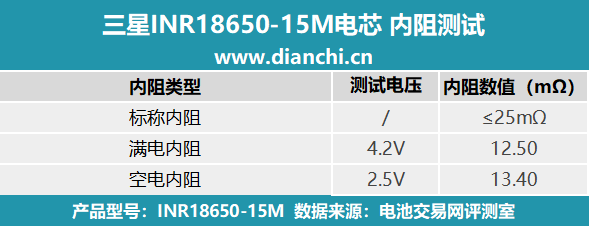

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，三星INR18650-15M电芯标称内阻为≤25mΩ。

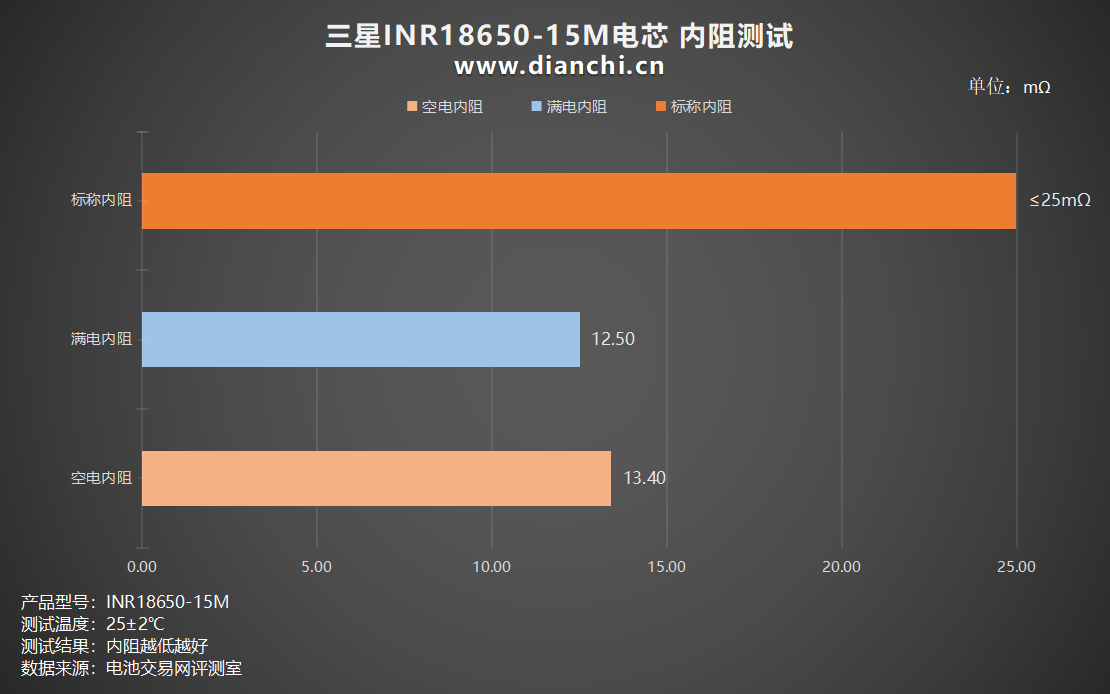

绘制出柱状图，可以看到 4.2V满电内阻为 12.5mΩ，2.5V空电内阻为 13.4mΩ。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试

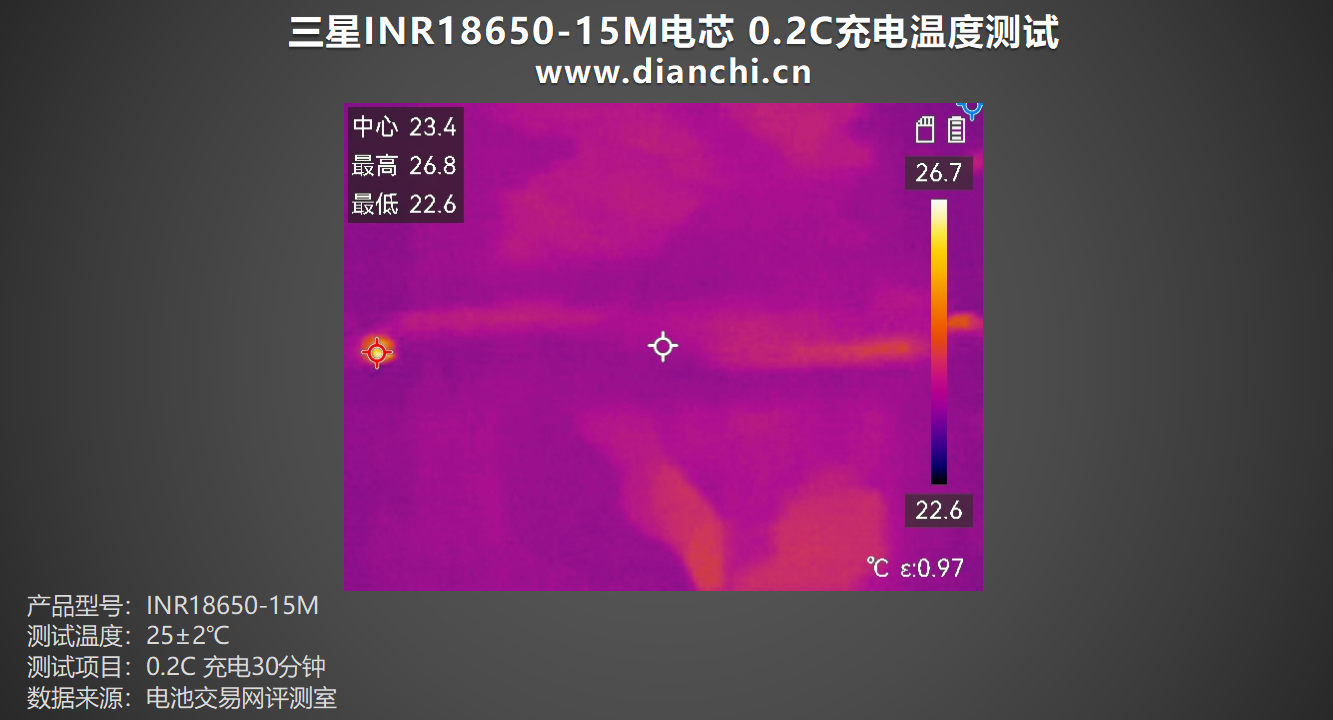

0.2C充电
三星INR18650-15M电芯以0.2C倍率进行充电30分钟，表面中心温度为23.4℃左右。
0.5C充电

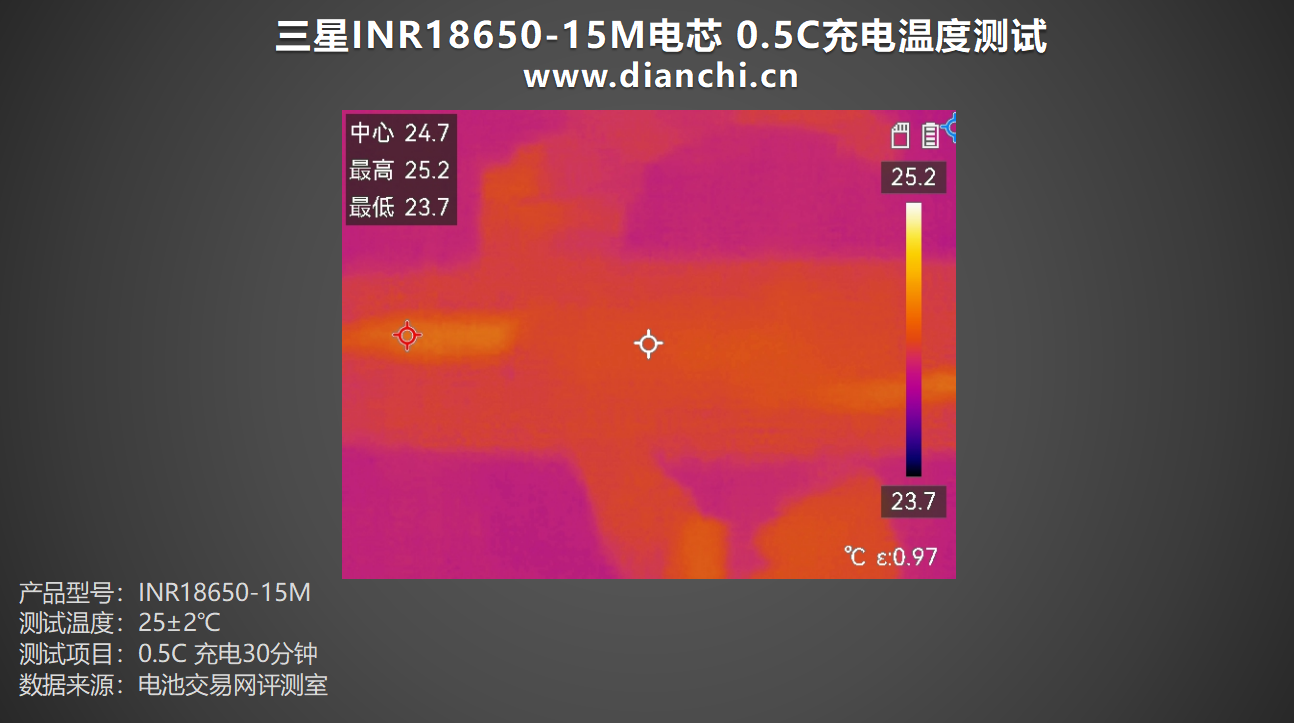

三星INR18650-15M电芯以0.5C倍率进行充电30分钟，表面中心温度为24.7℃左右。
1C充电

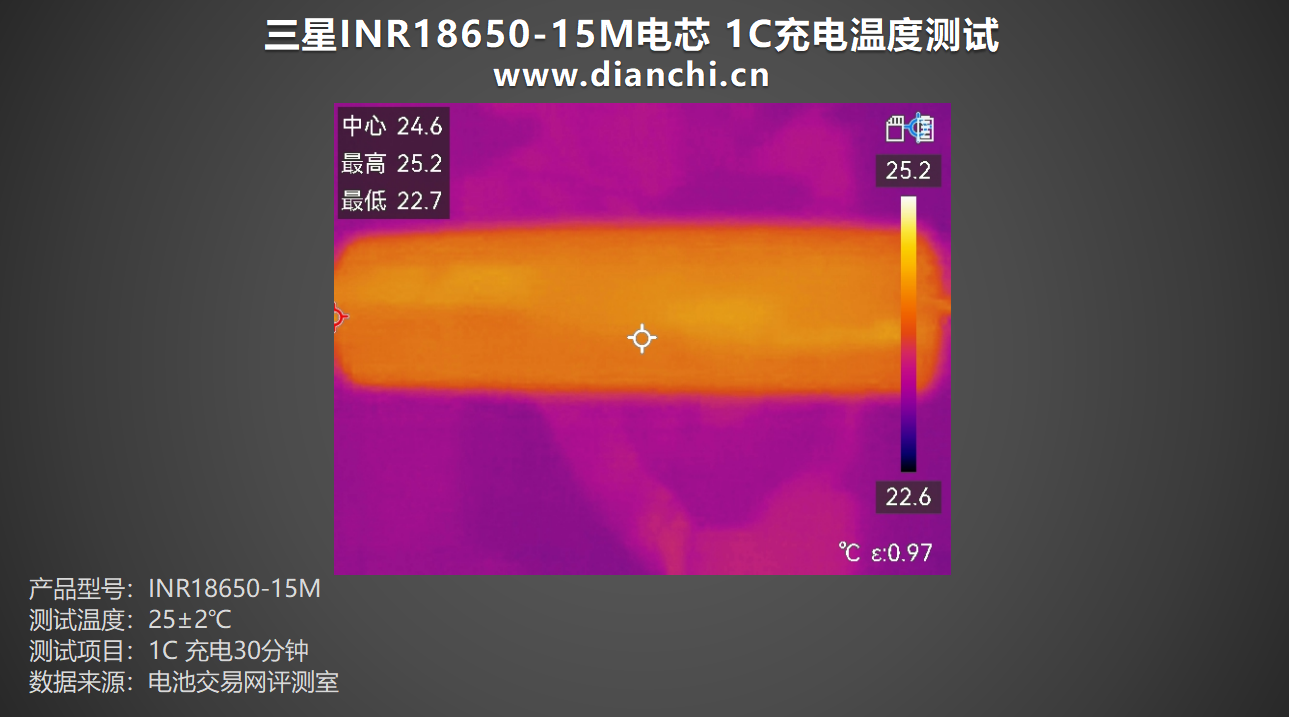

三星INR18650-15M电芯以1C倍率进行充电30分钟，表面中心温度为24.6℃左右。

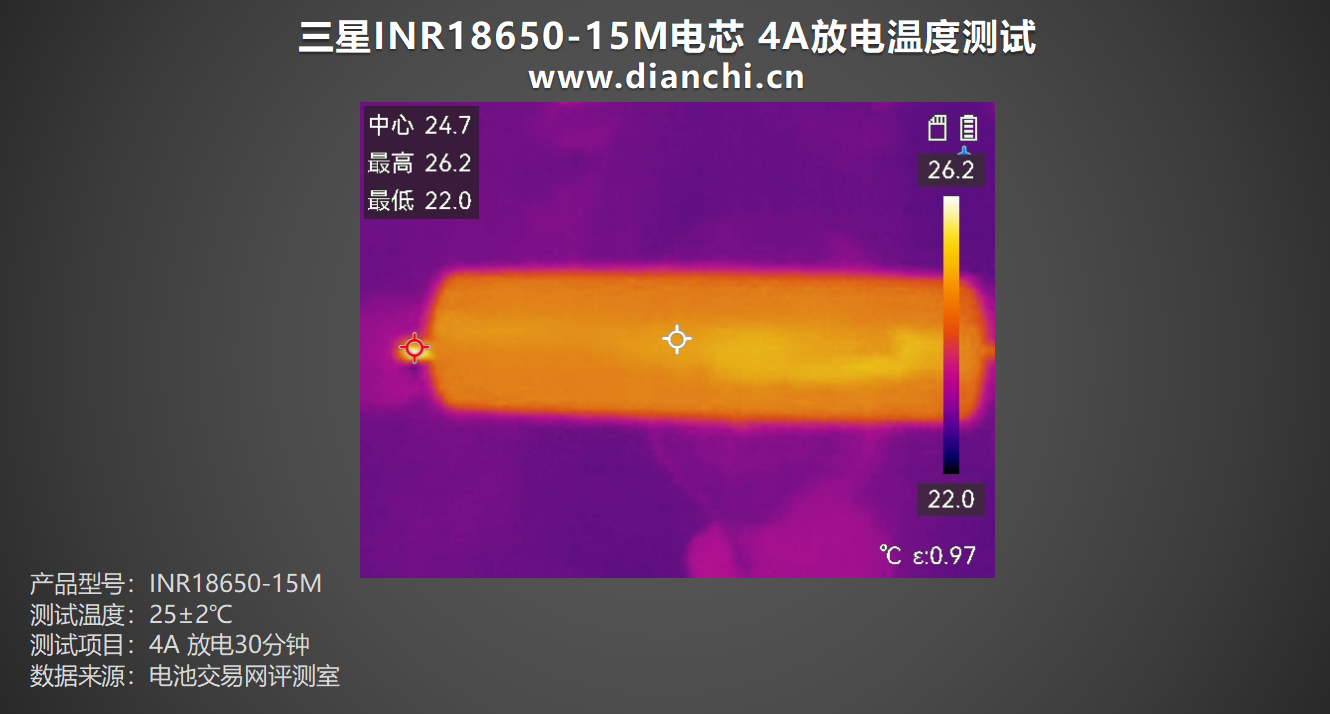

4A充电
三星INR18650-15M电芯以4A电流进行充电30分钟，表面中心温度为26.2℃左右。
放电温度测试
0.2C放电

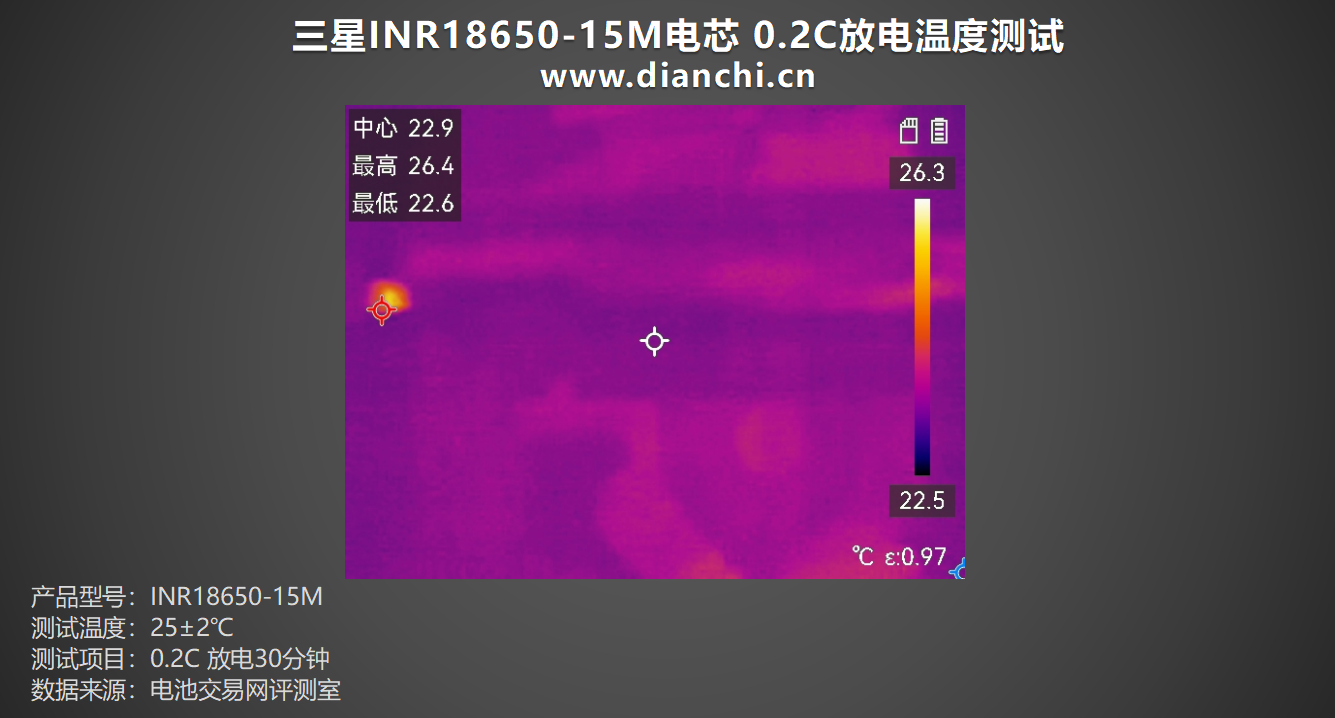

三星INR18650-15M电芯以0.2C电流进行放电30分钟，表面中心温度为22.9℃左右。
0.5C放电

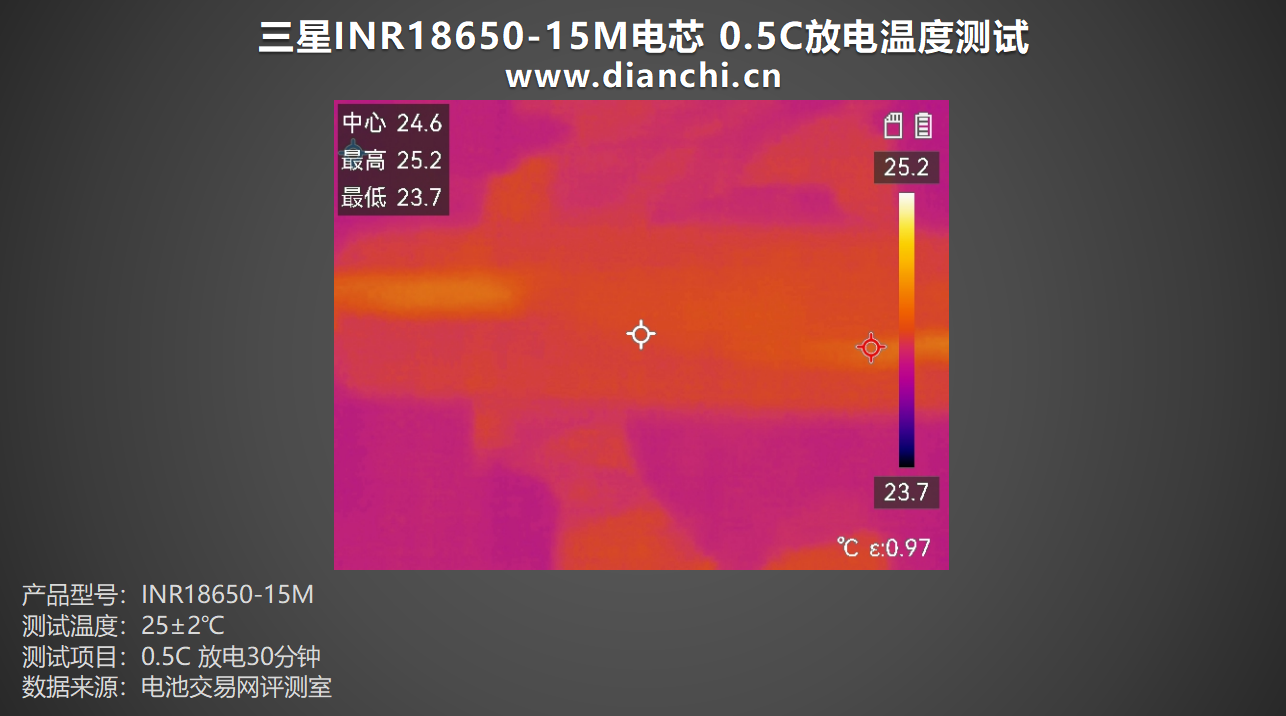

三星INR18650-15M电芯以0.5C电流进行放电30分钟，表面最高温度为25.2℃左右。
1C放电

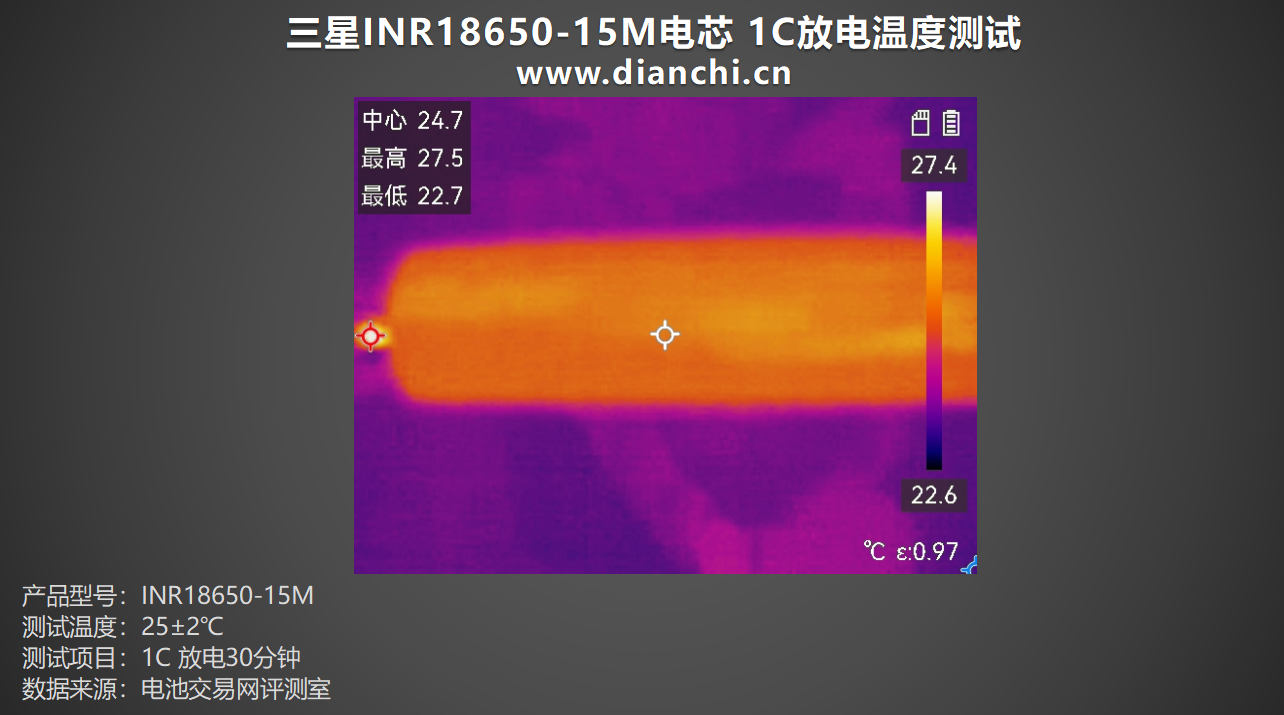

三星INR18650-15M电芯以1C电流进行放电30分钟，表面最高温度为27.5℃左右。

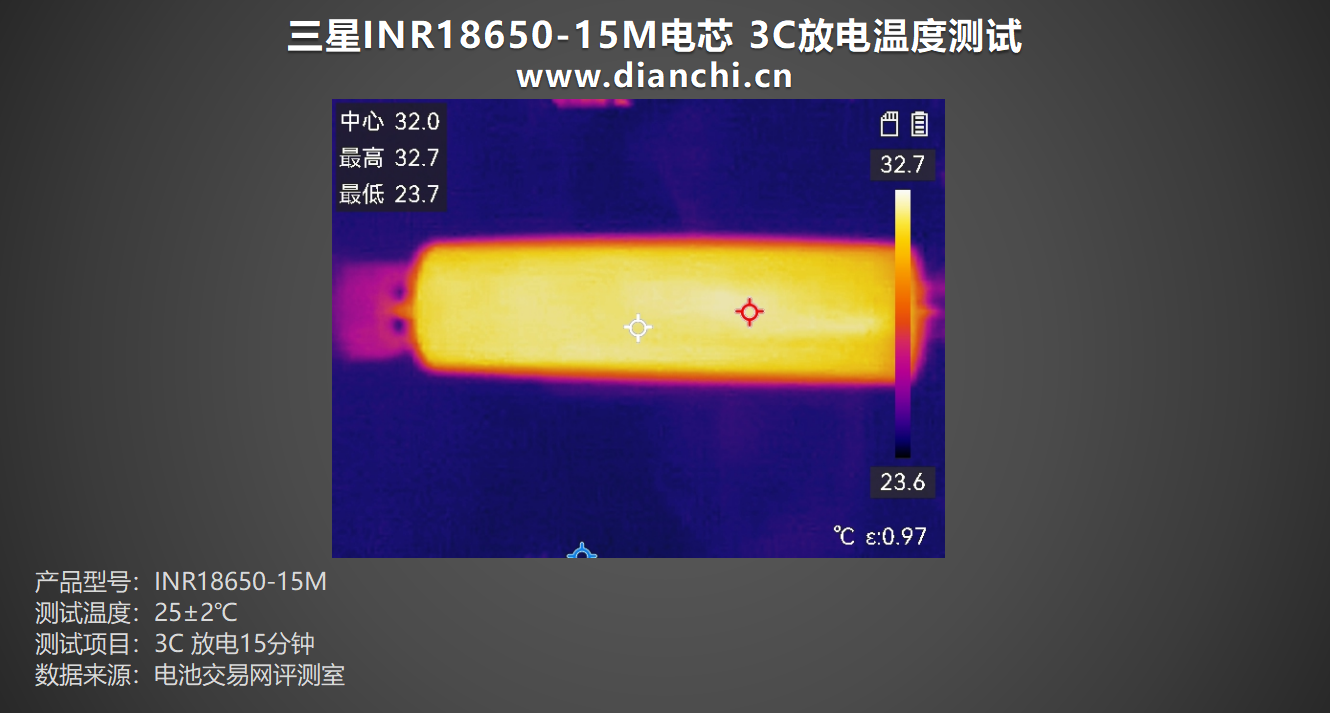

3C放电
三星INR18650-15M电芯以3C电流进行放电30分钟，表面最高温度为32.7℃左右。

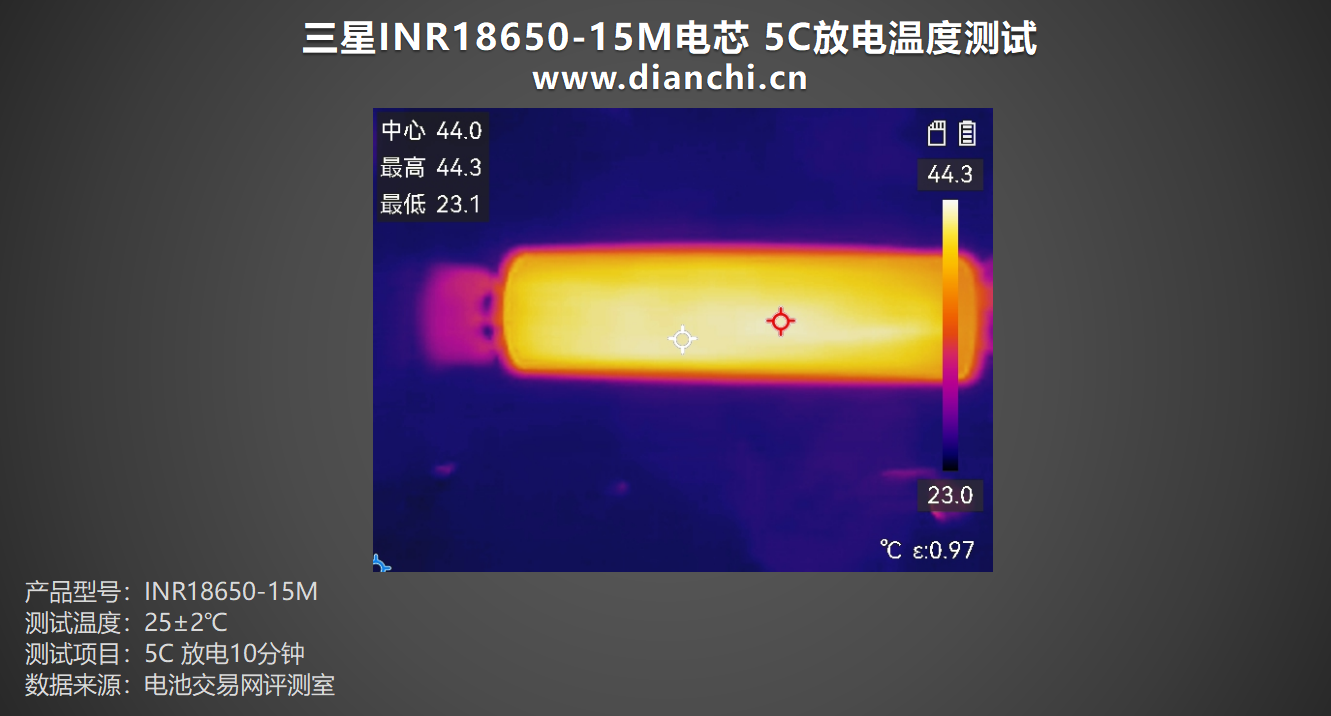

5C放电
三星INR18650-15M电芯以5C电流进行放电30分钟，表面最高温度为44.3℃左右。
电池交易网总结
通过以上测试可以看出这款电芯强大的放电能力，充电方面，4A充电电流充至4.2V时间约为17分钟，涓流完全充满时间约为39分钟，放电方面，0.2C标准放电倍率，放出容量1486mAh，放出能量5.57Wh，再来看看高倍率放电表现，5C放电，放出容量1426mAh，放出能量4.99Wh，整体来看放电性能虽较为强大，但放电容量均没有达到标称容量。
再来看看温度以及内阻，内阻方面，三星INR18650-15M电芯标称内阻为≤25mΩ，实测4.2V满电内阻为 12.5mΩ，2.5V空电内阻为 13.4mΩ，内阻表现较为优秀，温度方面，充电温度在28℃以内，放电温度只有3C以及5C放电温度才会比较高，最高温度为44℃左右。
整体来看三星INR18650-15M电芯以其高倍率放电能力和良好的循环寿命，在高倍率应用中表现出色。它不仅适用于电动工具电池包，也适合电摩、园林工具等快充放场景的终端电源产品。
相关阅读：
1、国际大厂出品、支持15A放电，三星INR18650-30Q评测
评论0
