前言

怪兽充电共享充电宝SPB50具备主流5000mAh容量，内置锂聚合物电芯，整体扁平边角圆润，手感不错也很便携。充电宝有Micro USB输入和机柜接触充电两种方式，另外自带是Micro USB、Lightning和USB-C三条输出线缆，支持5V2A输入以及5.1V2.1A输出，不仅可以充iPhone，也能充安卓新旧机型，适配机型广泛。

下面我们就把这款充电宝拆开，看看内部设计用料。

怪兽充电5000mAh共享充电宝外观

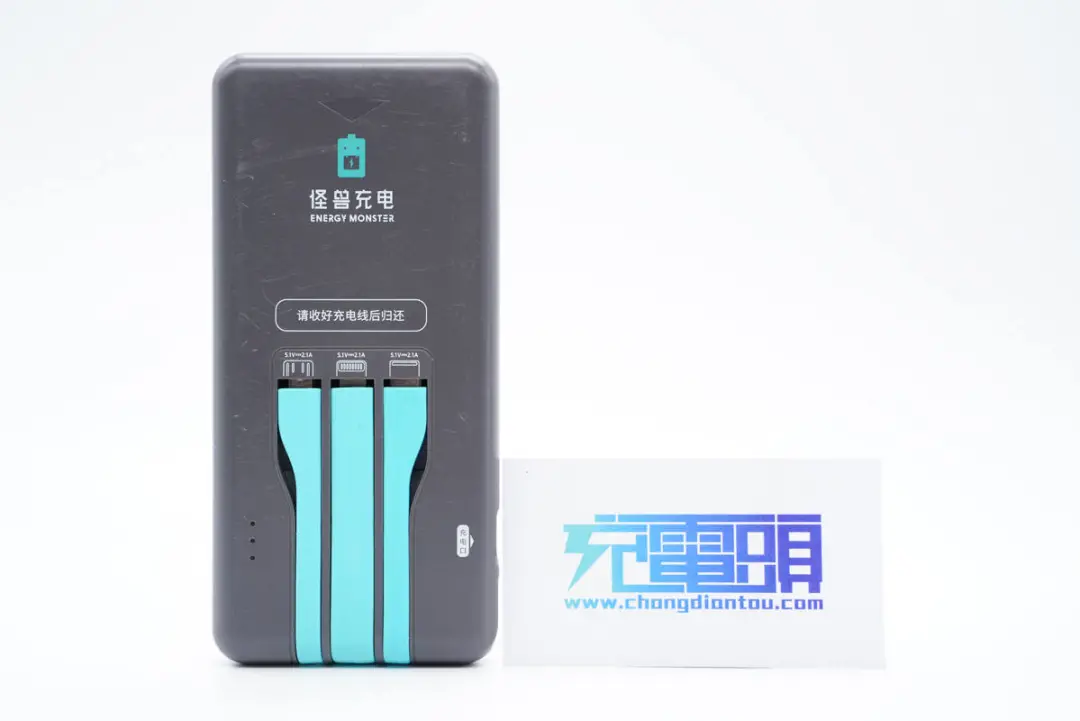

这款怪兽充电充电宝机身扁平，边角过渡圆润。机身正面印有电池图案、怪兽充电品牌、请收好充电线后归还提示字样，此外还设有理线槽和电量指示灯。

三条输出线缆分别是Micro USB线、Lightning线和USB-C线，三类线缆使得充电宝能够适配的机型十分广泛。

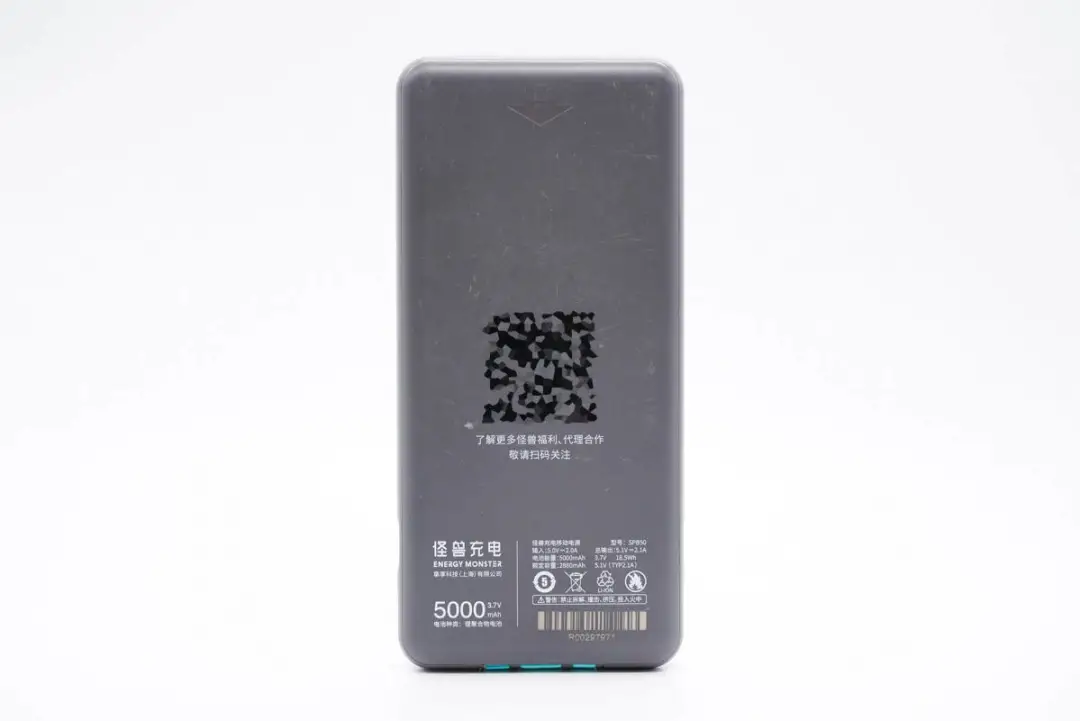

机身背面印有二维码（已处理）和充电宝参数信息

型号：SPB50

电池种类：锂聚合物电池

电池能量：5000mAh/3.7V/18.5Wh

额定容量：2880mAh

输入：5V2A

总输出：5.1V2.1A

挚亨科技（上海）有限公司

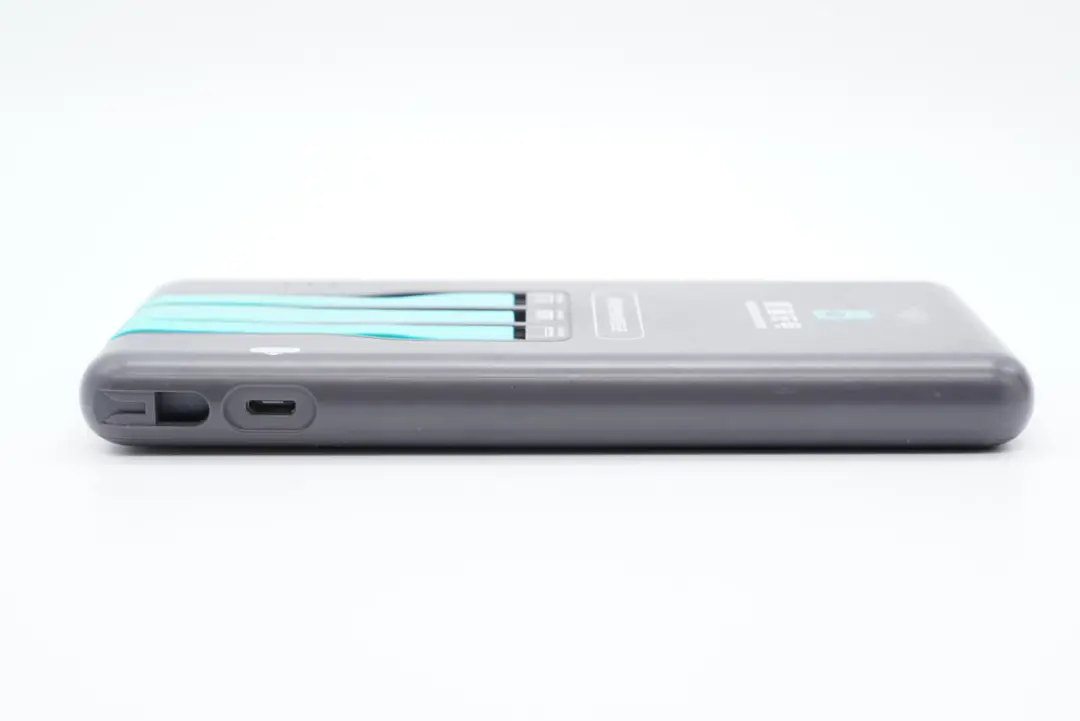

侧面设有Micro USB输入口和锁扣槽，另一侧设有电源键。

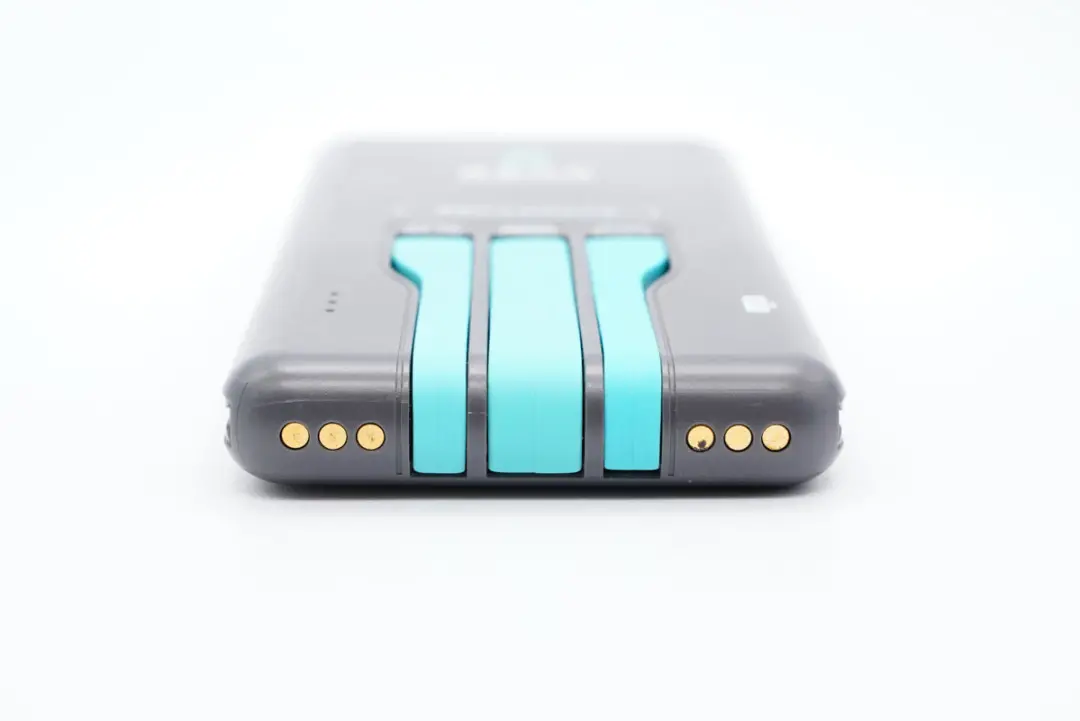

底部两侧设有充电触点。

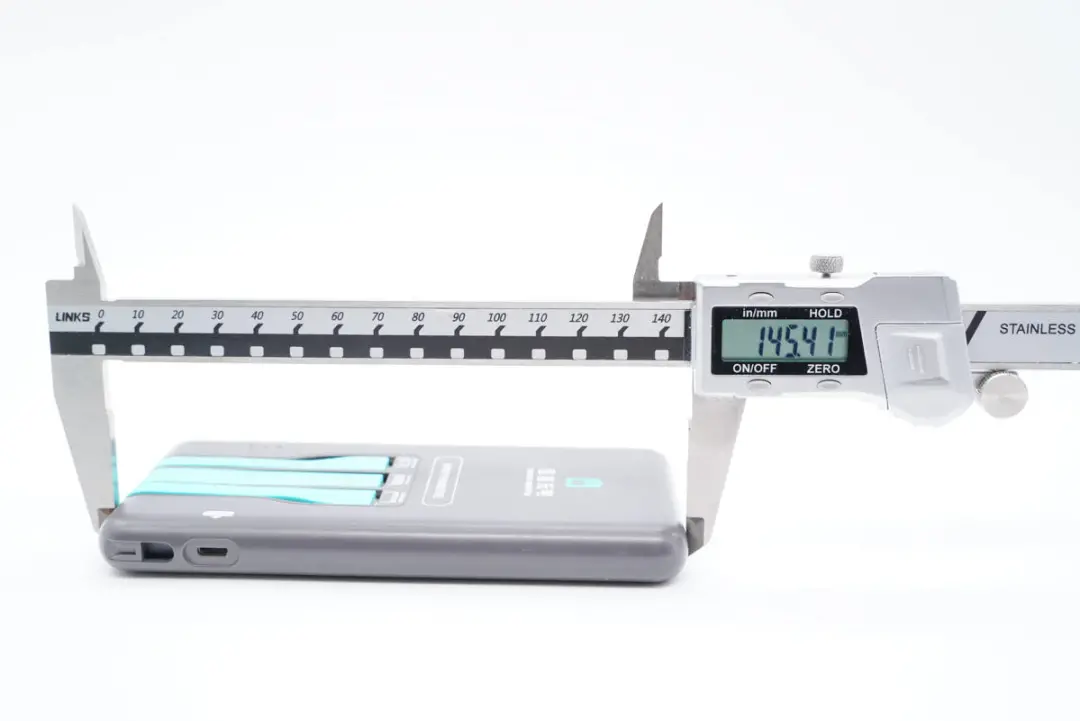

测得充电宝机身长度为145.41mm。

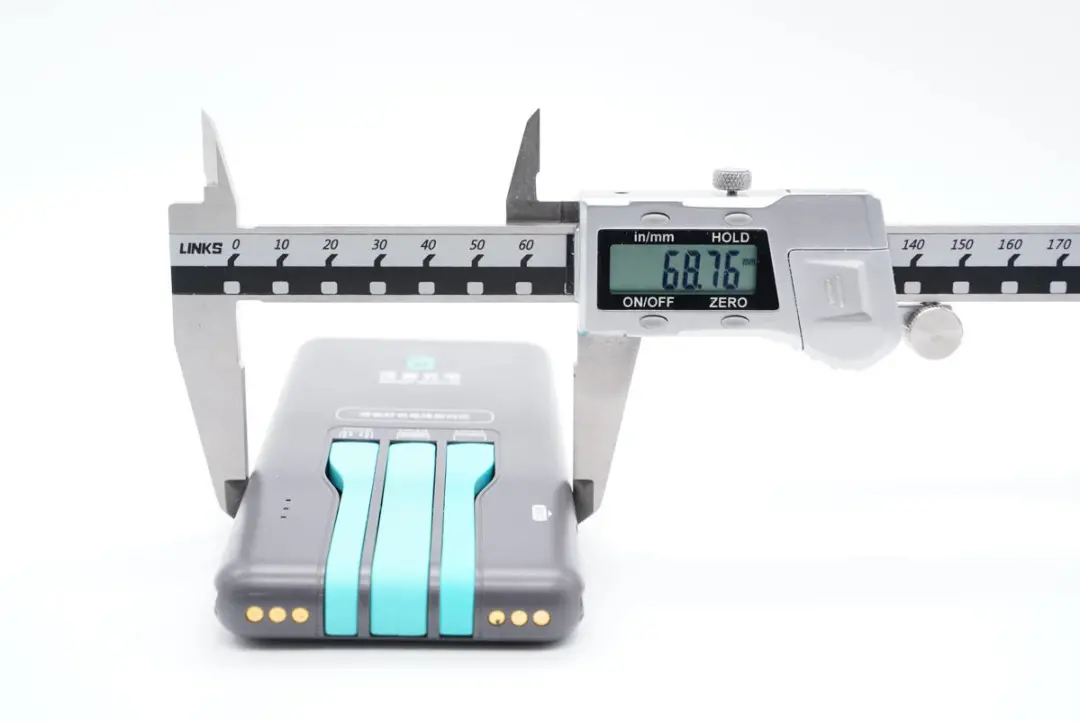

宽度为68.76mm。

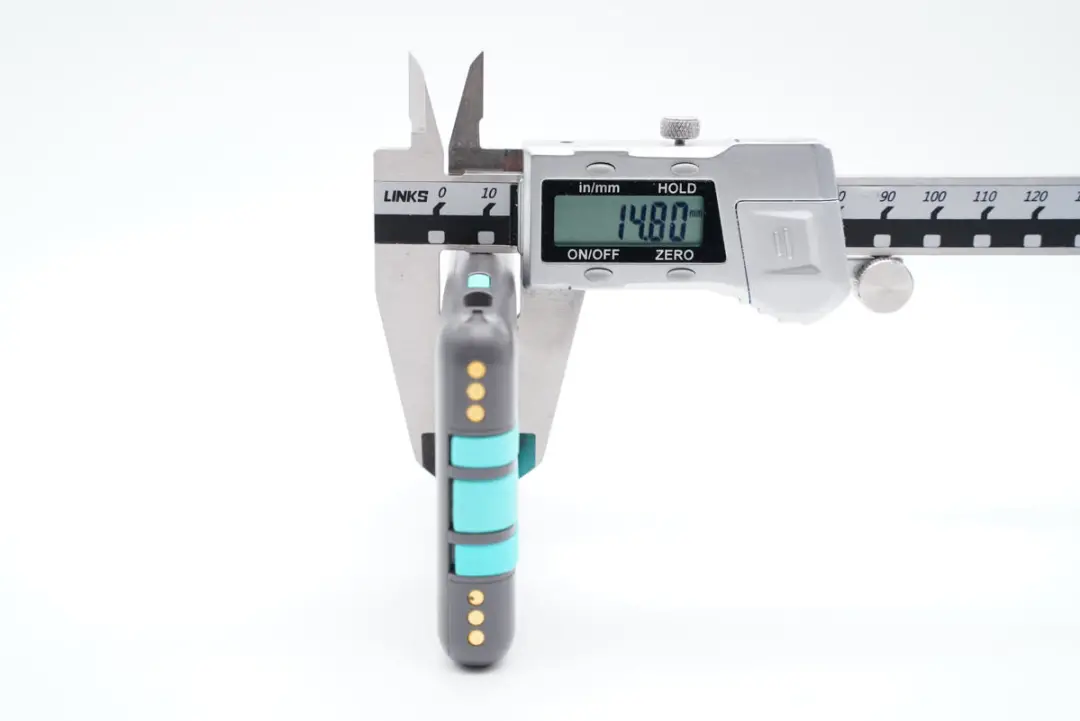

厚度为14.8mm。

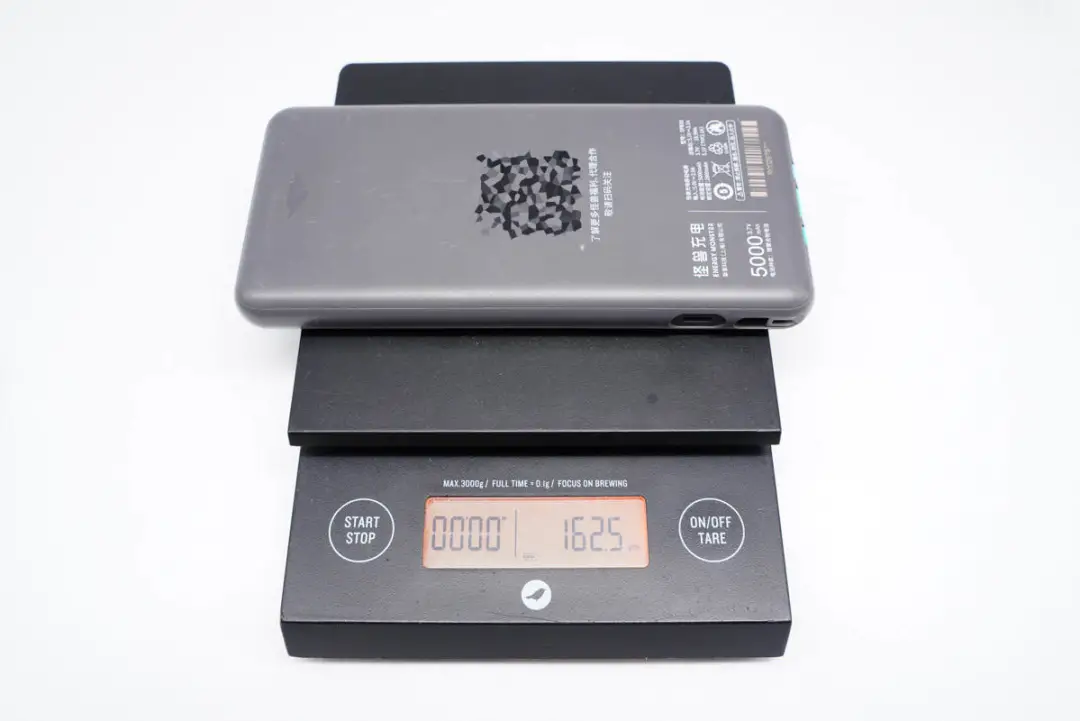

重量约为163g。

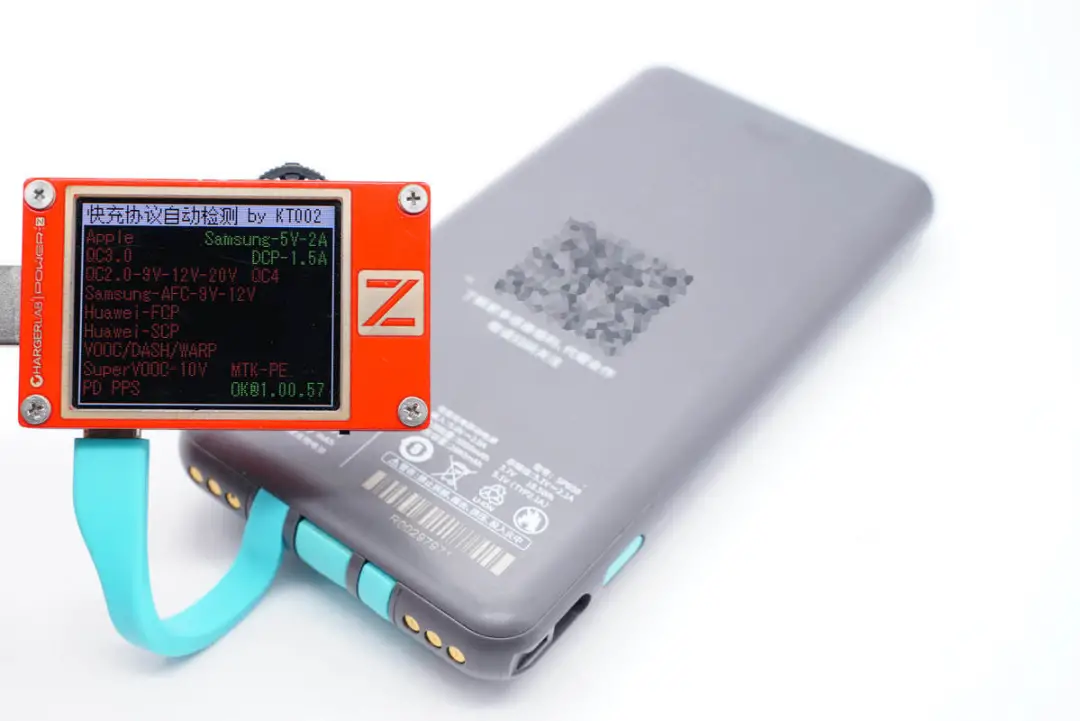

使用ChargerLAB POWER-Z KT002测得USB-C线仅支持Samsung 5V2A、DCP协议，不支持PD快充。

怪兽充电5000mAh共享充电宝拆解

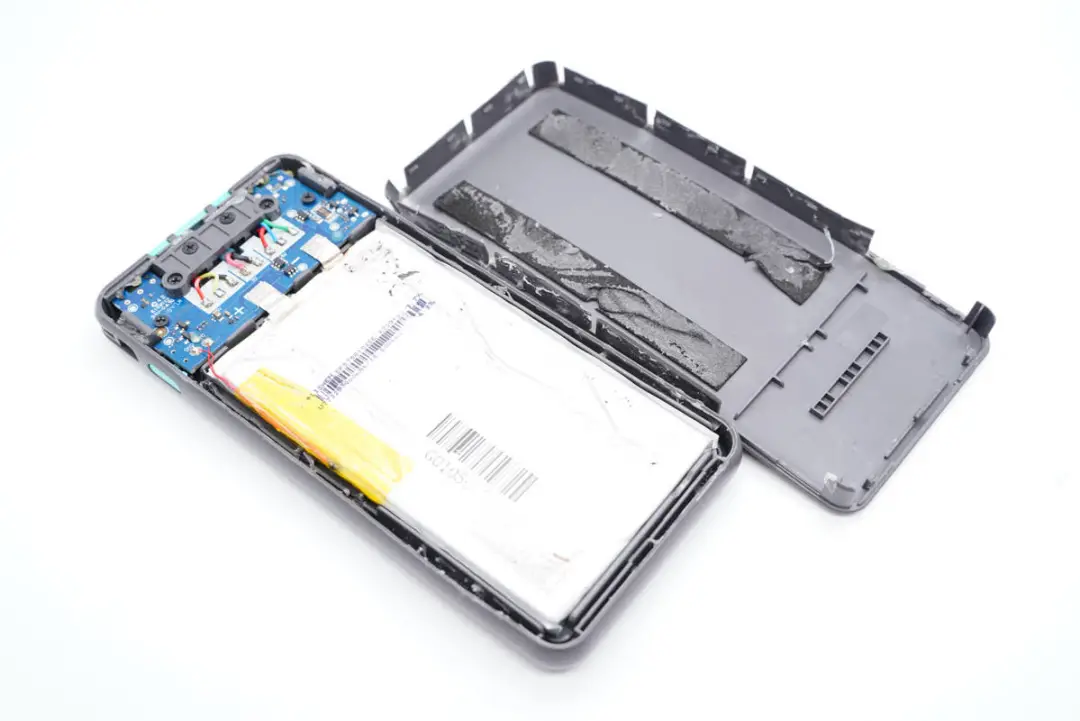

将机身壳拆开，外壳上贴有泡棉对电芯进行缓冲保护。

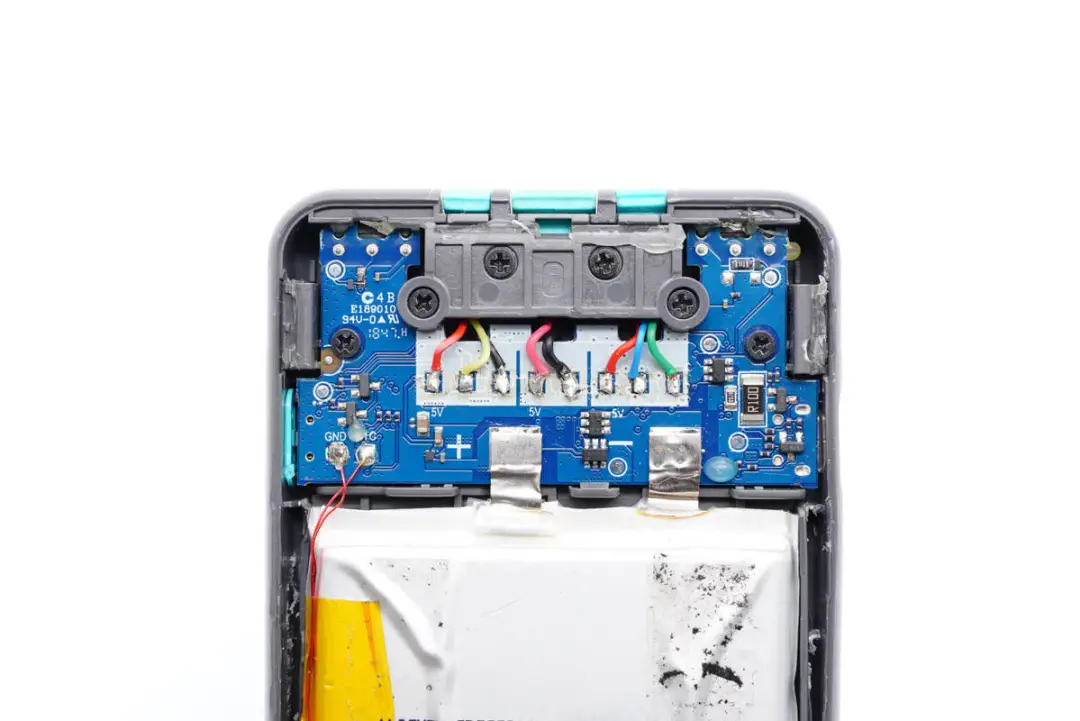

PCB板使用螺丝固定。

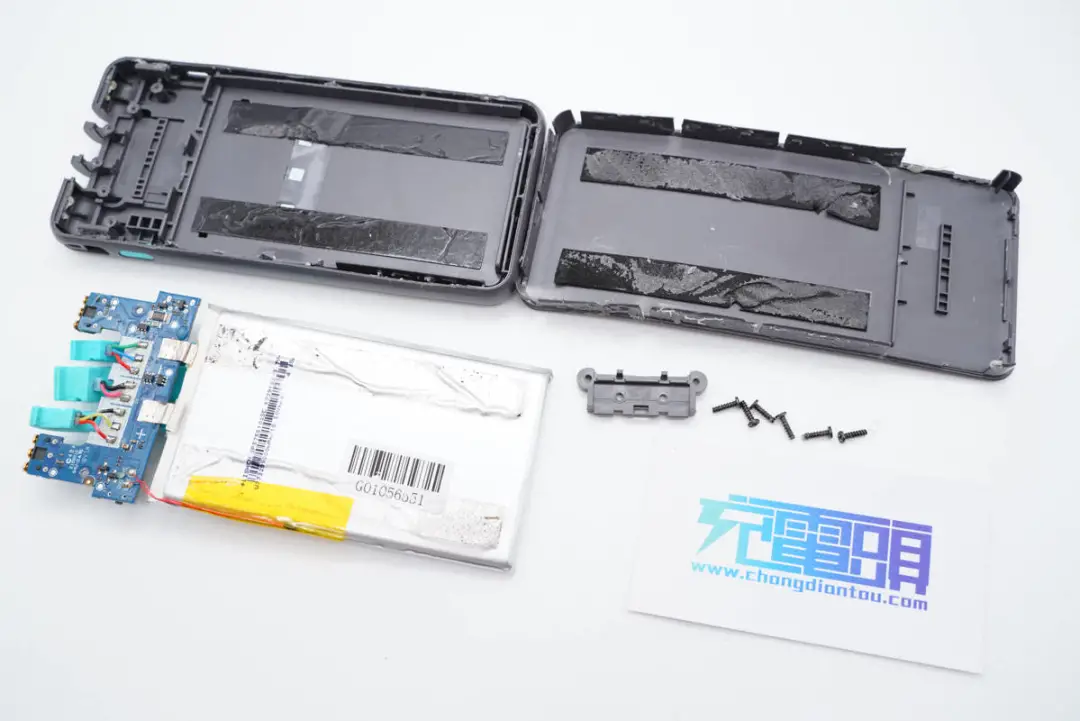

将电芯和PCB板取出。

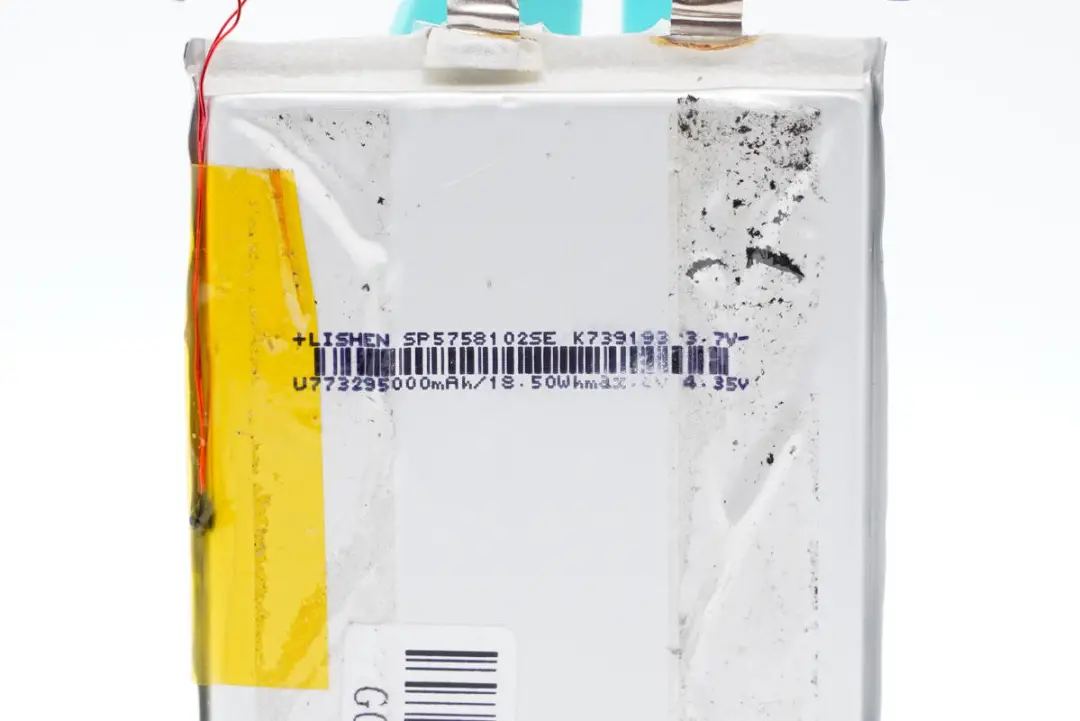

电芯来自LISHEN力神，规格为5000mAh/3.7V/18.5Wh，充电限制电压4.35V。

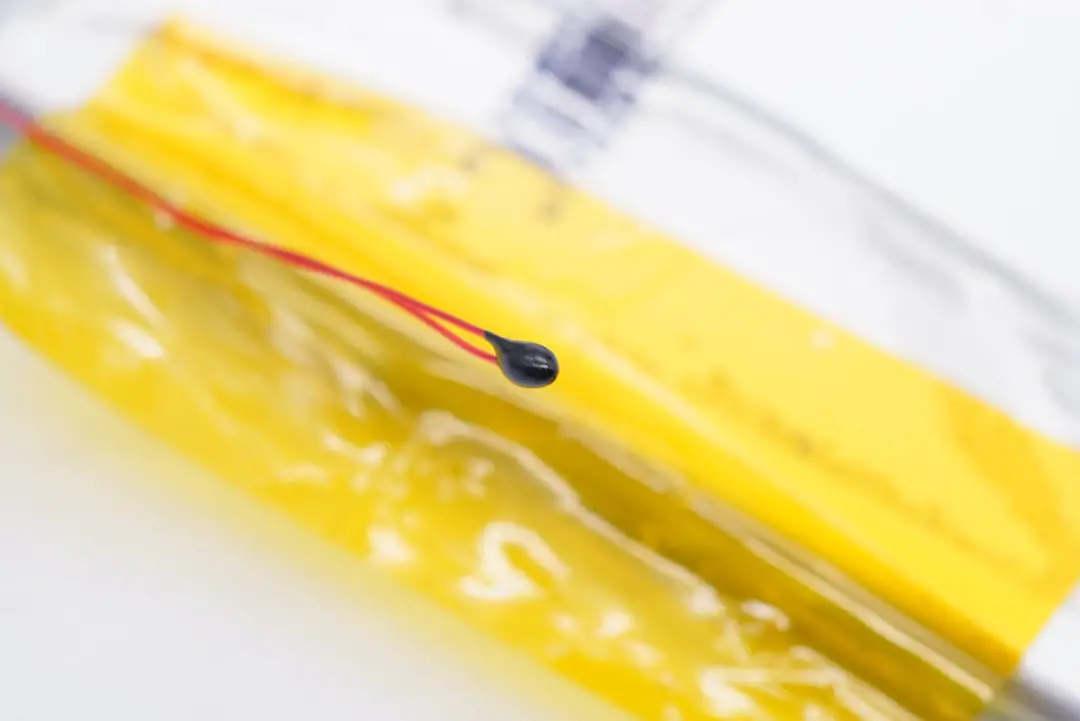

电芯一侧固定有热敏电阻进行温度监控。

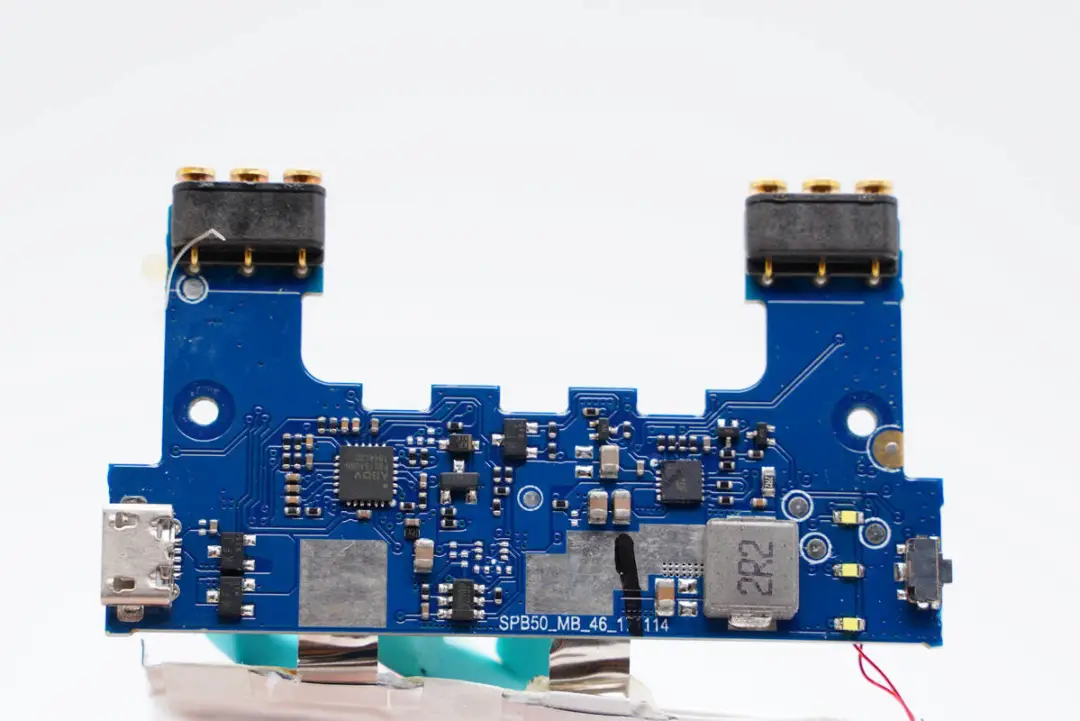

PCB板正面一览，设有移动电源主控芯片、电感、LED电量指示灯等。

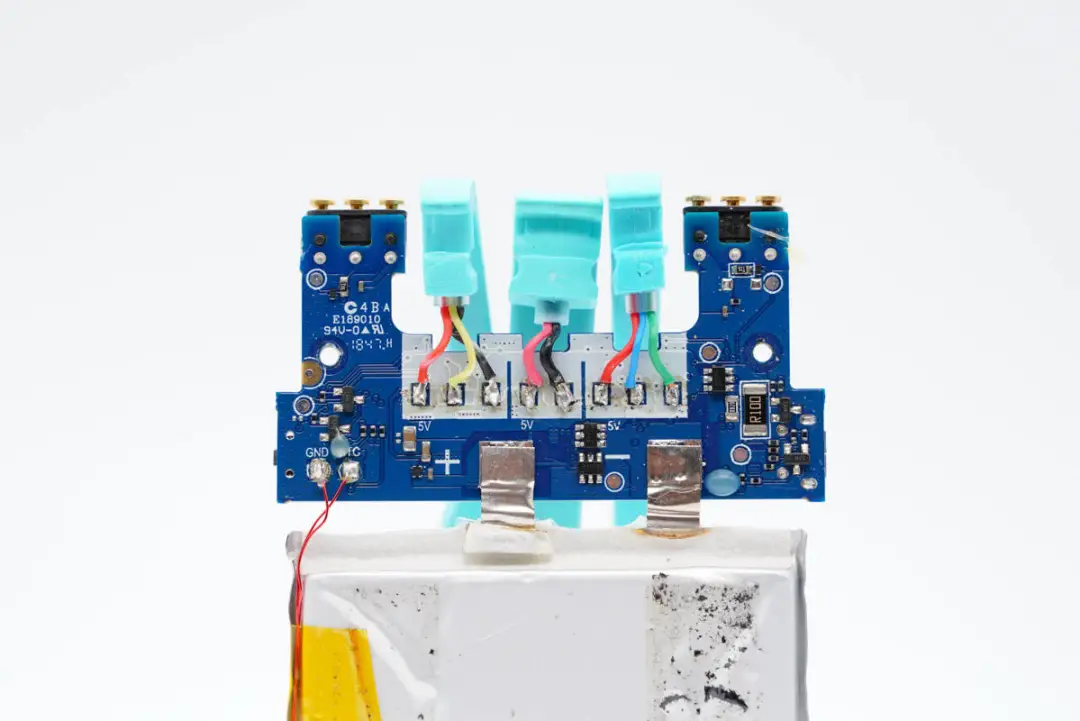

板子背面焊接线芯，并设有多颗保护管。

充电触点特写。

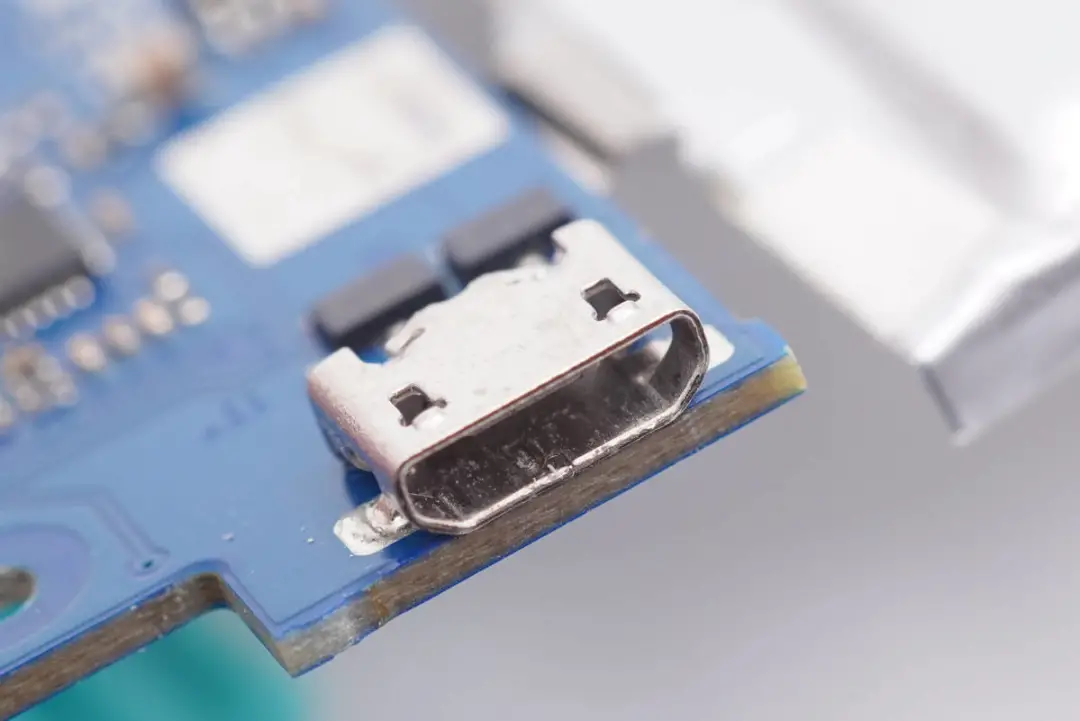

Micro USB母座特写，过孔焊接。

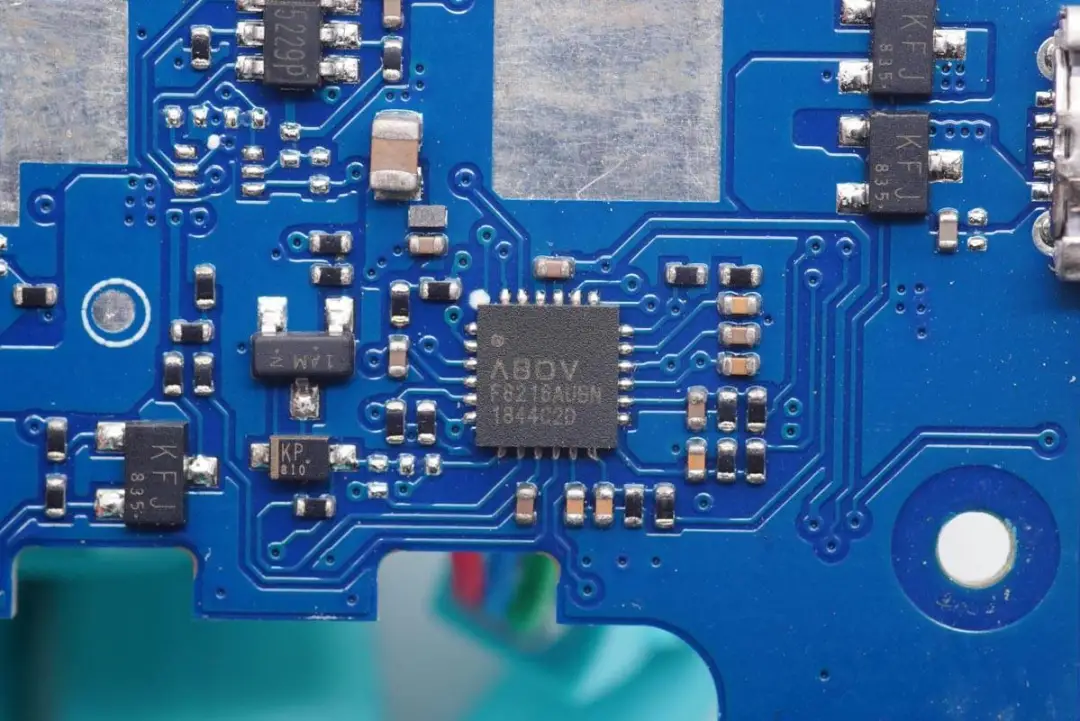

移动电源主控芯片采用ABOV现代单片机MC96F8216AU。

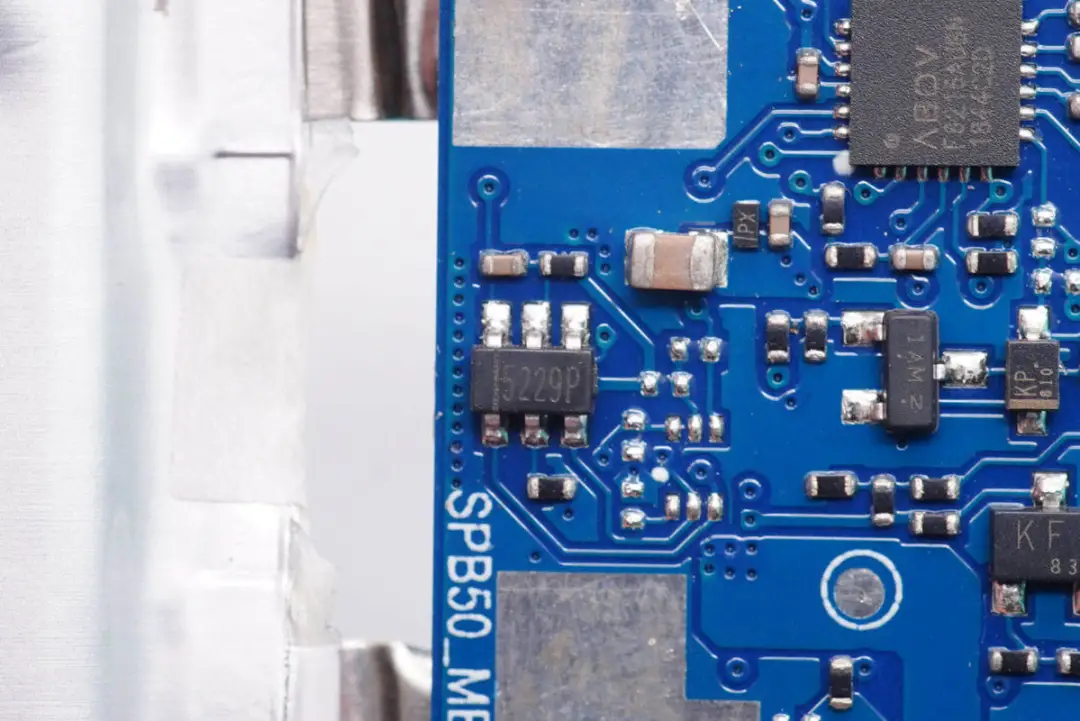

丝印5229P的电池保护芯片。

矽力杰丝印ZdAUF的芯片，用于移动电源管理。

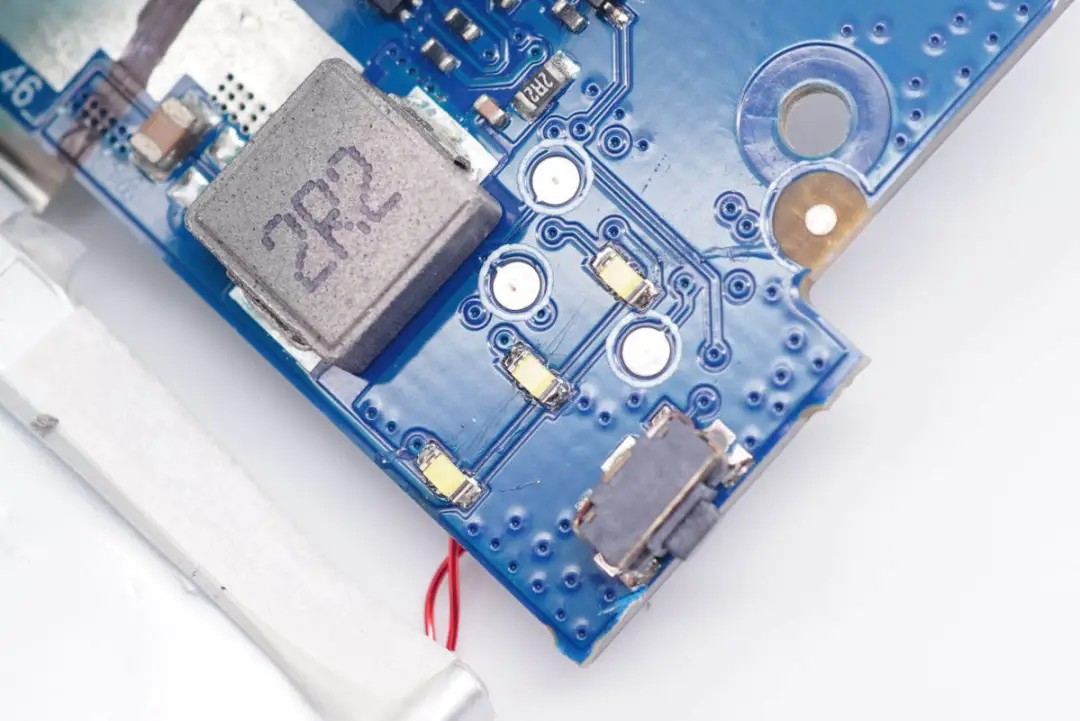

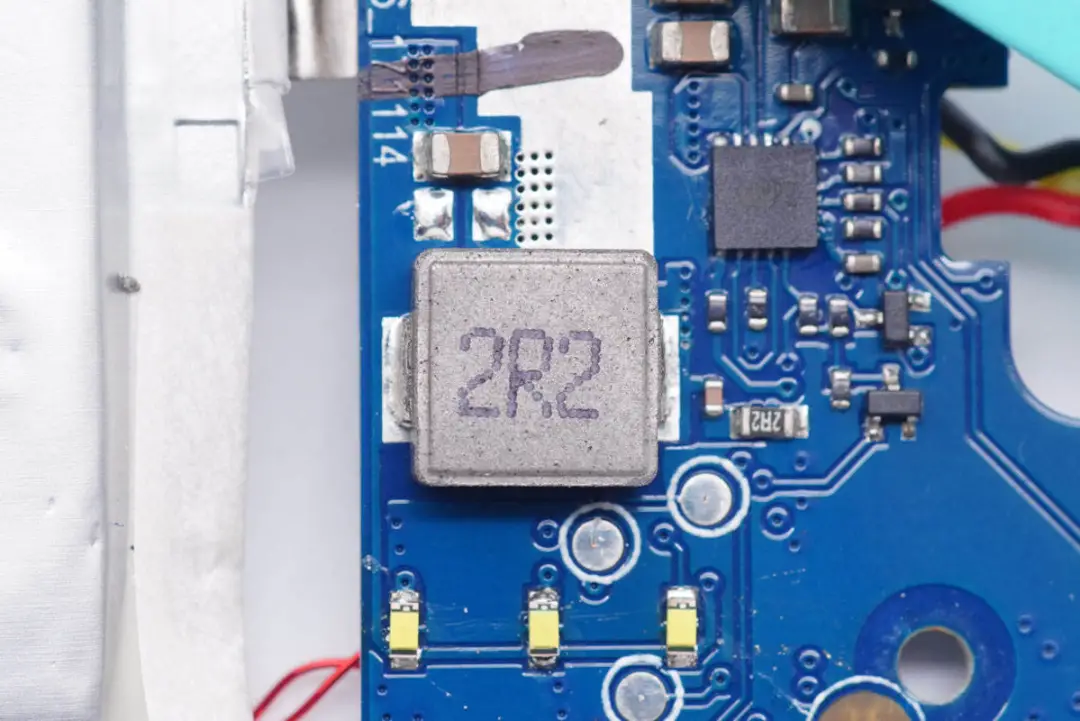

2R2电感特写。

LED电量指示灯特写。

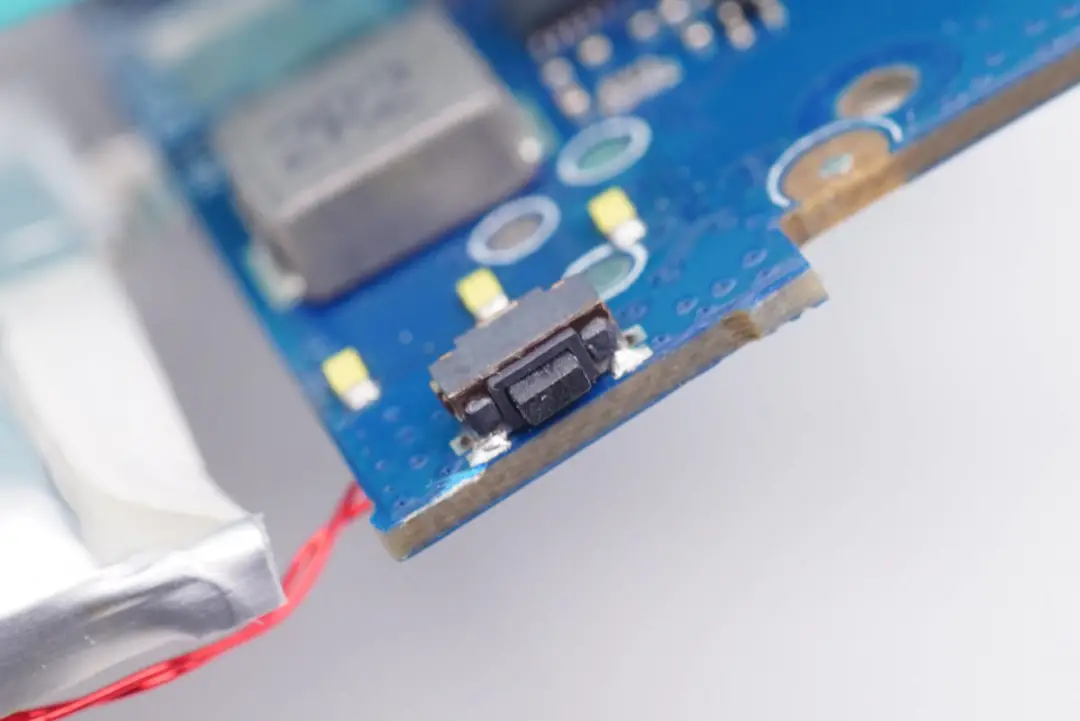

电源键特写，贴片焊接。

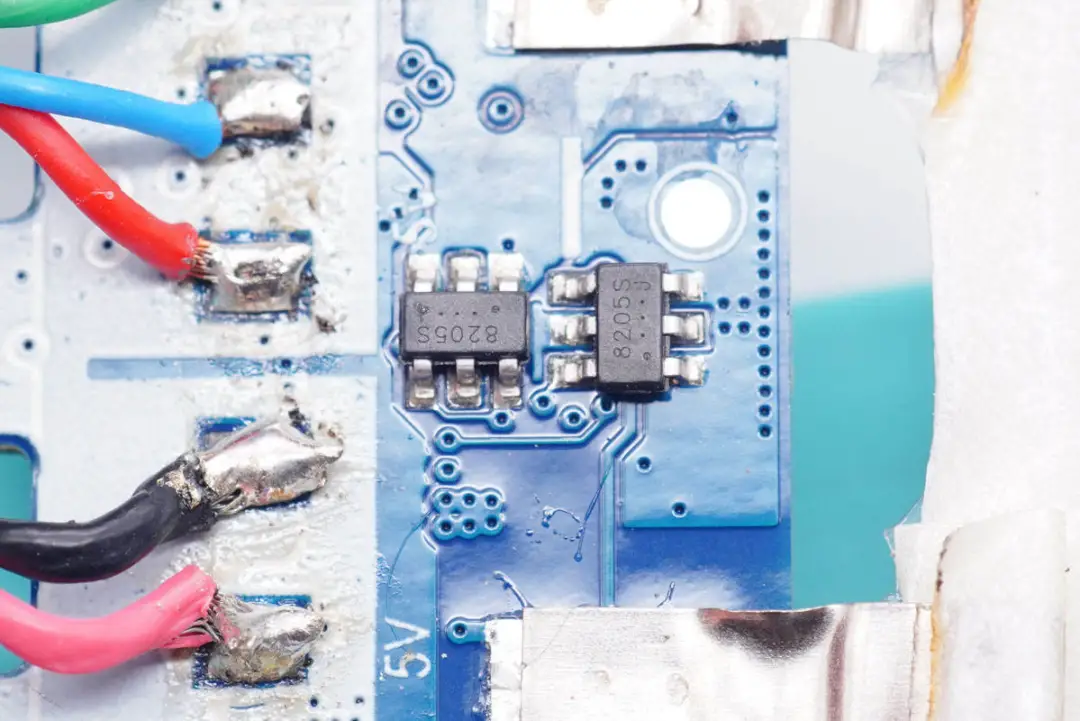

两颗8205S保护管。

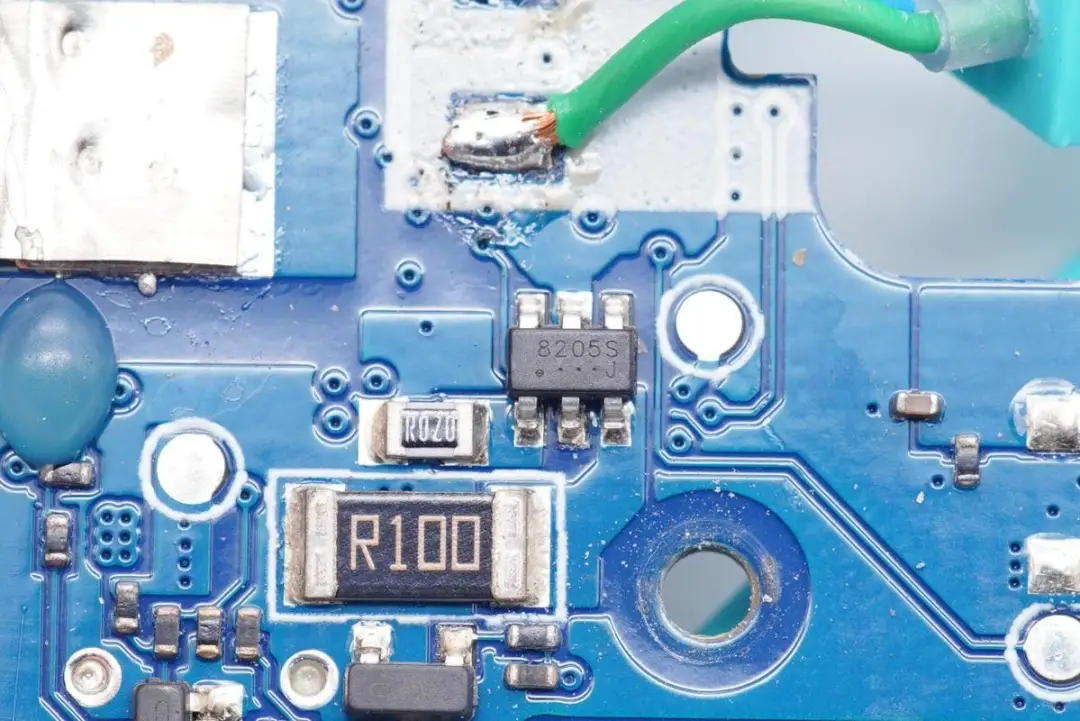

另一颗8205S保护管特写。

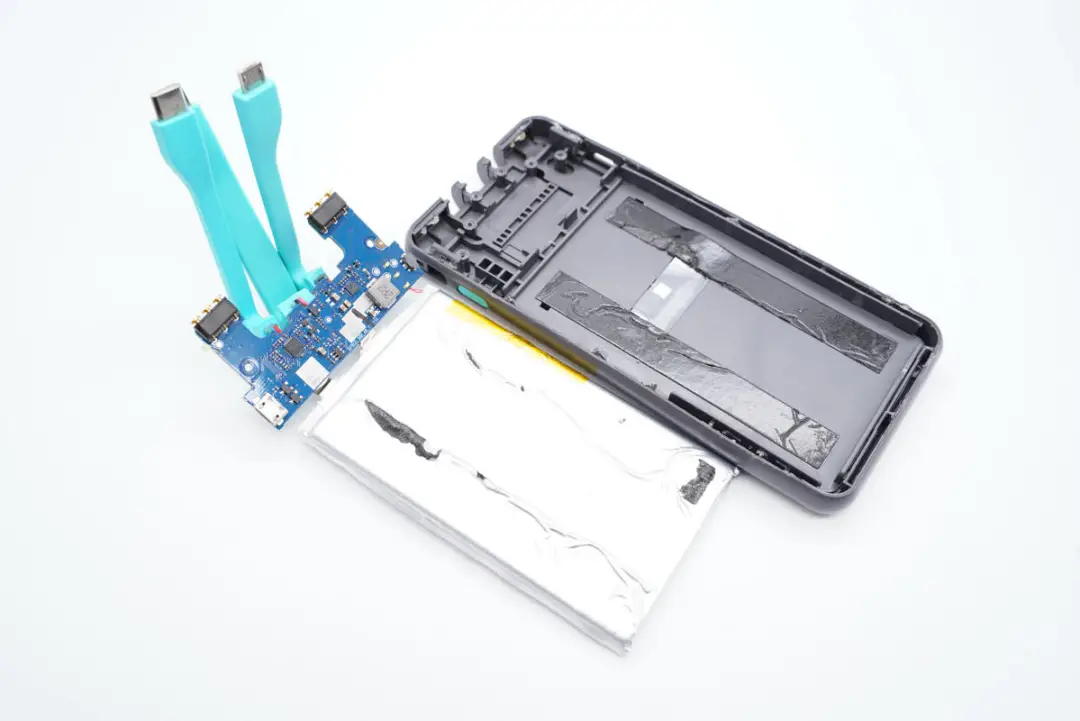

全部拆解完毕，来张全家福。

充电头网拆解总结

通过拆解了解到，这款共享充电宝机身壳采用卡扣封装，两部分外壳上都贴有泡棉对电芯进行保护，PCB板、线缆都使用螺丝固定。电芯来自力神，而力神是很多款小米充电宝电芯供应商，因此质量还是很可靠的，此外还配有热敏电阻进行温度监控。移动电源采用现代单片机MC96F8216AU，搭配矽力杰方案，整体集成度很高。
